Type de produit	Pare-feu/Routeur
Marque	ZYXEL
Modèle	ZyWALL USG 300
Ports réseau	7 ports RJ-45 (ge1 à ge7)
Ports console	1 port RS-232 console, 1 port AUX RS-232
Interface de gestion	Web (HTTPS), console série
Adresse IP LAN par défaut	192.168.1.1
Serveur DHCP LAN	Activé par défaut
Zone LAN	Port 1 (ge1)
Zone WAN	Ports 2 et 3 (ge2, ge3)
Zone DMZ	Ports 4 et 5 (ge4, ge5)
Zone WLAN	Port 6 (ge6)
Port auxiliaire	Port AUX pour modem de sauvegarde
Bouton de réinitialisation	Oui (RESET) – rétablit les paramètres d'usine
Assistant d'installation	Oui, pour configuration initiale
Fonctions de sécurité embarquées	IDP, filtrage de contenu (essai)
Montage en rack	Oui, kit de montage 19 pouces inclus
Contenu de l'emballage	ZyWALL, câble Ethernet, câble console, cordon d'alimentation, CD, kit de montage, guide rapide
Configuration minimale requise	Navigateur web, ordinateur avec port Ethernet
Alimentation	Cordon d'alimentation secteur inclus

FOIRE AUX QUESTIONS - ZYWALL USG 300 ZYXEL

Comment réinitialiser le ZyWALL USG 300 aux paramètres d'usine ?

Appuyez sur le bouton RESET à l'arrière pendant environ 5 secondes jusqu'à ce que la LED PWR clignote, puis relâchez. Le mot de passe redevient 1234 et l'adresse IP LAN 192.168.1.1.

Quel est le mot de passe par défaut ?

Le mot de passe par défaut est 1234 et le nom d'utilisateur est admin. Il est fortement recommandé de le changer après la première connexion.

Comment accéder à l'interface de configuration ?

Connectez-vous à l'adresse https://192.168.1.1 depuis un navigateur web. Acceptez l'alerte de sécurité, puis connectez-vous avec admin / 1234.

Que faire si aucune LED ne s'allume ?

Vérifiez le cordon d'alimentation et la prise électrique. Assurez-vous que le commutateur d'alimentation à l'arrière est sur ON. Si le problème persiste, contactez votre revendeur.

Comment connecter le ZyWALL à Internet ?

Branchez un câble Ethernet du port ge2 ou ge3 à votre prise Internet. Utilisez l'assistant d'installation (icône dans le coin supérieur droit) pour configurer les paramètres fournis par votre FAI.

Que faire si je ne peux pas accéder au ZyWALL depuis le LAN ?

Vérifiez le câble Ethernet entre votre ordinateur et le port ge1. Assurez-vous que votre ordinateur a une adresse IP dans le sous-réseau 192.168.1.x. Effectuez un ping 192.168.1.1 pour tester la connectivité.

Comment changer le mot de passe administrateur ?

Après connexion, allez dans l'écran Status et cliquez sur le lien pour changer le mot de passe. Saisissez et confirmez un nouveau mot de passe, puis cliquez sur Apply.

Quels sont les ports par défaut pour le LAN, WAN et DMZ ?

Par défaut : LAN = ge1 (192.168.1.1/24, DHCP actif), WAN = ge2 et ge3 (clients DHCP), DMZ = ge4 et ge5 (sans IP).

Puis-je utiliser l'assistant d'installation après avoir modifié la configuration ?

L'assistant est conçu pour une configuration initiale avec les paramètres d'usine. Si vous avez déjà modifié la configuration, les changements risquent de ne pas être appliqués correctement. Il est recommandé de réinitialiser avant de l'utiliser.

Comment vérifier les certifications du ZyWALL USG 300 ?

Rendez-vous sur le site www.zyxel.com, sélectionnez le produit dans la liste déroulante et accédez à la page produit pour consulter les certifications disponibles.

MODE D'EMPLOI ZYWALL USG 300 ZYXEL

1 Vérification du contenu de l'emballage

Votre emballage devrait inclure les éléments suivants :

ZyWALL USG 300

Cable Ethernet RJ-45

• Carte de référence de configuration

Cordon d'alimentation

Cable en Y de console RS-232

• Disque compact (CD)

Kit de montage en rack

• Guide d'installation rapide imprimé

2 Installation avec montage en rack

Montez le ZyWALL dans un rack de 19 pouces ou placez-le sur une surface solide et plane.

Remarque : Laissez 10 cm de dégagement sur les côtés et 20 cm au dos.

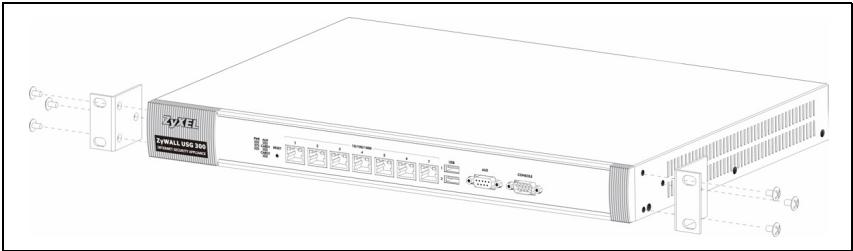

1 Alignez un support avec les trous sur un côté du ZyWALL et fixez-le avec les vis du support incluses. De même, fixez l'autre support.

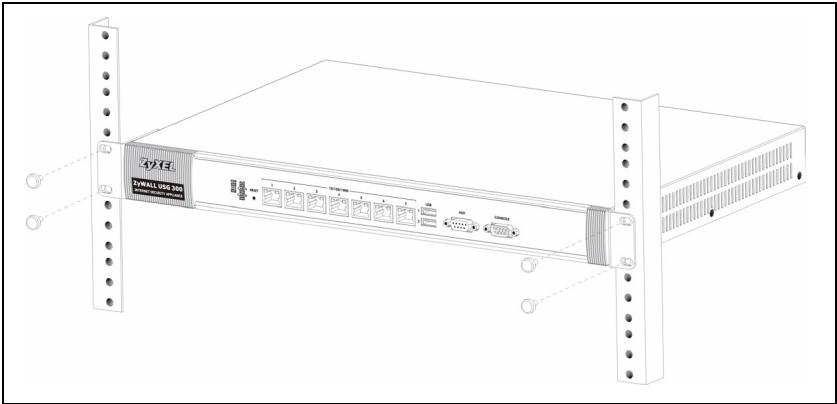

2 Apférez les supports avec les trous appropriés sur le rack. Fixez le ZyWALL sur le rack avec les vis de fixation du rack.

3 Connecter le matériel

Vérifiez que le commutateur d'alimentation situé sur le panneau arrière est éteint avant d'effectuer les connexions matérielles.

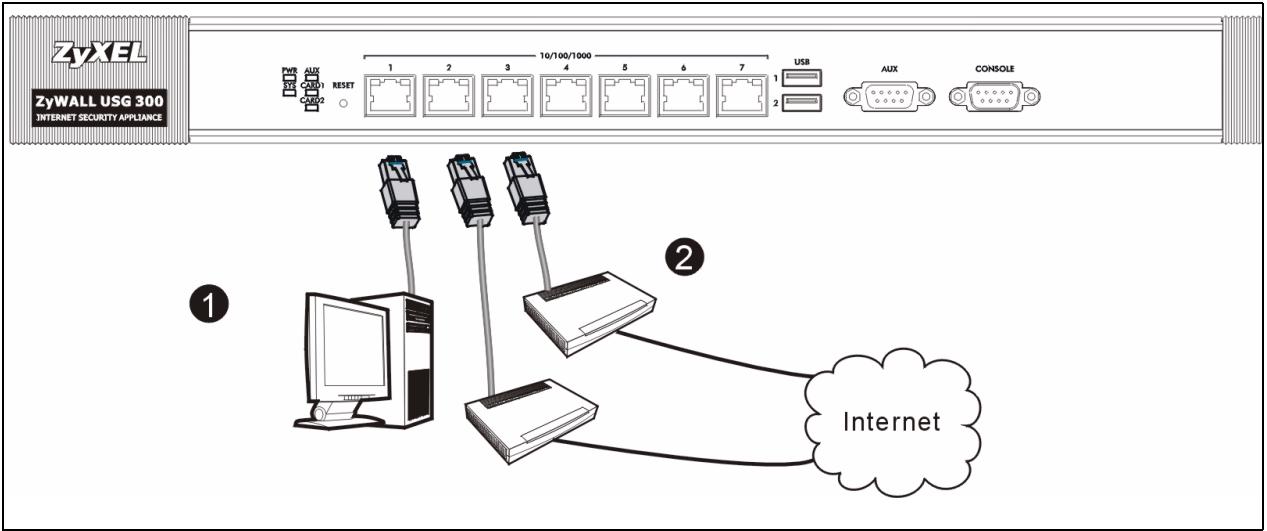

1 Il est recommandé de configurer leZyWALL avant de l'utiliser pour protégerr votre réseau. Utilisez un câble Ethernet pour connecter un ordinateur au port 1. 2 Utilisez un autre (d'autres) câble(s) Ethernet pour connecter le port 2 et/ou le port 3 à une prise Ethernet avec accès à Internet.

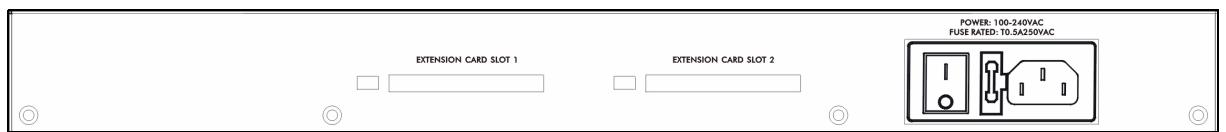

3 Utilisez le cordon d'alimentation inclus pour connecter la prise d'alimentation située sur le panneau arrière à une prise de courant. 4 Mettez le commutateur d'alimentation sur la position allumé et regardez le panneau avant. Le témoin lumineux PWR s'allume. Le témoin lumineux SYS clignote pendant le test et l'initialisation du système et reste ensuite allumé quand le système est prêt.

4 Ouverture d'une session web

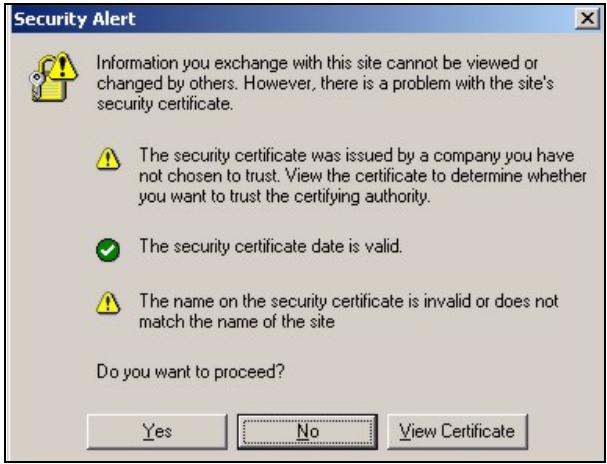

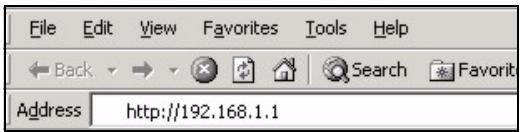

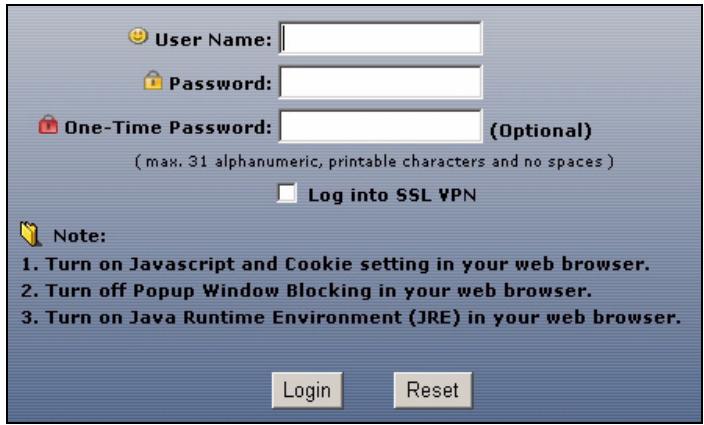

1 Lancez votre navigateur web et allez à http://192.168.1.1 (le ZyWALL vous redirige automatiquement vers https://192.168.1.1). 2 Cliquez sur Oui pour continuer si vous recevez une alerte de sécurité ou un écran de certificate.

Entrez admin comme nom d'utilisateur et 1234 comme mot de passe. Cliquez sur Login (Ouvrir une session).

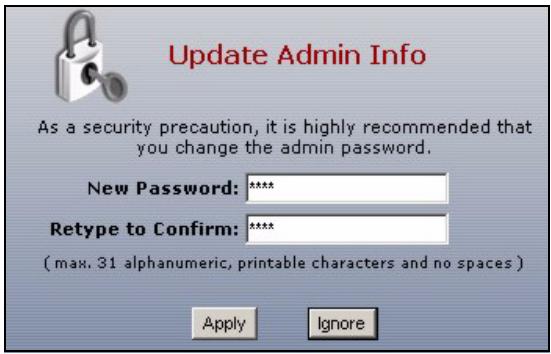

Il est fortement recommandé de changer le mot de passe. Tapez et retapez un nouveau mot de passe, et cliquez sur Apply (Appliquer).

5 Assistant d'installation

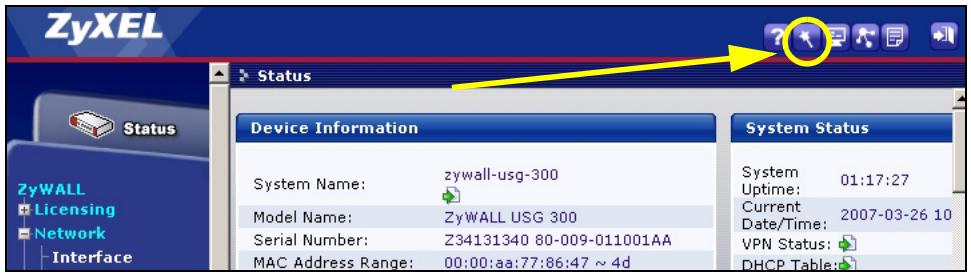

L'écran Status (État) s'ouvre. Cliquez sur l'icône de l'Assistant dans le coin supérieur droit.

Utilisez un assistant d'installation pour vous connecter à Internet et enregistrez le ZyWALL et/ou activez les services d'évaluation, comme IDP et le filtrage de contenu.

Remarque : Utilisez l'assistant d'installation uniquement pour la configuration initiale en commençant par la configuration par défaut.

Les modifications que vous avez faites dans l'assistant d'installation peuvent ne pas être appliquées si vous avez déjà changé la configuration de ZyWALL.

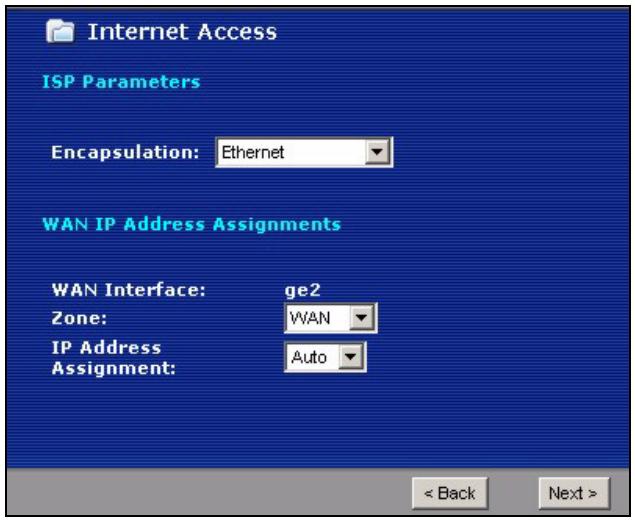

• CONFIGURATION D'INSTALLATION, UN ISP installe une seule connexion Internet pour ge2.
• CONFIGURATION D'INSTALLATION, DEUX ISP installent des connexions Internet pour ge2 et ge3.

Les écrans de l'assistant variant en fonction du type d'encapsulation que vous utilisez. Reportez-vous aux informations fournies par votre ISP et les écrans d'aide du web pour savoir ce que vous devez dans chaque champ. Laissez un champ vide si vous n'avez pas cette information.

6 Paramètres par défaut et détails du port

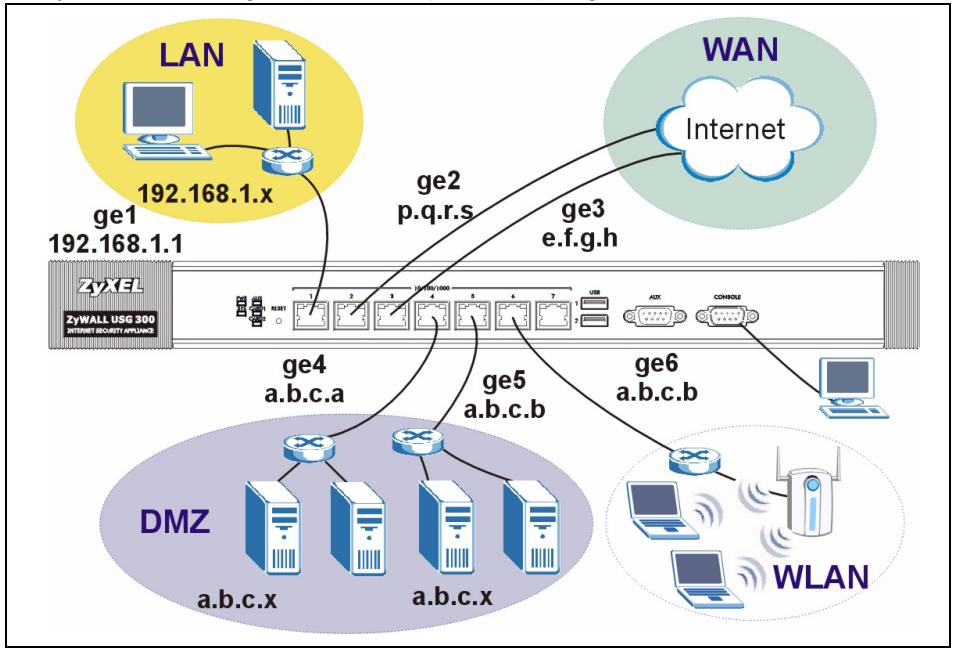

Le ZyWALL est configuré par défaut pour la topologie de réseau suivante.

Port	Interface	Zone	Adresse IP et paramètres DHCP	Utilisation suggérée avec les paramètres par défaut
1	ge1	LAN	192.168.1.1, serveur DHCP activé	LAN protégé
2, 3	ge2, ge3	WAN	Clients DHCP	Connexions à Internet
4, 5	ge4, ge5	DMZ	Aucun, serveur DHCP désactivé	Serveurs publics (tehs que web, e-mail et FTP)
6	ge6	WLAN	10.59.1.1, serveur DHCP activé	Point d'accès sans fil.
7	ge7	Aucun	Clients DHCP	Facultatif.
AUX(SAUVEGARDE DE NUMÉROTATION)	aux	Aucun	Aucun	Modem auxiliaire
CONSOLE	N/D	Aucun	Aucun	Gestion locale

Etiquette	Type	Câble à utiliser
1~7	RJ-45	Câble Ethernet de catégorie 5e à 8 fils ou supérieur
AUX (SAUVEGARDE DE NUMÉROTATION), CONSOLE	RS-232	RS-232

Remarque : Les ports USB et slots d'extension (pour carte) sont réservés pour un usage futur.

7 Dépannage

Problème	Action corrective
Aucune LED ne s'allume.	Vérifiez que党的建设 est connecté au ZyWALL et branché dans une prise de courant appropriée. Vérifiez que le ZyWALL est allumé. Vérifiez toutes les connexions câblées.
	Si les LED ne s'allument toujours pas, cela signifie que vous avez peut-être un problème matériel. Dans ce cas-là, vous neccessent contacter toute vendeur local.
Impossibléd'accéder auZyWALL à partirdu LAN.	Vérifiez la connexion câblée entre leZyWALL et votre ordinateur ou commutateur. Ropertez-vous à la section 3 pour les détails.
	Exécutez la commande Ping sur le ZyWALL à partir d'un ordinateur du LAN. Vérifiez que la carte Ethernet de votre ordinateur est installée et fonctionné correctement. Vérifiez aussi que son adresse IP se trouve dans le même sous-réseau que celle duZyWALL.Sur l'ordinateur, cliquez sur Start (Démarrer), (All) Programmes ((Tous) Programmes),Accessories (Accessoires) et ensuite sur Command Prompt (Invite de commandes).Dans la fenêtre Command Prompt (Invite de Commandes), tapez "ping" suivi de l'adresse IP LAN du ZyWALL (192.168.1.1 est l'adresse par défaut) et appuyez ensuite sur [ENTER](ENTRÈE). Le ZyWALL devrait répondre.
	Si vous avez oublé le mot de passer du ZyWALL, utilisez le bouton RESET(RÉINITIALISER). Appuyez sur le bouton pendant environ 5 secondes (jusqu'à ce que la LED PWR commence à clignoter), puis relâchez-le. Il rétablit le ZyWALL aux valeurs par défaut d'usine (le mot de passer est 1234, l'adresse IP LAN 192.168.1.1 etc.; voir notre Guide de l'utilisateur pour les détails).
	Si vous avez oublé l'adresse IP du ZyWALL, vous pouvez utiliser les commandes à travers le port de la console pour le vérifier. Connectez votre ordinateur au port CONSOLE à l'aide d'un cable de console. Notre ordinateur doit avoir un programme de communicationd'émulation de terminal (tel qu'HyperTerminal) paramétré sur l'émulation de terminal VT100, pas de parité, 8 bits de données, 1 bit de stop, pas de contrôle de flux et une vitesse de portde 115200 bps.
Impossibled'accéder àInternet.	Vérifiez la connexion ZyWALLdu à la prise Ethernet avec l'accès Internet. Vérifiez que leperiphérique de passerelle Internet (tel qu'un modem DSL) fonctionné correctement.Vérifiez l'état de ge2 dans l'écran Status (Etat). Utiliser à nouveau l'assistant d'installation et vérifie que vous avez entrez les paramètres corrects.

8 Procédure pour afficher la (les) certification(s) d'un produit

1. Allez à www.zyxel.com. 2. Sélectionnez votre produit dans la liste déroulante dans la page d'accueil du ZyXEL pour aller à la page de ce produit. 3. Sélectionnez la certification que vous désirez consulter dans cette page.
