Prüfen des Packungsinhalts

Prüfen Sie ob alle Teile vorhanden sind:

+ ZyWALL USG 300 + RJ-45-Ethernetkabel

+ Netzkabel + _Y-Kabel für RS-232- Konsole

+ Rackmontage- Zubehôr - Kurzanleitung in Druckform

+ Konfiguratio nskarte

Montieren Sie die ZyWALL an einem 19"-Rack oder stellen Sie es auf eine stabile Unterlage.

Lassen Sie seitlich 10 cm und hinten 20 cm Platz.

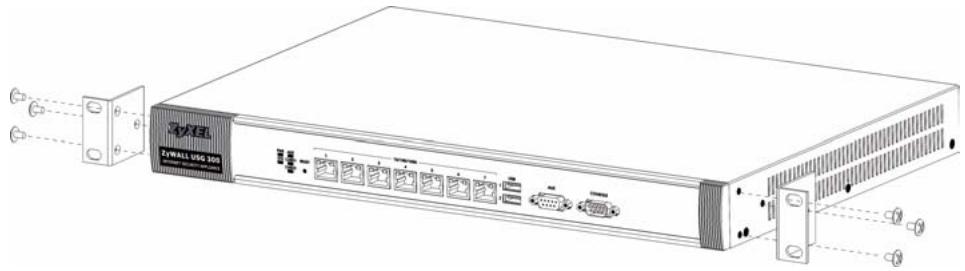

1. Richten Sie eine Halterung an den Lôchern an der Seite der ZyWALL aus und schrauben Sie sie mit den mitgelieferten Montageschrauben fest. Verfahren Sie ebenso mit der zweiten Halterung.

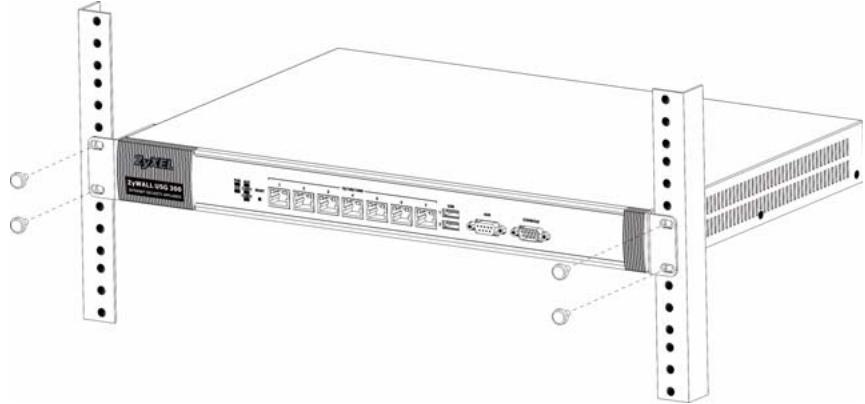

2. Wenn Sie beide Montagehalterungen befestigt haben, richten Sie die ZyWALL im so im Rack aus, dass die entsprechenden Schraublôcher übereinander stehen. Befestigen Sie den ZyWALL mit den Befestigungsschrauben am Rack.

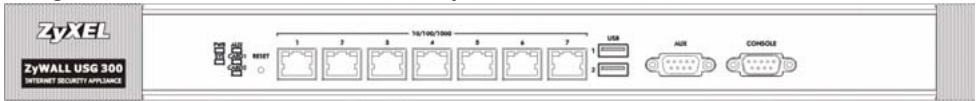

AnschlieRen der Hardware

Stellen Sie sicher, dass der Netzschalter an der Rückseite des Geräts ausgeschaltet ist, bevor Sie die ZyWALL in Betrieb nehmen.

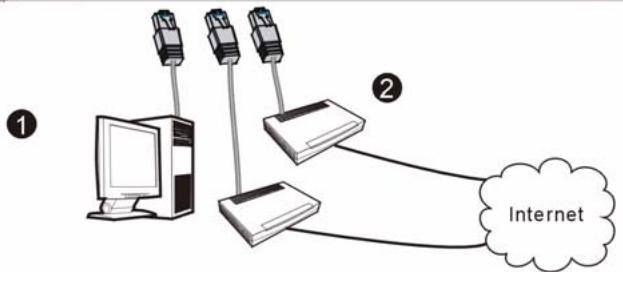

1. Es wird empfohlen, die ZyWALL zu konfigurieren, bevor Sie sie zum in Ihrem Netzwerk einsetzen. SchlieRen Sie einen Computer mit einem Ethernetkabel an Port 1 an.

2. SchlieRen Sie an Port 2 und/oder Port 3 Ihren Router mit

Internetzugriff an. 7. LE

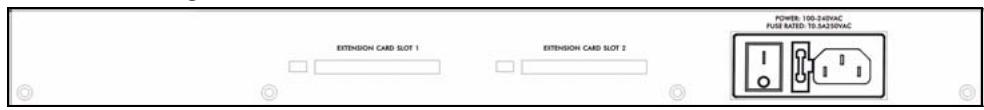

3. Schliessen Sie den Netzanschluss des Geräts (an der Rückseite) mit dem mitgelieferten Netzkabel an eine Netzsteckdose an.

4. Schalten Sie den Ein/Aus-Schalter in die Position On und sehen Sie sich das vordere Bedienfeld an. Die PWR-LED beginnt zu leuchten. Die SYS-LED blinkt während des Systemtests und der Initialisierung, und sie leuchtet, wenn der Test abgeschlossen und das System bereit ist.

Anmelden im Internet

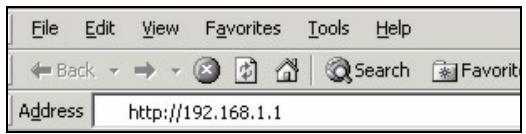

1. Seren Sie Ihren dut RE nternetbrowser und ruten h eS AnsAIe = Sie die Seite http:// _ +: + : © À À] Ash Grove 192.168.1.1 auf (der ZyWALL Del misent

leitet Sie automatisch zur Seite https://192.168.1.1 weiter).

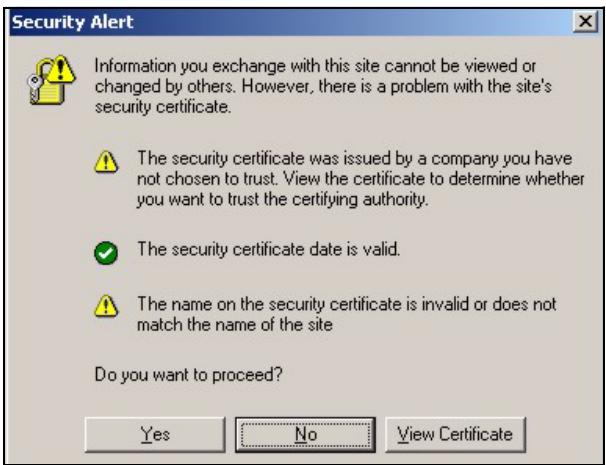

2. Wenn eine TE = Sicherheitswarnung Information you exchange with this site cannot be viewed or oder ein changed the. Hoviever, Haris problem the ses + security certificate.

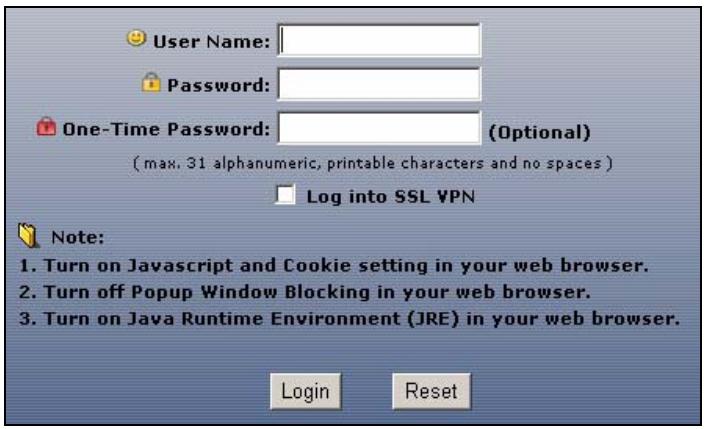

3. Geben Sie als Benutzername admin und als Kennwort 1234 ein. Klicken Sie auf Login.

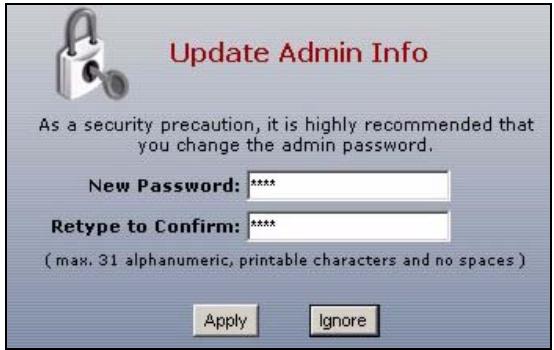

4. Es wird dringend empfohlen, das Kennwort zu ändern. Geben Sie zweimal das neue Kennwort ein, und klicken Sie auf Apply (Übernehmen).

Installationsassistent

Das Fenster Status (Status) wird angezeigt. Klicken Sie in der rechten

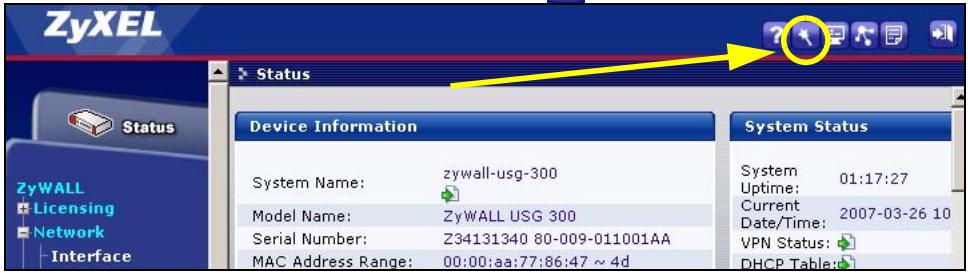

oberen Ecke auf das Assistent-Symbol Eq

ZyXEL ARTE E : status

Serial Number: 224191340 80-009-01100144 VPN Status: @ Interface MAC Address Range: 00:00:28:77:66:47 » dd DHCP Table:

Stellen Sie mit dem Installationsassistenten eine Verbindung zum Internet her und registrieren Sie den ZyWALL und/oder aktivieren Sie Testdienste wie IDP und Inhaltsfilter.

Verwenden Sie den Setup-Assistenten beginnend mit der Standardkonfiguration nur für die Erstkonfiguration.

Ânderungen, die Sie mit dem Installationsassistenten vornehmen, werden nicht übernommen, wenn Sie bereits die Konfiguration des ZyWALL geändert haben.

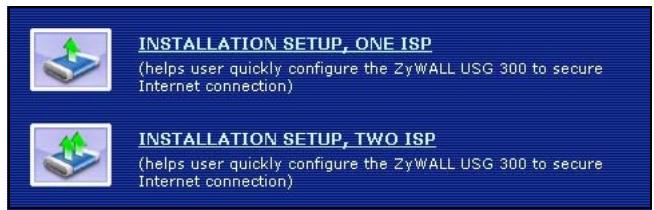

M AO a SETUP, ONE ISP wird eine einzelne Internetverbindun g für ge2 eingerichtet.

Mit INSTALLATION SETUP, TWO ISP wird eine Internetverbindung für ge2 und ge3 eingerichtet.

Das zweite Fenster des Assistenten hängt vom

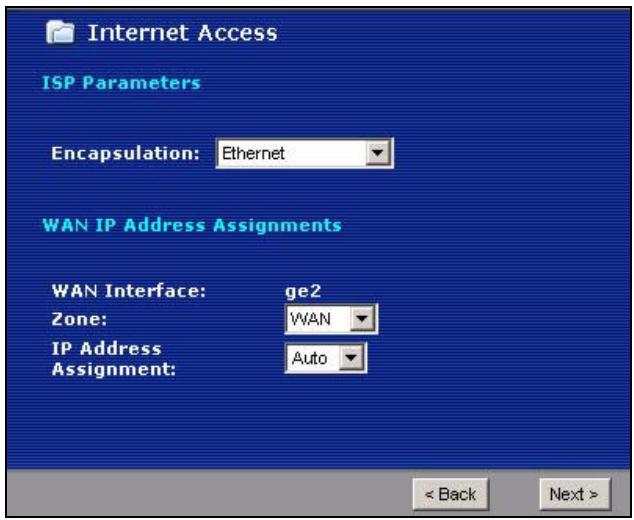

verwendeten 1SP Parameters Encapsulation ab. In den Handbüchern Ihres Encapsulation: Internetprovider und auf

dessen Online- WAN IP Address Assignments Hilfeseiten erfahren Sie, =

ER WAN Interface: gez was in die einzelnen one Fun =] Felder eingegeben 1P Address Fu =] werden muss. Wenn LETTRE

lhnen bestimmte Daten nicht vorliegen, Internetprovider.

Standardeinstellungen und Anschlussdetails

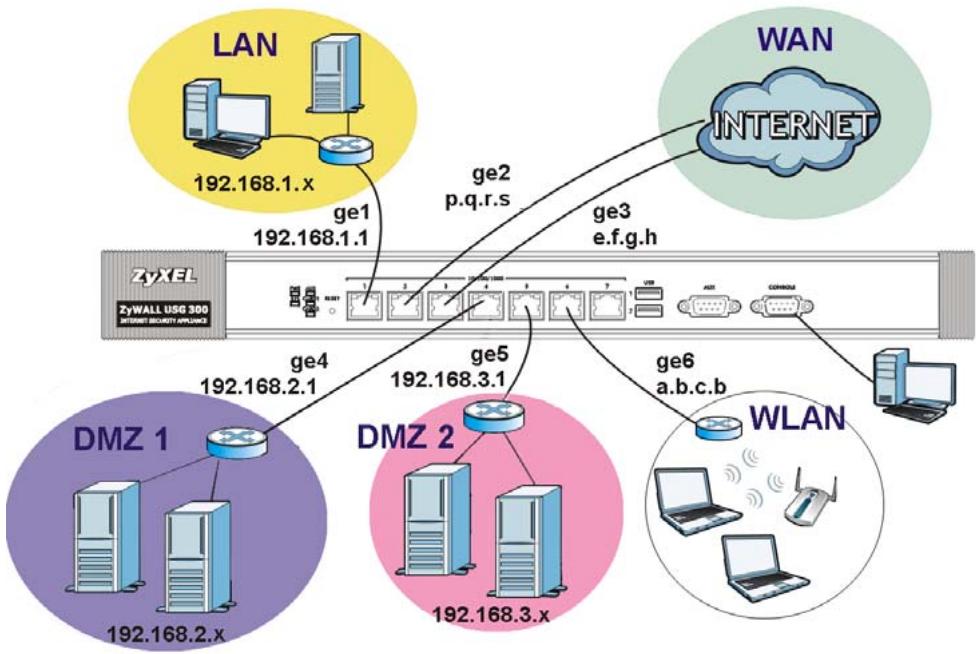

Der ZyWALL ist standardmäkig für die folgende Netzwekrtopologie konfiguriert.

Anschluss anschlu | Zon DHCP- Verwendung mit ss e = Standardeinstellu Einstellungen ngen 1 ge LAN 192.168.1.1, DHCP- | Geschütztes LAN Server aktiviert 2,3 ge2, ge3 WAN | DHCP-Clients Verbindungen zum Internet 4 ge4 DMZ |192.168.2.1, DHCP- Ôffentliche Server Server deaktiviert (z. B. Internet, E-Mail und FTP) 5 ge5 DMZ |192.168.3.1, DHCP- Ôffentliche Server Server deaktiviert (z. B. Internet, E-Mail und FTP) 6 ge6 WLA | 10.59.0.1, DHCP- Wireless Access N Server aktiviert Points 7 ge7 Keine | Keine, DHCP-Server | Optional deaktiviert AUX aux Keine | Keine Hilfsmodem CONSOLE n.V. Keine | Keine Lokale Verwaltung

USB USB SchlieRen Sie ein 3G-Wireless-Card (USB) an, um über ein 3G-Netzwerk auf das Internet zuzugreifen. Zum Zeitpunkt der Drucklegung kônnen Sie das Modell Huawei E220, E270 verwendet werden.

P1-P7 RJ-45 SchlieRen Sie mit einem 8-poligen Ethernet-Kabel der Kategorie 5e oder hôher Router, Switches, Computer, Zugriffspunkte usw. an.

AUX RS-232 | SchlieRen Sie mit einem RS-232-Konsolenkabel ein Dial- Backup/Dial-In-Modem an.

CONSOLE RS-232 | SchlieRen Sie mit einem RS-232-Konsolenkabel einen

(KONSOLE) lokalen Computer für ein befehisgestütztes Management an.

EXTENSION | PCMCI | Setzen Sie eine Wireless-LAN-Karte ein, um die Wireless-

CARD SLOT |A LAN-Funktion zu nutzen. Zum Zeitpunkt der Drucklegung

kônnen Sie die Wireless-Card G-170S von ZyXEL verwenden. Sie kônnen alternativ eine 3G-Wireless-Card einsetzen, um über ein 3G-Netzwerk auf das Internet zuzugreifen. Zum Zeitpunkt der Drucklegung kônnen Sie eine Wireless-Card Sierra Wireless AC850, AC860, AC880 oder AC881 3G verwenden.

Es leuchtet keine der LED- Anzeigen.

Prüfen Sie die Stromversorgung der ZyWALL. Stellen Sie sicher, dass der ZyWALL eingeschaltet ist.

Wenn die LED-Anzeigen auch dann nicht leuchten, besteht môglicherweise ein Problem mit der Hardware. In diesem Fall sollten Sie sich an Ihren Händier wenden.

Problem Lôsungsmôglichkeit

Vom LAN kann Prüfen Sie die Kabelverbindung zwischen der ZyWALL und Ihrem nicht auf den Computer oder Switch. Eine ausführliche Beschreibung finden Sie ZyWALL in Abschnitt .

werden. Versuchen Sie den ZyWALL mit einem Ping vom LAN-Computer

aus zu erreichen. Stellen Sie sicher, dass die Ethernetkarte des Computers installiert ist und einwandfrei funktioniert. Stellen Sie sicher, dass sich die IP-Adresse im selben Subnetz befindet wie der ZyWALL.

Klicken Sie am Computer auf Start, (Alle) Programme, Zubehôr und dann Eingabeaufforderung. Geben Sie im Fenster der Eingabeaufforderung "ping" und die LAN IP-Adresse des ZyWALL (192.168.1.1 ist die Standardadresse) ein, und drücken Sie auf [ENTER]. Die ZyYWALL muR den Ping beantworten.

Wenn Sie das Kennwort für den ZyWALL vergessen haben, drücken Sie auf die RESET-Taste. Drücken Sie etwa 5 Sekunden lang auf die Taste (oder so lange, bis die PWR-LED blinkt). Lassen Sie die Taste dann wieder los. Auf diese Weise werden alle Einstellungen des ZyWALL auf seine Standardwerte zurückgesetzt (das Kennwort ist 1234, die LAN-IP-Adresse 192.168.1.1 usw.; Detailinformationen hierzu finden Sie im Benutzerhandbuch).

Wenn Sie die IP-Adresse des ZyWALL vergessen haben, kônnen Sie sie mit den entsprechenden Befehlen über den Konsolenanschluss ermitteln. SchlieRen Sie Ihren Computer mit einem Konsolenkabel an den Anschluss CONSOLE an. Ihr Computer muss über ein Terminalemulationsprogramm (z. B. HyperTerminal) verfügen, das folgendermassen eingestellt ist: Terminalemulation VT100, keine Parität, 8 Datenbits, 1 Stoppbit, keine Flusskontrolle, Portgeschwindigkeit 115200 bps.

Es ist kein Zugriff auf das Internet môdglich.

Überprüfen Sie die Verbndung zwischen dem WAN Interface der ZyWALL und Ihrem Router zum Internet. Stellen Sie sicher, dass das Gerät für den Internetzugriff (zum Beispiel ein DSL-Modem) einwandfrei funktioniert.

Prüfen Sie im Statusfenster den Status des ge2. Führen Sie noch einmal den Installationsassistenten aus, um sicherzustellen, dass Sie die richtigen Einstellungen eingegeben haben.

Schritte zum Ansehen von Produktzertifizierung(en)

1. Besuchen Sie www.zyxel.com.

2. Wählen Sie auf der ZyXEL-Homepage aus der Liste der Ihr Produkt aus.

3. Wählen Sie auf dieser die gewünschte Zertifizierung.
