USG 300 - Pare-feu ZYXEL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pare-feu
Marque	ZYXEL
Modèle	USG 300
Dimensions (L x P x H)	440 x 300 x 44 mm (1U)
Poids	Environ 5 kg
Alimentation	AC 100-240 V, 50/60 Hz
Ports réseau	7 ports RJ-45 (ge1-ge7), 1 port console RS-232, 1 port AUX RS-232, 1 port USB, 1 emplacement carte PCMCIA
Fonctions principales	Pare-feu, VPN, IDP, filtrage de contenu, routage, DHCP, DMZ, support 3G/4G (via carte USB)
Configuration par défaut	Adresse IP LAN : 192.168.1.1, mot de passe : 1234
Entretien et nettoyage	Débrancher l'alimentation avant nettoyage. Utiliser un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Mot de passe par défaut à changer immédiatement. Bouton Reset pour réinitialiser aux valeurs d'usine.
Pièces détachées et réparabilité	Contacter votre revendeur local ou Zyxel pour toute pièce défectueuse. Pas de pièces réparables par l'utilisateur.
Contenu de l'emballage	ZyWALL USG 300, cordon d'alimentation, kit de montage en rack, câble Ethernet RJ-45, câble console RS-232, guide d'installation rapide, carte de référence de configuration, CD

FOIRE AUX QUESTIONS - USG 300 ZYXEL

Comment réinitialiser le mot de passe administratif ?

Utilisez le bouton RESET à l'arrière de l'appareil. Appuyez pendant environ 5 secondes jusqu'à ce que la LED PWR clignote, puis relâchez. Les paramètres reviennent aux valeurs d'usine (mot de passe : 1234, IP LAN : 192.168.1.1).

Quelle est l'adresse IP par défaut du pare-feu ?

L'adresse IP par défaut est 192.168.1.1. Accédez via un navigateur en HTTPS.

Comment connecter le ZyWALL USG 300 à Internet ?

Branchez un câble Ethernet du port ge2 ou ge3 à votre modem/prise Internet. Connectez un ordinateur au port ge1 pour la configuration initiale. Allumez l'appareil et ouvrez une session web à https://192.168.1.1.

Que faire si aucune LED ne s'allume ?

Vérifiez que le cordon d'alimentation est bien connecté et que la prise de courant fonctionne. Assurez-vous que l'interrupteur d'alimentation est sur ON. Si le problème persiste, contactez votre revendeur.

Comment configurer le pare-feu pour la première fois ?

Connectez-vous à l'interface web (https://192.168.1.1), nom d'utilisateur admin, mot de passe 1234. Suivez l'assistant d'installation pour configurer la connexion Internet et enregistrer l'appareil.

Puis-je utiliser une connexion 3G/4G avec cet appareil ?

Oui, branchez une carte 3G/4G compatible (ex. Huawei E220, Sierra Wireless AC850) dans le port USB ou un emplacement PCMCIA avec une carte sans fil 3G.

Comment monter l'appareil dans un rack ?

Fixez les supports de montage inclus sur les côtés du ZyWALL à l'aide des vis. Placez l'appareil dans un rack 19 pouces et vissez les supports au rack. Laissez 10 cm de dégagement sur les côtés et 20 cm à l'arrière.

Quels sont les paramètres de la console (port série) ?

Utilisez un câble console RS-232 (inclus). Configurez votre terminal en VT100, 115200 bps, 8 bits de données, 1 bit d'arrêt, sans parité, sans contrôle de flux.

Comment accéder au pare-feu si j'ai oublié l'adresse IP ?

Connectez-vous via le port console (voir paramètres ci-dessus) et utilisez les commandes en ligne pour afficher l'adresse IP. Sinon, effectuez une réinitialisation matérielle.

Où trouver les certifications du produit ?

Rendez-vous sur le site www.zyxel.com, sélectionnez le produit USG 300 dans la liste déroulante, puis cliquez sur l'onglet Certifications.

MODE D'EMPLOI USG 300 ZYXEL

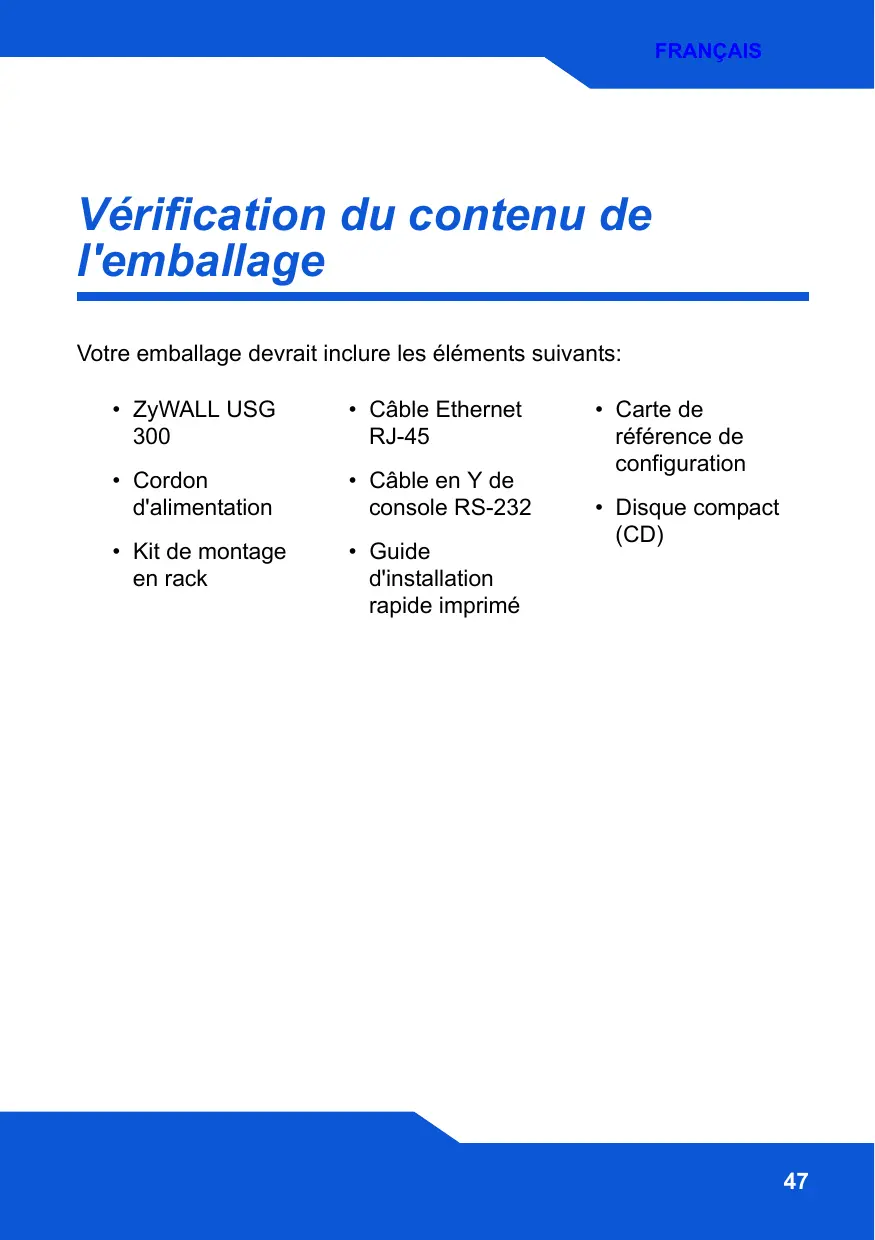

Vérification du contenu de l'emballage

Votre emballage devrait inclure les éléments suivants:

ZyWALL USG 300
Cordon d'alimentation
Kit de montage en rack

Cable Ethernet RJ-45
- Câble en Y de console RS-232
Guide d'installation rapide imprimé

• Carte de référence de configuration
• Disque compact (CD)

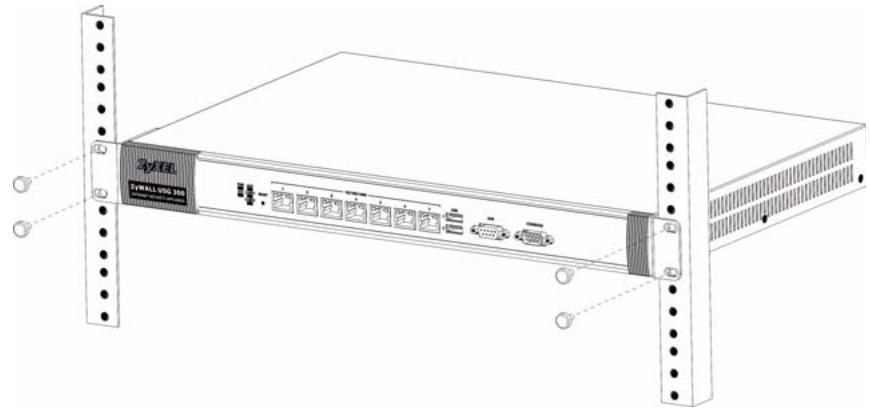

Installation avec montage en rack

Montez le ZyWALL dans un rack de 19 pouces ou placez-le sur une surface solide et plane.

Laissez 10cm de dégagement sur les côtés et 20~cm au dos.

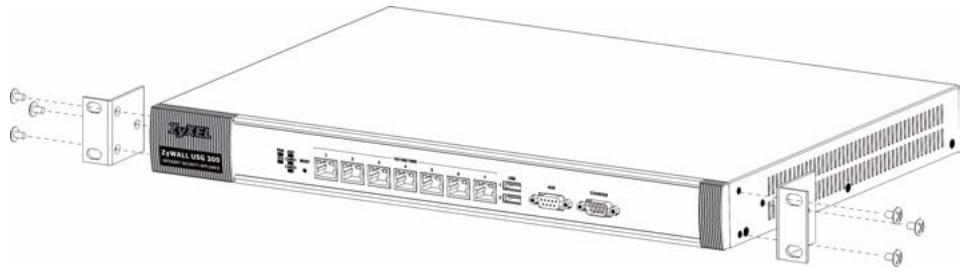

1. Alignez un support avec les trous sur un côté du ZyWALL et fixez-le avec les vis du support incluses. De même, fixez l'autre support.

1. ÀpRES avoir fixé les supports de fixation, mettez en place le ZyWALL dans le rack en alignant les trouss des supports avec les trouss appropriés sur le rack. Fixez le ZyWALL sur le rack avec les vis de fixation du rack.

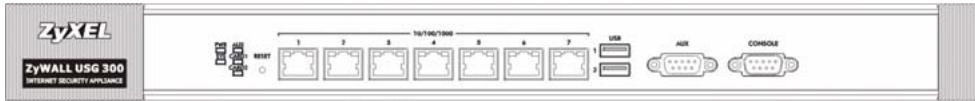

Connector le matériel

Vérifiez que le commutateur d'alimentation suité sur le panneau arrêté est étant avant d'effectuer les connexions matérielles.

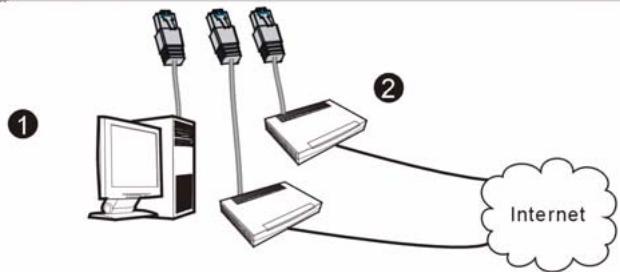

1. Il est recommandé de configurer leZyWALL avant de l'utiliser pour protégger votre réseau. Utilisez un cable Ethernet pour connecter un ordinateur au port 1.
2. Utilisez un autre (d'autres) cable(s) Ethernet pour connecter le port 2 et/ou le port 3 à une prise Ethernet avec accès à Internet.

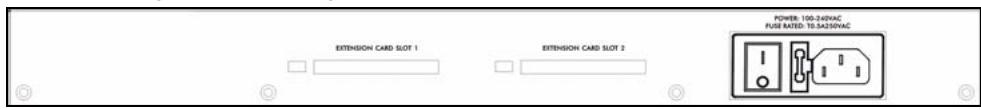

1. Utilisez le cordon d'alimentation inclus pour connecter la prise d'alimentation située sur le panneau arrêté à une prise de courant.

2. Mettez le commutateur d'alimentation sur la position allumé et regardez le panneau avant. Le tímoin lumineux PwR s/allume. Le tímoin lumineux SYS clignote pendant le test et l'initialisation du système et reste ensuite allumé quand le système est prét.

Ouverture d'une session web

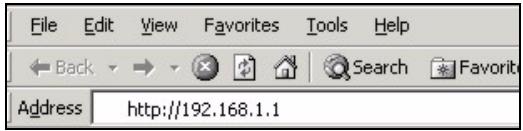

1. Lancez votre navigateur web et allez à http://192.168.1.1 (le ZyWALL vous redirige automatiquement vers https:// 192.168.1.1).

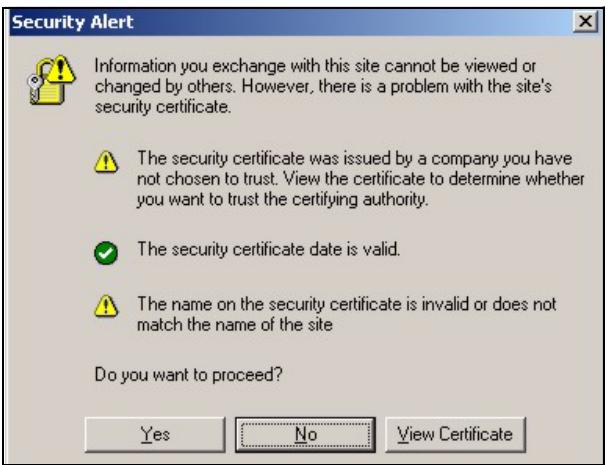

1. Cliquez sur Oui pour continuer si vous receivez une alerte de sécurité ou un écran de certificat.

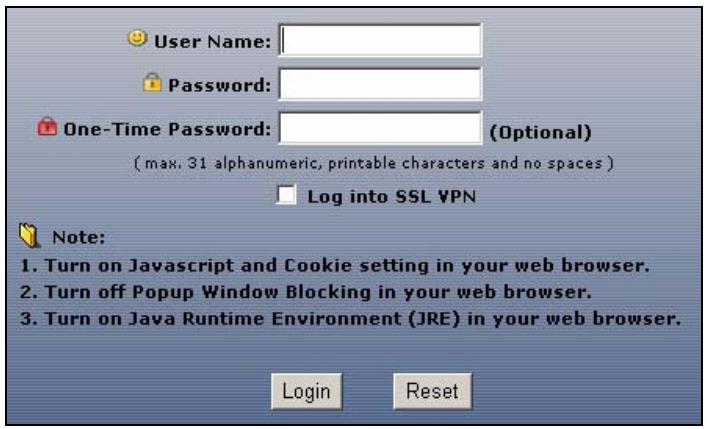

1. Entrez admin comme nom d'utilisateur et 1234 comme mot de passer. Cliquez sur Login (Ouvrir une session).

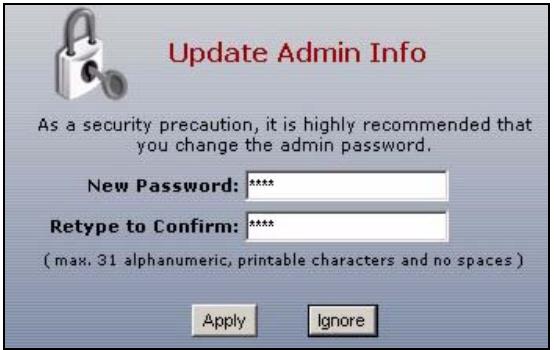

1. Il est fortement recommendé de changer le mot de passer Tapez et retapez un nouveau mot de passer, et cliquez sur Apply (Appliquer).

Assistant d'installation

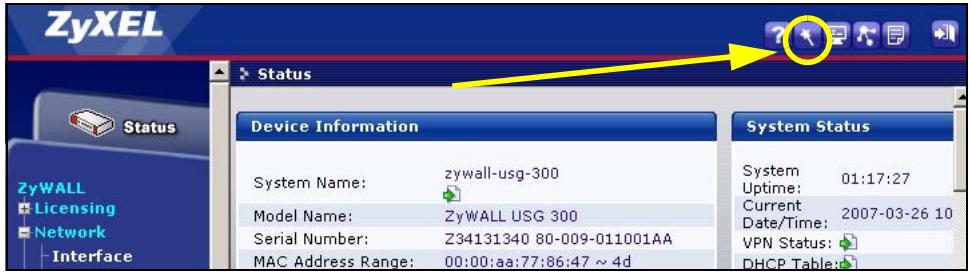

L'écran Status (Etat) s'ouvre. Cliquez sur l'icone de l'Assistant dans le coin supérieur droit.

Utilisez un assistant d'installation pour vous connecter à Internet et enregistrez leZyWALL et/ou activez les services d'évaluation, comme IDP et le filtré de contenu.

Utilisez l'assistant d'installation uniquement pour la configuration initiale en commencerant par la configuration par défaut.

Les modifications que vous avez faites dans l'assistant d'installation peuvent ne pas etre appliquées si vous avez déjà changé la configuration de ZyWALL.

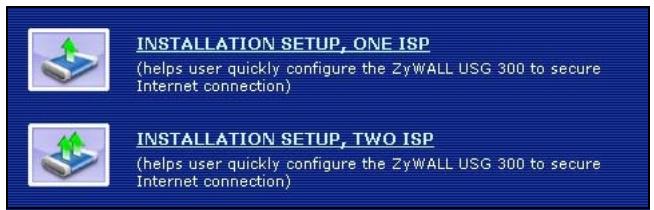

• CONFIGURATION
• D'INSTALLATION, UN ISP installe une seule connexion Internet pour ge2.

• CONFIGURATION D'INSTALLATION, DEUX ISP install des connexions Internet pour ge2 et ge3.

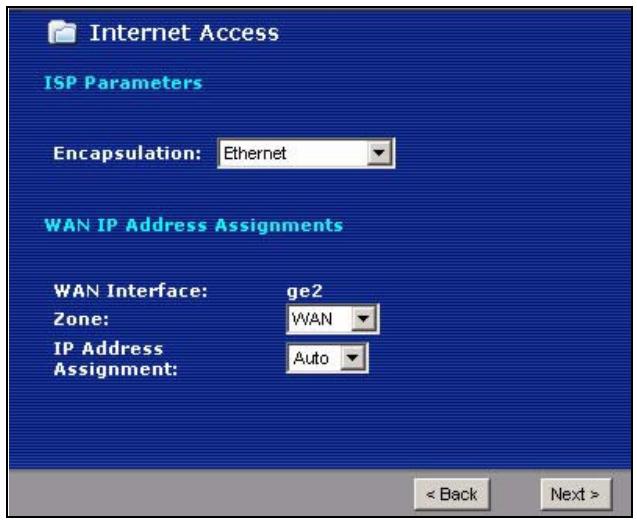

Les écrans de l'assistant variant en fonction du type d'encapsulation que vous utilisez. Reportez-vous aux informations fournies par votre ISP et les écrans d'aide du web pour savoir ce que vous doivent enter dans chaque champ. Laissez un champ vide si vous n'avez pas cette information.

Paramètres par défaut et détails du port

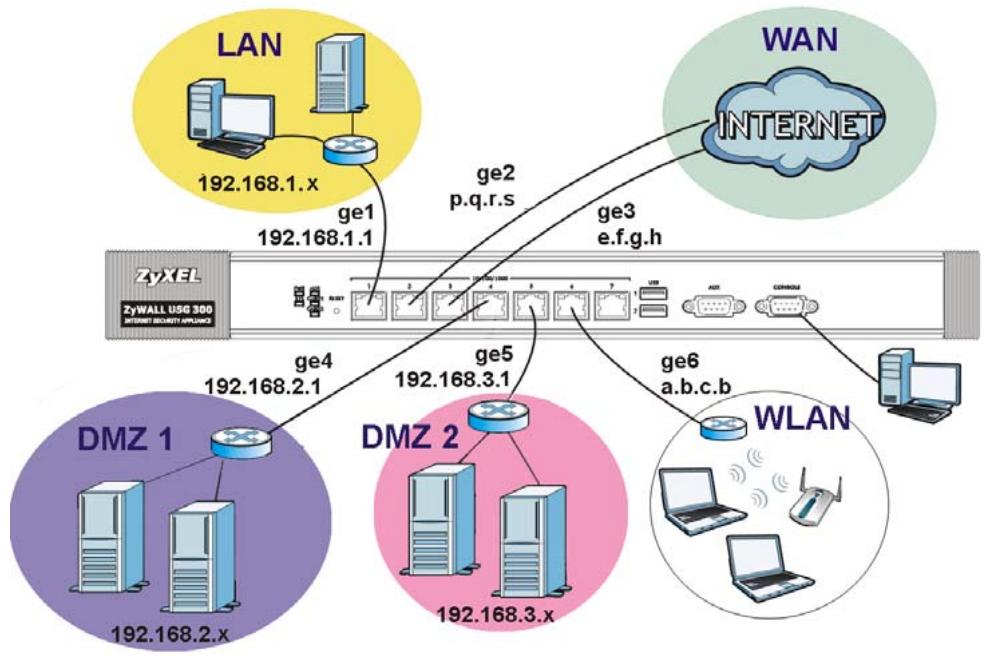

Le ZyWALL est configuré par défaut pour la topologie de réseau suivante.

Port	Interfa ce	Zone	Adresse IP et paramètres DHCP	Utilisation suggérée avec les paramètres par défaut
1	ge1	LAN	192.168.1.1, serveur DHCP activé	LAN protégé
2, 3	ge2, ge3	WAN	Clients DHCP	Connexions à Internet
4	ge4	DMZ	192.168.2.1, serveur DHCP désactivé	Serveurs publics (tehs que web, e-mail et FTP)
5	ge5	DMZ	192.168.3.1, serveur DHCP désactivé	Serveurs publics (tehs que web, e-mail et FTP)
6	ge6	WLAN	10.59.1.1, serveur DHCP activé	Point d'accès sans fil.
7	ge7	Aucun	Clients DHCP	Facultatif.
AUX (SAUVEGARDE DE NUMÉROTATION)	aux	Aucun	Aucun	Modem auxiliaire
CONSOLE	N/D	Aucun	Aucun	Gestion locale

Etiquette	Type	Description
USB	USB	Connectez une carte 3G wireless (USB) pour acceder à Internet via un réseau 3G. Au moment de la réduction, vous pouvez utiliser l'Huawei E220, E270.
P1~P7	RJ-45	Utiliser des cables Ethernet 8 fils de 5ème catégorie ou supérieure pour connecter les routeurs, commutateurs, ordinateurs, routeurs, points d'accès, ainsi de suite.
AUX (SAUVEGARDE DE NUMÉROTATION),	RS-232	Utiliser un cable de console RS-232 pour connecter le modem de sauvegarde de numérotation/accès entrant.
CONSOLE	RS-232	Utilisez un cable de console RS-232 pour connecter un ordinateur local pour une gestion par commandes.
EXTENSION CARD SLOT	PCMCIA	Insérer une carte LAN sans fil pour utiliser la fonctionnalité LAN sans fil. Au moment de la réduction, vous pouvez utiliser la carte sans fil G-170S ZyXEL. Vous pouvez aussi insérer une carte sans fil 3G pour acceder à l'Internet sans fil via un réseau 3G. Au moment de la réduction, vous pouvez utiliser une carte Sierra Wireless AC850, AC860, AC880 ou AC881 3G wireless.

Dépannage

Problème	Action corrective
Aucune LED ne s'allume.	Vérifiez que votre cordon d'alimentation est connecté au ZyWALL et branché dans une prise de courant appropriée. Vérifiez que le ZyWALL est allumé. Vérifiez toutes les connexions câblées.
	Si les LED ne s'allument toujours pas, cela signifie que vous avez peut-être un problème matériel. Dans ce cas-là, vousdezvez contacter votre vendeur local.
Impossible d'accéder au ZyWALL à partir du LAN.	Vérifiez la connexion câblée entre leZyWALL et votre ordinateur ou commutateur. Reportez-vous à la section pour les détails.
	Exécutez la commande Ping sur le ZyWALL à partir d'un ordinateur du LAN. Vérifiez que la carte Ethernet de votre ordinateur est installée et fonctionne correctement. Vérifiez aussi que son adresse IP se trouve dans le même sous-résseau que celle duZyWALL. Sur l'ordinateur, cliquez sur Start (Démarrer), (All) Programmes ((Tous) Programmes), Accessories (Accessoires) et ensuite sur Command Prompt (Invite de commandes). Dans la fenêtre Command Prompt (Invite de Commandes), tapez "ping" suivi de l'adresse IP LAN du ZyWALL (192.168.1.1 est l'adresse par défaut) et appuyez ensuite sur [ENTER] (ENTRÈE). Le ZyWALL devrait répondre.
	Si vous avez oublé le mot de passer du ZyWALL, utilisez le bouton RESET (RéINITIALISER). Appuyez sur le bouton pendant environ 5 secondes (jusqu'à ce que la LED PWR commence à clignoter), puis relâchez-le. Il rétablit le ZyWALL aux valeurs par défaut d'usine (le mot de passer est 1234, l'adresse IP LAN 192.168.1.1 etc.; voir notre Guide de l'utilisateur pour les détails).
	Si vous avez oublé l'adresse IP du ZyWALL, vous pouvez utiliser les commandes à travers le port de la console pour le vérifier. Connectez votre ordinateur au port CONSOLE à l'aide d'un cable de console. Notre ordinateur doit avoir un programme de communication d'émulation de terminal (tel qu'HyperTerminal) paramétré sur l'émulation de terminal VT100, pas de parité, 8 bits de données, 1 bit de stop, pas de contrôle de flux et une vitesse de port de 115200 bps.
Impossible d'accéder à Internet.	Vérifiez la connexion ZyWALLdu à la prise Ethernet avec l'accès Internet. Vérifiez que le périphérique de passerelle Internet (tel qu'un modem DSL) fonctionne correctement.
	Vérifiez l'état de ge2 dans l'écran Status (Etat). Utiliser à nouveau l'assistant d'installation et vérifie que vous avez entrez les paramètres corrects.

Procedure pour afficher la (les) certification(s) d'un produit

1. Allez à www.zyxel.com.
2. Sélectionnez votre produit dans la liste déroulante dans la page d'accueil du ZyXEL pour aller à la page de ce produit.
3. Sélectionnez la certification que vous désirez consulter dans cette page.
