MANUALE UTENTE USG 300 ZYXEL

3. Sélectionnez la certification que vous désirez consulter dans cette page.

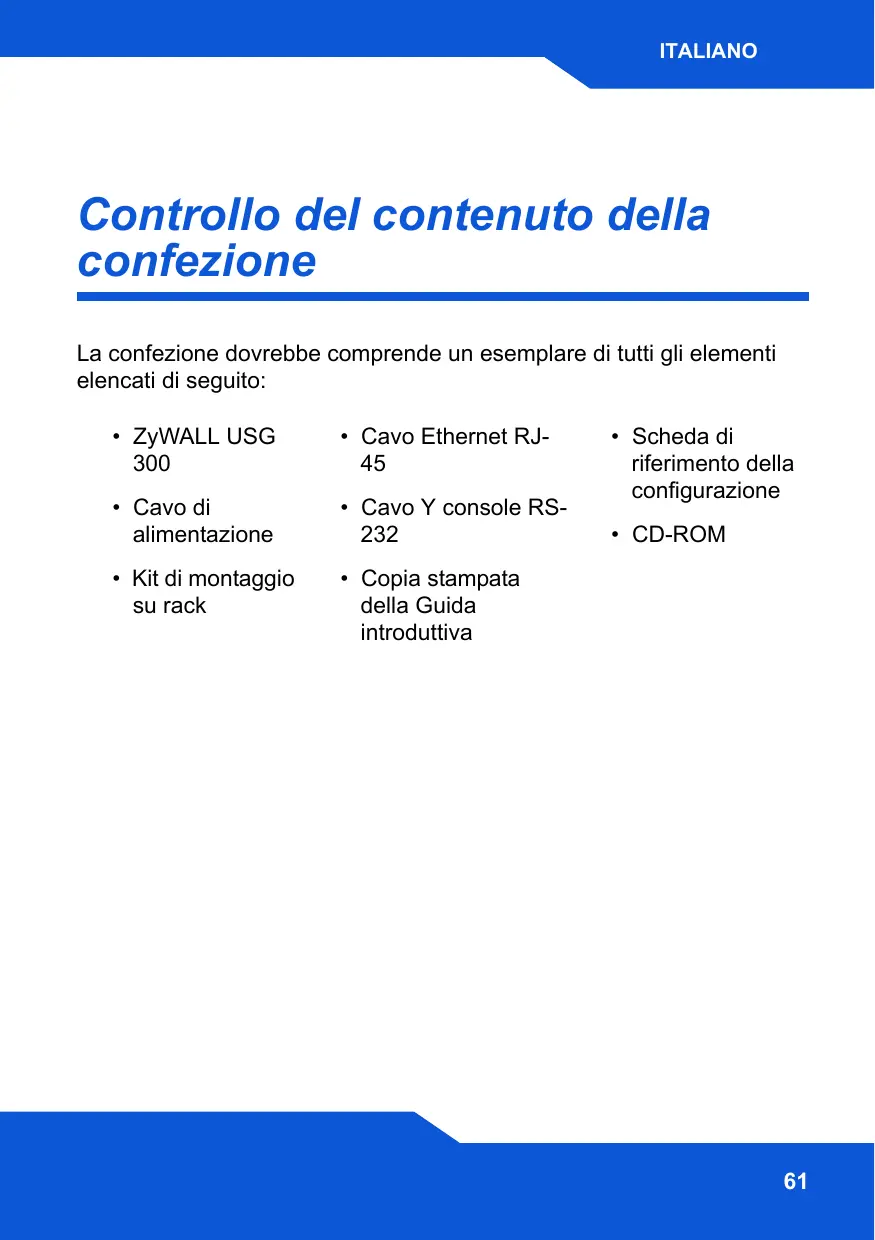

Controllo del contenuto della confezione

La confezione dovrebbe comprende un esemplare di tutti gli elementi elencati di seguito:

+ ZyWALL USG + Cavo Ethernet RJ- + Scheda di 300 45 riferimento della + Cavo di + Cavo Y console RS- configurazione alimentazione 232 + CD-ROM

+ Kit di montaggio + Copia stampata su rack della Guida introduttiva

Installazione su rack

Montare lo ZyWALL in un rack da 19 pollici o appoggiarlo su una superficie piana e stabile.

Lasciare 10 cm di spazio ai lati e 20 cm dietro.

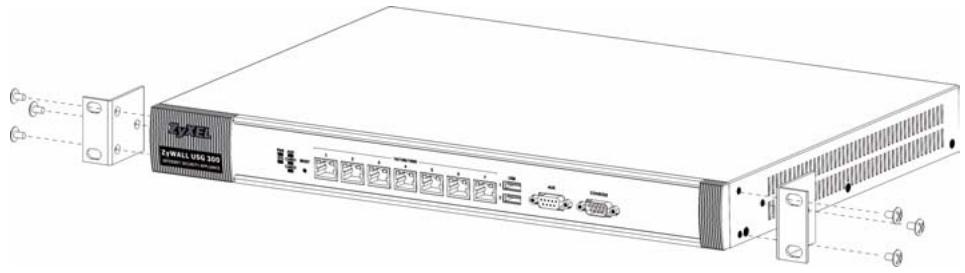

1. Allineare una staffa con i fori su un lato dello ZyWALL, quindi fissarlo con le viti fornite in dotazione. Fissare l'altra staffa allo stesso modo.

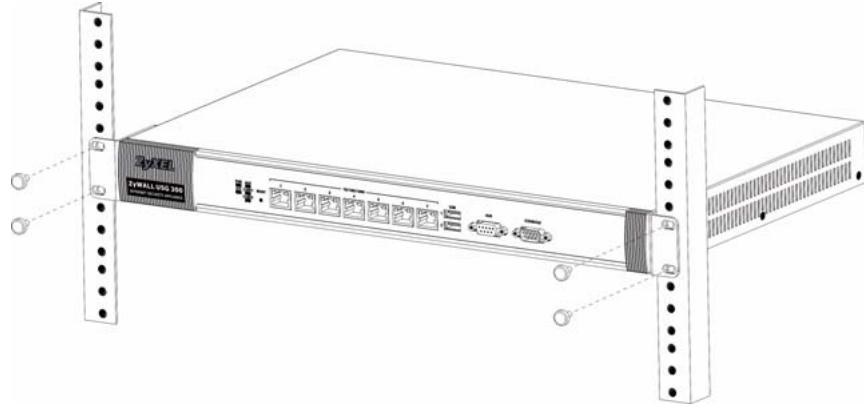

2. Dopo aver fissato entrambe le staffe, inserire lo ZyWALL nel rack allineando i fori delle staffe con i fori corrispondenti sul rack. Fissare lo ZyWALL al rack con le viti di montaggio su rack.

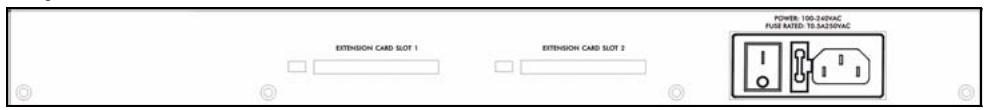

Collegamento dell'hardware

Verificare che l'interruttore di accensione dietro sia spento prima di effettuare i collegamenti dell'hardware.

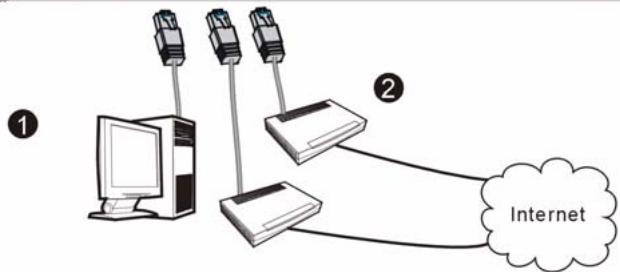

1. Si consiglia di configurare ZyWALL prima di utilizzarlo per proteggere la rete. Utilizzare un cavo Ethernet per collegare un computer alla porta 1.

2. Utilizzare altri cavi Ethernet per collegare la porta 2 e/o la porta 3 a un jack Ethernet con accesso a Internet.

3. Utilizzare il cavo di alimentazione fornito a corredo per collegare la presa di alimentazione (situata dietro all'apparecchio) a una presa elettrica.

4. Posizionare l'interruttore di accensione sulla posizione di accensione e guardare il pannello anteriore. La luce PWR si accende. La luce SYS lampeggia durante il test e l'inizializzazione del sistema, quindi resta accesa quando il sistema è pronto.

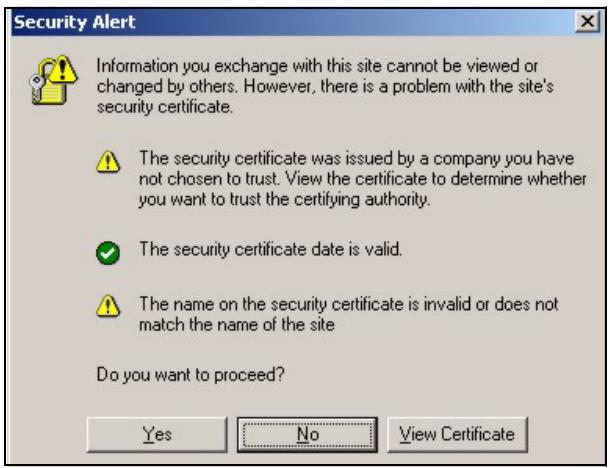

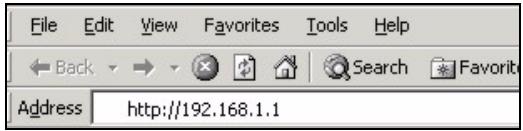

A N certificate. di protezione o una .

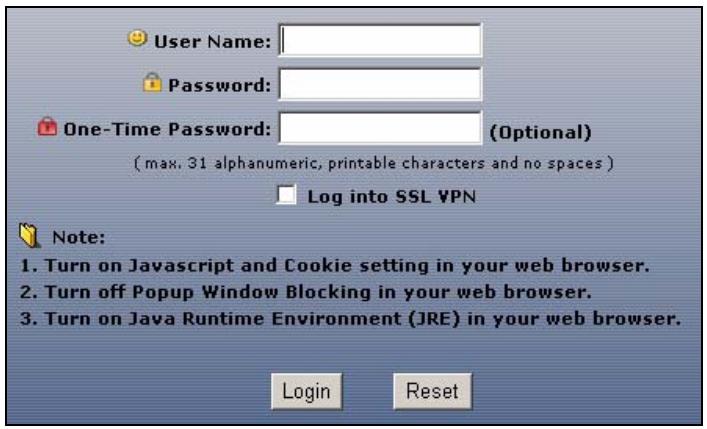

3. Immettere admin come nome utente e 1234 come password. Fare clic su Login.

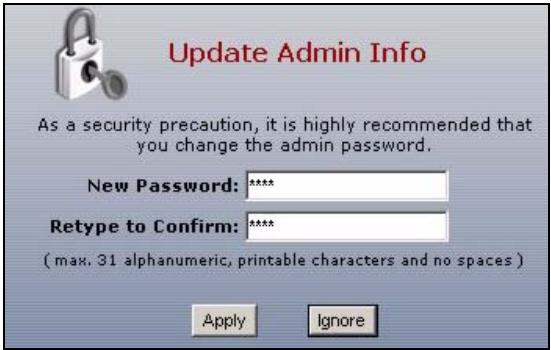

4. È vivamente consigliato A cambiare la password. Digitare e ridigitare una nuova password, quindi fare clic su Applica.

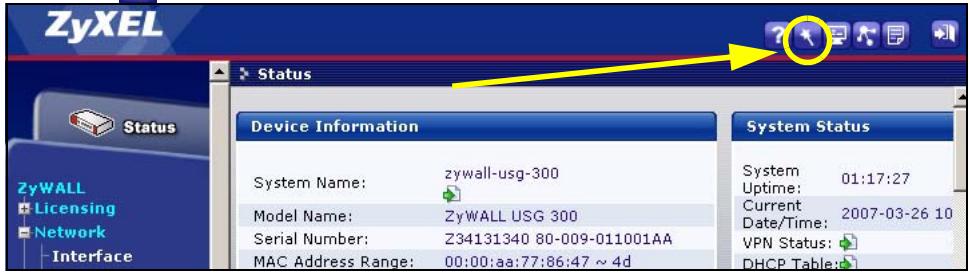

Viene aperta la schermata Stato. Fare clic sull'icona della procedura

wall-usg- Syst 2yWALL System Name: : Il-usg-300 Uptime, 0117127

# Licensing Mode Name: ZywauL usG 300 Curent 2007-05-26 10

Network Serial Number: 234131340 80-009-0110014A VPN Status: &) [interface MAC Address Range: — 00:00:22:77:86:47 = 4d DHCP Tablerd

Utilizzare la configurazione guidata per connettersi a Internet e registrare il ZyWALL e/o attivare i servizi offerti per valutazione, come ad esempio IDP e il filtraggio dei contenuti.

Utilizzare l'installazione guidata solo per la configurazione iniziale partendo dalla configurazione predefinita.

Le modifiche apportate all'installazione guidata potrebbero non essere applicate se è già stata modificata la configurazione di ZyWALL.

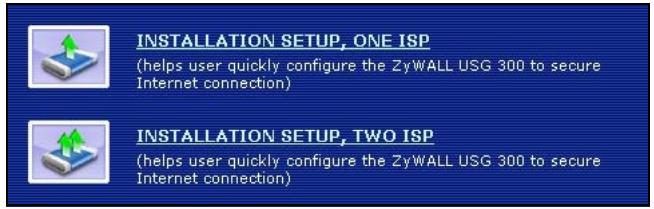

+ CONFIGURAZIO NE INSTALLAZIONE

; UNO ISP [ INSTALLATION SETUP, TWO L imposta una ure the singola

connessione a Internet per ge2.

CONFIGURAZIONE INSTALLAZIONE, DUE ISP imposta connessioni a Internet per ge2 e ge3.

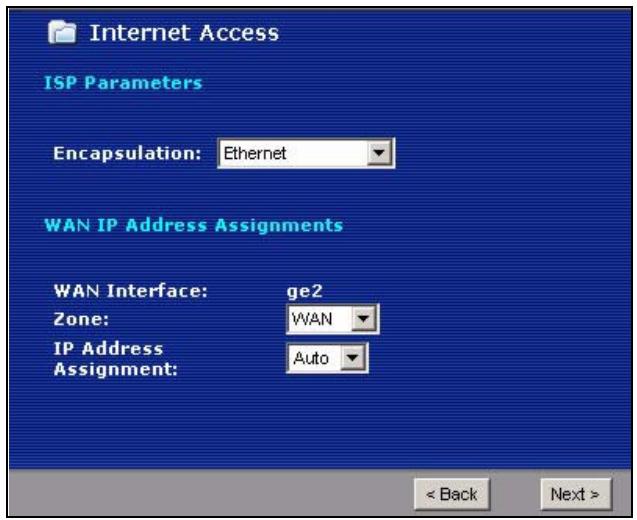

procedura guicata fa Internet Access

variano a seconda del ISF PME tipo di incapsulamento utilizzato. Vedere le Encapsulation: informazioni fornite dall'ISP e le schermate WAN IP Address Assignments della guida online per en =

: nterface: ge: sapere cosa immettere zone: Fun | in ciascun campo. 1P Address Fo Lasciare un campo SEsvrment

vuoto se non si possiedono queste informazioni.

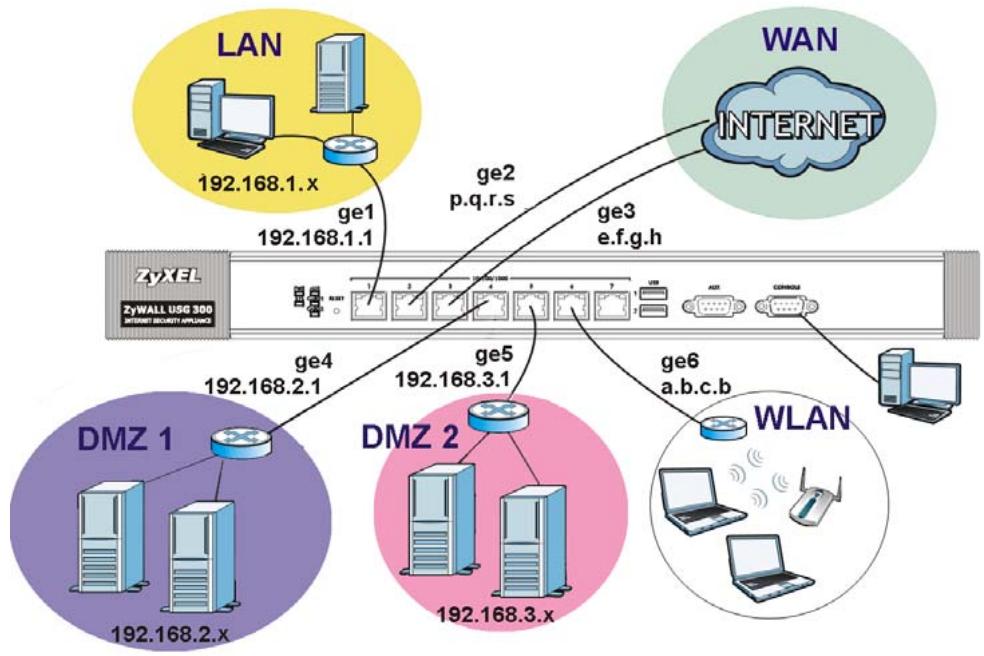

Impostazioni predefinite e dettagli delle porte

ZyWALL è configurato per la seguente topologia di rete per impostazione predefinita.

Porta cia Zona impostazioni con impostazioni DHCP predefinite 1 ge LAN 192.168.1.1, server LAN protetta DHCP abilitato 2,3 ge2, ge3 WAN Client DHCP Connessioni a Internet 4 ge4 DMZ 192.168.2.1, server Server pubblici (quali DHCP disabilitato ad esempio Web, e- mail e FTP) 5 ge5 DMZ 192.168.3.1, server Server pubblici (quali DHCP disabilitato ad esempio Web, e- mail e FTP) 6 ge6 WLAN 10.59.0.1, server Access Point DHCP abilitato 7 ge7 Nessun | Nessuno, server Nessuna o DHCP disabilitato Configurazione AUX aux Nessun | Nessuno Modem ausiliario (COMPOSIZI o ONE DI BACKUP) CONSOLE Na Nessun | Nessuno Gestione locale

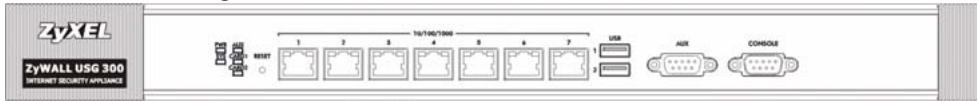

Etichetta Tipo Descrizione

USB USB Collegare la scheda wireless 3G (USB) per accedere a Internet tramite rete 3G. Nell'istante in cui scriviamo è possibile utilizzare la Huawei E220, E270.

P1-P7 RJ-45 Utilizzare cavi Ethernet categoria 5 da 8 conduttori o superiori per collegare router, switch, computer, Access Point e cosi via.

AUX RS-232 | Utilizzare un cavo console RS-232 per collegare il

(COMPOSIZIO modem di accesso remoto/connessione di riserva.

CONSOLE RS-232 | Utilizzare un cavo console RS-232 per collegare un computer locale per una gestione basata sui comandi.

EXTENSION PCMCI | Inserire una scheda LAN wireless per utilizzare la

CARD SLOT A funzione LAN wireless. Nell'istante in cui scriviamo à

possibile utilizzare la scheda wireless G-170S di ZyXEL. Ë in opzione possibile inserire una scheda wireless 3G per accedere a Internet senza fili tramite una rete 3G. Nell'istante in cui scriviamo, è possibile utilizzare una scheda wireless 3G Sierra Wireless AC850, AC860, AC880 o AC881.

Risoluzione dei problemi

Nessuno dei LED è acceso.

Assicurarsi di aver collegato il cavo di alimentazione a ZyWALL e a una sorgente di alimentazione appropriata. Assicurarsi che ZyWALL sia acceso. Controllare tutti i collegamenti dei cavi.

Se i LED continuano a non accendersi, potrebbe esserci un guasto hardware. In questo caso, è opportuno rivolgersi al rivenditore locale.

Impossibile accedere a ZyWALL dalla LAN.

Controllare il collegamento dei cavi tra ZyWALL e il computer o lo switch. Vedere la sezione per i dettagli.

Eseguire il ping di ZyWALL da un computer della LAN. Verificare che la scheda Ethernet del computer sia installata e correttamente funzionante. Verificare inoltre che il suo indirizzo IP sia nella stessa subnet di ZyWALL.

Nel computer, fare clic su Start, (Tutti i) Programmi, Accessori e quindi Prompt dei comandi. Nella finestra Prompt dei comandi, digitare "ping" seguito dall'indirizzo IP LAN di ZyWALL (192.168.1.1 è l'indirizzo predefinito) e quindi premere [Invio]. ZyWALL dovrebbe rispondere.

Se si è dimenticata la password di ZyWALL, utilizzare il pulsante RESET. Premere il pulsante per circa 5 secondi (oppure finché il LED PWR non inizia a lampeggiare), quindi rilasciarlo. Questa operazione riporta ZyWALL ai valori predefiniti (la password à 1234, l'indirizzo IP LAN è 192.168.1.1, e cosi via; vedere la Guida dell'utente per i dettagli).

Se si è dimenticato l'indirizzo IP di ZyWALL, è possibile utilizzare i comandi tramite la porta console per conoscerlo. Collegare il computer alla porta CONSOLE utilizzando un cavo console. Il computer dovrebbe disporre di un programma di comunicazione di emulazione terminale (come ad esempio HyperTerminal); impostare l'emulazione di terminale VT100, nessuna parità, 8 bit di dati, 1 bit di stop, nessun controllo di flusso e velocità della porta pari a 115200 bps.

Impossibile accedere a Internet.

Controllare il collegamento di ZyWALL al jack Ethernet con accesso a Internet. Assicurarsi che il dispositivo gateway verso Internet (quale ad esempio un modem DSL) funzioni correttamente.

Controllare lo stato di ge2 nella schermata Stato. Utilizzare nuovamente la configurazione guidata dell'installazione e verificare di aver immesso le impostazioni corrette
