BEDIENUNGSANLEITUNG PT100 OPTOMA

3. Bedienungsanleitung

4. Zusatzinformationen

Registrierte Marken: DLP und das DLP-Logo sind eingetragene Marken von Texas Instruments DE-1 Wichtige Sicherheitshinweise Warnung Wenn das Gerät mit einem polarisierten Stecker geliefert wird, dürfen Sie es zur Verhinderung eines Stromschlags nicht mit einem Verlängerungskabel, Mehrfachstecker oder anderen Steckdosen verbinden, bei denen der Stecker (die Kontaktstifte) nicht vollständig eingesteckt werden kann. Zur Vermeidung von Brand- und Stromschlaggefahr setzen Sie dieses Gerät keinem Regen oder Feuchtigkeit aus. Richten Sie zur Vermeidung von Stromschlaggefahr den breiteren Kontakt des Steckers am breiteren Schlitz aus; stecken Sie den Stecker vollständig hinein. Dieses Blitzzeichen mit Pfeilspitze innerhalb eines gleichseitigen Dreiecks soll Sie davor warnen, dass sich im Inneren des Produktgehäuses unisolierte gefährliche Spannung befindet, die ausreichend stark ist, bei Menschen einen Stromschlag zu verursachen. Warnung: Entfernen Sie zur Reduzierung der Stromschlaggefahr nicht die Abdeckung (oder Rückseite). Es befinden sich keine vom Benutzer reparierbaren Komponenten im Inneren. Überlassen Sie Reparaturarbeiten qualifiziertem Fachpersonal. Das Ausrufezeichen innerhalb eines gleichseitigen Dreiecks soll Sie auf wichtige Bedienungs- und Wartungs- (Reparatur-) Hinweise in der dem Gerät beiliegenden Literatur hinweisen.

Lesen Sie sich diese Anweisungen durch. Bewahren Sie die Anweisungen auf. Befolgen Sie alle Warnhinweise. Befolgen Sie alle Anweisungen. Installieren Sie den Projektor und das Netzteil entsprechend den Anweisungen des Herstellers. Verwenden Sie nur das vom Hersteller angegebene Zubehör. Die Leistungsangaben des Projektors befinden sich an der Unterseite des Gehäuses; die Leistungsangaben des Netzteils befinden sich an der Rückseite des Gehäuses.

8. Setzen Sie den Projektor und das Netzteil keinem Spritz- oder Tropfwasser aus; platzieren Sie keine

mit Flüssigkeiten gefüllten Gegenstände, wie z. B. Vasen auf dem Projektor oder Netzteil.

9. Zum vollständigen Trennen von der Stromversorgung müssen Sie den Netzstecker des Netzteils aus

der Steckdose ziehen.

10. Der Netzstecker des Netzteils sollte während des Betriebs stets frei zugänglich sein; entfernen Sie

mögliche Hindernisse.

11. Blockieren Sie die Belüftungsöffnungen nicht.

12. Platzieren Sie den Projektor und das Netzteil nicht in der Nähe von Wärmequellen wie z. B.

Heizungen, Heizungsgittern, Öfen und anderen wärmeerzeugenden Geräten (inklusive Verstärkern).

13. Halten Sie Kunststoffteile, Papier und brennbare Materialien mindestens 0,5 m vom Projektorobjektiv

und den Lüftungsöffnungen entfernt.

14. Trennen Sie den Projektor und das Netzteil während eines Gewitters vom Stromnetz; unterbrechen

Sie die Stromversorgung auch, wenn das Gerät längere Zeit nicht benutzt wird.

15. Reinigen Sie den Projektor und das Netzteil nur mit einem trockenen Tuch.

16. Blicken Sie nicht direkt in das Objektiv, wenn der Projektor eingeschaltet ist.

17. Wenn der Projektor und/oder das Netzteil beschädigt wurde(n), ist eine Reparatur erforderlich.

Überlassen Sie alle Reparaturarbeiten qualifiziertem Fachpersonal. DE-2 Wichtige Sicherheitshinweise Verbraucherhinweise FCC-Erklärung: Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: (1) Dieses Gerät darf keine Störungen verursachen, und (2) dieses Gerät muss jegliche empfangenen Störungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können. Warnung: Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Übereinstimmung verantwortlichen Stelle zugelassen sind, können die Berechtigung des Anwenders zum Betrieb der Ausrüstung erlöschen lassen. Hinweis: Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß Teil 15 der FCC-Regularien übereinstimmend befunden. Diese Grenzwerte wurden geschaffen, um angemessenen Schutz gegen Störungen beim Betrieb in Wohngebieten zu gewährleisten. Dieses Gerät erzeugt, verwendet und kann Hochfrequenzenergie abstrahlen und kann - falls nicht in Übereinstimmung mit den Bedienungsanweisungen installiert und verwendet - Störungen der Funkkommunikation verursachen. Allerdings ist nicht gewährleistet, dass es in bestimmten Installationen nicht zu Störungen kommt. Falls diese Ausrüstung Störungen des Radio- oder Fernsehempfangs verursachen sollte, was leicht durch Ausschalten der Ausrüstung herausgefunden werden kann, wird dem Anwender empfohlen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beseitigen:

• Neuausrichtung oder Neuplatzierung der Empfangsantenne(n).
• Vergrößern des Abstands zwischen Ausrüstung und Empfänger.
• Anschluss der Ausrüstung an einen vom Stromkreis des Empfängers getrennten Stromkreis.

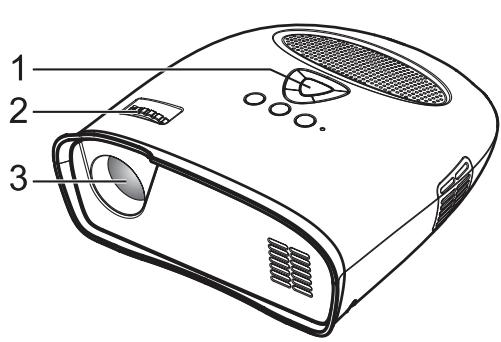

• Hinzuziehen des Händlers oder eines erfahrenen Radio-/Fernsehtechnikers. IC-Erklärung: Dieses Digitalgerät der Klasse B erfüllt die Richtlinien der Canadian ICES-003. „Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.” DE-3 Ihr Projektor Über Ihren Projektor

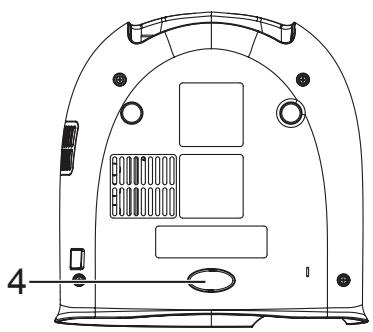

4. Höhenverstellbarer Fuß

Vorsicht: Sicherheitshinweise

1. Verwenden Sie den Projektor nicht in der Nähe von Geräten, die starke Hitze erzeugen.

2. Verwenden Sie den Projektor nicht an Orten, an denen er übermäßigem Staub ausgesetzt ist. Staub

kann Fehlfunktionen des Systems und eine automatische Abschaltung des Projektors verursachen.

3. Achten Sie darauf, den Projektor an einem gut belüfteten Ort aufzustellen.

4. Blockieren Sie die Lüftungsschlitze und Öffnungen am Projektor nicht.

5. Achten Sie darauf, den Projektor innerhalb der Betriebstemperatur zur betreiben (5 °C bis 35 °C).

6. Betreiben und lagern Sie den Projektor nicht an Orten mit hoher Feuchtigkeit.

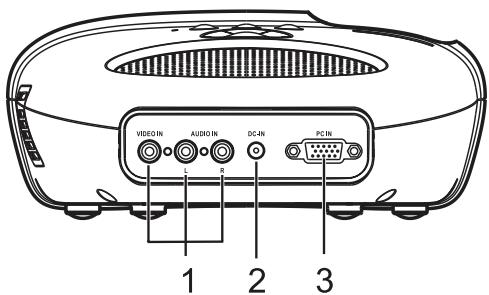

Projektor anschließen

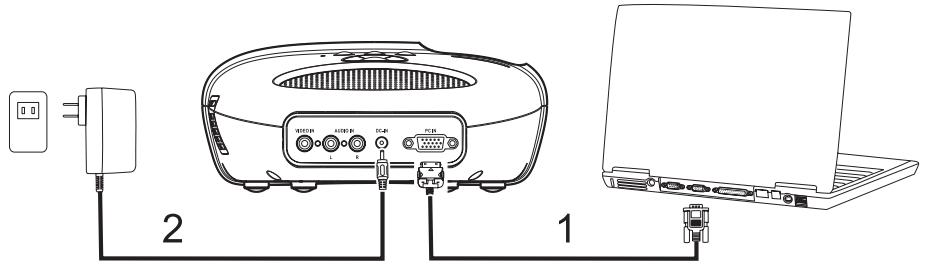

Vorsicht: Befolgen Sie vor der Durchführung der in diesem Abschnitt beschriebenen Verfahren die Sicherheitshinweise auf den Seiten 2 und 3. DE-4 Projektor anschließen An einen Computer anschließen Über ein VGA-Kabel an einen Computer anschließen

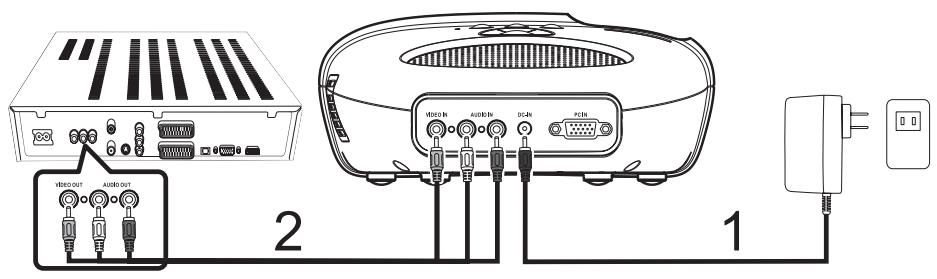

An einen DVD-Player anschließen Über ein Composite Video-Kabel an einen DVD-Player anschließen

2. Composite Video-Kabel

DE-5 Projektor verwenden Projektor einschalten Hinweis: Schalten Sie zuerst den Projektor, dann die Bildquelle ein.

1. Schließen Sie das Composite Video- oder VGA-Kabel am Projektor an.

2. Schließen Sie das Composite Video- oder VGA-Kabel an der Bildquelle an.

3. Drücken Sie die POWER ON/OFF-Taste (die Position der POWER ON/OFF-Taste entnehmen Sie bitte

„Projektor verwenden“ auf Seite 8).

4. Schalten Sie Ihre Bildquelle ein (Computer, DVD-Player, etc.).

6. Falls sich die aktuelle Quelle von der zuvor verwendeten Quelle unterscheidet, wählten Sie mit der

SOURCE-Taste bitte die Quelle, die Sie anzeigen möchten. (Hinweis: Der DLP Projektor ist standardmäßig auf die Composite Video-Quelle eingestellt). Wenn bei Composite Video oder PC VGA die Meldung „Source not found (Quelle nicht gefunden)“ auf der Leinwand erscheint, prüfen Sie bitte, ob die entsprechenden Kabel korrekt angeschlossen sind. Wenn mehrere Bildquellen am Projektor angeschlossen sind, können Sie mit der SOURCE-Taste am Bedienfeld die gewünschte Bildquelle auswählen. Projektor ausschalten Hinweis: Trennen Sie den Projektor von der Stromversorgung, nachdem Sie ihn entsprechend des nachstehenden Verfahrens ordnungsgemäß heruntergefahren haben.

1. Drücken Sie die POWER ON/OFF-Taste.

2. Die Lüfter laufen noch einige Sekunden weiter.

3. Trennen Sie das Netzteil.

4. Trennen Sie alle Composite Video-/PC- (VGA-) Kabel vom Projektor.

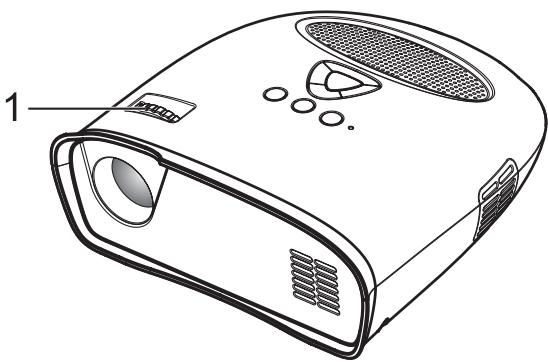

Projektorfokus anpassen

1. Drehen Sie den Fokusring, bis das Bild klar angezeigt wird. Der Projektor fokussiert auf eine

Entfernung von 60 bis 366 cm.

2. Verschieben Sie den Projektor zum Vergrößern / Verkleinern nach vorne / hinten.

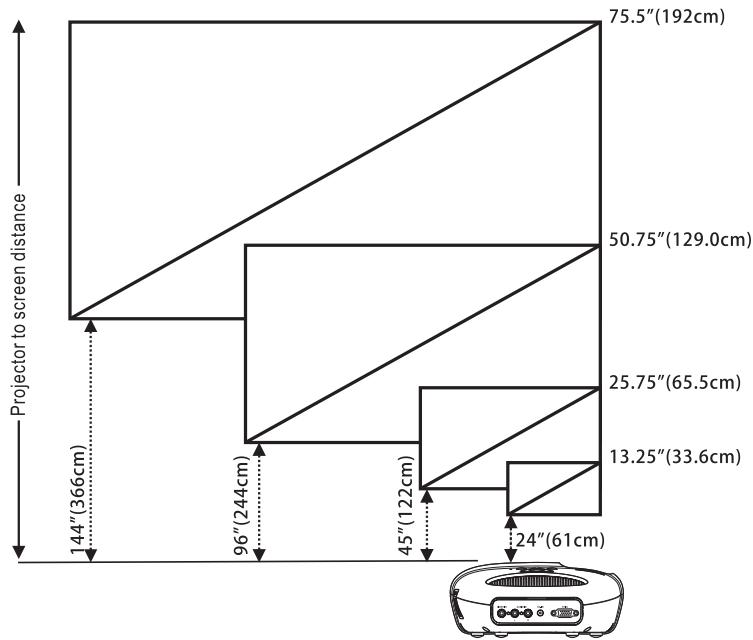

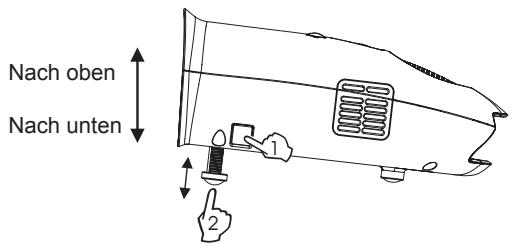

DE-6 Projektor verwenden Größe des projizierten Bildes anpassen Abstand zwischen Projektor und Leinwand Abstand Breite Höhe Diagonale 61 cm 29,3 cm 16,5 cm 13,25 Zoll (33,6 cm) 122 cm 57 cm) 32 cm 25,75 Zoll (65,5 cm) 244 cm 366 cm 112,4 cm 168 cm 62,5 cm 94 cm 50,75 Zoll (129 cm) 75,5 Zoll (192 cm) Winkel anpassen Der vordere Fuß ist höhenverstellbar; indem Sie die seitliche Taste (1) drücken, den Fuß (2) wie gewünscht zum Kippen des projizierten Bildes ausziehen oder hineinschieben und die Taste dann zum Einrasten wieder freigeben. Nach oben Nach unten

DE-7 Projektor verwenden Bedienfeld benutzen

1. POWER ON/OFF (Ein-/Austaste) – Zum Ein- und Ausschalten des Projektors. Weitere Informationen

finden Sie in den Abschnitten „Projektor einschalten“ und „Projektor ausschalten“ auf Seite 6.

2. SOURCE (Quelle) – Zum Umschalten zwischen den Eingängen PC VGA und Composite Video.

3. MENU (Menü) – Zum Einblenden des Bildschirmmenüs.

4. , - Zur Auswahl von Menüelementen, wenn das Bildschirmmenü eingeblendet ist.

5. /VOL+ , VOL- - Zum Anpassen der OSD-Einstellungen im angezeigten Bildschirmmenü. Zum

Erhöhen/Verringern des Lautstärkepegels, wenn das Bildschirmmenü nicht eingeblendet ist. OSD-Menü nutzen Der Projektor verfügt über ein Bildschirmmenü, das durch Betätigen der MENU-Taste eingeblendet werden kann (unabhängig davon, ob eine Bildquelle angeschlossen ist). Mit den Tasten / am Bedienfeld navigieren Sie durch die Register des Hauptmenüs. Drücken Sie zur Auswahl einer Option die Taste /VOL+ oder VOL- am Bedienfeld. Wenn ein Element ausgewählt ist, wird dessen Name nicht mehr grau, sondern schwarz angezeigt. DE-8 Projektor verwenden Menübedienung Drücken Sie zum Aufrufen der obersten Menüebene die MENU-Taste. Wählen Sie mit den Tasten und zwischen den Menüs Image Preferences (Bildpräferenzen), Image Size (Bildgröße), Image Orientation (Bildausrichtung), Input Source (Bildquelle) und Language(Spracheinstellungen). Image Preferences(Bildpräferenzen)-Menü Wählen Sie mit den Tasten /VOL+ und /VOL- zwischen Bright Mode (Hell-Modus), Standard Mode (Standardmodus) und Video Mode (Videomodus). BRIGHT (Hell) – Beim Betrachten von Bildern in gut beleuchteten Räumen auswählen. STANDARD (Standard) – Beim Anschließen an eine Xbox 360 / PS2 / PS3 / Wii oder beim Betrachten der Bilder von einem Computer auswählen. VIDEO (Video) – Beim Betrachten von Bildern, die relativ dunkel angezeigt werden sollen (z. B. Filmund Musikvorführungen), auswählen. Image Size(Bildgröße)-Menü Wählen Sie mit den Tasten /VOL+ und /VOL- zwischen 4x3 (Normal) und 16x9 (Gestreckt). 4x3 (Normal) – Beim Betrachten von Bildern, die bei einem 4:3-Seitenverhältnis angezeigt werden sollen, auswählen. 16x9 (Gestreckt) – Beim Betrachten von Bildern, die mit einem Seitenverhältnis von 16:9 angezeigt werden sollen, bzw. zum Ausfüllen der gesamten Leinwand bei PC VGA-Bildern auswählen (werkseitige Standardeinstellung bei Composite Video & PC VGA). Image Orientation(Bildausrichtung)-Menü Wählen Sie mit den Tasten /VOL+ und /VOL- zwischen Front Projection (Frontprojektion), Short Edge Flip (H. Spiegeln), Long Edge Flip (V. Spiegeln), Short+Long Edge Flip (H.+V. Spiegeln), damit das Bild in derselben Ausrichtung wie der Buchstabe „R“ neben der jeweiligen Option angezeigt wird. (Werkseitige Standardeinstellung ist Front Projection (Frontprojektion) DE-9 Projektor verwenden Image Source(Bildquelle)-Menü Wählen Sie mit den Tasten /VOL+ und /VOL- den Eingang Composite Video oder PC VGA. (Werkseitige Standardeinstellung ist Composite Video) Composite Video-Anzeige Nachdem eine Composite Video-Quelle angeschlossen wurde, wird die Meldung „Composite Video OSD (Composite Video-Anzeige)“ möglicherweise noch einige Sekunden lang angezeigt, bis die Erkennung der Quelle abgeschlossen ist; daraufhin erscheint das Composite Video-Bild auf der Leinwand. Wenn Composite Video nicht erkannt wird, erscheint die Meldung „Composite Video Source Not Found OSD (Composite Video-Quelle nicht gefunden)“. Bitte überprüfen Sie in diesem Fall, ob die Composite Video-Quelle angeschlossen und eingeschaltet ist. PC VGA-Anzeige Nachdem eine PC- (VGA-) Quelle angeschlossen wurde, wird die Meldung „PC VGA OSD (PC VGA-Anzeige)“ möglicherweise noch einige Sekunden lang angezeigt, bis die Erkennung der Quelle abgeschlossen ist; daraufhin erscheint das PC- (VGA-) Bild auf der Leinwand. Wenn PC (VGA) nicht erkannt wird, erscheint die Meldung „PC VGA Source Not Found OSD (PC VGAQuelle nicht gefunden)“. Bitte überprüfen Sie in diesem Fall, ob die PC- (VGA-) Quelle angeschlossen und deren Auflösung auf 640 x 480 bei 60 Hz, 800 x 600 bei 60 Hz oder 1024 x 768 bei 60 Hz eingestellt ist. Wenn es sich bei der PC- (VGA-) Quelle um einen Apple™-PC handelt, sollte die Auflösung auf 1024 x 768 bei 60 Hz eingestellt sein. DE-10 Projektor verwenden Spracheinstellungen Wählen Sie mit den Tasten /VOL+ und /VOL- zwischen den Sprachen English, Francais, Deutsche, Nederlands, Español. Audio Passen Sie die Lautstärke des Lautsprechers mit Hilfe der Tasten /VOL+ und /VOL- an; anschließend wird kurz ein Symbol bzw. eine Lautstärkeleiste eingeblendet. Wenn die Lautstärke auf das Minimum reduziert wird, wird kurz das Stumm-Symbol angezeigt. Auf Werkseinstellungen zurücksetzen und - wenn Sie diese Tasten gleichzeitig drücken, wird der Projektor auf die werkseitigen Standardeinstellungen zurückgesetzt. DE-11 Problemlösung zu Ihrem Projektor Falls Probleme mit Ihrem Projektor auftreten, beachten Sie bitte die nachstehenden Tipps zur Problemlösung. Problem Mögliche Lösung Es erscheint kein Bild auf der Leinwand Stellen Sie bei Verwendung eines tragbaren Computers sicher, dass der externe Grafikanschluss aktiviert ist. Achten Sie darauf, dass alle Kabel sicher angeschlossen sind. Siehe Seite 5. Stellen Sie sicher, dass die Kontaktstifte der Anschlüsse nicht verbogen oder abgebrochen sind. Bildlauf, zerteiltes oder falsch angezeigtes Bild Rechtsklicken Sie auf einen leeren Bereich Ihres Windows-Desktops; klicken Sie auf „Eigenschaften“, wählen Sie das „Einstellungen“Register. Achten Sie darauf, dass die Einstellung des externen Monitoranschlusses 640 x 480, 800 x 600 oder 1024 x 768 Pixel beträgt. Falls Probleme bei der Änderung der Auflösung auftreten oder die Anzeige einfriert, starten Sie alle Geräte sowie den Projektor neu. Sollte das Problem bestehen bleiben, aktualisieren Sie bitte den Grafikkartentreiber (Videotreiber) auf die neueste Version; versuchen Sie es anschließend noch einmal. Das Bild ist unscharf Passen Sie den Fokusring am Projektorobjektiv an. Stellen Sie sicher, dass sich die Projektionsleinwand im erforderlichen Abstand zum Projektor befindet (60 cm bis 366 cm). Das Bild erscheint gestreckt Bitte passen Sie die Einstellung im Image Size(Bildgröße)-Menu auf das richtige Seitenverhältnis entsprechend des angezeigten Quellvideos an. Projektor stoppt Der Projektor ist überhitzt. Schalten Sie das Anzeigegerät wieder ein, nachdem der Projektor abgekühlt ist. Sollte das Problem fortbestehen, wenden Sie sich bitte an den Kundendienst. Lüfter stoppt, dann stoppt der Projektor Ein Projektorlüfter ist ausgefallen, der Projektor schaltet sich automatisch aus. Sollte das Problem fortbestehen, wenden Sie sich bitte an den Kundendienst. DE-12 CONTENIDO Contenido del paquete---------------------------------------------------------------------------------------------------- ES-1 Instrucciones de seguridad importantes--------------------------------------------------------------------------ES2-3 Su proyector------------------------------------------------------------------------------------------------------------------ ES-4 Acerca de su proyector------------------------------------------------------------------------------------------------------ ES-4 Conexión del proyector--------------------------------------------------------------------------------------------------ES4-5 Conexión de un ordenador------------------------------------------------------------------------------------------------- ES-5 Conexión de un reproductor de DVD------------------------------------------------------------------------------------ ES-5 Utilización del proyector----------------------------------------------------------------------------------------------- ES6-11 Encendido del proyector---------------------------------------------------------------------------------------------------- ES-6 Apagado del proyector------------------------------------------------------------------------------------------------------ ES-6 Ajuste del enfoque del proyector----------------------------------------------------------------------------------------- ES-6 Ajuste del tamaño de imagen de proyección-------------------------------------------------------------------------- ES-7 Ajuste del ángulo------------------------------------------------------------------------------------------------------------- ES-7 Utilización del panel de control-------------------------------------------------------------------------------------------- ES-8 Utilización del menú en pantalla------------------------------------------------------------------------------------------ ES-8 Operaciones del menú--------------------------------------------------------------------------------------------------- ES9-11 Audio----------------------------------------------------------------------------------------------------------------------------ES-11 Solución de los problemas del proyector-------------------------------------------------------------------------ES-12
