OWM3000ST - Projektorzubehör OPTOMA - Kostenlose Bedienungsanleitung

Produkttyp	Wandhalterung für Projektor
Marke	Optoma
Modell	OWM3000ST
Nettogewicht	6,8 kg (15 lb)
Maximale Tragfähigkeit	7,5 kg (16,5 lb) mit Sicherheitsfaktor 4
Ausziehbare Länge	495 mm bis 1250 mm (19 bis 49 Zoll)
Vertikaler Neigungswinkel	±5°
Horizontale Rotation	±5°
Horizontale Rollverstellung	±5°
Material	Stahl (Schätzung)
Farbe	Schwarz (Schätzung)
Kompatible Wandtypen	Beton, Trockenbau, Calciumsilikatplatte
Enthaltene Befestigungen	Schrauben M6x55, Ankerdübel 10 mm, Inbusschlüssel L5 und L3, Schrauben M4x8, M6x15 usw.
Installationsschritte	Wandmontage, Arm montieren, Projektor befestigen, Bildeinstellungen
Projektorkompatibilität	Bestimmte Optoma Modelle (EH415ST, W305ST, X308ST usw.) - siehe Liste
Zertifizierung	TÜV
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen
Erforderliche Anzahl Personen für die Installation	Mindestens 2 Personen
Verwendungszweck	Befestigung des Projektors an der Wand mit präzisen Einstellungen

Häufig gestellte Fragen - OWM3000ST OPTOMA

Welche Projektoren sind mit der Halterung OWM3000ST kompatibel?

Die Halterung ist mit einer Auswahl von Optoma-Projektoren kompatibel, darunter die Modelle EH415ST, W305ST, X308ST, W308ST, ZU500TST, 4K550ST und andere. Die vollständige Liste finden Sie in der Tabelle der Anleitung.

Was ist die maximale Tragfähigkeit der Halterung?

Die maximale Tragfähigkeit beträgt 7,5 kg (16,5 lb) mit einem Sicherheitsfaktor von 4, TÜV-zertifiziert.

Wie installiere ich die Halterung an einer Betonwand?

Verwenden Sie für eine Betonwand die mitgelieferten Schrauben M6x55 und Ankerdübel. Bohren Sie Löcher, setzen Sie die Dübel ein, befestigen Sie dann die Wandplatte mit den Schrauben und ziehen Sie sie mit dem Inbusschlüssel L5 fest.

Kann diese Halterung an einer Trockenbauwand installiert werden?

Ja, aber die Wand muss mindestens 20x30 cm groß und maximal 76,2 mm dick sein. Verwenden Sie nur die Schrauben M6x55 ohne Dübel und befestigen Sie sie fest in der Mitte der Platte.

Wie stelle ich die Neigung des Projektors nach der Installation ein?

Lockern Sie leicht die Schrauben für die vertikale Neigungseinstellung (Schritt 7) und die horizontale Rollverstellung (Schritt 8), um das Bild auszurichten. Verwenden Sie die vorgesehenen Knöpfe für eine präzise Einstellung.

Wie verwalte ich die Kabel mit dieser Halterung?

Die Strom- und Signalkabel können im Inneren des Arms der Halterung verlegt werden. Lösen Sie die Schrauben des Arms, verlängern Sie ihn um etwa 100 mm, führen Sie die Kabel durch und ziehen Sie die Schrauben wieder fest. Es gibt drei mögliche Durchführungen.

Ist die Halterung zertifiziert?

Ja, die Halterung ist TÜV-zertifiziert mit einem Sicherheitsfaktor von 4, was eine zuverlässige Nutzung gewährleistet.

Welche Werkzeuge werden für die Installation benötigt?

Die Inbusschlüssel L5 und L3 sind im Kit enthalten. Sie benötigen außerdem eine Bohrmaschine (je nach Wand) und eine Wasserwaage.

Kann ich diese Halterung für einen Projektor einer anderen Marke als Optoma verwenden?

Die Halterung ist für Optoma-Projektoren ausgelegt, kann aber auch für andere Projektoren mit kompatiblen Befestigungslöchern (universelles Lochmuster) geeignet sein. Überprüfen Sie vor der Verwendung die Abmessungen und das Gewicht Ihres Projektors.

Wie reinige und pflege ich die Halterung?

Reinigen Sie die Halterung regelmäßig mit einem weichen, trockenen Tuch. Verwenden Sie keine Scheuermittel. Überprüfen Sie regelmäßig den festen Sitz der Schrauben und den Zustand der Befestigungen.

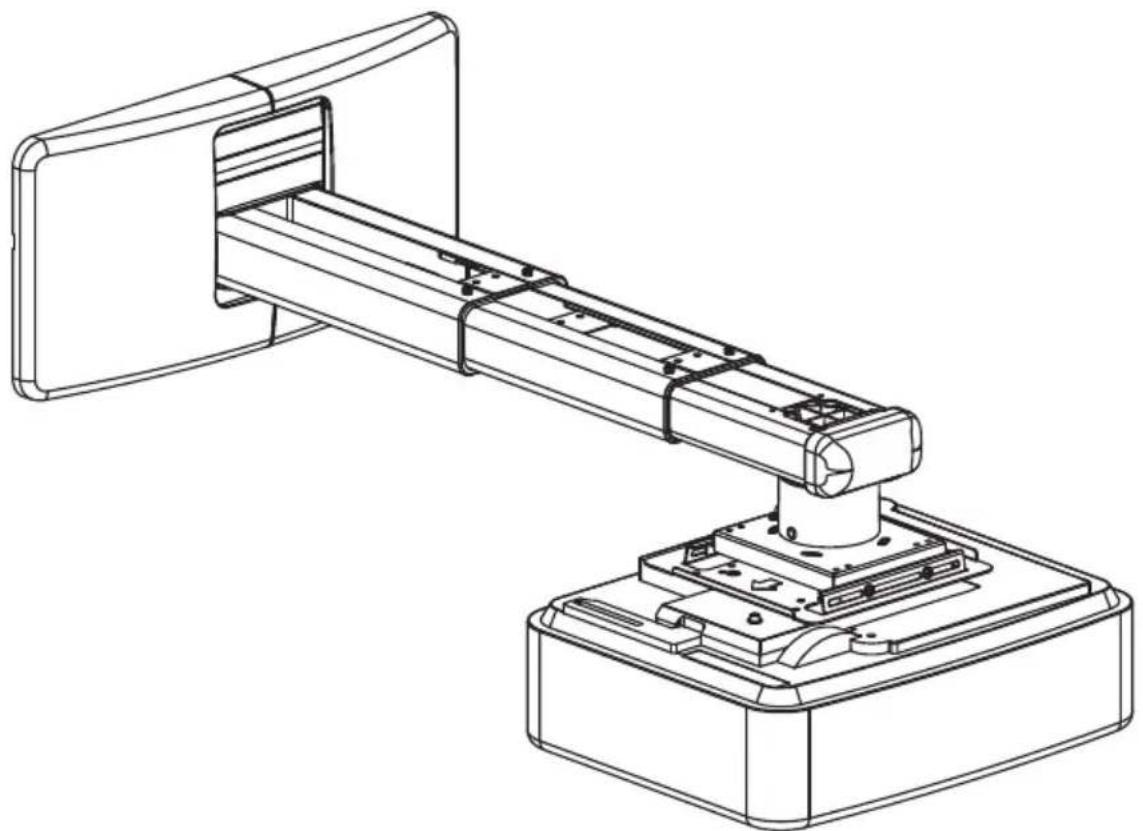

BEDIENUNGSANLEITUNG OWM3000ST OPTOMA

A B A B A B

Kurzdistanzprojektoren

Lesen Sie vor der Intallation diese Anleitung genau durch

• Installieren Sie die Halterung an einem geeigneten Ort und nutzen Sie für das Wandmaterial passende Befestigungen
  • Ziehen Sie einen Profi zu Rate, sollten Sie Zweifel bezüglich der Beschaffenheit der Wand haben
• Nutzen Sie alle verfügbaren Befestigungspunkte
• Versuchen Sie NICHT, Teile der Halterung zu verändern oder zu modifizieren
• Benutzen Sie die Halterung NICHT, wenn Teile kaputt oder beschädigt sind
  • Ziehen Sie alle Schrauben und Befestigungen fest
• Nutzen Sie nur die beiliegenden Befestigungen
  • Montieren Sie Ihren Projektor NICHT in der Nähe von Feuchtigkeits- oder Hitzequellen.
  • Führen Sie die Montage immer mit mindestens zwei Personen durch

Lieferumfang

Projektor Befestigungs platte x 1

Abdeckung Wandplatte x 1

Wandplatte x 1

Wandabdeckung x 1

Befestigungsarme x 4
Befestigungskit

NO	Schematische Darstellung	Bezeichnung	Menge
A		Schraube (M6x55)	5
B		10mm Dübel	5
C		L5 Inbusschlüsse	1
D		_3 Inbusschlüssel	1
E		Schraube (M4x8)	4
F		Schraube (M6x15)	4
G		Verbindungsschraube M4	4
H		Schraube (M3x10)	4
I		Schraube (M5x12)	4
J		Schraube (M5x25)	4
K		Mutter M5	4
L		Plastik Abstandstück (8.0)	4

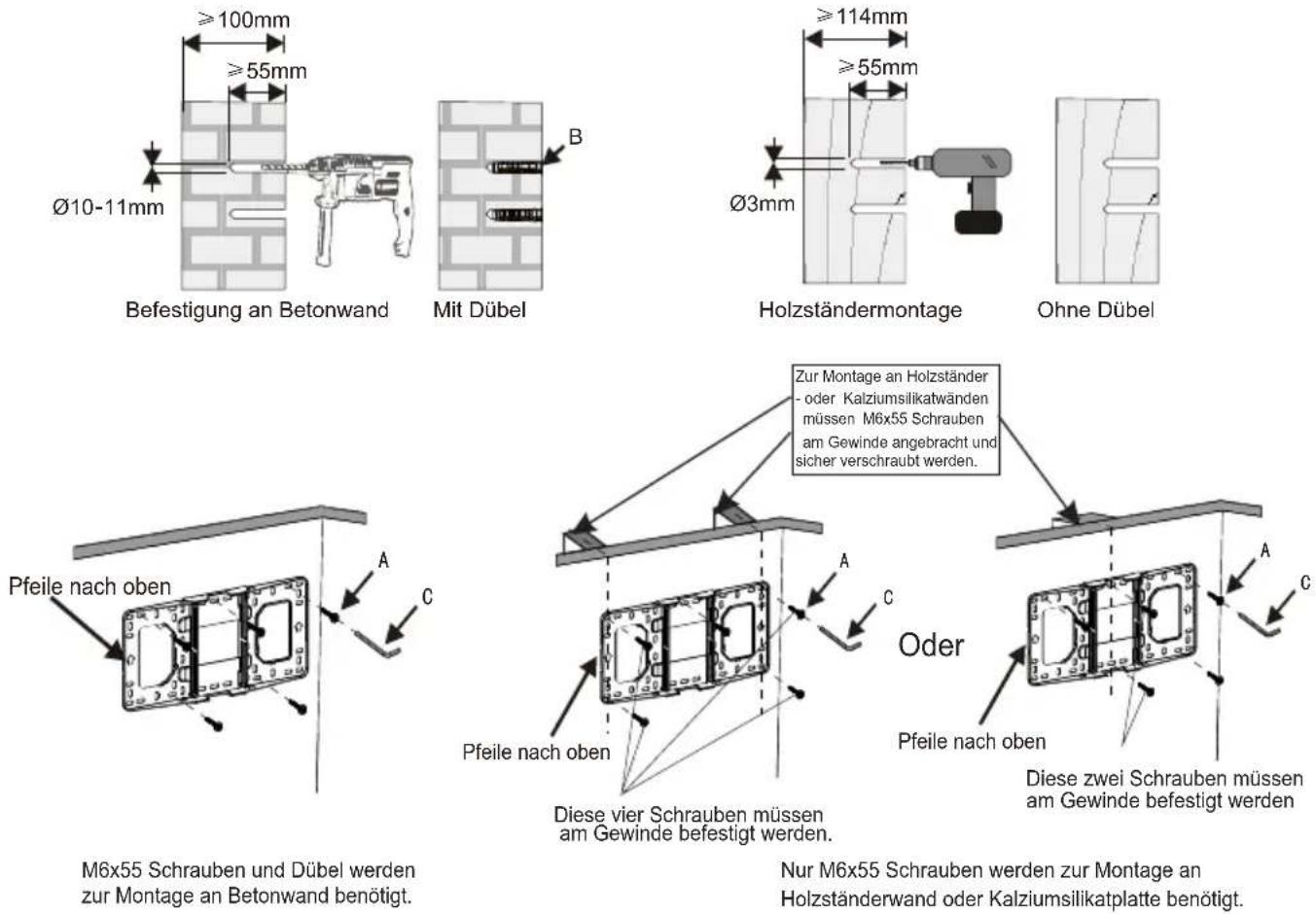

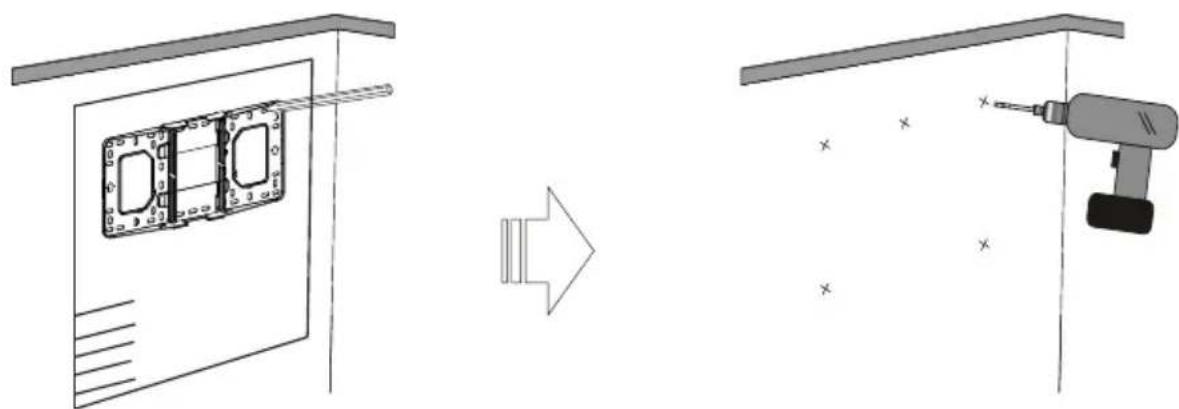

Schritt 1: Das Anbringen der Wandplatte an der Wand

● Die Halterung eignet sich für die Montage an Betonwänden oder Holzständerwänden sowie Kalziumsilikatplatten.
- Achten Sie bei der Installation an Betonwänden darauf, dass diese nicht dünner als 100mm sind und nutzen Sie einen Dübel mit passender Schraube (M6x55).
- Achten Sie bei der Installation an Holständerwänden darauf, dass diese nicht kleiner als 20x12 Inch und nicht dünner als 76,2mm sein sollten. Sollte auf der Wand eine Gipsplatte angebracht sein, sollte diese nicht größer als 3/8 Inch sein. Nutzen Sie für die Installation nur Schrauben (M6x55).

- Für die Befestigung an Kalziumsilikatplatten müssen M6x55 Schrauben am Gewinde angebracht und sicher verschraubt werden.

Hinweis: Sollte die Wand nicht dick genug sein, verstärken Sie sie bitte entsprechend vor der Installation.

M6x55 Schrauben und Dübel werden zur Montage an Betonwand benötigt.
Nur M6x55 Schrauben werden zur Montage an Holzständerwand oder Kalziumsilikatplatte benötigt.

- Führen Sie Schraube A (M6x55) vom Befestigungsset ein und ziehen Sie sie mit einem L5 Inbusschlüssel aus dem gleichen Set fest.

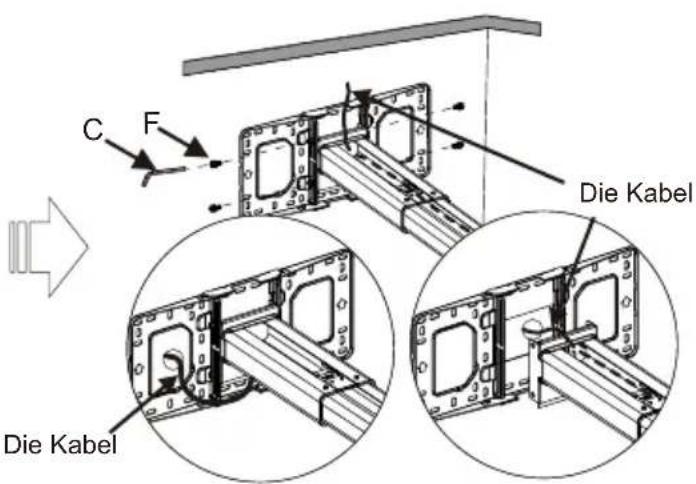

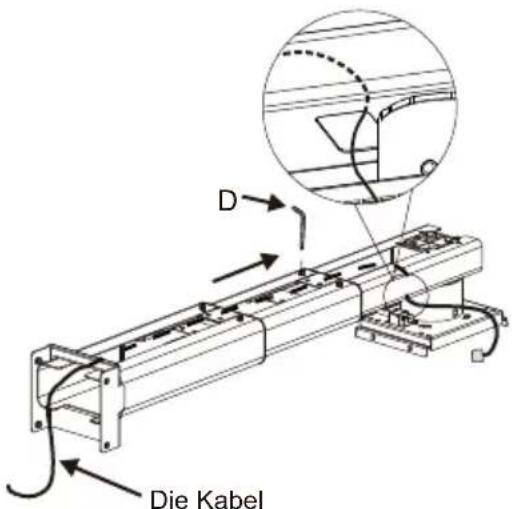

Schritt 2: Bringen Sie die Projektorhalterung an der Wandplatte an.

Die Kabel

Lockern Sie die Schrauben mit dem L3 Inbusschlüssel, ziehen Sie den Teleskoparm ca 100mm heraus und ziehen Sie das Strom - und die Signalkabel durch den Arm.

C F Die Kabel Die Kabel

Die Kabel können, wie abgebildet, auf drei verschiedene Arten durch die Wandplatte gezogen werden. Ziehen Sie nach Positionierung des Projektors Schraube F fest

- Führen Sie Schraube F (M6x15) vom Befestigungsset ein und ziehen Sie sie mit einem L5 Inbusschlüssel aus dem gleichen Set fest.

Schritt 3: Anbringen des Projektors an die Halterungsplatte und Halterung

A. Nutzen der vorgebohrten Löcher zur Verbindung des Projektors

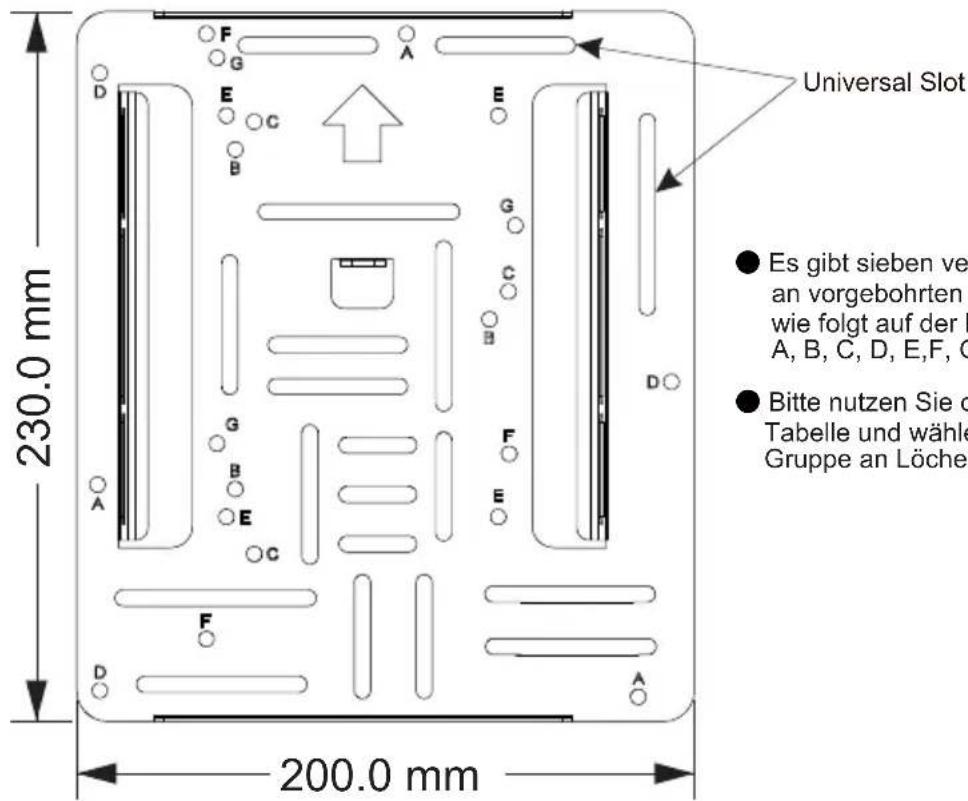

Universal Slot Es gibt sieben ver an vorgebohrten wie folgt auf der I A, B, C, D, E, F, G Bitte nutzen Sie d Tabelle und wähle Gruppe an Löche 230.0 mm 200.0 mm

Es gibt sieben verschiedene Gruppen an vorgebohrten Löchern. Diese sind wie folgt auf der Platte markiert: A, B, C, D, E, F, G.
- Bitte nutzen Sie die unten abgebildete Tabelle und wählen Sie die korrekte Gruppe an Löchern für Ihren Projektor.

Modelle	ID	Befestigungslöcher	Modelle	ID	Befestigungslöcher
EH415ST		A	W460ST, EH460ST		F
W305ST, W303ST, W305ST		B	ZX310ST, ZW310ST		E
X308ST, W308ST, X318ST, W318ST		B	ZU500TST		B
EH200ST, X316ST, W316ST		C	W515ST, WU515ST, WU515TST, EH515ST, EH515ST		D
4K550ST		G	Lampen basierte und laser basierte Modelle*		E

Hinweis:* Bei diesen Modellen handelt es sich um Ultrakurzdistanzprojektoren.

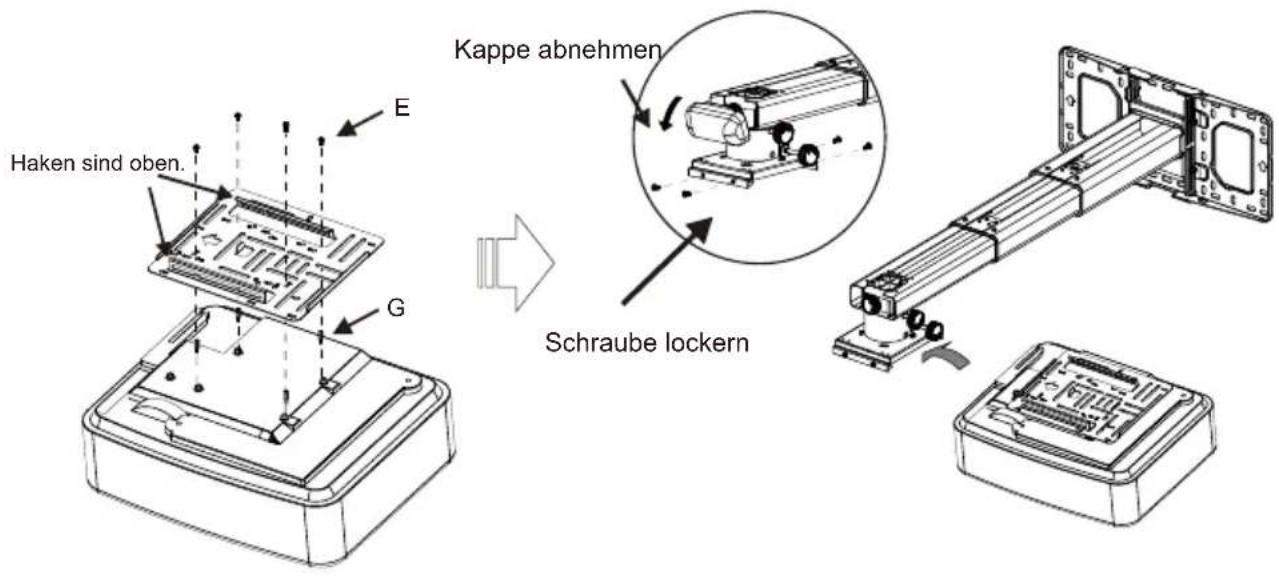

Anbringen der Halterungsplatte an den Projektor

Haken sind oben. E G Kappe abnehmen Schraube lockern

● Lockern Sie die Schraube an der Halterung und befestigen Sie den Projektor leicht an der Halterung.
- Wenn die Projektorfüße auf der Unterseite des Projektors nicht bündig mit der Platte abschließen, sollte Schraub M4 (markiert mit G) genutzt werden.

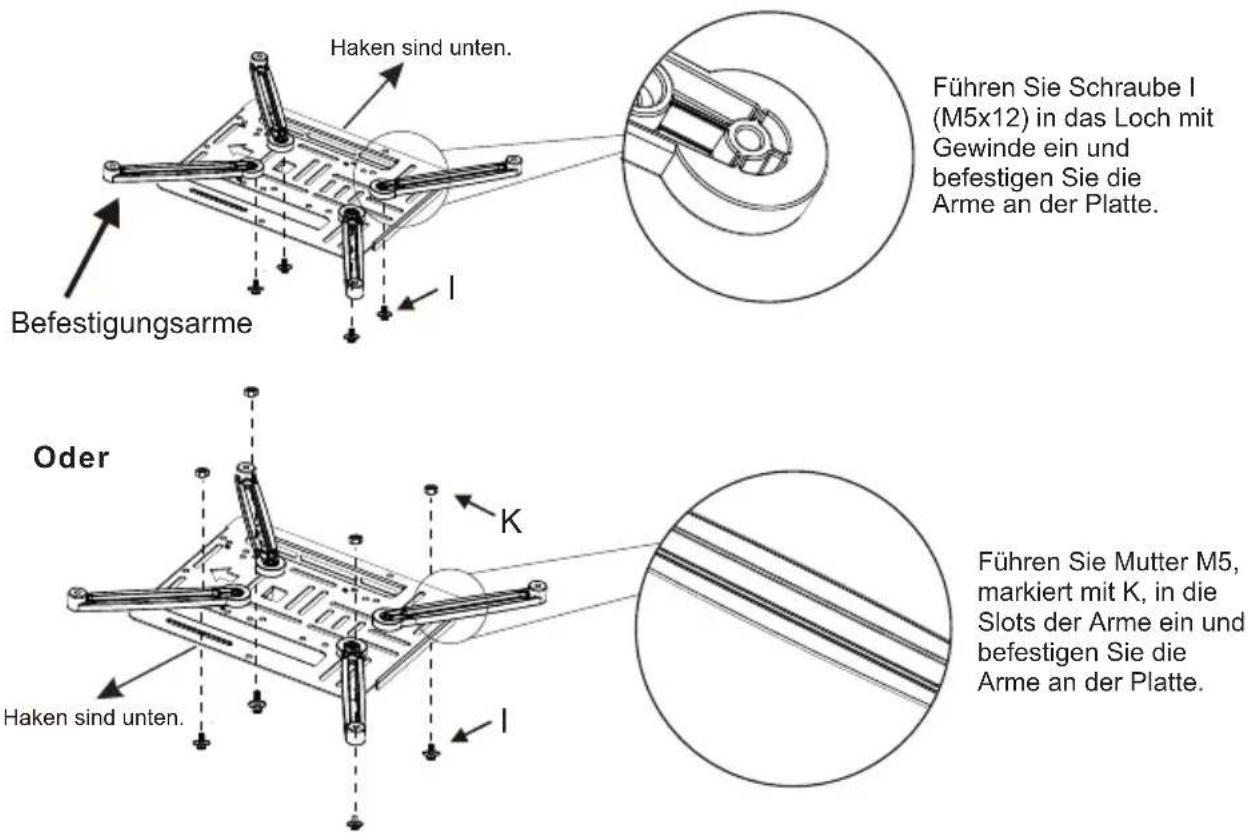

B. Befestigungsarme und Universal Slots zur Verbindung des Projektors Befestigen Sie zunächst die Arme an der Platte.

Haken sind unten. Befestigungsarme Führen Sie Schraube I (M5x12) in das Loch mit Gewinde ein und befestigen Sie die Arme an der Platte. Oder K Haken sind unten. Führen Sie Mutter M5, markiert mit K, in die Slots der Arme ein und befestigen Sie die Arme an der Platte.

Hinweis: Um ein verständliches Abbild der Montage der Arme an der Platte darzustellen, ist die Platte umgedreht, was bedeutet, dass die Haken unten sind.

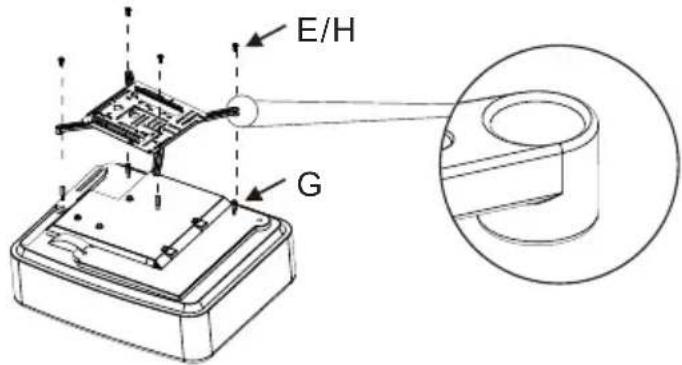

Befestigen Sie die komplette Platte am Projektor

E/H G

Ohne Verbindungs schraube M4	Auswählen E(M4x8) /H(M3x10)
Mit Verbindungs schraube M4	Nur E(M4x8) auswählen

- Bitte wählen Sie anhand der Befestigungslöcher auf der Unterseite des Projektor die richtige Größe der Schrauben (siehe Abbildung oben). Wenn die Projektor Füße auf der Unterseite des Projektors nicht bündig mit der Platte abschließen, sollte Schraube M4 (nur zu nutzen mit M4x8) genutzt werden.

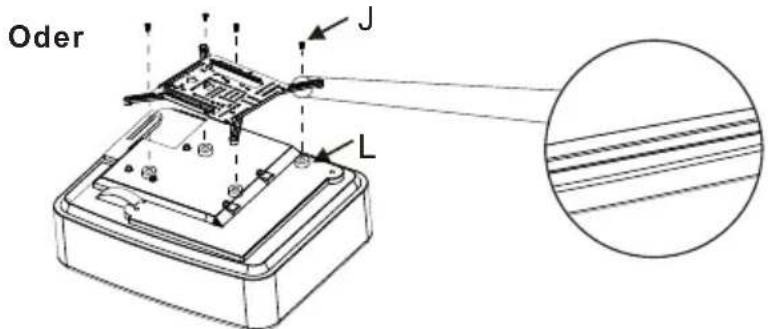

Oder J L

Führen Sie Schrauben J M5x25 in die Slots der Befestigungsarme und befestigen Sie die Plate am Projektor.

- Ist der Durchmesser der LöcherM5, sollten M5x25 Schrauben benutzt werden. Wenn die Projektor Füße nicht bündig mit der Platte abschließen, sollte Abstandstück L genutzt werden.

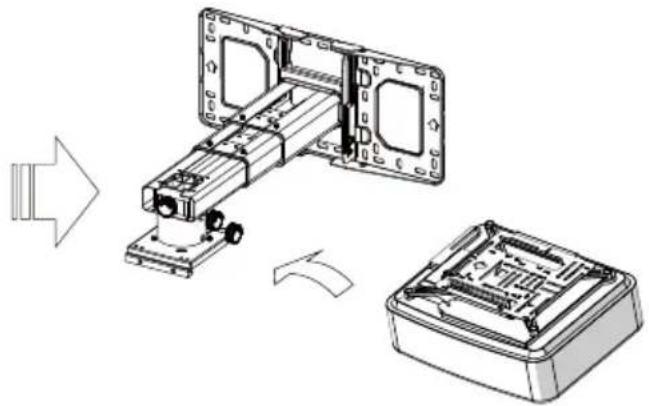

Projektor an der Halterung befestigen.

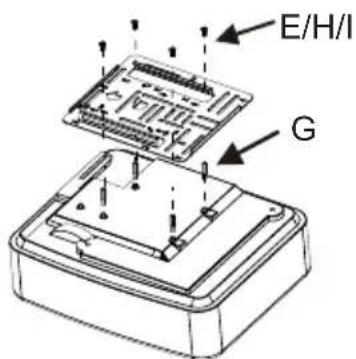

C. Universal Slots zur Verbindung des Projektors

E/H/I G

Ohne Verbindungs schraube M4	Auswählen E(M4x8) /H(M3x10) /I(M5x12)
Mit Verbindungs schraube M4	Nur E(M4x8) auswählen

- Wenn die Universal Slots alle Befestigungslöcher des Projektors abdecken, montieren Sie die Platte direkt mit dem Projektor und den oben abgebildeten Schraubengrößen.

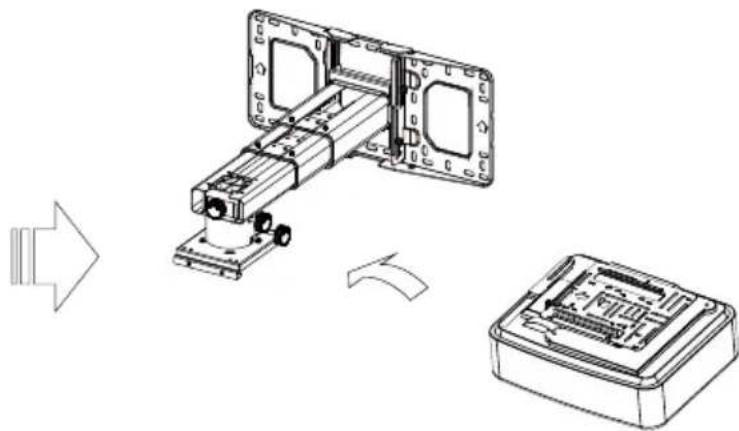

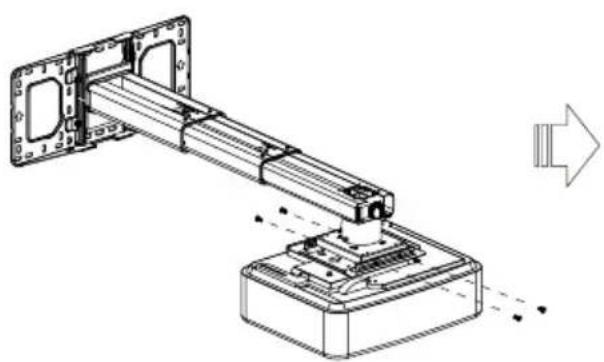

Anbringen des Projektors an der Halterung.

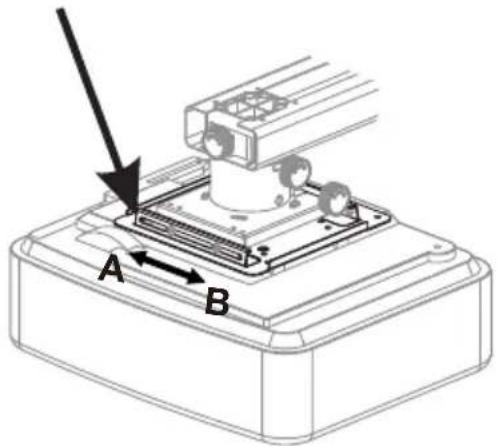

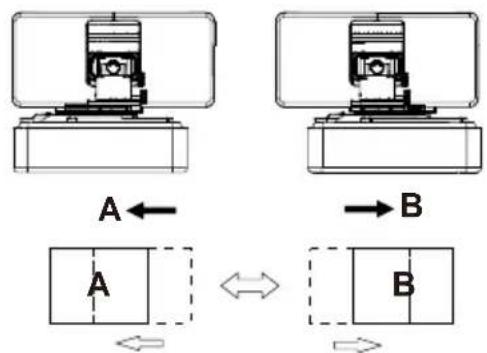

Schritt 4: Horizontale Anpassung des Bilds

Verschieben der Halterungsplatte

A B

Richtung der Bildschirmanpassung

Stromkabel Signalkabel
Verbinden Sie das Stromkabel und andere Signalkabel mit dem Projektor

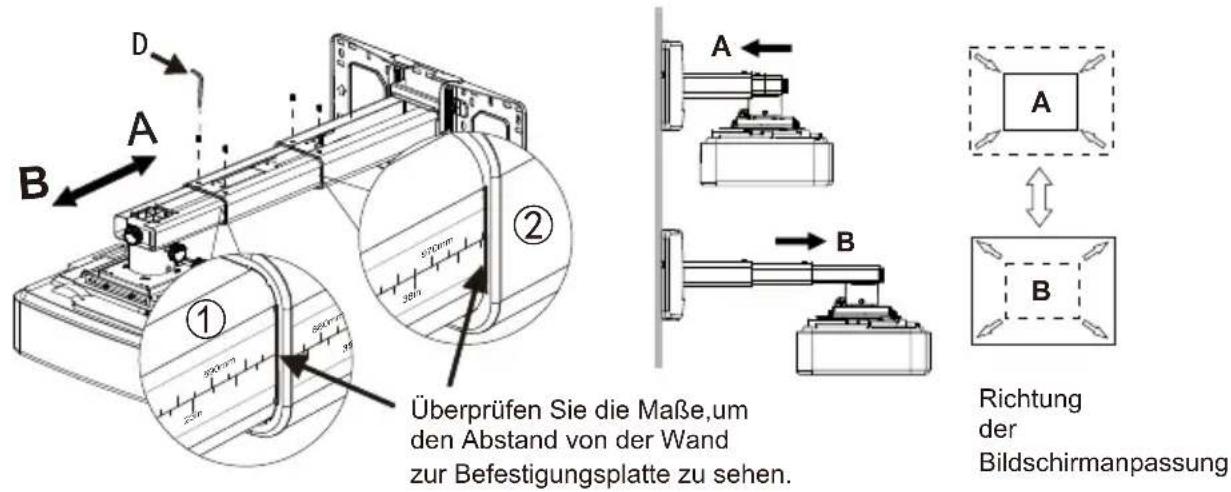

Schritt 5: Anpassen der Bildgröße

D A B ① 500mm 300mm 500mm 300mm ② 570mm 380mm Überprüfen Sie die Maße,um den Abstand von der Wand zur Befestigungsplatte zu sehen. A B A B Richtung der Bildschirmanpassung

Hinweis: Um Anpassungen nach Ihren Anforderungen durchzuführen, müssen die Schrauben in einer bestimmten Reihenfolge gelockert werden. Siehe Abbilung ① und ②. (Sollte die Länge des Arms von 895mm nicht Ihren Anforderungen entsprechen, sollten Sie die Schrauben des inneren äußeren Arms locker, um den mittleren Arm anzupassen. Unter diesen Umständen ist die Zahl auf dem mittleren Arm korrekt).

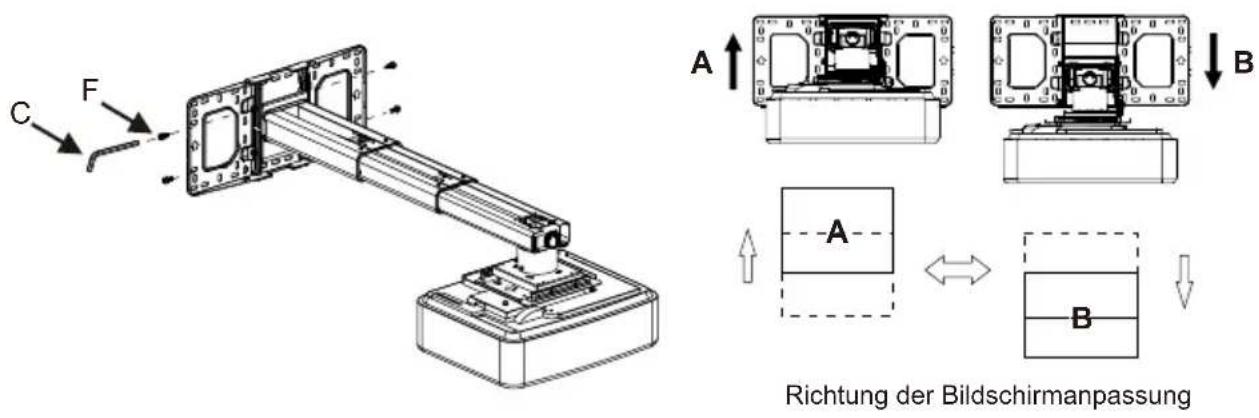

Schritt 6: Anpassen der Bildhöhe

C F A B A B Richtung der Bildschirmanpassung

• Lockern Sie die Schrauben leicht, um den Projektor in die gewünschte Position zu bringen.

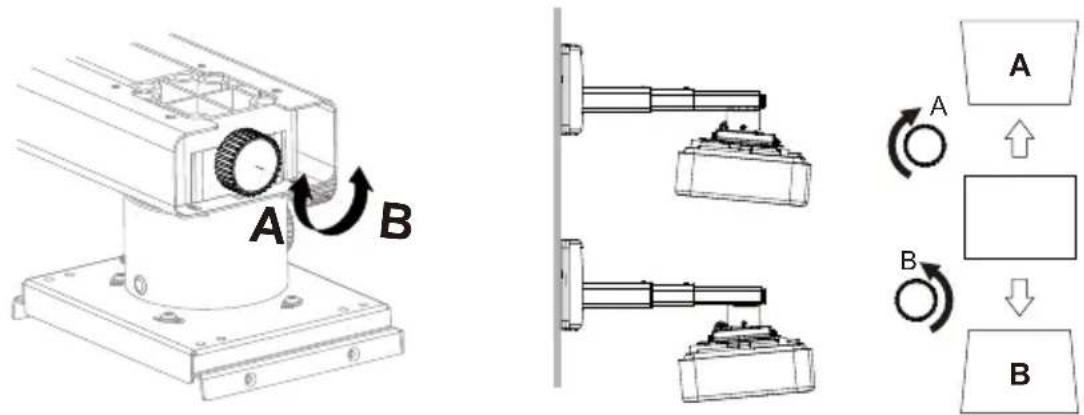

Schritt 7: Anpassen des vertikalen Tilts

Vertikaler Tilt Knopf
Richtung der Bildschirmanpassung

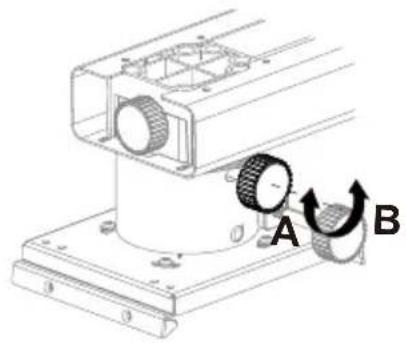

Schritt 8: Anpassen des horizontalen Rolls

Richtung der Bildschirmanpassung

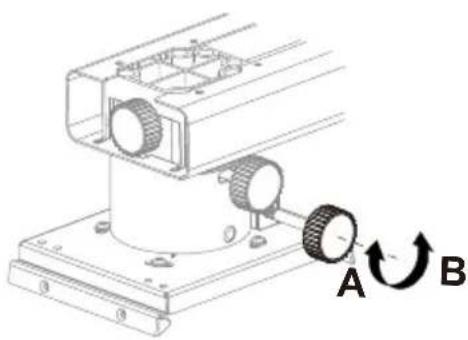

Schritt 9: Anpassen der horizontalen Rotation

Richtung der Bildschirmanpassung

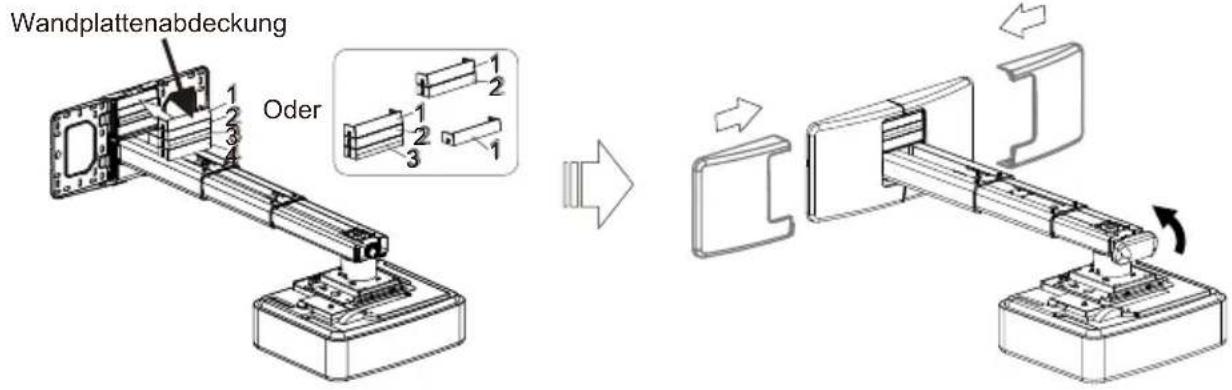

Schritt 10: Nutzung der dekorativen Abdeckung

Wandplattenabdeckung Oder 1 2 3 1 2 3 → →

Hinweis: Sobald alle Anpassungen durchgeführt wurden, können die Abdeckungen dazu genutzt werden, die freie Fläche auf der Platte abzudecken. Die Anzahl der verwendeten Abdeckungen hängt von der freien Fläche ab, aber die Abdeckung muss in einer bestimmten Reihenfolge benutzt werden (siehe Abbildung links).

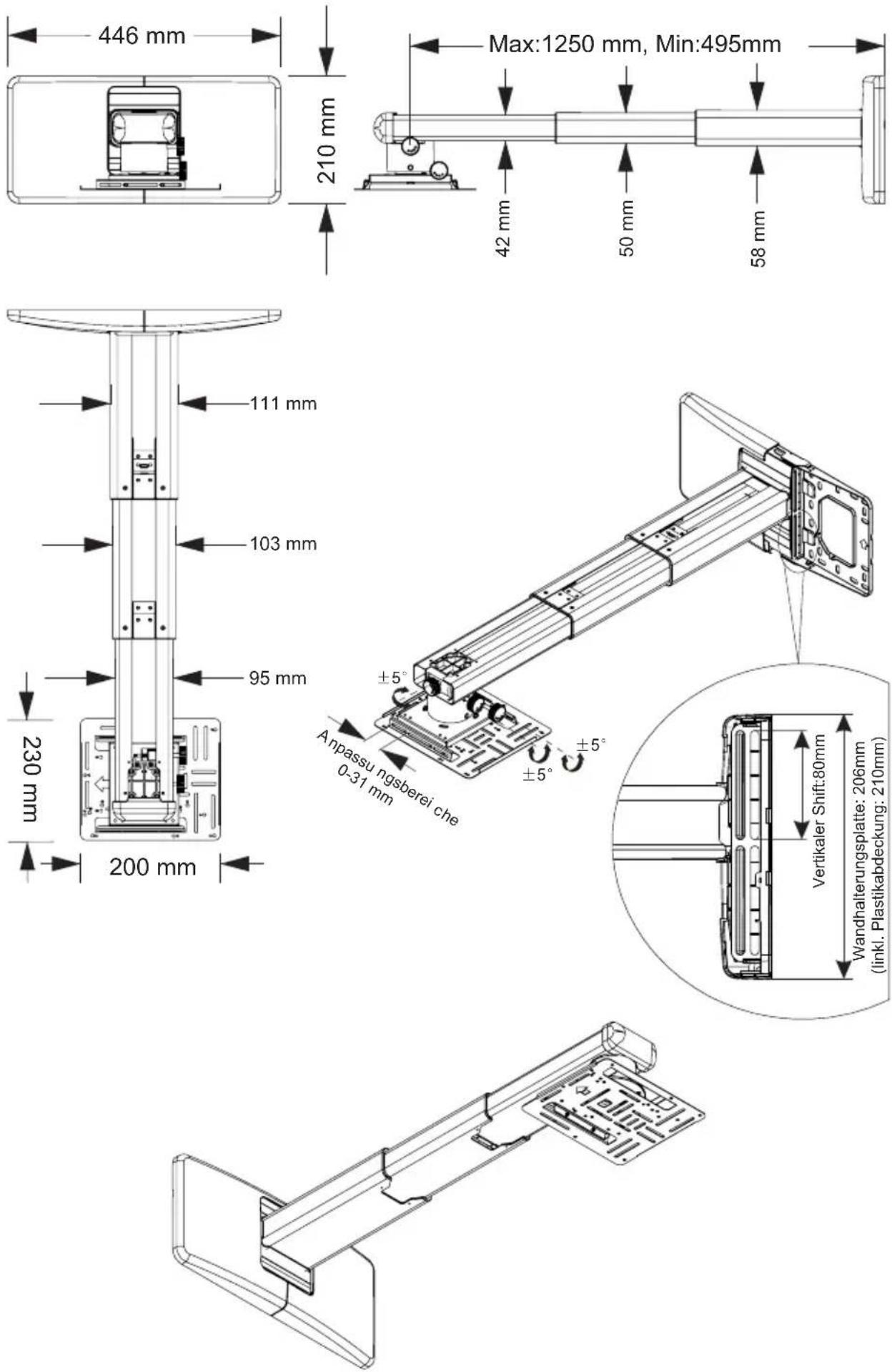

Produkt Information

Netto Gewicht	6.8kg(15lb)
Gewichtskapazität	7.5kg(16.5lb)*
Herausziehbare Länge	495mm-1250mm(19-49in)
Anpassungswinkel	Vertikaler Tilt, Horizontaler Roll, Horizontale Rotation ± 5°

Hinweis: * Diese Halterung ist TÜV-zertifiziert. Sicherheitsfaktor ist 4.
