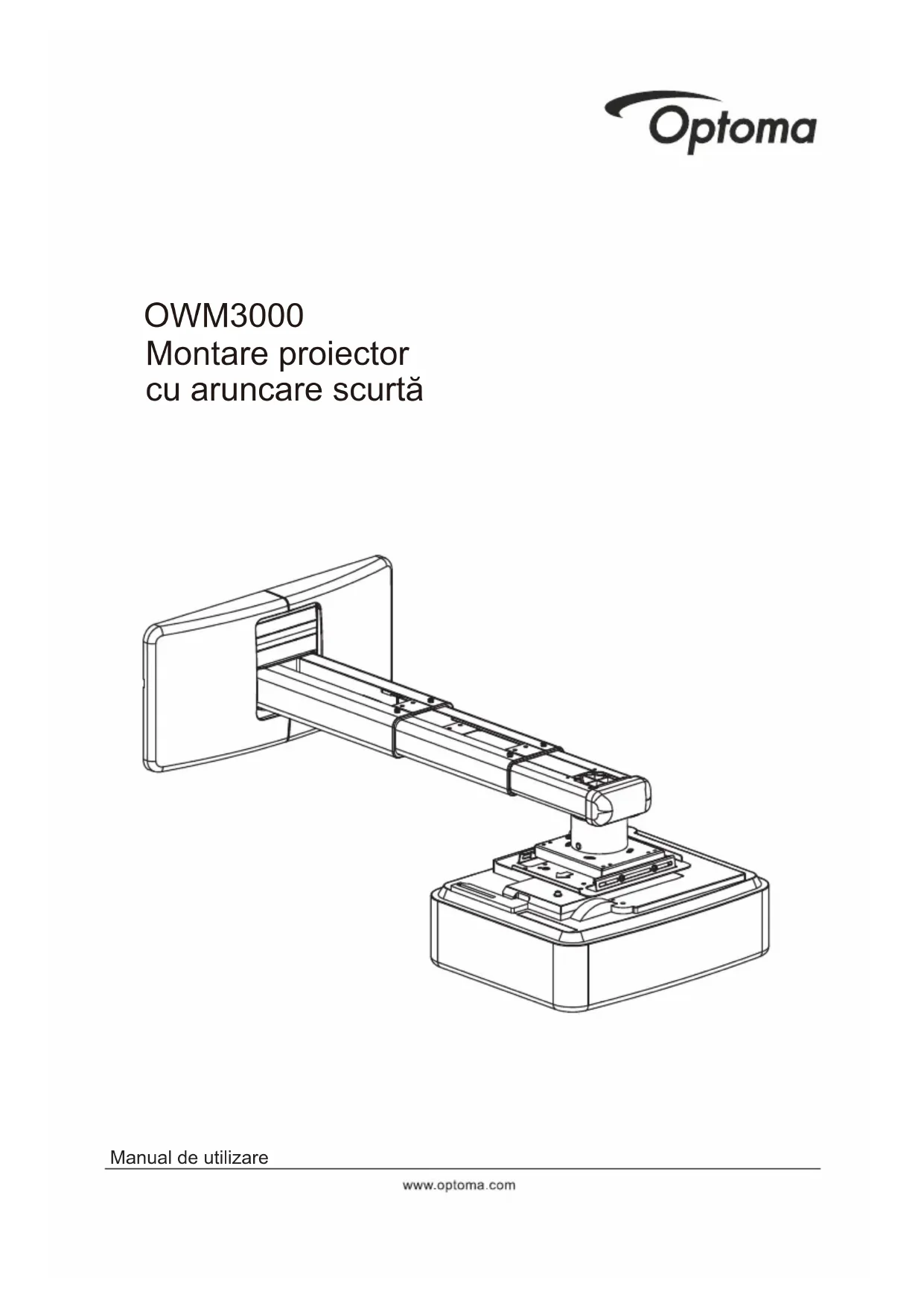

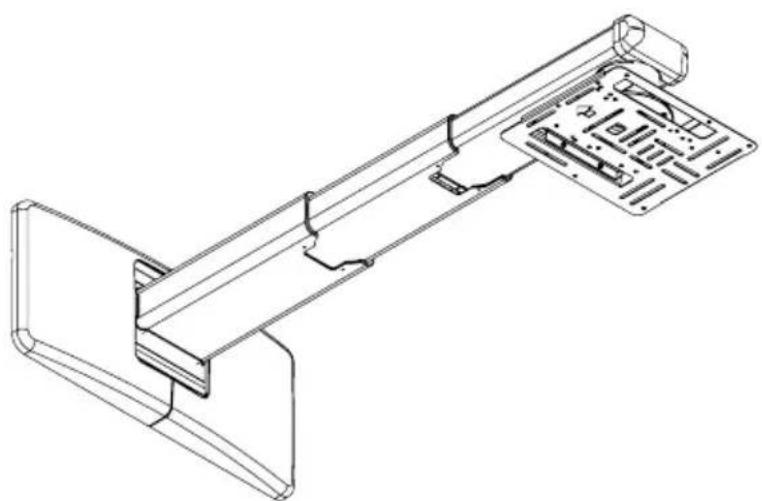

MANUAL DE UTILIZARE OWM3000ST OPTOMA

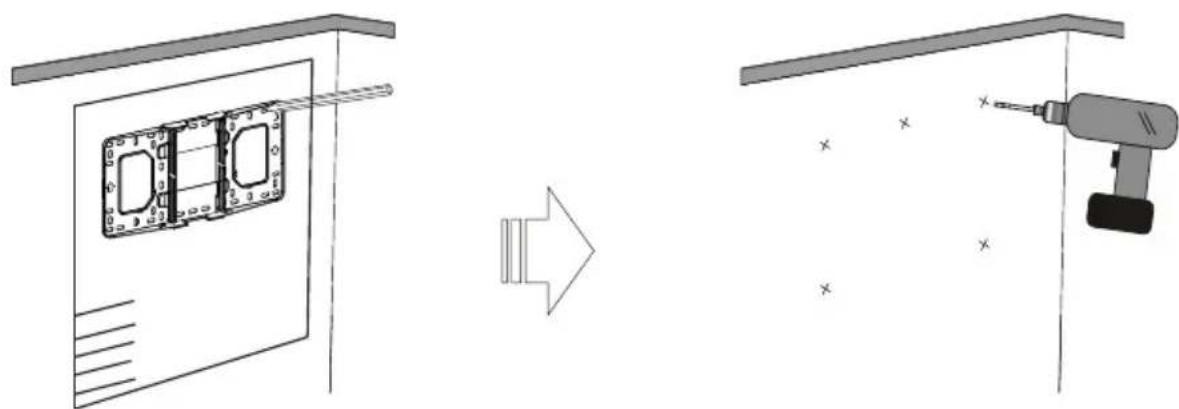

Placa de perete x 1 Placa de montare a proiectorului x 1 Capacul peretelui x 1 Capacul plăcii Prezentare pachet Pasul 1: Atașați placa de perete la perete ● Pentru montarea pe perete din beton, grosimea peretelui nu trebuie să fie mai mică de 4 "(100 mm). Șurubul de ancorare (M6x55) este necesar pentru a fi utilizat pentru montarea pereților din beton. ● Pentru montarea pe perete din lemn, dimensiunea minimă a peretelui nu trebuie să fie mai mică de 20x12 inch. Grosimea peretelui trebuie să fie de cel puțin 3" (76.2mm) .Dacă există o placă de gips pe Set de fixare ● Suportul este adecvat pentru montarea pe perete din beton sau perete din lemn sau placă de silicat de calciu. Siguranță Citiți cu atenție aceste instrucțiuni înainte de a instala echipamentul Instalați suportul într-o locație adecvată utilizând elemente care sunt potrivite pentru materialul și structura peretelui. Consultați un constructor calificat dacă aveți orice îndoială cu privire la integritatea structurală a peretelui Utilizați toate punctele de fixare disponibile NU încercați să modificați sau să modificați nicio parte a suportului de perete sau a atașamentelor acestuia NU utilizați dacă există părți deteriorate sau par a fi deteriorate. Strângeți bine toate șuruburile și filetele Utilizați numai accesorrile prevăzută cu acest suport NU montați proiectorul în apropierea surselor de căldură de umiditate Aveți întotdeauna cel puțin două persoane pentru a instala proiectorul și suportul

suprafața peretelui de lemn, grosimea gipscarton nu ar trebui să fie mai mare de 3/8 inch șurub .Surubul (M6x55 ) trebuie să fie utilizat pentru instalare Bratele de montare x 4 Șurub(M4x8)Șurub(M3x10)Șurub(M5x12)Șurub(M5x25)Șurub(M6x15) Cheie hexagonală L5Cheie Allen L3Șurub(M6x55) Șurub de ancorare 10mm Șurub de conectare M4 Piuliță M5Spacer plastic (8.0) de perete x 1 Prezentare graficăDenumireCantitate 39Notă: Dacă grosimea peretelui nu este suficient de puternică, întăriți-o suficient înaintea instalării. ●Pentru montarea pe placa de silicat de calciu, șuruburile M6x55 trebuie atașate și fixate în siguranță. Șurubul M6x55 și șuruburile de ancorare sunt

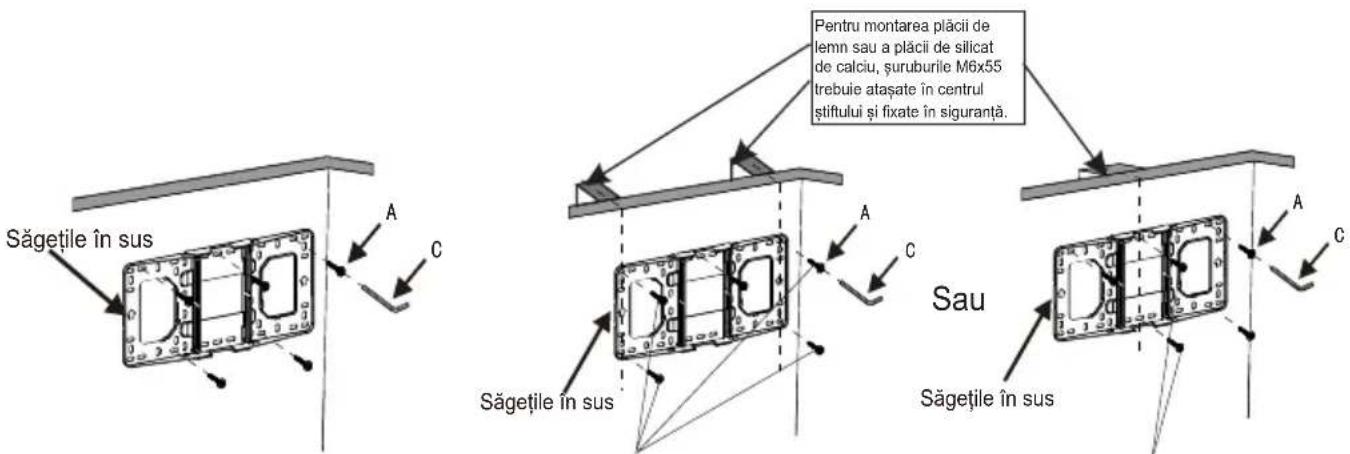

Săgețile în sus Numai șurubul (M6x55) este necesar pentru montarea plăcilor din lemn sau a plăcii de silicat de calciu.

Pentru montarea plăcii de lemn sau a plăcii de silicat de calciu, șuruburile M6x55trebuie atașate în centrulștiftului și fixate în siguranță.Săgețile în sus Sau Aceste patru șuruburi trebuie fixate pe știft.Aceste două șuruburi trebuie fixate pe știft ●Introduceți șurubul A (M6x55) din setul de fixare, strângeți cu o cheie hexagonală L5 din setul de fixare. necesare pentru montarea pe perete a betonului. ≥55mm

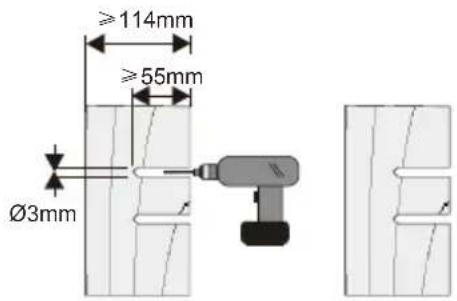

≥55mm Montare pe perete din betonCu șurub de ancorare Montare pe lemn Fără șurub de ancorareØ10-11mmØ3mm ≥100mm ≥114mm Pasul 2: Atașați suportul proiectorului pe placa de perete Slăbiți șuruburile cu cheia L3, scoateți brațul telescopic (100mm) și trageți cablul de alimentare și cablurile de semnal prin brațul telescopic. ● Introduceți șurubul F (M6x15) din setul de fixare, strângeți-l cu o cheiea L5 din setul de fixare.

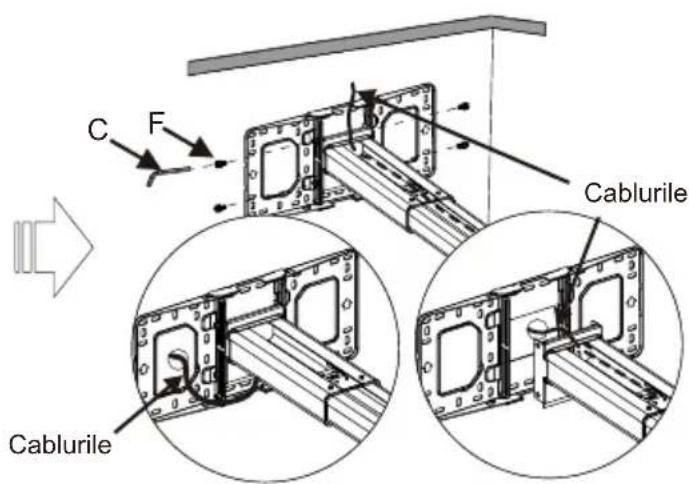

Cablurile Cablurile pot trece prin placa de perete . în trei moduri, după cum se arată în ilustrații Apoi, strângeți șurubul F după ce localizați poziția proiectorului. Cablurile Cablurile

40Pasul 3: Atașați proiectorul la placa de montare și la suport A. Utilizând orificiile personalizate de montare pentru a conecta proiectorul Modele Grup de găuri de montareEH415STW305ST,W303ST,W305STX308ST,W308ST,X318ST,W318STEH200ST,X316ST,W316ST4K550ST

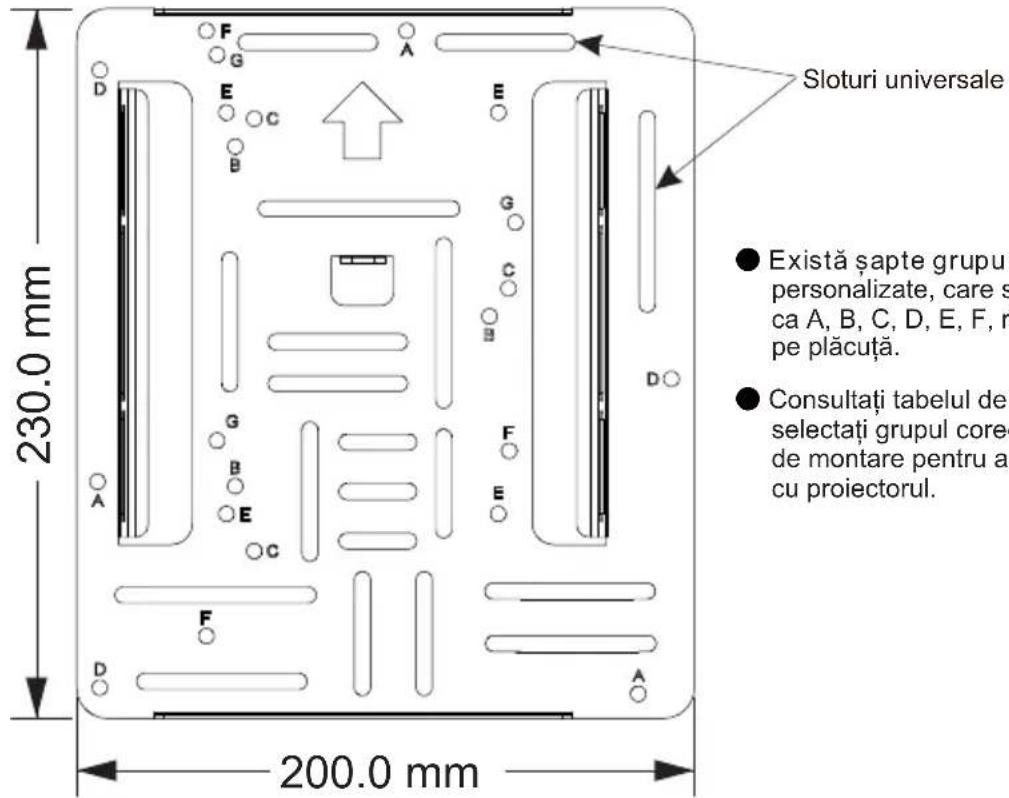

Modele bazate pe lămpi și modele cu laser* ● Există șapte grupuri de găuri personalizate, care sunt marcate ca A, B, C, D, E, F, respectiv G pe plăcuță. ● Consultați tabelul de mai jos și selectați grupul corect de găuri de montare pentru a se potrivi cu proiectorul. Notă: * Aceste modele sunt proiectoare pentru o distanta de vizionare ultra-scurta. Sloturi universale

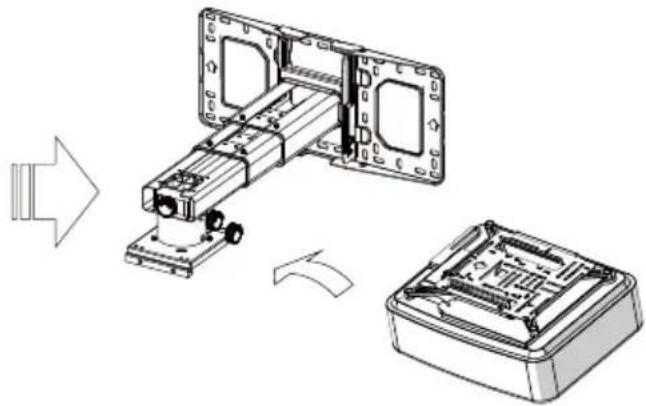

41● Slăbiți șurubul de pe suport și pretensionați proiectorul de pe suport. ● Dacă picioarele proiectorului de pe partea inferioară a proiectorului împiedică așezarea plăcii de montare la culoare, se va folosi șurubul de conectare M4 (marcat ca G). B. Folosind brațele de montare și sloturile universale pentru a conecta proiectorul Montarea brațelor

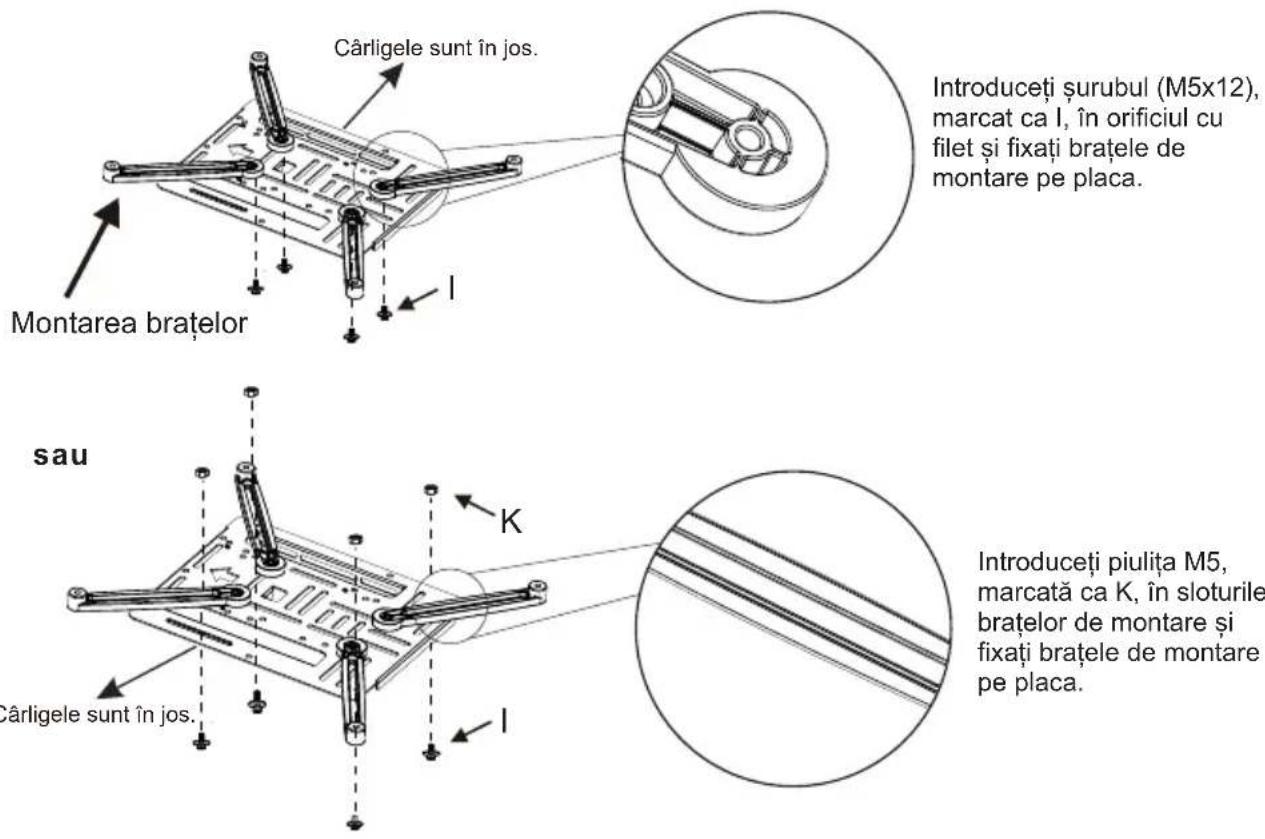

Introduceți șurubul (M5x12), marcat ca I, în orificiul cu filet și fixați brațele de montare pe placa. sau

Introduceți piulița M5, marcată ca K, în sloturile brațelor de montare și fixați brațele de montare pe placa. În primul rând, fixați brațele de montare pe placa de montare Notă: Pentru a arăta o imagine clară a modului de fixare a brațelor de montare pe placa de montaj, placa este rotită cu susul în jos, ceea ce înseamnă că cârligele sunt în jos, văzute din punctul de vedere al celor două imagini de mai sus. Cârligele sunt în jos.Cârligele sunt în jos. Scoateți capacul Slăbiți șurubul

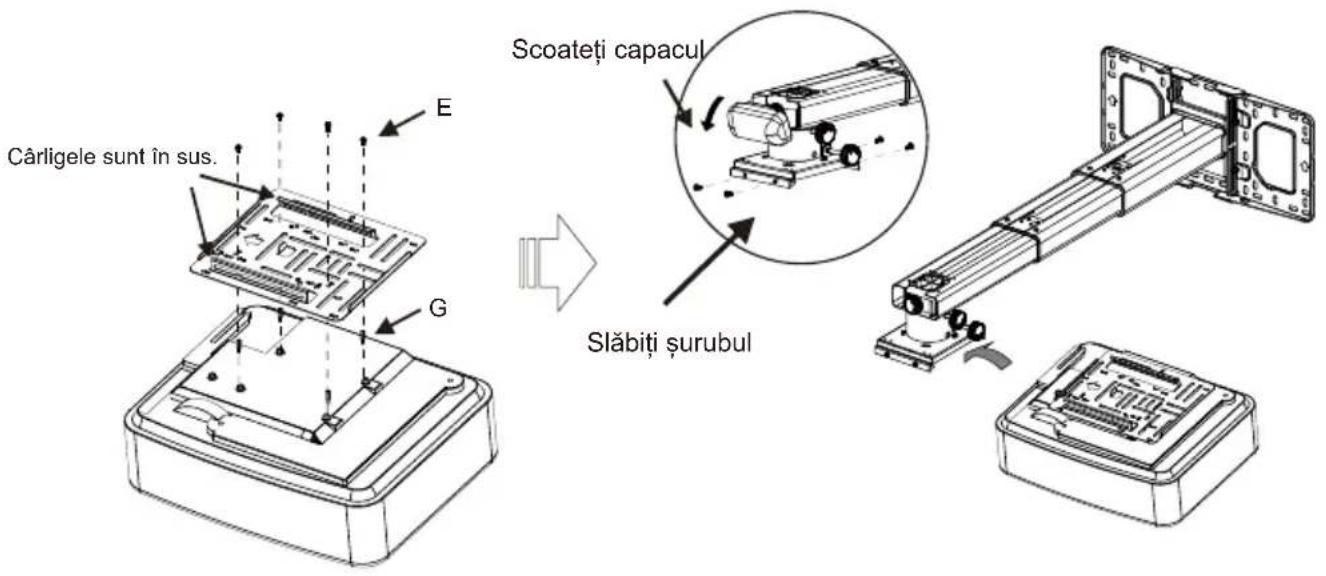

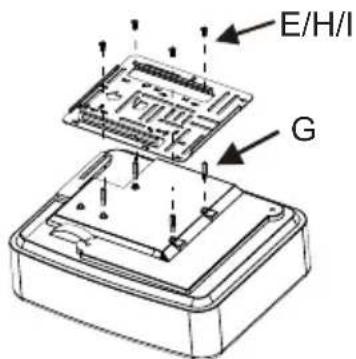

Cârligele sunt în sus. Atașați placa de montare la proiector 42E/H/I

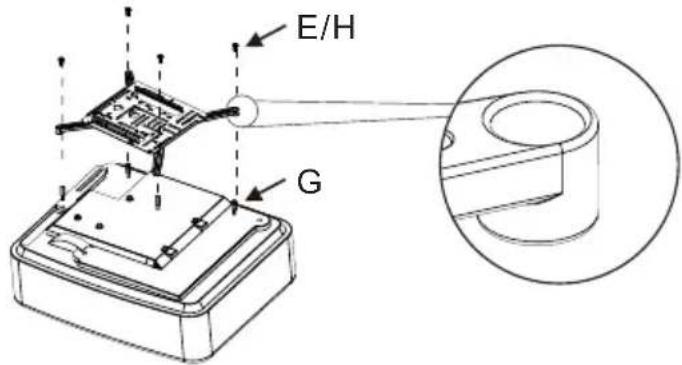

C. Utilizarea sloturilor universale pentru a conecta proiectorul În al doilea rând, atașați întreaga placă de montare la proiector E/H

Selectați E(M4x8) /H(M3x10) Selectați numai E(M4x8) sau

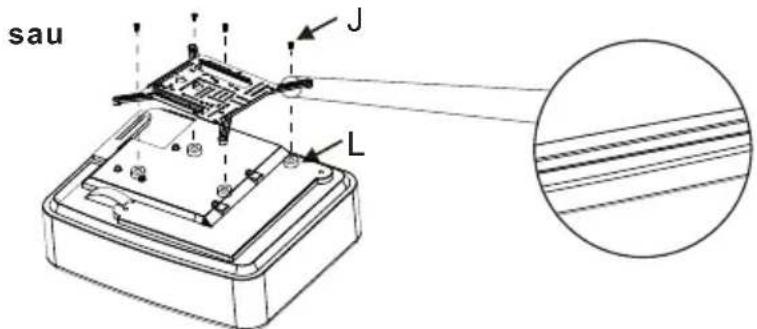

Selectați E(M4x8) /H(M3x10) /I(M5x12) Introduceți șuruburile M5x25, marcate ca J, în sloturile brațelor de montare și fixați placa de montare pe proiector. ● Dacă diametrul găurilor de montare de pe partea inferioară a proiectorului este M5, atunci ar trebui să se utilizeze M5x25. Dacă picioarele proiectorului împiedică înșurubarea plăcii, trebuie folosit un distanțier (L). ● În funcție de diametrul găurilor de montare de pe partea inferioară a proiectorului, selectați dimensiunea corectă a șuruburilor, așa cum se arată în tabelul de mai sus. Dacă picioarele proiectorului împiedică înșurubarea plăcii, trebuie folosit șurubul de conectare M4, care poate funcționa numai cu șurubul M4x8. În al treilea rând, atașați proiectorul la montare. ● Dacă fantele universale de pe placa de montare pot acoperi toate orificiile de montare ale proiectorului, vă rugăm să conectați placa direct la proiector cu șuruburi de mărime potrivită, așa cum se arată în tabelul de mai sus. fără șurub

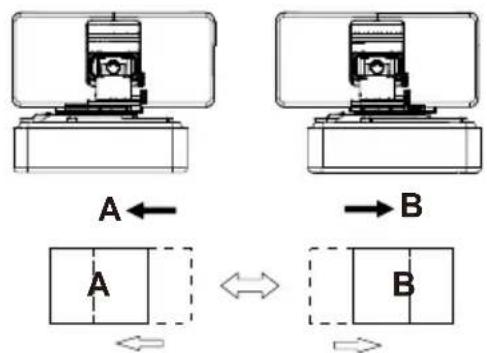

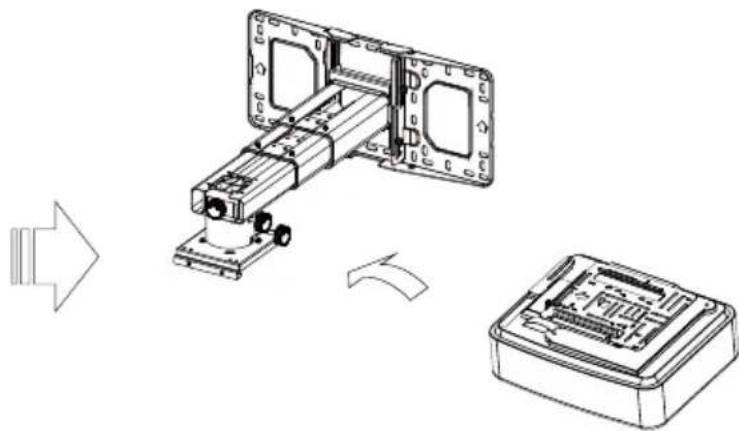

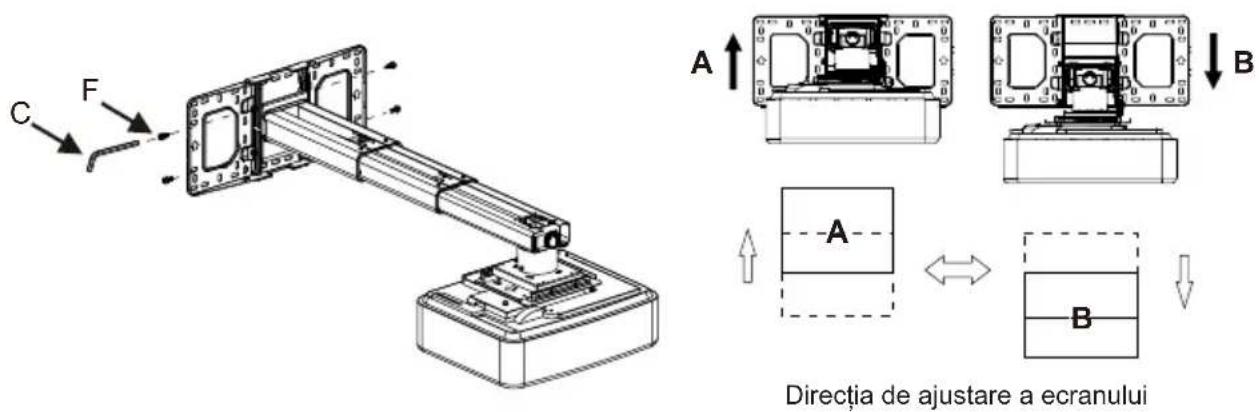

Selectați numai E(M4x8) 43Pasul 4: Ajustarea imaginii pe orizontală alt cablu de semnal la proiector Strângeți șuruburile Conectați cablul de alimentare și Cablu de alimentare Cablu de semnal Atașați proiectorul la suport.

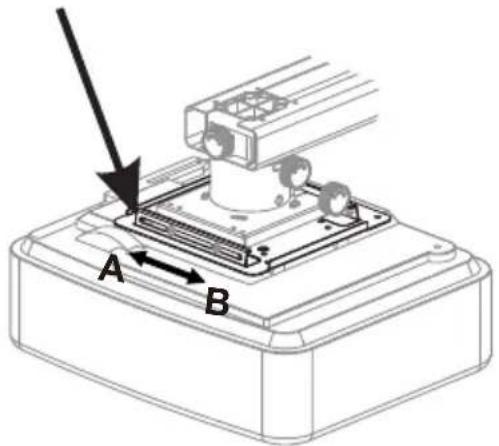

Direcția de ajustare a ecranului Glisați placa de montare

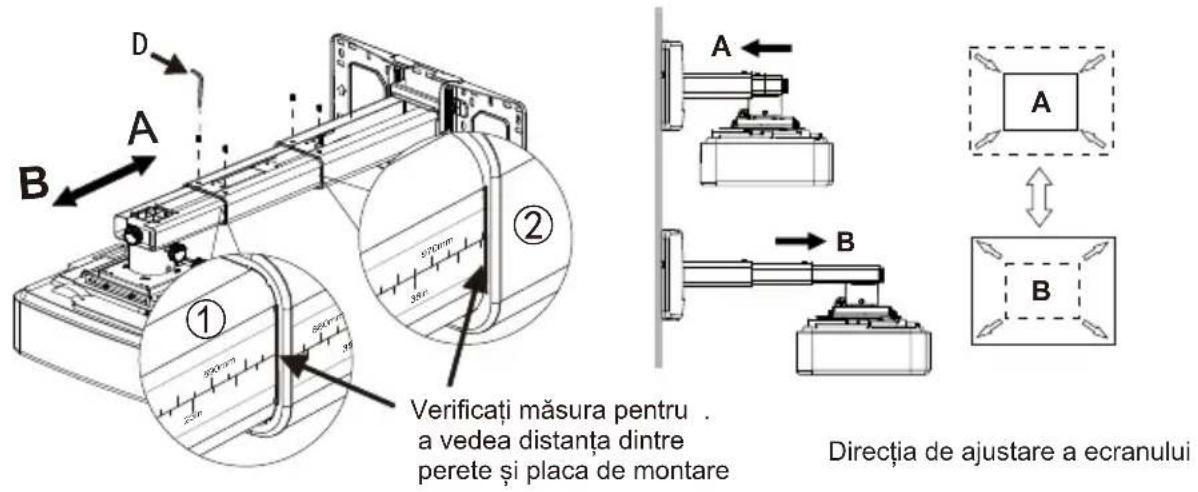

44Pasul 5: Ajustarea dimensiunii imaginii Pentru a face ajustări pentru a vă satisface cerințele, șuruburile trebuie să fie slăbite, așa cum se arată în Fig. (Când lungimea brațului interior 895 mm nu corespunde cerințelor dvs., atunci ar trebui să slabiti șuruburile brațului exterior pentru a regla brațul mijlociu. În această situație, numărul citit pe brațul din mijloc este corect). Pasul 6: Reglarea înălțimii imaginii

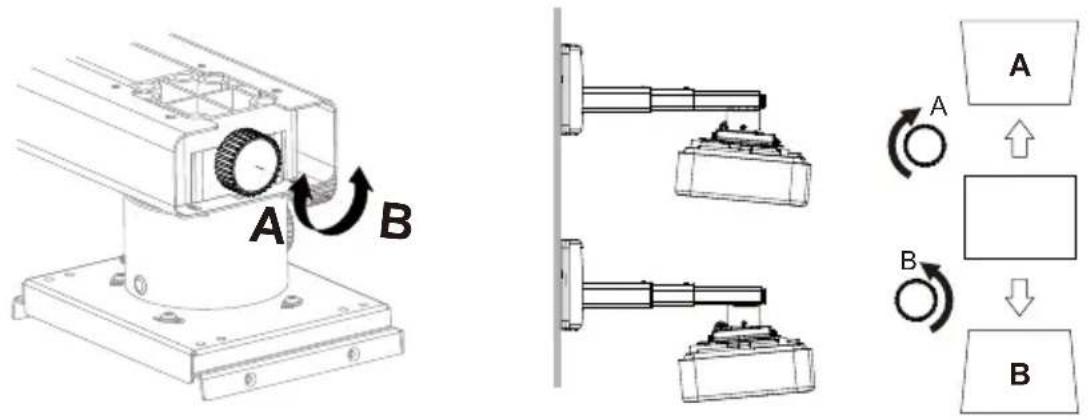

● Slăbiți puțin șuruburile pentru a regla proiectorul în poziția dorită. Pasul 7: Reglarea înclinării verticale

Buton de înclinare verticalăNotă:

a vedea distanța dintreperete și placa de montareVerificați măsura pentru .

Direcția de ajustare a ecranuluiDirecția de ajustare a ecranuluiDirecția de ajustare a ecranului 45sau

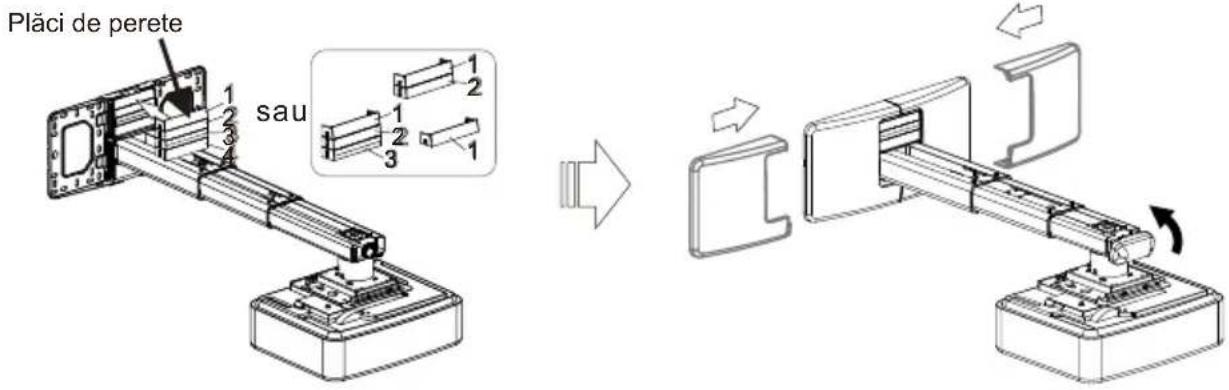

Când se fac toate ajustările, capacele plăcii de perete pot fi folosite pentru a acoperi zona goală de pe partea superioară a plăcii de perete. Numărul de plăci de perete utilizate depinde de dimensiunea suprafeței goale. Dar capacul de perete trebuie utilizat într-o comandă specifică, după cum arată

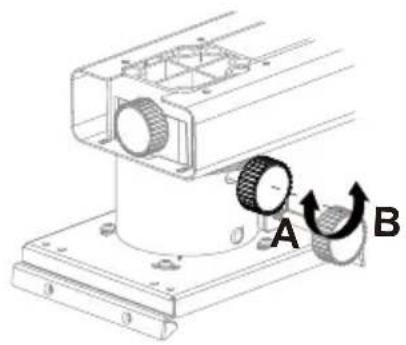

Direcția de ajustare a ecranului Pasul 8: Reglarea rolei orizontale

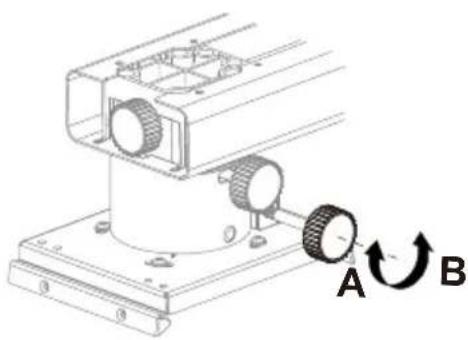

Buton rotativ orizontalDirecția de ajustare a ecranului Pasul 9: Reglarea rotației orizontale Buton rotativ orizontal Pasul 10: Utilizarea mastilor decorative imaginea din stânga. În cele din urmă, puneți capacul de perete. Informații despre produs Greutatea netăCapacitatea de greutateLungime extensibilăUnghiul de ajustare 6.8kg(15lb) 7.5kg(16.5lb)*495mm-1250mm(19-49in)Înclinare verticală, rolă orizontală, rotire orizontală

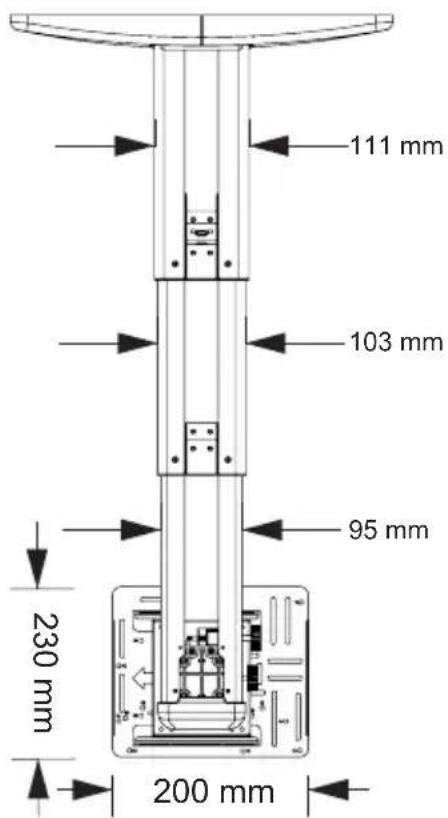

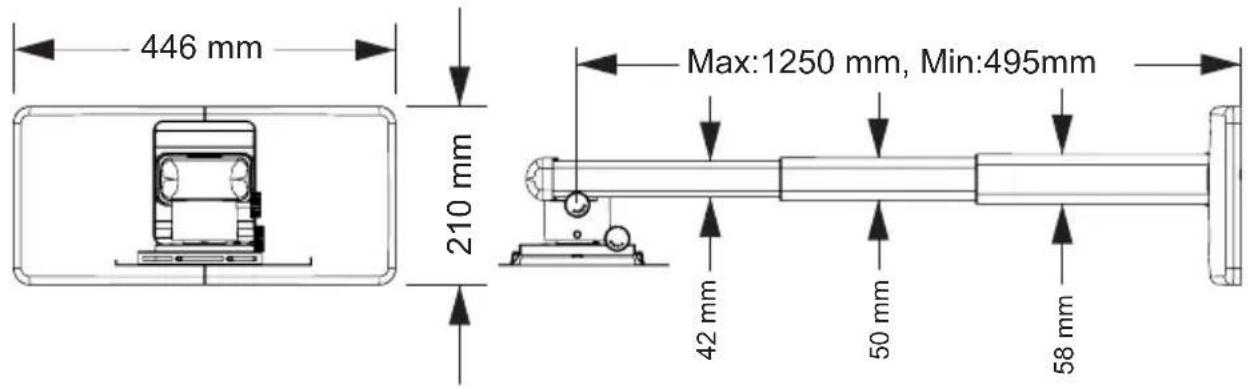

Plăci de perete±5° Notă: * Această montare este certificată TUV. Factorul de siguranță este 4. 46446 mm 210 mm 200 mm 230 mm Max:1250 mm, Min:495mm Specificație 111 mm 103 mm 95 mm 58 mm 50 mm 42 mm

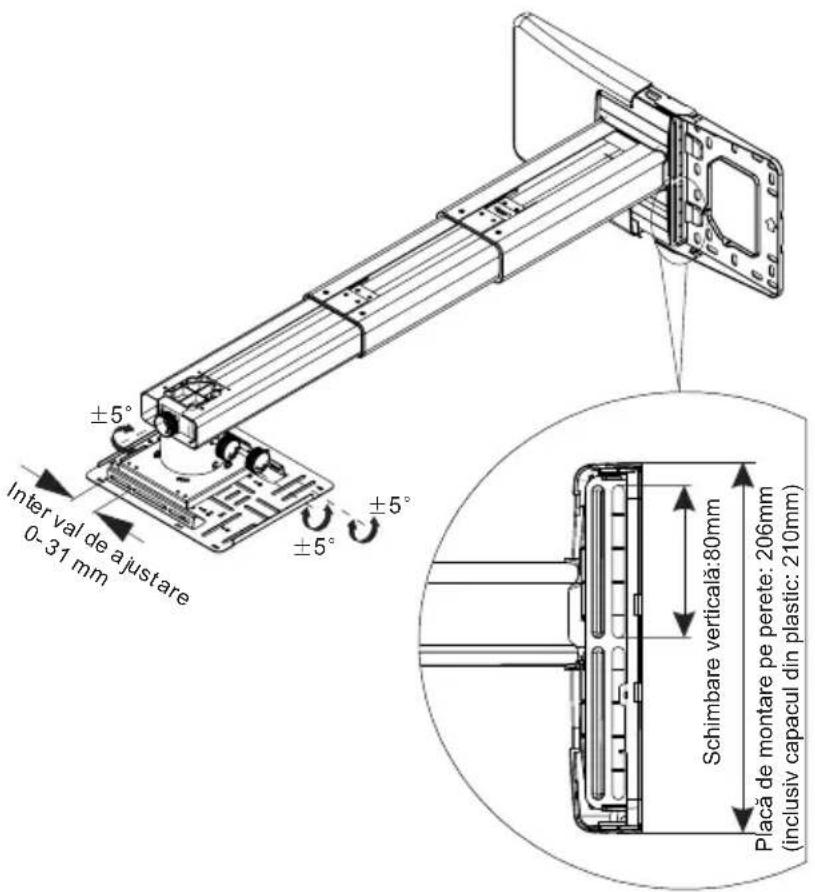

Specificație Schimbare verticală:80mm Placă de montare pe perete: 206mm (inclusiv capacul din plastic: 210mm)
