OWM3000ST - Accessoire de projecteur OPTOMA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural pour projecteur
Marque	Optoma
Modèle	OWM3000ST
Poids net	6,8 kg (15 lb)
Capacité de charge maximale	7,5 kg (16,5 lb) avec facteur de sécurité 4
Longueur extensible	495 mm à 1250 mm (19 à 49 po)
Réglage d'inclinaison verticale	±5°
Réglage de rotation horizontale	±5°
Réglage de roulement horizontal	±5°
Matériau	Acier (estimation)
Couleur	Noir (estimation)
Types de mur compatibles	Béton, cloison sèche, panneau de silicate de calcium
Fixations incluses	Vis M6x55, chevilles d'ancrage 10 mm, clés Allen L5 et L3, vis M4x8, M6x15, etc.
Étapes d'installation	Fixation murale, montage du bras, fixation du projecteur, réglages d'image
Compatibilité projecteurs	Certains modèles Optoma (EH415ST, W305ST, X308ST, etc.) - voir liste
Certification	TÜV
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec
Nombre de personnes requises pour l'installation	2 personnes minimum
Utilisation prévue	Fixation de projecteur au mur avec réglages précis

FOIRE AUX QUESTIONS - OWM3000ST OPTOMA

Quels projecteurs sont compatibles avec le support OWM3000ST ?

Le support est compatible avec une sélection de projecteurs Optoma, notamment les modèles EH415ST, W305ST, X308ST, W308ST, ZU500TST, 4K550ST, et d'autres. Référez-vous au tableau dans la notice pour la liste complète.

Quelle est la capacité de charge maximale du support ?

La capacité de charge maximale est de 7,5 kg (16,5 lb) avec un facteur de sécurité de 4, certifié TÜV.

Comment installer le support sur un mur en béton ?

Pour un mur en béton, utilisez les vis M6x55 et les chevilles d'ancrage incluses. Percez des trous, insérez les chevilles, puis fixez la plaque murale avec les vis en les serrant avec la clé Allen L5.

Peut-on installer ce support sur une cloison sèche ?

Oui, mais la cloison doit avoir une taille minimale de 20x30 cm et une épaisseur maximale de 76,2 mm. Utilisez uniquement les vis M6x55 sans chevilles, et fixez-les fermement au centre de la plaque.

Comment ajuster l'inclinaison du projecteur après installation ?

Desserrez légèrement les vis de réglage d'inclinaison verticale (étape 7) et de roulement horizontal (étape 8) pour orienter l'image. Utilisez les boutons prévus pour un ajustement précis.

Comment gérer les câbles avec ce support ?

Les câbles d'alimentation et de signal peuvent passer à l'intérieur du bras du support. Desserez les vis du bras, étendez-le d'environ 100 mm, faites passer les câbles, puis resserrez. Il existe trois passages possibles.

Le support est-il certifié ?

Oui, le support est certifié TÜV avec un facteur de sécurité de 4, garantissant une utilisation fiable.

Quels outils sont nécessaires pour l'installation ?

Les clés Allen L5 et L3 sont fournies dans le kit. Vous aurez également besoin d'une perceuse (selon le mur) et d'un niveau à bulle.

Puis-je utiliser ce support pour un projecteur d'une autre marque qu'Optoma ?

Le support est conçu pour les projecteurs Optoma, mais il peut convenir à d'autres projecteurs ayant des trous de fixation compatibles (motif de trous universels). Vérifiez les dimensions et le poids de votre projecteur avant utilisation.

Comment nettoyer et entretenir le support ?

Nettoyez régulièrement le support avec un chiffon doux et sec. N'utilisez pas de produits abrasifs. Vérifiez périodiquement le serrage des vis et l'état des fixations.

MODE D'EMPLOI OWM3000ST OPTOMA

Lisez les instructions avec précaution avant l'installation de votre matériel.

• Installez le support plafond avec des fixations adaptées à la structure et au type de votre mur.
• Consultez un constructeur qualifié si vous avez un doute sur la structure de votre mur.
  • Utilisez tous les points de fixations disponibles sur votre matériel.
• Vous ne devez EN AUCUN CAS modifier ou altérer les différentes pièces du support et ses fixations.
• NE PAS utiliser le support si les pièces sont cassées ou endommagées.
  • Serrez tous les boulons et fixations solidement.
• Vous ne devez utiliser que les fixations fournies avec votre matériel.
• Votre vidéoprojecteur NE DOIT PAS être installé à proximité d'une source de chaleur ou de moisissures.
  • 2 personnes sont obligatoirement nécessaires pour l'installation du support mural et le projecteur

Contenu de l'emballage

Support mural x 1

Plaque de fixation du projecteur x 1

Couvercle pour plaque mural x 1

Plaque murale x 1

Cache mural x 1

Bras de montage x 4

Kit de fixation

NO	Présentation Schématique	Désignation	Quantité
A		Vis (M6x55)	5
B		Cheville d'encrage 10mm	5
C		Clé Allen L5	1
D		Clé Allen L3	1
E		Vis (M4x8)	4
F		Vis(M6x15)	4
G		Vis de connexion M4	4
H		Vis(M3x10)	4
I		Vis(M5x12)	4
J		Vis(M5x25)	4
K		Ecrou M5	4
L		Entretoise en plastique (8.0)	4

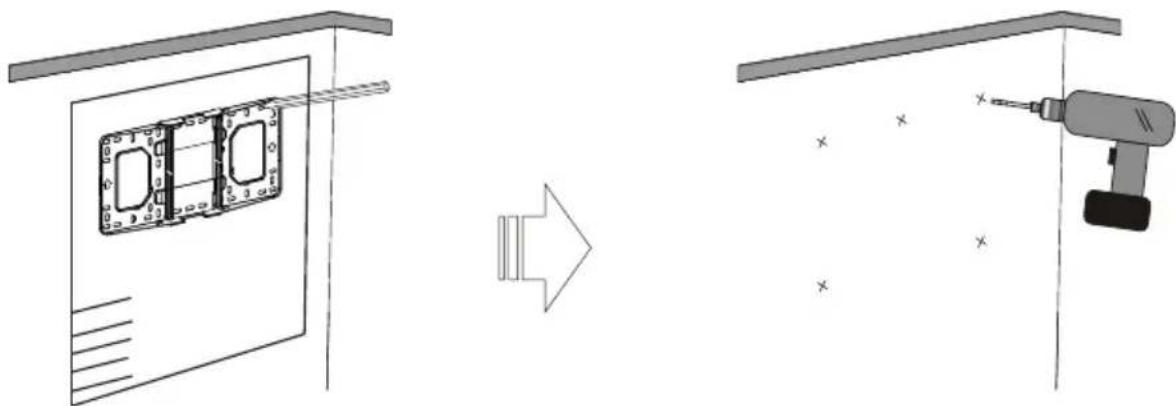

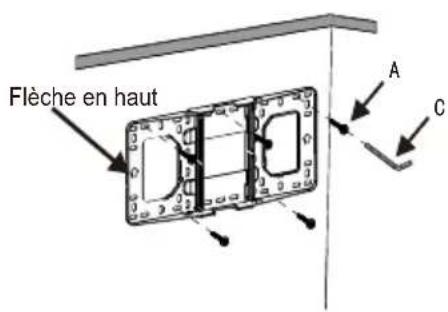

Etape 1 : Fixer la plaque murale au mur

• Le support est adapté pour un mur en béton, une cloison sèche et panneau de silicate de calcium.

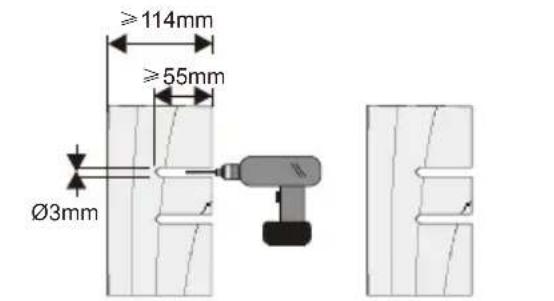

• Pour un montage sur un mur en béton, l'épaisseur du mur ne doit pas excéder 100mm. Les chevilles d'encrage et les vis (M6x55) sont nécessaires pour une installation sur un mur en béton.
• Pour un montage sur une cloison sèche, la taille minimum du mur ne doit pas être inférieur à 20 x 30cm. L'épaisseur du mur ne doit pas excéder 76.2mm. Seul les vis(M6x55) sont nécessaires pour l'installation.

- Pour un montage sur un panneau de silicate de calcium, les vis M6x55 doivent être fermement fixées.

Note: SI l'épaisseur du mur n'est pas suffisante, renforcez-le suffisamment avant toute installation.

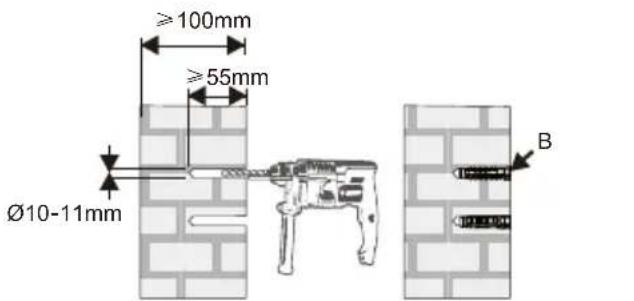

Installation sur un mur en béton

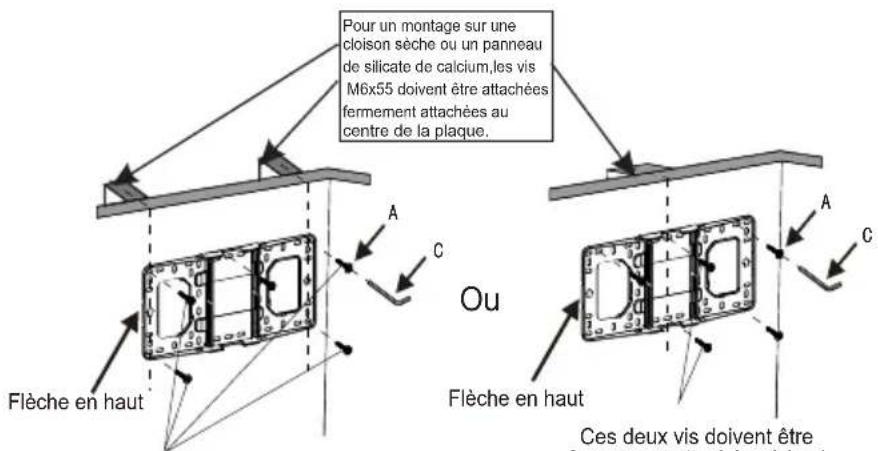

Installation sur cloison sèche
Sans cheville d'encrage

Flèche en haut A C

Les vis M6x55 et les chevilles d'encrage sont nécessaires pour les murs en béton

Pour un montage sur une cloison sèche ou un panneau de silicate de calcium,les vis M6x55 doivent être attachées fermement attachées au centre de la plaque. A C Ou Flèche en haut Flèche en haut Ces deux vis doivent être

Ces quatre vis doivent être fermement attachées à la plaque
Uniquement les vis M6x55 sont nécessaires pour les cloisons sèches ou les panneaux de silicate de calcium.

- Insérez la Vis A (M6x55) présente dans le kit de fixation, serrez avec la clé Allen L5 du kit de fixation

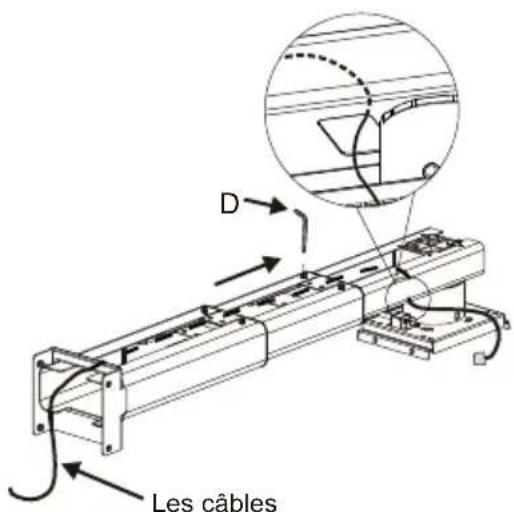

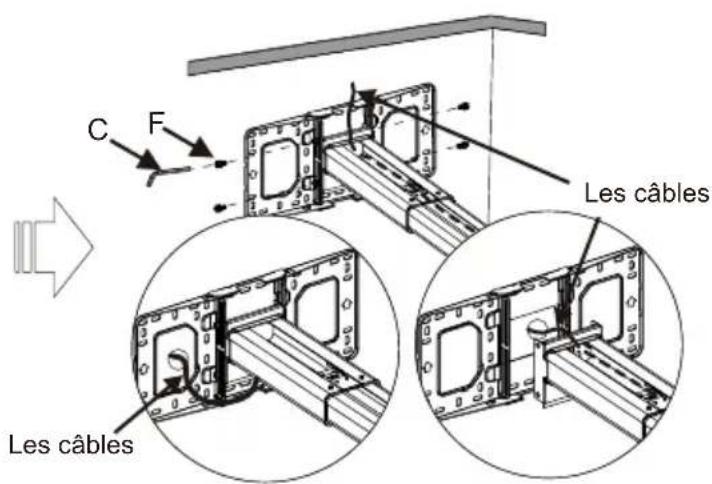

Etape 2 : Attacher le bras de support à la plaque murale

Les câbles D

Desserrez les vis avec la clé Allen L3, étendre le bras d'environ 100mm et faites passer le câble d'alimentation et les câbles de signal dans le bras du support.

C F Les câbles Les câbles

Les câbles peuvent passer dans la plaque de fixation de 3 manières comme montré dans les images. Puis serrer la vis F après avoir localiser la position du support du projecteur correctement.

- Insérez la vis F (M6x15) du kit de fixation, et serrez avec la clé Allen L5.

Etape 3 : Fixer le projecteur à la plaque de fixation et au support

A. Utiliser les trous de fixation personnalisés pour fixer le vidéoprojecteur

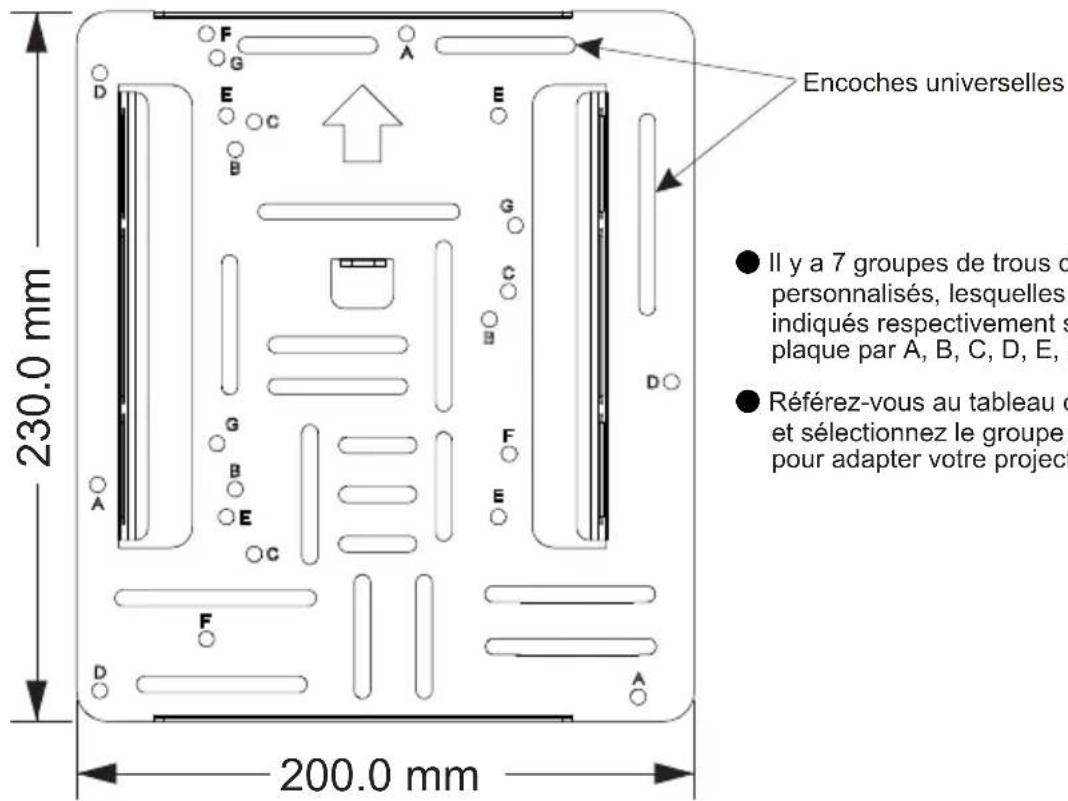

230.0 mm 200.0 mm 200.0 mm Encoches universelles ● Il y a 7 groupes de trous d personnalisés, lesquelles indiqués respectivement s plaque par A, B, C, D, E, ● Référez-vous au tableau d et sélectionnez le groupe pour adapter votre projec

Modèles	ID	Groupe des trous de fixation	Modèles	ID		Groupe des trous de fixation
EH415ST		A	W460ST, EH460ST			F
W305ST, W303ST, W305ST		B	ZX310ST, ZW310ST			E
X308ST, W308ST, X318ST, W318ST		B	ZU500TST			B
EH200ST, X316ST, W316ST		C	W515ST, WU515ST, WU515TST, EH515ST, EH515ST			D
4K550ST		G	Modèle de projecteur à Lampe et projecteur Laser *			E

Note:* Ces modèles sont des projecteurs ultra courte focale

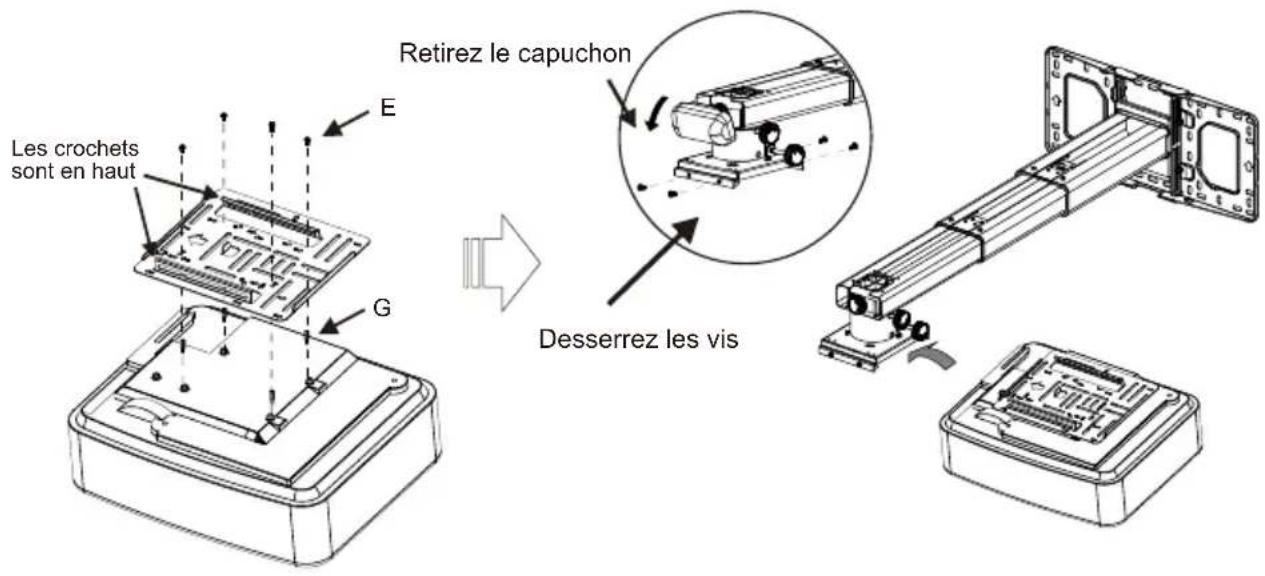

Fixer la plaque de montage au projecteur

Les crochets sont en haut E G Retirez le capuchon Desserrez les vis

● ? Desserrez les vis sur le support et pré-vissez le projecteur sur le support.
- Si les pieds du projecteur empêchent la plaque de bouger, utilisez les vis M4 (marque G).

B. Utilisez le bras du support et les encoches universelles pour fixer le projecteur

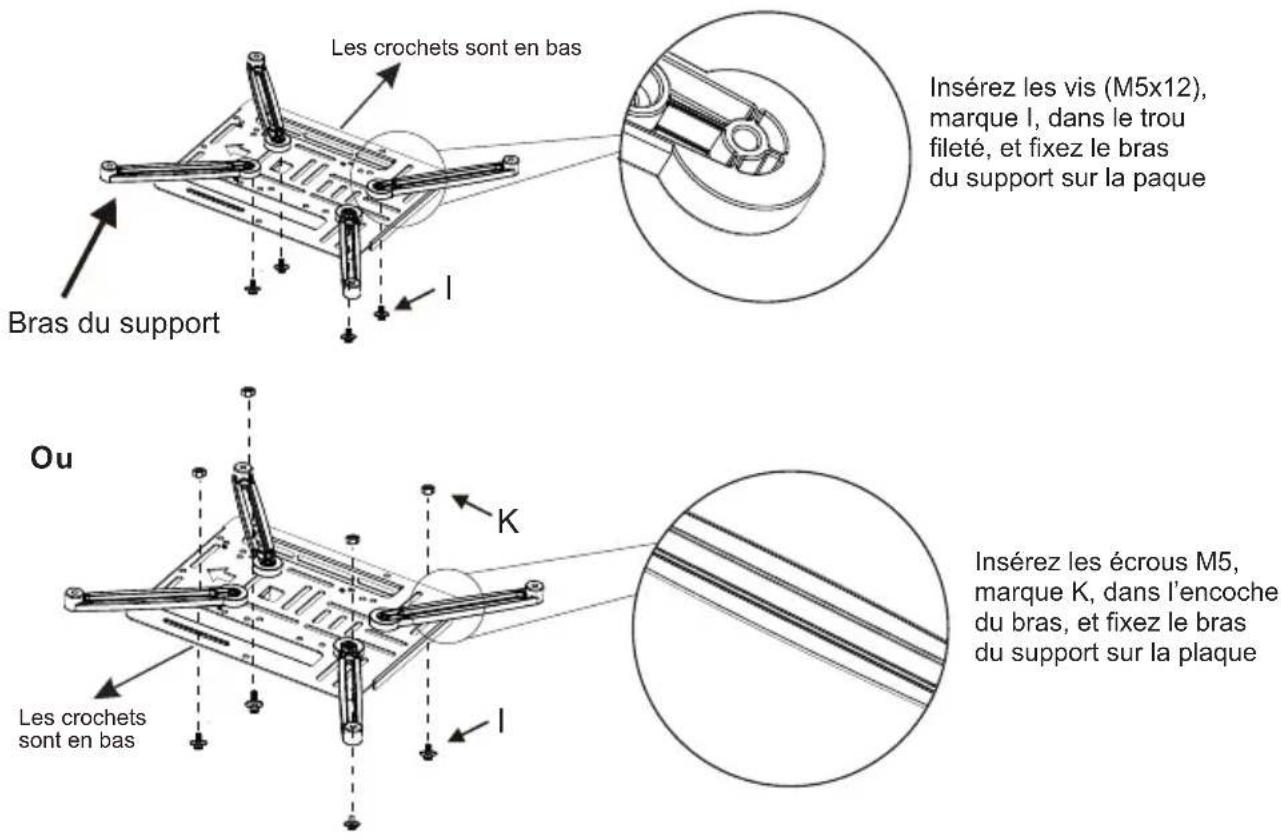

Premièrement, fixez le bras du support à la plaque murale

Les crochets sont en bas Insérez les vis (M5x12), marque I, dans le trou fileté, et fixez le bras du support sur la paque Bras du support Ou Insérez les écrous M5, marque K, dans l'encoche du bras, et fixez le bras du support sur la plaque Les crochets sont en bas K I

Note: Afin d'avoir une bonne compréhension de comment attacher le bras du support à la plaque murale, la plaque est à l'envers, cela veut dire que les crochets sont en bas, conférer depuis les deux images ci-dessous.

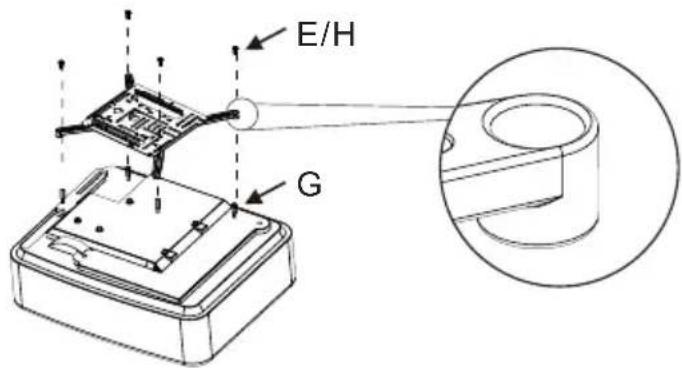

Deuxièmement, attachez la plaque au projecteur

E/H G

Sans utiliser Vis M4	Sélectionnez une autre taille de vis E(M4x8) /H(M3x10)
En utilisant Vis M4	Prendre seulement Vis E (M4x8)

- Selon le diamètre des trous de fixation en dessous du projecteur, merci de sélectionner la bonne taille de vis, comme indiqué sur le tableau au-dessus. Si les pieds du projecteur empêchent la plaque de bouger, les vis M4 doivent être utilisées, uniquement les vis M4x8.

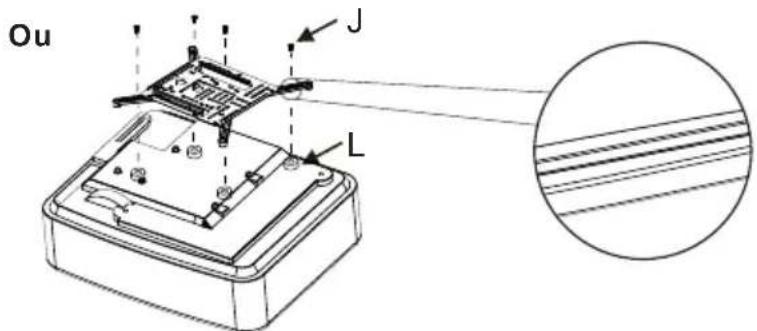

Ou J L

Insérez les vis M5x25, marque J, dans les encoches du bras, et fixez la plaque sur le projecteur

- Si le diamètre des trous de fixation en bas du projecteur est M5, les vis M5x25 doivent être utilisées. Si les pieds du projecteur empêchent la plaque de bouger, les entretoises (L), doivent être utilisées.

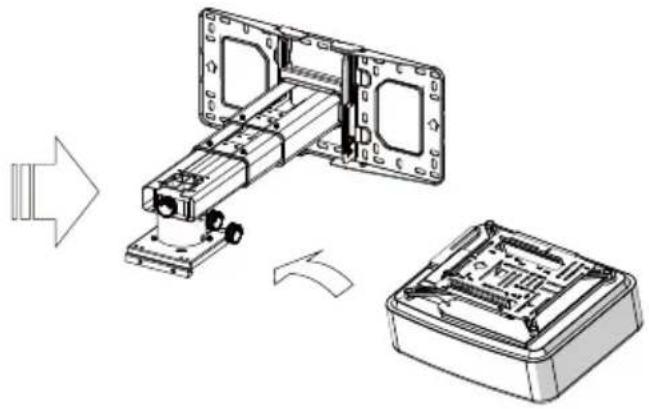

Troisièmement, attachez le projecteur au mur

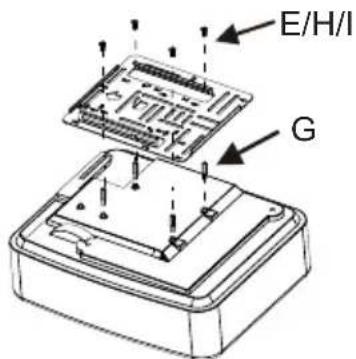

C. Utilisez les encoches universelles pour fixer le projecteur

E/H/I G

Sans utiliser Vis M4	Sélectionnez une autre taille de vis E(M4x8) /H(M3x10)/I(M5x12)
En utilisant Vis M4	Prendre seulement Vis E (M4x8)

- Si les encoches universelles de la plaque peuvent couvrir tous les trous de fixation des projecteurs, installez la plaque directement sur le projecteur avec la bonne taille de vis, comme indiqué sur le tableau dessus.

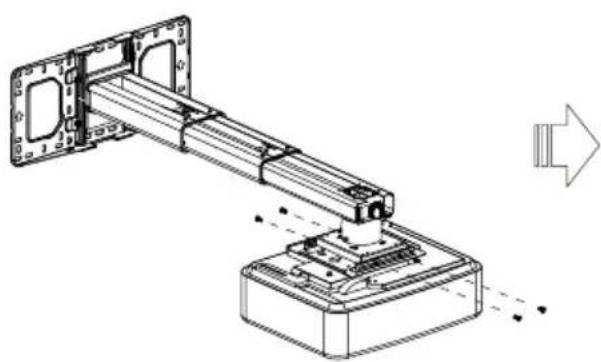

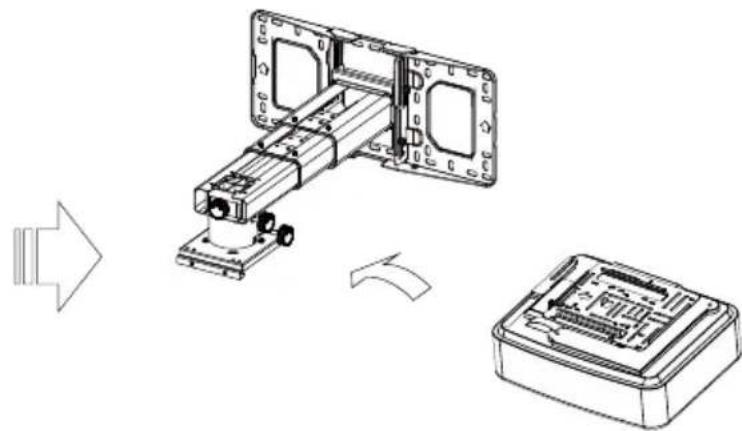

Attachez le projecteur sur le bras

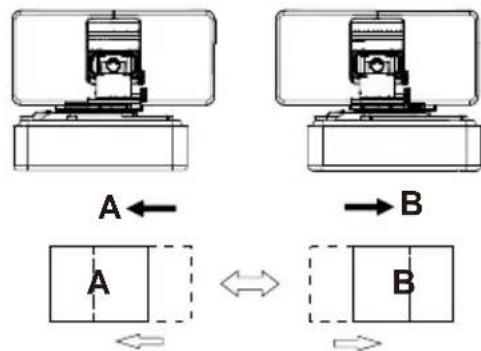

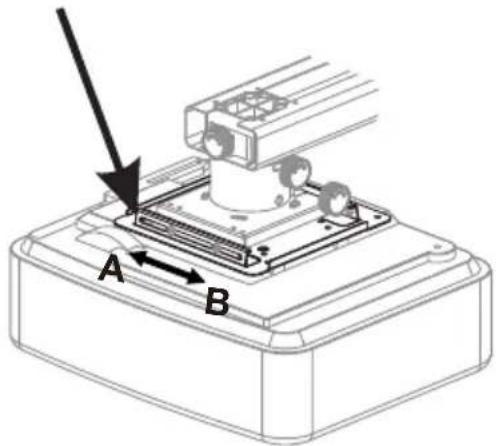

Etape 4 : Ajustez la taille d'image horizontalement

Glissez la plaque du support

A B

Ajustez la direction de l'image

Câble d'alimentation
Câble vidéo (VGA, HDMI...)
Branchez le câble d'alimentation et les autres câbles vidéo ou audio au projecteur

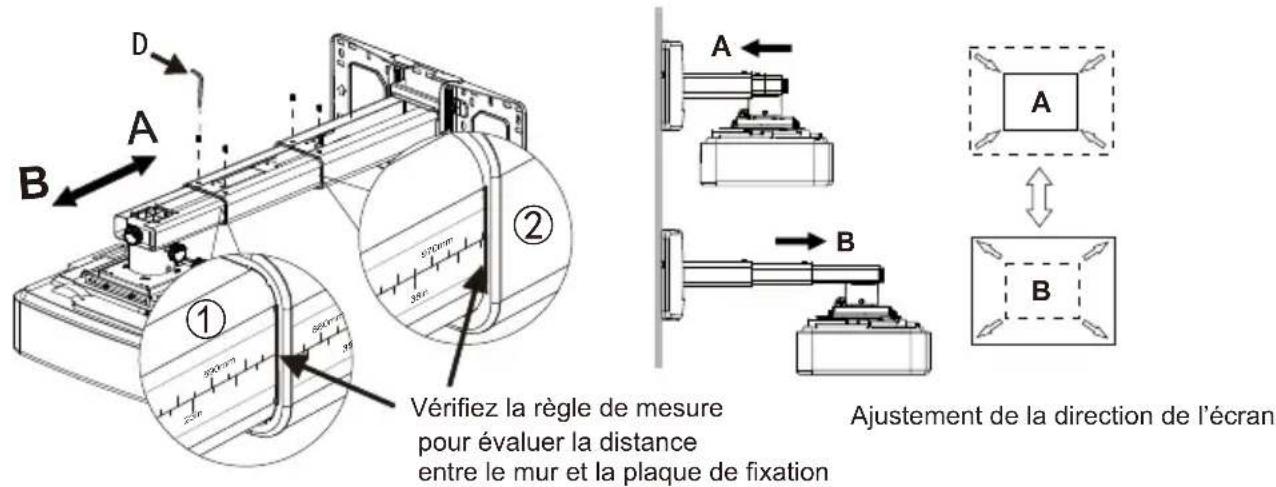

Etape 5 : Ajustez la taille de l'image

D A B ① 300mm 500mm 300mm 300mm ② Vérifiez la règle de mesure pour évaluer la distance entre le mur et la plaque de fixation Ajustement de la direction de l'écran

Note: Pour ajuster selon vos besoins, les vis doivent être desserrées dans un ordre spécifique, comme indiqué ci-dessus Fig① ,Fig②. (Lorsque la longueur de bras interne de 895 mm n'est pas suffisante, vous devez alors desserrer les vis sur le bras externe pour ajuster le bras du milieu. Dans ce cas, le chiffre affiché sur le bras du milieu est correct.)

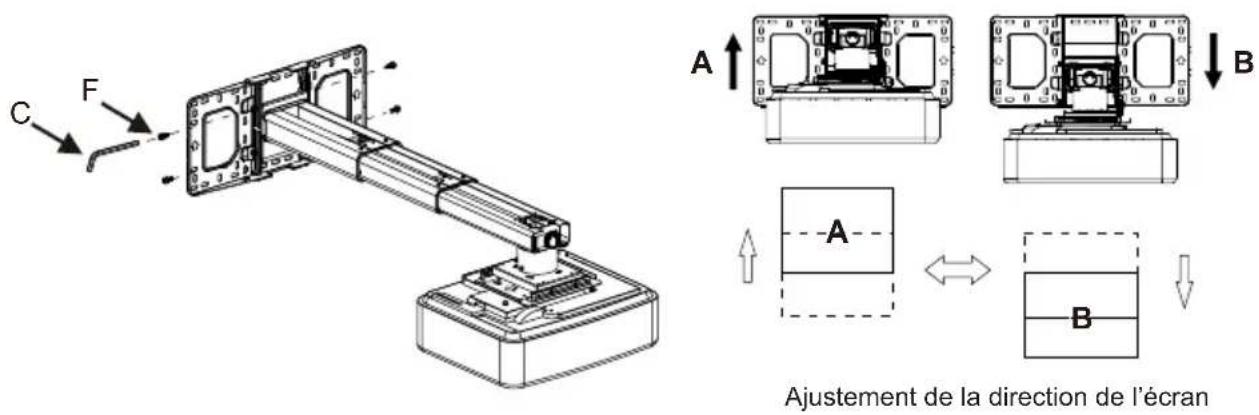

Etape 6 : Ajustez la hauteur de l'image vers le bas ou vers le haut

C F A B A B Ajustement de la direction de l'écran

• Desserrez les vis légèrement pour ajuster le projecteur à la position requise

Etape 7 : Ajustement de l'inclinaison verticale

Ajustement de la direction de l'écran

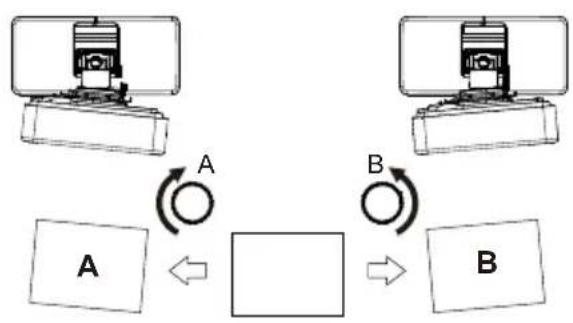

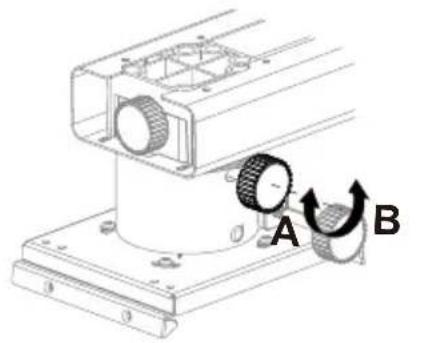

Etape 8 : Ajustement de l'inclinaison horizontale

Bouton d'inclinaison horizontale

Ajustement de la direction de l'écran

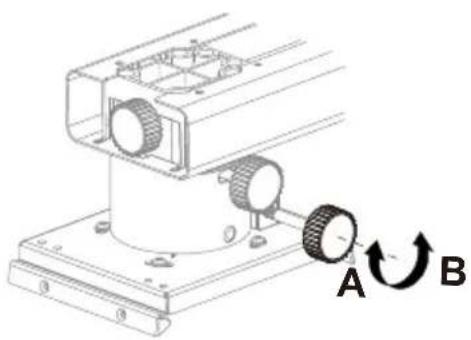

Etape 9 : Ajustement de la rotation horizontale

Ajustement de la direction de l'écran

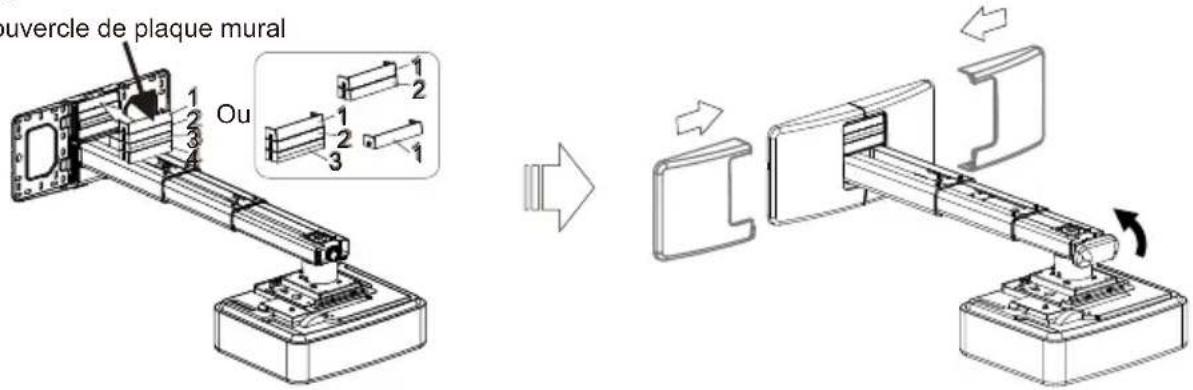

Etape 10 : Utilisez le cache et le couvercle

Couvercle de plaque mural

pouvercle de plaque mural 1 2 3 Ou 1 2 3 1

Note : Lorsque tous les ajustements sont faits, les couvercles peuvent être utilisés pour couvrir la partie vide en haut de la plaque murale. Le nombre de couvercles utilisés dépend de la taille de la partie vide. Mais les couvercles doivent être utilisés dans un ordre spécifique comme indiqué sur l'image de gauche. Enfin, ajoutez le cache mural.

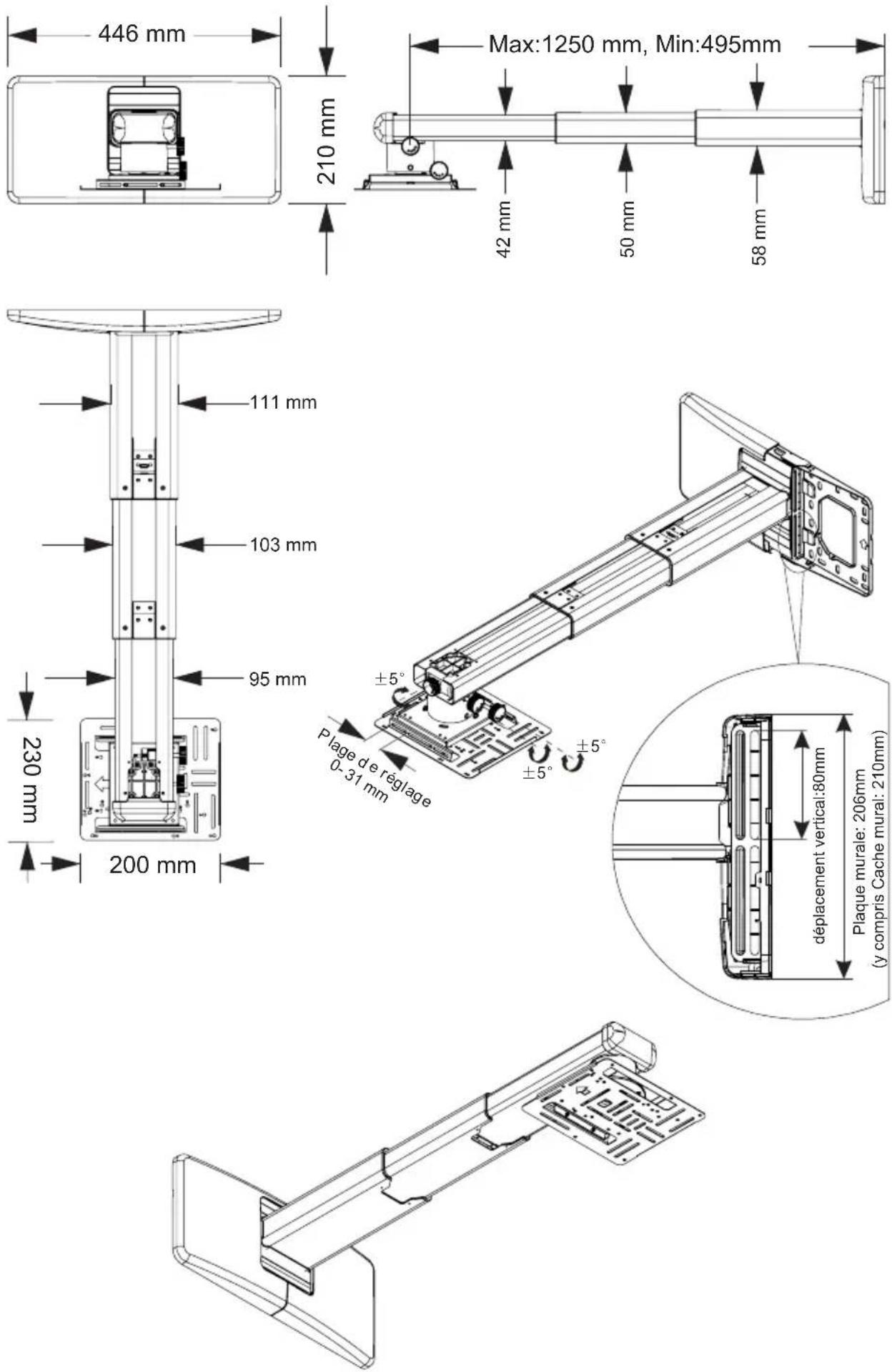

Information produit

Poids Net	6.8kg(15lb)
Capacité de poids	7.5kg(16.5lb)*
Longueur extensible	495mm-1250mm(19-49in)
Angle d'ajustement	Inclinaison verticale, Roulement Horizontal, Rotation Horizontale ± 5^

Note : * Ce support est TUV certifié. Facteur de sécurité 4

Spécification

OWM3000
