Produkttyp	Ultra-Kurzdistanz-Projektorhalterung
Marke	OPTOMA
Modell	OWM3000
Nettogewicht	5,0 kg
Maximale Tragfähigkeit	15,0 kg
Verstellbare Länge	325 mm - 740 mm
Vertikaler Neigungswinkel	±5°
Horizontaler Rollwinkel	±5°
Horizontaler Drehwinkel	±5°
Material	Stahl und Kunststoff
Farbe	Schwarz
Wandmontage	Ja
Montageart	Wandmontage
Lieferumfang	Arm des Trägers, Projektorbefestigungsplatte, Abdeckung für Wandplatte, Wandplatte, Wandabdeckung, Befestigungsset (5 Schrauben M6x55, 5 Ankerbolzen, 1 Inbusschlüssel L5, 1 Inbusschlüssel L3, 4 Schrauben M4x8, 4 Schrauben M6x15)
Sicherheitshinweise	Vor der Installation sorgfältig lesen
Anzahl der für die Installation erforderlichen Personen	2
Garantie	2 Jahre
Wartung und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine Scheuermittel verwenden.
Ersatzteile und Reparierbarkeit	Kontaktieren Sie den OPTOMA Kundenservice für Ersatzteile. Keine Teile modifizieren.
Allgemeine Informationen	Halterung konzipiert für Ultra-Kurzdistanz-Projektoren. Wandmontage erforderlich. Befolgen Sie die Schritte im Handbuch.

Häufig gestellte Fragen - OWM3000 OPTOMA

Wie installiere ich die Halterung OWM3000 an einer Betonwand?

Verwenden Sie für eine Betonwand die mitgelieferten Schrauben M6x55 und Ankerbolzen. Die Wandstärke darf 100 mm nicht überschreiten. Setzen Sie die Schraube ein und ziehen Sie sie mit dem Inbusschlüssel L5 fest.

Was ist das maximale Gewicht, das diese Halterung tragen kann?

Die maximale Tragfähigkeit beträgt 15,0 kg. Stellen Sie sicher, dass Ihr Projektor dieses Gewicht nicht überschreitet.

Kann ich diese Halterung an einer Trockenbauwand installieren?

Ja, für eine Trockenbauwand darf die Wandstärke 114 mm und die Gipskartonplattenstärke 15 mm nicht überschreiten. Verwenden Sie nur die Schraube M6x55 ohne Ankerbolzen.

Wie kann ich das projizierte Bild horizontal anpassen?

Schieben Sie die Befestigungsplatte seitlich, nachdem Sie die entsprechenden Schrauben gelöst haben. Ziehen Sie die Schrauben fest, sobald die gewünschte Position erreicht ist.

Welche Werkzeuge werden für die Installation benötigt?

Das Befestigungsset enthält zwei Inbusschlüssel: einen L5 und einen L3. Es werden keine zusätzlichen Werkzeuge benötigt.

Ist diese Halterung mit allen OPTOMA-Projektoren kompatibel?

Diese Halterung ist für Ultra-Kurzdistanz-Projektoren konzipiert. Überprüfen Sie das Gewicht und die Abmessungen Ihres Projektors sowie die Kompatibilität der Befestigungspunkte.

Wie kann ich die Kabel nach der Installation verstecken?

Die Strom- und Signalkabel können durch den Arm der Halterung geführt werden. Nutzen Sie die drei möglichen Durchführungen in der Befestigungsplatte und ziehen Sie dann die Schraube F fest.

Was tun, wenn Teile in der Verpackung fehlen?

Kontaktieren Sie den OPTOMA Kundenservice, um Ersatzteile zu erhalten. Verwenden Sie keine nicht mitgelieferten Befestigungen.

Wie kann ich die vertikale Neigung des Projektors einstellen?

Lösen Sie die Einstellschrauben leicht, neigen Sie den Projektor auf den gewünschten Winkel (max. ±5°) und ziehen Sie die Schrauben wieder fest.

Ist es notwendig, zu zweit zu installieren?

Ja, es ist zwingend erforderlich, dass zwei Personen die Wandhalterung und den Projektor installieren, um die Sicherheit zu gewährleisten.

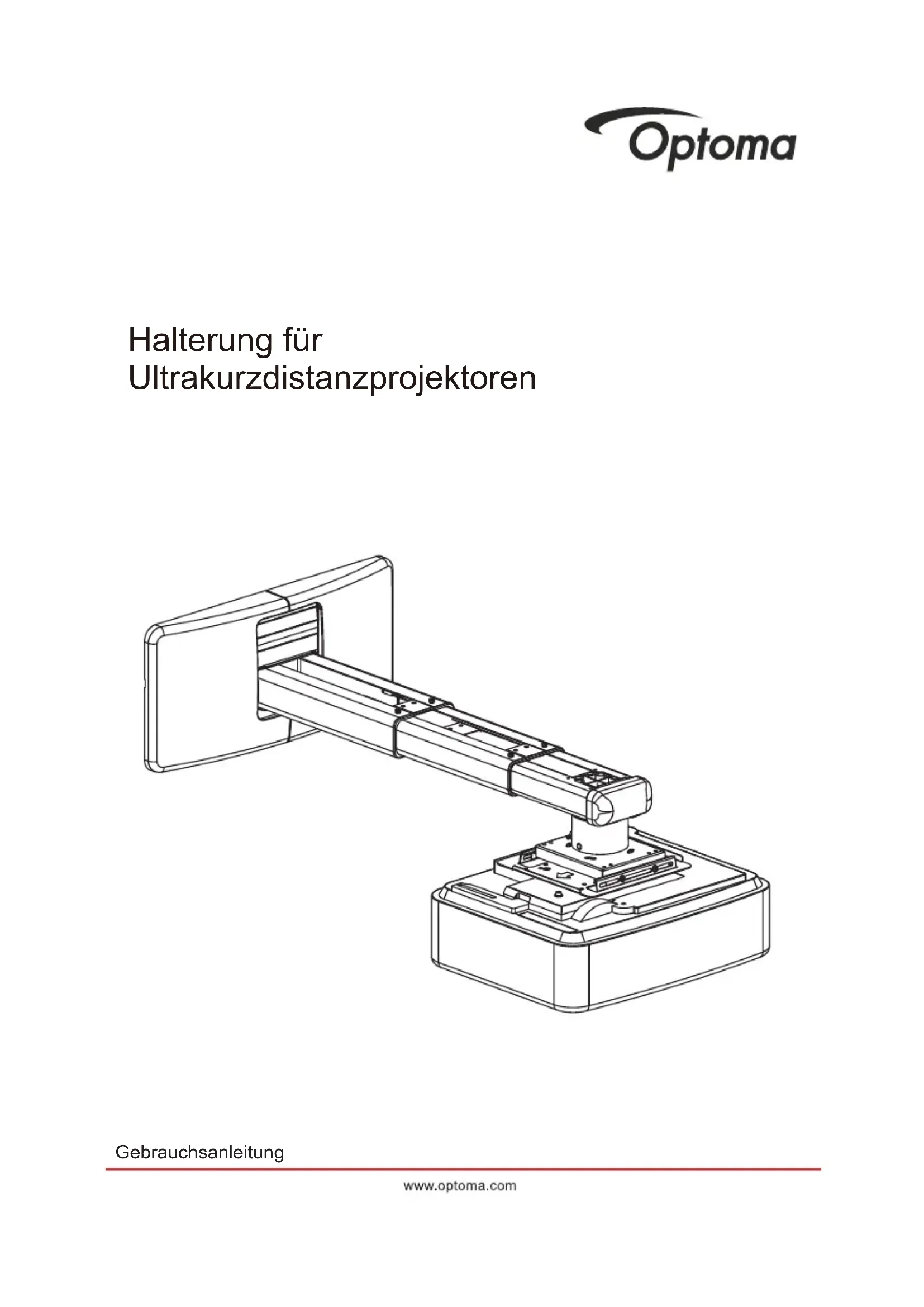

BEDIENUNGSANLEITUNG OWM3000 OPTOMA

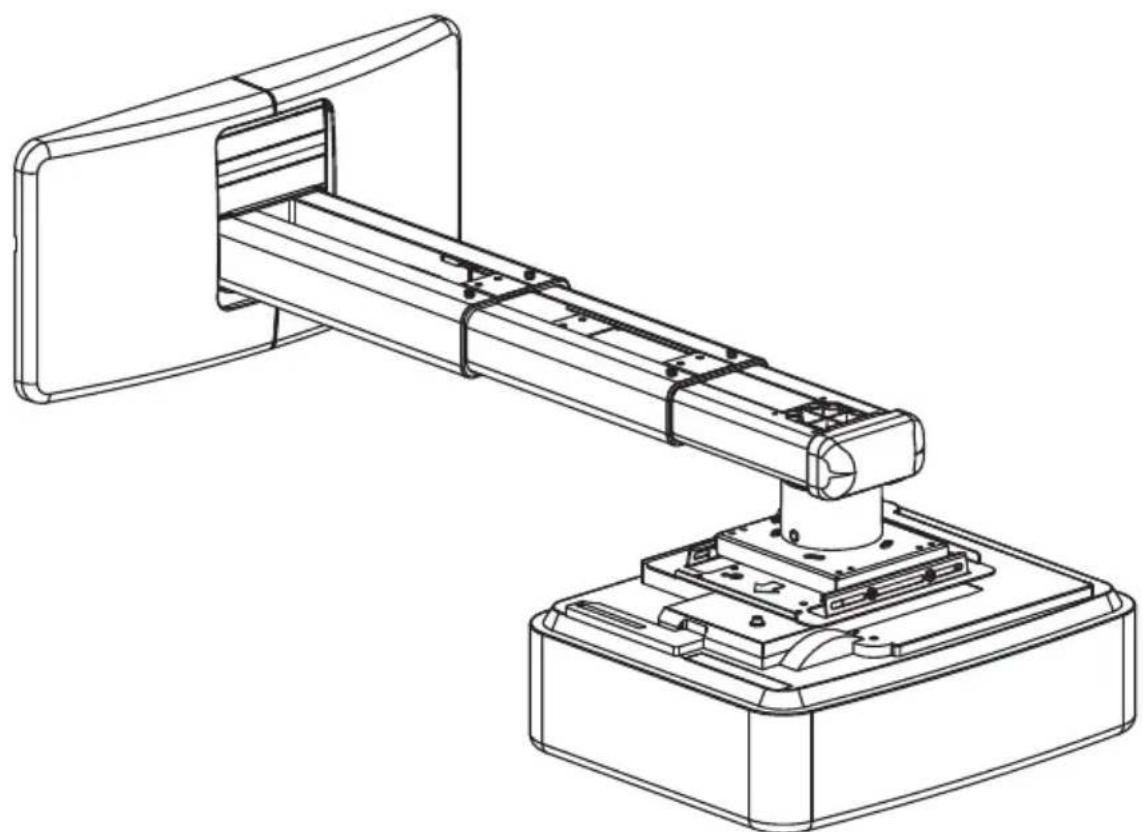

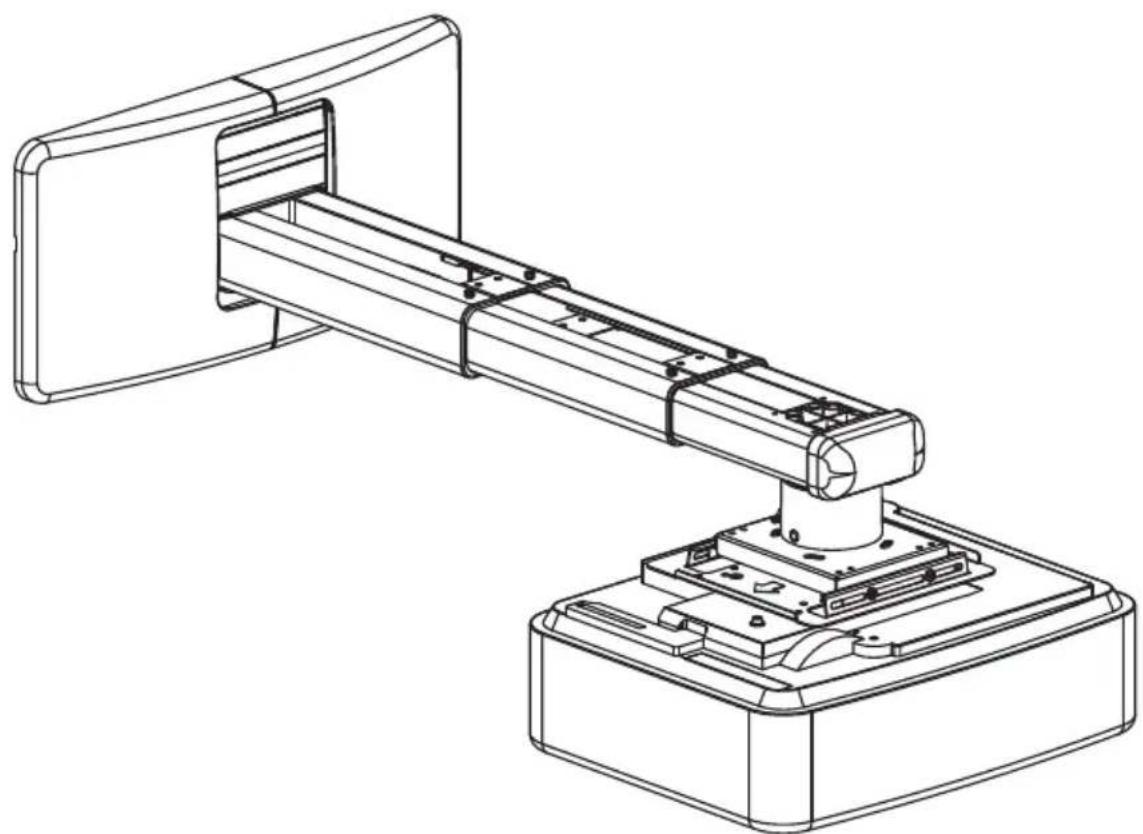

Halterung für Ultrakurzdistanzprojektoren

Lesen Sie diese Sicherheitshinweise sorgfältig durch, bevor sie mit der Installation beginnen

• Installieren Sie die Halterung an einer geeigneten Stelle mit den passenden Befestigungen.
- Sollten Sie an der Beschaffenheit der gewählten Wand Zweifel haben, wenden Sie sich bitte an einen Fachmann.
- Nutzen Sie alle verfügbaren Befestigungspunkte.
- Versuchen Sie auf keinen Fall, die Wandhalterung oder Teile davon zu verändern oder zu modifizieren.
- Nutzen Sie die Halterung nicht, wenn Teile beschädigt oder kaputt sein können.
• Ziehen Sie alle Schrauben und Befestigungen fest an
- Nutzen Sie nur die mitgelieferten Befestigungen.
• Befestigen Sie den Projektor nicht in der Nähe von Feuchtigkeits- oder Hitzequellen.
• Installieren Sie den Projektor und die Halterung immer mindestens zu zweit

Lieferumfang

Projektor Abdeckung Befestigungsplatte x 1 Wandplatte x 1

Wandplatte x 1

Wandabdeckung x 1

Befestigungsset

NO	diagrammatic presentation	Specification	quantity
A		Schraube(M6x55)	5
B		Dübel	5
C		L5 Inbusschlüssel	1
D		L3 Inbusschlüssel	1
E		Schraube (M4x8)	4
F		Schraube(M6x15)	4

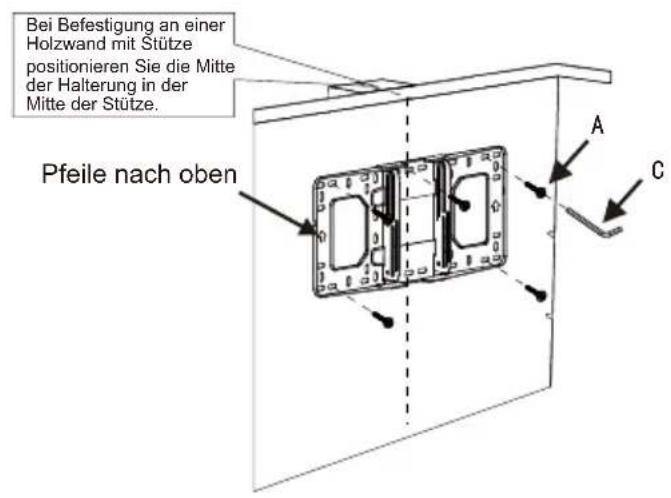

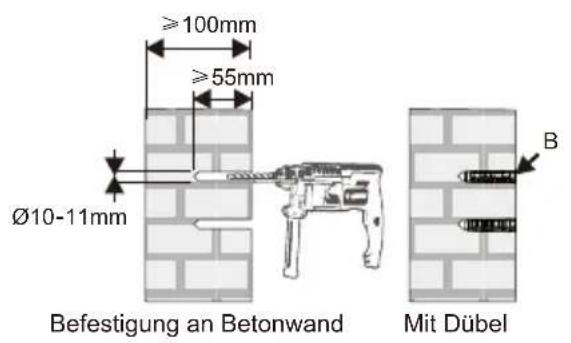

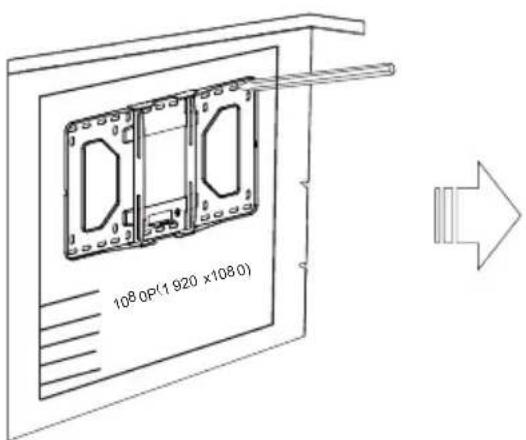

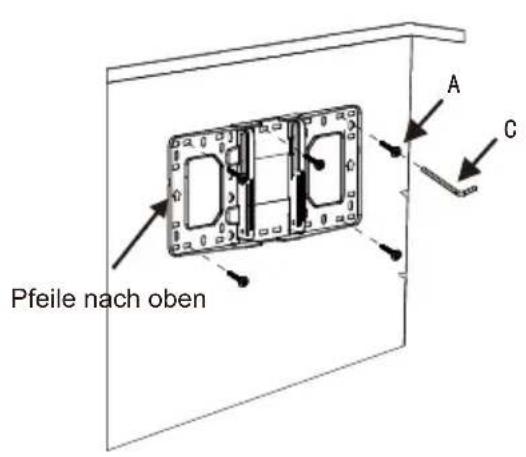

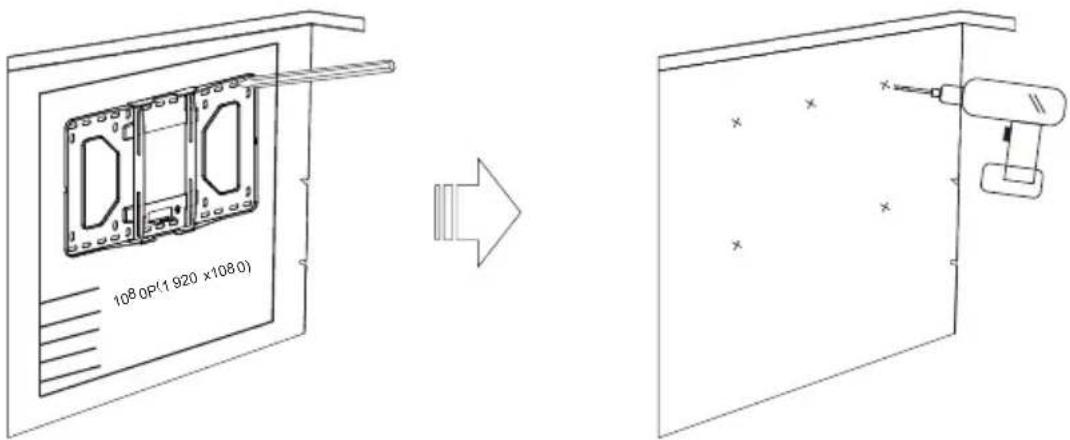

Schritt 1: Befestigen Sie die Wandplatte an der Wand

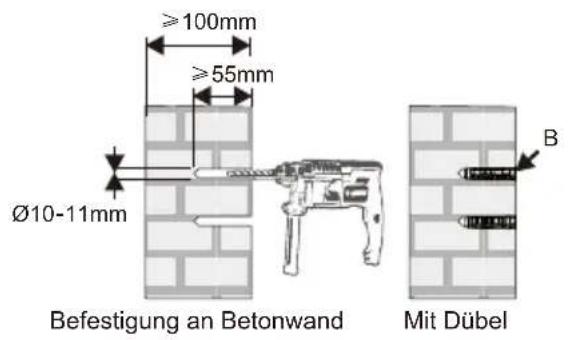

• Achten Sie bei der Installation an Betonwänden darauf, dass diese nicht dünner als 100mm sind und nutzen Sie einen Dübel mit passender Schraube.

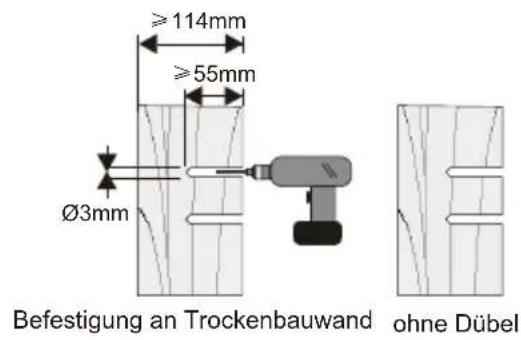

• Achten Sie bei der Installation an Trockenbauwänden darauf, dass diese nicht dünner als. 114mm sind und bei Gipswänden nicht dünner als 15mm. In beiden Fällen reicht eine Schraube (M6x55) zur Befestigung.

Hinweis: Sollte die Wand nicht dick genug sein, verstärken Sie sie bitte entsprechend vor der Installation.

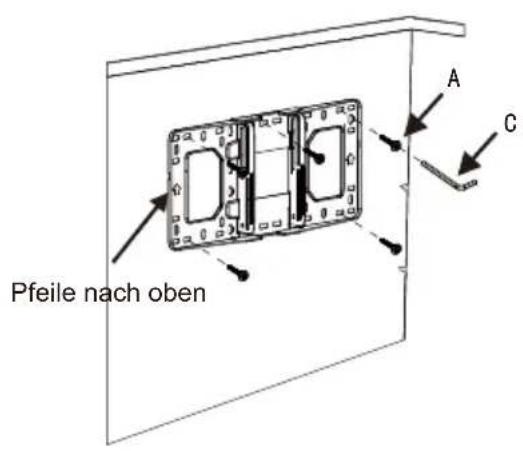

● Schrauben Sie Schraube A (M6x55) vom Befestigungsset in die Wand und ziehen Sie sie mit einem L5 Imbus Schlüssel aus dem Befestigungsset fest.

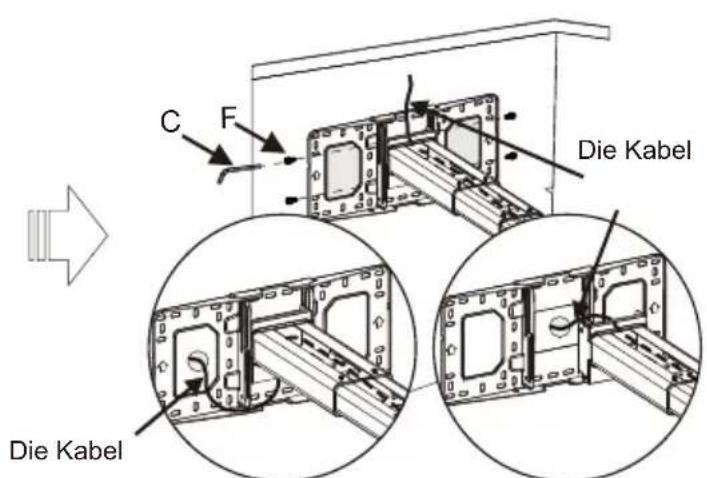

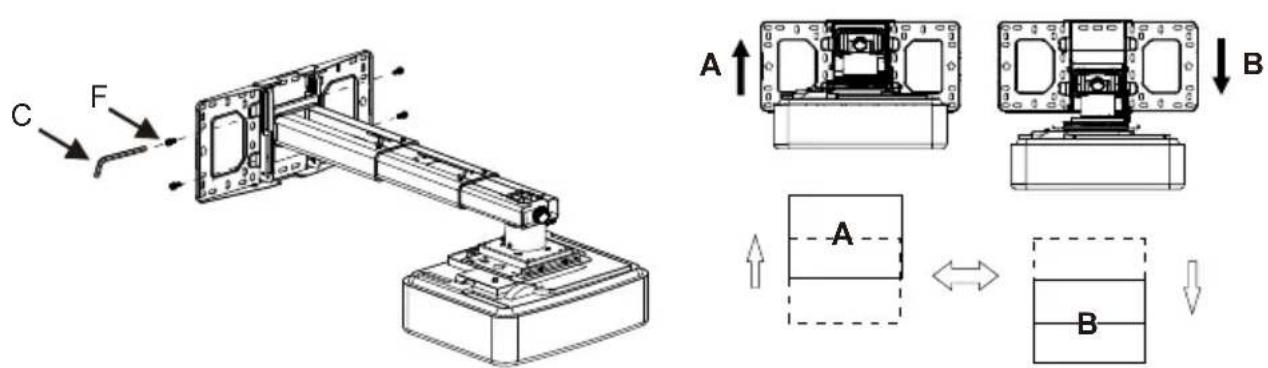

Schritt 2: Befestigen Sie die Projektorhalterung an der Wandplatte

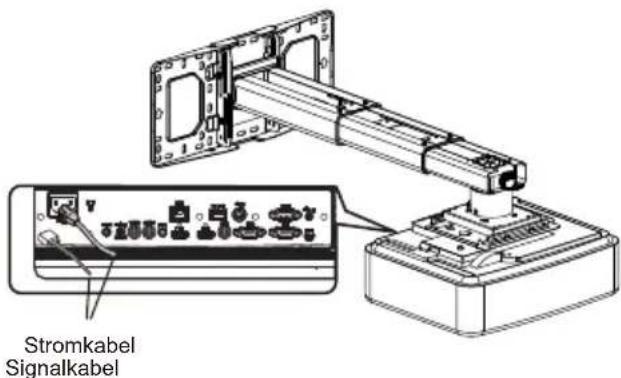

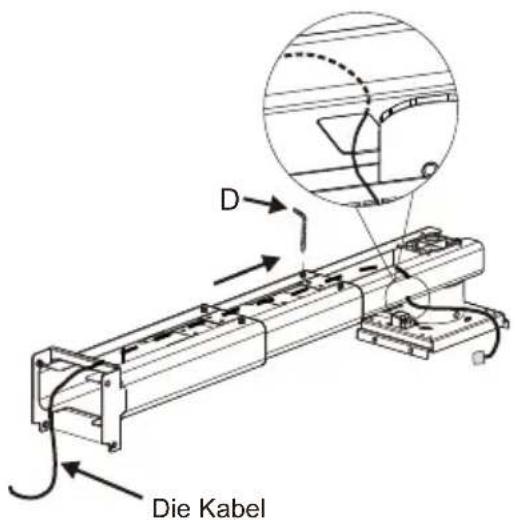

Lösen Sie die Schrauben mit einem L3 Imbus Schlüssel, ziehen Sie den Arm ca. 100mm heraus und führen Sie das Strom-, sowie Signalkabel durch den Arm.

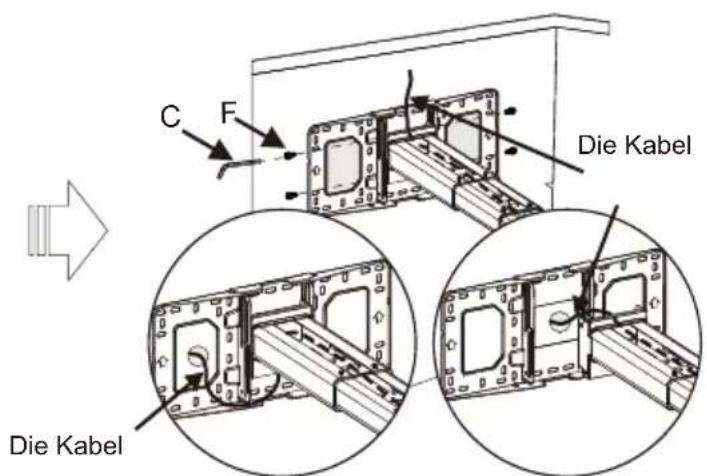

Die Kabel können auf die drei abgebildeten Arten geführt werden. Nach finaler Positionierung der Halterung ziehen Sie Schraube F fest.
● Schrauben Sie Schraube F (M6x15) aus dem Befestigungsset ein und ziehen Sie sie mit Imbus Schlüssel L5 fest.

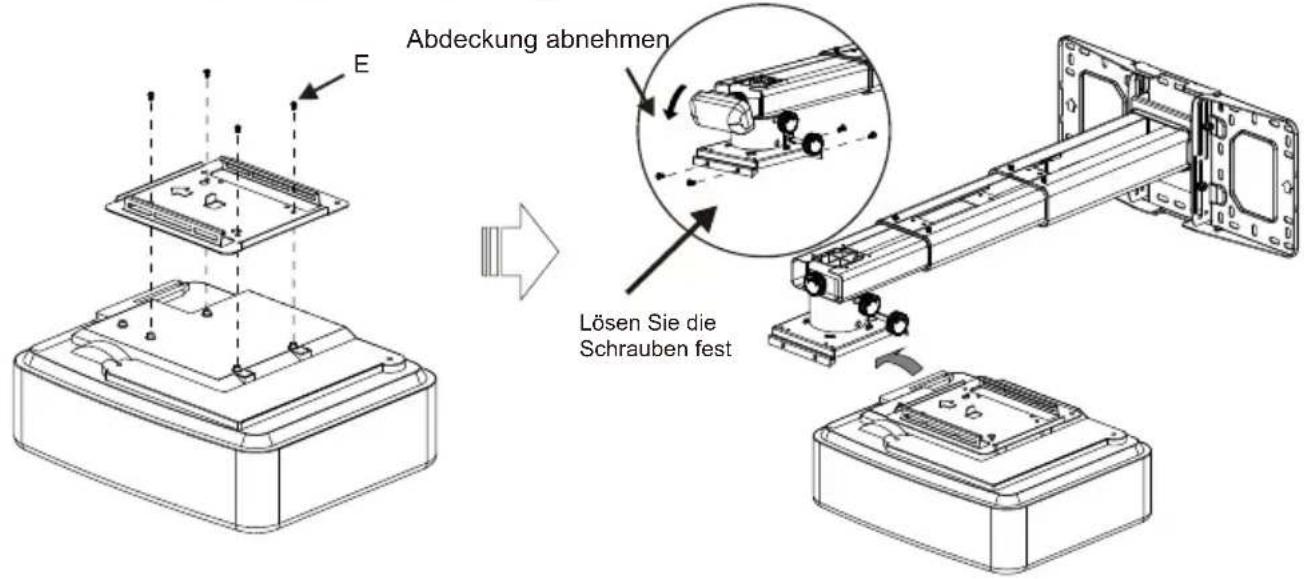

Schritt 3: Befestigen Sie den Projektor an der Befestigungsplatte und der Halterung

• Lösen Sie die Schraube an der Halterung und befestigen Sie den Projektor an der Halterung

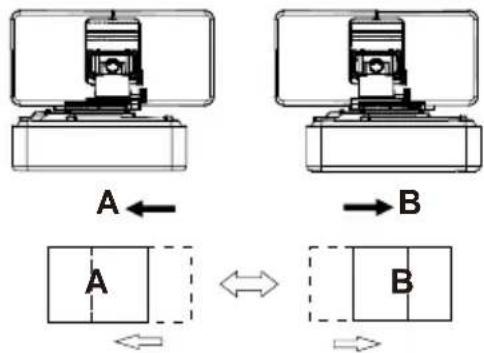

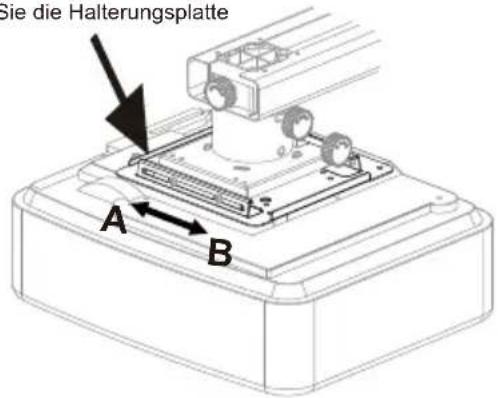

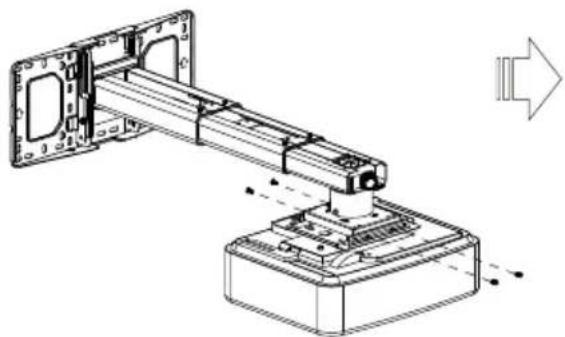

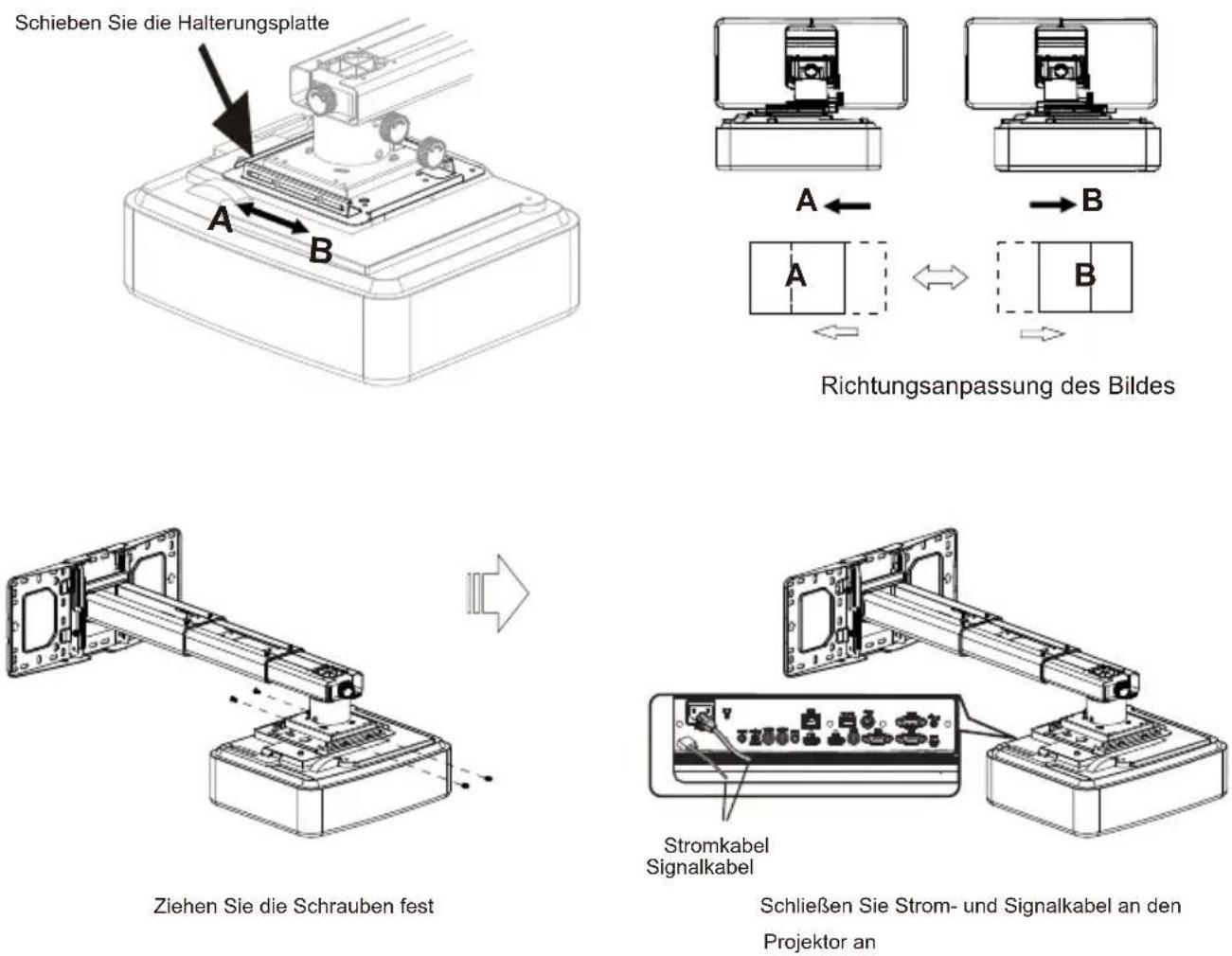

Schritt 4: Horizontale Anpassung des Bildes

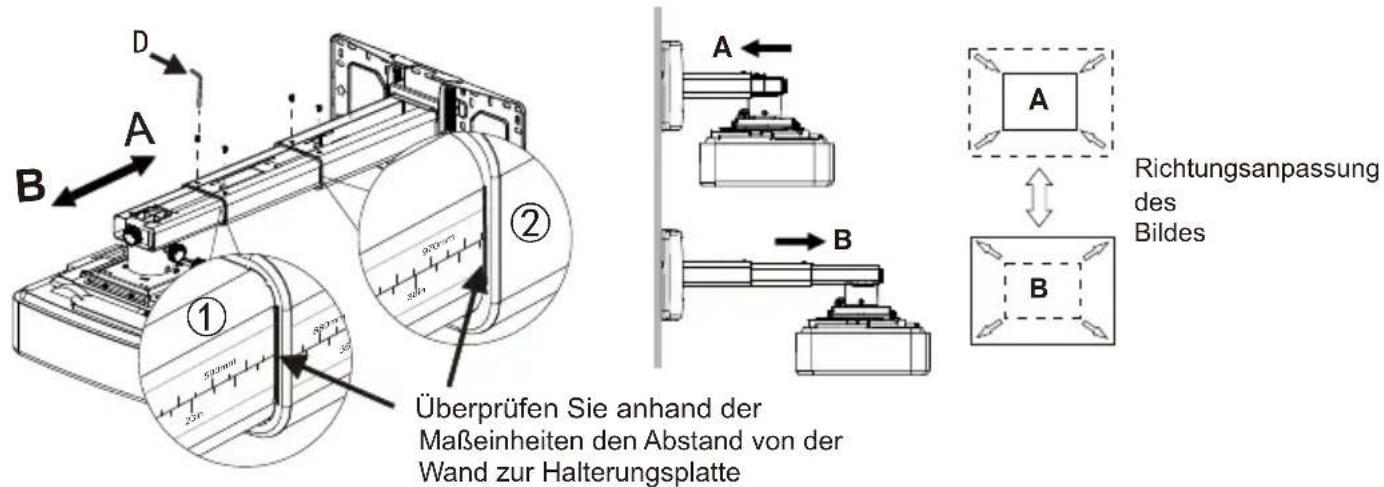

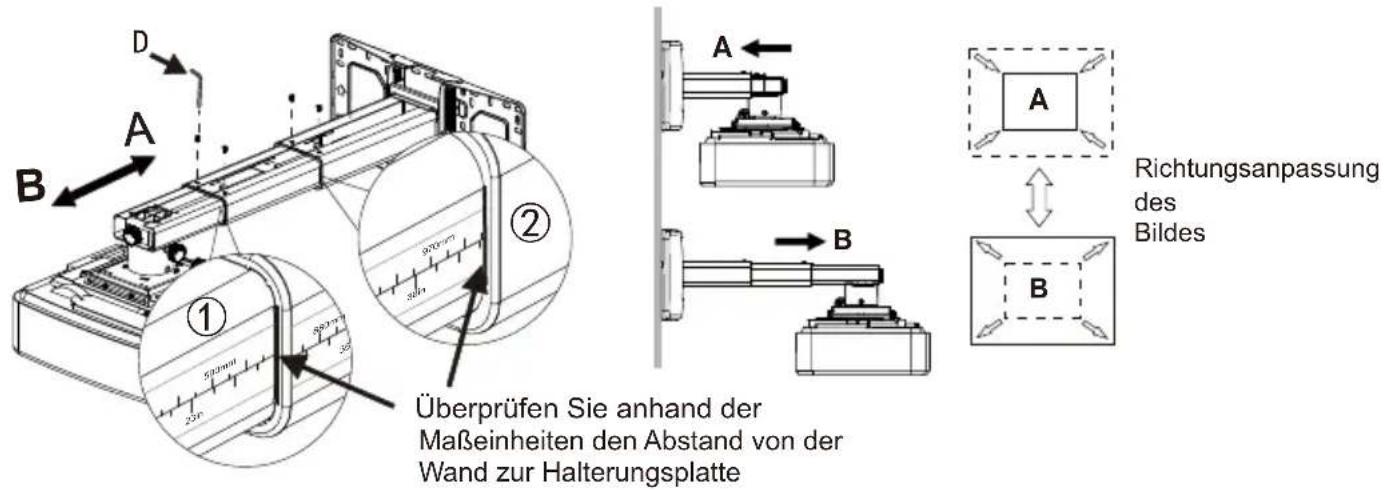

Schritt 5: Vorwärts- und Rückwärtsbewegungen einstellen

Hinweis: Um die Halterung nach Ihren Ansprüchen einzustellen, müssen die Schrauben in wie in Abb ① und ② angegeben gelöst werden. (Sollte die Länge des inneren Arms von 555mm nicht reichen, dann sollten Sie die Schrauben am Außen Arm lösen, um den mittleren Arm anzupassen. In diesem Fall ist die Zahl, die auf dem mittlerem Arm abzulesen ist, korrekt.).

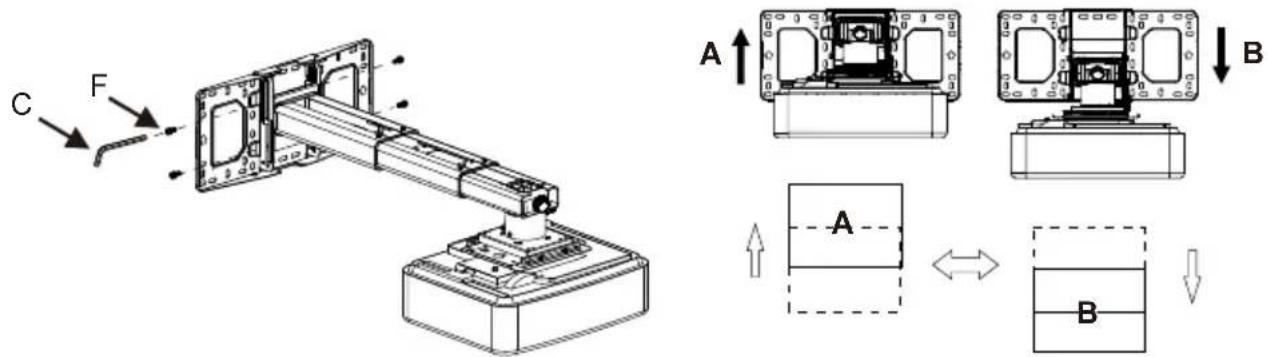

Schritt 6: Auf- und Ab Bewegungen einstellen

Richtungsanpassung des Bildes
- Lösen Sie die Schrauben leicht, um den Projektor in die gewünschte Position zu bringen.

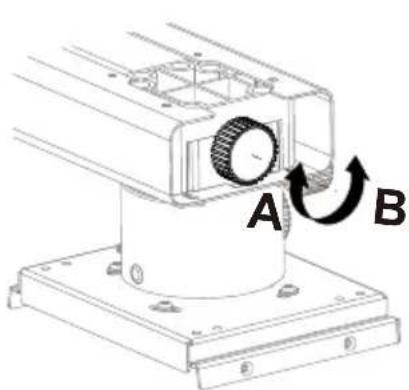

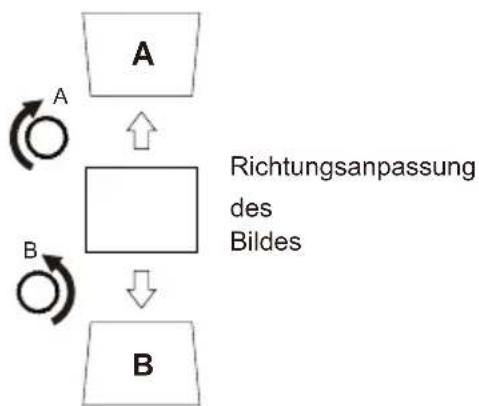

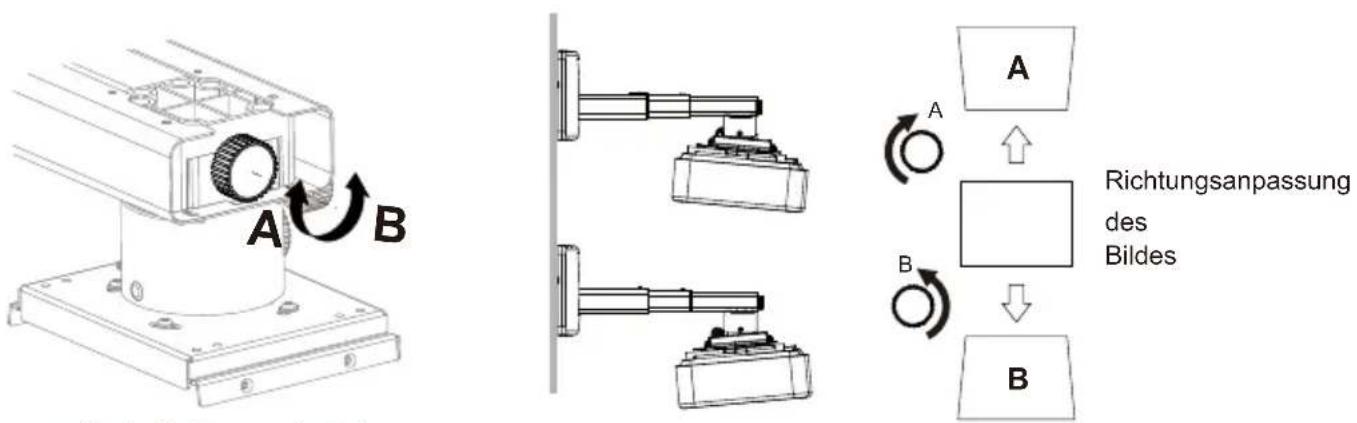

Schritt 7: Die vertikale Neigung einstellen

vertikale Neigung einstellen

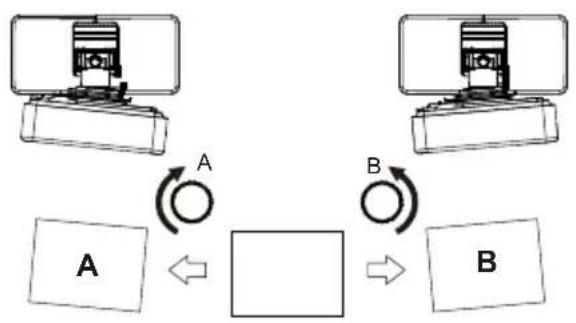

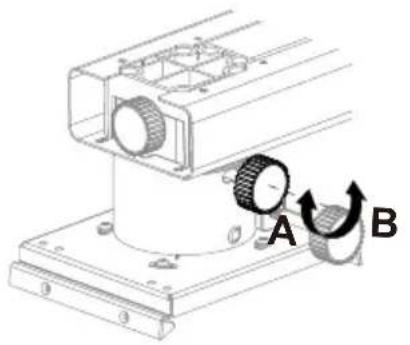

Schritt 8: Die horizontale Rollbewegung einstellen

horizontale Rollbewegung einstellen

Richtungsanpassung des Bildes

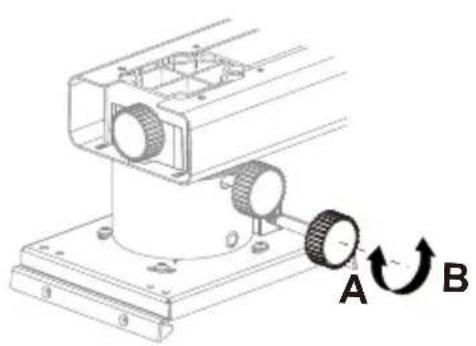

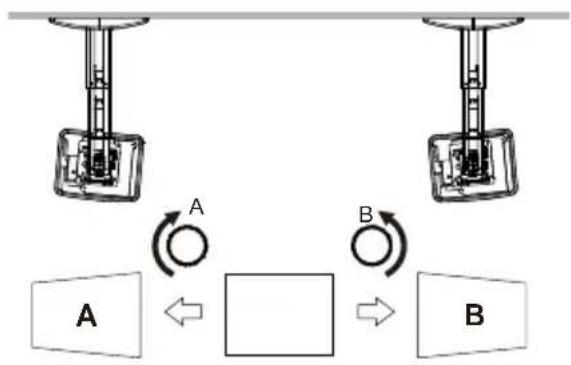

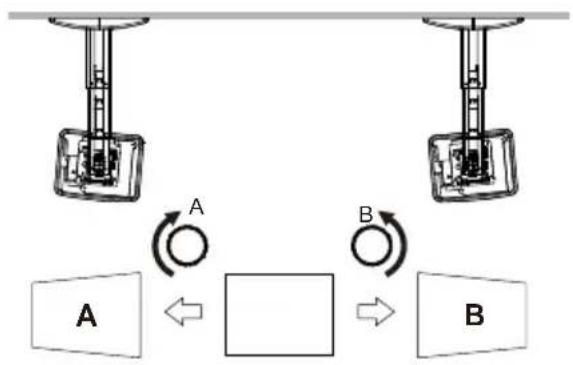

Schritt 9: Die horizontale Rotation einstellen

horizontale Rotation einstellen

Richtungsanpassung des Bildes

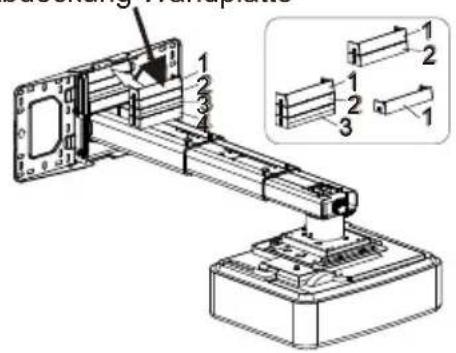

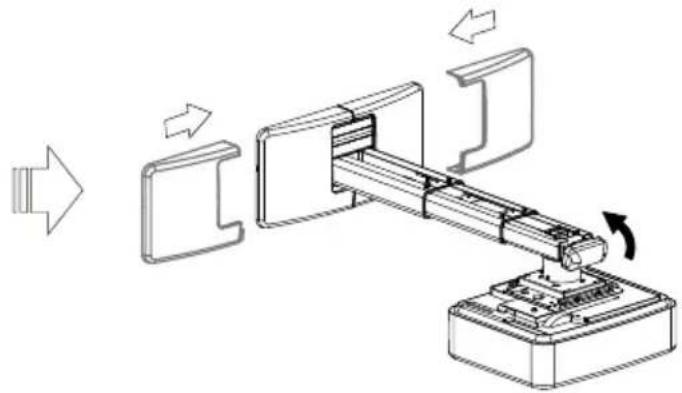

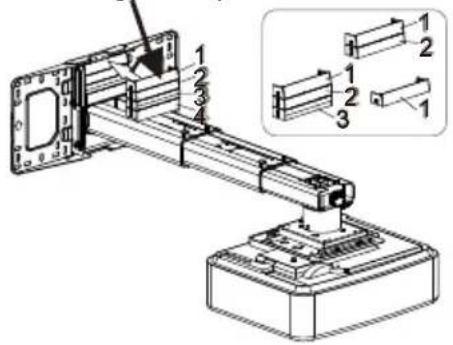

Schritt 10: Die Wandplatte abdecken

Abdeckung Wandplatte

Hinweis: Wenn Sie mit der Installation fertig sind, können die Wandplattenabdeckungen an die Wandplatte angebracht werden. Die Anzahl der Abdeckungen hängt von der Größe der abzudeckenden Fläche ab, aber die Wandabdeckung muss in einer bestimmten Folge angebracht warden (siehe Abbildung).

Produktinformation

Netto Gewicht	5.0kg
Maximal Gewicht	15.0kg
Ausziehbare Länge	325mm-740mm
Einstellungswinkel	Vertikale Neigung, horizontale Drehung, horizontale Rotation ± 5^
