OWM3000 - Accessorio per proiettore OPTOMA - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Supporto per proiettore a focale ultra corta
Marca	OPTOMA
Modello	OWM3000
Peso netto	5,0 kg
Capacità di peso massima	15,0 kg
Lunghezza estensibile	325 mm - 740 mm
Angolo di inclinazione verticale	±5°
Angolo di rollio orizzontale	±5°
Angolo di rotazione orizzontale	±5°
Materiale	Acciaio e plastica
Colore	Nero
Fissaggio a parete	Sì
Tipo di montaggio	A parete
Contenuto della confezione	Braccio del supporto, piastra di fissaggio proiettore, coperchio per piastra a parete, piastra a parete, copri muro, kit di fissaggio (5 viti M6x55, 5 bulloni di ancoraggio, 1 chiave Allen L5, 1 chiave Allen L3, 4 viti M4x8, 4 viti M6x15)
Istruzioni di sicurezza	Leggere attentamente prima dell'installazione
Numero di persone necessarie per l'installazione	2
Garanzia	2 anni
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare prodotti abrasivi.
Ricambi e riparabilità	Contattare il servizio clienti OPTOMA per i ricambi. Non modificare le parti.
Informazioni generali	Supporto progettato per proiettori a focale ultra corta. Installazione a parete richiesta. Seguire i passaggi del manuale.

Domande frequenti - OWM3000 OPTOMA

Come installare il supporto OWM3000 su un muro in cemento?

Per un muro in cemento, utilizzare le viti M6x55 e i bulloni di ancoraggio forniti. Lo spessore del muro non deve superare 100 mm. Inserire la vite e serrare con la chiave Allen L5.

Qual è il peso massimo che può supportare questo supporto?

La capacità di carico massima è di 15,0 kg. Assicurarsi che il proiettore non superi questo peso.

Posso installare questo supporto su una parete in cartongesso?

Sì, per una parete in cartongesso, lo spessore del muro non deve superare 114 mm e quello del pannello di cartongesso 15 mm. Utilizzare solo la vite M6x55 senza bullone di ancoraggio.

Come regolare l'immagine proiettata orizzontalmente?

Far scorrere la piastra di fissaggio lateralmente dopo aver allentato le viti appropriate. Serrare le viti una volta ottenuta la posizione desiderata.

Quali strumenti sono necessari per l'installazione?

Il kit di fissaggio include due chiavi Allen: una L5 e una L3. Non sono necessari strumenti aggiuntivi.

Questo supporto è compatibile con tutti i proiettori OPTOMA?

Questo supporto è progettato per proiettori a focale ultra corta. Verificare il peso e le dimensioni del proiettore, nonché la compatibilità dei punti di fissaggio.

Come nascondere i cavi dopo l'installazione?

I cavi di alimentazione e segnale possono passare attraverso il braccio del supporto. Utilizzare i tre passaggi possibili nella piastra di fissaggio, quindi serrare la vite F.

Cosa fare se mancano pezzi nella confezione?

Contattare il servizio clienti OPTOMA per ottenere i ricambi. Non utilizzare fissaggi non forniti.

Come regolare l'inclinazione verticale del proiettore?

Allentare leggermente le viti di regolazione, inclinare il proiettore all'angolo desiderato (max ±5°), quindi ri serrare le viti.

È necessario essere in due per l'installazione?

Sì, è obbligatorio essere in due persone per installare il supporto a parete e il proiettore per garantire la sicurezza.

MANUALE UTENTE OWM3000 OPTOMA

Etape 9: Regolazione della rotazione orizzontale

della rotazione orizzontale


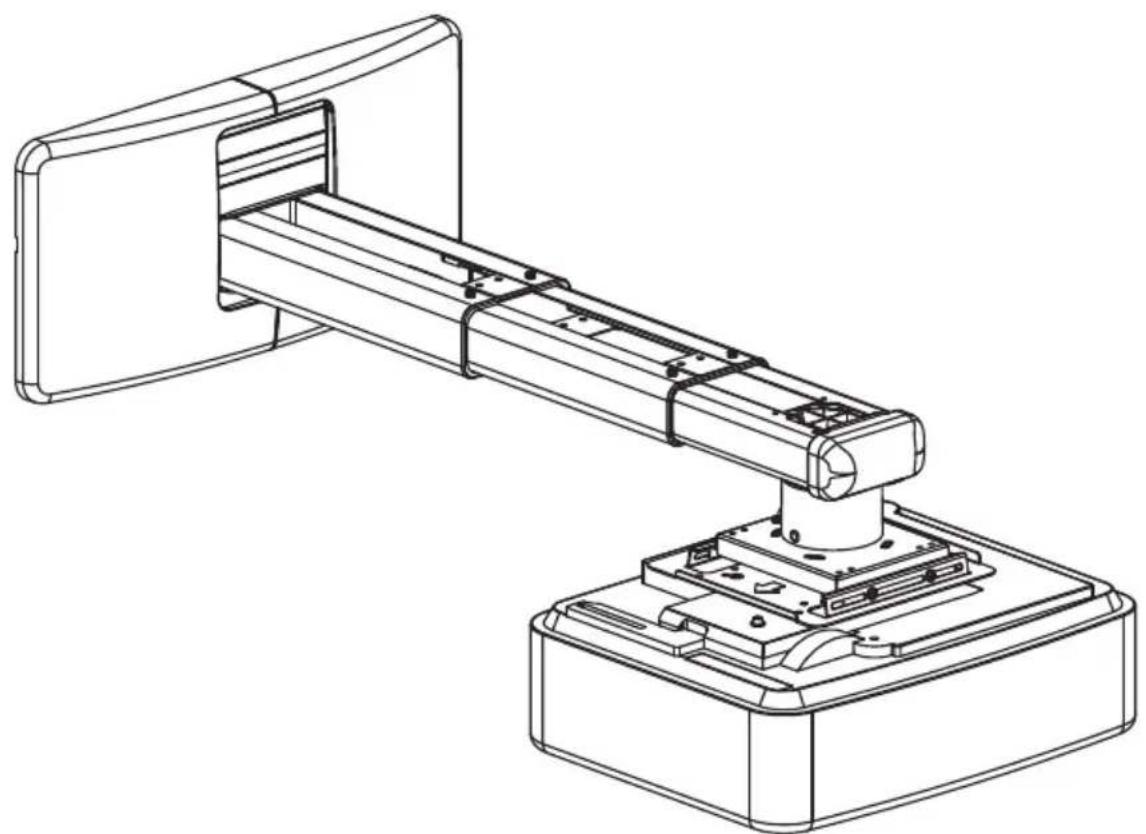

Kit di montaggio proiettore

Leggere attentamente le istruzioni prima di installare

• Installare il supporto in una posizione adatta utilizzando elementi di fissaggio, appropriati per il materiale della parete o della struttura.
• Consultare un costruttore qualificato se siete in dubbio circa l'integrità strutturale della parete.
• Utilizzare tutti i punti di fissaggio disponibili.
- NON tentare di alterare o modificare qualsiasi parte del kit di montaggio a parete o dei suoi agganci.
• NON usare se le parti se rotte o sembrano danneggiate.
• Serrare tutti i bulloni di fissaggio in modo sicuro.
• Utilizzare solo i sistemi di fissaggio forniti con questa staffa.
• NON montare il proiettore vicino a fonti di calore o umidità.
- un minimo di due persone servono per installare il proiettore o il kit a muro.

Contenuto della confezione

Piatto di installazione proiettorex 1

Coperturax 1

Staffa da parete x 1

Copertura staffa x 1

Kit di fissaggio

NO	diagrammatic presentation	Specification	quantity
A		Vite (M6x55)	5
B		Bullone di ancoraggio	5
C		Chiave a brugola L5	1
D		Chiave a brugola L3	1
E		Vite (M4x8)	4
F		Vite (M6x15)	4

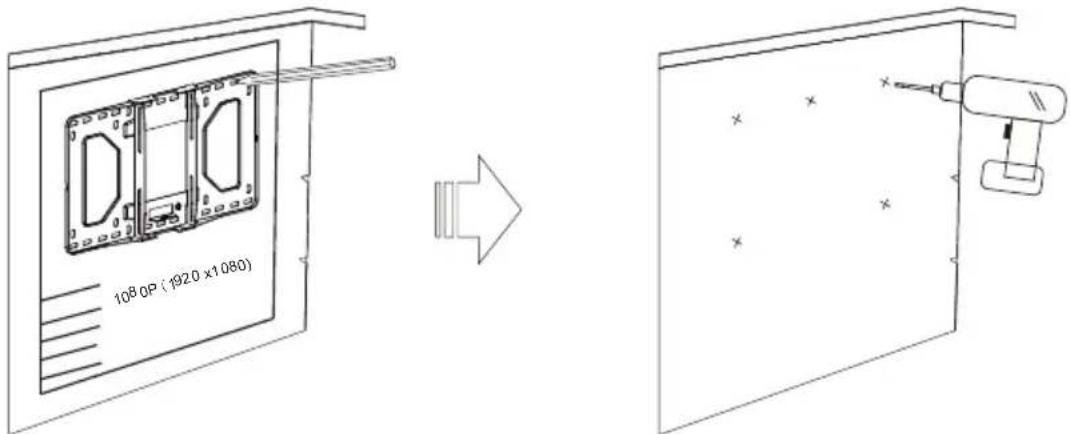

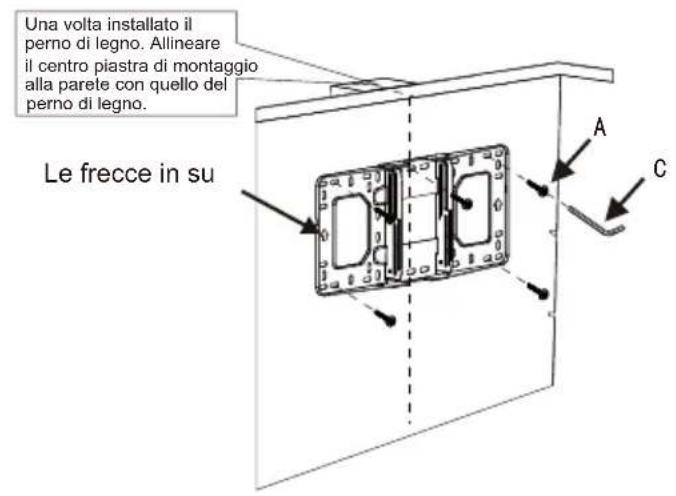

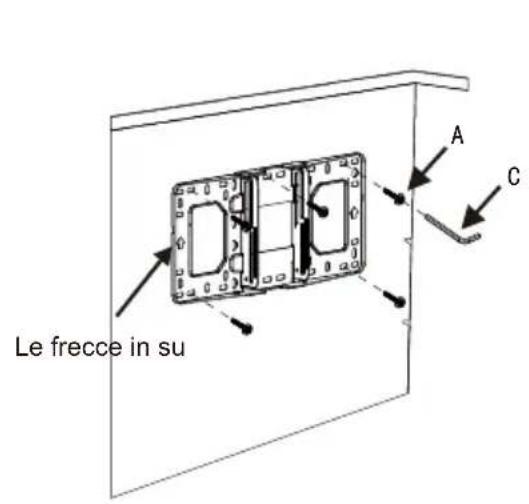

Passo 1: Fissare la piastra alla parete

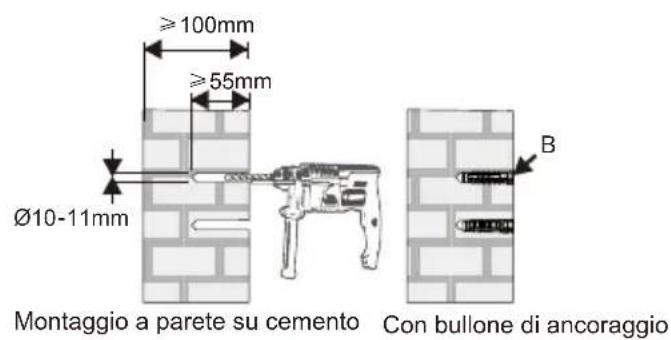

• Per il montaggio su muri di cemento, lo spessore della parete non deve essere inferiore a 4" (100 mm). Sono necessari tasselli e viti (M6x55) per il montaggio su parete di cemento.

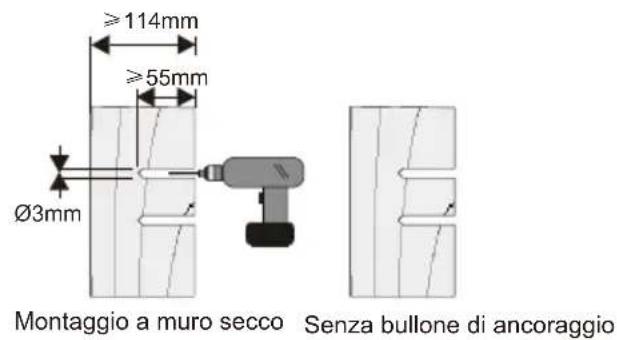

• Per il montaggio su muro a secco, lo spessore del muro a secco non deve essere inferiore a 4,5"(114 millimetri).Utilizzare solo viti (M6x55) per questo tipo di muro, e lo spessore cartongesso non deve essere inferiore a 0,59" (15mm).

Nota: Se lo spessore della parete non sufficiente, occorre rinforzarla prima dell'installazione.

● Inserire la vite A (M6x55) del kit di fissaggio, serrare con una chiave a brugola L5

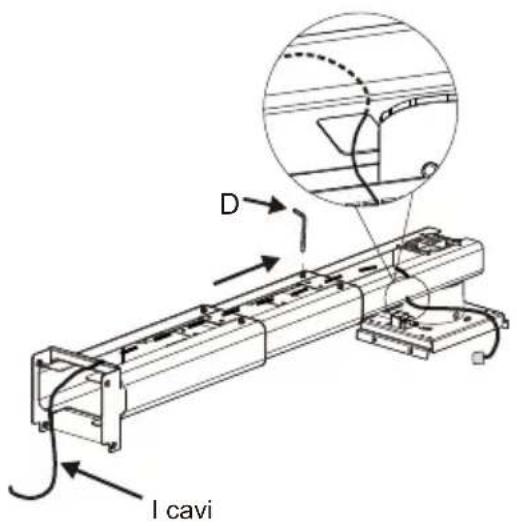

Passo 2: Collegare il kit di montaggio alla piastra a muro

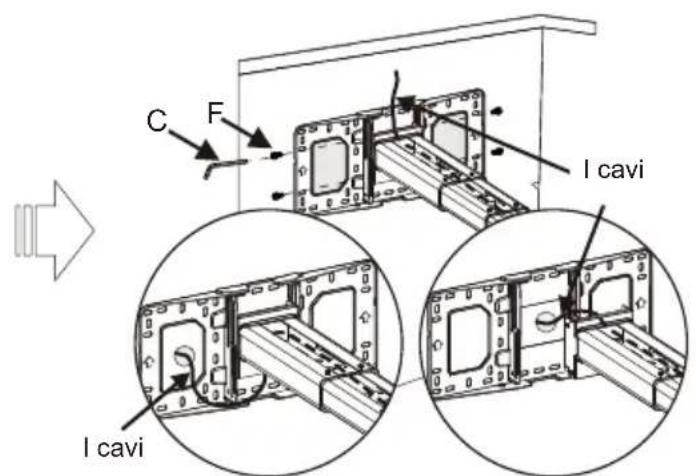

Allentare le viti con la chiave a brugola L3, estrarre il braccio di supporto di circa 4" (100 mm) e far passare i cavi alimentazione e segnale attraverso il braccio di supporto.

I cavi possono passare attraverso la piastra a muro in tre modi, come mostrato nelle immagini. Quindi serrare la vite F dopo aver individuato la posizione di montaggio.
● Inserire la vite F (M6x15) del kit di fissaggio, serrare con una chiave a brugola L5

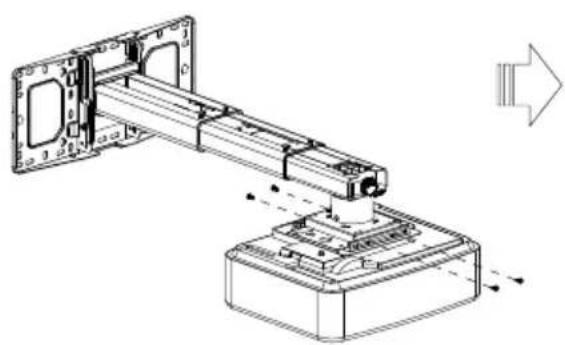

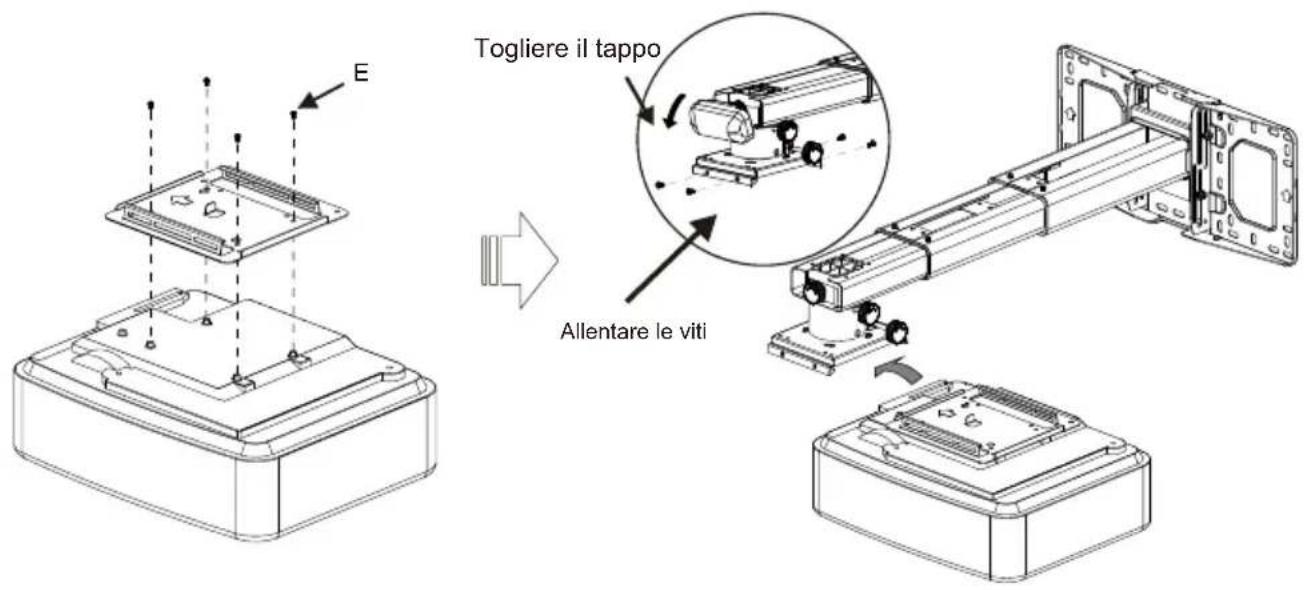

Passo 3: Fissare il proiettore alla piastra

● Allentare la vite del kit di montaggio e pre-avvitare il proiettore

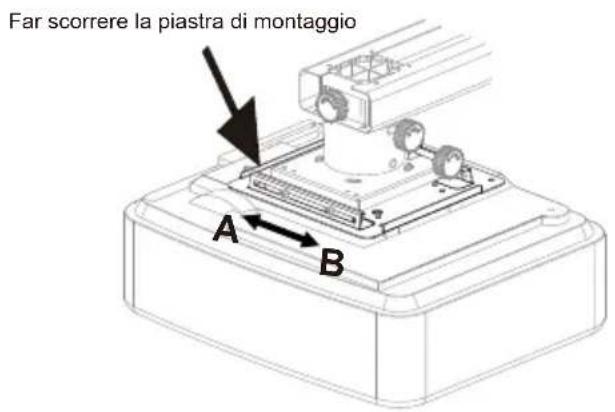

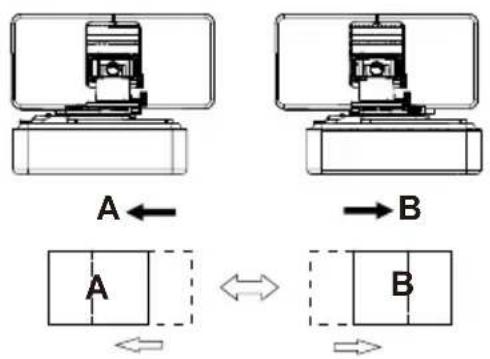

Passo 4: Regolare l'immagine orizzontalmente

Regolazione direzione dello schermo

Cavo di alimentazione Cavo segnale
collegare il cavo di alimentazione e altri cavi di segnale al proiettore

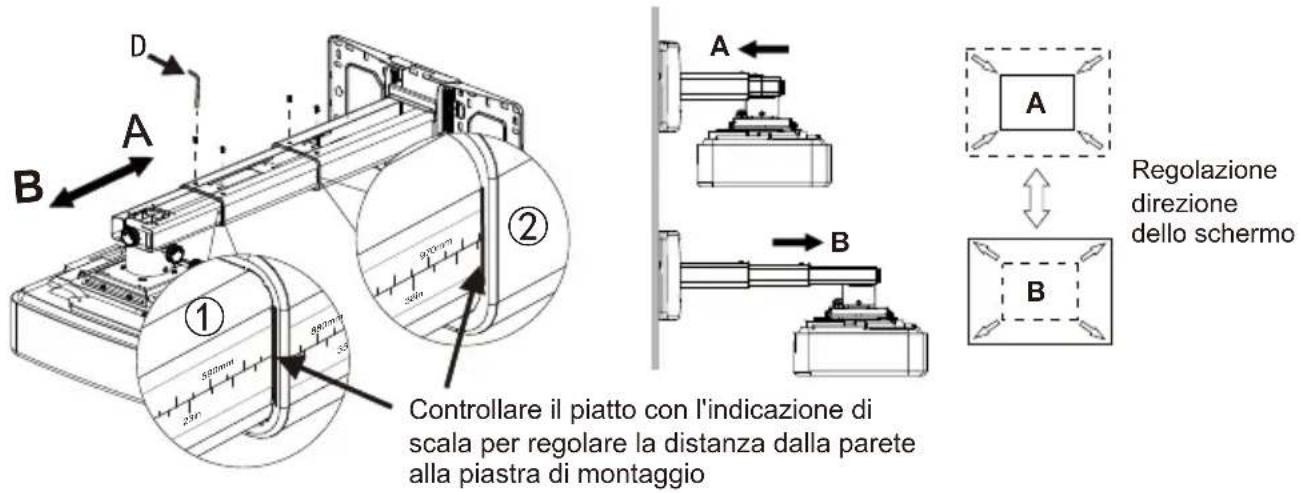

Passo 5: Regolazione avanti e indietro

Nota: Per effettuare le regolazioni che soddisfino le tue esigenze, le viti devono essere allentate in un ordine specifico, come indicato in Fig①, Fig②. (Se la lunghezza di 555 millimetri del braccio esterno non soddisfa le esigenze, si può agire sulle viti del braccio centrale. In questa situazione, il numero da leggere sul braccio centrale è quello corretto.).

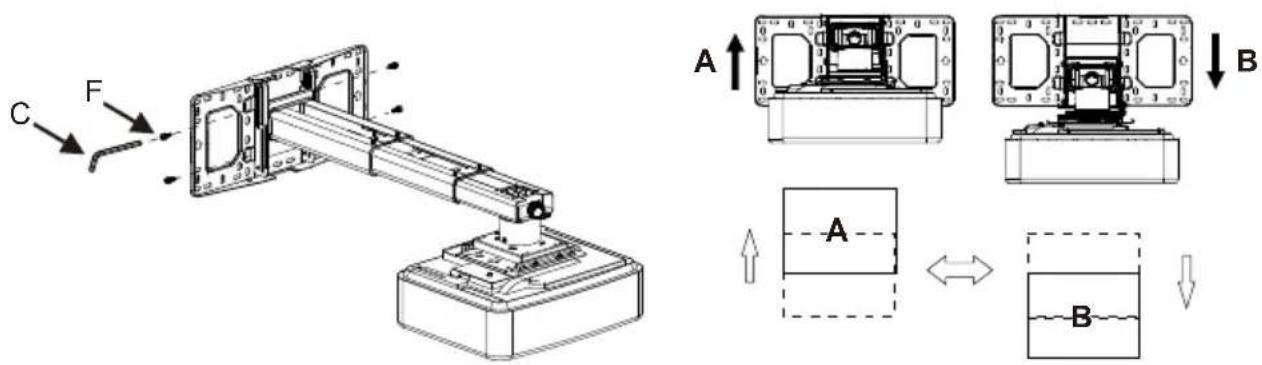

Passo 6: Regolazione verso l'alto e verso il basso

Regolazione direzione dello schermo
- Allentare leggermente le viti per regolare il proiettore nella posizione desiderata.

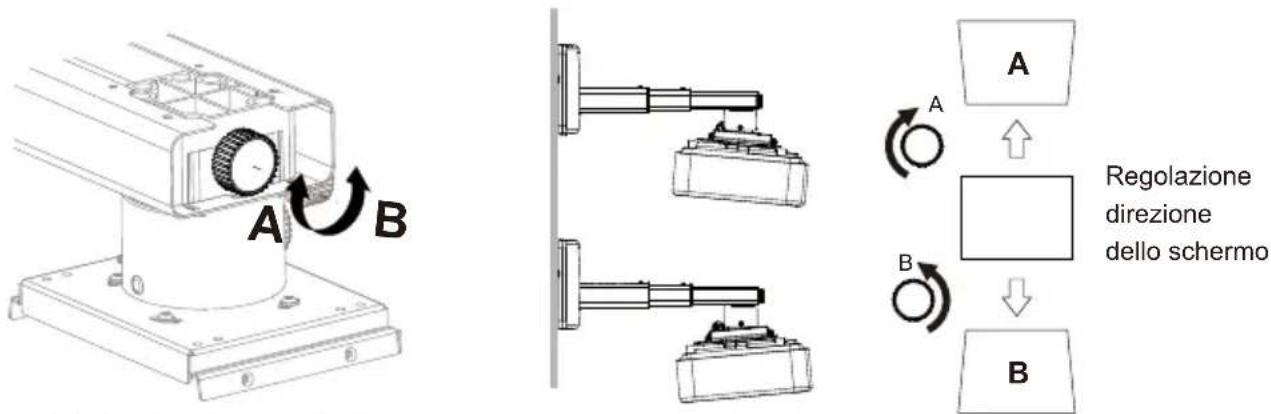

Passo 7: Regolazione della inclinazione verticale

della inclinazione verticale

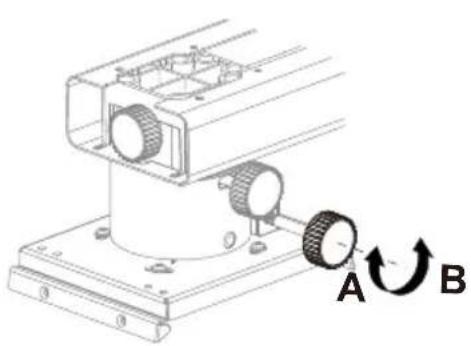

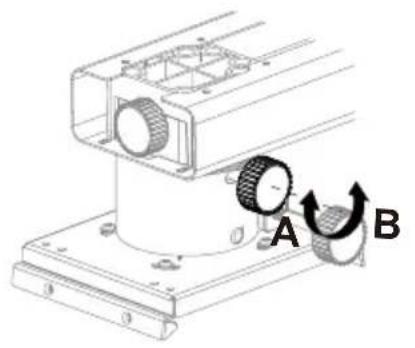

Passo 8: Regolazione rollio orizzontale

Regolazione direzione dello schermo

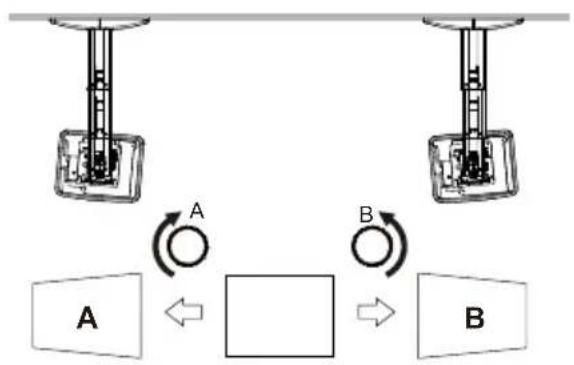

Passo 9: Regolazione della rotazione orizzontale

della rotazione orizzontale

Regolazione direzione dello schermo

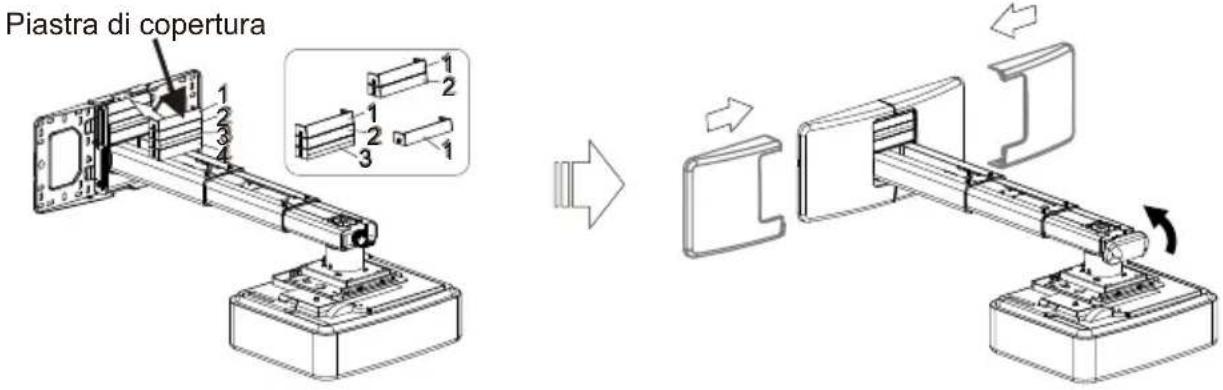

Passo 10: Le coperture decorative

Nota: Quando tutte le regolazioni sono fatte, le copertine piastra possono essere utilizzate per coprire l'area vuota sulla parte superiore della piastra a muro. Il numero di elementi di copertura piastra da utilizzare dipende dalla dimensione dell'area vuota. Ma il coperchio parete deve essere utilizzato in un ordine specifico come l'immagine sulla sinistra mostra.

Informazioni prodotto

Peso netto	5.0kg (11lb)
Capacità di carico	15.0kg (33lb)
Estensione	325mm-740mm(12.8-29in)
Angolo di regolazione	inclinazione verticale, rollio orizzontale, rotazione orizzontale ± 5 °
