MODE D'EMPLOI OWM3000 OPTOMA

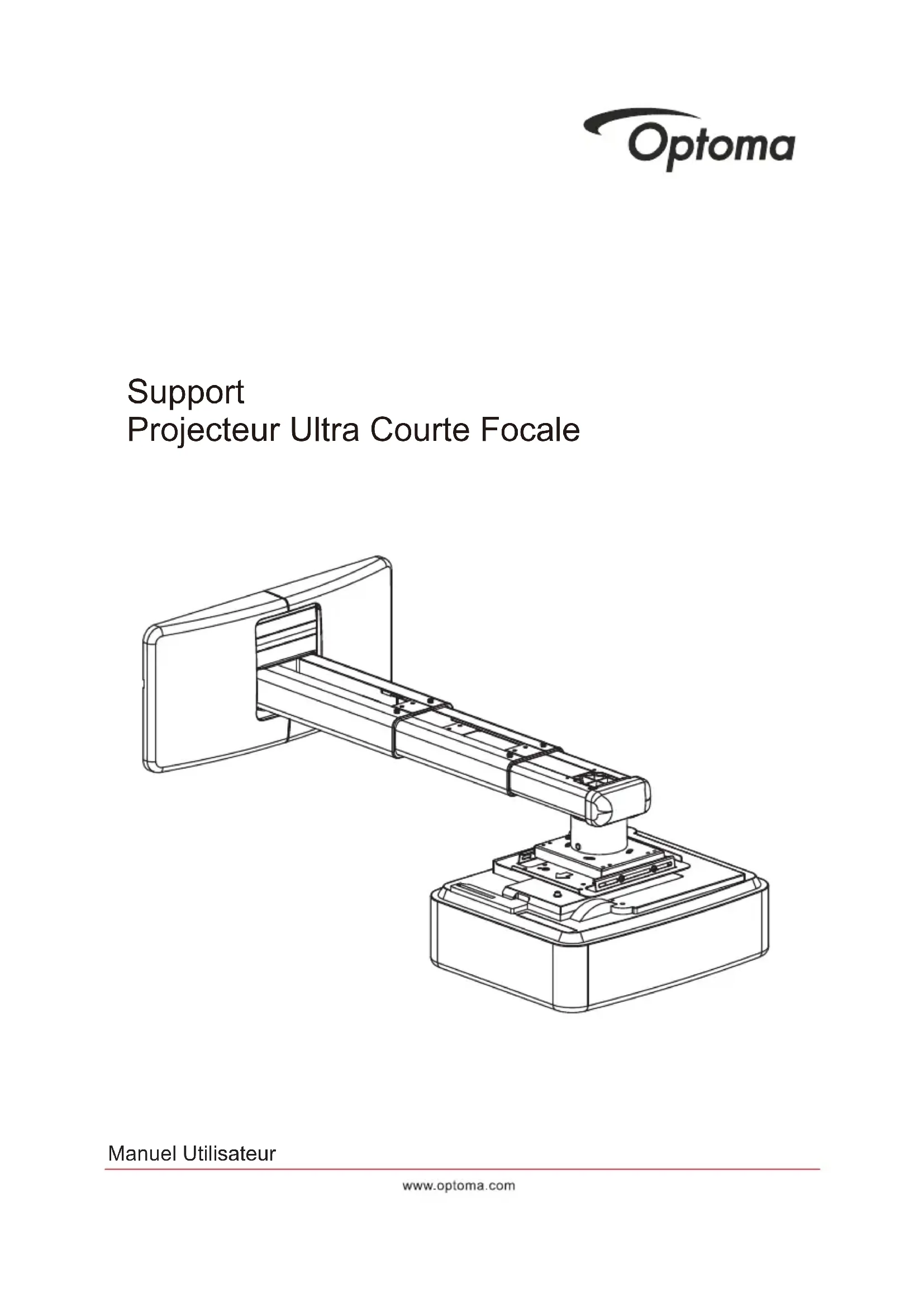

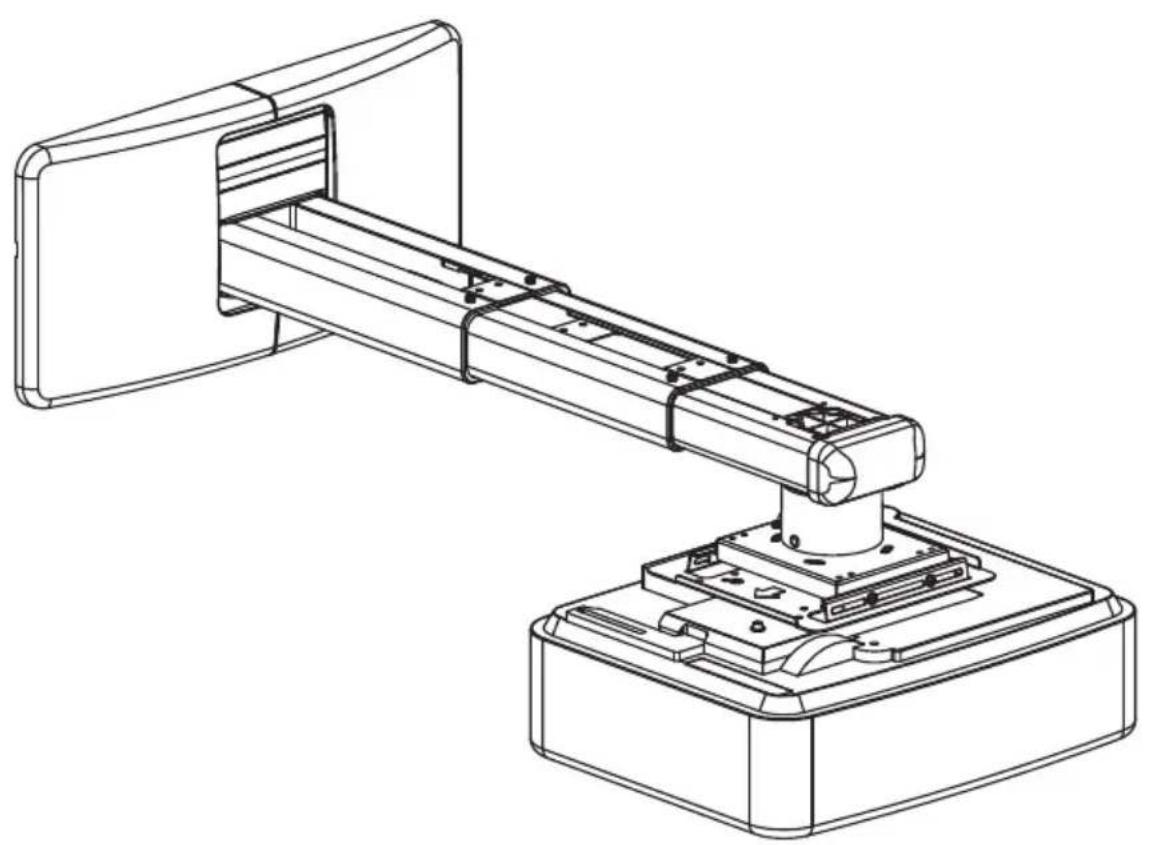

Support Projecteur Ultra Courte Focale

Lisez les instructions avec précaution avant l'installation de votre matériel.
• Installez le support plafond avec des fixations adaptées à la structure et au type de votre mur.
- Consultez un constructeur qualifié si vous avez un doute sur la structure de votre mur.
• Utilisez tous les points de fixations disponibles sur votre matériel.
- Vous ne devez EN AUCUN CAS modifier ou altérer les différentes pièces du support et ses fixations.
- NE PAS utiliser le support si les pièces sont cassées ou endommagées.
- Serrez tous les boulons et fixations solidement.
- Vous ne devez utiliser que les fixations fournies avec votre matériel.
- Votre vidéoprojecteur NE DOIT PAS être installé à proximité d'une source de chaleur ou de moisissures.
• 2 personnes sont obligatoirement nécessaires pour l'installation du support mural et le projecteur
Contenu de l'emballage


Plaque de
fixation du projecteurx 1

Couvercle pour plaque Murale x 1

Plaque Mural x 1

Cache Mural x 1
Kit de fixation
| NO | diagrammatic presentation | Specification | quantity |
| A | Vis(M6x55) | 5 | |
| B | Boulon d'ancrage | 5 | |
| C | Clé Allen L5 | 1 | |
| D | Clé Allen L3 | 1 | |
| E | Vis(M4x8) | 4 | |
| F | Vis(M6x15) | 4 |

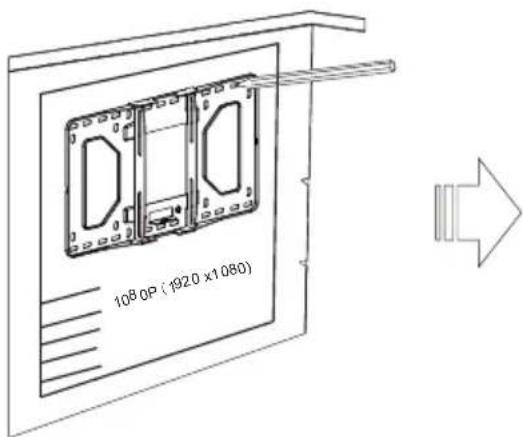

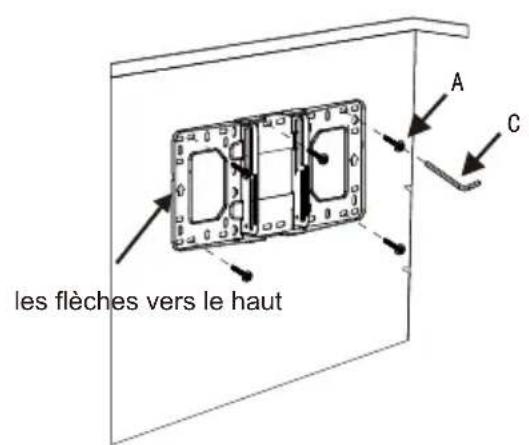

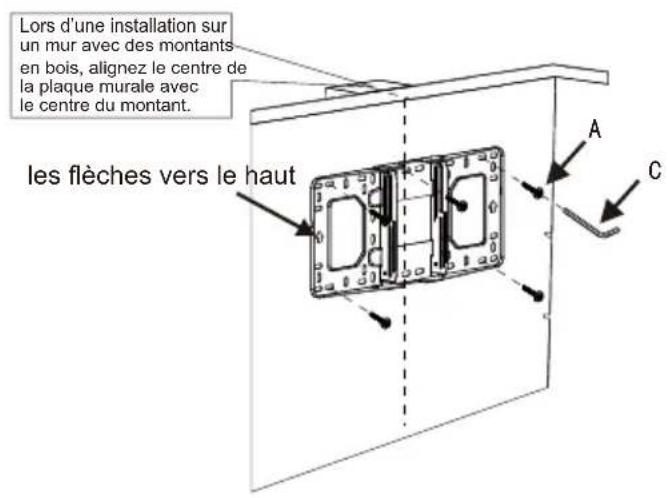

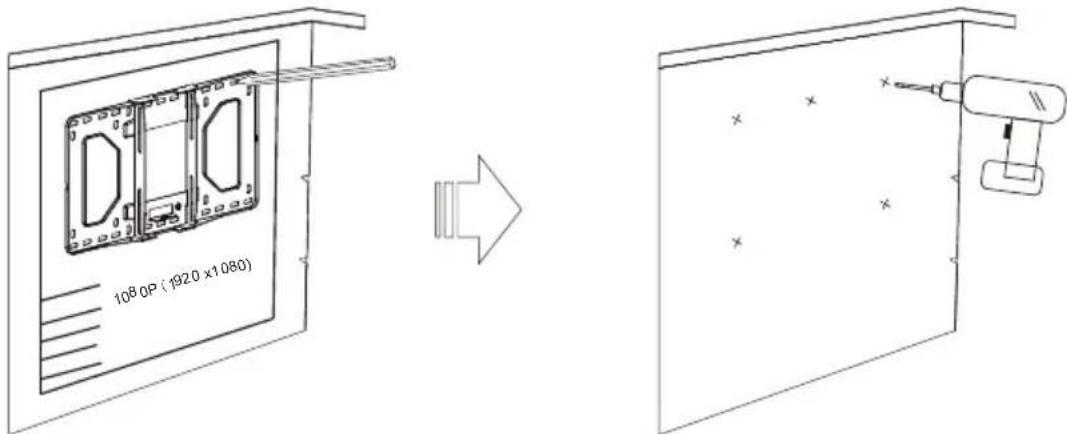

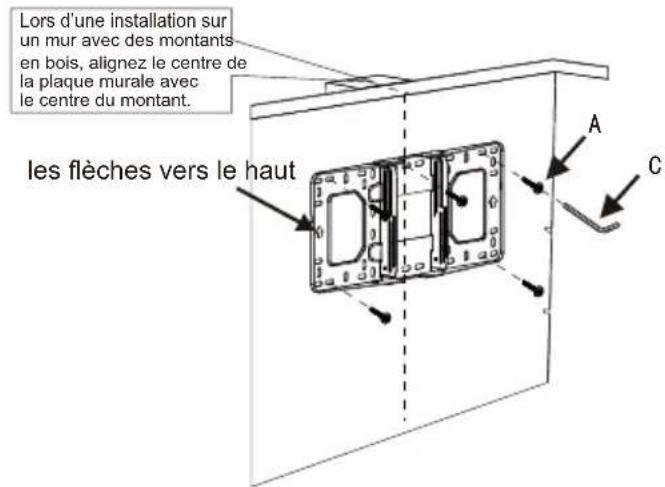

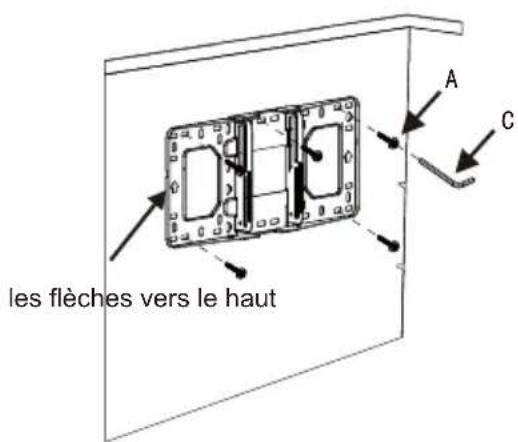

Etape 1: Fixer la plaque murale au mur

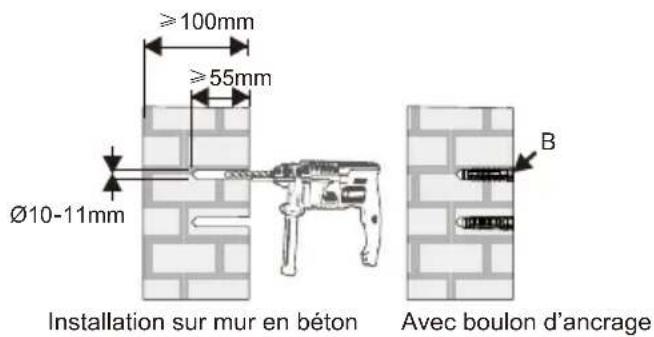

- Pour un montage sur un mur en béton, l'épaisseur du mur ne doit pas excéder 100mm. Vis et boulon d'ancrage (M6x55) sont nécessaires pour une installation sur un mur en béton.

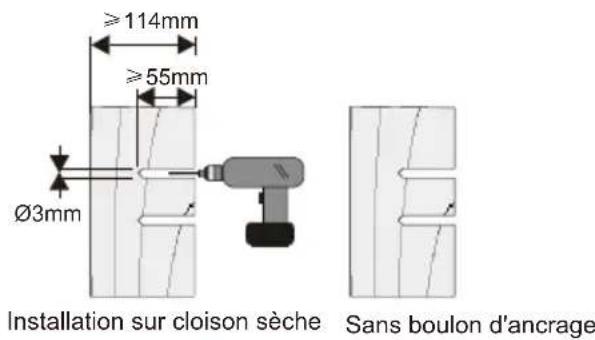

- Pour un montage sur une cloison sèche, l'épaisseur du mur ne doit pas excéder 114mm. Seulement une vis (M6x55) est nécessaire pour l'installation. L'épaisseur du panneau de plate de doit pas excéder 15mm.
Note: SI l'épaisseur du mur n'est pas suffisante, renforcez-le suffisamment avant toute installation.




- Insérez la Vis A (M6x55) présente dans le kit de fixation, serrez avec la clé Allen L5 du kit de fixation
Etape 2 : Fixer le support du projecteur à la plaque murale

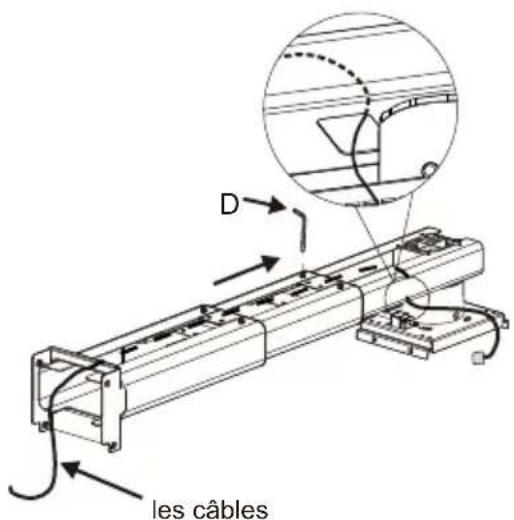

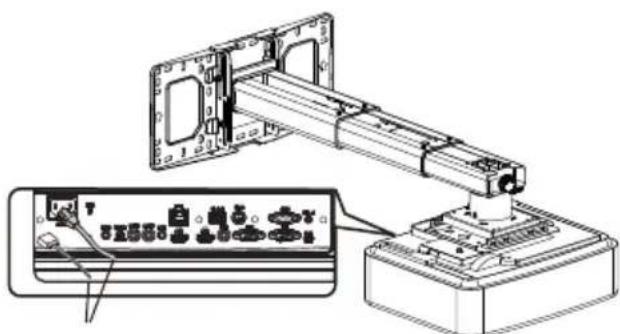

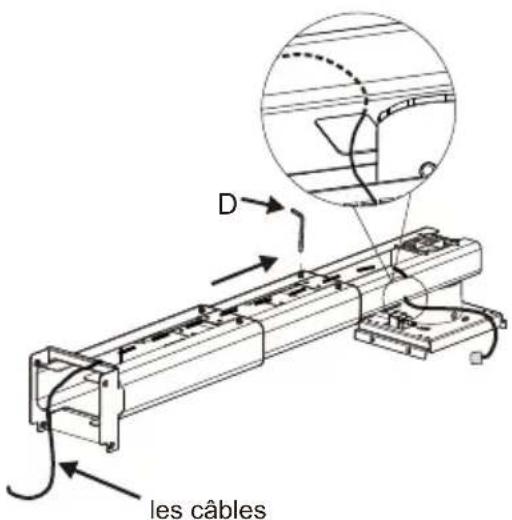

Desserrez les vis avec la clé Allen L3, étendre le bras d'environ 100mm et faites passer le câble d'alimentation et les câbles de signal dans le bras du support

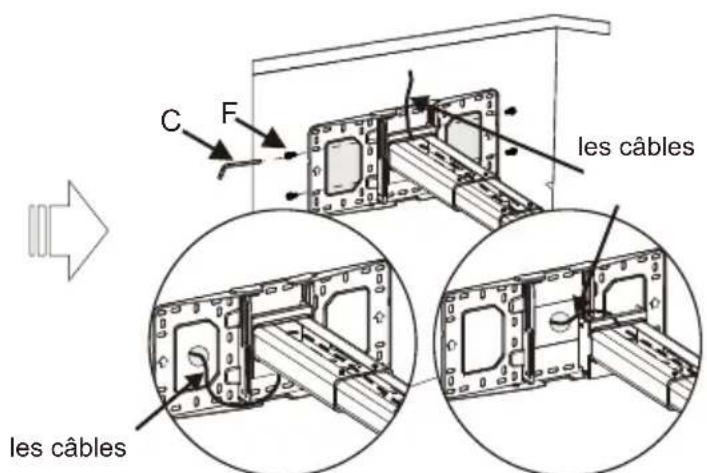

Les câbles peuvent passer dans la plaque de fixation de 3 manières comme montré dans les images. Puis serrer la vis F après avoir localiser la position du support du projecteur correctement

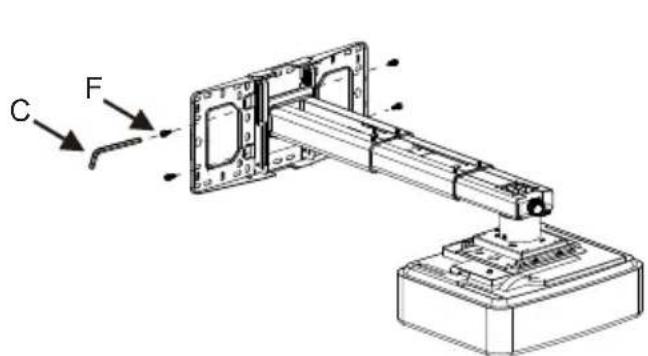

- Insérez la vis F (M6x15) du kit de fixation, et serrez avec la clé Allen L5.

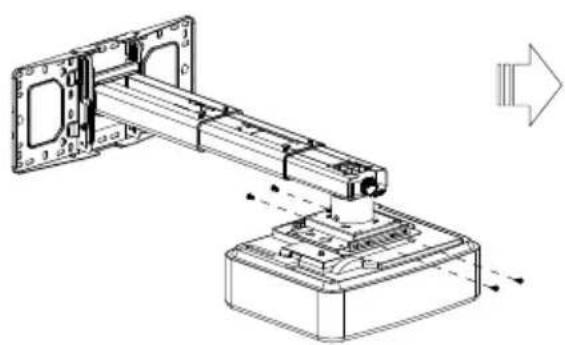

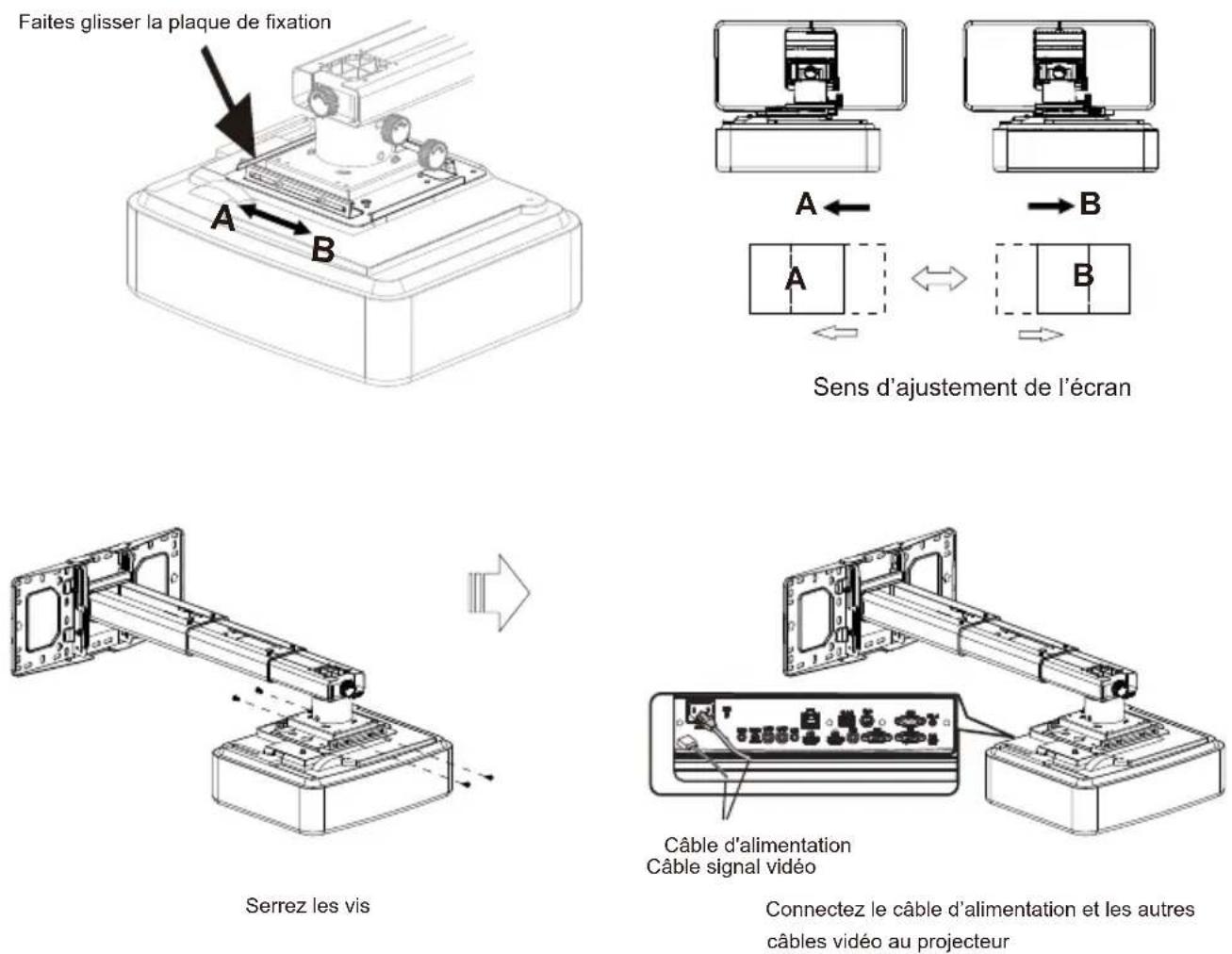

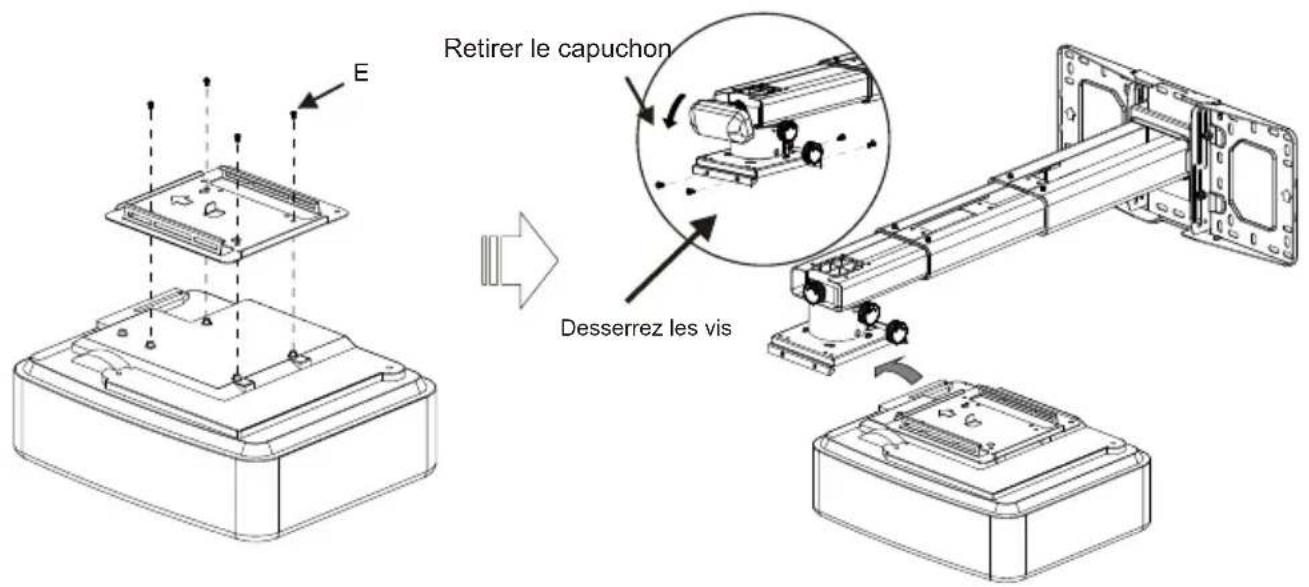

Etape 3: Fixer le projecteur à la plaque de fixation et au support

● Desserrez les vis sur le support et pré-vissez le projecteur sur le support.

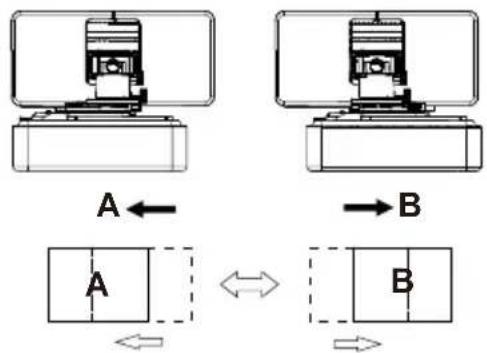

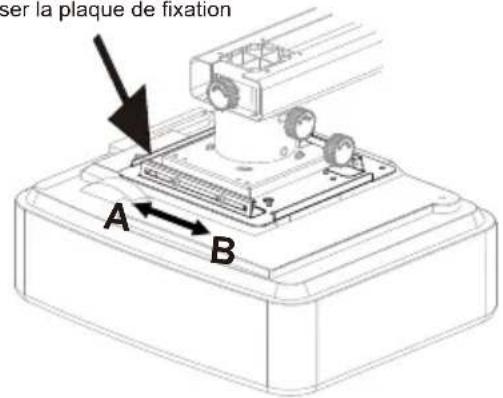

Etape 4: Ajustement de l'image horizontalement

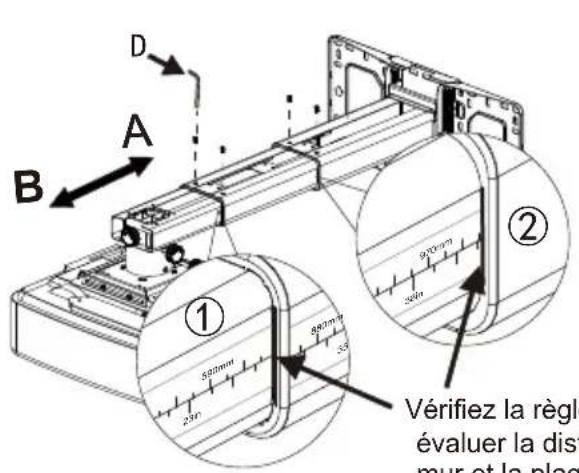

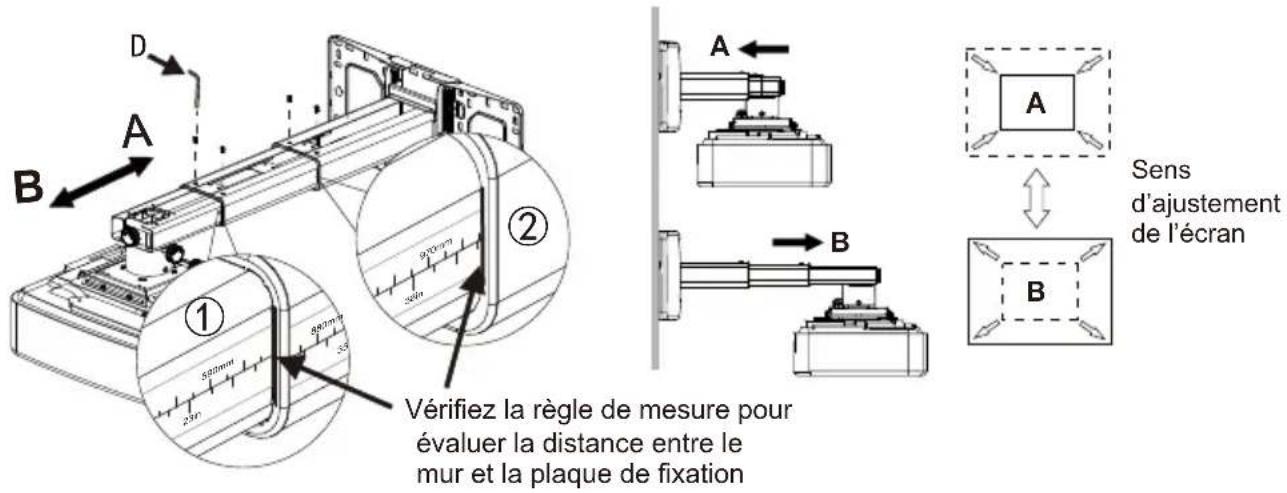

Etape 5: Ajustement vers l'avant ou l'arrière

Note: Pour ajuster selon vos besoins, les vis doivent être desserrées dans un ordre spécifique, comme indiqué ci-dessus Fig① ,Fig②. (Lorsque la longueur de bras interne de 555mm n'est pas suffisante, vous devez alors desserrer les vis sur le bras externe pour ajuster le bras du milieu. Dans ce cas, le chiffre affiché sur le bras du milieu est correct.)

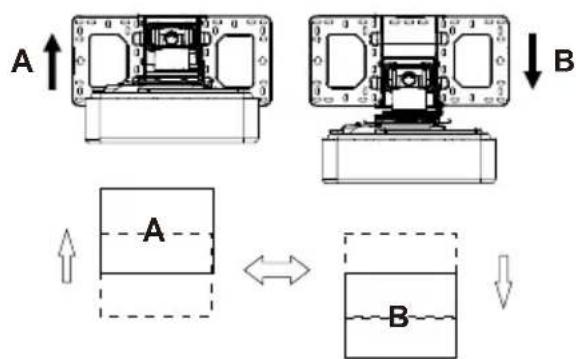

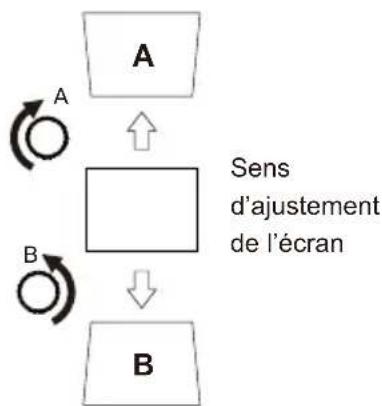

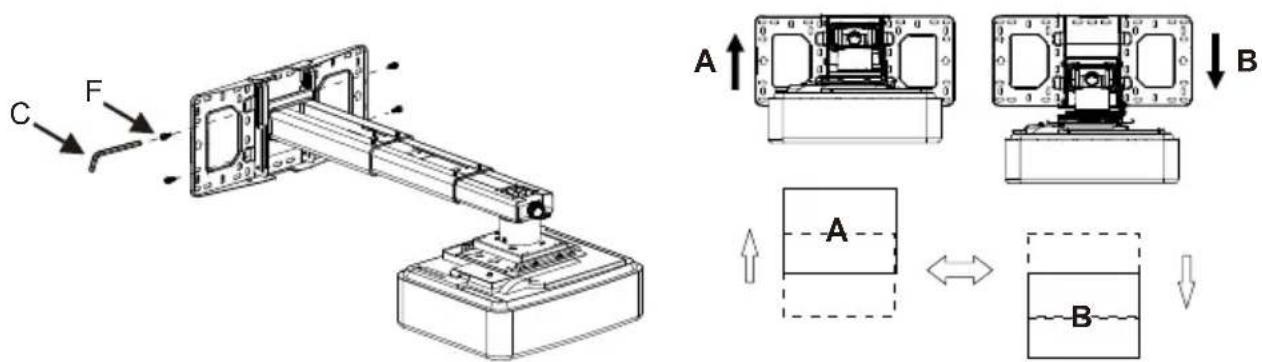

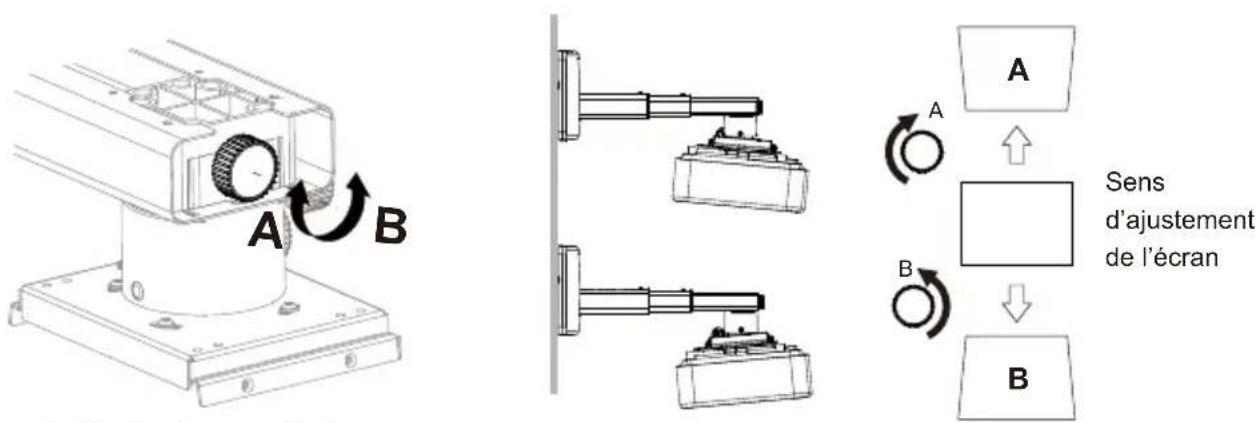

Etape 6: Ajustement vers le haut ou vers le bas

Sens d'ajustement de l'écran
- Desserrez les vis légèrement pour ajuster le projecteur à la position requise.

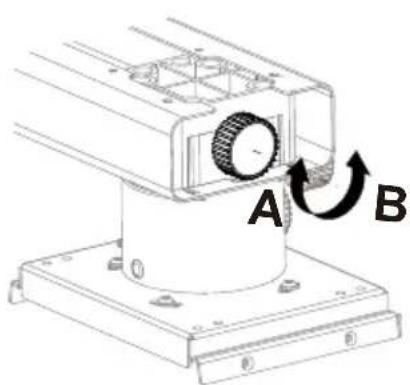

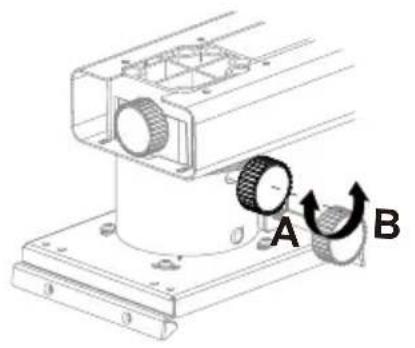

Etape 7: Ajustement de l'inclinaison verticale

de l'inclinaison verticale

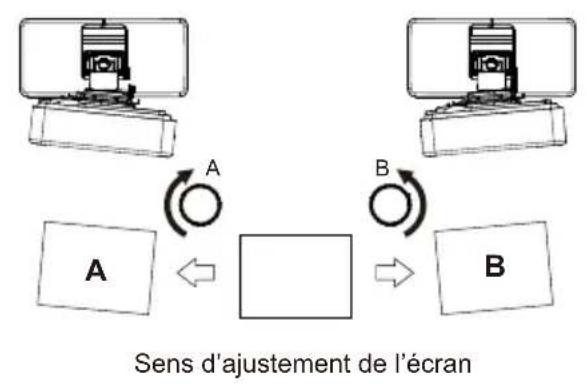

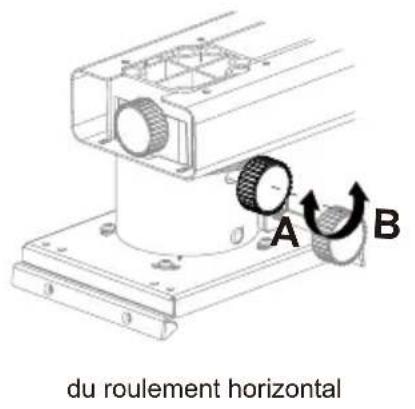

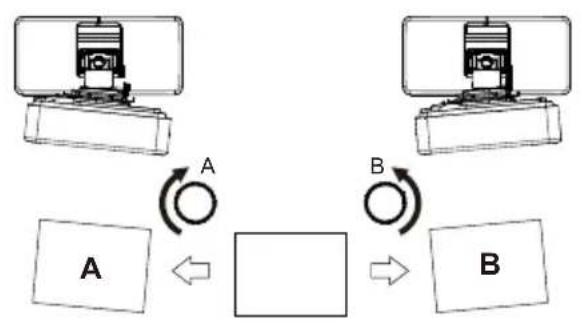

Etape 8: Ajustement du roulement horizontal

du roulement horizontal
Sens d'ajustement de l'écran
Sens d'ajustement de l'écran

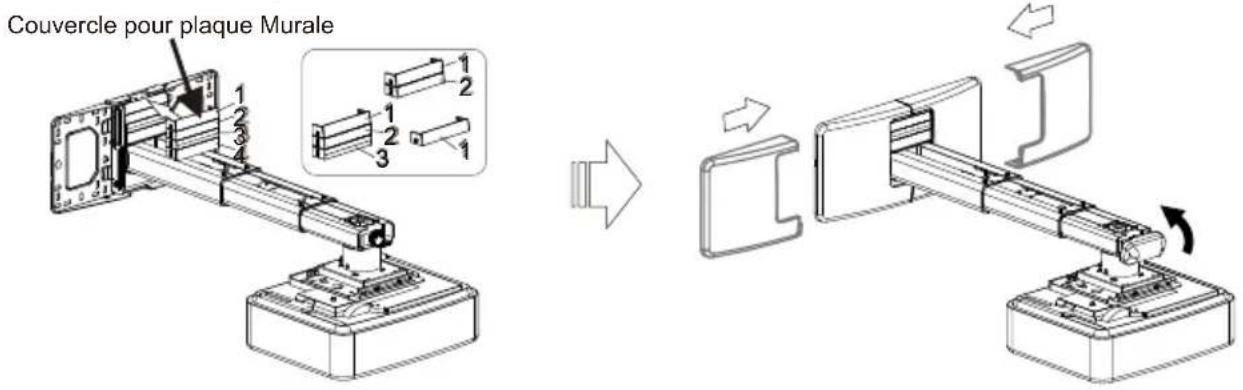

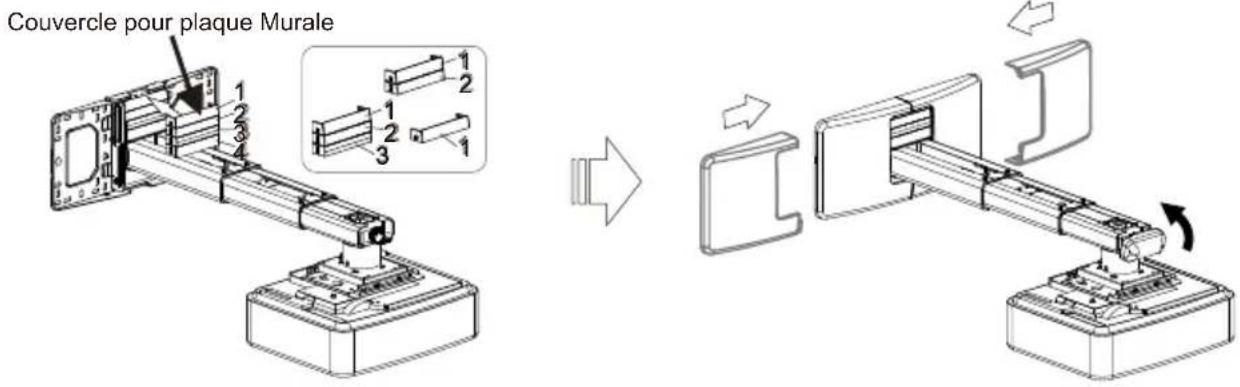

Etape 10: Ajoutez les couvercles et caches

Note: Lorsque tous les ajustements sont faits, les couvercles peuvent être utilisés pour couvrir la partie vide en haut de la plaque murale. Le nombre de couvercles utilisés dépend de la taille de la partie vide. Mais les couvercles doivent être utilisés dans un ordre spécifique comme indiqué sur l'image de gauche. Enfin, ajoutez le cache mural.
Information produit
| Poids Net | 5.0kg |
| Capacité de poids | 15.0kg |
| Longueur extensible | 325mm-740mm |
| Angle d'ajustement | Inclinaison verticale, Roulement Horizontal, Rotation Horizontale ± 5^ |
