BEDIENUNGSANLEITUNG AH-3665 DOLMAR

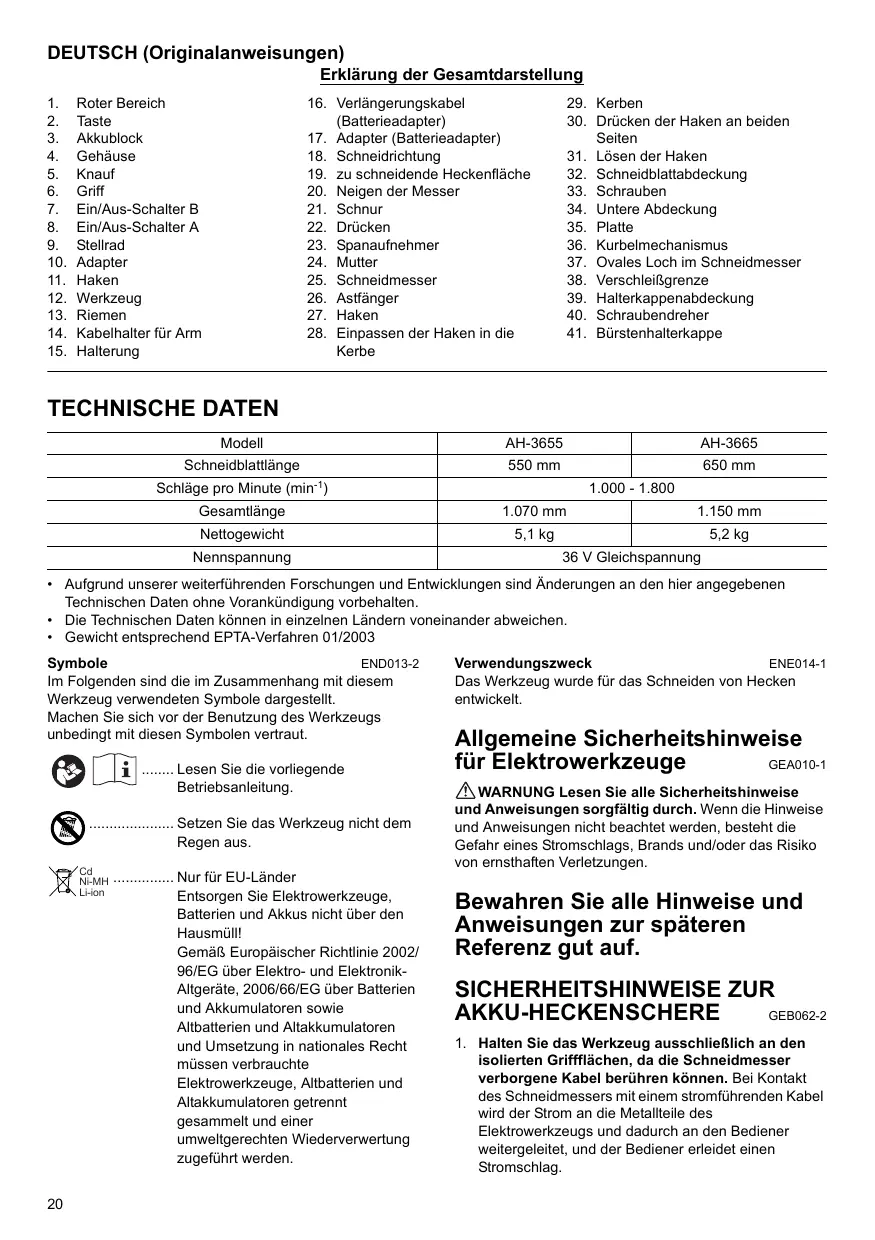

Erklärung der Gesamtdarstellung

1. Roter Bereich 16. Verlängerungskabel 29. Kerben 2. Taste (Batterieadapter) 30. Drücken der Haken an beiden 3. Akkublock 17. Adapter (Batterieadapter) Seiten

4. Gehäuse 18. Schneidrichtung 31. Lôsen der Haken

5. Knauf 19. zu schneidende Heckenfläche 32. Schneïdblattabdeckung

6. Griff 20. Neigen der Messer 33. Schrauben

7. Ein/Aus-Schalter B 21. Schnur 34. Untere Abdeckung

8. Ein/Aus-Schalter À 22. Drücken 35. Plate

9. Stellrad 23. Spanaufnehmer 36. Kurbelmechanismus

10. Adapter 24. Mutier 37. Ovales Loch im Schneidmesser 11. Haken 25. Schneidmesser 38. VerschleiRgrenze

12. Werkzeug 26. Astfänger 39. Halterkappenabdeckung

13. Riemen 27. Haken 40. Schraubendreher

14. Kabelhalter für Arm 28. Einpassen der Haken in die 41. Bürstenhalterkappe

TECHNISCHE DATEN Modell AH-3655 AH-3665 Schneidblattlänge 550 mm 650 mm Schläge pro Minute (min) 1.000 - 1.800 Gesamtlänge 1.070 mm 1150 mm Nettogewicht 5,1kg 52kg Nennspannung 36 V Gleichspannung

Technischen Daten ohne Vorankündigung vorbehalten.

Gewicht entsprechend EPTA-Verfahren 01/2003

Symbole ENDO13-2 Im Folgenden sind die im Zusammenhang mit diesem Werkzeug venwendeten Symbole dargestellt.

Machen Sie sich vor der Benutzung des Werkzeugs unbedingt mit diesen Symbolen vertraut.

Lesen Sie die vorliegende Betriebsanleitung

Setzen Sie das Werkzeug nicht dem Regen aus.

Entsorgen Sie Elektrowerkzeuge, Batterien und AKkus nicht über den Hausmüll!

GemäB Europäischer Richllinie 2002/ 96/EG über Elektro- und Elektronik- Algeräte, 2006/66/EG über Batterien und Akkumulatoren sowie Altbatterien und Altakkumulatoren und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge, Allbatterien und Altakkumulatoren getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Aufgrund unserer weiterführenden Forschungen und Entwicklungen sind Ânderungen an den hier angegebenen

Die Technischen Daten kônnen in einzelnen Ländem voneinander abweichen.

Verwendungszweck ENEO44-1 Das Werkzeug wurde für das Schneïden von Hecken entwickelt.

Allgemeine Sicherheitshinweise für Elektrowerkzeuge GEAO10-1

A\WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen sorgfältig durch. Wenn die Hinweise und Anweisungen nicht beachtet werden, besteht die Gefahr eines Stromschlags, Brands und/oder das Risiko von emsthaften Verletzungen.

Bewahren Sie alle Hinweise und Anweisungen zur späteren Referenz gut auf.

SICHERHEITSHINWEISE ZUR AKKU-HECKENSCHERE

1. Halten Sie das Werkzeug ausschlieBlich an den isolierten Griffflächen, da die Schneidmesser verborgene Kabel berühren kënnen. Bei Kontakt des Schneïdmessers mit einem stromführenden Kabel wird der Strom an die Metallteile des Elektrowerkzeugs und dadurch an den Bediener weitergeleitet, und der Bediener erleidet einen Stromschlag.

2. Haiten Sie mit allen Kérperteilen Abstand zum Schneidmesser. Entfernen Sie kein geschnittenes Material oder halten Sie kein zu Schneidendes Material, wenn sich die Blätter bewegen. Überprüfen Sie, dass der Schalter aus ist, wenn Sie verklemmtes Material entfernen. Ein Moment der Unachtsamkeit kann beim Umgang mit der Heckenschere zu schweren Verletzungen führen

3. Tragen Sie die Heckenschere mit angehaltenem Schneidmesser am Griff. Transportieren und lagern Sie die Heckenschere immer mit aufgesetztem Schutz über dem Schneidblatt. Durch einen sachgemäRen Umgang mit der Heckenschere kännen Sie môgliche Personenschäden durch die Schneidmesser vermindern.

4. Verwenden Sie die Heckenschere nicht, während es regnet, oder bei nassen oder sehr feuchten Bedingungen. Der Elektromotor ist nicht wasserdicht.

5. Erstmalige Anwender sollten sich von erfahrenen Anwendern die Verwendung der Heckenschere zeigen lassen.

6. Kinder und Jugendliche unter 18 Jahren dürfen die Heckenschere nicht bedienen. Jugendliche über 16 Jahren sind von diesem Verbot ausgenommen, wenn sie zum Zweck der Ausbildung unter Aufsicht eines Fachkundigen stehen.

7. Betreïben Sie die Heckenschere nur, wenn Sie in guter physischer Verfassung sind. Falls Sie müde sind, lässt Ihre Aufmerksamkeit nach. Seien Sie am Ende eines Arbeitstages besonders aufmerksam. Führen Sie alle Arbeiten ruhig und sorgfältig durch. Der Anwender ist für alle Schäden an Dritten verantwortich

8. Venwenden Sie die Heckenschere niemals unter Einfuss von Alkkohol, Drogen oder Medikamenten.

2. Prüfen Sie, dass die Spannung und Frequenz der Stromversorgung den auf dem Typenschild angegebenen Technischen Daten entspricht. Wir empfehlen die Verwendung eines Fehlerstrom- Schutzschalters (Fl-Schutzschalter) mit einem Auslôsestrom von max. 30 mA oder eines Erdschlussstrom-Schutzes.

10. Arbeitshandschuhe aus festem Leder sind Teil der Grundausstattung der Heckenschere und müssen stets bei Arbeiten mit der Heckenschere getragen werden. Tragen Sie auRerdem feste Schuhe mit rutschfesten Sohlen.

11. Überprüfen Sie vor Beginn der Arbeiten, dass die Heckenschere ordnungsgemä® und sicher arbeitet. Stellen Sie sicher, dass die Sicherheïtsabdeckungen ordnungsgemäRe angebracht sind. Die Heckenschere darf nur vollständig montiert verwendet werden

berprüfen Sie vor Beginn der Arbeiten, dass Sie einen sicheren Stand haben.

13. Halten Sie das Werkzeug bei Verwendung sicher fest.

14. Lassen Sie das Werkzeug nicht unnôtig ohne Last laufen.

15. Schalten Sie den Motor sofort aus und ziehen Sie den Akkublock ab, wenn die Schere mit einem Zaun oder einem anderen harten Gegenstand in Kontakt kam. Überprüfen Sie die Schere auf Beschädigungen, und reparieren Sie sie bei Bedarf.

16. Schalten Sie die Heckenschere stets aus und ziehen Sie den Akkublock ab, bevor Sie die Schere überprüfen, Fehler beheben oder in der Schere verklemmtes Material entfernen.

17. Schalten Sie die Schere aus und ziehen Sie den Akkublock ab, bevor Sie Wartungsarbeiten am Werkzeug ausführen.

18. Ziehen Sie stets den Akkublock, wenn Sie die Heckenschere an einen anderen Ort bewegen, auch während der Arbeiten. Tragen oder transportieren Sie die Heckenschere niemals mit laufendem Schneïdblatt. Fassen Sie das Schneïdblatt niemals mit den Händen an.

19. Reinigen Sie die Heckenschere und besonders das Schneïdblatt nach der Verwendung und vor der Lagerung der Heckenschere über einen längeren Zeitraum. Ôlen Sie das Schneidblatt leicht und bringen Sie die Abdeckung an. Die mit dem Gerät gelieferte Abdeckung kann an die Wand gehängt werden und bietet so eine sichere und praktische Môglichkeit zur Lagerung der Heckenschere.

20. Lagern Sie die Heckenschere mit angebrachter Abdeckung in einem trockenem Raum. Lagern Sie die Heckenschere auBerhalb der Reichweite von Kindern. Lager Sie die Heckenschere niemals im Freien

BEWAHREN SIE DIESE . ANWEISUNGEN SORGFALTIG AUF.

Lassen Sie sich NIE durch Bequemlichkeit oder (aus fortwährendem Gebrauch gewonnener) Vertrautheit mit dem Werkzeug dazu verleiten, die Sicherheitsregeln für das Werkzeug zu missachten. Eine MISSBRÂUCHLICHE Verwendung des Werkzeugs und die Missachtung der in dissem Handbuch enthaltenen Sicherheitshinweise Kënnen zu schweren Personenschäden führen.

WICHTIGE SICHERHEITSREGELN ENCOO7-5

1. Lesen Sie vor der Verwendung des Akkublocks alle Anweisungen und Sicherheitshinweise für das Akkuladegerät (1), den Akku (2) und das Produkt (3), für das der Akku verwendet wird, sorgfältig durch.

2. Der Akkublock darf nicht zerlegt werden.

Falls die Betriebsdauer erheblich kürzer wird, beenden Sie den Betrieb umgehend. Andernfalls besteht die Gefahr einer Überhitzung sowie das Risiko môglicher Verbrennungen und sogar einer Explosion.

Wenn Elektrolyt in Ihre Augen gerät, waschen Sie diese mit klarem Wasser aus und suchen Sie sofort einen Arzt auf. Andernfalls kônnen Sie Ihre Augenlicht verlieren.

5. Vermeiden Sie einen Kurzschluss des Akkublocks:

(1) Die Kontakte dürfen nicht mit leitendem Material in Berührung kommen.

(2) Der Akkublock darf nicht in einem Behälter aufbewahrt werden, in dem sich andere metallische Gegenstände wie beispielsweise Nägel, Münzen usw. befinden.

(3) Der Akkublock darf weder Feuchtigkeit noch Regen ausgesetzt werden.

Ein Kurzschluss des Akkus kann zu einem hohem Stromfluss, Überhitzung, môglichen Verbrennungen und sogar zu einer Zerstôrung führen.

6. Werkzeug und Akkublock dürfen nicht an Orten aufbewahrt werden, an denen Temperatur von 50°C oder hôher erreicht werden.

7. Beschädigte oder verbrauchte Akkus dürfen nicht verbrannt werden. Der Akkublock kann in den Flammen explodieren.

8. Lassen Sie den Akku nicht fallen und vermeiden Sie Schläge gegen den Akku.

2. Verwenden Sie keinen beschädigten Akkus.

BEWAHREN SIE DIESE . ANWEISUNGEN SORGFALTIG AUF.

Tipps für eine maximale Nutzungsdauer

1. Laden Sie den Akkublock auf, bevor der Akku voliständig entladen ist.

Sobald Sie eine verringerte Leistung des Werkzeugs bemerken, beenden Sie stets den Betrieb des Werkzeugs und laden Sie den Akkublock auf.

2. Ein voll aufgeladener Akkublock darf niemals erneut geladen werden.

Durch Überladungen wird die Lebensdauer des Akkus verkürzt.

3. Laden Sie den Akkublock bei einer Zimmertemperatur von 10°C bis 40°C auf. Lassen Sie einen heifen Akkublock vor dem Aufladen abkühlen.

FUNKTIONSBESCHREIBUNG AN ACHTUNG:

+ Schalten Sie das Werkzeug stets aus und entfernen Sie den Akkublock, bevor Sie Einstellungen oder eine Funktionsprüfung des Werkzeugs vornehmen.

Montage und Demontage des Akkublocks

Halten Sie das Werkzeug und den Akkublock sicher fest, wenn Sie den Akkublock einsetzen oder herausnehmen. Andernfalls kônnte Ihnen das Werkzeug oder der Akkublock aus den Händen fallen, sodass das Werkzeug oder der Akkublock beschädigt werden oder diese Verletzungen verursachen. (Abb. 1) Schalten Sie das Werkzeug stets aus, bevor Sie den Akku einsetzen oder herausnehmen.

Zur Entfemung des Akkublocks müssen Sie diesen aus dem Gerät herausziehen, während Sie die Taste auf der Vorderseite des Blocks schieben.

Zum Einsetzen des Akkublocks müssen Sie die Zunge des Akkublocks an der Rille im Gehäuse ausrichten und in die gewünschte Position schieben. Setzen Sie den Block immer ganz ein, bis er mit einem Klick einrastet. Wenn Sie den roten Bereich oben auf der Taste sehen kônnen, ist der Block nicht ganz eingerastet. Setzen Sie den Akku ganz ein, bis der rote Bereich nicht mehr zu sehen ist. Andernfalls kann der Block versehentlich aus dem Werkzeug fallen und Sie oder Personen in der Nähe verletzen.

+ Wenden Sie beim Einsetzen des Akkublocks keine Gewalt an. Wenn der Block nicht leicht hineingleitet, wird er nicht richtig eingesetzt.

Der Akkublock ist mit einem Schutzsystem ausgestattet, das die Ausgangsleistung für eine längere Lebenszeit des Akkus automatisch ausschaltet

In folgender Situation des Werkzeugs und/oder des Akkus kann das Werkzeug während des Betriebs stoppen. Dies geschieht aufgrund der Aktivierung des Schutzsystems und stellt keine Fehlfunktion dar.

Bei Überlastung des Werkzeugs:

Lassen Sie den Ein/Aus-Schalter los und beheben Sie die Ursachen der Überlastung: betätigen Sie zum Neustarten anschlieBend den Ein/Aus-Schalter. Wenn das Werkzeug nach Betätigung des Ein/Aus-Schalters nicht funktioniert, ist die Auto-Stoppfunktion des Akkus noch aktiv. Laden Sie den Akkublock vor Verwendung auf.

Wenn die verbleibende Batterieladung zu niedrig wi Laden Sie den Akkublock auf.

Montagepositionen des Griffs (Abb. 2) Damit Sie bequem arbeiten kônnen, kann der Grif bis zu 20° nach links oder rechts gedreht und in einer Position von jeweils 45° oder 90° montiert werden. Ziehen Sie zuerst den Knauf und drehen Sie den Griff entgegen dem Uhrzeïgersinn in Richtung des Pfeils, wie in der Abbildung dargestellt. Der Griff wird in der 45°-Position arretiert. Ziehen Sie anschlieRend erneut am Knauf und drehen Sie weiter. Der Griff wird in der 90°-Position arretiert.

+ Überprüfen Sie vor der Verwendung des Werkzeugs stets, dass der Grif in der gewünschten Position arretiert ist.

Bedienung des Schalters

+ Achten Sie vor dem Einsetzen des Akkublocks in das Werkzeug darauf, dass sich der Ein/Aus-Schalter korrekt bedienen lässt und beim Loslassen in die Position ,OFF* (AUS) zurückkehrt. (Abb. 3)

Zu lhrer Sicherheit ist das Werkzeug mit einem Zweifach-

Schaltersystem ausgestattet. Zum Einschalten des

Werkzeugs drücken Sie die Auslôser À und B. Lassen Sie

zum Ausschalten einen der zwei gedrückten Auslôser los.

Die Reihenfolge der Schalterbetätigung ist unwichtig, da

das Werkzeug nur startet, wenn beide Schalter betätigt

Ândern der Drehzahl (Abb. 4)

Die Take pro Minute kônnen Sie einfach durch Drehen am Stellrad ändemn. Dies ist auch bei laufendem Werkzeug môglich. Das Einstellrad ist mit 1 (niedrigste Schlagzahl) bis 6 (hôchste Schlagzahl) beschriftet.

In der folgenden Tabelle sind die Zahlenmarken am Einstellrad und die zugehôrigen Takte pro Minute angegeben:

Zahl am Einstellrad Schläge pro Minute (min) 6 1.800 5 1.750 4 1.650 3 1.500 2 1.300 1 1.000 AN ACHTUNG:

Das Drehzahl-Stellrad lässt sich nur bis 6 und zurück auf 1 drehen. Wird es gewaltsam über 6 oder 1 hinaus gedreht, lässt sich die Drehzahl môglicherweise nicht mehr einstellen.

Die Takte pro Minute varieren vom Zustand des Akkus und dem Zustand der Schneidmesser.

+ Schalten Sie das Werkzeug stets aus und entfernen Sie den Akkublock, bevor Sie Arbeiten am Werkzeug ausführen.

Lesen Sie vor der Verwendung des Batterieadapters alle Anweisung für die Verwendung des Akkus mit dem Werkzeug durch.

Nehmen Sie zum Laden des Akkus diesen zuerst aus

dem Batterieadapter und laden Sie den Akku anschlieBend. Der Akku darf nicht im Batterieadapter geladen werden

Einsetzen und Entnehmen des Batterieadapters + Schalten Sie das Werkzeug stets aus, bevor Sie den Batterieadapter einsetzen oder herausnehmen.

Zum Entfernen des Batterieadapters müssen Sie diesen aus dem Werkzeug herausziehen, während Sie die Taste am Adapter schieben

Zum Einsetzen des Batterieadapters müssen Sie die Zunge des Batterieadapters an der Rille im Gehäuse ausrichten und in die gewünschte Position schieben. Setzen Sie den Block immer ganz ein, bis er mit einem Kick einrastet. Wenn Sie den roten Bereich oben auf der Taste sehen kônnen, ist der Block nicht ganz eingerastet. Setzen Sie den Akku ganz ein, bis der rote Bereich nicht mehr zu sehen ist. Andernfalls kann der Block versehentlich aus dem Werkzeug fallen und Sie oder Personen in der Nähe verletzen.

Wenden Sie beim Einsetzen des Batterieadapters keine Gewalt an. Wenn der Adapter nicht leicht hineingleitet, wird er nicht richtig eingesetzt

Die Art des Herausnehmens oder Einsetzens eines Akkublocks aus dem oder in den Batterieadapter entspricht der des Herausnehmens oder Einsetzen aus dem oder in das Werkzeug,

Drücken Sie den Haken soweit wie môglich herunter, wenn der Batterieadapter am Gürtel oder ähnlichem eingehakt ist

+ Bringen Sie den Kabelhalter für den Arm nur am Verlängerungskabel an. Befestigen Sie diesen nicht in einer Position zu nahe am Werkzeug, hinter dem Kompletthaken. Anderenfalls kann es zu einem Unfall oder Verletzungen kommen.

Befestigen Sie einen Haken des Kompletthakens am Werkzeugkabel und den anderen Haken am Verlängerungskabel. Das Arbeiten mit dem Werkzeug mit nur einem befestigten Haken kann zu einem Unfall oder Verletzungen führen.

Die Verwendung des Kabelhalters für den Arm unterstützt die Risikominimierung des versehentlichen Abschneidens des losen Verlängerungskabels. (Abb. 7)

Befestigen Sie den Kabelhalter für den Arm fest an Ihrem Arm und führen Sie das Verlängerungskabel durch die Halterung. Die Länge des Bandes für die Armhalterung kann angepasst werden.

+ Führen Sie das Verlängerungskabel nicht durch das Band.

+ Überlasten Sie die Ôffnung der Halterung nicht. Anderenfalls kann es zu einer Durchbiegung oder Beschädigung kommen

+ Achten Sie darauf, dass Sie während des Schneïdens nicht versehentlich mit einem metallischen Anschlag oder anderen harten Gegenständen in Berührung kommen. Das Schneidblatt kann brechen und schwere Verletzungen verursachen.

Das weite Hinauslehnen mit einer Heckenschere, vor llem von einer Leiter aus, ist äuRerst gefährlich. Arbeiten Sie niemals von einem wackligen oder unsichern Standort aus. (Abb. 8)

Schneiden Sie mit dieser Heckenschere keine Âste mit einer Dicke von mehr als 10 mm Durchmesser. Solche Âste sollten zuerst mit einer Schere auf das Niveau der Heckenschere geschnitten werden

+ Schneiden Sie keine toten Âste oder ähnliche harte Gegenstände ab. Zuwiderhandiungen kônnen das Werkzeug beschädigen. (Abb. 9)

Halten Sie die Heckenschere mit beiden Händen und

betätigen Sie den Schalter A oder B. Bewegen Sie

anschlieRend die Heckenschere vor Inrem Kôrper.

Neigen Sie im Grundbetrieb die Schneidblätter in

Richtung der Trimmrichtung und bewegen Sie die

Heckenschere ruhig und langsam mit einer

Geschwindigkeit von 3 bis 4 Sekunden pro Meter.

Zum geraden Schneiden einer Heckenoberkante kônnen Sie eine Schnur in der gewünschten Heckenhôhe spannen und diese beim Schneiden als Referenzlinie verwenden. (Abb. 12)

Befestigen Sie beim Schneiden der Heckengerade die Spanaufnahme (Zubehôr) am Werkzeug, um ein Umheriliegen der Blätter zu vermeiden. (Abb. 13) Drehen Sie den Griff für eine einfache Handhabung. Siehe Abschnitt ,Montagepositionen des Griffs”

Zum gleichmäBigen Schneïden der Heckenseite schneïden Sie diese von unten nach oben. (Abb. 14) Schneïden Sie Buchsbaum oder Rhododendron für ein hübsches Aussehen und einen guten Schnitt von der Basis zur Spitze.

Montage und Demontage der Spanaufnahme (Zubehôr)

+ Schalten Sie das Werkzeug aus und ziehen Sie den Akkublock ab, bevor Sie den Spanaufnehmer an- oder abbauen.

Tragen Sie beim Austauschen der Spanaufnahme immer Arbeitshandschuhe, sodass Sie das Schneidblatt nicht direkt mit den Händen berühren. Anderenfalls kann es zu Verletzungen kommen. Achten Sie vor dem Einsetzen der Spanaufnahme darauf, dass Sie die Schneidblattabdeckung entfernt haben.

Die Spanaufnahme fängt die abgeschnittenen Blätter auf und erleichtert das Aufsammein der abgefallenen Blätter. Die Spanaufnahme kann an jeder Seite des Werkzeugs befestigt werden. (Abb. 15)

Drücken Sie die Spanaufnahme auf die Schneïdblätter, sodass die Schlitze die Mutter auf den Schneidblättern überdecken. Überprüfen Sie in diesem Moment, dass die Spanaufnahme den Astfänger am oberen Ende der Schneïdblätter nicht berührt. (Ab. 16)

Zu diesem Zeitpunkt müssen Sie die Spanaufnahme anbringen, damit die Haken in die Kerben im Schneidblatt passen. (Abb. 17)

Zum Entiernen der Spanaufnahme drücken Sie den Hebel an beiden Seiten, sodass die Haken freigegeben werden. (Abb. 18)

Die Schneidblattabdeckung (Standardausrüstung) kann bei angebrachter Spanaufnahme nicht montiert werden. Entfernen Sie vor dem Transport oder der Lagerung die Spanaufnahme und bringen Sie die Schneidblattabdeckung an, um ein Freiliegen des Blattes zu vermeiden.

Prüfen Sie vor der Verwendung die sichere Installation der Spanaufnahme.

Wenden Sie beim Entfernen der Spanaufnahme keine übermäBigen Kräfte an, wenn die Haken in den Blattkerben eingerastet sind. Die Anwendung übermäBiger Kräfte kann zu Beschädigungen führen.

+ Schalten Sie das Werkzeug stets aus und ziehen Sie den Akkublock ab, bevor Sie Inspektionen oder Wartungsarbeiten am Werkzeug vornehmen.

Reinigen des Werkzeugs

Reinigen Sie das Werkzeug, indem Sie den Staub mit einem trockenen oder in Seifenlésung getunkten Lappen abwischen:

+ Verwenden Sie zum Reinigen niemals Kraftstoffe, Benzin, Verdünner, Alkohol oder ähnliches. Dies kann zu Verfärbungen, Verformungen oder Rissen führen.

Wartung des Sägeblatts

Schmieren Sie das Blatt vor dem Betrieb und nach jeder Betrebsstunde mit Maschinenël oder ähnlichem.

HINWEI + Nehmen Sie vor dem Schmieren des Messers die Spanaufnahme ab. Entfernen Sie nach dem Betrieb den Staub von beiden Seiten des Blattes mit einer Drahtbürste, wischen Sie den Staub mit einem Lappen ab und tragen Sie anschlieRend dünnflüssiges ÔI, z.B. Maschinenôl usw., oder Sprühschmierël auf.

AN ACHTUNG: + Waschen Sie die Blätter nicht mit Wasser ab.

Zuwiderhandlungen kônnen zum Rosten führen oder das Werkzeug beschädigen.

Montage und Demontage des Schneidblatts

Schalten Sie das Werkzeug aus und ziehen Sie den Akkublock ab, bevor Sie das Schneidmesser an- oder abbauen.

Tragen Sie beim Austauschen des Schneidblattes immer Arbeitshandschuhe und entfernen Sie die Blattabdeckung nicht, sodass Sie das Schneidblatt nicht direkt mit den Händen berühren. Anderenfalls kann es zu Verletzungen kommen.

+ Wischen Sie aus dem Getriebe und von der Kurbelwelle keine Schmiere ab. Zuwiderhandlungen kônnen das Werkzeug beschädigen.

Besondere Vorgehensweisen zum Entfernen und Anbringen der Schneïdblätter finden Sie auf der Rückseite der Verpackung der Zubehôrschneidblätter.

Ausbauen der Schneidblätter Drehen Sie das Werkzeug um und lôsen Sie die vier Schrauben. (Abb. 19)

+ Achten Sie darauf, dass Sie sich Ihre Hände nicht beschmieren, denn im Antriebsbereïch des Schneïdblattes wurde Schmiermittel aufgetragen:

Entfernen Sie die untere Abdeckung. (Abb. 20)

Nehmen Sie die Platte ab. (Abb. 21)

Stellen Sie die Kurbelwelle mit einem Schlitzschraubendreher auf den in der Abbildung dargestelten Winkel ein. (Abb. 22)

Entiernen Sie die zwei Schrauben von den Schneidblättern und Sie kônnen das Schneidblatt herausnehmen. (Abb. 23)

+ Setzen Sie das Getriebe wieder in der Ursprungsposition ein, falls Sie es versehentlich herausgenommen haben.

Einbauen des Schneidblattes

Bereiten Sie die 4 entfernten Schrauben (für die untere Abdeckung), die 2 Schrauben (für das Schneidblatt), die Platte und die neuen Schneïdblätter vor.

Passen Sie die Kurbelwellenposition wie in der Abbildung dargestellt an. Tragen Sie jetzt etwas Schmiermittel mit den neuen Schneïdblätter am Rand der Kurbelwelle auf. (Abb. 24)

Bringen Sie das ovale Loch im oberen Blatt mit dem im unteren Blatt in Übereinstimmung. (Abb. 25)

Nehmen Sie die Blattabdeckung von den alten Schneïdblättern ab und passen Sie diese auf die neuen an, um eine einfachere Handhabung während des Austauschs der Blätter zu ermôglichen. (Abb. 26) Platzieren Sie die neuen Schneïdblätter so auf dem Werkzeug, dass die ovalen Lôcher in den Schneïdblättern auf die Kurbelwelle passen. Bringen Sie die Lôcher in den Schneïdblättern mit den Schraubenlôchern im Werkzeug in Übereinstimmung und sichern Sie diese mit zwei Schrauben. (Abb. 27)

Prüfen Sie die Kurbelwelle mit einem Schlitzschraubendreher auf eine weiche Drehung

Bringen Sie die Platte und untere Abdeckung wieder an. Ziehen Sie die Schrauben fest an

+ Ober- und Unterseite der Platte unterscheïden sich nicht

Entfemen Sie die Blattabdeckung und schalten Sie das

Werkzeug an, um die ordnungsgemäle Bewegung zu

Wenn sich die Schneidblätter nicht ordnungsgemä bewegen, liegt zwischen Blättern und Kurbelwelle eine schlechte Passform vor. Führen Sie den Vorgang emeut von Beginn an durch.

Ersetzen der Kohlebürsten (Abb. 29) Entfemen und überprüfen Sie die Kohlebürsten in regelmäRigen Abständen. Ersetzen Sie diese, wenn sie bis zur VerschleiRgrenze abgenutzt sind. Halten Sie die Kohlebürsten sauber und sorgen Sie dafür, dass sie locker in den Halterungen liegen. Ersetzen Sie beide Kohlebürsten gleichzeitig. Verwenden Sie nur identische Kohlebürsten. (Ab. 30)

Setzen Sie das obere Ende des Schlitzschraubendrehers in die Kerbe am Werkzeug ein, und entfernen Sie die Abdeckung der Halterkappe, indem Sie diese anheben. (Abb. 31)

Nehmen Sie die Kappen der Bürstenhalter mit Hilfe eines Schraubendrehers ab. Entnehmen Sie die verbrauchten

Kohlebürsten, setzen Sie neue Bürsten ein und bringen Sie die Bürstenhalterkappen wieder fest an.

Befestigen Sie die Abdeckung der Halterkappe wieder am Gerät.

Zum Aufhängen des Werkzeugs an einem Nagel oder einer Schraube in der Wand ist der Hakendurchbruch im unteren Bereich der Blattabdeckung praktisch. (Abb. 32) Nehmen Sie den Akkublock heraus und bringen Sie die Messerabdeckung auf den Schneidmessern an, damit die Messer nicht frei liegen. Bewahren Sie das Werkzeug auferhalb der Reichweite von Kindern auf.

Bewahren Sie das Werkzeug an einem Platz auf, wo es weder Wasser noch Regen ausgesetzt ist. Zur Gewährleïstung von SICHERHEIT und ZUVERLASSIGKEIT des Produkts dürfen Reparaturen, Wartungsarbeiten und Einstellungen nur durch von Dolmar autorisierte Servicecenter durchgeführt und ausschlieflich Dolmar-Ersatzteile venwendet werden.

+ Für das in diesem Handbuch beschriebene Dolmar- Werkzeug werden die folgenden Zubehôr- und Zusatzteile empfohlen. Die Verwendung anderer Zubehôr- und Zusatzteile kann zu Personenschäden führen. Verwenden Sie Zubehôr- und Zusatzteile nur für den vorgesehenen Zweck.

Informationen zu diesem Zubehôr erhalten Sie bei einem

Dolmar-Servicecenter in Ihrer Nähe.

+ Schneidmesserabdeckung

Schneidblatt-Baugruppe

Originalakku und Ladegerät von Dolmar

Kabelhalters für den Arm (Verwendung zusammen mit

dem Batterieadapter)

Schallpegel ENG905-1 Typischer A-bewerteter Schallpegel nach EN60745: Modell AH-3655 Schalldruckpegel (LA): 85,1 dB (A) Schallleistungspegel (Lg): 93,1 dB (A) Abweichung (K): 2,5 dB (A) Modell AH-3665 Schalldruckpegel (LA): 84,3 dB (A) Schallleistungspegel (Lg): 92,3 dB (A) Abweichung (K): 2,5 dB (A) Tragen Sie Gehôrschutz. Schwingung ENG900-1 Schwingungsgesamtwerte (Vektorsumme dreier Achsen) nach EN60745: Modell AH-3655 Arbeitsmodus: Schlagschrauben von Befestigungsmitteln bei maximaler Leistung des Werkzeugs Schwingungsbelastung (a;): Abweichung (K): 1,5 m/s?

Arbeitsmodus: Schlagschrauben von

Befestigungsmitteln bei maximaler Leistung des

Schwingungsbelastung (a;): 3,0 m/s?

Abweichung (K): 1,5 m/s?

Der hier angegebene Wert für die erzeugten Schwingungen wurde gemä dem genormten Testverfahren ermittelt und kann als Vergleich zu anderen Werkzeugen herangezogen werden. Der angegebene Wert für die erzeugten Schwingungen ist auBerdem für eine vorbeugende Bewertung der Belastung zu verwenden.

Die Schwingungsbelastung kann bei tatsächlichem Gebrauch des Elekrowerkzeugs in Abhängigkeit von der Handhabung des Elektrowerkzeugs von dem hier aufgeführten Wert abweichen

Stellen Sie sicher, dass SchutzmaRnahmen für den Bediener getroffen werden, die auf den unter den tatsächlichen Arbeitsbedingungen zu erwartenden Belastungen beruhen (beziehen Sie alle Bestandteile des Arbeitsablaufs ein, also zusätzlich zu den Arbeitszeiten auch Zeiten, in denen das Werkzeug ausgeschaltet ist oder ohne Last läuf).

Nur für europäische Länder ENHO324 EG-Konformitätserklärung Die Unterzeichnenden, Tamiro Kishima und Rainer Bergfeld, bevollmächtigt durch die Dolmar GmbH, erklären, dass die Geräte der Marke DOLMAR: Bezeichnung des Geräts: Akku-Heckenschere Nummer / Typ des Modells: AH-3655, AH-3665 Technische Daten: siehe Tabelle ,TECHNISCHE DATEN* in Serienfertigung hergestellt wirdwerden und den folgenden Richtlinien der Europäischen Union genügtgenügen: 2000/14/EG, 2006/42/EG Auñerdem werden die Geräte gemä® den folgenden Standards oder Normen geferti EN60745 Die technische Dokumentation befindet sich bei: Dolmar GmbH, Jenfelder Strañe 38, Abteilung FZ, D-22045 Hamburg Das Verfahren zur Konformitätsbewertung, vorgesehen in 2000/14/EG, erfolgte in Übereinstimmung mit Anhang V. Model AH-3655 Gemessener Schallleistungspegel: 93,1 dB Garantierter Schallleistungspegel: 94 dB

Gemessener Schalllistungspegel: 92,4 dB Garantierter Schallleistungspegel: 94 dB

Tamiro Kishima Geschäfisführer

ET Rainer Bergfeld Geschäftsführer

Nummer pà drejeknappen | Slag pr. minut (min)
