GEBRUIKSAANWIJZING AH-3665 DOLMAR

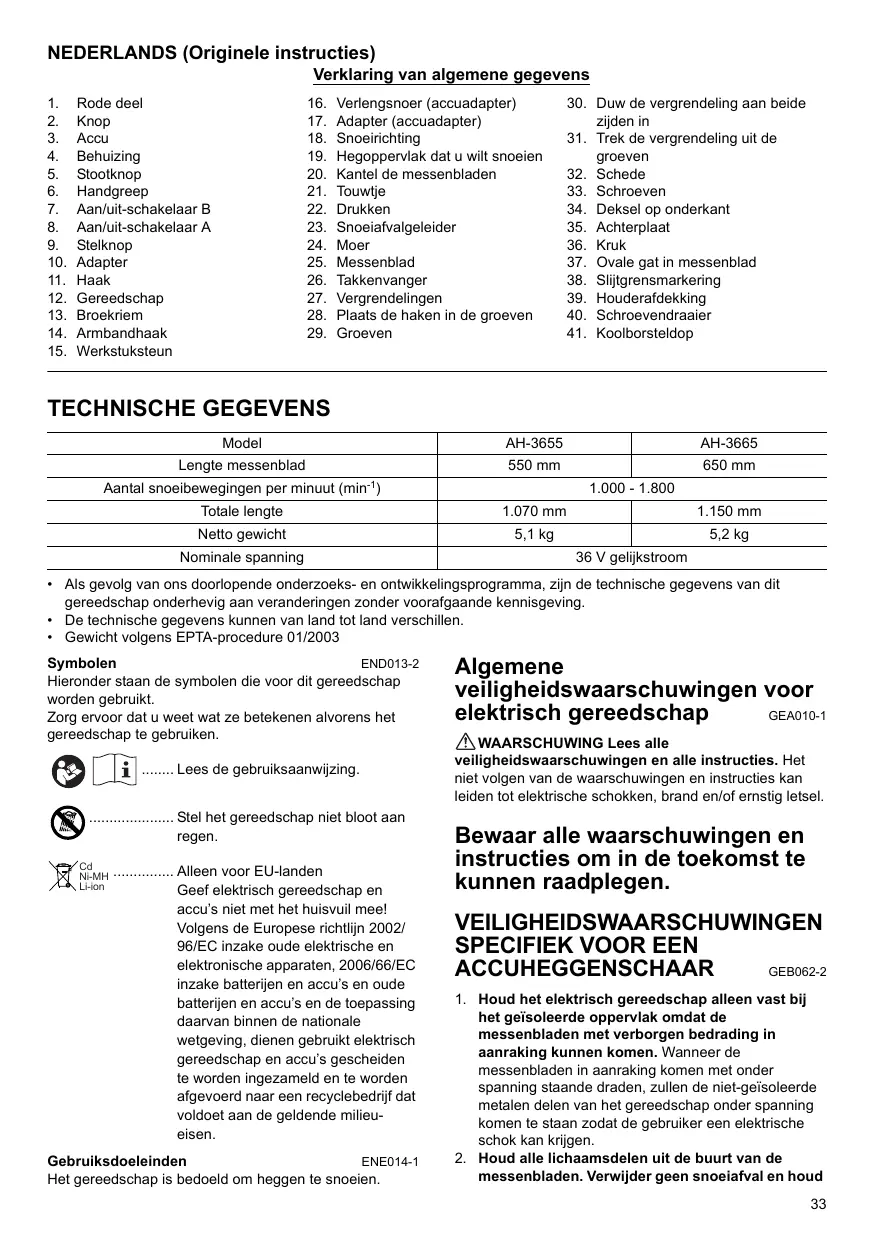

NEDERLANDS (Originele instructies)

Verklaring van algemene gegevens

1. Rode deel
2. Knop
3. Accu
4. Behuizing
5. Stootknop
6. Handgreep
7. Aan/uit-schakelaar B
8. Aan/uit-schakelaar A
9. Stelknop
10. Adapter
11. Haak
12. Gereedschap
13. Broekriem
14. Armbandhaak

15. Werkstuksteun

16. Verlengsnoer (accuadapter)

17. Adapter (accuadapter)
18. Snoeirichting
19. Hegoppervlak dat u wilt snoeien
20. Kantel de messenbladen
21. Touwtje
22. Drukken
23. Snoeiavalgeleider
24. Moer
25. Messenblad
26. Takkenvanger
27. Vergrendelingen
28. Plaats de haken in de groeven

29. Groven

30. Duw de vergrendeling aan beiden zijden in

31. Trek de vergrendeling uit de groeven
32. Schede
33. Schroeven
34. Deksel op onderkant
35. Achterplaat
36. Kruk
37. Ovale gat in messenblad
38. Slijtgrensmarkering
39. Houderafdekking
40. Schroevendraier
41. Koolborsteldop

TECHNISCHE GEGEVENS

Model	AH-3655	AH-3665
Lengte messenblad	550 mm	650 mm
Aantal snoeibewegingen per minuut (min-1)	1.000 - 1.800
Totale lengte	1.070 mm	1.150 mm
Netto gewicht	5,1 kg	5,2 kg
Nominale spanning	36 V gelijktstroom

• Als gevolg van ons doorlopende onderzoeks- en ontwikkelingsprogramma, zijn de technische gegevens van dit gereedschap onderhevig aan veranderingen zonder voorafgaande kennisgeving.
• De technische gegevens können van land tot land verschillen.
  Gewicht volgens EPTA-procedure 01/2003

Symbolen

END013-2

Hieronder staan de symbolen die voor dit gereedschap worden gebruikt.

Zorg ervoor dat u weet wat ze beteken alvorens het gereedschap te gebruiken.

.....Lees de gebruiksaanwijzing.

Stel het gereedschap Niet bloot aan regen.

Alleen voor EU-landen

Geef elektrisch gereedschap en accu's Niet met het huisvuil mee! Volgens de Europese richtlijn 2002/96/EC inzake oude elektrische en elektronische apparaten, 2006/66/EC inzake batterijen en accu's en oude batterijen en accu's en de toepassing waarvan binnen de nationale wetgeving, dienen gebruikt elektrisch gereedschap en accu's gescheiden te worden ingezameld en te worden afgevoerd maar een recyclebedrijf dat voldoet aan de geldende milieu-eisen.

Gebruiksdoeleinden

ENE014-1

Het gereedschap is bedoeld om heggen te snoeien.

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap GEA010-1

veiligheidswaarschuwingen en alle instructies. Het Niet volgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies om in de toekomst te kuren raadplegen.

VEILIGHEIDSWAARSCHUWINGEN SPECIFIEK VOOR EEN ACCUHEGGENSCHAAR GEB062-2

1. Houd het elektrisch gereedschap alleen vast bij het geïsoleerde oppervlak waar dat de messenbladen met verborgen bedrading in aanraking kuren komen. Wanner de messenbladen in aanraking komen met onder spanning staande draden, zullen de Niet-geïsoleerde metalen delen van het gereedschap onder spanning komen te staan zodat de gebruiker een elektrische schok kan krijgen.
2. Houd alle lichaamsdelen uit de buurt van de messenbladen. Verwijder geen snoeiafval en houd

geen materiaal om te snoeien vast verwijl de messenbladen bewegen. Zorg ervoor dat de aan/uit-schakelaar in de uit-stand staat voordat u vastgeklemd materiaal vanaf de messenbladen verwijdert. Een ogenblick van onoplettendheid kan tijdens het gebruik van de heggenschaar leiden tot ernstig persoonlijk letsel.

1. Draag de heggenschaar aan het handvat met stilstaande messenbladen. Bij het transporteren of opbergen van de heggenschaar moet algid des schede om de messenbladen worden gedaan. Door op de juiste manier met de heggenschaar om te gaan, verkleint u de kans op maybel kletsel door de messenbladen.
2. Gebruik de heggenschaar niet in de regen of onder natte of Zoer vochtige omstandigheden. De elektromotor is Niet waterdicht.
3. Onervaren gebruikers dienen door een ervaren gebruiker van heggenscharen te worden voorgedaan hoe de heggenschaar要去en worden gebruikt.
4. De heggenschaar mag nicht worden gebrukt door kinderen of jegdjonger dan 18aar. Jongeren ouder dan 16aar kuren uitgezonderd worden van deze regel mits+zijn les krijgen onder toezicht van een expert.
5. Gebruik de heggenschaar alleen als u in goede lichamelijke toestand verkeerd. Als u vermoeid bent, kurz u zich minder goed concentreren. Wees met name voorzichtig aan het einde van de werkdag. Werk algijd rustig en voorzichtig. De gebruiker is aansprakelijk voor alle schade toegebracht aan derden.
6. Gebruik de heggenschaar nooit onder invloed van alcohol, drugs of medicijnen.
7. Controller of de spanning en frequentie van de voeding overeenkomen met de specificaties vermeld op het typeplaatje. Wij adviseren u een op reststroom werkende stroomonderbreker (aardsluiting-stroomonderbreker) met een uitschakelstroomsterkte van 30mA of minder, of een aardlek-stroombeveiliging te gebruiken.
8. Werkhandschoenen van stevig leer makeen deel uit van de staardwerkuitrusting van de heggenschaar en要去enijdens het werkeren ermee algtd worden gedragen. Draag tevens stevige schoenen met slipvaste zolen.
9. Alvorens met de werkzaamheden te beginnen,要去 controlleren of de heggenschaar in goede en veilige staat verkeert. ControllerDat de beschermkappen stevig gemonteerd zijn.De heggenschaar mag nicht worden gebruukt voordat deze geheel compleet en afgemonteerd is.
10. Zorg alvorens met de werkzaamheden te beginnen ervoor dat u stevig staat.
11. Houd tijdens het gebruik het gereedschap stevig vast.
12. Laat het gereedschap Niet onnodig onbelast draaien.
13. Schakel het gereedschap onmiddelijkuit en verwijder de accu als de messenbladen van de heggenschaar in aanraking komen met een afmastering of ander hard voorwerp. Controller de messenbladen op beschadigingen en reparatee deze ommiddelijk.
14. Alvorens de messenbladen te controlleren, storinge te verhelpen of vastgelopen materiaal te verwijderen,

schakelt u de heggenschaar algtd uit en verwijdert u de accu.

1. Schakel de heggenschaar uit en verwijder de accu alvorens enige onderhoudswerkzaamheden uit te voeren.
2. Wanner u de heggenschaar maar een andere plaat overbrent, ookijdens het werk, verwijdert u altièerd eerst de accu. Draag of vervoer de heggenschaar nooit met ingeschakelde messenbladen. Pak de messenbladen nooit met uw handen beet.
3. Reinig de heggenschaar, en met name de messenbladen, na ieder gebruik en voordat de heggenschaar langdurig worden opgeborgen. Smeer de messenbladen met een beetje olie en breng deschede aan. De schede die bij het gereedschap is geleverd kan aan een een muur worden gehangen zodat de heggenschaar practischen en veilig opgeborgen kan worden.
4. Berg de heggenschaar op met aangebrachte schede in een droog vertrek. Houd het gereedschap buiten bereik van kinderen. Laat de heggenschaar nooit buiten liggen.

BEWAAR DEZE INSTRUCTIES

WAARSCHUWING:

Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gebruik) en neem alle voiligheidsvoorschriften van het betreffende product als tijd strikt in acht. VERKEERD GEBRUK of het Niet volgen van de voiligheidsinstructies in deze gebruiksaanwijzing kan leiden tot ernstig persoonlijk letsel.

BELANGRIJKE

VEILIGHEIDSINSTRUCTIES

ENC007-5

VOOR ACCU'S

1. Alvorens de accu in gebruik te nemen, leest u erst alle instructies en waarschuwingsopschriften op (1) de acculader, (2) de accu en (3) het apparaat waarin de accu worden aangebracht.
2. Haal de accu Niet uit elkaar.
3. Als de gebruikstijd aanzienlijk korter is geworden, stopt u onmiddelijk met het gebruik. Anders kan dit leiden tot kans op oververhitting, möglichke brandwonden en zichs een explosie.
4. Als de elektrolyt in uw ogen komt, wast u deze UIT met schoon water en raadpleegt u onmiddelijk een arts. Dit kan leiden tot verlies van gezichtsvermögen.
5. Sluit de accu nicht kort:

(1) Raak de occupolen Niet aan met enig geleidend materiaal.
(2) Bewaar de accu Niet op een plaats waar deze in aanraking kan komen met andere metalen voorwerpen, zoals spijkers, Munten, enz.
(3) Stel de accu Niet bloat aan water of regen. Kortsluiting van de accu kan leiden tot een

hoge stroomsterkke, oververhitting,

mogelijkke brandwonden en zichs een defect.

1. Bewaar het gereedschap en de accu Niet opplaatsen waar de temperatuur kan oplopen tot 50 ^ C of hoger.
2. Werp de accu Niet in een vuur, zichs nicht als deze al ernstig beschadigd of helemaaal versleten is. De accu kan in een vuur explodinger.
3. Wees voorzichtig dat u de accu Niet LAST vallen of ergens tegenaan stoot.
4. Gebruik nooit een beschadigde accu.

BEWAAR DEZE INSTRUCTIES

Tips voor een lange levensduur van de accu

1. Laad de accu op voordat deze volledig leeg is.
   Wanner u merkt dat het gereedschap minder vermogen heeft, stopt u met het gebruik ervan en laadt u eerst de accu op.
2. Laad nooit een volledig opgeladen accu op.
   Te lang opladen verkort de levensduur van de accu.
3. Laad de accu op bij een omgevingstemperatuur van 10^ tot 40^ .
   Laat een warme accu eerst afkoelen voordat u deze oplaadt.

BESCHRIJVING VAN DE FUNCTIONS

LET OP:

Zorg ervoor dat het gereedschap isuitgeschakeld en dat de accu is verwijderd voordat u de werkking van het gereedschap aanpast of controleert.

De accu aanbrengen en verwijderen

ALETOP:

• Houd het gereedschap en de accu stevig vast tijdens het aanbrengen of verwijderen van de accu. Als u het gereedschap en de accu niet stevig vasthoudt, kennuen deze uit uw handen glippen en beschadigd raken, of kan persoonlijk letsel wordenveroorzaakt. (zie afb. 1)
• Schakel het gereedschap algijd uit voordat u de accu aanbrentg of verwijdert.
• Om de accu te verwijderen verschuft u de knop aan de voorkant van de accu en trekt u tegelijerkertijd de accuuit het gereedschap.
• Om de accu aan te brengen lijnt u de lip op de accu uit met de groef in de behuizing en duwt u de accu op+zijn plaats. Steek de accu zo ver möglichk in het gereedschap tot u een klikgeluid hoort. Als u het rode deel aan de bovenkant van de knop kurz zien, is de accu Niet goed aangebracht. Steek de accu zo ver möglichk erin tot het rode deel Niet meer zichthaar is. Als u dit Niet doet, kan de accu per ongeluk uit het gereedschap vallen en u of anderen in uw omgeving verwonden.
• Oefen geen große kracht uit bij het aanbrengen van de accu. Als de accu niet gemakkelijk in het gereedschap

kan worden gestoken, worden dieze nicht goed aangebracht.

Accubeveiligingsystem

De accu is voorzien van een beveiligingsystem dat automatisch het uitgangsvermögen onderbreekt voor een langere levensduur.

Het gereedschap kanijdens het gebruik stoppen
wanneer het gereedschap en/of de accu zich in de
volgende situatie befinden. Dit worden veroorzaakt door de
inwerkingtreding van het beveiligingsysteme en duidt
niet op een defect van het gereedschap.

Bij overbelasting van het gereedschap: In dit het geval is,That u de aan/uit-schakelaar los,heft u deoorzaak van de overbelasting op en knijpt u daarna de aan/uit-schakelaar weer in om wee ter beginnen. Als het gereedschap nog steeds Niet werkt nadat de aan/uit-schakelaar is ingeknepen, is de automatischeuitschakeling van het accuvermogen nog steeds in werking. Laad de accu op alvorens.dequeue te gebruiken.
- Als de resterende acculading laag is: Laad de accu op.

Draa手持 van handvat (zie afb. 2)

Het handvat kan maximaal 90^ linksom en rechtsom worden gedraaid, en in de stand 45^ of 90^ worden vastgezet, afhankelijk van uw werkhouding. Trek eerst aan de knop en draai het handvat linksom of rechtsom in de richting van de pijl, zoals aangegeven in de afbeelding. Het handvat zal worden vergrendeld in de stand 45^ . Trek nogmaals aan de knop en draai het handvat verder. Het handvat zal worden vergrendeld in de stand 90^ .

ALETOP:

• Controleer voor gebruik altijd dat het handvat in de gewenste stand goed is vergrendeld.

Werking van de aan/uit-schakelaar

ALETOP:

• Controller altijd, voordat u de accu in het gereedschap steekt, of de aan/uit-schakelaar op de juiste manier schakelt en weer terugkeert naar de uit-stand nadat deze is losgelaten. (zie afb. 3)

Voor uw veiligheid is dit gereedschap uitgerust met een dubbel in-/uitschakelsystem. Om het gereedschap in te schaken, drukt u de aan/uit-schakelaars A en B in. Laat eén van de twee ingedrukte aan/uit-schakelaars los om het gereedschap uit te schaken. De volgorde waarin de aan/uit-schakelaars worden ingedrukt is Niet van belang oùdat het gereedschap pas start nadat de tweede schakelaar is ingedrukt.

De snelheid veranderen (zie afb. 4)

Het aantal slagen per minuut kan worden ingesteld door de stelknop te draaien. Dit kan zichs worden gedaan toenwij het gereedschapomweit gebruikt. De stelknop is gemicert van 1 (laagste snelheid) tot 6 (volle snelheid). Raadpleeg onderstaande tabel voor het aantal slagen per minut in iedere stand van de stelknop.

Cijfer op stelknop	Aantal snijbewegingen per minuut (min-1)
6	1.800
5	1.750
4	1.650
3	1.500
2	1.300
1	1.000

LET OP:

• U kurz de stelknop voor de snelheid alleen tot aan het cijfer 6 draaien en terug maar 1. Forceer de stelknop Niet voor bij de 6 of de 1 waar dat de snelheidsregeling daardoor defect kan raken.
• Het+aantal slagen per minuut varieert met de toestand van de accu en messenbladen.

DE ONDERDELEN MONTEREN

LET OP:

• Controller altijd of het gereedschap is uitgeschakeld en de accu is verwijderd alvorens enige werkzaamheden aan het gereedschap te verrichten.

Accuadapter (accessoire) (zie afb. 5 en 6)

LET OP:

• Alvorens de accuadapter te gebruiken, leest u erest alle instructies voor gereedschappen die op een accu werkken.
• Als u een accu wilt opladen, verwijdert u hem eerst vanaf de accuadapter en laadt u hem daarna op. Het is Niet toegestaan de accu op te laden verwijl deze in de accuadapter is aangebracht.

De accuadapter aanbrengen en verwijderen

• Schakel het gereedschap altijd uit voordat u de accuadapter aanbrengt of verwijdert.
• Om de accuadapter te verwijdenen, verschuift u de knop op de accuadapter en trekt u tegelijkkertijd de accuadapter van het gereedschap af.
• Om de accuadapter aan te brengen lijnt u de lip op de accuadapter uit met de groef in de behuizing en duwt u de accuadapter op zichplaats. Steek de accuadapter zo ver möglichk in het gereedschap tot u een klikgeluid hoort. Als u het rode deel aan de bovenkant van de knop kurz zien, is de accuadapter Niet goed aangebracht. Steek de accuadapter zo ver möglichk erin tot het rode deel Niet meer zichthaar is. Als u dit Niet doet, kan de accuadapter per ongeluk uit het gereedschap vallen en u of anderen in uw omgeving verwonden.
• Oefen geen große krachtuit bij het aanbrengen van de acceluadapter. Als de acceluadapter Niet gemakkelijk in het gereedschap kan worden gestoken, worden deze Niet goed aangebracht.
• De procedure voor het aanbrengen of verwijderen van de accu op of van de accuadapter is hetzeilde als die voor het aanbrengen of verwijderen van de accu op of van het gereedschap.
• Druk de haak stevig zo ver möglichk omlaag wanner u de accuadapter aan een broekriem of iets soortgelijks haakt.

Armbandhaak (los verkrijgbaar)

ALETOP:

• Bevestig de snoerring van de de armbandhaak Niet aan iets anders dan het verlengsnoer. Maak hem Niet vast op een plaatsdichter bij het gereedschap voorbij de hakenset. Als u dat toch doet, kan dit leiden tot een ongeluk of persoonlijk letsel.
• Bevestig een haak van de hakenset aan het netsnoor van het gereedschap en de andere haak van de hakenset aan het verlengsnoer. Het gebruik van het gereedschap met slechts een haak van de hakenset bevestigd, kan leiden tot een ongeluk of persoonlijk letsel.

Het gebruik van de armbandhaak draagt bij aan het verkleinen van de kans op het per ongeluk doorsnjden van het verlengsoer als gevolg van een loshangend verlengsoer. (zie aff. 7)

Bevestig de armbandhaak stevig aan uw arm en duw het verlengsnoer in de snoerring. De lengte van de armbandhaak kan worden afgesteld.

OPMERKING:

• Het verlengsnoer mag nicht onder de armband zitten.
• Forceer de opening van de snoerring Niet. Als u dit toch doet, kan deze worden verrormd en beschadigd.

BEDIENING

LET OP:

• Wees voorzichtig Niet per ongeluk een metalen afrazering of andere harde voorwerpen te rakenijdens het snoeien. De messenbladen zullen breken en kuren ernstig letsel veroorzaken.
• Het is bijzonder gevaarlijk met de heggenschaar te ver te reiken, met name op een ladder. Werk niel vanuit een wankele of instabiele positie. (zie afb. 8)

Probeer geen takken dikker dan 10mm diameter te snoeieren met deze heggenschaar. Deze dienen eerst met een snoeisaar te worden terugeknipt tot de juiste snoeihoogte.

ALETOP:

• Snoei Niet in dode bomen of andere harde voorwerpen. Als u zich hier Niet aan houdt, kan het gereedschap worden beschadigd. (zie aff. 9)

Druk met bye handen de aan/uit-schakelaars A en B in, houdt de heggenschaar vór uw lichaam en sneoi van beneden maar boven. (zie affb. 10)

Als standaardmethode houdt u de messenbladen gekanteld in de snoeirichting en beweegt u ze rustig en langzaam met een snelheid van 3 of 4 seconden per meter. (zie afb. 11)

Om de bovenkant van een heg gegelijkmatig te snoeien, is het handig een touwtje op de gewenste hoogte te spannen en er langs te snoeien. (zie afb. 12)

Door een snoeiafalgeleider (los verkrijgbaar) op het gereedschap aan te brengen bij hetrecht snoeien van een heg, worden voorkomen dat het snoeiafal worden weggeworpen. (zie afb. 13)

Draai het handvat voor een comfortabele bediening alvorens verder te werken. Raadpleeg de tekst onder "Draaistand van handvat".

Omde zijkant van een heggelijkmatig te snoeien,is het handig van onderaar boven te snoeien.(zie afb.14)

Snoei buxus en rododendron van onder maar boven voor een mooie, gladde afwerking.

De snoeiafvalgeleider (los verkrijgbaar) aanbrengen en verwijderen

ALETOP:

Zorg er alkijd voor dat het gereedschap isuitgeschakeld en de accu is verwijderd, voordat u desnoeiafalvalgeleider aanbrengt of verwijdert.

OPMERKING:

• Draag bij het aanbrengen of verwijderen van de snoeiafalgeleider altijd handschoenen zodate uw handen en gezicht nicht rechtstreeks in aanraking komen met de messenbladen. Als u dat Niet doeit, kan dit leiden tot personlijk letsel.
• Haal altiijd eerst de schede van de messenbladen af voordat u de snoeiafalvalgeleider aanbrengt.
• De snoeiafvalgeleider vangt de gesnoeide blaadjes af en vergemakkelijk het verzamelen van de vallende blaadjes. De snoeiafvalgeleider kan aan beiden kanten van het gereedschap worden bevestigd. (zie afb. 15) Duw de snoeiafvalgeleider op de messenbladen zodate de sleuven over de moeren op de messenbladen vallen. Let erop dat de snoeiafvalgeleider de takkenvanger aan de voorkant van de messenbladen Niet raakt. (zie afb. 16) Op that moment moet de snoeiafvalgeleider worden aangebracht zodate de haken ervan passen in de groeven van de messenbladen. (zie afb. 17)

Om de sneoiafvalgeleider te verwijderen, drukt u de ontgrendeling aan beiden zijden in zodat de haken loskomen uit de groeven. (zie affb. 18)

ALETOP:

• De schede (standaarduitrusting) kan nicht om de messenbladen worden geschoven verwijl de snoeiafvalgeleider is aangebracht. Alvorens de heggenschaar mee te nemen of op te bergen, verwijdert u de snoeiafvalgeleider en schuift u de schede om de messenbladen om te voorkomen dat.Deze bloot liggen.

OPMERKING:

• Controller de snoeiavalgeleider op correcte montage alvorens.Deze te gebruiken.
  Probeer de snoeiaflvalgeleider nooit met große kracht te verwijderen toenwijde vergrendelingen aangrijpen in de gleuven van de messenbladen. Bij gelebruik van große kracht kan de snoeiaflvalgeleider worden beschadigd.

ONDERHOUD

ALETOP:

Zorg er aktijd voor dat het gereedschap isuitgeschakeld en de accu is verwijderd, voordat u eeninspectie of onderhoud utvoert.

Het gereedschap schoonmaken

Maak het gereedschap schoon door het stof eraf te vegen met een droge of met zeepwater bevochtigde doeck.

ALETOP:

• Gebruik nooit benzine, wasbenzine, thinner, alcohol, enz. Dit kan leiden tot verkleuren, verrormen of barsten.

Onderhoud van messenbladen

Smeer de messenbladen voor aanvang van de werkzaamheden en na ieder werkuur met machineolie of gegelijkwaardig.

OPMERKING:

• Voordat u de messenbladen smeert,要去 desnoeiafvalgeleider worden verwijderd.

Verwijder na de werkzaamheden het vuil van beiden zichden van de messenbladen met behulp van een staalborstel, veeg de messenbladen schoon met een doek, en breng voldoende olie met een lage viscositeit aan, zaals bijvoorbèed machineolie, smeerolie UIT een spuitbus, enz.

ALETOP:

• Was de messenbladen nicht met water. Als u dit toch doet, können de messenbladen gaan roesten of het gereedschap worden beschadigd.

De messenbladen aanbrengen en verwijdersen

LET OP:

Zorg er altijd voor dat het gereedschap isuitgeschakeld en de accu is verwijderd, voordat u demessenbladen aanbrentg of verwijdert.
- Draag bij het aanbrengen of verwijdersen van de messenbladen algijd handschoenen zonder de schede eraf te halen zodate uw handen en gezicht nicht rechtstreeks in aanraking komen met de messenbladen. Als u dat Niet doet, kan dit leiden tot persoonlijk letsel.

OPMERKING:

• Veeg het vet op het tandwiel en de kruk Niet af. Als u dit toch doet, kan het gereedschap worden beschadigd.
• Voor de specifieke methode van het verwijderen en aanbrengen van messenbladen, leest u dechterkant van de verpakking van de los verkrijgbare messenbladen.

De messenbladen verwijderen

Draai het gereedschap ondersteboven en draai de vier schroeven los. (zie afb. 19)

OPMERKING:

• Wees voorzichtig uw handen Niet vuil te makeen aan het vet in het tandwiehuis van de messenbladen.

Verwijder het deksel op de onderkant. (zie affb. 20)

Verwijder deplaat. (zie afb. 21)

Draai de kruk met behulp van een platkopshroeverbendraier aan de hoek aangegeven in de afbeelding. (zie afb. 22)

Verwijder de twee schroeven uit de messenbladen zodat de messenbladen uit het gereedschap verwijderd können worden. (zie afb. 23)

LET OP:

• Draai het tandwiel terug maar de oorspronkelijke stand waarin het werk aangebracht voor het geval het per ongeluk worden afgenomen.

De messenbladen aanbrengen

Bereid de 4 schroeven (voor het deksel op de onderkant), de 2 schroeven (voor de messenbladen), deplaat, het deksel op de onderkant en de weitere messenbladen voor.

Draai de kruk waar de stand zoals aangegeven in de afbeeling. Breng vet aan, dat bij de neuee messenbladen werd geleverd, rondon de kruk. (zie afb.24)

Leg het ovale gat in het bovenste messenblad over het gat in het onderste messenblad. (zie afb. 25)

Haal de schede van de oude messenbladen af en schuif hem op de neue messenbladen om veiliger te werkkenijdens het verrangen van de messenbladen. (zie afb. 26)

Plaats de neue messenbladen in het gereedschap zodate ovale gaten in de messenbladen over de kruk passen. Laat de gaten in de messenbladen samenvallen met de schroefgaten in het gereedschap en zet ze daarna vast met de twee schroeven. (zie afb. 27)

Controleer met een platkopschroevendraarier of de kruk soepel draait. (zie afb. 28)

Monteer de plateau en het deksel op de onderkant van het gereedschap. Draai de schroeven stevig aan.

OPMERKING:

• Er is geen onderscheid:tussen de boven- en onderkant van deplaat.

Haal de schede van de messenbladen af en schakel daarna het gereedschap in om te controleren of het goed werkkt.

OPMERKING:

• Als de messenbladen Niet goed werken, zich ze Niet goed op de kruk bevestigd. Voer de procedure vanaf het begin opnieuw uit.

De koolborstels verrangen (zie afb. 29)

Verwijder en controllerer de koolborstels regelmatig.
Vervang deze wanner ze tot aan de slijtgrensmarkering zich afgesleten. Houd de koolborstels schoon en zorg ervoor dat ze vrij hunnen bewegen in de holders. Beide koolborstels dienen tegelijkkertijd te worden verrangen. Gebruik alleen identieke koolborstels. (zie afb. 30) Steek een platkopschroevendraaier in de inkeping in het gereedschap en verwrijder de houderafdekking door deze omhoog te wippen. (zie afb. 31)

Gebruik een schroevendraaier om de koolborsteldoppen te verwijderen. Haal de verslieten koolborstels eruit,plaats de neuee erin, en zet de koolborsteldoppen goed vast Plaatse de houderafdekking terug op het gereedschap.

Bewaren

Het gaatje in de onderkant van de schede is handig om het gereedschap aan een spijker in de muur op te hangen. (zie afb. 32)

Verwijder de accuadapter en schuif de schede over de messenbladen zodat deze Niet bloot liggen. Bewaar het gereedschap buiten bereik van kinderen.

Bewaar het gereedschap op eenplaats die Niet is blootgesteld aan water of regen. Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparaties, onderhoud en afstelingen te worden uitgevoerd door een erkend Dolmar-servicecentrum, en alsijd met gebruikmaking van originele Dolmar-verbangingsonderdelen.

ACCESSOIRES

LET OP:

• Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Dolmar-gereedschap dat in deze gebruiksaanwijzing worden beschreven. Het gebruik van andere accessoires of hulpstukken kan gevaar voor personelijk letsel opleveren. Gebruik de accessoires of hulpstukken uitsluiertend voor de aangegeven gebruiksdoelendein.

Mocht u meer informatie wollen hebben over deze accessoires, dan=kunt u contact opnemen met uwplaatselijke Dolmar-servicecentrum.

• Schede
• Messenbladen
  Originele Dolmar accu en lader
  Accuadapter
• Armbandhaak (te gelebruiken in combinatie met de accuadapter)
  Snoeiafalvalgeleider

Geluid

ENG905-1

De typische, A-gewogen geluidsniveaus zijn gemeten volgens EN60745:

Model AH-3655

Geluidsdrukniveau (L_pA) : 85,1 dB (A)

Geluidsvermogenniveau (L_WA) : 93,1 dB (A)

Onzekerheid (K): 2,5 dB (A)

Model AH-3665

Geluidsdrukniveau (_pA) : 84,3 dB (A)

Geluidsvermogenniveau (L_WA) : 92,3 dB (A)

Onzekerheid (K): 2,5 dB (A)

Draag gehoorbescherming.

Trillingen

ENG900-1

De totale trillingswaarde (triaxiale vectorsom) zoals vastgesteld volgens EN60745:

Model AH-3655

Gebruikstoepassing: bevestigen met behulp van slagwerking van bevestigingsmiddelen tot de maximale capaciteit van het gereedschap Trillingsemissie (a_h) .. 2,5m / s^2

Onzekerheid (K): 1,5 m/s²

Model AH-3665

Gebruikstoepassing: bevestigen met behulp van slagwerking van bevestigingsmiddelen tot de maximale capaciteit van het gereedschap

Trillingsemissie (a_h) .. 3,0~m / s^2

Onzekerheid (K): 1,5 m/s²

ENG901-1

• De opgegeven trillingsemissiewaarde is gemeten volgens de standaardtestmethode en kan worden gebrukt om dit gereedschap te vergelijkden met andere gereedschappen.
• De opgegeven trillingsemissiewaarde kan ook worden gezrukt voor een beoordeling vooraf van de blootstelling.

WAARSCHUWING:

• De trillingsemissieijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschellen van de opgegeven trillingsemissiewaarde afhankelijk van de manier waarop het gereedschap worden gebruikt.

Zorg ervoor dat veiligeidsmaatregelen worden getroffen ter bescherming van de operator die zich gebaseerd op een schatting van de blootstelling onder praktijkomstandigheden (rekening houdend met allefasen van de bedrijfscyclus, zoals de tijsduur gedurende welke het gereedschap isuitgeschakeld en stationair draait, naast de ingeschakelde tijsduur).

Alleen voor Europese landen

ENH032-1

EU-verklaring van conformiteit

Ondergetekenden, Tamiro Kishima en Rainer

Bergfeld, als erkende vertegenwoordigers van Dolmar

GmbH, verklaren dat de DOLMAR-machine(s):

Aanduiding van de machine:

Accuheggenschaar

Modelnr./Type: AH-3655 en AH-3665

Voldoen aan de volgende Europese richtlijnen:

2000/14/EC en 2006/42/EC

En+zijn gefabricieerd in overeenstemming met de

volgende normen of genormaliseerde documenten:

EN60745

D-22045 Hamburg, Duitsland

De conformiteitsbeordelingsprocedure vereist door

Gegarandeerd geluidsvermogenniveau: 94 dB

Model AH-3665

Gemeten geluidsvermogenniveau: 92,4 dB

Gegarandeerd geluidsvermogenniveau: 94 dB

30.11.2009

Tamiro Kishima
Hoofddirecteur
