GEBRUIKSAANWIJZING AS-3625 DOLMAR

1	Hendel
2	Beschemkap van voorhandgreep
3	Bovenhandgreep
4	Accu
5	Bevestigingsoog voor karabijnhaak of touw
6	Zaagblad
7	Zaagketting
8	Afdekking van kettingwiel
9	Kettingdeksel
10	Ontgrendelknop
11	Trekschakelaar
12	Voorhandgreep
13	Getande kam (klauwaanslag)
14	Deksel van de accu

ITALIANO

Voor dit gereedschap worden de volgende symbolen gebruikt. Zorg ervoor dat u de betekenis van deze symbolen begrijpt alvorens het gereedschap te gebruiken.

Simbolos

• Alleen voor EU-landen

Geef elektrisch gereedschap of accu's Niet met het huisvuil mee!

Volgens de Europese richtlij 2002/96/EC inzake oude elektrische en elektronische apparaten, richtlij 2006/66/EC inzake batterijen en accu's en wegwerpbatterijen, en de toepassing waarvan binnen de nationale wetgeving, dienen gebruekte elektrisch apparaten en accu's die het einde van hun levensduur hebben bereikt, geschaden te worden ingezameld en te worden afgevoerd maar een recyclebedrijf dat voldoet aan de geldende milieu-eisen.

Verklaring van algemene gegevens

1	Rood gedeelte	15	Afdekking van kettingwiel	30	Onderkantgeleider
2	Knop	16	Stelknop	31	Omzagen
3	Accu	17	Kettingwiel	32	Valrichting
4	Ontgrendelknop	18	Stelpen	33	Gevarenzone
5	Trekschakelaar	19	Klein gat	34	Vluchtoute
6	Beschermkap van voorhandgreep	20	Vastdraaien	35	Kettingbeschermer (Kettingdeksel)
7	Vergrendelen	21	Hendel	36	Voorwaartse beweging van de vrij
8	Ontgrendelen	22	Laag	37	1/5 van de diameter van de vrij
9	Stelschoef	23	Hoog	38	Kleine vuil- of stofdeeltjes
10	Karabijnhaak (bevestigingsoog voor touw)	24	Zaagketting	39	Platkopschroevendraaier
11	letsverschuiven	25	Dop van olietank	40	Borgring
12	Rechtopzetten	26	Olievulopening	41	Limietmarktering
13	Indruukken	27	Oliepeilglas (voor bijvullen van olie in de tank)	42	Dop van koolborstelhouser
14	Losdraaien	28	Oliepeilglas	43	Schroevendraaier

TECHNISCHE GEGEVENS

Model		AS-3625
Kettingsnelheid per minuut		8,3 m/s (500 m/min.)
Lengte van zaagblad		250 mm
Type zaagblad		Tandwielzaagblad	Precisieblad
Zaagketting	Type	91VG	25AP
	Steek	3/8"	1/4"
	Aantal kettingschakels	40	60
Aantal zaagtanden		6	9
Totale lengte		576 mm	589 mm
Netto gewicht		4,5 kg
Nominale spanning		DC 36 V

Gewicht, inclusief accu, volgens de EPTA-procedure 01/2003

ENE031-1

Doeleinden van gebruik

Het gereedschap is bedoeld om stammen te zagen.

GEA010-1

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

WAARSCHUWING! Lees alle veiligheidswaarschuwingen en alle instructies. Het Niet volgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies om in de toekomst te konnen raadplegen.

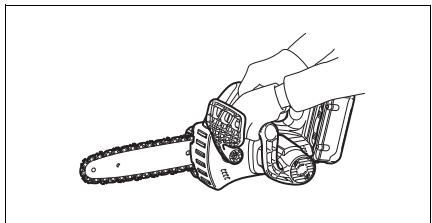

VEILIGHEIDSWAARSCHUWINGEN SPECIFIEK VOOR EEN ACCU-KETTINGZAAG:

1. Houd alle lichaamsdelen uit de buurt van de zaagketting terwijl de kettingzaag in bedrijf is. Alvorens de kettingzaag te starten, controert u dat de zaagketting niert raakt. In slechts een kort moment van onoplettendheidijdens het gebruik van de kettingzaag kan uw kleding of lichaam in aanraking komen met de zaagketting.

2. Houd de kettingzaag.altijd vast met uw rechterhand aan de awhilehandgreep en uw linkerhand aan de voorhandgreep. Houd de kettingzaag nooit vast met uw handen verwisseld,umat dan de kans op persoonlijk letsel groter is.

3. Houd het elektrisch gereedschap alleen vast bij het geisoleerde oppervlak omdat de zaagketting met verborgen bedrading in aanraking kan komen. Wanner de kettingzaag in aanraking komt met onder spanning staande draden, zullen de nietegeisoleerde metalen delen van het gereedschap onder spanning komen te staan zodat de gebruiker een elektrische schok kan krijgen.

4. Draag een verdigeidsbril en gehoorbeschemming. Verdere verdigeidsmiddelen voor hoofd, handen, benen en voeten worden aanbevolen. Afdoende beschermende kleding verkleint de kans op peroonlijk letsel als vegol van rondvliegend afval of het per ongeluk aanraken van de zaagketting.

5. Alvorens met het werk te beginnen, controleert u dat de kettingzaag zich in goede werkende staat bevindt, en dat deze voldoet aan de veiligheidsregels. Controllerer met name dat:

6. De kettingrem goed werkt;

7. De uitlooprem goed werkst;
8. Het zaagblad en de afdekking van hettingwiel goed zijn gemonteerd;

9. De ketting is geslepen en gespannen overeenkomstig de regels;

10. Werk Niet met de kettingzaag in eenBoom. Het gebruik van de kettingzaag verwijl u in een boom zit, vergroot de kans op personlijk letsel.

11. Zorg altijd voor een stevige stand en bedien de kettingzaag alleen terwijl u op een vaste, stabiele en horizontale ondergrund staat. Een gladde of instabiele ondergrund, zoals een ladder, kan leiden tot verlies van evenwicht of controle over de kettingzaag.
12. Bij het afzagen van een tak die onder spanning staat, let u goed op eventuele terugslag. Wanner de spanning in de houtvezels vrij kommt, kan de onder spanning staande tak de gebruiker een tik gezven of ertoe leiden dat hij/zij de contrôle over de kettingzaag verliest.
13. Wees uiterst voorzichtig bij het zagen van struiken enjonge boompjes. Het dunne materiaal kan zich vasthaken aan de zaagketting enaar u toe geslingerd worden of uuit balans brengen.
14. Draag de kettingzaag aan de voorhandgreep verwijl deze uitgeschakeld is en van uw lichaam af gekeerd is. Bij het transporteren of opbergen van de zaagketting moet altijd de schede om het zaagblad worden gedaan. Een juiste behandeling van de kettingzaag verkleint de kans op het per ongeluk aanraken van de bewegende zaagketting.
15. Volg de instructies voor het smeren, kettingsspannen, en verwisselen van accessoires. Een verkeerd gespannen of gesmeerde ketting kan破损 of verhoogt de kans op terugslag.
16. Houd de handgrepen droog, schoon en vrij van olie en vetten. Met vet of olie bevuiDE handgrepen zich glad en leiden tot verlies van controle over de kettingzaag.

17. Zaaguitsluitend hout. Gebruik de kettingzaag Niet voor doeleinden waaroor deze Niet bedoeld is. Bijvoorbeeld: Gebruik de kettingzaag Niet om kunststof, steen of bouwmaterialen anders dan hout te zagen. Het gebruik van de kettingzaag bij andere werkzaamheden dan waaroor deze bedoeld is, kan leiden tot gevaarlijke situatuies.

18. Oorzaken van terugslag en wat de gebruiker hieraan kan doe:

Terugslag kan zich voordoen wanner de neus of voorrand van het zaagblad een voorwerp raakt of wanner het hout zich sluit en de zaagketting in de zaagsnede vastklemt.

Zagen met alleen de punt van het zaagblad kan een plot销售渠道, omgekeerde reactie veroorzaken waardoor. het zaagblad omhoog geworpen worden in de richting van de gebruiker.

Het beknellen van de zaagketting langs de bovenrand van het zaagblad kan het zaagblad snel terugwerpen in de richting van de gebruiker.

Deze beiden reacties hunnen ertoe leiden dat u de controle over de kettingzaag verliest waardoor ernstig personoonlijk letsel kan ontstaan. Wees Niet afhankelijk van alleen de veiligheidsvoorzieningen ingebouwd in uw kettingzaag. Als gebruiker van de kettingzaag要去 u meerde stappen ondernemen om ervoor te zorgen dat uw zaagwerkzaamheden zonder ongelukken of letsel verlopen.

Terugslag is het gevolg van misgebruik van het gereedschap en/of onjuiste gebruksprocedures of -omstandigheden, en kan worden voorkomen door goede voorzorgsmaatregelen te treffen, zoals hieronder vermeld:

• Houd de kettingzaag stevig vast, met de duimen en vingers rond de handgrepen van de kettingzaag, met beiden handen en positioneer uw lichaam en armen zodanig dat u een eventuele terugslag kan opvangen. De kracht van een terugslag kan worden opgevangen door de gebruiker mits de juiste voorzorgsmaatregelen getroffen worden. Laat de kettingzaag nooit los.

• Reik Niet te ver en zaag nooit boven schouderhoogte. Dit helpt te voorkomen dat de punt van het zaagblad per ongeluk iota raukt en biedt een betere controte van de kettinguka in overwachte situates.
• Gebruik bij het verrangen van het zaagblad de zaagketting uitsluitend onderdelen die zijn opgegeven door de fabrikant. Vervangding door een verkeerd zaagblad of zaagketting kan ertoe leiden dat de zaagketting brekt en/of terugslaat.

• Volg de instructies van de fabrikant over het slijpen en onderhoven van de zaagketting. Het verlagen van de hoogte van de dieptevoeler kan leiden tot toegenomen terugslag.

• Start de kettingzaag Niet verwijl de schede om het zaagblad is geplaatst. Als de kettingzaag worden gestart verwijl de schede om het zaagblad is geplaatst, kan de schede waar voren worden weggeworpen, waardoor in de buurt van de operatorensoonlijk letsel en materièle schade kan wordenveroorzaakt.

BEWAAR DEZE VOORSCHRIFTEN

WAARSCHUWING:

Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gebruik) en neem alle verilgheidsvoerschriften van het betreffende gereedschap altiq strikt in acht. VERKEERD GEBRUK of het Niet naleven van de veilgheidsvoerschriften in deze gebruiksaanwijzing kan leiden tot ernstige verwondingen.

ENC007-4

BELANGRIJKE VEILIGHEIDSVOORSCHRIFTEN

VOOR ACCU

1. Lees alle voorschriften en waarschuwingen op (1) de acculader, (2) de accu, en (3) het product waarvoorde accu worden gebruikt, aandachtig door alvorens de acculader in gebruik te nemen.
2. Neem de accu Niet uit elkaar.
3. Als de gebruikstijd van een opgeladen accu aanzienlijk korter is geworden, moet u het gebruik ervan onmiddelijk stopzetten. Voortgezet gebruik kan oververhitting, brandwonden en zichs een ontploffing verroorzaken.
4. Als er elektrolyt in uw ogen is terechtgekomen, spoel dan uw ogen met schoon water en roep onmiddelijk de hulp van een dokter in. Elektrolyt in de ogen kan blindheid veroorzaken.
5. Voorkom kortsluiting van de accu:

(1) Raak de accuklemmen nooit aan met een geleidend material.
(2) Bewaar de accu Niet in een bak waarin andere metalen voorwerpen zoals spijkers, munten e.d. worden bewaard.
(3) Stel de accu Niet bloot aan water of regen. Kortsluiting van de accu kanoorzaak zich van een groote stroomafgithe, oververhitting, brandwonden, en zelfs defecten.

1. Bewaar het gereedschap en de accu Niet op plaatsen waar de temperatuur kan oplopen tot 50^ of hoger.
2. Werp de accu nooit in het vuur, ook Niet wanner hij zwaar beschadigd of volledig versleten is. De accu kan namelijk ontploften in het vuur.
3. Wees voorzichtig dat u de accu Niet LAST vallen en hem Niet blootstelt aan schokken of stoten.
4. Gebruik een accu Niet meer nadat deze is geval- len of gestoten.

BEWAAR DEZE VOORSCHRIFTEN

Tips voor een maximale levensduur van de accu

1. Laad de accu op voordat hij volledig ontladen is. Stop het gebruik van het gereedschap en laad de accu op telkens wanner u vaststelt dat het vermogen van het gereedschap is afgenomen.
2. Laad een volledig opgeladen accu nooit opnieuw op. Als u de accu te veel oplaadt, zar hij minder lang meegaan.
3. Laad de accu op bij een kamertemporatuur tussen 10^ en 40^ . Laat een warme accu afkoelen alvorens hem op te laden.

BESCHRIJVING VAN DE FUNCTIONS

LET OP:

Zorg altijd dat het gereedschap isuitgeschakeld en de accu ervan is verwijderd alvorens de functies op het gereedschap af te stellen of te controlen.

Installeren of verwijderen van de accu (Fig. 1)

LET OP:

• Houd het gereedschap en de accu stevig vastijdens het aanbrengen of verwijderen van de accu. Als u het gereedschap en de accu Niet stevig vasthoudt, hunnen deze uit uw handen glippen en beschadigd raken, of kan persoonlijk letsel wordenveroorzaakt.
• Schakel de machine alsijd uit alvorens de accu te instalieren of te verwijderen.
• Om de accu uit het gereedschap te halen, verschuift u de knop op de voorkant van de accu en trekt u de accu eraf.
• Om de accu te installereren, doet u de tong op de accu overeenkomen met de groef in de behuizing en dan schuift u de accu erin. Schuif de accu zo ver möglichk erin totdat deze op+zijnplaats vastklikt. Wanner het rode gedeelte op de bovenkant van de knop nog zichtaar is, zit de accu Niet volledig erin. Schuif hem volledig erin totdat het rode gedeelte Niet meer zichtaaar is. Als u dit Niet doet, kan de accu per ongeluk eruit vallen en uzelf of andere Personen in uw omgeving verwonden.
• Gebruik geen overmatige kracht wonneer u de accu erin steekt. Indien de accu Niet gemakkelijk waar binnen schuift, betekent dit dat ze neit just erin is gesteken.

Accubeveiligingsystem

De accu is voorzien van een beveiligingsystem dat automatisch het uitgangsvermögen onderbreekt voor een langere levensduur.

Het gereedschap kanijdens het gebruik stoppen wanneer het gereedschap en/of de accu zich in de volgende situatie bevinden. Dit wordt veroorzaakt door de inwerkingtreding van het beveiligingsystemen en duidt Niet op een defect van het gereedschap.

Bij overbelasting van het gereedschap:

In dit het geval is, staat u de aan/uit-schakelaar los, heft u deoorzaak van de overbelasting op en knijpt u daarna de aan/uit-schakelaar weeer in om weer te beginnen. Als het gereedschap nog steeds nicht werkt nadat de aan/uit-schakelaar is ingeknepen, is de automatische uitschakeling van het accuvermogen nog steeds in werkig. Laad de accu op alvorens.Deze te gebruiken.

• Als de resterende acculading laag is:

Laad de accu op.

Werking van de trekschakelaar (Fig. 2)

LET OP:

• Alvorens de accu in de machine te plaatsen,要去 u altijd controlleren de trekschakelaar juist werkt en bij het loslaten maar de "OFF" positie terugkeert.

Deze machine is voorzien van een ontgrendelknop, om te voorkomen dat de trekschakelaar per ongeluk worden ingedrukt.

Om de machine te starten, drukt u de ontrendelknoop in en daarna drukt u de trekschakelaar in. Om de machine te stoppen, laat u de trekschakelaar los.

De werkung van de kettingrem controleren (Fig. 3) OPMERKING:

• Als de kettingzaag Niet kan worden gestart, moet u de kettingrem loszetten. Trek de beschermkap van de voorhandgreep maar,achteren tot u voelt dat.Deze aangrijpt.

Houd de kettingzaag met beiden handen vast bij het inschaken.

Houd de bovenhandgreep met uwrechterhand vast en de voorhandgreep met uw linkerhand. Het zaagblad en de ketting zougen geen enkel voorwerp aanraken.

Druk eerst de uit-vergrendelknop in en knijp daarna de aan/uit-schakelaar in.

De zaagketting begint onmiddelijk te draaien.

Duw de beschermkap van de voorhandgreep waar voren met de rug van uw hand. De zaagketting要去 onmiddelijk tot stilstandkommen.

LET OP:

• Als de zaagketting Niet onmiddelijk tot stilstand kommt wanneer deze controle worden uitgevoerd, mag de kettingzaag onder geen bedding worden gebruikt. Neem contact op met een in DOLMAR gespecialiseerde reparatiednest.

De uitlooprem controleren

Schakel de hettingzaag in.

Laat de aan/uit-schakelaar helemaal los. De zaagketting要去 binnen een seconde tot stilstandkommen.

LET OP:

• Als de zaagketting Niet binnen een seconde tot stilstand komt wanneser deze controle worden uitgevoerd, mag de kettingzaag Niet worden gebruikt. Neem contact op met een in DOLMAR gespecialiseerde reparatie Dienst.

De kettingsmering instellen (Fig. 4)

U kunt de toevoerselheid van de oleipomp instellen met behulp van de stelschroof. De hoeveelheid olie kan worden ingesteld met behulp van een moersleutel.

Karabijnhaak (bevestigingsoog voor touw) (Fig. 5)

De karabijnhaak (bevestigingsoog voor touw) worden gebruikt om het gereedschap op te hangen. Als u de karabijnhaak wilt gebruiken, trekt u deze maar buiten enbindt u er een touw aan vast.

INEENZETTEN

LET OP:

• Controller altijd of het gereedschap is uitgeschakeld en de accu ervan is verwijderd alvorens enig werk aan het gereedschap uij te voeren.

Aanbrengen of verwijderen van de zaagketting

LET OP:

• Controller altijd de machine isuitgeschakeld en de accu is verwijderd alvorens de zaagketting aan te bren-gen of te verwijderen.

• Draag algijd handschoenen wonneer u de zaagketting aanbrengt of verwijdert.

• Om de zaagketting te verwijdenen, verschuift u de hendel iets in de richting van de pij zoday这让 wordt ontgrendeld uit de vergrendelde stand, en zet u de hendel rechtop, zoals aangegeven in de afbeeling. (Fig. 6)

• Druk de hendel in en draai de ingedrukte hendel linksom om de moer los te draiaien tot de afdekking van kettingwiel los komt. (Door de hendel in te drukken grijpt deze aan op de moer.) (Fig. 7)

• Draai de stelknop linksom om de spanning van de zaagketting af te halen.
• Verwijder de afdekking van hettingwiel.
• Haal de zaagketting en zaagblad van de kettingzaag af.
• Om de zaagketting te monteren, plaatst u een uiteinde van de zaagketting rond de voorkant van het zaagblad en het andere uiteinde rond het kettingwiel. (Fig. 8)

Monteer op dat moment de zaagketting zoals aangegeven in de afbeeling odomat deze draait in derichting van de pijl.

1. Leg het zaagblad op+zijnplaats op de kettingzaag.
2. Draai de stelknop linksom zodat de stelpen in derichting van de pijl verschuift. (Fig. 9)
3. Leg de afdekking van kettingwiel op de kettingzaag zodanig dat de stelpen in een Klein gat in het zaagbland steekt. (Fig. 10)
4. Druk de hendel in en draai de ingedrukte hendel zo ver mogetijk rechtsom om de moer vast te draaien. Draai daarna de hendel een kwartslag linksom om de moer iets los te draaien. (Fig. 11)

De kettingspanning instellen

De zaagketting kan na vele gebruiksuren los gaan zitten.

Controleer regelmatig de kettingspanning vór gebruik.

(Fig. 12)

Druk de hendel in. Draai de ingedrukte hendel een kwart slag linksom om de moer iets los te draaien. (Door de hendel in te drukken grijpt这点 aan op de moer.) (Fig. 13) Draai de stelknop om de kettingspanning in te stellen. Pak de zaagketting in het midden van het zaagblad vast en trek.Deze omhoog.De opening tussen het zaagketting en de rand van het zaagblad要去 ongeveer 2 tot 4mm -(Zijn. Als de opening Niet ongeveer 2 tot 4mm is,draait u de stelknop waarmee het zaagblad is vastgezet iets. Zorg ervoor dat opDat moment de punt van het zaagblad iets omhoog wijst.(Fig.14

Draai de ingedrukte hendel zo ver möglichk rechtsom om de moet stevig vast te draaien. (Fig. 15)

Zet de hendel terug in de oorspronkelijke stand. (Fig. 16)

LET OP:

• Door een buitensporig hoge kettingspanning kan de zaagketting breken, het zaagblad slijten en de stelknop afbreken.
• Het monteren en verwijderen van de zaagketting dient te gebeuren op een schone plaats zonder zaagsel, enz.

BEDIENING

Smeren (Fig. 17)

De zaagketting worden automatisch gesmeerdijdens het gebruik van de kettingzaag.

Controleer hoeveel olie er nog in de olietank zit door maar het oliepeilglas te kijken.

Om de olietank bij te vullen, draait u de dop van de olievulopening van de olietank af. De inhoud van de olietank is 80ml

Draai na het bijvullen van de olietank algijd de dop van de olietank van de kettingzaag.

LET OP:

• Wanner u de kettingzaag voor het eerst vult met kettingolie, of de olietank bijvult nadat deze geheel leeg is geraakt, vult u olie bij tot aan de onderand van de vulnek. Anders kan de olietoevoer gehnderd worden.
• Als kettingolie gebruukt u een olie exclusief voor DOLMAR-kettingzagen of een in de winkel verkriijgbare kettingolie.
• Gebruik nooit olie verontreinigd met vuil- en stofdeel-tjes of vluchtige olie.
• Gebruik botanische olie voor het sneoien van bomen.
  Minerale olie kan de bomen beschaden.
• Dwing de hettingzaag nooitijdens het sneeien van bomen.
• Voordat u de kettingzaag uitzet, contrôleert u of de bij geleverde dop van de olietank is gedraid.

Houd de kettingzaag uit de buurt van deBoom. Start de kettingzaag en wacht tot de zaagketting voloende gesmeerd is.

Breng de onderkantgeleider in aanraking met de tak die u wilt afzagen alvorens de kettingzaag in te schakelen. Als u begint te zagen zonder eerst de onderkantgeleider in aanraking te brengen met de tak die u wilt afzagen kan het zaagblad.gaan schommelen, waardoor letsel van de gebruiker kan wordenveroorzaakt.

Zaag het hout door de hettingzaag omlaag te bewegen. (Fig. 18)

WERKEN MET DE KETTINGZAAG

Als minimale Voorbereiding dient een beginnende gebrui-ker eerst te oefenen door stammen te zagen op een schraag of bok.

Snoeien van bomen

letOP:

• Houd alle delen van uw lichaam uit de buurt van de zaagketting wonneer de motor draait.
  Houd de kettingzaag stevig vast met beiden handen wanneer de motor draait.
• Reik Niet te ver. Zorg ervoor dat u altijd stevige steun voor de voeten hebt en uw evenwicht behoudt.

Breng de onderkantgeleider in aanraking met de tak die u wilt afzagen Alvorens de kettingzaag in te schakelen. Als u begint te zagen zonder eerst de onderkantgeleider in aanraking te brengen met de tak die u wilt afzagen kan het zaagblad gaan schommelen, waardoor letsel van de gebruiker kan wordenveroorzaakt. (Fig. 19)

Voor het zagen van dikke takken moet u eerst een ondiepe ondernsnede makeen dan de rest van de snede van boven af zagen. (Fig. 20)

Wanner u ditke takken vanaf de onderkant van de tektak probeert af te zagen, kan de tak zich sluiten zodat de zaaagketting in de zaagsnede vastgeklemd raakt. Wanner u ditke takken vanaf de bovenkant probeert af te zagen zonder een ondiepe snede van andereen te makentan de tak splinteren.(Fig.21)

Indien u Niet in eén keerrecht door het hout kunt zagen:

Oefen lichte druk uit op het handvat en ga door met zagen en trek de kettingzaag een beetje terug; breng de spijkers een beetje lager aan en zaag de rest van de snede door het handvat omhoog te brengen. (Fig. 22)

Afzagen

Plaats bij het afzagen de getande kam op het hout waarin u wilt zagen, zoals aangegeven in de afbeelding. (Fig.23)

Zaag met draaiende zaagketting in het hout en til de bovenhandgreep op verwij u met de voorhandgreep het zagen geleidt.

Gebruik op deze manier de getande kam als scharnierpunt.

Vervolg de zaagsnede door Licht op de voorhandgreep te drukken en de kettingzaag iets terug te trekken. Plaats de getande kam lager gegen het hout en til de voorhandgreepeer op.

Als u meertere zaagsneden maakt, schakelt u de kettingzaag uit+tussen de zaagsneden.

LET OP:

• Als de zaagketting langus de bovenrand van het zaagblad worden gezrukt om te zagen, kan de kettingzaag in uwrichting worden bewogen als de ketting klem komt te zitten. Om deze reden要去 u met de onderrand van het zaagblad zagen zodat de kettingzaag van uw lichaam af worden bewogen. (Fig. 24)

Als hout onder spanning staat, zaagt u eerst de kant met de trekkracht (A).

Maak de eindsnede aan de kant met de duwkracht (B). Hiermee voorkomt u dat het zaagblad bekneld raakt. (Fig. 25)

Takken afzagen

LET OP:

• Takken afzagen mag uitsluitend worden uitgevoerd door ervaren Personen. Door het risico van terugslag kan een gevaarlijke situatie ontstaan.

Ondersteun bij het afzagen van takken zo möglichk de kettingzaag op de boomstam. Zaag Niet met de punt van het zaagblad onions hierdoor de kans op terugslag ontstaat.

Let met name goed op bij takken die onder spanning staan. Zaag geen takken vanaf de onderkant als davon nicht worden ondersteund.

Ga bij het afzagen van takken nicht bovenop de omgezaagde boomstam staan.

Inzagen en in de richting van de houtnerf zagen

LET OP:

• Inzagen en in de richting van de houtnerf zagen mag uitsluitend worden uitgevoerd door Personen met speciale training. Het risico van terugslag vormt een kans op letsel.

Als u in de richting van de houtnerf zaagt, moet de hoek zo Klein möglichlijk zijn. Voer het zagen zo voorzichtig mogelijk uit, want de getande kam kan nicht worden gebruikt. (Fig. 26)

Omzagen

LET OP:

• Omzagen mag uitsluitend worden uitgevoerd door getrainde Personen. Het werk is gevaarlijk.

Houd u aan deplaatselijke regelgeving als u een boom wilt omzagen.

• Voordat u met het omzagen begint, contrôleert u de volgende punten: (Fig. 27)

(1) Uitsluitend de personnes die betrokken zijn bij het omzagen mogen zich in de buurt bevinden;
(2) ludere betrokken persoon要去en ongehinderde vluchroute hebben door een gebied van ongeveer 45^ aan weerskanten van de vallijn. Let op het risico van struikelen over elektrische snoeren;
(3) De voet van de stam met vrij zijn van vreemde voorwerpen, wortels en takken;
(4) Binnen een afstand van 2 1/2 keer de lenghte van de boom zougen zich geen personen of voorwerpen bevinden in de richting waarin deBoom zal vallen.

• Let met betrekking tot ieder boom op de volgende punten:

• De richting waarin deBoom overhelt;

• Losse of droge takken;
• Hoogte van deBoom;
• Natuurlijke overhang;

• Of de boom verrot is of Niet.

• Let op de windsnelheid en -richting. Zaag geen bomen om als er sterke rukwinden zijn.
  -Afkorten van worteluiwassen: Begin met de grootste uittwassen. Maak eerst de verticale zaagsnede en daarna de horizontale zaagsnede. (Fig. 28)

• Zaag een inkening: De inkening bepaalt de richting waarin deBoom valen geleidt de val.De inkening wordt gemaakt aan de kant waarheen de boom moet vallen.Maak de inkening zo zich mogelijk bij de grond. Maak eerst de horizontally zaagsnede tot een diepte van 1/5 tot 1/3 van de stam diameter.Maak de inkening Niet te groot.Maak verwolgens de diagonale zaagsnede.
• Maak eventuele correcties aan de inkeping over de gehele bredte ervan.
• Maak de zaagsnede aan de achterkant iets hoger dan de horizontale zaagsnede van de inkening. De zaagsnede aan de achterkant要去 precies horizontaal zijn. Laat ongeveer 1/10 van de stamdiameter over tussen de zaagsnede aan de achterkant en de inkening. De houtvezels in het Niet-doorgezaagde deel van de stam werken als een scharnier. Zaag Niet de volledige diameter van de stam door omdat dan de boom ongecontroleerd zal vallen. Plaats bijtijds wiggen in de achterkant. (Fig. 29)
• Alleen kunststof- of aluminiumwiggen mogen worden gebrukt om de achterkant open te houden. IJzeren wiggen mogen Niet worden gebruikt.
• Ga aan de zijkant van de vallende boom staan. Houd aan de acheerkant van de vallendeBoom een gebied vrij met een hoek van 45^ aan weerskanten van de vallijn (zie bij "Omzagen"Fig.27). Let goed op vallende takken.
• U dient een vluchtroute te plannen en eventuele vrij te makes voordat u met het zagen begint. De vluchtroute要去 diagonalaar waar achefteren lopen weg van de valrichting, zoals aangegeven in de afbeelding. (Fig. 30)

Dragen van de machine (Fig. 31)

Verwijder altijd de accu uit het gereedschap en plaats de kettingbeschermer op het zaagblad alvorens het gereed-schap te gaan dragen. Plaats ook het accudeksel op de accu.

ONDERHOUD

LET OP:

Zorg allijd dat het gereedschap isuitgeschakeld en de accu ervan is verwijderd alvorens te beginnen met onderhoud of inspectie.
- Draag voor inspectie- of onderhoudswerkzaamheden altijd handschoenen.
- Gebruik nooit benzine, wasbenzine, thinner, alcohol en dergelijke. Hierdoor het verkleuring, verrormingen en barsten worden zerooorzaakt.

De zaagketting slijpen

LET OP:

Haal aktij de accu van het gereedschap af en draag aktij veiligeidshandschoenen wanneer u werkzaamheden uitvoert aan de zaagketting.

Slijp de zaagketting als:

• Poederachtig zaagsel worden geproduerdijdens het zagen van vochtig hout;
• De zaagketting moeizaam in het hout binnendringt, zichs wanner hoge druk wordenuitgeofend;
• De zaagsnede duidelijk beschadigd is;
• De kettingzaag maar links of rechts trekt in het hout. De reden hiervan is een ongelijkmatige scherpte van de zaagketting, of een beschadiging aan slechts een kant. (Fig. 32)

Slijp de zaagketting veelvuldig, maar slijp jegere keer slechts een weinig materiaal weg.

Twee of drie bewegingen met een vrij় doorgaans voldoende voor regelmatig bijslijpen. Als de zaagkettingeerderate malen is bijgeslepen, laut u deze een keer lijpen door een in DOLMAR gespecialiserde reparatie-dienst.

Vijl en vijlbeweging

• Gebruik een speciale Ronde vijl (los verwkrijgbaar) voor het slijpen van een zaagketting met een diameter van 4mm . Normale Ronde vijlen zich nicht geschikt.
• De vijl mag alleenijdens de voorwaartse beweging met het materiaal in aanraking komen. Til de vijl van het materiaal afijdens dechterwaartse beweging.
• Slijp eerst het korteste mes. De lengte van dit mes is verwolgens de maatstaf voor alle andere messen op de zaagketting.
  -Beweeg de vijl zoals aangegeven in de afbeeling. (Fig.33)
• De vijl kan gemakkelijker worden bewogen als een vijlholder (accessoire) worden gebruikt. Op de vijlholder staan merktekens voor de juiste slijphoek van 30^ (lij de merktekens parallel uit met de zaagketting) en beperkt die diepte waartoe de vijl doordringt (tot 4/5 van de vijldiameter).

Beweeg de vijl zoals aangegeven in de afbeelding.

(Fig. 34)

• Nadat de zaagketting is geslepen, controeert u de hoogte van de diepteter met behulp van het ketting-meetgereedschap (los verwkrijgbaar).
• Verwijder eventuele uistekend materiaal, ongeacht hoe Klein, met een speciale platte vijl (los verkrijgbaar).
• Maak de voorkant van de dieptevoeler waar rond.
• Spoel vuil-en stofdeeltjes van de zaagketting af na het instellen van de hoogte van de diepteter.

Reinigen van het zaagblad (Fig. 35)

Schilfertjes en zaagsel zullen in de groef van het zaagblad blijven zitten, zodat de groef verstopt raakt en deoliestroom worden belemmerd. Verwijder altijd schilfertjes en zaagsel uit de groef wanner u de zaagketting aanscherpt of verwangt.

De olieuitstroomopening schoonmaken

Kleine vuil- of stofdeeltjes können zich tijdens gebruik ophopen in de olieuitstroomopening.

Kleine vuil- of stofdeeltjes die zich in de olieuitstroomopening hebben verzameld können het uiststromen van de olie belemmeren waardoor de hele kettingzaag onvoldoende worden gesmeerd.

Wanneer onvoldoende toevoer van kettingolie optreedt aan het uiteinde van het zaagblad, maakt u de olieuitstroomopening als volgt schoon.

Verwijder de accu van het gereedschap.

Verwijder de afdekking van hettingwel en de zaagketting van het gereedschap. (Raadpleeg het gedeelte getiteld "Aanbrogen of verwijderen van de zaagketting).

Verwijder het stof en dekleine deeltjes met behulp van een platkopshroevendraarieten een dunne steels of iets dergelijks. (Fig. 36)

Steek de accu in het gereedschap.

Knijp de aan/uit-schakelaar in om opgehoopte vuil- en stofdeeltjes ut de olieuitstroomopening te persen door kettingolie te doen stromen. (Fig. 37)

Verwijder de accu van het gereedschap.

Monteer de afdekking van kettingwiel en de zaagketting weer op het gereedschap.

Het kettingwiel verrangen (Fig. 38 en 39)

Controleer de conditie van het kettingwiel voordat u een neue zaagketting monteert.

LET OP:

• Een versleten kettingwiel beschadigt de newly zaagketting. Vervang in dat geval eerst het kettingwiel. Het kettingwiel要去 worden gemonteerd in de richting aangegeven in de afbeelding.

Monteer bij het verrangen van het kettingwiel alsijd een neue borgring.

Vervangen van de koolborstels (Fig. 40 en 41)

Verwijder en controllerer regelmatig de koolborstels. Vervang de koolborstels wanneer ze tot aan de limietmarke-ring versleten zijn. Houd de koolborstels schoon zodat zo goed in de holders glijden. Beide koolborstels dienen tegelijkkertijd te worden verrangen. Gebruik uitsluitend identieke koolborstels.

Gebruik een schroevendraier om de dappen van de koolborstelhoulders te verwijderen. Haal de versleten borstels eruit, steek de neue erin, en zet de dappen wee goed vast.

Het gereedschap bewaren

Reinig het gereedschap voordat u het opbergt. Haal de afdekking van kettingwiel eraf en verwijder zaagsel en houtsnippers vanaf het gereedschap. Laat na het schoonmaken het gereedschap onbelast draaien om de zaagketting en het zaagblad te smeren.

Plaats de kettingbeschermer op het zaagblad.

Verwijder de olie uit de olietank zodate leeg is en leg de kettingzaag weg.

Opdat de machine VEILLIG en BETROUWBAAR BLIJFT, dienen alle reparations, onderend of afstellenen te worden uitgevoerd bij een erkend DOLMAR Servicecentrum.

ACCESSIONS

LET OP:

• Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het DOLMAR gereedschap dat in deze gebruiksaanwijzing is beschreven. Bij gebruik van andere accessoires of hulpstukken bestaat er gevaar voor personeelijke verwonding. Gebruik de accessoires of hulpstukken uitsluitend voor hun bestemde doel.
  Raadpleeg het dichtstbijzende DOLMAR Servicecentrum voor verder advies of bijzonderheden omtrent deze accessoires.
• Diverse types originele DOLMAR accu's en acculaders
• Zaagketting
• Kettingbeschermer
• Compleet zaagblad
  Vijl
  Gereedschapetui

Geluidsniveau

De typisch, A-gewogen geluidsniveauus vastgesteld volgens EN60745:

Geluidsdrukniveau (L_DA) : 87,3 dB (A)

Geluidsvermogenniveauau (L_WA) : 95,3 dB (A)

Onnauwkeurigheid (K): 3,0 dB (A)

Draag oorbeschemers

ENG221-2

Trilling

De totaalwaarde van de trillingen (triaxiale vectorsom) vastgesteld volgens EN60745:

Gebruikstoepassing: zagen in hout

Trillingsemissie (a_h) : 7,0 m/s2

Onnauwkeurigheid (K): 1,6 m/s²

ENG901-1

• De opgegeven trillingsemissiewaarde is gemeten volgens de standaardtestmethode en kan worden gebruikt om dit gereedschap te vergelijkken met andere gereedschappen.
• De opgegeven trillingsemmissiwaarde kan ook worden gezebrukt voor een beordeling vooraf van de blootsteling.

WAARSCHUWING:

• De trillingsemissieijdens het gelebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven trillingsemissiewaarde afhankelijk van de manier waarop het gereedschap worden gebruikt.
  Zorg ervoor dat veiligheidsmaatregelen worden getroifen ter bescherming van de operator die zichn gebaseerd op een schatting van de blootstelling onder praktijkomstandigheden (rekening houdend met allefasen van de bedrijfscylus, zoals te hijdssduur gedurende welke het gereedschap is uitgeschakeld en stationair draait, naast de ingeschakelde tijdsduur).

Alleen voor Europese landen

EU-Verklaring van Conformiteit

Ondergetekenden, Tamiro Kishima en Rainer Bergfeld, als erkende vertegenoodigers van Dolmar GmbH, verklaren dat de DOLMAR-machine(s):

Aanduiding van de machine:

Accu-kettingzaag

Modelnr./Type: AS-3625

in série zichen geproduedd en

Voldoen aan de volgende Europese richtlijnen:

En zijn gefabricieerd in overeenstemming met de vol-gende normen of genormaliseerde documenten:

EN60745

Verklaringsnr. van EU-typeonderzoek 3400780.01CE

Het EU-typeonderzoek volgens 2006/42/EC werk uitgevoerd door:

KEMA Quality GmbH

Enderstraße 92b

01277 Dresden

Duitsland

Identificatienr. 2140

De technische documentation wirdt bewaard door:

Dolmar GmbH,

De conformiteitsbeoordealingsprocedure vereist door Richtlijn 2000/14/EC was in Overeenstemming met annex V.

Gemeten geluidsvermogenniveau: 95,2 dB

Gegarandeerd geluidsvermogenniveau: 98,0 dB

12.05.2010

Tamiro Kishima

Hoofddirecteur

Rainer Bergfeld

Hoofddirecteur
