BEDIENUNGSANLEITUNG CK3500 PARROT

Le me E—_caccen cos ES |

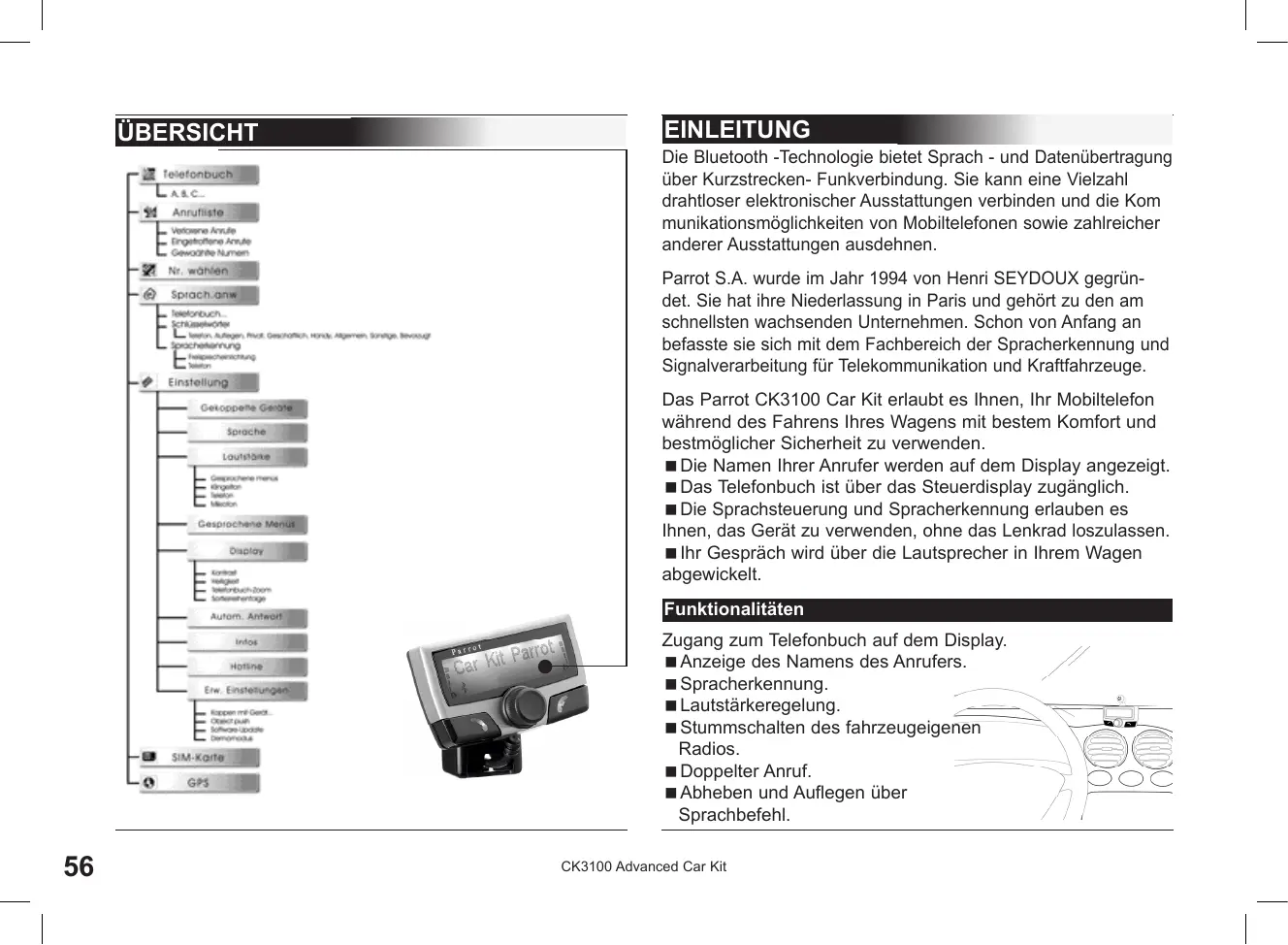

EINLEITUNG Die Bluetooth -Technologie bietet Sprach - und Datenübertragung über Kurzstrecken- Funkverbindung. Sie kann eine Vielzahl drahtloser elektronischer Ausstattungen verbinden und die Kom munikationsmôglichkeiten von Mobiltelefonen sowie zahlreicher anderer Ausstattungen ausdehnen.

Parrot S.A. wurde im Jahr 1994 von Henri SEYDOUX gegrün- det. Sie hat ihre Niederlassung in Paris und gehôrt zu den am schnellsten wachsenden Unternehmen. Schon von Anfang an befasste sie sich mit dem Fachbereich der Spracherkennung und Signalverarbeitung für Telekommunikation und Kraftfahrzeuge.

Das Parrot CK3100 Car Kit erlaubt es Ihnen, Ihr Mobiltelefon während des Fahrens Ilhres Wagens mit bestem Komfort und bestmôglicher Sicherheit zu verwenden.

m Die Namen lhrer Anrufer werden auf dem Display angezeigt. m Das Telefonbuch ist über das Steuerdisplay zugänglich.

# Die Sprachsteuerung und Spracherkennung erlauben es lhnen, das Gerät zu verwenden, ohne das Lenkrad loszulassen. mihr Gespräch wird über die Lautsprecher in Inrem Wagen abgewickelt.

Zugang zum Telefonbuch auf dem Display.

mAnzeige des Namens des Anrufers.

mLautstärkeregelung. =

# Stummschalten des fahrzeugeigenen Radios.

mAbheben und Auflegen über Sprachbefehl. l

CK3100 Advanced Car Kit

Inhalt der Verpackung

mFlüssigkristallanzeige m Stromversorgungskabel # Mute-Kabel mHandbuch = Mikrophon mElektronikgehäuse

DAS INSTALLIEREN DES CK3100

Das CK3100-System ist mit 4 Ausgängen versehen: mEingang -Ausgang des fahrzeugeigenen Radios mt Stromver sorgungsanschluss mFlüssigkristallanzeige m@ Mikrophon

Wir empfehlen lhnen, alle Kabel an das Elektronikgehäuse anzuschlieRen, bevor Sie dieses installieren. Jedes mitgelief- erte Kabel hat einen unterschiedlichen Stecker, um Irrtümer bei den Anschlüssen auszuschlieRen.

Das Gehäuse darf nicht in der Nähe der Heizung oder Klimaanlage installiert werden.

Stellen Sie sicher, dass es sich nicht in der prallen Sonne befinden kann. Vermeiden Sie es, das Gehäuse hinter Metallwandungen anzubringen: das kann die Qualität der Bluetooth-Verbindung bee- inträchtigen.

Installation des Kabels für das fahrzeugeigene Rad

Das Mute-Kabel ist mit schwarzen ISO-Steckern sowie mit einem «Line-Out»-Ausgang versehen.

Fahrzeugeigenes Radio mit «Line-In»-Eingängen Verwenden Sie diesen Anschlusstyp vorzugsweise, indem Sie

das braune und das grüne Kabel sowie den gelben Leiter des «Mute» an der Rückseite des fahrzeugeigenen Radios verbinden.

Fahrzeugeigenes Radio mit «ISO»-Steckverbindungen Stecken Sie die Audio- und Stromversorgungskabelstränge vom fahrzeugeigenen Radio ab.Verbinden Sie die Buchsen der Versorgungskabel “Mute“ und des Stromversorgungskabel mit dem fahrzeugeigenen Radio. Stecken Sie die Audio- und Stromversorgungskabelstränge des Fahrzeugs an die Stecker an. Verfügt das fahrzeugeigene Radio über einen Mute- Eingang, verbinden Sie den gelben Leiter des Mute-Kabels mit einem der “Mute-In“-Eingänge 1, 2 oder 3.

Fahrzeugeigenes Radio ohne «ISO»-Steckverbindungen Sie müssen sich ein «\SO-Adapterkabel besorgen.

Installieren des Stromversorqungskabels m Der rote Leiter des Stromversorgungskabels muss an die ständige 12 V-Stromversorgung angeschlossen werden, der orange Leiter an 12 V, und den schwarzen Leiter an die Erdung. m Prüfen Sie die elektrische Verkabelung des ISO- Versorgungskabels des fahrzeugeigenen Radios. In bes timmten Fahr zeugen müs sen Sie die Pos i t ionen des roten und des orangen Leiters umkehren. #Dieser Vorgang ist einfach: tauschen Sie die Sicherungshalter um. Stecken Sie den orangen Leiter an den permanenten 12 V-Anschluss an - anderenfalls riskieren Sie eine leere Fahrzeugbatterie.

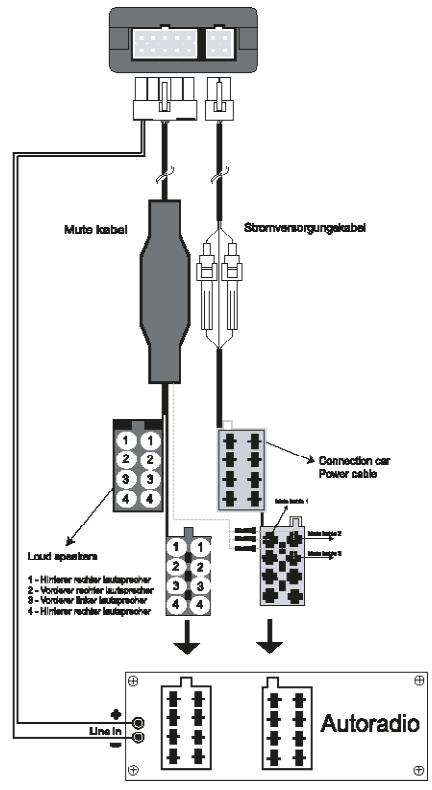

D IAGRAMM DER KABELANSCHLÜSSE Installieren des Mikrophons und der Konsole Mikrophon: Das Mikrophon muss zum Fahrer zeigen und kann wie folgt installiert werden:

- Zwischen der Sonnenblende und dem Ul À } % Rückspiegel. |

- Auf der Flüssigkristallanzeige

Elüssigkristallanzeigl Mehrere Zubehôürteile erlauben es, das Display an verschiedenen Stellen des Fahrzeugs zu installieren.

CK3100 Advanced Car Kit

ABSTIMMEN DES GERÂTS UND ERSTE VERWENDUNG Während des anfänglichen Aufladens, müssen Sie Ihr Mobiltelefon mit der Freisprechanlage abstimmen.

Aktivieren Sie Bluetooth auf Ihrem Mobiltelefon # Suchen Sie nach Peripheriegeräten: mWeitere Informationen finden Sie in dem Heftchen auf Ihrem

Telefon ( Abschnitt Abstimmen

Od ( hen Sie auf ACHTUNG m Oder sehen Sie auf unserer | Einige Telefone venenden Bluetooth in Website www.parrot.biz naCh.|besonderer Weise.Überprüfen Sie im Menü Hauptseite / Unterstützung / unter «Einstellungen»/»Erw. Download Einstellungen»/»Koppeln mit Gerät», ob Ihr

. Telefon dort aufgelistet ist. Wählen Sie also mWenn das Gerät erkannt

diese Option des Menüs aus. wird, wird auf dem Display

SAP lhres Mobiltelefons «Parrot CK3100» Wenn Sie mit Ihrem Telefon

angezeigt. die Option Sim Access Profile m Den Linkcode 1234 eingeben und |benutzen, schlagen Sie bilte den

bestätl Abschnitt unter GSM in Inrem estätigen. Handbuch nach

m'Abstimmen läuft” (Pairing under- way) wird auf dem CK3100 angezeigt. m'Abstimmen abgeschlossen” (Pairing complete)

wird auf der Flüssigkristallanzeige angezeigt, sobald das Abstimmen erfolgreich beendet wurde. Der CK3100 schlieRit sich an Ihr Mobiltelefon an. Sobald der Anschluss erfolgt ist, erscheint auf dem Display das Bluetooth-Logo (auRer bei Mobiltelefonen mit dem Kopfhürerprofil).

mBei bestimmten Typen müssen Sie auf Seite 12 «Abstimmen eines Telefons» nachsehen. Bei bestimmten Mobiltelefonen werden der Name des Mobiltelefons,der Ladezustand der Batterie und das Netz auf dem Display angezeigt.

Die Menüs sind nun zugänglich

und die Freisprechanlage sagt ihre Bezeichnungen an.

Sie sind jetzt an die Freisprechanlage

angeschlossen und kônnen sie zur Kommunikation verwenden.

mEingehender Anruf: Auf die grüne Taste der Freisprechanlage drücken, um den Anruf zu akzeptieren.

mAufhängen: Auf die rote Taste des CK3100 drücken.

#SMS: Sie kônnen auf Ihre SMS Funktionen über die Freisprechanlage zugreifen.

Klicken Sie während der Kommunikation auf die Rolltaste.

Ein Menü wird angezeigt. Sie kKôn-

nen einen Buchstaben auswählen

und bestätigen. Rückkehr zum Kommunikationsdisplay durch Auswahl des Pfeils.

# Wiederholfunktion: Einige Sekunden auf die grüne Taste der Freisprechanlage drücken, um die zuletzt angerufene Nummer zu wählen

mLautstärke der Kommunikation: Passen Sie die Lautstärke durch Drehen der Rolltaste nach Wunsch an.

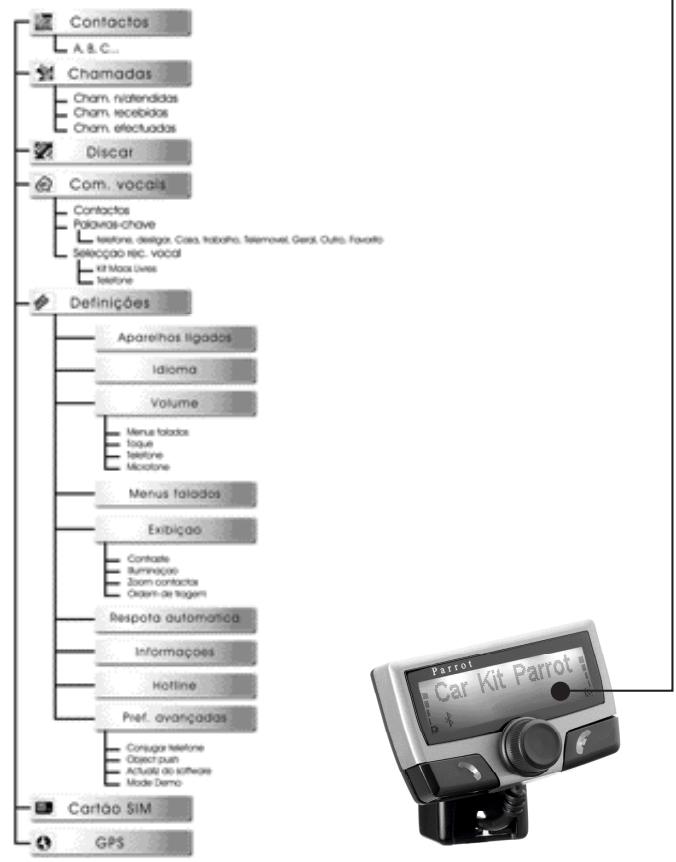

Das Menü des CK3100 besteht aus den folgenden Einträgen: Telefonbuch, Anrufverzeichnis, Wählen, Sprachbefehle, Einstellungen, SIM-Karte, Telefonbuch

Die Synchronisation lhres Telefonindex

mit dem CK3100 gehôrt zu den neuen Funktionen dieser Freisprechanlage.

Die Synchronisation erfolgt bei vielen Mobiltelefonen automatisch. Ist die Synchronisation nicht automatisch, kônnen Sie lhre Rufnummer per Bluetooth auf die Freisprechanlage übertragen. Siehe dazu «Senden von Kontakten über Bluetooth» (oder «Object Push») im Benutzerhandbuch lhres Mobiltelefons. Der Empfang von Rufnummern per Bluetooth ist môglich beim Sony Ericsson P800/P900 und bei Smartphones, wenn das Abstimmen im entsprechenden Modus erfolgt

m# (siehe Abschnitt (ACHTUNG» im Kapitel «Abstimmen») Sobald Ihre Rufnummern in die Freisprechanlage übertragen wurden, kônnen Sie auf die Spracherkennungsfunktion zugrei- fen, die im Menü «Sprachbefehle» steht.

Sie kônnen vom Telefonbuch ausgehend anrufen. m Telefonbuch auswählen m Mit der Rolltaste einen Buchstaben auswählen # Durch Betätigen der Rolltaste bestätigen - EB

Nach der Auswahl der Rufnummer: mwähit die grüne Taste die Nummer. # Die Rolitaste hilft beim Auswählen der verschiedenen Rufnummern eines Kontakts. a Zum Anrufen auf die grüne Taste drücken.

Unter diesem Eintrag erscheint die Liste der letzten Anrufe, die in 3 Submenüs unterteilt ist: Verpasste Anrufe / Eingegangene Anrufe / Getätigte Anrufe

# Den gewünschten Kontakt auswählen mZur Wahlwiederholung auf die Rolltaste oder die grüne

CETTE # Eine Rufnummer durch Drehen der a Rolltaste nach links oder rechts auswählen. | $2 Nr wähien | mZum Auswählen eines Buchstabens auf die Rolltaste drücken. Das Korb-Symbol lôscht den letzten Buchstaben. Sobald die Rufnummer ausgewähit ist, zum Anrufen auf die grüne Taste drücken.

Diese Menü programmiert die Spracherkennung der Freisprechanlage. Sie besteht aus 3 Submenüs: Index / Schlüsselwürter / Sprachaufz. Auswahl.

Um einem Kontakt ein Sprachmuster zuzuweisen, einen Buchstaben auswählen:

Den Namen durch Klicken auf die Rolltaste auswählen. Sobald der Name ausgewähit ist, auf die Rolltaste klicken, um das Lernen zu starten.

Die auf dem Display eingeblendeten Anweisungen befolgen. Sobald das Sprachmuster zugewiesen ist, erscheint rechts vom Namen eine Sprechblase.

Die Schlüsselwôrter des CK3100 sind:

Telefon, aufhängen, Adresse, Arbeit, Handy, Allgemein, Sonstige und Einstellungen.

Telefon: Hängt einen Anruf auf oder aktiviert die Spracherkennung Aufhängen: Beendet die Kommunikation.

Adresse, Büro, Handy, Allgemein, Sonstige, Einstellungen: Schlüsselwôrter nach Telefonnummer

Diese Schlüsselwôrter helfen bei der Auswahl der gewün- schten Rufnummer, wenn ein Kontakt mehrere Wôrter umfasst. Die Lernsequenz ist gleich wie bei den Kontakten. Die Schlüsselwôrter müssen aufgenommen werden, um bestätigt zu werden.

jAuswahl des Typs der Spracherkennung

Die Erkennungskapazität des CD3100 ist © pracherennun, kompletter als die der meisten Mobiltelefone | Gsm und funktioniert auch in lärmender Umgebung. |

Erke. Auto-Kit: Sprachmuster, die im

Speicher der Freisprechanlage aufgezeich-

Erke. Telefon: Sprachmuster, die im Speicher des Mobiletelefons aufgezeichnet sind.

Über die Spracherkennung anrufen

Press the green button, or then say “Telephone” if the key Auf die grüne Taste drücken, das Wort «Telefon» sagen, wenn das Schlüsselwort «Telefon» aufgenommen wurde.

Nach dem Tonzeichen den Namen des Kontakts aussprechen. Das CK3100 wiederholt den Namen im Falle der Verbindung, wenn nicht, bietet es einen zweiten Versuch nach dem Tonzeichen an

Hat der Kontakt nur eine Rufnummer, ruft das CK3100 diese Nummer an.

Hat der Kontakt mehrere Rufnummern und sind pro Rufnummer Schlüsselwôrter aufgezeichnet, schlägt das CK3100 vor, das zu der Rufnummer gehôrende Schlüsselwort nach einem Ton zu erkennen.

EINSTELLUNGEN Dieses Menü erlaubt es, das CK3100 an Ihre Wünsche anzupassen.

Liste: Sie kônnen auf die Liste der Peripheriegeräte, die mit dem CK3100 abgestimmt wurden, zugreifen.

Sie kônnen die Verbindung aktivieren oder deaktivieren, oder sie aus dem Telefonspeicher lôschen.

ACHTUNG Wenn Sie Ihr Gerät lôschen, werden alle Sprachaufzeichnungen automatisch gelôscht.

m#LaDie gewünschte Sprache auswählen. #Durch Betätigen der Rolltaste bestätigen. Wenn Sie «automatisch» auswählen, stimmt sich die Freisprechanlage mit der Sprache Ihrer SIM-Karte ab (diese Option ist nur auf bestimmten Geräten verfügbar).

Sprachmenüs: Die Option erlaubt das Einstellen der

Lautstärke der von der Freisprechanlage

angesagten Meldungen und Sprachmuster,

die Sie aufgenommen haben.

Klingelzeichen und Mikrophon:

Diese Optionen erlauben das Einstellen der Lautstärke der Klingelzeichen und des Mikrophons.

Diese Option erlaubt das Einstellen der Lautstärke der Kommunikation.

Diese Funktion aktiviert oder deaktiviert den Sprachassistenten der Menüs.

Die Menüs werden von der Stimme des Bedieners in der aus- gewählten Sprache angesagt.

Display 3 Einträge erlauben das Anpassen des Displays:

Kontrast und Helligkeit: Die Rolltaste zum Auswählen des Niveaus verwenden und

durch Klicken auf Letzteres bestätigen.

Erlaubt das Auswählen der Auflôsung des Textes in den Menüs

«Telefonbuch» und «Anrufregister».

Telefonbuch Zoom enr d

m Den Modus zu 2 oder 3 Zeilen auswählen. #Durch Betätigen der Rolltaste bestätigen.

jAutomatische Antwort

Aktivieren/Deaktivieren des automatischen Abhebens.

Softwareversion: ne Version der Displaysoftware / Freier Speicherplatz.

Der Kundendienst steht Ihnen zur Verfügung. Sie kônnen ihn per E-Mail oder telefonisch kontaktieren. Genaueres dazu erfahren Sie auf unserer Website www.parrot.biz.

HÔHERE FUNKTIONEN Dieses Menü erlaubt den Zugang zu den folgenden Einträgen: Abstimmen eines Telefons, Object Push, Software-Upgrade, Vorführmodus.

Bestimmte Mobiltelefone brauchen eine bestimmte Einstellung der Freisprechanlage, bevor das Abstimmen erfolgen kann. (zum Beispiel Sony Ericsson P900, PDA in Windows CE) Wählen Sie den Ihrem Mobiltelefon entsprechenden Eintrag aus und stimmen Sie das Gerät ab, sobald auf dem CK3100 “Handy abstimmen” angezeigt wird.

CK3100 Advanced Car Kit

Bestimmte Mobiltelefone brauchen eine bestimmte Einstellung der Freisprechanlage, bevor sie Kontakte senden. (Wenn Ihr Telefon die Anlage nicht in der Liste der Gerâte anzeigt, mit welchen Kontakte ausgetauscht werden kônnen, aktivieren Sie die Option «immer aktiv».)

Vorsicht: Diese Konfiguration der Anlage kann bei bestimmten Mobiltelefonen ein schlechtes Funktionieren verursachen. Wir empfehlen daher, den «automatischen» Modus nach dem Senden der Kontakte sofort wieder zu deaktivieren.

Aktivieren Sie diese Option, wenn Sie ein Upgrade per Bluetooth für Ihre Anlage aus einem PC installieren. Die Option wird automatisch deaktiviert, wenn Sie die Anlage wieder starten.

m Genaueres dazu erfahren Sie auf unserer Website: www.parrot.biz

Startet eine Vorführung der Freisprechanlage. Zum Aktivieren dieses Modus ist ein Neustarten der Fahrzeuganlage erforderlich.

Das CK3300 und CK3500 verfügen über ein GPS-Modul (Global Positioning System) zum Bestimmen der aktuellen geografischen Lage des Fahrzeugs. Diese Information ist über Bluetooth auf einem Kanal verfügbar, auf den die meisten PDA und Smartphones Zugang haben.

jAnschlieRen an den GPS-Service

Wenn Ihr PDA oder Smartphone über eine Navigationsanwendung verfügt, brauchen e GPS Sie die Anlage nur mit dem Peripheriegerät

über das CK3X00 abzustimmen und eine

serielle Verbindung mit der GPS Schnittstelle

zu ôffnen. Bestimmte Navigationsanwendungen erlauben es, Bluetooth direkt als GPS-Quelle auszuwählen.

Auf Ihrem GPS muss als GPS-Konfiguration NMEA 0183v2 9600 ausgewählit werden, falls die Eingabe dieser Information gefordert werden sollte. Nach dem Herstellen der Verbindung erscheint auf dem Display des CK3X00 das GPS-Symbol.

Sprachangabe lhrer Navigation

Sobald der GPS-Service angeschlossen ist, erlaubt es das CK3X00 mit GPS-Modul, die Sprachanweisungen der ———— Navigationssoftware über die Lautsprecher des Fahrzeugs zu hôren. Ihre Navigation erfolgt unter optimalen Bedingungen (diese Funktion gibt es nur bei bestimmten Navigat ionssoftwareprogrammen). Dazu ôffnen Sie über Ihren PDA oder Ihre Smartphone den Service Ohrhôrer/Kopfhôrer, der auf der Fahrzeugausst attung verfügbar ist. Wenn Sie einen Anruf tätigen oder einen Anruf entgegen nehmen wollen, wird dieser Service automatisch geschlossen und wieder geôffnet, so dass Sie den Telephonieservice unter optimalen Bedingungen nutzen kônnen.

Unter diesem Eintrag kônnen Sie den GPS-Service komplett deak- tivieren, um andere daran zu hindern, diesen Service zu verwenden. Im Informationsabschnitt werden die GPS-Konfiguration und die gerade an diesen Service, wenn er aktiv ist, angeschlos- senen Peripheriegeräte.

GSM OFFBOARD -- CK3500

Das CK3500 enthält ein GSM/GPRS- Modul der Klasse 8/10.

Dank dieses Moduls kônnen Sie das SIM Access Profile (SAP) lhres Telefons ver- wenden oder sogar das CK3500 direkt als Autotelefon, ohne Bluetooth-Telefon, allein mit einer physischen SIM-Karte. Sie kônnen lhre Anlage ferner mit GPRS als Internetzugang verwenden.

Das SIM Access Profile (SAP) erlaubt es, die Informationen auf lhrer persônlichen SIM-Karte durch Bluetooth zu nutzen. So nutzen Sie die GSM-Antenne des CK3500 und sparen an Batterieleistung bei Ihrem Bluetooth-Telefon.

Aus Sicherheitsgründen ist die Abstimmvorgehensweise eines SAP-Telefons anders. Sie müssen im Menü «Einstellungen» / A

«Hôhere Einst.»/ Telefon abstimmen den + =)

Abschnitt SIM Access Phone auswählen.

Ein 16-stelliger Code wird auf dem Display des CK3500 angezeigt, der dem Linkcode entspricht, der auf inrem SAP- Telefon erfasst werden muss.

Benôtigt das CK3500 den PIN-Code lhrer SIM-Karte, werden Sie aufgefordert, diesen einzugeben.

Der SIM-Zugangsmodus wird standardgemäk aktiviert, wenn Ihr Telefon ihn unterstützt.

Das CK3500 verwendet diesen Modus, sobald Ihr Telefon durch die Kontinuität des Service erfasst wird.

Die Schnittstelle funktioniert gleich wie bei der Bluetooth- Telefonie.

Der Eintrag SIM-Karte

Dieser Eintrag erlaubt es Ihnen, den PIN-Code ihrer SIM-Karte einzugeben/zu ändern oder den SIM Access Profile-Modus zu deaktivieren.
