GEBRUIKSAANWIJZING CK3500 PARROT

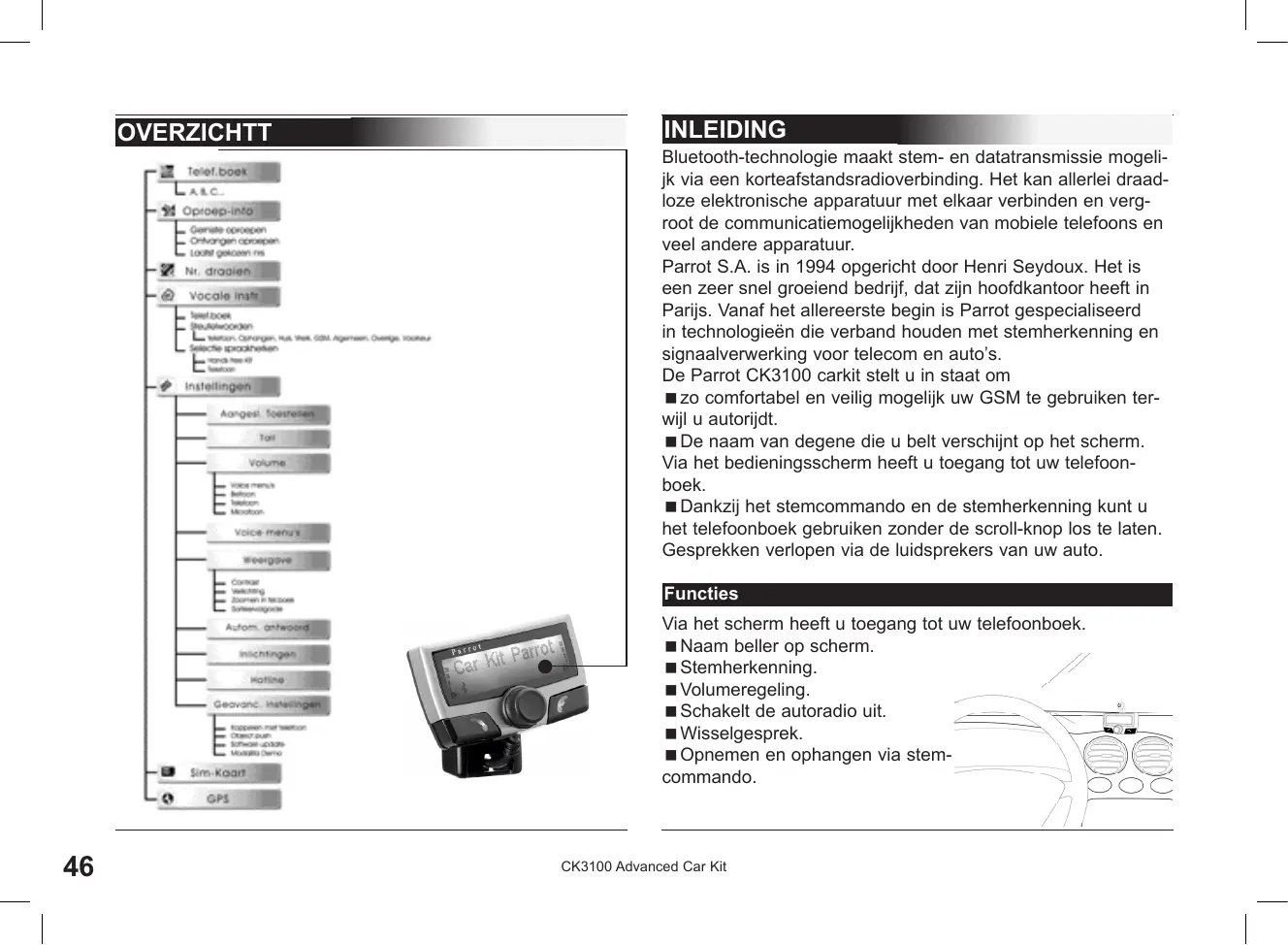

OVERZICHTT INLEIDING Bluetooth-technologie maakt stem- en datatransmissie mogeli- jk via een korteafstandsradioverbinding. Het kan allerlei draad- loze elektronische apparatuur met elkaar verbinden en verg- root de communicatiemogelijkheden van mobiele telefoons en veel andere apparatuur.

Parrot S.A. is in 1994 opgericht door Henri Seydoux. Het is een zeer snel groeiend bedrijf, dat zijn hoofdkantoor heeft in Parijs. Vanaf het allereerste begin is Parrot gespecialiseerd

in technologieën die verband houden met stemherkenning en signaalverwerking voor telecom en auto's.

De Parrot CK3100 carkit stelt u in staat om

mz0 comfortabel en veilig mogelijk uw GSM te gebruiken ter- wijl u autorijdt.

# De naam van degene die u belt verschijnt op het scherm. Via het bedieningsscherm heeft u toegang tot uw telefoon- boek.

m Dankzij het stemcommando en de stemherkenning kunt u het telefoonboek gebruiken zonder de scroll-knop los te laten. Gesprekken verlopen via de luidsprekers van uw auto.

Via het scherm heeft u toegang tot uw telefoonboek. # Naam beller op scherm.

m Schakelt de autoradio uit. æWisselgesprek.

m Opnemen en ophangen via stem- commando.

CK3100 Advanced Car Kit

Inhoud van het pakket

mLCD-scherm melektronische set mkabel uitschakeling geluid mnetstroomkabel m microfoon mhandieiding

CK3100 MONTAGE Het CK3100-systeem is voorzien van 4 uitgangen:

mingang mautoradio muitgang netstroom mLCD scherm microfoon

We raden u aan om alle kabels te bevestigen voordat u de set monteert. Om fouten in de aansluitingen te voorkomen, heeft iedere meegeleverde kabel een andere verbinding.

De set mag niet te dichtbi de verwarming of de airconditioning worden bevestigd. Zorg ervoor dat de set ook niet blootgesteld wordt aan zonlicht. Installeer hem niet achter een metalen wand; deze kan de kwaliteit van de Bluetooth-verbinding beïn- vloeden.

Bevestiging van de kabel voor de autoradio

De kabel voor uitschakeling van de autoradio is voorzien van zwarte ISO-verbindingen en een “line out”-uitgang.

Autoradio met “line in” ingangen

Gebruik dit type verbinding bij voorkeur door de bruine en groene draden, evenals de gele draden van de “geluidsuit- schakeling”, aan de achterkant van uw autoradio aan te slui- ten.

Autoradio met “ISO”-verbindingen

Verwijder de audio en de bijbehorende draden uit de autoradio

Verbind de vrouwelijke verbindingen van de kabels voor uitschakeling van het geluid en de netstroomkabels met de autoradio. Sluit de audio- en voedingskabels van de auto aan op de mannelijke verbindingen. Als de autoradio een geluid- loze ingang heeft, dan sluit u de gele draad van de geluidsuit-

schakeling aan op een van de “Geluiduitschakelingsingangen”

1,20f3. Autoradio zonder “ISO”-verbindingen U dient een “ISO"-adapterkabel aan te schaffen

Aanbrengen van de netstroomkabel # De rode draad van de netstroomkabel moet worden aangesloten op de permanente 12V, de oranje draad op de 12V en de zwarte draad op de aarde. # Controleer de elektrische bedrading van de ISO- voedingskabel van de autoradio. In sommige auto's moeten de posities van de rode en oranje draden wor- den omgedraaid. Dit doet u simpelweg door de smelt- patroonhouders om te wisselen. #Sluit de oranje draad niet aan op de permanente 12V, want dan kan de accu van de auto graken.

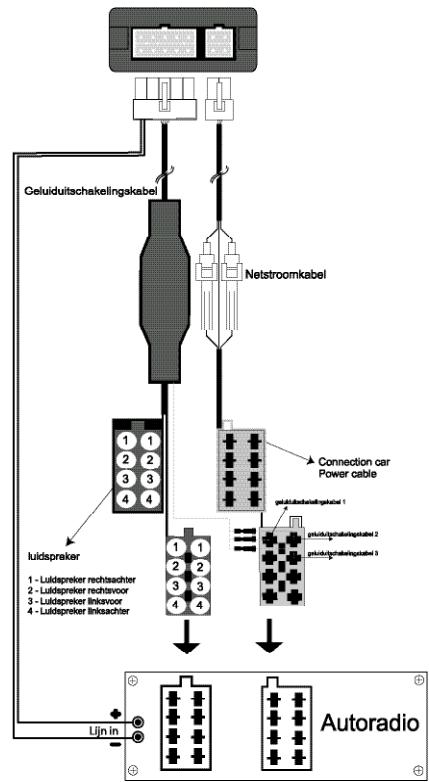

KABELDIAGRAM VERBINDING Microfoon : D) = De microfoon moet op de chauffeur ll gericht zijn en kan worden bevestigd: M} à % tussen de zonneklep en de f achteruitkijkspiegel op het LCD-scherm. # =)

LE LCD scherm : Dankzij verschillende accessoires is het mogelijk om het scherm op verschillende locaties in de auto te bevestigen.

CK3100 Advanced Car Kit

OPPELMECHANISME EN EERSTE

[RULS Als u het systeem voor de eerste keer oplaadt, moet u uw mobiele telefoon aan de hands-free kit koppelen.

Activeer Bluetooth op uw mobiele telefoon Zoek naar randapparatuur:

m Raadpleeg voor meer infor- matie het boekje bij uw tele- foon ( hoofdstuk Koppelins mof ga naar: www.parrot.b

WAARSCHUWING: Sommige toestellen gebruiken Bluetooth op een welbepaalde manier. Ga via het menu <Preferences"/ “Advanced Preferences" “Pair Telephone” na of uw toestel in deze list voorkomt. Kies vervolgens de gewenste optie in het menu

Home / Support / Download mZodra het geïdentificeerd is,

SAP Indien u gebruik wenst te maken van de SAP-functie van uw toestel, gelieve zich dan te wenden tot uw han- dieiding, sectie “GSM”

staat “Parrot CK3100” zichtbaar in het scherm van uw mobiele telefoon.

m Voer de verbindingscode 1234 in en bevestig dit.

aU ziet nu op de CK 3100 de tekst “Koppeling in uitvoering”

mAls de koppeling succesvol is, ziet u op uw scherm de tekst “Koppeling voltooid”.

De CK3100 maakt vervolgens verbinding met uw mobiele telefoon.

Raadpleeg voor bepaalde types bladzijde EL 12 onder “Maak koppeling met een tele- [ro 9,

foon” L Bij bepaalde mobiele telefoons verschijnen

de naam van uw mobiele telefoon, het batterijniveau en het netwerk op uw scherm.

Vanaf dat moment zijn de menu's toegankelijk en noemt de hands-free kit hun namen.

Nu bent u verbonden met de hands-free kit en kunt u deze gebruiken om te communiceren.

mEen gesprek ontvangen: druk op de groene knop van de hands-free kit om de mobiele telefoon op te nemen.

# Ophangen: druk op de rode knop van de CK3100.

mBerichten: u kunt de functies van de berichtenoptie via uw hands-free kit bedienen. —— Klik op de scroll-knop terwijl u verbinding Pu G | hebt.

Er verschijnt een menu dat u de mogeli-

jkheid biedt om een teken te selecteren en

dit te bevestigen. Door op het pijltie te drukken, keert u terug naar het communicatiescherm.

# Herhaalfuncti ruk een paar seconden op de groene knop van de hands-free kit om het laatst gebruikte nummer te bellen.

# Communicatievolume: gebruik de scroll-knop om het communicatievolume in

Als de verbinding tot stand gekomen is, ziet u het Bluetooth- te stellen. logo op uw scherm (behalve bij mobiele telefoons die uitgerust zijn met een koptelefoontje).

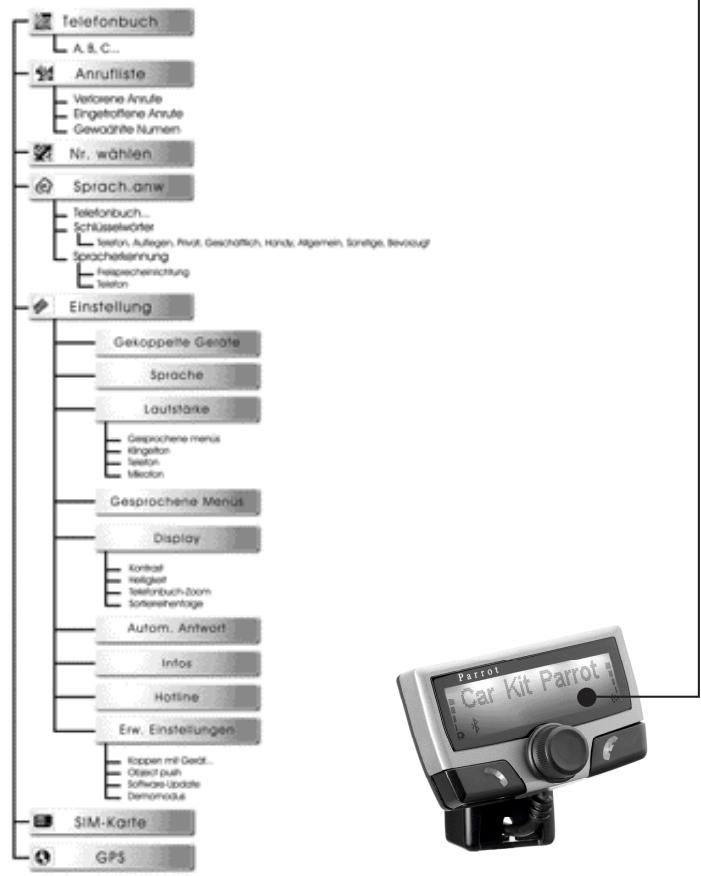

Het menu van de CK3100 bestaat uit de volgende onderdelen: telefoonboek, telefoonlog, bellen, stemcommando's, voorkeuren, SIM-kaart, GPS.

Een van de innovatieve functies van deze hands-free kit is dat u uw telefoonindex kunt synchroniseren met de CK3100.

Het synchroniseren gebeurt bij veel tele- foons automatisch. Als het niet automa- tisch gebeurt, hebt u de mogelijkheid om uw contactinformatie via Bluetooth over te brengen naar de carkit. Raadpleeg het onderdeel «Contactinformatie versturen via Bluetooth» (of «Object push») in uw telefoonhandleiding. Als de koppeling in de desbetreffende modus gebeurt, is de ontvangst van contactinfor- matie via Bluetooth beschikbaar voor de Sony Ericsson P800/ P900 en voor smartphones (raadpleeg het onderdeel «LET OP» in het hoofdstuk «Koppeling»). Als uw contactinformatie eenmaal is overgebracht naar de kit, kunt u de stemherkenningsfunctie gebruiken die zich in het menu «Stemcommando's» bevindt.

Bellen via het telefoonboek U kunt bellen via de menu-index.

s#Kies een letter met gebruikmaking van de scroll-knop

mBevestig door op de scroll-knop te druk-

ken. Als de contactinformatie is geselecteerd mkiest de groene knop standaard het nummer. # De scroll-knop helpt u een keuze te maken uit de verschil- lende nummers van het contact.

mDruk op de groene knop om te bellen.

[Laatste gesprekken | gesprekken

Dit onderdeel toont een overzicht van alle gesprekken en is onderverdeeld in 3 sub- menus:

Gemiste gesprekken / ontvangen gesprek- ken / uitgaande gesprekken.

# Selecteer de gewenste contactinformatie #Druk op de scroll-knop of op de groene knop om opnieuw te bellen.

#Kies een nummer door de scroll-knop naar rechts of naar links te bewegen.

#Druk op de scroll-knop om een teken te kiezen. Met de toets ‘hekje’ verwijdert u het laatste teken.

Als u het juiste nummer heeft gekozen, drukt

U op de groene knop om verbinding te maken. |

Met dit menu programmeert u de stemherkenning van de hands- free kit. Het is onderverdeeld in 3 sub-menus: index / keywords / stem herk. keuze Om een stemweergave aan een contact toe te wijzen, kiest u een letter:

#Kies de naam door op de scroll-knop te drukken. Als de naam geselecteerd is, drukt u op de scroll-knop om de informatie voor het apparaat te starten.

# Volg de instructies die op het scherm worden weergegeven. Als de stemweergave toegewezen is, verschijnt er rechts van de naam een wolkje.

De keywords van de CK3100 zijn: telefoon, ophangen, adres, werk, mobiel, algemeen, overige en voorkeur.

SA Oproop. Oproep-nfo

Telefoon: beëindigt en verbinding of regelt stemherkenning. Ophangen: beëindigt de communicatie.

Adres, kantoor, mobiel, algemeen, overige, voorkeur: key words per telefoonnummer

Deze keywords helpen u het gewenste nummer te kiezen als contactinformatie uit meerdere woorden bestaat. De volgorde is gelijk aan die van de contactinformatie. De keywords moeten eerst worden opgenomen om te kunnen worden geactiveerd.

Selectie van het type stemherkenning

De herkenning van de CK3100 is vollediger dan die van de

meeste mobiele telefoons en werkt ook in een lawaaïge omgeving.

Herk. carkit: stemweergaven die geregis- treerd zijn in het geheugen van de hands- free kit.

Herk. telefoon: stemweergaven die geregistreerd zijn in het geheugen van de telefoon.

mDruk op de groene knop, of zeg «telefoon» als het key word «telefoon» geregistreerd is.

# Spreek na de pieptoon de naam in van degene die u wilt bel- len.

mDe CK3100 herhaalt de naam wanneer de verbinding gemaakt wordt. Als dat niet gebeurt, kunt u het na een nieuwe pieptoon opnieuw proberen.

mAIs degene die u belt slechts één telefoonnummer heeft, kiest de CK3100 het betreffende nummer.

mAIs degene die u belt meerdere telefoonnummers heeft en de keywords per telefoonn mer geregistreerd zijn, doet de CK3100 na een nieuwe pieptoon de suggestie het bij het nummer behorende keyword te kiezen.

STELLING Met dit menu kunt u de CK3100 instellen. = Æ instelingen

Gekoppelde apparatuur

Lijst: u kunt toegang krijgen tot de lijst van randapparatuur die gekoppeld is aan de CK3100.

U heeft de mogelijkheden: verbinding maken, verbinding verbreken of uit uw telefoongeheugen verwijderen.

Sisioroin V900 Perret

WAARSCHUWING: Indien u het toestel ontkoppelt, Izullen eveneens alle toegekende spraakcommando's verwijderd worden.

mKies de gewenste taal Tool : mBevestig door op de scroll-knop te druk- ken. ï Als u «automatisch» kiest, wordt de taal van de hands-free kit afgestemd op de taal van uw SIM-kaart (deze optie is niet op alle apparatuur aanwezig).

Met deze optie kunt u het volume instellen van de boodschappen die door de hands- free kit worden gegeven en de stemweer- gaven die u heeft opgenomen.

Beltonen en microfoon:

Met deze opties kunt het volume van de beltoon en de micro- foon instellen.

Telefoon: Met deze optie kunt u het volume van de communicatie instellen.

Deze functie activeert de stemhulp van de menu's of schakelt deze uit.

De menu's worden door een geautomatiseerde stem in de gekozen taal aangekondigd.

Er zijn 3 opties waarmee u uw scherm naar

Contrast eigen wens kunt instellen: LD ==)

Contrast en helderheid: Gebruik de scroll-knop voor het gewenste niveau en schakel in door op de knop te klik- ken.

Hiermee kunt u de resolutie van de getoonde tekst in het «telefoonboek» en het menu «telefoonlog» instellen.

mKies de 2-lijns- of de 3-ljnsmodus. mBevestig door op de scroll-knop te druk- ken.

JAutomatisch opnemen

Inschakelen/uitschakelen van automatisch opnemen.

Software versie: Versie van de schermsoftware / Vrij geheu- gen.

Onze klantenservice staat voor u klaar. U kunt via e-mail of tele- foon contact opnemen met onze medewerkers. Ga voor meer informatie naar: www.parrot.bi

GEAVANCEERDE INSTTELLINGEN Dit menu geeft toegang tot de volgende opties: Telefoon kop- pelen, object push, software upgrade, demomodus. Een telefoon koppelen (Bijvoorbeeld de Sony Ericsson P900, PDA in Windows CE }) Kies de invoer die bij uw telefoon hoort. Als in het scherm van de CK3100 de boodschap «koppel uw telefoon» verschijnt, kop- pelt u de apparatuur. Object push Bij sommige telefoons is een speciale instelling van de hands- free kit nodig voordat u contacten kunt verzenden. (Als uw kit niet voorkomt in de lijst op uw scherm met apparatu- ur waar u contacten naartoe kunt sturen, activeer dan de optie «altijd actief».) Waarschuwing: deze instelling kan bij bepaalde telefoons slecht functioneren tot gevolg hebben. We raden u aan om de telefoon weer in de stand «automatisch» te zetten, zodra u uw contacten heeft verstuurd.

oftware upgrade Schakel deze optie in als u vanaf een personal computer een upgrade van Bluetooth voor uw kit installeert. Deze optie wordt automatisch uitgeschakeld als u uw kit opnieuw opstart. Ga voor meer informatie naar onze website: www.parrot.biz Demomodus

Lanceer een demo van de hands-free kit. Om deze modus uit te schakelen moet u de carkit opnieuw opstarten.

CK3100 Advanced Car Kit

De kits CK3300 en CK3500 hebben een GPS-module (Global Positioning System) die de actuele L

me ) positie van de auto weergeeft. C Deze informatie is verkrijgbaar via REZ Bluetooth op een kanaal dat toegan- 7 kelijk is voor de meeste PDA's en Smartphones.

[Verbinding met de GPS-service

Als u een navigatietoepassing op uw PDA of smartphone heeft, hoeft u deze randapparatuur alleen maar aan de CK3X00 te koppelen @ cPrs

en een serieverbinding naar de GPS-poort

te openen. Bepaalde navigatieto epassin-

gen kunt u direct als Bluetooth GPS-bron

De te kiezen GPS-configuratie voor uw apparatuur is NMEA0183v2 9600. Soms is het nodig deze informatie in te voeren. Wanneer de verbinding tot stand gebracht is, is op het scherm van de CK3X00 een GPS-icoontje te zien.

Stemaanwijzingen van uw navigatie

Als de GPS-dienst aangesloten is, kunt u n met de CK3X00 met GPS-module via de hs luidsprekers van uw auto naar de aanwijz- ingen van uw navigatiesoftware luisteren.

Uw navigatie wordt zo optimaal uitgevoerd (deze functie is niet bij alle navigatiesoftware beschikbaar).

Om dit vanaf uw PDA of smartphone te doen, opent u de

optie Oortelefoon/koptelefoon van uw carkit.

Als u wilt bellen, of een inkomend gesprek wilt beantwoorden, wordt deze dienst

automatisch gesloten en heropend zodat u de telefoonfunctie optimaal kunt gebruiken.

Met deze optie kunt u de GPS uitschakelen zodat niemand anders verbinding kan maken met deze dienst.

Als deze service ingeschakeld is, staan in het onderdeel Informatie de GPS-configuratie en de randapparatuur aange- geven die op dat moment verbinding maken met deze dienst.

GSM OFFBOARD - CK3500

De CK3500 werkt met een klasse 8/10 | GSM/GPRS-module.

Deze module stelt u in staat om het SIM Access Profile (SAP) van uw telefoon te gebruiken. U kunt de CK3500 ook direct, zonder Bluetooth- telefoon, met alleen eenSIM-kaart, als autotelefoon gebruiken. U kunt zo bovendien, met behulp van de GPRS, uw kit als internetaansluitpunt gebruiken.

Met het SIM Access Profile (SAP) kan de informatie op uw persoonlijke SIM-kaart door Bluetooth worden gebruikt.

Zo profiteert u van de GSM-antenne van de CK3500 en spaart u de batteri) van uw Bluetooth-telefoon.

Om veiligheidsredenen is de koppelproce-

dure van een SAP-telefoon afwijkend. A U kiest het onderdeel SIM Access Phone rs in het menu «voorkeuren» / «geav- i anceerde voork.» / «koppel telefoon».

Op het scherm van de CK3500 verschijnt een code van 14 tekens. Dit is de verbindingscode voor uw SAP-telefoon. Als de CK3500 de PIN-code van uw persoonlijke SIM-kaart nodig heeft, wordt u gevraagd deze in te voeren.

Als uw telefoon deze optie ondersteunt, wordt de modus SIM- toegang standaard geactiveerd.

Zodra uw telefoon is geïdentificeerd (als hij lang genoeg inge- schakeld staat) maakt de CK3500 gebruik van deze modus. De werking van de interface is hetzelfde als bij Bluetooth-tele- fonie.

Met deze optie kunt u de PIN-code van uw persoonlijke SIM-kaart invoeren/wijzigen of de modus SIM Access Profile uitschakelen.
