BEDIENUNGSANLEITUNG MULTI TECH II BRITAX

DE Gebrauchsanleitung

Tarkista turvayön ylemmän kiinnityspisteen paikka autossa (kuva 6l). Jos tämä kiinnityspiste on turvaistuinta edempänä, sitä ei pidä käyttää. Kokeile muuta sijoituspaikkaa autossa.

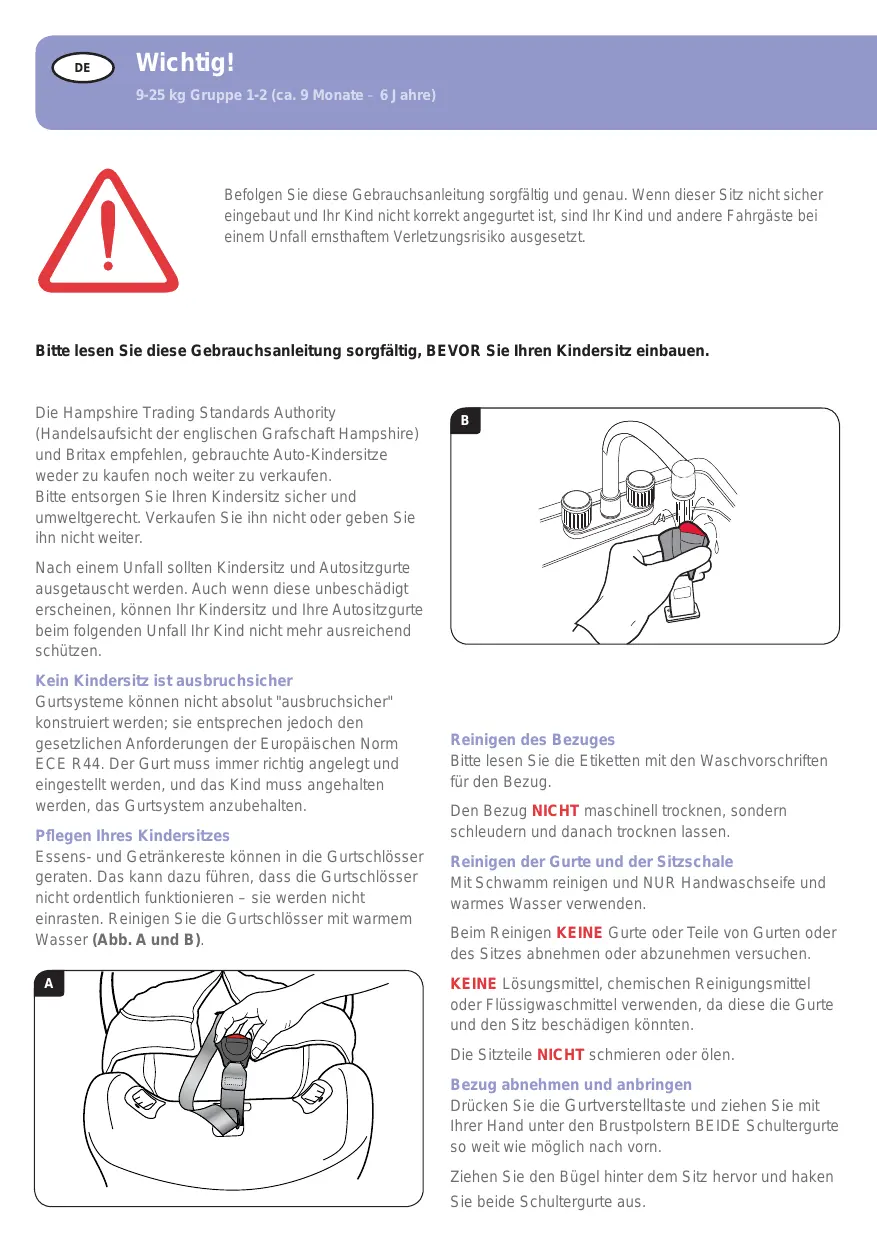

DE Wichtig! 9-25 kg Gruppe 1-2 (ca. 9 Monate – 6 Jahre)

Befolgen Sie diese Gebrauchsanleitung sorgfältig und genau. Wenn dieser Sitz nicht sicher eingebaut und Ihr Kind nicht korrekt angegurtet ist, sind Ihr Kind und andere Fahrgäste bei einem Unfall ernsthaftem Verletzungsrisiko ausgesetzt.

Bitte lesen Sie diese Gebrauchsanleitung sorgfältig, BEVOR Sie Ihren Kindersitz einbauen.

Die Hampshire Trading Standards Authority (Handelsaufsicht der englischen Grafschaft Hampshire) und Britax empfehlen, gebrauchte Auto-Kindersitze weder zu kaufen noch weiter zu verkaufen. Bitte entsorgen Sie Ihren Kindersitz sicher und umweltgerecht. Verkaufen Sie ihn nicht oder geben Sie ihn nicht weiter.

B Nach einem Unfall sollten Kindersitz und Autositzgurte ausgetauscht werden. Auch wenn diese unbeschädigt erscheinen, können Ihr Kindersitz und Ihre Autositzgurte beim folgenden Unfall Ihr Kind nicht mehr ausreichend schützen. Kein Kindersitz ist ausbruchsicher Gurtsysteme können nicht absolut "ausbruchsicher" konstruiert werden; sie entsprechen jedoch den gesetzlichen Anforderungen der Europäischen Norm ECE R44. Der Gurt muss immer richtig angelegt und eingestellt werden, und das Kind muss angehalten werden, das Gurtsystem anzubehalten. Pflegen Ihres Kindersitzes Essens- und Getränkereste können in die Gurtschlösser geraten. Das kann dazu führen, dass die Gurtschlösser nicht ordentlich funktionieren – sie werden nicht einrasten. Reinigen Sie die Gurtschlösser mit warmem Wasser (Abb. A und B).

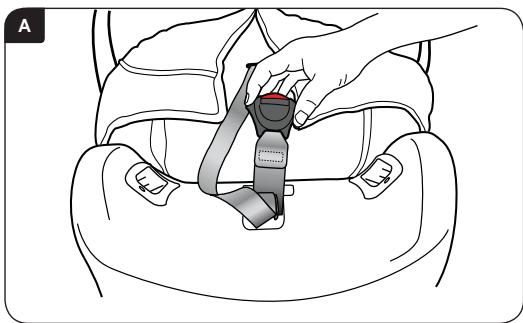

A Reinigen des Bezuges Bitte lesen Sie die Etiketten mit den Waschvorschriften für den Bezug. Den Bezug NICHT maschinell trocknen, sondern schleudern und danach trocknen lassen. Reinigen der Gurte und der Sitzschale Mit Schwamm reinigen und NUR Handwaschseife und warmes Wasser verwenden. Beim Reinigen KEINE Gurte oder Teile von Gurten oder des Sitzes abnehmen oder abzunehmen versuchen. KEINE Lösungsmittel, chemischen Reinigungsmittel oder Flüssigwaschmittel verwenden, da diese die Gurte und den Sitz beschädigen könnten. Die Sitzteile NICHT schmieren oder ölen. Bezug abnehmen und anbringen Drücken Sie die Gurtverstelltaste und ziehen Sie mit Ihrer Hand unter den Brustpolstern BEIDE Schultergurte so weit wie möglich nach vorn. Ziehen Sie den Bügel hinter dem Sitz hervor und haken Sie beide Schultergurte aus.

Ziehen Sie den Bezug von der Oberkante des Sitzes und bringen Sie, wie abgebildet, die Gurte auf die Vorderseite des Sitzes (Abb. 6c) 6c). Lösen Sie den Verschluss und nehmen Sie das Polsterkissen durch Lösen des Hakens und des Ösenstreifens ab. Streifen Sie die Brustpolster von den Schultergurten ab. Ziehen Sie den Bezug vorsichtig vom Sitz ab, lockern Sie dabei die Schultergurte, das Gurtschloss und den Verstellgurt durch die Schlitze im Bezug. Der Bezug wird in umgekehrtem Verfahren wieder aufgezogen. Achten Sie darauf, dass die Gurte nicht verdreht sind. WICHTIG – Der Bezug und die Brustpolster sind Sicherheitsteile. NIEMALS den Kindersitz ohne diese Teile benutzen. Setzen Sie die Sicherheit Ihres Kindes nicht durch Verwendung von Ersatzbezügen anderer Hersteller einem Risiko aus. Sie könnten dazu führen, dass Ihr Kind nicht mehr bestmöglich geschützt wird. Ersatzbezüge sind bei Ihrem Britax-Römer-Händler erhältlich, oder wenden Sie sich an den Britax-RömerKundendienst unter Tel.: +49 (0) 731-93 45-199. Garantie Alle Produkte von Britax-Römer wurden sorgfältig konstruiert, gefertigt und getestet. Sollte sich dieses Produkt jedoch innerhalb von 12 Monaten ab dem Kauf aufgrund eines Material- oder Fertigungsfehlers als fehlerhaft erweisen, legen Sie das Produkt Ihrer Verkaufsstelle vor. Wir werden nach unserem Ermessen entweder eine kostenlose Reparatur durchführen oder das Produkt durch ein gleiches oder ähnliches ersetzen. Zu Garantiezwecken ist der Einkaufsbeleg erforderlich. Wir empfehlen aus Garantiegründen, dass Sie Ihren Einkaufsbeleg verwahren und an die Gebrauchsanleitung heften und im Sitz aufbewahren. Britax-Römer übernimmt keine Haftung für Schäden, die durch Missbrauch oder Fahrlässigkeit entstehen. Diese Garantie ist nicht übertragbar und gilt deshalb nicht für gebraucht gekaufte Produkte. Ihre gesetzlichen Rechte werden durch diese Garantie nicht berührt. Im Zweifel gilt Nicht alle Autositze passen zu allen Autos. Für eine Beratung, ob diese Einschränkung auf Ihr Auto zutrifft, besuchen Sie unsere Website unter www.britax-roemer. de oder rufen Sie unseren Kundendienst unter Tel.: +49 (0) 731-93 45-199 an oder schicken Sie eine E-Mail an service.de@britax.com.

Warnung 9-25 kg Gruppe 1-2 (ca. 9 Monate – 6 Jahre)

LEBENSGEFAHR! Den Kindersitz NIEMALS rückwärts gerichtet auf einem Fahrzeugsitz mit Airbag verwenden. Den Kindersitz NIEMALS vorwärts gerichtet auf einem Fahrzeugsitz mit Airbag verwenden, es sei denn, der Hersteller bestätigt dessen Sicherheit. Den Kindersitz NICHT auf seitlichen oder rückwärts gerichteten Fahrzeugsitzen verwenden. KEINE Unterlagen wie Kissen oder Mäntel benutzen, um den Kindersitz auf dem Fahrzeugsitz anzuheben. Bei einem Unfall würden die Gurte Ihres Kindersitzes und die Autogurte Ihr Kind nicht bestmöglich schützen. Den Kindersitz NICHT zu Hause verwenden. Er wurde nicht für den Hausgebrauch konstruiert und soll nur in Ihrem Auto verwendet werden. Versuchen Sie NICHT, den Kindersitz auseinander zu bauen, zu verändern oder Teile einzubauen oder seine Gurte oder die Gurte Ihres Autos zu verändern oder anders zu benutzen als vorgeschrieben. Die offizielle Zulassung ist nicht mehr gültig, wenn Änderungen vorgenommen wurden. Sie dürfen KEINE Änderungen am Kindersitz vornehmen; dies obliegt dem Hersteller. Lassen Sie Ihre Kinder NIEMALS allein im Auto, auch nicht kurz. KEINE losen Objekte, wie Gepäckstücke oder Bücher hinten im Auto liegen lassen. Lose Gegenstände müssen gesichert sein, da bei einem plötzlichen Bremsmanöver diese umherfliegen und ernsthafte Verletzungen verursachen können. Große, schwere lose Objekte stellen ein besonderes Risiko dar.

wenn die Gurte bei Winterkleidung passen, können sie bei Sommerkleidung zu locker sein. Den Kindersitz bei Nichtbenutzung AN EINEM SICHEREN ORT AUFBEWAHREN. Legen Sie keine schweren Teile auf dem Kindersitz ab und bewahren Sie ihn nicht an Heizquellen oder in direktem Sonnenlicht auf. SICHERN SIE den Kindersitz immer, auch wenn er gerade nicht von Ihrem Kind benutzt wird. ACHTEN SIE darauf, dass alle Personen im Fahrzeug ihre Sitzgurte angelegt haben. Obwohl Britax-Römer bei der Entwicklung neuer Produkte darauf achtet, dass Auto-Kindersitze in Kontakt mit Fahrzeugsitzen kommen, haftet BritaxRömer in keiner Weise für Schäden an Autositzen oder Sitzgurten. WICHTIG: Rückwärts gerichteter Einsatz Der Kindersitz MUSS immer mit einem Becken- und Diagonalgurt verwendet werden (zugelassen gemäß UN-/ECE-Richtlinie Nr. 16 oder entsprechende Normen). Vorwärts gerichteter Einsatz Der Kindersitz MUSS immer mit einem Becken- und Diagonalgurt verwendet werden (zugelassen gemäß UN-/ECE-Richtlinie Nr. 16 oder entsprechende Normen).

Zusammengeklappte Fahrzeugsitze NICHT uneingerastet belassen. Bei einem plötzlichen Bremsmanöver kann ein loser Sitz Ihr Kind ernsthaft verletzen. Erlauben Sie Ihren Kindern NICHT, mit dem Kindersitz zu spielen oder ihren Sitz zu verstellen. BEWAHREN Sie diese Gebrauchsanleitung an einer leicht erreichbarer Stelle auf. BEDECKEN Sie den Kindersitz, wenn Ihr Auto in direkter Sonne steht. Beschläge können bei Sonneneinstrahlung heiß werden, und der Bezug könnte ausbleichen. STELLEN Sie sicher, dass der Kindersitz nicht durch einen klappbaren Sitz oder die Autotür eingeklemmt wird. STELLEN Sie sicher, dass die Gurte entsprechend der Kleidung Ihres Kindes vor der Fahrt gespannt sind –

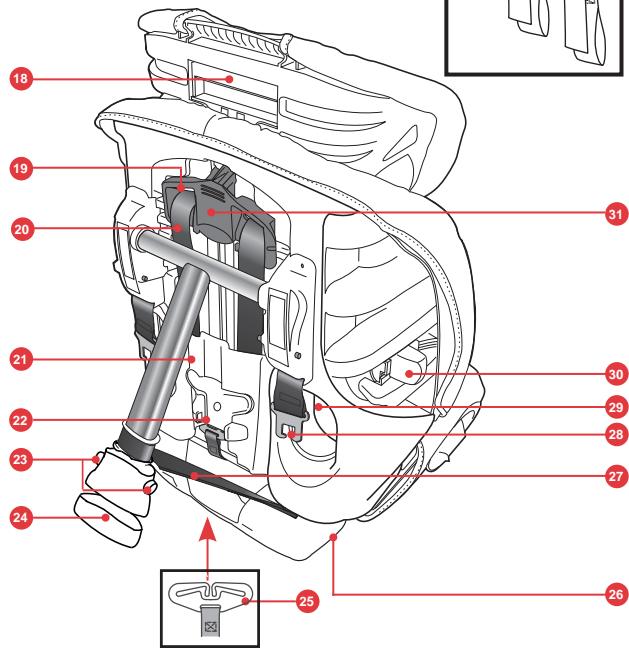

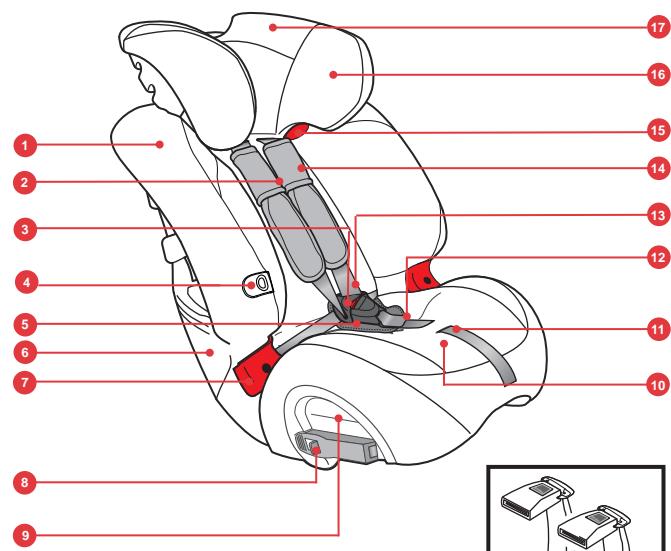

Einführung in Ihren neuen Kindersitz 9-25 kg Gruppe 1-2 (ca. 9 Monate – 6 Jahre)

Aufbewahrungsfach für die Gebrauchsanleitung (hinter Bezug)

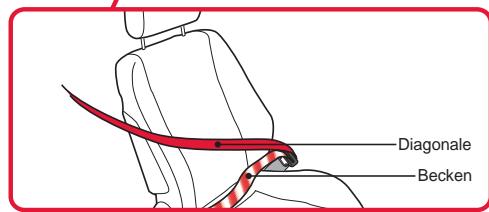

Beckengurtführung (vorwärts gerichteter Einsatz)

Gurttunneleinschub (rückwärts gerichteter Einsatz)

10. Gurtverstelltaste 5

11. Gurtverstellband

13. Gurt 14. Brustpolster 15. Obere Gurtführung (15-25 kg, vorwärts gerichteter Einsatz)

16. Kopfstützenüberzug

17. Verstellbare Kopfstütze 18. Kopfstützen-Versteller (15-25 kg, vorwärts gerichtet) 19. Gurtschlitz 20. Gurtband

21. Gurtschutz 22. Bügel und Stützbeinverstauung

23. Entsperrtaste für Stützbein 24. Stützbein

25. Bügel (unter dem Sitz) 26. Abstandskeil – (für rückwärts gerichteten Einsatz) 27. Stützbeinhalter

28. Haltegurtschlosszunge 29. Sitzgurtführungsschlitz (vorwärts gerichteter Einsatz)

30. Breitenverstellung 31. Gurthöhe / Kopfstützen-Versteller (Gurtverstellstück) 32. Haltegurte

1. Anpassen des Kindersitzes

Stellen Sie den Kindersitz auf den Boden.

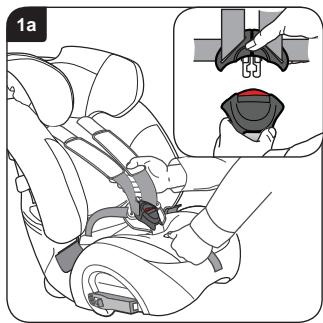

Drücken Sie die Verstelltaste und ziehen Sie gleichzeitig BEIDE Schultergurte so weit wie möglich nach vorn (Abb. 1a). Lösen Sie den Gurt vom Schloss (Einlage in Abb. 1a). Damit die Gurte sich nicht verdrehen, legen Sie die Gurte über die Seiten des Sitzes, indem Sie die Schlosszungen in die Gummihalterungen stecken. Setzen Sie Ihr Kind vorsichtig in den Sitz, legen Sie den Gurt an und klinken Sie das Gurtschloss wieder ein.

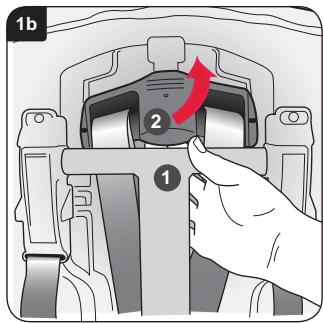

Ziehen Sie das obere Ende des Stützbeins von der Hinterseite des Kindersitzes ab 1 (Abb. 1b).

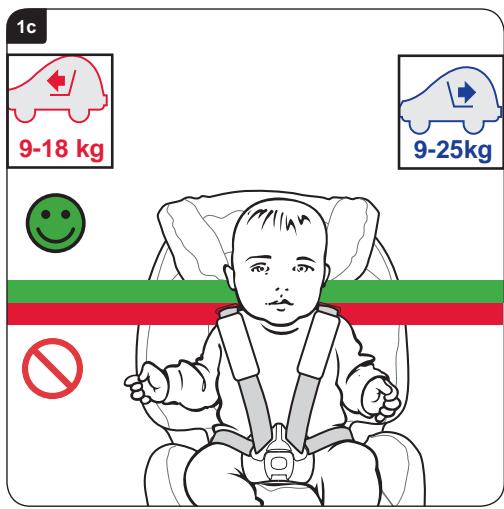

Heben Sie die Gurtverstellung an und bewegen Sie diese nach oben oder unten, 2 so dass die Gurtschlitze in der Kopfstütze in der Höhe oder leicht oberhalb der Schultern Ihres Kindes sitzen.

Befindet sich die Kopfstütze in der richtigen Position, lassen Sie den Kopfstützen-Versteller los und prüfen Sie, dass dieser in dieser Stellung eingerastet ist.

Wenn Sie das obere Ende der Schlitze erreicht haben, kann Ihr Kind den Kindersitz weiterhin benutzen bis seine Augenhöhe auf Höhe der Sitzoberkante ist oder bis Ihr Kind mehr wiegt als: Rückwärts gerichtet: 25 kg Vorwärts gerichtet:

Verwenden Sie die Breitenverstellung (siehe „Einführung in Ihren Kindersitz“ auf voriger Seite), um die Breite Ihres Kindersitzes einzustellen.

2. Einbau Ihres Kindersitzes (rückwärts gerichtet) in einen hinteren Fahrzeugsitz

WICHTIG – Der Kindersitz MUSS immer mit einem Becken- und Diagonalgurt verwendet werden (zugelassen gemäß UN-/ECE-Richtlinie Nr. 16 oder entsprechende Normen). WICHTIG – Verwenden Sie keine anderen Tragpunkte als die in dieser Gebrauchsanleitung beschriebenen und in der Kinderrückhalteeinrichtung gekennzeichneten. Montieren Sie KEINESFALLS einen Kindersitz rückwärts gerichtet auf einem mit Airbag ausgerüsteten Fahrzeugsitz. Setzen Sie den Kindersitz mit dem Stützbein in der kürzesten Stellung rückwärts gerichtet so auf den Fahrzeugsitz, dass der Abstandskeil gegen die Rückseite des Fahrzeugsitzes liegt. Nach dem Einsetzen sollte der Spalt zwischen dem Kindersitz und dem Autositz nicht größer als 10 mm sein (Abb. 2a).

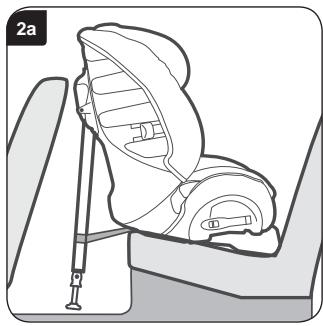

Der Kindersitz kann den davor liegenden Fahrzeugsitz berühren, darf aber nicht gegen diesen drücken. Berührt der Kindersitz den davor liegenden Fahrzeugsitz, stellen Sie diesen so ein, dass der Fahrer oder Fahrgast nicht in eine unbequeme Position gelangt. Wenn das nicht gelingt, versuchen Sie eine andere Position des Kindersitzes im Auto.

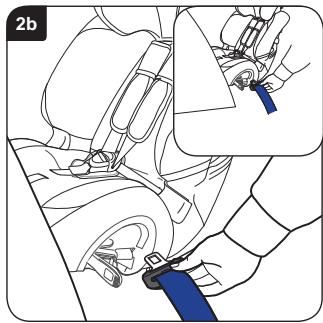

Öffnen Sie beide Gurtklemmen. Ziehen Sie ausreichend Becken- und Diagonalgurt heraus (ca. 600-900mm). Führen Sie den Gurt durch in den Gurttunnel hinein (Abb. 2b). Es gibt zwei Zugangsschlitze im Sitzbezug, um die Einführung des Gurtes durch den Gurttunnel und unter den Sitzbezug zu erleichtern (Einlage in Abb. 2b). Führen Sie den Sitzgurt durch den Gurttunnel und führen Sie die Gurtzunge in das Schloss (Abb. 2c).

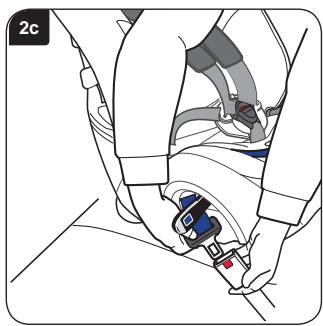

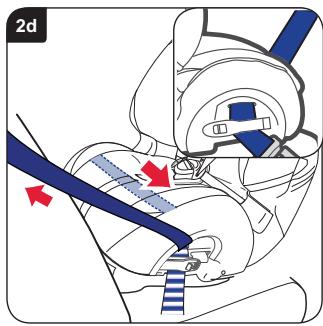

Ziehen Sie den lockeren Sitzgurt durch den Kindersitz, um sicherzustellen, dass der Sitzgurt nicht verdreht ist. Wenn der Gurt straff ist, schließen Sie die Gurtklemmen und achten Sie darauf, dass die Becken- und Diagonalgurte damit gesichert sind (Einlage in Abb. 2d). Schließen Sie das Gurtschloss auf der anderen Seite und achten Sie darauf, dass nur der Beckengurt dadurch gesichert ist (Abb. 2d). Achten Sie darauf, dass beide Gurtklemmen eingerastet sind.

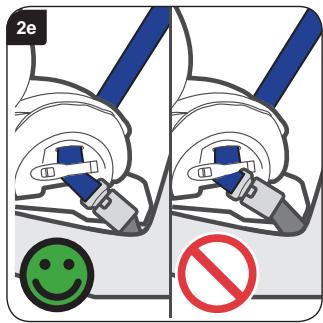

als falsch markiert Liegt das Gurtschloss nun in der Position, die mit einem ist, und kann der Sitz nicht korrekt befestigt werden (Abb. 2e), versuchen Sie es an einem anderen Sitz im Auto.

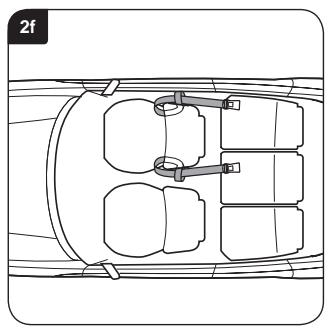

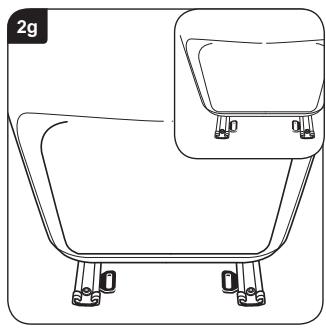

Legen Sie die Haltegurte um den Autositz vor dem Kindersitz wie abgebildet (Abb. 2f). Wenn Ihr Auto eine Öse an der Gleitschiene des Sitzes besitzt, kann diese alternativ benutzt werden (Einlage in Abb. 2g). WICHTIG – Montieren Sie die Haltegurte nicht mit Gepäckriemen.

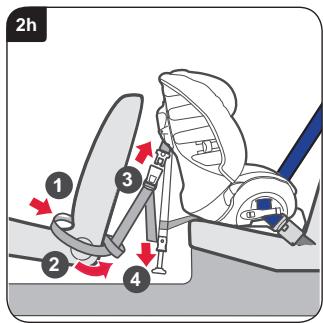

Schlingen Sie die Schlaufenenden der Haltegurte um den Vordersitz und zurück wie abgebildet 1 (Abb. 2h). Führen Sie die Enden der Haltegurte zur Außenseite des Autositzes und führen Sie sie durch die Schlaufen 2 .

Wenn die Haltegurt-Schloßzungen nach vorn zeigen und die Gurte nicht verdreht sind, rasten Sie das Gurtschloss des Haltegurtes in die Zungen an den Seiten des Kindersitzes ein 3 . Spannen Sie die Haltegurte, indem Sie die losen Enden gleichmäßig herunter ziehen 4 .

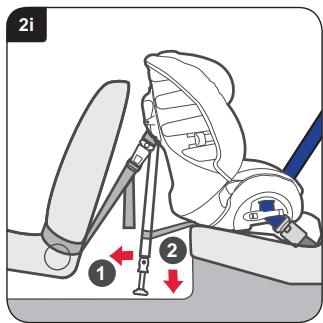

Ziehen Sie das Stützbein so weit wie möglich von der Rückseite des Kindersitzes weg 1 (Abb. 2i). Senken Sie das Stützbein bis zum Boden, behalten Sie dabei den korrekten Winkel bei 2 . Verschieben Sie das Stützbein und achten Sie darauf, dass das Stützbein gesichert ist.

Achten Sie schließlich darauf, dass die Haltegurte ganz angezogen sind, indem Sie die losen Enden herunter ziehen (Abb. 2j). Das Stützbein muss sich auf festen Boden stützen und nicht auf die Klappen von Ablagefächern oder ähnlichem, und zwar mit einem Winkel von 100° zur Horizontalen (Abb. 2j). Benutzen Sie den Winkelmesser auf der letzten Seite dieser Gebrauchsanleitung, um den Winkel des Stützbeins gegen den Boden zu prüfen.

Prüfen Sie, ob der Kindersitz fest montiert ist, indem sie ihn vor und zurück und hin und her bewegen. Ist er lose oder steht das Stützbein nicht im Winkel von 100° zum Boden, müssen Sie ihn erneut montieren, damit er im richtigen Winkel fest sitzt. 100°

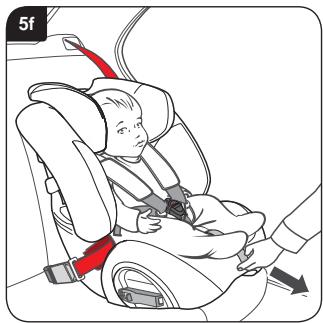

Setzen Sie Ihr Kind in den Sitz gemäß Abb. 5f.

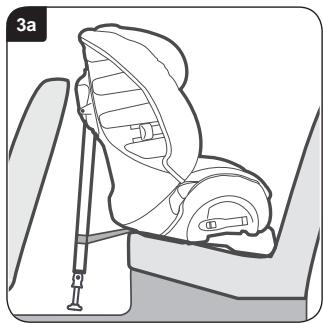

3. Einbau Ihres Kindersitzes (rückwärts gerichtet) in einen hinteren Mittelsitz 3a

WICHTIG – Der Kindersitz MUSS immer mit einem Becken- und Diagonalgurt verwendet werden (zugelassen gemäß UN-/ECE-Richtlinie Nr. 16 oder entsprechende Normen). WICHTIG – Verwenden Sie keine anderen Tragpunkte als die in dieser Anleitung beschriebenen und in der Kinderrückhalteeinrichtung gekennzeichneten. Montieren Sie KEINESFALLS einen Kindersitz rückwärts gerichtet auf einem mit Airbag ausgerüsteten Fahrgastsitz. Stellen Sie das Stützbein auf die kürzeste Länge und stellen Sie den Kindersitz rückwärts gerichtet zentral mitten zwischen den Fahrer- und Beifahrersitz, und zwar mit dem Abstandskeil gegen den Rücken des Vordersitzes gelehnt (Abb. 3a).

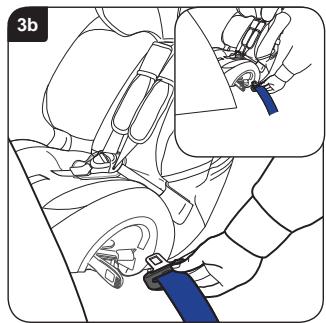

Öffnen Sie beide Gurtklemmen. Ziehen Sie ausreichend Becken- und Diagonalgurt heraus (ca. 600-900 mm). Führen Sie den Gurt in den Gurttunnel hinein (Abb. 3b). Es gibt zwei Zugangsschlitze im Sitzbezug, um die Einführung des Gurtes durch den Gurttunnel und unter den Sitzbezug zu erleichtern(Einlage in Abb. 3b). Führen Sie den Sitzgurt durch den Gurttunnel und führen Sie die Schlosszunge in das Schloss (Abb. 3c).

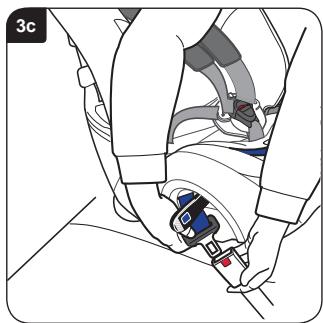

Ziehen Sie den lockeren Sitzgurt durch den Kindersitz, um sicherzustellen, dass der Sitzgurt nicht verdreht ist. Wenn der Gurt straff ist, schließen Sie die Gurtklemmen auf der Seite des Gurtverschlusses und achten Sie darauf, dass die Becken- und Diagonalgurte damit gesichert sind (Einlage in Abb. 3d). Schließen Sie das Gurtschloss auf der anderen Seite und achten Sie darauf, dass nur der Beckengurt dadurch gesichert ist (Abb. 3d). Achten Sie darauf, dass beide Gurtklemmen eingerastet sind.

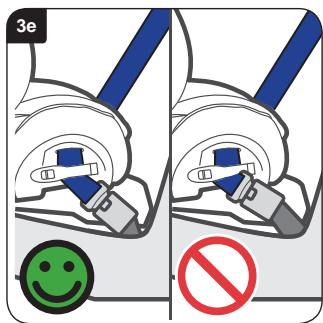

als falsch markiert Liegt das Gurtschloss nun in der Position, die mit einem ist, und kann der Sitz nicht korrekt befestigt werden (Abb. 3e), versuchen Sie es an einem anderen Sitz im Auto.

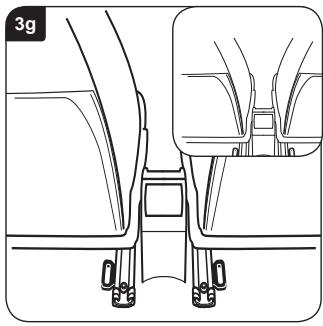

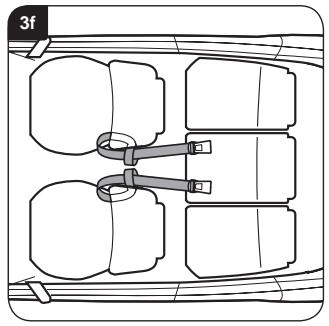

Legen Sie je einen Haltegurt sowohl um den Fahrersitz als auch den Beifahrersitz wie abgebildet in (Abb. 3f). Wenn Ihr Auto eine Öse an der Gleitschiene des Sitzes besitzt, kann diese alternativ benutzt werden (Einlage in Abb. 3g). WICHTIG – Montieren Sie die Verankerungsgurte nicht mit Gepäckriemen.

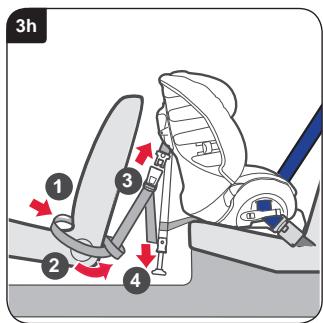

Schlingen Sie die Schleifenenden der Haltegurte um den Vordersitz und zurück wie abgebildet 1 (Abb. 3h). Führen Sie die Enden der Haltegurte zur Außenseite des Autositzes und führen Sie diese durch die Schlaufen 2 .

Wenn die Haltegurt-Schloßzungen nach vorn zeigen und die Gurte nicht verdreht sind, rasten Sie das Gurtschloss des Haltegurtes in die Zungen an den Seiten des Kindersitzes ein 3 . Spannen Sie die Haltegurte, indem Sie die losen Enden gleichmäßig herunter ziehen 4 .

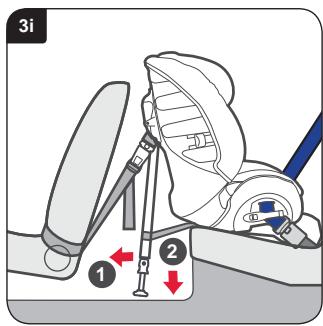

Ziehen Sie das Stützbein so weit wie möglich von der Rückseite des Kindersitzes weg 1 (Abb. 3i). Senken Sie das Stützbein bis zum Boden, behalten Sie dabei den korrekten Winkel bei 2 . Verschieben Sie das Stützbein und achten Sie darauf, dass das Stützbein gesichert ist.

Achten Sie schließlich darauf, dass die Haltegurte ganz angezogen sind, indem Sie die losen Enden herunter ziehen (Abb. 3j). Das Stützbein muss sich auf festen Boden stützen, mit einem Winkel von 100° zur Horizontalen (Abb. 3j). Es darf nicht auf die Klappen von Ablagefächern oder ähnlichem stützen. Benutzen Sie das Winkelmuster auf der letzten Seite dieser Gebrauchsanweisung, um den Winkel des Stützbeins gegen den Boden zu prüfen.

Prüfen Sie, ob der Kindersitz fest montiert ist, indem sie ihn vor und zurück und hin und her bewegen. Ist er lose oder steht das Stützbein nicht im Winkel von 100° zum Boden, müssen Sie ihn erneut montieren, damit er im richtigen Winkel fest sitzt. Setzen Sie Ihr Kind in den Sitz gemäß Abb. 5f.

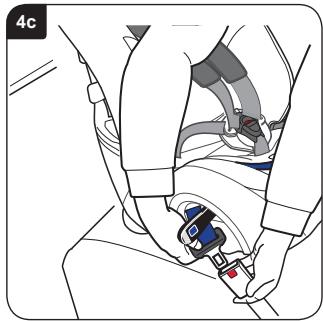

4. Einbau Ihres Kindersitzes (rückwärts gerichtet) in einen Vordersitz 4a

WICHTIG – Der Kindersitz MUSS immer mit einem Becken- und Diagonalgurt verwendet werden (zugelassen gemäß UN-/ECE-Richtlinie Nr. 16 oder entsprechende Normen). WICHTIG – Verwenden Sie keine anderen Tragpunkte als die in dieser Gebrauchsanleitung beschriebenen und in der Kinderrückhalteeinrichtung gekennzeichneten. Montieren Sie KEINESFALLS einen Kindersitz rückwärts gerichtet auf einem mit Airbag ausgerüsteten Fahrzeugsitz. Schieben Sie den Vordersitz zurück, um Platz für den Kindersitz zu schaffen, aber nur soweit, dass der dahinter sitzende Fahrgast noch bequem sitzen kann.

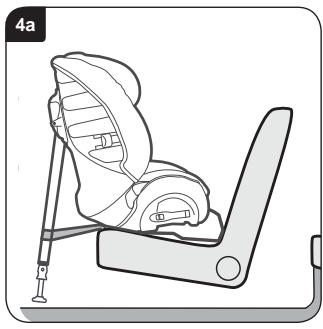

Setzen Sie den Kindersitz mit dem Stützbein in der kürzesten Stellung rückwärts gerichtet so auf den Fahrzeugsitz, dass der Abstandskeil gegen die Rückseite des Autositzes liegt (Abb. 4a). WICHTIG – KEINESFALLS den Kindersitz 4c auf das Armaturenbrett oder an der Windschutzscheibe abstützen. Öffnen Sie beide Gurtklemmen. Ziehen Sie ausreichend Becken- und Diagonalgurt heraus (ca. 600-900mm). Führen Sie den Gurt in den Gurttunnel hinein (Abb. 4b). Es gibt zwei Zugangsschlitze im Sitzbezug, um die Einführung des Gurtes durch den Gurttunnel und unter den Sitzbezug zu erleichtern (Einlage in Abb. 4b).

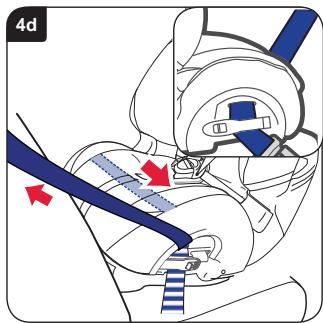

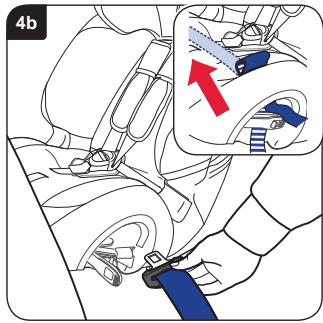

Führen Sie den Sitzgurt durch den Gurttunnel, schließen Sie ihn auf der anderen Seite an und führen Sie die Zunge in das Schloss (Abb. 4c). Ziehen Sie den lockeren Sitzgurt durch den Kindersitz, um sicherzustellen, dass der Sitzgurt nicht verdreht ist. Wenn der Gurt straff ist, schließen Sie die Gurtklemme auf der Seite des Gurtverschlusses und achten Sie darauf, dass die Becken- und Diagonalgurte damit gesichert sind (Einlage in Abb. 4d). Schließen Sie das Gurtschloss auf der anderen Seite und achten Sie darauf, dass nur der Beckengurt dadurch gesichert ist (Abb. 4d). Achten Sie darauf, dass beide Gurtklemmen eingerastet sind. 4e

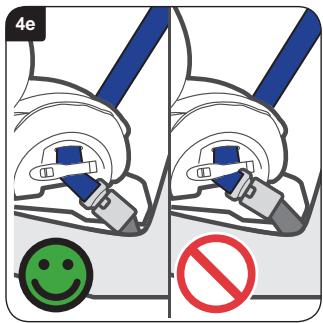

als falsch markiert Liegt das Gurtschloss nun in der Position, die mit einem ist, und kann der Sitz nicht korrekt befestigt werden (Abb. 4e), versuchen Sie es an einem anderen Sitz im Auto.

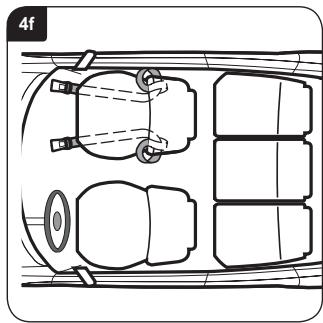

Legen Sie den Haltegurt um den Beifahrersitz wie abgebildet in (Abb. 4f). Wenn Ihr Auto eine Öse an der Gleitschiene des Sitzes besitzt, kann diese alternativ benutzt werden (Einlage in Abb. 4g). WICHTIG – Montieren Sie die Haltegurte nicht mit Gepäckriemen.

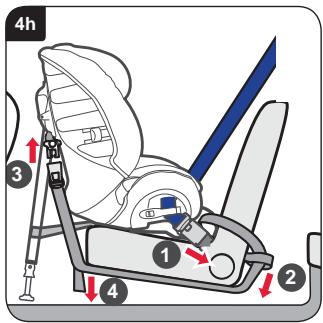

Schlingen Sie die Schlaufenenden der Haltegurte um den Vordersitz und zurück wie abgebildet 1 (Abb. 4h). Führen Sie die Enden der Haltegurte zur Außenseite des Fahrzeugsitz und führen Sie sie durch die Schlaufen 2 .

Führen Sie die Spannenden unter den Sitz. Wenn die Haltegurt-Schloßzungen nach vorn zeigen und die Gurte nicht verdreht sind, rasten Sie das Gurtschloss des Haltegurtes in die Zungen an den Seiten des Kindersitzes ein 3 . Spannen Sie die Haltegurte, indem Sie die losen Enden gleichmäßig herunter ziehen 4 .

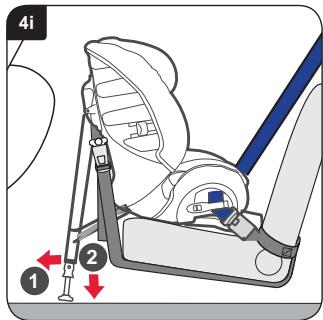

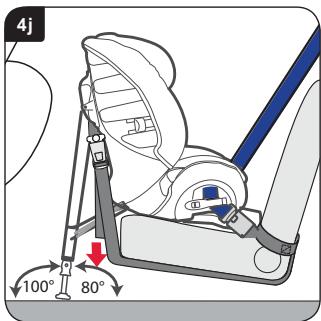

Ziehen Sie das Stützbein so weit wie möglich von der Rückseite des Kindersitzes weg 1 (Abb. 4i). Senken Sie das Stützbein bis zum Boden, behalten Sie dabei den korrekten Winkel bei 2 . Verschieben Sie das Stützbein und achten Sie darauf, dass das Stützbein gesichert ist.

Achten Sie schließlich darauf, dass die Haltegurte ganz angezogen sind, indem Sie die losen Enden herunter ziehen (Abb. 4j). Das Stützbein muss sich auf festen Boden stützen und nicht auf die Klappen von Ablagefächern oder ähnlichem, und zwar mit einem Winkel von 100° zur Horizontalen (Abb. 4j). Benutzen Sie den Winkelmesser auf der letzten Seite dieser Gebrauchsanleitung, um den Winkel des Stützbeins gegen den Boden zu prüfen.

Prüfen Sie, ob der Kindersitz fest montiert ist, indem Sie ihn vor und zurück und hin und her bewegen. Ist er lose oder steht das Stützbein nicht im Winkel von 100° zum Boden, müssen Sie ihn erneut montieren, damit er im richtigen Winkel fest sitzt. Setzen Sie Ihr Kind in den Sitz gemäß Abb. 5f.

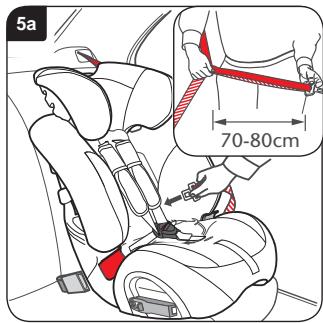

5. Einbau Ihres Kindersitzes (vorwärts gerichtet) mit Sitzgurten 9-18 kg Gruppe 1 (ca. 9 Monate – 4 Jahre)

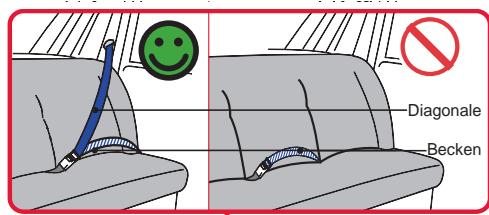

WICHTIG – Der Kindersitz MUSS immer mit einem Becken- und Diagonalgurt verwendet werden (zugelassen gemäß UN-/ECE-Richtlinie Nr. 16 oder entsprechende Normen).

WICHTIG – Verwenden Sie keine anderen Tragpunkte als die in dieser Gebrauchsanleitung beschriebenen und in der Kinderrückhalteeinrichtung gekennzeichneten. Verstauen Sie das Stützbein in dem dafür vorgesehenen Stauraum. Setzen Sie den Kindersitz vorwärts gerichtet in Ihr Auto ein. Für einen einfacheren Zugang zum Kindersitz drehen Sie diesen zu sich. Halten Sie Becken- und Diagonalgurt zusammen und ziehen Sie den Sitzgurt heraus, wie gezeigt (Einlage in Abb. 5a). WICHTIG – Der Gurt darf sich niemals verdrehen.

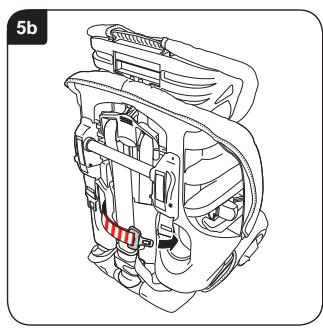

Ziehen Sie den Sicherheitsgurt um die Vorderseite des Kindersitzes durch den ersten Leitschlitz zur Rückseite des Sitzes am abgebildeten Punkt (Abb. 5a). . WICHTIG – Benutzen Sie nicht die rote Diagonalführung auf der Kopfstütze Nehmen Sie den Gurt und führen Sie ihn durch den zweiten Führungsschlitz (Abb. 5b). Praktischer Tipp – Wenn der Gurt zu kurz ist, müssen Sie vielleicht vor der Montage den Diagonalgurt hinter die Kopfstütze ziehen.

Ziehen Sie den losen Autositzgurt zur Vorderseite des Kindersitzes und befestigen Sie den Sitzgurt im Verschluss (Abb. 5c).

Achten Sie darauf, dass der Sitzgurt nicht verdreht ist und dass der Beckengurt über beide roten Beckengurtführungen läuft. Achten Sie darauf, dass der Diagonalgurt in der Rückseite der Kindersitzschale hinter der Kopfstütze liegt.

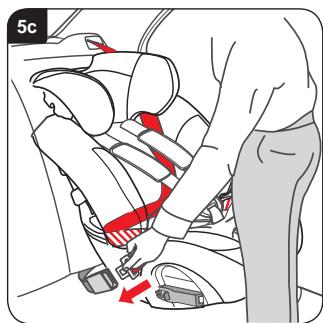

Drücken Sie den Kindersitz mit Ihrem ganzen Körpergewicht in Ihren Fahrzeugsitz und befestigen Sie ihn in folgender Reihenfolge. Ziehen und halten Sie den Diagonalgurt 1 in Position 2 , um lose Stellen zu beseitigen und ziehen Sie den Gurt, um ihn zu spannen 3 (Abb. 5d). Prüfen Sie den Sitz, indem Sie fest am Gurt ziehen. Er sollte sich nur wenig oder gar nicht bewegen lassen. Wenn der Kindersitz noch lose ist, müssen Sie die Befestigungsfolge wiederholen.

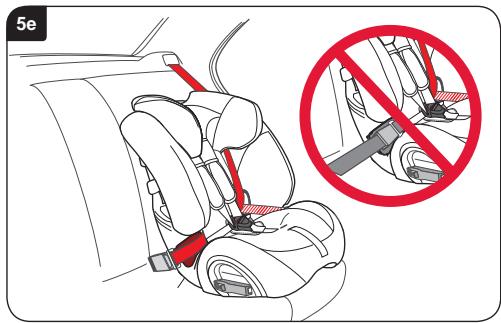

WICHTIG – Prüfen Sie die Lage des Gurtverschlusses und achten Sie darauf, dass der Gurt, NICHT der Gurtverschluss den Kindersitz in Position hält (Abb. 5e). Wenn der Gurtverschluss Ihres Sitzes nicht richtig sitzt, versuchen Sie eine andere Sitzposition. Im Zweifelsfall wenden Sie sich an den Kundendienst unter Tel.: +49 (0) 731-93 45-199 oder per E-Mail an service.de@britax.com oder besuchen Sie www.britax-roemer.de.

Setzen Sie Ihr Kind in den Kindersitz und legen Sie den Gurt an. Achten Sie darauf, dass der Gurt nicht verdreht ist. Ziehen Sie den Gurt an, indem Sie den Verstellriemen nach vorn ziehen. WICHTIG – Der Beckengurt soll möglichst weit vorn und möglichst niedrig über dem Becken des Kindes liegen. Achten Sie schließlich darauf, dass die Brustpolster auf die Brust Ihres Kindes herunter gezogen sind (Abb. 5f).

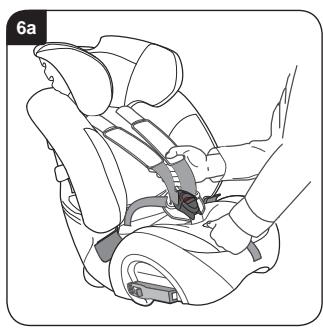

6. Einbau Ihres Kindersitzes (vorwärts gerichtet) mit Sitzgurten für Erwachsene 15-25 kg Gruppe 2 (ca. 4-6 Jahre)

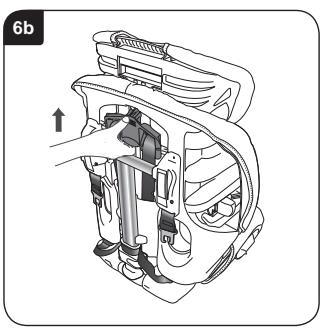

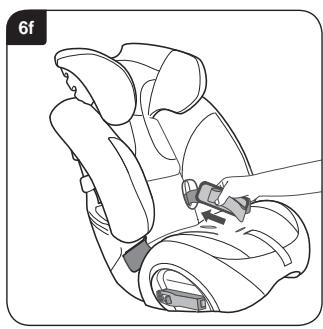

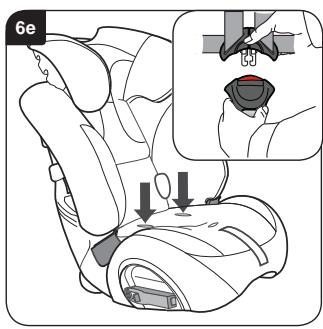

Anpassen des Kindersitzes Zum Abnehmen des Gurtes am Kindersitz stellen Sie den Kindersitz auf den Boden. Drücken Sie die Verstelltaste und ziehen Sie gleichzeitig BEIDE Schultergurte so weit wie möglich nach vorn (Abb. 6a). Drehen Sie den Sitz herum. Heben Sie den Gurtversteller an der Rückseite des Sitzes und schieben Sie ihn herauf, bis die Schultergurtschlitze in der Kopfstütze in der obersten Position sind. (Abb. 6b).

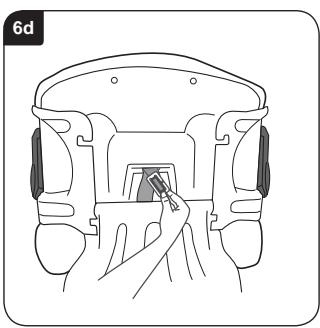

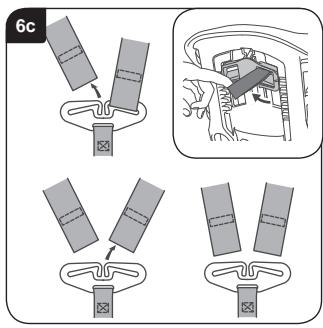

Haken Sie beide Schultergurte aus dem Bügel an der Rückseite des Kindersitzes aus (Abb. 6c), legen Sie den Bügel auf den unteren Teil der Schale (Abb. 6g). Nehmen Sie die Brustpolster von den Brustpolsterbefestigungen ab (Einlage in Abb. 6c). Ziehen Sie beide Schultergurte und die Brustpolster zur Vorderseite des Sitzes durch und nehmen Sie die Brustpolster von den Schultergurten ab.

Schieben Sie die Metallplatte, mit der das Gurtschloss an der Sitzschale befestigt ist, hochkant durch den Gurtschlitz (Abb. 6d). Stellen Sie den Kindersitz aufrecht und lösen Sie den Gurt vom Schloss (Einlage in Abb. 6e). Drücken Sie die Gurtbügel und Schlosszungen unter dem Bezug durch die Beckengurtlöcher (Abb. 6e). Bringen Sie die Schnalle, Gurtbänder und Brustpolster in die elastischen Ablagegurte (Abb. 6f). Fädeln Sie die Verstellgurte durch die Aussparung im Bezug.

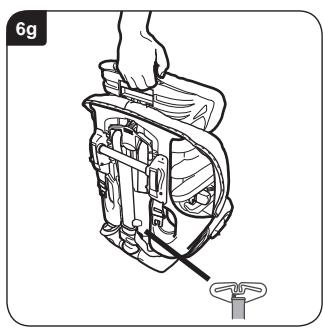

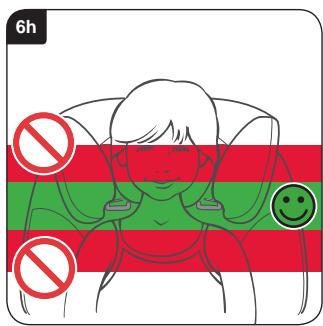

Stützen Sie den Sitz ab und klemmen Sie den Kopfstützen-Versteller an die Rückseite der Kopfstütze (Abb. 6g). Prüfen Sie, ob die Brustpolster abgenommen sind, wie in (Abb. 6c) oben dargestellt. Heben Sie die Kopfstütze soweit an bis der Kopf mittig positioniert ist (Abb. 6h). Wenn die Kopfstütze in der richtigen Position ist, lassen Sie den Kopfstützen-Versteller los und prüfen Sie, dass die Kopfstütze eingerastet ist.

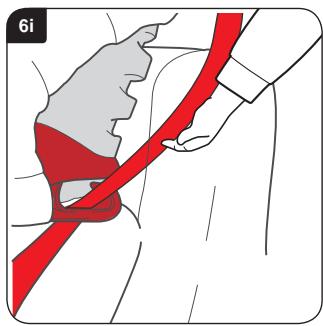

Einbau des Kindersitzes WICHTIG – Der Kindersitz MUSS immer mit einem Becken- und Diagonalgurt verwendet werden (zugelassen gemäß UN-/ECE-Richtlinie Nr. 16 oder entsprechende Normen). WICHTIG – Verwenden Sie keine anderen Tragpunkte als die in dieser Gebrauchsanleitung beschriebenen und in der Kinderrückhalteeinrichtung gekennzeichneten. Setzen Sie den Kindersitz vorwärts gerichtet in ihr Auto ein. Führen Sie den diagonalen Teil des Sitzgurtes durch die dunkelrote obere Gurtführung auf die ANDERE Seite des Gurtschlosses (Abb. 6i).

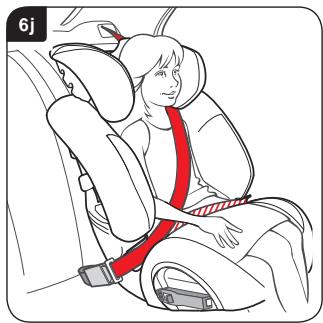

Ziehen Sie den Sitzgurt quer über das Kind und befestigen Sie ihn(Abb. 6j). Der Schoßteil sollte auf den roten Schoßgurtführungen auf beiden Seiten des Kindersitzes liegen. Achten Sie darauf, dass der Gurt nicht verdreht und nicht locker ist. WICHTIG – Der Beckengurt soll möglichst weit vorn und möglichst niedrig über dem Becken des Kindes liegen.

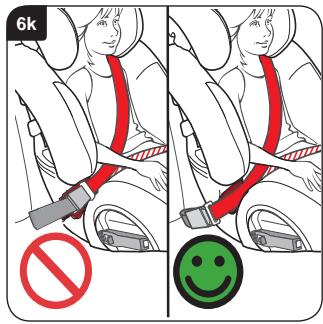

WICHTIG – Prüfen Sie die Lage des Sitzgurtschlosses und achten Sie darauf, dass es nicht um den Kindersitz herum auf die rote Beckengurtführung gezogen ist (Abb. 6k).

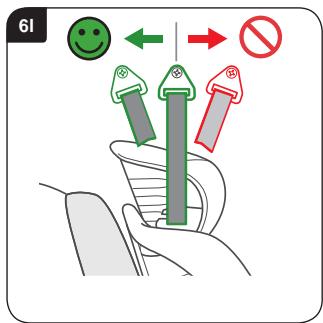

Prüfen Sie die Lage des oberen Sitzgurtverankerungspunktes in Ihrem Fahrzeug (Abb. 6l). Wenn dieser Verankerungspunkt vor dem Kindersitz liegt, sollte er nicht benutzt werden. Versuchen Sie eine andere Stelle im Fahrzeug.

FR Important ! 9-25 kg Groupe 1-2 (env. 9 mois – 6 ans)

FI Tämän kulmaoppaan avulla tarkistetaan tukijalan kulma lattian suhteen.

Stützbeinmontage - Winkelvorlage

DE Verwenden Sie diese Winkelvorlage um den Winkel zwischen Stützbein und Fahrzeugboden zu kontrollieren.

Montage de la jambe de support - Gabarit d’angle

Britax Römer Kindersicherheit GmbH Blaubeurer Straße 71 D-89077 Ulm, Germany
