BEDIENUNGSANLEITUNG HT 600 Flexible Cut AL-KO
Lesen Sie vor Inbetriebnahme diese Bedienungsanleitung durch. Dies ist Voraussetzung für sicheres Arbeiten und störungsfreie Handhabung
■Beachten Sie die Sicherheits- und Warnhinweise in dieser Dokumentation und auf dem Gerät
■Bewahren Sie die Bedienungsanleitung für den Gebrauch auf und geben Sie diese auch an Nachbenutzer weiter
Zeichenerklärung
Achtung!
Genaues Befolgen dieser Warnhinweise kann Personen- und / oder Sachschäden vermeiden.
Spezielle Hinweise zur besseren Verständlichkeit und Handhabung.
Das Kamerasymbol verweist auf Abbildungen.
Inhaltsverzeichnis
Zu diesem Handbuch 4
Produktbeschreibung......4
Sicherheits- und Schutzeinrichtungen ....4
Technische Daten ....6
Sicherheitshinweise....6
Montage....9
Bedienung 9
Reparatur....9
Wartung und Pflege....10
Hilfe bei Störungen 10
Lagerung ....10
Entsorgung 10
EG-Konformitätserklärung 11
Garantie....11
Produktbeschreibung
Bestimmungsgemäße Verwendung
Diese Heckenschere ist ausschließlich zum Beschnitt von Hecken, Sträuchern und Büschen im privaten Bereich bestimmt.
Eine andere oder darüber hinausgehende Verwendung, gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden haftet der Hersteller nicht.
Möglicher Fehlgebrauch
Die Sicherheitseinrichtungen dürfen nicht demontiert oder überbrückt werden, z. B. durch Anbinden der Schalttasten an den Griffbügeln
■Gerät nicht bei Regen und/oder an nassen Hecken und Sträuchern benutzen
■Gerät darf nicht im gewerblichen Einsatz betrieben werden
Sicherheits- und Schutzeinrichtungen
Achtung - Verletzungsgefahr!
Sicherheits- und Schutzeinrichtungen dürfen nicht außer Kraft gesetzt werden!
Kindersicherung
Die Bohrung (5 mm) am hinteren Betätigungshebel ist für ein Vorhängeschloss* vorgesehen (5). Das Vorhängeschloss verhindert ein ungewolltes Auslösen des Gerätes.
* Nicht im Lieferumfang enthalten
Handschutz
Achtung!
Verletzungsgefahr bei nicht montiertem Handschutz!
Gerät nie ohne Handschutz in Betrieb nehmen.
Zweihand - Betätigung
Die Heckenschere kann nur mit beiden Händen gleichzeitig betätigt werden.

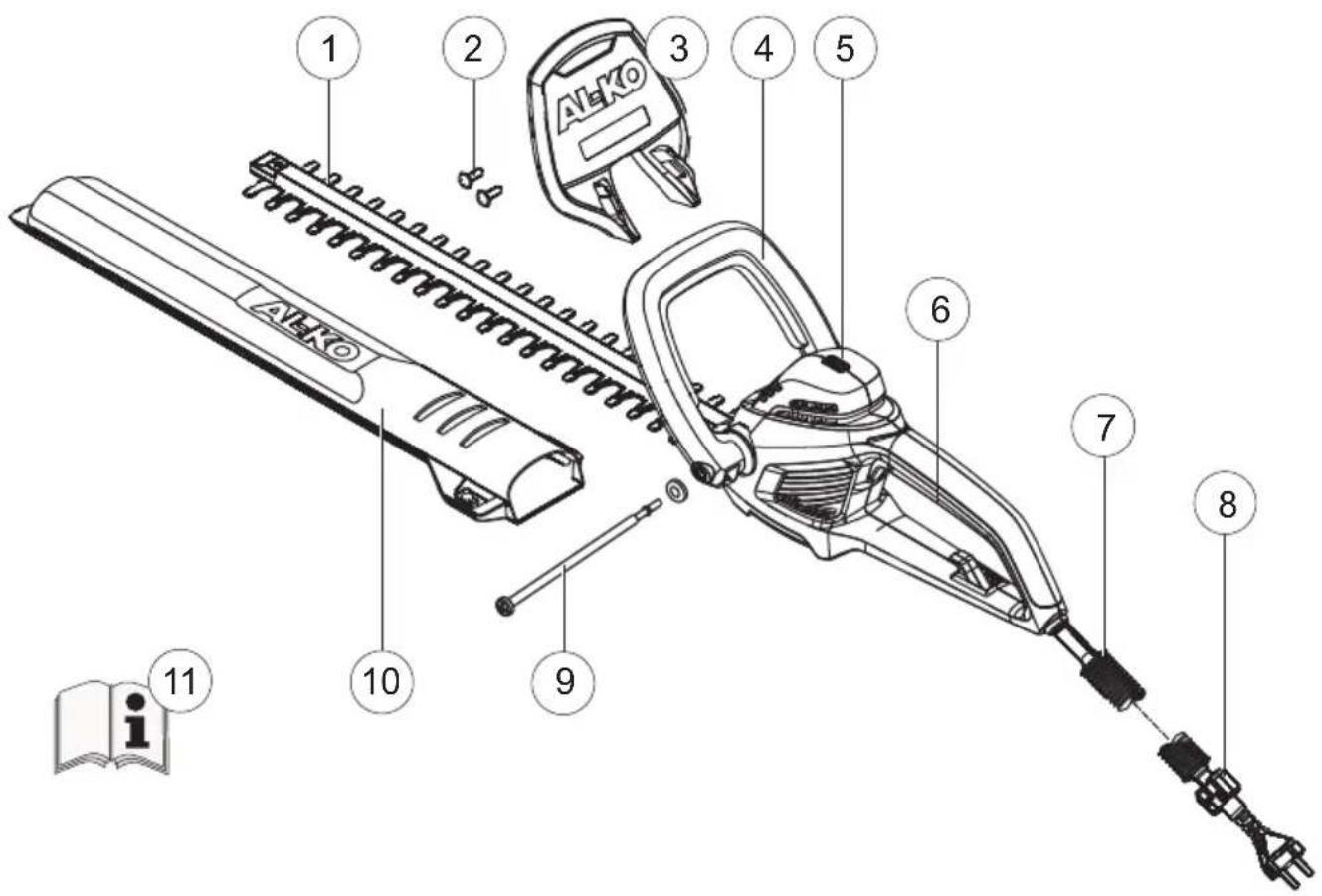

Produktübersicht
| 2 Schrauben für Handschutzmontage 8 Kabelzugentlastung | ||
| 3 Handschutz 9 Spannbolzen, Scheibe für verstellbaren Griffbügel | ||
| 4 vorderer Griffbügel mit Schalttaste 10 Schutzabdeckung | Schneidmesser | |
| 5 Wasserwaage 11 Betriebsanleitung | ||
| 6 hinterer Griffbügel mit Schalttaste | ||
Bedeutung der Symbole auf dem Gerät
Schutzbrille tragen.
Achtung! Besondere Vorsicht bei der Handhabung.
Bedienungsanleitung lesen und danach handeln.
Stecker sofort vom Netz trennen, wenn die Leitung beschädigt oder durchtrennt wurde.
Gerät nicht dem Regen aussetzen.
Technische Daten
| Technische Daten | HT 600 Flexible Cut | HT 700 Flexible Cut |
| Leistungsaufnahme 600 W 700 W | ||
| Messerlänge 600 mm 650 mm | ||
| Schnittstärke 24 mm 24 mm | ||
| Gesamtgewicht 4,1 kg 4,5 kg | ||
| Vibrationswerte am Griff * 4,8 m/s2 4,1 m/s2 | ||
| Netzspannung 230V~240V / 50Hz 230V~240V / 50Hz | ||
| Isolationsklasse | ☐ / II / II | ☐ |
| Leerlaufhubzahl 1700 min | -1 | 1700 min-1 |
| Schalldruckpegel LPA | 90 dB (A) 94 dB(A) |
* Der ausgewiesene Vibrationswert wurde gemäß der Standard-Testmethode gemessen und kann zum Vergleich von Elektrowerkzeugen benutzt werden.
Sicherheitshinweise
Allgemeine Sicherheitshinweise für Elektrowerkzeuge
Achtung!
Der Vibrationswert während des Gebrauchs des Elektrowerkzeuges kann sich vom ausgewiesenen Wert unterscheiden, je nach Einsatz des Gerätes.
Achtung - Verletzungsgefahr!
Sicherheits- und Schutzeinrichtungen dürfen nicht außer Kraft gesetzt werden!
Achtung!
Lesen Sie alle Sicherheitshinweise und Anweisungen.
Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
Achtung - Gefahr durch Strom!
Stecker sofort vom Netz trennen, wenn die Leitung beschädigt oder durchtrennt wurde!
Achtung!
Gerät nur in technisch einwandfreiem Zustand benutzen!
Gerät, Kabel und Stecker vor jedem Gebrauch auf Beschädigungen prüfen, beschädigte Teile müssen in einer Fachwerkstatt repariert oder ersetzt werden.
Arbeitsplatzsicherheit
Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet.
Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen
Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden.
Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können
Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren
Elektrische Sicherheit
Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen.
Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages
■Vermeiden Sie Körperkontakt mit geerdeten Oberfl ächen wie von Rohren, Heizungen, Herden und Kühlschränken.
Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist
Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages
Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steck-dose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen.
Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages
■Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind.
Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages
■Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter.
Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages
Sicherheit von Personen
Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfl uss von Drogen, Alkohol oder Medikamenten stehen.
Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen
■Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille.
Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schulzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen
Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung anschließen, es aufnehmen oder tragen.
Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen
Entfernen Sie Einstellwerkzeuge oder ■ Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten.
Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befi ndet, kann zu Verletzungen führen
Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht.
Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren
■Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen.
Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden
Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden.
Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern
Verwendung und Behandlung des Elektrowerkzeuges
Überlasten Sie das Gerät nicht. Verwen- den Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug.
Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich
Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist.
Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden
Ziehen Sie den Stecker aus der Steckdose, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges
Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben.
Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden
Pfl egen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren.
Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen
■Halten Sie Schneidwerkzeuge scharf und sauber.
Sorgfältig gepfl egte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen
■Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit.
Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen
Service
■ Lassen Sie Ihr Elektrowerkzeug nur von qualifi ziertem Fachpersonal und mit Original-Ersatzteilen reparieren.
Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt
Sicherheitshinweise zur Bedienung
Gerät immer beidhändig bedienen ■
Körper und Kleidung vom Schneidwerk fernhalten
Schnittgut nicht bei laufendem Motor entfernen
Beim Verlassen / Transport des Gerätes:
Gerät ausschalten
Netzstecker ziehen
Schutzabdeckung aufstecken
Gerät nie am Schneidmesser anfassen
Gerät nur am Griff tragen
■Die Haus-Netzspannung muss mit den Angaben zur Netzspannung in den Technischen Daten übereinstimmen
■Immer die spezielle Kabelzugentlastung für das Verlängerungskabel verwenden
Kabel aus dem Schnittbereich fernhalten und immer von der Maschine weg führen
Montage
Das Kamerasymbol verweist auf Abbildungen der Seite 3.
- Befestigen Sie den Handschutz mit beiliegenden Schrauben am Gehäuse (☐ 1).
- Ziehen Sie den Griffbügel leicht auseinander und stecken Sie ihn auf das Gehäuse (☐ 2a). Die Verzahnung muss einrasten.
- Klappen Sie den Kipphebel am Griffbügel ein und halten Sie ihn fest. (2b)
- Stecken Sie den Spannbolzen durch Griffbügel und Gehäuse und schrauben Sie mit der Hand in den Kipphebel ein. (2c)
- Schrauben Sie den Spannbolzen soweit fest, dass Sie den Kipphebel mit wenig Kraftaufwand an den Griffbügel anlegen können.
- Führen Sie das Verlängerungskabel durch die Zugentlastung (3).
Bedienung
Achtung - Verletzungsgefahr!
Das Gerät darf nur nach vollständiger Montage betrieben werden!
Beachten Sie die Sicherheitshinweise zur Bedienung!
Verstellen des vorderen Griffbügels1.
Klappen Sie den Kipphebel ausa.
Bringen Sie den Griffbügel in die ge-b. wünschte Stellung
Klappen Sie den Kipphebel einc.
- Verbinden Sie das Netzkabel mit dem Stromnetz.
- Umfassen Sie mit einer Hand den vorderen, anschließend den hinteren Griffbügel.
- Drücken Sie beide Schalttasten der Griffbügel (☐ 4) - das Gerät läuft an.
- Halten Sie während des Arbeitens beide Schalttasten gedrückt.
- Sobald eine Schalttaste losgelassen wird, schaltet die Heckenschere ab.
Arbeitshinweise
Immer zuerst beide Seiten einer Hecke und anschließend die Oberseite schneiden.
So kann kein Schnittgut in noch nicht bearbeitete Bereiche fallen
Die eingebaute Wasserwaage erleichtert einen geraden Schnitt (c5)
■Hecken sollten immer trapezförmig geschnitten werden. Dies verhindert das Auskahlen der unteren Äste (8)
Reparatur
Reparaturarbeiten dürfen nur kompetente Fachbetriebe oder unsere AL-KO Servicestellen durchführen
Wartung und Pflege
Achtung - Gefahr durch Strom! Vor allen Wartungs- und Pflegearbeiten immer den Netzstecker ziehen!
Achtung - Verletzungsgefahr! Bei Wartungs- und Pflegearbeiten am Schneidmesser immer Arbeitshandschuhe tragen!
- Reinigen Sie nach jedem Einsatz Schneidmesser und Gehäuse mit einer Bürste oder einem Tuch. Kein Wasser und/oder aggressive Reinigungsmittel verwenden - Korrosionsgefahr!
- Ölen Sie den Messerbalken mit einem geeigneten Schutzöl leicht ein.
- Prüfen Sie den festen Sitz aller Schrauben.
- Schneidmesser regelmäßig überprüfen. AL-KO Servicestelle aufsuchen bei:
■Defektem Schneidmesser
Stumpfem Schneidmesser
Übermäßigem Verschleiß
Lagerung
Der Messerschutz kann als Halterung für die Heckenschere an der Wand angebracht werden.
Auf festen Sitz der Schrauben achten! (7)
■Gerät immer mit gezogenem Netzstecker lagern
Gerät nur mit aufgesteckter Schutzabdeckung lagern
Gerät trocken und unzugänglich für Kinder und unbefugte Personen lagern
Gerät mit Vorhängeschloss* sichern (6)
* Nicht im Lieferumfang enthalten
Entsorgung
Ausgediente Geräte, Batterien oder Akkus nicht über den Hausmüll entsorgen!
Verpackung, Gerät und Zubehör sind aus recyclingfähigen Materialien hergestellt und entsprechend zu entsorgen.
Hilfe bei Störungen
| Störung Mögliche Ursache Lösung | ||
| Gerät funktioniert nicht Keine | Stromversorgung Haussicherung / Gerätekabel defekt AL-KO Servicestelle aufsuchen | Verlängerungskabel prüfen |
| Gerät arbeitet mit Unterbrechungen | Verlängerungskabel beschädigt Verlängerungskabel prüfen | |
| Ein/Aus Schalter defekt AL-KO Servicestelle aufsuchen | ||
| Interner Fehler AL-KO Servicestelle aufsuchen | ||
| Motor läuft, Messer bleiben stehen | Interner Fehler AL-KO Servicestelle aufsuchen | |
| Messer werden heiß Fehlende | Schmierung Messer leicht ölen | |
| Messer stumpf AL-KO Servicestelle aufsuchen | ||
| Scharten im Messer AL-KO Servicestelle aufsuchen | ||
Bei Störungen, die nicht in dieser Tabelle aufgeführt sind oder die Sie nicht selbst beheben können, wenden Sie sich bitte an unseren zuständigen Kundendienst.
EG-Konformitätserklärung
Hiermit erklären wir, dass dieses Produkt, in der von uns in Verkehr gebrachten Ausführung, den Anforderungen der harmonisierten EU-Richtlinien, EU-Sicherheitsstandards und den produktspezifischen Standards entspricht.
Produkt
Elektro-Heckenschere
Seriennummer
G 2402405
Typ
HT 600 Flexible Cut
HT 700 Flexible Cut
Schallleistungspegel
gemessen / garantiert
HT 600 Flexible Cut 107 / 107 dB(A)
HT 700 Flexible Cut 103 / 103 dB(A)
Hersteller
AL-KO Geräte GmbH
Ichenhauser Str. 14
D-89359 Kötz
EU-Richtlinien
98/37/EG (bis 28.12.09)
2006/42/EG (ab 29.12.09)
2006/95/EG
2004/108/EG
2000/14/EG
Konformitätsbewertung
2000/14/EG, Anhang V
Bevollmächtigter
Anton Eberle
Ichenhauser Str. 14
D-89359 Kötz
Harmonisierte Normen
EN 60745-2-15
Kötz, 20.10.2009
Etwaige Material- oder Herstellungsfehler am Gerät beseitigen wir während der gesetzlichen Verjährungsfrist für Mängelansprüche entsprechend unserer Wahl durch Reparatur oder Ersatzlieferung. Die Verjährungsfrist bestimmt sich jeweils nach dem Recht des Landes, in dem das Gerät gekauft wurde.
Unsere Garantiezusage gilt nur bei: Die Garantie erlischt bei:
Sachgemäßer Behandlung des Gerätes ■
Beachtung der Bedienungsanleitung ■
Verwendung von Original-Ersatzteilen ■
Reparaturversuchen am Gerät ■
Technischen Veränderungen am Gerät ■
nicht bestimmungsgemäßer Verwendung
(z. B. gewerblicher oder kommunaler Nutzung)
Von der Garantie ausgeschlossen sind:
Lackschäden, die auf normale Abnutzung zurückzuführen sind
■ Verschleißteile, die auf der Ersatzteilkarte mit Rahmen XXX XXX (X) gekennzeichnet sind
- Verbrennungsmotoren – Für diese gelten die separaten Garantiebestimmungen der jeweiligen Motorenhersteller
Im Garantiefall wenden Sie sich bitte mit dieser Garantieerklärung und dem Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle. Durch diese Garantiezusage bleiben die gesetzlichen Mängelansprüche des Käufers gegenüber dem Verkäufer unberührt.
About this handbook
Technische gegevens ....22
