HT 600 Flexible Cut - Tagliasiepi AL-KO - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo HT 600 Flexible Cut AL-KO in formato PDF.
| Tipo di prodotto | Tagliasiepi elettrico |
| Marca | AL-KO |
| Modello | HT 600 Flexible Cut |
| Lunghezza lama | 600 mm |
| Spessore di taglio massimo | 24 mm |
| Consumo corrente | 600 W |
| Tensione di rete | 230 V ~ 240 V / 50 Hz |
| Velocità di taglio a vuoto | 1700 min⁻¹ |
| Livello di pressione sonora (LPA) | 90 dB(A) |
| Livello di vibrazioni (maniglia) | 4,8 m/s² |
| Peso totale | 4,1 kg |
| Classe di isolamento | II (doppio isolamento) |
| Alimentazione | Rete con cavo |
| Utilizzo previsto | Taglio non professionale di siepi, cespugli e arbusti |
| Impugnatura regolabile | Sì, con leva a bilanciere |
| Livella a bolla integrata | Sì |
| Dispositivi di sicurezza | Comando a due mani, paramani, lucchetto di protezione bambini (non incluso) |
| Manutenzione | Pulire le lame dopo l'uso, lubrificare con olio adatto, controllare le viti |
| Riparabilità | Servizio assistenza AL-KO o officina specializzata |
| Garanzia | Garanzia legale secondo il paese di acquisto |
Domande frequenti - HT 600 Flexible Cut AL-KO
Domande degli utenti su HT 600 Flexible Cut AL-KO
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Tagliasiepi in formato PDF gratuitamente! Trova il tuo manuale HT 600 Flexible Cut - AL-KO e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. HT 600 Flexible Cut del marchio AL-KO.
MANUALE UTENTE HT 600 Flexible Cut AL-KO
Riguardo questo manuale
Leggere attentamente queste istruzioni prima di mettere in funzione la macchina. Ciò è la premessa per lavorare in sicurezza e per un uso privo di inconvenienti.
Attenersi alle indicazioni di sicurezza e alle avvertenze riportate in questa documentazione e sull'apparecchio.
Custodire le istruzioni d'uso per potersene servire all'occorrenza e consegnarle anche ai possessori successivi.
Legenda
Attenzione!
Attenendosi strettamente a queste avvertenze si possono evitare danni a cose e/o persone.
Note speciali per una migliore comprensione e un migliore utilizzo.
Il simbolo della macchina fotografica rimanda a illustrazioni.
Sommario
Riguardo questo manuale ....52
Descrizione del prodotto ....52
Dispositivi di sicurezza e di protezione ....52
Dati tecnici ....54
Avvertenze di sicurezza ....54
Montaggio....57
Operatività 57
Riparazione ....57
Manutenzione....58
Aiuto per la risoluzione dei malfunzionamenti più comuni ....58
Conservazione....58
Smaltimento....58
Garanzia....59
Descrizione del prodotto
Impiego conforme agli usi previsti
Questo tagliasiepi è destinato esclusivamente al taglio di siepi, cespugli e arbusti di privati.
Qualsiasi altro uso è da ritenersi non conforme alle prescrizioni. Il produttore non sarà responsabile per i danni da ciò derivanti.
Possibili usi errati
I dispositivi di sicurezza non devono essere smontati né elusi, per es. legando i pulsanti di comando all'impugnatura
■ Non utilizzare la macchina in caso di pioggia e/o su siepi e cespugli bagnati
La macchina non è destinata all'uso professionale.
Dispositivi di sicurezza e di protezione
Attenzione - Pericolo di infortuni!
Non disattivare i dispositivi di sicurezza e di protezione!
Sicura bambini
Il foro (5 mm) della leva di azionamento posteriore è provvisto di lucchetto* (☐ 5). Il lucchetto impedisce un'attivazione involontaria della macchina.
* Non compreso nella fornitura
Paramano
Attenzione!
Pericolo di infortuni in assenza del paramano! Non mettere mai in funzione la macchina senza paramano.
Azionamento a due mani
Il tagliasiepi può essere azionato solo con entrambe le mani.

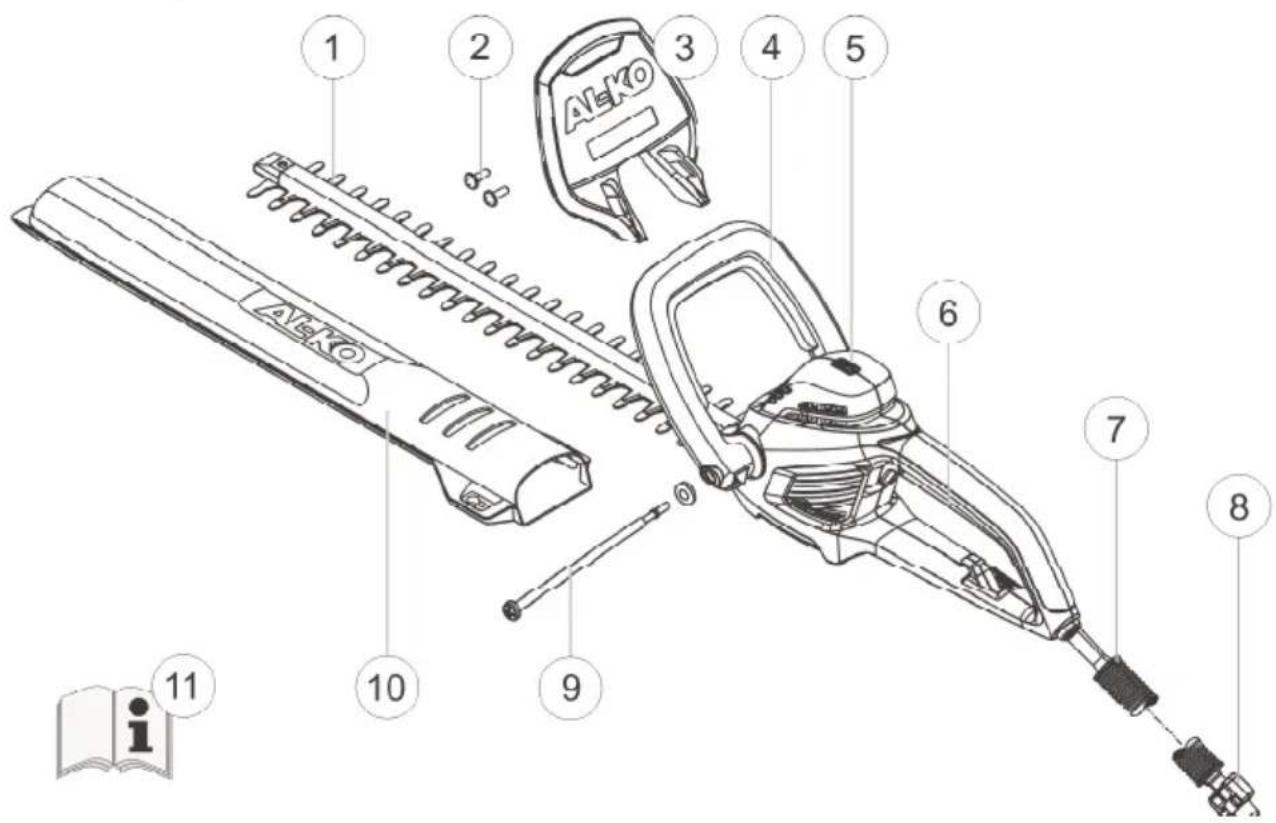

Schema del prodotto
| 1 Lama 7 Cavo di sicurezza | ||
| 2 Viti per il montaggio del paramano 8 Dispositivo antistrappo | ||
| 3 Paramano 9 Perno tenditore e rondella per l'impugnatura | regolabile | |
| 4 Impugnatura anteriore con pulsante di comando 10 Copertura lama | ||
| 5 Livella a bolla 11 Istruzioni per l'uso | ||
| 6 Impugnatura posteriore con pulsante di comando | ||
Significato dei simboli sulla macchina
Indossare occhiali protettivi.
Attenzione! Particolare attenzione durante l'impiego.
Leggere e seguire le indicazioni del Libretto di istruzioni.
Staccare immediatamente la spina dall'alimentazione elettrica se il cavo è stato danneggiato o tagliato.
Non esporre la macchina alla pioggia.
Dati tecnici
| Dati tecnici | HT 600 Flexible Cut | HT 700 Flexible Cut |
| Potenza assorbita 600 W 700 W | ||
| Lunghezza lama 600 mm 650 mm | ||
| Potenza di taglio 24 mm 24 mm | ||
| Peso totale 4,1 kg 4,5 kg | ||
| Valori di vibrazione nell'impugnatura * 4,8 m/s 2 4,1 m/s 2 | ||
| Tensione di alimentazione 230V~240V / 50Hz 230V~240V / 50Hz | ||
| Classe di isolamento | ☐ / II / II | ☐ |
| Cadenza al minimo 1700 min | -1 | 1700 min -1 |
| Livello di pressione acustica LPA | 90 dB (A) 94 dB(A) |
* Il valore di vibrazione indicato è stato misurato secondo il metodo di prova standard e può essere utilizzato per il confronto con utensili elettrici.
Avvertenze di sicurezza
Indicazioni di sicurezza generali per gli utensili elettrici
Attenzione!
Il valore di vibrazione durante l'uso dell'utensile elettrico può differire dal valore indicato a seconda dell'impiego dell'apparecchio.
Attenzione - Pericolo di infortuni!
Non disattivare i dispositivi di sicurezza e di protezione!
Attenzione!
Leggere tutte le indicazioni di sicurezza e le
istruzioni.
La mancata osservanza delle indicazioni di sicurezza può essere causa di scosse elettriche, incendi e/o lesioni gravi.
Custodire tutte le indicazioni di sicurezza e le istruzioni per usi futuri.
Attenzione - Pericolo corrente elettrica!
Staccare immediatamente la spina dall'alimentazione elettrica se il cavo è stato danneggiato o spezzato!
Attenzione!
Utilizzare la macchina solo in condizioni tecniche perfette!
Prima di ogni uso controllare che macchina, cavo e spina non siano danneggiati, le parti danneggiate devono essere riparate o sostituite in un'officina specializzata.
Sicurezza del luogo di lavoro
Mantenere la zona di lavoro pulita e ben illuminata.
Il disordine o le zone di lavoro non illuminate possono essere causa di infortuni.
Non lavorare con l'utensile elettrico in zone a rischio di esplosione in cui si trovano liquidi, gas o polveri infiammabili.
Gli utensili elettrici generano scintille che possono infiammare la polvere o i vapori.
Durante l'uso dell'utensile elettrico, mantenere lontani bambini e altre persone. In caso di distrazione si può perdere il controllo dell'apparecchio.
Sicurezza elettrica
La spina di collegamento dell'utensile elettrico deve adattarsi alla presa. Non modificare la spina in alcun modo. Non utilizzare adattatori per spine con utensili elettrici provvisti di protezione di terra.
Le spine non modificate e le prese adatte riducono il rischio di scossa elettrica.
Evitare il contatto del corpo con superfici collegate a massa quali quelle di tubi, termosifoni, fornelli e frigoriferi.
Se il proprio corpo è collegato a massa, aumenta il rischio di scossa elettrica.
Mantenere gli utensili elettrici al riparo da pioggia o umidità. La penetrazione di acqua in un utensile elettrico aumenta il rischio di scossa elettrica.
Non utilizzare il cavo per altri scopi, ad esempio per trasportare l'utensile elettrico, per appenderlo o per staccare la spina dalla presa. Mantenere il cavo lontano da calore, olio, spigoli taglienti o parti dell'apparecchio in movimento.
I cavi danneggiati o aggrovigliati aumentano il rischio di scossa elettrica.
Quando si lavora all'aperto con un utensile elettrico, utilizzare solo prolunghe idonee ad ambienti esterni.
L'uso di una prolunga idonea ad ambienti esterni riduce il rischio di scossa elettrica.
Qualora non fosse possibile evitare di utilizzare l'utensile elettrico in un ambiente umido, utilizzare un interruttore differenziale.
L'uso di un interruttore differenziale riduce il rischio di scossa elettrica.
Sicurezza delle persone.
Prestare attenzione, badare a ciò che si fa e mettersi al lavoro con un utensile elettrico usando giudizio. Non utilizzare utensili elettrici quando si è stanchi o sotto l'influsso di droghe, alcol o medicinali.
Un attimo di disattenzione nell'uso dell'utensile elettrico può causare lesioni gravi.
Indossare un'attrezzatura di protezione personale e sempre occhiali protettivi.
Indossando un'attrezzatura di protezione personale come mascherina, scarpe di sicurezza antiscivolo, elmetto o paraorecchi, a seconda del tipo d'impiego dell'utensile elettrico, si riduce il rischio di lesioni.
Evitare la messa in funzione involontaria. Prima di collegare l'utensile elettrico all'alimentazione di corrente, di prenderlo o di trasportarlo, sincerarsi che sia spento.
Se si trasporta l'utensile elettrico tenendo il dito sull'interruttore o si collega l'apparecchio acceso all'alimentazione di corrente, possono verificarsi infortuni.
Prima di accendere l'utensile elettrico, rimuovere utensili di regolazione e chiavi per dadi.
Un utensile o chiave situato in una parte rotante dell'apparecchio può causare lesioni.
Evitare posture innaturali. Assicurarsi di poggiare in modo sicuro sul suolo e mantenere sempre l'equilibrio.
In situazioni inattese, ciò consente di controllare meglio l'utensile elettrico.
Indossare indumenti adeguati. Non indossare indumenti ampi né ornamenti. Mantenere capelli, indumenti e guanti lontani dalle parti in movimento.
Gli indumenti non aderenti, gli ornamenti o i capelli lunghi possono venire afferrati dalle parti in movimento.
Se è possibile montare dispositivi per l'aspirazione e la raccolta della polvere, assicurarsi che siano collegati e che vengano utilizzati correttamente.
L'impiego di un dispositivo per l'aspirazione delle polveri può ridurre i rischi legati alla polvere.
Uso e maneggio dell'utensile elettrico.
Non sovraccaricare l'apparecchio. Utilizzare l'utensile elettrico destinato al proprio lavoro.
Con l'utensile elettrico adatto si lavora meglio e con maggiore sicurezza nel campo di applicazione indicato.
Non utilizzare utensili elettrici con l'interruttore difettoso.
Un utensile elettrico che non è più possibile accendere o spegnere è pericoloso e deve essere riparato.
Prima di regolare l'apparecchio, sostituire accessori o mettere da parte l'apparecchio, staccare la spina dalla presa. Questa precauzione impedisce l'avviamento involontario dell'utensile elettrico.
Mantenere gli utensili elettrici non utilizzati fuori della portata dei bambini. Non consentire l'uso dell'apparecchio a persone che non ne abbiano dimestichezza o che non abbiano letto queste istruzioni.
Gli utensili elettrici sono pericolosi se utilizzati da persone inesperte.
Sottoporre gli utensili elettrici a cure meticolose. Controllare se le parti mobili funzionano correttamente e non restano bloccate e se vi sono parti rotte o danneggiate al punto da compromettere il funzionamento dell'utensile elettrico. Prima di usare l'apparecchio, far riparare le parti danneggiate.
Molti infortuni sono causati da utensili elettrici sottoposti ad una manutenzione insufficiente.
Mantenere gli utensili da taglio affilati e puliti.
Gli utensili da taglio sottoposti a cure meticolose e affilati si bloccano di meno e sono più facili da usare.
Utilizzare l'utensile elettrico, gli accessori, le parti intercambiabili ecc. secondo le presenti istruzioni. Nell'uso, tener conto delle condizioni di lavoro e dell'azione da svolgere.
L'uso degli utensili elettrici per applicazioni diverse da quelle previste può portare a situazioni pericolose.
Servizio di assistenza
Affidare la riparazione dell'utensile elettrico solo a personale tecnico qualificato che faccia uso di ricambi originali.
In questo modo si garantisce il mantenimento della sicurezza dell'utensile elettrico.
Norme di sicurezza per l'uso
Maneggiare la macchina sempre con entrambe le mani.
Tenere corpo e indumenti lontani dalla lama. Non rimuovere il materiale tagliato quando il motore è acceso.
■ Quando si ripone o trasporta la macchina:
Spegnere la macchina.
Staccare la spina di alimentazione.
Infilare la copertura.
■ Non afferrare mai la macchina dalla lama.
■ Trasportare la macchina solo dall'impugnatura.
La tensione della rete domestica deve coincidere con le indicazioni sulla tensione di rete riportate nei dati tecnici.
Utilizzare sempre lo speciale dispositivo antistrappo per la prolunga.
Tenere lontano il cavo dall'area di taglio e farlo passare sempre lontano dalla macchina.
Montaggio.
Il simbolo della macchina fotografica rimanda a illustrazioni a pagina 3.
- Fissare il paramano al corpo utilizzando le viti in dotazione (☐ 1).
- Aprire un poco l'impugnatura e inserirla nel corpo (2a). La dentatura deve scattare in posizione.
- Aprire il bilanciere dell'impugnatura verso l'esterno e mantenerlo fermo. (☐ 2b)
- Inserire il perno tenditore attraverso l'impugnatura e il corpo e avvitarlo a mano nel bilanciere. (2c)
- Avvitare saldamente il perno tenditore finché sia possibile far aderire il bilanciere all'impugnatura esercitando una forza ridotta.
- Passare il cavo di prolunga attraverso il dispositivo antistrappo (3).
Operatività
Attenzione - Pericolo di infortuni!
La macchina deve essere azionata solo dopo essere stata completamente montata! Rispettare le indicazioni di sicurezza per l'uso!
Regolazione dell'impugnatura anteriore 1.
Aprire il bilanciere a.
Portare l'impugnatura nella posizione desiderata b.
Chiudere il bilanciere c.
- Collegare il cavo di rete alla rete elettrica.
- Afferrare con una mano l'impugnatura anteriore, poi quella posteriore.
- Premere i due pulsanti delle maniglie (☐ 4) - l'apparecchio si accende.
- Durante il lavoro, mantenere premuti i due pulsanti.
- Non appena si rilascia un pulsante, il tagliasiepi si spegne.
Indicazioni per il lavoro
Tagliare sempre prima i due lati della siepe, successivamente la parte superiore. In questo modo il materiale tagliato non cade sulle zone non ancora potate
La livella a bolla integrata agevola il taglio rettilineo (C5)
Le siepi dovrebbero essere tagliate sempre in forma trapezoidale. Ciò impedisce che i rami inferiori diventino meno spessi (8)
Riparazione
Le riparazioni devono essere eseguite solo da aziende specializzate o dai nostri Centri assistenza AL-KO
Manutenzione
Attenzione - Pericolo corrente elettrica!
Prima di qualunque lavoro di manutenzione e cura scollegare la spina di alimentazione!
Attenzione - Pericolo di infortuni!
Per qualunque intervento di manutenzione e cura della lama, indossare sempre guanti da lavoro!
- Dopo ogni utilizzo pulire sempre la lama e il corpo del tagliasiepi con una spazzola o un panno. Non utilizzare acqua né detergenti aggressivi - rischio di corrosione!
- Oliare leggermente la barra della lama con un olio protettivo adatto.
- Controllare che tutte le viti siano serrate.
- Controllare regolarmente la lama. Rivolgersi ad un Centro assistenza AL-KO nei seguenti casi:
Lama difettosa, lama smussata, usura eccessiva.
Conservazione
La copertura della lama può essere applicata alla parete e usata per riporre il tagliasiepi.
Assicurarsi che le viti siano ben salde!
Conservare la macchina sempre con la spina di alimentazione staccata.
Conservare la macchina sempre con la copertura di protezione applicata.
Asciugare la macchina e conservarla fuori dalla portata di bambini e persone non autorizzate all'uso.
Assicurare la macchina con un lucchetto* (©6).
* Non compreso nella fornitura.
Smaltimento
Non smaltire vecchie macchine, pile o batterie con i rifiuti domestici!
Imballaggio, macchina e accessori sono prodotti con materiali riciclabili e devono essere smaltiti di conseguenza.
Aiuto per la risoluzione dei malfunzionamenti più comuni
| Malfunzionamento Possibili cause Soluzione | ||
| La macchina non funziona | Nessuna alimentazione elettrica | Controllare la valvola di sicurezza / la prolunga |
| Cavo della macchina guasto Consultare un Centro assistenza AL-KO | ||
| La macchina funziona irregolarmente | Prolunga danneggiata Controllare la prolunga | |
| Interruttore on/off guasto Consultare un Centro assistenza AL-KO | ||
| Guasto interno Consultare un Centro assistenza AL-KO | ||
| Il motore è acceso, ma la lama rimane ferma | Guasto interno Consultare un Centro assistenza AL-KO | |
| La lama si surriscalda | Assenza di lubrificazione | Oliare leggermente la lama |
| Lama senza fi lo Consultare un Centro assistenza AL-KO | ||
| Intaccature nella lama Consultare un Centro assistenza AL-KO | ||
In presenza di anomalie che non siano riportate in tabella o che non si è in grado di eliminare, rivolgersi al nostro Servizio assistenza clienti di zona.
Dichiarazione di conformità CE
Con la presente si dichiara che il presente prodotto, nella versione da noi messa in commercio, è conforme ai requisiti delle direttive UE armonizzate, degli standard di sicurezza UE e gli standard specifici del prodotto.
Prodotto
Tagliasiepi elettrico
Numero di serie
G 2402405
Tipo
HT 600 Flexible Cut
HT 700 Flexible Cut
Costruttore
AL-KO Geräte GmbH
Ichenhauser Str. 14
D-89359 Kötz
Direttive UE
98/37/CE (fino al 28.12.09)
2006/42/CE (dal 29.12.09)
2006/95/CE
2004/108/CE
2000/14/CE
Delegato
Anton Eberle
Ichenhauser Str. 14
D-89359 Kötz
Norme armonizzate
EN 60745-2-15
EN 60745-2-5/AB
Livello di potenza acustica
misurato / garantito
HT 600 Flexible Cut 107 / 107 dB(A)
HT 700 Flexible Cut 103 / 103 dB(A)
Valutazione di conformità
2000/14/CE, Appendice V
Kötz, 20.10.2009
Qualsiasi difetto del materiale o di fabbricazione sarà eliminato durante il periodo di garanzia previsto dalla legge, a nostra scelta, tramite riparazione o sostituzione. Il periodo di garanzia dipende dalle leggi del paese in cui viene acquistata la macchina.
La nostra garanzia è valida solo nei seguenti casi: La garanzia decade nei seguenti casi:
Sono esclusi dalla garanzia:
Danni alla vernice riconducibili alla normale usura
■ Particolari soggetti a usura, che sulla scheda ricambi siano contrassegnati da XXX XXX (X)
Motori a combustione – Per questi valgono le norme di garanzia del produttore del motore
Per richiedere una prestazione in garanzia rivolgersi - con questa dichiarazione e lo scontrino dell'acquisto - al rivenditore o al Centro assistenza autorizzato più vicino. La presente garanzia lascia invariate le rivendicazioni di garanzia legali dell'acquirente nei riguardi del venditore.
- RIGUARDO QUESTO MANUALE
- LEGENDA
- ATTENZIONE
- SOMMARIO
- DESCRIZIONE DEL PRODOTTO
- IMPIEGO CONFORME AGLI USI PREVISTI
- POSSIBILI USI ERRATI
- DISPOSITIVI DI SICUREZZA E DI PROTEZIONE
- ATTENZIONE - PERICOLO DI INFORTUNI
- SICURA BAMBINI
- PARAMANO
- AZIONAMENTO A DUE MANI
- SIGNIFICATO DEI SIMBOLI SULLA MACCHINA
- AVVERTENZE DI SICUREZZA
- ATTENZIONE - PERICOLO CORRENTE ELETTRICA
- SICUREZZA DEL LUOGO DI LAVORO
- SICUREZZA ELETTRICA
- SICUREZZA DELLE PERSONE
- USO E MANEGGIO DELL'UTENSILE ELETTRICO
- SERVIZIO DI ASSISTENZA
- NORME DI SICUREZZA PER L'USO
- MONTAGGIO
- OPERATIVITÀ
- INDICAZIONI PER IL LAVORO
- RIPARAZIONE
- MANUTENZIONE
- CONSERVAZIONE
- SMALTIMENTO
- DICHIARAZIONE DI CONFORMITÀ CE
- PRODOTTO
- NUMERO DI SERIE
- TIPO
- COSTRUTTORE
- DIRETTIVE UE
- DELEGATO
- NORME ARMONIZZATE
- LIVELLO DI POTENZA ACUSTICA
- VALUTAZIONE DI CONFORMITÀ
Marca : AL-KO
Modello : HT 600 Flexible Cut
Categoria : Tagliasiepi
