BEDIENUNGSANLEITUNG DJM-800 PIONEER

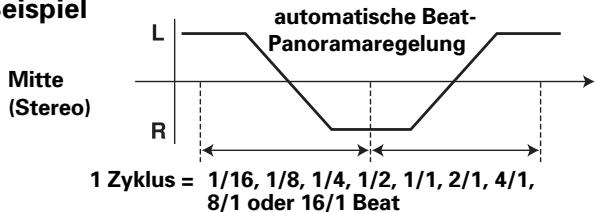

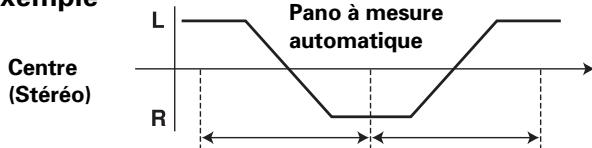

Example
1 cycle = 1/16, 1/8, 1/4, 1/2, 1/1, 2/1, 4/1, 8/1

ou 16/1 mesure

5. Auto TRANS

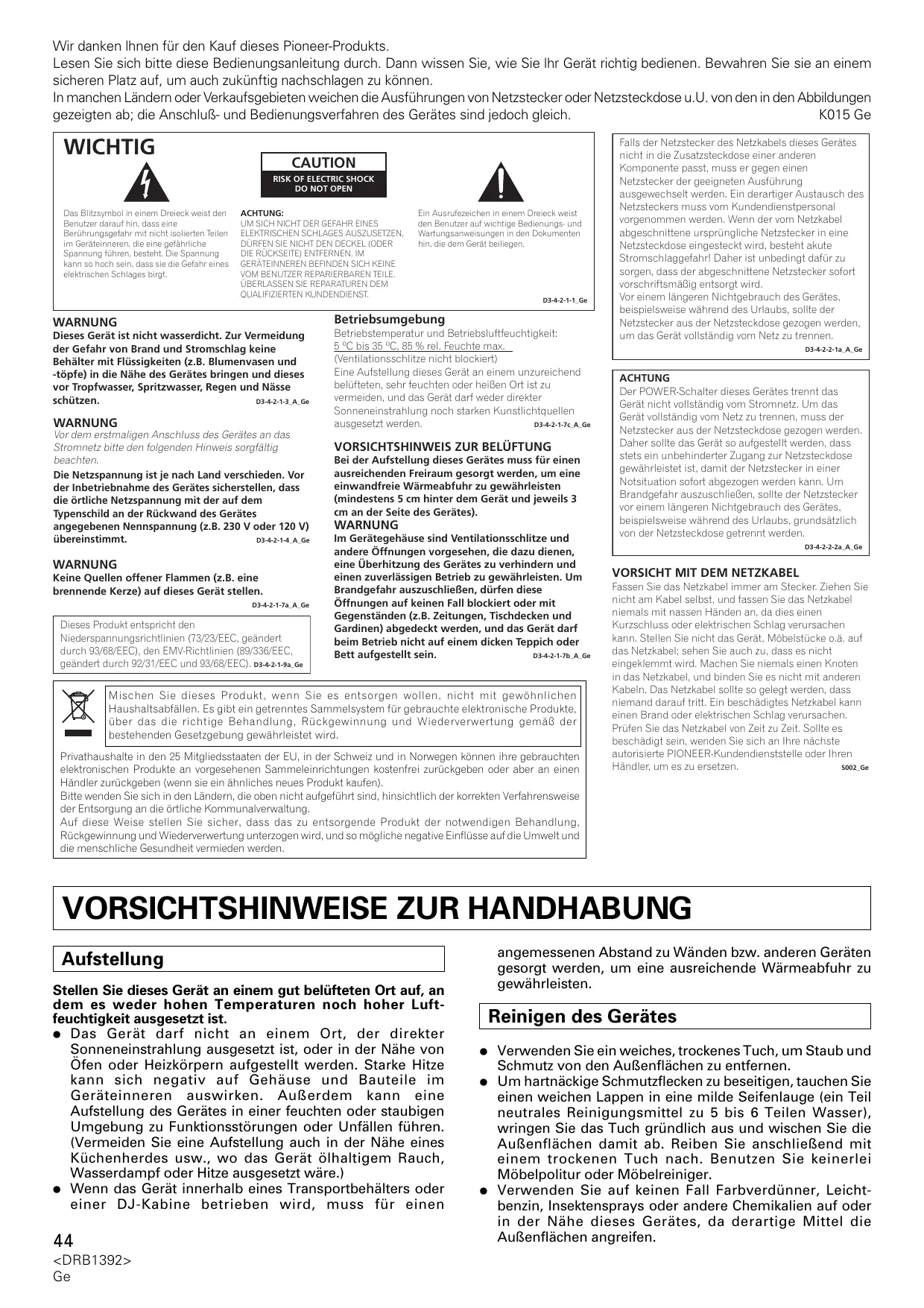

Wir danken Ihnen für den Kauf theses Pioneer-Produkts.

Lesen Sie sichitte dese Bedienungsanleitung durch. Dann wnen Sie, wie Sie Ihr Gerat richtig bedienen.Bewahren Sie sie an einem sicheren Platz auf, um auch zukunftig nachschlagen zu konnen.

In manchen Ländern oder Verkaufsgebieten weichen die Ausführungen von Netzstecker oder Netzsteckdose u.U. von den in den Abbildungen

gezeigten ab; die Anschluß- und Bedienungsverfahren des Gerätes sind jedoch gleich.

WICHTIG

Das Blitzsymbol in einem Dreieck weist den Benutzer darauf hin, dass eine

Berhunungsgafm mit nicht isolierten Teilen im Geräteinner, die eine gefährliche

Spannung führen, besteht. Die Spannung kann so hoch sein, dass sie die Gefahr eines elektrischen Schlages birtg.

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

Ein Ausrufezeichen in einem Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungsanweisungen in den Dokumenten hin, die dem Gerät beiliegen.

WARNING

Dieses Gerät ist nicht wasserdicht. Zur Vermeidung der Gefahr von Brand und Stromschlag keine Behälter mit Flüssigkeiten (z.B. Blumenvasen und -topfe) in die Nähe des Gerätes bringen und these vor Tropfwasser, Spritzwasser, Regen und Nasse schützen. D3-4-2-1-3.A.G

D3-4-2-1-3_A_Ge

WARNING

Vor dem erstmaligen Anschluss des Gerätes an das Stromnetzitte den folgenden Hinweis sorgfältig beachten.

Die Netzspannung ist je nach Land verschiedene. Vor der Inbetriebnahme des Gerätes sicherstellen, dass die örtliche Netzspannung mit der auf dem Typenschild an der Rückwand des Gerätes angegebenen Nennspannung (z.B. 230 V oder 120 V) übereinstimmt. D3-4-2-1-4.A.Ge

WARNING

Keine Quellen offener Flammen (z.B. eine brennende Kerze) auf这点 Gerät stellen.

D3-4-2-1-7a_A_Ge

Dieses Produkt entspricht den Niederspanningsrichtlinien (73/23/EEC, geändert durch 93/68/EEC), den EMV-Richtlinien (89/336/EEC, geändert durch 92/31/EEC und 93/68/EEC). D3-4-2-1-9a_Ge

Betriebsumgebung

Betriebstemperatur und Betriebsluftfeuchigkeit: 5^ bis 35^ , 85% rel. Feuchte max. (Ventilationschlitze nicht blockiert)
Eine Aufstellung these Gerät an einem unzureic belufteten, sehr feuchten oderHEYer Ort ist zu vermeiden, und das Gerät darweder direkter Sonneneinstruhlung noch starken Kunstlichtque ausgesetzt werden. D3-4-2

VORSICHTSHINWEIS ZUR BELUFTUNG

Bei der Aufstellung这点 Gerätes muss für einen ausreichenden Freiraum gesorgt werden, um eine einwandfreie Wärmeabfuhr zu gewährleisten (mindestens 5 cm hinter dem Gerät und jeweils 3 cm an der Seite des Gerätes).

WARNING

Im Gerätegehause sind Ventilationsschitze und andere Öffnungen vorgesehen, die dazu denen, eine Überhitzung des Gerätes zu verhindern und einen zuverländigen Betrieb zu gewährleisten. Um Brandgefahr auszuschreiben, davon diese Öffnungen auf keine Fall blockiert oder mit Gegenständen (z.B. Zeitungen, Tischdecken und Gardinen) abgedeckt werden, und das Gerätarf beim Betrieb nicht auf einem dicken Teppich oder Bett aufgestellt sein. D3-4-2-1-7b.A.O

Mischen Sie这点es Produkt, wenn Sie es entsorgen wollen, nicht mit gewöhnlichen Haushaltsabfallen. Es gibt ein getrenntes Sammelsystem für gebrauchte elektronische Produkte, über das die richtige Behandlung, Rückgewinnung und Wiederverwertung gemäß der bestehenden Gesetzgebung gewährleistet wird.

Privathaushalte in den 25Mitgliedssstaaten der EU, in der Schweiz und in Norwegen konnen ihre gebrauchten elektronischen Produkte an vorgesehenen Sammeleinrichtungen kostenfrei zurückgeben oder aber an einen Handler zurückgeben (weni sie ein ahnhliches neues Produktkaufen).

Bitte wenden Sie sich in den Ländern, die oben nicht aufgeführ ist, hinsichtlich der korrekten Verfahrensweise der Entsorgung an die örtliche Kommunalverwaltung.

Auf diese Weise stellen Sie sicher, dass das zu entsorgende Produkt der notwendigen Behandlung, Rückgewinnung und Wiederverwertung unterzogen wird, und so möglichene negative Einflüsse auf die Umwelt und die menschliche Gesundheit vermieden werden.

D3-4-2-1-1_ Ge

Falls der Netzstecker des Netzkabels diesen Gerätes nicht in die Zusatzsteckdose einer anderen Komponente passst, muss er gegen einen

Netzstecker der geeigneten Ausführung ausgewechselt werden. Ein derartiger Austausch des Netzsteckers muss vom Kundendienstpersonal vorgenommen werden. Wenn der vom Netzkabel abgeschmittene ursprüngliche Netzstecker in eine Netzesteckdose eingesteckt wird, besteht akute Stromschlaggefahr! Daher ist unbedingt damit zu sorgen, dass der abgeschmittene Netzstecker sofort vorschrittsmäßig entsorgt wird.

Vor einem längeren Nichtgebrauch des Gerätes, beispiselsweise während des Urlaubs, sollte der Netzstecker aus der Netzsteckdose gezogen werden, um das Gerät vollständig vom Netz zu trennen.

D3-4-2-2-1a_A_Ge

ACHTUNG

Der POWER-Schalter these Gerätes trennt das Gerät nicht vollständig vom Stromnetz. Um das Gerät vollständig vom Netz zu trennen, muss der Netzstecker aus der Netzsteckdose gezogen werden. Daher soll das Gerät so aufgestellt werden, dass stets ein unbehinderter Zugang zur Netzsteckdose gewährleistet ist, damit der Netzstecker in einer Notsituation sofort abgezogen werden kann. Um Brandgefahr auszuschreiben, sollte der Netzstecker vor einem längeren Nichtergebrauch des Gerätes, beispisswise während des Urlaubs, grundsätzlich von der Netzsteckdose getrennt werden.

D3-4-2-2-2a_A_Ge

VORSICHT MIT DEM NETZKABEL

Fassen Sie das Netzkabel immer am Stecker. Ziehen Sie nicht am Kabel selbst, und fassen Sie das Netzkabel niemals mit nassen Handen an, da die einen Kurzschluss oder elektrischen Schlag verursachen kann. Stellen Sie nicht das Gerät, Möbelstücke o.a. auf das Netzkabel; sehen Sie auch zu, dass es nicht eingeklemmt wird. Machen Sie niemals einen Knoten in das Netzkabel, und binden Sie nicht mit anderen Kabeln. Das Netzkabel sollte so gelegt werden, dass niemand darauf tritt. Ein beschädigtes Netzkabel kann einen Brand oder elektrischen Schlag verursachen. Prüfen Sie das Netzkabel von Zeit zu Zeit. Sollte es bescheidigt sein, wenden Sie sich an ihre{nachste autorisierte PIONEER-Kundendienstelle oder ihren Handler, um es zu ersetzen.

VORSICHTSHINWEISE ZUR HANDHABUNG

Aufstellung

Stellen Sie these Gerät an einem gut belufteten Ort auf, an dem es weder hohen Temperatren noch hoher Luft-feuchtigkeit ausgesetzt ist.

• Das Gerätarf nicht an einem Ort, der direkter Sonneneinstrahlung ausgesetzt ist, oder in der Höhe von Öfen oder Heizkörpern aufgestellt werden. Starke Hitze kann sich negativ auf Gehäuse und Bauteile im Geräteinneren auswirken. Außer dem kann eine Aufstellung des Gerätes in einer feuchten oder staubigen Umgebung zu Funktionstörungen oder Unfälle führen. (Vermeiden Sie eine Aufstellung auch in der Höhe eines Kuchenherdes usw., wo das Gerät öhlaltigem Rauch, Wasserdampf oder Hitze ausgesetzteware.)
• Wenn das Gerät innerhalb eines Transportbehalters oder einer DJ-Kabine betrieben wird, muss für einen

angemessen Abstand zu Wänden bzw. anderen Geräten gesorgt werden, um eine ausreichende Wärmeabfuhr zu gewährleisten.

Reinigen des Gerätes

• Verwenden Sie ein weiches, trockenes Tuch, um Staub und Schmutz von den Außenflächen zu entfernen.
• Um hartnackige Schmutzflecken zu beseitigen, tauchen Sie einen weichen Lappen in eine milde Seifenlauge (ein Teil neutrales Reinigungsmittel zu 5 bis 6 Teilen Wasser), wringen Sie das Tuch gründlich aus und wischen Sie die Außenflächen damit ab. Reiben Sie anschließend mit einem trockenen Tuch nach. Benutzen Sie keinerlei Möbelpolitur oder Möbelreiniger.
• Verwenden Sie auf keinen Fall Farbverdūnner, Leicht-benzin, Insektensprays oder andere Chemikalien auf oder in der Nähe these Gerätes, da derartige Mittel die Außenflächen angreifen.

INHALTSVERZEICHNIS

VORSICHTSHINWEISE ZUR HANDHABUNG 44
ÜBERPRÜFEN DES MITGELIEFERTEN ZUBEHÖRS .... 45
MERKMALE 45

VOR INBETRIEBNAHME

ANSCHLUSSE 46
ANSCHLUSSFELD 46
ANSCHLUSSE AN DEN EINGANGSBUCHSEN .... 47
ANSCHLUSSE AN DEN EFFEKTGERAT- UND AUSGANGSBUCHSEN 48
MIDI-ANSCHLUSS 48
ANSCHLIESSEN VON MIKROFONEN UND KOPFHÖRER 49
ANSCHLIESSEN DES NETZKABELS 49
BEZEICHNUNG UND FUNKTION DER

BEDIENELEMENTE 50

BEDIENFELD 50

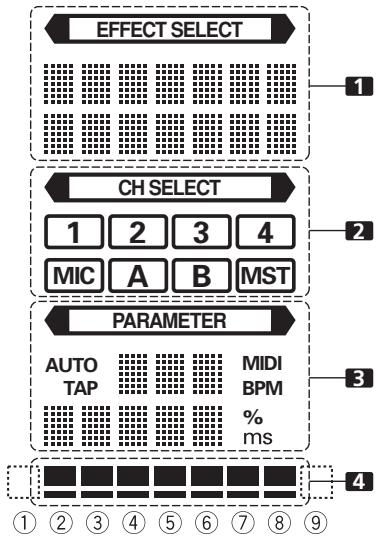

DISPLAY 52

BEDIENUNGSVERFAHREN

BEDIENUNG DES MISCHPULTS 54

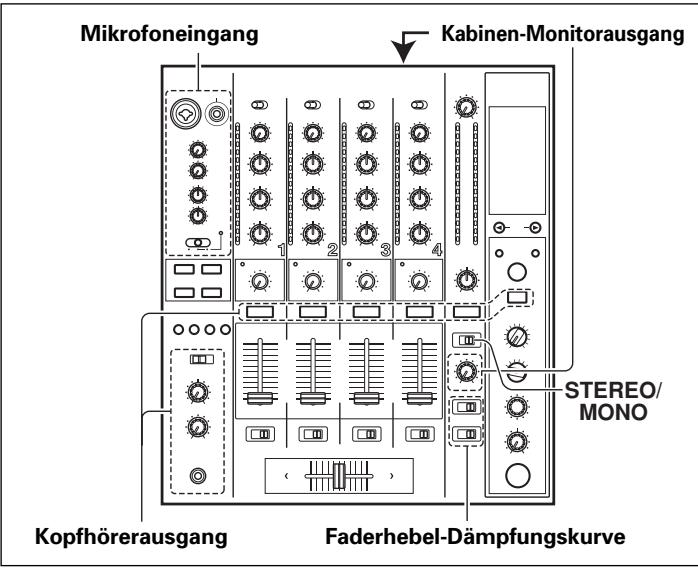

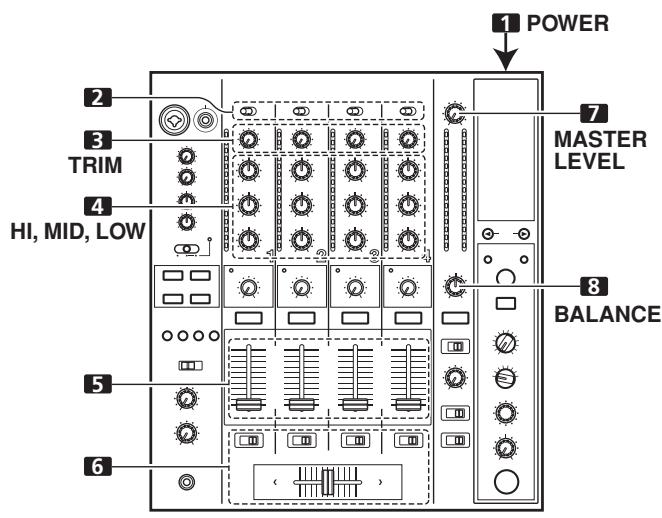

GRUNDLEGENDE BEDIENUNGSVERFAHREN .... 54

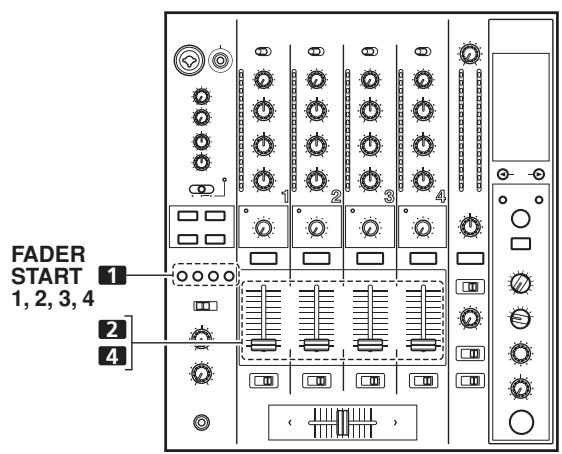

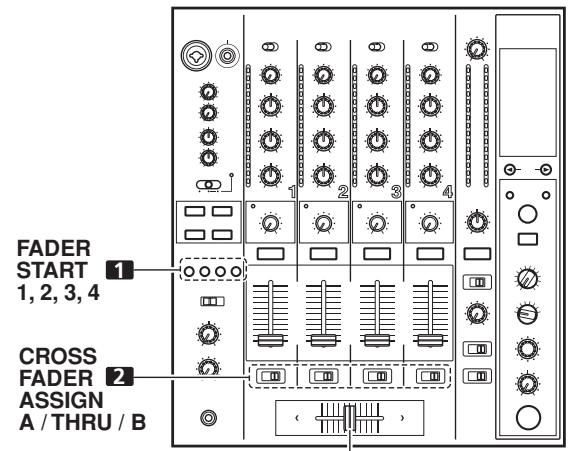

FADER-STARTFUNKTION 55
EFFEKFUNKTIONEN 56
BEAT-EFFEKTTYPEN 56

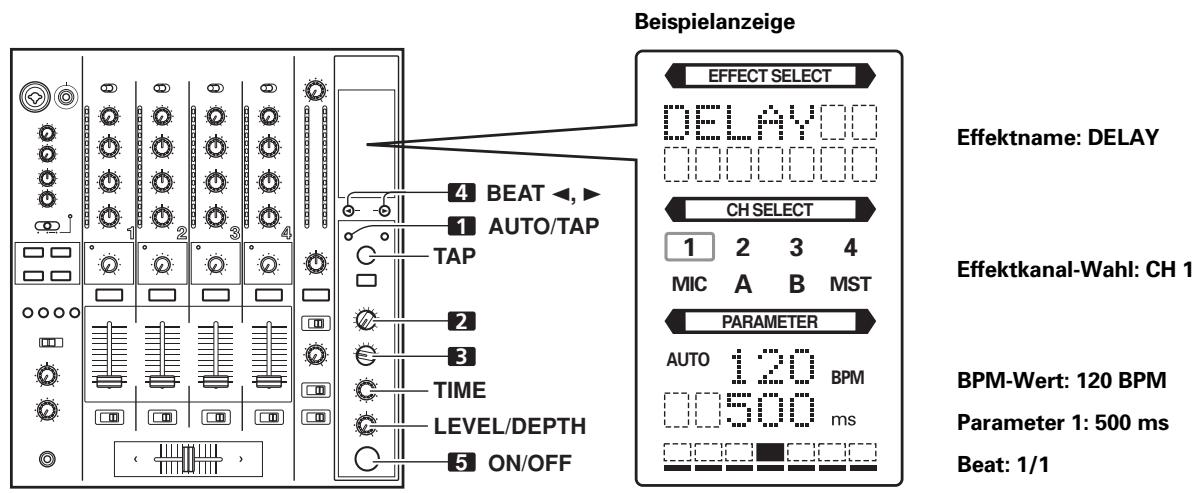

ERZEUGEN VON BEAT-EFFEKTEN 58
KLANGFARBENEFFEKT-TYPEN 59

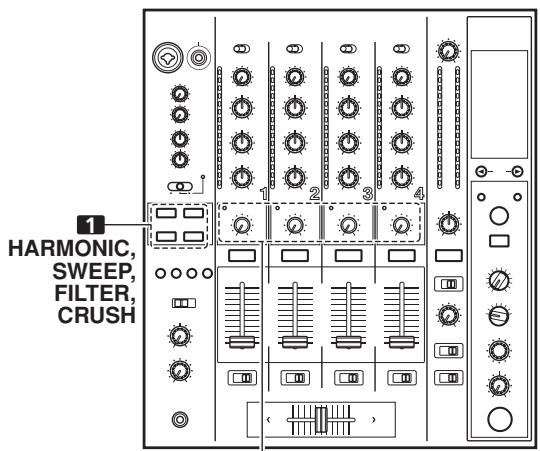

EINSATZ DER KLANGFARBENEFFEKTE 59
EFFEKTPARAMETER 60
MIDI-EINSTELLUNGEN 61

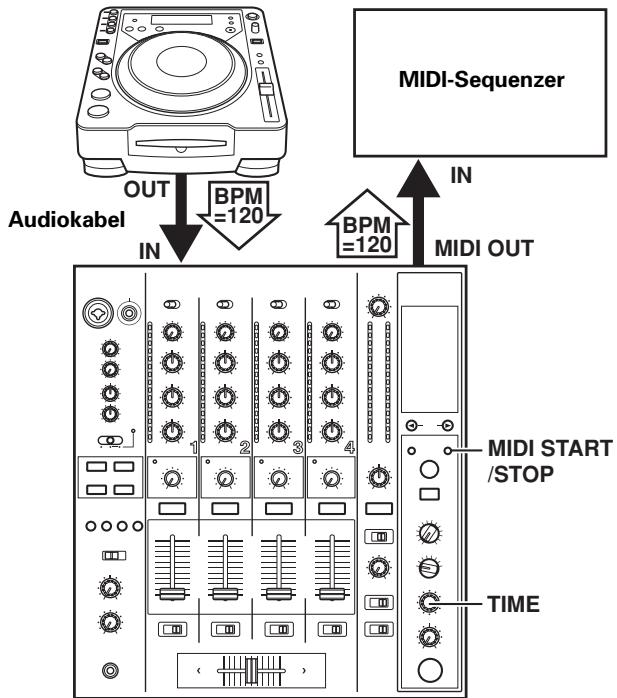

SYNCHRONISIEREN EINES EXTERNEN SEQUENZERS
MIT EINEM AUDIOSIGNAL ODER VERWENDUNG DEF
BETRIEBSDATEN DES DJM-800 ZUR ANSTEUERUNG
EINES EXTERNEN SEQUENZERS 61
MIDI-MELDUNGEN 61
PROGRAMMWECHSEL 62
SNAPSHOT-FUNKTION 62

SONSTIGES

STÖRUNGSBESEITIGUNG 63

TECHNISCHE DATEN 64

BLOCKSCHALTBILD 128

ÜBERPRÜFEN DES MITGELIEFERTEN ZUBEHÖRS

Bedienungsanleitung 1 Stck.

Netzkabel 1 Stck.

MERKMALE

① Hohe Klangqualität

Analoge Signale werden über den kürzest möglichen Schaltungsweg übertragen und von einem hochwertigen, mit einer Abtastfrequenz von 96 kHz arbeitenden 24-Bit-A/D-Wandler in Digitalsignale umgewandelt, so dass die Signale in einem optimalen Zustand an die digitale Mischstufe geleitet werden. Dank Einsatz eines 32-Bit-

DSP erfolgt der Mischvorgang ohne die gingste Beeinträchtigung der Klangqualität, und in Verbindung mit einer gleichzeitig ausgeführten idealen Filterung der Signale wird der von Profi-Diskjockeys in Clubs benötigte optimale Klang erzeugt.

These Einrichtungen sind gemeinsam mit einem Hochleistungs-Netzeil und anderen Merkmalen der auch beim Modell DJM-1000 verwendeten Hi-Fi-Technologie in einem hochsteifen Chassis mit einer doppelten abgeschirmten Konstruktion untergebracht, so dass ein außerst sauber definiertser, satter Klang erhalten wird, der für Club-Darbietungen ideal geeignet ist.

② Klangfarbeneffekte

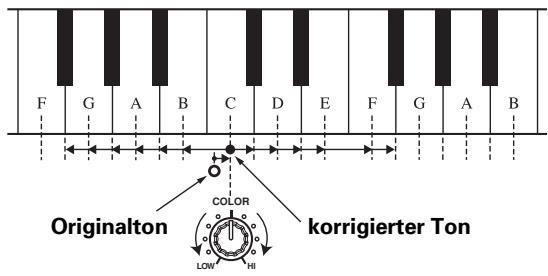

1) Harmonischer Effekt

Die als „harmonischer Effekt" bezeichnete Funktion, bei denen Entwicklung es sich um eine Erstleistung von Pioneer in der Elektronikindustrie handelt, erkennet die Tonart eines Titels und liefert die optimale Stimmung für DJ-Wiedergabe. Diese neue Funktion gestattet im Vergleich zu früheren Modellen, bei denen während der DJ-Wiedergabe lediglich eine Justierung des Tempos eines Titels möglich war, saubere, natürlicher wirkende DJ-Mischvorgänge.

2) Modulationseffekt

Die zusätzlichen Effekte „Filter“, „Crush“ und „Sweep“ stehen auf jeder Canal zur Verfügung. Diese Effekte konnen auf intuitive Weise hinzugeführten werden, wodurch die kreativen Möglichkeit bei der DJ-Wiedergabe betrachtlich erweitert werden. Durch Kombinierenden dieser Effekte mit den Beat-Effecteken halten sich rund 50 verschiedene Arten von Effekten erzeugen, so dass der Benutzer bei Remixing und DJ-Wiedergabe über ein risiges Effektpotential verfügen kann.

③ Beat-Effekte

Die sog. „Beat-Effekte“, die wesentlich zur größten Beliebtheit des DJM-600 beitrugen, sind auch bei diesen Modell vorgesehen. Da diese Effekte unter Verknüpfung mit dem BPM-Wert (BPM = Taktschläge pro Minute) hinzugeführten werden können,{lsst sich eine große Vielfalt an Sounds erzeugen.

Zu diesen Effekten gehören Delay, Echo, Reverse Delay, Pan, Trance, Filter, Flanger, Phaser, Reverb, Robot, Chorus, Roll und Reverse Roll.

④ Digital-Eingang/Ausgang

Da die digitalen Eingangsbuchsen alle drei Abtastfrequenzen (44,1 kHz, 48 kHz und 96 kHz) unterstützen, lässt sich eine DJ-Anlage zusammenstellen, bei der keinerlei Beeinträchtigung der Klangqualität auftritt, wenn externe Digitalkomponenten angeschlossen werden.

Zusätzlich verfügt这点 Gerät über eine Digital-Ausgangsbuchse, die auf die Ausgabe von 24-Bit-Signalen mit einer Abtastfrequenz von 96 kHz oder 48kHz (umschaltbar) ausgelegt ist, was bei Aufnahmen im Tonstudio sowie bei anderen Anwendungen, bei denen eine hohe Klangqualität absolut unerlässlich ist, äußert praktisch ist. (Nur Linear-PCM-Signale werden unterstützt.)

⑤ MIDI OUT-Funktion

Informationen über die Einstellungen practisch aller Regler und Schalter des DJM-800 konnen im MIDl-Signalformat ausgegeben werden, um externe Geräte über MIDl anzusteuern.

⑥ Weitere Merkmale

• Bei Anschluss eines Pioneer CD-Players für DJ-Anwendungen an diesen Mischpult über ein Steuerkabel ist ein automatischer Wiedergabestart durch eine Betätigung des Faderhebels möglich (Fader-Startfunktion).
• Der eingebaute 3-Band-Equalizer erhöglich eine Pegelregelung innerhalb des Bereichs von +6 dB bis -26 dB auf jedem Frequenzband.
• Eine Kreuz-Faderhebel-Zuordnungsfunktion ist vorgesehen, die die flexible Zuordnung des Eingangssignals jeder Kanals zum Kreuz-Faderhebel gestattet.
• Eine TALK OVER-Funktion sorgt für eine automatische Absenkung des Lautstärkegegels des laufenden Titels, wenn der Diskjockey in das Mikrofon sprecht.
  Die Funktion für Einstellung der Faderhebel-Dampfungskurve gestattet eine Einstellung der Dampfungskurve sowohl des Kreuz-Faderhebels als auch der Kanal-Faderhebel.
  Die Mikrofonton-Stummschaltungsfunktion sorgt davon, dass die Ausgabe des Mikrofontons an den Kabinet-Monitor abgeschelt wird, um das Auftreten von Rückkopplungsheulen zu verhindern.
• Auf Wunsch können die standardmäßigen Gleichbahnregler gegen Drehregler ausgewechselt werden, indem das Kanal-Faderhebelteil durch den separat erhältlichen Drehreglersatz DJC800RV ersetzt wird.

ANSCHLUSSE

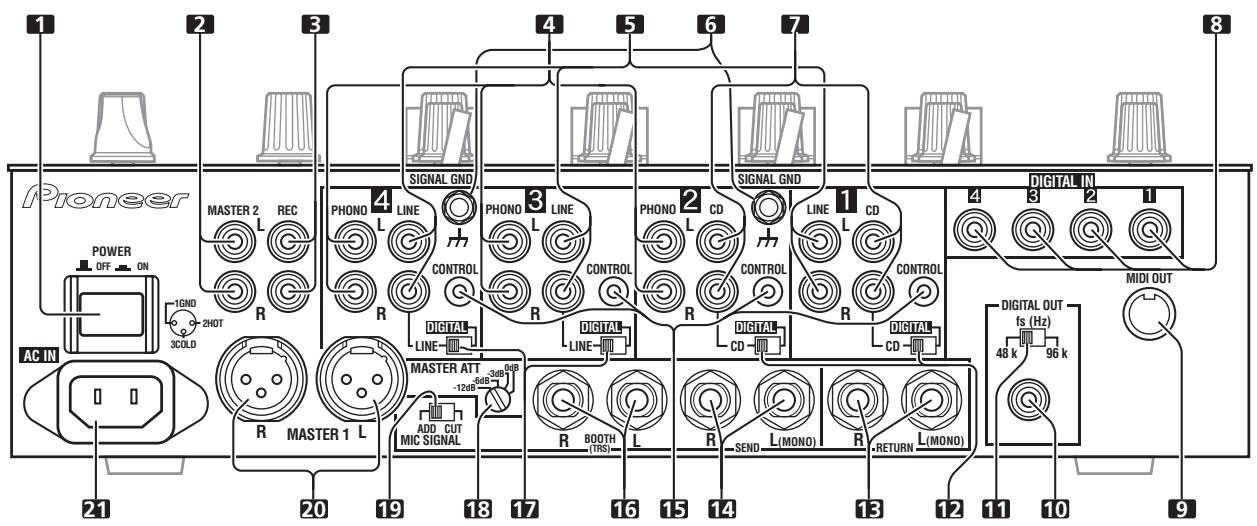

ANSCHLUSSFELD

1. Netzschalter (POWER)

2. Master-Ausgangsbuchsen 2 (MASTER 2)

DiesisteinunsymmetrischerCinchbuchsen-Ausgang.

3. Aufnahme-Ausgangsbuchsen (REC)

DiesisteinCinchbuchsen-Aufnahmeausgang.

4. Plattenspieler-Eingangsbuchsen (PHONO)

Dies ist ein Cinchbuchsen-Eingang für einen Plattenspieler (mit MM-Tonabnehmer).

Leiten Sie diesen Buchsen auf keinen Fall Signale mit Line-Pegel zu.

5. LINE-Eingangsbuchsen

1. Dies ist ein Cinchbuchsen-Eingang für Signale mit Line-Per

Schließen Sie ein Cassettendeck oder den Line-Pegel-Ausgang eines anderen Gerätes an diese Buchsen an.

6. Signalerde-Klemmen (SIGNAL GND)

These Klemmen können zum Anschlieben der Massedrähte von zwei Plattenspielern verwendet werden.

These Klemmen liefern keine Schutzerdung.

7. CD-Eingangsbuchsen

Dies ist ein Cinchbuchsen-Eingang für Signale mit Line-Pegel.

Schließen Sie einen CD-Player für DJ-Anwendungen oder den Line-Pegel-Ausgang eines anderen Gerätes an diese Buchsen an.

8. Digital signal-Eingangsbuchsen (DIGITAL IN)

Dies ist ein koaxialer Cinchbuchsen-Digitaleingang.

Verbinden Sie jeweils eine dieser Buchsen mit dem koaxialen Digitalausgang eines CD-Players für DJ-Anwendungen oder anderen Gerätes.

9. MIDI-Ausgangsbuchse (MIDI OUT)

Bei dieser Buchse handelt es sich um einen DIN-Buchsen-Ausgang.

Schließen Sie ein anderes MIDI-Gerät an diese Buchse an (S. 61).

10. Digital signal-Ausgangsbuchse (DIGITAL OUT)

Dies ist ein koaxialer Cinchbuchsen-Digitalausgang.

Bei dieser Buchse handelt es sich um einen digitalen Master-Audioausgang.

11. Abtastfrequenz-Wahlschalter (fs 48 k/96 k)

Mit diesen Schalter kann die Abtastfrequenz des Digitalausgangs zwischen 96 kHz/24 Bit und 48 kHz/24 Bit umgeschaltet werden.

12. Eingangswahlschalter (DIGITAL/CD)

Mit diesen Schaltern kann zwischen einem analogen (CD) und einem digitalen Eingangssignal (DIGITAL IN) umgeschelt werden.

13. Rückleitungsbuchsen für externes Effektgerät (RETURN)

DiesisteinKlinkenbuchsen-Eingang ( 6,3mm)

Verbinden Sie diese Buchsen mit den Ausgangsbuchsen eines externen Effektsgerätes usw. Bei Verwendung eines Effektgerätes mit

monauralem Ausgang verbinden Sie diesen mit der Eingangsbuchse des linken (L) Kanals. Das vom Effektgerät zugeleitete Signal wird dann sowohl an den linken (L) Kanal als auch an den rechten (R) Kanal geleitet.

14. Ausgangsbuchsen für externes Effektgerät (SEND)

Dies ist ein Klinkenbuchsen-Ausgang (Ø6,3 mm). Verbinden Sie diese Buchsen mit den Eingangsbuchsen eines externen Effektserätes usw. Bei Verwendung eines Effektgerätes mit monauralem Ausgang verbinden Sie diesen mit der Ausgangsbuchse des linken (L) Kanals. Bei dem an das Effektgerät ausgegebenen Signals handelt es sich dann um eine monaurale Mischung der Signale des linken und rechten (L+R) Kanals.

15. Steuerbuchsen (CONTROL)

Dies ist ein Minibuchsen-Eingang (Ø3,5 mm) für die Verbindung des Steuerkabels mit der Steuerbuchse eines Pioneer CD-Players für DJ-Anwendungen. Diese Anschluss ermitteligt es, die Wiedergabe am angeschlossenen CD-Player für DJ-Anwendungen über den Faderhebel am DJM-800 zu starten und zu stoppen.

16. Ausgangsbuchsen für Kabinet-Monitor (BOOTH)

Dies ist ein Klinkenbuchen-Ausgang (Ø6,3 mm) für einen Kabinet-Monitor. Der Lautstärkepegel der von diesen Buchsen ausgegebenen Signale kann mit dem BOOTH MONITOR-Regler unabhängig von der Einstellung des MASTER LEVEL-Reglers eingestellt werden. (Da es sich bei diesen Buchsen um einen TRS-Ausgang handelt, werden sowohl symmetrische als auch unsymmetrische Ausgangssignale unterstützen.)

17. Eingangswahlschalter (DIGITAL/LINE)

Mit diesen Schaltern kann zwischen einem analogen (LINE) und einem digitalen Eingangssignal (DIGITAL IN) umgeschelt werden.

18. Dämpfungs-Wahlschalter für MasterAusgangspegel (MASTER ATT)

Dieser Wahlschalter dient zur Dämpfung des Ausgangspegels der Ausgabe MASTER 1 und MASTER 2. Die folgenden Einstellungen des Ausmaßes der Dämpfung stehen zur Verfügung: 0 dB, -3 dB, -6 dB und -12 dB.

19. Mikrofonsignal-Wahlschalter (MIC SIGNAL ADD/CUT)

Bei Einstellung auf [ADD] werden die Signale von Mikrofon 1 und 2 von den BOOTH-Monitor-Ausgangsbuchsen ausgegeben.

Bei Einstellung auf [CUT] werden die Signale von Mikrofon 1 und 2 nicht von den BOOTH-Monitor-Ausgangsbuchsen ausgegeben.

20. Master-Ausgangsbuchsen 1 (MASTER 1)

Diesistein symmetrischer XLR-Buchsenausgang(Steckbuchsen).

• Wenn nur ein Audiokabel mit Cinchsteckern zur Verfügung steht, ist der Anschluss stattdessen an den MASTER 2-Buchsen herzustellen; ein XLR-Cinch-Adapterstecker sollte nicht verwendet werden, um den Anschluss an diesen Buchsen herzustellen.

21.Netzeingang (AC IN)

Verbinden Sie diese Buchse über das mitgelieferte Netzkabel mit einer Netzsteckdose, die die vorgeschriebene Netzspannung führt.

Achten Sie unbedingt darauf, das Gerät auszuschalten und den Netzstecker von der Netzsteckdose zu trennen, bevör indgendwelle Anschlüsse hergestellt oder geändert werden.

ANSCHLUSSE AN DEN EINGANGSBUCHSEN

Pioneer CD-Player für DJ-Anwendungen

Verbinden Sie die Audio-Ausgangsbuchsen des CD-Players für DJ-Anwendungen entweder mit den CD-Eingangsbuchsen von Kanal 1 bzw. 2 oder mit den LINE-Eingangsbuchsen von Kanal 3 bzw. 4 am DJM-800, und schließen Sie das Steuerkabel des CD-Players für DJ-Anwendungen an die CONTROL-Buchse des entsprechenden Kanals am DJM-800 an. Bringen Sie dann den DIGITAL/CD-Wahlschalter oder den DIGITAL/LINE-Wahlschalter des jeweils angeschlossenen Kanals in die Stellung [CD] bzw. [LINE], und bringen Sie den Eingangswahlschalter des betreffenden Kanals am Bedienfeld in die Stellung [CD/DIGITAL] bzw. [LINE/DIGITAL].

Um einen Digitalanschluss zu verwenden, verbinden Sie den koaxialen Digitalausgang des CD-Players für DJ-Anwendungen mit einer der DIGITAL IN-Eingangsbuchsen von Kanal 1 bis 4 am DJM-800. Bringen Sie dann den DIGITAL/CD-Wahlschalter oder den DIGITAL/ LINE-Wahlschalter des jeweils angeschlossenen Kanals in die Stellung [DIGITAL], und bringen Sie den Eingangswahlschalter des betreffenden Kanals am Bedienfeld in die Stellung [CD/DIGITAL] bzw. [LINE/DIGITAL].

Plattenspieler

Schließen Sie das Audio-Ausgangskabel des Plattenspielers an ein Paar der PHONO-Eingangsbuchsen von Kanal 2 bis 4 am DJM-800 an, und bringen Sie den Eingangswahlschalter des jeweils angeschlossenen Kanals am Bedienfeld in die Stellung [PHONO]. Der PHONO-Eingang des DJM-800 ist auf den Anschluss von Plattenspielern mit MM-Tonabnehmer ausgelegt.

Schlieben Sie den Massedraht des Plattenspielers an eine der SIGNAL GND-Klemmen am DJM-800 an.

-itte beachten Sie, dass fur Kanal 1 keine PHONO-Eingangsbuchsenvorgesehen sind.

Sonstige Geräte mit Line-Pegel-Ausgang

Um ein Cassettendeck oder einen herkommlichen CD-Player anzuschreiben, verbinden Sie die Audio-Ausgangsbuchsen des betreffenden Gerätes mit den LINE-Eingangsbuchsen von Kanal 3 oder 4 am DJM-800. Bringen Sie dann den DIGITAL/LINE-Wahlschalter des angeschlossenen Kanals in die Stellung [LINE], und bringen Sie den Eingangswahlschalter des betreffenden Kanals am Bedienfeld in die Stellung [LINE/DIGITAL].

Als Alternative konnen Sie das Gerät an die LINE-Eingangsbuchsen von Kanal 1 anschließen und dann den Eingangswahlschalter von Kanal 1 am Bedienfeld in die Stellung [LINE] bringen.

Sonstige Geräte mit Digitalausgang

Um einen herkömmlichen CD-Player oder ein anderes Gerät über Digitalanschluss anzuschreiben, verbinden Sie den koaxialen Digitalausgang des betreffenden Gerätes mit einer der DIGITAL IN-Eingangsbuchsen von Kanal 1 bis 4 am DJM-800. Bringen Sie dann den DIGITAL/CD-Wahlschalter oder den DIGITAL/LINE-Wahlschalter des jeweils angeschlossenen Kanals in die Stellung [DIGITAL], und bringen Sie den Eingangswahlschalter des betreffenden Kanals am Bedienfeld in die Stellung [CD/DIGITAL] bzw. [LINE/DIGITAL].

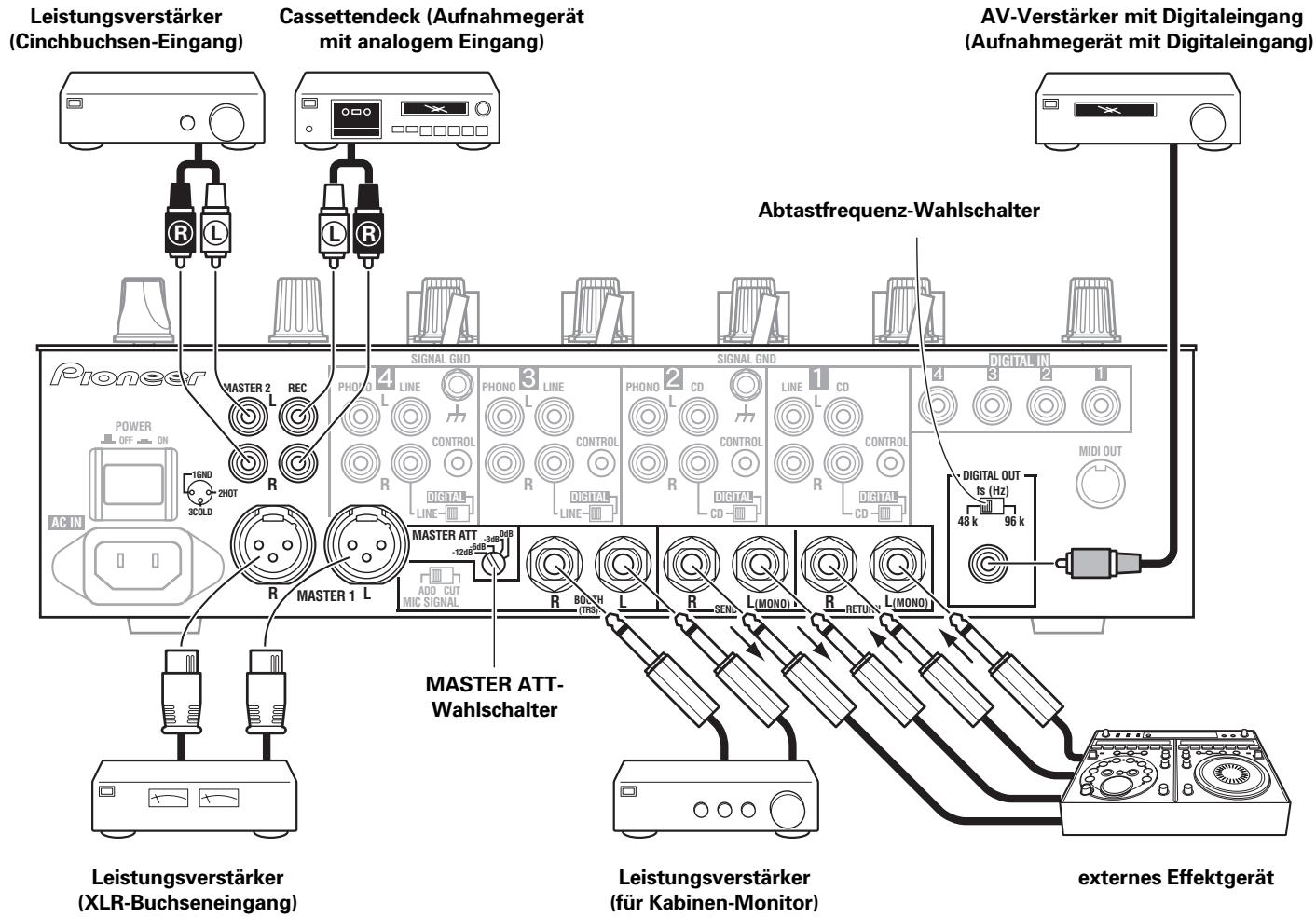

ANSCHLUSSE AN DEN EFFEKTGERÄT- UND AUSGANGSBUCHSEN

Master-Ausgang

Für diesen Ausgang sind sowohl symmetrische XLR-Buchsen (MASTER 1) als auch unsymmetrische Cinchbuchsen (MASTER 2) vorgesehen.

Stellen Sie den Master-Ausgangspegel mit dem MASTER ATT-Wahlschalter ein, um ihn der Eingangsempfindlichkeit des angeschlossenen Leistungsverträkers anzupassen.

Bei Einstellung des STEREO/MONO-Schalters am Bedienfeld auf [MONO] handelt es sich beim Master-Ausgangssignal um eine monaurale Mischung der Signale des linken und rechten Kanals.

Kabinen-Monitorausgang

Dies ist ein TRS-Ausgang mit 6,3-mm-Klinkenbuchsen. Der Lautstärkepegel der von diesen Buchsen ausgegebenen Signale kann mit dem BOOTH MONITOR-Regler unabhängig von der Einstellung des MASTER LEVEL-Reglers eingestellt werden.

Aufnahmeausgang

DiesisteinCinchbuchsen-AusgangfurAufnahmzewecke.

Digitalausgang

Dies ist ein koaxialer Cinchbuchsen-Digitalausgang. Die Abtastfrequenz kann mit dem DIGITAL OUT-Wahlschalter dem angeschlossenen Gerät entsprechend auf 96 kHz/24 Bit oder 48 kHz/24 Bit eingestellt werden.

Externes Effektgerät

Verbinden Sie die SEND-Buchsen am DJM-800 über ein Kabel mit 6,3-mm-Klinkensteckern mit den Eingangsbuchsen des externen Effektgerätes.

Bei Verwendung eines Effektgerätes mit monauralem Eingang verbinden Sie diesen mit der SEND-Buchse des linken (L) Kanals am DJM-800. Bei dem an das Effektgerät ausgegebenen Signal handelt es sich dann um eine monaurale Mischung der Signale des linken und rechten (L + R) Kanals. Verbinden Sie die RETURN-Buchsen am DJM-800 über ein Kabel mit 6,3-mm-Klinkensteckern mit den Ausgangsbuchsen des externen Effektgerätes.

Bei Verwendung eines Effektgerätes mit monauralem Ausgang verbinden Sie diesen mit der RETURN-Buchse des linken (L) Kanals am DJM-800. Das vom Effektgerät zugeleitete Signal wird dann sowohl an den linken (L) als auch an den rechten (R) Kanal geleitet.

Bei Verwendung eines externen Effektgerätes bringen Sie den Effekt-Wahlschalter in die Stellung [SND/RTN].

MIDI-ANSCHLUSS

Einzelheiten zu den MIDI-Funktionen des DJM-800 finden Sie auf S. 61.

ANSCHLIESSEN VON MIKROFONEN UND KOPFHÖRER

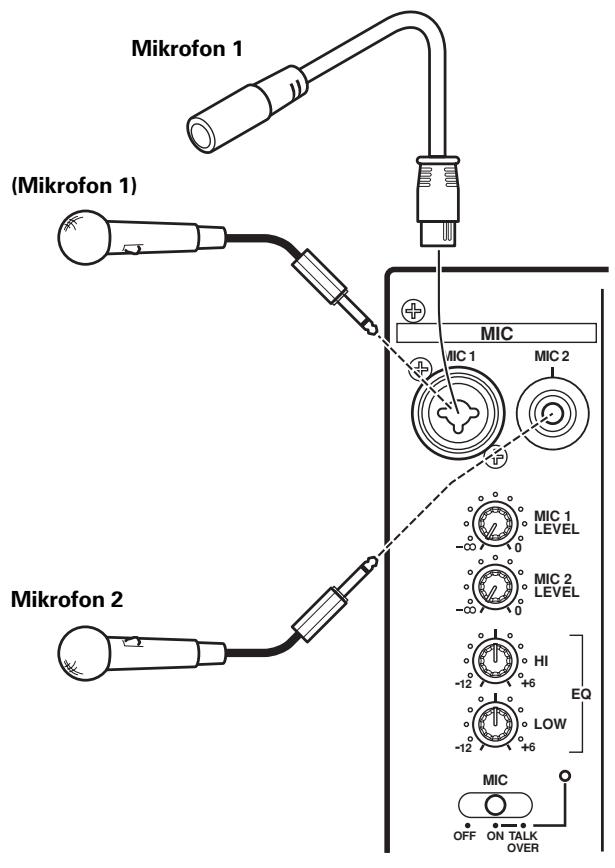

Mikrofon

Ein Mikrofon mit 6,3-mm-Klinkenstecker oder XLR-Stecker kann an die MIC 1-Buchse im oberen Bereich des Bedienfels angeschlossen werden.
Ein Mikrofon mit 6,3-mm-Klinkenstecker kann an die MIC 2-Buchse im oberen Bereich des Bedienfelds angeschlossen werden.
- Bei Einstellung des MIC SIGNAL-Wahlschalters am Anschlussfeld auf [CUT] wird der Mikrofonton nicht von den BOOTH-Monitor-Ausgangsbuchsen ausgegeben.

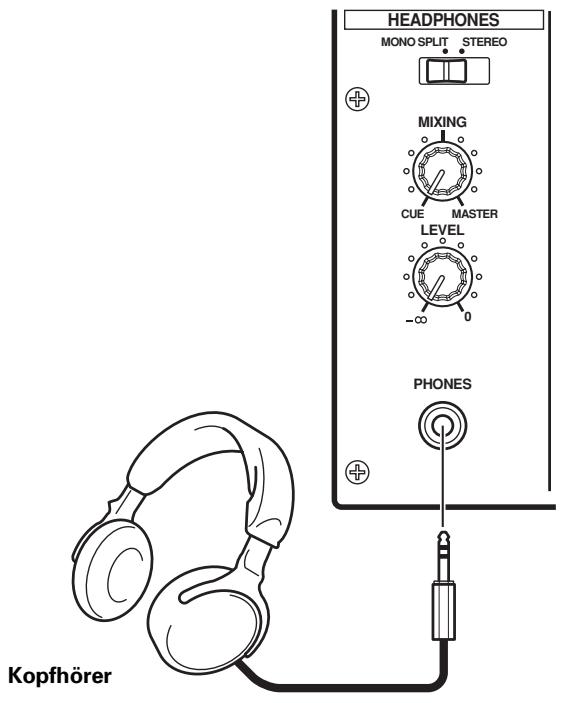

Kopfhorer

Ein Kopfhörer mit 6,3-mm-Stereo-Klinkenstecker kann an die PHONES-Buchse im oberen Bereich des Bedienfels angeschlossen werden.

ANSCHLIESSEN DES NETZKABELS

Schließen Sie das Netzkabel zuletzt an.

Nach dem alle übrigen Anschlasse hergestellt worden sind, schlieben Sie den Steckverbinder an einem Ende des mitgelieferten Netzkabels an den Netzeingang (AC IN) an der Rückwand these Gerätes, und den Netzstecker am anderen Ende des Netzkabels an eine Netzsteckdose oder die Zusatzsteckdose eines Verträkers an.
- Verwenden Sie ausschließlich das Netzkabel im Lieferumfang diesen Gerätes.

BEZEICHNUNG UND FUNKTION DER BEDIENELEMENTE

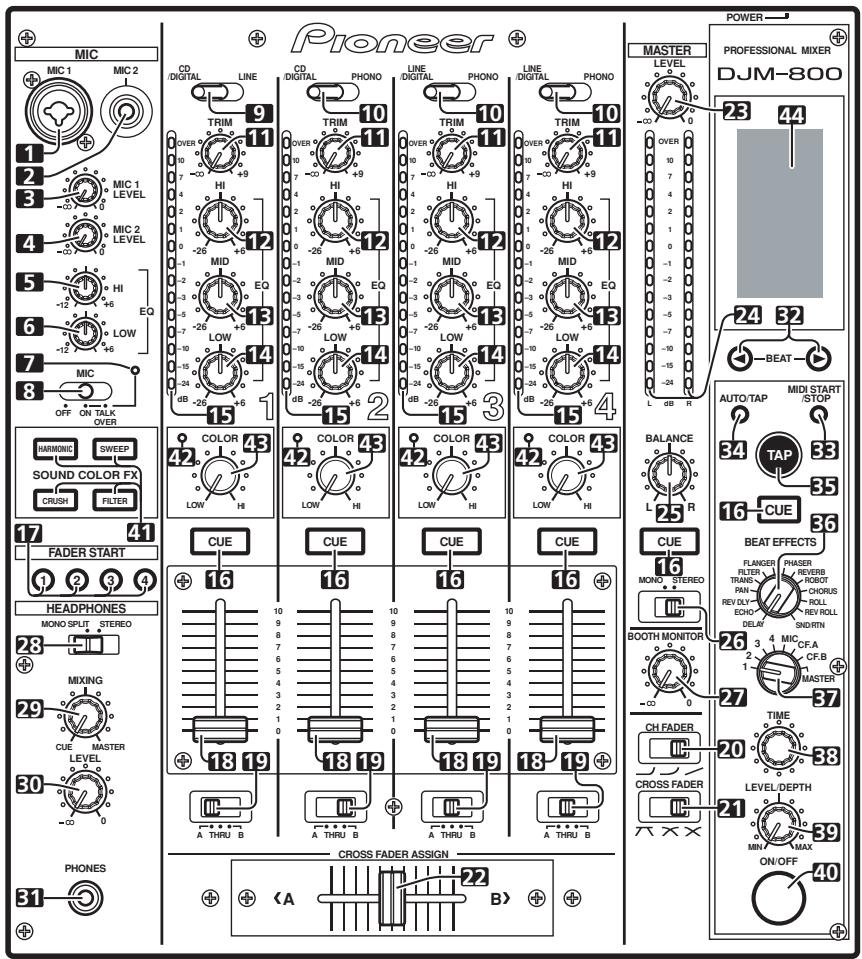

BEDIENFELD

Mikrofoneingangs-Steuerbereich (MIC)

1. Eingangsbuchse für Mikrofon 1 (MIC 1)

An diese Buchse kann ein Mikrofon mit XLR-Stecker oder Klinkenstecker angeschlossen werden.

2. Eingangsbuchse für Mikrofon 2 (MIC 2)

An diese Buchse kann ein Mikrofon mit Klinkenstecker angeschlossen werden.

3. Pegelregler fur Mikrofon 1 (MIC 1 LEVEL)

Mit diesen Regler wird der Lautstärkepegel von Mikrofon 1 eingestellt (Einstellbereich: bis 0 dB).

4. Pegelregler fur Mikrofon 2 (MIC 2 LEVEL)

Mit diesen Regler wird der Lautstärkepegel von Mikrofon 2 eingestellt (Einstellbereich: - bis 0dB ).

5. Mikrofon-Entzerrungsregler für Höhen (Hl)

Mit diesen Regler wird der Lautstärkepegel der hohen Frequenzanteile des Signals von Mikrofon 1 und 2 eingestellt (Einstellbereich: -12 dB bis +6 dB).

6. Mikrofon-Entzerrungsregler für Tiefen (LOW)

Mit diesen Regler wird der Lautstärkepegel der tiefen Frequenzanteile des Signals von Mikrofon 1 und 2 eingestellt (Einstellbereich: -12 dB bis +6 dB).

7. Mikrofonfunktions-Anzeige

These Anzeige leuchtet, wenn sich der MIC-Wahlschalter in Stellung [ON] befindet. Sie blinkt, wenn der MIC-Wahlschalter auf [TALK OVER] eingestellt ist.

8. Mikrofonfunktions-Wahlschalter (MIC)

OFF:

Der Mikrofonon wird nicht ausgegeben.

ON:

Der Mikrofon wird normal ausgegeben.

TALK OVER:

Der Mikrofonton wird ausgegeben. Wenn einer Mikrofont-Eingangsbuchse ein Signal zugeleitet wird, spricht die TALK OVER-Funktion automatisch an, und alle Tonausgangspiegel mit Ausnahme des Mikrofontons werden um 20 dB gedämpft.

Kanaleingangs-Steuerbereich

9. Eingangswahlschalter Kanal 1

CD/DIGITAL:

These Einstellung dient zur Wahl der CD-Eingangsbuchsen (analoger Line-Pegel-Eingang) oder der DIGITAL-Eingangsbuchsen.

LINE:

These Einstellung dient zur Wahl der LINE-Eingangsbuchsen.

10. Eingangswahlschalter Kanal 2 bis 4

CD/DIGITAL (Kanal 2):

These Einstellung dient zur Wahl der CD-Eingangsbuchsen (analoger Line-Pegel-Eingang) oder der DIGITAL-Eingangsbuchsen.

LINE/DIGITAL (Kanal 3 und 4):

These Einstellung dient zur Wahl der LINE-Eingangsbuchsen (analoger Line-Pegel-Eingang) oder der DIGITAL-Eingangsbuchsen.

PHONO:

These Einstellung dient zur Wahl der PHONO-Eingangsbuchsen (Plattenspieler-Eingang).

11. Eingangspegelregler (TRIM)

Mit diesen Regler wird der Eingangspegel des betreffenden Kanals eingestellt (Einstellbereich: - bis +9 dB, ca. 0 dB in Mittenstellung des Reglers).

12. Kanal-Entzerrungsregler für Höhen (HI)

Mit diesen Regler wird der Pegel der hohen Frequenzanteile des Signals des betreffenden Kanals eingestellt (Einstellbereich: -26 dB bis +6 dB).

13. Kanal-Entzerrungsregler für Mitten (MID)

Mit dieser Regler wird der Pegel der mittleren Frequenzanteile des Signals des betreffenden Kanals eingestellt (Einstellbereich: -26 dB bis +6 dB).

14. Kanal-Entzerrungsregler für Tiefen (LOW)

Mit dieser Regler wird der Pegel der tiefen Frenzanteile des Signals des betreffenden Kanals eingestellt (Einstellbereich: -26 dB bis +6 dB).

15. Kanalpegelmesser

Auf dieser Leuchtsegmente wird der aktuelle Pegel des betreffenden Kanals mit einem Spitzenhalt von 2 Sekunden Dauer angezeigt.

16. Tasten/Anzeigen für Kopfhörer-Überwachung (CUE)

Die über Kopfhörer zu überwachende Eingangssquelle wird durch Einsatzen der CUE-Taste von Kanal 1 bis 4, MASTER oder Effektgerät gewählt. Wenn mehrere dieser Tasten gleichzeitig eingeschaltet sind, werden die entsprechenden Signale gemischt an den Kopfhörer ausgegeben. Durch erneutes Drucken einer CUE-Taste wird die Wahl des betreffenden Signals zur Überwachung aufgehoben. Die Anzeigen der Tasten der nicht gewährten Eingangssquellen leuchten schwach, die der momentan gewählten Eingangssquellen leuchten hell.

Faderhebel-Steuerbereich

17. Fader-Start-Tasten/Anzeigen (FADER START 1 bis 4)

These Taste dient zum Aktivieren der Fader-Start/Cue-Rücklauf-Funktion des an den betreffenden Kanals angeschlossenen CD-Players für DJ-Anwendungen. Im eingeschalteten Zustand einer Taste leuchtet die zugehörige Anzeige. Wenn diese Funktion aktiviert ist, hangt der jeweils ausgeführte Betriebsvorgang von der Einstellung des CROSS FADER ASSIGN-Schalters ab.

• Bei Einstellung des CROSS FADER ASSIGN-Schalters auf [A] oder [B] ist die Fader-Startfunktion mit der Betätigung des Kreuz-Faderhebels verknüpft (nicht mit der Betätigung des Kanal-Faderhebels).
• Bei Einstellung des CROSS FADER ASSIGN-Schalters auf [THRU] ist die Fader-Startfunktion mit der Betätigung des Kanal-Faderhebels verknüpf (nicht mit der Betätigung des Kreuz-Faderhebels).

18. Kanal-Faderhebel

Mit dieser Gleichbahnregler wird der Pegel des betreffenden Kanals eingestellt (Einstellbereich: - bis 0 dB).

Die Ausgabe erfolgt entsprechend der mit dem CH FADER-Wahlschalter für die Kanal-Faderhebel eingestillten Dämpfungskurve.

19. Schalter für Kreuz-Faderhebel-Zuordnung (CROSS FADER ASSIGN)

Mit diesen Schalter wird die Seite (rechts oder links) des Kreuz-Faderhebels gewählt, der das Ausgangssignal des betreffenden Kanals zugeordnet werden soll. (Wenn mehrere Kanäle der gleichen Seite des Kreuz-Faderhebels zugeordnet werden, erfolgt auf der betreffenden Seite eine summierte Ausgabe der betreffenden Kanalsignale).

A:

Das Ausgangssignal des betreffenden Kanals wird Seite A (linke Seite) des Kreuz-Faderhebels zugeordnet.

THRU:

Das Ausgangssignal des Kanals wird direkt auf den Master-Ausgang gelegt, ohne die Kreuz-Faderhebelschaltung zu passieren.

B:

Das Ausgangssignal des betreffenden Kanals wird Seite B (rechte Seite) des Kreuz-Faderhebels zugeordnet.

20. Wahlschalter für Einstellung der Dämpfungskurve der Kanal-Faderhebel (CH FADER)

Mit diesen Wahlschalter kann zwischen drei verschiedene Dämpfungskurven für das Ansprechverhalten der Kanal-Faderhebel gewählt werden. Die hier gewählte Einstellung ist für alle Kanal-Faderhebel von 1 bis 4 wirsam.

• In der linken Stellung des Wahlschalters entstehen eine steil ansteigende Dämpfungskurve, die bewirkt, dass der Lautstärkepegel beim Verschieben eines Kanal-Faderhebels über seine Mittenstellung hinaus rasch zunimmt.
• In der rechten Stellung des Wahlschalters entstehen eine lineare Dämpfungskurve, die bewirkt, dass sich der Lautstärkepegel beim Verschieben eines Kanal-Faderhebels nach oben möglich ändert.
• In der mittleren Stellung des Wahlschalters entstehen eine Dämpfungskurve, die etwa halbwegs zwischen den beiden oben beschriebenen Kurven liegt, so dass der Lautstärkepegel beim Verschieben eines Kanal-Faderhebels über seine Mittenstellung hinaus allmählich zunimmt.

21. Wahlschalter für Einstellung der Dämpfungskurve des Kreuz-Faderhebels (CROSS FADER)

Mit diesen Wahlschalter kann zwischen drei verschiedene Dämpfungskurven für das Ansprechverhalten des Kreuz-Faderhebels gewählt werden.

• In der linken Stellung des Wahlschalters entstehen eine steil ansteigende Dämpfungskurve (sobald der Kreuz-Faderhebel aus seiner Anschlagstellung auf Seite [A] bewegt wird, erscheint der Ton des Seite [B] zugeordneten Kanals).
• In der rechten Stellung des Wahlschalters entsteht eine lineare Dämpfungskurve, die bewirkt, dass beim Verschieben des Kreuz-Faderhebels ein gleichmäßiger Übergang zwischen den beiden Kanälen erzegt wird.
• In der mittleren Stellung des Wahlschalters entstehen eine Dämpfungskurve, die etwa halbwegs zwischen den beiden oben beschrieben Kenrven liegt.

22. Kreuz-Faderhebel

Das mit dem CROSS FADER ASSIGN-Schalter jedem Kanals entweder Seite [A] oder [B] des Kreuz-Faderhebels zugeordnete Signal wird entsprechend der mit dem CROSS FADER-Wahlschalter für den Kreuz-Faderhebel eingestallen Dämpfungskurve ausgegeben.

Steuerbereich für Master-Ausgang (MASTER)

23. Pegelregler für Master-Ausgang (MASTER LEVEL)

Mit diesen Regler wird der Pegel des Master-Ausgangssignals eingestellt (Einstellbereich: - bis 0 dB).

Beim Master-Ausgangssignal handelt es sich um die Summe der Signale aller Kanäle, deren CROSS FADER ASSIGN-Schalter auf [THRU] eingestellt ist, des auf den Kreuz-Faderhebel gelegten Signals und der Signale von Mikrofon 1 und 2 (bei Einstellung des Effekt-Wahlschalters auf [SND/RTN] wird auch das vom externen Effektgerät an die RETURN-Buchse geleitete Signal hinzugeführ).

24. Pegelmesser für Master-Ausgang (MASTER L, R)

Mit diesen Leuchtsegmente ualen werden die Pegel des linken (L) und rechten (R) Kanals des Master-Ausgangssignals angezeigt. jeder Pegelmesser liefert einen Spitzenhalt von 2 Sekunden Dauer.

25. Gesamtbalanceregler (BALANCE)

Mit diesen Regler wird die Links/Rechts-Kanalbalance (L/R) der Signale des Master-Ausgangs, Kabinen-Monitorausgangs, Aufnahmeausgangs und Digitalausgangs eingestellt.

26. STEREO/MONO-Wahlschalter für Master-Ausgang

Bei Einstellung auf [MONO] handelt es sich beim Master-Ausgangssignal um eine monaurale Mischung der Signale des linken (L) und rechten (R) Kanals.

Steuerbereich für Kabinen-Monitor

27. Pegelregler für Kabinen-Monitor (BOOTH MONITOR)

Mit diesen Regler kann der Gesamtpegel des Ausgangssignals des Kabinet-Monitors unabhängig von der Einstellung des MASTER LEVEL-Reglers eingestellt werden (Einstellbereich: - bis 0 dB).

Kopfhörerausgangs-Bereich (HEADPHONES)

28. Kopfhörerausgangssignal-Wahlschalter (MONO SPLIT/STEREO)

MONOSPLIT:

Das mit der jeweiligen CUE-Taste gewählte Signal wird über den linken Kanal ausgegeben, während das Master-Ausgangssignal über den rechten Kanal ausgegeben wird (nur wenn zusätzlich die CUE-Taste im [MASTER]-Bereich eingeschaltet ist).

STEREO:

Das mit der jeweiligen CUE-Taste gewählte Signal wird stereophon ausgegeben.

29. Kopfhörer-Mischregler (MIXING)

Wenn dieser Regler im Uhrzeigersinn (in Richtung [MASTER]) gedreht wird, erfolgt eine Ausgabe des Master-Ausgangssignals (nur wenn die CUE-Taste im [MASTER]-Bereich eingeschaltet ist) an den Kopfhörer; bei Drehen des Reglers im Gegenhrzeigersinn (in Richtung [CUE]) wird ein Mischsignal aus dem vom externen Effektgerät an die RETURN-Buchse geleiteten Signal und dem Signal des mit der jeweiligen CUE-Taste gewährten Kanals an den Kopfhörer ausgegeben.

30. Kopfhörer-Pegelregler (LEVEL)

Mit diesen Regler kann der Ausgangspiegel der PHONES-Buchse eingestellt werden (Einstellbereich: - bis 0 dB).

31. Kopfhörerbuchse (PHONES)

BPM-Zählerbereich

32. Beat-Wahltasten (▲ BEAT ▷)

(Beat-Erhöhung): These Taste dient zum Verdoppeln des berechneten BPM-Wertes.
(Beat-Verringerung): Diese Taste dient zum Halbieren des berechneten BPM-Wertes.

(S.58)
- Bestimmte Effekte können auf „3/4“ eingestellt werden.

33. MIDI-Start/Stopp-Taste (MIDI START/STOP)

Mit dieser Taste kann die MIDI-Steuerfunktion abwechselnd zwischen Start und Stopp umgeschaltet werden (S. 61).

Nach einer Betätigung dieser Taste erscheint die Meldung [MIDI START (STOP)] 2 Sekunden lang im Display.

MIDI SNAP SHOT-Funktion:

Wenn Sie die MIDI START/STOP-Taste gedrückt halten, wird ein Schnappschuss an das externe MIDI-Gerät übertragen.

34. BPM-Messmodus-Taste (AUTO/TAP)

Bei jeder Betätigung dieser Taste wird abwechselnd zwischen den beiden BPM-Messmodi [AUTO] und [TAP] umgeschaltet.

AUTO:

Die Anzeige [AUTO] leuchtet im Display auf, und der BPM-Wert wird automatisch ermittelt.

TAP:

Die Anzeige [TAP] leuchtet im Display auf, und der BPM-Wert wird auf der Grundlage der manuellen Eingabe des gewürschten BPM-Wertes über die TAP-Taste berechnet.

35. Taste für manuelle Eingabe des BPM-Wertes (TAP)

Der BPM-Wert wird auf der Grundlage der Zeitintervalle zwischen den einzelnen Antippvorgängen der TAP-Taste berechnet. Wir die TAP-Taste im AUTO-Modus betätig, so erfolgt eine automatische Umschaltung auf den TAP-Modus (manuelle Eingabe des BPM-Wertes).

Beat-Effekt-Bereich (BEAT EFFECTS)

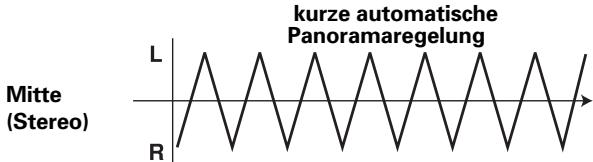

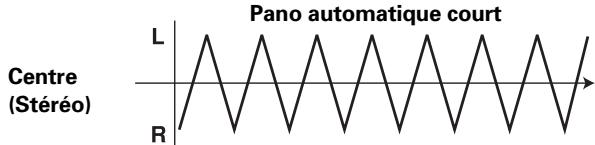

36. Effekt-Wahlschalter (DELAY, ECHO, REV DLY (REVERSE DELAY), PAN, TRANS, FILTER, FLANGER, PHASER, REVERB, ROBOT (ROBOT VOCODER), CHORUS, ROLL, REV ROLL (REVERSE ROLL), SND/RTN (SEND/RETURN))

Mit thisem Wahlschalter wird der jeweils gewünschte Effekt gewählt (S. 56).

Wenn ein externes Effektgerät an die Buchsen SEND und RETURN angeschlossen ist, bringen Sie diesen Wahlschalter in die Stellung [SND/RTN].

52

Ge

37. Effektkanal-Wahlschalter (1, 2, 3, 4, MIC, CF.A, CF.B, MASTER)

Mit diesen Wahlschalter wird der Kanal gewählt, dessen Signal mit dem jeweils gewählten Effekt versehen werden soll (S. 58). Bei Wahl von [MIC] wird der gewählte Effekt dem Ton von sowohl Mikrofon 1 als auch Mikrofon 2 hinzugeführct.

38. Effektparameter-Regler 1 [TIME (PARAMETER 1)]

Mit diesen Regler kann der Zeitparameter des gewählten Effektse eingestellt werden (S. 58, 60).

• Der BPM-Wert kann direkt manuell eingegeben werden, indem der TIME-Regler gedrückt wird, während die TAP-Taste gedrückt gehalten wird.
• Werden die beiden Tasten TAP und AUTO/TAP beim Drehen des TIME-Reglers gedrück gehalten, so kann der BPM-Wert in Schritten von 0,1 Einheiten feineingestellt werden.

39. Effektparameter-Regler 2 [LEVEL/DEPTH (PARAMETER 2)]

Mit diesen Regler kann der quantitative Parameter des gewählten Effektes eingestellt werden (S. 58, 60).

40. Effekt-Taste/Anzeige (ON/OFF)

These Taste dient zum Ein- und Ausschalten des gewählten Effekt (S. 58). Beim Einsatzen der Stromzufuhr sind alle Effekte ausgeschelt, und die Anzeige dieser Taste leucht. Wenn ein Effekt eingeschelt ist, blinking die Anzeige der Taste.

Klangfarbeneffekt/Bereich

41. Klangfarbeneffekt-Wahltasten/Anzeigen (HARMONIC, SWEEP, FILTER, CRUSH)

These Tasten dieren zur Wahl und zum Ein- und Ausschalten von Klangfarbeneffekten (S. 59). Nach Wahl eines Klangfarbeneffekts beginnnt die Anzeige der gedrückten Taste zu blinken, und der betreffende Effekt wird den Signalen aller Kanäle von 1 bis 4 hinzugeführ. Nach erneutem Drücken einer blinkenden Taste wechselt ihre Anzeige auf konstantes Leuchten, und der betreffende Klangfarbeneffekt wird wieder ausgeschelt. Beim Einschalten der Stromzufuhr sind alle Klangfarbeneffekte ausgeschelt (die Anzeigen der Tasten leuchten).

42. Harmonic-Effektanzeigen

Wenn die HARMONIC-Taste eingeschaltet ist, leucht den these Anzeigen auf, wobei sich die Farbe der Anzeige nach dem Effektstatus richtig (S. 59).

43. Klangfarbeneffekt-Parameterregler (COLOR)

Mit diesen Regler können quantitative Parameter des mit den Klangfarbeneffekt-Wahltasten gewählten Klangfarbeneffektse eingestellt werden (S. 59, 60).

44. Display

Einzelheiten zu den verschiedenen Anzeigen, die im Display erschreiben, finden Sie auf S. 52 bis 53.

DISPLAY

1. Effekt-Anzeigebereich

Die Anzeige leuchtet konstant, und auf dem alphanumerischen Anzeigefeld (zwie Zeilen zu je 7 Zeichen) wird der Name des Effektwes wie in der Tabelle weiter unter aufgeführrt angezeigt. Nach Ausführung eines der in der nachstehenden Tabelle aufgeführten Umschaltvorgänge werden die entsprechenden Zeichen 2 Sekunden lang angezeigt, wonach die ursprüngliche Anzeige des Effektnamens zurückkehrt.

Umschaltvorgang	Obere/untere Zeile	Anzeige
Bei MIDI-Start	obere Zeile	MIDI
	untere Zeile	START
Bei MIDI-Stopp	obere Zeile	MIDI
	untere Zeile	STOP
MIDI-Schnappschuss	obere Zeile	SNAP
	untere Zeile	SHOT

2. Kanalwahl-Anzeigebereich

Die Anzeige leuchtet konstant, und die Anzeige des mit dem Effektkanal-Wahlschalter gewährten Kanals wird mit einer leuchtenden roten Umrandung versehen.

3. Parameter-Anzeigebereich

:

Die Anzeige <PARAMETER> leuchtet konstant.

AUTO/TAP:

Wenn der BPM-Messmodus AUTO aktiviert ist, leuchtet die Anzeige [AUTO]; ist der BPM-Messmodus TAP (manuelle Eingabe) aktiviert, leuchtet die Anzeige [TAP].

BPM-Zähler-Anzeigefeld (3 Stellen):

Im AUTO-Modus wird hier der automatisch ermittelte BPM-Wert angezeigt. Wenn keine automatische Ermittlung des BPM-Wertes möglich ist, blinking die Anzeige des zuletzt ermittelten Wertes auf thisem Anzeigefeld. Im TAP-Modus wird der manuell über die TAP-Taste eingegebene BPM-Wert angezeigt.

BPM:

These Anzeige leuchtet konstant.

MIDI:

These Anzeige kennzeichnet den MIDI-Start/Stopp-Zustand.

• Nach Übertragung eines MIDI-Startbefehls leuchtet die Anzeige auf.

• Nach Übertragung eines MIDI-Stoppbefehls erlischt die Anzeige.

Anzeige von Parameter 1 (5 Stellen):

Hier werden die Parameter{jedes Effektse angezeigt. Nach einer Betatigung der Beat-Wahltasten (BEAT , ) wird die entsprchende Änderung der Beat-Zahl 1 Sekunde lang angezeigt. Wenn die BeatWahltasten (BEAT , ) zur Vorgabe eines Wertes betätgt werden, der außerhalb des Parameter-Einstellbereichs liegt, so blinkt die aktuelle Anzeige, ohne dass sich ihr Wert ändert.

Anzeige der Einheit (%/ms):

Die Anzeige der für den jeweiligen Effekt geltenden Einheit leuchtet auf.

4. Beat-Anzeigebereich

Hier wird die Position von Parameter 1 gegenüber dem BPM-Wert (1/1-Beat) durch Leuchtsegmente angezeigt. Die andere Zeile leuchtet konstant. Wenn die Position von Parameter 1 einen Grenzwert erreicht hat, leuchtet das entsprechende Segment auf. Wenn der Wert von Parameter 1 zwischen zwei Grenzwerten liegt, blinkt die Anzeige. Dieses Anzeigefeld umfasst bzw nur 7 Leuchtsegmente, noch können die beiden Enden ebenfls als Anzeigen betrachtet werden, so dass insgesamt 9 Positionen angezeigt werden konnen. Wenn sich die Werte an beiden Enden befinden, leuchtet keines der Segmente.

Effekt-Wahlschalter

1 Effektanzeige

3 Parameteranzeige

4 Beat-Anzeige

Obere/untere Zeile

Effektname

KleinsterWert

GrößterWert

Standard-wert

Einheit

1

2

3

4

5

6

7

8

9

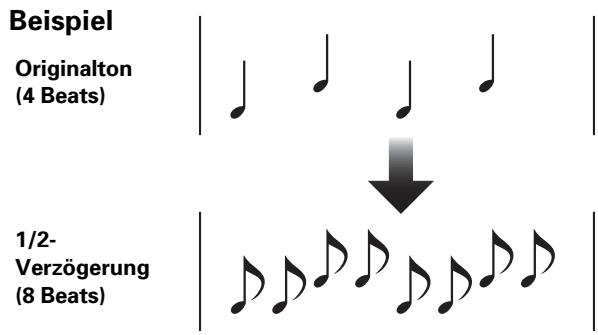

DELAY

obere Zeile

DELAY

1

4000

500

ms

1/8

1/4

1/2

3/4

1/1

2/1

4/1

8/1

16/1

untere Zeile

ECHO

obere Zeile

ECHO

1

4000

500

ms

1/8

1/4

1/2

3/4

1/1

2/1

4/1

8/1

16/1

untere Zeile

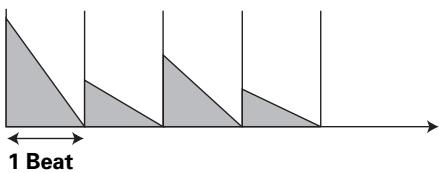

REV DLY

obere Zeile

REVERSE

10

4000

500

ms

1/8

1/4

1/2

3/4

1/1

2/1

4/1

8/1

16/1

untere Zeile

DELAY

PAN

obere Zeile

PAN

10

16000

500

ms

1/16

1/8

1/4

1/2

1/1

2/1

4/1

8/1

16/1

untere Zeile

TRANS

obere Zeile

TRANS

10

16000

500

ms

1/16

1/8

1/4

1/2

1/1

2/1

4/1

8/1

16/1

untere Zeile

FILTER

obere Zeile

FILTER

10

32000

2000

ms

1/4

1/2

1/1

2/1

4/1

8/1

16/1

32/1

64/1

untere Zeile

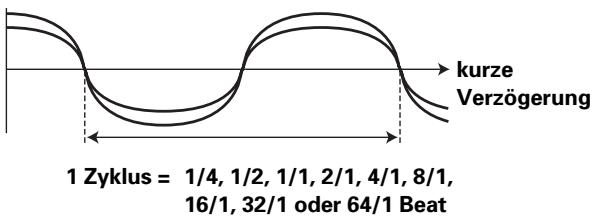

FLANGER

obere Zeile

FLANGER

10

32000

2000

ms

1/4

1/2

1/1

2/1

4/1

8/1

16/1

32/1

64/1

untere Zeile

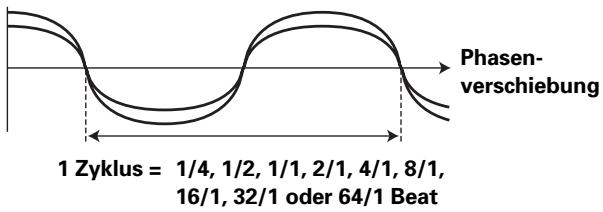

PHASER

obere Zeile

PHASER

10

32000

2000

ms

1/4

1/2

1/1

2/1

4/1

8/1

16/1

32/1

64/1

untere Zeile

REVERB

obere Zeile

REVERB

1

100

50

%

10

20

30

40

50

60

70

80

90

untere Zeile

ROBOT

obere Zeile

ROBOT

-100

100

0

%

—

-100

-66

-50

0

26

50

100

—

untere Zeile

CHORUS

obere Zeile

CHORUS

10

32000

2000

ms

1/4

1/2

1/1

2/1

4/1

8/1

16/1

32/1

64/1

untere Zeile

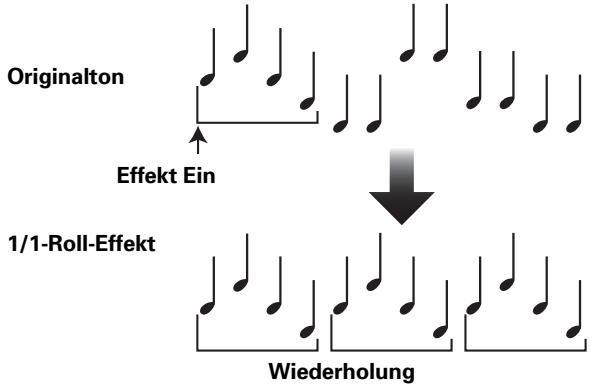

ROLL

obere Zeile

ROLL

10

4000

500

ms

1/16

1/8

1/4

1/2

1/1

2/1

4/1

8/1

16/1

untere Zeile

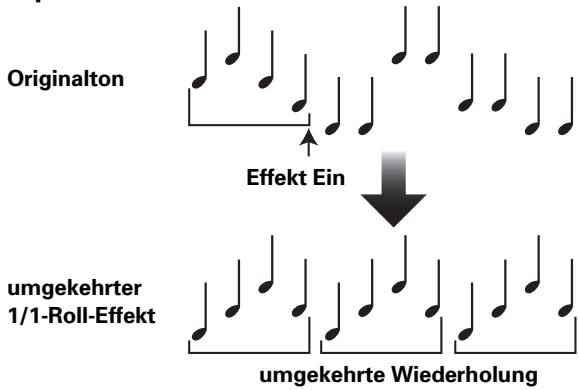

REV ROLL

obere Zeile

REVERSE

10

4000

500

ms

1/16

1/8

1/4

1/2

1/1

2/1

4/1

8/1

16/1

untere Zeile

ROLL

SND/RTN

obere Zeile

SEND/

untere Zeile

RETURN

Die in der obigen Tabelle schraffiert dargestellen Posten werden nicht angezeigt.

BEDIENUNG DES MISCHPULTS

GRUNDLEGENDE BEDIENUNGSVERFAHREN

1. Schalten Sie den POWER-Schalter an der Rückwand (Anschlussfeld) ein.

2. Stellen Sie den Eingangswahlschalter jeder Kanals entsprechend dem angeschlossenen Gerät ein.

3. Wenn ein Anschluss an den CD- oder LINE-Eingangsbuchsen hergestellt worden ist, muss der DIGITAL/CD-Wahlschalter bzw. der DIGITAL/LINE-Wahlschalter des entsprechenden Kanals am Anschlussfeld auf [CD] bzw. [LINE] eingestellt werden.

4. Wenn ein Anschluss an einer DIGITAL-Eingangsbuchse hergestellt worden ist, muss der DIGITAL/CD-Wahlschalter bzw. der DIGITAL/LINE-Wahlschalter des entsprechenden Kanals am Anschlussfeld auf [DIGITAL] eingestellt werden.

5. Stellen Sie den Eingangsgespel jedes Kanals mit dem TRIM-Regler wunschgemäß ein.

6. Stellen Sie die Klangfarbe mit den Entzerrungsreglern (HI, MID, LOW) jeder Kanals wunschgemäß ein.

7. Stellen Sie den Lautstärkepegel jedem Kanals mit seinem Kanal-Faderhebel wunschgemäß ein.

8. Wenn eine Kreuzüberblendung zwischen Kanäten ausgeführrt werden soll, verwenden Sie die CROSS FADER ASSIGN-Schalter zur Wahl zwischen Kanal [A] und [B] des Kreuz-Faderhebels, und betätigten Sie dann den Kreuz-Faderhebel.

9. Wenn der Kreuz-Faderhebel nicht verwendet werden soll, wahren Sie die Einstellung [THRU] der CROSS FADER ASSIGN-Schalter.

10. Betätigen Sie den MASTER LEVEL-Regler zur Einstellung des Gesamtlautstärkepegels.

1. Betätigten Sie den BALANCE-Regler zur Einstellung der Links/Rechts-Kanalbalance.

[Wahl zwischen Stereo und Mono]

Bei Einstellung des STEREO/MONO-Wahlschalters auf [MONO] handelt es sich beim Master-Ausgangssignal um eine monaurale Mischung der Signale des linken und rechten Kanals.

[Mikrofoneingang]

1. Um ein Mikrofon zu verwenden, bringen Sie den MIC-Schalter in die Stellung [ON] oder [TALK OVER].
2. Bei Einstellung auf [TALK OVER] werden alle Tonausgangspiegel mit Ausnahme des Mikrofontons automatisch um 20 dB gedämpft, wenn dem Mikrofoneingang ein Signal mit einem higheren Pegel als -15 dB zugeleitet wird.
3. Betätigten Sie den MIC 1 LEVEL-Regler zur Einstellung des Lautstärkegegels von Mikrofon 1, und den MIC 2 LEVEL-Regler zur Einstellung des Lautstärkegegels von Mikrofon 2.
4. Stellen Sie die Klangfarbe des Mikrofontons mit den Mikrofon-Entzerrungsreglern (HI, LOW) wunschgemäß ein.
   Die Mikrofon-Entzerrungsregler sind für Mikrofon 1 und 2 gemeinsam wirksam.

[Kabinen-Monitorausgang]

1. Verwenden Sie den MIC SIGNAL-Schalter am Anschlussfeld zur Festlegung, ob der Mikrofonton an den Kabinet-Monitor ausgegeben werden soll oder nicht.
2. Bei Einstellung auf [ADD] wird der Mikrofonton an den Kabinen-Monitor ausgegeben, bei Einstellung auf [CUT] wird er nicht ausgegeben.
3. Stellen Sie den Lautstärkepegel des Monitor-Ausgangssignals mit dem BOOTH MONITOR-Regler wunschgemäß ein.
4. Der Lautstärkepegel kann mit dem BOOTH MONITOR-Regler unabhängig von der Einstellung des MASTER LEVEL-Reglers eingestellt werden.

[Kopfhörerausgang]

1. Wahlen Sie die abzuhörende Eingangsquelle mit den CUE-Tasten (Kanal 1 bis 4, MASTER, Effektgerät).

Die Anzeige der gewährten CUE-Taste leuchtet hell.

1. Verwenden Sie den MONO SPLIT/STEREO-Schalter zur Wahl des an den Kopfhörer auszugebenden Signals.

2. Bei Einstellung auf [MONO SPLIT] wird das mit der jeweiligen CUE-Taste gewählte Signal über den linken Kanal ausgegeben, während das Master-Agangssignal über den rechten Kanal ausgegeben wird (nur wenn zusätzlich die CUE-Taste im [MASTER]-Bereich eingeschaltet ist).

3. Bei Einstellung auf [STEREO] wird das mit der jeweiligen CUE-Taste gewährte Signal stereophon ausgegeben.

4. Bei Wahl von [MONO SPLIT] betätigten Sie den MIXING-Regler zur Einstellung der Balance zwischen dem (mit der jeweiligen CUE-Taste gewählten) Signal des linken Kanals und dem Master-Ausgangssignal des rechten Kanals (nur wenn zusätzlich die CUE-Taste im [MASTER]-Bereich eingescheltet ist).

5. Wenn der MIXING-Regler im Uhrzeigersinn (in Richtung [MASTER]) gedreht wird, erfolgt eine Ausgabe des Master-Ausgangssignals (nur wenn die CUE-Taste im [MASTER]-Bereich eingeschelt ist) an den Kopfhörer; bei direhen im Uhrzeigersinn (in Richtung [CUE]) wird das mit der jeweiligen CUE-Taste gewählte Signal an den Kopfhörer ausgegeben.

6. Stellen Sie den Lautstärkepegel des Kopfhörers mit dem LEVEL-Regler wunschgemäß ein.

[Wahl der Faderhebel-Dämpfungskurve]

Das Ansprechverhalten der Faderhebel (Verlauf der Änderung des Lautstärkegegels) kann auf drei verschiedene Dämpfungskurven eingestellt werden.

■ Stellen Sie die Dämpfungskurve für die Kanal-Faderhebel mit dem CH FADER-Wahlschalter wunschgemäß ein.

• In der linken Stellung des Wahlschalters entsteht eine steil ansteigende Dämpfungskurve, die bewirkt, dass der Lautstärkepegel beim Verschieben eines Kanal-Faderhebels über seine Mittenstellung hinaus rasch zunimmt.

• In der rechten Stellung des Wahlschalters entstehen eine lineare Dämpfungskurve, die bewirkt, dass sich der Lautstärkepegel beim Verschieben eines Kanal-Faderhebels nach ober gleichmäßigändert.

• In der mittleren Stellung des Wahlschalters entsteht eine Dämpfungskurve, die etwa halbwegs zwischen den beiden oben beschrieben Kenrven liegt, so dass der Lautstärkepegel beim Verschieben eines Kanal-Faderhebels über seine Mittenstellung hinaus allmählich zunimmt.
  Die mit diesen Wahlschalter eingestellte Dämpfungskurve ist für alle Kanal-Faderhebel von 1 bis 4 wirsam.

■ Stellen Sie die Dämpfungskurve für den Kreuz-Faderhebel mit dem CROSS FADER-Wahlschalter wunschgemäß ein.

• In der linken Stellung des Wahlschalters entsteht eine steil ansteigende Dämpfungskurve (sobald der Kreuz-Faderhebel aus seiner Anschlagstellung auf Seite [A] bewegt wird, erscheint der Ton des Seite [B] zugeordneten Kanals).
• In der rechten Stellung des Wahlschalters entsteht eine lineare Dämpfungskurve, die bewirkt, dass beim Verschieben des Kreuz-Faderhebels ein gleichmäßiger Übergang zwischen den beiden Kanälen erzeugt wird.
• In der mittleren Stellung des Wahlschalters entstehen eine Dämpfungskurve, die etwa halbwegs zwischen den beiden oben beschriebenen Kurven liegt.
• Die hier gewählte Einstellung liefert jeweils die gleiche Dämpfungskurve für Seite [A] und [B].

FADER-STARTFUNKTION

Wenn these Gerät über ein optionales Steuerkabel an einen Pioneer CD-Player für DJ-Anwendungen angeschlossen wird, konnen die Kanal-Faderhebel und der Kreuz-Faderhebel betätigter werden, um die Wiedergabe am CD-Player automatisch zu starten.

Bei einer Verstellung des Kanal- oder Kreuz-Faderhebels am Mischpult wird der Pausenzustand am CD-Player aufgehoben, und die Wiedergabe des gewählten Titels startet unmittelbar. Wird der Faderhebel anschließend in seine Ausgangsstellung zurückgebracht, so kehrt der CD-Player an den Cue-Punkt zurück (Cue-Rücklauf-Funktion), wodurch eine Sampler-ähnliche Wiedergabe ermöglicht wird.

Wiedergabestart und Cue-Rücklauf über Kreuz-Faderhebel

Wenn der Kanal A des Kreuz-Faderhebels zugeordnete CD-Player momentan am Cue-Punkt auf Wiedergabebereitschaft geschaltet ist und der Kreuz-Faderhebel von der rechten Seite (Seite B) auf die linke Seite (Seite A) geführt wird, startet die Wiedergabe an dem Kanal A zugeordneten CD-Player automatisch.

Sobald der Kreuz-Faderhebel seine linke (Seite A) Anschlagstellung erreicht, führt der Kanal B zugeordnete CD-Player einen Rücklauf an den Cue-Punkt (Cue-Rücklauf) aus. Wenn der Kanal B des Kreuz-Faderhebels zugeordnete CD-Player momentan am Cue-Punkt auf Wiedergabebereitschaft geschaltet ist und der Kreuz-Faderhebel von der linken Seite (Seite A) auf die rechte Seite (Seite B) geführt wird, startet die Wiedergabe an dem Kanal B zugeordneten CD-Player automatisch. Sobald der Kreuz-Faderhebel seine rechte (Seite B) Anschlagstellung erreicht, führt der Kanal A zugeordnete CD-Player einen Rücklauf an den Cue-Punkt (Cue-Rücklauf) aus.

• Der Cue-Rücklauf wird selbst dann ausgeführct, wenn der Eingangswahlschalter nicht auf [CD/DIGITAL] bzw. [LINE/DIGITAL] eingestellt ist.

[Starten der Wiedergabe über Kanal-Faderhebel]

1. Drücken Sie die FADER START-Taste des Kanals (1 bis 4), an den der anzusteuernnde CD-Player angeschlossen ist.
   Die Anzeige der Taste des gewählten Kanals leuchtet auf.
2. Bringen Sie den Kanal-Faderhebel in seine unter Anschlagstellung (Skalenteilung „0").
3. Legen Sie den gewünschten Cue-Punkt am CD-Player fest, und schalten Sie ihn Dort auf Wiedergabebereitschaft.
4. Wenn der Cue-Punkt bereits festgelegt worden ist, braucht der CD-Player nicht am Cue-Punkt auf Bereitschaft geschalte zu werden.
5. Sobald die Wiedergabe des CD-Players beginnen soll, führen Sie den Kanal-Faderhebel mit der gewünschten Geschwindigkeit nach oben.
   Die Wiedergabe startet am CD-Player.
6. Nach Beginn der Wiedergabe konnen Sie den Kanal-Faderhebel jederzeit wieder auf die Skalenteilung [0] zurückbringen, um den CD-Player an den Cue-Punkt zurückzuführen und in den Bereitschafts Zustand zu schalten (Cue-Rücklauf).
7. These Funktion steht nur dann zur Verfügung, wenn der CROSS FADER ASSIGN-Schalter des betreffenden Kanals auf [THRU] eingestellt ist.

[Starten der Wiedergabe über den Kreuz-Faderhebel]

35

1. Drücken Sie die FADER START-Taste des Kanals (1 bis 4), an den der anzusteuernde CD-Player angeschlossen ist. Die Tastes gewährten Kanals leuchtet auf.

2. Bringen Sie den CROSS FADER ASSIGN-Schalter des gewählten Kanals instellung [A] oder [B].

3. Wahlen Sie die Stellung [A], wenn der Kanal, der zur Wiedergabe vorgesehen ist, Kanal A (der linken Seite) des Kreuz-Faderhebels zugeordnet werden soll.

4. Wahlen Sie die Stellung [B], um den Kanal, der zur Wiedergabe vorgesehen ist, Kanal B (der rechten Seite) des Kreuz-Faderhebels zuzuordnen.

5. Bringen Sie den Kreuz-Faderhebel in die Anschlagstellung, die dem zur Wiedergabe vorgesehenen Kanal entgegengesetzt ist.

6. Legen Sie den gewünschten Cue-Punkt am CD-Player fest, und schalten Sieihn Dort auf Wiedergabebereitschaft.

7. Wenn der Cue-Punkt bereits festgelegt worden ist, braucht der CD-Player nicht am Cue-Punkt auf Bereitschaft geschalte zu werden.
8. Sobald die Wiedergabe des CD-Players beginnen soll, führen Sie den Kreuz-Faderhebel mit der gewünschten Geschwindigkeit auf die Seite des entsprechenden Kanals.
   Die Wiedergabe startet am CD-Player.
9. Nach Beginn der Wiedergabe konnen Sie den Kreuz-Faderhebel jederzeit in die entgegengesetzte Anschlagstellung bringen, um den CD-Player an den Cue-Punkt zurückzufahren und in den Bereitschafts Zustand zu schalten (Cue-Rücklauf).

Hinweis:

Die Fader-Startfunktion steht nicht zur Verfügung, wenn ausschließlich digitale Anschlüsse hergestellt worden sind; achten Sie dazu darauf auf, zusätzlich die analogen Ausgangsbuchsen des CD-Players mit dem Mischpult zu verbinden, wenn die Fader-Startfunktion verwendet werden soll.

EFFECTFUNKTIONEN

Dieses Gerät erzeugt sowohl Beat-Effekte, die mit dem BPM-Wert verknüpf ist, als auch Klangfarbeneffekte, die über die für jeder Kanal vorgesehenen COLOR-Regler variiert werden können, so dass insgesamt 18 grundlegende Effekttypen (einschließlich von [SND/RTN]) zur Verfügung stehen. Da außerdem die Parameter eines Effekttypes wunschgemäß eingestellt werden können, lässt sich eine äußerst große Vielfalt an Effektvariationen erzeugen.

Die Beat-Effekte konnen innerhalb eines breiten Bereichs variiert werden, indem der Zeitparameter über den TIME-Regler (Parameter 1) und der quantitative Parameter über den LEVEL/DEPTH-(Parameter 2) Regler verändert wird.

Durch Verstellen der COLOR-Regler halten sich Änderungen an den Klangfarbeneffekten vornehmen. Schließlich{lssst sich eine noch umfangreichere Palette an Darbietungseffekten durch Kombinieren von Beat-Effecteken und Klangfarbeneffekten erhalten.

BEAT-EFFEKTTTYPEN

1. DELAY (Einzelton-Wiederholung)

These Funktion gestattet es, dem Originalton auf rasche und einfache Weise einen Verzögerungston mit einem Beat von 1/8, 1/4, 1/2, 3/4, 1/1, 2/1, 4/1, 8/1 oder 16/1 hinzuzufügen. Wenn beispiselsweise ein Verzögerungston mit einem 1/2-Beat hinzugefügt wird, verwandeln sich 4 Beats in 8 Beats. Durch Hinzufügen eines 3/4-Beat{lsst sich ein synkopierten Rhythmus erhalten.

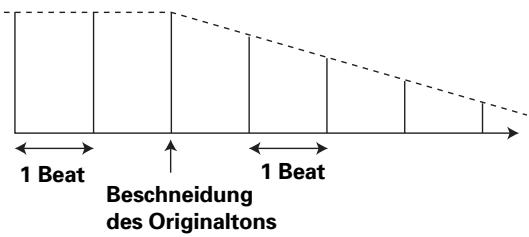

2. ECHO (Mehrfachwiederholung)

These Funktion gestattet es, dem Originalton auf rasche und einfache Weise einen Echoton mit einem Beat von 1/8, 1/4, 1/2, 3/4, 1/1, 2/1, 4/1, 8/1 oder 16/1 hinzuzufugen.

Wenn beispiselsweise ein 1/1-Beat-Echoton verwendet wird, um den Originalton abzuschneiden, wird ein mit dem Beat synchronisierter Sound gemeinsam mit der Ausblendung wiederholt.

Wenn dem Mikrofonton ein 1/1-Beat-Echo hinzugefügt wird, wird der Mikrofonton synchron mit dem Beat der Musik wiederholt.

Wird dem Gesangston eines Titels ein 1/1-Beat-Echo hinzugeführst, erhält der Song den Charakter eines einfahren Zirkelkanons (engl. „Round").

Beispiel

3. REVERSE DELAY (Einzelwiederholung)

These Funktion gestattet es, dem Originalton auf rasche und einfache Weise einen umgekehrten Verzögerungston mit einem Beat von 1/8, 1/4, 1/2, 3/4, 1/1, 2/1, 4/1, 8/1 oder 16/1 hinzuzufugen.

Beispiel
Originalton

1/1-Umkehrverzögerung

4. Auto PAN (L-R BALANCE)

Dieser Effekt verteilt den Originalton synchron mit dem Rhythmus in Einheiten von 1/16, 1/8, 1/4, 1/2, 1/1, 2/1, 4/1, 8/1 oder 16/1 Beat auf den rechten und linken Kanal (automatische Beat-Panoramaregelung).

Außer dem kann eine kurze automatische Panoramairegelung ausgeführten werden, die den Originalton in sehr kurzen Zeitabständen auf den rechten und linken Kanal verteil, ein Effekt, der sich manuell nicht bewerkstelligen{lasset.

Beispiel

5. Auto TRANS

Bei diesen Effekt wird der Originalton automatisch in Einheiten von 1/16, 1/8, 1/4, 1/2, 1/1, 2/1, 4/1, 8/1 oder 16/1 Beat synchron mit dem Rhythmus abgeschritten.

Beispiel
Beschneidung Beschneidung
1 Zyklus = 1/16, 1/8, 1/4, 1/2, 1/1, 2/1, 4/1, 8/1 oder 16/1 Beat

6. FILTER

Bei diesen Effekt wird die Filter-Grenzfrequency in Einheiten von 1/4, 1/2, 1/1, 2/1, 4/1, 8/1, 16/1, 32/1 oder 64/1 Beat verschoben, wodurch die Klangfarbe betrachtlich verändert wird.

Beispiel

7. FLANGER

These Funktion gestattet es, dem Originalton auf rasche und einfache Weise einen Flanger-Effekt mit einer Dauer von 1 Zyklus in Einheiten von 1/4, 1/2, 1/1, 2/1, 4/1, 8/1, 16/1, 32/1 oder 64/1 Beat hinzufugen.

Beispiel

8. PHASER

These Funktion gestattet es, dem Originalton auf rasche und einfache Weise einen Phaser-Effekt mit einer Dauer von 1 Zyklus in Einheiten von 1/4, 1/2, 1/1, 2/1, 4/1, 8/1, 16/1, 32/1 oder 64/1 Beat hinzufugen.

Beispiel

9. REVERB

DiesisteinNachhalleffekt.

10. ROBOT

Der Originalton wird wie durch einen Roboter reproduziert.

11. CHORUS

Dieser Effekt erzeugt einen Chorus-Sound synchron mit einem Beat von 1/8, 1/4, 1/2, 1/1, 2/1, 4/1, 8/1 oder 16/1. Dadurch entsteht ein weitraumiger Effektton, so als ob der Ton mit gleicher Tonhöhe von mehreren Quellen gleichzeitig erzeugt wird.

12. ROLL

Sounds mit einem Beat von 1/16, 1/8, 1/4, 1/2, 1/1, 2/1, 4/1, 8/1 oder 16/1 werden aufgezeichnet und wiederholt ausgegeben. Außer dem kann ein Roll-Effekt erzeugt werden, indem der Beat synchron mit dem Rhythmus von 1/1 auf 1/2 oder 1/4 geändert wird.

Beispiel

13. REVERSE ROLL

Sounds mit einem Beat von 1/16, 1/8, 1/4, 1/2, 1/1, 2/1, 4/1, 8/1 oder 16/1 werden aufgezeichnet, umgekehrt und wiederholt ausgegeben. Außerdem kann ein umgekehrter Wiedergabe-Roll-Effekt erzeugt werden, indem der Beat synchron mit dem Rhythmus von 1/1 auf 1/2 oder 1/4 geändert wird.

Beispiel

14. SEND/RETURN

Durch Anschlieben eines Samplers oder Effektgeräteslässt sich ein Vielzahl von zusätzlichen Effekten erzeugen.

ERZEUGEN VON BEAT-EFFEKTEN

Da die Beat-Effekte eine sofortige Einstellung der Effektzeiten synchron mit dem BPM-Wert (Taktschläge pro Minute) gestatten,{lssst sich auch während einer Live-Darbietung eine große Vielfalt an Effekten synchron mit dem Rhythmus des laufenden Titels erzeugen.

1. Betätigen Sie die AUTO/TAP-Taste zur Wahl des BPM-Messmodus für die Ermittlung des Wiedergabetempos.

AUTO:Der BPM-Wert des Musikeingangssignals wird automatisch ermittelt.

TAP: Der BPM-Wert wird manuell durch Antippen der TAP-Taste im gewündsten Rhythmus eingegeben.

• Beim Einschalten der Stromzufuhr wird stets der [AUTO]-Modus aktiviert.
  Die Anzeige des gewählten BPM-Messmodus [AUTO/TAP] leuchtet im Display auf.
• Wenn der BPM-Wert eines Titels nicht automatisch ermittelt werden kann, blinking die Anzeige auf dem BPM-Zähler-Anzeigefeld.
• Der Messbereich im AUTO-Modus beträgt 70 bis 180 BPM. Bei bestimmen Titeln ist u.U. keine automatische Messung des BPM-Wertes möglich.

In einem solchen Fall geben Sie den gewünschten BPM-Wert manuell über die TAP-Taste ein.

[Gebrauch der TAP-Taste für manuelle Eingabe des BPM-Wertes]

Wenn Sie die TAP-Taste mindestens zweimal synchron mit dem Beat (1/4-Noten) antippen, wird auf der Grundlage der Zeitinterva zwischen den einzelnen Antippvorgängen ein Mittelwert als BPM-Wert übernommen.

• Wird die TAP-Taste bei aktiviertem [AUTO]-Modus betätig, so erfolgt eine automatische Umschaltung auf den TAP-Modus, und die Zeitintervalle zwischen den einzelnen Antippvorgängen werden gemessen.
• Wenn der BPM-Wert über die TAP-Taste eingegeben wird, ergibt sich eine Beat-Zahl von 11 (bzw. 41 bei bestimmten Effekten), und die Zeit für 1 Beat (1/4-Note) bzw. 4 Beats wird als Effektzeit eingestellt.
• Der BPM-Wert kann direkt manuell eingegeben werden, indem der TIME-Regler gedrückt wird, während die TAP-Taste gedrückt gehalten wird.

Werden die beiden Tasten TAP und AUTO/TAP beim Drehendes TIME-Reglers gedrück gehalten, so kann der BPM-Wert in Schritten von 0,1 Einheiten feineingestellt werden.

2. Stellen Sie den gewünschten Effekt mit dem Effekt-Wahlschalter ein.

• Der Name des gewählten Effektis erscheint im Display.
• Eine detaillierte Beschreibung der einzelnen Effekte finden Sie auf S. 56 und 57.

3. Stellen Sie den Kanal, dessen Signal mit dem jeweils gewählten Effekt versehen werden soll, mit dem Effektkanal-Wahlschalter ein.

Die Anzeige des gewählten Effektkanals erscheint mit einer roten Umrandung im Display.
- Bei Wahl von [MIC] wird der gewählte Effekt dem Ton von sowohl Mikrofon 1 als auch Mikrofon 2 hinzugeführ.

4. Betätigen Sie die BEAT-Wahltasten («, ») zur Wahl des Beat-Vielfachten, mit dem der Effekt synchronisiert werden soll.

• Nach Drücken der Taste wird die auf der Grundlage des BPM-Wertes berechnete Beat-Zahl verdoppelt, nach Drücken der Taste wird sie halbiert (bei bestimmen Effekten ist auch die Einstellung 3 / 4'' möglich).
• Das Vielfache der gewährten Beat-Zahl (Position von Parameter 1) wird mit den 7 Leuchtsegmenten am unteren Rand des Displays angezeigt (siehe S. 53).
  Die dem Beat-Vielfachten entsprechende Effektzeit wird automatisch eingestellt.

Beispiel:BPM-Wert = 120

1 / 1 = 500ms

1 / 2 = 250ms

2 / 1 = 1000ms

5. Schalten Sie die ON/OFF-Taste ein, um den gewählten Effekt zu aktivieren.

• Bei jeder Betätigung der Taste wird der Effekt abwechselnd ein- und ausgeschaltet (beim Einsatzen der Stromzufahr ist die Effektfunktion stets ausgeschaltet (OFF)).
• Bei eingeschaltetem Effekt blinking die Anzeige der ON/OFF-Taste.

Parameter 1

Durch Drehen des TIME (PARAMETER 1)-Reglers kann der Zeitparameter (Effektzeit) des gewählten Effektos verändert werden.

Einzelheiten zur Auswirkung einer Verstellung des TIME (PARAMETER 1)-Reglers auf die einzelnen Effekte finden Sie auf S. 60.

Parameter 2

Durch Drehen des LEVEL/DEPTH (PARAMETER 2)-Reglers kann der quantitative Parameter des gewählten Effektis verändert werden.

Einzelheiten zur Auswirkung einer Verstellung des LEVEL/DEPTH (PARAMETER 2)-Reglers auf die einzelnen Effekte finden Sie auf S. 60.

KLANGFARBENEFFEKT-TYPEN

1. HARMONIC

These Funktion erfasst Abweichungen von der absoluten Tonhöhe und korrigiert diese automatisch auf die nachstliegenden Tonart.

Durch Drehen des Reglers kann die Tonhöhe/Tonart innerhalb eines Bereichs von ± 6 Halbtönen geändert werden.

2. SWEEP

These Funktion dient zu einer Verschiebung der Frequenz des Filters, was zu einer betrachtlichen Veränderung der Klangfarbe führt. Durch Drehen des Reglers nach rechts werden Bandpassfilter-Effekte erzeugt, durch Drehen nach links halten sich Kerfbilter-Effekte erzeugen.

Kerbfilter
Frequenz

Frequenz

3.CRUSH

Dieser Effekt liefert ein gingefugiges „Stauchen" des Originaltions, wodurch dieser mit einem bestimmen Akzent versehen wird.

4. FILTER

Bei dieser Effekt wird die Filter-Grenzfrequency verschoben, was zu einer betrachtlichen Veränderung der Klangfarbe führt. Durch Drehen des Reglers nach rechts werden Hochpassfilter-Effekte erzeugt, durch Drehen nach links halten sich Tiefpassfilter-Effekte erzeugen.

Tiefpassfilter

Grenzfrequency

Hochpassfilter
Grenzfrequency

EINSATZ DER KLANGFARBENEFFEKTE

2 COLOR

Die Klangfarbeneffekte sind mit dem COLOR-Regler jeder Kanals verknüpf.

• Dem Mikrofon werden keine Klangfarbeneffekte hinzugeführ.

• Drücken Sie die Klangfarben-effekt-Wahltaste (HARMONIC, SWEEP, FILTER, CRUSH) des gewünschten Klangfarben-effekts.

HARMONIC:

Ein Tonhohenverschiebungs-Effekt wird hinzugefügt, um die Tonhöhe der Originaltonart des laufenden Titels anzupassen.

SWEEP:

Der Originalton wird nach Passieren des Filters ausgegeben.

CRUSH:

Der Originalton wird mit einem „Staucheffekt" versehen ausgegeben.

FILTER:

Der Originalton wird nach Filterung ausgegeben.

Die Anzeige der eingeschalteten Klangfarbeneffekt-Wahltaste blinkt.
- Der gewählte Klangfarbeneffekt wird den Signalen aller Kanäle von 1 bis 4 hinzugeführct.
- Nach erneutem Drucken einer blinkenden Taste wechselt ihre Anzeige auf konstantes Leuchten, und der betreffende Klangfarbeneffekt wird wieder ausgeschelt.
- Beim Einschalten der Stromzufuhr sind alle Klangfarben-effekte ausgeschaltet.

2. Betätigen Sie die COLOR-Regler, um den quantitativen Parameter des gewählten Klangfarbeneffektswunschgemäß einzustellen.

• Dieser Parameter kann für jeder Kanal separat eingestellt werden.
• Der aktuelle Zustand des Klangfarbeneffektswird durch die Farbe der Harmonic-Effektanzeige gekennzeichnet.

Rot: Keine Übereinstimmung mit der Frequenz der Tonleiter Grün: Übereinstimmung mit der Frequenz der Tonleiter

EFFEKTPARAMETER

Beat-Effekte

Bezeichnung	Parameter der Beat-Wahltasten	Parameter 1 (TIME-Regler)		Parameter 2 (MIX/DEPTH-Regler)
		Funktion	Einstellbereich (Einheit)
1 DELAY	Einstellung der Verzögerungszeit auf 1/8 bis 16/1 pro 1 Beat der BPM-Zeit	Einstellung der Verzögerungszeit	1 bis 4 000 (ms)	Einstellung der Balance zwischen Originalton und Verzögerungston
2 ECHO (*1)	Einstellung der Verzögerungszeit auf 1/8 bis 16/1 pro 1 Beat der BPM-Zeit	Einstellung der Verzögerungszeit	1 bis 4 000 (ms)	Einstellung der Balance zwischen Originalton und Echoton
3 REVERSE DELAY	Einstellung der Verzögerungszeit auf 1/8 bis 16/1 pro 1 Beat der BPM-Zeit	Einstellung der Verzögerungszeit	10 bis 4 000 (ms)	Einstellung der Balance zwischen Originalton und Verzögerungston
4 PAN	Einstellung der Zeit auf 1/16 bis 16/1 pro 1 Beat der BPM-Zeit für Verteilung auf den rechten und linken Kanal	Einstellung der Effektzeit	10 bis 16 000 (ms)	Einstellung der Balance zwischen Originalton und Effektton
5 TRANS	Einstellung der Beschneidungszeit auf 1/16 bis 16/1 pro 1 Beat der BPM-Zeit	Einstellung der Effektzeit	10 bis 16 000 (ms)	Einstellung der Balance zwischen Originalton und Effektton
6 FILTER	Einstellung des Zyklus der Grenzfrequency-Verschiebung in Einheiten von 1/4 bis 64/1 relativ zu 1 Beat des BPM-Wertes	Einstellung des Zyklus für die Grenzfrequency-Zeitverschiebung	10 bis 32 000 (ms)	Bei Drehen des Reglers im Uhrzeigersinn nimmt das Ausmaß des Effektys zu.
7 FLANGER	Einstellung des Zyklus der Flanger-Verschiebung in Einheiten von 1/4 bis 64/1 relativ zu 1 Beat des BPM-Wertes	Einstellung des Zyklus für die Flangereffekt-Verschiebung	10 bis 32 000 (ms)	Bei Drehen des Reglers im Uhrzeigersinn nimmt das Ausmaß des Effektys zu. Wird der Regler bis zum Anschlag im Gegenahrzeigersinn gedreht, so wird nur der Originalton ausgegeben.
8 PHASER	Einstellung des Zyklus der Phasenverschiebung in Einheiten von 1/4 bis 64/1 relativ zu 1 Beat des BPM-Wertes	Einstellung des Zyklus für die Phaseneffekt-Verschiebung	10 bis 32 000 (ms)	Bei Drehen des Reglers im Uhrzeigersinn nimmt das Ausmaß des Effektys zu. Wird der Regler bis zum Anschlag im Gegenahrzeigersinn gedreht, so wird nur der Originalton ausgegeben.
9 REVERB (*1)	Einstellung des Ausmaßes des Nachhalls innerhalb eines Bereichs von 1% bis 100 %	Einstellung des Ausmaßes des Nachhalleffektys	1 bis 100 (%)	Einstellung der Balance zwischen Originalton und Effektton
10 ROBOT	Einstellung der Tonhöhe des Roboter-Klangeeffekts innerhalb eines Bereichs von -100 % bis +100 %	Einstellung der Tonhöhe des Roboter-Klangeeffektys	-100 bis +100 (%)	Bei Drehen des Reglers im Uhrzeigersinn nimmt das Ausmaß des Effektys zu.
11 CHORUS	Einstellung des Zyklus der Phasenverschiebung in Einheiten von 1/4 bis 64/1 relativ zu 1 Beat des BPM-Wertes	Einstellung des Zyklus für den harmonischen Chorus-Sound	10 bis 32 000 (ms)	Einstellung der Balance des Chorus-Sounds
12 ROLL (*2)	Einstellung der Effektzeit auf 1/16 bis 16/1 relativ zu 1 Beat des BPM-Wertes	Einstellung der Effektzeit	1 bis 4 000 (ms)	Einstellung der Balance zwischen Originalton und Roll-Ton
13 REVERSE ROLL (*2)	Einstellung der Effektzeit auf 1/16 bis 16/1 relativ zu 1 Beat des BPM-Wertes	Einstellung der Effektzeit	1 bis 4 000 (ms)	Einstellung der Balance zwischen Originalton und Roll-Ton
14 SEND/RETURN	—	—	—	Einstellung des Lautstärkegegels des an die RETURN-Buchse geleiteten Signals

() Wonn vom jeweiligen Kanal kein Ton an den Master-Ausgang ausgegeben wird, erfolgt selbst bei eingeschalteten Effektmonitor keine Ausgabe des Effekttions.
(^2) Bei ausgeschalteten Effekt erfolgt selbst bei eingeschalteten Effektmonitor keine Ausgabe des Effekttions.

Klangfarbeneffekte

Bezeichnung	Parameter (COLOR-Regler)
1 HARMONIC	Einstellung des Ausmaßes der Tonhöhenverschiebung innerhalb eines Bereichs von ±6 Halbtönen; durch Drehen des Reglers nach rechts wird die Tonhöhe um bis zu 6 Halbtöne erhöht, durch Drehen des Reglers nach links wird sie um bis zu 6 Halbtöne erniedrigt.
2 SWEEP	Einstellung der Filter-Grenzfrequency; durch Drehen des Reglers nach rechts wird die Grenzfrequency des Bandpassfilters verschoben, durch Drehen des Reglers nach links die Grenzfrequency des Kerbfilters.
3 CRUSH	Einstellung des Ausmaßes der Stauchung des Originaltons; durch Drehen des Reglers nach links werden die tiefen Frequen angehoben, durch Drehen des Reglers nach rechts die hohen Frequenen.
4 FILTER	Einstellung der Filter-Grenzfrequency; durch Drehen des Reglers nach rechts wird die Grenzfrequency des Hochpassfilters verschoben, durch Drehen des Reglers nach links die Grenzfrequency des Tiefpassfilters.

MIDI-EINSTELLUNGEN

Bei MIDI (Abkürzung von „Musical Instrument Digital Interface") handelt es sich um ein genormtes Protokoll, das den Austausch von Informationen zwischen elektronischen Musikinstrumenten und Computern möglich.

Dabei wird ein MIDI-Kabel zur Verbindung von zwei Geräten mit MIDI-Buchsen verwendet, wonach Daten zwischen den beiden Geräten ausgetaucht werden können.
Beim DJM-800 wird das MIDI-Protokoll für die Übertragung und den Empfang von Betriebs- und BPM-Daten (Taktgebersignale) eingesetzt.

CD-Player für DJ-Anwendungen
DJM-800

SYNCHRONISIEREN EINES EXTERNEN SEQUENZERS MIT EINEM AUDIOSIGNAL ODER VERWENDUNG DER BETRIEBSDATEN DES DJM-800 ZUR ANSTEUERUNG EINES EXTERNEN SEQUENZERS

1. Verbinden Sie die MIDI OUT-Buchse des DJM-800 über ein im Fachhandel erhältliches MIDI-Kabel mit der MIDI IN-Buchse des MIDI-Sequenzers.

2. Schalten Sie den MIDI-Sequenzer in den Slave-Synchronisationsmodus.

3. MIDI-Sequenzer, die MIDI-Taktgebersignale nicht Unterstützung, können nicht mit diesen Gerät synchronisiert werden.
4. Bei Titeln, deren BPM-Wert nicht zuverlässig gemessen werden kann, ist u.U. keine Synchronisierung möglich.

5. Ein Taktgebersignal wird auch für einen im TAP-Modus eingeststellen BPM-Wert ausgegeben.

6. Drucken Sie die MIDI START/STOP-Taste.

7. Der Ausgabebereich des MIDI-Taktgebersignals beträgt 40 bis 250 BPM.

Hinweis:

• Bei bestimmten Titeln ist u.U. keine korrekte Messung des BPM-Wertes möglich.

[Einstellung des MIDI-Kanals]

Der MIDI-Kanal (1 bis 16) kann eingestellt und abgespeichert werden.

1. Halten Sie die MIDI START/STOP-Taste gedrückt, während Sie den POWER-Schalter an der Rückwand einschalten.
2. Im Display erscheint die Meldung [MIDICH SETTING], wonach das Gerät auf den MIDI-Einstellmodus umschelt.
3. Drehen Sie den TIME-Regler zur Wahl des gewünschten MIDI-Kanals.
4. Drucken Sie die MIDI START/STOP-Taste.
5. Der gewählte MIDI-Kanal wird gespeichert.
6. Schalten Sie die Stromzufuhr aus.

MIDI-MELDUNGEN

Kategorie	Schalterbezeichnung	Schaltotyp	MIDI-Meldung						Bemerkungen
			MSB			LSB
CH1	TRIM	VR	Bn	01	dd				0 bis 127
	HI	VR	Bn	02	dd				0 bis 127
	MID	VR	Bn	03	dd				0 bis 127
	LOW	VR	Bn	04	dd				0 bis 127
	COLOR	VR	Bn	05	dd				0 bis 127
	CUE	BUTTON	Bn	46	dd				OFF=0, ON=127
	FADER	VR	Bn	11	dd				0 bis 127
	CF ASSIGN	SW	Bn	41	dd				0, 64, 127
CH2	TRIM	VR	Bn	06	dd				0 bis 127
	HI	VR	Bn	07	dd				0 bis 127
	MID	VR	Bn	08	dd				0 bis 127
	LOW	VR	Bn	09	dd				0 bis 127
	COLOR	VR	Bn	0A	dd				0 bis 127
	CUE	BUTTON	Bn	47	dd				OFF=0, ON=127
	FADER	VR	Bn	12	dd				0 bis 127
	CF ASSIGN	SW	Bn	42	dd				0, 64, 127
CH3	TRIM	VR	Bn	0C	dd				0 bis 127
	HI	VR	Bn	0E	dd				0 bis 127
	MID	VR	Bn	0F	dd				0 bis 127
	LOW	VR	Bn	15	dd				0 bis 127
	COLOR	VR	Bn	16	dd				0 bis 127
	CUE	BUTTON	Bn	48	dd				OFF=0, ON=127
	FADER	VR	Bn	13	dd				0 bis 127
	CF ASSIGN	SW	Bn	43	dd				0, 64, 127
CH4	TRIM	VR	Bn	50	dd				0 bis 127
	HI	VR	Bn	51	dd				0 bis 127
	MID	VR	Bn	5C	dd				0 bis 127
	LOW	VR	Bn	52	dd				0 bis 127
	COLOR	VR	Bn	53	dd				0 bis 127
	CUE	BUTTON	Bn	49	dd				OFF=0, ON=127
	FADER	VR	Bn	14	dd				0 bis 127
	CF ASSIGN	SW	Bn	44	dd				0, 64, 127
CROSS FADER	CROSS FADER	VR	Bn	0B	dd				0 bis 127
FADER CURVE	CH CURVE	SW	Bn	5E	dd				0, 64, 127
	CROSS CURVE	SW	Bn	5F	dd				0, 64, 127
MASTER	MASTER LEVEL	VR	Bn	18	dd				0 bis 127
	BALANCE	VR	Bn	17	dd				0 bis 127
	CUE	BUTTON	Bn	4A	dd				OFF=0, ON=127
BOOTH	MONITOR	VR	Bn	19	dd				0 bis 127
EFFECT	BEAT LEFT	BUTTON	Bn	4C	dd				OFF=0, ON=127
	BEAT RIGHT	BUTTON	Bn	4D	dd				OFF=0, ON=127
	AUTO/TAP	BUTTON	Bn	45	dd				OFF=0, ON=127
	TAP	BUTTON	Bn	4E	dd				OFF=0, ON=127
	CUE	BUTTON	Bn	4B	dd				OFF=0, ON=127
	EFFECT SELECT	SW	Cn	pc					Siehe „PROGRAMMWECHSEL"weiter unter.
	CH SELECT	SW	Cn	pc
	TIME	SW	Bn	0D	MSB	Bn	2D	LSB	TIME-Wert; die Werte von FLANGER,PHASER, CHORUS und FILTER werdenhalbiert; negative Werte werden inpositive Werte umgewandelt.
	LEVEL/DEPTH	VR	Bn	5B	dd				0 bis 127
	EFFECT ON/OFF	BUTTON	Bn	40	dd				OFF=0, ON=127
MIC(SOUND COLORFX)(FADER START)	HI	VR	Bn	1E	dd				0 bis 127
	LOW	VR	Bn	1F	dd				0 bis 127
	HARMONIC	BUTTON	Bn	54	dd				OFF=0, ON=127
	SWEEP	BUTTON	Bn	55	dd				OFF=0, ON=127
	CRUSH	BUTTON	Bn	56	dd				OFF=0, ON=127
	FILTER	BUTTON	Bn	57	dd				OFF=0, ON=127
	1	BUTTON	Bn	58	dd				OFF=0, ON=127
	2	BUTTON	Bn	59	dd				OFF=0, ON=127
	3	BUTTON	Bn	5A	dd				OFF=0, ON=127
	4	BUTTON	Bn	5D	dd				OFF=0, ON=127
	MIXING	VR	Bn	1B	dd				0 bis 127
	LEVEL	VR	Bn	1A	dd				0 bis 127
MIDI	START	BUTTON	FA
	STOP	BUTTON	FC

PROGRAMMWECHSEL

MSB								LSB
0	0	EFFSEL2	EFFSEL1	EFFSEL0	EFFCH2	EFFCH1	EFFCHO

·EFFECT SEL BEAT
EFFSEL2	EFFSEL1	EFFSEL0
0	0	1	DELAY
0	1	0	ECHO
—	—	—	REV DELAY
0	1	1	PAN
1	0	0	TRANS
1	0	1	FILTER
1	1	0	FLANGER
1	1	1	PHASER
—	—	—	REVERB
—	—	—	ROBOT
—	—	—	CHORUS
—	—	—	ROLL
—	—	—	REV ROLL
—	—	—	SND/RTN

• EFFECT SEL

EFFCH2	EFFCH1	EFFCHO
0	0	1	1
0	1	0	2
0	1	1	3
1	0	0	4
1	0	1	MIC
1	1	0	CF.A
1	1	1	CF.B
—	—	—	MST

SNAPSHOT-FUNKTION

Nach wunschgemäßer Einstellung aller Parameter des DJM-800 für einen bestimmten Anwendungszweck kann dieser Satz von Parametern als ein „Schnappschuss" aufgezeichnet werden. Bei der Aufzeichnung eines Schnappschusses des aktuellen Status werden alle Meldungen über Steuerungswechsel und Programmwechsel übertragen. Halten Sie die MIDI START/STOP-Taste gedrückt, um den Schnappschuss zu übertragen.

STÖRUNGSBESEITIGUNG

Vermeintliche Funktionstörungen des Gerätes setzen sich früig auf Bedienungsfehler zusückführren. Wenn Sie annehmen, dass das Mischpult nicht richtig funktioniert, prüfen Sie die folgenden Punkte. Das Problem kann auch bei einem anderen Gerät liegen. Prüfen Sie dazu auch die benutzten anderen Geräte. Wenn das Problem auch nach Prüfung der folgenden Punkte nicht behoben werden kann, wenden Sie sich an ihren Handler oder den{nachstgelegenen PIONEER-Kundendienst.

Störung	Mögliche Ursache	Abhilfemaßnahme
Das Gerät{lösst sich nicht einschalten.	Das Netzkabel ist nicht angeschlossen.	Schließen Sie den Netzstecker an eine Netzsteckdose an.
Es wird kein oder nur ein sehr leiser Ton ausgegeben.	Der Eingangswahlschalter befindet sich in der falschen Stellung.Der DIGITAL/CD-bzw. DIGITAL/LINE-Wahlschalter an der Rückwand befindet sich in der falschen Stellung.Verbindungskabel wurden falsch angeschlossen, oder die Anschlüsse sind lose.Buchsen oder Stecker sind verschmutzt.Der MASTER ATT-Wahlschalter an der Rückwand ist auf einen zu niedrigen Dämpfungswert (-12 dB usw.) eingestellt.	Stellen Sie den Eingangswahlschalter dem momentan zur Wiedergabe verwendenten Gerät entsprechend ein.Stellen Sie den DIGITAL/CD-bzw. DIGITAL/LINE-Wahlschalter an der Rückwand dem momentan zur Wiedergabe verwendenten Gerät entsprechend ein.Schließen Sie die Kabel korrekt an.Reinigen Sie verschmutzte Stecker bzw. Buchsen vor dem Anschlüsse von Kabel.Korrigieren Sie die Einstellung des MASTER ATT-Wahlschalters an der Rückwand.
Der Mikrofonton wird nicht an den Kabinet-Monitor (BOOTH) ausgegeben.	Der MIC SIGNAL-Wahlschalter ist auf [CUT] eingestellt.	Stellen Sie den MIC SIGNAL-Wahlschalter an der Rückwand auf [ADD] ein.
Digitalisgnale werden nicht ausgegeben.	Die Abtastfrequenz des Digitalausgangs (fs) stimmt nicht mit der Abtastfrequenz des angeschlossenen Gerätes überein.	Passen Sie die Einstellung des Abtastfrequenz-Wahlschalters an der Rückwand der Abtastfrequenz des angeschlossenen Gerätes an.
Der Klang ist verzerrt.	Der Master-Ausgangspiegel ist zu hoch.Der Eingangspiegel ist zu hoch.	Korrigieren Sie die Einstellung des MASTER LEVEL-Reglers oder des MASTER ATT-Wahlschalters an der Rückwand.Justieren Sie den TRIM-Regler so, dass der Kanalpegelmesseter einen Eingangspiegel von etwa 0 dB aneigt.
Eine Kreuzüberblending kann nicht ausgeführten werden.	Der CROSS FADER ASSIGN-Schalter befindet sich in der falschen Stellung ([A], [THRU], [B]).	Stellen Sie den CROSS FADER ASSIGN-Schalter des Kanals, auf dem eine Kreuzüberblending ausgeführt werden soll, richtig ein.
Der CD-Player spricht nicht auf die Fader-Startfunktion an.	Die FADER START-Taste ist ausgeschaltet.Es ist kein Steuerkabel vom CD-Player an die CONTROL-Buchse an der Rückwand des Mischpults angeschlossen.Der CD-Player ist ausschlübblich über das Steuerkabel an die CONTROL-Buchse an der Rückwand des Mischpults angeschlossen.	Schalien Sie die FADER START-Taste ein.Verbinden Sie die CONTROL-Buchsien von Mischpult und CD-Player über ein Steuerkabel.Stellen Sie Anschlüsse sowohl an den CONTROL-Buchsien als auch einem Paar analoger Eingangsbuchsen her.
Effekte werden nicht erzeugt.	Der Effekt-Wahlschalter befindet sich in einer falschen Stellung.Der LEVEL/DEPTH-Regler (Parameter 2) ist auf [MIN] eingestellt.	Stellen Sie den Effektkanal-Wahlschalter korrekt auf den Kanal ein, dessen Signal mit Effektiven versehen werden soll.Justieren Sie den LEVEL/DEPTH-Regler (Parameter 2).
Ein externes Effektgerät Funktioniert nicht.	Der Effekt-Wahlschalter ist nicht auf [SND/RTN] eingestellt.Das Effektgerät ist nicht an die SEND/RETURN-Buchsen an der Rückwand angeschlossen.Der Effektkanal-Wahlschalter befindet sich in einer falschen Stellung.	Stellen Sie den Effekt-Wahlschalter auf [SND/RTN] ein.Schließen Sie das Effektgerät an die SEND/RETURN-Buchsen an der Rückwand an.Stellen Sie den Effektkanal-Wahlschalter korrekt auf die Eingangsquelle ein, deren Signal mit Effektiven versehen werden soll.
Der Klang eines externen Effektgerätes ist verzertiert.	Der Eingangspiegel vom externen Effektgerät ist zu hoch.	Verringern Sie den Ausgangspiegel am externen Effektgerät.
Der BPM-Wert kann nicht gemessen werden.Ein falscher BPM-Messwert wird angezeigt.	Der Eingangspiegel ist entweder zu hoch oder zu niedrig.Bei bestimmten Titeln ist u.U. keine korrekte Messung des BPM-Wertes möglich.	Justieren Sie den TRIM-Regler so, dass der Kanalpegelmesseter einen Eingangspiegel von etwa 0 dB aneigt.Justieren Sie die TRIM-Regler der übrigen Kanäle eben falls so, dass die Kanalpegelmesseter jeweils einen Eingangspiegel von etwa 0 dB aneigen.Betätigten Sie die TAP-Taste, um den BPM-Wert manuell einzugeben.
Der gemessene BPM-Wert weicht von dem in der Begleitliteratur der CD angegebenen BPM-Wert ab.	Aufgrund Unterschiedlicher BPM-Messmethoden kann es zu Differenzen zwischen den beiden Werten kommt.	Keinerlei Abhilfemaßnahme ist erforderlich.
Der MIDI-Sequencer wird nicht synchronisiert.	Der MIDI-Sequencer ist nicht in den Slave-Synchronisationsmodus geschättet.Der Typ des angeschlossenen MIDI-Sequencers wird nicht von dieser Gemär attentionst.	Schalien Sie den MIDI-Sequencer in den Slave-Synchronisationsmodus.Ein MIDI-Sequencer, der MIDI-Taktgebersignale nicht unterstützt, kann nicht synchronisiert werden.

TECHNISCHE DATEN

1. Allgemeine Daten

Stromversorgung 220 V bis 240 V Netzspannung, 50 Hz/60 Hz

Leistungsaufnahme 30 W

Betriebstemperatur +5^ bis +35^

Betriebsluftfeuchtigkeit 5% bis 85% rel. Feuchte

(ohne Kondensatbildung)

Masse 7,5 kg
Abmessungen max. 320 (B) × 381 (T) × 108 (H) mm

2. Audioteil

Abtastfrequenz 96 kHz

A/D-, D/A-Wandler 24 Bit

Frequenzgang LINE 20 Hz bis 20 kHz MIC 20 Hz bis 20 kHz PHONO 20 Hz bis 20 kHz (RIAA)

Signal-Rauschabstand (bei Vollaussteuerung) LINE 104 dB

PHONO 88 dB
MIC 84 dB

Klirrgrad (LINE-MASTER 1) .005%

Standard-Eingangspegel/Eingangsimpedanz

PHONO 2 bis 4 -52 dBu/47 kΩ
MIC 1, MIC 2 -52 dBu/3 kΩ
LINE, LINE/CD 1 bis 4 .-12 dBu/22 kΩ
RETURN -12 dBu/22 kΩ

Standard-Ausgangspegel/Lastimpedanz/Ausgangsimpedanz

MASTER 1 +2 dBu/600 Ω/10 Ω max.
MASTER 2 +2 dBu/10 kΩ/1 kΩ
REC -8 dBu/10 kΩ/1 kΩ
BOOTH +2 dBu/600 Ω/600 Ω
SEND -12 dBu/10 kΩ/1 kΩ
PHONES +8,5 dBu/32 Ω/22 Ω max.

Nenn-Ausgangspegel/Lastimpedanz

MASTER 1 +22 dBu/600 Ω
MASTER 2 +20 dBu/10 kΩ

Übersprechen (LINE) 88 dB

Kanal-Equalizer

HI. -26 dB bis +6 dB (13 kHz)
MID -26 dB bis +6 dB (1 kHz)
LOW -26 dB bis +6 dB (70 Hz)

Mikrofon-Equalizer

HI. -12 dB bis +6 dB (10 kHz)

LOW. -12 dB bis +6 dB (100 Hz)

3. Eingänge/Ausgänge

PHONO-Eingangsbuchsen Cinchbuchsen 3
LINE/CD-Eingangsbuchsen Cinchbuchsen 4
LINE-Eingangsbuchsen Cinchbuchsen 1
MIC-Eingangsbuchsen
XLR-Buchse/Klinkenbuchse (Ø6,3 mm) 1
Klinkenbuchse (Ø6,3 mm) 1
Koaxiale DIGITAL-Eingangsbuchsen Cinchbuchsen 4
RETURN-Eingangsbuchsen Klinkenbuchsen (Ø6,3 mm) 1
MASTER-Ausgangsbuchsen
XLR-Buchse 1
Cinchbuchse 1
BOOTH-Ausgangsbuchsen Klinkenbuchsen (Ø6,3 mm) 1
REC-Ausgangsbuchsen Cinchbuchse 1
SEND-Ausgangsbuchsen Klinkenbuchsen (Ø6,3 mm) 1
Koaxiale DIGITAL-Ausgangsbuchse Cinchbuchse 1
MIDI OUT-Buchse 5-polige DIN-Buchse 1
PHONES-Ausgangsbuchse Stereo-Klinkenbuchse (Ø6,3 mm) 1
CONTROL-Buchse Mini-Klinkenbuchsen (Ø3,5 mm) 4

4. Mitgeliefertes Zubehör

Bedienungsanleitung 1 Stck.
Netzkabel 1 Stck.

Änderungen der technischen Daten und äußerten Aufmachung bleiben im Sinne der ständigen Produktverbesserung jederzeit vorbehalten.

Veröffentlich von Pioneer Corporation. Urheberrechtlich geschützt © 2005 Pioneer Corporation. Alle Rechte vorhabten.

Prese fono mini (0: 3,5 mm) 4

4. Accessori

TECHNISCHE GEGEVENS 106

BLOKSCHEMA 128

CONTROLEER ACCESSOIRES

1) Harmonisch effect

BETREFFENDE DE MIDI-AANSLUITINGEN

5. Automatische TRANS

Ejempio

1 ciclo = Compás de 1/16, 1/8, 1/4, 1/2, 1/1, 2/1, 4/1, 8/1, o 16/1

6. FILTER
