BEDIENUNGSANLEITUNG DJM-1000 PIONEER

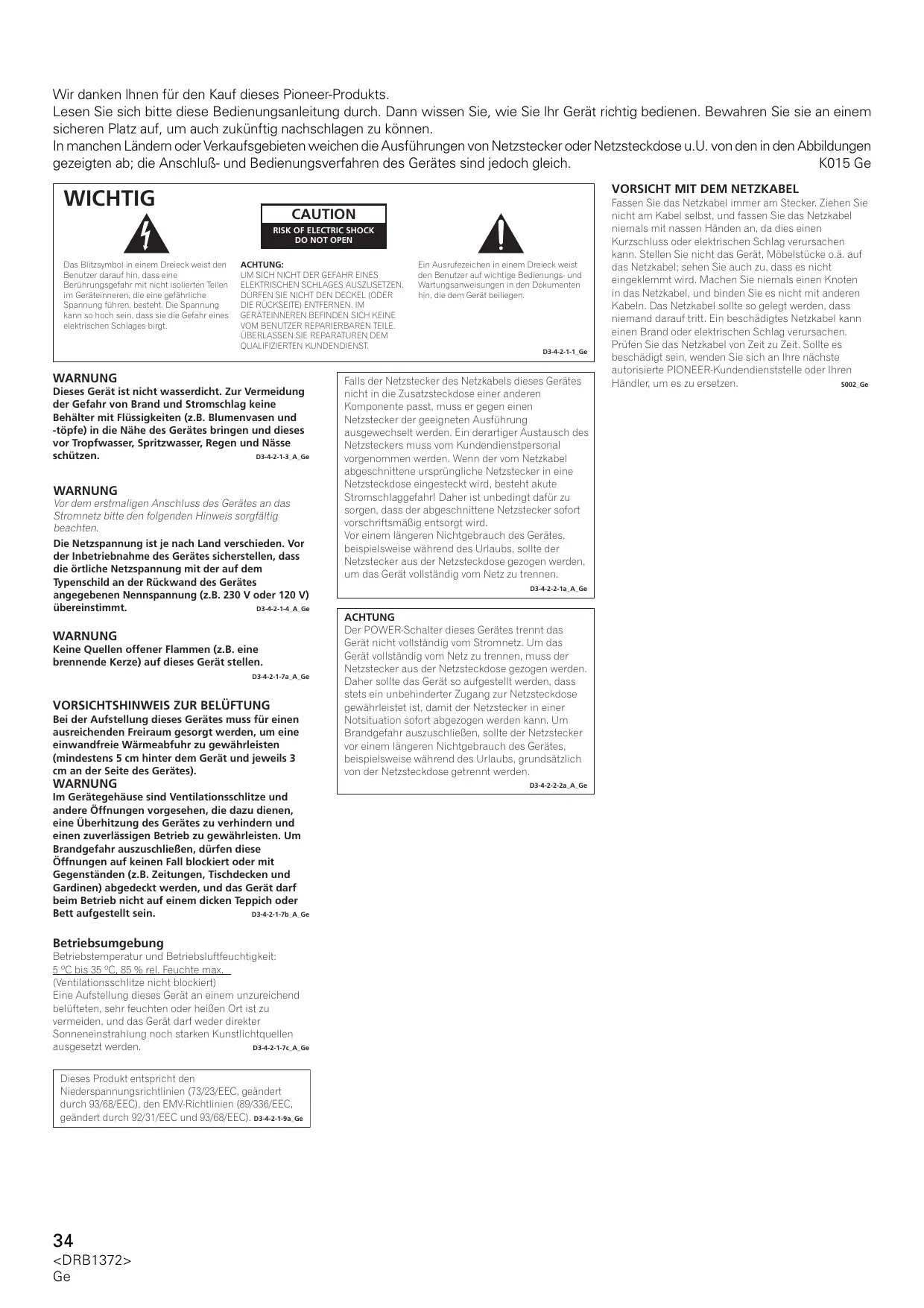

Wir danken Ihnen für den Kauf dieseres Pioneer-Produkts.

Lesen Sie sichitte dese Bedienungsanleitung durch. Dann wnen Sie, wie Sie Ihr Gerat richtig bedienen.Bewahren Sie sie an einem sicheren Platz auf, um auch zukunftig nachschlagen zu konnen.

In manchen Ländern oder Verkaufsgebieten weichen die Ausführungen von Netzstecker oder Netzsteckdose u.U. von den in den Abbildungen gezeigten ab; die Anschluß- und Bedienungsverfahren des Gerätes sind jederlich. K015 Ge

WICHTIG

Das Blitzsymbol in einem Dreieck weist den Benutzer daraufhin, dass eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, die eine gefährliche Spannung führen, besteht. Die Spannung kann so haut sein, dass sie die Gefahr eines elektrischen Schlages birtg.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ACHTUNG:

UM SICH NICTHER DER GEFAHR EINES
ELEKTRISCHEN SCHLAGES AUSZUSETZEN,
DURFEN SIE NICTH DEN DECKEL (ODER
DIE RÜCKSEITE) ENTFEREN. IM
GERAEINDEREN BEFINDEN SICH KEINE
VOM BENUTZER REPARIERBAREN TEILE.
ÜBERLASSEN SIE REPARATURES DEM
QUALIFIZIEREN KUNDENDIENST.

Ein Ausrufezeichen in einem Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungsanweisungen in den Dokumenten hin, die dem Gerä beiliegen.

D3-4-2-1-1_Ge

VORSICHT MIT DEM NETZKABEL

Fassen Sie das Netzkabel immer am Stecker. Ziehen Sie nicht am Kabel selbst, und fassen Sie das Netzkabel niemals mit nassen Handen an, da sie einen Kurzschluss oder elektrischen Schlag verursachen kann. Stellen Sie nicht das Gerät, Möbelstücke o.ä. auf das Netzkabel; sehen Sie auch zu, dass es nicht eingeklemmt wird. Machen Sie niemals einen Knoten in das Netzkabel, und binden Sie es nicht mit anderen Kabeln. Das Netzkabel sollte so gelegt werden, dass niemand darauf tritt. Ein beschädigtes Netzkabel kann einen Brand oder elektrischen Schlag verursachen. Prufen Sie das Netzkabel von Zeit zu Zeit. Sollte es bescheidigt sein, wenden Sie sich an ihre{nachste autorisierte PIONEER-Kundendienstelle oder ihren Handler, um es zu ersetzen.

WARNING

Dieses Gerät ist nicht wasserdicht. Zur Vermeidung der Gefahr von Brand und Stromschlag keine Behälter mit Flüssigkeiten (z.B. Blumenvasen und -topfe) in die Nähe des Gerätes bringen und thesevors Tropf Wasser, Spritzwasser, Regen und Nasse schützen. D3-4-2-1-3_A_Ge

WARNING

Vor dem erstmaligen Anschluss des Gerätes an das Stromnetzitte den folgenden Hinweis sorgfältig beachten.

Die Netzspannung ist je nach Land verschiedene. Vor der Inbetriebnahme des Gerätes sicherstellen, dass die örtliche Netzspannung mit der auf dem Typenschild an der Rückwand des Gerätes angegebenen Nennspannung (z.B. 230 V oder 120 V) übereinstimmt. D3-4-2-1-4.A.Ge

WARNING

Keine Quellen offener Flammen (z.B. eine brennende Kerze) auf diesen Gerät stellen.

D3-4-2-1-7a_A_Ge

VORSICTSHINWEIS ZUR BELÜFTUNG

Bei der Aufstellung these Gerätes muss für einen ausreichenden Freiraum gesorgt werden, um eine einwandfreie Wärmeabfuhr zu gewährleisten (mindestens 5 cm hinter dem Gerät und jeweils 3 cm an der Seite des Gerätes).

WARNING

Im Gerätegehause sind Ventilationsschlitze und andere Öffnungen vorgesehen, die dazu dienen, eine Überhitzung des Gerätes zu verhindern und einen zuverländigen Betrieb zu gewährleisten. Um Brandgefahr auszuschreiben,)duren diese Öffnungen auf keinen Fall blockiert oder mit Gegenständen (z.B. Zeitungen, Tischdecken und Gardinen) abgedeckt werden, und das Gerätdorf beim Betrieb nicht auf einem dicken Teppich oder Bett aufgestellt sein. D3-4-2-1-7b_A_Ge

Betriebsumgebung

Betriebstemperatur und Betriebsluftfeuchigkeit:

5 ^ C bis 35 ^ C 85 % rel. Feuchte max.

(Ventilationsschlitzne nicht blockiert)

Eine Aufstellung these Gerät an einem unzureichend

belufteten, sehr feuchten oder heißen Ort ist zu

vermeiden, und das Gerätarfweder direkter

Sonneneinstrahlung noch starken Kunstlichtquellen

ausgesetzt werden.

D3-4-2-1-7c_A_Ge

Dieses Produkt entspricht den

Niederspannungsrichtlinien (73/23/EEC, geändert

durch 93/68/EEC), den EMV-Richtlinien (89/336/EEC,

geändert durch 92/31/EEC und 93/68/EEC). D3-4-2-1-9a.Ge

Falls der Netzstecker des Netzkabels thises Gerates nicht in die Zusatzsteckdose einer anderen Komponente passt, muss er gegen einen Netzstecker der geeigneten Ausführung ausgewechselt werden. Ein derartiger Austausch des Netzsteckers muss vom Kundendienstpersonal vorgenommen werden. Wenn der vom Netzkabel abgeschmittene ursprüngliche Netzstecker in eine Netzteckdose eingesteckt wird, besteht akute Stromschlaggefahr! Daher ist unbedingt davon zu sorgen, dass der abgeschmittene Netzstecker sofort vorschrittsmäß entsorgt wird. Vor einem längeren Nichtgebrauch des Gerates, beispelsweise während des Urlaubs, sollte der Netzstecker aus der Netzteckdose gezogen werden, um das Gerät vollständig vom Netz zu trennen.

D3-4-2-2-1a_A_Ge

ACHTUNG

Der POWER-Schalter these Gerätes trennt das Gerät nicht vollständig vom Stromnetz. Um das Gerät vollständig vom Netz zu trennen, muss der Netzstecker aus der Netzsteckdose gezogen werden. Daher sollte das Gerät so aufgestellt werden, dass stets ein unbehinderter Zugang zur Netzsteckdose gewährleistet ist, damit der Netzstecker in einer Notsituation(soften abbezogen werden kann.Um Brandgefahr auszuschreiben, sollte der Netzstecker vor einem längeren Nichtgebrauch des Gerätes, beispisswise während des Urlaubs, grundsätzlich von der Netzsteckdose getrennt werden.

D3-4-2-2-2a_A_Ge

① Hohe Klangqualität

Analoge Signale werden über den kürzest möglichen Weg übertragen und von einem hochwertigen, mit einer Abtastfrequenz von 96 kHz und 24 Bit arbeitenden A/D-Wandler in Digitalsignale umgewandelt, so dass die Signale in einem optimalen Zustand an die digitale Mischstufe geleitet werden.

Dank Einsatz eines 32-Bit-DSP erfolgt der Mischvorgang ohne die geringste Beeinträchtigung der Klangqualität, und in Verbindung mit einer gleichzeitig ausgeführten idealen Filterung der Signale wird der von Profi-Diskjockeys in Clubs benötigte optimale Klang erzeugt.

Um die volle Leistungsmöglichkeit theses hochwertigen Schaltungsaufbaus auszuschöpfen, wurde der Perfektionierung der Klangqualität die große Aufmernksamkeit gewidmet. Dazu wurde diese Mischpult mit einem hochsteifen Chassis zur Unterrückung von mechanischen Schwingungen, die den Klang beeinträchtigen konnen, sowie mit einem Hochleistungs-Netzteil einschließlich eines R-Kern-Transformators ausgestattet, der die Klangqualität der Basse verbessert. Auf diese Weise wird ein sauber definieter, satter Klang erhalten, der für Club-Darbietungen ideal geeignet ist.

② 3-Band-Isolator

Der eingebaute 3-Band-Isolator erhöglich eine Pegelregelung innerhalb des Bereichs von +6 dB bis auf jedem Freqenzband.

Die scharfe Trennung der einzelnen Frequenzbänder betet dem Diskjockey vielseitige Mochigkeiten bei der Realisierung neuartiger Effekte in seinen Darbieten.

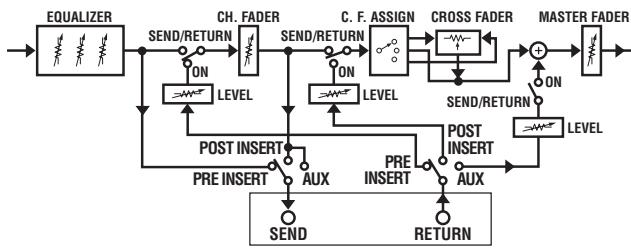

(3) 2-System-, 3-Typ-SEND/RETURN-Schaltung

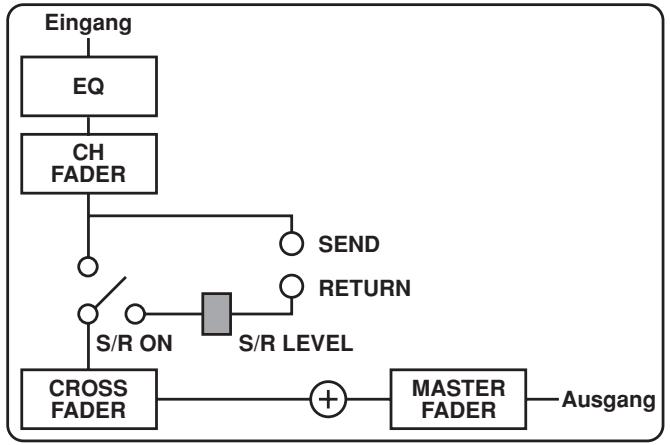

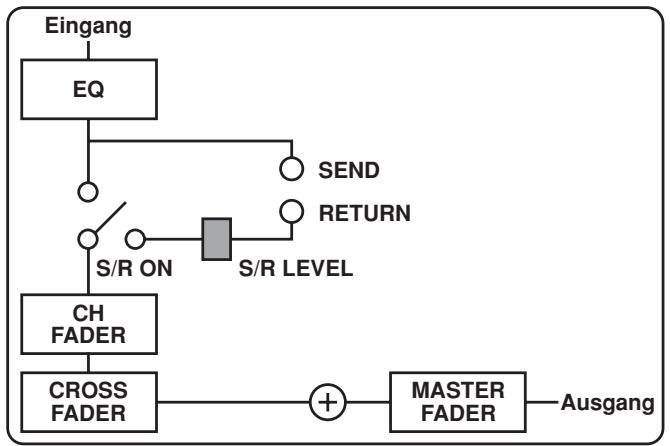

Eine 2-System-, 3-Typ-SEND/RETURN-Schaltung (PRE INSERT/POST INSERT/AUX) ist vorgesehen, um den gleichzeitigen Anschluss verschiedener externer Geräte, z.B. Effektgeräte und Sampler, zu erhögbaren, wodurch die Ausdrucksmöglichkeiten bei der DJ-Wiedergabe beträchtlich erweitert werden.

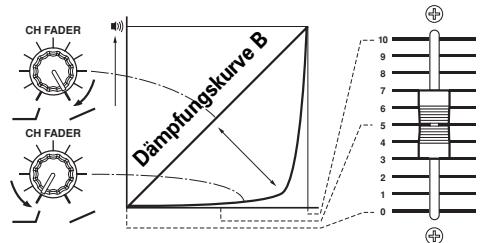

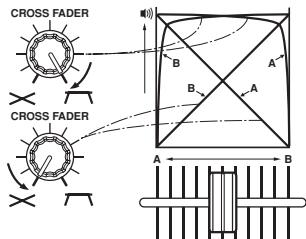

④ Einstellung der Faderhebel-Dämpfungskurve

Thesee neue Funktion gestattet eine Einstellung der Dämpfungskurven nicht nur des Kreuz-Faderhebels (wie bei früheren Modellen), sondern auch der Kanal-Faderhebel.

Da die Dämpfungskurve.beider Arten von Faderhebeln in 17 Stufen einstellbar ist, kann sie benutzerspezifisch eingerichtet werden.

⑤ Digital-Eingang/Ausgang

Unter Verwendung der digitalen Eingangsbuchsen, die für die drei verfügbar Abtastfrequenzen (44,1 kHz, 48 kHz und 96 kHz) separ vorgesehen sind, lässt sich eine Anlage zusammenstellen, bei der keinerlei Beeinträchtigung der Klangqualität auftritt, wen externe Digitalkomponenten angeschlossen werden.

Zusätzlich verfügbar这点 Gerät über eine Digital-Ausgangsbuchse, die auf die Ausgabe von 24-Bit-Signalen mit einer Abtastfrequenz von 96kHz ausgelegt ist, was bei Aufnahmen im Tonstudio sowie bei anderen Anwendungen, bei denen eine hohe Klangqualität absolut unerlässlich ist, außerst practisch ist.

Unterstutz nur Linear-PCM-Tonsignale.

⑥ MIDI OUT-Funktion

MIDI-Signale können ausgegeben werden, um externe Geräte über MIDI anzusteuern.

⑦ Digitalverknüpfungs-Funktion

Bei Verwendung von Digitalverknüpfungs-Kabel zum Anschlieben von PIONEER CD-Playern für DJ-Anwendungen, DJ-Effektgeräten und AV-Mischpulten stehen verschiedene Sonderfunktionen zur Verfügung.

⑧ Weitere Merkmale

• Bei Anschluss eines PIONEER CD-Players für DJ-Anwendungen an diese Mischpult über ein Steuerkabel ist ein automatischer Wiedergabestart durch eine Betätigung des Faderhebels möglich (Fader-Startfunktion).
• Der eingebaute 3-Band-Equalizer erhöglich eine Pegelregelung innerhalb des Bereichs von +6 dB bis -26 dB auf jedem Frequenzband.
• Der eingebaute 2-Band-Kabinen-Equalizer für Entzerrung des Kabinen-Monitortons erleichtert dem Diskjockey die Überwachung des Wiedergabetons.
• Eine „Kreuz-Faderhebel-Zuordnungsfunktion" ist vorgesehen, die die Zuordnung des Eingangssignals jeder Kanals zum Kreuz-Faderhebel wesentlich flexibler gestaltet.
• Eine „TALK OVER-Funktion" sorgt für eine automatische Absenkung des Lautstärkegegels des laufenden Titels, wenn der Diskjockey in das Mikrofon spricht.

INHALTSVERZEICHNIS

MERKMALE 35
ÜBERPRÜFEN DES MITGELIEFERTEN
ZUBEHOrs 35
VORSICHTSHINWEISE ZUR HANDHABUNG 36

VOR INBETRIEBNAHME

ANSCHLUSSE 36

ANSCHLUSSFELD 36
ANSCHLIESSEN DES NETZKABELS 38
ANSCHLUSSE AN DEN
EINGANGSBUCHSEN 38
ANSCHLUSSE AN DEN EFFEKTGERÄT- UND
AUSGANGSBUCHSEN 39
MIDI-ANSCHLUSS 39
ANSCHLIESSEN VON MIKROFONEN UND
KOPFHÖRER 40
ANSCHLUSSE FÜR DIGITALVERKNUPFUNG...... 40

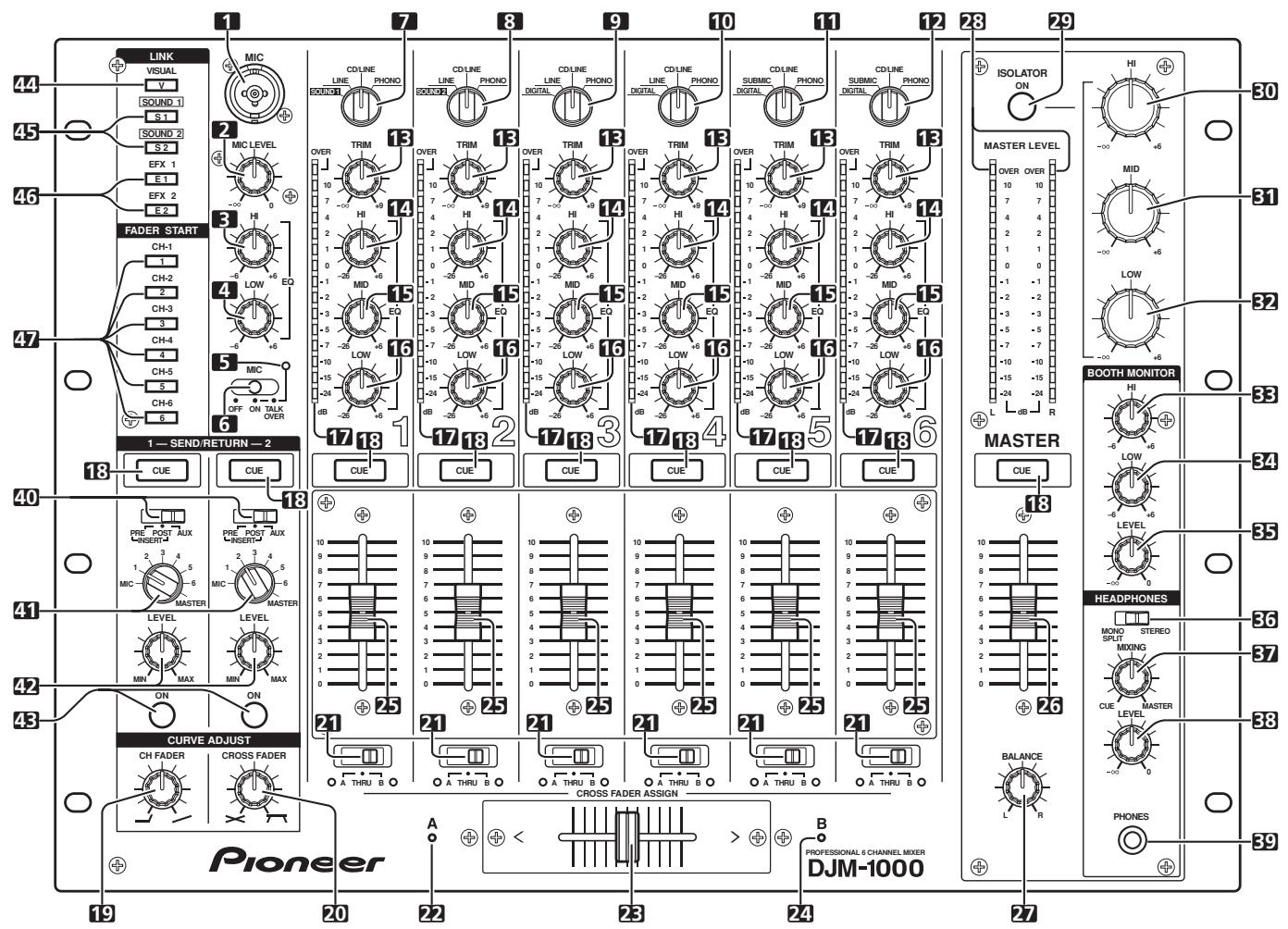

BEZEICHNUNG UND FUNKTION DER
BEDIENELEMENTE 41

BEDIENUNGSVERFAHREN

BEDIENUNGSTERFAHREN 45
GRUNDLEGENDE BEDIENUNGSVERFAHREN ... 45
EINSTELLUNG DER FADER- DÄMPFUNGSKURVE 45
FADER-STARTFUNKTION 46
VERWENDUNG VON EXTERNEN
EFFEKTGERÄTEN 46
DIGITALVERKNÜPFUNGS-FUNKTION 47

SONSTIGES

FEHLERBSEITIGUNG 48

TECHNISCHE DATEN 49

BLOCKSCHALTBILD 100

ÜBERPRÜFEN DES MITGELIEFERTEN ZUBEHÖRS

Bedienungsanleitung 1

Netzkabel 1

VORSICHTSHINWEISE ZUR HANDHABUNG

Aufstellung

Stellen Sie these Geser an einem gut belufteten Ort auf, an dem es weder hohen Temperaturen noch hoher Luft-feuchtigkeit ausgesetzt ist.

• Das Gerätarf nicht an einem Ort, der direkter Sonneneinstrahlung ausgesetzt ist, oder in der Näre von Öfen oder Heizkörpern aufgestellt werden. Starke Hitze kann sich negativ auf Gehäuse und Bauteile im Geräteinneren auswirken. Außen dem kann eine Aufstellung des Gerätes in einer feuchten oder staubigen Umgebung zu Funktionstörungen oder Unfälle führen. (Vermeiden Sie eine Aufstellung auch in der Näre eines Kuchenherdes usw., wo das Gerät öhlaltigem Rauch, Wasserdampf oder Hitze ausgesetzteware.)
• Wenn das Gerät innerhalb eines Transportbehalters oder einer DJ-Kabine betrieben wird, muss für einen angemessenen Abstand zu Wänden bzw. anderen Geräten gesorgt werden, um eine ausreichende Wärmeabfuhr zu gewährleisten.

Einbau des DJM-1000 in einem EIA-Gestell

Die Schraubenlocher an der Vorderseite des DJM-1000 dienen zur Befestigung des Gerätes an einem 19-Zoll-Gestell in EIA-Norm.

• Verwenden Sie Schrauben der geeigneten Höhe (separate zu besorgen) zur Befestigung des Gerätes am Gestell.
• Achten Sie beim Einbau des Gerätes in ein Gestell sorgfältig darauf, sich nicht die Finger einzukommen.

Hinweise

• Stellen Sie these Gerät auf keinen Fall direkt über einem Leistungsverträger auf, da die vom Verträger abgegebene Wärme eine Beschädigung des Gerätes verursachen konnte. Wir das Gerät direkt oberhalb eines Leistungsverträgers platziert, so kann this außer dem zum Auffangen von Funkamateursignalen oder anderen Störungen führen.

• Halten Sie einen Mindestabstand von 1 HE (43,7 mm) zwischen diesen Gerät und der unmittelbar darüber in das Rack eingebauten Komponente ein, um sicherzustellen, dass die an diesen Gerät angeschlossenen Kabel die Komponente darüber nicht berühren.

• Vor einem Transport oder Versand muss das Gerät aus dem Gestell halten.
• Wenn das Gerät bewegt werden soll, während es im Gestell installiert ist, muss sorgfältig darauf geachtet werden, dass das Gerät damit weder Erschüttterungen noch mechanischen Schwingungen ausgesetzt wird.

Kondensatbildung

Wenn these Gerät aus einer kalten Umgebung in einen warmen Raum gebracht wird oder die Raumtemperatur schnell ansteigt, kann sich Kondensat im Inneren des Gerätes bilden, wonach das Gerät seine volle Leistung nicht entwickeln kann. Lassen Sie das Gerät in einem solchen Fall etwa eine Stunde lang im ausgeschalteten Zustand, bis die Kondensfeuchtigkeit verdunstet ist, bzw. erhöhen Sie die Raumtemperatur allmählich.

Reinigen des Gerätes

• Verwenden Sie ein weiches, trockenes Tuch, um Staub und Schmutz von den Außenflächen zu entfernen.
• Um hartnäckige Schmutzflecken zu beseitigen, tauchen Sie einen weichen Lappen in eine milde Seitenlauge (ein Teil neutrales Reinigungsmittel zu 5-6 Teilen Wasser), wringen Sie das Tuch gründlich aus und wischen Sie die Außenflächen damit ab. Reiben Sie anschließend mit einem trockenen Tuch nach. Benutzen Sie keinerlei Möbelpolitur oder Möbelreiniger.
• Verwenden Sie auf keinen Fall Farbverdūnner, Leichtbenzin, Insektensprays oder andere Chemikalien auf oder in der Höhe dieseres Gerätes, da derartige Mittel die Außenflächen angreifen.

ANSCHLUSSE

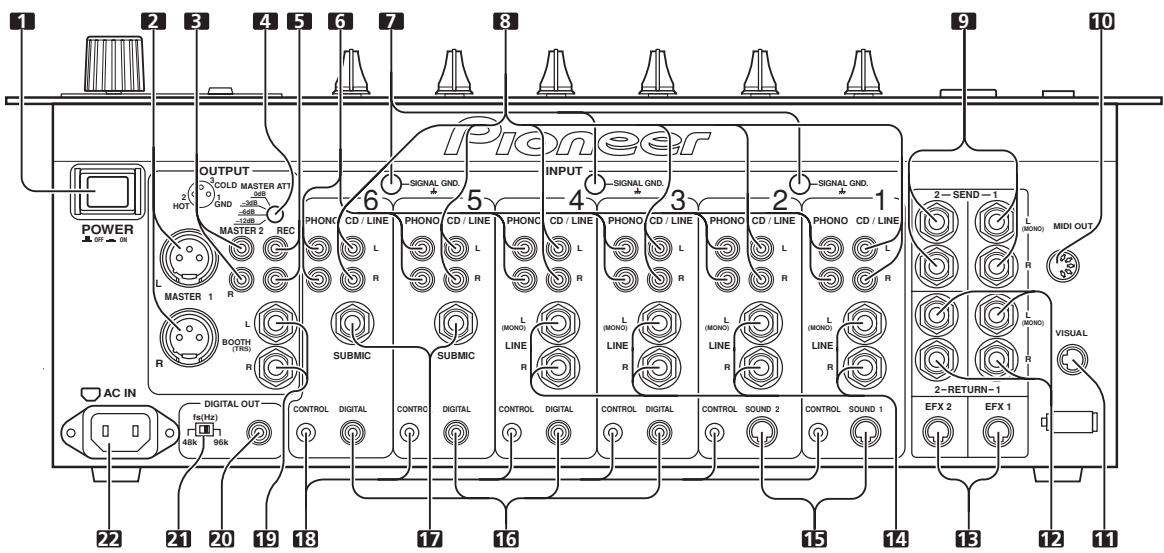

ANSCHLUSSFELD

1. Netzschalter (POWER)

2. Master-Ausgangsbuchsen 1 (MASTER 1)

Dies ist ein symmetrischer XLR-Buchsenausgang (Steckbuchse).

3. Master-Ausgangsbuchsen 2 (MASTER 2)

DiesisteinunsymmetrischerCinchbuchsen-Ausgang.

4. Dämpfungsgregler für Master-Ausgangspiegel (MASTER ATT.)

Dieser Regler dient zur Dämpfung des Ausgangspegels der Ausgänge MASTER 1 und MASTER 2.

Die folgenden Einstellungen des Ausmaßes der Dämpfung stehen zur Verfügung: 0 dB, -3 dB, -6 dB und -12 dB.

5. Aufnahme-Ausgangsbuchsen (REC)

DiesisteinCinchbuchsen-Aufnahmeausgang.

6. Plattenspieler-Eingangsbuchsen (PHONO)

Dies ist ein Cinchbuchsen-Eingang für einen Plattenspieler (mit MM-Tonabnehmer).

Leiten Sie diesen Buchsen auf keinen Fall Signale mit Line-Pegel zu.

7. Signalerde-Klemme (SIGNAL GND)

An diese Klemme wird der Massedraht eines Plattenspielers angeschlossen.

These Klemme liefertkeine Schutzerdung.

8. CD/LINE-Eingangsbuchsen

DiesisteinCinchbuchsen-Eingang.

Schlieben Sie einen CD-Player für DJ-Anwendungen und/oder den Line-Pegel-Ausgang eines anderen Gerätes an.

9. Ausgangsbuchsen für externes Effektgerät (SEND 1, 2)

DiesisteinKlinkenbuchsen-Ausgang(Ø6,3mm).

Verbinden Sie diese Buchsen mit den Eingangsbuchsen eines externen Effektsgerätes usw.

Bei Verwendung eines Effektgerätes mit monauralem Ausgang verbinden Sie diesen mit der Ausgangsbuchse des linken (L) Kanals. Bei dem an das Effektgerät ausgegebenen Signal handelt es sich dann um eine Mischung der Signale des linken und rechten Kanals.

10. MIDI-Ausgangsbuchse (MIDI OUT)

Bei dieser Buchse handelt es sich um einen DIN-Buchsen-Ausgang. Schließen Sie ein anderes MIDI-Gerät an diese Buchse an (S. 39).

11. VISUAL-Verknüpfungsbuchse

Wenn these Gerät über ein Digitalverknüpfungs-Kabel an ein PIONEER Video-Mischpult (Schaltgerät) angeschlossen wird, das eine Digitalverknüpfung untersätzt, kann der Kreuz-Faderhebel des Video-Mischpults über den Kreuz-Faderhebel des DJM-1000 angesteuert werden.

12. Rückleitungsbuchsen für externes Effektgerät (RETURN 1, 2)

DiesisteinKlinkenbuchsen-Eingang (06,3mm)

Verbinden Sie diese Buchsen mit den Ausgangsbuchsen eines externen Effektsgerätes usw.

Bei Verwendung eines Effektgerätes mit monauralem Ausgang verbinden Sie diesen mit der Eingangsbuchse des linken (L) Kanals. Das vom Effektgerät zugeleitete Signal wird dann sowohl an den linken Kanal als auch an den rechten Kanal geleitet.

13. Ein-/Ausgangsbuchsen für Verknüpfung eines EFX (EFX 1, 2)

Wenn these Gerät über ein Digitalverknüpfungs-Kabel an ein PIONEER DJ-Effektgerät (EFX-1000) angeschlossen wird, das eine Digitalverknüpfung unterstützt, werden die SEND/RETURN-Verbindungen unmittelbar auf digitalem Wege hergestellt, und verschiedene Sonderfunktionen, z.B. die Faderhebel-Effektfunktionen, werden ebenfalls unterstützt.

14. LINE-Eingangsbuchsen

Dies ist ein Klinkenbuchsen-Eingang (Ø6,3 mm) mit Line-Pegel.

Bei Verwendung eines Gerätes mit monauralem Ausgang verbinden Sie diesen mit der Eingangsbuchse des linken (L) Kanals. Das vom angeschlossenen Gerät zugeleitete Signal wird dann sowohl an den linken Kanal als auch an den rechten Kanal geleitet.

15. Eingangsbuchsen für Verknüpfung eines CDJ (SOUND 1, 2)

Wenn these Gerät über ein Digitalverknüpfungs-Kabel an einen PIONEER CD-Player für DJ-Anwendungen angeschlossen wird, der eine Digitalverknüpfung unterstützt, werden die Audio- und Steuerkabel-Verbindungen unmittelbar auf digitalem Wege hergestellt, wonach verschiedene Sonderfunktionen, z.B. BPM-Synchro-Wiedergabe, zur Verflügung stehen.

16. Digital signal-Eingangsbuchsen (DIGITAL)

Dies ist ein koaxialer Cinchbuchsen-Digitaleingang. Verbinden Sie jeweils eine dieser Buchsen mit dem koaxialen Digitalausgang eines CD-Players für DJ-Anwendungen oder anderen Gerätes.

17. Nebenmikrofon-Eingangsbuchsen (SUBMIC)

Dies ist ein Klinkenbuchsen-Eingang (Ø6,3 mm) für ein Mikrofon. Kanal 5 und 6 des DJM-1000 werden als Mikrofon-Eingangsgkanäle verwendet.

18. Steuerbuchsen (CONTROL)

Dies ist ein Minibuchsen-Eingang (Ø3,5 mm) für die Verbindung des Steuerkabels mit der CONTROL-Buchse eines CD-Players für DJ-Anwendungen.

Dieser Anschluss erhögt es, die Wiedergabe am angeschlossenen CD-Player für DJ-Anwendungen über den Faderhebel am DJM-1000 zu starten und zu stoppen.

19. Ausgangsbuchsen für Kabinet-Monitor (BOOTH)

Dies ist ein Klinkenbuchen-Ausgang (Ø6,3 mm) für einen KabinetMonitor.

Der Lautstärkepegel der von diesen Buchsen ausgegebenen Signale kann mit dem BOOTH MONITOR LEVEL-Regler unabhängig von der Einstellung des Master-Faderhebels eingestellt werden (da es sich um einen TRS-Ausgang handelt, werden sowohl symmetrische als auch unsymmetrische Ausgangssignale unterstützt).

20. Digitalsignal-Ausgangsbuchse (DIGITAL OUT)

Dies ist ein koaxialer Cinchbuchsen-Digitalausgang. Bei dieser Buchse handelt es sich um einen digitalen MasterAusgang.

21. Abtastfrequenz-Wahlschalter (48k/96k)

Mit diesen Schalter wird die Abtastfrequenz des Digitalausgangs (96 kHz oder 48 kHz) eingestellt.

22.Netzeingang (AC IN)

Verbinden Sie diese Buchse über das mitgelieferte Netzkabel mit einer Netzsteckdose.

Achten Sie unbedingt darauf, das Gerät auszuschalten und den Netzstecker von der Netzsteckdose zu trennen, bevör irgendwelche Anschlüsse hergestellt oder geändert werden.

ANSCHLIESSEN DES NETZKABELS

Schließen Sie das Netzkabel zuletzt an.

Nach dem alle übrigen Anschlasse hergestellt worden sind, schlieben Sie den Steckverbinder an einem Ende des mitgelieferten Netzkabels an den Netzeingang an der Rückwand these Gerätes, und den Netzstecker am anderen Ende des Netzkabels an eine Netzsteckdose oder die Zusatzsteckdose eines Verstärkers an.
- Verwenden Sie ausschließlich das Netzkabel im Lieferumfang diesen Gerätes.

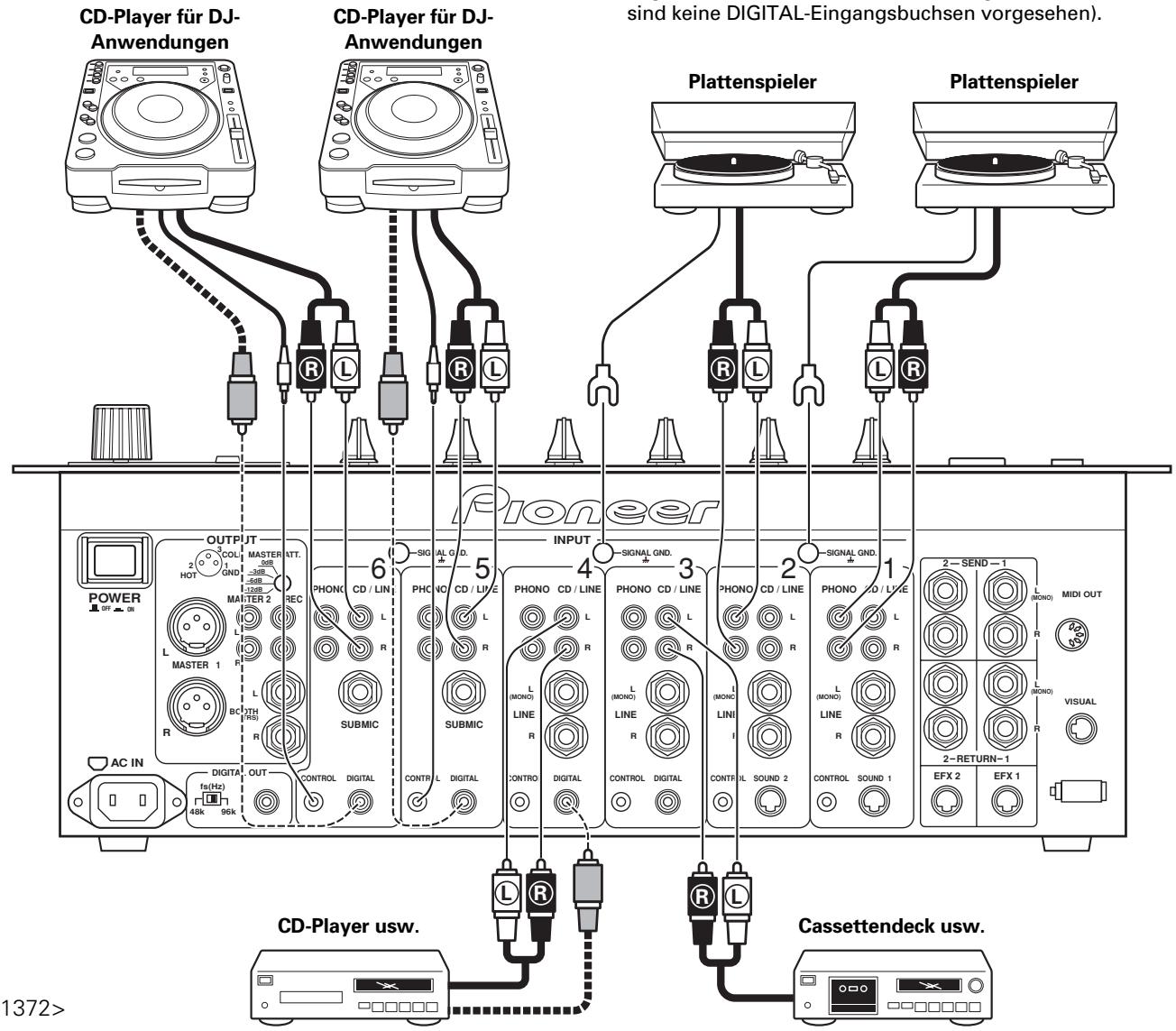

ANSCHLUSSE AN DEN EINGANGSBUCHSEN

PIONEER CD-Player für DJ-Anwendungen

Verbinden Sie die Audio-Ausgangsbuchsen des CD-Players für DJ-Anwendungen mit einem Paar von CD/LINE-Eingangsbuchsen am DJM-1000, und schließen Sie das Steuerkabel an die CONTROL-Buchse des entsprechenden Kanals an. Bringen Sie den Eingangswahlschalter des angeschlossenen Kanals in die Stellung [CD/LINE].

Um einen Digitalanschluss zu verwenden, verbinden Sie den koaxialen Digitalausgang des CD-Players für DJ-Anwendungen mit einer der DIGITAL-Eingangsbuchsen am DJM-1000, und bringen Sie den Eingangswahlschalter des angeschlossenen Kanals in die Stellung [DIGITAL] (für Kanal 1 und 2 sind keine DIGITAL-Eingangsbuchsen vorgesehen).

Plattenspieler

Schlieben Sie die Audio-Ausgangskabel des Plattenspielers an ein Paar von PHONO-Eingangsbuchsen am DJM-1000 an, und bringen Sie den Eingangswahlschalter des angeschlossenen Kanals in die Stellung [PHONO]. Der PHONO-Eingang des DJM-1000 ist auf den Anschluss von Plattenspielern mit MM-Tonabnehmer ausgelegt.

Schließen Sie den Massedraht des Plattenspielers an eine der SIGNAL GND-Klemmen an.

Sonstige Geräte mit Line-Pegel-Ausgang

Um ein Cassettendeck oder einen herkömmlichen CD-Player anzuschreiben, verbinden Sie die Audio-Ausgangsbuchsen des betreffenden Gerätes mit einem Paar von CD/LINE-Eingangsbuchsen am DJM-1000, und bringen Sie den Eingangswahlschalter des angeschlossenen Kanals in die Stellung [CD/LINE].

Wenn der Anschluss über ein Kabel mit 6,3-mm-Klinkensteckern hergestellt werden soll, verbinden Sie das Kabel mit einem Paar von LINE-Eingangsbuchsen am DJM-1000, und bringen Sie den Eingangswahlschalter des angeschlossenen Kanals in die Stellung [LINE] (für Kanal 5 und 6 sind keine LINE-Eingangsbuchsen vorgesehen). Bei Verwendung eines Gerätes mit monauralem Ausgang verbinden Sie diesen mit der Eingangsbuchse des linken (L) Kanals. Das vom angeschlossenen Gerät zugeleitete Signal wird dann sowohl an den linken Kanal als auch an den rechten Kanal geleitet.

Geräte mit Digitalausgang

Um ein Gerät wie einen CD-Player über Digitalanschluss anzuschreiben, verbinden Sie den koaxialen Digitalausgang des betreffenden Gerätes mit einer der DIGITAL-Eingangsbuchsen am DJM-1000, und bringen Sie den Eingangswahlschalter des angeschlossenen Kanals in die Stellung [DIGITAL] (für Kanal 1 und 2 sind keine DIGITAL-Eingangsbuchsen vorgesehen).

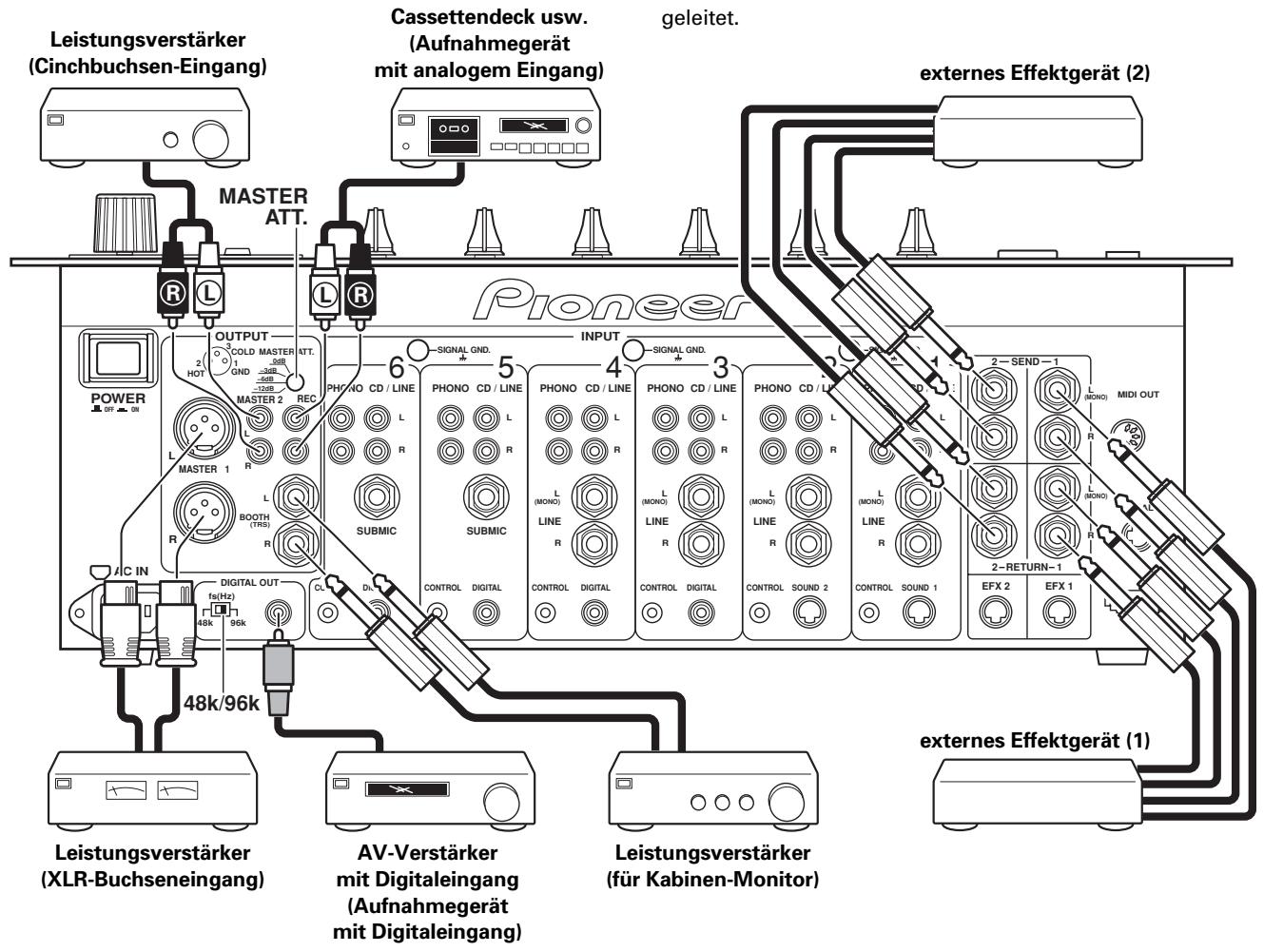

ANSCHLUSSE AN DEN EFFEKTGERÄT- UND AUSGANGSBUCHSEN

Master-Ausgang

Für diesen Ausgang sind sowohl symmetrische XLR-Buchsen (MASTER 1) als auch unsymmetrische Cinchbuchsen (MASTER 2) vorgesehen. Stellen Sie den Master-Ausgangspiegel mit dem MASTER ATT.-Regler ein, um ihn der Eingangsempfindlichkeit des angeschlossenen Leistungsverträkers anzupassen.

Kabinen-Monitorausgang

Dies ist ein unsymmetrischer Ausgang mit 6,3-mm-Klinkenbuchsen. Der Lautstärkepegel der von diesen Buchsen ausgegebenen Signale kann mit dem BOOTH MONITOR LEVEL-Regler unabhängig von der Einstellung des Master-Faderhebels eingestellt werden.

Aufnahmeausgang

DiesisteinCinchbuchsen-AusgangfurAufnahmzewecke.

Digitalausgang

Dies ist ein koaxialer Cinchbuchsen-Digitalausgang. Die Abtastfrequenz kann mit dem dazugehörigen Schalter dem angeschlossenen Gerät entsprechend eingestellt werden (96 kHz/48 kHz).

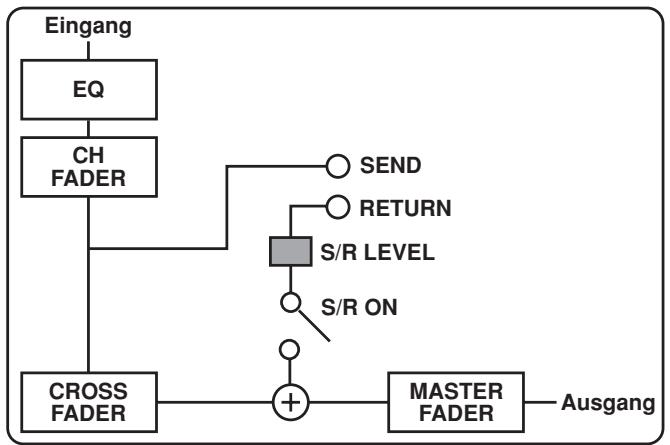

Externes Effektgerät

Verbinden Sie die SEND-Buchsen des DJ-Mischpults über ein Kabel mit 6,3-mm-Klinkensteckern mit den Eingangsbuchsen des externen Effektgerätes. Bei Verwendung eines Effektgerätes mit monauralem Eingang verbinden Sie diesen mit der Ausgangsbuchse des linken (L) Kanals. Bei dem an das Effektgerät ausgegebenen Signals handelt es sich dann um eine Mischung der Signale des linken und rechten Kanals.

Verbinden Sie die RETURN-Buchsen des DJ-Mischpults über ein Kabel mit 6,3-mm-Klinkensteckern mit den Ausgangsbuchsen des externen Effektgerätes. Bei Verwendung eines Effektgerätes mit monauralem Ausgang verbinden Sie diesen mit der Eingangsbuchse des linken (L) kanals. Das vom Effektgerät zugeleitetene Signal wird dann sowohl an den linken Kanal als auch an den rechten Kanal geleitet.

MIDI-ANSCHLUSS

Bei MIDI (Musical Instrument Digital Interface) handelt es sich um eine genormte Schnittstelle, die eine Übertragung von Daten zwischen elektronischen Musikinstrumenten und Personalcomputern gestattet.

Dataen konnen über ein MIDI-Kabel zwischen Geräten ausgetauscht werden, die mit MIDI-Buchsen ausgestattet sind.

Das DJM-1000 ist zur Übertragung von Betriebsdaten an ein externes MIDI-Gerät unter Verwendung des MIDI-Protokolls im Stände.

Steuerung am DJM-1000	MIDI-Steuercode	Bezeichnung der MIDI-Steuierung	MIDI-Kanal
Betätigung des Kreuz-Faderhebels	CC11	Expression	1

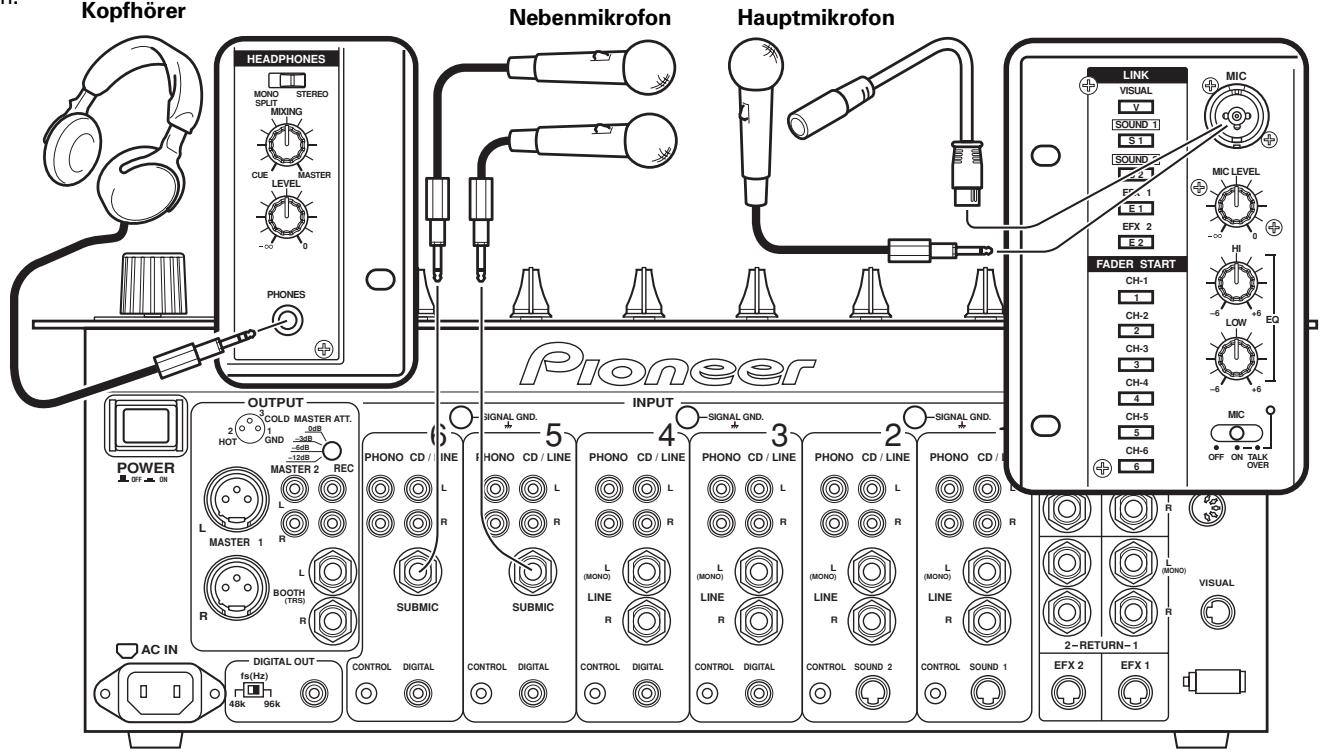

ANSCHLIESSEN VON MIKROFONEN UND KOPFHÖRER

Kopfhörer

Ein Kopfhörer mit 6,3-mm-Stereo-Klinkenstecker kann an die PHONES-Buchse am Bedienfeld (Oberseite des Gerätes) angeschlossen werden.

Hauptmikrofon

Ein Mikrofon mit 6,3-mm-Klinkenstecker oder XLR-Stecker kann an die MIC-Buchse am Bedienfeld (Oberseite des Gerätes) angeschlossen werden.

Nebenmikrofon

Ein Mikrofon mit 6,3-mm-Klinkenstecker kann jeweils an die SUBMIC-Buchse von Kanal 5 und 6 des DJM-1000 angeschlossen werden.

Zur Verwendung des Nebenkrofons bringen Sie den Eingangswahrschein der angeschlossenen Kanals in die Stellung [SUBMIC].

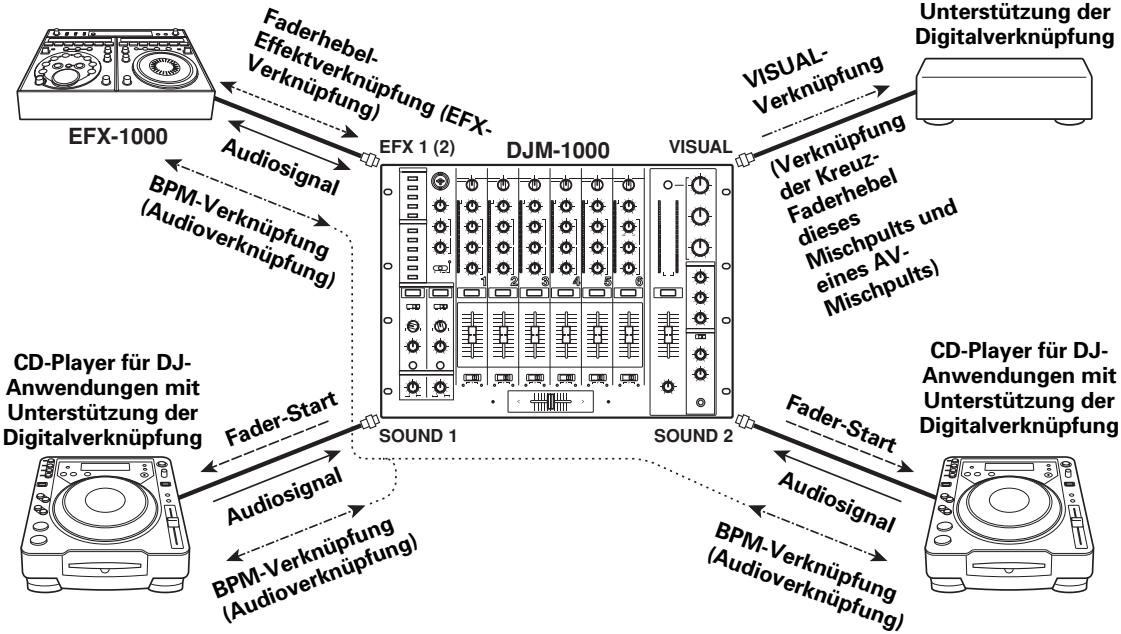

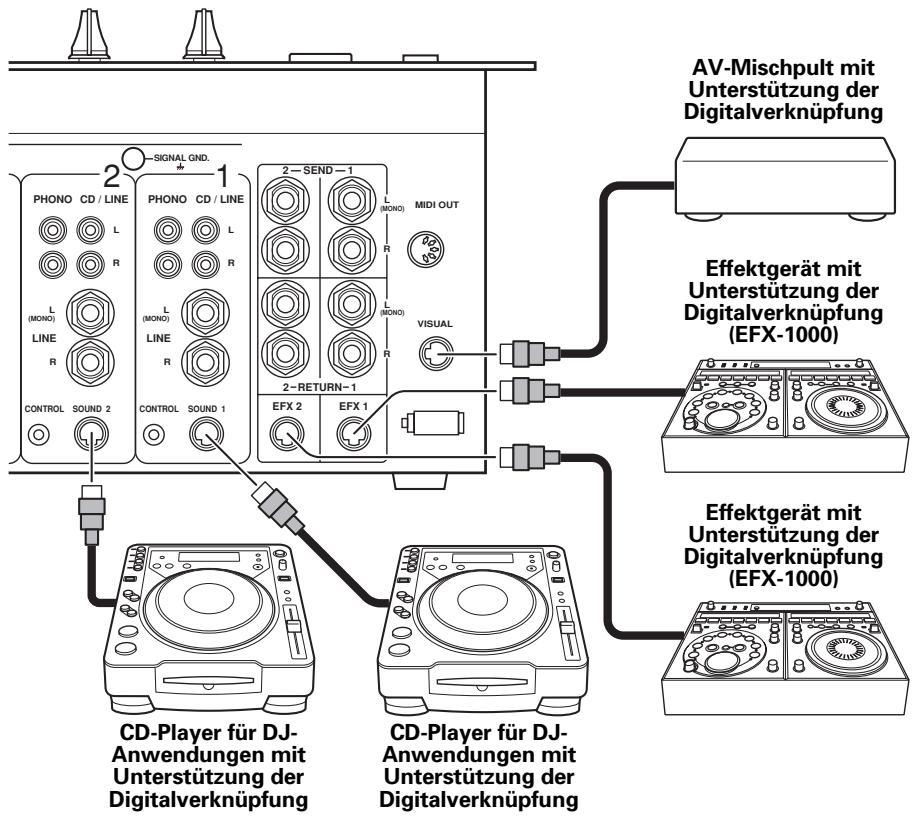

ANSCHLUSSE FÜR DIGITALVERKNUPFUNG (einschließlich von Anschlüssen an zukünftig lieferbare Geräte, die eine Digitalverknüpfung unterstützen)

Durch den Anschluss eines einzigen Spezialkabels (Digitalverknüpfungs-Kabels) kann der Austausch von Audio- und Steuersignalen auf digitalem Wege ausgeführten werden. (Dies erbrigt den Anschluss von Audio- und Steuerkabeln.)

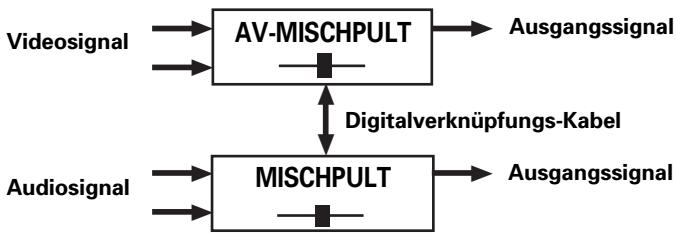

VISUAL-Verknüpfungsbuchse

Wenn these Gerat über ein Digitalverknüpfungskabel an ein PIONEER Video-Mischpult (Schaltgerät) angeschlossen wird, das eine Digitalverknüpfung unterstützt, kann der Kreuz-Faderhebel des VideoMischpults über den Kreuz-Faderhebel des DJM1000 angesteuert werden (S. 47).

Ein-/Ausgangsbuchsen fur Verknüpfung eines EFX (EFX 1, 2)

Wenn these Gerat über ein Digitalverknüpfungs-Kabel an ein PIONEER DJ-Effektgerät (EFX-1000) angeschlossen wird, das eine Digitalverknüpfung unterstützt, werden die SEND/RETURN-Verbindungen unmittelbar auf digitale Wege hergestellt, und Funktionen wie die Faderhebel-Effektfunktionen und BPM-Syncho-Wiedergabe werden bei Verwendung der Audio-Verknüpfungsanschlüsse ebenfalls unterstützt (S. 47).

Eingangsbuchsen für Verknüpfung eines CDJ (SOUND 1, 2)

Wenn these Gerat über ein Digitalverknüpfungs-Kabel an einen PIONEER CD-Player für DJ-Anwendungen angeschlossen wird, der eine Digitalverknüpfung unterstützt, werden die Audiound Steuerkabel-Verbindungen unmittelbar auf digitalem Wege hergestellt, wonach verschiedene Sonderfunktionen, z.B. BPM-Synchro-Wiedergabe, zur Verfügung stehen. Dazu bringen Sie den Eingangswahlschalter von Kanal 1 oder 2 in die Stellung [SOUND 1] bzw. [SOUND 2] (S.47).

BEZEICHNUNG UND FUNKTION DER BEDIENELEMENTE

Bedienfeld

Hauptmikrofoneingangs-Steuerbereich

1. Hauptmikrofon-Eingangsbuchse (MIC)

An diese Buchse kann ein Mikrofon mit XLR-Stecker oder Klinkenstecker angeschlossen werden.

2. Mikrofon-Pegelregler (MIC LEVEL)

Mit diesen Regler wird der Lautstärkepegel des Hauptmikrofons eingestellt (Einstellbereich: - bis 0 dB).

3. Mikrofon-Entzerrungsregler für Höhen (EQ HI)

Mit diesen Regler wird der Lautstärkepegel der hohen Frequenzanteile des Hauptmikrofonsignals eingestellt (Einstellbereich: -6 dB bis +6 dB).

4. Mikrofon-Entzerrungsregler für Tiefen (EQ LOW)

Mit diesen Regler wird der Lautstärkepegel der tiefen Frequenzanteile des Hauptmikrofonsignals eingestellt (Einstellbereich: -6 dB bis +6 dB).

5. Mikrofonfunktions-Anzeige

These Anzeige leuchtet, wenn sich der Mikrofonfunktions-Wahlschalter in Stellung [ON] befindet. Sie blinkt, wenn der Wahlschalter auf [TALK OVER] eingestellt ist.

6. Mikrofonfunktions-Wahlschalter (MIC)

OFF:

Der Ton des Hauptmikrofons wird nicht ausgegeben.

ON:

Der Ton des Hauptmikrofons wird ausgegeben.

TALK OVER:

Der Ton des Hauptmikrofons wird ausgegeben. Wenn der Hauptmikrofon-Eingangsbuchse ein Signal mit einem hohenen Pegel als -15 dB zugeleitet wird, spricht die TALK OVER-Funktion automatisch an, und alle Tonausgangspiegel mit Ausnahme des Hauptmikrofontons werden um 20 dB gedämpft.

Kanaleingangs-Steuerbereich

7. Eingangswahlschalter Kanal 1

SOUND 1:

These Einstellung dient zur Wahl des Spezialeingangs SOUND 1 (Mini-DIN-Buchse) für einen CD-Player für DJ-Anwendungen, der die Digitalverknüpfung untersucht.

LINE:

These Einstellung dient zur Wahl des Klinkenbuchsen-Eingangs. (Bei Verwendung eines Gerätes mit monauralem Ausgang verbinden Sie diesen mit der Eingangsbuchse des linken (L) Kanals. Das vom angeschlossenen Gerät zugeleitete Signal wird dann sowohl an den linken Kanal als auch an den rechten Kanal geleitet.)

CD/LINE:

These Einstellung dient zur Wahl des Cinchbuchsen-Eingangs mit Line-Pegel.

PHONO:

These Einstellung dient zur Wahl des Cinchbuchsen-Eingangs mit Plattenspieleregel.

8. Eingangswahlschalter Kanal 2

SOUND 2:

These Einstellung dient zur Wahl des Spezialeingangs SOUND 2 (Mini-DIN-Buchse) für einen CD-Player für DJ-Anwendungen, der die Digitalverknüpfung untersucht.

LINE:

These Einstellung dient zur Wahl des Klinkenbuchsen-Eingangs. (Bei Verwendung eines Gerätes mit monauralem Ausgang verbinden Sie diesen mit der Eingangsbuchse des linken (L) Kanals. Das vom angeschlossenen Gerät zugeleitete Signal wird dann sowohl an den linken Kanal als auch an den rechten Kanal geleitet.)

CD/LINE:

These Einstellung dient zur Wahl des Cinchbuchsen-Eingangs mit Line-Pegel.

PHONO:

These Einstellung dient zur Wahl des Cinchbuchsen-Eingangs mit Plattenspielerpegel.

9. Eingangswahlschalter Kanal 3

DIGITAL:

These Einstellung dient zur Wahl des koaxialen Cinchbuchsen-Digitaleingangs.

LINE:

These Einstellung dient zur Wahl des Klinkenbuchsen-Eingangs. (Bei Verwendung eines Gerätes mit monauralem Ausgang verbinden Sie diesen mit der Eingangsbuchse des linken (L) Kanals. Das vom angeschlossenen Gerät zugeleitette Signal wird dann sowohl an den linken Kanal als auch an den rechten Kanal geleitet.)

CD/LINE:

These Einstellung dient zur Wahl des Cinchbuchsen-Eingangs mit Line-Pegel.

PHONO:

These Einstellung dient zur Wahl des Cinchbuchsen-Eingangs mit Plattenspielerpegel.

10. Eingangswahlschalter Kanal 4

DIGITAL:

These Einstellung dient zur Wahl des koaxialen Cinchbuchsen-Digitaleingangs.

LINE:

These Einstellung dient zur Wahl des Klinkenbuchsen-Eingangs. (Bei Verwendung eines Gerätes mit monauralem Ausgang verbinden Sie diesen mit der Eingangsbuchse des linken (L) Kanals. Das vom angeschlossenen Gerät zugeleitetene Signal wird dann sowohl an den linken Kanal als auch an den rechten Kanal geleitet.)

CD/LINE:

These Einstellung dient zur Wahl des Cinchbuchsen-Eingangs mit Line-Pegel.

PHONO:

These Einstellung dient zur Wahl des Cinchbuchsen-Eingangs mit Plattenspielerpegel.

11. Eingangswahlschalter Kanal 5

DIGITAL:

These Einstellung dient zur Wahl des koaxialen Cinchbuchsen-Digitaleingangs.

SUBMIC:

These Einstellung dient zur Wahl des (monauralen) Klinkenbuchsen-Eingangs für ein Nebenkrofon.

CD/LINE:

These Einstellung dient zur Wahl des Cinchbuchsen-Eingangs mit Line-Pegel.

PHONO:

These Einstellung dient zur Wahl des Cinchbuchsen-Eingangs mit Plattenspielerpegel.

12. Eingangswahlschalter Kanal 6

DIGITAL:

These Einstellung dient zur Wahl des koaxialen Cinchbuchsen-Digitaleingangs.

SUBMIC:

These Einstellung dient zur Wahl des (monauralen) Klinkenbuchsen-Eingangs für ein Nebenkrofon.

CD/LINE:

These Einstellung dient zur Wahl des Cinchbuchsen-Eingangs mit Line-Pegel.

PHONO:

These Einstellung dient zur Wahl des Cinchbuchsen-Eingangs mit Plattenspielerpegel.

13. Eingangspegelregler Kanal 1 bis 6 (TRIM)

Mit diesen Reglern wird der Eingangspegel des entsprechenden Kanals eingestellt (Einstellbereich: - bis +9dB , ca. 0 dB in Mittenstellung des Reglers).

14. Kanal-Entzerrungsregler für Höhen (EQ HI)

Mit diesen Reglern wird der Pegel der hohen Frequenzanteile des Signals des entsprechenden Kanals eingestellt (Einstellbereich: -26 dB bis +6 dB).

15. Kanal-Entzerrungsregler für Mitten (EQ MID)

Mit diesen Reglern wird der Pegel der mittleren Frenzanteile des Signals des entsprechenden Kanals eingestellt (Einstellbereich: -26 dB bis +6 dB).

16. Kanal-Entzerrungsregler für Tiefen (EQ LOW)

Mit diesen Reglern wird der Pegel der tiefen Frequenzanteile des Signals des entsprechenden Kanals eingestellt (Einstellbereich: -26 dB bis +6 dB).

17. Kanalpegelmesser

Mit diesen Leuchtsegmentsäulen wird der Pegel des entsprechenden Kanals angezeigt. Die Anzeige arbeitet mit einem Spitzenhalt von 2 Sekunden Dauer.

18. Tasten/Anzeigen für Kopfhörer-Überwachung (CUE)

Die über Kopfhörer zu überwachende Eingangsquelle wird durch Drücken der CUE-Taste von RETURN 1, RETURN 2, Kanal 1 bis 6 oder MASTER gewählt. Wenn mehrere dieser Tasten gleichzeitig eingeschaltet sind, werden die entsprechenden Signale gemischt an den Kopfhörer ausgegeben. Durch erneutes Drücken einer CUE-Taste wird die Wahl des betreffenden Signals zur Überwachung aufgehoben. Die Tasten der nicht gewährten Eingangsquellen leuchten schwach, die der momentan gewährten Eingangsquellen leuchten hell.

Faderhebel-Steuerbereich

19. Regler für Einstellung der Dämpfungskurve der Kanal-Faderhebel (CURVE ADJUST CH FADER)

Mit diesen Regler wird die Dämpfungskurve der Kanal-Faderhebel eingestellt (S. 45).

20. Regler für Einstellung der Dämpfungskurve des Kreuz-Faderhebels (CURVE ADJUST CROSS FADER)

Mit diesen Regler wird die Dämpfungskurve des Kreuz-Faderhebels eingestellt (S. 45).

21. Schalter/Anzeigen für Kreuz-Faderhebel-Zuordnung (CROSS FADER ASSIGN)

Mit diesen Schaltern wird die Seite des Kreuz-Faderhebels gewählt, der das Ausgangssignal des entsprechenden Kanals zugeordnet werden soll. (Wenn mehrere Kanäle der gleichen Seite des Kreuz-Faderhebels zugeordnet werden, erfolgt auf der betreffenden Seite eine summierte Ausgabe der betreffenden Kanalsignale.)

A:

Das Ausgangssignal des entsprechenden Kanals wird Seite A (linke Seite) des Kreuz-Faderhebels zugeordnet, und die Anzeige „A" leuchtet auf.

THRU:

Das Ausgangssignal des Kanals wird direkt auf den MasterAusgang gelegt, ohne die Kreuz-Faderhebelschaltung zu passieren. Bei Wahl dieser Einstellung bleiben die beiden Anzeigen „A" und „B" sind ausgeschaltet.

B:

Das Ausgangssignal des entsprechenden Kanals wird Seite B (rechte Seite) des Kreuz-Faderhebels zugeordnet, und die Anzeige „B" leuchtet auf.

1. Anzeige für Zuordnung zu Kreuz-Faderhebeseite A (A)

Bei eingeschaltetem Gerät leuchtet diese Anzeige orangefarben.

1. Kreuz-Faderhebel

Das mit dem CROSS FADER ASSIGN-Schalter jeder Kanals entweder Seite A oder B des Kreuz-Faderhebels zugeordnete Signal wird entsprechend der mit dem CURVE ADJUST CROSS FADER-Regler für den Kreuz-Faderhebel eingestilten Dämpfungskurve ausgegeben.

1. Anzeige für Zuordnung zu Kreuz-Faderhebelseite B (B)

Bei eingeschaltetem Gerät leuchtet diese Anzeige grün.

1. Kanal-Faderhebel

Mit diesen Gleitbahnreglern wird der Pegel des auf den Kreuz-Faderhebel gelegten Signals des entsprechenden Kanals eingestellt (Einstellbereich: - bis 0 dB).

Die Ausgabe erfolgt entsprechend der mit dem CURVE ADJUST CH FADER-Regler für die Kanal-Faderhebel eingestillten Dämpfungskurve.

Steuerbereich für Master-Ausgang

1. Master-Faderhebel (MASTER)

Mit diesen Gleitbahnregler wird der Pegel des Master-Ausgangssignals eingestellt (Einstellbereich: - bis 0 dB).

Beim Master-Ausgangssignal handelt es sich um die Summe der Signale aller Kanäle, deren CROSS FADER ASSIGN-Schalter auf [THRU] eingestellt ist, der auf den Kreuz-Faderhebel gelegten Signale und des Hauptmikrofonsignals (ggf. wird auch das Rückleitungssignal eines externen Effektgerätes hinzugeführ).

1. Gesamtbalanceregler (MASTER BALANCE)

Mit diesen Regler wird die Links/Rechts-Kanalbalance der Signale des Master-Ausgangs, Kabinen-Monitorausgangs, Aufnahmeausgangs und Digitalausgangs eingestellt.

1. Pegelmesser für Master-Ausgang (MASTER LEVEL L, R)

Mit diesen Leuchtsegmente ualen werden die Ausgangspiegel des linken und rechten Kanals des Master-Ausgangssignals angezeigt. Jedes Leuchtsegment liefert einen Spitzenhalt von 2 Sekunden Dauer.

1. Taste/Anzeige für Master-Isolator-Funktion (MASTER ISOLATOR ON)

These Taste dient zum Ein- und Ausschalten der MasterIsolator-Funktion.

Die Isolator-Funktion ist für die Signale von Master-Ausgang 1, Master-Ausgang 2, Kabinen-Monitorausgang, Aufnahmeausgang und Digitalausgang wirsam.

Bei ausgeschalteter Isolator-Funktion leuchtet die Anzeige; sie blinkt, wenn diese Funktion eingeschaltet ist.

Bei ausgeschalteter Master-Isolator-Funktion ist die Anzeige ausgeschaltet; sie leuchtet, wenn diese Funktion eingeschaltet ist.

1. Isolator-Hohenregler (MASTER ISOLATOR HI)

Mit diesen Regler kann der Pegel der hohen Frequenzanteile des Master-Ausgangssignals eingestellt werden (Einstellbereich: - bis +6 dB).

1. Isolator-Mittenregler (MASTER ISOLATOR MID)

Mit diesen Regler kann der Pegel der mittleren Frenzanteile des Master-Ausgangssignals eingestellt werden (Einstellbereich: - bis +6 dB).

1. Isolator-Tiefenregler (MASTER ISOLATOR LOW)

Mit diesen Regler kann der Pegel der tiefen Frequenzanteile des Master-Ausgangssignals eingestellt werden (Einstellbereich: - bis +6 dB).

Steuerbereich für Kabinen-Monitor

1. Höhen-Entzerrungsregler für Kabinet-Monitorausgang (BOOTH MONITOR HI)

Mit diesen Regler kann der Pegel der hohen Frequenzanteile des Ausgangssignals des Kabinen-Monitors eingestellt werden (Einstellbereich: -6 dB bis +6 dB).

1. Tiefen-Entzerrungsregler für Kabinen-Monitor (BOOTH MONITOR LOW)

Mit diesen Regler kann der Pegel der tiefen Frequenzanteile des Ausgangssignals des Kabinen-Monitors eingestellt werden (Einstellbereich: -6 dB bis +6 dB).

1. Pegelregler für Kabinen-Monitor (BOOTH MONITOR LEVEL)

Mit diesen Regler kann der Gesamtpegel des Ausgangssignals des Kabinen-Monitors unabhängig von der Einstellung des Master-Faderhebels eingestellt werden (Einstellbereich: - bis 0 dB).

Kopfhörerausgangs-Bereich

1. Kopfhörerausgangssignal-Wahlschalter (HEADPHONES MONO SPLIT/STEREO) MONO SPLIT:

Der Ton der mit der entsprechenden CUE-Taste zur Überwachung über Kopfhörer gewährten Eingangssquelle wird über den linken Kanal ausgegeben, während die Ausgabe des Master-Ausgangssignals über den rechten Kanal erfolgt (nur wenn die CUE-Taste MASTER eingeschaltet ist). STEREO:

Das gewählte Signal wird stereophon ausgegeben.

1. Kopfhörer-Mischregler (HEADPHONES MIXING)

Wenn dieser Regler im Uhrzeigersinn (in Richtung MASTER) gedreht wird, erfolgt eine Ausgabe des Master-Ausgangssignals (nur wenn die CUE-Taste MASTER eingeschaltet ist) an den Kopfhörer; bei Drehen des Reglers im Gegenuhrzeigersinn (in Richtung CUE) wird ein Mischsignal aus dem Signal des mit der CUE-Taste gewählten Kanals und des vom externen Effektgerät (an die RETURN-Buchsen) geleiteten Signals an den Kopfhörer ausgegeben.

1. Kopfhörer-Pegelregler (HEADPHONES LEVEL)

Mit diesen Regler kann der Lautstärkepegel des von der Kopfhörerbuchse ausgegebenen Signals eingestellt werden (Einstellbereich: - bis 0 dB).

1. Kopfhörerbuchse (PHONES)

SEND/RETURN-Bereich

1. Wahlschalter für Typ der Ausgabe/Rückleitung (SEND/RETURN)

Bei Anschluss eines externen Effektgerätes dieren diese Schalter zum Umschalten zwischen der Ausgabestufe (SEND) und der Eingabestufe (RETURN) für Signale (S. 46).

[Typ „vor Einschleifung“]

[Typ „nach Einschleifung“]

[AUX-Typ]

41. Ausgabekanal-Wahlschalter (SEND)

These Schalter dieren zur Wahl des an ein externes Effektgerät auszugebenden Signals aus den Ausgangssignalen der MIC-Buchse, von Kanal 1 bis 6 oder des Master-Ausgangs.

42. Eingangspegelregler für Rückleitungssignal (RETURN LEVEL)

Mit diesen Reglern kann der Pegel des von einem externen Effektgerät zurückgeleiteten Signals eingestellt werden (Einstellbereich: - bis +6 dB).

43. Tasten/Anzeigen für Ein- und Ausschalten des Ausgabe-Rückleitungsbetriebs (SEND/RETURN ON)

These Tasten dieren zum Ein- und Ausschalten des gewählten Typs des Ausgabe-Rückleitungsbetriebs auf dem jeweils gewählten Kanal.

Die Anzeige leuchtet, wenn ein Anschluss an den RETURN-

Buchsen hergestellt oder ein Gerät, das eine Digitalverknüpfung unterstützt, an die Buchsen EFX 1 oder 2 angeschlossen ist. Wir die Taste im leuchtenden Zustand der Anzeige gedrückt, wird diese Funktion eingeschaltet, und die Anzeige beginnnt zu blinken. Bei eingeschalteter Anzeige ist die Zuleitung von Signalen an die RETURN-Buchsen frei gegeben. Bei Anschluss eines Gerätes, das eine Digitalverknüpfung unterstützen, an die Buchsen EFX 1 oder 2 besitzt das betreffende Gerät (Digitalsignal) Vorrang.

Bereich für Ein- und Ausschalten der Digitalverknüpfungs-Funktion

44. Taste/Anzeige für VISUAL-Verknüpfung (LINK-V)

Wenn these Gerät über ein Digitalverknüpfungs-Kabel (Mini-DIN-Buchse) an ein Pioneer Video-Mischpult bzw. Schaltgerät angeschlossen ist, das eine Digitalverknüpfung untersätzt, kann der Kreuz-Faderhebel des Video-Mischpults über den Kreuz-Faderhebel des DJM-1000 angesteuert werden.

Bei aktivierter Funktion leuchtet die Anzeige.

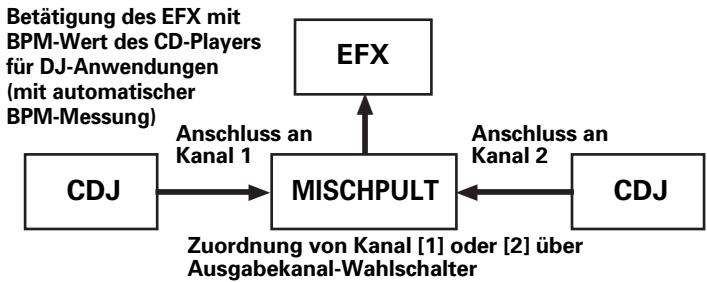

45. Tasten/Anzeigen 1, 2 für Audio-Verknüpfung (LINK-SOUND 1, 2/S1, 2)

Wenn these Gerät über ein Digitalverknüpfungs-Kabel an ein PIONEER DJ-Effektgerät (EFX-1000) angeschlossen ist, das eine Digitalverknüpfung bestehtzt, und ein PIONEER CD-Player für DJ-Anwendungen, der eine Digitalverknüpfung bestehtzt, ebenfls über ein Digitalverknüpfungs-Kabel (Mini-DIN-Buchse) an these Gerät angeschlossen ist und diese Tasten eingeschaltet werden, steht die BPM-Synchron-Wiedergabefunktion zur Verfügung.

Bei aktivierter Funktion leuchtet die Anzeige.

46. Tasten/Anzeigen 1, 2 für Effektgerät-Verknüpfung (LINK-EFX 1, 2/E 1, 2)

Wenn these Gerat über ein Digitalverknüpfungs-Kabel (Mini-DIN-Buchse) an ein PIONEER DJ-Effektgerät (EFX-1000) angeschlossen ist, das eine Digitalverknüpfung unterszt, und diese Tasten eingeschaltet werden stehen die Faderhebel-Effektfunktionen zur Verfügung.

Bei aktivierter Funktion leuchtet die Anzeige.

Bereich für Ein- und Ausschalten der Fader-Start/ Stopp-Funktion (FADER START)

47. Fader-Start-Tasten/Anzeigen (FADER START CH1 bis CH-6)

Wenn der CROSS FADER ASSIGN-Schalter mindestens eines Kanals auf [A] oder [B] eingestellt ist, dienen diese Tasten zum Ein- und Ausschalten der Fader-Start/Stopp-Funktion des an den betreffenden Kanals angeschlossenen CD-Players für DJ-Anwendungen bzw. DJ-Mischpults.

Wenn der CROSS FADER ASSIGN-Schalter mindestens eines Kanals auf [THRU] eingestellt ist, dienen diese Tasten zum Ein- und Ausschalten der Fader-Start/Stopp-Funktion des an den betreffenden Kanals angeschlossenen CD-Players für DJ-Anwendungen bzw. DJ-Mischpults.

Bei eingeschalteter Fader-Start/Stopp-Funktion leuchtet die Anzeige des betreffenden Kanals, nach Ausschalten der Fader-Start/Stopp-Funktion erlischt die Anzeige.

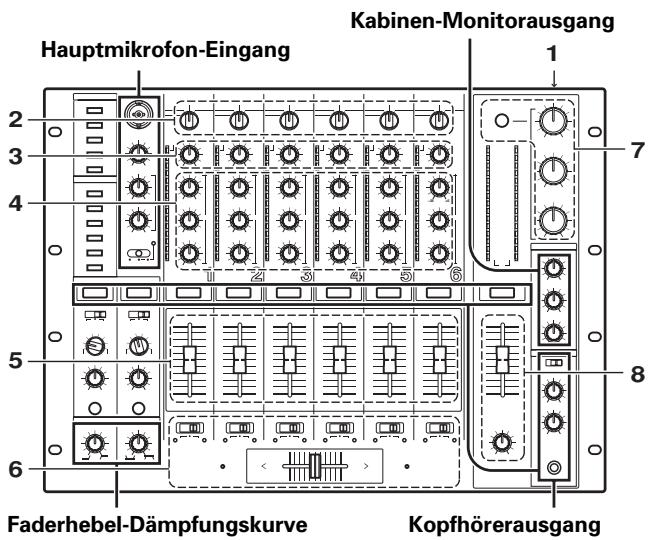

BEDIENUNGSVERFAHREN

GRUNDLEGENDE BEDIENUNGSVERFAHREN

1. Schalten Sie den POWER-Schalter an der Rückwand (Anschlussfeld) ein.
2. Stellen Sie den Eingangswahlschalter jeder Kanals entsprechend dem an den betreffenden Kanal angeschlossenen Gerä ein.
3. Stellen Sie den Eingangspegel mit dem TRIM-Regler jeder Kanals wunschgemäß ein.
4. Stellen Sie die Klangfarbe mit den Entzerrungsreglern (EQ-HI, MID, LOW) jeder Kanals wunschgemäß ein.
5. Stellen Sie den Lautstärkepegel jedem Kanals mit seinem Kanal-Faderhebel wunschgemäß ein.

6. Wenn eine Kreuzüberblendung zwischen Kanälen ausgeführrt werden soll, verwenden Sie die CROSS FADER ASSIGN-Schalter zur Wahl zwischen Kanal [A] und [B] des Kreuz-Faderhebels, und betätigten Sie dann den Kreuz-Faderhebel.

7. Wenn der Kreuz-Faderhebel nicht verwendet werden soll, wahren Sie die Einstellung [THRU] der CROSS FADER ASSIGN-Schalter.

8. Zur Verwendung des Isolators schalten Sie die MASTER ISOLATOR-Taste ein, und stellen Sie dann den Pegel jedem Frequenzbands mit den Isolator-Klangreglern (MASTER ISOLATOR HI, MID, LOW) wunschgemäß ein.

9. Nach Einschalten der MASTER ISOLATOR-Taste leuchtet sie auf.
10. Betätigten Sie den MASTER-Faderhebel zur Einstellung des Gesamtlautstärkepegels, und justieren Sie die Links/ Rechts-Kanalbalance mit dem MASTER BALANCE-Regler.

[Hauptmikrofon-Eingang]

1. Zur Verwendung des Hauptmikrofons bringen Sie den MIC-Schalter in die Stellung [ON] oder [TALK OVER].
2. Bei Einstellung auf [TALK OVER] werden alle Tonausgangspegel mit Ausnahme des Hauptmikrofontons automatisch um 20 dB gedämpft, wenn dem Hauptmikrofon-Eingang ein Signal mit einem higheren Pegel als -15 dB zugeleitet wird.
3. Stellen Sie den Lautstärkepegel mit dem MIC LEVEL-Regler, und die Klangfarbe mit den Mikrofon-Entzerrungsreglern (MIC EQ-HI, LOW) wunschgemäß ein.

[Kabinen-Monitorausgang]

1. Stellen Sie den Lautstärkepegel mit dem BOOTH MONITOR LEVEL-Regler wunschgemäß ein.
2. Der Lautstärkepegel kann mit dem BOOTH MONITOR LEVEL-Regler unabhängig von der Einstellung des MASTER-Faderhebels eingestellt werden.
3. Stellen Sie die Klangfarbe mit den Entzerrungsreglern für Kabinen-Monitorausgang (BOOTH MONITOR-HI, LOW) wunschgemäß ein.

[Kopfhörerausgang]

1. Wahlen Sie die abzuhörende Eingangsquelle mit der CUE-Taste (Kanal 1 bis 6, MASTER, RETURN 1, RETURN 2).
   Die gedrückte Taste leuchtet hell auf.

2. Verwenden Sie den HEADPHONES MONO SPLIT/STEREOS-Schalter zur Wahl des an den Kopfhörer auszugebenden Signals.

3. Bei Wahl von [MONO SPLIT] wird das mit der CUE-Taste gewählte Signal über den linken Kanal ausgegeben, während das Master-Ausgangssignal über den rechten Kanal ausgegeben wird (nur wenn die CUE-Taste MASTER eingeschaltet ist).

4. Bei Wahl von [STEREO] wird das mit der CUE-Taste gewählte Signal stereophon ausgegeben.

5. Bei Wahl von [MONO SPLIT] betätigten Sie den HEADPHONES MIXING-Regler zur Einstellung der Balance zwischen dem (mit der CUE-Taste gewählten) Signal des linken Kanals und dem Master-Ausgangssignal des rechten Kanals (nur wenn die CUE-Taste MASTER eingescheltet ist).

6. Wenn dieser Regler im Uhrzeitigersinn (in Richtung MASTER) gedreht wird, erfolgt eine Ausgabe des Master-Ausgangssignals (nur wenn die CUE-Taste MASTER eingeschaltet ist) an den Kopfhörer; bei Drehen des Reglers im Gegenuhrzeitigersinn (in Richtung CUE) wird das mit der CUE-Taste gewährte Signal an den Kopfhörer ausgegeben.

7. Stellen Sie den Lautstärkegel des Kopfhörers mit dem HEADPHONES LEVEL-Regler wunschgemäß ein.

EINSTELLUNG DER FADER-DAMPFUNGSKURVE

Die FADER CURVE-Regler erhöglich eine Einstellung des Dämpfungskurven-Anspruchverhaltens (Verlauf der Änderung des Lautstärkepegels) entsprechend der Betätigung der betreffenden Faderhebel.

Drehen Sie den CURVE ADJUST CH FADER-Regler, um das Dämpfungskurven-Anspruchverhalten der Kanal-Faderhebel wunschgemäß einzustellen.

• Wenn dieser Regler bis zum Anschlag im Uhrzeigersinn gedreht wird, ändert sich der Lautstärkepegel beim Verschieben eines Kanal-Faderhebels nach oben auf annahernd lineare Weise (entspricht Dämpfungskurve B).
• Wenn der Regler bis zum Anschlag im Gegenuhrzeigersinn gedreht wird, nimmt der Lautstärkepegel beim Verschieben eines Kanal-Faderhebels nach oben allmählich zu, bis der Faderhebel die Nähe seiner oberen Anschlagstellung erreicht hat.
  Die mit diesen Regler eingestellte Dämpfungskurve ist für alle Kanal-Faderhebel von 1 bis 6 wirsam.

Drehen Sie den CURVE ADJUST CROSS FADER-Regler, um das Dämpfungskurven-Anspruchverhalten des Kreuz-Faderhebels wunschgemäß einzustellen.

• Wenn dieser Regler bis zum Anschlag im Uhrzeigersinn gedreht wird, entsteht eine steil ansteigende Dämpfungskurve, die bewirkt, dass der Ton beim Verschieben des Kreuz-Faderhebels von einer Seite unmittelbar auf der
  gegenüberliegenden Seite 1erscheint.
• Wenn der Regler bis zum Anschlag im Gegenhrzeigersinn gedreht, ergibt sich eine annahernd lineare Kurve für die Änderung des Lautstärkegels.
  Die beiden Kurven von Seite A und Bändern sich gleichzeitig.

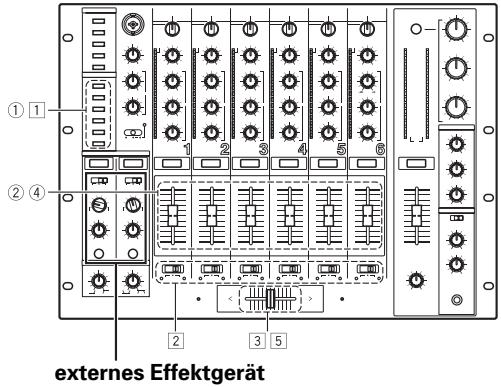

FADER-STARTFUNKTION

Wenn these Gerät über ein Steuerkabel an einen PIONEER CD-Player angeschlossen wird, konnen die Kanal-Faderhebel und der Kreuz-Faderhebel betätig werden, um die Wiedergabe am CD-Player automatisch zu starten (wenn der Anschluss über ein Digitalverknüpfungs-Kabel hergestellt wird, erbrigt sich der Anschluss des Steuerkabels). Bei einer Verstellung des Kanaloder Kreuz-Faderhebels am Mischpult wird der Pausenzustand am CD-Player aufgehoben, und die Wiedergabe des Titels startet unmittelbar. Wird der Faderhebel anschließend in seine Ausgangsstellung zurückgebracht, so kehrt der CD-Player an den Cue-Punkt zurück (Cue-Rücklauf-Funktion), wodurch eine Sampler-ähnliche Wiedergabe erhögt wird.

[Wiedergabestart und Cue-Rücklauf über Kreuz-Faderhebel]

Wenn der Kanal A des Kreuz-Faderhebels zugeordnete CD-Player momentan am Cue-Punkt auf Wiedergabebereitschaft geschaltet ist und der Kreuz-Faderhebel von der rechten Seite (Seite B) auf die linke Seite (Seite A) geführt wird, startet die Wiedergabe an dem Kanal A zugeordneten CD-Player. Sobald der Kreuz-Faderhebel seine linke (Seite A) Anschlagstellung erreicht, führt der Kanal B zugeordnete CD-Player einen Rücklauf an den Cue-Punkt (Cue-Rücklauf) aus. Wenn der Kanal B des Kreuz-Faderhebels zugeordnete CD-Player momentan am Cue-Punkt auf Wiedergabebereitschaft geschaltet ist und der Kreuz-Faderhebel von der linken Seite (Seite A) auf die rechte Seite (Seite B) geführt wird, startet die Wiedergabe an dem Kanal B zugeordneten CD-Player. Sobald der Kreuz-Faderhebel seine rechte (Seite B) Anschlagstellung erreicht, führt der Kanal A zugeordnete CD-Player einen Rücklauf an den Cue-Punkt (Cue-Rücklauf) aus.

• Der Cue-Rücklauf wird selbst dann ausgeführrt, wenn der Eingangswahlschalter nicht auf [CD/LINE] eingestellt ist.

[Starten der Wiedergabe über Kanal-Faderhebel]

① Drücken Sie die FADER START-Taste des Kanals (CH-1 bis CH-6), an den der anzusteuernnde CD-Player angeschlossen ist.

Die Taste des gewählten Kanals leuchtet auf.

② Richten Sie den Kanal-Faderhebel auf die Skalenteilung [0] aus.

③ Legen Sie den gewünschten Cue-Punkt am CD-Player fest, und schalten Sieihn Dort auf Wiedergabebereitschaft.

• Wenn der Cue-Punkt bereits festgelegt worden ist, braucht der CD-Player nicht am Cue-Punkt auf Bereitschaft geschaltet zu werden.

Sobald die Wiedergabe des CD-Players beginnen soll, führen Sie den Kanal-Faderhebel mit der gewünschten Geschwindigkeit nach oben.

Die Wiedergabe startet am CD-Player.
- Nach Beginn der Wiedergabe konnen Sie den Kanal-Faderhebel jederzeit wieder auf die Skalenteilung [0] ausrichten, um den CD-Player an den Cue-Punkt zurückzuführen und in den Bereitschafts Zustand zu schalten (Cue-Rücklauf).

• Die Steuerung über Kanal-Faderhebel ist nur dann freiogegeben, wenn sich der CROSS FADER ASSIGN-Schalter in Stellung [THRU] befindet.

[Starten der Wiedergabe über den Kreuz-Faderhebel]

1 Drücken Sie die FADER START-Taste des Kanals (CH-1 bis CH-6), an den der anzusteuernnde CD-Player angeschlossen ist.

Die Taste des gewählten Kanals leuchtet auf.

46

Ge

2 Bringen Sie den CROSS FADER ASSIGN-Schalter des gewählten Kanals instellung [A] oder [B].

• Wahlen Sie die Stellung [A], wenn der Kanal, der zur Wiedergabe vorgesehen ist, Kanal A (der linken Seite) des Kreuz-Faderhebels zugeordnet werden sollen.
• Wahlen Sie die Stellung [B], um den Kanal, der zur Wiedergabe vorgesehen ist, Kanal B (der rechten Seite) des Kreuz-Faderhebels zuzuordnen.

3 Bringen Sie den Kreuz-Faderhebel in die Anschlagstellung, die dem zur Wiedergabe vorgesehenen Kanal entgegengesetzt ist.

4 Legen Sie den gewünschten Cue-Punkt am CD-Player fest, und schalten Sie ihn Dort auf Wiedergabebereitschaft.

• Wenn der Cue-Punkt bereits festgelegt worden ist, braucht der CD-Player nicht am Cue-Punkt auf Bereitschaft geschlossen zu werden.

Sobald die Wiedergabe des CD-Players beginnen soll, führen Sie den Kreuz-Faderhebel mit der gewünschten Geschwindigkeit auf die Seite des entsprechenden Kanals.

Die Wiedergabe startet am CD-Player.
- Nach Beginn der Wiedergabe konnen Sie den Kreuz-Faderhebel jederzeit in die entgegengesetzte Anschlagstellung bringen, um den CD-Player an den Cue-Punkt zurückzufahren und in den Bereitschafts Zustand zu schalten (Cue-Rücklauf).

• Wenn ausschließlich ein Digitalanschluss hergestellt ist, arbeitet die Fader-Startfunktion möglicherweise nicht einwandfrei. In einem solchen Fall schreiben Sie den CD-Player zusätzlich an die analogen Eingangsbuchsen an.

VERWENDUNG VON EXTERNEN EFFEKTGERÄTEN

An diesen Mischpult können zwei Effektgeräte gleichzeitig angeschlossen werden.

1. Verwenden Sie den Ausgabekanal-Wahlschalter zur Wahl der Eingangsquelle, deren Signal an das Effektgerät ausgegeben werden soll.

2. Sie können zwischen den Einstellungen [MIC], (Kanal) [1] bis [6] und [MASTER] wahren.

3. Verwenden Sie den Wahlschalter für Typ der Ausgabe/ Rückleitung zur Wahl der Stufe, an die das Effektgerät angeschlossen ist.

4. Bei Einstellung des Ausgabekanal-Wahlschalters auf [MIC] ist die Umschaltung zwischen [INSERT] und [AUX] für sowohl [PRE] als auch [POST] nur vom gleichen Punkt aus freiugegeben. Bei Einstellung des Ausgabekanal-Wahlschalters auf [MASTER] ist nur Typ [INSERT] freiugegeben.

PRE INSERT: Das vom Equalizer beeinflusste Ausgangssignal wird ausgegeben, bevor es auf den Kanal-Faderhebel gelegt wird, und an den gleichen Punkt zurückgeleitet.

POST INSERT: Das vom Kanal-Faderhebel gesteuerte Signal wird ausgegeben, bevor es auf den Kreuz-Faderhebel gelegt wird, und an den gleichen Punkt zurückgeleitet.

AUX: Das vom Kanal-Faderhebel gesteuerte Signal wird ausgegeben, bevor es die Kreuz-Faderhebel-Zuordnungsschaltung passiert, und an den Punkt vor dem Master-Faderhebel zurückgeleitet, wonach es ggf. einem anderen Ausgangssignal hinzugeführ wird. Das ausgegebene Originalsignal passiert die Kreuz-Faderhebel-Zuordnungsschaltung sondern, wonach es dem Ausgangssignal hinzugeführ wird.

1. Schalten Sie die ON-Taste im SEND/RETURN-Bereich ein. Die ON-Taste (SEND/RETURN) blinkt.
2. Stellen Sie den Lautstärkepegel des Rückleitungssignals mit dem RETURN LEVEL-Regler wunschgemäß ein.

Position Signalquelle	PRE POST AUX INSERT	PRE POST AUX INSERT	PRE POST AUX INSERT
MIC	INSERT		AUX
CH-1 — CH-6	PRE	POST	AUX
MASTER	INSERT

DIGITALVERKNÜPFUNGS-FUNKTION

Übersicht über das Verknüpfungssystem

DJ-Effektgerät mit Unterstützung der Digitalverknüpfung

Digitalverknüpfungsanschluss für EFX-1000

Verwenden Sie ein Digitalverknüpfungs-Kabel zum Anschlieben eines PIONEER DJ-Effektgerät (EFX-1000) an die Buchsen EFX 1 oder 2 deses Gerätes.

These Verknüpfung liefert einen Digitalanschluss für hochwertige Klangqualität und erhögt den Gebrauch der Effektfunktionen des EFX-1000.

Die Bedienungsverfahren nach Herstellung these Anschlusses sind die gleichen wie im Abschnitt „VERWENDUNG VON EXTERNEN EFFEKTGERÄTEN" (S. 46) beschreiben. Wenn gleichzeitig ein Anschluss an die SEND/RETURN-Buchsen (über ein Kabel mit Klinkensteckern) hergestellt ist, besitzt der (über Digitalverknüpfungs-Kabel hergestellte) Anschluss an den Ein-/Ausgangsbuchen für Effektgerät-Verknüpfung Vorrang.

Einzelheiten zu den Einstellungen finden Sie in der Bedienungsanleitung des EFX-1000.

Faderhebel-Effektverknüpfung (Effektgerät-Verknüpfung)

Nach Herstellen der oben gezeigten Anschlüsse wird bei einer Betätigung des Kanal-Faderhebels der gleiche Effekt erhalten wie bei einer Betätigung der Jogscheibe am EFX-1000.

1. Schalten Sie die Digital Jog Break-Funktion des EFX-1000 ein.
2. Verwenden Sie den Ausgabekanal-Wahlschalter zur Wahl des Kanals, der mit den Faderhebel-Effekten versehen werden soll (Kanal [1] bis [6] können gewählt werden).

3. Schalten Sie die Tasten für Effektgerät-Verknüpfung (EFX 1, 2) ein.

4. Die Anzeigen der Tasten für Effektgerät-Verknüpfung (EFX 1, 2) leuchten auf.

Hinweis: Der Lautstärkepegel des gewählten Kanals entspricht dem Lautstärkepegel, der in der oberen Anschlagstellung des Kanal-Faderhebels erhalten wird; achten Sie davon bei der Wahl daraufuf, den Lautstärkepegel zu überprüfen, während sich den Kanal-Faderhebel in seiner oberen Anschlagstellung befindet.

1. Schalten Sie ON-Taste im SEND/RETURN-Bereich ein.

Die ON-Taste im SEND/RETURN-Bereich beginnnt zu blinken.

1. Betätigen Sie den Kanal-Faderhebel des gewählten Kanals.

Die Anzeige auf dem Digital Jog Break-Pegelmeter des EFX1000 und der Ton ändern sich entsprechend der Position des Kanal-Faderhebels.

• Bei einer Änderung der Einstellung des Ausgabekanal-Wahlschalters wird die Faderhebel-Effektverknüpfung aufgehoben, und die Anzeige der Taste für Effektgerät-Verknüpfung erlischt.

Digitalverknüpfungsanschluss für CD-Player für DJ-Anwendungen mit Unterstützung der Digitalverknüpfungs-Funktion

Ein CD-Player für DJ-Anwendungen mit Unterstützung der Digitalverknüpfungs-Funktion kann über ein Digitalverknüpfungs-Kabel

an die Buchsen SOUND 1, 2这点 Gerätes angeschlossen werden.
These Verknüpfung liefert einen Digitalanschluss für hochwertige Klangqualität beim Zumischen des Tons des CD-Player für DJ-Anwendungen.

Nach Herstellung dieser Digitalverknüpfung über ein einziges Kabel steht außer dem die Fader-Startfunktion zur Verfügung.

BPM-Verknüpfung (Audioverknüpfung)

Wenn ein CD-Player für DJ-Anwendungen mit Unterstützung der Digitalverknüpfung über ein Digitalverknüpfungs-Kabel an die Buchsen SOUND 1 oder SOUND 2 dieser Mischpults angeschlossen ist und das DJ-Effektgerat EFX-1000 über ein Digitalverknüpfungs-Kabel an die Buchsen EFX 1 oder EFX 2 desses Mischpults angeschlossen ist, können Effekte mit dem vom CD-Player für DJ-Anwendungen gemessenen, genaueren BPM-Wert hinzugeführ't werden.

VISUAL-Verknüpfung (Verknüpfung der Kreuz-Faderhebel these Mischpults und eines AV-Mischpults)

Wenn ein AV-Mischpult mit Unterstützung der Digitalverknüpfung über ein Digitalverknüpfungs-Kabel an die VISUAL-Buchsen these Mischpults angeschlossen ist (und die Digitalverknüpfungs-Funktion eingeschaltet ist), führt eine Betätigung des Kreuz-Faderhebels an thisem Mischpult zu einer automatisch verknüpften Betätigung des Kreuz-Faderhebels am AV-Mischpult, so dass Ton und Bild gleichzeitig verändert werden können.

FEHLERBESEITIGUNG

Vermeintliche Funktionstörungen des Gerätes setzen sich früig auf Bedienungsfehler zurückführren. Wenn Sie annehmen, dass das Mischpult nicht richtig Funktioniert, prüfen Sie die folgenden Punkte. Das Problem kann auch bei einem anderen Gerät liegen. Prüfen Sie dazu auch die benutzten anderen Geräte.

Wenn das Problem auch nach Prüfung der folgenden Punkte nicht behoben werden kann, wenden Sie sich an ihren Handler oder den nachstgelegen den PIONEER-Kundendienst.

Störung	Mögliche Ursache	Abhilfemaßnahme
Das Gerät{lösst sich nicht einschalten.	Das Netzkabel ist nicht angeschlossen.	Schließen Sie das Netzkabel an eine Netzsteckdose an.
Es wird kein oder nur ein sehr leiser Ton gehört.	Der Eingangswahlschalter befindet sich in der falschen Stellung.Das Verbindungskabel wurde falsch angeschlossen bzw. abgetrennt.Die Buchse oder der Stecker ist verschmutzt.Der MASTER ATT.-Regler an der Rückwand ist auf einen zu niedrigen Wert ([-12 dB] usw.) eingestellt.	Stellen Sie den Eingangswahlschalter dem momentan zur Wiedergabe verwendeten Gerät entsprechend ein.Schließen Sie das Kabel richtig an.Reinigen Sie die Buchse bzw. den Stecker, und schließen Sie das Kabel dann erneut an.Korrigieren Sie die Einstellung des MASTER ATT.-Reglers an der Rückwand.
Der Klang ist verzerrt.	Der Master-Ausgangspiegel ist zu hoch.Der Eingangspiegel ist zu hoch.	Justieren Sie den MASTER ATT.-Regler an der Rückwand.Justieren Sie den TRIM-Regler, bis die Pegelmesser (CHANNEL LEVEL) einen Eingangspiegel von annahernd 0 dB anzeigen.
Eine Kreuzüberblendung kann nicht ausgeführten werden.	Der CROSS FADER ASSIGN-Schalter befindet sich in der falschen Stellung ([A], [THRU], [B]).	Stellen Sie den CROSS FADER ASSIGN-Schalter des Kanals, auf dem eine Kreuzüberblendung ausgeführten werden soll, richtig ein.
Der CD-Player spricht nicht auf die Fader-Startfunktion an.	Die FADER START-Taste ist ausgeschaltet.Es ist kein Steuerkabel vom CD-Player an die CONTROL-Buchse an der Rückwand des Mischpuls angeschlossen.	Schalten Sie die FADER START-Taste ein.Verbinden Sie Mischpult und CD-Player über das Steuerkabel.
Der Klang eines externen Effektgerätes ist verzerrt.	Der Eingangspiegel vom externen Effektgerät ist zu hoch.	Verringerern Sie den Ausgangspiegel am externen Effektgerät, oder justieren Sie den Rückleitungspegel mit dem RETURN-Regler (LEVEL).
Ein externes Effektgerät Funktioniert nicht.	Die ON-Taste im SEND/RETURN-Bereich ist ausgeschalten.Das Effektgerät ist nicht an die RETURN-oder EFX-Buchsen an der Rückwand angeschlossen.Der Ausgabekanal-Wahlschalter befindet sich in der falschen Stellung.	Schalten Sie die ON-Taste im SEND/RETURN-Bereich ein.Schließen Sie das Effektgerät entweder an die SEND/RETURN-Buchse oder an die Buchsen EFX 1 bzw. EFX 2 an der Rückwand an.Wählen Sie die Eingangsquelle, die mit Effektiven versehen werden soll, über den Ausgabekanal-Wahlschalter.
Die Digitalverknüpfungs-Funktion arbeitet nicht.	Es ist kein die Digitalverknüpfung unterstutzendes Gerät an die Digitalverknüpfungs-Buchsen (EFX 1, EFX 2, SOUND 1, SOUND 2, VISUAL) an der Rückwand angeschlossen.	Verbinden Sie das DJM-1000 über ein Digitalverknüpfungs-Kabel mit einem Gerät, das die Digitalverknüpfung unterstützt.

Statische Elektrizität und andere externe Einsteuungen können Funktionstörungen des Gerätes verursachen. Um den normalen Betriebszustand in einem solchen Fall wiederherzustellen, schalten Sie den Netzschalter einzelmal aus und wieder ein.

Falls die Digitalverknüpfung nicht einwandfrei hergestellt wird, überprüfen Sieitte die folgenden Punkte:

Warnanzeigen	Bedeutung	Abhilfemaßnahme
Alle Anzeigen für Digitalverknüpfung blinken zweimal.	Nicht entwickelte Geräte sind an die Ein-/ Ausgangsbuchsen für Digitalverknüpfung angeschlossen.	Überprüfen Sie die Anschlüsse an den Ein-/ Ausgangsbuchsen für Digitalverknüpfung.
Alle Anzeigen für Digitalverknüpfung blinken dreimal.	Die Ein- und Ausgangsbuchsen für Digitalverknüpfung eines einzigen DJM-1000, oder die Ein- und Ausgangsbuchsen für Digitalverknüpfung von zwei DJM-1000 sind zusammengeschlossen worden.	Überprüfen Sie die Anschlüsse.
Alle Anzeigen für Digitalverknüpfung blinken viermal.	An den Ein-/Ausgangsbuchsen für Digitalverknüpfung ist ein Kommunikationsfehler aufgetreten.	Überprüfen Sie die Anschlüsse und Verbindungskabel.

TECHNISCHE DATEN

1. Allgemeine Daten

Stromversorgung 220-240 V Netzspannung, 50/60 Hz

Leistungsaufnahme 62 W

Betriebstemperatur 5°C bis 35°C

Betriebsluftfeuchtigkeit ... 5 % bis 85 % (ohne Kondensatbildung)

Masse 12,1 kg

Außenabmessungen 482 (B) x 363,5 (T) x 187,5 (H) mm

2. Audiodaten

Abtastfrequenz 96 kHz

A/D-, D/A-Wandler 24 Bit

Frequenzgang 20 Hz bis 20 kHz

Signal-Rauschabstand (bei Vollaussteuerung)

LINE 104 dB

PHONO 88 dB

MIC 83 dB

Klirrfaktor (LINE-MASTER1) 0,005 %

Dynamikreserve 19 dB

Eingangspegel

PHONO -52 dBu (47 kΩ)

MIC, SUBMIC -52 dBu (3 kΩ)

CD/LINE, LINE. -12 dBu (22 kΩ)

RETURN -12 dBu (22 kΩ)

Ausgangspiegel

MASTER1 +2 dBu (600 Ω)

MASTER2 +2 dBu (10 kΩ)

REC -8 dBu (10 kΩ)

BOOTH +2 dBu (600 Ω)

Übersprechen (LINE) 88 dB

Anzahl der Kanäle 6

Kanal-Equalizer

HI. -26 dB bis +6 dB (13 kHz)

MID -26 dB bis +6 dB (1 kHz)

LOW. -26 dB bis +6 dB (70 Hz)

Mikrofon-Equalizer

HI. -6 dB bis +6 dB (10 kHz)

LOW-6 dB bis +6 dB (100 Hz)

Kabinen-Monitor-Equalizer

HI. -6 dB bis +6 dB (10 kHz)

LOW -6 dB bis +6 dB (100 Hz)

3. Eingänge/Ausgänge

PHONO-Eingangsbuchsen Cinchbuchsen 6

CD/LINE-, LINE-Eingangsbuchsen

Cinchbuchsen 6

Klinkenbuchsen (6,3 mm) 4

MIC-, SUBMIC-Eingangsbuchsen
XLR-Buchse/Klinkenbuchse (Ø6,3 mm) 1
Klinkenbuchsen (Ø6,3 mm) 2

Koaxiale DIGITAL-Eingangsbuchsen

Cinchbuchsen 4

RETURN-Eingangsbuchsen Klinkenbuchsen (Ø6,3 mm) 2

MASTER-Ausgangsbuchsen
XLR-Buchse 1
Cinchbuchse 1

BOOTH-Ausgangsbuchsen Cinchbuchsen 1

REC-Ausgangsbuchsen Cinchbuchsen 1

SEND-Ausgangsbuchsen Klinkenbuchsen (Ø6,3 mm) 2

Koaxialer DIGITAL-Ausgang Cinchbuchse 1

Digitalverknüpfungs-Buchsen (EFX 1, 2, SOUND 1, 2, VISUAL)
Mini-DIN-Buchsen

MIDI OUT-Buchse 5-polige DIN-Buchse 1

4. Mitgeliefertes Zubehör

Bedienungsanleitung 1

Netzkabel 1

Änderungen der technischen Daten und äußerten Aufmachung bleiben im Sinne der ständigen Produktverbesserung jederzeit vorbehalten.

TECHNISCHE GEGEVENS 81

BLOKSCHEMA 100

CONTROLER DE ACCESSOIRES
