BEDIENUNGSANLEITUNG AF-S MICRO NIKKOR 60MM F-2.8G ED NIKON

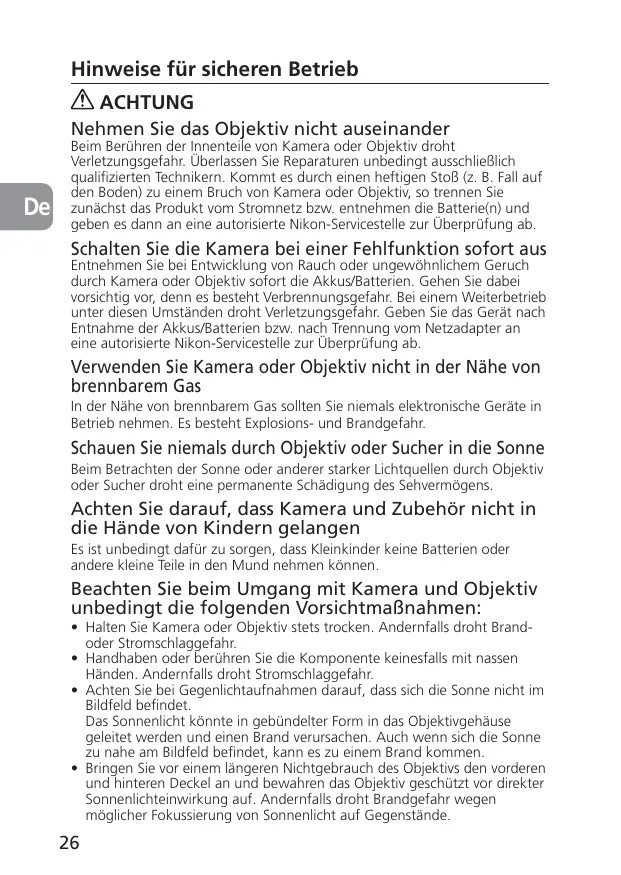

Nehmen Sie das Objektiv nicht auseinander

Beim Berühren der Innenteile von Kamera oder Objektiv droht Verletzungsgefahr. Überlassen Sie Reparaturen unbedingt ausschließlich qualifizierten Technikern. Kommt es durch einen heftigen Stoß (z. B. Fall auf den Boden) zu einem Bruch von Kamera oder Objektiv, so trennen Sie zunachst das Produkt vom Stromnetz bzw. entnahmen die Batterie(n) und geben es dann an eine autorisierte Nikon-Servicestelle zur Überprüfung ab.

Schalten Sie die Kamera bei einer Fehlfunktion(sofort aus

Entnahmen Sie bei Entwicklung von Rauch oder ungewöhnlichem Geruch durch Kamera oder Objektiv sofort die Akkus/Batterien. Gehen Sie bereits vorsichtig vor, Denn es besteht Verbrennungsgefahr. Bei einem Weiterbetrieb unter diesen Umständen droht Verletzungsgefahr. Geben Sie das Gerät nach Entnahme der Akkus/Batterien bzw. nach Trennung vom Netzadapter an eine autorisierte Nikon-Servicestelle zur Überprüfung ab.

Verwenden Sie Kamera oder Objektiv nicht in der Nähe von brennbarem Gas

In der Nähe von brennbarem Gas sollenn Sie niemals elektronische Geräte in Betriebnehmen. Es besteht Explosions- und Brandgefahr.

Schauen Sie niemals durch Objektiv oder Sicher in die Sonne

Beim Betrachten der Sonne oder anderer starker Lichtquellen durch Objektiv oder Sicher droht eine permanente Schädigung des Sehvermögens.

Achten Sie darauf, dass Kamera und Zubehör nicht in die Höhe von Kindern gelangen

Es ist unbedingt darauf zu sorgen, dass Kleinkinder keine Batterien oder andere keine Teile in den Mund erhnen können.

Beachten Sie beim Umgang mit Kamera und Objektiv unbedingt die folgenden Vorsichtmaßnahmen:

• Halten Sie Kamera oder Objektiv stets trocken. Andernfalls droht Brand-oder Stromschlaggefahr.
• Handhaben oder berühren Sie die Komponente keinesfalls mit nassen Händen. Andernfalls droht Stromschlaggefahr.
• Achten Sie bei Gegenlichtaufnahmen daraufuf, dass sich die Sonne nicht im Bildfeld befindet. Das Sonnenlicht konnte in gebündelter Form in das Objektivgehause geleitet werden und einen Brand verursachen. Auch wenn sich die Sonne zu nahe am Bildfeld befindet, kann es zu einem Brand kommt.
• Bringen Sie vor einem längeren Nichtgebrauch des Objektivs den vorderen und hinteren Deckel an und bewahren das Objektiv geschützt vor direkt Sonnenlichteinwirkung auf. Andernfalls droht Brandgebung wegen möglicher Fokussierung von Sonnenlicht auf Gegenstände.

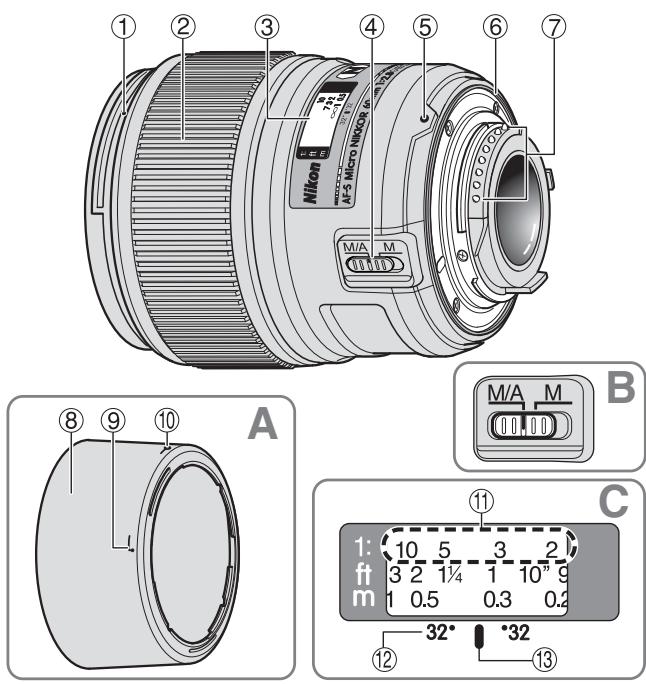

1. Nomenklatur ( : Seitennummer

① Montagemarkierung für Gegenlichtblende (S.33)
② Entfernungseinstellring (S.30)
③ Entfernungsskala
(4) Fokusschalter (S.30)
⑤ Montagemarkierung
(6) Dichtungsmanschette (S.29)
⑦ CPU-Kontakte (S.29)

(8) Gegenlichtblende (S.33)
(9) Montagemarkierung der Gegenlichtblende (S.33)
10 Kontrollmarkierung der Gegenlichtblende (S.33)
11 Skala fur AbbildungsmaBstab (S.30)
(12) Tiefenschärfemarkierungen (S.30)
⑬ Markierung für Entfernungsskala (S.30)

2. Verwendbare Kameras und verfügbar Funktionen

Mölicherweise gibt es hinsichtlich der verfügbaren Funktionen Einschränkungen.

Informationen hierzu finden Sie in der Benutzerhandbuch zu Ihrer Kamera.

K cameras	Autofokus	Belichtungssteuerung
		P*1	S	A	M
Nikon Digital-SLR-K cameras (Nikon FX/DX-Format)	✓	✓	✓	✓	✓
F6, F5, F100, F80-Serie, F75-Serie, F65-Serie	✓	✓	✓	✓	✓
Pronea 600i, Pronea S*2	✓	✓	✓	✓	✓
F4-Serie, F90X, F90-Serie, F70-Serie	✓	✓	✓	—	—
F60-Serie, F55-Serie, F50-Serie, F-401x, F-401s, F-401	—	✓	✓	✓	✓
F-801s, F-801, F-601M	—	✓	✓	—	—
F3AF, F-601, F-501 Nikon MF K cameras (außer F-601M)	—	—	—	—	—

V: Möglich —: Nicht möglich
1 P schließt die Automatik (AUTO) und Motivprogramme mit ein.
2 Manuelle Belichtungssteuerung (M) nicht möglich.

3. Einführung

Vielen Dank für das Vertrauen in Nikon-Technik. Das AF-S Micro NIKKOR 60mm f/2,8G ED ist ein Hochleistungs-Mikroobjektiv mit schneller Innenfokussierung (IF). Außerdem verfügt es über einen Silent Wave Motor (S) für einen leisen, prazisen Fokusantrieb.

Die wichtigsten Merkmale

• Der Fokusschalter gestattet das Umschalten zwischen Autofokus (A) und manuellem Fokus (M).
• Auch wenn der Autofokus aktiviert ist, konnen Sie jederzeit manuell eingreifen (Priorität der manuellen Scharfeinstellung).
• Das Objektiv überträgt die eingestellte Entfernung an die Kamera und erhöglich so eine prazisere Belichtungssteuerung (3D-Matrixmessung).
• Der Einsatz zweier asphärischer und einer ED-Linse (mit entsprechenden geringer Dispersion) gewährleistet scharfe, nahezu farbaumfrei Bilder. Neun Blendenlamellen sorgen für eine nahezu kreisrunde Blendenöffnung, so daß außerhalb des Scharfenbereichs vor und hinter dem Motiv liegende Elemente in ansprechende Unscharfe getaucht werden.
• Die Nanokristallvergütung einiger Linsen sorgt für klare Bilder in den unterscheidlichsten Aufnahmesituationen, von AuBenaufnahmen beiHELm Sonnenschein bis hin zu Innenaufnahmen bei grellem Scheinwerferlicht.
  Die kürzest mögliche Aufnahmeentfernung beträgt 0,185 m.

Wichtige Hinweise

• Halten Sie die CPU-Kontakte sauber und schützen Sie sie vor Beschäftigung.
• Wird das Objektiv mit Nikon Digital-SLR-K cameras (Nikon DX-Format), wie etwa der Modelle der D2-Serie sowie Modelle D300-Serie verwendet, beträgt der Bildwinkel 26^30' und der Brennweitenbereich entspricht 90 mm bei einer Kleinbildformatkamera.
• Bei einer Beschädigung der Dichtungsmanschette sollen den Sie das Objektiv beim nachsten Nikon-Vertragshandler bzw.bei einer Nikon-Reparaturwerkstatt zur Reparatur abgeben.
• An der Vorderseite des Objektivs konnen bis zu vier Slave-Blitzgeräte vom Typ SB-R200 angebracht werden.

De

4. Fokussteuerung

Wahlen Sie anhand der folgenden Tabelle eine von der Kamera untersätze Fokussteuerung:

Kameras	Fokussteuerung (Kamera)	Fokussteuerung (Objektiv)
		M/A	M
Nikon Digital-SLR-Kameras (Nikon FX/DX-Format), F6, F5, F4-Serie, F100, F90X, F90-Serie, F80-Serie, F75-Serie, F70-Serie, F65-Serie, Pronea 600i, Pronea S	AF (C/S)	Autofokus mit Priorität der man. Scharfeinstellung	Manueller Fokus (mit elektronischer Einstellhile)
	MF	Manueller Fokus (mit elektronischer Einstellhile)
F60-Serie, F55-Serie, F50-Serie, F-801s, F-801, F-601M, F-401x, F-401s, F-401	AF (C/S) MF	Manueller Fokus (mit elektronischer Einstellhile; keine Einstellhile bei F-601M)

■ Autofokus mit Priorität der manuellen Scharfeinstellung (M/A-Modus)

1) Stellen Sie den Fokus-Modusschalter auf "M/A" ein.
2 Der Autofokus latent sich durch Drehen des Einstellrings und gleichzeitiges Antippen des Auslosers oder der AF-Starttaste (AF-ON) an der Kamera oder der Fokus-Betriebstaste am Objektiv manuell übersteuern.
- Zur Deaktivierung der manuellen Übersteuerung geben Sie den Auslöser oder die AF-Starttaste an der Kamera oder die Fokus-Betriebstaste am Objektiv frei und tippen den Auslöser an, um wieder auf Autofokus-Modus umzuschalten.

5. Tiefenschärfe

Neben der Markierung fur die Enternungsskala sind Markierungen fur die Tiefenscharfe eingravit. Bei sehr kurzen Aufnahmeabständen ist die Tiefenscharfe allerdings so gelding, dass es sich empfeht, die Werte der Tiefenscharfetabelle (auf Seite 152) zu entnahmen. Wenn ihre Kamera uber eine Abblendtaste oder einen Abblendhebel verfügt, konnen Sie die Tiefenscharfe im Sicher kontrollieren.

6. Voreinstellung des Abbildungsmaßstabs

Als Abbildungsmaßstab bezeichnet man das Verhältnis der Grübe eines aufgenommenen Objekt und der Grübe dessen Bildes auf dem Film/ Bildsensor. Ein Abbildungsmaßstab von 1:5 bedeutet beispiesweise, dass die Abbildung ein Fünftel der Grübe des Motivs aufweist. Um Aufnahmen mit einem vorbestimmten Abbildungsmaßstab zu erstehen, gehen sie wie folgt vor:

1) Stellen sie den Scharfeinstellring per Hand so ein, dass der gewünschte Abbildungsmaßstab der Markierung für die Entfernungseinstellung gegenüber steht.
2 Richten Sie die Kamera auf das Motiv, und bewegen Sie sich anschlieBend mitsamt der Ausrüstung vom Motiv weg oder zu ihm hin, bis das Bild im Sicher scharf erscheidt.

Die Abbildungsmaßstäbe, die sich aus den jeweiligen

Entfernungseinstellungen ergebn, konnen sie der Tabelle auf Seite 152 entnehmer.

7. Hinweise für Nahaufnahmen und Duplikationen

Verwacklungsunscharfe

Das AF-S Micro NIKKOR 60mm f/2,8G ED ermöglich

überdurchschnittlich große Abbildungsmaßstäbe, sodass selbst geringste Bewegungen während der Aufnahme

Verwacklungsunscharfe verursachen konnten. Die Kamera sollte deshalb auf ein Stativ gesetzt und mit einem Draht- oder Fernausloser bedient werden.

Geringe Aufnahmeabstände

Bei der Makrofotografia mit ihren hohen Abbildungsmaßstäbe ist die Tiefenschärfe besonders eng begrenzt. Blenden Sie ab, um eine größere Tiefenschärfe zu erreichen, und richten Sie die Kamera sorgfältig so aus, dass die wichtigsten Motivdetails in einer Scharfbebene liegen.

• Bei Einsatz einer Vorsatzlinse ist manuelle Scharfeinstellung erforderlich.

Vorsatzlinse	Abbildungsmaßstab	Motivfeld (cm)	Eingestellte Entfernung (cm)
Nr. 5T	1/11,1-1,07	26,7 x 40,0 - 2,24 x 3,36	80,6 - 18,5
Nr. 6T	1/5,7 -1,14	13,6 x 20,5 - 2,11 x 3,16	48,2 - 18,5
Nr. 5T + 6T	1/4,2 -1,20	10,0 x 15,0 - 2,00 x 3,00	41,2 - 18,5

8. Belichtungsfaktor

Die Blendenzahl eines Objektivs gibt an, wie hell das vom Objektiv erzeugte Bild bei Aufnahmeenternung "unendlich" ist. Je größter das Abbildungsverhältnis,esto geringer die Bildhelligkeit.Diet tatsächliche Helligkeit des Bilds kennzeichnet die so genannte "effektive Blendenzahl", und die Belichtungskorrektur fur die Änderung der effektiven Blendenzahl wird als "Belichtungsfaktor" bezeichnet.

9. Variation der effektiven Blendenzahl (S.148)

Bei diesen Objektiv nimmt die Bildhelligkeit in der Filmbene (oder an der Bilderfassungskomponente) mit zunehmendem Abbildungsverhältnis ab, während die effektive Blendenzahl (der Lichteinfall durch die Objektivöffnung nimmt ab) länger wird. Diese Variation wird automatisch von dem Belichtungsmesser der Kamera kompensiert, sodass der Benutzer die Belichtung bestimmen oder TTL-Blitzaufnahmen ohne Berücksichtigung des Belichtungsfaktors machen kann. Die auf dem LCD-Display oder Sicher der Kamera angezeigte Blendenzahl ist der automatisch kompensierte Wert.

10. Blendeneinstellung

Stellen Sie die Blende an der Kamera ein. Ist der Belichtungsmodus (oder Aufnahmemodus) auf "A" eingestellt (Zeitautomatik) oder auf "M" (manuelle Einstellung), stellt die Kamera die Öffnungsblende so ein, dass die gewährte Blendezahl (bis zu etwa 1,6 Stufen) beibehalten wird, wobei sich die effektive Blendenzahl mit der Aufnahmeentfernungändert.

11. Verwenden der Bajonett-Gegenlichtblende HB-42

Anbringen der Gegenlichtblende

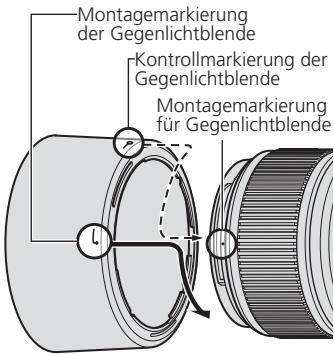

Richten Sie die Montagemarkierungen an Objektiv und Gegenlichtblende (--) aneinander aus und drehen Sie die Gegenlichtblende im Uhrzeigersinn, bis sie hörbar einrastet.

• Stellen Sie sichere, dass die Kontrollmarkierung (-o) mit der Montagemarkierung am Objektiv fluchtet.
• Wenn die Gegenlichtblende falsch angebracht ist, kann es zu Vignettierung (Abschattungen an den Bildrändern)kommen.
• Halten Sie die Gegenlichtblende zum Anbringen oder Abnehmer an ihrer Basis fest, nicht am vorderen Rand.
• Die Gegenlichtblende kann zum Verstauen in umgekehrter Position an das Objektiv angesetzt werden.

Abnehmer der Gegenlichtblende

Halten Sie die Gegenlichtblende an der Basis (nahe der Montagemarkierung) und drehen Sie sie gegen den Uhrzeigersinn.

12. Blitzaufnahmen mit dem integrierten Blitzgerät

Verwenden Sie beim Fotografieren mit Einsatz des integrierten Blitzgeräts keine Gegenlichtblende.

13. Empfohlene Einstellscheiben

Für bestimmte Nikon-Kameras stehen verschiedene auswechselbare Einstellscheiben zur Verfügung, um jeder Aufnahmesituation gerecht zu werden. Die für diesen Objektiv empfohlenen werden in der Tabelle aufgeführ't:

Einstellscheibe Kamera

A

B

C

E

EC-B EC-E

F

G1 G3 G4

G2

J

K

L

M

P

U

F6

◎

◎

—

◎

—

—

—

—

◎

—

◎

—

F5+DP-30

◎

◎

◎

◎

—

○

◎

—

◎

—

F5+DA-30

◎

◎

◎

◎

—

◎

—

◎

—

F4+DP-20

—

◎

◎

—

◎

◎

◎

—

◎

F4+DA-20

—

◎

◎

—

◎

◎

—

◎

@: Hervorragende Scharfeinstellung
O: Akzeptable Scharfeinstellung

Das Sucherbild vignettiert leicht. Die Aufnahme selbst bleibt hiervon unberührt.

: Nicht möglich

Ein Leerfeld bedeutet: unbrauchbar. Da die Einstellscheibe M sowohl für Makrofotografia bis zum Abbildungsmaßstab 1:1 oder höher als auch für Mikrofotografia eingesetzt werden kann, unterscheidet sich ihr Anwendungsbereich von den anderen Einstellscheiben.

Wichtige Hinweise

• Bei F6-Kameras muss bei Benutzung einer anderen Scheibe als B oder E in der Individualfunktion "Andere Scheibe" gewählt werden. Details dazu finding Sie in der Benutzerhandbuch der Kamera.
• Bei F5-Kameras können die Einstellscheiben EC-B, EC-E, B, E, J, A, L nur mit Matrixmessung verwendet werden.
• Die Spalten für die Scheiben B und E gelten auch bei Verwendung der Scheiben B und E in anderen als den oben genannten Kameras.

14. Pflege des Objektivs

• Säubern Sie Glasflächen mit einem Blasepinsel. Entfernen Sie Staub und Flecken mit einem sauberen, weichen Baumwolltuch oder Optik-Reinigungstuch, das Sie mit Ethanol (Alkohol) oder Optik-Reinigungsflüssigkeit anfeuchen. Wischen Sie in kreisförmigen Bewegungen von der Mitte nach außen, ohne Wischspuren zusammen.
• Verwenden Sie niemals Verdünner oder Benzin zur Reinigung, daß dieseres zu Beschädigungen führen, Gesundheitsschäden verursachen oder ein Feuer auslösen besteht.
• Ein Klarglasfilter (NC) kann als Frontlinsenschutz verwendet werden. Die Gegenlichtblende wirkt als zusätzlicher Schutz.
• Bei Aufbewährung des Objektivs in seinem Köcher sollen denbe Objektivdeckel aufgesetzt sein.
• Bei längerer Nichtbenutzung sollte das Objektiv an einem kühlen, trockenen Ort aufbewahrt werden. Halten Sie das Objektiv von direkter Sonneneinstrahlung und Chemikalien wie Kampfer oder Naphthalin (Mottenmittel) fern.
• Das Objektiv ist nicht wasserdicht und kann beschädigt werden, wenn es Nässe ausgesetzt wird.
• Einige Teile des Objektivs bestehen aus verstärktem Kunststoff. Eine Lagerung an übermöbig bereits Orten kann zur Beschädigung führen.

15. Im Lieferumfang enthaltenes Zubehör

• Aufsteckbarer 62-mm-Objektivfrontdeckel LC-62
• Objektivrückdeckel LF-1 - Bajonett-Gegenlichtblende HB-42
• Objektivbeutel CL-1018

16. Optionales Zubehör

• 62-mm-Schraubfilter

17. Nicht kompatibles Zubehör

Telekonverter
- Automatikring BR-4, Alle Automatikringe der PK-Reihe, K-Zwischenringe und Balgengeräte.

Anderes Zubehor ist möglicherweise für bestimmte Kameras nicht geeignet. Lesen Sie sorgfältig die Anleitungen zu ihrem Zubehor.

18. Technische Daten

Objektivtyp: AF-S Micro NIKKOR mit G-Charakteristik, eingebauter CPU und Nikon-F-Bajonett.
Brennweite: 60 mm
Lichtstärke: 1:2,8
Optischer Aufbau: 12 Elemente in 9 Linsengruppen (1 Linsenelement aus ED-Glas, 2 asphärische Linsen und einige Linsen mit Nanokristallvergütung)
Bildwinkel: 39°40' mit Nikon-Film- Spiegelreflexk cameras im 35 mm-Format (135) und Digital-Spiegelreflexk cameras im Nikon-FX-Format 26°30' mit Digital-Spiegelreflexk cameras im Nikon-DX-Format 32^ mit IX240-Systemk cameras
Skala für den von 1:10 bis 1:1 (OriginalgroBe) Abbildungsmaßstab:
Enternungsdaten: Übermittlung an die Kamera
Fokussierung: Innenfokussierung nach dem Nikon-IF-System (mittels integriertem Silent-Wave-Motor); manuell über separaten
Fokussierring
Entfernungsskala: Unterverielt in Meter und Fu von 0,185 m bis unendlich ()
Naheinstellgrenze: 0,185 m (OriginalgroBe)
Blende: Irisblende mit 9 gerundeten Lamellen
Blendensteuerung: Vollautomatisch
Blendenbereich: 2,8 bis 32
Belichtungsmessung: Offenblendenmessung
Filtergewinde: 62mm (P = 0,75mm)
Abmessungen: ca. 73 × 89 ~mm (Durchmesser x Länge bis Flansch)
Gewicht: ca. 425 g

Irrtumer und Änderungen vorbehalten.

De

15. Standardtillbehör

• 62 mm LC-62 främre objektivlock som snapps fast
• Bakre objektivlock LF-1
  Motljusskydd med bajonettfattning HB-42
• Flexibel objektiviska CL-1018

16. Tillvalsutrusting

• 62 mm gängade filter

卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡

今者，

首函者，皆在本部上，且不为本所。

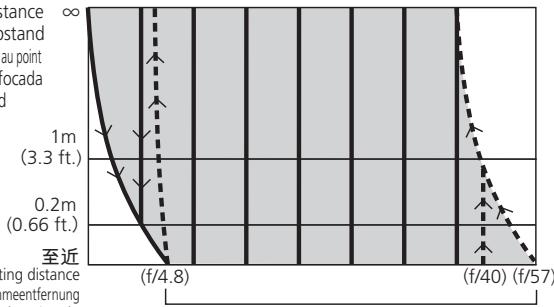

Aperture range when the lens is set at "infinity"
