Produkttyp	Externer Blitz für Nikon Kamera
Marke	Nikon
Modell	Speedlight SB-400
Abmessungen (B x H x T)	Ca. 66 x 56,5 x 80 mm
Gewicht (ohne Batterien)	Ca. 127 g
Stromversorgung	2 AA-Batterien (Alkaline, Lithium, Oxyride, Ni-MH)
Ladezeit (Alkaline-Batterien)	Ca. 3,9 s
Blitzanzahl (Alkaline, max. Leistung)	Ca. 140
Leitzahl (ISO 200)	30 (m)
Ausleuchtwinkel	18 mm (DX-Format), 27 mm (FX-Format)
Blitzreichweite	0,6 m bis 20 m (je nach ISO und Blende)
Blitzmodi	i-TTL, manuell (nur mit D40)
Hauptfunktionen	Indirekter Blitz (schwenkbarer Kopf bis 90°), Langzeitsynchronisation, Rote-Augen-Reduzierung, FV-Speicher
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Lösungsmittel vermeiden.
Sicherheit	Nicht zerlegen, Kontakt mit Wasser vermeiden, nicht in explosionsgefährdeter Umgebung verwenden
Ersatzteile und Zubehör	Weiche Tragetasche SS-400 im Lieferumfang, TTL-Verlängerungskabel SC-29/28/17 erhältlich
Reparierbarkeit	An ein autorisiertes Nikon Service Center übergeben. Überprüfung alle 2 Jahre empfohlen.
Gerätekompatibilität	CLS-kompatible Nikon Kameras (D3, D2, D300, D200, D80, D70, D50, D40, F6, Coolpix 8400, 8800, P5000, P5100)
Betriebstemperatur	Extreme Temperaturen vermeiden. Verwendung zwischen ca. 0°C und 40°C.
Batterielebensdauer	Variiert je nach Typ und Nutzung. Bei Kälte verringerte Lebensdauer.

Häufig gestellte Fragen - SPEEDLIGHT SB-400 NIKON

Welche Kameras sind mit dem SB-400 kompatibel?

Der SB-400 ist mit allen Nikon Kameras kompatibel, die das CLS (Creative Lighting System) unterstützen, insbesondere die Serien D3, D2, D300, D200, D80, D70, D50, D40, die F6 und einige Coolpix (8400, 8800, P5000, P5100). Überprüfen Sie die Bedienungsanleitung Ihrer Kamera.

Was ist die maximale Blitzreichweite?

Die nutzbare Reichweite beträgt 0,6 m bis 20 m, je nach ISO-Empfindlichkeit, Blende und Kopfposition. Beispiel: Bei ISO 200 und Blende f/2,8 beträgt die Reichweite 1,9 bis 20 m.

Wie verwendet man den indirekten Blitz?

Neigen Sie den Blitzkopf nach oben (Positionen 0°, 60°, 75° oder 90°), um das Licht an der Decke oder einer Wand zu reflektieren. Dies mildert Schatten und vermeidet rote Augen. Der ideale Abstand zwischen Kopf und reflektierender Fläche beträgt 1 bis 2 m.

Welche Batterietypen kann ich verwenden?

Verwenden Sie zwei AA-Batterien vom Typ Alkaline, Lithium, Oxyride oder Ni-MH-Akkus (1,2 bis 1,5 V). Mischen Sie keine Marken oder Typen und ersetzen Sie immer beide Batterien gleichzeitig.

Was bedeutet das Blinken der Bereitschaftsanzeige?

Ein Blinken mit 4 Hz für 3 Sekunden weist auf eine Unterbelichtungsgefahr hin. Mit 2 Hz für 40 Sekunden sind die Batterien schwach. Mit 8 Hz für 0,5 s ist die Kamera nicht CLS-kompatibel. Mit durchgehend 1 Hz überhitzt der Blitz.

Kann ich den SB-400 mit einer Nicht-Nikon-Kamera verwenden?

Nein, der SB-400 ist für CLS-kompatible Nikon Kameras optimiert. Die Verwendung mit anderen Marken kann den Blitz beschädigen und ist nicht garantiert.

Wie reinige ich den Blitz?

Verwenden Sie ein weiches, trockenes Tuch (oder leicht feucht für Salzwasser in Meeresumgebung). Verwenden Sie niemals Verdünner, Benzin oder andere Lösungsmittel.

Was ist die maximale Anzahl aufeinanderfolgender Blitze?

Im i-TTL-Modus maximal 15 Blitze. Im manuellen Modus bei voller Leistung (M1/1) 15 Blitze. Von M1/4 bis M1/128 bis zu 40 Blitze. Lassen Sie danach mindestens 10 Minuten abkühlen.

Wie aktiviere ich den manuellen Modus am SB-400?

Der manuelle Modus ist nur mit Kameras der D40-Serie verfügbar. Stellen Sie den Blitzmodus in den benutzerdefinierten Einstellungen der Kamera auf 'Manuell'.

Was tun, wenn der Blitz nach Batteriewechsel nicht funktioniert?

Der Blitz enthält einen Mikroprozessor. Wenn das Problem weiterhin besteht, ersetzen Sie die Batterien bei eingeschaltetem Blitz. Wenn sich nichts ändert, wenden Sie sich an ein autorisiertes Nikon Service Center.

BEDIENUNGSANLEITUNG SPEEDLIGHT SB-400 NIKON

• Sicherheitshinweise 2
  Vorwort 8
• Überprüfen der Vollständigkeit 8
• Kompatible K cameras 10
• Blitzgerätekomponenten 10
• Einsetzen der Akkus/Batterien 10

Kurzanleitung

Anbringen des SB-400 an der Kamera 12
AnpassendesBlitzreflektors 12
- Einstellen der Betriebsart der Kamera 13
- Blitzreichweite 13

Verfügbare Blitzeinstellungen

• Langzeitsynchronisation/Rote-Augen-Korrektur/Rote-Augen-Korrektur mit Langzeitsynchronisation/Synchronisation auf den zweiten Verschlussvorhang/Blitzbelichtungs-Messwertspeicher/Belichtungskorrektur und Blitzleistungskorrektur/Manuelle Blitzsteuerung 14

■ Effektive Nutzung des Blitzgeräts

• Indirektes Blitzen 15
• Hinweise zum indirekten Blitzen 16

Referenzinformationen

• Optionales Zubehor 18
  Tipps zum Umgang mit dem Blitzgerät 18
• Hinweise zum Umgang mit Akkus/Batterien 19
• Hinweise zu Serienaufnahmen mit Blitzlicht 20
• Lösungen für Probleme 21
• Technische Daten 23

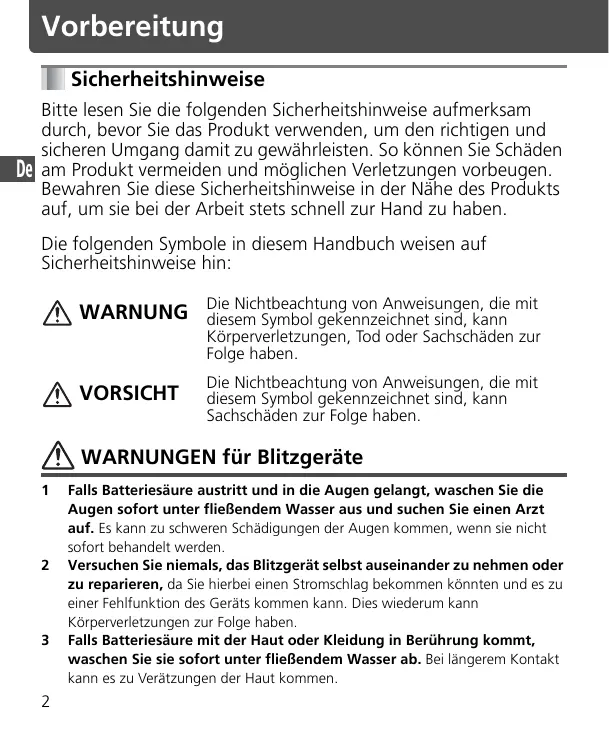

Sicherheitshinweise

Bitte lessen Sie die folgenden Sicherheitshinweise aufmerksam durch, bevor Sie das Produkt verwenden, um den richtig und sicheren Umgang damit zu gewährleisten. So konnen Sie Schäden am Produkt vermeiden und möglichen Verletzungen vorbeugen. Bewahren Sie diese Sicherheitshinweise in der Nähe des Produkts auf, um sie bei der Arbeit stets schnell zur Hand zu haben.

Die folgenden Symbole in dieser Handbuch weisen auf Sicherheitshinweise hin:

WARNING

Die Nichtbeachtung von Anweisungen, die mit thisem Symbol gekennzeichnet sind, kann Körperverletzungen, Tod oder Sachschäden zur Folge haben.

VORSICHT

Die Nichtbeachtung von Anweisungen, die mit thisem Symbol gekennzeichnet sind, kann Sachschäden zur Folge haben.

WARNINGGEN für Blitzgeräte

1 Falls Batteriesäure austritt und in die Augen gelangt, waschen Sie die Augen sofort unter flieBendem Wasser aus und suchen Sie einen Arzt auf. Es kann zu schweren Schädigungen der Augen kommt, wenn sie nicht sofort behandelt werden.
2 Versuchen Sie niemals, das Blitzgerät selbst auseinander zunehmen oder zu reparieren, da Sie hierbei einen Stromschlag gekommen konnten und es zu einer Fehlfunktion des Geräts kommt kann. Dies wiederum kann Körperverletzungen zur Folge haben.
3 Falls Batteriesäure mit der Haut oder Kleidung in Berührung kommt, waschen Sie sie sofort unter flieBendem Wasser ab. Bei längerem Kontakt kann es zu Verzuzungen der Haut kommt.

4 Sollte das Blitzgerät herunterfallen und beschädigt werden, berühren Sie keine freiliegenden inneren Metallteile. Diese Teile, insbesondere der Kondensator des Blitzgerats und die zugehörigen Komponenten, konnen unter Strom stehen und bei Berührung einen Stromschlag verursachen. Trennen Sie das Blitzgerät von der Stromversorgung bzw.nehmen Sie die Akkus/Batterien hereby und achten Sie darauf, keine der elektrischen Komponenten des Produkts zu berühren. Geben Sie das Blitzgerät anschließend bei ihrem Nikon-Fachhandler vor Ort oder dem Nikon-Kundendienst in Reparatur.
5 Wenn Sie Hitze- oder Rauchentwicklung bzw. Brandgeruch bemerken, stellen Sie die Arbeit mit dem Produkt sofort ein undnehmen Sie die Akkus/Batterien hersa, um zu verhindern, dass das Produkt in Brand besteht oder zu schmelzen beginnnt. Lassen Sie das Blitzgerät abkühlen, bis Sie es gefahrlos berühren und die Akkus/Batterien Herausnahmen können. Geben Sie das Blitzgerät anschließend bei ihrem Nikon-Fachhändler vor Ort oder dem Nikon-Kundendienst in Reparatur.
6 Das Blitzgerät darf niemals in Flüssigkeit getaucht oder Regen, Salzwasser bzw. Feuchtigkeit ausgesetzt werden, sofern es nicht ordnungsgemäß vor Nässe und Feuchtigkeit geschützt ist. Für den Einsatz unter Wasser ist ein zugelassenes Unterwassergehäuse erforderlich. Wenn Wasser oder Feuchtigkeit in das Gerät gelamt, kann dies das Gerät in Brand setzen oder einen Stromschlag verursachen. In solchen Fälle müssen Siesofar die Akkus/Batterien aus dem Gerät herausnahmen und diese anschlieBend bei Ihrn Nikon-Fachhandler vor Ort oder dem Nikon-Kundendienst in Reparatur geben. Hinweis: Bei elektronischen Geräten, in die Wasser oder Feuchtigkeit eingedrungen ist, lohnt sich eine Reparatur früig nicht.
7 Verwenden Sie das Gerät nicht in der Höhe von leicht entzündlichem oder explosivem Gas. Wenn das Blitzgerät in der Höhe von leicht entzündlichem Gas wie Propan, Benzin oder Staub ausgelöst wird, besteht Explosions- bzw. Brandgebung.
8 Richten Sie das Blitzgerät beim Auslösen nicht direkt auf die Augen eines Kraftfahrers, da hierdurch das Sehvermögen des Fahrs vorübergehend eingeschränkt werden kann und Unfallgefahr besteht.

9 Losen Sie das Blitzgerät nicht direkt vor den Augen einer Person in ihrer Höhe aus, da es hierdurch zu Schädigungen der Netzhaut kommt kann. Losen Sie das Blitzgerät niemals in einer Entfernung von weniger als einem Meter von Kindern aus.
10 Losen Sie das Blitzgerät nicht aus, während der Blitzreflektor eine Person oder einen Gegenstand berührt. Dies kann Verbrennungen bei der Person hervorrufen und/oder die Kleidung kann sich durch die Hitze des Blitzes entzüden.
11 Bewahren Sie keine Zubehörteile außerhalb der Reichweite von Kindern auf, um das Verschlucken von Teilen zu verhindern. Sollte versehentlich ein Zubehörteil verschlukt werden, suchen Sie sofort einen Arzt auf.
12. Verwenden Sie nur Akkus/Batterien, die den technischen Daten in dieser Bedienungsanleitung entsprechen.

Bei anderen als den angegebenen Akkus/Batterien besteht die Gefahr, dass Batteriesäure austritt oder der Akku/die Batterie explodiert bzw. in Brand gerät. Außerdem kann die Leistung nicht garantiert werden.

13 Mischen Sie nicht verschiedene Akku-/Batteriearten, -marken bzw. alte und neue Akkus/Batterien, da hierbei Batteriesäure austreten kann und Explosions- bzw. Brandgefahr besteht. Wenn Sie mehrere Akkus/Batterien in einem Produkt verwenden, sollen den Sie immer identische Akkus/Batterien verwenden, die zum gleichen Zeitpunkt gekauft wurden.
14 Nicht wiederaufladbare Batterien wie Mangan-, Alkali-Mangan- und Lithiumbatterien)durfen niemals in einem Akkuladegerat aufgeladen werden, da hierbei Batteriesäure austreten kann und Explosions- bzw. Brandgefahr besteht.
15 Wenn Sie Standardgroßen (AA, AAA, C, D) oder andere handelsübliche NiCd- und Ni-MH-Akkuarten verwenden oder diese wieder aufladen,)dürfen Sie nur das vom Akkuhersteller empfohlene Ladegerät verwenden. Lesen Sie die Anleitung sorgfältig durch. Achten Sie beim Laden der Akkus daraufuf, dass Sie die Kontakte in der richtigen Richtung in das Ladegerät einsetzen und warten Sie, bis die Akkus abgekühlt sind, da sonst Batteriesäure austreten kann und Explosions- bzw. Brandgefahr besteht. Dieselben Sicherheitsmaßnahmen gelten für die Verwendung der Akkus, die vom Hersteller des Produkts mitgeliefert werden.

VORSICHTSHINWEISE fur Blitzgeräte

1 Berühren Sie das Blitzgerät nicht mit nassen Händen, da es hierdurch zu einem Stromschlag kommt kann.
2 Bewahren Sie das Blitzgerät außerhalb der Reichweite von Kindern auf, um zu verhindern, dass diese das Gerät in den Mund fühmen oder gefährliche Teile des Produkts berühren. Hierbei kann es zu einem Stromschlag kommt.
3 Setzen Sie das Gerät keinen starken Erschüttungen aus, da dies zu einer Fehlfunktion führen kann, die eine Explosions- bzw. Brandgebung für das Gerät bedeutet.
4 Reinigen Sie das Gerät niemals mit aktiven Reinigungsmitteln, die leicht entzündliche Stoffe enthalten, wie Farbverdünner, Waschbenzin oder Farbentferner. Lagern Sie das Gerät keinesfalls zusammen mit Chemikalien wie Kampfer und Naphthalin, daß sonst eine Beschädigung des Kunststoffgehäuses bzw. Brand- oder Stromschlagegahr droht.
5 Nehmen Sie alle Akkus/Batterien aus dem Gerät, wenn Sie es über einen längeren Zeitaum nicht benutzen. Hierdurch wird verhindert, dass das Gerät in Brand gerät oder Batteriesäure austritt.

WARNINGGEN zu Akkus/Batterien

1 Akkus/Batterien dürfen nicht erhittzt oder ins Feuer geworfen werden, da dies zum Austreten von Batteriesäure, zu Hitzeentwicklung oder zu einer Explosion führen kann.
2 SchlieBen Sie Akkus/Batterien nicht kurz und öffnen Sie sie nicht. Dies kann zum Austreten von Batteriesäure, zu Hitzeentwicklung oder zu einer Explosion führen.
3 Mischen Sie nicht verschiedene Akku-/Batteriearten, -marken bzw. alte und neue Akkus/Batterien, da hierdurch Batteriesäure austreten kann und Explosions- bzw. Brandgebung besteht.
4 Setzen Sie Akkus/Batterien nicht falsch herum ein, da dies zum Austreten von Batteriesäure, zu Hitzeentwicklung oder zu einer Explosion führen kann. Selfb wenn nur ein Akku bzw. eine Batterie falsch eingesetzt ist, führt dies zu einer Fehlfunktion des Blitzgeräts.
5 Verwenden Sie nur das Akkuladegerät, das vom Akkuhersteller empfohlen wird. Hierdurch konnen Sie das Austreten von Batteriesäure, Hitzeentwicklung und Explosionen verhindern.

6 Transportieren und lagern Sie Akkus/Batterien nicht mit Gegenständen aus Metall wie Halsketten oder Haarnadeln, da diese Materialien einen Kurzschluss der Akkus/Batterien bewirken und dies zum Austreten von Batteriesäure, zu Hitzeentwicklung oder zu einer Explosion führen können. Wenn eine größere Anzahl Akkus/Batterien transportiert wird, sollen den diese außerdem sorgfältig so verpackt werden, dass die Pole zweier Akkus/Batterien nicht miteinander in Berührung kommt. Bei einer Berührung von Plus- und Minuspol kann es zu einem Kurzschluss der Akkus/ Batterien und dadurch zum Austreten von Batteriesäure, zu Hitzeentwicklung oder zu einer Explosion kommt.
7 Falls Batteriesäure austritt und in die Augen gelangt, waschen Sie die Augen sofort unter flieBendem Wasser aus und suchen Sie einen Arzt auf. Es kann zu schweren Schädigungen der Augen kommt, wenn sie nicht sofort behandelt werden.
8 Beachten Sie stets die auf den Akkus/Batterien angegebenen Warnhinweise und Anweisungen, um Aktionen zu vermeiden, die zum Austreten von Batteriesäure, zu Hitzeentwicklung oder zu einer Explosion führen können.
9 Verwendten Sie nur Akkus/Batterien, die den technischen Daten in dieser Bedienungsanleitung entsprechen. Hierdurch konnen Sie das Austreten von Batteriesäure, Hitzeentwicklung und Explosionenverhindern.
10 Öffnen Sie niemals den Akku-/Batteriemantel und verwenden Sie keine Akkus/Batterien mit beschädigtem Mantel, da aus solchen Akkus/Batterien Batteriesäure austreten kann und Brand- bzw. Explosionsgefasst besteht.
11 Bewahren Sie Akkus/Batterien außerhalb der Reichweite von Kindern auf, um das Verschlucken der Akkus/Batterien zu verhindern. Soltte versehentlich ein Akku/eine Batterie verschlukt werden, suchen Sie einzeln Arzt auf.
12 Akkus/Batterien *{durren} nicht ins Wasser getaucht oder Regen, Feuchigkeit bzw. Salzwasser ausgesetzt werden, sofern sie nicht ordnungsgemäß vor Feuchigkeit und Nasse geschützt sind. Wenn Wasser oder Feuchigkeit in Akkus/Batterien gelangt, kann dies zum Austreten von Batteriesäure oder zu Hitzeentwicklung führen.
13 Verwenden Sie einen Akku bzw. eine Batterie nicht, wenn er bzw. sie Ihnen auf irgendeine Weise unnormal erscheint, zum Beispiel eine verdächtige Farbe oder Form aufweist. Aus solchen Akkus/Batterien kann Batteriesäure austreten oder es kann zu einer Hitzeentwicklungkommen.

14 Beenden Sie den Ladevorgang von Akkus, wenn Sie feststellen, dass der Vorgang nicht innerhalb des festgelegten Zeitaums abgeschlossen wird, um das Austreten von Batteriesäure, Hitzeentwicklung und Explosionen verhindern.
15 Falls Batteriesäure mit der Haut oder Kleidung in Berührung kommt, waschen Sie sie sofort unter fließendem Wasser ab. Bei längerem Kontakt kann es zu Verzüngen der Haut kommt.
16 Bevor Sie Akkus/Batterien dem Recycling zuführen oder sie entsorgen, isolieren Sie die Pole mit Klebeband. Wenn Plus- und Minuspol der Akkus/Batterie mit einem Gegenstand aus Metall in Berührung kommt und einen Kurzschluss verursachen, kann es zu Hitzeentwicklung bzw. zu einem Brand oder einer Explosion kommt. Entsorgen Sie gebrauchte Akkus/Batterien in Übereinstimmung mit den örtlichen Vorschriften.
17 Batterien dürfen niemals in einem Akkuladegerät aufgeladen werden, daß zum Austreten von Batteriesäure oder zu Hitzeentwicklung führen kann.
18 Nehmen Sie leere Akkus/Batterien sofort aus dem Gerät, da sie Batteriesäure verlieren, Hitze entwickeln oder explodieren können.

VORSICHTSHINWEIS für Akkus/Batterien

1 Werfen Sie Akkus/Batterien nicht und setzen Sie sie keinen starken Erschüttungen aus, da这点 zum Austreten von Batteriesäure, zu Hitzeentwicklung oder zu einer Explosion führen kann.

Symbol für getrennte Wertstoff-/Schadstoffsammlung in europäischen Ländern

Dieses Symbol gezigt an, dass diesen Produkt separates entsorgt werden muss.

Folgendes gilt für Verbraucher in europäischen Ländern:

• Dieses Produkt darf nur separat an einer geeigneten Sammelstelle entsorgt werden. Eine Entsorgung im Hausmull ist unzulässig.
• Wenden Sie sich für{nahere Informationenitte an ihren Handl er oder die ortlich fur Abfallentsorgung zuständigen Behörden.

Vorwort

Herzlichen Glückwunsch zum Erwerb des Blitzgeräts SB-400 von Nikon. Um das Blitzgerät optimal zu nutzen,lesen Sie diese Bedienungsanleitung vor der Verwendungitte sorgfältig durch.Bewahren sie die Bedienungsanleitung ihrer Kamera außerdem so auf, dass sie beim Fotografieren stetschnell zur Hand ist.

Überprüfen der Vollständigkeit

Überprüfen der Vollständigkeit des Lieferumfangs

SB-400

Tasche

Nikon

Bedienungsanleitung

Bedienungsanleitung

Nikon

Garantiekarte

Garantiekarte

Korrekte Verwendung des Blitzgeräts

Die Leistung der Blitzgeräte von Nikon ist optimal auf die Verwendung mit Kameras und Zubehör von Nikon, einschließlich Objektiven, ausgerichtet. Kameras und Zubehör anderer Hersteller entsprechen unter Umständen nicht dem Nikon-Qualitätsniveau und können das Blitzgerät beschädigen. Nikon übernimmt keine Garantie in Bezug auf die Leistung des Blitzgeräts, wenn these mit Produkten anderer Hersteller verwendet wird.

Testaufnahmen

Erstellen Sie Testaufnahmen, bevor Sie wichtige Reignisse wie Hochzeiten oder Schulabschlussfeiern fotografieren.

Lassen Sie Ihr Blitzgerät regelmäßig durch Nikon warten.

Wir empfehlen, das Blitzgerät mindestens alle zwei Jahre vom Nikon-Kundendienst warten zu halten.

Immer auf dem neuesten Stand

Im Rahmen der kundenfreundlichen Informationspolitik bietet Nikon im Internet aktuelle Produktunterstützung an. Sie konnen die aktuellsten Informationen unter folgenden Webadressen abrufen:

USA: http://www.nikonusa.com/
Europa und Afrika: http://www.europe-nikon.com/support/
- Asien, Ozeanien und Naher Osten: http://www.nikon-asia.com/

Auf diesen Websites finden Sie aktuelle Produktinformationen, Tipps und Antwerten auf früig gestellte Fragen (FAQ) sowie allgemeine Informationen zu Fotografia und digitaler Bildverarbeitung. Diese Webseiten werden regelmäßigactualisiert. Ergänzende Informationen erhalten Sie bei der Nikon-Vertretung in ihrer Höhe. Eine Liste mit den Adressen der Nikon-Vertretungen finden Sie unter folgender Webadresse: http://nikonimaging.com/

Ko m p a t i b l e K a m e r a s

Dieses Blitzgerät, das das Nikon Creative Lighting System (CLS) unterstützt, bietet einen i-TTL-Blitzbetrieb in Kombination mit CLS-kompatiblen Kameras. Bei der D40-Serien ist auch die manuelle Blitzsteuerung verfügbar.

Zum CLS kompatible Kameras

D3, D2-Serie, D300, D200, D80, D70-Serie, D50, D40-Serie, F6, COOLPIX 8400, COOLPIX 8800*, COOLPIX P5000, COOLPIX P5100

*Bei Verwendung mit diesen Kameras muss das SB-400 eingeschaltet sein.

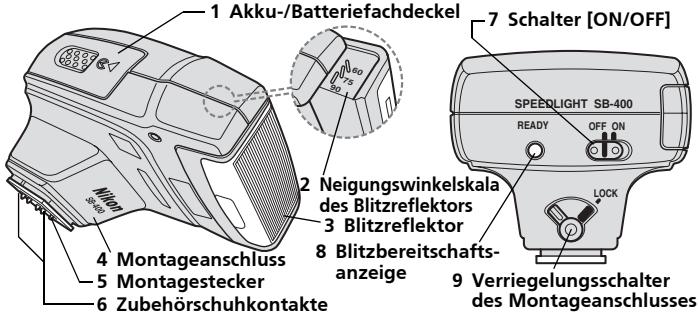

Blitzgerätekomponenten

Einsetzen der Akkus/Batterien

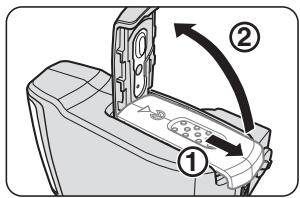

1 Schieben Sie den Akku-/ Batteriefachdeckel zum Öffnen in Pfeilrichtung.

2 Legen Sie die Akkus/Batterien entsprechend den Markierungen und ein. Schlieben Sie dann den Akku-/Batteriefachdeckel, indem Sie in hinn die ursprüngliche Position schiben, während sie inh nach unten drucken.

Geeignete Akkus/Batterien

Legen Sie zwei Mignonzellen (Typ AA, 1,5 V oder weniger) von einem der folgenden Typen ein:

Batterien: Alkali-Mangan (1,5 V), Lithium (1,5 V), Oxyride (1,5 V); Akkus: Ni-MH (Nickelmetallhydrid, (1,2 V))

• Wenn Sie Akkus/Batterien austauschen, ersetzen Sie beide Akkus/Batterien durch frische Zellen der gemeinschen Marke.
  Leistungsstarke Mangan-Batterien sind fur das SB-400 nicht geeignet.
• Wenn die Lithiumbatterien heiß werden, werden je nach Batteriespezifikationen die Sicherheitsschaltkreise aktiviert und die Stromzufahr beendet. Dies geschieht führig, wenn über das Blitzgerät Stroboskopblite ausgelös werden. Bei Normaltemperatur erholen sich die Batterien jeder noch wieder.

Austauschen/Aufladen der Akkus/Batterien

Wenn der Akku-/Batterieladestand zur Neige geg, blinkt die Blitzbereitschaftsanzeige 40 Sekunden lang mit einer Frequenz von 2 Hz (zweimal pro Sekunde). Tauschen Sie die Batterien aus bzw. laden Sie die Akkus auf.

Aktivieren des Ruhezustands, um die Akkus/Batterien zu schon

• Wenn das SB-400 und die Kamera für mehr als 40 Sekunden nicht verwendet werden, wird der Ruhezustand aktiviert und das SB-400 wird automatisch ausgeschalten, um die Akkus/Batterien zu halten (Gerät wird in den Ruhezustand versetzt).
• Wenn das SB-400 an einer Kamera befestigt ist, wird es automatisch ausgescheltet, wenn die Kamera in den Ruhezustand versetzt wird, nachdem der Belichtungsmesser der Kamera ausgescheltet wurde.
• Im Ruhezustand wird das SB-400 wieder eingeschaltet, wenn der Schalter [ON/OFF] auf [ON] gestellt oder der Auslõser der Kameraicht gerück wird.

Anbringen des SB-400 an der Kamera

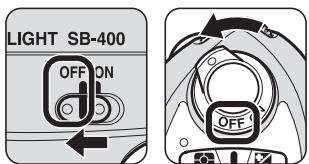

1 Vergewissern Sie sich, dass das SB-400 und die Kamera ausgescheltet sind.

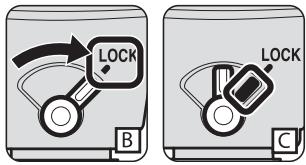

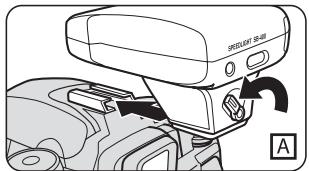

2 Drehen Sie die Arretierung des Montageanschlusses nach links, führen Sie den Montageanschluss des SB-400 in den Zubehörschuh der Kamera ein und drehen Sie die Arretierung nach rechts. (Abbildungen A und B)

• Falls die Arretierung des Montageanschlusses nicht in der rechten Position verbleibt und eine rote Linie angezeigt wird (Abbildung C), wurde die Arretierung des Montageanschlusses nicht vollständig in die richtige Position gedrecht. Bringen Sie das SB-400 ernut wie oben beschrieben an der Kamera an.

Anpassen des Blitzreflektors

1 Bringen Sie den Blitzreflektor in die horizontale Position.

2 Schalten Sie das SB-400 und die Kamera ein.

De

Einstellen der Betriebsart der Kamera

1 Einstellen der Belichtungssteuerung und des Modus für die Belichtungsmessung

• Weitere Informationen erhalten Sie in der Bedienungsanleitung ihrer Kamera.

2 Stellen Sie sicher, dass die Blitzbereitschaftsanzeige am SB-400 oder im Kamerasucher leuchtet, und beginnen Sie mit der Aufnahme.

Blitzreichweite

Die Blitzreichweite des SB-400 beträgt zwischen 0,6 und 20 Metern und ist von der ISO-Empfindlichkeit der Kamera, der Zoomreflektorstellung und der verwendeten Blendeneinstellung abhängig.

Verfügbare Blitzeinstellungen

Die verfügbaren Blitzeinstellungen für das SB-400 sind von den verwendeten Kameras und Objektiven sowie von der Belichtungssteuerung der Kamera abhängig.

• Jede Einstellung muss an der Kamera vorgenommen werden, da es nicht möglich ist, Einstellungen am SB-400 vorzunehmen. Weitere Informationen erhalten Sie in der Bedienungsanleitung ihrer Kamera.
• Für Aufnahmen mit längeren Belichtungszeiten wird ein Stativ empfohlen.

De

Langzeitsynchronisation

Der Blitz wird bei längeren Belichtungszeiten so gesteuet, dass bei ungünstigen Lichtverhältnissen oder bei Nacht eine optima Belichtigung sowohl des Motivs im Vordergrund als auch des Hintergrunds erzielt wird.

Rote-Augen-Korrektur

Um zu verhindern, dass bei Farbaufnahmen die Augen der aufgenommenen Person rot erschieren, lösst das SB-400 drei Blitze mit geringerer Blitzleistung aus, bevor das Foto aufgenommen wird.

Rote-Augen-Korrektur mit Langzeitsynchronisation

In this Modus wird die Rote-Augen-Korrektur mit der Langzeitsynchronisation kombiniert.

Synchronisation auf den zweiten Verschlussvorhang

Durch die Synchronisation auf den zweiten Verschlussvorhang wird eine Aufnahme erstellt, bei der die Unschärfe oder ein sich bewegendes Object hinter dem Motiv entscheidt und nicht davon.

Blitzbelichtungs-Messwertspeicher

Die Blitzbelichtung bestimmt den Wert der Blitzleistung, mit der das Motiv ausgeleucht wird. Wenn Sie den Blitzbelichtungs-Messwertspeicher verwenden, können Sie die für das Hauptmotiv geeignete Blitzleistung speichern.

Belichtungskorrektur und Blitzleistungskorrektur

Mit der Belichtungskorrektur konnen Sie eine ausgewogene Beleuchting erreichen, indem Sie die Blitzleistung bewusst verändern. Dies ist hilfreich, wenn ein besonder stark oder weniger reflektierendes Motiv fotografiert wird oder wenn Sie kreative Bilder mit Blitz aufnahmen möchten.

• Verwenden Sie die Belichtungskorrektur der Kamera, um sowohl die Blitzleistung des SB-400 als auch die Hintergrundbelichtung zu verändern.
• Bei Kamas, die über eine Blitzleistungskorrektur verfügen, kann die Blitzleistungskorrektur des SB-400 so angepasst werden, dass die Belichtungskorrektur für ein vom Blitz ausgeleuchtetes Hauptmotiv vorgenommen werden kann, ohne dass dies Auswirkungen auf die Hintergrundbelichtung hat.

Manuelle Blitzsteuerung (nur bei der D40-Serien)

Eine manuelle Blitzsteuerung ist über die Individualfunktionen der Kamera möglich.

EffektiveutzungdesBlitzgerats

Wenn das SB-400 am Zubehörschuh der Kamera angebracht ist, können Sie den Blitzreflektor in vier Stufen neigen (horizontal, 60^ , 75^ und 90^ ), um das Licht indirekt gegen die Decke zu blitzen.

Neigen des Blitzreflektors um 90^ nach oben

Horizontal

Indirektes Blitzen

Der Vorgang des Erstellens von Aufnahmen mithilfe des indirekten Lichts, das von der Decke oder anderen Oberflächen durch Neigung des Blitzreflektors reflektiert wird, wird als indirektes Blitzen bezeichnet. Diese Vorgehensweise bietet folgende Vorteile:

• Reduzierung des Rote-Augen-Effekts
  Weichere Schattenbereiche
• Verhindert den Effekt, dass Haare oder Kleidung zu glänzen scheinen.

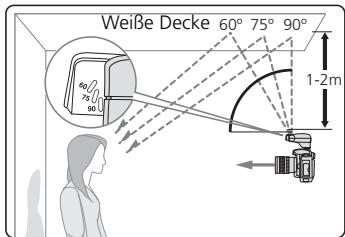

Hinweise zum indirekten Blitzen

Eine einfache Technik zum indirekten Blitzen besteht darin, den Blitzreflektor nach oben zu neigen, damit das Licht von der Decker reflektiert wird. Beachten Sie, dass der Blitz das Motiv nicht direkt ausleuchten sollen.

Die empfohlene Entfernung zwischen dem Blitzreflektor und der reflektierenden Oberfläche (z.B. der Decke) beträgt 1 bis 2 m.
- Beachen Sie, dass das Blitzlicht das Motiv nicht direkt ausleuchten sollte.
- Wahlen Sie bei Farbaufnahmen weiß oder stark reflektierende Oberflächen, um das Licht zu reflektieren. Andernfalls besteht ihre Aufnahmen einen unnatürlichen Farbstich ähnlich der reflektierenden Oberfläche.

• Verwenden Sie ein weißes Blatt Papier der GroßBe A4, um das Licht zu reflektieren, wenn der Abstand zwischen dem Blitzreflektor und der reflektierenden Oberfläche groß ist. Vergewissern Sie sich, dass das reflektierte Licht das Motiv korrekt ausleuchtet.

Erhöhen Sie den Neigungswinkel des Blitzreflektors, wenn das Motiv „körnig" erscheint.

In marmoriertem Ton beleuchtetes Motiv

Aufnahme mit dem um 90^ nach oben geneigten Reflektor

Je nach Objektivbrennweite und Neigungswinkel des Reflektors beleucht das indirekte Blitzlicht das Motiv u. U. in einem marmorierten Ton.

• Neigen Sie den Blitzreflektor um 90^ und nehmen Sie das Bild auf.

Bei nicht ausreichendem Licht

Bei nicht ausreichendem Blitzlicht

Aufnahmen bei higherer ISO-Empfindlichkeit

Wenn die reflktierende Oberfläche zu welt entfernst ist, ist das Licht des Blitzgerats möglicherweise nicht stark genug, um das Objekt auszuleichen.

• Wenn Sie mit einer Digitalkamera fotografieren, stellen Sie die ISO-Empfindlichkeit hohher als bei einer normalen Aufnahme ein.
• Stellen Sie die Blendeneinstellung für Aufnahmen mit indirektem Blitzhigher ein als bei normalen Aufnahmen (f/3,5, f/4,5 oder f/5,6).
• Verringern Sie den Abstand zwischen der reflektierenden Oberfläne und dem Blitzergerat.

Optionales Zubehör

TTL-Verbindungskabel SC-29/28/17 (1,5 m)

Das TTL-Verbindungskabel SC-29/28/17 ermittelcht die Verwendung der TTL-Blitzautomatik, wenn das SB-400 ohne Kamera verwendet wird. Die Blitzschuhe umfassen ein Stativgewinde. Die AF-Hilfsbeleuchung von Kabel SC-29 ist nicht mit SB-400 einsetzbar.

Tipps zum Umgang mit dem Blitzgerät

WARNING

Verwenden Sie zur Reinigung des Blitzgerats nie Verdünnungsflüssigkeit, Benzol oder andere Aktivreiniger. Anderfalls kann das Blitzgerät beschädigt oder ein Brand verursacht werden.

Die Verwendung dieser Substanzen kann auch zu Gesundheitsschädigungen führen.

Reinigung

• Entfernen Sie Schmutz und Staub mit einem Blasepinsel und einem sauberen, weichen Tuch vom Blitzgerät. Nach Aufnahmen in der Höhe von Salzwasser sollte das Blitzgerät mit einem mit Leitungswasser weniger angefeuchteten, sauberen, weichen Tuch abgewischt werden, um Salzspuren zu unterfen. Trocknen Sie das Blitzgerät anschließend mit einem trockenen Tuch ab.
• Lassen Sie das Blitzgerät nicht fallen und vermeiden Sie harte Stöbe, da dies zur Beschädigung der Prazisionsmechanismen führen können.

Datenspeicherung

• Bewahren Sie das Blitzgerät an einem kühlen und trockenen Ort auf, um Fehlfunktionen aufgrund von hoher Luftfeuchtigkeit sowie Pilz- oder Schimmelbefall zu vermeiden.
• Halten Sie das Blitzgerät von Chemikalien wie Kampfer und Naphtalin fern. Setzen Sie das Blitzgerät keinen Magnetwellen von Fernsehern oder Radiogeräten aus.

• Verwenden Sie das Blitzgerät nicht an Orten mit hohen Temperaturen, z. B. in der Nähe einer Heizung oder eines Ofens, da dies zu Beschädigungen führen kann.

• Wenn Sie das Blitzgerät für einen Zeitraum von mehr als zwei Wochen nicht verwenden, entnahmen Sie die Akkus/Batterien, um Beschäftigungen durch eventuellene Säureaustritt zu vermeiden.

• Verwenden Sie das Blitzgerät mindestens ein Mal pro Monat, setzen Sie die Akkus/ Batterien ein und losen Sie das Gerät mehrmals aus, um den Kondensator zu entlagen.
• Wenn Sie das Blitzgerät zusammen mit einem Trockenmittel aufbewahren, erneuner Sie das Trockenmittel von Zeit zu Zeit.

Betriebsort

• Abrupte Temperaturwechsel konnen zur Kondenswasserbildung im Innern des Blitzgerats führen. Wenn das Blitzgerät sehr kalten und dann sehr hohen Temperaturen oder umgekehrt ausgesetzt wird, sollte es in ein luftdicht schließendes Behältnis, zum Beispiel eine Plastiktüte, gelegt werden. Lassen Sie das Blitzgerät eine Zeit lang in dem Behältnis und setzen Sie es dann allmählich der Außentemperatur aus.
• Setzen Sie das Blitzgerät keinen starken Magnet- oder Radiowellen von Fernsehern oder Hochspannungsmasten aus, da dies zu Fehlfunktionen führen kann.

Hinweise zum Umgang mit Akkus/Batterien

• Der hohe Stromverbrauch der Blitzfunktion kann dazu führen, dass Akkus schon von dem Erreichen des vom Hersteller angegebenen Endes ihrer Lebenserwartung oder der maximalen Anzahl der Lade- und Entladevorgänge nicht mehr korrekt Funktionieren.
• Wenn die Akku-/Batteriekontakte verunreinigt sind, entfernen Sie die Verschmutzungen vor der Verwendung, da ansonsten Fehlfunktionen auftreten konnen.
• Mit sinkenden Temperaturen nimmt die Akku-/Batterieleistung ab. Die Akku-/ Batterieleistung nimmt ebenfalls ab, wenn Akkus/Batterien über einen längeren Zeitraum nicht verwendet werden. Nach intensiver Nutzung erholen sich diese jedoch nach einer kurzer Pause. Überprüfen Sie den Akku-/Batterieladstand und ersetzen Sie die Akkus/Batterien durch neue, wenn Sie Verzögerungen in der Blitzladezeit feststellen.
• Lagern Sie Akkus/Batterien nicht an Orten mit hohen Temperaturen und hoher Feuchtigkeit.

Recycleln von Akkus

Entsorgen Sie Akkus aus Umweltschutzgründen nicht selbst. Bringen Sie die Akkus staat-dessen zu einer Recyclungstelle in Ihr Höhe.

Hinweise zu Serienaufnahmen mit Blitzlicht

Beachten Sie die maximale Anzahl an Serienaufnahmen

Lassen Sie das Blitzgerät mindestens zehn Minuten abkühlen, nachdem die maximale Anzahl an Serienaufnahmen (siehe folgende Tabelle) erreicht wurde:

Maximale Anzahl an Serienaufnahmen

Blitzeinstellung	Maximale Anzahl an Serienaufnahmen
i-TTL-BlitzautomatikManuelle Blitzsteuerung (Blitzleistung: M1/1, M1/2)	15
Manuelle Blitzsteuerung (Blitzleistung: M1/4 bis M1/128)	40

Hinweise bei Verwendung des SB-400 mit D80, Modellen der D70-Serie, D50, D40-Serie und COOLPIX 8800

Bei Verwendung mit D80, Modellen der D70-Serie, D50, D40-Serie und COOLPIX 8800 muss das SB-400 eingescheltet sein.

• Ist das SB-400 ausgeschaltet, wenn es auf eine der obigen Kamas aufgesetzt ist, und gleichzeitig die "Blitzautomatik" der Kamera aktiviert, so kurz lang der Einbaublitz bei Aufnahmen unter unzureichender Beleuchtung automatisch heraus und kommt so in Kontakt mit dem SB-400.
• Ist kein Blitz erforderlich, so empfeihlt sich die Abnahme des SB-400 von der Kamera.

Störungen der Blitzgeräteelektronik

Das Blitzgerät enthalt einen Mikrocomputer, über den die Blitzauslösung gesteuert wird. In Ausnahmefallen kann das Blitzgerät nicht ordnungsgemäß Funktionieren, selbst wenn eine neue Batterie eingesetzt wurde. Setzen Sie in thisem Fall eine neue Batterie ein, während das Blitzgerät eingeschaltet ist.

Lösungen für Probleme

Verwenden Sie die folgende Beste, wenn eine Warnung in der Bereitschaftsanzeige des SB-400 oder im Sicher der Kamera angezeigt wird, um die Ursache des Problems zu ermitteln, bevor Sie das Blitzgerät zur Reparatur zu einem Nikon-Kundendienst bringen.

Anzeige einer Warning im Sicher der Kamera

Warning	Ursache	Vorgehensweise
Die Bereitschaftsanzeige im Sicher blinkt nach dem Auslösen drei Sekunden lang.	Die Aufnahme ist möglicherweise unterbelichtet.	·Verkurzen Sie den Aufnahmestand. ·Stellen Sie die Blende der Kamera auf einen größeren Wert (f/3,5, f/4,5 oder f/5,6). ·Erhöhen Sie die ISO-Empfindlichkeit der Kamera.
Bei Anschluss an eine D40 blinkt ein ₧ im Sicher der Kamera.	Die Brennweite des Objektivs ist auf einen Wert kürzer als 18 mm eingestellt.	·Stellen Sie die Brennweite des Objektivs auf einen Wert länger als 18 mm ein.
Bei Anschluss an eine D40 blinkt ein ₧ im Sicher der Kamera.	Der Blitzreflektor des SB-400 befindet sich nicht in horizontaler Position.	·Nehmen Sie für Aufnahmen mit indirektem Blitz das Bild ohne Änderungen auf. ·Neigen Sie für Standardblitzaufnahmen den Blitzreflektor in die horizontale Position.

Wenn die Bereitschaftsanzeige des SB-400 blinkt

Die Bereitschafts-anzeige blink.	Ursache	Vorgehensweise
Die Bereitschaftsanzeige blinkt drei Sekunden lang mit 4 Hz.	Die Aufnahme ist möglichwerse unterbelichtet.	• Verkürzen Sie den Aufnahmabstand. • Stellen Sie die Blende der Kamera auf einen größeren Wert (f/3,5, f/4,5 oder f/5,6). • Erhöhen Sie die ISO-Empfindlichkeit der Kamera.
Die Bereitschaftsanzeige blinkt 40 Sekunden lang mit 2 Hz.	Die Akku-/ Batterieleistung ist nicht ausreichend.	• Tauschen Sie die Batterien aus oder laden Sie die Akkus auf.
Die Bereitschaftsanzeige blinkt in einem Interval von 0,5 Sekunden mit 8 Hz.	Das SB-400 ist an einer Kamera befestigt, die nicht kompatibel zum CLS ist (das SB-400 kann nur bei Kamas verwendet werden, die kompatabel zum CLS sind).
Die Bereitschaftsanzeige blinkt mit 1 Hz.	Das Kameragehäuse erwärmt sich aufgrund der wiederholten Verwendung des Blitzes oder aus einem anderen Grund.	• Warten Sie, bis das Kameragehäuse abkühlt und die Bereitschaftsanzeige wieder aufleuchtet.

• Hz (Frequenz) bezeichnet die Blinkhäufigkeit pro Sekunde.

Warning

• Setzen Sie Akkus und Batterien keiner starken Sonnenbestrahlung, große Hitze oder offenem Feuer aus.
• Versuchen Sie niemals, Batterien in einem Akkuladegerät aufzuladen.
• Setzen Sie das SB-400 keiner Feuchtigkeit aus. Dies kann zu einem Kurzschluss oder Brand führen.

Technische Daten

Elektronik	Automatik mit Isolierschicht-Bipolartransistor (IGBT) und Reihenschaltung
Leitzahl (20°C)	30 (ISO 200, m), 21 (ISO 100, m)
Streuwinkel	Bei Anschluss an eine Nikon-Kamera im DX-Format wird die Lichtverteilung eines 18-mm-Objektivs abgedeckt, bei Anschluss an eine F6-Kamera wird die Lichtverteilung eines 27-mm-Objektivs abgedeckt.
Blitzreichweite	0,6 m bis 20 m (in Abhängigkeit von der ISO-Empfindlichkeit, vom Winkel des Blitzreflektors und der verwendenten Blendeneinstellung)
Blitz	i-TTL, M (manuell, nur bei der D40-Serien)
Koherent Kameras	Alle CLS-kompatiblen Kameras
Einstellen der Blitzleistung an der Kamera	Langzeitsynchronisation, Rote-Augen-Korrektur, Rote-Augen-Korrektur mit Langzeitsynchronisation, Synchronisation auf den zweiten Verschlussvorhang, Blitzbelichtungs-Messwertspeicher, Manuelle Blitzsteuerung
Neigung des Blitzreflektors	Der Blitzreflektor kann bis zu 90° geniegt werden, mit Rastpositionen bei 0°, 60°, 75° und 90°
Schalter „ON/OFF"	Schalten Sie das SB-400 mithilfe des Schalters „ON/OFF" an bzw. aus.
Stromversorgung/Min. Blitzdazeit/Anzahl der Blitze/bei voller Leistung)Mit frischen Batterien/vollständiggeladenen Akkus(Diese Angabenkonnen inAbhängigkeit vomAkku-/Batterieladestandvarieren.)	Zwei Mignonzellen (Typ AA, 1,5 V oder weniger){jedweder Art:
	Akkus/Batterien	Min.Blitzdazezeit(ca.)	Min. Anzahl derausgelösten Blitze*/Intervall zwischen vollerBlitzleistung undAufleuchten derBereitschaftsanseige
	Alkali-Mangan (1,5V)	3,9 s	140/3,9 bis 30 s
	Lithium (1,5V)	4,2 s	250/4,2 bis 30 s
	Oxyride (1,5V)	3,1 s	150/3,1 bis 30 s
	Ni-MH (2600 mAh)(Akku) (1,2V)	2,5 s	210/2,5 bis 30 s
	* Wenn das Blitzgerät bei voller Leistung einzelmal alle 30Sekunden ausgelöst wird (120 Sekunden bei Lithiumbatterien)
Bereitschaftsanseige	• Leuchtet, wenn das SB-400 aufgeladen ist und wiederausgelöst werden kann.• Blinkt, um auf Folgenden hinzuwesen: nicht genügend Licht/ungenügende Akku-/Batterieleistung /Inkompatibilität derKamera mit dem SB-400/Überhitzung
Blitzdauer(ca.)	1/1300 s bei voller Leistung
MontageanschlussArretierung	Ermöglicht das sichere Anbringen des SB-400 amZubehoresschuh der Kamera. Ein Montagestecker verhindert einversehentliches Lösen des Blitzgeräts.
Abmessungen(H x B x T)	ca. 56,5 x 66 x 80 mm
Gewicht(ohne Akkus/Batterien)	ca. 127 g
Zubehor imLieferumfang	Tasche SS-400

Alle Leistungsdaten beziehen sich auf den Betrieb mit fristischen Batterien bzw. vollständig geladen Akkus und bei einer Umgebungstemperatur von 20^ .
- Änderungen und Irrtümer vorbehalten.

Oxyride Battery ist eine eingetragene Marke der Matsushita Electric Industrial Co., Ltd. Alle weiteren genommen Produkte und Markennamen sind Marken bzw. eingetragene Marken der entsprechenden Rechtsinhaber.

Flash

SB-400

Die Reproduktion dieser Dokumentation, auch das auszugswise Vervielfaltigen, bedarf der ausdrucklichen Genehmigung durch Nikon (ausgenommen kurze Zitate in Fachartikeln).
