Produkttype	Universelt robust beslag til Garmin Montana navigator
Mærke	Garmin
Model	Montana Rugged Mount
Omtrentlige mål	10 x 10 x 5 cm (beslag alene)
Omtrentlig vægt	200 g
Strømforsyning	10 til 50 V DC via strømkabel (rød/sort ledning)
Hovedfunktioner	Sikker montering af Garmin Montana, tilslutning af strøm og serielle data, anti-refleks beskyttelse
Materialer	Robust plast, metal til skruer og møtrikker
Pakkens indhold	Robust AMPS beslag, anti-refleks skærmbeskyttelse med applikationskort, 4 møtrikker, 4 skiver, 4 skruer, værktøj til sikkerhedsskruer
Kompatibilitet	Garmin Montana enheder; kræver en AMPS base (medfølger ikke)
Installation	Montering på AMPS base, elektrisk tilslutning (10-50 V), montering af enheden med sikkerhedsskrue
Vedligeholdelse og rengøring	Hold metal kontakter tørre; brug vandtæt dæksel i dårligt vejr
Sikkerhed	Forkert tilslutning kan beskadige køretøjet; få installeret af en erfaren tekniker
Garanti	Standard begrænset Garmin garanti (se medfølgende vejledning)
Reservedele og reparerbarhed	Sikkerhedsskrue, vandtæt dæksel, anti-refleks skærmbeskyttelse fås separat
Generelle oplysninger	Brugsanvisning på fransk tilgængelig som PDF (60 sider)

Ofte stillede spørgsmål - Montana Rugged Mount GARMIN

Hvordan installerer man det robuste Montana beslag på et køretøj?

Før installationen skal du læse vejledningen Vigtige produkt- og sikkerhedsoplysninger. Fastgør en AMPS base (medfølger ikke) på beslaget ved hjælp af skruer, skiver og møtrikker. Tilslut de røde (positive) og sorte (negative) strømforsyningsledninger til en 10-50 V kilde. Tilslut om nødvendigt de serielle dataledninger (gul, blå, grøn) og lydstikket. Monter derefter Montana enheden i beslaget.

Hvad er den krævede strømforsyningsspænding?

Beslaget accepterer en spænding på 10 til 50 volt jævnstrøm.

Kan jeg bruge dette beslag uden AMPS base?

Nej, beslaget kræver en AMPS base (medfølger ikke) for at blive monteret. Gå til www.ram-mount.com eller kontakt din Garmin forhandler.

Hvordan fastgør jeg Montana enheden på beslaget?

Placer det vandtætte dæksel i soklen, indsæt den nederste del af enheden, vip den bagud, indtil den klikker på plads, og stram derefter sikkerhedsskruen med det medfølgende værktøj.

Hvad gør jeg, hvis skærmen er svær at læse på grund af solen?

Påfør den medfølgende anti-refleks skærmbeskyttelse på enhedens skærm.

Hvordan fjerner jeg enheden fra beslaget?

Løsn sikkerhedsskruen, tryk på knappen på siden af beslaget for at frigøre enheden, og fjern den. Placer det vandtætte dæksel over soklen for at beskytte den.

Er beslaget vandtæt?

Beslaget er ikke helt vandtæt, men der medfølger et vandtæt dæksel til at beskytte monteringssoklen mod vejret, når enheden er fjernet.

Hvilke kabler er inkluderet?

Beslaget indeholder ikke separate kabler; det leveres med afisolerede ledninger til tilslutning: rød (strøm +), sort (strøm -), gul (seriel data indgang), blå (seriel data udgang), grøn (seriel data jord) og et lydstik.

Kan jeg selv installere beslaget?

Garmin anbefaler, at beslaget installeres af en erfaren tekniker inden for elektriske kredsløb for at undgå at beskadige køretøjet eller batteriet.

Hvad gør jeg, hvis sikkerhedsskruen er væk?

Sikkerhedsskruen er en reservedel. Kontakt Garmins kundeservice eller besøg autoriserede forhandleres hjemmeside for at få en reservedel.

BRUGSANVISNING Montana Rugged Mount GARMIN

Se Vigtige produkt- og sikkerhedsinformationer i Montana-produktæsken, inden du monterer holderen.

BEMÆRK

Hvis du tilslutter strøm-/lydkablet forkert med uisolerede ledninger, kan det beskadige køretøjet eller batteriet. Garmin anbefaler kraftigt, at du får en erfaren installatør med den rette viden om elektriske systemer til at installere holderen.

I kassen

• Robust AMPS-holder
• Antirefleks skæmbeskyttere med påsætningskort og instruktioner
• 4 møtrikker og 4 pakskiver (til AMPS-holder)
  • 4 skruer (til AMPS-holder)
• Sikkerhedskrueværktøj

BEMÆRK: Installation af den robuste holder i alle køretøjer kræver en AMPS-holder (medfølger ikke). Hvis du vil vide mere om AMPS-holdere, kan du f.eks. gå ind på webstedet www.ram-mount.com eller kontakte din Garmin-forhandler.

Begrænset garanti

Garmins almindelige forbrugergaranti gælder for dette tilbehør. Du kan finde flere oplysninger i Vigtige produkt- og sikkerhedsinformationer i æsken til Garminproduktet.

Tilslutning af strøm til holderen

BEMÆRK

Hvis et afisoleret kabel ikke er tilsluttet, skal du isolere det og fastgøre det sikkert på dit køretøj.

1. Vælg et monteringssted til Montana på dit køretøj på baggrund af tilgængelige strømkilder, sikker kabelføring, og at førerens udsyn ikke er spærret.

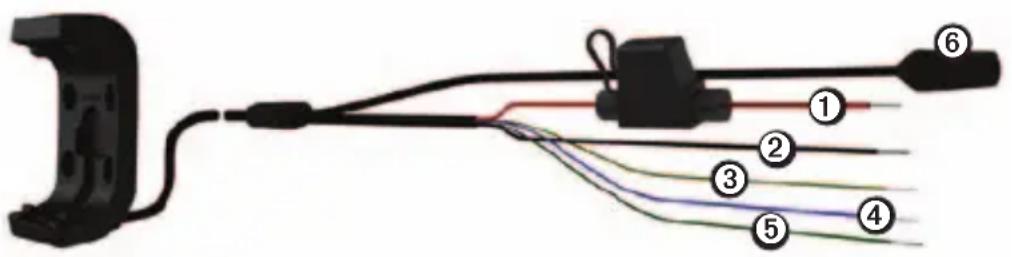

2. Slut det røde ① og det sorte ② kabel til dit køretøjs hovedstrømkilde (10 til 50 Volt).

1. Slut de serielle datakabler til dit køretøj, hvis det er nødvendigt.

2. Gul ③ er inputkablet til serielle data.

3. Blå ④ er outputkablet til serielle data.

4. Grøn ⑤ er jordkablet til serielle data.

5. Tilslut lydstikket ⑥, hvis det er nødvendigt.

Montering af en AMPS-grundplade i holderen

AMPS-holderen følger ikke med den robuste holder.

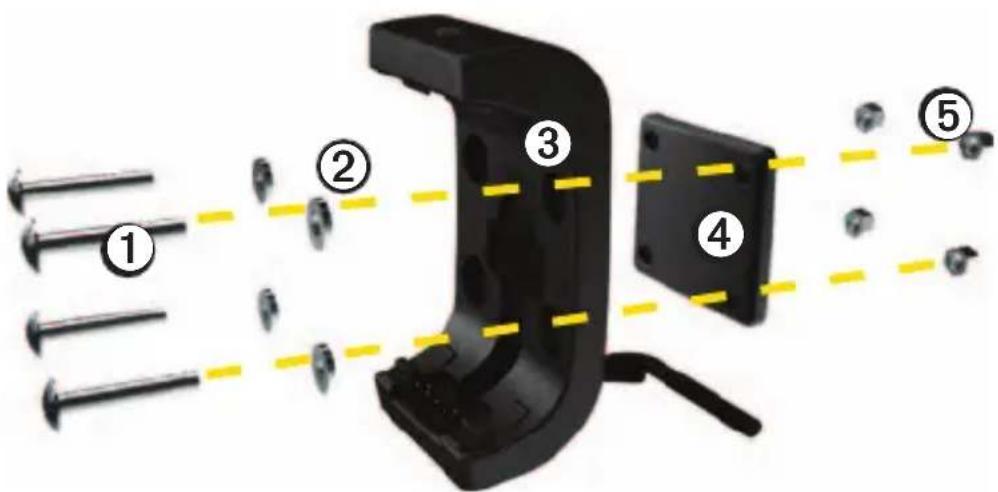

1. Før skruerne① gennem pakskiverne ②, holderen ③ og AMPS-holderens grundplade ④ (medfølger ikke).

1. Stram møtrikkerne⑤ for at fastgøre grundpladen.

Den anbefalede spænding er 15–20 lbf-in (1,7 til 2,25 Nm).

Installer Montana i holderen

BEMÆRK

Før du placerer enheden i holderen, skal du sørge for, at metalkontakterne på enheden og holderen er tørre for at undgå skader på udstyret. Brug vejrhætten til at holde monteringsholderen tør.

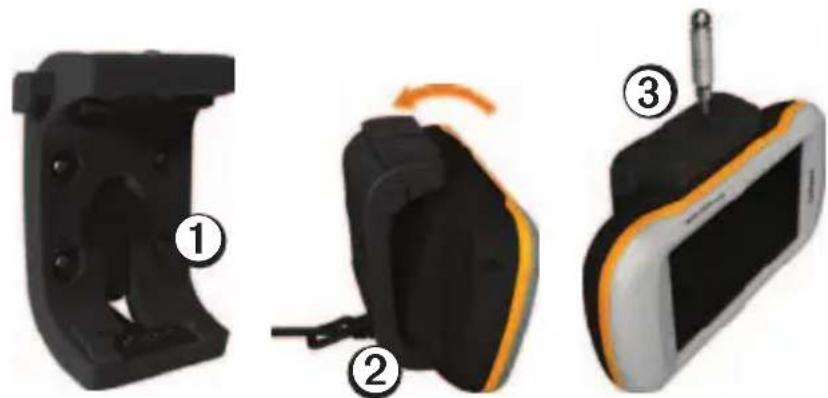

1. Placer vejrhetten ^1 på opbevaringspladsen på holderen.

1. Placer bunden af enheden i holderen ②.
2. Skub enheden tilbage, så den klikker på plads.
3. Stram sikkerhedsskruen ③ øverst på enheden med sikkerhedsskrueværktøjet.

BEMÆRK: Hvis reflekteret eller stærkt lys gør det svært at se enhedens skærm, skal du sætte en antirefleks skæmbeskytter på skærmen.

Sådan fjerner du Montana fra holderen

1. Løsn sikkerhedsskruen.
2. Tryk på knappen på siden af monteringen for at frigøre enheden.
3. Løft enheden ud.
4. Placer vejrhetten① på holderen.
