Produkttype	Marin monteringsbeslag til Garmin Montana navigator
Strømforsyning	10-50 V DC (via rød og sort ledning)
Hovedfunktioner	Drejelig fastgørelse med bøjle, strøm- og seriedataforbindelse (ind/ud/jord), lydstik, vandtæt hætte til beskyttelse af kontakter
Vedligeholdelse og rengøring	Hold metalkontakterne tørre; brug den vandtætte hætte, når enheden ikke er monteret
Sikkerhed	Bær beskyttelsesbriller, høreværn og støvmaske under boring; stram ikke skruer/bolte for meget; enhedens driftstemperatur: -15 °C til 70 °C
Reservedele og reparationsmuligheder	Ikke medfølger; Garmins standard begrænsede garanti gælder
Generelle oplysninger	Kompatibilitet: montering på båd med skruer eller mekaniske bolte nr. 8 (4 mm); nødvendigt værktøj: boremaskine, 9,5 mm skruenøgle, skruetrækker; minimal bagplads påkrævet: 8 cm

Ofte stillede spørgsmål - Montana Marine Mount GARMIN

Hvordan fastgøres beslaget på båden?

Brug den drejelige base som skabelon til at markere hullernes placering, og bor derefter. Fastgør med tre mekaniske bolte nr. 8 eller selvskærende skruer. Følg diagrammet i vejledningen for korrekt montering.

Hvilket værktøj er nødvendigt til installationen?

Boremaskine, bor (5 mm eller 1,5 mm), 9,5 mm skruenøgle eller fatning, stjerneskruetrækker eller flad skruetrækker, beskyttelsesbriller, ørepropper og støvmaske.

Hvordan tilsluttes strømforsyningen?

Tilslut den røde ledning til positiv (10-50 V DC) og den sorte ledning til negativ på bådens batteri. Hvis der er dataledninger (gul, blå, grøn), tilsluttes de efter behov. Isoler eventuelle ubrugte ledninger.

Hvordan beskytter man metalkontakterne mod fugt?

Før du installerer enheden, skal du sikre dig, at kontakterne er tørre. Brug den medfølgende vandtætte hætte til at dække basen, når enheden ikke er monteret.

Hvordan installeres Montana i beslaget?

Placer den vandtætte hætte i beslaget om nødvendigt, og skub derefter enhedens nederste del ind i basen. Vip den bagud, indtil den klikker. Stram sikkerhedsskruen med den medfølgende skruetrækker.

Hvordan fjernes Montana fra beslaget?

Løsn sikkerhedsskruen med skruetrækkeren, tryk på låseknappen på siden af beslaget, og fjern derefter enheden. Sæt den vandtætte hætte på kontakterne igen.

Hvad er den tilladte temperatur for enheden?

Montana's driftstemperatur er -15 °C til 70 °C. Langvarig udsættelse uden for dette område kan beskadige LCD-skærmen.

Kan jeg bruge forsænkede skruer til montering?

Nej, brug kun mekaniske bolte eller selvskærende skruer med cylindrisk hoved nr. 8. Forsænkede skruer kan beskadige beslaget.

Hvordan justeres beslagets vinkel efter montering?

Løsn knapperne på den drejelige bøjle, juster vinklen, og spænd derefter. Beslaget klikker ved rotation. Sørg for, at vinklen giver god synlighed af skærmen.

Hvilken garanti dækker dette tilbehør?

Garmins standard begrænsede garanti gælder. Se vejledningen Vigtige produkt- og sikkerhedsoplysninger, der følger med enheden, for flere detaljer.

BRUGSANVISNING Montana Marine Mount GARMIN

Se Vigtige produkt- og sikkerhedsinformationer i Montana-produktæsken, inden du monterer marinebeslaget.

! ADVARSEL

Bær altid beskyttelsesbriller, høreværn og støvmaske, når du borer, skærer eller sliber.

BEMÆRK

Hvis du tilslutter strøm- eller lydkablet forkert med uisolerede ledninger, kan det beskadige båden eller batteriet. Garmin anbefaler kraftigt, at du får en erfaren installatør med den rette viden om elektriske systemer til at installere holderen.

Metalkontakterne på Montana og på holderen må ikke blive våde, da det kan beskadige udstyret. Brug altid vejrhætten på holderen, när enheden ikke er monteret, for at holde metalkontakterne tørre og beskyttede.

Værktøjer, der skal bruges

• Bor
- Udstyr til drejeholderen: 3 bolte eller 3 skruer (medfølger ikke)

8 (4 mm) fladhovedede maskinbolte med matchende møtrikker og pakskiver samt et 5/32 tommer (5 mm) borehoved

8 (4 mm) fladhovedede selvskærende skruer og et 1/16 tommer (1,5 mm) borehoved til forboringshuller

• 3/8 tommer (9,5 mm) skruenøgle eller indsatspatron
• Stjerneskruetrækker eller skruetrækker med flad kærv

Valg af placering til holder

BEMAERK

Monter ikke drejeholderen i et område, der udsættes for ekstreme temperaturforhold. Temperaturområdet for Montana er fra -15 °C til 70 °C (5 °F til 158 °F). Længere tids temperaturpåvirkning uden for dette område (ved opbevaring eller drift) kan forårsage fejl på LCD-skærmen.

Anvend fladhovedede maskinbolte eller selvskærende skruer til at fæstne drejefoden. Hvis du anvender skruer med forsænkede hoveder, risikerer du at beskadige monteringsholderen.

Vælg et sted at installere holderen.

• Der skal være frit udsyn til skærmen og fri adgang til Montana-enheden.
• Monteringsstedet skal være solidt nok til at kunne bære Montana-enheden og holderen.
• Placeringen giver plads til føring og tilslutning af kablerne. Der skal være mindst 3 tommer (8 cm) friplads bag kabinettet.

Montering af beslagsamlingen

BEMÆRK

Undgå at overspænde skruerne eller boltene, da du kan beskadige drejearmens fod.

1. Adskil drejefoden ① fra holderen.

2. Anvend drejefoden som skabelon, og afmærk placeringen af forboringshullerne ②.

3. Bor monteringshullerne.

- Hvis du fastgør foden med maskinbolte, skal du bore tre 5/32 tommer (5 mm) huller på de placeringer, du har afmærket.

- Hvis du sikrer foden med selvskærende skruer, skal du bore tre 1/16 tommer (1,5 mm) forboringshuller på de placeringer, du har afmærket. Lav ikke starchullerne dybere end en halv skruelængde.

1. Fastgør drejefoden med 3 bolte eller 3 skruer ③ (medfølger ikke).

2. Placer drejeholderen ④ over drejefoden, og skru den fast med det korte greb ⑤.

Installering af holderen i monteringsbeslaget

1. Placer stikket ① bag på holderen, så det passer på det lange monteringsgreb ②, og skub holderen på plads. Du kan justere grebet for at sprede holderens arme, hvis det er nødvendigt. Drej grebet mod uret for at sprede holderens arme, og drej grebet med uret for at stramme holderens arme.

1. Juster holderens vinkel, og stram det lange monteringsgreb, indtil holderen ③ sidder helt stramt.
2. Roter drejeholderen ④ ved at dreje den til venstre eller højre. Armen klikker, idet du drejer den. Vælg en god synsvinkel, og stram begge greb.

Tilslutning af strøm til holderen

Hvis et afisoleret kabel ikke er tilsluttet, skal du isolere det og fastgøre det sikkert på din båd.

1. Slut de serielle datakabler til din båd, hvis det er nødvendigt.

• Gul ③ er inputkablet til serielle data.
- Blå ④ er outputkablet til serielle data.
- Grøn ⑤ er jordkablet til serielle data.

1. Tilslut stereostikket ⑥, hvis det er nødvendigt.

Installer Montana i holderen

BEMÆRK

Før du placerer enheden i holderen, skal du sørge for, at metalkontakterne på enheden og holderen er tørre for at undgå skader på udstyret. Brug vejrhætten til at holde monteringsholderen tør.

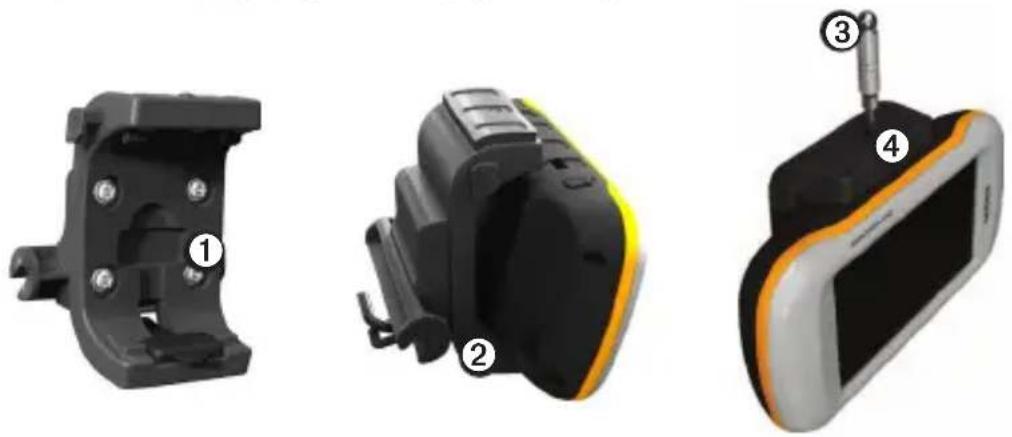

1. Placer vejrhætten ① på opbevaringspladsen på holderen.

1. Placer bunden af enheden i holderen ②.
2. Skub enheden tilbage, så den klikker på plads.
3. Brug sikkerhedsskrueværktøjet ③ til at stramme sikkerhedsskruen ④ øverst på holderen, for at fastgøre enheden og undgå tyveri.

BEMÆRK: Hvis reflekteret eller stærkt lys gør det svært at se enhedens skærm, skal du sætte en antirefleks skærmbeskytter på skærmen.

Sådan fjerner du Montana fra holderen

1. Løsn sikkerhedsskruen.
2. Tryk på knappen ① på siden af monteringen for at frigøre enheden.
3. Løft enheden ud.
4. Placer vejrhætten ② på metalknapperne på holderen.

Garmins almindelige forbrugergaranti gælder for dette tilbehør. Du kan finde flere oplysninger i Vigtige produkt- og sikkerhedsinformationer i æsken til enheden.

! VAROITUS

Ikke fest skruene eller boltene for hardt. Det kan skade dreiesokkelen.

1. Skill dreiesokkelen ① fra festet.

2. Bruk dreiesokkelen som mal, og marker plasseringen til styrehullene ②.

3. Bor monteringshullene.

Du hører klikkelyder når du dreier braketten. Velg en god visningsvinkel, og stram begge knottene.

• Gul ③ er den serielle ledningen for inndata.
- Blå ④ er den serielle ledningen for utdata.
• Grønn ⑤ er den serielle jordledningen.

1. Koble til stereokontakten ⑥ ved behov.

Montere Montana-enheten i braketten

MERKNAD
