BRUGSANVISNING GOAT O1200 LiDAR PRO ECOVACS

Direktivet om radioutstyr

En sone som GOAT ikke kan gå inn i.

• Tid for dyrebeskyttelse

1. Vigtige sikkerhedsinstruktioner - læs omhyggeligt før brug, og gem dem til senere brug

Læs instruktionerne omhyggeligt. Sørg for, at du forstår instruktionerne og er fortrolig med betjenningselementerne og korrekt brug af apparatet. Du skal forstå, at du kan reducere risikoen ved at følge instruktionerne og advarslerne i denne vejledning, men du kan ikke fjerne alle risici.

Robotplæneklipperen (i det følgende benævnt "GOAT") har mange indbyggede sikkerhedssensorer, men der er stadig sikkerhedsrisici.

Alle relaterede resterende risici er blevet beskrevet eller oplyst i denne vejledning.

Beskrivelse af beregnet brug: Intelligente plæne-klippere bruges hovedsageligt til græsslåning, især i parker, private villahaver og fodboldbaner.

For maskiner, der anvendes i offentlige områder, skal der anbringes advarselsskilte omkring maskinens arbejdsområde.

De skal vise følgende tekst: ADVARSEL! Automatisk plæneklipper!

Hold dig væk fra maskinen! Overvåg børnene!

Du må IKKE selv ændre plæneklipperen. Ændringer kan forstyrre klipperen, resultere i alvorlig personskade og/eller skade eller gøre den begrænse-de garanti ugyldig. Brug kun Ecovacs-godkendte dele og tilbehør.

Advarsel

Lad aldrig børn, personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og viden eller personer, der ikke er bekendt med denne vejledning, bruge maskinen; lokale bestemmelser kan begrænse alderen for operatøren.

Undgå at bruge maskinen og dens perifere enheder i dårligt vejr, især når der er risiko for lynnedslag.

Før hver klipning skal du kontrollere, at alle dele af klipperen kan fungere normalt.

Inspicer regelmæssigt det område, hvor maskinen skal bruges, og fjern alle sten, pinde, ledninger, ben og andre fremmedlegemer.

Lad ALDRIG børn røre ved strømforsyningsenheden, ladestationen, klingerne, batterirummet eller dele med huller, f.eks. hjulene.

Advarsel

Betjen aldrig maskinen og/eller dens perifere enheder med defekte beskyttelsesanordninger eller skjolde eller uden sikkerhedsanordninger, eller hvis ledningen er beskadiget eller slidt.

Hold dig væk fra de roterende klinger! Sæt IKKE hænder eller fødder under eller i nærheden af de roterende klinger.

Hold en sikker afstand til plæneklipperen, når den arbejder.

Du må IKKE overreagere. Hold hele tiden balancen, og vær altid sikker på fodfæstet på skråninger. Gå, men løb aldrig, mens du betjener maskinen eller dens periferiudstyr.

Advarsel

Lad aldrig børn være i nærheden af maskinen eller lege med den, når den er i drift.

Advarsel

Rør IKKE ved bevægelige, farlige dele, før de er standset helt.

Advarsel

Til opladning af batteriet må du kun bruge den aftagelige strømforsyningsenhed, der følger med dette apparat (CH2492D).

Dette apparat indeholder batterier, som kun må udskiftes af faglærte personer.

Sikker brug:

Det er forbudt at tilslutte en beskadiget ledning til strømforsyningen eller at røre ved en beskadiget ledning, før den er afbrudt fra strømforsyningen, da beskadigede ledninger kan føre til kontakt med spændingsførende dele; hold forlængerledninger væk fra bevægelige farlige dele for at undgå skader på ledningerne, som kan føre til kontakt med strømførende dele; tilslut kun maskinen og/eller dens perifere enheder til et strømkredsløb, der er beskyttet af en fejlstrømsafbryder (RCD) med en udløsningsstrøm på højst 30 mA.

Tag strømforsyningen ud af stikkontakten, og vikl strømkablet eller forlængerledningen fra hinanden, hvis de er blevet viklet ind i hinanden eller beskadiget under brug. Træk i stikkontaktens krop i stedet for i ledningen under betjeningen for at undgå fare. Kontakt kundeservice, og lad en fagmand reparere eller udskifte ledningen.

Brug forlængerledningen fremstillet af ECOVACS. Kontakt kundeservice i tilfælde af problemer.

Hvis FORSYNINGSKABLET er beskadiget, skal det udskiftes af producenten, dennes serviceagent eller tilsvarende kvalificerede personer for at undgå fare.

Tryk på STOP-knappen med det samme, när plæneklipperen afgiver en unormal lyd eller udløser alarm.

I tilfælde af udsivning af elektrolyt skylles der med vand eller neutraliserende middel, og der skal søges lægehjælp, hvis det kommer i kontakt med øjnene, osv.

Ved unormale vibrationer genstartes plæneklipperen. Hvis problemet fortsætter, skal du kontakte kundeservice.

Instruktioner om altid at bære kraftigt fodtøj og lange bukser, mens maskinen betjenes med en manuel styring.

Derudover ved brug af den manuelle styring
a) Klip kun i dagslys eller i godt kunstigt lys.
b) Undlad at bruge maskinen i vådt græs.
c) Betjen ikke maskinen barfodet eller i åbne sandaler. Bær altid kraftigt fodtøj og lange bukser.
d) Vær altid sikker på at have et godt fodfæste på skråninger.
e) Vær yderst forsigtig, når du bakker med maskinen mod dig.
f) Tænd altid for motoren i henhold til instruktionerne med fødderne langt væk fra klingen(klingerne).

Opdatering af enheden

Nogle enheder opdateres typisk hver anden måned, men det er ikke altid så specifikt.

Nogle enheder, især dem, der blev sat til salg for mere end tre år siden, vil kun blive opdateret, hvis der findes og rettes en kritisk sårbarhed.

Må ikke bruges eller opbevares i ekstremt varme eller kolde omgivelser (under 5 °C/41 °F eller over 45 °C/113 °F).

Dette udstyr skal installeres og betjenes i overensstemmelse med de medfølgende instruktioner, og den eller de antenner, der bruges til denne sender, skal installeres, så der er en afstand på mindst 20 cm til alle personer, og de må ikke placeres eller betjenes sammen med andre antenner eller sendere.

Oplysninger om bortskaffelse for brugere af affald af elektrisk og elektronisk udstyr

Dette symbol på produktet eller på dets emballage angiver, at brugte elektriske og elektroniske produkter ikke må blandes med usorteret kommunalt affald. For at sikre en korrekt behandling er det dit ansvar at bortskaffe dit affaldsudstyr ved at sørge for, at det afleveres på de udpegede indsamlingssteder.

Korrekt bortskaffelse af dette produkt vil hjælpe med at spare værdifulde ressourcer og forhindre potentielle negative indvirkninger på menneskers sundhed og miljøet, som ellers kunne opstå som følge af uhensigtsmæssig affaldshåndtering.

Hvis du vil returnere din brugte enhed, skal du bruge returnerings- og indsamlingssystemerne eller kontakte den forhandler, hvor produktet blev købt, hvilket er gratis.

Der kan være bøder for ukorrekt bortskaffelse af dette affald i henhold til din nationale lovgivning.

Information om bortskaffelse for brugere af brugte batterier

Dette symbol betyder, at udtjente batterier og akkumulatorer ikke må blandes med usorteret husholdningsaffald. Din deltagelse er en vigtig del af indsatsen for at mini-mere batteriers og akkumulatorers påvirkning af miljøet og menneskers sundhed. For korrekt genbrug kan du returnere dette produkt eller de batterier eller akkumulatorer, det indeholder, til din leverandør eller til et udpeget indsamlingssted, hvilket er gratis.

Korrekt bortskaffelse af dette produkt vil hjælpe med at spare værdifulde ressourcer og forhindre potentielle negative indvirkninger på menneskers sundhed og miljøet, som ellers kunne opstå som følge af uhensigtsmæssig affaldshåndtering.

Der kan være bøder for ukorrekt bortskaffelse af dette affald i henhold til din nationale lovgivning.

Der er separate indsamlingssystemer for brugte batterier og akkumulatorer.

Bortskaf venligst batterier og akkumulatorer korrekt på din lokale affaldsindsamlings-/genbrugsstation.

Direktivet om begrænsning af anvendelsen af visse farlige stoffer (RoHS)

Ecovacs Home Service Robotics Co, Ltd. erklærer hermed, at hele produktet, herunder dele (kabler, ledninger osv.), opfylder kravene i RoHS-direktiv 2011/65/EU og ændring af Kommissionens delegerede direktiv (EU) 2015/863 om begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr ("RoHS omarbejdning" eller "RoHS 2.0").

Ecovacs Home Service Robotics Co, Ltd. erklærer hermed, at det produkt, der er anført i dette afsnit, overholder de væsentlige krav og andre relevante bestemmelser i Direktivet om radioudstyr 2014/53/EU.

Maskindirektivet

Ecovacs Home Service Robotics Co, Ltd. erklærer hermed, at det produkt, der er anført i dette afsnit, overholder de væsentlige krav og andre relevante bestemmelser i maskindirektiv 2006/42/EF.

Europa Autoriseret repræsentant:

ECOVACS Europe GmbH Holzstrasse 2 I D-40221 Düsseldorf I Tyskland

Ecovacs Home Service Robotics Co, Ltd. erklærer hermed, at produktet overholder de væsentlige krav og andre relevante bestemmelser i RoHS-direktiv 2011/65/EU og i bilaget til Kommissionens delegerede direktiv (EU) 2015/863, direktivet om radioudstyr 2014/53/EU samt maskindirektiv 2006/42/EF.

Overensstemmelseserklæringen kan ses på fölgende adresse: https://www.ecovacs.com/global/compliance.

	Klasse III-apparat
	Jævnstrøm
	Vekselstrøm
	Dette produkt er i overensstemmelse med de gældende EF-direktiver.
	Polaritet på opladningsporten
	Læs instruktionerne før opladning.

Symboler

	ADVARSEL—Læs brugsanvisningen, før maskinen tages i brug.
	ADVARSEL—Hold en sikker afstand fra maskinen, når den arbejder.
	ADVARSEL—Du må ikke køre på maskinen.
	ADVARSEL—Betjen deaktiveringsanordningen, før der arbejdes på eller løftes på maskinen.
	FORSIGTIG-Rør ikke ved roterende klinger.

2. Hvad er der i æsken

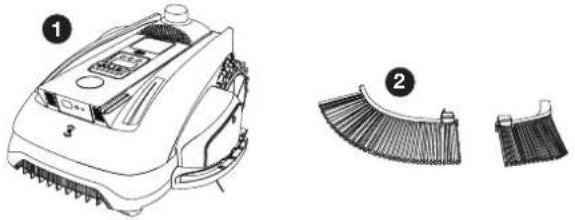

2.1 Pakkens indhold

GOAT

2.2 Visninger og funktioner

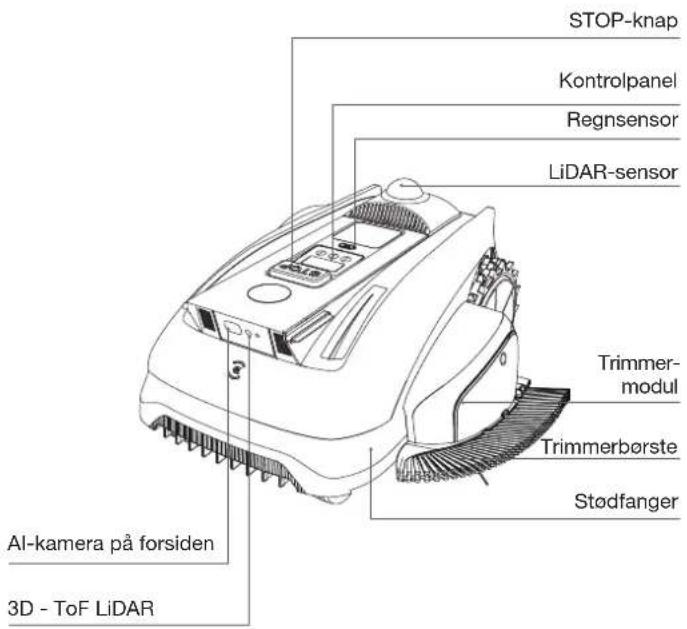

① Set ovenfra

STOP-knap Kontrolpanel Regnsensor LiDAR-sensor Trimmer- modul Trimmerbørste Stødfanger Al-kamera på forsiden 3D - ToF LiDAR

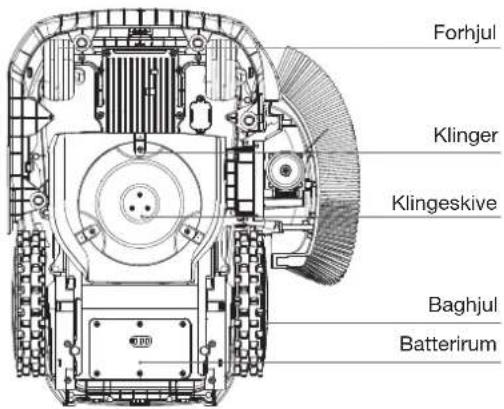

② Set nedefra

Forhjul Klinger Klingeskive Baghjul Batterirum

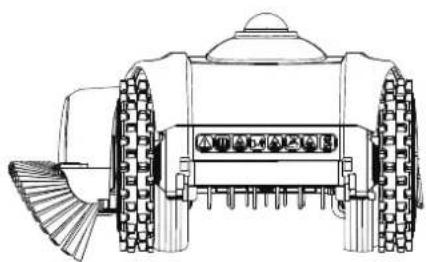

③ Set bagfra

Navn Beskrivelse
LiDAR-sensor	Ved at måle afstanden mellem GOAT og det omgivende miljø hjælper sensoren GOAT med at bestemme sin egen position.Vandret: 360 grader; lodret: 50 grader; den længste afstand er 60 m.
Fiskeøje-kamera	Registrerer miljøoplysningerne omkring GOAT, identificerer særlige mål og hjælper GOAT med at interagere intelligent med brugeren.Vandret: 150 grader; lodret: 80 grader
3D - ToF LiDAR	Registrerer information om forhindringer foran GOAT og hjælper GOAT med aktivt at undgå forhindringer.Rækkevidde: Registrerer længde- og bred-degradskoordinaterne for GOAT's position.Vandret: 90 grader; lodret: 70 grader..Den maksimale afstand er 3~4m (9,84'~13,12').
Regnsensor	Registrerer, om det regner i det aktuelle miljø, og hjælp GOAT med at beslutte, om den skal fortsætte med at arbejde.

Grænseflade

Navn Beskrivelse
Bluetooth (GOAT)	Aktivér Bluetooth under netværksopsætningen for at forbinde robotten til netværket. Ved almindelig brug skal du aktivere Bluetooth-tilstand for at udføre opgaver som manuel kortlægning og manuel klipning.
Wi-Fi	Aktivér Wi-Fi til at overføre data mellem appen og robotten, så den kan styres via appen.
ECOVACS HOME APP	Download og aktivér den nyeste version af ECOVACS HOME-appen for at få adgang til smarte funktioner som netværksopsætning, kortlægning og klipning (funktionerne kan variere fra produkt til produkt).
Kontakter til opladning	Aktivér opladning ved at slutte robotten til en strømkilde.

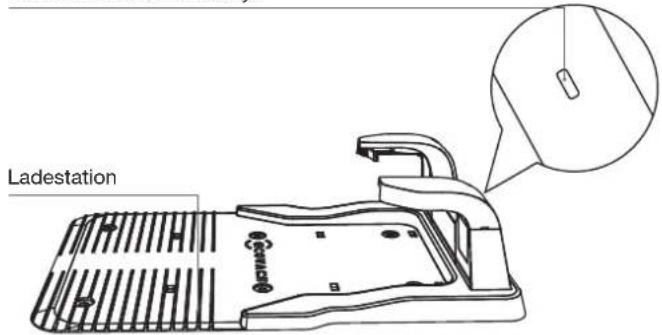

④ Ladestation

Ladestationens indikatorlys

Ladestation

Ladestationens lys

Konstant blåt: Tændt/ Fuldt opladet.

Hurtigt blinkende blåt: Oplader.

3. Klargør din GOAT

3.1 Installation af ladestationen

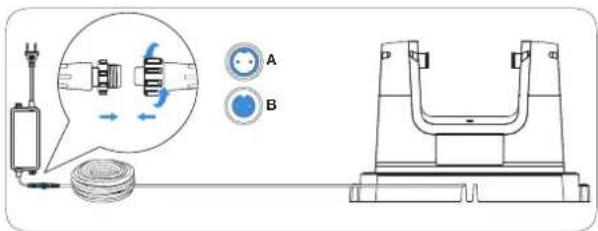

① Saml ladestationen

Slut strømkablet til strømadapteren. Ret hakket (A) ind efter rillen (B), og skru møtrikken fast, indtil de er låst fast i hinanden.

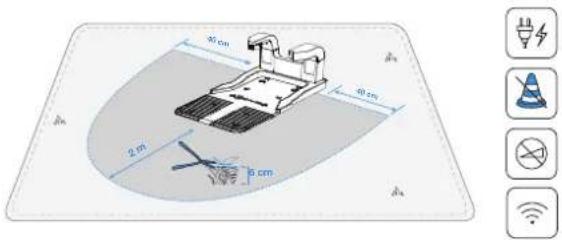

Den specifikke rækkevidde vil blive dannet omkring installationsstedet for ladestationen (som vist i figuren), og den skal opfylde følgende betingelser.

• Stærk Wi-Fi-signaldækning
- Fladt og åbent område uden skråninger
- Ingen forhindringer omkring ladestationen
- Klip græsset omkring ladestationen til en højde af<6 cm

45 cm 40 cm 2 m 8 cm

③ Tilslut strøm

• Sørg for, at stromadapteren er placeret 30 cm (11,8") over jorden for at forhindre vand- og fugtskader.
• Sæt enheden i en indendørs stikkontakt eller en udendørs vandtæt stikkontakt.
• Du kan vælge at købe forlængerkablet ved at tilslutte det til Power Interface, hvis det er nødvendigt.

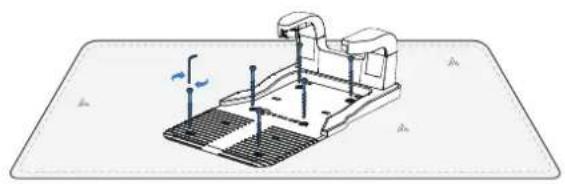

④ Fastgør ladestationen

Fastgør ladestationen til jorden med pløkker ved hjælp af unbrakonøglen.

Bemærk:

Fastgør først ladestationen, när alt er sat op.

3.2 Opsætning af GOAT

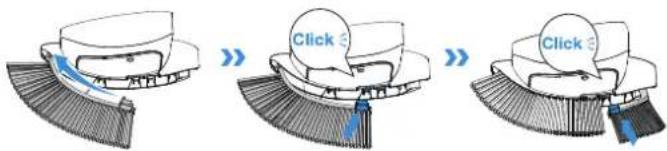

① Installation af trimmermodulbørste

Placer børsten på trimmerens spændeposition, og monter børsten, indtil en "klik"-lyd bekræfter monteringen.

• Hvis trimmerbørsten ved siden af trimmermodulet ikke er monteret, kan græsmassen klæbe til GOAT under trimningen, hvilket gør rengøringen vanskelig. Sørg for, at børsten er installeret, og udskift den regelmæssigt.
• Brug ikke trimmefunktionen om natten.

② Start GOAT og indstil PIN-kode

Kontrolpanel:

STOP STOP TÆND/SLUK TILF∅J START OK DISPLAY FRATRÆK OPLADNING

Knapper og funktioner

Knapper Funktioner
▷ --> OK	Start klipning.Fortsæt klipning.
OK	Tryk for at bekræfte.Tryk og hold i 3 sekunder for at tænde for GOAT.
ˆu --> OK	Send GOAT tilbage til ladestationen for at blive opladet.
STOP Stop GOAT.
▷ + Tryk og hold i 5	sekunder for at nulstille GOAT.
[+] For et større tal.
[-] For et mindre tal.
ˆu	Tryk og hold i 3 sekunder for at aktivere Blue-tooth-parring.
▷	Tryk 5 gange for at vise batteriniveauet.
▷	Tryk og hold i 5 sekunder for at gå ind i trim-merens vedligeholdelsesstatus.

Panelikoner:

Lås		GOAT låst. Indtast PIN-kode for at låse GOAT op.Hvis den blinker, skal du indstille PIN-ko-den.
Wi-Fi Forbundet til 1
Batteri	[DBAG]	Batteriniveau.Hvid --- Mere end 15 % opladning.Rød --- Mindre end 15% opladningNår den blinker, betyder det opladning;Konstant lys indikerer, at den er i brug eller fuldt opladet.

Display Beskrivelse
	På standby. Ingen opgave tildelt
	Nuværende batteriniveau (tallet på billedet repræsenterer f.eks. det nuværende batterini-veau på 100 %.)
	STOPGOAT er sat på pause. Tryk på ➤-> OK for at fortsætte arbejdet, eller ➤> OK for at vende tilbage til ladestationen.
	ONGOAT arbejder
	OTAGOAT gennemgår OTA-opdateringer
	E og en 3-cifret fejlkode.Gå til afsnittet Fejlfinding i denne brugsanvis-ning eller besøghttps://www.ecovacs.com/globalfor at se betydningen af fejlkodemeddelelser-ne og anbefalede løsninger.

1. Start GOAT:

Tryk og hold [OK] nede i 3 sekunder på GOAT, og det digitale rørdisplay vil blinke som nedenfor.

Bemærk: Din GOAT tændes automatisk, när den kobler sig til stationen.

2. Indstil PIN-kode:

Den PIN-kode, du indstiller til din GOAT i begyndelsen, bruges til at for-hindre, at enheden bliver stjålet eller betjent af børn.

Når GOAT er uden for kortet eller skal tændes eller nulstilles, låses den automatisk. Du kan läse den op ved at indtaste den korrekte PIN-kode.

Tryk på [+] eller [-] for at vælge PIN-kodens cifre en efter en. Når det første ciffer er valgt, skal du trykke på [OK] for at bekræfte, og markøren flyttes til det næste ciffer. Gentag, indtil alle 4 cifre er bekræftet, og displayet viser en ny side til indtastning af PIN-koden i øverste venstre hjørne Indtast nu den PIN-kode, du lige har indstillet, for at bekræfte og låse din GOAT op.

Bemærk:

• 0000 er en ugyldig PIN-kode.
• PIN-koden skal indtastes to gange for at bekræfte indstillingen.
- Hvis du indtaster forkerte tal, mens du indstiller PIN-koden, starter indstillingsprocessen forfra.
- Efter den første opsætning eller nulstilling skal du indstille PIN-koden på GOAT. Du kan derefter ændre PIN-koden i appen.

3.3 Opsætning af APP

Download ECOVACS HOME-appen

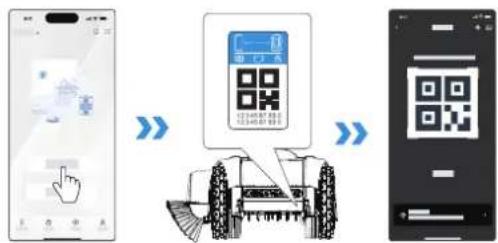

Scan QR-koden på GOAT, download og installer ECOVACS HOME-appen, gennemfør registreringen, og log ind. Du kan også finde brugsanvisningen og How-to-use ved at scanne QR-koden.

② Forbind GOAT med appen

Bemaerk:

• Din mobiltelefon er forbundet til et Wi-Fi-netværk.
• Det trädlöse 2,4 GHz-bändssignal er aktiveret på din router.
• Sørg for, at din GOAT og din telefon er i det samme 2,4 GHz-netværksroutermiljø.
• Sørg for, at din telefon har Bluetooth-funktion, og at din GOAT er indenfor den effektive distance på 10 m.
• Robotplæneklipperne i GOAT-serien er designet til at klippe græs hjemme. Et Wi-Fi-hjemmenetværk er nødvendigt for driften, og anti-DDoS-beskyttelse kan konfigureres af brugerne via routerindstillingerne.

1. Tænd for Bluetooth på din telefon.
2. Scan QR-koden på GOAT, eller vælg GOAT manuelt i appen.

1. Følg instruktionerne i appen for at fuldføre Bluetooth-forbindelsen og Wi-Fi-forbindelsen.

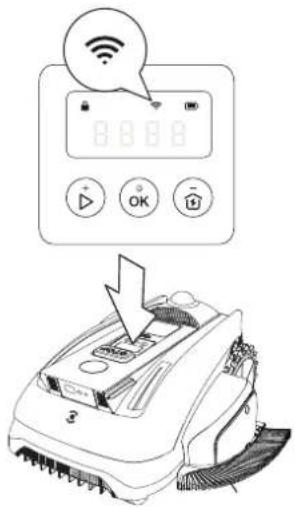

2. på GOAT's paneldisplay vil lyse op, när forbindelsen er oprettet.

Hvordan frigør du din GOAT?

Ved at tillade binding til én app-konto kan din GOAT i øjeblikket ikke bindes til en anden app-konto, før den bliver frigjort. Du kan frigøre din GOAT i appen. Du kan være sikker på, at ved at udføre denne operation, vil arbejdsdata som f.eks. tidsplaner for din GOAT ikke blive slettet. Du kan også annullere kontoen ved at klikke på den lille trekant ved siden af GOAT-navnet for at slette den.

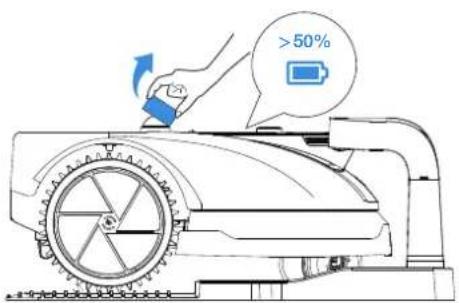

3.4 Gør GOAT klar til brug

1 Placer GOAT på ladestationen til opladning. GOAT tændes automatisk. PIN-koden skal bruges, hver gang GOAT tændes.
② Fjern LiDAR-dækslet fra din GOAT, og opbevar det korrekt.

>50%

Bemaerk:

• på GOAT's panel blinker hvidt og viser det aktuelle batteriniveau på skærmen.
• Batteriniveauet skal være højere end 50 % før start.

4. Kortlæg din have

4.1 Bemærkninger før kortlægning

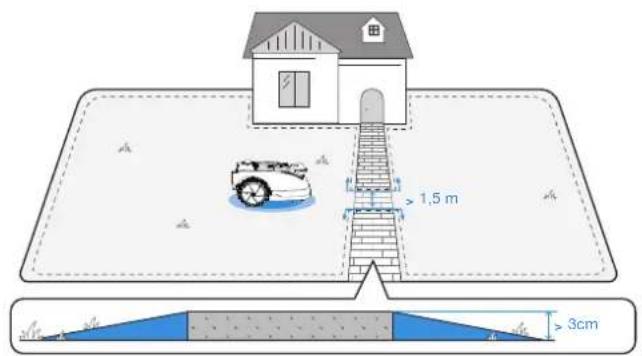

- Hvis din græsplæne er delt i to dele af en vej med en højde på mere end 3 cm (1,18"), kan du placere et objekt med en rampe (f.eks. en opkørselsmåtte), der er lige så høj som vejen og bredere end 1,5 m (4,92'), før du kortlægger, for at skabe en sti, der forbinder de to dele, når du kortlægger.

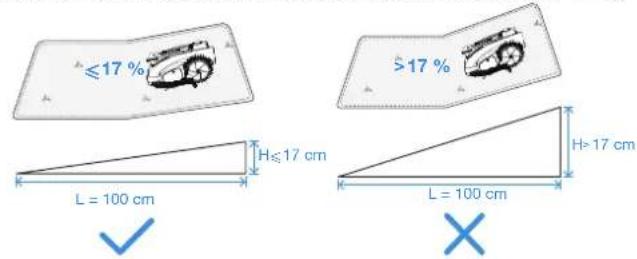

- Opret ikke den virtuelle grænse på en skråning, der overstiger 17 %.

≤17 % >17 % H≤17 cm L = 100 cm H>17 cm L = 100 cm ✓ ×

Bemærk: Hvis GOAT skal passere gennem en smal passage, skal du sikre dig, at passagens minimumsbredde er større end 0,8 m (2,62').

> 0,8 m (2,62°)

- Sørg for, at drejevinklen er større end 90°.

> 90° < 90°

4.2 Opret et kort

4.2.1 Indstil den virtuelle grænse

① Afgrænsningstyper

Forskellige typer afgrænsninger definerer omridset af din græsplæne, f.eks. hække, hegn og afvandingsgrøfter. For forskellige typer fysiske grænser anbefales det, at du er opmærksom på afstanden mellem GOAT og grænsen, når du fjernstyrer GOAT, for at opnå de bedste klipperesultater.

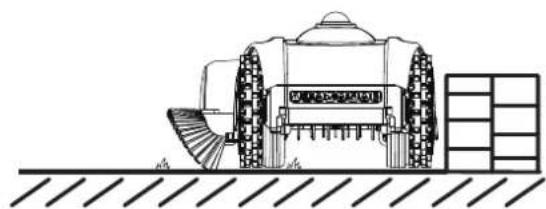

- Barrierer

Mure eller hegn, der hæver sig mere end 5 cm (1,97") over jordniveau. Anbefaling: Når du kortlægger langs denne type afgrænsning, skal du fjernstyre GOAT, så den følger barrierens kant tæt.

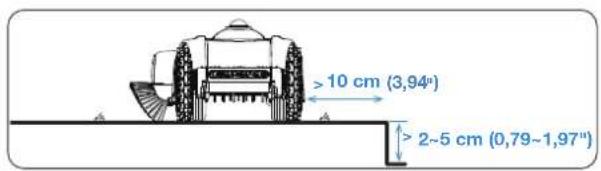

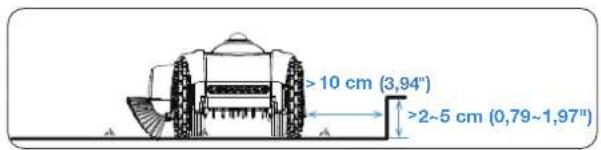

- Begrænsede områder

Trin med en højde på 2 cm\~5 cm (0,79"\~1,97") over jordniveau. Konkave overflader, der er lavere end den omgivende jord. Anbefaling: Når du kortlægger, skal du holde GOAT ca. 10 cm væk fra denne type afgrænsning.

>10 cm (3,94") >2~5 cm (0,79~1,97")

>10 cm (3,94") >2~5 cm (0,79~1,97")

- Flade grænser

Flade vejoverflader i niveau med græsplænen.

Anbefaling: Når du kortlægger langs denne type grænse, skal du forlænge kortlægningsstien lidt udad.

• Byg kortet i dagtimerne under optimalt sollys.
• Sørg for, at din GOAT kobler sig korrekt til ladestationen, og starter derfra.

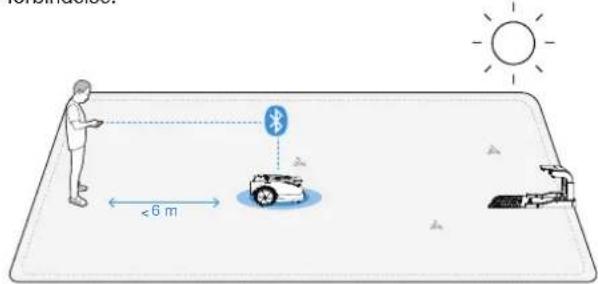

• Hold dig tæt på GOAT inden for 6 m (19,69') for at få en stabil Bluetooth-forbindelse.

1. Tryk for at starte kortlægningen på APP'en. GOAT forlader automatisk ladestationen.
2. Når GOAT har forladt stationen, skal du bruge 📄 APP'en til at styre dens bevægelse.
3. Kør GOAT til grænsen og placer den ved et passende startpunkt, og tryk derefter for at starte kortlægningen.
4. Kontrollér GOAT langs grænsen ved at følge anbefalingerne i kapitlet "Grænsetyper".
5. Når GOAT nærmer sig startpunktet, vises knappen END på APP'en. Tryk for at lukke grænsen og generere kortet.

③ Funktionsknap under kortlægning

A Denne funktion bliver tilgængelig, når GOAT registrerer en klar grænse mellem græs- og ikke-græsarealer. Knappen blinker for at vise, at den er tilgængelig.

Tryk på den, og GOAT vil automatisk følge grænsen, indtil den bliver uklar.

*Overvåg GOAT og skift til manuel tilstand, hvis den automatiske kortlægning ikke er som forventet.

Denne funktion gør det muligt for GOAT at vende den seneste kortlægningssti.

Tryk og hold knappen nede, indtil GOAT vender tilbage til det punkt, hvor den skal stoppe med at bakke.

Du kan udforske flere kortlægningsfunktioner i appen. Du kan gå ind i Map Editing, når kortet er færdigt.

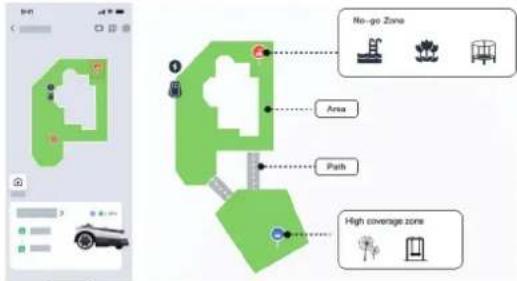

① Funktioner til redigering af kort

- Område

Et arbejdsområde, som du kan tilføje, slette, flette eller opdele. Det første område er den grænse, du lige har trukket ved at fjernstyre GOAT.

• Sti

En forbindelse mellem to områder.

En sti kan oprettes manuelt ved hjælp af funktionen Tilføj sti eller genereres automatisk, når du opretter et nyt område ved at starte fra et område og nå startpunktet for et andet.

- Forbudsområde

En zone, som GOAT ikke vil ind i.

Det er nødvendigt at oprette forbudsområder for objekter som blomsterbede, trampoliner, køkkenhaver, hævede trærødder, synlige kabler og skråninger, der overstiger 45 %.

Du kan oprette et forbudsområde og styre GOAT til at tegne en grænse omkring området - ligesom når du opretter et kort, inklusive indstilling af start- og slutpunkt.

Bemærk:

Det anbefales at holde grænserne for forbudsområdet 30 cm væk fra farlige områder, som f.eks. damme eller klipper.

• Højt dækningsområde

For at sikre en omfattende klippeoplevelse er GOAT udstyret med følsomme sensorer til undgåelse af flere forhindringer. Nogle gange kan funktionen for undgåelse af forhindringer blive udløst af højere objekter som mælkebøtter eller vildt græs. Denne funktion gør det muligt at oprette områder for undgåelse af forhindringer, så GOAT kan klippe glat gennem disse planter.

Bemærk:

Hvis det vilde græs dækker et stort område, anbefales det at bruge en skubbeklipper til at klippe med.

• Kort

Det involverer funktioner som ændring af kort, backup, sletning og gendannelse.

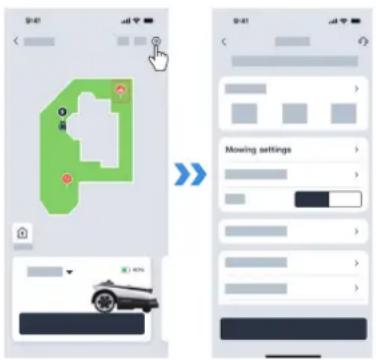

② Indstillinger for klipning

- Indstilling af klippeparametre

Når kortlægningen er afsluttet, kan du indstille klippeparametre såsom klipperetning, klippehastighed og klippehøjde. Der kan tildeles forskellige parametre til hvert område, så du kan skabe den optimale klippeplan for din plæne.

- Indstillinger for afgrænsningstype

Se kapitlet "Grænsetyper". Som standard følger GOAT nøje den oprindelige sti, der blev registreret under kortlægningen.

Du kan også vælge afgrænsningssektioner som f.eks. barrierer eller flade afgrænsninger, som beskrevet i "Afgrænsningstyper".

Vælg disse sektioner i appen, og aktivér den adaptive tilstand. Det gør det muligt for GOAT at identificere den faktiske kant mellem græs og ikke-græs på en intelligent måde og udvide klippedækningen.

Anbefaling for indstilling af klippehøjde
Grashøjde Indstilling af klippehøjde
7-10cm (2.8"-3.9")	5-8cm (2.0"-3.2")(klip 2cm / 0.8")
4-7cm (1.6"-2.8")	3-6cm (1.2"-2.4")(klip 1cm / 0.4")

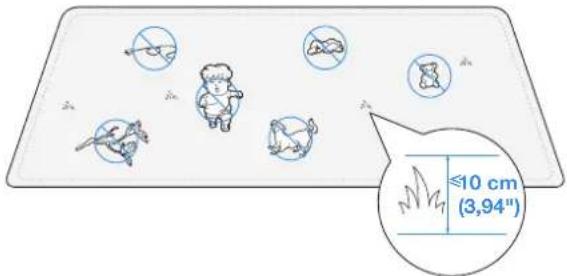

5. Tidspunkt for klipning

• Klip græsplænen til en højde på højst 10 cm (3,94") med din manuelle GOAT, og fjern alle forhindringer, herunder løst affald, bunker af blade, legetøj, kabler og sten.
• Lad ikke dine børn lege på plænen, mens din GOAT klipper.

- GOAT sætter klipningen på pause, når det regner, eller batteriet er fladt, og genoptager automatisk klipningen bagefter.

Bemærk: Regnforsinkelsestiden kan justeres i Indstillinger.

5.2 Manuelt udløste opgaver

• Auto

Tryk og vælg skæresekvensen for området. GOAT begynder at klippe hele området. Når den logiske klipning inden for området er afsluttet, klipper den langs grænserne, herunder grænserne for området og forbudsområdet.

Denne funktion kan også udløses fra GOAT's panel.

- Område

Tryk og vælg areal til græsslåning. GOAT begynder at klippe de valgte områder. Når den logiske klipning inden for disse områder er afsluttet, klipper den langs deres grænser, herunder grænserne for området og forbudsområdet.

- Trim

Tryk og vælg de kanter, der skal trimmes, inklusive dele af grænserne for området og forbudsområder.

• For at sikre optimal trimming klipper GOAT så tæt på kanten som muligt. Når du vælger trimmegrænser, skal du undgå områder med genstande, der kan blive beskadiget.
• Når trimmeren er i gang, og systemet registrerer en person i nærheden, stopper trimningen. Hold mindst 2 meters afstand til GOAT under drift.
• For at reducere slid forårsaget af hyppige starter og stop holder trimmeren ikke op med at rotere mellem opgaverne, hvis trimningen er ufuldstændig. I stedet skifter den til en lavhastighedstilstand, som er mindre effektiv til at klippe græs, indtil den når det næste opgaveområde.
• For at sikre optimal klippeydelse arbejder GOAT med en ganghastighed på 0,2 m/s under klipning.
• Manuel

Tryk for at skifte til manuel tilstand, så GOAT kan klippe eller trimme under Bluetooth-kontrol.

Bemærk:

Hold dig inden for 6 m af GOAT for at opretholde en effektiv Bluetooth-forbindelse.

5.3 Planlæg udløste opgaver

For at beskytte nataktive dyr kan der indstilles perioder, hvor der ikke arbejdes. Som standard er dette tidsrum 19.00-7.00. Tryk for at justere perioden efter behov.

- Tid for automatisk slåning

Du kan indstille en klippeplan, hvis det er nødvendigt. GOAT klipper derefter automatisk i henhold til planen.

6. Vedligeholdelse

For at få en bedre ydeevne og en længere levetid for din GOAT skal du vedligeholde den korrekt og udskifte slidte dele efter behov.

6.1 Rutinemæssig vedligeholdelse

① Anbefalet hyppighed

Del	Frekvens
LiDAR-sensor Tørres af hver uge
Al-kamera på forsiden Tørres af hver eller hver 2. uge
ToF-sensor Tørres af hver eller hver 2. uge
Klinger Udskiftes hver 4. til hver 6. uge
Trimmer Line Udskiftes hver 4.til hver 8. uge
Trimmerbørste Udskiftes hver 4.til hver 8. uge

Bemærk: Brug kun det originale batteri eller et batteri af samme model som specificeret af ECOVACS.

• Sluk altid din GOAT før vedligeholdelse.
• Brug altid beskyttelseshandsker, især når du udskifter klingerne.
• Dæk LiDAR-sensoren til, når du udskifter klingerne eller rengør maskinen, før du vender GOAT.

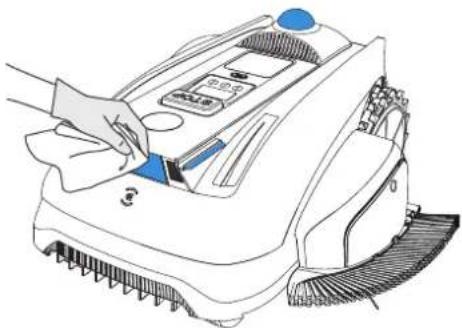

① Trin for rengøring af de vigtigste dele

• Rengør klingeskiven og hjulene med en børste, og tør de øvrige dele af med en ren, tør klud.
• Rengør trimmerens konstruktion med en børste eller klud.
• Brug IKKE rengöringsspray eller rengöringsmidler.
• Brug IKKE en højtryksrenser, da den kan beskadige de elektroniske komponenter.

② Udskiftning af Trimmer Line

1. Tryk og hold i 5 sekunder, eller sluk for GOAT, for at gå i vedligeholdel-sestilstand.
2. Løsn og fjern skruerne på Trimmer Linje-dækslet.
3. Klem klemmerne på begge sider af dækslet, og træk dækslet ud.
4. Fjern den gamle rulle, monter den nye, og træk Trimmer Line ud af hullet.
5. Luk dækslet, og spænd skruerne.
6. Hold line-release-knappen nede, og forlæng Trimmer Line med 3-5 cm.

1

↓

③ Udskiftning af trimmermodulbørste

Hvis trimmerbørsten er deformeret, skal du trykke trimmerbørstens clips ned for at fjerne børsten. Sæt derefter den nye børsteclips ind i trimmerhuset, indtil den klikker på plads.

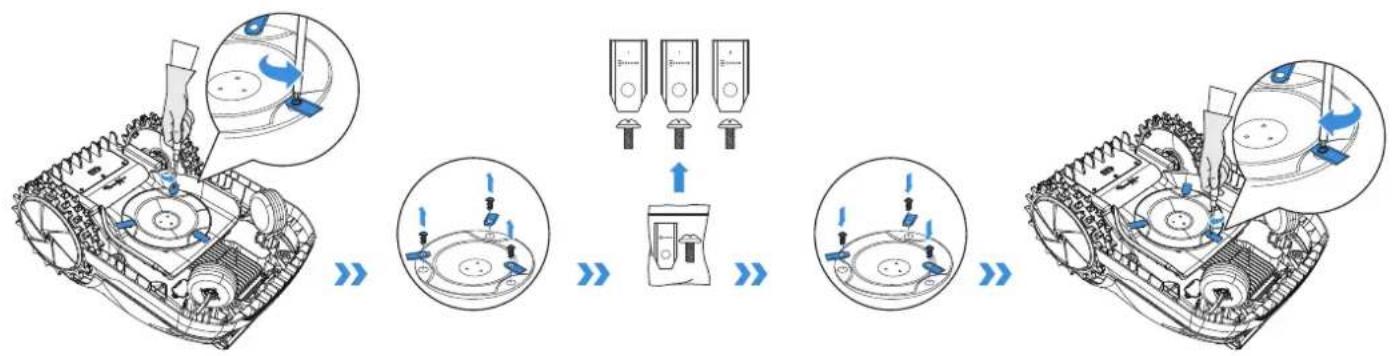

④ Udskiftning af klinger

1. Løsn og fjern skruerne og klingerne med en skruetrækker.
2. Monter de nye klinger og skruerne, og sørg for, at klingerne kan dreje frit.
3. Brug kun klinger produceret af ECOVACS og nye skruer, når du monterer klingerne.

Ved langtidsopbevaring skal GOAT oplades hver 6. måned. Den begræn- sede garanti dækker ikke batteriskader forårsaget af overafladning. Batteriet kan IKKE oplades, når omgivelsestemperaturen er over 40 °C/104 °F eller under 5 °C/41 °F. Den anbefalede temperatur for GOAT-drift er mellem 5-40 °C/41\~104 °F Opbevaringstemperaturområdet er -20-75 °C/-4\~167 °F.

Bemærk: Levetiden for GOATs batteri afhænger af, hvor ofte man bruger det, og hvor mange timer man bruger det. Det kan ikke genoplades separat, og skal oplades via GOAT. Bortskaf IKKE brugte eller defekte batterier uden videre. Spørg din lokale myndighed til råds.

6.3 Sæsonbestemt vedligeholdelse

① Vinteropbevaring

1. Sluk for din GOAT, när den er fuldt opladet.
2. Rengør GOAT grundigt, og sæt LiDAR-sensordækslet på.
3. Tag strømadapteren ud af ladestationen.
4. Markér placeringen af ladestationen, så du kan bruge den som reference i næste arbejdssæson.
5. Opbevar GOAT på et köligt, godt ventileret og tört sted væk fra direkte sollys.

Bemærk: Det er nødvendigt at sætte ladestationen i den oprindelige position for at kunne arbejde i en ny sæson. Ellers kan det føre til lokaliseringsfejl, eller at kortet bliver ugyldigt.

② Genstart om foråret

1. Saml stationen, og sæt den tilbage, hvor den var i sidste arbejdssæson.
2. Kontrollér, at klingerne er skarpe, at Trimmer Line og børsten er i orden, og udskift dem om nødvendigt.
3. Tænd for din GOAT, og test, om den er forbundet med appen og fungerer korrekt.

7. Fejlfinding

Hvis der er noget galt med din GOAT, når du arbejder, kan du se i tabellen nedenfor. ECOVACS HOME-appen sender også detaljerede meddelelser om problemer. Kontakt vores kundeservice, hvis problemerne fortsætter.

Problem	Fejlkode Årsag Løsning
Indikatorlampen på la-destationen lyser IKKE.	/	Der er ingen strømforsyning, eller strømmen og spændingen er ustabil.	1. Sørg for, at ladestationen er korrekt tilsluttet en strømforsyning, og at stikket er sat i en passende stikkontakt.
GOAT stopper inden for arbejdsområdet.	/	GOAT kan ikke koble sig til ladestationen.	1. Sørg for, at ladestationen er sluttet til en strømforsyning. Indikatorlampen skal lyse konstant blåt.2. Kontrollér, om den reflekterende film på ladestationen er blokeret.3. Tjek, om der er forhindringer i nærheden af ladestationen, og fjern dem om nødvendigt.4. Sørg for, at ladestationen er installeret korrekt. Hvis ikke, skal du geninstallere den korrekt.
	E621E622E623E627	GOAT er løftet eller sidder fast i lang tid.	1. Det anbefales at slukke for GOAT for at undgå skader og derefter stille den tilbage på en plan græsplæne.2. Hvis GOAT registrerer, at problemet er løst, forsvinder fejlkoden.3. Hvis fejlkoden stadig vises, skal du slukke for GOAT og kontrollere, om der er forhindringer eller forhold, der kan få den til at sidde fast.4. Fjern eventuelle forhindringer, der kan få GOAT til at sidde fast, eller opret et forbudsområde.5. Hvis der fortsat er fejl i flytningen, skal du kontrollere/placere GOAT tilbage på ladestationen og genstarte den.
Trimmermodulet funge-rer ikke godt.	E613	Trimmermodulet kan ikke rotere normalt.	Brug handsker, og vær opmærksom på driftssikkerheden.1. Tjek, om modulet er blokeret af afklippet græs, og hjælp med at genoprette normal rotation.2. Juster afgrænsningen for at forhindre GOAT i at kollidere med hårde objekter ved plænegraensen.
GOAT holder op med at fungere og vender tilbage til ladestationen.	E674	Batteriets temperatur er uden for området.	1. Placer GOAT i et område med en passende temperatur, eller vent, indtil batteriets temperatur er normal igen.2. Genstart GOAT.
	E641E642	LiDAR-sensorens temperatur er uden for området.	1. Placer GOAT i et område med en passende temperatur, eller vent, indtil temperatur vender tilbage til er normal.2. Genstart GOAT.
	E643	Der er en fejl i positioneringen.	1. Kontrollér/placer GOAT tilbage på ladestationen, og genstart den.2. Genstart GOAT.
	/ Batterispændingen er lav. Vent, til batteriet er fuldt opladet.
	/	Regnsensoren udløses, eller det er afslutningen på en planlagt opgave.	Normalt fænomen, vent, indtil opgaven genoptages, eller du kan ændre regnforsinkelsesindstillingen eller -tiden på app'en.
GOAT fungerer ikke på det rigtige tidspunkt.	/	Tiden for GOAT er ikke korrekt, eller tidszonen er ikke korrekt.	Kontrollér, om indstillingerne er korrekte.
	/	GOAT starter automatisk genoptagelse af klipningen som følge af f.eks. genopladning eller regnforsinkelse.	Du kan også indstille perioden for "Dyrebeskyttelse" på app'en for at begrænse den tid, GOAT kan fungere.
Andre problemer eller situationer.	/	Andre unormale fænomener.	1. Du kan tjekke fejlmeddelelsen på app'en for at få detaljerede oplysninger.2. Lös problemet, hvorefter du kan genstarte GOAT for at genoptage opgaven.3. Hvis problemet stadig eksisterer, bedes du kontakte kundeservice.

1. Tekniske specifikationer

Basisinformation	Produktnavn Robotplæneklipper
	Model	ECOVACS GOAT O1200 LiDAR PRO
		MR2508/ MR2508A/ MR2508B
	Mærke ECOVACS
	Dimensioner:Længde (mm) × Bredde (mm) × Højde (mm)	600*479*304(23.62"*18.86"*11.97)
	Nettovægt (kg) (batteri inkluderet) 13(28.66lb)
ECOVACS GOAT-parametre	Nominel spænding	18V ===
	Arbejdskapacitet ( m^2 )	1200(3/10 acre)
	Klippebredde (cm)	22 (8.66")
	Trimmebredde (cm) 18(7.09")
	Klippehøjde (cm) 3-8 (1.2"-3.2")
	Opladningstid (min.) 70
Stojemissioner	Målt lydeffektniveau LWA 61 dB(A)
	Usikkerheder vedrørende lydeffekt KWA	3 dB(A)
	Lydtryksniveau LPA 53 dB(A)
	Usikkerheder vedrørende lydtryk KPA 3 dB(A)
TrimmerStojemissioner	Målt lydeffektniveau LWA 81 dB(A)
	Usikkerheder vedrørende lydeffekt KWA	3 dB(A)
	Lydtryksniveau LPA 73 dB(A)
	Usikkerheder vedrørende lydtryk KPA 3 dB(A)
ForbindelseFrekvensområde	Bluetooth® 2400 MHz ~ 2483,5 MHz
	Wi-Fi 2400 MHz ~ 2483,5 MHz
MAX. radiofrekvent effekt	Bluetooth® ≤20 dBm
	Wi-Fi ≤20 dBm
Kørende motor	Nominel hastighed (o/min) 30.4
	Tophastighed (o/min) 43.4
Klingemotor Hastighed (o/min)	2250
Trimmermotor	Hastighed (o/min) 8500
Batteri (GOAT)	Batteritype Lithium-ion
	Nominel spænding 18V	---
	Batterikapacitet 5200mAh
Strømforsyning	Model af forsyningsenhed GM95-210300-2DG/ GM95-210300-SDG/ GM95-210300-3DG
	Indgangsspænding 100-240~ 50-60Hz
	Udgangsspænding 21V	---
	Udgangsstrøm 3A
Station	Model	CH2492D
	Indgangsspænding 21V	---
	Indgangsstrøm	3A
	Udgangsspænding 21V	---
	Udgangsstrøm	3A

Bemærk: Tekniske og designmæssige specifikationer kan ændres med henblik på løbende produktforbedringer.
Udforsk mere tilbehør på https://www.ecovacs.com/global.
