BRUGSANVISNING PAAP 12 E5 PARKSIDE

Batteridrevet poleringsværktøj

Oversættelse af den originale driftsvejledning

GB MT

Før du læser, vend siden med billeder frem og bliv bekendt med alle apparatets funktioner.

Sikkerhedsanvisninger......188

Sikkerhedsanvisningernes betydning.... 188

Billedtegn og symboler...... 189

Generelle advarsler for elværktøjer....189

Påsætning og skift af påsætningsstykke.... 195

Montering af det ekstra håndtag.... 195

Kontrol af batteriets ladningstilstand...... 195

Oplad batteriet.... 196

Isætning og udtagning af batteriet.... 196

Drift.... 196

Sikring af arbejdsemne...... 196

Tænd og sluk....196

Udbedring.... 196

Polering.... 197

Transport.... 197

Bortskaffelse/miljøbeskyttelse....198

Anvisninger for bortskaffelse af genopladelige batterier.... 198

Fejlsøgning....199

Service....199

Garanti....199

Oversættelse af den originale EU-overensstemmels-eserklæringen.... 202

Eksploderet tegning...... 207

Indledning

Tillykke med købet af din nye batteridrevne reparationspolermaskine (herefter apparatet eller elværktøjet).

Med købet har du besluttet dig for et førsteklasses apparat. Dette appa- rat blev testet under produktionen og underkastet en kvalitetstest til sidst.

Dermed er produktets funktionsevne sikret.

Betjeningsvejledningen er en del af dette apparat. Den indeholder vigtige anvisninger til sikkerhed, brug og bortskaffelse. Læs betjeningsvejledningen omhyggeligt igennem. Gør dig fortrolig med betjeningsdelene og korrekt brug af apparatet. Anvend kun apparatet som beskrevet og kun til de anførte anvendelsesområder. Opbevar betjeningsvejledningen sikkert og udlever alle dokumenter, hvis apparatet gives videre til tredjepart.

Dette elværktøj anvendes som slibe- og polermaskine.

Arbejdsopgaver som pudsning, trådbørstning, skæring eller udskæring må ikke udføres med dette elværktøj. Bearbejd ikke materialer, som in-

deholder sundhedsskadelige stoffer (f.eks. asbest eller bly).

Brug kun apparatet i tørre rum.

Enhver anden anvendelse, som ikke er udtrykkeligt tilladt i denne betjeningsvejledning, kan udgøre en alvorlig fare for brugeren og medføre skader på apparatet. Brugeren af apparatet er ansvarlig for ulykker eller skader på andre mennesker eller deres ejendom. Apparatet er kun beregnet til privat brug. Det er ikke konstrueret til erhvervsmæssig brug. Ved erhvervsmæssig brug bortfalder garantien. Producenten er ikke ansvarlig for skader, som skyldes ikke-formålsbestemt anvendelse, eller som skyldes forkert betjening.

Dette produkt er en del af

X 12 V TEAM-serien og kan anvendes sammen med genopladelige batterier fra X 12 V TEAM-serien. De genopladelige batterier fra

X 12 V TEAM-serien må kun oplades med opladere fra X 12 V TEAM-serien.

Leverede dele/tilbehør

Pak apparatet ud og kontrollér de leverede dele.

- Batteridrevet poleringsværktøj

- Opbevaringskuffert

- Polertallerken

- 2× Polerpad (12, 13)

- Kunstpels

- 5× Slibepapir

- oversættelse af den originale brugsanvisning

- Genopladeligt batteri og oplader med betjeningsvejledning

Oversigt

Billeder af produktet fin- der du på den forreste og bageste udfoldningsside.

1 Værktøjsholder

2 Spindellås

3 Holder til ekstra håndtag

4 Gearvalgkontakt

5 Ladetilstandsvisning på apparatet

6 Håndtag

7 Batteri

8 Batterioplåsning

9 Tænd-/sluk-kontakt

10 Startspærre

11 Polertallerken

12 Polerpad, orange

13 Polerpad, sort

14 Slibepapir

15 Kunstpels

16 Ekstra håndtag

17 Oplader

18 Opbevaringskuffert

Funktionsbeskrivelse

I det følgende beskrives betjenings-delenes funktion.

Tekniske data

Batteridrevet poleringsværktøj

PAAP 12 E5

Mærkespænding U .... 12 V =

Nominel hastighed n

- 1. trin .... 0-2800 min ^-1

-2. trin 0-8300 min ^-1

Vægt med genopladeligt batteri ≈ 0,8 kg

Værktøjsholder M6

Polertallerken .... ≤∅75 mm

Lydtrykniveau ( L_pA )

81,6 dB; K_pA = 3 dB

Lydeffektniveau ( L_WA )

89,6 dB; K_WA=3 dB

Vibration ( a_h )

Udbedring

- Håndtag ...... 2,129 m/s ^2 ; 1,5 m/s ^2

– Ekstra håndtag 3,023 m/s ^2 ; 1,5 m/s ^2

Polering

– Håndtag ...... 1,848 m/s ^2 ; 1,5 m/s ^2

– Ekstra håndtag 2,471 m/s ^2 ; 1,5 m/s ^2

Batteri .....Li-Ion

Temperatur .... ≤50 °C

- Opladning 4–40 °C

- Drift ...... -20–50 °C

- Opbevaring 0–45 °C

Dette produkt er en del af X 12 V TEAM-serien og kan anvendes sammen med genopladelige batterier fra X 12 V TEAM-serien. De genopladelige batterier fra X 12 V TEAM-serien må kun oplades med opladere fra X 12 V TEAM-serien.

Dette produkt kan kun anvendes med følgende genopladelige batterier: PAPK 12 A3, PAPK 12 A4, PAPK 12 B3, PAPK 12 B4, PAPK 12 D1, PAPK 12 D2, PAPK 12 5.0 A1

Vi anbefaler, at du oplader disse batterier med følgende opladere: PLGK 12 A2, PLGK 12 A3, PLGK 12 B2, PDSLG 12 A2, PLGK 12 6.0 A1

Tekniske data af genopladeligt batteri og oplader: Se den separate vejledning.

Sikkerhedsan- visninger

Dette afsnit beskriver de grundlæggende sikkerhedsanvisninger ved brug af apparatet.

⚠ ADVARSEL! Personskader og materielle skader pga. uhensigtsmæssig anvendelse af det genopladelige batteri. Følg sikkerhedsanvisninger og henvisninger vedrørende opladning og korrekt brug i betjeningsvejledningen til dit genopladelige batteri og din oplader i serien X 12 V TEAM. Du kan finde en detaljeret beskrivelse af opladningen og yderligere oplysninger i den separate betjeningsvejledning.

Sikkerhedsanvisningernes betydning

⚠️ FARE! Hvis du ikke overholder denne sikkerhedsanvisning, sker der et uheld. Dette resulterer i alvorlige kvæstelser eller dødsfald.

⚠ ADVARSEL! Hvis du ikke overholder denne sikkerhedsanvisning, sker der muligvis et uheld. Dette resulterer muligvis i alvorlige kvæstelser eller dødsfald.

▲ FORSIGTIG! Hvis du ikke overholder denne sikkerhedsanvisning, sker der et uheld. Dette resulterer muligvis i lettere eller moderate kvæstelser. BEMAERK! Hvis du ikke overholder denne sikkerhedsanvisning, sker der et uheld. Dette resulterer muligvis i materielle skader.

Billedtegn og symboler Billedsymboler på apparatet

Dette produkt er en del af X 12 V TEAM-serien og kan anvendes sammen med genopladelige batterier fra X 12 V TEAM-serien. De genopladelige batterier fra X 12 V TEAM-serien må kun oplades med opladere fra X 12 V TEAM-serien.

Læs betjeningsvejledningen

Bær øjenbeskyttelse

Drejeretningen (Polertallerken)

Elektriske apparater må ikke bortskaffes som husholdningsaffald.

Startspærre

Generelle advarsler for elværktøjer

▲ ADVARSEL! Læs alle sikkerheds- advarsler, anvisninger, illustrationer og specifikationer, der følger med dette elværktøj. Hvis ikke alle neden- stående instruktioner følges, kan der opstå elektrisk stød, brand og/eller al- vorlige kvæstelser. Gem alle advars- ler og anvisninger til fremtidig brug. Begrebet "elværktøj" i advarslerne re- fererer til dit lysnettilsluttede (kabel- forbundne) elværktøj eller batteridrev- ne (kabelfrie) elværktøj.

1. SIKKERHED PÅ ARBEJDSOM-RÅDET

a) Hold arbejdsområdet rent og godt oplyst. Rodede eller mørke områder er en kilde til ulykker.

b) Betjen ikke elværktøjer i eksplosive omgivelser, f.eks. i nærheden af antændelige væsker, gasser eller støv. Elværktøjer frembringer gnister, der kan antænde støv eller dampe.

c) Hold børn og omkringstående personer på afstand, når elværktøjet er i brug. Forstyrrelser kan medføre tab af kontrol.

1. ELEKTRISK SIKKERHED

a) Stik på elværktøjet skal passe til stikkontakten. Stikket må aldrig modificeres på nogen måde. Anvend ikke adapterstik i forbindelse med jordforbundne elværktøjer. Når stikket ikke er modificeret og stikkontakten passer, reduceres risikoen for elektrisk stød.

b) Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Der er en øget risiko for elektrisk stød, hvis din krop er jordforbundet.

c) Udsæt ikke elværktøjet for regn eller våde forhold. Hvis der trænger vand ind i elværktøjet, øges risikoen for elektrisk stød.

d) Misbrug ikke ledningen. Brug aldrig ledningen til at bære eller trække elværktøjet eller til at trække stikket ud af stikkontakten. Hold ledningen på afstand af varme, olie, skarpe kanter eller bevægelige dele. Beskadige-de eller sammenfiltrede ledninger øger risikoen for elektrisk stød.

e) Når elværktøjet anvendes udenfor, skal der benyttes en forlængerledning, der er egnet til udendørs brug. Brug af en ledning, der er egnet til udendørs brug, reducerer risikoen for elektrisk stød.

f) Hvis det ikke kan undgås at bruge elværktøjet i et fugtigt område, skal der anvendes en fejlstrømsafbryder (RCD). Brug af en fejlstrømsafbryder reducerer risikoen for elektrisk stød.

3. PERSONSIKKERHED

a) Vær opmærksom, overvej di- ne handlinger, og brug din sun- de fornuft, når du betjener et el- værktøj. Anvend ikke elværktø- jet, hvis du er træt eller påvir- ket af stoffer, alkohol eller medi- kamenter. Et øjebliks uopmærk- somhed under brugen af elværk- tøjet kan medføre alvorlige per- sonskader.
b) Anvend personlige værnemidler. Bær altid øjenværn. Beskyttelsesudstyr som f.eks. en støvmaske, skridsikre sko, beskyttelseshjelm eller høreværn, der anvendes ved behov, reducerer personskader.
c) Undgå utilsigtet start. Sørg for, at kontakten står i off-stilling, inden du forbinder værktøjet til strømkilden og/eller batteripakken eller tager det op eller bærer det. Hvis man bærer elværktøjet med fingeren på kontakten eller sætter strøm til et elværktøj med tændt kontakt, er der risiko for ulykker.
d) En eventuel indstillingsnøgle eller skruenøgle skal fjernes, inden der tændes for elværktøjet. En skruenøgle eller en nøgle, der er fastgjort på en roterende del af elværktøjet, kan medføre personskade.
e) Ræk ikke for højt op med værktøjet. Sørg altid for godt fodfæste og god balance. Så har du bedre kontrol over elværktøjet i uventede situationer.

4. BRUG OG PLEJE AF ELVÆRK-T∅JET

f) Sørg for passende beklædning. Bær ikke løstsiddende tøj eller smykker. Hold hår og tøj på afstand af bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan sætte sig fast i bevægelige dele.
g) Hvis der er installeret anordninger til tilslutning af støvudsugnings- og opsamlingsanlæg, skal det sikres, at disse er til-sluttet og anvendes korrekt. Brug af støvopsamling kan reducere støvrelaterede farer.
h) Fortrolighed, du opnår ved hyppig brug af værktøjet, må ikke få dig til at se stort på og ignorere sikkerhedsprincipperne for værktøjet. En uforsigtig handling kan forårsage alvorlig skade i løbet af en brøkdel af et sekund.
a) Pres ikke elværktøjet. Benyt det rigtige elværktøj til det pågældende anvendelsesformål. Med det rigtige elværktøj udføres arbejdet bedre og mere sikkert med den hastighed, som værktøjet er konstrueret til.
b) Anvend ikke elværktøjet, hvis kontakten ikke tænder og slukker for det. Et elværktøj, der ikke kan styres med kontakten, er farligt og skal repareres.
c) Adskil stikket fra strømkilden og/eller fjern batteripakken fra elværktøjet (hvis den kan tages af), før du foretager indstillinger, skifter tilbehør eller opbevarer elværktøjet. Sådanne forebyg-gende sikkerhedsforanstaltninger reducerer risikoen for, at elværktø-jet starter ved et uheld.
d) Opbevar det ubenyttede elværktøj uden for børns rækkevidde, og lad ikke personer, der ikke

er fortrolige med elværktøjet eller denne vejledning, betjene elværktøjet. Elværktøjer er farlige, hvis de anvendes af uerfarne brugere.

e) Vedligehold elværktøj og tilbehør. Kontrollér, om bevægelige dele er fejljusteret eller binder, om dele er gået i stykker, eller om andre forhold kan påvirke elværktøjets funktion. Hvis elværktøjet er beskadiget, skal det repareres inden brug Mange ulykker skyldes dårligt vedligeholdte elværktøjer.

f) Hold skæreværktøjer skarpe og rene. Godt vedligeholdte skære-værktøjer med skarpe skærekanter har mindre tendens til at binde og er nemmere at kontrollere.

g) Anvend elværktøjet, tilbehøret og værktøjsbits etc. i overensstemmelse med denne vejledning, idet du tager hensyn til arbejdsforholdene og det pågældende arbejde, der skal udføres. Hvis elværktøjet anvendes til andre end de tilsigtede formål, kan der opstå farlige situationer.

h) Hold håndtag og gribeflader tørre, rene og fri for olie og smørefedt. Glatte håndtag og gribeflader forhindrer sikker håndtering af og kontrol over værktøjet i uventede situationer.

1. BRUG OG PLEJE AF BATTERI- VÄERKT∅JET

a) Foretag kun opladning med den oplader, der er angivet af producenten. En oplader, der er egnet til én batteripakketype, kan medføre brandfare, hvis den anvendes med en anden batteripakketype.

b) Anvend kun elværktøj sammen med de dertil beregnede batteripakker. Brug af andre batteri-

c) Når batteripakken ikke er i brug, skal den holdes på afstand af andre metalgenstande som f.eks. papirclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, der kan etablere en forbindelse mellem poler. Hvis batteripolerne kortsluttes, kan det medføre forbrændinger eller brand.

d) I tilfælde af misbrug kan der slippe væske ud af batteriet; undgå kontakt. Hvis der opstår kontakt ved et uheld, skal der skylles efter med vand. Hvis væsken kommer i kontakt med øj-nene, skal der desuden søges lægehjælp. Væskeudslip fra batteriet kan medføre irritation eller for-brænding.

e) Batteripakker eller værktøjer, der er beskadiget eller modifi- ceret, må ikke anvendes. Beska- digede eller modificerede batteri- er kan være uberegnelige og med- føre brand, eksplosion eller risiko for personskade.

f) Udsæt ikke batteripakker eller værktøj for ild eller for høje temperaturer. Ild eller temperaturer over 130 °C kan medføre eksplosion.

g) Følg alle anvisninger til opladningen, og oplad ikke batteripakken eller værktøjet uden for det temperaturområde, der er angivet i vejledningen. Forkert opladning eller opladning ved temperaturer uden for det angivne område kan beskadige batteriet og øge risikoen for brand.

1. VEDLIGEHOLDELSE

a) Få dit elværktøj vedligeholdt af kvalificerede reparatører, der

udelukkende anvender identiske reservedele. Derved opretholdes sikkerheden for elværktøjet.

b) Udfør aldrig vedligeholdelse på beskadigede batteripakker. Vedligeholdelse af batteripakker bør udelukkende udføres af producenten eller autoriserede serviceudbydere.

• Dette elværktøj anvendes som slibe- og polermaskine. Læs alle sikkerhedsadvarsler, anvisninger, illustrationer og specifikationer, der følger med dette elværktøj. Hvis ikke alle nedenstående instruktioner følges, kan der opstå elektrisk stød, brand og/eller alvorlige kvæstelser.
• Arbejdsopgaver som pudsning, trådbørstning, skæring eller udskæring må ikke udføres med dette elværktøj. Arbejde, som elværktøjet ikke er konstrueret til, kan medføre fare og forårsage personskader.
• Dette elværktøj må ikke ombygges til at fungere på en måde, som det ikke er konstrueret specifikt til eller specificeret til af værktøjsproducenten. En sådan ombygning kan medføre tab af kontrol og forårsage alvorlige personskader.
• Anvend ikke tilbehør, som ikke er konstrueret specifikt eller speci- ficeret af værktøjsproducenten. Bare fordi tilbehøret kan monteres på dit elværktøj, er det ikke en garanti for sikker drift.
• Tilbehørets nominelle hastighed skal mindst svare til den maksimale hastighed, der er angivet på elværktøjet. Tilbehør, der anvendes med en højere hastighed

end den nominelle hastighed, kan gå i stykker og blive slynget ud.

• Tilbehørets udvendige diameter og tykkelse skal ligge inden for elværktøjets nominelle kapacitet. Tilbehør af forkert størrelse kan ikke afskærmes eller kontrolleres på passende vis.
• Dimensionerne af tilbehørets montering skal passe til dimensionerne af elværktøjets monteringsbeslag. Tilbehør, der ikke passer til monteringsbeslagene på elværktøjet, vil komme ud af balance, vibrere for meget og kan medføre tab af kontrol.
• Anvend ikke et beskadiget tilbehør. Før hver brug skal du kontrollere tilbehøret, f.eks. slibeski- ver for spåner og revner, for rid- ser, revner eller overdreven sli- tage eller trådbørster for løse el- ler slidte tråde. Hvis elværktø- jet eller tilbehøret tabes, skal det inspiceres for skader, eller der skal monteres et ubeskadiget til- behør. Når du har inspiceret og monteret et tilbehør, skal du og andre tilstedeværende holde af- stand til det roterende tilbehør og køre elværktøjet ved maksi- mal tomgangshastighed i et mi- nut. Beskadiget tilbehør går nor- malt i stykker inden for denne test- periode.
• Bær personlige værnemidler. Anvend ansigtsværn, beskyttelsesbriller eller sikkerhedsbriller afhængigt af arbejdet. Bær efter behov støvmaske, høreværn, handsker og værkstedsforklæde, der kan stoppe mindre slibematerialer eller brudstykker af arbejdsemnet. ∅jenbeskyttelsen skal kunne standse flyven-de rester, der opstår ved forskellige anvendelser. Støvmasken eller ån-

dedrætsværnet skal kunne filtrere de partikler, der genereres ved den pågældende anvendelse. Længe-revarende udsættelse for høj støj kan medføre høretab.

- Sørg for, at andre tilstedeværende befinder sig i sikker afstand fra arbejdsområdet. Alle personer, der tilgår arbejdsområdet, skal bære personlige værnemidler. Brudstykker af arbejdsemnet eller af et ødelagt tilbehør kan flyve væk og forårsage skade uden for det umiddelbare arbejdsområde.

- Hold elværktøjet i de isolerede gribeflader, når der udføres arbejde, hvor skæreværktøjet kan komme i kontakt med skjulte ledninger. Skæreværktøj, der kommer i kontakt med en strømførende ledning, kan gøre de udsatte metaldele på elværktøjet strømførende, hvorved brugeren kan få et elektrisk stød.

- Læg aldrig elværktøjet fra dig, før tilbehøret er standset helt. Det roterende tilbehør kan gribe fat i underlaget og trække i elværktøjet, så du mister kontrollen over det.

- Elværktøjet må ikke køre, når du bærer det ved din side. Utilsigtet kontakt med det roterende tilbehør kan få dette til at hænge fast i dit tøj og trække det ind mod din krop.

- Rens elværktøjets ventilations-åbninger regelmæssigt. Motorens ventilator suger støv ind i huset, og for stor ophobning af metalpulver kan forårsage elektriske risici.

- Anvend aldrig elværktøjet i nærheden af brændbare materialer. Gnister kan antænde sådanne materialer.

- Anvend ikke tilbehør, der kræver flydende kølemiddel. Brug af

vand eller andre flydende kølemidler kan medføre elektrisk stød.

Tilbageslag og relaterede advarsler Tilbageslag er en pludselig reaktion på et roterende hjul, en støtteskive, en børste eller andet tilbehør, der sidder i klemme eller hænger fast. Fastklemning resulterer i hurtig blokering af det roterende tilbehør, hvilket igen medfører, at det ukontrollerede elværktøj tvinges i modsat retning af tilbehørets rotation ved fastklemningsstedet.

Hvis f.eks. en slibeskive sætter sig fast i arbejdsemnet, kan den kant af slibeskiven, der når ind i fastklemningsstedet, grave sig ned i materialets overflade og få slibeskiven til at gå af eller springe ud. Skiven kan enten springe mod eller væk fra operatøren, afhængigt af skivens bevægelsesretning på fastklemningsstedet. I disse situationer kan slibeskiven også gå i stykker.

Tilbageslag forårsages af forkert brug af elværktøj og/eller ukorrekte drifts-procedurer eller betingelser og kan undgås ved at træffe passende for-holdsregler som angivet nedenfor.

- Hold godt fast i elværktøjet med begge hænder, og placer din krop og dine arme således, at du kan modstå tilbageslagskræfter. Brug altid ekstrahåndtaget, hvis det findes, for at opnå maksimal kontrol ved tilbageslag eller reaktionsmomenter under opstart. Operatøren kan kontrollere reaktionsmomenter eller tilbageslagskræfter, hvis der er truffet passende forholdsregler.

- Placer aldrig din hånd tæt på det roterende tilbehør. Hånden kan rammes af tilbageslag.

- Placer ikke din krop i det område, hvor elværktøjet vil bevæge

sig, hvis der opstår tilbageslag. Tilbageslag vil drive værktøjet i modsat retning af skivens bevægelse på det sted, hvor det sidder fast.

• Vær særligt forsigtig, når du arbejder ved hjørner, skarpe kanter osv. Undgå, at tilbehøret hopper eller sætter sig fast. Hjørner, skarpe kanter eller hop kan få det roterende tilbehør til at sætte sig fast og medføre tab af kontrol eller tilbageslag.
• Der må ikke monteres en savkæde med træklinge, en segmenteret diamantskive med en perifer spalte på mere end 10 mm eller en savklinge med tænder. Sådanne klinger kan ofte forårsage tilbageslag og tab af kontrol.

Sikkerhedsadvarsler specielt til slibning

Brug passende slibeblade. Følg producentens vejledning i forhold til valg af slibeblade. Større slibeblade som rækker ud over slibeski-ven, udgør en fare for flænger og kan forårsage, at skiven sætter sig fast, flås i stykker eller at der sker et til-bageslag.

• Sørg for, at ingen løse dele af poleringshætten eller dens fastgørelsessnore kan rotere frit. Skjul eller afkort eventuelle løse fastgørelsessnore. Løse og roterende fastgørelsessnore kan vikle sig ind i dine fingre eller hænge fast i arbejdsemnet.

Yderligere sikkerhedsanvisninger

• ⚠ ADVARSEL! Ved slibning med sandpapir kan der opstå sundhedsskadeligt støv (f.eks. ved metaller eller nogle træsorter), som kan være til fare for betjenings-

personen eller personer, der befinder sig i nærheden. Sørg for god udluftning på arbejdspladsen. Bær altid beskyttelsesbriller, sikkerhedshandsker og åndedrætsværn.

• Bearbejd ikke blyholdige farver eller materiale, der indeholder asbest.
• Brug kun tilbehør, der er anbefalet af PARKSIDE. Uegnet tilbehør kan forårsage elektrisk stød eller brand.

Restrisici

Selvom dette apparat betjenes i overensstemmelse med forskrifterne, vil der være en række restrisici. Følgende farer kan forekomme i forbindelse med dette apparats konstruktion og udførelse:

• ∅jenskader, hvis der ikke bæres egnet øjenværn.
• Lungeskader, hvis der ikke bæres egnet åndedrætsværn.
• Hudafskrabninger
• Snitsår

▲ ADVARSEL! Fare på grund af det elektromagnetiske felt, som genereres, när produktet er i drift. Feltet kan i visse situationer påvirke aktive eller passive medicinske implantater. For at reducere faren for alvorlige eller livsfarlige kvæstelser anbefaler vi, at personer med medicinske implantater konsulterer deres læge, før de anvender produktet.

Forberedelse

▲ ADVARSEL! Risiko for kvæstelser på grund af utilsigtet start af apparatet. Sæt først det genopladelige batteri i produktet, når produktet er fuldstændig klar til brug.

Betjeningselementer

Gør dig fortrolig med betjeningselementerne, inden du bruger apparatet.

- Tænd-/sluk-kontakt Spindellås (2)

- Låser spindlen ved montering/afmontering af indsatsværktøjet.

• Tænd-/sluk-kontakt (9)

- Tænd: Tryk på

- Trinløs indstilling af omdrejningstal: Jo længere der trykkes på tænd/sluk-kontakten, desto højere er omdrejningstallet.

- Sluk: Slip

• Gearvalgkontakt (4)

⚠ FORSIGTIG! Betjen kun gearvalgkontakten, när apparatet står stille.

• 1. trin: 0-2800 min ^-1

• 2. trin: 0-8300 min ^-1

Montering og afmontering af polertallerken

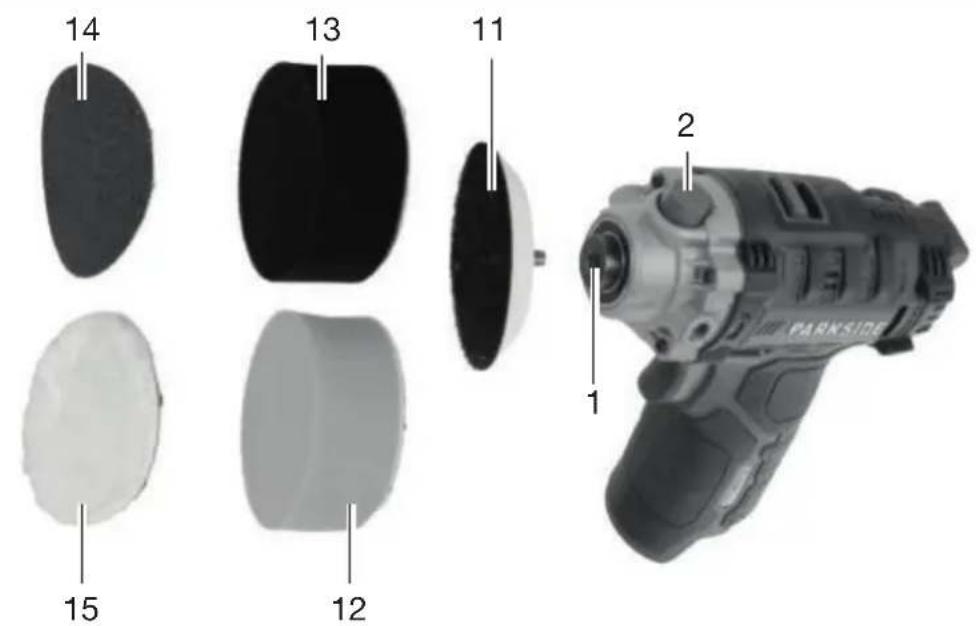

Montering af polertallerken (Fig. A)

1. Tryk på spindellåsen (2) og hold den trykket.

2. Skru polertallerkenen (11) mod drejeretningen på apparatet (→) ind i værktøjsholderen (1).

3. Tilspænd polertallerkenen ved håndkraft.

Afmontering af polertallerken (Fig. A)

1. Tryk på spindellåsen (2) og hold den trykket.

2. Skru polertallerkenen (11) i drejeretningen på apparatet (→) ud af værktøjsholderen (1).

Påsætning og skift af påsætningsstykke

Påsætning af påsætningsstykke (Fig. A)

Påsætningsstykkerne fastgøres med burrebånd til polertallerkenen.

1. Placer den ønskede påsætningsdel (12, 13, 14, 15) midt på polertallerkenen (11).

2. Tryk påsætningsdelen fast.

Aftagning/skift af påsætningsdelen (Fig. A)

1. Træk påsætningsdelen af polertallerkenen (11) fra siden.

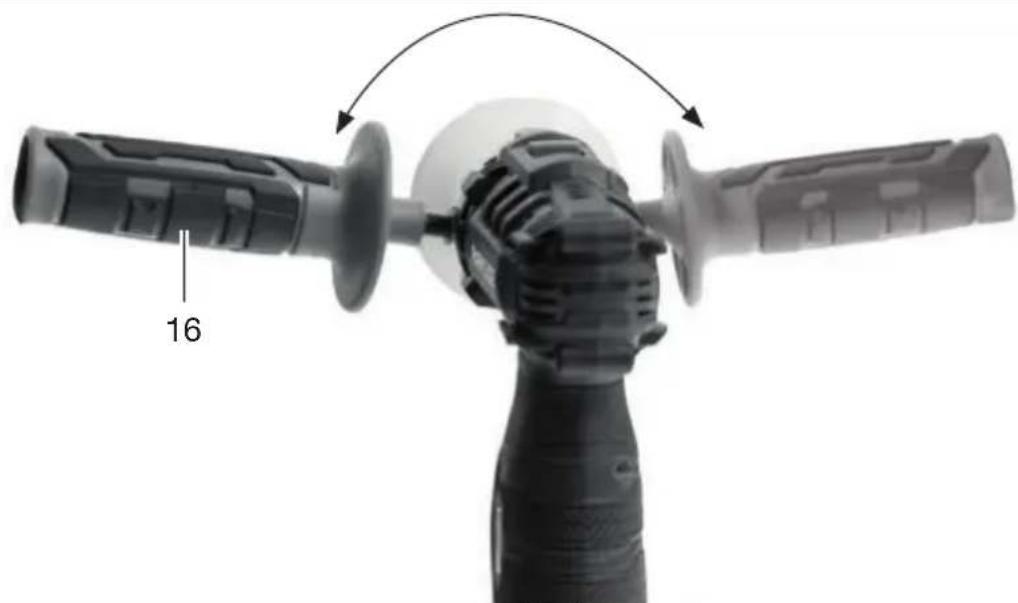

Montering af det ekstra håndtag

Fremgangsmåde

1. Skru det ekstra håndtag (16) ind i holderen til det ekstra håndtag (3). Der er to forskellige positioner.

2. Tilspænd det ekstra håndtag ved håndkraft.

Kontrol af batteriets ladningstilstand

Ladetilstands- visningen (5) viser batteriets ladetil- stand, när apparat- tet er tændt.

LED'er Betydning

rød, orange, grøn Det genopladelige batteri er opladet

rød, orange Det genopladelige batteri er delvist opladet

rød Det genopladeli- ge batteri skal op- lades

Oplad batteriet

Se også betjeningsvejledningen til opladeren.

Bemærk

• Et opvarmet genopladeligt batteri skal køle af før opladning.
• Udsæt ikke batteriet for kraftigt sollys i længere tid, og læg det ikke på radiatorer (maks. 50 °C).

Oplad batteriet

1. Tag det genopladelige batteri (7) ud af apparatet.
2. Skub det genopladelige batteri (7) ind i ladeskakten af opladeren (17).
3. Tilslut opladeren (17) til en stikkontakt.
4. Når opladningen er udført, fjernes opladeren (17) fra strømforsyningen.
5. Træk det genopladelige batteri (7) ud af opladeren (17).

Isætning og udtagning af batteriet

⚠ ADVARSEL! Risiko for kvæstelser på grund af utilsigtet start af apparatet. Sæt først det genopladelige batteri i produktet, når produktet er fuldstændig klar til brug.

Isætning af batteriet

1. Skub det genopladelige batteri (7) langs føringsskinnen og ind i batteriholderen ved håndtaget (6). Batteriet går hørbart i hak.

Udtagning af det genopladelige batteri

1. Tryk og hold oplåsningsknappen (8) af batteriet (7) trykket.
2. Træk det genopladelige batteri ud af håndtaget (6).

Drift

Sikring af arbejdsemne

Fremgangsmåde

⚠ FORSIGTIG! Hvis du kun holder arbejdsemnet fast med den ene hånd, foden eller ind mod kroppen, er det ikke stabilt, og du kan miste kontrollen over det.

1. Fastgør og sikr arbejdsemnet på et stabilt underlag (f.eks. ved hjælp af spændeanordninger, skruestik eller lignende).

Tænd og sluk

Tænd

1. Isæt det genopladelige batteri (7) i apparatet.
2. Tryk på startspærren (10).
3. Tryk på tænd/sluk-kontakten (9), og hold den nede.
4. Slip startspærren (10).
5. Før indsatsværktøjet mod arbejdsemnet.

Sluk

1. Fjern indsatsværktøjet fra arbejdsemnet.
2. Slip tænd/sluk-kontakten (9).
3. Vent med at lægge el-værktøjet fra dig, til det står stille.
4. Tag det genopladelige batteri (7) ud af apparatet, hvis du lader apparatet være uden opsyn, eller er færdig med arbejdet.

Udbedring

Tilbehør

- Slibepapir (14): Slibepapiret er egnet til bearbejdning af træ og metaloverflader.

Fremgangsmåde (Fig. C)

- Påfør ikke et for kraftigt tryk. Et tryk på 10 N er absolut tilstrækkeligt. Et større tryk på arbejdsemnet forbedrer ikke resultatet.

- Ved behov poleres arbejdsemnet efter udbedringen.

Polering

Tilbehør

• Polerpad, orange (12): Forpolering
• Polerpad, sort (13): Efterpolering
• Kunstpels (15): Højglanspolering og fjernelse af overskydende pole-ringsmiddel

Bemærk

• Følg angivelserne fra producenten af poleringsmidlet.
• Udøv ikke tryk på arbejdsemnet. Et større tryk på arbejdsemnet forbedrer ikke resultatet.
• AORSIGTIG! Risiko for overfladeskader! Lad ikke poleringsmidlet tørre ud. Undgå derfor at arbejde ved direkte sollys eller på opvarmede overflader.
• Test polerpads (12, 13), kunst-pels (15) og poleringsmiddel inden anvendelsen på et mindre synligt sted.

Fremgangsmåde (Fig. D)

1. Kom en smule poleringsmiddel på polerpadden (12, 13).
2. Kom en smule poleringsmiddel på en mindre flade på arbejdsemnet end den, du vil polere.
3. Fordel poleringsmidlet manuelt.
4. Tænd for apparatet.
5. Bevæg apparatet ensartet med cirkelrunde bevægelser hen over den flade, der skal poleres.

Transport

Bemærk

• Sluk for apparatet.
• Kontrollér, at alle bevægelige dele står fuldstændigt stille.
• Tag batteriet ud.
• Fjern indsatsværktøjet.

- Bær altid produktet i håndtaget (6).

▲ ADVARSEL! Risiko for kvæstelser på grund af utilsigtet start af apparatet. Beskyt dig selv ved vedligeholdelses- og rengøringsarbejder. Sluk for apparatet og tag det genopladelige batteri (7) ud.

Vedligeholdelses- og servicearbejde, som ikke er beskrevet i denne betjeningsvejledning, skal udføres af vores servicecenter. Anvend kun originale reservedele.

Rengøring

⚠ ADVARSEL! Elektrisk stød! Sprøjt aldrig vand på apparatet.

BEMAERK! Fare for skader. Kemiske substanser kan angribe apparatets plastdele. Brug ikke rengørings- eller opløsningsmiddel.

• Hold luftgæller, motorhuset og greb på apparatet rene. Brug en fugtig klud eller en børste hertil.
• Rengør polerpads (12, 13) og kunstpels (15) grundigt efter hver brug ved håndvask. Anvend udelukkende en mild sæbevandsopløsning.

Vedligeholdelse

Produktet er vedligeholdelsesfrit.

Opbevaring

• rent
  • tørt
• støvbeskyttet
  • I den medfølgende kuffert (18)
• uden for børns rækkevidde

Produkter med genopladeligt batteri:

• Opbevaringstemperaturen for det genopladelige batteri og produktet ligger mellem 0 °C og 45 °C. Undgå ekstrem kulde eller varme under opbevaringen, så det genopladelige batteris effekt ikke forringes.
• Tag batteriet ud af produktet inden længere tids opbevaring (f.eks. om vinteren) (se den separate betjeningsvejledning til batteriet og opladeren).

Bortskaffelse/miljøbe- skyttelse

Tag det genopladelige batteri ud af apparatet, og aflever apparatet, det genopladelige batteri, tilbehør og emballage til miljøvenlig genanvendelse.

Elektriske apparater må ikke bortskaffes som husholdningsaffald.

Symbolet med den overstregede affaldsspand på hjul betyder, at dette produkt ikke må bortskaffes som usorteret husholdningsaffald ved udløbet af dets levetid.

Direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr:

Forbrugere er juridisk forpligtet til at sende elektriske og elektroniske enheder til miljøvenlig genanvendelse ved slutningen af produkternes levetid. På denne måde garanteres en miljø- og ressourcebesparende genanvendelse.

Afhængigt af hvordan det implementeres i national lovgivning, har du følgende muligheder:

• at give det tilbage til salgsstedet,
• at aflevere det til et officielt ind-samlingssted,
• at sende det tilbage til producenten/distributøren.

Tilbehørsdele og hjælpemidler uden elektriske bestanddele, der følger med det udtjente udstyr, er ikke omfattet heraf.

Anvisninger for bortskaffelse af genopladelige batterier

Genopladelige batterier må ikke bortskaffes via husaffaldet, må ikke kastes ind i ild (eksplosionsfare) eller vand. Beskadi-gede genopladelige batterier kan være til skade for miljøet og helbredet, hvis der slipper giftige dampe eller væsker ud.

Bortskaf batterier efter de lokale bestemmelser. Defekte eller brugte batterier skal genanvendes. Aflever batterier på et indsamlingssted, hvor de sendes til miljørigtig genanvendelse. Rådfør dig med dit lokale renovationsselskab eller vores servicecenter. Bortskaf batterier i afladet tilstand. Vi anbefaler, at polerne afdækkes med tape for at undgå en kortslutning. Batterier må ikke åbnes.

Fejlsøgning

Den følgende tabel hjælper dig ved fejlsøgning af småfejl:

Symptom Mulig årsag Foranstaltning
Apparat starter ikke	Batteriet (7) er ikke isat Indsætning af batteri
	Tænd-/sluk-kontakt (9) defekt	Kontakt vores servicecenter.
	Det genopladelige batteri (7) er tomt	Oplad batteriet, s. 196
	Motoren er defekt Kontakt vores servicecenter.
med afbrydelser	Intern løs forbindelse Kontakt vores servicecenter.Apparat
	Tænd-/sluk-kontakt (9) defekt	Kontakt vores servicecenter.
Indsatsværktøj kø-rer ujævnt, usæd-vanlig støj kan hø-res	Indsatsværktøj defekt Montering og afmontering af polertallerken, s. 195
Indsatsværktøjet bevæger sig ikke, selvom motoren kø-rer	Arbejdsemne, rester af arbejdsemnet eller re-ster af indsatsværktøjet blokerer drevet	Fjern blokeringer
Motoren bliver lang-sommere og går i stå	Apparatet overbelastes af arbejdsemnet	Reducér trykket på indsats-værktøjet

Service

Garanti

Kære kunde,

på dette produkt får du 3 års garanti fra købsdatoen. I tilfælde af mangler ved produktet har du lovmæssige rettigheder over for sælgeren af produktet. Disse lovmæssige rettigheder bliver ikke indskrænket af garantien, som uddybes efterfølgende.

Garantibetingelser

Garantifristen begynder med købsda- toen. Opbevar den originale kasse- bon omhyggeligt. Dette bilag bruges til at dokumentere købet. Hvis der in- den for tre år fra købsdato af dette produkt opstår materiale- eller fabri- kationsfejl, bliver produktet - efter vo- res valg - repareret omkostningsfrit eller erstattet. Denne garantiydelse forudsætter, at det defekte apparat samt købsbeviset (kassebon) forlæg- ges inden for fristen på tre år, og at

det kort beskrives, hvori manglen be- står, og hvornår den er opstået.

Hvis fejlen dækkes af vores garanti, modtager du et repareret eller et nyt produkt. Reparationen eller et nyt produkt er ikke begyndelsen på en ny garantiperiode.

Garantiperiode og lovmæssige reklamationer

Garantiperioden bliver ikke forlænget pga. garantiydelser. Dette gælder også for skiftede eller reparerede dele. Eventuelle skader og mangler, som allerede eksisterer ved købet, skal meddeles til producenten straks efter udpakningen. Reparationer, der foretages, efter at garantiperioden er udløbet, laves mod betaling.

Garantidækning

Dette apparat blev produceret efter strenge kvalitetskrav og nøje kontrolleret før udleveringen.

Garantiydelser gælder for materiale- og fabrikationsfejl. Denne garanti dækker ikke dele af produktet, der er udsat for normal slitage og derfor kan betragtes som sliddele (f.eks. Polerpad, Slibepapir) eller for beskadigelse af skrøbelige dele (f.eks. kontakt).

Denne garanti bortfalder, hvis produktet er beskadiget, ikke blev anvendt korrekt eller ikke blev vedligeholdt. For at sikre en korrekt brug af produktet skal alle anvisninger i betjeningsvejledning nøje overholdes. Anvendelser og handlinger, der frarådes i betjeningsvejledningen eller som der advares imod, skal ubetinget undgås.

Produktet er udelukkende beregnet til den private og ikke til den erhvervs-mæssige brug. Ved misbrug og uhensigtsmæssig brug, anvendelse af vold og ved indgreb, som ikke er foretaget af vores autoriserede serviceafdeling, udløber garantien.

Bearbejdning af reklamationer

For at sikre en hurtig behandling af din anmodning skal du følge følgende instruktioner:

• Hav kassebonen og varenummeret (f.eks. IAN 492248_2407) parat som købsbevis ved alle forespørgsler.
• Varenummeret kan aflæses på typeskiltet på produktet, en indgravering på produktet, omslaget af din vejledning (nederst til venstre) eller på klistermærket på bagsiden eller bunden af produktet.
• Kontakt først nedenstående service-center via telefoneller brug vores kontaktformular, som du finder på parkside-diy.com under kategorien Service, hvis der er funktionsfejl eller andre mangler.
• Et defekt produkt kan sammen med købsbeviset og beskrivelsen af fejlen, og hvornår den er opstået, efter samråd med vores service-center sendes omkostningsfrit til den adresse, som du får oplyst. For at undgå problemer med modtagelsen og yderligere omkostninger er det vigtigt, at du kun bruger den adresse, som du har fået oplyst. Sørg for, at forsendelsen er betalt, ikke er for omfangsrig og ikke sker per ekspres eller andre særlige former for forsendelse. Send apparatet inkl. alt tilbehør, som fulgte med ved købet, og sørg for tilstrækkelig og sikker transportemballage.

PDF ONLINE parkside-diy.com

På parkside-diy.com kan du se og downloade denne manual og mange andre manualer. Med denne QR-kode kommer du direkte til parkside-diy.com. Vælg dit land og søg efter betjeningsvejledningen via søgefunktionen. Ved at indtaste varenummeret (IAN) 492248_2407 kan du åbne din betjeningsvejledning.

Reparationsservice

Kontakt vores service-center i tilfælde af reparationer, som ikke er omfattet af garantien. Service-centeret giver dig gerne et tilbud.

- Vi kan kun bearbejde apparater, hvor forsendelsen er betalt, og som er pakket forsvarligt.

Bemærk: Send dit apparat rengjort og med en beskrivelse af defekten til den nævnte adresse af vores service-center.

• Vi tager ikke imod apparater, uden at forsendelsen er betalt, eller som er sendt som volumenpakker, ekspres-pakker eller andre særlige leveringer.
• Vi bortskaffer dine indsendte, defekte apparater gratis.

Service-Center

Service Danmark

Tel.: [phone]

Kontaktformular på

parkside-diy.com

IAN 492248_2407

Importør

Bemærk at den følgende adresse ikke er en serviceadresse. Kontakt først ovennævnte service-center.

Reservedele og tilbehør kan fås på www.grizzlytools.shop. Hvis der opstår problemer i forbindelse med bestillingen, bedes du kontakte vores online-shop. Hvis du har yderligere spørgsmål, bedes du kontakte: Service-Center, s. 201

Pos.nr. Betegnelse Best.nr.

11 Polertallerken 91110498
12, 13, 15 Polerpad (orange), Polerpad (sort), Kunstpels 91110501
14 5× Slibepapir (1× Kornstørrelse 60, 2× Kornstørrelse 120, 2× Kornstørrelse 240)	91110502
16 Ekstra håndtag 91110499

Oversættelse af den originale EU-overensstemmelseserklæringen

Produkt: Batteridrevet poleringsværktøj

Model: PAAP 12 E5

Serienummer: 000001 - 081200

Genstanden for erklæringen, som beskrevet ovenfor, er i overensstemmelse med den relevante EU-harmoniseringslovgivning:

2006/42/EC • 2014/30/EU • 2011/65/EU & (EU) 2015/863

Genstanden for erklæringen, som beskrevet ovenfor, er i overensstemmelse med Europa-Parlamentets og Rådets direktiv 2011/65/EU af 8. juni 2011 om begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr.

For at sikre overensstemmelse er følgende harmoniserede standarder og nationale standarder og forskrifter blevet anvendt:

EN 62841-1:2015/A11:2022 • EN IEC 62841-2-3:2021/A11:2021 EN IEC 55014-1:2021 • EN IEC 55014-2:2021 • EN IEC 63000:2018

Denne overensstemmelseserklæring udstedes på fabrikantens ansvar:

Repræsentant for dokumentation

A

14 13 11 15 12 2 1 PARKSIDE

B
