BRUGSANVISNING PBRM 51 A1 PARKSIDE

Drifts- og sikkerhedsinstruktionerOversættelse af den originale driftsvejledning

Før du læser, vend siden med billeder frem og bliv bekendt med alle apparatets funktioner.

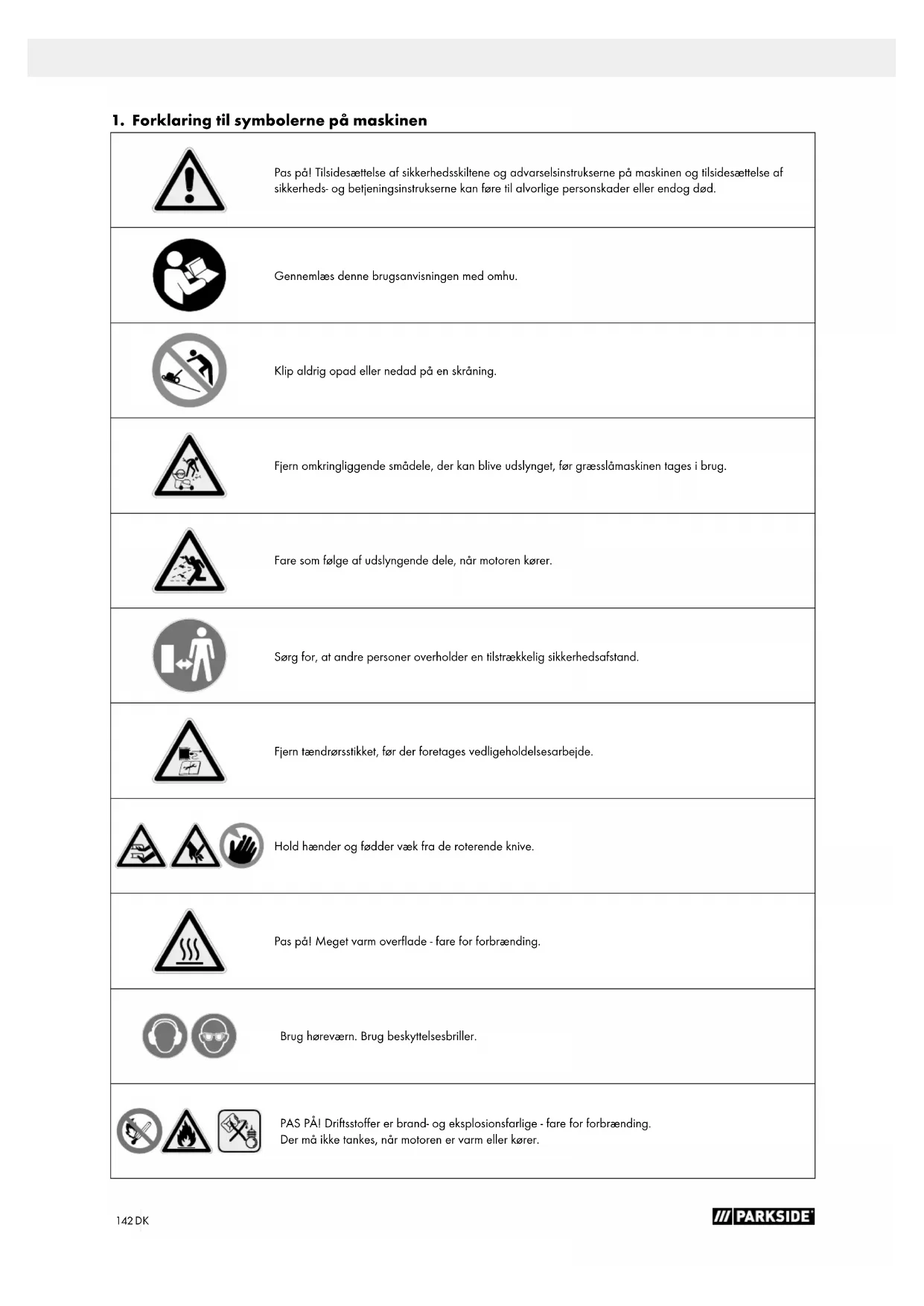

1. Forklaring til symbolerne på maskinen

Pas på! Tilsidesættelse af sikkerhedsskiltene og advarselsinstrukserne på maskinen og tilsidesættelse af sikkerheds- og betjeningsinstrukserne kan føre til alvorlige personskader eller endog død. Gennemlæs denne brugsanvisningen med omhu. Klip aldrig opad eller nedad på en skråning. Fjern omkringliggende smådele, der kan blive udslynget, før græsslåmaskinen tages i brug. Fare som følge af udslyngende dele, når motoren kører. Sørg for, at andre personer overholder en tilstrækkelig sikkerhedsafstand. Fjern tændrørsstikket, før der foretages vedligeholdelsesarbejde. Hold hænder og fødder væk fra de roterende knive. Pas på! Meget varm overflade - fare for forbrænding. Brug høreværn. Brug beskyttelsesbriller. PAS PÅ! Driftsstoffer er brand- og eksplosionsfarlige - fare for forbrænding. Der må ikke tankes, når motoren er varm eller kører.143DK Tankindhold Motorolie

Tryk 3 gange på brændstofpumpen “Primer”. Længde kniv. Maks. snitbredde. Garanteret lydeffektniveau. Produktet opfylder gældende EU-direktiver. MIN MAX Kontrollér olieniveau. STOP MOTORDRIVE DRIVE - bøjle til køredrev STOP - motorbremsearm Forgiftningsfare! Brug kun maskinen udendørs og aldrig i lukkede eller dårligt ventilerede rum. m Pas på! I denne betjeningsvejledning er de steder, der vedrører sikkerheden, forsynet med dette symbol. FARE! Signalord til angivelse af en overhængende farlig situation, som, hvis den ikke undgås, vil medføre død eller alvorlig personskade.144 DK ADVARSEL! Signalord til angivelse af en potentielt farlig situation, som, hvis den ikke undgås, kan medføre død eller alvorlig personskade. FORSIGTIG! Signalord til angivelse af en potentielt farlig situation, som, hvis den ikke undgås, kan medføre mindre eller moderat personskade. BEMÆRK Signalord til angivelse af en potentielt farlig situation, som, hvis den ikke undgås, kan medføre materielle skader på produktet eller ejendom/besiddelse.145DK

Producent: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen, Tyskland Kære kunde Vi ønsker dig rigtig god fornøjelse og held og lykke med arbej- det med din nye maskine. Bemærk: Iht. den gældende lov om produktansvar hæfter producenten af denne maskine ikke for skader, der opstår på eller i forbin- delse med denne maskine i forbindelse med:

• Tilsidesættelse af betjeningsvejledningen

• Reparation foretaget af tredjepart og/eller af ikke-autori- serede fagfolk

• Montering og udskiftning af uoriginale reservedele

• Utilsigtet brug Vær opmærksom på følgende: Læs hele brugsanvisningens tekst igennem før montering og før ibrugtagning. Formålet med denne brugsanvisning er at gøre det lettere for dig at lære maskinen at kende og benytte det som tilsigtet. Brugsanvisningen indeholder vigtige oplysninger om, hvordan man bruger maskinen sikkert, professionelt og økonomisk, og hvordan man undgår farer, sparer reparationsomkostninger, reducerer driftsstop og øger maskinens driftssikkerhed og le- vetid. Udover sikkerhedsbestemmelserne i denne brugsanvisning skal de forskrifter vedr. brug af maskinen, der måtte gælde i det enkelte land (brugslandet), overholdes til punkt og prikke. Opbevar brugsanvisningen i nærheden maskinen; pak den ind i en plastikpose, så den er beskyttet mod snavs og fugt. Den skal læses og overholdes med omhu af alle operatører, før arbejdet startes. Arbejde på maskinen må kun udføres af personer, der er in- strueret i brug af maskinen, og som er informeret om de der- med forbundne farer. Den lovmæssige minimumsalder skal overholdes. Ud over sikkerhedsforskrifterne i denne brugsanvisning og de særlige forskrifter, der gælder i brugslandet, skal de almin- deligt anerkendte, tekniske regler, der gælder for lignende maskiner, overholdes. Vi fraskriver os ethvert ansvar for ulykker eller skader, der måt- te opstå som følge af tilsidesættelse af denne brugsanvisning og sikkerhedsforskrifterne.

3. Beskrivelse af maskinen (fig. 1-22)

2. Bøjle til køredrev

9. Føring til skubbebøjle

13. Brændstofpumpe ”Primer”

19. Sideudkastningsklap

20. Justering af klippehøjde

23a. Niveau-indikator græsfangspose

• 1 x benzin-græsslåmaskine med skubbebøjle foroven (4)

• 1 x græsfangspose (23)

• 2 x lille spændeskive (B)

• 2 x stor spændeskive (C)

• 1 x brugsanvisning146 DK

Den benzindrevne græsslåmaskine er egnet til brug i almin- delige private haver. Med græsslåmaskiner til almindelige private haver forstås maskiner, der normalt ikke bruges mere end 50 timer om året, og som især bruges til pleje af græsa- realer eller græsplæner, men ikke til offentlige anlæg, parker, idrætsanlæg samt land- og skovbrug. Maskinen må kun bruges til det tilsigtede formål. Enhver an- den form for brug falder uden for den korrekte anvendelse. Brugeren, ikke producenten, bærer ansvaret for materielle skader eller personskader af enhver art, der måtte opstå som følge heraf. Tilsigtet brug omfatter også overholdelse af sikkerhedsforskrif- terne og monteringsvejledningen samt driftsanvisningerne i brugsanvisningen. Personer, der betjener og vedligeholder maskinen, skal være fortrolige med denne og være informeret om potentielle farer. Derudover skal de gældende ulykkesforebyggende forskrifter overholdes meget nøje. Andre, generelle regler inden for arbejdsmedicinske og sikker- hedstekniske områder skal overholdes. Hvis der foretages ændringer ved maskinen, bortfalder produ- centens ansvar for deraf følgende skader. Maskinen må kun bruges med originale dele og originalt tilbe- hør fra producenten. Vær opmærksom på, at vores maskiner ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ansvaret, hvis maskinen bruges i erhvervs-, hånd- værks- eller industrivirksomheder samt til lignende arbejde. På grund af den fysiske fare for brugeren må græsslåmaski- nen ikke anvendes til følgende arbejde (ufuldstændig liste):

• til trimning af buske, hække og strå,

• til klipning af klatreplanter,

• til plænepleje på tagbeplantninger og i altankasser,

• til flisning og findeling af træ- og hækafklip,

• til rengøring af fortove (støvsugning, bortblæsning),

• til udjævning af jordhøjder som f.eks. muldvarpeskud.

• til transport af skæremateriale, undtagen i den medfølgen- de græsfangspose. ADVARSEL Læs for din egen sikkerheds skyld denne manual og de ge- nerelle sikkerhedsforskrifter grundigt igennem inden ibrugtag- ning af maskinen. Gives maskinen videre til tredjemand, skal du sørge for, at brugsanvisningen følger med.

6. Sikkerhedsforskrifter

I denne brugsanvisning er de steder, der omhandler din sikker- hed, forsynet med dette symbol: m Desuden indeholder brugsanvisningen andre vigtige tekstpas- sager, der er mærket med ordet ”PAS PÅ!”. m Pas på! Ved brug af maskinen skal bestemte sikkerhedsforanstaltnin- ger overholdes for at forhindre personskader og materielle skader. Læs derfor denne brugsanvisning/sikkerhedsforskrif- ter igennem med omhu. Udleveres maskinen til andre perso- ner, bedes også denne brugsanvisningen/sikkerhedsforskrif- terne udleveret. Vi fraskriver os ethvert ansvar for ulykker eller skader, der måtte opstå som følge af tilsidesættelse af denne brugsanvisning og sikkerhedsforskrifterne. FARE Tilsidesættelse af denne anvisning medfører højeste livsfare eller fare for livsfarlige personskader. ADVARSEL Tilsidesættelse af denne anvisning medfører livsfare eller fare for alvorlige personskader. FORSIGTIG Tilsidesættelse af denne anvisning medfører fare for mindre til moderate personskader. BEMÆRK! Tilsidesættelse af denne anvisning medfører fare for beskadi- gelse af motoren eller andre objekter. Maskinen må ikke benyttes af:

• Børn og andre personer, der ikke kender brugsanvisningen (lokale bestemmelser kan fastlægge brugerens minimums- alder).

• Personer, der er påvirket af alkohol, narkotika eller medika- menter, eller som er trætte eller syge. Sikkerhedsforskrifter for håndførte græsslåma- skiner

• Læs brugsanvisningen med omhu. Sæt dig ind i, hvordan indstillingerne skal gennemføres, og hvordan maskinen an- vendes korrekt.

• Tillad aldrig børn eller andre personer, der ikke kender brugsanvisningen, at bruge græsslåmaskinen. Lokale be- stemmelser kan fastlægge brugerens minimumsalder.

• Klip aldrig græs, mens andre, især børn eller dyr, er i nær- heden. Vær opmærksom på, at maskinoperatøren eller bru- geren bærer ansvaret for ulykker, der måtte opstå i forbin- delse med andre personer eller deres ejendom.

• Klip kun græs under gode sigtbarhedsforhold. Det er nød- vendigt at holde tredjeparter på afstand.

• Udleveres maskinen til andre personer, bedes denne brugs- anvisning udleveres.

• Under græsslåningen skal der altid bæres robust, skridsik- kert fodtøj og lange bukser. Klip ikke græs, hvis du er barfo- det eller bærer lette sandaler.

• Kontrollér området eller terrænnet, hvor maskinen skal bru- ges, og fjern alle genstande som f.eks. sten, legetøj, pinde og ledninger osv., der kan blive opfanget og slynget væk.

• Sluk for motoren; vent, til den er standset, og tag tændrørs- stikket af, hvis - du forlader maskinen. - du fjerner blokeringer eller tilstopninger. - maskinen har været i kontakt med fremmedlegemer. - der opstår fejl og unormale vibrationer i maskinen.147DK ADVARSEL Benzin er meget brændbart:

• Opbevar kun benzin i hertil indrettede beholdere.

• Tank kun udendørs, og ryg ikke under påfyldningen.

• Påfyld benzin, før motoren startes. Når motoren kører, eller hvis græsslåmaskinen er meget varm, må tankdækslet ikke åbnes, og der må ikke påfyldes benzin.

• Hvis benzin er løbet over, må man ikke forsøge at starte mo- toren. Fjern i stedet for maskinen fra den benzintilsmudsede flade. Undgå ethvert forsøg på at tænde, til benzindampe- ne er fordampet.

• Af sikkerhedsårsager skal benzintank og andre tankluknin- ger udskiftes, hvis de er beskadiget.

• Opbevar aldrig benzin i nærheden af en gnistkilde. Anvend altid en godkendt dunk. Hold benzin væk fra børn.

• Udskift defekte lyddæmpere.

• Før brug skal det altid kontrolleres visuelt, om kniven og fastgørelsesboltene er slidte eller beskadiget. For at undgå ubalance må slidte eller beskadigede knive og fastgørelses- bolte kun udskiftes sætvist. Håndtering

• Sørg for, at alle møtrikker, bolte og skruer er spændt godt til, så maskinen er i sikker arbejdstilstand.

• Opbevar aldrig maskinen med benzin i tanken i en byg- ning, hvor benzindampe evt. kan komme i kontakt med åben ild eller gnister.

• Lad motoren afkøle, før maskinen frastilles i lukkede rum.

• For at undgå brandfare skal motor, udstødning og området omkring benzintanken holdes fri for græs, blade eller ud- trængende fedt (olie).

• Kontrollér med jævne mellemrum græsfanget for slid eller tab af funktionsevne.

• Erstat slidte eller beskadigede dele af sikkerhedsårsager.

• Hvis benzintanken skal tømmes, bør det ske udendørs. Lad ikke forbrændingsmotoren køre i lukkede rum, hvor der kan dannes farlig carbonmonoxid.

• Klip kun græs ved dagslys eller ved god kunstig belysning.

• Undgå så vidt muligt at benytte maskinen, hvis græsset er vådt.

• Brug af græsslåmaskinen i tordenvejr er forbudt - Fare for lynnedslag!

• Sørg for altid at stå stabilt, hvis du klipper græs på skrå- ninger.

• Før kun maskinen i gåtempo.

• Ved maskiner på hjul gælder: Klip græs på tværs af en skrå- ning, aldrig opad eller nedad. Vær særlig forsigtig, hvis du ændrer køreretning på en skråning.

• Du må ikke klippe græs på for stejle skråninger og i nær- heden af affaldsdepoter, grøfter eller diger. Vær særlig for- sigtig, når du drejer græsslåmaskinen eller trækker den ind mod dig selv.

• Stop kniven, hvis græsslåmaskinen skal kippes, transporte- res hen over andre overflader end græs, og hvis den skal flyttes fra og til de græsplæner, der skal klippes.

• Forsigtig! Græsslåmaskinen må ikke benyttes, uden at hele græsfanget eller den selvlukkende, skillende beskyttel- sesanordning til udkastningsåbningen er monteret.

• Brug aldrig græsslåmaskinen, hvis beskyttelsesanordninger eller -gitre er beskadiget, eller hvis beskyttelsesanordninger som f.eks. prelplader og/eller græsfang ikke er monteret.

• Ændre ikke motorens reguleringsindstillinger og overgas den ikke.

• Løsn motorbremsen, og frakobl alle skærende værktøjer og drev, før motoren startes.

• Start motoren forsigtigt iht. producentens instruktioner. Sørg for, at der er nok afstand mellem fødderne og kniven.

• Når motoren startes, må græsslåmaskinen ikke kippes, medmindre den skal løftes under denne proces. I så fald må den kun kippes i det omfang, det er absolut nødvendigt, og kun løftes i den side, der vender bort fra brugeren.

• Start ikke motoren, hvis du står foran udkastningskanalen.

• Før aldrig hænder eller fødder hen mod eller ind under roterende dele. Hold dig altid på afstand af udkastnings- åbningen.

• Løft eller bær aldrig en græsslåmaskine, mens motoren kører.

• Stop motoren, og sørg for, at alle bevægelige dele er stand- set, og at tændingsnøglen - hvis en sådan findes - er fjernet: - før blokeringer løsnes eller tilstopninger afhjælpes fra udkastningskanalen. - før græsslåmaskinen kontrolleres, rengøres, eller der ud- føres arbejde på den. - ved påkørsel af et fremmedlegeme. Lokaliser skader på græsslåmaskinen, og foretag de nødvendige repara- tioner, før den genstartes og benyttes til arbejde. Hvis græsslåmaskinen begynder at vibrere usædvanligt kraf- tigt, skal dette kontrolleres med det samme. - hvis du fjerner dig fra græsslåmaskinen. - før du tanker.

• Når motoren stopper, skal man lukke drosselspjældet. Hvis motoren har en benzinafspærringsventil, skal man lukke denne efter klipningen.

• Brug af maskinen med for stor hastighed kan øge faren for ulykker.

• Vær forsigtig, når der udføres indstillingsarbejde på maski- nen, og undgå at få fingre i klemme mellem den bevægeli- ge kniv og stive maskindele.

• Vær særlig forsigtig, når der klippes græs på blød jord- bund, i nærheden af lossepladser, grave og diger.

• Undgå steder, hvor hjulene ikke mere griber fat, eller hvor klipning er usikker.

• Vær opmærksom på trafikken i nærheden af veje og gader.

• Vær særlig forsigtig, når du går baglæns og trækker græs- slåmaskinen. Fare for at snuble! Før du går baglæns, skal du sikre dig, at der ikke er små børn bag dig.

• Brugeren skal være tilstrækkeligt uddannet i brug, indstilling og betjening (herunder forbudt betjening).

• Kontrollér maskinen med jævne mellemrum, og sørg før hver brug for, at alle startlåse og trykknapper fungerer korrekt.

• Bemærk, at forkert udført vedligeholdelse, brug af ik- ke-kompatible reservedele eller fjernelse eller ændring af sikkerhedsanordninger kan resultere i skader på maskinen og forårsage alvorlige personskader for operatøren.

• Bemærk, at der ikke må manipuleres med græsslåmaskinens sikkerhedssystemer eller -anordninger, og at de ikke må deak

tiveres. Fjern aldrig dele, der er del af maskinens sikkerhed.

• Bemærk, at brugeren ikke må ændre eller manipulere med forseglede indstillinger for motorhastighedsregulering.

• Brug kun knive og tilbehør, der er anbefalet af producenten. Brug af andre værktøjer og andet tilbehør kan medføre fare for personskader for brugeren.148 DK

• Hold altid græsslåmaskinen i god driftstilstand.

• Det er nødvendigt at indlægge tilstrækkelige pauser for at reducere støj- og vibrationseksponeringen. Restrisici og beskyttelsesforanstaltninger Tilsidesættelse af ergonomiske principper Manglende brug af personlige værnemidler (PSA) Skødesløs eller manglende brug af personlige værnemidler kan føre til alvorlige personskader. - Brug forskrevne værnemidler. Menneskelig adfærd, forkert adfærd – Vær altid meget koncentreret under arbejdet. Restrisici - Kan aldrig udelukkes. Fare som følge af støj Høreskader Længere ubeskyttet arbejde med maskinen kan føre til høre- skader. – Brug principielt høreværn. Adfærd i nødstilfælde Skulle der evt. opstå en ulykke, træf da de førstehjælpsforan- staltninger, der er nødvendige, og opsøg hurtigst muligt kvali- ficeret lægehjælp.

.......................................................1,83 dB Brug høreværn. Støjpåvirkning kan føre til høretab. Overhold eventuelle hvileperioder, og begræns arbejdsvarig- heden til det absolut nødvendige. Af hensyn til din personlige beskyttelse og til beskyttelse af personer i nærheden skal der bæres egnet høreværn. Vibrationsparametre Vibration a

......................................................... 2,3 m/s² Begræns støjudvikling og vibration til et mini- mum!

• Brug kun fejlfrie maskiner.

• Vedligehold og rengør maskinen med jævne mellemrum.

• Tilpas arbejdsmåden efter maskinen.

• Overbelast ikke maskinen.

• Lad i givet fald maskinen blive underkastet et eftersyn.

• Sluk maskinen, når det ikke benyttes.

• Brug handsker. Advarsel! På grund af vibrationerne kan længere tids brug føre til kreds- løbsforstyrrelser i hænderne hos brugeren (Raynauds syn- drom). Raynauds syndrom er en sygdom i blodkarrene, hvor blodkar- rene i fingre og tæer pludseligt kramper sammen. De pågæl- dende områder forsynes ikke tilstrækkeligt med blod og ser derfor ekstremt blege ud. Hyppig brug af vibrerende maskiner kan ved personer med nedsat blodomløb (f.eks. rygere, dia- betikere) medføre ødelæggelse af nervebanerne. Hvis du observerer usædvanlig nedsat funktion, indstil da straks arbejdet, og kontakt læge. Overhold følgende anvisninger for at reducere faren:

• Hold kroppen og navnlig hænderne varme, hvis det er koldt udenfor.

• Hold regelmæssige pauser, og bevæg hænderne for at sætte gang i blodomløbet.

• Sørg for minimal vibration ved regelmæssigt at vedligehol- de maskinen og dets faste dele.

• Åbn emballagen, og tag forsigtigt maskinen ud.

• Fjern emballeringsmaterialet samt emballage-/transportsik- ringer (hvis sådanne findes).

• Kontrollér, om leveringsomfanget er fuldstændigt.

• Kontrollér maskinen og tilbehørsdelene for transportskader. Informér straks transportfirmaet i tilfælde af reklamation. Senere reklamationer anerkendes ikke.

• Opbevar så vidt muligt emballagen frem til udløbet af ga- rantiperioden.

• Gør dig fortrolig med maskinen ved at læse brugsanvisnin- gen, før arbejdet påbegyndes.

• Tilbehør samt slid- og reservedele må kun være originale dele. Reservedele fås hos din forhandler.

• Husk at bestillinger skal være forsynet med artikelnumre samt maskintype og fremstillingsår. m Pas på! Maskine og emballeringsmateriale er ikke lege- tøj! Børn må ikke lege med plastposer, folie og smådele! Fare for slugning og kvælning!149DK

Forsigtig! Fare for personskade på grund af roterende kniv. Udfør kun arbejde på maskinen, når kniven er stoppet og står stille. Ved leveringen er visse dele afmonteret. Samlingen er nem, hvis de efterfølgende henvisninger overholdes. Bemærk! Til samlingen og vedligeholdelsesarbejdet har du brug for føl- gende ekstra værktøj, der ikke følger med leveringen:

• et olieopfangningskar fladt (til olieskift)

• et målebæger 1 liter (olie-/benzinresistent)

• en benzindunk (5 liter er nok til ca. 6 driftstimer)

• en tragt (der passer til benzinpåfyldningsstudsen på tanken)

• husholdningsklude (til at tørre olie-/benzinrester væk med; bortskaffes på tankstationen)

9.1 Montering af skubbebøjle (fig. 3-6)

m Pas på! Pas på ikke at beskadige gaskablet,når skubbe- bøjlen monteres.

1. Skru den nederste skubbebøjle (8) fast med en M8-skrue

(A), en plastskive (D) og en plastmøtrik (6) sammen med en føring til skubbebøjle (9) på begge sider. Pas på, at startsnorene, der fastgøres på et senere tidspunkt med en kabelclip (7), ikke er i vejen (Fig. 3-4).

2. Skru den øverste skubbebøjle (4) fast på den nederste

skubbebøjle (8) med en spændearm (5), en stor spænde- skive (C), en lille spændeskive (B) og en plastmøtrik (6) på begge sider (fig. 5-6).

9.2 Placering af trækstarter (25) (fig. 7)

(fig. 8) på den nederste skubbebøjle (8).

10. Før ibrugtagning

PAS PÅ! Inden ibrugtagning skal det sikres, at maskinen er monteret fuldstændigt! ADVARSEL! Sundhedsfare! Indånding af benzin-/smøreoliedampe og udstødningsgasser kan forårsage alvorlige sundhedsskader, bevidstløshed og i ekstreme tilfælde dødsfald. - Indånd ikke benzin-/smøreoliedampe og udstødningsgasser. - Brug kun produktet udendørs. BEMÆRK! Produktbeskadigelse Hvis produktet bruges uden eller med for lidt motor- og gearo- lie, kan dette medføre motorskader. - Fyld benzin og olie på, før ibrugtagning. Produktet leveres uden motor- og gearolie. BEMÆRK! Miljøskader! Spildt olie kan forurene miljøet permanent. Væsken er meget giftig og kan hurtigt forårsage vandforurening. - Påfyld/aftøm kun olie på jævne, faste overflader. - Brug en påfyldningsstuds eller en tragt. - Saml den aftappede olie op i en egnet beholder. - Tør straks spildt olie omhyggeligt op, og bortskaf kluden i henhold til de lokale bestemmelser. - Bortskaf olien i henhold til de lokale bestemmelser. BEMÆRK! Fare for beskadigelse! Hvis der anvendes forkert opbevaret eller ikke-aftappet brændstof, kan karburatoren blive tilstoppet, eller motorens funktion kan blive forringet. - Kom unødvendigt brændstof i en lufttæt beholder, og op- bevar denne mørkt og køligt. Kontrol inden betjening

• Kontrollér alle sider af motoren for olie- eller benzinlækage.

• Kontrollér motorolieniveauet.

• Kontrollér brændstofniveauet – tanken skal være mindst halvt fuld.

• Kontrollér luftfiltertilstanden (se afsnit 16.5).

• Kontrollér brændstofledningernes tilstand.

• Kontrollér, at tændrørsstikket (16) er fastgjort på tændrøret (16a).

• Vær opmærksom på tegn på skader.

• Kontrollér, at alle beskyttelsesafskærmninger er monteret, og at alle skruer, møtrikker og bolte er spændt fast.

10.1 Påfyldning af motorolie (fig. 9)

m Pas på! Græsslåmaskinen leveres uden motorolie. Husk derfor at påfylde olie, før ibrugtagning. Brug uni- versalolie (SAE 10W-30 eller SAE 10W-40). Kontrollér olieniveauet med jævne mellemrum før hver ibrugtagning. For lavt olieniveau kan beskadige motoren.

1. Stil græsslåmaskinen på en plan, lige overflade.

2. Skru oliepinden (18) ud.

3. Fyld tanken med motorolie ved hjælp af en tragt (med-

følger ikke). Vær opmærksom på den maksimale påfyld- ningsmængde på 400 ml. Fyld forsigtigt olie på op til påfyldningsstudsens underkant.

4. Tør oliepinden (18) af med en ren, fnugfri klud.

5. Sæt oliepinden (18) i igen, og kontrollér olieniveauet uden

7. Hvis olieniveauet er for lavt, skal der påfyldes den anbe-

falede mængde olie (maks. 400 ml).

8. Skru derefter oliepinden (18) i igen.150 DK

10.2 Påfyldning af benzin (fig. 10)

m FARE! Fare for brand og eksplosion! Ved påfyldning kan brændstof blive antændt og evt. eksplo- dere. Dette medfører alvorlig forbrænding eller død. - Sluk motoren, og lad den køle af. - Varme, flammer og gnister skal holdes på afstand. - Brændstof må kun påfyldes udendørs. - Benyt beskyttelseshandsker. - Undgå kontakt med hud og øjne. - Start produktet i en afstand på mindst 3 m fra det sted, hvor brændstoffet blev påfyldt. - Vær opmærksom på utætheder. Hvis der løber benzin ud, må man ikke forsøge at starte motoren. m Pas på! Græsslåmaskinen leveres uden benzin. Påfyld derfor altid benzin før ibrugtagning. Til dette for- mål skal du bruge blyfri benzin E10.

1. Rengør området omkring påfyldningshullet. Urenheder i

benzintanken (11) medfører driftsforstyrrelser.

2. Åbn forsigtigt tankdækslet (10), så et evt. overtryk kan

3. Fyld benzintanken (11) med benzin ved hjælp af en tragt

(medfølger ikke). Vær opmærksom på den maksimale på- fyldningsmængde på 0,85 liter. Påfyld forsigtigt benzin op til påfyldningsstudsens underkant.

5. Rengør tankdækslet (10) og området omkring det.

6. Kontrollér benzintanken (11) og brændstofledningerne for

7. Gå mindst tre meter væk fra tankningsstedet, før motoren

BEMÆRK: En vis støjforurening fra denne maski- ne er uundgåelig. Udfør støjende arbejde på god- kendte og dertil fastlagte tidspunkter. Overhold eventuelle hvileperioder, og begræns arbejdsva

righeden til det absolut nødvendige. Af hensyn til din personlige beskyttelse og til beskyttelse af per

Før hver ibrugtagning skal man kontrollere knivstopperen. Start motoren som beskrevet i pkt. 12.4.

11.2 Indstilling af klippehøjde (fig. 12)

m Pas på! Klippehøjden må kun justeres, når mo- toren er stoppet.

• I tæt, højt græs skal man indstille det højeste klippetrin og klippe langsommere. Der bør vælges en høj klippehøjde til sæsonens første klipning. Indstil klippehøjden, så maskinen ikke overbelastes.

• Vælg en klippehøjde der passer til den faktiske græslængde.

• Gentag plæneklipningen, så der maks. klippes 4 cm plæne ad gangen.

• Den korrekte klippehøjde for en - prydplæne er ca. 30 - 45 mm - brugsplæne er ca. 40 - 65 mm. Klippehøjden indstilles via armen til justering af klippehøjden (20). Der kan indstilles forskellige klippehøjder.

1. Træk armen til justering af klippehøjden (20) ud.

2. Drej armen til justering af klippehøjde (20) til den ønskede

3. Slip igen armen til justering af klippehøjden (20). Armen

går i indgreb på den ønskede position.

11.3 Klargøring af klippeområdet

1. Undersøg omhyggeligt det område, der skal klippes, før

2. Fjern sten, pinde, kødben, ledninger, legetøj og andre

genstande, som kan blive udslynget af maskinen.

3. Sørg for, at der ikke findes personer på det område, der

• Slå kun plænen med skarpe, fejlfrie knive, så græsstråene ikke frynser, og plænen ikke bliver gul.

• Et rent klippebillede opnås bedst ved at køre græsslåmaski- nen i lige baner. Disse baner skal helst overlappe hinanden med et par centimeter, så der ikke opstår striber.

• Hold undersiden af maskinhuset rent, og fjern græsaflejrin- ger. Aflejringer vanskeliggør startprocessen, forringer klip- pekvaliteten og græsudkastningen.

• På skråninger placeres klippebanen på tværs af skrånin- gen. Vækglidning af græsslåmaskinen forhindres ved at stille maskinen på skrå i opadgående retning.

12.1 Klipning med græsfangspose (23)

m Pas på! Benyt ikke maskinen uden fuldt monteret græs- fangspose eller bioklip-indsats. m Pas på! Fare for personskade! Græsfangsposen må kun sættes på og tages af, når motoren er stoppet, og kniven står stille.

12.1.1 Isætning af græsfangspose (23) (fig. 13)

1. Løft den bageste udkastningsklap (22).

2. Tag fat i græsfangsposen (23) i bæregrebet.

3. Indsæt græsfangsposen (23) i den hertil indrettede græs-

fangspose-ophængning på bagsiden af maskinen.

4. Læg den bageste udkastningsklap (22) ned; den holder

græsfangsposen (23) på plads.

12.1.2 Niveau-indikator (23a) på græsfangspo-

se (23) (fig. 13) Den luftstrøm, der genereres af kniven (27), hæver niveau-in- dikatoren (23a). Når græsfangsposen (23) er fyldt, stopper luftstrømmen. Hvis luftstrømmen er for svag, klapper niveau-in- dikatoren (23a) i. Dette er tegn på, at græsfangsposen (23) skal tømmes.151DK Niveau-indikatoren (23a) virker kun fuldt ud, når luftstrømmen er optimal. Ydre påvirkninger som vådt, tæt eller højt græs, lave klippetrin, tilsmudsning eller lignende kan forringe luft- strømmen og niveau-indikatorens (23a) funktion.

• Klap åben: Græsfangspose (23) fyldes

• Klap lukket: Græsfangspose (23) er fyldt

12.1.3 Tømning af græsfangsposen (23) (fig. 13)

m ADVARSEL Stop motoren (se 12.5), og vent, til kniven står stil- le, før græsfangsposen tages af. m Pas på! Fare for personskade! Græsfangsposen må kun tages af, når motoren er stoppet, og kniven står stille. Så snart græsrester blive liggende under græsslåningen, skal græsfangsposen tømmes.

1. Græsfangsposen (23) fjernes ved at løfte den bageste

udkastningsklap (22).

2. Tag græsfangsposen (23) ud ved at løfte den i bæregre-

bet. Iht. sikkerhedsforskriften klapper udkastningsklappen (22) i, så snart græsfangsposen (23) løftes af, og lukker den bageste udkastningsåbning. Bliver græsrester siddende i åbningen, trækkes græsslåma- skinen ca. 1 m tilbage, da det gør det nemmere at starte mo- toren. m Pas på! Græsrester i maskinhuset og på arbejdsværk- tøjet må hverken fjernes med hænderne eller fødderne, men kun med egnede hjælpemidler som f.eks. en børste eller en håndkost. For at sikre en god opsamling skal græsfangsposen (23) og især luftfilteret (12a) renses efter brug.

12.2 Græsslåning med sideudkast (19a)

Med sideudkastet (19a) kan du også klare højt og vildt græs, der sjældent slås.

12.2.1 Isætning af sideudkast (19a) (fig. 14)

1. først græsfangsposen (23), og sæt bioklip-indsatsen (26)

2. Klap sideudkastningsklappen (19) op, og hold den fast.

1. Klap sideudkastningsklappen (19) op, og hold den fast.

2. Tøm sideudkastet (19a), og tag luk sideudkastningsklap-

Under bioklipningen findeles det afklippede græs i det lukke- de maskinhus, hvorefter det fordeles på plænen igen. Græsset fjernes ikke fra plænen og bortskaffes ikke. Det fintsnittede græs falder tilbage i græsplænen som en naturlig gødning, der tilfører græsplænen fugt og vigtige næringsstoffer. m BEMÆRK! Bioklipning kan kun gennemføres, hvis plænen er relativt kort.

12.3.1 Isætning af bioklip-indsats (26) (fig. 15)

1. Løft den bageste udkastningsklap (22).

2. Fjern græsfangsposen (23) (hvis monteret) ved hjælp af

3. Tryk frigørelsesknappen på bioklip-indsatsen (26) nedad,

og sæt bioklip-indsatsen (26) i. Frigørelsesknappen går i indgreb.

4. Indstil klippehøjden (se 11.2.).

• Klip græsset 2 cm, når det er 4-6 cm højt.

12.4 Start af motoren

Advarselsinstruks: Kniven roterer, når motoren startes. Start ikke maskinen, når udkastningskanalen ikke er dækket af en af følgende dele:

afsnit 10.1 og 10.2). Kontrollér, at tændrørsstikket (16) er tilsluttet til tændrøret (16a).

2. Tryk tre gange på brændstofpumpen ”Primer” (13) ved

lave temperaturer. Dette gør det lettere at starte maskinen.

3. Stå bag græsslåmaskinen. Den ene hånd trykker på mo-

torbremsearmen (3) til styret (1), mens den anden hånd skal være på trækstarteren (25).

4. Start motoren med trækstarteren (25). Dette gøres ved at

trække grebet ca. 10-15 cm ud (indtil der mærkes en mod- stand). Og træk derefter hårdt i ét ryk. Skulle motoren ikke starte, trækker man endnu en gang i trækstarteren (25).

5. Pga. et beskyttelsesskjold på motoren kan der opstå en

smule røg, når maskinen bruges første gang. Dette er en normal proces.

Bemærk: Tryk tre gange på brændstofpumpen ”Primer” (13) ved lave temperaturer (fig. 1). Det- te gør det lettere at starte maskinen. Brug kun brændstofpumpen ”Primer” (13) (fig. 1), når ma- skinen er kold! m Pas på!

• Lad ikke startkablet gå tilbage af sig selv.

• I koldt vejr kan det være nødvendigt at gentage startproces- sen flere gange.

12.5 Slukning af motoren

m ADVARSEL! Fare for personskade! Når motoren er stoppet, bliver kniven ved med at køre i nogle sekunder. Hvis man rører ved de roterende dele, risikerer man at pådrage sig snitsår. - Vent, til kniven står stille. - Forsøg ikke at bremse kniven med hånden. - Benyt beskyttelseshandsker. - Hold fødderne væk fra kniven.152 DK

1. Stop motoren ved først at slippe bøjlen til køredrev (2)

og derefter motorbremsearmen (3). Vent, til kniven (27) står stille.

2. Fjern tændrørsstikket (16) fra tændrøret (16a) for at undgå

en utilsigtet start af motoren.

Græsslåmaskinen er udstyret med baghjulsdrev.

12.6.1 Start af køredrev

1. Start græsslåmaskinen (se 12.4).

2. Træk bøjlen til køredrev (2) mod på styret (1), og hold

3. Køredrevet aktiveres (drivhjulet (21) bevæger sig), og

græsslåmaskinen bevæger sig fremad. Pas på! Undgå at beskadige maskinen! Hold hele tiden bøj- len til køredrev (2) helt til anslag for at undgå beskadigelse af gearkassen.

12.6.2 Stop af køredrev

1. Slip bøjlen til køredrev (2). Køredrevet stoppes, og græs-

slåmaskinen bliver stående.

2. Motoren fortsætter med at køre.

12.7 Efter græsklipningen

• Lad altid motoren afkøle, før græsslåmaskinen frastilles i lukkede rum. Fjern græs, løv, mudder og olie, før maskinen frastilles. Anbring ikke andre genstande oven på græsslå- maskinen.

• Kontrollér alle skruer og møtrikker, før maskinen tages i brug igen. Spænd løse skruer fast.

• Tøm græsfangsposen (23), før maskinen tages i brug igen.

m ADVARSEL! Fare for personskade og forbrænding! Produktet kan starte uventet og derved medføre personska- der. - Sluk motoren inden enhver form for rengørings- og vedlige- holdelsesarbejde. - Lad motoren køle af. - Træk tændrørsstikket af tændrøret. m ADVARSEL! Sundhedsfare! Indånding af benzin-/smøreoliedampe kan forårsage alvorli- ge sundhedsskader, bevidstløshed og i ekstreme tilfælde død. - Undgå at indånde benzin-/smøreoliedampe. - Brug kun produktet udendørs.

13.1 Rengøring af græsslåmaskinen (fig. 1)

Rengøring med en haveslange anbefales kun med lavt vand- tryk. En højtryksrenser er ikke egnet til rengøring af græsslå- maskinen. Løsn græsfangsposen (23), og børst den af med en håndbør- ste. Man kan også rengøre græsslåmaskinens hus groft med kosten. Ved større tilsmudsning kan man tørre græsslåmaski- nen af med en fugtig klud. Bemærk: Før græsslåmaskinen kippes, skal benzintanken tømmes helt ved hjælp af en benzinudsugningspumpe (med- følger ikke). Græsslåmaskinen må ikke kippes mere end 90 grader.

1. Det er bedst at kippe græsslåmaskinen bagud. Sørg da

for, at tændrøret (16a) vender opad. Hvis tændrøret (16a) vender nedad, kan der løbe olie ud og anrette store ska- der i motoren og karburatoren.

2. Alternativt kan man også kippe maskinen om på siden,

men man skal da sørge for, at luftfilterlåget (12) er på oversiden.

3. Rengør græsslåmaskinens underside med en spatel og en

håndbørste. Spatlen hjælper med at fjerne groft og større planterester fra området omkring knivene (27). Rengøring af undervognen er nemmere og kan gøres mere grundigt umiddelbart efter brug. Smuds og planterester vil da være mere friske og kan lettere løsnes.

4. Hvis det er nødvendigt, og hvis snavset er svært at fjer-

ne, kan man også bruge et særligt rengøringsmiddel. Der må ikke anvendes aggressive rengøringsmidler som f.eks. koldrens eller rensebenzin.

5. Kontrollér, om græsudkastningen er fri for græsrester og

fjern sådanne ved behov.

13.2 Rengøring af græsslåmaskinen via vandtil-

slutningen (14) (fig. 1, 16) Bemærk: Sæt tændrørsstikket (16) korrekt på tændrøret (16a) igen (fig. 21).

1. Fjern først bioklip-indsatsen (26) eller græsfangsposen

2. Slut en haveslange til vandtilslutningen (14) via den ind-

byggede stikkobling med henblik på rengøring

3. Tænd for vandet, og start græsslåmaskinen (se 12.4).

4. Vandet hvirvles rundt af den roterende kniv (27).

5. Efter nogle minutter er græsslåmaskinen rengjort for alle

fastklæbende smuds- og græsrester.

6. Lad derefter græsslåmaskinen køre i kort tid uden vand

for at fjerne det meste af fugten med luften fra den cirku- lerende kniv (27).

13.3 Rengøring af kileremmen (fig. 17)

1. Kip græsslåmaskinen bagud.

2. Rengør kileremmen (32) efter hver brug med en børste

m ADVARSEL! Fare for personskade! Utilsigtet og uventet start af produktet kan medføre person- skader. - Sluk motoren inden transport. - Lad motoren køle af. - Træk tændrørsstikket af tændrøret. VIGTIGT: Til transport skal du altid indstille klippehøjden i den højeste stilling.

1. Tøm benzintanken (11) med en benzinudsugningspumpe

(medfølger ikke) (se 16.4).

2. Tøm den varme motor for motorolien (se 16.3.).153DK

3. Rengør cylinderens køleribber og huset (se 13.1.).

4. Klap skubbebøjlen ind (se 15.2.).

5. Vikl et par lag pap mellem øverste (4) og nederste (8)

skubbebøjle og motor, så de ikke skurer mod hinanden.

6. For at undgå materielle skader og kvæstelser skal pro-

duktet sikres mod at vælte og skride, når det transporteres på køretøjer.

m Pas på! Maskinen skal rengøres og vedligeholdes, inden det stilles til opbevaring. m Pas på! Opbevar ikke maskinen med fyldt græsfangspo- se. I varmt vejr begynder græsset at gære under varmepåvirk- ning. Brandfare. Maskinen og dets tilbehør skal opbevares mørkt, tørt og frost- sikkert og utilgængeligt for børn. Den optimale opbevaring- stemperatur er mellem 5 og 30˚C. Opbevar maskinen i den originale emballage. Tildæk maskinen for at beskytte det mod støv eller fugt. Opbe- var brugsanvisningen sammen med maskinen.

• Opbevar aldrig græsslåmaskinen med benzin i benzintan- ken i en bygning, hvor benzindampe evt. kan komme i kon- takt med åben ild eller gnister.

• Lad motoren afkøle, før græsslåmaskinen frastilles i lukkede rum.

• Ved længere tids opbevaring skal benzintanken tømmes ved hjælp af en benzinudsugningspumpe (medfølger ikke) (se fig. 16.4).

• For at undgå brandfare skal motor, udstødning og området omkring benzintanken holdes fri for græs, blade eller udlø- bende fedt (olie).

15.1 Forberedelse til opbevaring af græsslåma-

skinen m ADVARSEL! Fjern ikke benzinen i lukkede rum, i nærhe- den af ild eller hvis der ryges. Gasdampe kan føre til eksplo- sioner eller brand.

1. Tøm benzintanken (11) med en benzinudsugningspumpe

(medfølger ikke) (se 16.4).

2. Udfør olieskift (se 16.3).

3. Tag tændrørsstikket (16) af tændrøret (16a). Fjern tændrø-

ret (16a) med en tændrørsnøgle (medfølger ikke).

4. Fyld ca. 20 ml olie i cylinderen med en oliekande.

5. Træk langsomt i trækstarteren (25), så olien beskytter den

indvendige side af cylinderen.

6. Skru tændrøret (16a) i igen.

7. Rengør cylinderens køleribber og huset (se 13.1.).

8. Rengør hele maskinen for beskytte lakken.

9. Opbevar maskinen et godt ventileret sted.

15.2 Sammenklapning af skubbebøjle

m ADVARSEL! Klemningsfare! Hold altid skubbebøjlen med en hånd på det højeste sted. - Placer aldrig fingrene mellem den øverste og den neder- ste skubbebøjle. Skubbebøjlen kan klappes ind med henblik på pladsbespa- rende opbevaring.

1. Tag græsfangsposen (23) af.

2. Fjern trækstarteren (25) fra snorekrogen (24).

3. Åbn spændearmen (5) på nederste skubbebøjle (8).

4. Drej spændearmen (5) på tværs af skubbebøjlen. Det

gøres ved at trække spændearmen (5) lidt væk fra den nederste skubbebøjle (8).

5. Klap begge skubbebøjler nedad. Pas på ikke at klemme

m ADVARSEL! Reparations- og vedligeholdelsesarbejde, der ik- ke er beskrevet i denne brugsanvisning, må kun udføres på et professionelt værksted. Brug kun originale reservedele. Risiko for ulykker! Udfør altid vedligeholdelses- og rengøringsarbejde med motoren slukket og tændrørsstikket taget af. Fare for personskader! Lad maskinen køle af inden påbegyndelse af en- hver form for vedligeholdelses- og rengøringsar- bejde. Motorelementer er meget varme. Risiko for personskade og forbrænding! Produktet kan starte uventet og derved medføre personskader.

• Sluk motoren inden enhver form for rengørings- og vedlige- holdelsesarbejde.

• Lad motoren køle af.

• Træk tændrørskablet af tændrøret.

• Regelmæssig, omhyggelig vedligeholdelse er nødvendig for at sikre, at sikkerhedsniveauet og maskinens effekt op- retholdes.

• Sørg for, at alle møtrikker, bolte og skruer er spændt godt til, så maskinen er i en sikker arbejdsstand.

• Kontrollér regelmæssigt græsfangsposen for slid eller tab af funktionsevne.

• Erstat slidte eller beskadigede dele af sikkerhedsårsager.

• Kontrollér, at for- og baghjul sidder sikkert fast.

• Vi anbefaler, at hjulaksler og hjulnav rengøres mindst én gang i sæsonen for at sikre, at hjulene går let.

• Arbejde, der ikke er beskrevet i denne brugsanvisning, må kun udføres på et autoriseret professionelt værksted.

16.1 Udskiftning af kniv (27) (fig. 18)

m Pas på! Arbejde med en beskadiget kniv er forbundet med fare for personskade. - Benyt beskyttelseshandsker! Af sikkerhedsmæssige årsager må kniven (27) kun slibes og afbalanceres på et autoriseret, professionelt værksted. For at opnå et optimalt arbejdsresultat anbefales det at få kniven (27) kontrolleret en gang om året. Når kniven (27) udskiftes, må der kun bruges originale reser- vedele.

1. Tøm benzintanken (11) med en benzinudsugningspumpe

(medfølger ikke), før du fjerner klingen. Kip aldrig græs- slåmaskinen til siden eller fremad med fyldt benzin- eller olietank! Dette vil beskadige motoren og medføre, at ga- rantien bortfalder.

2. Hold fast i kniven (27) med den ene hånd.154 DK

3. Drej knivskruen (28) af motorspindlen (30) mod uret ved

hjælp af en skruenøgle SW17 (medfølger ikke). Fjern spændeskiven (29).

4. Monter den nye kniv (27) igen i omvendt rækkefølge.

Fastgør knivskruen (28) korrekt. Sørg for, at kniven (27) er korrekt placeret og ligger an mod motorspindlen (30).

5. Knivskruens (28) tilspændingsmoment 45 Nm. Udskift

Skulle kniven (27) være kommet i berøring med en forhindring, skal man straks slukke motoren og tage tændrørsstikket (16) af.

• Kontrollér kniven (27) for skader.

• Beskadigede eller bøjede knive (27) skal udskiftes.

• Forsøg aldrig at rette en bøjet kniv (27) ud igen.

• Arbejd aldrig med en bøjet eller meget slidt kniv (27); dette forårsager vibrationer og kan føre til skader på græsslå- maskinen.

16.2 Kontrol af olieniveau (fig. 9)

m ADVARSEL! Sundhedsfare! Indånding af benzin-/smøreoliedampe kan forårsage alvorli- ge sundhedsskader, bevidstløshed og i ekstreme tilfælde død. - Undgå at indånde benzin-/smøreoliedampe. - Brug kun produktet udendørs. BEMÆRK! Produktbeskadigelse Hvis produktet bruges uden eller med for lidt motor- og gearo- lie, kan dette medføre motorskader. - Fyld benzin og olie på, før ibrugtagning. Produktet leveres uden motor- og gearolie. - Brug kun motorolie SAE 10W-30 eller SAE 10W-40 BEMÆRK! Miljøskader! Spildt olie kan forurene miljøet permanent. Væsken er meget giftig og kan hurtigt forårsage vandforurening. - Påfyld/aftøm kun olie på jævne, faste overflader. - Brug en påfyldningsstuds eller en tragt. - Saml den aftappede olie op i en egnet beholder. - Tør straks spildt olie omhyggeligt op, og bortskaf kluden i henhold til de lokale bestemmelser. - Bortskaf olien i henhold til de lokale bestemmelser.

1. Stil græsslåmaskinen på en plan, lige overflade.

2. Skru oliepinden (18) mod venstre og ud, og tør den af

med en ren, fnugfri klud.

3. Sæt oliepinden (18) i igen, og kontrollér olieniveauet uden

at skrue oliepinden fast igen.

4. Træk oliepinden (18) ud, og aflæs olieniveauet i vandret

stilling. Olieniveauet skal være et sted mellem max. og min. på oliepinden (18).

Motorolien skal skiftes hvert år før sæsonstart ved driftsvarm og slukket motor. Brug kun motorolie (SAE 10W-30 / SAE 10W-40).

1. Stil græsslåmaskinen på en plan, lige overflade.

2. Skru oliepinden (18) af mod venstre.

3. Sug motorolien ud gennem påfyldningsstudsen ved hjælp

af en oliepumpe (medfølger ikke) og slangen.

2. Skru tankdækslet (10) af, og fjern det.

3. Skub benzinudsugningspumpens slange ned i benzintan-

ken (11), og aftap al benzinen af ved hjælp af benzinuds- ugningspumpen.

4. Skru tankdækslet (10) fast igen.

5. For at sikre at benzin ikke bliver stående i karburatoren, skal

en (31) ved hjælp af en skruenøgle SW10 (medfølger ikke).

16.5 Vedligeholdelse af luftfilteret (fig. 20)

m FARE! Fare for brand og eksplosion! Ved forkert rengøring kan brændstof antændes og i givet fald eksplodere. Dette medfører alvorlig forbrænding eller død. - Rengør kun luftfilteret ved udbankning. - Rengør aldrig luftfilteret med benzin eller brændbare op- løsningsmidler. BEMÆRK! Fare for beskadigelse! Hvis motoren kører uden indsat filterelement, kan dette forår- sage motorskader. - Lad aldrig motoren køre uden indsat luftfilterelement. Snavsede luftfiltre forringer motoreffekten, fordi karburatoren for- synes med for lidt luft. Regelmæssig kontrol er derfor nødvendig. Luftfilteret (12a) bør kontrolleres hver 25. driftstime og rengø- res efter behov. Er luften meget støvet, skal luftfilteret (12a) kontrolleres oftere.

1. Tag luftfilterlåget (12) af, og fjern luftfilteret (12a).

2. Rengør kun luftfilteret (12a) via udbankning.

3. Udskift et defekt luftfilter (12a) med et nyt.

4. Indsæt luftfilteret (12a) igen, og sæt luftfilterlåget (12) på.

16.6 Vedligeholdelse af tændrøret (16a)

(fig. 21-22) Kontrollér tændrøret (16a) første gang for tilsmudsning efter 10 driftstimer, og rengør det i givet fald med en kobbertrådbørste. Vedligehold herefter tændrøret (16a) for hver 50 driftstimer.

1. Fjern tændrørsstikket (16) med en drejebevægelse (fig. 22).

2. Fjern tændrøret (16a) med en tændrørsnøgle (medfølger ikke).

3. Indstil afstanden til en afstand på 0,75 mm (0,030”) vha.

en bladsøger. Anbring tændrøret (16a) igen og sørg for, at dette ikke spændes alt for meget.155DK

16.7 Motorbremsearm (fig. 1, 11)

Motoren er udstyret med en mekanisk bremse, som skal kon- trolleres med jævne mellemrum. Når motorbremsearmen (3) slippes, skal kniven (27) stå stille inden for 7 sekunder. En kørende kniv (27) frembringer tydeligt mærkbar vindstøj. Kørslen af kniven (27) signaleres ved hjælp af den generere- de vindstøj og kan således kontrolleres. Bemærk: Hvis man konstaterer, at knivstopperen ikke funge- rer korrekt, skal man kontakte kundeservice eller et professio- nelt værksted. Kontrollér, at maskinens tilstand er upåklagelig i hele dens levetid. En ukorrekt vedligeholdelse kan medføre livsfarlige personskader.

Kontrollér efter reparation eller vedligeholdelse, om alle sikkerhedstekniske dele er anbragt og befinder sig i korrekt stand. Opbevar dele, der er forbundet med tilskadekomst, util- gængeligt for andre personer og børn. Pas på! Iht. produktansvarsloven fraskriver vi os ansvaret for skader, der skyldes forkerte reparationer eller brug af ikke-ori- ginale reservedele. Kontakt en kundeservice eller en autoriseret fagmand. Det samme gælder også for tilbehørsdele. Ved forespørgsler bedes følgende data opgivet:

• Dataene på maskinens typeskilt

• Dataene på motorens typeskilt Vigtig henvisning ifm. reparation: Ved returnering af maskinen til reparation skal man være op- mærksom på, at maskinen af sikkerhedsårsager skal sendes til servicestationen tømt for olie og brændstof.

Vær opmærksom på, at følgende dele på dette produkt slides som følge af brug eller naturligt slid, og at der er brug for følgende dele som forbrugsmaterialer. Sliddele*: Tændrør, luftfilter, kniv, kilerem

• indgår ikke nødvendigvis i leveringsomfanget!

17. Bortskaffelse og genanvendelse

Oplysninger om emballage Emballeringsmaterialerne er genanvende- lige. Emballage skal bortskaffes jf. gælden- de miljøregler. Informationer om muligheder for bortskaffelse af udtjente apparater fås ved henvendelse til kom

munen. Brændstof og olie

• Inden maskinen bortskaffes, skal benzintanken og motoro- liebeholderen tømmes!

• Brændstof og motorolie hører ikke til i husholdningsaffald eller afløb, men skal indsamles og/eller bortskaffes separat!

• Tomme olie- og brændstofbeholdere skal bortskaffes i hen- hold til gældende miljøregler.156 DK

18. Afhjælpning af fejl

Følgende tabel viser fejlsymptomer og beskriver, hvordan disse kan afhjælpes, hvis maskinen ikke fungerer korrekt. Hvis man ikke kan lokali- sere og afhjælpe problemet, skal man kontakte sit serviceværksted. Fejl Mulig årsag Afhjælpning Urolig kørsel, maskinen vibrerer kraftigt Skruer løse Kontrollér skruer Knivfastgørelse løs Kontrollér knivfastgørelse Kniv ude af balance Udskift kniv Motor vil ikke starte Motorbremsearm ikke trykket ned Tryk på motorbremsearm Gashåndtag i forkert stilling Kontrollér indstilling Tændrør defekt Udskift tændrør Benzintank tom Påfyld brændstof Tilsmudset brændstof Tøm benzintank, og påfyld rent brændstof Kolde omgivelser Tryk på brændstofpumpen "Primer" Motor defekt Kontakt autoriseret kundeservice Motor går uroligt Luftfilter snavset Rens luftfilter Tændrør tilsmudset Rengør tændrør Plæne bliver gul, snit uregelmæssigt Kniv er uskarp Slibning af kniv Klippehøjde for lav Indstil rigtig højde Græsudkastning er ikke korrekt Klippehøjde for lav Indstil klippehøjde Kniv slidt Udskift kniv Græsfangspose tilstoppet Tøm græsfangspose, eller afhjælp tilstopning157DK

Kære kunde, Alle vores produkter gennemgår strenge kvalitetskontrol for at sikre, at de når dig i perfekt stand. I det usandsynlige tilfælde, at enheden udvik- ler en fejl, bedes du kontakte vores serviceafdeling på den adresse, der vises på dette garantibevis. Selvfølgelig, hvis du foretrækker at ringe til os så er vi også glade for at tilbyde vores bistand under servicenummer trykt nedenfor. Bemærk følgende betingelser, som garantikrav kan gøres:

• Disse garanti vilkår omfatte yderligere garanti rettigheder og påvirker ikke dine lovbestemte rettigheder for garanti. Vi vil ikke debitere dig for denne garanti.

• Vores garanti dækker kun problemer forårsaget af materiale- eller produktionsfejl, og det er begrænset til afhjælpning af disse mangler eller udskiftning af enheden. Bemærk, at vores enheder ikke er designet til brug i kommercielle, handel eller industrielle applikationer. Derfor er garantien ugyldig, hvis udstyret bruges i kommerciel, handel eller industrielle applikationer eller for andre tilsvarende aktivi- teter. Følgende er også udelukket fra vores garanti: kompensation for transportskader, skader forårsaget af manglende overholdelse af installations- / monteringsvejledning eller skader forårsaget af uprofessionel installation, manglende overholdelse brugsanvisningen (f.eks tilslutning til den forkerte netspænding eller strøm type), misbrug eller uhensigtsmæssig brug (såsom overbelastning af apparatet eller brug af ikke-godkendte værktøj eller tilbehør), manglende overholdelse af vedligeholdelses- og sikkerhedsforskrifter, indtrængen af fremmedlegemer i apparatet (f.eks sand, sten eller støv) , virkninger af vold eller ydre påvirkninger (f.eks skader forårsaget af enheden bliver droppet) og normal slitage som følge af korrekt funktion af apparatet. Garantien erklæres ugyldige, hvis der gøres forsøg på at manipulere med enheden.

• Garantien er gyldig i en periode på 3 år fra købsdatoen af enheden. Garantikrav skal indsendes inden udløbet af perioden garanti senest to uger efter defekten blive bemærket. Ingen garantikrav vil blive accepteret efter udløbet af garantiperioden. Den oprindelige garantiperiode fortsat anvendelse til enheden, selvom reparationer udføres eller dele udskiftes. I sådanne tilfælde, det udførte arbejde eller dele monteret vil ikke resultere i en forlængelse af garantiperioden, og ingen ny garanti bliver aktiv for det udførte eller dele mon- teret arbejde. Dette gælder også, når der anvendes en tjeneste på stedet.

• For at du kan gøre dit garantikrav gældende, bedes du kontakte nedenstående serviceadresse. Hvis reklamationen ligger inden for ga- rantiperioden, vil vi fremsende dig en returmærkat, med hvilken du gratis kan returnere dit defekte apparat til os. Det ville hjælpe os, hvis du kunne beskrive karakteren af problemet så detaljeret som muligt. Hvis fejlen er dækket af vores garanti så din enhed vil enten blive repareret med det samme og returneret til dig, eller vi vil sende dig en ny enhed. Selvfølgelig er vi også glade tilbyde en afgiftsudløsende reparationsservice for eventuelle mangler, der ikke er omfattet af anvendelsesom- rådet for denne garanti eller til enheder, som ikke længere er dækket. At drage fordel af denne service, skal du sende enheden til vores service-adresse. Tjeneste-Hotline (DK):

21. Overensstemmelseserklæring
