РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ PBRM 51 A1 PARKSIDE

БЕНЗИНОВА КОСАЧКА ЗА ТРЕВА Инструкции за обслужване и безопасностПревод на оригиналното ръководство за експлоатация

Преди да прочетете отворете страницата с фигурите и след това се запознайте с всички функции на уреда.

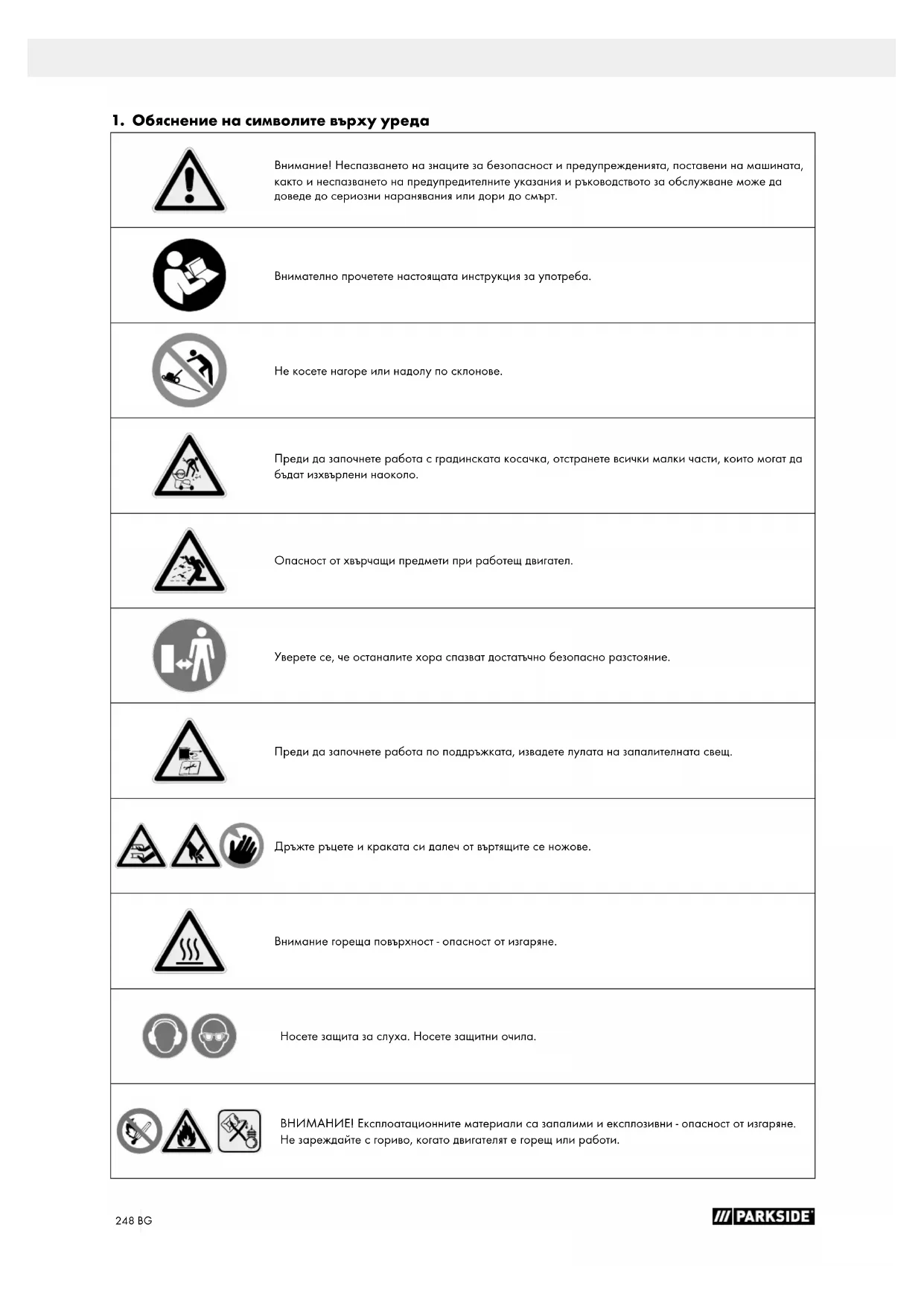

1. Обяснение на символите върху уреда

Внимание! Неспазването на знаците за безопасност и предупрежденията, поставени на машината, както и неспазването на предупредителните указания и ръководството за обслужване може да доведе до сериозни наранявания или дори до смърт. Внимателно прочетете настоящата инструкция за употреба. Не косете нагоре или надолу по склонове. Преди да започнете работа с градинската косачка, отстранете всички малки части, които могат да бъдат изхвърлени наоколо. Опасност от хвърчащи предмети при работещ двигател. Уверете се, че останалите хора спазват достатъчно безопасно разстояние. Преди да започнете работа по поддръжката, извадете лулата на запалителната свещ. Дръжте ръцете и краката си далеч от въртящите се ножове. Внимание гореща повърхност - опасност от изгаряне. Носете защита за слуха. Носете защитни очила. ВНИМАНИЕ! Експлоатационните материали са запалими и експлозивни - опасност от изгаряне. Не зареждайте с гориво, когато двигателят е горещ или работи.249BG Вместимост на резервоара Моторно масло

Натискане 3x на горивната помпа „Primer“. Дължина на ножа. Макс. широчина на рязане. Гарантирано ниво на звукова мощност. Продуктът отговаря на приложимите европейски директиви. MIN MAX Контролирайте нивото на маслото. STOP MOTORDRIVE DRIVE - задвижване със скоба STOP - Лост за спирачното устройство на двигателя Опасност от отравяне! Използвайте уреда само на открито и никога в затворени или лошо венти- лирани помещения. m Внимание! В настоящото ръководство за обслужване с този знак сме обозначили местата, които засягат Ваша- та безопасност.

Сигнална дума за обозначаване на непосредствено опасна ситуация, която, ако не бъде избегна- та, ще доведе до смърт или сериозно нараняване.250 BG ПРЕДУПРЕЖДЕ-

Сигнална дума за обозначаване на възможна опасна ситуация, която, ако не бъде избегната, може да доведе до смърт или сериозно нараняване. БЛАГОРАЗУМИЕ! Сигнална дума за обозначаване на потенциално опасна ситуация, която, ако не бъде избегната, може да доведе до леки или средни наранявания.

Сигнална дума за обозначаване на потенциално опасна ситуация, която, ако не бъде избегната, може да доведе до повреждане на продукта или имуществени щети.251BG

Съгласно действащия закон за продуктовата отговорност, производителят на този уред не носи отговорност за щети, възникнали по или поради този уред, при:

• Неспазване на ръководството за обслужване

• Ремонти от неупълномощени специалисти, явяващи се

• Употреба не по предназначение Вземете под внимание: Преди монтажа и пуск в експлоатация прочетете целия текст на ръководството за употреба. Целта на това ръководство за употреба е да Ви улесни при запознаването с Вашия уред и използването на него- вите възможности за употреба съгласно предписанията. Ръководството за употреба съдържа важни указания от- носно безопасната, правилната и икономичната работа с уреда, избягването на опасности, спестяването на раз- ходи за ремонт, намаляването на времената на престой и увеличаването на надеждността и експлоатационния живот на електрическия инструмент. В допълнение към указанията за безопасност в това ръ- ководство за употреба, задължително трябва да спазвате отнасящите се до експлоатацията на уреда предписания във Вашата страна. Съхранявайте ръководството за употреба при уреда, за- щитено от замърсяване и влага в пластмасова торбичка. То трябва да бъде прочетено и внимателно спазвано от всеки оператор преди започване на работа. С уреда могат да работят само лица, които са инструк- тирани относно употребата на уреда и са запознати със свързаните с това опасности. Изискваната минимална възраст трябва да се спазва. Освен съдържащите се в това ръководство за употреба указания за безопасност и специалните разпоредби във Вашата страна, при работата с машини трябва да се спазват и общопризнатите правила на техниката. Не поемаме отговорност за злополуки или щети, възник- нали поради неспазване на това ръководство или на ука- занията за безопасност.

2. Задвижване със скоба

3. Лост за спирачното устройство на двигателя

4. Горна подвижна скоба

5. Лост на устройството за бързо затягане

8. Долна подвижна скоба

12. Капак на въздушния филтър

12a. Въздушен филтър

13. Горивна помпа „Primer“

14. Връзка към водоснабдителната система

16. Лула на запалителна свещ

16a. Запалителна свещ

18. Маслоизмервателна щека

19. Странична клапа за разтоварване

19a. Страничен изхвъргач

20. Настройка на височината на среза

21. Задвижващо колело

22. Клапа за изхвърляне

23a. Индикация за нивото на напълване на коша за трева

32. Клиновиден ремък

4. Обем на доставката (фиг. 1-2)

• 1 x бензинова градинска косачка с горна подвижна скоба (4)

• 2 x лост на устройството за бързо затягане (5)

• 4 x пластмасова звездообразна гайка (6)

• 1 x кабелна скоба (7)

• 1 x долни подвижни скоби (8)

• 2 x водач за подвижни скоби (9)

• 1 x страничен изхвъргач (19a)

• 1 x кош за трева (23)

• 1 x вложка за мулч (26)

• 2 x подложна шайба голяма (C)

• 2 x пластмасова шайба (D)

• 1 x ръководство за употреба252 BG

5. Употреба по предназначение

Бензиновата градинска косачка е подходяща за лично ползване в домашни и хоби градини. Градинските косач- ки за частните домашни и хоби градини са тези, чиято годишна употреба обикновено не надхвърля 50 часа и които се използват предимно за поддръжка на морави и тревни площи, но не и на обществени съоръжения, пар- кове, спортни съоръжения, както и в селското и горското стопанство. Машината може да се използва само съгласно нейното предназначение. Всяка различаваща се от това употреба не е по предназначение. За всякакъв вид произтичащи от това щети или нараня- вания отговорност носи потребителят/операторът, а не производителят. Съставна част от употребата по предназначение е също и спазването на указанията за безопасност както и ръ- ководството за монтаж и указанията за експлоатация в ръководството за употреба. Лицата, които обслужват и поддържат машината, трябва да са запознати с него и да са информирани относно въз- можните опасности. Освен това трябва да се спазват най-точно и действащите предписания за трудова безопасност. Други общи правила в областите трудова медицина и техника на безопасност също трябва да се съблюдават. Промени по машината освобождават изцяло производи- теля от отговорност за възникнали в резултат от това щети. Машината може да се използва само с оригинални резерв- ни части и оригинални принадлежности на производителя. Моля, обърнете внимание, че нашите уреди не са кон- струирани с предназначение за търговска, професионал- на или промишлена употреба. Не поемаме гаранция, ако уредът се използва в търговски, занаятчийски или промишлени предприятия, както и при равносилни дей-

Поради физическа опасност за потребителя, градинска- та косачка не трябва да се използва за следната работа (непълен списък):

• за подрязване на храсти, жив плет и шубраци,

• за рязане на увивни растения,

• за грижа за тревните площи на покривните насаждения и в балконските сандъчета,

• за рязане и раздробяване на изрезки от дървета и жив плет,

• за почистване на тротоари (изсмукване, издухване),

• за изравняване на купчини, например на къртичини,

• за транспортиране на нарязана трева, освен в предви- дения за целта кош за трева. ПРЕДУПРЕЖДЕНИЕ За Ваша собствена безопасност, моля, прочетете внима- телно това ръководство и общите указания за безопас- ност, преди да пуснете уреда в експлоатация. Ако ще предоставяте уреда на трети лица, винаги им давайте и тази инструкция за употреба.

6. Указания за безопасност

В настоящото ръководство за употреба с този знак сме обо- значили местата, които засягат Вашата безопасност:

Освен това ръководството за експлоатация съдържа дру- ги важни пасажи, които са обозначени с думата „ВНИ-

m Внимание! При използването на уреди трябва да се спазват някои предпазни мерки за безопасност, за да се предотвратят наранявания и щети. Затова прочетете внимателно насто

ящото ръководство за употреба / настоящите указания за безопасност. Ако трябва да предадете уреда на трети лица, моля предайте също и това ръководство за употреба / тези указания за безопасност. Не поемаме отговорност за злополуки или щети, възникнали поради неспазване на това ръководство или на указанията за безопасност.

Неспазването на това указание ще доведе до най-голяма опасност за живота или до риск от наранявания, застра- шаващи живота. ПРЕДУПРЕЖДЕНИЕ Неспазването на това указание може да доведе до смърт, респ. тежки наранявания. БЛАГОРАЗУМИЕ Неспазването на това указание може да доведе от леки до средни наранявания.

Неспазването на това указание може да доведе до по- вреда на двигателя или други материални щети. Кой не трябва да използва уреда:

• Деца и другите лица, които не са прочели инструкция- та за употреба (местните разпоредби може да опреде- лят минималната възраст на потребителя).

• Лицата, които са под влиянието на алкохол, наркотици или лекарства, уморени са или са болни. Указания за безопасност за ръчно управлявани градински косачки

• Прочетете внимателно инструкцията за употреба. За- познайте се с настройките и с правилното използване на машината.

• Никога не позволявайте на деца или други хора, които не са прочели инструкцията за употреба, да използват градинската косачка. Местните разпоредби могат да определят минималната възраст на потребителя.

• Никога не косете, докато наблизо има други хора, осо- бено деца, или животни. Не забравяйте, че операторът или потребителят са отговорни за инциденти, включва- щи други хора или тяхното имущество.

• Косете само при добра видимост. Необходимо е да държите третите лица далеч.

• Ако трябва да предадете уреда на трети лица, моля предайте също и това ръководство за употреба.253BG

• По време на косене винаги носете здрави нехлъзгащи се обувки и дълги панталони. Не косете боси или в леки сандали.

• Проверете терена, на който ще се използва машината, и отстранете всички предмети като камъни, играчки, пръчки и жици и др., които могат да бъдат уловени или изхвърлени.

• Изключете двигателя, изчакайте да спре и изключете лулата на запалителната свещ, когато - оставяте уреда. - отстранявате запушвания или препятствия. - уредът е бил в контакт с чужди тела. - в уреда се появяват неизправности и необичайни

ПРЕДУПРЕЖДЕНИЕ Бензинът е силно запалим:

• Съхранявайте бензин само в предвидени за това съдове.

• Зареждайте гориво само на открито и не пушете.

• Преди да стартирате двигателя, трябва да заредите с бензин. Докато двигателят работи или при гореща гра- динска косачка капачката на резервоара не бива да се отваря или да се долива бензин.

• Ако е изтекъл бензин, не трябва да се прави опит за стартиране на двигателя. Вместо това машината тряб- ва да се отстрани от замърсената с бензин повърхност. Всякакви опити за палене трябва да се избягват докато бензиновите изпарения се изпарят.

• От съображения за сигурност бензиновият резервоар и другите капачки на резервоара трябва да се сменят при повреда.

• Никога не съхранявайте бензина в близост до източник на искри. Винаги използвайте тествана туба. Дръжте бензина далеч от деца.

• Сменете дефектния шумозаглушител.

• Преди употреба винаги проверявайте визуално дали ножът и закрепващите болтове са износени или по- вредени. За избягване на дебаланс износените или повредени ножове и закрепващи болтове трябва да се сменят само в комплект.

• Уверете се, че всички гайки, болтове и винтове са здраво затегнати и че уредът е в безопасно работно състояние.

• Никога не съхранявайте машината с бензин в резерво- ара в сграда, където бензиновите изпарения могат да влязат в контакт с открит пламък или искри.

• Оставете двигателя да се охлади, преди да приберете машината в затворено помещение.

• За да избегнете опасността от пожар, пазете двигателя, ауспуха и около бензиновия резервоар чисти от трева, листа или изтичаща грес (масло).

• Редовно проверявайте устройството за събиране за трева за износване или загуба на функционалност.

• От съображения за сигурност подменяйте износени или повредени части.

• Ако е необходимо да изпразните бензиновия резер- воар, това трябва да стане на открито. Не оставяйте двигателя с вътрешно горене да работи в затворени помещения, в които може да се натрупа опасен въгле- роден окис.

• Косете само при дневна светлина или при добро из- куствено осветление.

• Ако е възможно, избягвайте да използвате уреда, кога- то тревата е мокра.

• Забранено е използването на градинската косачка по време на гръмотевична буря - Опасност от мълнии!

• Винаги заемайте стабилена стойка, когато работите на

• Водете машината само с пешеходна скорост.

• Следното се отнася за машини върху колела: Косете винаги напречно на склона, никога отдолу нагоре или отгоре надолу. Бъдете особено предпазливи, когато сменяте посоката на движение при наклонен терен.

• Не косете по прекалено стръмни склонове и в близост до сметища, канавки или диги. Бъдете особено пред- пазливи, когато обръщате градинската косачка или я дърпате към себе си.

• Спрете ножа, когато се налага накланяне на градин- ската косачка, при транспортиране върху площи, раз- лични от трева, и при преместване на градинската ко- сачка към и от окосената площ.

• Благоразумие! Градинската косачка не трябва да се задейства, ако не е поставено пълното колекторно устройство за трева или самозатварящото се защитно устройство на отвора за изхвърляне.

• Никога не използвайте градинската косачка с повреде- ни защитни устройства или защитни решетки или без монтирани защитни устройства, напр. отражателни ла- марини и/или колекторни устройства за трева.

• Не променяйте настройките на регулатора на двигате- ля или не превишавайте оборотите на двигателя.

• Освободете спирачката на двигателя и разединете всички режещи инструменти и задвижвания, преди да стартирате двигателя.

• Стартирайте двигателя внимателно, съгласно инструк- циите на производителя. Уверете се, че краката са на достатъчно разстояние от ножа.

• При стартиране на двигателя, градинската косачка не трябва да бъде повдигната, което значи, че при проце- са на работа тя трябва да се повдигне. В такъв случай я наклонете само дотолкова, доколкото е безусловно необходимо и я повдигайте откъм страната, която не влиза в контакт с потребителя.

• Не стартирайте двигателя, когато стоите пред канала за изхвърляне.

• Никога не поставяйте ръцете или краката си върху или под въртящите се части. Винаги стойте далеч от отвора за изхвърляне.

• Никога не вдигайте и не пренасяйте градинска косачка с работещ двигател.

• Спрете двигателя и се уверете, че всички движещи се части са спрели и че контактният ключ, ако има такъв, е изваден: - Преди да разблокирате или отстраните запушвани- ята в канала за изхвърляне. - Преди да проверявате, почиствате или работите по градинската косачка. - При удар в чуждо тяло. Проверете градинската косачка за повреди и направете необходимите ре- монти, преди да я стартирате и да работите отново с нея. Необходима е незабавна проверка, ако гра- динската косачка започне да вибрира необичайно.254 BG - Когато се отдалечите от градинската косачка. - Преди да заредите гориво.

• Когато двигателят спре, затворете дроселовата клапа. Ако двигателят е снабден със спирателен клапан за бензин, затворете го след косене.

• Работата с машината при прекомерна скорост може да увеличи опасността от злополуки.

• Бъдете внимателни, когато настройвате машината и из- бягвайте прищипване на пръстите между движещия се нож и неподвижните части на машината.

• Бъдете особено внимателни, когато косите върху мека почва, близки сметища, канавки и диги.

• Избягвайте зони, където колелата губят сцепление или където косенето не е безопасно.

• Внимавайте за трафика, когато сте близо до път.

• Внимавайте, когато се движите назад и когато дърпате градинската косачка. Опасност от спъване! Преди да дадете заден ход, се уверете, че зад вас няма малки деца.

• Потребителят трябва да бъде подходящо обучен за не- говото използване, настройка и работа (включително забранени операции).

• Проверявайте редовно уреда и преди всяка употреба се уверявайте, че всички фиксатори за стартиране и превключватели с бутони работят правилно.

• Имайте предвид, че при неправилна поддръжка, из- ползване на несъвместими резервни части или отстра- няване или модификации на предпазните устройства може да се стигне до повреда на уреда или сериозни наранявания на лицето, което работи с него.

• Имайте предвид, че системите за безопасност или устройствата на градинската косачка не трябва да се манипулират или изключват. Никога не отстранявайте части, които се използват за безопасност.

• Имайте предвид, че потребителят не трябва да проме- ня или подправя каквито и да е запечатани настройки за контрол на скоростта на двигателя.

• Използвайте само ножове и аксесоари, препоръчани от производителя. Използването на други работни ин- струменти и принадлежности може да представлява опасност от нараняване на потребителя.

• Винаги поддържайте градинската косачка в добро ра- ботно състояние.

• Необходимо е да се правят достатъчно почивки, за да се намали излагането на шум и вибрации. Остатъчни опасности и защитни мерки Пренебрегване на ергономичните принципи Немарливо използване на личните предпазни средства (ЛПС) Немарливото използване или неизползването на личните пред- пазни средства може да доведе до сериозни наранявания. - Носете препоръчителните предпазни средства. Човешко поведение, неправилно поведение – Винаги да бъдете напълно концентрирани при изпъл- нението на всички задачи. Остатъчна опасност - Никога не може да бъде изклю-

Опасност поради шум Увреждания на слуха Продължителната незащитена работа с уреда може да доведе до загуба на слуха. – Винаги носете защита за слуха. Поведение в случай на злополука В случай на злополука трябва да предприемете необхо- димите мерки за оказване на първа помощ и да поискате възможно най-скоро квалифицирана медицинска помощ.

Гориво .....................................обикновен бензин/безоловен .................................................................макс. 10% биоетанол Вместимост на резервоара ........................................... 0,85 l Моторно масло ...........................SAE 10W-30/SAE 10W-40 Вместимост на резервоара/масло ............................400 ml Настройка на височината на среза ... 25-75 mm/7-кратно Вместимост на коша за трева ...........................................65 l Широчина на рязане ...................................................... 51 cm Тегло ................................................................................ 29,4 kg Запазва се правото на технически промени! Шум и вибрации Предупреждение: Шумът може да окаже сериозни въздействия върху Вашето здраве. Ако шумът на машините превишава 85 dB, моля, носете подходяща защита за слуха. Характеристики на шума Ниво на звуково налягане L

.....................................1,83 dB Носете защита за слуха. Въздействието на шум може да причини загуба на слуха. Ако е необходимо спазвайте часовете за почивка и огранича- вайте продължителността на работата до най-необходимото. За вашата лична защита и за защита на хората в близост трябва да носите подходяща защита за слуха. Параметри на вибрациите Вибрация a

....................................... 2,3 m/s² Ограничавайте образуването на шум и вибра- циите до минимум!

• Използвайте само изправни уреди.

• Поддържайте и почиствайте редовно уреда.

• Съобразявайте начина си на работа спрямо уреда.

• Не претоварвайте уреда.

• При нужда възлагайте проверка на уреда.

• Изключвайте уреда, когато той не се използва.

• Носете ръкавици.255BG Предупреждение! В случай на продължителна работа може да се стигне до нарушения на кръвообращението (синдром на белия пръст), дължащи се на вибрации в ръцете на оператора. Синдромът на Рейно е съдово заболяване, при което малките кръвоносни съдове на пръстите на ръцете и кра- ката се свиват спазматично. Засегнатите участъци вече не получават достатъчно кръв и поради тази причина из- глеждат много бледи. Честото използване на вибриращи уреди може да причини увреждане на нервите при лица, чието оросяване на крайниците е нарушено (например пушачи, диабетици). Ако забележите някакво необичайно увреждане, незабав- но прекратете работата си и се консултирайте с лекар. Съблюдавайте следните указания, за да намалите опас-

• В студено време дръжте тялото си, и особено ръцете,

• Правете редовни почивки и движете ръцете си, за да стимулирате кръвообращението.

• Осигурете възможно най-ниска вибрация на машината чрез редовна поддръжка и здраво закрепени части на

• Отворете опаковката и внимателно извадете уреда.

• Отстранете опаковъчния материал, както и опаковъч- ните и транспортните осигуровки (ако има такива).

• Проверете дали обемът на доставката е пълен.

• Проверете уреда и принадлежностите за транспорт- ни щети. При рекламации доставчикът трябва да бъде уведомен незабавно. По-късни рекламации не се при-

• По възможност запазете опаковката до изтичане на га- ранционния срок.

• Преди употреба се запознайте с уреда посредством ръководството за употреба.

• За принадлежности, както за износващи се и резервни части, използвайте само оригинални части. Резервни части можете да си набавите от Вашия специализиран

• При поръчки посочвайте нашия номер на артикул, как- то и типа и годината на производство на уреда. m Внимание! Уредът и опаковъчният материал не са играчка за деца! Деца не бива да играят с пластмасови торбички, фолио и дребни части! Съществува опасност от поглъщане и задушаване!

Благоразумие! Опасност от нараняване от въртящия се нож. Работете с уреда само когато е изключен и но- жът е неподвижен. При доставката някои части са демонтирани. Сглобява- нето е лесно, ако се спазват следните указания.

За работа по сглобяване и поддръжка ще Ви трябват следните допълнителни инструменти, които не са включе- ни в обема на доставката:

• една плоска ваничка за събиране на маслото (за смяна на маслото)

• мерителна чаша с вместимост 1 литър (устойчива на масло/бензин)

• туба за бензин (5 литра са достатъчни за около 6 ра- ботни часа)

• фуния (за да съответства на гърловината за пълнене с бензин на резервоара)

• домакински кърпички (за избърсване на остатъци от масло/бензин; изхвърляне на бензиностанция)

• помпа за източване на бензин

• туба за масло с ръчна помпа

m Внимание! Уверете се, че жилото за газта не е прити- снато, когато монтирате подвижните скоби.

1. Завинтете долната подвижна скоба (8) с по един винт

M8 (A), една пластмасова шайба (D) и една пласт- масова гайка със звезда (6), заедно с по един водач за подвижна скоба (9) от двете страни. При това се уверете, че задвижващите въжета, които по-късно ще бъдат закрепени с кабелна скоба (7), не пречат (фиг. 3-4).

2. Завинтете горната подвижна скоба (4) към долната

подвижна скоба (8) с един лост на устройството за бързо затягане (5), една голяма подложна шайба (C), една малка шайба (B) и една пластмасова гайка със звездичка (6) от всяка страна (Фигура 5-6).

9.2 Поставяне на въжения стартер (25) (фиг. 7)

1. Закачете дръжката на кабелния стартер (25) в куката

за кабели (24), както е показано на фиг. 7.

2. Фиксирайте жилото на газта към долната подвижна

скоба (7) с помощта на приложената кабелна скоба (8) (фиг. 8).

Преди пуска в експлоатация непременно мон- тирайте изцяло уреда! ПРЕДУПРЕЖДЕНИЕ! Опасност за здравето! Вдишването на бензинови изпарения/пари от смазочно масло и отработени газове може да доведе до сериоз- ни увреждания на здравето, безсъзнание и в екстремни случаи – до смърт. - Не вдишвайте бензиновите изпарения/парите от смаз- очното масло и отработените газове. - Използвайте продукта само на открито.256 BG

Повреждане на продукта Работа на продукта без или с твърде малко двигателно или редукторно масло може да доведе до повреждане на двигателя. - Преди пускането в експлоатация налейте бензин или масло. Продуктът се доставя без двигателно и редук- торно масло.

Екологични щети! Изтеклото масло може трайно да замърси околната стрела. Течността е силно отровна и може бързо да дове- де до замърсяване на водата. - Пълнете/източвайте маслото само върху равни, твърди повърхности. - Използвайте гърловина за зареждане или фуния. - Събирайте източеното масло в подходящ съд. - Незабавно избършете разлятото масло и изхвърлете парцала съгласно местните разпоредби. - Изхвърляйте маслото съгласно местните разпоредби.

Опасност от повреждане! Използването на неправилно съхранявано или неизточе- но гориво може да доведе до запушване на карбуратора и да повлияе негативно върху работата на двигателя. - Изсипете ненужното гориво в херметично затворен съд и го съхранявайте в тъмно и хладно помещение. Контрол преди управление

• Проверете всички страни на двигателя за течове на масло и бензин.

• Проверете нивото на моторното масло.

• Проверете нивото на горивото– резервоарът трябва да е пълен поне наполовина.

• Проверете състоянието на въздушния филтър (вижте раздел 16.5).

• Проверете състоянието на горивопроводите.

• Уверете се, че лулата на запалителната свещ (16) е зак- репена към запалителната свещ (16a).

• Следете за признаци на повреда.

• Проверете дали всички предпазни капаци са монтира- ни и дали всички винтове, гайки и болтове са затегнати.

10.1 Пълнене с моторно масло (фиг. 9)

m Внимание! Градинската косачка се доставя без моторно масло. По тази причина е важно преди пуска- нето в експлоатация да налеете масло. За цел- та използвайте универсално масло (SAE 10W-30 или SAE 10W-40). Проверявайте нивото на маслото редовно преди всяко пускане в експлоатация. Ниското ниво на маслото може да повреди двигателя.

1. Поставете градинската косачка върху равна повърх-

2. Отвинтете маслоизмервателната щека (18).

3. Напълнете резервоара с моторно масло с помощта

на фуния (не е включена в обема на доставката). Обърнете внимание на макс. количество на пълнене от 400 ml. Внимателно налейте масло до долния ръб на гърловината за зареждане.

4. Избършете маслоизмервателната щека (18) с чиста

5. Вкарайте отново маслоизмервателната щека (18) и

проверете нивото на маслото, без да затягате отново измервателната линийка.

6. Нивото на маслото трябва да е в рамките на средната

маркировка върху маслоизмервателната щека (18).

7. Ако нивото на маслото е твърде ниско, долейте пре-

поръчаното количество масло (макс. 400 ml).

8. След това затегнете отново маслоизмервателната

10.2 Пълнене с бензин (фиг. 10)

m ОПАСНОСТ! Опасност от пожар и експлозия! Горивото може да се запали по време на пълнене и евен- туално да експлодира. Това води го сериозни изгаряния

- Изключете двигателя и го оставете да се охлади. - Дръжте далеч горещина, пламъци и искри. - Пълнете с гориво само на открито. - Носете предпазни ръкавици. - Избягвайте контакт с кожата и очите. - Стартирайте продукта на разстояние най-малко 3 m от мястото на пълнене с гориво. - Проверете за течове. При теч на бензин не стартирай- те двигателя. m Внимание! Градинската косачка се доставя без бензин. По тази причина е важно преди пускането в екс- плоатация да налеете бензин. За тази цел из- ползвайте безоловен бензин Е10.

1. Почистете около зоната за пълнене. Замърсявания

в бензиновия резервоар (11) причиняват експлоата- ционни неизправности.

2. Отваряйте капака на резервоара (10) внимателно, за

да може евент. наличното свръхналягане да се понижи.

3. Напълнете бензиновия резервоар (11) с бензин с по-

мощта на фуния (не е включена в обема на доставка- та). Обърнете внимание на макс. обем от 0,85 литра. Внимателно налейте бензин до долния ръб на гърло- вината за зареждане.

4. Затворете отново капака на резервоара (10). Уверете

се, че капачката на резервоара затваря плътно.

7. Преди стартирането на двигателя се отдалечете

най-малко на три метра от мястото на зареждане.257BG

11. Пускане в експлоатация

УКАЗАНИЕ: Известно количество шумово за- мърсяване от този уред е неизбежно. Извърш- вайте шумните работи през допустимите и предназначените за това часове на деня. Ако е необходимо спазвайте часовете за почивка и ограничавайте продължителността на работа- та до най-необходимото. За вашата лична за- щита и за защита на хората в близост трябва да носите подходяща защита за слуха.

11.1 Устройство за спиране на ножа

Преди всяко пускане в експлоатация трябва да проверя- вате устройството за спиране на ножа. Стартирайте дви- гателя, както е описано в 12.4.

1. Освободете лоста за спирачното устройство на дви-

гателя (3). Двигателят се изключва и ножът (27) спира.

2. Ножът (27) трябва да спре в рамките на 7 секунди.

11.2 Настройка на височината на рязане (фиг. 12)

m Внимание! Височината на рязане може да се регулира само при изключен двигател.

• При гъста и висока трева задайте най-високата висо- чина на рязане и косете по-бавно. За първото косене през сезона трябва да се избере висока височина на рязане. Регулирайте височината на рязане така, че уре- дът да не бъде претоварен.

• Изберете височината на рязане в зависимост от дейст- вителната дължина на тревната площ.

• Направете няколко преминавания, така че да окосите максимум 4 cm тревна площ наведнъж.

• Правилната височина на рязане при - декоративна трева около 30 - 45 mm - морава около 40 - 65 mm. Височината на рязане се настройва с помощта на лоста за настройка на височината на среза (20). Могат да се задават различни височини на рязане.

1. Дръпнете лоста за настройка на височината на ряза-

2. Преместете лоста за настройка на височината на сре-

за (20) в желаното положение за височина на рязане.

3. Пуснете лоста за настройка на височината на рязане

(20). Лостът се заключва в желаното положение.

11.3 Подготовка на зоната за косене

1. Преди да започнете да косите, внимателно огледайте

2. Отстранете камъни, пръчки, кости, жици, играчки и дру-

ги предмети, които могат да бъдат изхвърлени от уреда.

3. Уверете се, че в зоната за косене няма хора.

• Режете само с остър, изправен нож, така че стръковете трева да не се накъсват и тревната площ да не пожълтее.

• За постигане на чиста картина на рязане градинска- та косачка трябва да се води по възможно най-права линия. При това тези линии винаги трябва да се припо- криват с няколко сантиметра, за да не останат ивици.

• Поддържайте долната част на корпуса на косачката чиста и отстранявайте остатъците от трева. Отлагани- ята затрудняват процеса на стартиране, влошават ка- чеството на косене и изхвърлянето на тревата.

• По склонове лентата на рязане трябва да е напречна на склона. Плъзгането на градинската косачка надолу може да се предотврати чрез напречно положение.

12.1 Косене с кош за трева (23)

m Внимание! Не работете с уреда без напълно закре- пен кош за трева или без вложка за мулчиране. m Внимание! Опасност от нараняване! Сваляйте или поставяйте коша за трева само когато дви- гателят е изключен и ножът е спрял.

12.1.1 Поставяне на коша за трева (23) (фиг. 13)

1. Повдигнете задната клапа за изхвърляне (22).

2. Хванете коша за трева (23) за дръжката за носене.

3. Закачете коша за трева (23) в предвидено в задната

част на уреда окачване на коша за трева.

4. Поставете задната клапа за изхвърляне (22), тя държи

коша за трева (23) на място.

12.1.2 Индикация за нивото на напълване

(23a) на коша за трева (23) (фиг. 13) Въздушният поток, генериран от ножа (27), повдига инди- катора за нивото (23а). Спрете въздушния поток, ако ко- шът за трева е пълен (23). Ако въздушният поток е твърде слаб, индикаторът за нивото на напълване (23a) се затва- ря. Това е указание да изпразните торбата за събиране на трева (23). Пълното функциониране на индикатора за нивото на напълване (23a) се осигурява само при оптимален въз- душен поток. Външни влияния като мокра, гъста или ви- сока трева, ниски нива на косене, мръсотия или други подобни могат да нарушат въздушния поток и функцията на индикатора за нивото на напълване (23a).

• Отворете клапата: кошът за трева (23) се пълни

• Затворете клапата: кошът за трева (23) е пълен

Изпразване на коша за трева (23) (фиг. 13) m ПРЕДУПРЕЖДЕНИЕ Преди да свалите коша за трева, изключете двигателя (вижте 12.5) и изчакайте ножът да

m Внимание! Опасност от нараняване! Изваждайте коша за трева само когато двигателят е из- ключен и ножът е спрял.258 BG Щом по време на косенето останат остатъци окосена тре- ва кошът за трева трябва да се изпразни.

1. За да свалите коша за трева (23), повдигнете задната

клапа за изхвърляне (22).

2. Извадете коша за трева (23) за дръжката за носене. В

съответствие с правилата за безопасност клапата за изхвърляне (22) се затваря, когато коша за трева (23) се откачи, и затваря задния отвор за изхвърляне. Ако остатъците от окосената трева заседнат в отвора, пре- поръчително е да дръпнете назад градинската косачка на около 1m назад, за да улесните стартирането на двигателя. m Внимание: Не отстранявайте остатъците окосена трева в корпуса на косачката и върху работния инстру- мент с ръка или с крака, а с подходящи помощни сред- ства, например четка или ръчна метла. За да се осигури добро събиране, коша за трева (23) и особено въздушният филтър (12а) трябва да се почистват след употреба.

12.2 Косене със страничен изхвъргач (19а)

Със страничния изхвъргач (19а) можете да обработвате и висока и дива трева, която рядко се коси.

12.2.1 Поставяне на страничния изхвъргач

1. Първо извадете коша за трева (23) и поставете мулчи-

ращата вложка (26) (вж. 12.3).

2. Сгънете клапата за страничния изхвъргач (19) и я

3. Поставете страничния изхвъргач (19а).

4. Затворете бавно клапата за страничния изхвъргач

(19). Клапата за страничния изхвъргач (19) предпазва страничния изхвъргач (19а) от изпадане.

12.2.2 Изваждане на страничния изхвъргач

1. Сгънете клапата за страничния изхвъргач (19) и я

2. Извадете страничния изхвъргач (19а) и затворете кла-

пата за странично изхвърляне (19).

12.3 Косене с вложка за мулч (26)

При мулчирането нарязаната трева се раздробява в за- творения корпус на косачката и се разпръсква отново по тревната площ. Няма нужда от събиране и изхвърляне на трева. Фините зелени отпадъци се връщат обратно в тре- вата като естествен тор, като внасят влага в тревната площ и я снабдяват с важни хранителни вещества. m УКАЗАНИЕ! Мулчирането е възможно само при сравнително къси тревни площи.

Поставяне на вложка за мулч (26) (Фиг. 15)

1. Повдигнете задната клапа за изхвърляне (22).

2. Извадете коша за трева (23) (ако е поставен) с помо-

щта на дръжката за носене.

3. Натиснете бутона за освобождаване на мулчираща-

та вложка (26) и поставете мулчиращата вложка (26). Бутонът за освобождаване се фиксира.

4. Настройте височината на косене (вижте 11.2).

Съвети за косене с мулчиране:

• Отрежете тревата с 2 cm при височина на тревата 4-6 cm.

12.4 Стартиране на двигателя

Предупредително указание: При стартиране на двигателя ножът се завърта. Не стартирайте уреда, ако каналът за изхвърляне не е по- крит от една от следните части:

преди всяко стартиране (вижте раздели 10.1 и 10.2). Уверете се, че лулата на запалителната свещ (16) е свързана към запалителната свещ (16a).

2. При по-ниски температури натиснете три пъти бутона

Горивна помпа „Primer“ (13). Това улеснява стартира- нето на уреда.

3. Застанете зад градинската косачка. Едната ръка нати-

ска лоста за спирачното устройство на двигателя (3) към лоста за управление (1), другата ръка трябва да е върху въжения стартер (25).

4. Стартирайте двигателя с помощта на въжения стартер

(25). За целта издърпайте дръжката навън с около 10- 15 cm (докато почувствате съпротивление). И след това дръпнете рязко. Ако двигателят не се стартира, дръпнете още веднъж въжения стартер (25).

5. Поради защитен слой върху двигателя, може да има

леко количество дим, когато използвате уреда за пър- ви път. Това е нормален процес.

Указание: При по-ниски температури натисне- те три пъти бутона Горивна помпа „Primer“ (13) (Фиг.1). Това улеснява стартирането на уреда. Използвайте бутона Горивна помпа „Primer“ (13) (фиг. 1) само когато машината е студена! m Внимание!

• Не позволявайте на въжения стартер да се върне об-

• При хладно време може да се наложи да повторите стартовата процедура няколко пъти.

12.5 Изключване на двигателя

m ПРЕДУПРЕЖДЕНИЕ! Опасност от нараняване! След изключването на двигателя ножът продължава да работи няколко секунди. Ако докоснете въртящите се час- ти, може да се порежете. - Изчакайте, докато ножът спре. - Не спирайте ножа с ръка. - Носете предпазни ръкавици. - Дръжте ножа далеч от краката си.

1. За да спрете двигателя, първо освободете скобата на зад-

вижването (2) и след това лоста за спирачното устрой- ство на двигателя (3). Изчакайте, докато ножът (27) спре.259BG

2. Издърпайте лулата на запалителната свещ (16) от за-

палителната свещ (16а), за да предотвратите неволно стартиране на двигателя.

Градинската косачка е оборудвана със задвижване на задните колела.

12.6.1 Включване на задвижването

1. Стартирайте градинската косачка (вж. 12.4).

2. Издърпайте и задръжте задвижващата скоба (2) към

лоста за управление (1).

3. Задвижването е включено (задвижващото колело (21)

се движи) и градинската косачка започва да се дви-

Внимание! Не допускайте повреда на уреда! Винаги задействайте скобата на задвижването (2) докрай (до ограничителя), за да избегнете последващи повреди на

12.6.2 Изключване на задвижването

1. Отпуснете скобата на задвижването (2). Задвижване-

то се изключва и градинската косачка спира.

2. Двигателят продължава да работи.

• Винаги оставяйте двигателя да се охлади, преди да приберете градинската косачка в затворено помеще- ние. Отстранете тревата, листата, смазочните матери- али и маслата преди съхранение. Не поставяйте други предмети върху градинската косачка.

• Проверете всички винтове и гайки, преди да ги използ- вате отново. Затегнете разхлабените винтове.

• Изпразнете коша за трева (23), преди да го използвате

• Моля, спазвайте и глава „Съхранение“.

m ПРЕДУПРЕЖДЕНИЕ! Опасност от нараняване и изгаряне! Продуктът може да се стартира неочаквано, което да до- веде до наранявания. - Преди всякакви работи по почистване и поддръжка из- ключвайте двигателя. - Оставете двигателя да се охлади. - Издърпайте лулата на запалителната свещ от запали- телната свещ. m ПРЕДУПРЕЖДЕНИЕ! Опасност за здравето! Вдишването на бензинови изпарения/пари от смазоч- но масло може да доведе до сериозни увреждания на здравето, безсъзнание и в екстремни случаи – до смърт. - Не вдишвайте бензиновите изпарения/парите от смаз- очното масло. - Използвайте продукта само на открито.

13.1 Почистване на градинската косачка (фиг. 1)

Почистването с градински маркуч се препоръчва само с ниско налягане. Машина за почистване под високо налягане не е подходяща за почистване на градинската

Откачете коша за трева (23) и го почистете с ръчна четка. Можете също така да почистите грубо корпуса на гра- динската косачка с помощта на четката. При по-големи замърсявания можете да избършете градинската косачка с влажна кърпа. Указание: Преди да наклоните градинската косачка, изпразнете напълно бензиновия резервоар с помощта на помпата за източване на бензин (не е включена в обема на доставката). Градинската косачка не трябва да се накланя на повече от 90 градуса.

1. Най-добре е да наклоните градинската косачка на-

зад. Уверете се, че запалителната свещ (16а) сочи нагоре. Ако запалителната свещ (16а) сочи надолу, може да изтече масло и да причини сериозни повре- ди на двигателя и карбуратора.

2. Като алтернатива можете да наклоните уреда на-

страни, но се уверете, че капакът на въздушния фил- тър (12) е от горната страна.

3. Почистете долната част на градинската косачка с по-

мощта на шпатула и ръчна четка. Шпатулата помага за отстраняване на едрите и по-големи растителни остатъци от зоната на ножа (27). Почистването на дъ- ното е по-лесно и по-обстойно веднага след употре- ба. Тогава мръсотията и растителните остатъци са все още свежи и могат да се разхлабят по-лесно.

4. Ако е необходимо и ако замърсяването е трудно за

отстраняване, можете да използвате и специален по- чистващ препарат. Не трябва да се използват агресив- ни почистващи препарати, като студени почистващи препарати или бензин за промиване.

5. Проверете дали в изхвърлената трева няма остатъци

окосена трева и ги отстранете, ако е необходимо.

13.2 Почистете градинската косачка чрез връз-

ката за вода (14) (фиг. 1, 16) Указание: Поставете лулата на запалителната свещ (16) отново правилно върху запалител- ната свещ (16а) (фиг. 21).

1. Първо извадете мулчиращата вложка (26) или коша

2. За почистване свържете градински маркуч към връз-

ката (14) чрез вградения куплунг

3. Включете водата и стартирайте градинската косачка

4. Водата се завихря с въртящия се нож (27).

5. След няколко минути градинската косачка е чиста от

всички полепнали замърсявания и остатъци окосена

6. След това оставете градинската косачка да работи за

кратко без вода, за да отстраните по-голямата част от влагата с въздуха, циркулиращ през ножа (27).260 BG

13.3 Почистване на клиновидния ремък (фиг. 17)

1. Наклонете градинската косачка назад.

2. След всяка употреба почиствайте клиновидния ремък

(32) с четка или със сгъстен въздух.

m ПРЕДУПРЕЖДЕНИЕ! Опасност от нараняване! Случайното и неочаквано стартиране на продукта може да причини наранявания. - Изключете двигателя преди транспортиране. - Оставете двигателя да се охлади. - Издърпайте лулата на запалителната свещ от запали- телната свещ. ВАЖНО: За транспортиране трябва винаги да настрой- вате височината на рязане в най-високо положение.

1. Изпразнете бензиновия резервоар (11) с помощта на

помпата за източване на бензин (не е включена в обе- ма на доставката) (вижте. 16.4.).

2. Излейте моторното масло от топлия двигател (вижте

3. Почистете охлаждащите ребра на цилиндъра и кор-

4. Сгънете подвижната скоба (вижте 15.2.).

5. Увийте няколко слоя велпапе между горната (4) и до-

лната подвижна скоба (8) и двигателя, за да избегне-

6. За да предотвратите повреди и наранявания, при

транспортиране в автомобили обезопасете продукта срещу преобръщане и подхлъзване.

m Внимание! Преди съхранение почиствайте и под- държайте уреда. m Внимание! Не съхранявайте уреда с пълен кош за тре- ва. В горещо време тревата започва да ферментира под въз- действието на топлината. Съществува опасност от пожар. Съхранявайте уреда и неговите принадлежности на тъм- но, сухо и защитено от замръзване, както и недостъпно за деца място. Оптималната температура на съхранение е между 5 и 30 ˚C. Съхранявайте уреда в оригиналната му опаковка. Покрийте уреда, за да го защитите от прах или влага. Съхранявайте ръководството за употреба при уреда.

• Никога не съхранявайте градинската косачка с бензин в резервоара за бензин в сграда, където бензиновите изпа

рения могат да влязат в контакт с открит пламък или искри.

• Оставете двигателя да се охлади, преди да приберете градинската косачка в затворено помещение.

• В случай на по-дълго съхранение изпразнете бензиновия резервоар с помощта на помпата за източване на бензин (не е включена в обема на доставката) (вижте 16.4.).

• За да избегнете опасност от пожар, поддържайте дви- гателя, ауспуха и зоната около бензиновия резервоар чисти от трева, листа или изтичаща грес (масло).

15.1 Подготовка за съхранение на градинска-

m ПРЕДУПРЕЖДЕНИЕ! Не източвайте бензина в за- творено пространство, близо до огън или докато пушите. Газовите пари могат да причинят експлозии или пожар.

1. Изпразнете бензиновия резервоар (11) с помощта на

помпата за източване на бензин (не е включена в обе- ма на доставката) (вижте. 16.4.).

2. Сменете маслото (вижте 16.3).

3. Издърпайте лулата на запалителната свещ (16) от за-

палителната свещ (16a). Свалете запалителната свещ (16а) с помощта на ключ за запалителна свещ (не е включен в обема на доставката).

4. С помощта на туба за масло напълнете около 20 ml

5. Издърпайте бавно въжения стартер (25), така че мас-

лото да защити вътрешността на цилиндъра.

6. Завинтете отново запалителната свещ (16a).

7. Почистете охлаждащите ребра на цилиндъра и кор-

8. Почистете целия уред, за да защитите лаковото покритие.

9. Съхранявайте уреда на добре проветрено място.

15.2 Сгъване на подвижната скоба

m ПРЕДУПРЕЖДЕНИЕ! Опасност от прищипване! Винаги дръжте подвижната скоба с една ръка в най-ви- соката точка. - Никога не поставяйте пръстите между горната и до- лната подвижна скоба. За да се спести място при съхранение, подвижната ско- ба се сгъва.

1. Свалете коша за трева (23).

2. Откачете въжения стартер (25) от куката за въжето

3. Отворете лостовете за устройствата за бързо затягане

(5) на долната подвижна скоба (8).

4. Завъртете лостовете за устройството за бързо затя-

гане (5) напречно на подвижната скоба. Завъртете лостовете за устройството за бързо затягане (5) леко встрани от долната подвижната скоба (8).

5. Сгънете надолу двете подвижни скоби. Кабелите не

трябва да се прищипват.

m ПРЕДУПРЕЖДЕНИЕ! Ремонтните работи и работите по поддръжка- та, които не са описани в това ръководство за експлоатация, трябва да се извършват от спе- циализиран сервиз. Използвайте само ориги- нални резервни части. Съществува опасност от злополука! Винаги извършвайте работете по обслужването и почистването при изключен двигател и издърпана лула на запалителната свещ. Съществува опасност от нараняване! Винаги оставяйте уредът да се охлади преди поддръжка и почистване. Елементите на двига- теля са горещи. Съществува опасност от нара- няване и изгаряне!261BG Продуктът може да се стартира неочаквано, което да до- веде до наранявания.

• Преди всякакви работи по почистване и поддръжка из- ключвайте двигателя.

• Оставете двигателя да се охлади.

• Извадете кабела на запалителната свещ от запалител-

• Необходимо е редовно, внимателно поддържане в из- правност, за да се гарантира нивото на безопасност и непроменена работа на устройството.

• Уверете се всички гайки, болтове и винтове са здраво затегнати и че уредът е в безопасно работно състояние.

• Редовно проверявайте коша за трева за износване или загуба на функционалност.

• От съображения за сигурност подменяйте износени или повредени части.

• Проверете дали предните и задните колела са добре

• За да осигурите безпроблемното функциониране на колелата, препоръчваме да почиствате осите и глави- ните на колелата поне веднъж на сезон.

• Работите, които не са описани в настоящото ръковод- ство за употреба, трябва да се извършват само в отори- зиран специализиран сервиз.

16.1 Смяна на ножа (27) (фиг. 18)

m Внимание! При работа с повреден нож съществува опасност от нараняване. - Носете предпазни ръкавици! От съображения за сигурност оставяйте ножа (27) да бъде заточен и балансиран само в оторизиран специа- лизиран сервиз. За да се постигне оптимален резултат от работата, препоръчва се ножът (27) да се проверява веднъж годишно. При смяна на ножът (27) могат да се използват само ори- гинални резервни части.

1. Преди да свалите острието, изпразнете бензиновия ре-

зервоар (11) с помощта на помпата за източване на бен- зин (не е включена в обема на доставката). Никога не накланяйте градинската косачка настрани или напред с пълен резервоар за бензин или масло! Това ще доведе до повреда на двигателя и ще отмени гаранцията.

2. Дръжте здраво ножа (27) с една ръка.

3. Завъртете винта за ножа (28) обратно на часовнико-

вата стрелка с помощта на гаечен ключ SW17 (не е включен в обема на доставката) от шпиндела на дви- гателя (30). Снемете подложната шайба (29).

4. Сглобете отново новия нож (27) в обратен ред. Зак-

репете правилно винта за нова (28). Уверете се, че но- жът (27) е позициониран правилно и е на една линия с шпиндела на двигателя (30).

5. Моментът на затягане на винта за ножа (28) е 45 Nm.

При смяна на ножа (27) сменете и винта за ножа (28).

16.1.1 Повредени ножове (27)

Ако ножът (27) е влязло в контакт с препятствие, незабав- но спрете двигателя и издърпайте лулата на запалителна- та свещ (16).

• Проверете ножа (27) за повреди.

• Повредените или огънати ножове (27) трябва да се

• Никога не изправяйте огънат нож (27).

• Никога не работете с огънат или силно износен нож (27), това причинява вибрации и може да доведе до допълнителна повреда на градинската косачка.

16.2 Проверка на нивото на маслото (фиг. 9)

m ПРЕДУПРЕЖДЕНИЕ! Опасност за здравето! Вдишването на бензинови изпарения/пари от смазоч- но масло може да доведе до сериозни увреждания на здравето, безсъзнание и в екстремни случаи – до смърт. - Не вдишвайте бензиновите изпарения/парите от смазочното масло. - Използвайте продукта само на открито.

Повреждане на продукта Работа на продукта без или с твърде малко двигателно или редукторно масло може да доведе до повреждане на двигателя. - Преди пускането в експлоатация налейте бензин или масло. Продуктът се доставя без двигателно и редук- торно масло. - Използвайте само двигателно масло SAE 10W-30 или SAE 10W-40

Екологични щети! Изтеклото масло може трайно да замърси околната стрела. Течността е силно отровна и може бързо да дове- де до замърсяване на водата. - Пълнете/източвайте маслото само върху равни, твърди повърхности. - Използвайте гърловина за зареждане или фуния. - Събирайте източеното масло в подходящ съд. - Незабавно избършете разлятото масло и изхвърлете парцала съгласно местните разпоредби. - Изхвърляйте маслото съгласно местните разпоредби.

1. Поставете градинската косачка върху равна повърх-

2. Развийте маслоизмервателната щека (18) като я за-

въртите обратно на часовниковата стрелка, и я избър- шете с чиста кърпа без власинки.

3. Вкарайте отново маслоизмервателната щека (18) и

проверете нивото на маслото, без да затягате отново измервателната линийка.

4. Издърпайте маслоизмервателната щека (18) и отчете-

те нивото на маслото в хоризонтално положение. Ни- вото на маслото трябва да е между максималното и минималното ниво на маслоизмервателната щека (18).

5. След това затегнете отново маслоизмервателната

16.3 Смяна на маслото

Смяната на моторното масло трябва да се извършва еже- годно преди смяната на сезона при достигнал работна температура и изключен двигател. Използвайте само моторно масло (SAE 10W-30 / SAE 10W-40).

1. Поставете градинската косачка върху равна повърх-

2. Отвийте масломерната щека (18), като я завъртите

3. Изсмучете моторното масло през гърловината за за-

реждане с помощта на маслена помпа (не е включе- на в обхвата на доставката) и маркуча.

4. Напълнете с прясно моторно масло и проверете ни-

вото на маслото (вижте 16.2.).

16.4 Източване на бензина с помпа за източва-

не на бензин (фиг. 19)

1. Поставете приемен съд под маркуча на помпата за източ-

ване на бензин (не е включена в обема на доставката).

2. Отвийте капака на резервоара (10) и го свалете.

3. Вкарайте маркуча на бензиновата смукателна помпа

в бензиновия резервоар (11) и източете бензина с по- мощта на помпата за източване на бензин.

4. Затегнете отново винтовете на капака на резервоара (10).

5. За да се гарантира, че в карбуратора не остава бен-

зин, останалият бензин трябва да се източи от него. За целта поставете подходящ съд (не е включен в обема на доставката) под карбуратора и отвинтете винта на карбуратора (31) с помощта на гаечен ключ SW10 (не е включен в обема на доставката).

16.5 Поддръжка на въздушния филтър (фиг. 20)

m ОПАСНОСТ! Опасност от пожар и експлозия! Горивото може да се запали и евентуално да експлоди- ра при неправилно почистване. Това води го сериозни изгаряния или смърт. - Почиствайте въздушния филтър само като го изтупвате. - Никога не почиствайте въздушния филтър с бензин или запалими разтворители.

Опасност от повреждане! Работата на двигателя без поставен филтърен елемент може да доведе до повреда на двигателя. - Никога не оставяйте двигателя да работи без поставен елемент на въздушния филтър. Замърсеният въздушен филтър намалява мощността на двигателя поради недостатъчно подаване на въздух към карбуратора. Следователно редовните проверки са от съществено значение. Въздушният филтър (12a) трябва да се проверява на все- ки 25 работни часа и при необходимост да се почист- ва. При силно запрашен въздух въздушният филтър (12a) трябва да се проверява по-често.

1. Свалете капака на въздушния филтър (12) и извадете

въздушния филтър (12а).

2. Почиствайте въздушния филтър (12a) само като го из-

3. Сменете повредения въздушен филтър (12а) с нов.

4. Поставете въздушния филтър (12а) обратно на място-

то му и поставете капака на въздушния филтър (12).

16.6 Поддръжка на запалителната свещ (16a)

(фиг. 21- 22) За първи път проверете запалителната свещ (16a) след 10 работни часа за замърсяване и я почистете, ако е не- обходимо, с медна телена четка. След това обслужвайте запалителната свещ (16a) на всеки 50 работни часа.

1. Издърпайте лулата на запалителната свещ (16) с вър-

теливо движение (фиг. 22).

2. Свалете запалителната свещ (16а) с помощта на ключ

за запалителна свещ (не е включен в обема на дос-

3. С помощта на шублер настройте разстояние на 0,75

mm (0,030“). Поставете отново запалителната свещ (16а), като внимавате да не я затегнете прекалено.

16.7 Лост за спирачното устройство на двигате-

ля (фиг. 1 11) Двигателят е оборудван с механична спирачка, която трябва да се проверява редовно. Когато освободите лос- та за спирачното устройство на двигателя (3), ножът (27) трябва да спре в рамките на 7 секунди. Движещият се нож (27) произвежда ясно доловими шумо- ве от вятъра. Движението на ножа (27) се сигнализира от шума на вятъра и по този начин може да се контролира. Указание: Ако забележите, че устройството за спиране на ножа не работи правилно, свържете се с отдела за обслужване на клиенти или със специализиран сервиз. Уверете се, че уредът е в перфектно състояние през целия си експлоатационен период. Неправилната поддръжка може да доведе до животозастрашаващи наранявания.

След ремонт или поддръжка се уверете, че всички части, свързани с безопасността, са на мястото си и са в отлич- но състояние. Съхранявайте частите, които могат да при- чинят нараняване, на място, недостъпно за други лица и

Внимание: Съгласно Закона за отговорността за проду- ктите не се носи отговорност за щети причинени от непра- вилен ремонт или неизползване на оригинални резервни

Обадете се в сервизен център или на оторизиран специа- лист. Същото важи и за аксесоарите. При запитвания, моля посочвайте следните данни:

• Данни от типовата табелка на машината

• Данни от типовата табелка на двигателя Важно указание в случай на ремонт: При връщане на уреда за ремонт обърнете внимание, че от съображения за сигурност уредът трябва да се изпрати без масло и гориво на сервизната станция.263BG

18. Отстраняване на неизправности

Следващата таблица показва симптомите за повреди и описва как могат да Ви помогнат, ако машината Ви не работи правилно. Ако не можете да намерите и отстраните проблема, свържете се със сервиз. Неизправност Възможна причина Отстраняване Нестабилна работа, силна вибрация на уреда Разхлабете винта Проверка на винтовете Разхлабено закрепване на ножа Проверка на закрепването на ножа Ножът е небалансиран Смяна на ножа Двигателят не се стартира Ненатиснат лост за спирачното устрой- ство на двигателя Натиснете лоста за спирачното устройство на

Грешно положение на лоста за газта Проверка на настройките Дефектна запалителна свещ Смяна на запалителната свещ Бензинов резервоар празен Пълнене на гориво Замърсено гориво Изпразване и пълнене на бензиновия резервоар с чисто гориво Студена среда Натискане на бутона Горивна помпа „Primer“ Дефектен двигател Посетете оторизиран сервиз за техническо обслуж-

Замърсен въздушен филтър Почистване на въздушния филтър Замърсена запалителна свещ Почистване на запалителната свещ Тревната площ пожълтява, нерав- номерно отрязване Ножът не е остър Заточване на ножа Твърде ниска височина на рязане Настройка на правилната височина Изхвърлянето на трева не е

Твърде ниска височина на рязане Настройка на височината на рязане Износен нож Смяна на ножа Запушен кош за трева Изпразване на коша за трева или отстраняване на запушването

16.9 Резервни части/принадлежности

Нож за градинска косачка - Каталожен №: 7911200628 Двигателно масло - артикулен №: 7850000025

16.10 Сервизна информация

Трябва да се има предвид, че следните части на този про- дукт са обект на износване поради износване или на ес- тествено износване, респ. следните части са необходими като консумативи. Бързоизносващи се части*: Запалителна свещ, въздушен филтър, нож, клиновиден ремък

• не за включени задължително в обема на доставката!

17. Изхвърляне и рециклиране

Указания за опаковката Опаковъчните материали са рецикли- руеми. Моля, изхвърлете опаковката по природосъобразен начин. Можете да се информирате относно възмож- ностите за изхвърляне на излезли от употреба уреди от Вашите общински или градски власти. Горива и масла

• Преди да изхвърлите уреда, бензиновият резервоар и резервоарът за моторно масло трябва да бъдат изпраз-

• Горивото и моторното масло не трябва да се изхвър- лят заедно с битовите отпадъци или в канализацията, а трябва да се събират и изхвърлят разделно!

• Празните резервоари за масло и гориво трябва да се изхвърлят по екологичен начин.264 BG

Уважаеми клиенти, за този уред получавате 3 години гаранция от датата на покупката. В случай на несъответствие на продукта с договора за продажба Вие имате законно право да предявите рекламация пред продавача на продукта при условията и в сро- ковете, определени в глава трета, раздел II и ІІІ и глава четвърта от Закона за предоставяне на цифрово съдържание и цифрови услуги и за продажба на стоки (ЗПЦСЦУПС)*. Вашите права, произтичащи от посочените разпоредби, не се ограничават от нашата по-долу представена търговска гаранция, не са свързани с разходи за потребителите и независимо от нея продавачът на продукта отговаря за липсата на съответствие на потребителската стока с договора за продажба съгласно ЗПЦСЦУПС. Гаранционни условия Гаранционният срок е 3 години от датата на получаване на стоката. Пазете добре оригиналната касова бележка. Този документ е необходим като доказателство за покупката. Ако в рамките на три години от датата на закупуване на този продукт се появи дефект на материала или производствен дефект, продуктът ще бъде безплатно ремонтиран или заменен. Гаранцията предполага в рамките на тригодишния гаранционен срок да се представят дефектният уред, касовата бележка (касовият бон), както и всички други документи, установяващи наличието на дефект и писмено да се обясни в какво се състои дефектът и кога е възникнал. Ако дефектът е покрит от нашата гаранция, Вие ще получите обратно ремонтирания или нов продукт. В случай на замяна на дефектна стока първоначалните гаранционен срок и гаранционни условия се запазват. В случай на ремонт на дефектна стока, срокът на ремонта се прибавя към гаранционния срок. За евентуално наличните и установени повреди и дефекти още при покупката тряб- ва да се съобщи веднага след разопаковането. Евентуалните ремонти след изтичане на гаранционния срок са срещу заплащане. Ремонтът или замяната на продукта не пораждат нова гаранция. Обхват на гаранцията Уредът е произведен грижливо според строгите изисквания за качество и добросъвестно изпитан преди доставка. Гаранцията важи за дефекти на материала или производствени дефекти. Гаранцията не обхваща консумативите, както и частите на продукта, които подлежат на нормално износване, поради което могат да бъдат разглеждани като бързо износващи се части (например филтри или приставки) или повредите на чупливи части (например прекъсвачи, батерии или такива произведени от стъкло). Гаранцията отпада, ако уредът е повреден поради неправилно използване или в резултат на неосъществяване на техническа под- дръжка. За правилната употреба на продукта трябва точно да се спазват всички указания в упътването за експлоатация. Предназ- начение и действия, които не се препоръчват от упътването за експлоатация или за които то предупреждава, трябва задължително да се избягват. Продуктът е предназначен само за частна, а не за професионална употреба. При злоупотреба и неправилно тре- тиране, употреба на сила и при интервенции, които не са извършени от клона на нашия оторизиран сервиз, гаранцията отпада. Процедура при гаранционен случай За да се гарантира бърза обработка на Вашия случай, следвайте следните указания:

• За всички запитвания подгответе касовата бележка и идентификационния номер (IAN 420301_2207) като доказателство за

• Вземете артикулния номер от фабричната табелка.

• При възникване на функционални или други дефекти първо се свържете по телефона или чрез имейл с долупосочения серви- зен отдел. След това ще получите допълнителна информация за уреждането на Вашата рекламация.

• След съгласуване с нашия сервиз можете да изпратите дефектния продукт на посочения Ви адрес на сервиза безплатно за Вас, като приложите касовата бележка (касовия бон) и посочите писмено в какво се състои дефектът и кога е възникнал. За да се избегнат проблеми с приемането и допълнителни разходи, задължително използвайте само адреса, който Ви е посо- чен. Осигурете изпращането да не е като експресен товар или като друг специален товар. Изпратете уреда заедно с всички принадлежности, доставени при покупката, и осигурете достатъчно сигурна транспортна опаковка. Ремонтен сервиз / извънгаранционно обслужване Ремонти извън гаранцията можете да възложите на клона на нашия сервиз срещу заплащане. Той с удоволствие ще Ви направи предва- рителна калкулация. Можем да обработваме само уреди, които са достатъчно опаковани и изпратени с платени транспортни разходи. Внимание: Изпратете Вашия уред на клона на нашия сервиз почистен и с указание за дефекта. Уредите, предмет на извънгаранционо обслужване, изпратени с неплатени транспортни разходи – с наложен платеж, като екс- пресен или друг специален товар – не се приемат. Ние ще извършим безплатно изхвърлянето на изпратените от Вас дефектни уреди.265BG Сервизно обслужване

Моля, обърнете внимание, че следващият адрес не е адрес на сервиза. Първо се свържете с горепосочения сервизен център. Provita-92 SD 2 DABENSKO SHOSE str. 4300 Karlovo

21. Декларация за съответствие
