NÁVOD NA OBSLUHU PBRM 51 A1 PARKSIDE

Pred čítaním si odklopte stranu s obrázkami a potom sa oboznámte so všetkými funkciami prístroja.

9.1 Montáž posuvného madla (obr. 3-6)

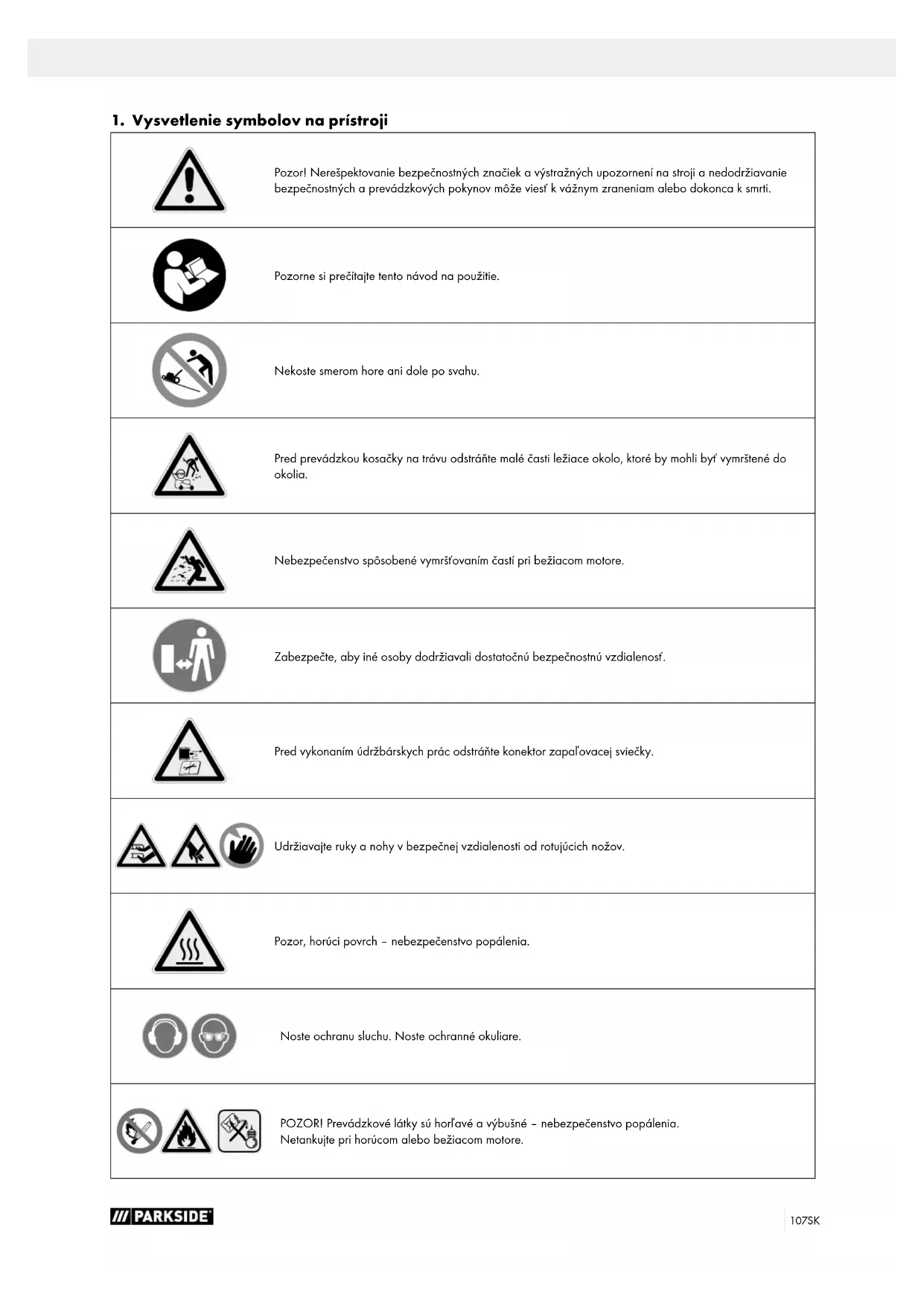

1. Vysvetlenie symbolov na prístroji

Pozor! Nerešpektovanie bezpečnostných značiek a výstražných upozornení na stroji a nedodržiavanie bezpečnostných a prevádzkových pokynov môže viesť k vážnym zraneniam alebo dokonca k smrti. Pozorne si prečítajte tento návod na použitie. Nekoste smerom hore ani dole po svahu. Pred prevádzkou kosačky na trávu odstráňte malé časti ležiace okolo, ktoré by mohli byť vymrštené do okolia. Nebezpečenstvo spôsobené vymršťovaním častí pri bežiacom motore. Zabezpečte, aby iné osoby dodržiavali dostatočnú bezpečnostnú vzdialenosť. Pred vykonaním údržbárskych prác odstráňte konektor zapaľovacej sviečky. Udržiavajte ruky a nohy vbezpečnej vzdialenosti od rotujúcich nožov. Pozor, horúci povrch – nebezpečenstvo popálenia. Noste ochranu sluchu. Noste ochranné okuliare. POZOR! Prevádzkové látky sú horľavé avýbušné–nebezpečenstvo popálenia. Netankujte pri horúcom alebo bežiacom motore.108 SK Objem nádrže Motorový olej

3x stlačte palivové čerpadlo „Primer“. Dĺžka noža. Max. šírka kosenia. Zaručená hladina akustického výkonu. Výrobok zodpovedá platným európskym smerniciam. MIN MAX Skontrolujte hladinu oleja. STOP MOTORDRIVE DRIVE – oblúk pohonu pojazdu STOP – páka motorovej brzdy Nebezpečenstvo otravy! Prístroj používajte len vo vonkajších priestoroch a nikdy nie v uzavretých alebo zle vetraných miestnostiach. m Pozor! Vtomto návode naobsluhu sme miesta, ktoré sa týkajú vašej bezpečnosti, označili týmto znakom. NEBEZPEČENSTVO! Signálne slovo na označenie bezprostredne hroziacej nebezpečnej situácie, ktorá, ak sa jej nezabráni, bude mať za následok smrť alebo vážne poranenie.109SK VAROVANIE! Signálne slovo na označenie možnej nebezpečnej situácie, ktorá, ak sa jej nezabráni, by mohla mať za následok smrť alebo vážne poranenie. OPATRNE! Signálne slovo na označenie možnej nebezpečnej situácie, ktorá, ak sa jej nezabráni, môže viesť k ľahké- mu alebo stredne ťažkému poraneniu. UPOZORNENIE Signálne slovo na označenie možnej nebezpečnej situácie, ktorá, ak sa jej nezabráni, môže viesť k mate- riálnym škodám na produkte alebo majetku/vlastníctve.110 SK

Výrobca: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Vážený zákazník, želáme Vám veľa zábavy aúspechov pripráci sVaším novým prístrojom. Upozornenie: Výrobca tohto prístroja neručí podľa platného zákona o ruče- ní za výrobok za škody, ktoré vzniknú na tomto prístroji alebo budú spôsobené týmto prístrojom pri:

• neodbornom zaobchádzaní,

• montáži a výmene neoriginálnych náhradných dielov,

• používaní v rozpore s určením. Dodržiavajte: Pred montážou a uvedením do prevádzky si prečítajte celý text návodu na obsluhu. Návod na obsluhu vám má uľahčiť, aby ste sa oboznámili s prístrojom a používali ho v súlade s jeho určenými možnosťa- mi použitia. Návod na obsluhu obsahuje dôležité pokyny, ako s prístrojom bezpečne, odborne a hospodárne pracovať a ako zabránite nebezpečenstvám, ušetríte náklady na opravy, znížite časy prestojov a zvýšite spoľahlivosť a životnosť príslušenstva. Okrem bezpečnostných ustanovení tohto návodu na obsluhu musíte bezpodmienečne dodržiavať predpisy svojej krajiny platné pre prevádzku prístroja. Návod na obsluhu uchovávajte pri prístroji v plastovom obale, aby bol chránený pred nečistotami a vlhkosťou. Všetci obslu- hujúci pracovníci si ho musia pred začiatkom práce prečítať a starostlivo ho dodržiavať. Na prístroji môžu pracovať len osoby, ktoré boli poučené o používaní prístroja a boli informované o nebezpečenstvách, ktoré sú s tým spojené. Je potrebné dodržať požadovaný mi- nimálny vek. Okrem bezpečnostných upozornení obsiahnutých v tomto ná- vode na obsluhu a osobitných predpisov vašej krajiny treba rešpektovať všeobecne uznávané technické pravidlá pre pre- vádzku konštrukčne rovnakých strojov. Nepreberáme zodpovednosť zažiadne nehody ani škody, ku ktorým dôjde v dôsledku nedodržania tohto návodu abez- pečnostných upozornení.

4. Horný posuvný strmeň

7. Káblová príchytka

8. Dolný posuvný strmeň

9. Vedenie pre posuvný strmeň

14. Vodovodná prípojka

16. Konektor zapaľovacej sviečky

16a. Zapaľovacia sviečka

19. Bočná vyhadzovacia klapka

19a. Bočné vyhadzovanie

20. Nastavenie výšky kosenia

23a. Indikátor hladiny naplnenia zberného koša na trávu

• 1x benzínová kosačka na trávu s horným posuvným strme- ňom (4)

• 2x rýchloupínacia páka (5)

• 4x plastová hviezdicová matica (6)

• 1x káblová príchytka (7)

• 1x dolný posuvný strmeň (8)

• 2x vedenie pre posuvný strmeň (9)

• 1x bočné vyhadzovanie (19a)

• 2x podložka veľká (C)

Benzínová kosačka na trávu je vhodná na súkromné použi- tie vzáhrade pri dome aj na záhradke. Za kosačky na trávu určené na súkromné použitie vzáhrade pri dome ana zá- hradke sa považujú zariadenia, ktorých ročné použitie spra- vidla neprekročí 50hodín aktoré sa používajú prevažne na ošetrovanie zatrávnených plôch alebo trávnikov, avšak nie vo verejných zariadeniach, vparkoch, na športoviskách ani vpoľnohospodárstve či lesníctve. Stroj sa môže používať iba vsúlade so svojím určením. Každé iné použitie presahujúce určenie je považované za používa- nie v rozpore s určením. Za škody z neho vzniknuté alebo poranenia akéhokoľvek dru- hu ručí používateľ/obsluha, a nie výrobca. Súčasťou používania v súlade s určením je aj dodržiavanie bezpečnostných upozornení, ako aj návodu na montáž a pre- vádzkových pokynov v návode na obsluhu. Osoby, ktoré obsluhujú stroj a vykonávajú údržbu, musia byť oboznámené so strojom a možnými nebezpečenstvami. Okrem toho sa musia čo najdôkladnejšie dodržiavať predpisy na zabránenie úrazom. Musia sa dodržiavať aj iné všeobecné pracovno-lekárske a bezpečnostno-technické pravidlá. Pri škodách vzniknutých vdôsledku zmien nastroji sa vylučuje záruka výrobcu. Stroj sa smie používať iba soriginálnymi dielmi a originálnym príslušenstvom odvýrobcu. Dbajte, prosím, na to, že naše prístroje neboli v súlade s urče- ním skonštruované na komerčné, remeselné ani priemyselné použitie. Ak sa prístroj používa v komerčných, remeselných alebo priemyselných podnikoch, ako aj na podobné činnosti, nepreberáme žiadnu záruku. Z dôvodu telesnej ujmy používateľa sa kosačka na trávu ne- smie používať na nasledujúce práce (neúplný zoznam):

• na strihanie kríkov, živých plotov a krovín,

• na kosenie popínavých rastlín,

• na vyrovnávanie vyvýšenín, ako napr. krtince,

• na prepravu reziva, s výnimkou zberného koša na trávu, ktorý je na to učený. VAROVANIE Pred uvedením prístroja do prevádzky si v záujme vlastnej bezpečnosti dôkladne prečítajte túto príručku a všeobecné bezpečnostné upozornenia. Ak prístroj prenechávate tretím osobám, vždy k nemu priložte tento návod na použitie.

6. Bezpečnostné upozornenia

Vtomto návode naobsluhu sme miesta, ktoré sa týkajú vašej bezpečnosti, označili týmto znakom: m Návod na obsluhu okrem toho obsahuje iné dôležité miesta v texte, ktoré sú označené slovom „POZOR!“. m Pozor! Pri použití prístrojov sa musí dodržiavať niekoľko bezpeč- nostných opatrení, aby sa predišlo poraneniam a škodám. Dôkladne si prečítajte predložený návod na obsluhu/bezpeč- nostné upozornenia. V prípade, že prístroj odovzdávate iným osobám, odovzdajte im aj tento návod na obsluhu/bezpeč- nostné upozornenia. Nepreberáme zodpovednosť zažiadne nehody ani škody, ku ktorým dôjde v dôsledku nedodržania tohto návodu abezpečnostných upozornení. NEBEZPEČENSTVO Pri nedodržaní tohto návodu existuje najvyššie nebezpečen- stvo ohrozenia života, príp. nebezpečenstvo život ohrozujú- cich poranení. VAROVANIE Pri nerešpektovaní tohto návodu hrozí smrteľné nebezpečen- stvo, resp. nebezpečenstvo vážnych poranení. OPATRNE Pri nedodržaní tohto návodu existuje nebezpečenstvo ľah- kých až stredne závažných poranení. UPOZORNENIE! Pri nedodržaní tohto návodu existuje nebezpečenstvo poško- denia motora alebo iných vecných hodnôt. Kto nemôže používať prístroj:

• Deti a iné osoby, ktoré nepoznajú návod na použitie (miest- ne nariadenia môžu stanovovať minimálny vek užívateľa).

• Osoby pod vplyvom alkoholu, narkotík, liečiv, osoby, ktoré sú unavené alebo choré. Bezpečnostné upozornenia pre ručne ovládané kosačky na trávu

• Starostlivo si prečítajte návod na použitie. Oboznámte sa s nastaveniami a správnym používaním stroja.

• Deťom ani iným osobám, ktoré nie sú oboznámené snávodom na použitie, nikdy nedovoľte používať kosačku na trávu. Miest

ne nariadenia môžu stanovovať minimálny vek užívateľa.

• Nikdy nekoste, keď sú v blízkosti iné osoby, najmä deti, alebo zvieratá. Myslite na to, že obsluhujúca osoba stroja alebo používateľ je zodpovedný za nehody, ktoré sa týkajú iných osôb alebo ich vlastníctva.

• Koste len pri dobrom výhľade. Je potrebné držať tretie stra- ny v dostatočnej vzdialenosti.

• V prípade, že prístroj odovzdávate iným osobám, odo- vzdajte im aj tento návod na obsluhu.

• Pri kosení vždy noste pevnú, protišmykovú obuv adlhé no- havice. Nikdy nekoste bosí alebo napríklad v sandáloch.

• Skontrolujte terén, na ktorom sa bude stroj používať, aod- stráňte všetky predmety, ako napr. kamene, hračky, vetvy a drôty atď., ktoré by sa mohli zachytiť avymrštiť.112 SK

• Vypnite motor, počkajte, kým sa zastaví, a odpojte konektor zapaľovacej sviečky, ak - opustíte prístroj. - odstraňujete zablokovania alebo upchatia. - bol prístroj v kontakte s cudzími predmetmi. - sa na prístroji vyskytujú poruchy a nezvyčajné vibrácie. VAROVANIE Benzín je značne horľavý:

• Benzín uchovávajte iba v nádobách na to určených.

• Tankujte iba vonku a počas plnenia nefajčite.

• Benzín je potrebné naplniť pred spustením motora. Počas chodu motora alebo pri horúcej kosačke na trávu sa nesmie otvárať uzáver palivovej nádrže ani dopĺňať benzín.

• Ak benzín pretiekol, nesmie sa vykonať pokus o naštartova- nie motora. Stroj je namiesto toho potrebné odstrániť z plochy znečistenej benzínom. Je potrebné zabrániť akémukoľvek po

• Benzínovú nádrž a ostatné uzávery nádrže je pri poškode- ní potrebné vymeniť z bezpečnostných dôvodov.

• Pred použitím je vždy potrebné vizuálne skontrolovať, či nie sú opotrebované alebo poškodené nôž a upevňovacie čapy. Aby sa predišlo nevyváženosti, opotrebované alebo poškodené nože aupevňovacie čapy sa musia vymieňať naraz ako súpravy. Manipulácia

• Dohliadnite na to, aby boli všetky matice, čapy askrutky dôkladne utiahnuté aaby bol prístroj zachovaný vbezpeč- nom pracovnom stave.

• Nikdy neuschovávajte stroj s benzínom v nádrži v budove, v ktorej môže dôjsť ku kontaktu benzínových pár s otvoreným ohňom alebo iskrami.

• Pred odstavením stroja v uzatvorených priestoroch nechajte motor vychladnúť.

• Na zabránenie nebezpečenstvu požiaru udržiavajte motor, výfuk a oblasť okolo benzínovej nádrže čisté od trávy, lístia alebo unikajúceho maziva (olej).

• Pravidelne kontrolujte zberné zariadenie na trávu ohľadom opotrebovania alebo straty funkčnosti.

• Z bezpečnostných dôvodov vymeňte opotrebované alebo poškodené diely.

• Keď sa musí benzínová nádrž vyprázdniť, malo by sa to vy- konať vonku. Spaľovací motor nenechajte bežať v uzavre- tých priestoroch, v ktorých sa môže hromadiť nebezpečný oxid uhoľnatý.

• Koste len pri dennom svetle alebo dobrom umelom osvetlení.

• Ak je to možné, zabráňte používaniu prístroja na mokrej tráve.

• Veďte stroj len krokovým tempom.

• Pri strojoch na kolesách platí: Koste priečne voči svahu, nik- dy nie nahor alebo nadol. Mimoriadne veľký pozor dávajte pri vykonávaní zmien smeru jazdy na svahu.

• Nekoste na príliš strmých svahoch a v blízkosti klesajúcich povr- chov, skládok odpadu, jám a hrádzí. Mimoriadne veľký pozor dávajte pri otáčaní alebo priťahovaní kosačky na trávu ksebe.

• Zastavte nôž, keď je potrebné prevrátiť kosačku na trávu, keď sa pohybujete po iných plochách, ako je tráva, a pri presúvaní kosačky na inú plochu, ktorá sa má pokosiť.

• Opatrne! Kosačka na trávu sa nesmie uviesť do činnosti bez toho, aby nebolo pripevnené buď zariadenie na za- chytávanie trávy alebo samozatvárací ochranný kryt pre vyhadzovací otvor.

• Nikdy nepoužívajte kosačku na trávu s poškodenými ochrannými zariadeniami alebo ochrannými mrežami ale- bo bez zabudovaných ochranných zariadení, napr. nára- zové plechy a/alebo zariadenia na zachytávanie trávy.

• Nemeňte regulačné nastavenia motora a nepretáčajte ho.

• Uvoľnite brzdu motora a odpojte všetky rezné nástroje a pohony ešte pred spustením motora.

• Štartujte motor opatrne, podľa pokynov od výrobcu. Dbajte na dostatočný odstup nôh od noža.

• Pri štartovaní motora sa kosačka na trávu nesmie nakláňať, pokiaľ nie je potrebné kosačku na trávu pri tomto procese nadvihnúť. Vtakom prípade preklopte kosačku iba natoľko, nakoľko je to bezpodmienečne nevyhnutné azdvíhajte iba stranu, ktorá je odvrátená od obsluhujúcej používateľa.

• Neštartujte motor, ak stojíte pred vyhadzovacím kanálom.

• Nikdy nedávajte ruky ani nohy na otáčajúce sa diely alebo pod ne. Vždy sa držte vbezpečnej vzdialenosti od vyha- dzovacieho otvoru.

• Nikdy nedvíhajte a neprenášajte kosačku na trávu s bežia- cim motorom.

• Zastavte motor a uistite sa, či sa všetky pohyblivé časti za- stavili a či je kľúč zapaľovania, ak je k dispozícii, vytiahnutý: - Pred uvoľnením blokovaní alebo odstraňovaním upchatí vo vyhadzovacom kanáli. - Pred kontrolou, čistením alebo prácami na kosačke na trávu. - Ak ste narazili na cudzí predmet. Vyhľadajte poškode- nia na kosačke na trávu a vykonajte potrebné opravy pred opätovným spustením a ďalšími prácami skosač- kou. V prípade, že kosačka na trávu začne nezvyčajne silno vibrovať, je potrebná okamžitá kontrola. - Keď sa vzdialite od kosačky na trávu. - Pred tankovaním.

• Pri dobehu motora sa musí zatvoriť škrtiaca klapka. Ak je motor vybavený uzatváracím kohútom benzínu, po kosení ho zatvorte.

• Prevádzkovanie stroja s nadmernou rýchlosťou môže zvýšiť nebezpečenstvo úrazu.

• Buďte opatrní pri nastavovacích prácach na stroji a zabráň- te zachyteniu prstov medzi pohybujúci sa nôž a ostré časti prístroja.

• Buďte mimoriadne opatrní pri kosení v blízkosti klesajúcich povrchov, skládok odpadu, jám a hrádzí.

• Zabráňte miestam, pri ktorých kolesá nemajú záber alebo je kosenie nebezpečné.

• V blízkosti cesty dávajte pozor na cestnú premávku.

• Buďte mimoriadne opatrní pri pohybe späť a pri ťahaní ko- sačky na trávu. Nebezpečenstvo zakopnutia! Pred cúvaním sa uisti- te, či sa za vami nenachádzajú malé deti.

• Používateľ musí byť dostatočne zaškolený na používanie, nastavovanie a obsluhu (vrát. zakázaných operácií).

• Pravidelne kontrolujte prístroj a pred každým použitím sa uistite, že všetky spúšťacie aretácie a tlačidlové spínače správne fungujú.113SK

• Dávajte pozor, nesprávna údržba, používanie neschvále- ných náhradných dielov alebo odstránenie či úprava bez- pečnostných zariadení môžu viesť ku škodám na prístroji a ťažkým poraneniam osôb, ktoré s prístrojom pracujú.

• Nezabúdajte, že s bezpečnostnými systémami alebo zaria- deniami kosačky na trávu sa nesmie manipulovať ani sa nesmú deaktivovať. Nikdy neodoberajte diely, ktoré sú dô- ležité z hľadiska bezpečnosti.

• Nezabúdajte, že používateľ nesmie ani meniť, ani manipu- lovať s pevnými nastaveniami regulácie otáčok motora.

• Používajte len tie nože a príslušenstvo odporúčané výrob- com. Používanie iných nástrojov ainého príslušenstva môže prepoužívateľa znamenať nebezpečenstvo poranenia.

• Kosačku na trávu udržiavajte vždy v dobrom prevádzko- vom stave.

• Na zníženie hluku a vibrácií je potrebné urobiť dostatočné prestávky. Zvyškové nebezpečenstvá a ochranné opatrenia Zanedbanie ergonomických princípov Nedbalé používanie osobného ochranného vy- bavenia (OOP) Nedbalé používanie alebo nepoužívanie osobného ochran- ného vybavenia môže viesť k závažným poraneniam. - Noste predpísané ochranné vybavenie. Ľudské správanie, chybné správanie – Pri všetkých prácach musíte byť plne koncentrovaní. Zvyškové nebezpečenstvo – nie je možné ho vylúčiť. Ohrozenie hlukom Poškodenia sluchu Dlhšie nechránené pracovanie s prístrojom môže viesť k po- škodeniam sluchu. – V každom prípade noste ochranu sluchu. Správanie sa v prípade núdze Pri prípadnom výskyte úrazu vykonajte potrebné opatrenia prvej pomoci a okamžite privolajte kvalifikovanú lekársku pomoc.

....................................................1,83 dB Noste ochranu sluchu. Vplyv hluku môže spôsobiť stratu sluchu. V prípade potreby dodržiavajte čas odpočinku a obmedzte pracovný čas na to, čo je potrebné. Na vašu osobnú ochranu a ochranu osôb v blízkosti sa musí používať vhodná ochrana sluchu. Hodnoty vibrácií Vibrácie a

• Používajte iba bezchybné stroje.

• Prístroj pravidelne čistite avykonávajte jeho údržbu.

• Váš spôsob práce prispôsobte prístroju.

• Prístroj nepreťažujte.

• Prístroj nechajte v prípade potreby prekontrolovať.

• Ak sa prístroj nepoužíva, vypnite ho.

• Noste rukavice. Varovanie! Pri dlhších prácach môže z dôvodu vibrácií dôjsť v rukách obslu- hujúcej osoby k poruchám prekrvenia (syndróm bielych prstov). Syndróm bielych prstov je cievne ochorenie, pri ktorom sa v záchvatoch kŕčovito sťahujú cievy na prstoch na rukách a nohách. Postihnuté oblasti už nie sú dostatočne zásobované krvou a preto sa zdajú extrémne bledé. Časté používanie vib- rujúcich prístrojov môže u osôb, ktorých prekrvenie je naru- šené (napr. fajčiari, diabetici), vyvolať nervové poškodenia. Ak spozorujete neobvyklé zhoršenia stavu prstov, okamžite ukončite prácu a vyhľadajte lekára. V záujme zníženia nebezpečenstiev dbajte na nasledujúce upozornenia:

• Pravidelnou údržbou a pevnými dielmi na prístroji sa posta- rajte o čo najmenšie vibrácie stroja.

• Odstráňte baliaci materiál, ako aj obalové a prepravné po- istky (ak sú použité).

• Skontrolujte, či je rozsah dodávky kompletný.

• Prístroj a diely príslušenstva skontrolujte ohľadom poškodení spôsobených prepravou. Vprípade reklamácií ihneď infor

mujte dodávateľa. Neskoršie reklamácie nebudú uznané.114 SK

• Obal podľa možnosti uschovajte až do uplynutia záručnej doby.

• Pred použitím sa oboznámte s prístrojom na základe návo- du na obsluhu.

• Pri príslušenstve, ako aj pri dieloch podliehajúcich opotrebo- vaniu a náhradných dieloch, používajte iba originálne diely. Náhradné diely získate u svojho špecializovaného predajcu.

• Pri objednávkach uvádzajte naše čísla výrobkov, ako aj typ a rok výroby prístroja. m Pozor! Prístroj a baliaci materiál nie sú hračkami pre deti! Deti sa nesmú hrať s plastovými vreckami, fóliami a malými dielmi! Existuje nebezpečenstvo prehltnutia a zadusenia!

Opatrne! Nebezpečenstvo poranenia v dôsledku otáčania noža. Na prístroji pracujte len vtedy, keď je nôž vypnutý a zastavený. Pri dodávke sú niektoré diely demontované. Zloženie je jedno- duché pri dodržiavaní nasledujúcich pokynov. Upozornenie! Pri zložení a pre údržbárske práce je potrebné nasledujúce náradie, ktoré nie je v rozsahu dodávky:

• zberná olejová vaňa plochá (na výmenu oleja),

• odmerka 1 liter (odolná voči oleju/benzínu),

• kanister na benzín (5 litrov stačí na cca 6 prevádzkových hodín),

• lievik (vhodný pre plniaci lievik na benzín),

• vidlicový kľúč/nástrčkový kľúč.

9.1 Montáž posuvných strmeňov (obr. 3-6)

m Pozor! Pri montáži posuvného strmeňa dbajte na to, aby nebolo stlačené tiahlo akcelerátora.

1. Pevne zoskrutkujte dolný posuvný strmeň (8) s jednou

skrutkou M8 (A), jednou plastovou podložkou (D) a jed- nou plastovou hviezdicovou maticou (6) s jedným vede- ním pre posuvný strmeň (9) na oboch stranách. Pritom dbajte na to, aby lankové tiahla, ktoré sa budú upevňovať káblovou príchytkou (7) neskôr, neprekážali (obr. 3- 4).

1. Zaveste rukoväť štartéra s lankovým tiahlom (25) do lano-

POZOR! Prístroj pred uvedením do prevádzky bezpod- mienečne kompletne zmontujte! VAROVANIE! Ohrozenie zdravia! Vdýchnutie benzínových pár/výparov mazacieho oleja a vý- fukových plynov môže viesť k ťažkých poškodeniam zdravia, strate vedomia a v extrémnom prípade k smrti. - Nevdychujte benzínové pary/výpary mazacieho oleja a spaliny. - Produkt prevádzkujte len v exteriéri. UPOZORNENIE! Poškodenie výrobku Ak sa produkt prevádzkuje bez motorového a prevodového ole- ja, ale je ho príliš málo, môže to viesť k poškodeniam motora. - Pred uvedením do prevádzky doplňte benzín a olej. Pro- dukt sa dodáva bez motorového a prevodového oleja. UPOZORNENIE! Poškodenia životného prostredia! Vypustený olej môže trvalo znečistiť životné prostredie. Kva- palina je vysoko toxická a môže viesť k znečisteniu vody. - Naplňte/vyprázdnite olej len na rovných a pevných povr- choch. - Použite plniace hrdlo alebo lievik. - Zachyťte vypustený olej do vhodnej nádoby. - Okamžite a dôkladne utrite rozliaty olej a zlikvidujte han- dru podľa miestnych predpisov. - Zlikvidujte olej podľa miestnych predpisov. UPOZORNENIE! Nebezpečenstvo poškodenia! Ak sa použijú nesprávne skladované alebo nevypustené pali- vá, karburátor sa môže upchať alebo môže dôjsť k narušeniu prevádzky motora. - Nepotrebné palivo nalejte do vzduchotesnej nádoby a uskladnite ju v tmavej, chladnej miestnosti. Kontrola pred obsluhou

• Skontrolujte všetky strany motora, či sa na ňom nenachá- dzajú netesné miesta s presakovaním oleja alebo benzínu.

• Skontrolujte hladinu motorového oleja.

• Skontrolujte hladinu paliva– nádrž by mala byť naplnená minimálne do polovice.

• Skontrolujte stav vzduchového filtra (pozri odsek 16.5).

• Skontrolujte stav palivových vedení.

• Uistite sa, že je konektor zapaľovacej sviečky (16) upevne- ný na zapaľovacej sviečke (16a).

• Dávajte pozor na náznaky poškodení.

• Skontrolujte, či sú pripevnené všetky ochranné kryty a do- tiahnuté všetky skrutky, matice a čapy.115SK

10.1 Naplnenie motorového oleja (obr. 9)

m Pozor! Kosačka na trávu sa dodáva bez motorového ole- ja. Pred uvedením do prevádzky preto bezpod- mienečne naplňte olej. Použite preto univerzálny olej (SAE 10W-30 alebo SAE 10W-40). Pred každým uvedením do prevádzky pravidelne kontrolujte hladinu oleja. Príliš nízka hladina oleja môže poškodiť motor.

6. Hladina oleja musí byť siahať po strednú značku na mier-

7. Ak je hladina oleja príliš nízka, doplňte odporúčané

m NEBEZPEČENSTVO! Nebezpečenstvo požiaru a výbuchu! Palivo sa môže pri plnení vznietiť a prípadne vybuchnúť. To vedie k ťažkým popáleninám alebo k smrti. - Vypnite motor a nechajte ho vychladnúť. - Udržiavajte ho v dostatočnej vzdialenosti od tepla, pla- meňov a iskier. - Palivo dopĺňajte len v exteriéri. - Noste ochranné rukavice. - Zabráňte kontaktu s pokožkou a očami. - Spustite produkt vo vzdialenosti min. 3 m od miesta plne- nia palivom. - Dbajte na netesnosti. Ak benzín vyteká, nespúšťajte motor. m Pozor! Kosačka na trávu sa dodáva bez benzínu. Pred uvedením do prevádzky preto bezpodmienečne doplňte olej. Používajte bezolovnatý benzín E10.

1. Vyčistite okolie oblasti plnenia. Znečistenia v benzínovej

nádrži (11) spôsobujú prevádzkové poruchy.

2. Opatrne otvorte veko palivovej nádrže (10), aby sa mo-

hol odbúrať prípadný pretlak.

4. Opäť zatvorte veko palivovej nádrže (10). Skontrolujte, či

11. Uvedenie do prevádzky

UPOZORNENIE: Určité množstvo hluku spôsobe- né týmto prístrojom je neodvratné. Vykonávajte hlučnú prácu v schválených a na to určených ča- soch. V prípade potreby dodržiavajte čas odpo- činku a obmedzte pracovný čas na to, čo je po- trebné. Na vašu osobnú ochranu a ochranu osôb v blízkosti sa musí používať vhodná ochrana slu- chu.

11.1 Zariadenie na zastavenie noža

Pred každým uvedením do prevádzky musíte skontrolovať zariadenie na zastavenie noža. Spustite motor tak, ako je opí- sané v 12.4.

1. Uvoľnite páku motorovej brzdy (3). Motor sa vypne a nôž

2. Nôž (27) sa musí zastaviť do 7 sekúnd.

11.2 Nastavenie výšky kosenia (obr. 12)

m Pozor! Prestavenie výšky kosenia sa smie vy- konávať len pri vypnutom motore.

• V hustej a vysokej tráve nastavte najvyšší stupeň kosenia a koste pomalšie. Pri prvom kosení v sezóne by sa mala zvoliť vysoká výška kosenia. Nastavte výšku kosenia tak, aby ne- došlo k preťaženiu prístroja

• Vyberte výšku kosenia v závislosti od skutočnej dĺžky tráv- nika.

• Vykonajte viaceré priechody tak, aby sa zakaždým ubrali maximálne 4 cm trávnika.

• Správna výška rezu pre - okrasnú trávu asi 30 – 45 mm. - úžitkový trávnik asi 40 – 65 mm. Nastavenie výšky kosenia sa vykonáva pomocou páky na nastavenie výšky kosenia (20). Je možné nastaviť rôzne výšky kosenia.

dovanej polohy výšky kosenia.

3. Páku na nastavenie výšky kosenia (20) opäť uvoľnite.

Páka sa zaistí v požadovanej polohe.

11.3 Príprava žacej plochy

ty, ktoré by mohol prístroj vymrštiť.

3. Dbajte na to, aby sa na žacej ploche nenachádzali žiad-

• Koste len s ostrým, bezchybným nožom, aby sa steblá trávy nerozstrapkali a aby trávnik nebol žltý.

• Na dosiahnutie čistého vzhľadu trávnika veďte kosačku na trávu v pokiaľ možno rovných dráhach. Tieto dráhy by sa pritom mali vždy prekrývať o niekoľko centimetrov, aby ne- zostali stáť žiadne pásiky.116 SK

• Spodnú stranu telesa kosačky na trávu udržiavajte čistú a odstráňte usadeniny trávy. Usadeniny sťažujú proces štar- tovania, negatívne ovplyvňujú kvalitu kosenia a vyhadzo- vanie trávy.

• Na svahoch sa musí zvoliť dráha priečne k úbočiu. Sklzu kosačky je možné zabrániť šikmou polohou smerom nahor.

12.1 Kosenie so zberným košom na trávu (23)

m Pozor! Prístroj nepoužívajte bez úplne nasadeného zber- ného koša na trávu ani bez mulčovacej násady. m Pozor! Nebezpečenstvo poranenia! Zberný kôš na trávu vyberajte alebo nasadzujte len vtedy, keď je motor vypnutý a nôž stojí.

2. Zberný kôš na trávu (23) uchopte za nosnú rukoväť.

3. Zberný kôš na trávu (23) zaveste do zavesenia zberného

koša na trávu, ktorý sa nachádza v zadnej časti prístroja.

4. Odložte zadnú vyhadzovaciu klapku (22), ktorá drží

zberný kôš na trávu (23) v správnej polohe.

12.1.2 Indikátor hladiny naplnenia (23a) na

zbernom koši na trávu (23) (obr. 13) Prietok vzduchu tvorený nožom (27) dvíha indikátor hladiny naplnenia (23a). Ak je zberný kôš na trávu (23) naplnený, prúd vzduchu sa zastaví. Ak je prietok vzduchu nízky, indiká- tor hladiny naplnenia (23a) sa sklopí. To je upozornenie na vyprázdnenie zberného koša na trávu (23). Neobmedzená funkcia indikátora hladiny naplnenia (23a) je daná len pri optimálnom prietoku vzduchu. Vonkajšie vplyvy, ako je mokrá, hustá alebo vysoká tráva, nízky stupeň kosenia, nečistoty a podobne, môžu zhoršiť prietok vzduchu a funkciu indikátora hladiny naplnenia (23a).

• Otvorená klapka: Zberný kôš na trávu (23) sa plní.

• Zatvorená klapka: Zberný kôš na trávu (23) je naplnený.

12.1.3 Vyprázdnenie zberného koša na trávu

(23) (obr. 13) m VAROVANIE Pred odobratím zberného koša na trávu vypnite motor (pozri 12.5) a počkajte, kým sa nôž zastaví. m Pozor! Nebezpečenstvo poranenia! Zberný kôš na trávu vyberajte len vtedy, keď je motor vypnutý a nôž stojí. Ak počas kosenia zostanú ležať zvyšky trávy musí sa zberný kôš na trávu vyprázdniť.

1. Ak chcete vybrať zberný kôš na trávu (23), zdvihnite

zadnú vyhadzovaciu klapku (22).

2. Zberný kôš na trávu (23) vytiahnite za nosnú rukoväť. Pri

zvesení zberného koša na trávu (23) sa zatvorí vyhadzo- vacia klapka (22) podľa bezpečnostného predpisu a uza- tvorí zadný vyhadzovací otvor. Ak pri tom ostávajú zaseknuté zvyšky trávy v otvore, je po- trebné za účelom ľahkého spustenia motora, odtiahnuť kosač- ku na trávu dozadu o cca 1 m. m Pozor: Zvyšky reziva v telese kosačky a na pracovnom nástroji neodstraňujte rukou alebo nohami, ale použite vhod- né pomôcky, napr. kefu alebo metličku. Na zaručenie dobrého zberu sa musí po použití vyčistiť zber- ný kôš na trávu (23) a obzvlášť vzduchový filter (12a).

12.2 Kosenie s bočným vyhadzovaním (19a)

S bočným vyhadzovaním (19a) dokážete pokosiť aj vysokú a divú trávu, ktorá sa kosí len zriedkavo.

12.2.1 Nasadenie bočného vyhadzovania (19a)

1. Najskôr odstráňte zberný kôš na trávu (23) a nasaďte

mulčovaciu násadu (26) (pozri 12.3).

2. Odklopte bočnú vyhadzovaciu klapku (19) a pevne ju

3. Nasaďte bočné vyhadzovanie (19a).

4. Pomaly zatvorte bočnú vyhadzovaciu klapku (19). Bočná

vyhadzovacia klapka (19) zaisťuje bočné vyhadzovanie (19a) proti vypadnutiu.

12.2.2 Odstránenie bočného vyhadzovania

1. Odklopte bočnú vyhadzovaciu klapku (19) a pevne ju

2. Odstráňte bočné vyhadzovanie (19a) a zatvorte bočnú

Pri mulčovaní sa rezivo v pripojenom telese kosačky rozdrví a opäť rozdelí po trávniku. Zbieranie trávy a likvidácia nie je potrebná. Jemné zelené rezivo padá ako prirodzené hnojivo späť do mačiny, prináša do trávnika vlhkosť a zásobuje ho dôležitými živinami. m UPOZORNENIE! Mulčovanie je možné len pri relatívne krátkom trávniku.

4. Nastavte výšku kosenia (pozri 11.2).

Výstražné upozornenie: Nôž rotuje, keď naštartuje motor. Neštartujte prístroj, keď vyhadzovací kanál nezakrýva jeden z nasledujúcich dielov:

motorového oleja (pozri odseky 10.1 a 10.2). Uistite sa, že je konektor zapaľovacej sviečky (16) pripojený k zapa- ľovacej sviečke (16a).

2. Pri nižších teplotách stlačte trikrát tlačidlo palivového čer-

padla „Primer“ (13). To uľahčuje spustenie prístroja.

3. Stojte za kosačkou na trávu. Jednou rukou zatlačte páku

motorovej brzdy (3) smerom k riadiacemu mechanizmu (1), druhá ruka by mala byť na štartéri s lankovým tiahlom (25).

5. V dôsledku ochrannej vrstvy na motore môže dôjsť k mier-

nemu dymeniu, ak používate prístroj po prvýkrát. To je bežný postup.

Upozornenie: Pri nižších teplotách stlačte trikrát tlačidlo palivového čerpadla „Primer“ (13) (obr. 1). To uľahčuje spustenie prístroja. Palivové čer- padlo „Primer“ (13) (obr. 1) používajte len vtedy, keď je stroj studený! m Pozor!

• Nenechajte štartér s lankovým tiahlom rýchlo sa vrátiť späť.

• Pri chladnom počasí môže byť potrebné zopakovať štarto- vanie viackrát.

12.5 Vypnutie motora

m VAROVANIE! Nebezpečenstvo poranenia! Po vypnutí motora dobieha nôž ešte niekoľko sekúnd. Ak sa dotknete rotujúcich dielov, môžu byť dôsledkom rezné pora- nenia prstov. - Počkajte, kým sa nôž zastaví. - Nebrzdite nôž rukou. - Noste ochranné rukavice. - Udržiavajte nôž v dostatočnej vzdialenosti od vašich nôh.

1. Ak chcete vypnúť motor, najskôr pustite oblúk pohonu po-

jazdu (2) a následne páku motorovej brzdy (3). Počkajte, kým sa nôž (27) zastaví.

2. Konektor zapaľovacej sviečky (16) odpojte od zapaľova-

cej sviečky (16a) scieľom zabrániť neúmyselnému naštar- tovaniu motora.

Kosačka na trávu je vybavená pohonom zadných kolies.

12.6.1 Zapnutie pohonu pojazdu

1. Naštartujte kosačku na trávu (pozri 12.4).

je) a kosačka na trávu sa pohne dopredu. Pozor! Predchádzajte škodám na prístroji! Oblúk poho- nu pojazdu (2) vždy úplne posuňte (až na doraz), aby ste predišli následným škodám na prevodovke.

ne a kosačka na trávu zostane stáť.

2. Motor beží ďalej.

• Pred opätovným použitím skontrolujte všetky skrutky a mati- ce. Utiahnite voľné skrutky.

• Pred opätovným použitím vyprázdnite zberný kôš na trávu (23).

• Dodržiavajte tiež kapitolu „Skladovanie“.

m VAROVANIE! Nebezpečenstvo poranenia a popálenia! Produkt sa môže nečakane spustiť a spôsobiť tak poranenia. - Pred všetkými čistiacimi a montážnymi prácami vypnite motor. - Nechajte vychladnúť motor. - Konektor zapaľovacej sviečky vytiahnite zo zapaľovacej sviečky. m VAROVANIE! Ohrozenie zdravia! Vdýchnutie benzínových pár/výparov mazacieho oleja mô- že viesť k ťažkých poškodeniam zdravia, strate vedomia a v extrémnom prípade k smrti. - Nevdychujte benzínové pary/výpary mazacieho oleja. - Produkt prevádzkujte len v exteriéri.

13.1 Čistenie kosačky na trávu (obr. 1)

Čistenie záhradnou hadicou sa odporúča len pri nízkom tla- ku. Vysokotlakový čistič nie je vhodný na čistenie kosačky na trávu. Odpojte zberný kôš na trávu (23) a vykefujte ho metličkou. Te- leso kosačky na trávu môžete tiež nahrubo vyčistiť pomocou metly. Pri väčšom znečistení môžete kosačku na trávu utrieť vlhkou handričkou. Upozornenie: Pred preklopením kosačky na trávu úplne vyprázdnite benzínovú nádrž pomocou odsávacieho čerpad- la benzínu (nie je v rozsahu dodávky). Kosačka na trávu sa nesmie prevrátiť o 90 stupňov.

1. Najlepšie je vyklopiť kosačku na trávu smerom vzad. Uisti-

te sa, že zapaľovacia sviečka (16a) smeruje nahor. Ak za- paľovacia sviečka (16a) smeruje nadol, môže dôjsť k úniku oleja a k vážnemu poškodeniu motora a karburátora.

2. Alternatívne môžete vyklopiť prístroj nabok, pričom musí-

te bezpodmienečne dbať na to, aby sa kryt vzduchového filtra (12) nachádzal na hornej strane.

3. Spodnú časť kosačky na trávu vyčistite špachtľou a met-

ličkou. Špachtľa pomáha odstraňovať hrubé a väčšie zvy- šky rastlín z oblasti nožov (27). Čistenie spodnej časti je jednoduchšie a dôkladnejšie bezprostredne po použití. Vtedy sú nečistoty a zvyšky rastlín ešte čerstvé a dajú sa ľahšie uvoľniť.118 SK

4. Ak je to potrebné a ak sa nečistoty ťažko odstraňujú, mô-

žete použiť aj špeciálny čistiaci prostriedok. Nesmú sa používať agresívne čistiace prostriedky, ako napríklad prístroje na odstraňovanie nečistôt za studena alebo tech- nický benzín.

5. Skontrolujte, či je vyhadzovanie trávy bez zvyškov a v

prípade potreby odstráňte zvyšky trávy.

13.2 Čistenie kosačky na trávu cez vodovodnú

prípojku (14) (obr. 1, 16) Upozornenie: Na zapaľovaciu sviečku (16a) opäť nasuňte konektor zapaľovacej sviečky (16) (obr. 21).

1. Najskôr odoberte mulčovaciu násadu (26) alebo zberný

2. Na čistenie pripojte záhradnú hadicu k vodovodnej prí-

pojke (14) cez vstavanú zásuvnú spojku

3. Zapnite vodu a naštartujte kosačku na trávu (pozri 12.4).

4. Voda sa rozvíri prostredníctvom rotujúceho noža (27).

5. Po niekoľkých minútach je kosačka na trávu zbavená všet-

kých priľnavých nečistôt a zvyškov trávy.

6. Potom nechajte kosačku na trávu bežať krátky čas bez

vody, aby sa odstránila väčšina vlhkosti vzduchom cirku- lujúcim cez nôž (27).

13.3 Čistenie klinového remeňa (obr. 17)

bo stlačeným vzduchom.

m VAROVANIE! Nebezpečenstvo poranenia! Neúmyselný a nečakaný rozbeh produktu môže viesť k zra- neniam. - Pred prepravou vypnite motor. - Nechajte vychladnúť motor. - Konektor zapaľovacej sviečky vytiahnite zo zapaľovacej sviečky. DÔLEŽITÉ: Na prepravu musíte výšku rezu vždy uviesť do najvyššej polohy.

1. Vyprázdnite benzínovú nádrž (11) pomocou pumpy na

odsávanie benzínu (nie je v rozsahu dodávky) (pozri

2. Vyprázdnite motorový olej z teplého motora (pozri 16.3.).

3. Vyčistite chladiace rebrá valca a teleso (pozri 13.1.).

4. Sklopte posuvný strmeň (pozri 15.2.).

5. Naviňte niekoľko vrstiev vlnitej lepenky medzi horný (4)

robok pri preprave vo vozidlách zaistiť proti preklopeniu a posunutiu.

m Pozor! Čistite a udržujte prístroj pred uskladnením. m Pozor! Neskladujte prístroj s naplneným zberným košom na trávu. V horúcom počasí začne tráva pod vplyvom tepla kvasiť. Hrozí nebezpečenstvo požiaru. Prístroj a jeho príslušenstvo skladujte na tmavom, suchom a nezamŕzajúcom mieste neprístupnom pre deti. Optimálna skladovacia teplota sa nachádza medzi 5 a 30˚C. Prístroj skladujte v pôvodnom balení. Prístroj zakryte, aby ste ho chránili predprachom alebo vlh- kosťou. Návod na obsluhu skladujte pri prístroji.

• Nikdy neuschovávajte kosačku na trávu s benzínom v ben- zínovej nádrži v budove, v ktorej môže dôjsť ku kontaktu benzínových pár s otvoreným ohňom alebo iskrami.

• Pred odstavením kosačky na trávu v uzatvorenom priestore nechajte spaľovací motor vychladnúť.

• V prípade dlhšieho skladovania vyprázdnite benzínovú nádrž pomocou pumpy na odsávanie benzínu (nie je v roz- sahu dodávky) (pozri 16.4.).

• Na zabránenie nebezpečenstvu požiaru udržiavajte motor, výfuk a oblasť okolo benzínovej nádrže čisté od trávy, lístia alebo unikajúceho maziva (olej).

15.1 Príprava na uskladnenie kosačky na trávu

m VAROVANIE! Neodstraňujte benzín v uzavretých priestoroch, v blízkosti ohňa alebo pri fajčení. Plynové výpary môžu spôsobiť výbuchy alebo požiar.

1. Vyprázdnite benzínovú nádrž (11) pomocou pumpy na od-

sávanie benzínu (nie je v rozsahu dodávky) (pozri 16.4.).

2. Vykonajte výmenu oleja (pozri 16.3).

3. Konektor zapaľovacej sviečky (16) vytiahnite zozapaľo-

vacej sviečky (16a). Odstráňte zapaľovaciu sviečku (16a) pomocou kľúča na zapaľovacie sviečky (nie je v rozsahu dodávky).

olej ochránil valec zvnútra.

6. Zaskrutkujte späť zapaľovaciu sviečku (16a).

7. Vyčistite chladiace rebrá valca a teleso (pozri 13.1.).

8. Vyčistite celý prístroj, aby ste ochránili lakovú farbu.

9. Prístroj vždy skladujte na dobre vetranom mieste.

15.2 Zloženie posuvného strmeňa

m VAROVANIE! Nebezpečenstvo zaseknutia! Držte posuvný strmeň vždy jednou rukou v najvyššom mieste. - Nikdy nevkladajte prsty medzi horný a dolný posuvný strmeň. Posuvný strmeň sa dá z dôvodu úspory miesta zložiť.

meňu. Za týmto účelom musíte rýchloupínaciu páku (5) zľahka odtiahnuť od dolného posuvného strmeňa (8).

m VAROVANIE! Opravárske práce a údržbové práce, ktoré nie sú opísané v tomto návode na obsluhu, nechajte vy

konať v odbornej dielni. Používajte len originálne náhradné diely. Existuje nebezpečenstvo nehody! Údržbu a čistenie vykonávajte vždy pri vypnutom motore a vytiahnutom konektore zapaľovacej sviečky. Hrozí nebezpečenstvo poranenia! Prístroj nechajte pred všetkými údržbovými a čis

tiacimi prácami vychladnúť. Prvky motora sú horú- ce. Hrozí nebezpečenstvo poranenia a popálenia! Produkt sa môže nečakane spustiť a spôsobiť tak poranenia.

• Pred všetkými čistiacimi a montážnymi prácami vypnite motor.

• Nechajte vychladnúť motor.

• Kábel zapaľovacej sviečky vytiahnite zo zapaľovacej sviečky.

• Pravidelná, dôsledná údržba je potrebná, aby ste zaručili nemennú bezpečnostnú úroveň a výkon prístroja.

• Dohliadnite na to, aby boli všetky matice, čapy askrutky dôkladne utiahnuté a aby bol prístroj v bezpečnom pra- covnom stave.

• Pravidelne kontrolujte zberný kôš na trávu ohľadom opotre- bovania alebo straty funkčnosti.

• Z bezpečnostných dôvodov vymeňte opotrebované alebo poškodené diely.

• Skontrolujte bezpečné pripevnenie predných a zadných kolies.

• Na zaistenie ľahkosti chodu kolies odporúčame vyčistiť osi a náboje kolies aspoň raz za sezónu.

• Práce, ktoré nie sú opísané v tomto návode na obsluhu, by sa mali vykonávať len v autorizovanej odbornej dielni.

16.1 Výmena noža (27) (obr. 18)

m Pozor! Pri prácach s poškodeným nožom vzniká nebez- pečenstvo poranenia. - Noste ochranné rukavice! Z bezpečnostných dôvodov nechajte nôž (27) ostriť a vyva- žovať len autorizovanou odbornou dielňou. Na dosiahnutie optimálneho pracovného výsledku odporúčame nechať raz ročne skontrolovať nôž (27). Pri výmene noža (27) sa smú používať len originálne náhrad- né diely.

ručičiek pomocou kľúča na skrutky veľ. 17 (nie je v rozsahu dodávky) z vretena motora (30). Odstráňte podložku (29).

4. Nový nôž (27) namontujte v opačnom poradí. Správne

upevnite nožovú skrutku (28). Uistite sa, že je nôž (27) správ

ne umiestnený a v jednej rovine s vretenom motora (30).

5. Uťahovací moment nožovej skrutky (28) je 45 Nm. Pri vý-

mene noža (27) vymeňte aj nožovú skrutku (28).

16.1.1 Poškodené nože (27)

Ak sa nôž (27) dostane do kontaktu s prekážkou, okamžite vypnite motor a vytiahnite konektor zapaľovacej sviečky (16).

• Skontrolujte, či nôž (27) nie je poškodený.

• Poškodené alebo ohnuté nože (27) sa musia vymeniť.

• Nikdy ohnutý nôž (27) znovu nenarovnávajte.

• Nikdy nepracujte s ohnutým alebo silno opotrebovaným nožom (27), to zapríčiňuje vibrácie a môže mať za násle- dok ďalšie poškodenia kosačky na trávu.

16.2 Kontrola hladiny oleja (obr. 9)

m VAROVANIE! Ohrozenie zdravia! Vdýchnutie benzínových pár/výparov mazacieho oleja mô- že viesť k ťažkých poškodeniam zdravia, strate vedomia a v extrémnom prípade k smrti. - Nevdychujte benzínové pary/výpary mazacieho oleja. - Produkt prevádzkujte len v exteriéri. UPOZORNENIE! Poškodenie výrobku Ak sa produkt prevádzkuje bez motorového a prevodového ole- ja, ale je ho príliš málo, môže to viesť k poškodeniam motora. - Pred uvedením do prevádzky doplňte benzín a olej. Pro- dukt sa dodáva bez motorového a prevodového oleja. - Používajte len motorový olej SAE 10W-30 alebo SAE 10W-40 UPOZORNENIE! Poškodenia životného prostredia! Vypustený olej môže trvalo znečistiť životné prostredie. Kva- palina je vysoko toxická a môže viesť k znečisteniu vody. - Naplňte/vyprázdnite olej len na rovných a pevných povr- choch. - Použite plniace hrdlo alebo lievik. - Zachyťte vypustený olej do vhodnej nádoby. - Okamžite a dôkladne utrite rozliaty olej a zlikvidujte han- dru podľa miestnych predpisov. - Zlikvidujte olej podľa miestnych predpisov.

čistou handričkou neuvoľňujúcou vlákna.

vodorovnej polohe. Hladina oleja sa musí nachádzať me- dzi značkou max. a min. mierky oleja (18).

Výmena motorového oleja by sa mala vykonávať ročne pred začatím sezóny pri motore zohriatom na prevádzkovú teplotu a vypnutom motore. Používajte len motorový olej (SAE 10W-30/SAE 10W-40).

(pozri 16.2.).120 SK

1. Držte zbernú nádobu pod hadicou pumpy na odsávanie

4. Opäť pevne naskrutkujte veko palivovej nádrže (10).

5. Aby sa zabezpečilo, že v karburátore nezostane žiaden

benzín, musí sa zvyšné palivo z karburátora vypustiť. Umiestnite vhodnú nádobu (nie je v rozsahu dodávky) pod karburátor a otvorte skrutku karburátora (31) pomo- cou kľúča na skrutky veľ. 10 (nie je v rozsahu dodávky).

16.5 Údržba vzduchového filtra (obr. 20)

m NEBEZPEČENSTVO! Nebezpečenstvo požiaru a výbuchu! Palivo sa môže pri nesprávnom čistení vznietiť a prípadne vybuchnúť. To vedie k ťažkým popáleninám alebo k smrti. - Vyčistite vzduchový filter len vyklepaním. - Nikdy nečistite vzduchový filter benzínom alebo horľavými rozpúšťadlami. UPOZORNENIE! Nebezpečenstvo poškodenia! Prevádzka motora bez nasadeného filtračného prvku môže viesť k poškodeniam motora. - Nikdy nenechajte bežať motor bez nasadeného prvku vzduchového filtra. Znečistené vzduchové filtre znižujú výkon motora vplyvom príliš malého prívodu vzduchu ku karburátoru. Preto je nevy- hnutná pravidelná kontrola. Vzduchový filter (12a) by sa mal kontrolovať každých 25 pre- vádzkových hodín a vprípade potreby vymeniť. Vzduchový filter (12a) sa pri veľmi prašnom vzduchu musí kontrolovať častejšie.

4. Vložte vzduchový filter (12a) späť na miesto a nasaďte

kryt vzduchového filtra (12).

16.6 Údržba zapaľovacej sviečky (16a) (obr. 21- 22)

Skontrolujte zapaľovaciu sviečku (16a) až po 10 prevádzko- vých hodinách ohľadom znečistenia a vyčistite ho prípadne pomocou kefy z medeného drôtu. Údržbu zapaľovacej svieč- ky (16a) vykonávajte každých 50 prevádzkových hodín.

1. Vytiahnite konektor zapaľovacej sviečky (16) otočným

2. Odstráňte zapaľovaciu sviečku (16a) pomocou kľúča na

zapaľovacie sviečky (nie je v rozsahu dodávky).

3. Použitím škáromeru nastavte vzdialenosť na 0,75 mm

(0,030“). Znovu namontujte zapaľovaciu sviečku (16a) a dbajte na to, aby ste ju nedoťahovali príliš pevno.

16.7 Páka motorovej brzdy (obr.1, 11)

Motor je vybavený mechanickou brzdou, ktorá sa musí pra- videlne kontrolovať. Po uvoľnení páky motorovej brzdy (3) sa musí nôž (27) zastaviť do 7 sekúnd. Bežiaci nôž (27) vydáva zreteľné zvuky vetra. Chod noža (27) je signalizovaný vydávaným zvukom vetra a môže sa tak kontrolovať. Upozornenie: Ak zistíte, že zariadenie na zastavenie noža nefunguje správne, kontaktujte zákaznícky servis resp. odbor- nú dielňu. Zabezpečte, aby sa prístroj počas celej životnosti nachádzal v bezchybnom stave. Neodborná údržba môže viesť k životu nebezpečným poraneniam.

Po oprave alebo údržbe sa uistite, že sú namontované všetky bezpečnostné diely a v bezchybnom stave. Diely, ktoré môžu spôsobovať nebezpečenstvá, uchovávajte mimo dosahu iných osôb a detí. Pozor: Podľa zákona o zodpovednosti za chyby výrobkov ne- ručíme za chyby, ktoré boli spôsobené neodbornými oprava- mi alebo nepoužitím originálnych náhradných dielov. Poverte zákaznícky servis alebo autorizovaného odborníka. To isté platí aj pre diely príslušenstva. Vprípade otázok uveďte, prosím, nasledujúce údaje:

• údaje ztypového štítka stroja,

• údaje ztypového štítka motora. Dôležité upozornenie preprípad opravy: Vprípade zasielania prístroja naopravu majte na pamäti, že prístroj sa zbezpečnostných dôvodov musí zasielať na servis- nú stanicu bezoleja apaliva.

16.9 Náhradné diely/príslušenstvo

Nôž kosačky na trávu – výr. č.: 7911200628 Motorový olej – výr. č.: 7850000025

16.10 Servisné informácie

Je potrebné dbať na to, že pri tomto produkte podliehajú na- sledujúce diely použitiu primeranému alebo prirodzenému opotrebovaniu, resp. nasledujúce diely sú potrebné ako spot- rebné materiály. Diely podliehajúce opotrebovaniu*: zapaľovacia sviečka, vzduchový filter, nôž, klinový remeň.

• nie je nutne obsiahnuté v rozsahu dodávky!121SK

18. Odstraňovanie porúch

V nasledujúcej tabuľke sú uvedené príznaky chýb a je tam opísané, ako môžete urobiť nápravu, keď váš stroj nepracuje správne. Ak pomo- cou toho nedokážete lokalizovať a odstrániť problém, obráťte sa na vašu servisnú dielňu. Porucha Možná príčina Náprava Nepokojný chod, silné vibrácie prístroja Povolené skrutky Skontrolujte skrutky. Povolené pripevnenie noža Skontrolujte pripevnenie noža. Nevyvážený nôž Vymeňte nôž. Motor nebeží Nestlačená páka motorovej brzdy Stlačte páku motorovej brzdy. Nesprávna poloha plynovej páky Skontrolujte nastavenie. Chybná zapaľovacia sviečka Vymeňte zapaľovaciu sviečku. Benzínová nádrž prázdna Doplňte palivo. Znečistené palivo Vyprázdnite benzínovú nádrž a naplňte čistým palivom. Studené prostredie Stlačte palivové čerpadlo „Primer“. Motor je chybný Vyhľadajte autorizovaný servis. Motor nebeží pokojne Vzduchový filter znečistený Vyčistite vzduchový filter. Zapaľovacia sviečka znečistená Vyčistite zapaľovaciu sviečku. Trávnik je žltý, rez je nepravidelný Nôž nie je ostrý Naostrite nôž. Príliš malá výška kosenia Nastavte správnu výšku. Vyhadzovanie trávnika je nečisté Príliš malá výška kosenia Nastavte výšku rezu. Opotrebovaný nôž Vymeňte nôž. Upchatý zberný kôš na trávu Vyprázdnite zberný kôš na trávu alebo uvoľnite upchatie.

17. Likvidácia a opätovné zhodnotenie

Upozornenia k baleniu Baliace materiály sa dajú recyklovať. Pro- sím, likvidujte balenia ekologicky. O možnostiach likvidácie opotrebovaného prí- stroja sa informujte na vašej samospráve alebo štátnej správe. Palivá a oleje

• Pred likvidáciou prístroja sa musí benzínová nádrž a nádo- ba na motorový olej vyprázdniť!

• Palivo a motorový olej nepatria do domového odpadu, ale musia sa zbierať, resp. likvidovať oddelene!

• Prázdne olejové a palivové nádrže sa musia ekologicky zlikvidovať.122 SK

Vážená zákazníčka, vážený zákazník, naše výrobky podliehajú prísnej kontrole kvality. V prípade, že nebude prístroj napriek tomu bezchybne fungovať, je nám to veľmi ľúto a prosíme Vás, aby ste sa obrátili na našu servisnú službu na adrese uvedenej na tomto záručnom liste. Radi Vám budeme k dispozícii taktiež telefonicky na uvedenom servisnom telefónnom čísle. Pri uplatňovaní nárokov na záručné plnenie platia nasledujúce podmienky:

• Tieto záručné podmienky upravujú dodatočné záručné plnenie. Vaše zákonné nároky na záruku nie sú touto zárukou dotknuté. Naše záruč- né plnenie je pre Vás zadarmo.

• Záručné plnenie sa vzťahuje výlučne len na nedostatky, ktoré sú spôsobené chybami materiálu alebo výrobnými chybami, a je obmedzené na odstránenie týchto nedostatkov resp. výmenu prístroja. Prosím, dbajte na to, že naše prístroje neboli svojim určením konštruované na pro- fesionálne, remeselnícke ani priemyselné použitie. Táto záručná zmluva sa preto neuzatvára, ak sa prístroj bude používať v profesionálnych, remeselníckych alebo priemyselných prevádzkach ako aj na činnosti rovnocenné s takýmto použitím. Z našej záruky sú okrem toho vylúčené náhradné plnenie za škody pri transporte, škody spôsobené nedodržaním návodu na montáž alebo na základe neodbornej inštalácie, nedodržaním návodu na použitie (ako napr. pripojením na nesprávne sieťové napätie alebo druh prúdu), zneužívaním alebo nesprávnym používaním (ako napr. preťaženie prístroja alebo použitie neprípustných pracovných nástrojov alebo príslušenstva), nedodržaním pokynov pre údržbu a bezpečnostných pokynov, vniknutím cudzích telies do prístroja (ako napr. piesok, kamene alebo prach), použitím násilia alebo cudzieho pôsobenia (napr. škody spôsobené pádom), a taktiež je vylúčené bežné opotrebenie primerané použitiu. Nárok na záruku zaniká, ak už boli na prístroji svojvoľne uskutočnené zásahy.

• Doba záruky je 3 roky a začína sa dátumom nákupu prístroja. Nároky na záruku sa musia uplatniť pred koncom uplynutia záručnej doby do dvoch týždňov od zistenia nedostatku. Uplatnenie nárokov na záruku po uplynutí záručnej doby je vylúčené. Oprava alebo výmena prístroja nevedie k predľženiu záručnej doby ani nedochádza na základe tohto plnenia ku vzniku novej záručnej doby pre prístroj ani pre akékoľvek inštalované náhradné diely. To platí taktiež pri nasadení miestneho servisu.

• Pre uplatnenie Vášho nároku na záruku sa, prosím, obráťte na nižšie uvedenú adresu servisu. Pokiaľ reklamácia prebieha počas záručnej doby, dáme Vám k dispozícii formulár o vrátení tovaru, s ktorým nám môže svoj chybný prístroj bezplatne poslať späť. Prosím, popíšte nám čo najpresnejšie dôvod reklamácie. Ak spadá defekt prístroja pod naše záručné plnenie, dostanete obratom naspäť opravený alebo nový prístroj. Samozrejme Vám radi opravíme závady na prístroji na vaše náklady, ak tieto závady nespadajú alebo už nespadajú do rozsahu záruky. Prosím, pošlite nám v takom prípade prístroj na našu servisnú adresu. Priama linka servisu (SK):

18. Rozpadový výkres

20. Rozpadový výkres

18. Rozpadový výkres
