Produkttype	Højtryksrenser
Mærke	Kärcher
Model	KHP 4
Dimensioner (L × B × H)	333 × 405 × 870 mm
Vægt i driftsklar stand	9,1 kg
Nominel spænding	220-240 V ~ 50-60 Hz
Tilslutningseffekt	1,7 kW
Arbejdstryk	10 MPa
Maksimalt tilladt tryk	13 MPa
Nominel vandmængde	5,5 l/min
Maksimal vandmængde	7,0 l/min
Rensemiddelflow	0,3 l/min
Maks. indløbstemperatur	40 °C
Maks. indløbstryk	1,2 MPa
Beskyttelsesklasse	II
Beskyttelsesgrad	IP X5
Lydtryksniveau (LpA)	73 dB(A)
Lydeffektniveau (LWA)	89 dB(A)
Hånd-arm vibration	<2,5 m/s²
Længde på højtryksslange	Ca. 8 m (på tromle)
Medfølgende lanser	Rotadyse + Vario Power (justerbar)
Rensemiddelbeholder	Ja, integreret
Sikkerhedsanordninger	Hovedafbryder, håndtagsspærre, aflastningsventil med trykafbryder
Garanti	I henhold til landets betingelser (se vejledning)

Ofte stillede spørgsmål - KHP 4 Kärcher

Hvordan tages Kärcher KHP 4 i brug?

Stil apparatet på en plan overflade, tilslut vandindløbsslangen til tilslutningen og åbn vandhanen. Sæt netstikket i, sæt afbryderen på I/ON, lås pistolhåndtaget op og træk i håndtaget. Apparatet starter.

Hvordan bruges rensemiddel med KHP 4?

Fyld rensemiddelbeholderen (overhold doseringen). Brug Vario Power lansen og drej den til Mix-positionen. Spray på den tørre overflade, lad det virke, og skyl derefter med højtryksstrålen.

Hvad gør man, hvis apparatet ikke opbygger tryk?

Kontrollér indstillingen af lansen, vandmængden (vandhane åben), rens vandindløbssien, og luft apparatet ud ved at lade det køre uden lanse i 1-2 minutter.

Hvordan opbevares apparatet efter brug?

Sluk for afbryderen, tag stikket ud, luk for vandhanen. Aktiver aftrækkeren for at aflaste trykket, lås håndtaget, adskil slangen og rul den op på tromlen. Tøm rensemiddelbeholderen og opbevar frostfrit.

Kan KHP 4 bruges med varmt vand?

Ja, den maksimale indløbstemperatur er 40 °C. Overskrid ikke denne temperatur.

Hvordan beskytter man apparatet mod frost?

Tøm apparatet og tilbehøret fuldstændigt. Tag vandindløbet fra, fjern lansen, tænd for apparatet og aktiver aftrækkeren, indtil der ikke kommer mere vand. Opbevar i et frostfrit rum.

Hvor finder man tilbehør og reservedele?

Brug kun originalt Kärcher tilbehør. Find referencerne på www.kaercher.com eller hos autoriseret service.

Hvordan rengøres vandfilteret?

Tag stikket ud. Afmonter vandindløbstilslutningen, fjern sien med en fladtang, rengør den under rindende vand, og sæt den på plads igen.

Hvad gør man ved store trykudsving?

Rens højtryksdysen med en nål for at fjerne snavs, og skyl derefter. Kontrollér også vandmængden. Hvis problemet fortsætter, kontakt service.

Har KHP 4 garanti?

Ja, garantien dækker materiale- og fabrikationsfejl i henhold til gældende betingelser i dit land. Gem dit købsbevis og kontakt din forhandler eller Kärcher service.

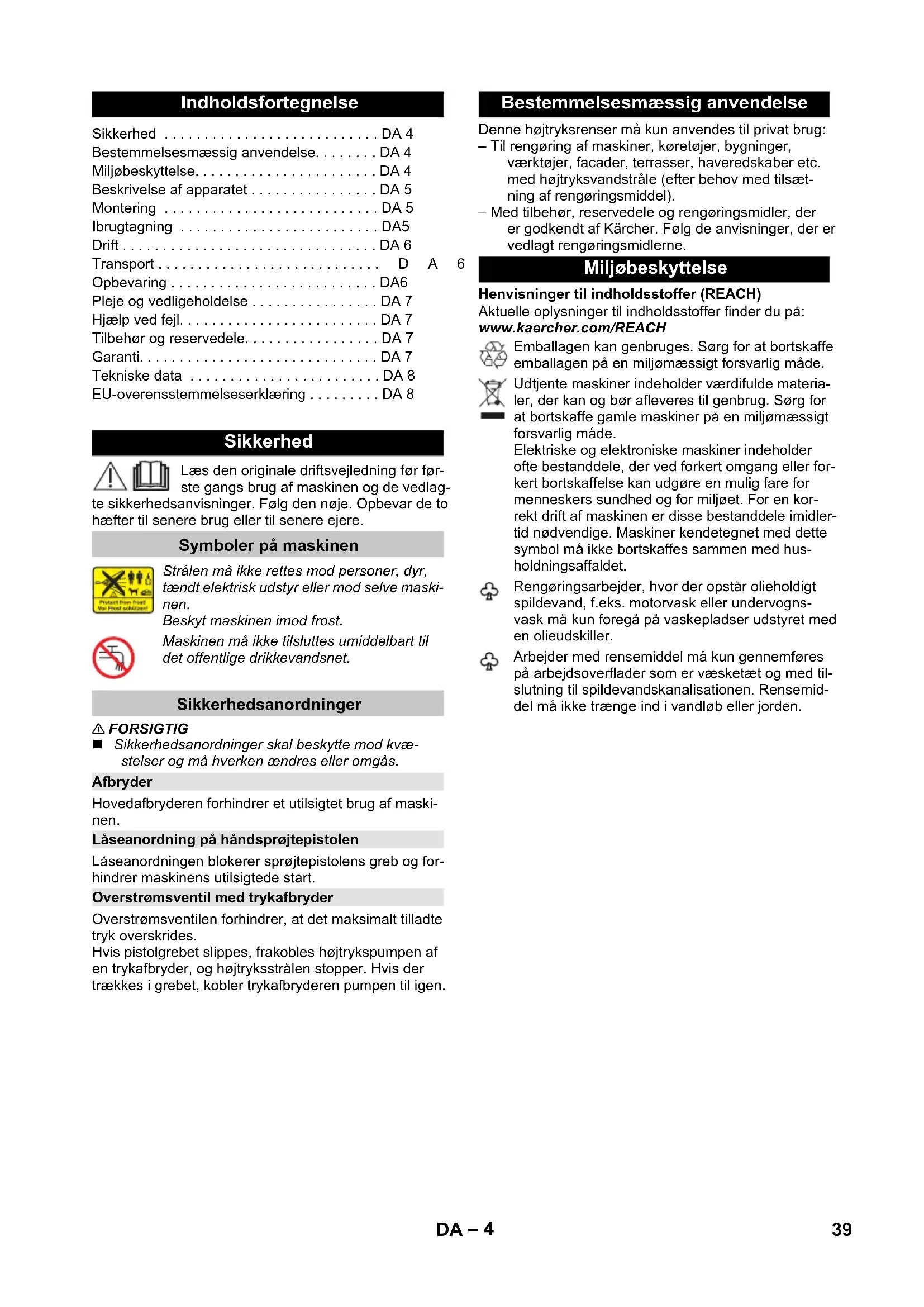

BRUGSANVISNING KHP 4 Kärcher

Bestemmelsesmæssig anvendelse. . . . . . . DA 4

Hjælp ved fejl. DA 7

Læs den originale driftsvejledning før første gangs brug af maskinen og de vedlag-

te sikkerhedsanvisninger. Følg den nøje. Opbevar de to hæfter til senere brug eller til senere ejere.

Symboler på maskinen

Strålen må ikke rettes mod personer, dyr, tændt elektrisk udstyr eller mod selve maskinen.

Beskyt maskinen imod frost.

Maskinen må ikke tilsluttes umiddelbart til det offentlige drikkevandsnet.

Sikkerhedsanordninger

⚠ FORSIGTIG

■ Sikkerhedsanordninger skal beskytte mod kvæstelser og må hverken ændres eller omgås.

Afbryder

Hovedafbryderen forhindrer et utilsigtet brug af maskinen.

Låseanordning på håndsprøjtepistolen

Låseanordningen blokerer sprøjtepistolens greb og forhindrer maskinens utilsigtede start.

Overstrømsventil med trykafbryder

Overstrømsventilen forhindrer, at det maksimalt tilladte tryk overskrides.

Hvis pistolgrebet slippes, frakobles højtrykspumpen af en trykafbryder, og højtryksstrålen stopper. Hvis der trækkes i grebet, kobler trykafbryderen pumpen til igen.

Bestemmelsesmæssig anvendelse

Denne højtryksrenser må kun anvendes til privat brug:

– Til rengøring af maskiner, køretøjer, bygninger, værktøjer, facader, terrasser, haveredskaber etc. med højtryksvandstråle (efter behov med tilsætning af rengøringsmiddel).

- Med tilbehør, reservedele og rengøringsmidler, der er godkendt af Kärcher. Følg de anvisninger, der er vedlagt rengøringsmidlerne.

Miljøbeskyttelse

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger til indholdsstoffer finder du på: www.kaercher.com/REACH

Emballagen kan genbruges. Sørg for at bortskaffe emballagen på en miljømæssigt forsvarlig måde.

Udtjente maskiner indeholder værdifulde materialer, der kan og bør afleveres til genbrug. Sørg for at bortskaffe gamle maskiner på en miljømæssigt forsvarlig måde.

Elektriske og elektroniske maskiner indeholder ofte bestanddele, der ved forkert omgang eller forkert bortskaffelse kan udgøre en mulig fare for menneskers sundhed og for miljøet. For en korrekt drift af maskinen er disse bestanddele imidlertid nødvendige. Maskiner kendetegnet med dette symbol må ikke bortskaffes sammen med husholdningsaffaldet.

Rengøringsarbejder, hvor der opstår olieholdigt spildevand, f.eks. motorvask eller undervognsvask må kun foregå på vaskepladser udstyret med en olieudskiller.

Arbejder med rensemiddel må kun gennemføres på arbejdsoverflader som er væsketæt og med tilslutning til spildevandskanalisationen. Rensemiddel må ikke trænge ind i vandløb eller jorden.

Beskrivelse af apparatet

Apparatets leveringsomfang (afhængig af model) vises på emballagen. I denne driftsvejledning beskrives alle optionsmuligheder.

Se figurerne på side 2

1 Tilkoblingsdel til vandforsyning

2 Vandtilslutning med integreret si

3 Hovedafbryder „0/OFF“ / „I/ON“

4 Højtryksslange

5 Højtryks-slangetrommel

6 Opbevaring til håndsprøjtepistolen

7 Transportgreb

13 Håndsprøjtepistol

14 Låseanordning på håndsprøjtepistolen

15 Knap til at adskille højtryksslangen fra håndsprøjte-pistolen.

16 Strålerør med rotordyse Til svære tilsmudsinger

17 Strålerør med trykregulering (Vario Power) Til de mest almindelige rengøringsopgaver Arbejdstrykket kan øges trinløst fra "SOFT" til "HARD". Giv slip på højtrykspistolens greb, og drej strålerøret til den ønskede stilling for at justere ar- bejdstrykket.

Egnet til arbejde med rensemidler.

Desuden nødvendigt

Løse komponenter, som er vedlagt maskinen, skal før brugen monteres.

Se figurerne på side 3

Figur A

→ Tryk hjulene ind i holderen.

→ Hjulene sikres med vedlagte propper. Hold øje med proppens orientering!

Figur B

→ Tilslutningsniplen fra den korte højtryksslange trykkes ind i messingholderen og sikres med klemmen.

Bemærk: Tag hensyn til den rigtige orientering af tilslutningsstykket.

Kontroller om forbindelsen er sikker ved at trække i højtryksslangen.

Figur D

→ Sæt holderen til håndsprøjtepistolen på.

Figur E

→ Skru den medfølgende koblingsdel på højtryksrenserens vandtilslutning.

Figur F

→ Skru højtryksslangen ind i håndsprøjtepistolen indtil det kan høres at den går i hak.

Bemærk: Tag hensyn til den rigtige orientering af tilslutningsstykket.

→ Kontroller om forbindelsen er sikker ved at trække i højtryksslangen.

Ibrugtagning

→ Stil apparatet på en plan flade.

→ Sæt netstikket i en stikdåse.

Vandforsyning

Se typeskilt/tekniske data for tilslutningsværdier Læg mærke til vandforsyningsselskabets reglementer.

BEMAERK

Forureninger i vandet kan beskadige højtrykspumpen og tilbehøret. For at beskytte maskinen anbefales brug af KÄRCHER-vandfilter (specialtilbehør, bestillings-nummer 4.730-059).

Figur G

→ Sæt vandtilløbsslangen på vandtillsutningens kobling.

→ Slut vandslangen til vandforsyningen.

→ Åbn for vandhanen.

Drift

BEMÆRK

Tørkørsel på mere end 2 minutter fører til skader på højtrykspumpen. Afbryd maskinen hvis den ikke opbygger tryk indenfor 2 minutter og gå frem ifølge anvisningerne i kapitel "Hjælp ved fejl".

Drift med højtryk

⚠ FORSIGTIG

Hold mindst 30 cm stråleafstand ved rengøring af lake-rede overflader for at undgå lakskader.

BEMAERK

Bildæk, lakeringer eller følsomme overflader af træ må ikke renses med snavsfræseren, fare for beskadigelse.

→ Rul højtryksslangen fra slangetromlen. Herved skal transportgrebet holdes imod.

Figur H

Strålerør sættes ind i sprøjtepistolen og fikseres med en 90° omdrejning.
→ Stil hovedafbryderen på "I/ON".
→ Brug håndsprøjtepistolens greb.
→ Højtryksrenseren tændes ved at trække i grebet.

Bemærk: Hvis der gives slip for grebet, afbrydes maskinen igen. Højtrykket opretholdes i systemet.

Drift med rengøringsmiddel

Bemærk: Der kan kun tilsættes rengøringsmiddel i lavtryk.

⚠️ FARE

Ved brug af rensemidler skal der tages hensyn til sikkerhedsdatabladet af rensemiddelproducenten, især henvisningerne til personlige værnemidler.

Figur I

→ Fyld rensemiddelopløsningen ind i rensemiddeltanken (tag højde for doseringsanvisningen på rensemidlets emballage).
→ Lås rensemiddeltanken med dækslet.
→ Brug strålerør med trykregulering (Vario Power).
→ Drej strålerøret til position "Mix". Bemærk: På den måde tilsættes der rensemiddel- opløsning til vandstrålen under driften.

Anbefalet rensemetode

→ Sprøjt lidt rengøringsmiddel på den tørre overflade og lad det virke (skal ikke tørre).
→ Vask det løsnede snavs af med højtryksstrålen.

Afbrydelse af driften

→ Slip pistolgrebets håndtag.
→ Brug håndsprøjtepistolens greb.
→ Sæt håndsprøjtepistolen i dens holder.
→ Afbryd endvidere maskinen "0/OFF" ved længere arbejdspauser (mere end 5 minutter).

Efter brug

⚠ FORSIGTIG

Højtryksslangen må kun adskilles fra håndsprøjtepistolen eller maskinen, hvis systemet er uden tryk.

→ Efter arbejde med rensemidler: Tænd maskinen i ca. 1 minut og skyl med klart vand
→ Slip pistolgrebets håndtag.
→ Sluk maskinen "0/OFF".
→ Træk stikket ud af stikkontakten.
→ Luk vandhanen.
→ Tryk på pistolgrebet for at fjerne det tryk, der er i systemet.
→ Brug håndsprøjtepistolens greb.
→ Adskil maskinen fra vandforsyningen.

Transport

⚠ FORSIGTIG

Fare for person- og materialeskader! Hold øje med maskinens vægt ved transporten.

Manuel transport

→ Træk maskinen i transportgrebet.

Transport i køretøjer

→ Tøm rensemiddeltanken.
→ Maskinen sikres/fastgøres, så den ikke kan vælte eller flytte sig.

Opbevaring

⚠ FORSIGTIG

Fare for person- og materialeskader! Hold øje med maskinens vægt ved oplagringen.

Opbevaring af apparatet

Inden maskinen opbevares over et længere tidsrum, f.eks. om vinteren, skal der tages hensyn til anvisningerne i kapitel "Pleje".

→ Stil fejemaskinen på et plant underlag.
→ Tryk på håndsprøjtepistolens skilleknap og adskil højtryksslangen fra håndsprøjtepistolen.
→ Drej håndsvinget imod uret og opvikl højtryksslangen helt på slangetromlen.
→ Sæt håndsprøjtepistolen i dens holder.
→ Opbevar strømledningen og tilbehøret på maskinen.

Frostbeskyttelse

BEMAERK

Ikke fuldstændig tømte maskin- eller tilbehørsdele kan ødelægges af frost. Tøm maskin- og tilbehørsdele fuldstændig og frostsikre dem.

For at undgå skader:

→ Adskil maskinen fra vandforsyningen.
→ Tag strålerøret af pistolgrebet.
→ Tænd kort for højtryksrenseren (1/ON), tryk på pistolgrebets håndtag, indtil der ikke kommer mere vand ud (ca. 1 min.).
→ Sluk for renseren
→ Maskinen og alt tilbehør opbevares i et frostfrit rum.

Risiko for elektrisk stød.

■ Træk netstikket og afbryd maskinen inden der arbejdes på maskinen.

Rens filteret i vandtilslutningen.

Rens vandtilslutningens filter med jævne mellemrum.

→ Fjern koblingen fra vandtilslutningen.

Figur J

BEMAERK

Sien må ikke beskadiges.

→ Træk sien ud med en flad tang.
→ Rens sien under rindende vand.
→ Sæt igen sien i vandtilslutningen.

Rens rengøringsfilteret.

Inden længere tids opbevaring, f.eks. om vinteren:

→ Træk filteret af rensemiddel-sugeslangen og rens det under løbende vand.

Hjælp ved fejl

Ved hjælp af denne oversigt kan De selv afhjælpe mindre fejl.

Kontakt den autoriserede kundeservice i tvivlstilfælde.

⚠️ FARE

Risiko for elektrisk stød.

→ Træk netstikket og afbryd maskinen inden der arbejdes på maskinen.

Maskinen kører ikke

→ Maskinen tændes ved at trække i håndsprøjtepi- stolens greb.
→ Kontroller, at den angivne spænding på typeskiltet stemmer overens med strømkildens spænding.
→ Kontroller nettilslutningskablet for beskadigelse.

Maskinen kommer ikke op på det nødvendige tryk

→ Kontroller indstillingerne på strålerøret.
→ Kontroller vandforsyningen for tilstrækkelig transportkapacitet.
→ Træk sien i vandtilslutningen ud med en fladtang og rens den under løbende vand.
→ Afluft højtryksrenseren inden brug.

Tænd for maskinen uden strålerør tilsluttet og lad den køre (max. 2 minutter), indtil der kommer vand uden bobler ud af pistolen. Sluk for maskinen og tilslut strålerøret igen.

Kraftige trykudsving

→ Rens højtryksdysen: Fjern snavs fra dyseborehul- let med en nål og skyl ved at spule vand fremad.
→ Kontroller den tilløbende vandmængde.

Maskinen er utæt

→ Teknisk betinget er maskinen lidt utæt. Kontakt den autoriserede kundeservice, hvis den er meget utæt.

Rensemiddel bliver ikke indsuget

→ Brug strålerør med trykregulering (Vario Power). Drej strålerøret til position "Mix".
→ Rens filteret på rensemiddelsugeslangen.

Anvend kun originaltilbehør og -reservedele. De er en garanti for en sikker og fejlfri drift af maskinen.

I de enkelte lande gælder de af vore forhandlere fastlagte garantibetingelser. Eventuelle fejl på apparatet afhjælpes gratis inden for garantien, såfremt fejlen kan tilskrives en materiale- eller produktionsfejl. Hvis De ønsker at gøre garantien gældende, bedes De henvende Dem til Deres forhandler eller nærmeste kundeservice medbringende kvittering for købet.

Adresser finder De under:

Spænding 220-240	V
	1~50-60 Hz

Tilslutningseffekt 1,7 kW

Beskyttelsesniveau IP X5

Beskyttelsesklasse II

Netsikring (træg) 10 A

Vandtilslutning

Forsyningsmængde, min. 8 l/min.

Ydelsesdata

Arbejdstryk 10 MPa

Maks. tilladt tryk 13 MPa

Kapacitet, vand 5,5 l/min.

Transportmængde max. 7,0 l/min.

Kapacitet, rengøringsmiddel 0,3 l/min.

Pistolgrebets tilbagestødskraft 13 N

Mål og vægt

Længde 333 mm

Bredde	405 mm
Højde	870 mm
Vægt, driftsklar med tilbehør	9,1 kg

Oplyste værdier ifølge EN 60335-2-79

Hånd-arm vibrationsværdi	<2,5 m/s2
Usikkerhed K	0,7 m/s2
Lydtryksniveau LpA	73 dB(A)
Usikkerhed KpA	3 dB(A)
Lydeffektniveau LWA + usikkerhed KWA	89 dB(A)

Der tages forbehold for tekniske ændringer.

Hermed erklærer vi, at den nedenfor nævnte maskine i design og konstruktion og i den af os i handlen bragte udgave overholder de gældende grundlæggende sikkerheds- og sundhedskrav i EU-direktiverne. Ved ændringer af maskinen, der foretages uden forudgående aftale med os, mister denne erklæring sin gyldighed.

Produkt: Højtryksrenser

Type: KHP 4

Gældende EU-direktiver

2000/14/EF

2014/30/EU

Anvendte harmoniserede standarder

EN 50581

EN 55014-1:2017

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

Anvendte overensstemmelsesvurderingsprocedurer

2000/14/EF: Bilag V

Lydeffektniveau dB(A)

Målt: 87

Garanteret: 89

Underskriverne handler på bestyrelsens vegne og med dennes fuldmagt.

Dokumentationsbefuldmægtiget:

S. Reiser

Alfred Kärcher SE & Co. KG

Maskinen skal ikke kobles direkte til den offentlige vannforsyningen.

2 Vanntilkobling med innebygget sil

16 Strålerør med Rotojet For hardnakket smuss

Silen skal ikke være skadet.

Anvendte overensstemmende normer

EN 50581

EN 55014-1:2017

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

Anvendt metode for samsvarsvurdering

10 Nätkabel med nätkontakt

11 Rengöringsmedelstank

12 Transporthjul

13 Spolhandtag

14 Spärr spolhandtag.
