BRUGSANVISNING SP 9.500 Dirt Kärcher

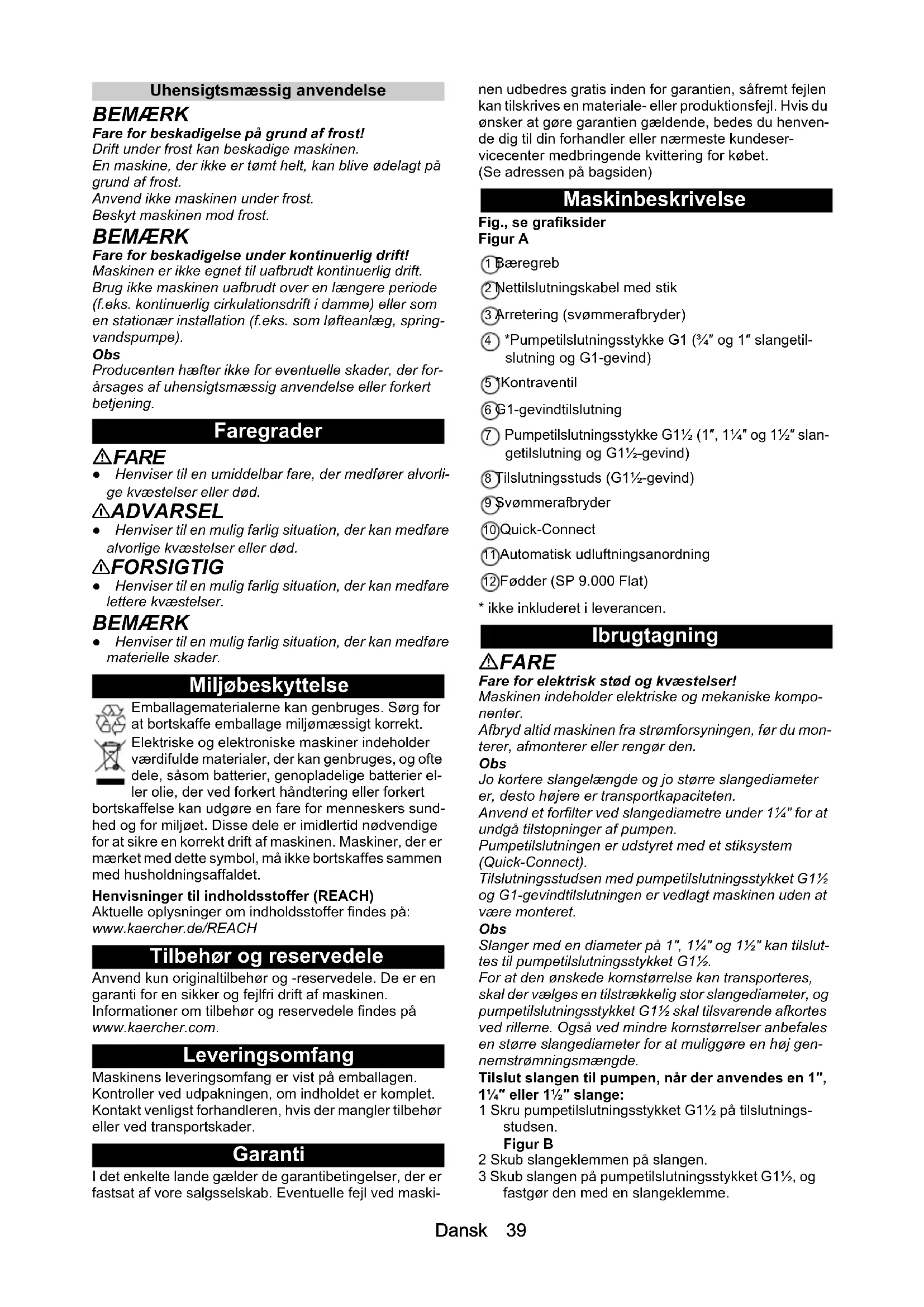

• ikke inkluderet i leverancen. Ibrugtagning FARE Fare for elektrisk stød og kvæstelser! Maskinen indeholder elektriske og mekaniske kompo- nenter. Afbryd altid maskinen fra strømforsyningen, før du mon- terer, afmonterer eller rengør den. Obs Jo kortere slangelængde og jo større slangediameter er, desto højere er transportkapaciteten. Anvend et forfilter ved slangediametre under 1¼″ for at undgå tilstopninger af pumpen. Pumpetilslutningen er udstyret med et stiksystem (Quick-Connect). Tilslutningsstudsen med pumpetilslutningsstykket G1½ og G1-gevindtilslutningen er vedlagt maskinen uden at være monteret. Obs Slanger med en diameter på 1″, 1¼″ og 1½″ kan tilslut- tes til pumpetilslutningsstykket G1½. For at den ønskede kornstørrelse kan transporteres, skal der vælges en tilstrækkelig stor slangediameter, og pumpetilslutningsstykket G1½ skal tilsvarende afkortes ved rillerne. Også ved mindre kornstørrelser anbefales en større slangediameter for at muliggøre en høj gen- nemstrømningsmængde. Tilslut slangen til pumpen, når der anvendes en 1″, 1¼″ eller 1½″ slange: 1 Skru pumpetilslutningsstykket G1½ på tilslutnings- studsen. Figur B 2 Skub slangeklemmen på slangen. 3 Skub slangen på pumpetilslutningsstykket G1½, og fastgør den med en slangeklemme.40 Dansk 4 Skub tilslutningsstykket ind i Quick-Connect. Figur C Tilslut slangen til pumpen, når der anvendes en ¾″ eller 1″ slange: 1 Skru G1-gevindtilslutningen på tilslutningsstudsen. Figur B 2 Montér specialtilbehøret pumpetilslutningsstykke G1 (6.997-359.0 pumpetilslutningsstykke G1 (33,3 mm) inkl. kontraventil - ikke inkluderet i leve- rancen) på G1-gevindtilslutningen: a Læg kontraventilen på G1-gevindtilslutningen, så skriften "UP" kan læses. b Skru pumpetilslutningsstykket G1 til G1-gevindtil- slutningen. 3 Skub slangeklemmen på slangen. 4 Skub slangen på pumpetilslutningsstykket G1, og fastgør den med en slangeklemme. 5 Skub tilslutningsstykket ind i Quick-Connect. Figur C Opstilling/nedsænkning af pumpen: 1 Klap fødderne ud og ind (SP 9.000 Flat). Figur D 2 Opstil pumpen stabilt på fast undergrund i pumpe- væsken, eller nedsænk den med en wire, der er fastgjort på bærehåndtaget. Obs Sugeområdet må ikke være blokeret af urenheder. Stil pumpen på en mursten eller lignende, hvis undergrun- den er mudret. Sørg for, at pumpen står vandret. Bær ik- ke pumpen i kablet eller slangen. Drift FARE Livsfare på grund af elektrisk stød! Hvis spændingsførende dele berøres, er der livsfare på grund af elektrisk stød. Under driften må du ikke berøre wiren, der er fastgjort på bærehåndtaget, eller genstande, der er i kontakt med transportvæsken (f.eks. rørledninger, der rager ind i transportvæsken, gelændere), og grib ikke ind i trans- portvæsken. Automatisk udluftningsanordning

1. Ved lavt væskeniveau undviger eventuelt opsuget

eller i pumpen eksisterende luft via den automatiske udluftningsanordning. Ud over luft kan der også komme væske ud. Hvis pumpen har problemer med indsugning ved lavt væskeniveau, skal du trække stikket ud af stik- kontakten og sætte det i igen flere gange for at un- derstøtte indsugningen. Figur E Automatisk drift

1. Klap om nødvendigt fødderne ud, se kapitlet

Ibrugtagning (SP 9.000 Flat). Obs Det er ikke absolut nødvendigt at klappe fødderne ud, men derved opnås en højere transportkapacitet.

2. Sæt netstikket i stikkontakten.

Obs I automatisk drift styrer svømmerafbryderen pumpnin- gen automatisk. Pumpen tænder, så snart svømmerafbryderen har nået tilkoblingshøjden på grund af det stigende væskeni- veau. Pumpen slukker, så snart svømmerafbryderen har nået frakoblingshøjden på grund af det faldende væskeni- veau. Svømmerafbryderens bevægelsesfrihed skal være sik- ret. Figur F

• Koblingshøjderne varierer afhængigt af svøm- merafbryderens position. Manuel drift Obs I manuel drift forbliver pumpen konstant tilkoblet. For at pumpen ansuger automatisk under manuel drift, skal væskeniveauet være mindst 60 mm (SP 9.500 Dirt og SP 11.000 Dirt) eller 7 mm (SP 9.000 Flat). Obs Pumpen kan pumpe indtil en restvæskehøjde på 25 mm (SP 9.500 Dirt og SP 11.000 Dirt) eller 1 mm (SP 9.000 Flat). De anførte restvæskehøjder opnås kun i manuel drift. Svømmerafbryderens bevægelsesfrihed skal være sik- ret.

1. Klap fødderne ind, se kapitlet Ibrugtagning

(SP 9.000 Flat). Obs Ved at klappe fødderne ind er flad opsugning af væsken indtil en restvæskehøjde på 1 mm mulig i manuel drift.

2. Fastgør svømmeafbryderen i låsen, så den vender

opad. Figur G BEMÆRK Fare for beskadigelse ved tørløb! Tørløb fører til forøget slid på pumpen. Lad ikke pumpen være uden opsyn i manuel drift. Når omgående netstikket ud af stikdåsen ved tørløb.

3. Sæt netstikket i stikkontakten.

Afslutning af driften

1. Træk netstikket ud af stikkontakten.

Maskinen stopper. BEMÆRK Fare for beskadigelse! Fare for beskadigelse på grund af indtørrede tilsmuds- ninger eller tilsætningsstoffer. Skyl og rengør maskinen umiddelbart efter hver brug.

2. Hvis der er blevet transporteret væske, der er for-

urenet eller tilsat tilsætningsstoffer, skal maskinen skylles og rengøres umiddelbart efter afslutningen af driften, se kapitlet Skylning og rengøring.

3. Tøm maskinen og tilbehøret, og lad dem tørre.

Pleje og vedligeholdelse FARE Fare for elektrisk stød og kvæstelser! Maskinen indeholder elektriske og mekaniske kompo- nenter. Rengøring og brugervedligeholdelse må ikke udføres af børn. Min./maks. SP 9.000 Flat SP 9.500 Dirt SP 11.000 Dirt Tilkoblings- højde cm* 36/44 43/50 43/50 Frakoblings- højde cm* 15/24 18/30 18/30Dansk 41 Skylning og rengøring BEMÆRK Fare for beskadigelse! Fare for beskadigelse på grund af indtørrede tilsmuds- ninger eller tilsætningsstoffer. Skyl og rengør maskinen umiddelbart efter hver brug. 1 Hvis der er blevet transporteret væske, der er tils- mudset eller tilsat tilsætningsstoffer, skal maskinen derefter skylles: Pumpe ferskvand uden tilsætnings- stoffer med maskinen, indtil alle tilsmudsninger eller tilsætningsstoffer er skyllet ud af maskinen. FARE Fare for elektrisk stød og kvæstelser! Maskinen indeholder elektriske og mekaniske kompo- nenter. Afbryd altid maskinen fra strømforsyningen, før du mon- terer, afmonterer eller rengør den. 2 Træk netstikket ud af stikkontakten. 3 Tryk på knappen for Quick-Connect, og træk tilslut- ningsstudsen af. Figur C 4 Fjern eventuelle rester fra slangen på Quick-Conne- ct. 5 Rengør maskinen udvendigt med en blød, ren klud og rent ferskvand. 6 Tøm maskinen og tilbehøret, og lad dem tørre. Vedligeholdelse Maskinen er vedligeholdelsesfrit. Transport Manuel transport 몇 FORSIGTIG Fare for kvæstelser, fordi man snubler! Ved løse kabler og slanger er der fare for kvæstelser, fordi man snubler! Vær opmærksom på kabler og slanger, når du flytter maskinen.

1. Løft og bær maskinen i bæregrebet.

Transport i køretøjer 몇 ADVARSEL Fare for kvæstelse, fare for beskadigelse! Vær opmærksom på maskinens vægt ved transporten. Opbevar eller fastgør maskinen i overensstemmelse med gældende forskrifter, så den ikke kan glide eller ka- stes rundt under transport.

2. Ved transport i køretøjer skal maskinen sikres mod

at glide eller vælte iht. til de gældende retningslinjer. Opbevaring BEMÆRK Fare for at beskadigelse på grund af frost! En maskine, der ikke er tømt helt, kan ødelægges på grund af frost. Tøm maskine og tilbehør helt, før du opbevarer dem. Beskyt maskinen mod frost. Opbevar maskinen et frostfrit sted og ikke udendørs. 몇 FORSIGTIG Manglende overholdelse af vægten Fare for kvæstelser og beskadigelse Vær opmærksom på maskinens vægt vedopbevaring.

Hjælp ved fejl Fejl skyldes ofte enkle årsager, som du selv kan afhjæl- pe ved hjælp af følgende oversigt. I tvivlstilfælde eller ved fejl, der ikke nævnes her, skal du kontakte den auto- riserede kundeservice. Fejl Årsag Afhjælpning Pumpen kører, men pum- per ikke Der er luft i pumpen. 1. Kontroller den korrekte ibrugtagning (se kapitlet Ibrugtagning og Drift). Smudspartikler blokerer indsugningsom- rådet.

1. Træk netstikket ud af stikkontakten.

2. Rengør indsugningsområdet.

Væskeniveauet er for lavt (manuel drift), se kapitlet Tekniske data.

1. Dyk pumpen lidt længere ned i trans-

portvæsken, se kapitlet Manuel drift. Pumpen starter ikke eller standser under driften Strømforsyningen er afbrudt. 1. Kontroller sikringerne og de elektriske for- bindelser. Termosikkerhedsafbryderen har frakob- let pumpen på grund af overophedning.

1. Træk netstikket ud af stikkontakten.

2. Lad pumpen afkøle.

3. Rengør indsugningsområdet.

4. Sørg for at forhindre tørløb for pumpen.

Smudspartikler er klemt inde i indsug- ningsområdet.

1. Træk netstikket ud af stikkontakten.

2. Rengør indsugningsområdet.

Svømmeafbryderen frakobler pumpen. 1. Automatisk drift: Kontroller svømmeafbry- derens position og fri bevægelighed, og korrigér efter behov, se kapitlet Automatisk drift.

2. Manuel drift: Sæt svømmeafbryderen rig-

tigt på, se kapitlet Manuel drift.42 Dansk Tekniske data Der tages forbehold for tekniske ændringer. Optimering af transportmængden Transportmængden er større: ● jo lavere transporthøjden er. ● jo større diameteren på den anvendte slange er. ● jo kortere den anvendte slange er. ● jo mindre tryktab det tilsluttede tilbehør forårsager. EU-overensstemmelseserklæring Hermed erklærer vi, at nedenstående maskine på grund af sin udformning og konstruktion i den udførelse, i hvil- ken den sælges af os, overholder EU-direktivernes re- levante, grundlæggende sikkerheds- og sundhedsmæssige krav. Hvis maskinen ændres uden aftale med os, mister denne attest sin gyldighed. Produkt: Pumpe Type: 1.645-xxx Relevante EU-direktiver 2014/35/EU 2014/30/EU 2011/65/EU 2009/125/EF Anvendt(e) forordning(er) (EU) 2019/1781 Anvendte harmoniserede standarder EN 60335-1 EN 60335-2-41 EN 62233: 2008 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN IEC 63000: 2018 Underskriverne handler på bestyrelsens vegne og med dennes fuldmagt. Dokumentationsbefuldmægtiget: S. Reiser Ydelsen aftager eller er for lav Indsugningsområdet er tilstoppet. 1. Træk netstikket ud af stikdåsen, og rengør indsugningsområdet. Pumpens ydelse afhænger af pumpehøj- den og den tilsluttede periferi.

1. Overhold den maks. transporthøjde, se ka-

pitlet Tekniske data. Vælg efter behov en større slangediameter eller kortere slange- længde. Tværsnittet på tryksiden indsnævres, f.eks. af en ventil/kuglehane, som ikke er helt åben.

1. Åbn ventilen/kuglehanen helt.

Slangen på tryksiden er knækket. 1. Afhjælp knækstederne i slangen. Quick-Connect kan ikke åbnes Stiksystemet Quick-Connect er blokeret af tilsmudsning.

1. Tag klemme af, og rengør den.

Fejl Årsag Afhjælpning

2. Hvis det transporteres tilsmusset væske eller væske

1. Tøm pumpen og tilbehøret fullstendig.

mm 5 20 20 Minimum væs- kenivå (manuell modus) mm 7 60 60 Restvæskenivå mm 1 25 25 Vekt (uten tilbe- hør) kg 3,7 3,8 4,4
