| Mærke | Parkside |
| Model | PTSS 1200 D2 |
| Kategori | Dyksav |
| Nominel spænding | 230 V~, 50 Hz |
| Optagen effekt | 1200 W |
| Tomgangshastighed | 5200 min⁻¹ |
| Klingediameter | 165 mm |
| Boring | 20 mm |
| Maks. skæredybde (90°) | 56 mm |
| Maks. skæredybde (45°) | 42 mm |
| Maks. skæredybde med føringsskinne | 51 mm (90°) / 37 mm (45°) |
| Skærevinkel | 0° til 45° |
| Beskyttelsesklasse | II (dobbelt isolering) |
| Lydtryksniveau (LpA) | 89 dB(A) |
| Lydeffektniveau (LWA) | 100 dB(A) |
| Vibrationer (savning af træ) | 1,3 m/s² |
| Kompatible materialer | Massivt træ, spånplader, plastmaterialer, lette byggematerialer |
| Hovedfunktioner | Langsgående snit, tværsnit, dyksnit, skrå snit op til 45°, brug med føringsskinne |
| Medfølgende tilbehør | 2 føringsskinner (180 mm og 700 mm), samlestykke, spånudkastningsadapter, 2 unbrakonøgler, 1 savklinge 165 mm/24 tænder |
| Sikkerhed | Beskyttelseshætte, skiller, aksellås, blokeringskontakt, dobbelt isolering |
| Vedligeholdelse | Rengøring med tør klud og blød børste; brug ikke aggressive produkter |
| Garanti | 3 år |
| Kundeservice Frankrig | Tlf. 0800904879, e-mail: owim@lidl.fr |
Ofte stillede spørgsmål - PTSS 1200 D2 PARKSIDE
Brugerspørgsmål om PTSS 1200 D2 PARKSIDE
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Nedsænkningssav i PDF-format gratis! Find din vejledning PTSS 1200 D2 - PARKSIDE og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. PTSS 1200 D2 af mærket PARKSIDE.
BRUGSANVISNING PTSS 1200 D2 PARKSIDE
Brugs- og sikkerhedsanvisninger
Oversættelse af den originale brugsanvisning
IT
SEGA A IMMERSIONE
Anvendte advarselssætninger og symboler .... Side 159
Indledning Side 159
Forskriftsmæssig anvendelse .... Side 160
Leveringsomfang Side 160
Beskrivelse af delene .... Side 160
Sikkerhedsanvisninger Side 162
Generelle sikkerhedsanvisninger for elektroværktøj. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 162
Sikkerhedsanvisninger for alle save .... Side 164
Sikkerhedsanvisninger for dyksave. Side 165
Yderligere sikkerhedsanvisninger for alle save. Side 166
Originalt tilbehør/ekstraudstyr. Side 167
Vibrations- og støjreduktion .... Side 168
Procedurer i nødstilfælde .... Side 168
Restrisici Side 168
Inden ibrugtagning.... Side 169
Montering/udskiftning af savklinge .... Side 169
Tilslutning af spånudsugning Side 169
Kontrol af beskyttelseskappens funktion. Side 170
Betjening.... Side 170
Til-/frakobling. Side 170
Indstilling af skæredybde (dykdybde) Side 170
Indstilling af skærevinkel (geringsvinkel) Side 170
Observér skærelinjen. Side 170
Arbejdsanvisninger Side 171
Afvikling af garantisager .... Side 175
Service Side 175
| Anvendte adverselssætninger og symbolerDe følgende adverselstegn bruges i denne betjeningsvejledning, på emballagen og på typeskiltet: | |||
 | Læs betjeningsvejledningen. | Sluk for produktet, afbryd det fra netspændingen og lad produktet afkøle, før der udføres tilpasninger, vedligeholdelses- eller rengøringsarbejder, eller når produktet ikke er i brug. | |
 | |||
 | Overhold advarsler og sikkerhedsanvisninger! | Beskyttelsesklasse II (dobbeltisolering) | |
 | Risiko for elektrisk stød! Vekselstrøm/-spænding | ||
 | CE-mærket bekræfter overensstemmelse med de for produktet gældende EU-retningslinjer. | ||
DYKSAV
- Indledning
Hjerteligt tillykke med købet af deres nye produkt. Du har besluttet dig for et produkt af høj kvalitet. Brugervejledningen er en del af dette produkt. Den indeholder vigtige informationer om sikkerhed, brug og bortskaffelse. Gør dig inden ibrugtagning af produktet fortrolig med alle betjenings- og sikkerhedsanvisninger. Benyt kun produktet som beskrevet og til de oplyste formål. Videregiv alle papirer, hvis du giver produktet videre til tredjemand.
- Forskriftsmæssig anvendelse
Denne dyksav (i det følgende benævnt "produkt" eller "elektroværktøj") egner sig til savning af længde- og tværsnit i dyksnit med fast støtte i følgende materialer:
Massivt træ
Spånplade
Kunststof
- Lette byggematerialer
Det er ikke tilladt at save i jernmetaller.
Produktet kan valgfrit benyttet med den medfølgende føringsskinne – udelukkende til de dertil beskrevne skæreteknikker.
Andre anvendelser eller ændringer af produktet anses for at være ikke-tilsigtet og kan medføre risici i form af livsfare, kvæstelser eller beskadigelser. For skader, som er opstået på grund af anvendelse mod bestemmelserne, giver producenten ingen garanti. Produktet er kun beregnet til privat brug. Produktet er ikke beregnet til erhvervsmæssig brug eller lignende anvendelse.
Overhold alle relevante lokale sikkerhedsforskrifter, normer og forordninger. Anvendelse af støjende elektroværktøjer kan være begrænset til bestemte tidsrum i henhold til nationale eller lokale forskrifter.
Leveringsomfang
ADVARSEL!
Produktet og emballagen er ikke legetøj for børn! Børn må ikke lege med plastposer, folier og smådele! Der er fare for slugning og kvælning!
1 Dyksav
1 Savklinge 165 mm/24 tænder (monteret)
2 Føringsskinner
1 Forbindelseselement
1 Spånudkastadapter
2 Unbrakonøgle
1 Betjeningsvejledning
Beskrivelse af delene
Slå før læsningen op på siden med figurerne, og gør dig først fortrolig med alle produktets funktioner.
1 Tilkoblingsspærre
2 Afbryder
3 Håndtag
4 Unbrakonøgle (lille)
5 Unbrakonøgle (stor)
6 Motorenhed
7 Spånudkastadapter
8 Finjusteringsskrue til 0°-skærevinkel
8a Finjusteringsskrue til 45°-skærevinkel

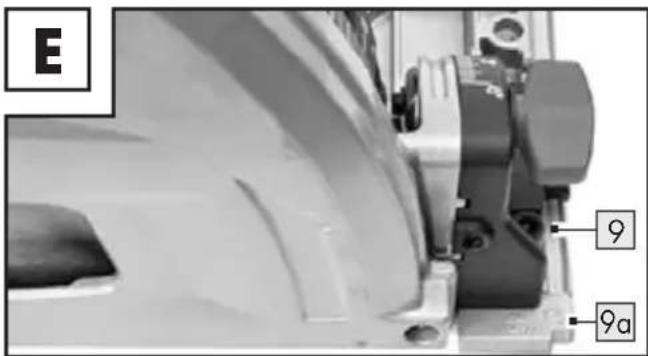

9 Savbord
9aSkærelinjemarkering
10Excenterskrue (x2)
11 Indstillingshjul til skærevinkelindstilling (x2)
12Skæredybdeindstilling
13Skaeredybdeskala
14Savklinge
14aSpændeskrue/underlagsskive
14bMonteringsudskæring
15Ekstra håndtag
16 Skærebreddemarkering
17Spånudkast (drejeligt)
18 Låsehändtag til savklingeskift
19Spindellås
20Rille til føringsskinne

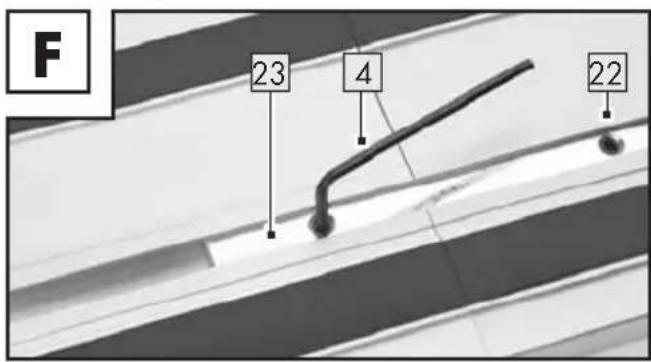

21 Føringsskinne
22Tapskruer
23Forbindelseselement

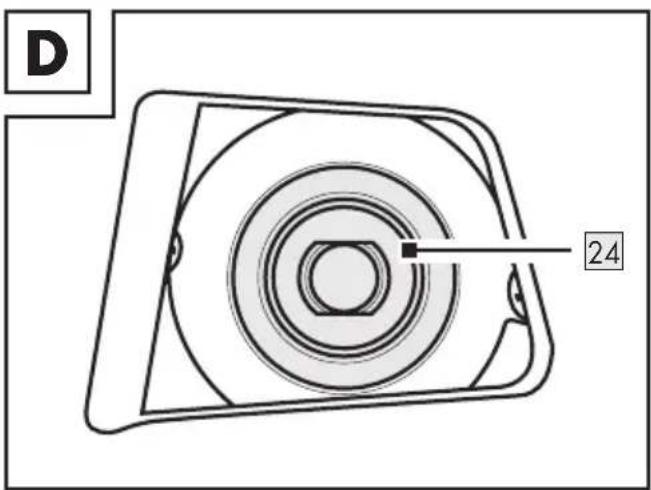

24 Flange (fabriksmonteret)
Tekniske data
Dyksav
PTSS 1200 D2
Modelnummer HG09159
VDE-stik
HG09159-BS
BS-stik
Nominal spænding 230 V\~, 50 Hz
(vekselstrøm)
Nominel effekt 1200 W
Nominel hastighed i
tomgang n_0 5200 min ^-1
Savklingeholder ∅ 20 mm
Savklingediameter ∅ 165 mm
Savklingetykkelse 1,5 mm
Tandtykkelse 2,6 mm
Maksimal skæredybde 56 mm ved
90° geringsvinkel/
42 mm ved
45° geringsvinkel/
med føringsskinne
minus 5 mm
Tilbehør 2 føringsskinner:
180 mm
700 mm
Støjemissionsværdi
Måleværdi fastlagt i henhold til EN 62841. Det
A-vægtede støjniveau fra elektroværktøjet er typisk:
Lydtryksniveau L_pA : 89 dB(A)
Usikkerhed K_pA : 3 dB
Lydeffektniveau L_WA : 100 dB(A)
Usikkerhed K_WA : 3 dB
ADVARSEL!
Benyt høreværn!
Totale vibrationsværdier
Totale vibrationsværdier (vektorsum i tre retninger) fastlagt i henhold til EN 62841:
Savning af træ a_h,B : 1,3 m/s ^2
Usikkerhed K: : 1,5 m/s ^4
BEMARK
De anførte totale vibrationsværdier og de anførte støjemissionsværdier er målt i henhold til normerede testmetoder og kan derfor anvendes til sammenligning med et andet elektroværktøj.
De anførte totale vibrationsværdier og de anførte støjemissionsværdier kan også anvendes til en foreløbig vurdering af belastningen.
ADVARSEL!
Vibrations- og støjemissionsværdier kan afvige fra de angivne værdier i forhold til den faktiske anvendelse af elektroværktøjet og afhængigt at den måde elektroværktøjet anvendes på og til, især i forhold til hvilken materialetype, der bearbejdes.
Sørg for, at belastningen fra vibrationer og støj bliver så lille som muligt. Til reduktion af vibrationsbelastningen kan der eksempelvis anvendes handsker ved brug af værktøjet, og arbejdstiden med værktøjet kan begrænses. Dertil skal alle dele af driftscyklussen tages med i betragtning (fx de tidsrum, hvor elektroværktøjet er slukket og de tidsrum, hvor det er tændt, men kører uden belastning).
Sikkerhedsanvisninger
- Generelle sikkerhedsanvisninger for elektroværktøj
ADVARSEL!
Læs alle sikkerhedsanvisninger, vejledninger, illustrationer og tekniske data, der medfølger til dette elektroværktøj. Hvis nedenstående sikkerhedsanvisninger og vejledninger ikke overholdes, er der fare for elektriske stød, brand og/eller alvorlige kvæstelser.
Gem alle sikkerhedsanvisninger og vejledninger til senere anvendelse.
Begrebet "elektroværktøj", der anvendes i sikkerhedsanvisningen refererer til netdrevne elektroværktøjer (med netledning) eller til batteridrevne elektroværktøjer (uden netledning).
Sikkerhed på arbejdspladsen
1) Sørg for at arbeidsområdet er rent og godt belyst. Uorden og et dårligt belyst arbeidsområde kan medføre uheld.
2) Elektroværktøjerne må ikke anvendes i eksplosionsfarlige miljøer, hvor der befinder sig brændbare væsker, gasser eller støv. Elektroværktøjer udsender gnister, der kan antænde støv eller dampe.
3) Hold børn og andre personer på afstand ved brug af elektroværktøjet. Ved forstyrrelser kan kontrollen over elektroværktøjet gå tabt.
Elektrisk sikkerhed
1) Elektroværktøjets tilslutningsstik skal passe til stikkontakten. Stikket må under ingen omstændigheder modificeres. Anvend aldrig et adapterstik sammen med elektroværktøjer med jordforbindelse. Originale stik og passende stikkontakter mindsker risikoen for elektriske stød.
2) Undgå, at kroppen får kontakt med jordforbundne genstande, som rør, radiatorer, komfurer og køleskabe.
Der er øget risiko for elektriske stød hvis kroppen er jordforbundet.
3) Elektroværktøjer må ikke udsættes for regn og fugt. Risikoen for et elektrisk stød øges, hvis der trænger vand ind i elektroværktøjet.
4) Netledningen må ikke bruges til at bære elektroværktøjet, hænge det op eller til at trække stikket ud af stikkontakten. Hold netledningen væk fra varme, olie og skarpe kanter eller bevægelige dele.
Beskadigede eller snoede netledninger øger risikoen for et elektrisk stød.
5) Hvis elektroværktøjet anvendes udendørs, må der kun bruges forlængerledninger, der er beregnet til udendørs brug. Anvendelse af en forlængerledning, der er beregnet til udendørs brug mindsker risikoen for et elektrisk stød.
6) Hvis det ikke er muligt at undgå at bruge elektroværktøjet i fugtige miljøer, skal der anvendes et fejlstrømsrelæ. Anvendelse af et fejlstrømsrelæ mindsker risikoen for et elektrisk stød.
Sikkerhed for personer
1) Vær opmærksom på, hvad og hvordan du gør, og brug den sunde fornuft ved arbejde med et elektroværktøj. Brug ikke et elektroværktøj, hvis du er ukoncentreret eller træt, påvirket af stoffer, alkohol eller medicin. Bare et øjebliks uopmærksomhed ved brugen af elektroværktøjet kan føre til alvorlige kvæstelser.
2) Benyt personlige værnemidler og altid sikkerhedsbriller. Ved at bære personlige værnemidler, som støvmaske, skridsikre sikkerhedssko, beskyttelseshjelm eller høreværn, der passer til den konkrete anvendelse af elektroværktøjet, mindskes risikoen for kvæstelser.
3) Undgå utilsigtet idriftsættelse. Kontrollér, at elektroværktøjet er slukket, før det tilsluttes strømforsyningen, og/eller batteriet, frakobles eller bæres. Hvis elektroværktøjet bæres med fingeren på afbryderen, eller apparatet er tændt, når det tilsluttes strømforsyningen, er der risiko for ulykker.
4) Fjern indstillingsværktøjer eller skruenøgler, før elektroværktøjet tændes. Et værktøj eller en nøgle, der er i kontakt med en roterende del af elektroværktøjet, kan forårsage kvæstelser.
5) Undgå unormale kropsholdninger. Sørg for at stå sikkert, og hold altid balancen. Sådan kan elektroværktøjet nemmere kontrolleres i uventede situationer.
6) Anvend egnet beklædning. Undgå at anvende tøj med vidde og smykker. Hår og tøj skal holdes væk fra bevægelige dele. Løst tøj, smykker eller langt hår kan gribes af bevægelige dele.
7) Hvis der kan monteres støvudsugnings- og opsamlingsindretninger skal de tilsluttes og anvendes korrekt. Anvendelse af støvudsugning kan forebygge farlige situationer med støv.
8) Pas på falsk sikkerhed, og gå ikke på kompromis med sikkerhedsreglerne for elektroværktøjer, også selvom du er fortrolig med elektroværktøjet efter lang tids anvendelse. Uopmærksomhed kan inden for brøkdele af et sekund medføre alvorlige kvæstelser.
Anvendelse og håndtering af elektroværktøjer
1) Elektroværktøjet må ikke overbelastes. Anvend det korrekte elektroværktøj til arbejdsopgaven.
Med det korrekte elektroværktøj arbejder du bedre og mere sikkert i det anførte effektområde.
2) Anvend ikke et elektroværktøj med en defekt afbryder. Et elektroværktøj, der ikke længere kan tændes og slukkes, er farligt og skal repareres.
3) Træk stikket ud af stikkontakten, og/eller fjern et udtagelig genopladeligt batteri, før der foretages indstillinger på apparater, skiftes værktøj, eller när elektroværktøjet lægges væk. Disse forholdsregler forhindrer utilsigtet start af elektroværktøjet.
4) Opbevar elektroværktøjer, der ikke benyttes, uden for børns rækkevidde. Personer, der ikke er fortrolige med elektroværktøjet eller ikke har læst disse anvisninger, må ikke anvende værktøjet.
Elektroværktøjer, der anvendes af uerfarne personer, er farlige.
5) Vedligehold elektroværktøjer og værktøjer omhyggeligt. Kontrollér, om bevægelige dele fungerer korrekt og ikke klemmer, om dele er ødelagt og har taget skade i en sådan grad at elektroværktøjets funktion påvirkes. Beskadigede dele skal repareres før de anvendes med elektroværktøjet. Mange ulykker skyldes dårligt vedligeholdte elektroværktøjer.
6) Skæreværktøjer skal være skarpe og rene. Skæreværktøjer, der er plejet korrekt, har skarpe skærekanter og sætter sig ikke fast og er nemmere at styre.
7) Anvend elektroværktøj, tilbehør, værktøjer etc. i henhold til disse anvisninger. Vær opmærksom på arbejdsforholdene og den opgave, der skal udføres. Brug af elektroværktøjer til andre opgaver, end de er beregnet til, kan medføre farlige situationer.
8) Hold håndtag og gribeflader tørre, rene og fri for olie og fedt. Glatte håndtag og gribeflader forhindrer sikker betjening og kontrol over elektroværktøjet under uforudsete situationer.
Service
1) Elektroværktøjet må kun repareres af fagfolk og kun ved anvendelse af originale reservedele. Herved sikres at elektroværktøjets sikkerhedsstandard bibeholdes.
- Sikkerhedsanvisninger for alle save
Saveprocedure
1)
FARE! Grib ikke ind i saveområdet og om savklingen med hænderne.
Hold om det andet håndtag eller motorhuset med den anden hånd. Når begge hænder holder saven, kan de ikke skades af savklingen.
2) Grib ikke ind under arbejdsemnet.
Beskyttelseskappen kan ikke beskytte mod savklingen under arbejdsemnet.
3) Tilpas skæredybden til arbejdsemnets dybde. Den skal være mindre end en fuld tandhøjde synlig under arbejdsemnet.
4) Hold aldrig det arbejdsemne, der skal saves i, med hånden eller over benet. Sørg for stabil fastgørelse af arbejdsemnet. Det er vigtigt at fastgøre arbejdsemnet for at minimere faren for kropskontakt, klemning af savklingen eller mistet kontrol.
5) Tag kun fat om elektroværktøjet på de isolerede gribeflader, när der udføres arbejde, hvor værktøjet kan ramme skjulte strømførende ledninger eller dets egen netledning. Kontakt med en spændingsførende ledning sætter også elektroværktøjets metaldele under spænding og medfører elektrisk stød.
6) Brug ved længdesnit altid et anslag eller en lige kantføring. Dette forbedrer snitpræcisionen og mindsker risikoen for, at savklingen bliver klemt.
7) Benyt altid savklinger med den rette størrelse og med passende boring (fx stjerneformet eller rund).
Savklinger, der ikke passer til savens monteringsdele, vil køre decentreret og medføre tab af kontrol.
8) Anvend aldrig beskadigede eller forkerte afstandsskiver eller -skruer til savklinger. Afstandsskiver eller -skruer til savklinger er specielt konstrueret til din sav for at sikre optimal ydeevne og driftssikkerhed.
- Sikkerhedsanvisninger for dyksave
1) Kontrollér før hver brug om beskyttelseskappen lukker sig korrekt. Brug ikke saven, hvis beskyttelseskappen ikke er frit bevægelig og ikke straks omslutter savklingen. Klem eller bind aldrig beskyttelseskappen fast, så savklingen blottes. Hvis saven utilsigtet falder til jorden, kan beskyttelseskappen blive bøjet. Sørg for, at beskyttelseskappen er frit bevægelig, og at den hverken berører savklingen eller andre dele, hvilket skal gælde for alle vinkler og snitdybder.
2) Kontrollér funktion og tilstand for beskyttelseskappens fjeder. Vedligeholdelsesarbejde skal udføres på saven inden brug, hvis beskyttelseskappen og fjederen ikke fungerer korrekt. Beskadigede dele, klæbrige aflejringer eller ophobning af spåner forsinker beskyttelseskappens arbejde.
3) Sørg for, at savens bundplade ikke forskyder sig, når der udføres et „dyksnit“. Hvis savklingen forskyder sig til siden, medfører det en blokering og muligvis et tilbageslag.
4) Vær altid opmærksom på, at beskyttelseskappen til savklingen er lukket, inden saven lægges på arbejdsbænken eller gulvet.
En ubeskyttet, stadig roterende savklinge bevæger saven mod snitretningen og saver i det, der ligger i vejen. Vær opmærksom på savklingens efterløbstid.
Yderligere sikkerhedsanvisninger for alle save
Tilbageslag – årsager og respektive sikkerhedsanvisninger
- Et tilbageslag er en pludselig reaktion på grund af en hakkende, klemt eller forkert justeret savklinge, hvilket medfører, at saven hopper ukontrolleret og bevæger sig fra arbejdsemnet og i retning af brugeren;
- Hvis savklingen bliver fanget af eller sidder fast i en savspalte, blokerer den, og motorkraften slår apparatet tilbage i retning af brugeren;
- Hvis savklingen drejes i savsnittet eller justeres forkert, kan den bagerste savklingekants tænder hakke sig fast i arbejdsemnets overflade, hvorved savklingen bevæger sig ud af savspalten og får saven til at springe tilbage i retning af brugeren.
Et tilbageslag er et resultat af forkert eller fejlagtig anvendelse af saven. Dette kan undgås ved passende forholdsregler, som efterfølgende beskrevet.
1) Hold saven fast med begge hænder, og hold armene i en position, hvor et eventuelt tilbageslag kan optages. Ophold dig altid ved siden af savklingen, og stå aldrig med kroppen på linje med savklingen.
Ved tilbageslag kan rundsaven springe tilbage, men med de rette forholdsregler kan brugeren afbøde tilbageslaget.
2) Hvis savklingen bliver klemt, eller hvis du afbryder arbejdet, så sluk for saven, og hold den i arbejdsemnet, indtil klingen står helt stille. Forsøg aldrig at fjerne savklingen fra arbejdsemnet eller at trække den tilbage, så længe savklingen er i bevægelse, da det ellers kan medføre tilbageslag.
Undersøg og afhjælp årsagen til, at savklingen klemmes fast.
3) Når du vil starte en sav igen, som sidder i arbejdsemnet, skal savklingen centreres i savspalten, og det skal kontrolleres, om savklingen sidder i hak i arbejdsemnet. Hvis savklingen er klemt, kan den bevæge sig ud af arbejdsemnet eller medføre et tilbageslag, når saven startes igen.
4) Støt store plader for at mindske risikoen for et tilbageslag på grund af en fastklemt savklinge. Store plader kan blive bøjet under deres egenvægt. Plader skal støttes på begge sider både i nærheden af savspalten og på kanten.
5) Brug ikke sløve eller beskadigede savklinger. Savklinger med sløve eller forkert justerede tænder medfører på grund af den for smalle savspalte en øget friktion, klemning af savklingen samt tilbageslag.
6) Sørg for at spænde skæredybden og skærevinkelindstillingerne. Hvis indstillingerne ændrer sig under savningen, kan savklingen blive klemt og medføre tilbageslag.
7) Vær særlig forsigtig ved savning i eksisterende vægge eller andre områder, som ikke er synlige. Den dykkende savklinge kan ved savning i skjulte objekter blokere og medføre tilbageslag.
Yderligere sikkerhedsanvisninger for alle save med kløvekile
Kløvekilens funktion
1) Anvend en savklinge, der passer til kløvekilen. For at kløvekilen kan fungere, skal savklingens savblad være tyndere end kløvekilen, og tandbredden skal være større end kløvekilens tykkelse.
2) Justér kløvekilen som beskrevet i denne betjeningsvejledning. Forkert afstand, position og justering kan medføre, at kløvekilen ikke kan forhindre et tilbageslag på en effektiv måde.
3) Kløvekilen skal befinde sig i savspalten for at kunne fungere. Ved korte skæringer hjælper kløvekilen ikke med at forhindre et tilbageslag.
4) Anvend ikke saven med en bøjet kløvekile. Selv en lille forstyrrelse kan forsinke lukningen af beskyttelseskappen.
Yderligere anvisninger
Brug aldrig slibeskiver.
Brug kun savklinger med en diameter i henhold til angivelserne på saven.
Ved bearbejdning af træ eller materialer, hvor der opstår sundhedsfarligt støv, skal apparatet tilsluttes en passende, testet udsugning.
Benyt støvmaske ved savning af træ.
Benyt kun anbefalede savklinger.
Benyt altid høreværn.
■ Undgå overophedning af savtænderne.
■ Undgå smeltning af kunststof ved savning i kunststof.
Brug den rette savklinge i henhold til det pågældende arbejdsemne.
Brug kun savklinger, der er fastlagt af producenten, og som er i overensstemmelse med EN 847-1, såfremt de er beregnet til skæring af træ eller lignende arbejdsemner.
Værktøj må kun benyttes af uddannede og erfarne personer, som er vant til omgang med værktøjer.
Rundsavklinger med revne kroppe må ikke længere bruges (istandsættelse er ikke tilladt).
Brug kun savklinger, hvis omdrejningstal er det samme eller højere end det angivne omdrejningstal på værktøjet.
Rundsavklinger (symboler)
ADVARSEL!
Benyt beskyttelseshandsker!
Benyt åndedrætsværn!
Benyt sikkerhedsbriller!
Benyt høreværn!
● Originalt tilbehør/ekstraudstyr
Brug kun tilbehør og ekstraudstyr, som er angivet i betjeningsvejledningen, eller hvis anvendelse er kompatibel med apparatet.
- Vibrations- og støjreduktion
Følgende foranstaltninger bidrager til reduktion af støj- og vibrationsbestemte risici:
Anvend kun produktet i henhold til den forskriftsmæssige anvendelse og som beskrevet i denne vejledning.
- Kontrollér, at produktet er fejlfrit og godt vedligeholdt.
Anvend de rigtige værktøjer til dette produkt og kontrollér, at de er fejlfri.
- Hold produktet sikkert fast i håndtag/gribeflader.
Vedligehold produktet i henhold til anvisningerne, og sørg for korrekt smøring (hvis det er relevant).
Planlæg arbejdsforløbet således, at langvarig anvendelse af produkter med høje vibrationstal fordeles over et længere tidsrum.
● Procedurer i nødstilfælde
Bliv først fortrolig med anvendelse af dette produkt i henhold til betjeningsvejledningen. Husk sikkerhedsanvisningerne, og sørg for at overholde dem. Dette hjælper med at reducere risici og farer.
Ved anvendelse af dette produkt skal du altid være opmærksom på hurtig registrering og afhjælpning af farer. Hurtig reaktion kan forhindre alvorlige kvæstelser og materielle skader.
Sluk omgående for produktet ved fejlfunktion og afbryd spændingsforsyningen. Lad produktet kontrollere og eventuelt reparere af kvalificerede fagfolk, før det tages i brug igen.
Restrisici
Selv om dette produkt anvendes forskriftsmæssigt, vil der altid være en potentiel risiko for person- og materielle skader. Følgende faresituationer kan fx forekomme i sammenhæng med konstruktionen og opbygningen af dette produkt:
Sundhedsskader som følge af vibrationer, hvis produktet anvendes over et længere tidsrum, ikke er korrekt håndteret og vedligeholdt.
■ Person- og tingskader som kan henføres til defekte skæreværktøjer eller pludselige påvirkninger fra et skjult emne under brugen.
Fare for kvæstelser og materielle skader fra flyvende objekter.
BEMARK
Dette produkt udsender et elektrisk felt under brug! Under bestemte forhold kan dette felt påvirke aktive eller passive medicinske implantater! For at reducere faren for alvorlige eller dødelige kvæstelser, anbefales det, at personer med medicinske implantater konsulterer egen læge eller implantatets fabrikant, før produktet anvendes!
ADVARSEL!
Sluk for produktet, afbryd det fra netspændingen og lad produktet afkøle, før der udføres tilpasninger!
⚠ FORSIGTIG! FARE FOR KVÆSTELSER!
Savklinger kan være skarpe og blive varme i brug. Benyt altid beskyttelseshandsker, när du håndterer savklinger.
- Inden ibrugtagning
ADVARSEL!
Sluk for produktet, afbryd det fra netspændingen og lad produktet afkøle, før der udføres tilpasninger!
● Montering/udskiftning af savklinge
BEMARK
Placér bundpladen til denne proces på kanten af et fast underlag, så savklingen 14 kan sænkes.
Aktivér tilkoblingsspærren 1, og tryk motorenheden 6 lidt frem.
- Åbn låsehåndtaget 18.
Tryk derefter motorenheden 6 fremad, indtil du kan høre, at blokeringen falder i hak.
Slip tilkoblingsspærren 1. Motorenhedens bevægelse blokeres i op- og nedadgående retning.
Spændeskruen/underlagsskiven 14a befinder sig nu i monteringsudskæringen 14b.
Tryk på spindellåsen 19, og åbn spændeskruen/underlagsskiven 14a med unbrakonøglen 5.
Tag14 savklingen af.
Sørg for, at den fabriksmonterede flange 24 forbliver monteret under på- og afmontering (Fig. D).
Montér savklingen ^14 i omvendt rækkefølge som beskrevet.
ADVARSEL!
Savklingens og produktets omdrejningsretning skal stemme overens
- Tilslutning af spånudsugning
BEMARK
Ved længere tids bearbejdning af træ og i særdeleshed når der bearbejdes materialer, hvor der opstår sundhedsfarligt støv, skal produktet tilsluttes en til materialet egnet ekstern støvudsugning.
Kontrollér støvudsugningens korrekte fastgørelse.
Overhold betjeningsvejledningen til støvudsugningen.
Overhold dit lands gældende forskrifter for de materialer, der skal bearbejdes.
Sæt efter ønske spånudkastadapterer 7 til støvudsugning på spånudkastet 17.
Tilslut en godkendt støv- og spånudsugning.
- Kontrol af beskyttelseskappens funktion
BEMARK
Placér bundpladen til denne proces på kanten af et fast underlag, så savklingen 14 kan sænkes.
Aktivér tilkoblingsspærren 1, og sænk produktet.
Kontrollér, om savklinger ^14 strejfer beskyttelseskappen, og om den selv går tilbage i udgangsposition.
Betjening
- Til-/frakobling
Tilkobling
Aktivér tilkoblingsspærren 1, og hold den i denne position.
Aktivér afbryderen 2. Når produktet er kommet til stilstand, kan tilkoblingsspærren 1 igen slippes.
Frakobling
Slip afbryderen 2.
- Indstilling af skæredybde (dykdybde)
Løsn skruen til skæredybdeindstillingen 12. Skub anslaget til den ønskede skæredybde på skæredybdeskalaen 13:
Føringsskinne Markering
uden føringsskinne A
med føringsskinne B
Skru skæredybdeindstillingens ^12 skrue fast igen.
BEMARK
Tilpas skæredybden til arbejdsemnets dybde. Den skal være mindre end en fuld tandhøjde synlig under arbejdsemnet.
- Indstilling af skærevinkel (geringsvinkel)
Løsn de 2 indstillingshjul til skærevinklen 11.
Drej motoren til den ønskede skærevinkel.
Stram Indstillingshjulene til skærevinklen ^11 fast igen.
BEMARK
Hvis skærevinkelindstillingen på 0° eller 45° har ændret sig, kan de efterjusteres igen med finjusteringsskruerne 8 og 8a.
- Observér skærelinjen
På savbordet 9 er der indpræget skærelinjemarkeringer 9a på 0° og 45°.
Brug skråfladerne som referencepunkter.
Forbindelse til føringsskinne
Med føringsskinnen 21 kan der udføres line skæringer.
BEMARK
Føringsskinnerne21 er forsynet med en spånpladebeskyttelse (sort gummilæbe). Spånpladebeskyttelsen skal tilpasses inden første skæring. Læg føringsskinnen på et arbejdsemne. Indstil en skæredybde på ca. 10 mm. Tænd for produktet, og bevæg den jævnt og med et let skub i skæreretningen.
Excenterskruer
Excenterskruerne 10 er beregnet til indstilling af savbordets 9 optimale pasform på føringsskinnen 21.
Skru excenterskruerne ^10 på for at minimere mellemrum mellem produktet og føringsskinnen ^21 .
Arbejdsanvisninger
FORSIGTIG! FARE FOR KVÆSTELSER!
Benyt altid beskyttelseshandsker, när produktet håndteres eller arbejdes med.
FORSIGTIG! RISIKO FOR PERSONSKADER OG TINGSKADER!
Benyt altid beskyttelseshandsker, när du håndterer savklingen. Sådan undgår du snitsår.
Brug ikke en sløv, revnet, bøjet eller beskadiget savklinge.
Undersøg arbejdsemnet for skjulte fremmedlegemer som søm eller skruer, før du saver. Fjern disse.
Monter altid den passende savklinge.
Fastgør arbejdsemnet på arbeidsbordet ved hjælp af spændeanordninger.
Anvend altid kun så meget tryk, som det netop er nødvendigt for at save. Ved overdreven tryk kan savklingen bøje eller brække.
Sluk straks for produktet, hvis savklingen sætter sig fast.
Spred savsnittet, og træk forsigtigt savklingen ud.
Stå altid med siden til produktet under arbejdet.
Sørg for ventilation på arbejdspladsen.
Undgå at overbelaste produktet under arbejdet.
Hold produktet fast med begge hænder på håndtagene 3 15.
Tænd for produktet (se "Til- og frakobling").
Sæt produktet med en forreste del af savbordet 9 på arbejdsemnet.
Drej motoren nedad, og sav med moderat tryk i fremadgående retning – aldrig bagud.
Geringssnit indtil 45°
- Indstil skærevinklen (se "Indstilling af skærevinkel (geringsvinkel)").
Hold produktet fast med begge hænder på håndtagene 3 15.
Tænd for produktet (se "Til- og frakobling").
Sæt produktet med en forreste del af savbordet 9 på arbejdsemnet.
Drej motoren nedad, og sav med moderat tryk i fremadgående retning - aldrig bagud.
Dyksnit
Ved udførelse af "dyksnit", der ikke er retvinklet, skal savens grundplade sikres mod skred til siden. Et skred til siden kan medføre klemning af savklingen og dermed også tilbageslag.
- Indstil den ønskede dykdybde (se "Indstilling af skæredybde (dykdybde)").
Sæt Produkt på arbejdsemnet.
Undgå tilbageslag, og anbring den bagerste kant mod et anslag. (Se "Dyksavning med føringsskinne").
Tænd for produktet (se "Til- og frakobling").
Hold produktet fast med begge hænder på håndtagene 3 15, og drej det.
BEMARK
Skærebreddemarkeringen 16 på siden af beskyttelseskappen viser det forreste og det bagerste skærepunkt på en 165 mm savklinge ved maksimal skæredybde.
Dette gælder både for dyksnit med føringsskinne 21 samt for dyksnit uden føringsskinne.
Sæt føringsskinnen ^21 med gummielementerne på arbejdsemnet.
Sæt produktet med rillen20 på føringsskinnen 21.
Tænd for produktet (se "Til- og frakobling").
Hold produktet fast med begge hænder på håndtagene 315, og drej produktet.
Geringssnit indtil 45°
Sæt føringsskinnen ^21 med gummielementerne på arbejdsemnet.
Sæt produktet med rillen ^20 på føringsskinnen ^21 .
- Indstil skærevinklen (se "Indstilling af skærevinkel (geringsvinkel)").
Hold produktet fast med begge hænder på håndtagene 3 15.
Tænd for produktet (se "Til- og frakobling").
Sæt produktet med en forreste del af savbordet 9 på arbejdsemnet.
Drej motoren nedad, og sav med moderat tryk i fremadgående retning - aldrig bagud.
Sæt føringsskinnen ^21 med gummielementerne på arbejdsemnet.
Sæt produktet med rillen20 på føringsskinnen 21.
- Indstil den ønskede dykdybde (se "Indstilling af skæredybde (dykdybde)").
Læg den bagerste kant (såfremt det er muligt) på et anslag.
Tænd for produktet (se "Til- og frakobling").
Hold produktet fast med begge hænder på håndtagene 315, og drej produktet.
BEMARK
Skærebreddemarkeringen 16 på siden af beskyttelseskappen viser det forreste og det bagerste skærepunkt på en 165 mm savklinge ved maksimal skæredybde. Dette gælder både for dyksnit med føringsskinne 21 samt for dyksnit uden føringsskinne.
Andre anvendelser er ikke tilladt.
Sluk for produktet, afbryd det fra netspændingen og lad produktet afkøle, før der udføres inspektions-, vedligeholdelses- eller rengøringsarbejder!
Rengøring
Det skal sikres, at der ikke trænger væske ind i produktet.
Hold altid produktet rent, tørt og fri for olie eller smørefedt. Fjern støv efter hvert brug og før opbevaring.
Regelmæssig og grundig rengøring hjælper med til sikker brug og forlænger produktets levetid.
Rengør produktet med en tør klud. Anvend en blød børste på svært tilgængelige steder.
Især skal der fjernes snavs og støv fra ventilationsåbningerne med en klud og en blød børste.
■ Ventilationsåbninger skal altid være frie.
BEMARK
Brug ikke kemiske, alkaliske, slibende eller andre aggressive rengørings- eller desinfektionsmidler til at rengøre produktet, da disse kan beskadige overfladerne.
Vedligeholdelse
■ Produktet er vedligeholdelsesfri.
- Kontroller produktet og tilbehørsdele (f.eks. savklinger) for slid og beskadigelser før og efter hver anvendelse. Udskift om nødvendigt disse med nye, som beskrevet i denne betjeningsvejledning.
Vær opmærksom på de tekniske krav (se "Tekniske data").
- Kontroller afdækninger og sikkerhedsanordninger for beskadigelser og korrekt placering. Udskift disse om nødvendigt.
Udskift en sløv, bøjet eller på anden vis beskadiget savklinge.
BEMARK
Ikke angivne reservedele (fx kulbørster, afbryder) kan bestilles via vores callcenter.
Reparation
Dette produkt indeholder ikke dele, som brugeren selv kan reparere. Kontakt en kvalificeret specialist for at få produktet kontrolleret og repareret.
Opbevaring
■ Rengør produktet (se "Rengøring").
Opbevar produktet og tilbehøret på et mørkt, tørt og frostfrit sted med god udluftning.
- Opbevar altid produktet på et sted, som er utilgængeligt for børn.
Transport
Beskyt produktet mod stød og stærke vibrationer, der især kan opstå under transport i køretøjer.
Sørg for at produktet ikke kan glide og/eller vælte.
Bortskaffelse
Indpakningen består af miljøvenlige materialer, som De kan bortskaffe over de lokale genbrugssteder.
Bemærk forpakningsmaterialernes mærkning til affaldssorteringen, disse er mærket med forkortelser (a) og numre (b) med følgende betydning: 1–7: kunststoffer / 20–22: papir og pap / 80–98: kompositmaterialer.
Produktet og indpakningsmaterialerne kan genbruges; bortskaf disse særskilt til en bedre affaldsbehandling.
Triman-logoet gælder kun for Frankrig. De får oplyst muligheder til bortskaffelse af det udtjente produkt hos deres lokale myndigheder eller bystyre.
For miljøets skyld, så må produktet aldrig smides ud sammen med husholdningsaffaldet, når det er udtjent, men skal afleveres til en fagmæssig korrekt bortskaffelse. De kan informere Dem vedrørende opsamlingssteder og deres åbningstider hos deres ansvarlige forvaltning.
Garanti
Produktet blev produceret omhyggeligt efter de strengeste kvalitetskrav og kontrolleret grundigt inden levering. Hvis der forekommer mangler ved dette produkt, så har de juridiske rettigheder over for sælgeren af dette produkt. Disse juridiske rettigheder indskrænkes ikke af vores garanti, der beskrives i det følgende.
De får 3 års garanti fra købsdatoen på dette produkt. Garantifristen begynder med købsdatoen. Opbevar den originale kassebon på et sikkert sted. Denne kassebon behøves som dokumentation for købet.
Hvis der inden for 3 år fra købsdatoen af for dette produkt opstår en materiale- eller fabrikationsfejl, bliver produktet repareret eller erstattet - efter vores valg - af os uden omkostninger for dem. Garantien bortfalder, hvis produktet bliver beskadiget eller ikke anvendes eller vedligeholdes korrekt.
Garantien gælder for materiale- eller fabrikationsfejl. Denne garanti dækker ikke produktdele, som er udsat for normalt slid og derfor kan betragtes som normale sliddele (f.eks. batterier) eller ved skader på skrøbelige dele; f.eks. kontakter, akkumulatorer som er fremstillet af glas.
- Afvikling af garantisager
For at kunne garantere en hurtig sagsbehandling af deres forespørgsel, bedes De følge følgende anvisninger:
Opbevar kassebon og artikelnummer (IAN 385146_2107) som købsdokumentation, så disse kan fremlægges på forespørgsel. Artikelnumrene er angivet på typeskiltet, ved en indgravering, på forsiden af vejledningen (nederst til venstre) eller på et mærkat på bag- eller undersiden. Hvis der forekommer funktionsfejl eller andre mangler, skal De først kontakte nedenstående serviceafdeling telefonisk eller via e-mail.
Et produkt, der er registreret som defekt, kan De derefter sende portofrit til den meddelte serviceadresse ved vedlæggelse af købsbeviset (kassebon) og angivelsen af, hvori manglen består, og hvornår den er opstået.
Service
DK Service Danmark
Tel.: 80253972
E-Mail: owim@lidl.dk
Referencer til de relevante anvendte harmoniserede standarder, eller til de andre tekniske specifikationer, som der erklæres overensstemmelse med:
| Nr. / dolo |
| Directive 2006/42/EC |
| EN 62841-1:2015 |
| EN 62841-2:5:2014 |
| Directive 2014/30/EU |
| EN IEC 55014-1:2021 |
| EN IEC 55014-2:2021 |
| EN IEC 61000-3-2:2019+A1:2021 |
| EN 61000-3-3:2013+A1:2019 |
Genstanden for ovennævnte erklæring er i overensstemmelse med Europa-Parlamentets og Rådets direktiv 2011/65/EU af den 8. juni 2011 om begrænsning af brugen af visse farlige stoffer i elektrisk og elektronisk udstyr:
Ihændehaver af den tekniske dokumentation:OWIM GmbH & Co.KG
Denne overensstemmelseserklaering udstedes udelukkende under fabrikantens ansvar.
Oversættelse af original overensstemmelseserklæring
Neckarsulm 20.12.2021
Sted
Dato
Managing Director
