| Značka | Parkside |
| Model | PTSS 1200 D2 |
| Kategorie | Ponorná pila |
| Jmenovité napětí | 230 V~, 50 Hz |
| Příkon | 1200 W |
| Otáčky naprázdno | 5200 min⁻¹ |
| Průměr kotouče | 165 mm |
| Upínací otvor kotouče | 20 mm |
| Max. hloubka řezu (90°) | 56 mm |
| Max. hloubka řezu (45°) | 42 mm |
| Max. hloubka řezu s vodítkem | 51 mm (90°) / 37 mm (45°) |
| Úhel řezu | 0° až 45° |
| Třída ochrany | II (dvojitá izolace) |
| Hladina akustického tlaku (LpA) | 89 dB(A) |
| Hladina akustického výkonu (LWA) | 100 dB(A) |
| Vibrace (řezání dřeva) | 1,3 m/s² |
| Kompatibilní materiály | Masivní dřevo, dřevotřískové desky, plasty, lehké stavební materiály |
| Hlavní funkce | Podélné, příčné, ponorné řezy, šikmé řezy až do 45°, použití s vodítkem |
| Součástí dodávky | 2 vodítka (180 mm a 700 mm), spojka, adaptér pro odvod třísek, 2 šestihranné klíče, 1 pilový kotouč 165 mm/24 zubů |
| Bezpečnost | Ochranný kryt, rozpěrný nůž, blokování hřídele, blokovací spínač, dvojitá izolace |
| Údržba | Čištění suchým hadříkem a měkkým kartáčem; nepoužívejte agresivní prostředky |
| Záruka | 3 roky |
| Zákaznický servis Francie | Tel. 0800904879, e-mail: owim@lidl.fr |
Často kladené otázky - PTSS 1200 D2 PARKSIDE
Dotazy uživatelů ohledně PTSS 1200 D2 PARKSIDE
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Ponorná pila ve formátu PDF zdarma! Najděte svůj návod PTSS 1200 D2 - PARKSIDE a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. PTSS 1200 D2 značky PARKSIDE.
NÁVOD K OBSLUZE PTSS 1200 D2 PARKSIDE
Pokyny pro obsluhu a bezpečnostní pokyny
Překlad původního návodu k používání
SK
PONORNÁ PÍLA
Pokyny pre obsluhu a bezpečnostné pokyny
Použitá výstražná upozornění a symboly ...... Strana 102
Úvod. Strana 102
Použití ke stanovenému účelu. Strana 103
Rozsah dodávky. Strana 103
Popis dílů ...... Strana 103
Technické údaje ...... Strana 104
Bezpečnostní pokyny ...... Strana 105
Všeobecné bezpečnostní pokyny pro elektrické nástroje. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 105
Bezpečnostní pokyny pro všechny pily. Strana 107
Bezpečnostní pokyny pro ponorné pily s lištou .... Strana 108
Další bezpečnostní pokyny pro všechny pily ...... Strana 109
Doplňkové bezpečnostní pokyny pro všechny pily s klínovým rozrážečem ..... Strana 110
Doplňující pokyny ...... Strana 110
Originální příslušenství/přídavné přístroje ...... Strana 110
Snížení vibrací a hluku .... Strana 111
Chování v nouzových případech ...... Strana 111
Zbytková rizika. Strana 111
Před uvedením do provozu ...... Strana 112
Namontujte/vyměňte pilový list ...... Strana 112
Připojení odsávání třísek. Strana 112
Zkontrolovat funkci ochranného krytu ...... Strana 113
Provoz.... Strana 113
Zapnutí/vypnutí napájení. Strana 113
Nastavení hloubky řezu (hloubka ponoření) ...... Strana 113
Nastavte úhel řezu (úhel pokosu) ...... Strana 113
Všimněte si linie řezu .... Strana 113
Připojte vodicí lištu ...... Strana 114
Excentrické šrouby ...... Strana 114
Pracovní pokyny.... Strana 114
Řezání (bez vodící lišty) ...... Strana 115
Řezání (s vodicí lištou) ...... Strana 115
Čištění a péče. Strana 116
Čištění Strana 116
Údržba. Strana 117
Oprava Strana 117
Skladování ...... Strana 117
Transport.... Strana 117
Zlikvidování.... Strana 117
Záruka Strana 118
Postup v případě uplatňování záruky. Strana 118
Servis.... Strana 118
ES prohlášení o shodě. Strana 119
| Použitá výstražná upozornění a symbolyV tomto návodu na obsluhu, na obalu a typovém štítku jsou používána následující upozornění: | |||
  | Přečtěte si návod na obsluhu. | Výrobek vypněte, odpojte od sítěa nechte ho vychladnout předprováděním přizpůsobení, pracíúdržby nebo čisticích prací, nebo kdyžvýrobek nebude používán. | |
 | Respektujte upozornění abezpečnostní pokyny! | Ochranná třída II (dvojitá izolace) | |
 | Riziko úrazu elektrickým proudem! Střídavý proud/napětí | ||
 | Značka CE potvrzuje shodu sesměrnicemi EU, které se na výrobekvztahují. | ||
PONORNÁ PILA S LIŠTOU
• Úvod
Blahopřejeme Vám ke koupi nového výrobku. Rozhodli jste se pro kvalitní produkt. Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité pokyny pro bezpečnost, použití a likvidaci. Před použitím výrobku se seznamte se všemi pokyny k obsluze a bezpečnostními pokyny. Používejte výrobek jen popsaným způsobem a na uvedených místech. Při předání výrobku třetí osobě předejte i všechny podklady.
- Použití ke stanovenému účelu
Tato ponorná pila s lištou (dále jen "výrobek" nebo "elektrický nástroj") je vhodná pro řezání podélných a příčných řezů v ponorném řezu s pevnou podpěrou v následujících materiálech:
Masiv
Dřevotřískové desky
Plast
■ Lehké stavební materiály
Zpracování železných kovů není povoleno.
Výrobek lze volitelně použít s dodanými vodícími lištami - výhradně pro techniky řezání popsané k tomuto účelu.
Jiné upotřebení nebo úpravy výrobku se považují za užívání v rozporu se stanoveným účelem a mohou vést k rizikům, jako je nebezpečí smrti, zranění nebo poškození. Výrobce nenese žádnou odpovědnost za škody způsobené nesprávným upotřebením. Tento výrobek je vhodný výhradně pro soukromé použití. Výrobek není určen k živnostenskému nebo podobnému využívání.
Dodržujte všechny platné místní bezpečnostní předpisy, normy a nařízení. Používání hlučných elektrických nástrojů může být v souladu s národními nebo místními předpisy povoleno pouze v určitých časech.
- Rozsah dodávky
⚠️ VAROVÁNÍ!
Výrobek a balicí materiály nejsou dětská hračka! Nedovolte dětem hrát si s plastovými sáčky, fóliemi a malými díly! Hrozí nebezpečí polknutí a udušení!
1 Ponorná pila s lištou
1 Pilový list 165 mm/24 zubů (namontovaný)
2 Vodicí lišty
1 Spojovací prvek
1 Adaptér pro vyhazování třísek
2 Klíče s vnitřním šestihranem
1 Návod na obsluze
- Popis dílů
Otevřete před dalším čtením stránku s obrázkem a seznamte se se všemi funkcemi výrobku.
1 Blokování zapnutí
2 Vypínač Zap/Vyp
3 Rukojeť
4 Klíč s vnitřním šestihranem (malý)
5 Klíč s vnitřním šestihranem (velký)
6 Motorová jednotka
7 Adaptér pro vyhazování třísek
8 Šrouby pro jemné nastavení pro úhel řezu 0°
8aŠroub pro jemné nastavení pro úhel řezu 45°

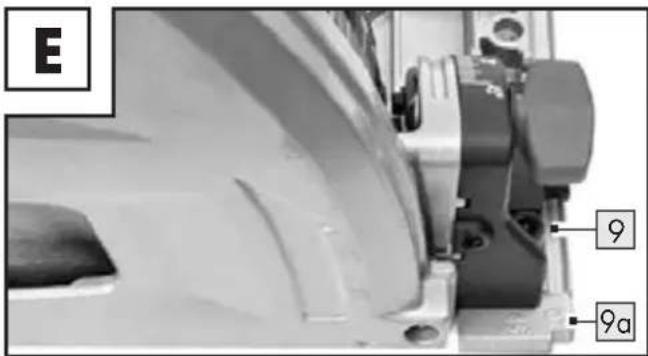

9 Pilový stůl
9aOznačení linií řezu
10Excentrický šroub (x2)
11 Nastavovací kolečko pro nastavení úhlu řezu (x2)
12 Nastavení hloubky řezu
13 Stupnice hloubky řezu
14Pilový list
14aUpínací šroub/podložka
14b Montážní výřez
15Přídavná rukojet'
16 Označení šířky řezu
17Vyhazování třísek (otočné)
18Aretační páka pro výměnu pilového kotouče
19 Aretace vřetena
20Drážka pro vodicí lištu

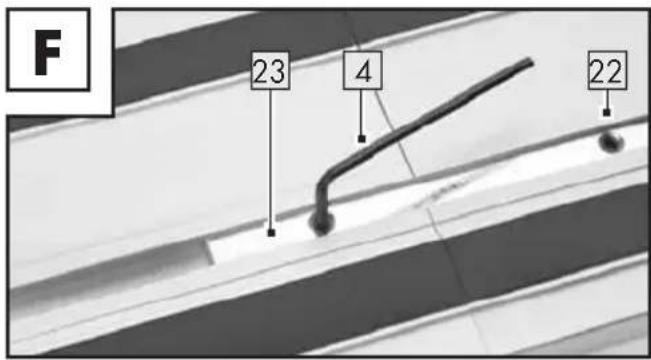

21 Vodicí lišta
22Červíky
23Spojovací prvek

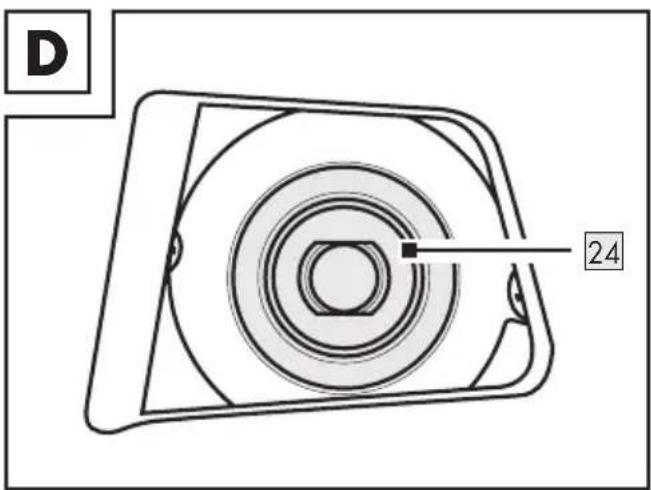

24Příruba (namontovaná ve výrobě)
- Technické údaje
Ponorná pila s lištou PTSS 1200 D2
Číslo modelu HG09159
zástrčka VDE
HG09159-BS
zástrčka BS
Jmenovité napětí 230 V\~, 50 Hz
(střídavý proud)
Jmenovitý příkon 1200 W
Jmenovité volnoběžné
otáčky n_0 5200 min ^-1
Upnutí listu pily ∅ 20 mm
Průměr pilového listu ∅ 165 mm
Tloušťka hlavní čepele 1,5 mm
Tloušťka zubů 2,6 mm
Maximální hloubka řezu 56 mm při úhlu
pokosu 90°/42 mm
při úhlu pokosu
45°/s vodicí lištou
mínus 5 mm
Ochranná třída II (dvojitá izolace)
Příslušenství 2 vodicí lišty:
180 mm
700 mm
Hodnota emise hluku
Naměřená hodnota hluku určená v souladu s normou EN 62841. Hladina akustického tlaku elektrického nástroje hodnocená jako A je typicky:
Hladina akustického
tlaku L_pA : 89 dB(A)
Nejistota K_pA : 3 dB
Hladina akustického
výkonu L_WA : 100 dB(A)
Nejistota K_WA : 3 dB
⚠️ VAROVÁNÍ!
Nosit ochranu sluchu!
Celková hodnota vibrací
Celkové hodnoty vibrací (vektorový součet tří směrů), stanovené v souladu s EN 62841:
Řezání dřeva a_h,B : 1,3 m/s ^2
Nejistota K: : 1,5 m/s ^4
UPOZORNĚNÍ
Uvedené celkové hodnoty vibrací a uvedené hodnoty emisí hluku byly naměřeny pomocí standardizovaných zkušebních metod, a mohou být použity k porovnání jednoho elektrického nástroje s jiným.
Uvedené celkové hodnoty vibrací a uvedené hodnoty emisí hluku mohou být použity i pro předběžnému odhadu zatížení.
⚠️ VAROVÁNÍ!
Vibrace a hluk při skutečném použití elektrických nástrojů se od uvedených hodnot odchylují v závislosti na způsobu, jakým je elektrický nástroj používán, zejména typ zpracovávaného obrobku. Snažte se udržet zatížení vibracemi a hlukem tak nízké, jak je to jen možné. Příklady opatření ke snížení zatížení vibracemi je nošení rukavic při používání nástroje a omezení doby práce. Přitom se musí brát do úvahy všechny akce provozního cyklu (například časy kde je elektrický nástroj vypnut, a ty, u kterých je sice zapnutý, ale běží bez zatížení).
Bezpečnostní pokyny
Všeobecné bezpečnostní pokyny pro elektrické nástroje
VAROVÁNÍ!
Přečtěte si všechny bezpečnostní pokyny, pokyny, ilustrace a technické údaje, kterými je tento elektrický nástroj opatřen.
Nedodržení následných pokynů může způsobit zranění elektrickým proudem, požár a/nebo těžká zranění.
Uschovejte bezpečnostní pokyny a návody pro budoucnost.
Termín používaný v bezpečnostních pokynech „elektrický nástroj“ se vztahuje na elektrické nástroje napájené ze sítě (se síťovým vedením) nebo elektrické nástroje napájené akumulátorem (bez síťového vedení).
Bezpečnost práce na pracovním místě
1) Udržujte pracovní prostor v čistotě a dobře osvětlený. Nepořádek nebo neosvětlené pracovní prostory mohou vést k úrazům.
2) Nepracujte s elektrickým nástrojem ve výbušném prostředí, v přítomnosti hořlavých kapalin, plynů nebo prachu. Elektrické nástroje jsou zdrojem jiskření, které může zapálit prach nebo výpary.
3) Při práci s elektrickými nástroji udržujte děti a osoby v bezpečné vzdálenosti. Při rozptýlení můžete ztratit kontrolu nad elektrickým nástrojem.
Elektrická bezpečnost
1) Sít'ová zástrčka elektrického nástroje se musí hodit do zásuvky. Zástrčka nesmí být žádným způsobem měněna. Nepoužívejte rozbočovací zástrčky s uzemněnými elektrickými nástroji. Neupravené zástrčky a odpovídající zásuvky snižují riziko úrazu elektrickým proudem.
2) Vyhněte se kontaktu těla s uzemněnými povrchy, jako jsou potrubí, radiátory, sporáky a ledničky. Pokud je vaše tělo uzemněné, existuje zvýšené riziko úrazu elektrickým proudem.
3) Chraňte elektrické nástroje před deštěm nebo vlhkem. Proniknutí vody do elektrického nástroje zvyšuje riziko úrazu elektrickým proudem.
4) Nezneužívejte přípojné vedení k zavěšování nebo nošení elektrického nástroje nebo k vytáhnutí zástrčky ze zásuvky. Udržujte přípojné vedení daleko od tepla, oleje, ostrých hran nebo pohybujících se částí. Poškozená nebo spletená přípojná vedení zvyšují riziko úrazu elektrickým proudem.
5) Pokud pracujete s elektrickým nástrojem venku, používejte jen prodlužovací vedení vhodné i pro venkovní použití. Použití prodlužovacího vedení vhodného pro venkovní prostředí snižuje riziko úrazu elektrickým proudem.
6) Pokud je provoz elektrického nástroje ve vlhkém prostředí nevyhnutný, použijte proudový chránič. Použití proudového chrániče snižuje riziko úrazu elektrickým proudem.
Bezpečnost osob
1) Bud'te pozorní, sledujte, co děláte a používejte zdravý rozum při práci s elektrickým nástrojem. Nepoužívejte elektrický nástroj, jste-li unaveni nebo pod vlivem drog, alkoholu nebo léků. Chvíle nepozornosti při použití elektrického nástroje může vést k vážným zraněním.
2) Používejte osobní ochranné pomůcky a vždy noste ochranné brýle. Nošení osobních ochranných pomůcek, jako je protiprachová maska, neklouzavá bezpečnostní obuv, ochranná přilba nebo ochrana sluchu, v závislosti na povaze a použití elektrického nástroje, snižuje riziko zranění.
3) Zabraňte náhodnému spuštění.
Ujistěte se, že elektrický nástroj je vypnutý předtím, než jej připojíte k elektrické síti a/nebo akumulátoru, ho zvednete nebo přenášíte. Pokud přenášíte elektrický nástroj s prstem na spínači nebo zapnutý elektrický nástroj připojíte k napájení, může to vést k nehodám.
4) Před zapnutím elektrického nástroje odstraňte všechny seřizovací nástroje nebo klíč na šrouby. Nástroj nebo klíč, který ponecháte připevněn k otáčející se části elektrického nástroje, může vést ke zranění.
5) Vyhýbejte se nenormálnímu držení těla. Dbejte na správný postoj a udržujte za všech okolností rovnováhu. To umožňuje lepší ovladatelnost elektrického nástroje v neočekávaných situacích.
6) Noste vhodný oděv. Nenoste volný oděv nebo šperky. Udržujte své vlasy a oblečení mimo dosah pohybujících se částí. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se částmi.
7) Pokud lze instalovat zařízení pro odsávání a záchyt prachu, musí být připojeno a správně používáno.
Použití odsávání prachu může snížit nebezpečí týkající se prachu.
8) Neukolébejte se ve falešné bezpečnosti a nepřekračujte bezpečnostní pravidla pro elektrické nástroje, a to ani v případě, že jste se seznámili s elektrickým nástrojem při častém používání. Nedbalé jednání může vést k vážným zraněním během zlomků sekundy.
Upotřebení a zacházení s elektrickým nástrojem
1) Elektrický nástroj nepřetěžujte. Použijte pro svou práci určený typ elektrického nástroje. S pomocí vhodného elektrického nástroje pracujete lépe a bezpečněji v zadané oblasti výkonu.
2) Nepoužívejte elektrický nástroj, jehož spínač je vadný. Elektrický nástroj, které již není možné zapnout nebo vypnout, je nebezpečné a musí být opraveno.
3) Před jakýmkoliv seřizováním, výměnou nástrojových nástavců nebo před uložením nepoužívaného elektrického nástroje vytáhněte zástrčku ze zásuvky a/nebo odstraňte odnímatelný akumulátor. Toto preventivní opatření zabraňuje neúmyslnému spuštění elektrického nástroje.
4) Nepoužívané elektrické nástroje skladujte mimo dosah dětí. Nenechte osoby používat elektrický nástroj, pokud nejsou s ním obeznámeni nebo nečetli instrukce. Elektrické nástroje jsou nebezpečné, když jsou používány nezkušenými osobami.
5) Opatrujte elektrické nástroje a nástrojový nástavec s péčí. Zkontrolujte, zda pohyblivé dily bezvadně fungují a nezadírají se, zda dily nejsou prasklé nebo tak poškozené, že je narušena funkce elektrického nástroje. Poškozené dily nechte opravit před použitím elektrického nástroje. Mnoho nehod je způsobeno špatně udržovanými elektrickými nástroji.
6) Řezné nástroje udržujte ostré a čisté. Řádně udržované Řezné nástroje s ostrými Řeznými břity se méně zadírají a lépe se ovládají.
7) Používejte elektrický nástroj, příslušenství a nástrojové nástavce atd. v souladu s těmito pokyny.
Zohledněte pracovní podmínky a činnost, která má být provedena. Použití elektrického nástroje k jiné činnosti, než je určené použití, může vést k nebezpečným situacím.
8) Udržujte rukojeti a úchopy suché, čisté a bez oleje a tuku. Kluzké rukojeti a úchopy neumožňují bezpečnou obsluhu a ovládání elektrického nástroje v neočekávaných situacích.
Servis
1) Nechte elektrické nástroje opravovat jen od kvalifikovaného odborného personálu s použitím originálních náhradních dílů. Tím je zajištěno, že bezpečnost elektrického nástroje zůstane zachována.
- Bezpečnostní pokyny pro všechny pily
Proces řezání
1)
NEBEZPEČÍ! Nepřibližujte své ruce do oblasti řezání a k pilovému listu. Svou druhou
rukou držte přídavnou rukojeť nebo kryt motoru. Pokud obě ruce drží frézu, nemůže dojít ke zranění od pilového listu.
2) Nesahejte pod obrobek. Ochranný kryt vás nemůže ochránit před pilovým listem pod obrobkem.
3) Přizpůsobte hloubku řezu tloušťce obrobku. Pod obrobkem by měla být vidět méně než celá výška zubu.
4) Nikdy nedržte řezaný obrobek v ruce nebo na noze. Zajistěte obrobek na stabilním držáku.
Je důležité obrobek dobře upevnit, aby se minimalizovalo nebezpečí tělesného kontaktu, vzpríčení pilového listu nebo ztráty kontroly.
5) Elektrický nástroj držte jen za izolované rukojeti při provádění práce, kdy může nástrojový nástavec dojít do kontaktu se skrytými vodiči nebo s vlastním připojovacím vedením. Kontakt s vodičem pod napětím také vystaví kovové části elektrického nástroje pod napětí a vede k úrazu elektrickým proudem.
6) Při podélném řezání vždy používejte zarážku nebo přímé vodítko hran. To zlepšuje přesnost řezu a snižuje možnost zaseknutí pilového listu.
7) Vždy používejte pilové listy správné velikosti a správným upínacím otvorem (např. hvězdicového nebo kruhového tvaru). Pilové listy, které nesedí na montážní části pily, běží nepravidelně a vedou ke ztrátě kontroly.
8) Nikdy nepoužívejte poškozené nebo nesprávné podložky nebo šrouby pilového listu. Podložky a šrouby pilového listu jsou speciálně navrženy pro vaši pilu pro optimální výkon a provozní bezpečnost.
- Bezpečnostní pokyny pro ponorné pily s lištou
1) Před každým použitím zkontrolujte, zda se ochranný kryt bezvadně uzavírá. Pilu nepoužívejte, pokud se ochranný kryt nepohybuje volně a okamžitě pilový list neobklopí. Ochranný kryt nikdy nesvírejte ani neuvazujte tak; aby pilový list zůstal odkrytý. Pokud pila náhodou spadne, ochranný kryt se může ohnout. Ujistěte se, zda se ochranný kryt volně pohybuje a zda se při žádných úhlech a hloubkách řezu nedotýká pilového listu ani jiných dílů.
2) Zkontrolujte funkci a stav pružiny ochranného krytu. Pokud kryt a pružina nefungují správně, nechte pilu před použitím opravit. Poškozené díly, lepivé usazeniny nebo nahromaděné třísky způsobují, že ochranný kryt pracuje se zpožděním.
3) Ujistěte se, zda se základní deska pily při provádění „ponořovacího řezu“ nepohybuje. Pokud se pilový list pohybuje do stran, vede to k zablokování se a možná k zpětnému rázu.
4) Před položením pily na pracovní stůl nebo podlahu vždy dbejte na to, aby ochranný kryt zakrýval pilový list. Nechráněný dobíhající pilový list pohybuje pilou proti směru řezu a řeže, co mu stojí v cestě. Vezměte přitom prosím do úvahy dobu doběhu pilového listu.
- Další bezpečnostní pokyny pro všechny pily
Zpětný ráz – příčiny a odpovídající bezpečnostní pokyny
- Zpětný ráz je náhlá reakce v důsledku zaháknutí, zaseknutí nebo nesprávného nastavení pilového listu, která způsobí, že se pila nekontrolovaně zvedne a vyjede z obrobku směrem k obsluze;
- když se pilový list zachytí nebo vzpríčí v uzavírací mezeře pily, zablokuje se a síla motoru tlačí prístroj zpět směrem k obsluhující osobě;
- Pokud je pilový list v řezu zkroucený nebo vychýlený, mohou se zuby na zadním okraji pilového listu zachytit o povrch obrobku, což způsobí, že se pilový list vysune z pilové mezery a pila vyskočí zpět ve směru obsluhující osoby.
Zpětný ráz je následkem špatného nebo chybného používání pily. Je možno mu zamezit vhodnými preventivními bezpečnostními opatřeními, jak je popsáno dále.
1) Držte pilu pevně oběma rukama a dejte své paže do polohy, ve které můžete absorbovat síly zpětného rázu. Vždy se držte stranou pilového listu, nikdy nedávejte pilový list do přímky se svým tělem.
V případě zpětného rázu může kotoučová pila skočit dozadu, ale obsluhující osoba může ovládat síly zpětného rázu přijetím vhodných preventivních opatření.
2) Pokud se pilový list vzpríči nebo pokud prerušite práci, prístroj vypněte a pridržte jej v klidu, dokud se pilový list nezastaví. Nikdy se nepokoušejte odstranit pilu z obrobku nebo ji tahat dozadu, když se pilový list pohybuje, jinak může dojít ke zpětnému rázu. Zjistěte a odstraňte príčinu vzpríčení pilového listu.
3) Chcete-li znovu spustit pilu, která uvízla v obrobku, vycentrujte pilový list v mezeře pily a zkontrolujte, zda zuby pily nejsou zaháknuty v obrobku. Pokud se pilový list zasekne, může se po opětovném spuštění pily vysunout z obrobku nebo způsobit zpětný ráz.
4) Podepřete velké desky, aby se snížilo riziko zpětného rázu prostřednictvím vzpříčeného pilového listu. Velké desky se mohou prohýbat pod vlastní vahou. Desky musí být podepřeny na obou stranách, a to jak v blízkosti pilové mezery tak také na hraně.
5) Nepoužívejte tupé nebo poškozené pilové listy. Pilové listy s tupými nebo nesprávně vyrovnanými zuby způsobují zvýšené tření, vzpříčení pilového listu a zpětný ráz, pokud je pilová mezera příliš úzká.
6) Před řezáním utáhněte nastavení hloubky řezu a úhlu řezu. Pokud se nastavení během řezání změní, pilový list se může zaseknout a může dojít ke zpětnému rázu.
7) Bud'te obzvlástě opatrní při řezech do stávajících stěn nebo jiných oblastí, do kterých není vidět.
Ponořovací pilový list se může při rezání do skrytých předmětů zaseknout a způsobit zpětný ráz.
Doplňkové bezpečnostní pokyny pro všechny pily s klinovým rozrážečem
Funkce klínového rozrážeče
1) Použijte vhodný pilový list pro klínový rozrážeč. Aby klínový rozrážeč fungoval, musí být ostří pilového listu tenčí než klínový rozrážeč a šířka zubu musí být větší než tloušťka klínového rozrážeče.
2) Nastavte klinový rozrážeč podle popisu v tomto návodu k obsluze.
Nesprávné rozmístění, poloha a vyrovnání mohou znamenat, že klínový rozrážeč není účinný při zabránění zpětnému rázu.
3) Aby klinový rozrážeč fungoval, musí být v mezeře pily. Při krátkých řezech je klinový rozrážeč neúčinný při zabránění zpětnému rázu.
4) Nepracujte s pilou s ohnutým klínovým rozrážečem. I drobná porucha může zpomalit zavírání ochranného krytu.
Doplňující pokyny
■ Brusné kotouče nepoužívejte.
Používejte pouze pilové listy s průměry odpovídajícími nápisům na pile.
Při práci se dřevem nebo materiály, které produkují zdraví škodlivý prach, musí být přístroj připojen k vhodnému, vyzkoušenému odsávacímu zařízení.
Při řezání dřeva používejte protiprachovou masku.
■ Používejte pouze doporučené pilové listy.
Noste vždy ochranu sluchu.
Zabraňte přehřátí špiček pilových zubů.
Při řezání plastu se vyvarujte roztavení plastu.
Používejte správný pilový list pro řezaný materiál.
Používejte pouze pilové listy předepsané výrobcem, které, pokud jsou určeny pro řezání dřeva nebo podobných materiálů, splňují EN 847-1.
Nástroje smějí používat pouze vyškolení a zkušení lidé, kteří používání nástrojů ovládají.
Pilové listy s prasklým tělem je nutné vyřadit (opravy nejsou přípustné).
Používejte pouze pilové kotouče, jejichž otáčky jsou stejné nebo vyšší než otáčky uvedené na nástroji.
Pilové kotouče (symboly)
⚠️ VAROVÁNÍ!
Noste ochranné rukavice!
Noste ochranu dýchacích cest!
Noste ochranné brýle!
Nosit ochranu sluchu!
- Originální příslušenství/přídavné přístroje
Používejte pouze příslušenství a přídavné přístroje, které jsou specifikovány v návodu na obsluhu nebo jejichž montáž je kompatibilní s přístrojem.
Snížení vibrací a hluku
Omezte dobu používání, používejte provozní režimy se slabými vibracemi a málo hlučné a noste osobní ochranné pomůcky pro snížení účinků vibrací a hluku.
Následující opatření umožní snížit vibracemi a hlukem působená rizika:
Používejte výrobek pouze podle jeho účelu a jak je popsáno v těchto instrukcích.
Ujistěte se, že je výrobek bezvadný a je dobře udržován.
Používejte správné nástrojové nástavce pro tento výrobek a zajistěte, aby byly bezvadné.
Držte výrobek bezpečně za rukojeti/úchopové plochy.
Udržujte výrobek podle pokynů a dbejte o dostatečné mazání (je-li aplikovatelné).
Plánujte průběh svých prací tak, aby upotřebení výrobků s vysokou hodnotou vibrací bylo rozloženo na delší časové období.
Chování v nouzových případech
Seznamte se na základě tohoto návodu na obsluhu s použitím tohoto výrobku. Zapamatujte si bezpečnostní pokyny a bezpodmínečně se jich držte. To pomáhá vyhnout se rizikům a nebezpečím.
Vždy bud’te při používání výrobku pozorní, abyste nebezpečí zjistili včas a mohli jednat. Včasný zásah může zabránit vážnému zranění nebo poškození majetku.
Při vadné funkci ihned výrobek vypněte a odpojte ho od sítě. Nechte to kvalifikovanému odborníkovi zkontrolovat a, pokud je to nutné, opravit před opětovným uvedením do provozu.
Zbytková rizika
I když použijete tento výrobek obsluhujete podle předpisu, zůstává potenciální riziko pro zranění a poškození. Následující nebezpečí mohou kromě jiných nastat v souvislosti s konstrukcí a provedením tohoto výrobku:
Zdravotní poškození vyplývající z emise vibrací, je-li výrobek používán po delší dobu, nebo není správně používán a udržován.
Osobní a věcné škody způsobené vadným řeznými nástroji nebo náhlý dopad skrytého objektu během používání.
Nebezpečí zranění a věcné škody způsobené letícími objekty.
UPOZORNĚNÍ
Tento výrobek generuje během provozu elektromagnetické pole! Toto pole může za určitých okolností ovlivňovat aktivní nebo pasivní lékařské implantáty! Chcete-li snížit nebezpečí vážných nebo smrtelných úrazů, doporučujeme osobám s lékařskými implantáty, aby konzultovaly svého lékaře a výrobce zdravotnického implantátu před obsluhou výrobku!
⚠️ VAROVÁNÍ!
Výrobek vypněte, odpojte od sítě a nechte vychladnout před prováděním přizpůsobení!
Pilové listy mohou být ostré a během použití horké. Při manipulaci s pilovými listy vždy noste ochranné rukavice.
- Před uvedením do provozu
VAROVÁNÍ!
Výrobek vypněte, odpojte od sítě a nechte vychladnout před prováděním přizpůsobení!
- Namontujte/vyměňte pilový list
UPOZORNĚNÍ
Při tomto postupu umístěte základní desku na hranu pevné podpěry tak, aby bylo možné pilový list 14 spustit dolů.
Aktivujte blokování zapnut ^1 a zatlačte motorovou jednotku ^6 trochu dopředu.
Otevřete aretační páku 18.
Poté zatlačte motorovou jednotku 6
dopředu, dokud neuslyšite zacvaknutí zámku.
Uvolněte blokování zapnutí 1. Pohyb
motorové jednotky je blokován nahoru a dolů.
Upínací šroub/podložka 14a je nyní v montážním výřezu 14b.
Stiskněte aretaci vřetena 19 a uvolněte upínací šroub/podložku 14a pomocí klíče s vnitřním šestihranem 5.
Odejměte pilový list14.
Ujistěte se, že během montáže a demontáže zůstane přimontovaná příruba 24 namontovaná ve výrobě (obr. D).
Instalace pilového listu 14 v obráceném pořadí, jak je popsáno výše.
VAROVÁNÍ!
Směr otáčení pilového listu a výrobku se musí shodovat
Připojení odsávání trísek
UPOZORNĚNÍ
Při dlouhodobém opracování dřeva a zejména při práci na materiálech, které vytvářejí zdraví nebezpečný prach, připojte výrobek k externímu odsávání prachu vhodnému pro daný materiál.
Zkontrolujte správné upevnění odsávání prachu.
Dodržujte i návod na obsluhu zařízení na odsávání prachu.
Dodržujte ve vaší zemi platné předpisy pro zpracovávané materiály.
Volitelně nasad'te adaptér pro vyhazování třísek 7 pro odsávání prachu na vyhazovač třísek 17.
K odsávací hadici připojte schválené odsávání prachu a třísek.
Zkontrolovat funkci ochranného krytu
UPOZORNĚNÍ
Při tomto postupu umístěte základní desku na hranu pevné podpěry tak, aby bylo možné pilový list 14 spustit dolů.
Aktivujte blokování zapnut ^1 a spust'te výrobek dolů.
Zkontrolujte, zda se pilový lis14 dře o ochranný kryt a zda se samočinně vrátí do výchozí polohy.
Provoz
Zapnutí/vypnutí napájení
Zapnutí
Aktivujte blokování zapnut ^1 a držte jej v této poloze.
Spustte vypínač Zap/Vyp 2. Po spuštění výrobku můžete uvolnit blokování zapnutí 1.
Vypnout
Uvolněte vypínač Zap/Vyp2.
Nastavení hloubky řezu (hloubka ponoření)
Uvolněte šroub přestavování hloubky řezu 12. Posuňte doraz na stupnici hloubky řezu 13 na požadovanou hloubku řezu:
Vodicí lišta Značení
bez vodící lišty A
s vodicí lištou B
Šroub přestavování hloubky řezu 12 opět utáhněte.
UPOZORNĚNÍ
Přizpůsobte hloubku řezu tloušťce obrobku. Pod obrobkem by měla být vidět méně než celá výška zubu.
Nastavte úhel řezu (úhel pokosu)
Uvolněte 2 nastavovací kolečka pro úhel řezu 11.
Natočte motor do požadovaného úhlu řezu.
Znovu utáhněte nastavovací kolečka pro úhel řezu 11.
UPOZORNĚNÍ
Pokud se nastavení úhlu řezu změnilo na 0° nebo 45°, můžete jej znovu upravit pomocí šroubů pro jemné nastavení 8 a 8a.
Všimněte si linie řezu
Na stole pily 9 jsou vyraženy označení linie řezu 9a pro 0° a 45°.
Referenčními body pro to jsou nakloněné plochy.
Připojte vodicí lištu
■ S vodicí lištou 21 můžete provádět rovné řezy.
UPOZORNĚNÍ
Vodicí lišty ^21 mají ochranu proti třískám (černý prýžový břit). Před prvním řezem je nutné seřídit ochranu proti třískám. Umístěte vodicí lištu na obrobek. Nastavte hloubku řezu cca 10 mm. Zapněte výrobek a vedťe jej rovnoměrně a mírným tlakem ve směru řezu.
Excentrické šrouby
Excentrické šrouby 10 slouží k nastavení přesnosti uložení pilového stolu 9 na vodicí kolejnici 21.
Utáhněte excentrické šrouby ^10 , abyste minimalizovali vůli mezi výrobkem a vodicí lištou ^21 .
Pracovní pokyny
Při manipulaci nebo práci s výrobkem vždy používejte ochranné rukavice.
⚠ OPATRNĚ! RIZIKO ÚRAZŮ PERSONÁLU A POŠKOZENÍ VLASTNICTVÍ!
Při manipulaci s pilovým listem noste rukavice. Tak se vyhnete řezným zraněním.
Nepoužívejte tupé, prasklé, ohnuté nebo poškozené pilové listy.
Před řezáním zkontrolujte, zda obrobek neobsahuje skryté cizí předměty, jako jsou hřebíky nebo šrouby. Odstraňte je.
Vždy používejte vhodný pilový list.
Upevněte obrobek pomocí upínacích zařízení na pracovní stůl.
Na řezání aplikujte pouze tolik tlaku, kolik je právě nutné. Přílišný tlak může způsobit, že se pilový list ohne a zlomí.
Pokud se pilový list během používání zablokuje, výrobek okamžitě vypněte. Pilový řez rozevřete a pilový list opatrně vytáhněte.
Při práci vždy stůjte bokem k výrobku.
Zajistěte dostatečně větrání pracovního místa.
Při práci se vyvarujte nadměrného namáhání výrobku.
- Řezání (bez vodící lišty)
Pravoúhlé řezání
Držte výrobek pevně oběma rukama za rukojeti 3 15.
Zapněte výrobek (viz „Zapnutí a vypnutí“).
Umístěte výrobek přední částí stolu pily 9 na obrobek.
Sklopte motor dolů a mírným tlakem režte dopředu - nikdy dozadu.
Pokosové řezy až 45°
Nastavte úhel řezu (viz "Nastavení úhlu řezu (úhel pokosu)").
Držte výrobek pevně oběma rukama za rukojeti 3 15.
Zapněte výrobek (viz „Zapnutí a vypnutí“).
Umístěte výrobek přední částí stolu pily 9 na obrobek.
Sklopte motor dolů a mírným tlakem řežte dopředu - nikdy dozadu.
Ponořovací řezy
Při provádění "ponorného řezu", který není prováděn v pravém úhlu, zajistěte základní desku pily proti bočnímu posunutí. Pohyb do strany může vést k zaseknutí pilového listu a zpětnému rázu.
Nastavte požadovanou hloubku ponoření (viz "Nastavení hloubky řezu (hloubka ponoření)").
Vložte výrobek na obrobek.
Vyhněte se zpětnému rázu a umístěte zadní hranu proti dorazu. (viz "Ponorné pily s vodicí lištou").
Zapněte výrobek (viz „Zapnutí a vypnutí“).
Držte výrobek pevně oběma rukama za rukojeti 3 15 a otočte jej.
UPOZORNĚNÍ
Označení šířky řezu 16 na boční straně ochranného krytu ukazuje přední a zadní bod řezu 165 mm pilového listu při maximální hloubce řezu. To platí jak pro ponorné řezy s vodicí lištou 21, tak pro ponorné řezy bez vodicí lišty.
- Řezání (s vodicí lištou)
Pravoúhlé řezání s vodicí lištou
Vložte vodicí lištu ^21 s prvky z pěnové gumy na obrobek.
Umístěte výrobek s drážkou 20 na vodicí lištu 21.
Zapněte výrobek (viz „Zapnutí a vypnutí“).
Držte výrobek pevně oběma rukama za rukojeti 3 15 a otočte jej.
Pokosové řezy až 45°
Vložte vodicí lištu21 s prvky z pěnové gumy na obrobek.
Umístěte výrobek s drážkou20 na vodicí lištu 21.
Nastavte úhel řezu (viz "Nastavení úhlu řezu (úhel pokosu)").
Držte výrobek pevně oběma rukama za rukojeti 3 15.
Zapněte výrobek (viz „Zapnutí a vypnutí“).
Umístěte výrobek přední částí stolu pily 9 na obrobek.
Sklopte motor dolů a mírným tlakem řežte dopředu - nikdy dozadu.
Ponorné pily s vodicí lištou
Vložte vodicí lištu 21 s prvky z pěnové gumy na obrobek.
Umístěte výrobek s drážkou20 na vodicí lištu 21.
Nastavte požadovanou hloubku ponoření (viz "Nastavení hloubky řezu (hloubka ponoření)").
Umístěte zadní okraj k dorazu (pokud možno) na nějaký doraz.
Zapněte výrobek (viz „Zapnutí a vypnutí“).
Držte výrobek pevně oběma rukama za rukojeti 3 15 a otočte jej.
UPOZORNĚNÍ
Označení šířky řezu 16 na boční straně ochranného krytu ukazuje přední a zadní bod řezu 165 mm pilového listu při maximální hloubce řezu. To platí jak pro ponorné řezy s vodicí lišťou 21, tak pro ponorné řezy bez vodicí lišťy.
Další aplikace nejsou povoleny.
- Čištění a péče
⚠️ VAROVÁNÍ!
Výrobek vypněte, odpojte od sítě a nechte vychladnout před prováděním kontroly, údržby nebo čisticích prací!
Čištění
Dávejte pozor na to, aby dovnitř výrobku nepronikly žádné kapaliny.
Udržujte výrobek stále čistý, suchý a zbavený oleje nebo mazacích tuků. Po každém použití a před uskladněním odstraňte prach.
Pravidelné řádné čištění pomáhá zajistit bezpečné používání a prodlužuje životnost výrobku.
Výrobek čistěte suchou utěrkou. Pro těžce přístupná místa použijte měkký kartáč.
Odstraňte hlavně nečistoty a prach z ventilačních otvorů hadrem a měkkým kartáčem.
Větrací otvory musí být vždy volné.
UPOZORNĚNÍ
Nepoužívejte žádné chemické, alkalické, abrazivní nebo jiné agresivní čisticí nebo dezinfekční prostředky k čištění výrobku, neboť ty mohou poškodit jeho povrchy.
Údržba
Výrobek je bezúdržbový.
Zkontrolujte výrobek a díly příslušenství (např. pilové listy), před a po každém použití na opotřebení a poškození. Případně je nahradťe za nové, jak je popsáno v tomto návodu na obsluhu.
Dodržujte při tom technické požadavky (viz „Technické údaje“).
Zkontrolujte kryty a ochranná zařízení z hlediska poškození a na správné uložení. V případě potřeby je vyměňte.
Vyměňte tupý, ohnutý nebo jinak poškozený pilový list.
UPOZORNĚNÍ
Náhradní díly, které nejsou uvedeny (jako např. uhlíkové kartáče, vypínač), lze objednat prostřednictvím našich call center.
Oprava
Uvnitř výrobku nejsou žádné díly, které mohou být opravovány uživatelem. Obratře se na kvalifikovaného odborníka, abyste nechali výrobek zkontrolovat a opravit.
Skladování
Očistěte výrobek (viz „Čištění“).
Výrobek a jeho příslušenství skladujte na temném, suchém, nezamrzajícím a dobře větraném místě.
Uchovávejte výrobek stále na místě nedostupném pro děti.
Transport
- Chraňte výrobek před údery a silnými vibracemi, které nastávají zejména během přepravy ve vozidlech.
Zajistěte výrobek proti sklouznutí a převrhnutí.
Zlikvidování
Obal se skládá z ekologických materiálů, které můžete zlikvidovat prostřednictvím místních sběren recyklovatelných materiálů.
Při třídění odpadu se řídte podle označení obalových materiálů zkratkami (a) a čísly (b), s následujícím významem: 1–7: umělé hmoty / 20–22: papír a lepenka / 80–98: složené látky.
Výrobek a obalové materiály jsou recyklovatelné, zlikvidujte je odděleně pro lepší odstranění odpadu. Logo Triman platí jen pro Francii.
O možnostech likvidace vysloužilých zařízení se informujte u správy vaší obce nebo města.
V zájmu ochrany životního prostředí vysloužilý výrobek nevyhazujte do domovního odpadu, ale předejte k odborné likvidaci. O sběrnách a jejich otevíracích hodinách se můžete informovat u příslušné správy města nebo obce.
Záruka
Výrobek byl vyroben s nejvyšší pečlivostí podle přísných kvalitativních směrnic a před odesláním prošel výstupní kontrolou. V případě závad máte možnost uplatnění zákonných práv vůči prodejci. Vaše práva ze zákona nejsou omezena naší níže uvedenou zárukou.
Na tento artikl platí 3 záruka od data zakoupení. Záruční lhůta začíná od data zakoupení. Uschovejte si dobře originál pokladní stvrzenky. Tuto stvrzenku budete potřebovat jako doklad o zakoupení.
Pokud se do 3 let od data zakoupení tohoto výrobku vyskytne vada materiálu nebo výrobní vada, výrobek Vám – dle našeho rozhodnutí – bezplatně opravíme nebo vyměníme. Tato záruka zaniká, jestliže se výrobek poškodí, neodborně použil nebo neobdržel pravidelnou údržbu.
Záruka platí na vady materiálu a výrobní vady. Tato záruka se nevztahuje na díly výrobku podléhající opotřebení (např. na baterie), dále na poškození křehkých, choulostivých dílů, např. vypínačů, akumulátorů nebo dílů zhotovených ze skla.
Postup v případě uplatňování záruky
Pro zajištění rychlého zpracování Vašeho případu se říd’te následujícími pokyny:
Pro všechny požadavky si připravte pokladní stvrzenku a číslo artiklu (IAN 385146_2107) jako doklad o zakoupení.
Číslo artiklu najdete na typovém štítku, gravuře, titulní stránce návodu (vlevo dole) nebo na nálepce na zadní nebo spodní straně.
V případě poruch funkce nebo jiných závad nejdříve kontaktujte, telefonicky nebo e-mailem, v následujícím textu uvedené servisní oddělení.
Výrobek registrovaný jako vadný potom můžete s přiloženým dokladem o zakoupení (pokladní stvrzenkou) a údaji k závadě a kdy k ní došlo, bezplatně zaslat na adresu servisu, která Vám byla sdělena.
Servis
Servis Česká republika
Tel.: 800600632
E-Mail: owim@lidl.cz
ES prohlášení o shodě
ES PROHLÁŠENÍO SHODĚ
| IAN: | 385146_2107 |
| Identifikace produktu: | PARKSIDE Ponorná pila s ližtou |
| Číslo modelu: | HG09159 |
Výše popsany předmět prohlášení je ve shodě s příslušnými harmonizačními právními předpisy Unle:
| Directive 2006/42/EC |
| Directive 2014/30/EU |
| Directive 2011/65/EU |
Odkazy na příslušné harmonizované normy, které byly použity, nebo na jiné technické specifikace, na jejich základě se shoda prohlašuje:
| Č. / Časti |
| Directive 2006/42/EC |
| EN 62841-1:2015 |
| EN 62841-2-5:2014 |
| Directive 2014/30/EU |
| EN IEC 55014-1:2021 |
| EN IEC 55014-2:2021 |
| EN IEC 61000-3-2:2019+A1:2021 |
| EN 61000-3-3:2013+A1:2019 |
Předmět výše uvedeného prohlášení je v souladu se směrnici Evropského parlamentu a Rady 2011/65/EU ze dne 8. června 2011 o omezení použivání některých nebezpečných látek v elektrických a elektronických zařízeních:
| Č. / Části |
| Směrnice 2011/65/EU |
| EN IEC 63000:2018 |
Držitel technické dokumentace: OWIM GmbH & Co.KG
Podepsáno za a jménem:
Toto prohlášeního shodě se výšává na výhradní odpovědnost výrobce.
Překlad původního prohlásento shodě
Neckarsulm
Místo
20.12.2021
Datum
Benjamin Steeb
Managing Director
eepa. E-dha
ppa.Jens Buchheim
Použité výstražné upozornenia a symboly ...... Strana 121
Úvod. Strana 121
Rozsah dodávky. Strana 122
Technické údaje ...... Strana 123
Bezpečnostné upozornenia ...... Strana 124
Zníženie vibrácií a hluku. Strana 130
Zvyškové riziká. Strana 130
Excentrické skrutky ...... Strana 133
Čistenie a starostlivost' Strana 135
Čistenie Strana 135
Údržba. Strana 136
Oprava Strana 136
Skladovanie .... Strana 136
Preprava. Strana 136
Likvidácia.... Strana 136
Záruka Strana 137
Číslo modelu HG09159
zástrčka VDE
HG09159-BS
zástrčka BS
Menovité napätie 230 V\~, 50 Hz
(striedavý prúd)
Menovitá spotreba 1200 W
Menovité otáčky na
vol'nobehu n_0 5200 min ^-1
Hodnoty emisií hluku
Hodnota hluku sa meria podl'a EN 62841.
výkonu L_WA : 100 dB(A)
Neistota K_WA : 3 dB
⚠️ VÝSTRAHA!
Noste ochranu sluchu!
Elektrická bezpečnost'
Tým sa zabezpečí zachovanie bezpečnosti elektrického náradia.
NEBEZPEČENSTVO! Rukami nezasahujte do priestoru pílenia ani blízko pilového
Pílové kotúče (symboly)
⚠️ VÝSTRAHA!
Noste ochranné rukavice!
Noste ochranu dýchacích ciest!
Noste ochranné okuliare!
Noste ochranu sluchu!
Pred revíziou, údržbou alebo čistením vypnite produkt, odpojte od napájania a nechajte ho vychladnúť!
- Čistenie
Číslo modelu: HG09159
