| Marke | Parkside |
| Modell | PTSS 1200 D2 |
| Kategorie | Tauchsäge |
| Nennspannung | 230 V~, 50 Hz |
| Leistungsaufnahme | 1200 W |
| Leerlaufdrehzahl | 5200 min⁻¹ |
| Sägeblattdurchmesser | 165 mm |
| Sägeblattbohrung | 20 mm |
| Schnitttiefe max. (90°) | 56 mm |
| Schnitttiefe max. (45°) | 42 mm |
| Schnitttiefe max. mit Führungsschiene | 51 mm (90°) / 37 mm (45°) |
| Schnittwinkel | 0° bis 45° |
| Schutzklasse | II (Doppelisolierung) |
| Schalldruckpegel (LpA) | 89 dB(A) |
| Schallleistungspegel (LWA) | 100 dB(A) |
| Vibration (Holzsägen) | 1,3 m/s² |
| Geeignete Materialien | Massivholz, Spanplatten, Kunststoffe, Leichtbaustoffe |
| Hauptfunktionen | Längsschnitte, Querschnitte, Tauchschnitte, Schrägschnitte bis 45°, Verwendung mit Führungsschiene |
| Mitgeliefertes Zubehör | 2 Führungsschienen (180 mm und 700 mm), Verbindungsstück, Späneauswurfadapter, 2 Inbusschlüssel, 1 Sägeblatt 165 mm/24 Zähne |
| Sicherheit | Schutzhaube, Trennmesser, Spindelarretierung, Einschaltsperre, Doppelisolierung |
| Wartung | Reinigung mit trockenem Tuch und weicher Bürste; keine aggressiven Reinigungsmittel verwenden |
| Garantie | 3 Jahre |
| Kundendienst Frankreich | Tel. 0800904879, E-Mail: owim@lidl.fr |
Häufig gestellte Fragen - PTSS 1200 D2 PARKSIDE
Benutzerfragen zu PTSS 1200 D2 PARKSIDE
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Tauchsäge kostenlos im PDF-Format! Finden Sie Ihr Handbuch PTSS 1200 D2 - PARKSIDE und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. PTSS 1200 D2 von der Marke PARKSIDE.
BEDIENUNGSANLEITUNG PTSS 1200 D2 PARKSIDE
Bedienungs- und Sicherheitshinweise
Originalbetriebsanleitung
GB IE
PLUNGE SAW
DE/AT/CH Bedienungs- und Sicherheitshinweise Seite 5
Verwendete Warnhinweise und Symbole...... Seite 6
Einleitung Seite 6
Bestimmungsgemäße Verwendung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 7
Lieferumfang. Seite 7
Teilebeschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 7
Technische Daten Seite 8
Sicherheitshinweise Seite 9
Allgemeine Sicherheitshinweise für Elektrowerkzeuge. Seite 9
Sicherheitshinweise für alle Sägen. Seite 11
Sicherheitshinweise für Tauchsägen. Seite 12
Weitere Sicherheitshinweise für alle Sägen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 13
Zusätzliche Sicherheitshinweise für alle Sägen mit Spaltkeil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Ergänzende Anweisungen.... Seite 14
Originalzubehör/-zusatzgeräte Seite 14
Vibrations- und Geräuschminderung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 15
Verhalten im Notfall . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 15
Restrisiken. Seite 15
Vor der Inbetriebnahme.... Seite 16
Sägeblatt montieren/wechseln . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 16
Spanabsaugung anschließen. Seite 16
Funktion der Schutzhaube prüfen. Seite 17
Betrieb Seite 17
Ein-/Ausschalten. Seite 17
Schnitt-Tiefe einstellen (Tauchtiefe).... Seite 17
Schnittwinkel einstellen (Gehrungswinkel) Seite 17

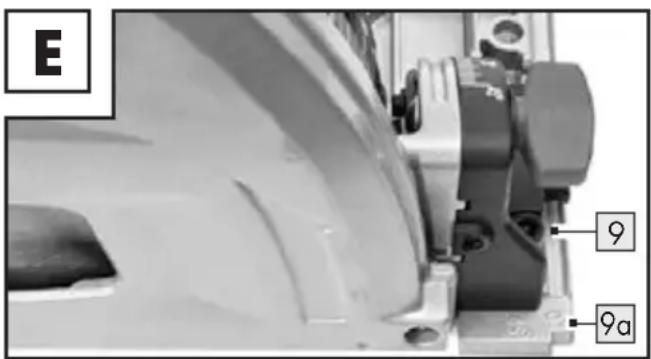

Schnittlinie beachten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 17

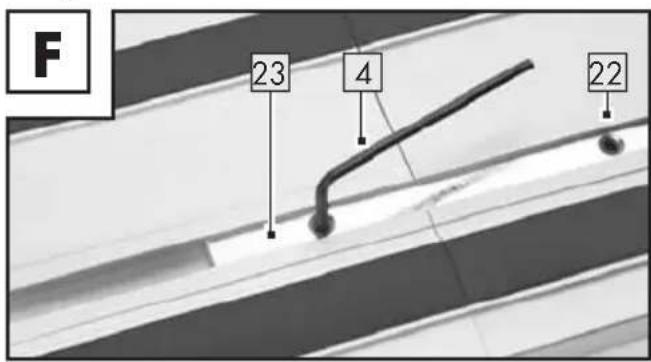

Führungsschiene verbinden Seite 18
Exzenterschrauben. Seite 18
Arbeitshinweise...... Seite 18
Sägen (ohne Führungsschiene) Seite 19
Sägen (mit Führungsschiene) Seite 19
Reinigung und Pflege Seite 20
Reinigung Seite 20
Wartung. Seite 21
Reparatur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 21
Lagerung Seite 21
Transport.... Seite 21
Entsorgung Seite 21
Garantie Seite 22
Abwicklung im Garantiefall . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 22
Service Seite 22
EU-Konformitätserklärung Seite 23
| Verwendete Warnhinweise und SymboleIn dieser Bedienungsanleitung, auf der Verpackung und auf dem Typenschild werden die folgenden Warnhinweise verwendet: | |||
  | Lesen Sie die Bedienungsanleitung. | Schalten Sie das Produkt aus, trennen Sie es vom Stromnetz und lassen Sie das Produkt abkühlen, bevor Sie Anpassungen, Wartungs- oder Reinigungsarbeiten durchführen oder wenn das Produkt nicht verwendet wird. | |
 | Warn- und Sicherheitshinweise beachten! | Schutzklasse II (Doppelisolierung) | |
 | Risiko eines elektrischen Schlags! Wechselstrom/-spannung | ||
 | Das CE-Zeichen bestätigt Konformität mit den für das Produkt zutreffenden EU-Richtlinien. | ||
TAUCHSÄGE
Einleitung
Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.
Bestimmungsgemäße Verwendung
Diese Tauchsäge (nachfolgend „Produkt“ oder „Elektrowerkzeug“ genannt) eignet sich zum Sägen von Längs- und Querschnitten im Tauchsägeschnitt mit fester Auflage in folgende Materialien:
Vollholz
Spanplatten
Kunststoff
Leichtbaustoffe
Das Bearbeiten von Eisenmetallen ist nicht zulässig.
Das Produkt kann wahlweise mit den mitgelieferten Führungsschienen – ausschließlich für die dazu beschriebenen Schnitttechniken – benutzt werden.
Andere Verwendungen oder Veränderungen des Produkts gelten als nicht bestimmungsgemäß und können zu Risiken wie Lebensgefahr, Verletzungen und Beschädigungen führen. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Das Produkt ist ausschließlich für den privaten Gebrauch bestimmt. Das Produkt ist nicht für den gewerblichen Einsatz oder für ähnliche Einsatzbereiche bestimmt.
Beachten Sie alle anwendbaren lokalen Sicherheitsvorschriften, Normen und Verordnungen. Die Verwendung von lärmenden Elektrowerkzeugen kann gemäß nationalen oder lokalen Vorschriften nur zu bestimmten Zeiten erlaubt sein.
Lieferumfang
WARNING!
Das Produkt und die Verpackungsmaterialien sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!
1 Tauchsäge
1 Sägeblatt 165 mm/24 Zähne (montiert)
2 Führungsschienen
1 Verbindungselement
1 Spanauswurfadapter
2 Innensechskantschlüssel
1 Bedienungsanleitung
Teilebeschreibung
Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Produkts vertraut.
1 Einschaltsperre
2 Ein-/Aus-Schalter
3 Handgriff
4 Innensechskantschlüssel (klein)
5 Innensechskantschlüssel (groß)
6 Motoreinheit
7 Spanauswurfadapter
8 Feinjustierschrauben für 0°-Schnittwinkel
8aFeinjustierschraube für 45°-Schnittwinkel
9 Sägetisch
9a Schnittlinien-Markierung
10Exzenterschraube (x2)
11 Einstellrad für Schnittwinkeleinstellung (x2)
12Schnitt-Tiefenverstellung
13 Schnitt-Tiefenskala
14 Sägeblatt
14aSpannschraube/Unterlegscheibe
14b Montageausschnitt
15 Zusatzhandgriff
16Schnittbreitemarkierung
17Spanauswurf (drehbar)
18 Festellhebel für Sägeblattwechsel
19Spindelarretierung
20 Nut für Führungsschiene
21 Führungsschiene
22 Madenschrauben
23 Verbindungselement

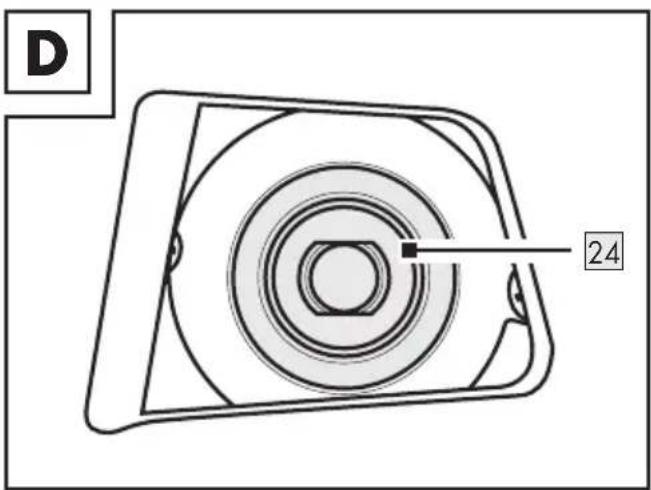

24 Flansch (werkseitig montiert)
Technische Daten
Tauchsäge PTSS 1200 D2
Modellnummer HG09159
VDE-Stecker
HG09159-BS
BS-Stecker
Bemessungsspannung 230 V\~, 50 Hz
(Wechselstrom)
Bemessungsaufnahme 1200 W
Bemessungsleerlauf-
drehzahl n_0 5200 min ^-1
Sägeblattaufnahme ∅ 20 mm
Sägeblattdurchmesser ∅ 165 mm
Stammblattdicke 1,5 mm
Zahnstärke 2,6 mm
Maximale Schnitt-Tiefe 56 mm bei
90° Gehrungswinkel/
42 mm bei
45° Gehrungswinkel/
mit Führungssschiene
minus 5 mm
Schutzklasse II (Doppelisolierung)
Zubehör 2 Führungsschienen:
180 mm
700 mm
Geräuschemissionswert
Messwert für Geräusch ermittelt entsprechend
EN 62841. Der A-bewertete Geräuschpegel des
Elektrowerkzeugs beträgt typischerweise:
Schalldruckpegel L_pA : 89 dB(A)
Unsicherheit K_pA : 3 dB
Schallleistungspegel L WA : 100 dB(A)
Unsicherheit K_WA : 3 dB
WARNUNG!
Gehörschutz tragen!
Schwingungsgesamtwert
Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 62841:
Sägen von Holz a_h,B : 1,3 m/s ^2
Unsicherheit K: : 1,5 m/s²
HINWEIS
Die angegebenen Schwingungs-gesamtwerte und die angegebenen Geräuschemissionswerte sind nach einem genormten Prüfverfahren gemessen worden und können zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden.
Die angegebenen Schwingungsgesamtwerte und die angegebenen Geräuschemissionswerte können auch zu einer vorläufigen Einschätzung der Belastung verwendet werden.
⚠️ WARNING!
Die Schwingungs- und Geräuschemissionen können während der tatsächlichen Benutzung des Elektrowerkzeugs von den Angabewerten abweichen, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, insbesondere, welche Art von Werkstück bearbeitet wird.
Versuchen Sie, die Belastung durch Vibrationen und Geräusche so gering wie möglich zu halten. Beispielhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigen (beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet aber ohne Belastung läuft).
Sicherheitshinweise
Allgemeine Sicherheitshinweise für Elektrowerkzeuge
WARNUNG!
Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) oder auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).
Arbeitsplatzsicherheit
1) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
2) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden.
Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
3) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei
Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren.
Elektrische Sicherheit
1) Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
2) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
3) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
4) Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.
5) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungsleitungen, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungsleitung verringert das Risiko eines elektrischen Schlages.
6) Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.
Sicherheit von Personen
1) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen.
2) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Risiko von Verletzungen.
3) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
4) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil des Elektrowerkzeugs befindet, kann zu Verletzungen führen.
5) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht.
Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
6) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
7) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, sind diese anzuschließen und richtig zu verwenden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.
8) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.
Verwendung und Behandlung des Elektrowerkzeugs
1) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
2) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
3) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteeinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.
4) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
5) Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeuges reparieren.
Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
6) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
7) Verwenden Sie Elektrowerkzeug, Einsatzwerkzeug, Einsatzwerkzeuge usw. entsprechend diesen
Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
8) Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und
Fett. Rutschige Griffe und Grifflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.
Service
1) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.
- Sicherheitshinweise für alle Sägen
Sägeverfahren
1)
GEFAHR! Kommen Sie mit Ihren Händen nicht in den Sägebereich und an das
Sägeblatt. Halten Sie mit Ihrer zweiten Hand den Zusatzgriff oder das Motorgehäuse. Wenn beide Hände die Säge halten, können diese vom Sägeblatt nicht verletzt werden.
2) Greifen Sie nicht unter das
Werkstück. Die Schutzhaube kann Sie unter dem Werkstück nicht vor dem Sägeblatt schützen.
3) Passen Sie die Schnitt-Tiefe an die Dicke des Werkstücks an. Es sollte weniger als eine volle Zahnhöhe unter dem Werkstück sichtbar sein.
4) Halten Sie das zu sägende Werkstück niemals in der Hand oder über dem Bein fest. Sichern Sie das Werkstück an einer stabilen Aufnahme. Es ist wichtig, das Werkstück gut zu befestigen, um die Gefahr von Körperkontakt, Klemmen des Sägeblattes oder Verlust der Kontrolle zu minimieren.
5) Fassen Sie das Elektrowerkzeug nur an den isolierten Griffflächen an, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder die eigene Anschlussleitung treffen kann. Kontakt mit einer spannungsführenden Leitung setzt auch die Metallteile des Elektrowerkzeugs unter Spannung und führt zu einem elektrischen Schlag.
6) Verwenden Sie beim Längsschneiden immer einen Anschlag oder eine gerade Kantenführung. Dies verbessert die Schnittgenauigkeit und verringert die Möglichkeit, dass das Sägeblatt klemmt.
7) Verwenden Sie immer Sägeblätter in der richtigen Größe und mit passender Aufnahmebohrung (z. B. sternförmig oder rund). Sägeblätter, die nicht zu den Montageteilen der Säge passen, laufen unrund und führen zum Verlust der Kontrolle.
8) Verwenden Sie niemals beschädigte oder falsche Sägeblatt-Unterlegscheiben oder -schrauben.
Die Sägeblatt-Unterlegscheiben und -schrauben wurden speziell für Ihre Säge konstruiert, für optimale Leistung und Betriebssicherheit.
- Sicherheitshinweise für Tauchsägen
1) Überprüfen Sie vor jeder Benutzung, ob die Schutzhaube einwandfrei schließt. Verwenden Sie die Säge nicht, wenn die Schutzhaube nicht frei beweglich ist und das Sägeblatt nicht sofort umschließt. Klemmen oder binden Sie die Schutzhaube niemals so fest, dass das Sägeblatt freiliegt. Wenn die Säge versehentlich fallen gelassen wird, kann die Schutzhaube verbogen werden. Vergewissern Sie sich, dass die Schutzhaube frei beweglich ist und weder das Sägeblatt noch andere Teile berührt, und zwar in allen Winkeln und Schnitttiefen.
2) Überprüfen Sie die Funktion und den Zustand der Feder für die Schutzhaube. Lassen Sie die Säge vor dem Gebrauch warten, wenn Schutzhaube und Feder nicht einwandfrei arbeiten. Beschädigte Teile, klebrige Ablagerungen oder Anhäufungen von Spänen lassen die Schutzhaube verzögert arbeiten.
3) Vergewissern Sie sich, dass sich die Grundplatte der Säge nicht verschiebt, wenn Sie einen „Tauchschnitt“ durchführen. Wenn sich das Sägeblatt seitlich verschiebt, führt dies zu einer Blockierung und möglicherweise zu einem Rückschlag.
4) Achten Sie immer darauf, dass die Schutzhaube das Sägeblatt abdeckt, bevor Sie die Säge auf die Werkbank oder den Boden legen. Ein ungeschütztes, nachlaufendes Sägeblatt bewegt die Säge entgegen der Schnittrichtung und sägt, was ihm im Weg ist. Beachten Sie dabei die Nachlaufzeit des Sägeblatts.
- Weitere Sicherheitshinweise für alle Sägen
Rückschlag – Ursachen und entsprechende Sicherheitshinweise
- Ein Rückschlag ist die plötzliche Reaktion infolge eines hakenden, klemmenden oder falsch ausgerichteten Sägeblattes, die dazu führt, dass eine unkontrollierte Säge abhebt und sich aus dem Werkstück heraus in Richtung der Bedienperson bewegt;
- wenn sich das Sägeblatt in dem sich schließenden Sägespalt verhakt oder verklemmt, blockiert es, und die Motorkraft schlägt das Gerät in Richtung der Bedienperson zurück;
- wird das Sägeblatt im Sägeschnitt verdreht oder falsch ausgerichtet, können sich die Zähne der hinteren Sägeblattkante in der Oberfläche des Werkstücks verhaken, wodurch sich das Sägeblatt aus dem Sägespalt herausbewegt und die Säge in Richtung der Bedienperson zurückspringt.
Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs der Säge. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden.
1) Halten Sie die Säge mit beiden Händen fest und bringen Sie Ihre Arme in eine Stellung, in der Sie die Rückschlagkräfte abfangen können. Halten Sie sich immer seitlich des Sägeblattes, nie das Sägeblatt in eine Linie mit Ihrem Körper bringen. Bei einem Rückschlag kann die Kreissäge rückwärts springen, jedoch kann die Bedienperson durch geeignete Vorsichtsmaßnahmen die Rückschlagkräfte beherrschen.
2) Falls das Sägeblatt verklemmt oder Sie die Arbeit unterbrechen, schalten Sie die Säge aus und halten Sie sie im Werkstoff ruhig, bis das Sägeblatt zum Stillstand gekommen ist. Versuchen Sie nie, die Säge aus dem Werkstück zu entfernen oder sie rückwärts zu ziehen, solange das Sägeblatt sich bewegt, sonst kann ein Rückschlag erfolgen.
Ermitteln und beheben Sie die Ursache für das Verklemmen des Sägeblattes.
3) Wenn Sie eine Säge, die im Werkstück steckt, wieder starten wollen, zentrieren Sie das Sägeblatt im Sägespalt und überprüfen Sie, ob die Sägezähne nicht im Werkstück verhakt sind. Klemmt das Sägeblatt, kann es sich aus dem Werkstück heraus bewegen oder einen Rückschlag verursachen, wenn die Säge erneut gestartet wird.
4) Stützen Sie große Platten ab, um das Risiko eines Rückschlags durch ein klemmendes Sägeblatt zu vermindern. Große Platten können sich unter ihrem Eigengewicht durchbiegen. Platten müssen auf beiden Seiten abgestützt werden, sowohl in der Nähe des Sägespalts als auch an der Kante.
5) Verwenden Sie keine stumpfen oder beschädigten Sägeblätter. Sägeblätter mit stumpfen oder falsch ausgerichteten Zähnen verursachen durch einen zu engen Sägespalt eine erhöhte Reibung, Klemmen des Sägeblattes und Rückschlag.
6) Ziehen Sie vor dem Sägen die Schnitt-Tiefen und Schnittwinkeleinstellungen fest.
Wenn sich während des Sägens die Einstellungen verändern, kann sich das Sägeblatt verklemmen und ein Rückschlag auftreten.
7) Seien Sie besonders vorsichtig beim Sägen in bestehende Wände oder andere nicht einsehbare Bereiche.
Das eintauchende Sägeblatt kann beim Sägen in verborgene Objekte blockieren und einen Rückschlag verursachen.
- Zusätzliche Sicherheitshinweise für alle Sägen mit Spaltkeil
Funktion des Spaltkeils
1) Verwenden Sie das für den Spaltkeil passende Sägeblatt. Damit der Spaltkeil wirkt, muss das Stammblatt des Sägeblatts dünner als der Spaltkeil sein und die Zahnbreite mehr als die Spaltkeildicke betragen.
2) Justieren Sie den Spaltkeil wie in dieser Betriebsanleitung beschrieben. Falsche Abstände, Position und Ausrichtung können der Grund dafür sein, dass der Spaltkeil einen Rückschlag nicht wirksam verhindert.
3) Damit der Spaltkeil wirken kann, muss er sich im Sägespalt befinden. Bei kurzen Schnitten ist der Spaltkeil unwirksam beim Verhindern eines Rückschlags.
4) Betreiben Sie die Säge nicht mit verbogenem Spaltkeil. Bereits eine geringe Störung kann das Schließen der Schutzhaube verlangsamen.
Ergänzende Anweisungen
■ Verwenden Sie keine Schleifscheiben.
■ Verwenden Sie nur Sägeblätter mit Durchmessern entsprechend den Aufschriften auf der Säge.
Beim Bearbeiten von Holz oder Materialien, bei denen gesundheitsgefährdender Staub entsteht, ist das Gerät an eine passende, geprüfte Absaugvorrichtung anzuschließen.
■ Tragen Sie beim Sägen von Holz eine Staubschutzmaske.
■ Verwenden Sie nur empfohlene Sägeblätter.
■ Tragen Sie immer einen Gehörschutz.
■ Vermeiden Sie ein Überhitzen der Sägezahnspitzen.
■ Vermeiden Sie beim Sägen von Kunststoff ein Schmelzen des Kunststoffs.
■ Verwenden Sie das richtige Sägeblatt entsprechend dem zu sägenden Werkstoff.
■ Verwenden Sie nur vom Hersteller festgelegte Sägeblätter, die, falls sie zum Schneiden von Holz oder ähnlichen Werkstoffen vorgesehen sind, EN 847-1 entsprechen.
■ Werkzeuge dürfen nur von ausgebildeten und erfahrenen Personen, die den Umgang mit Werkzeugen beherrschen, benutzt werden.
Kreissägeblätter mit gerissenen Körpern müssen ausgemustert werden (Instandsetzung ist nicht zulässig).
■ Verwenden Sie nur Sägeblätter, deren Drehzahl gleich oder höher als die auf dem Werkzeug angegebene Drehzahl ist.
Kreissägeblätter (Symbole)
⚠️ WARNING!
Schutzhandschuhe tragen!
Atemschutz tragen!
Schutzbrille tragen!
Gehörschutz tragen!
Originalzubehör/- zusatzgeräte
Benutzen Sie nur Zubehör und Zusatzgeräte, die in der Bedienungsanleitung angegeben sind bzw. deren Aufnahme mit dem Gerät kompatibel ist.
Vibrations- und Geräuschminderung
Begrenzen Sie die Benutzungszeit, verwenden Sie vibrations- und geräuscharme Betriebsarten und tragen Sie persönliche Schutzausrüstung, um Vibrations- und Geräuschauswirkungen zu reduzieren.
Die folgenden Maßnahmen helfen, vibrations- und geräuschbedingte Risiken zu mindern:
■ Verwenden Sie das Produkt nur gemäß seinem bestimmungsgemäßen Gebrauch und wie in diesen Anweisungen beschrieben.
■ Stellen Sie sicher, dass das Produkt einwandfrei und gut gewartet ist.
■ Verwenden Sie die richtigen Einsatzwerkzeuge für dieses Produkt und stellen Sie sicher, dass diese einwandfrei sind.
■ Halten Sie das Produkt sicher an den Handgriffen/Grifflächen fest.
Warten Sie das Produkt entsprechend den Anweisungen und sorgen Sie für ausreichende Schmierung (wenn anwendbar).
Planen Sie Ihren Arbeitsablauf so, dass die Verwendung von Produkten mit hohem Vibrationswert auf einen längeren Zeitraum verteilt ist.
- Verhalten im Notfall
Machen Sie sich anhand dieser Bedienungsanleitung mit der Benutzung dieses Produkts vertraut. Prägen Sie sich die Sicherheitshinweise ein und halten Sie sich unbedingt daran. Dies hilft, Risiken und Gefahren zu vermeiden.
Seien Sie bei der Nutzung dieses Produkts immer aufmerksam, damit Sie Gefahren frühzeitig erkennen und handeln können. Rasches Einschreiten kann schwere Verletzungen und Sachschäden vermeiden.
Schalten Sie das Produkt bei Fehlfunktionen umgehend aus und trennen Sie es vom Netz. Lassen Sie dieses von einer qualifizierten Fachkraft überprüfen und gegebenenfalls instand setzen, bevor Sie es wieder in Betrieb nehmen.
Restrisiken
Auch wenn Sie dieses Produkt vorschriftsmäßig bedienen, bleibt ein potenzielles Risiko für Personen- und Sachschäden bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Produkts unter anderem auftreten:
Gesundheitsschäden, die aus Vibrationsemissionen resultieren, falls das Produkt über einen längeren Zeitraum benutzt, nicht ordnungsgemäß geführt und gewartet wird.
- Personen- und Sachschäden hervorgerufen durch defekte Schneidwerkzeuge oder plötzlichen Einschlag eines verdeckten Objekts während des Gebrauchs.
Verletzungsgefahr und Sachschäden verursacht durch fliegende Objekte.
HINWEIS
Dieses Produkt erzeugt während des Betriebs ein elektromagnetisches Feld! Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen! Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor das Produkt bedient wird!
⚠️ WARNING!
Schalten Sie das Produkt aus, trennen Sie es vom Stromnetz und lassen Sie das Produkt abkühlen, bevor Sie Anpassungen durchführen!
⚠ VORSICHT! VERLETZUNGSGEFAHR!
Sägeblätter können scharf sein und während des Gebrauchs heiß werden. Tragen Sie stets Schutzhandschuhe, wenn Sie mit Sägeblättern hantieren.
● Vor der Inbetriebnahme
WARNUNG!
Schalten Sie das Produkt aus, trennen Sie es vom Stromnetz und lassen Sie das Produkt abkühlen, bevor Sie Anpassungen durchführen!
- Sägeblatt montieren/wechseln
HINWEIS
Positionieren Sie die Bodenplatte für diesen Vorgang am Rande einer festen Auflage, sodass das Sägeblatt 14 abgesenkt werden kann.
Betätigen Sie die Einschaltspere 1 und drücken Sie die Motoreinheit 6 etwas nach vorne.
Öffnen Sie den Feststellhebe ^18 . Drücken Sie anschließend die Motoreinheit ^6 so lange nach vorne, bis die Blockierung hörbar einrastet. Lassen Sie die Einschaltssperre ^1 los. Die Bewegung der Motoreinheit wird nach oben und unten blockiert.
Die Spannschraube/Unterlegscheibe ^14a befindet sich nun im Montageausschnitt ^14b .
Drücken Sie die Spindelarretierung 19 und öffnen Sie mit dem Innensechskantschlüssel 5 die Spannschraube/Unterlegscheibe 14a.
Sägeblatt 14 abnehmen.
Achten Sie darauf, dass der werkseitig montierte Flansch 24 beim Ein- und Ausbau montiert bleibt (Abb. D).
Einbau des Sägeblattes ^14 in umgekehrter Reihenfolge wie beschrieben vornehmen.
⚠️ WARNING!
Drehrichtung von Sägeblatt und Produkt muss übereinstimmen
Spanabsaugung anschließen
HINWEIS
Schließen Sie bei längerem Bearbeiten von Holz und insbesondere wenn Materialien bearbeitet werden, bei denen gesundheitsgefährdende Stäube entstehen, das Produkt an eine für das Material geeignete externe Staubabsaugvorrichtung an. Kontrollieren Sie die korrekte Befestigung der Staubabsaugung. Beachten Sie auch die Bedienungsanleitung der Staubabsaugvorrichtung. Beachten Sie in Ihrem Land gültige Vorschriften für die zu bearbeitenden Materialien.
- Stecken Sie wahlweise den Spanauswurf-adapter 7 zur Staubabsaugung auf den Spanauswurf 17.
- Schließen Sie eine zugelassene Staub- und Spanabsaugung an.
● Funktion der Schutzhaube prüfen
HINWEIS
Positionieren Sie die Bodenplatte für diesen Vorgang am Rande einer festen Auflage, sodass das Sägeblatt 14 abgesenkt werden kann.
- Betätigen Sie die Einschaltspere 1 und senken Sie das Produkt ab. - Prüfen Sie, ob das Sägeblatt 14 an der Schutzhaube schleift und ob es sich selbstständig wieder in die Ausgangsposition bewegt.
Betrieb
Ein-/Ausschalten
Einschalten
- Betätigen Sie die Einschaltspere 1 und halten Sie sie in dieser Position. - Betätigen Sie den Ein-/Aus-Schalter 2. Nachdem das Produkt angelaufen ist, können Sie die Einschaltspere 1 wieder loslassen.
Ausschalten
■ Lassen Sie den Ein-/Aus-Schalter ^2 los.
● Schnitt-Tiefe einstellen (Tauchtiefe)
Lösen Sie die Schraube der Schnitt-Tiefenverstellung ^12 . Schieben Sie den Anschlag bis zur gewünschten Schnitt-Tiefe an der Schnitt-Tiefenskala ^13 :
Führungsschiene Markierung
ohne Führungsschiene A
mit Führungsschiene B
Ziehen Sie die Schraube der Schnitt-Tiefenverstellung 12 wieder fest.
HINWEIS
Passen Sie die Schnitt-Tiefe an die Dicke des Werkstücks an. Es sollte weniger als eine volle Zahnhöhe unter dem Werkstück sichtbar sein.
● Schnittwinkel einstellen (Gehrungswinkel)
Lösen Sie die 2 Einstellräder für den Schnittwinkel [11].
■ Schwenken Sie den Motor in den gewünschten Schnittwinkel.
Ziehen Sie die Einstellräder für den Schnittwinkel 11 wieder fest.
HINWEIS
Sollte sich die Schnittwinkeleinstellung für 0° bzw. 45° verstellt haben, können Sie diese mit den Feinjustierschrauben 8 und 8a wieder nachjustieren.
● Schnittlinie beachten
Auf dem Sägetisch 9 sind Schnittlinien-Markierungen 9a für 0° und 45° eingeprägt.
Bezugspunkte hierzu sind die Schrägflächen.
Führungsschiene verbinden
Mit der Führungsschiene 21 können Sie gerade Schnitte durchführen.
HINWEIS
Die Führungsschienen ^21 besitzen einen Spanreißschutz (schwarze Gummilippe). Der Spanreißschutz muss vor dem ersten Schnitt angepasst werden. Legen Sie die Führungsschiene auf ein Werkstück. Stellen Sie eine Schnitt-Tiefe von ca. 10 mm ein. Schalten Sie das Produkt ein und führen Sie es gleichmäßig und mit leichtem Schub in Schnittrichtung.
Exzenterschrauben
- Die Exzenterschrauben 10 sind zur Einstellung der Passgenauigkeit des Sägetisches 9 an die Führungsschiene 21 vorgesehen. - Ziehen Sie die Exzenterschrauben 10 an, um das Spiel zwischen Produkt und Führungsschiene 21 zu minimieren.
Arbeitshinweise
⚠ VORSICHT! VERLETZUNGSRISIKO!
Tragen Sie immer Schutzhandschuhe, wenn Sie das Produkt handhaben oder damit arbeiten.
⚠ VORSICHT! RISIKO VON PERSONEN- UND SACHSCHÄDEN!
Tragen Sie beim Hantieren mit dem Sägeblatt Handschuhe. So vermeiden Sie Schnittverletzungen.
Verwenden Sie keine stumpfen, rissigen, verbogenen oder beschädigten Sägeblätter.
Prüfen Sie vor dem Sägen das Werkstück auf verborgene Fremdkörper wie Nägel oder Schrauben. Entfernen Sie diese.
Setzen Sie stets das passende Sägeblatt ein.
Sichern Sie das Werkstück mit Hilfe von Spannvorrichtungen an der Werkbank.
Wenden Sie nur soviel Druck an, wie zum Sägen gerade notwendig ist. Bei übermäßigem Druck kann das Sägeblatt verbiegen und brechen.
Schalten Sie das Produkt sofort aus, wenn das Sägeblatt verklemmt.
Spreizen Sie den Sägeschnitt und ziehen Sie das Sägeblatt vorsichtig heraus.
Stellen Sie sich beim Arbeiten immer seitlich zum Produkt.
Sorgen Sie für eine Belüftung des Arbeitsplatzes.
Vermeiden Sie die Überbeanspruchung des Produkts während der Arbeit.
Sägen (ohne Führungsschiene)
Rechtwinkliges Sägen
Halten Sie das Produkt mit beiden Händen an den Griffen 3 15 fest.
- Schalten Sie das Produkt ein (siehe „Ein- und ausschalten“).
Setzen Sie das Produkt mit dem vorderen Teil des Sägetisches 9 auf das Werkstück.
Schwenken Sie den Motor nach unten und sägen Sie mit mäßigem Druck nach vorne – niemals nach hinten.
Gehrungsschnitte bis 45°
Stellen Sie den Schnittwinkel ein (siehe „Schnittwinkel einstellen (Gehrungswinkel)“).
Halten Sie die Produkt mit beiden Händen an den Griffen 3 15 fest.
Schalten Sie das Produkt ein (siehe „Ein- und ausschalten“).
Setzen Sie das Produkt mit dem vorderen Teil des Sägetisches 9 auf das Werkstück.
Schwenken Sie den Motor nach unten und sägen Sie mit mäßigem Druck nach vorne – niemals nach hinten.
Tauchschnitte
Sichern Sie bei einem „Tauchschnitt“, der nicht rechtwinklig ausgeführt wird, die Grundplatte der Säge gegen seitliches Verschieben. Ein seitliches Verschieben kann zum Klemmen des Sägeblattes und damit zum Rückschlag führen.
Stellen Sie die gewünschte Tauchtiefe ein (siehe „Schnitt-Tiefe einstellen (Tauchtiefe)“).
■ Setzen Sie das Produkt auf das Werkstück.
Vermeiden Sie einen Rückschlag und legen Sie die hintere Kante an einen Anschlag an. (siehe „Tauchsägen mit Führungsschiene“).
Schalten Sie das Produkt ein (siehe „Ein- und ausschalten“).
Halten Sie das Produkt mit beiden Händen an den Griffen 3 15 fest und schwenken Sie es.
HINWEIS
Die Schnittbreitemarkierung 16 an der Seite der Schutzhaube zeigt den vorderen und hinteren Schnittpunkt eines 165-mm-Sägeblattes, bei maximaler Schnitt-Tiefe. Dies gilt sowohl für Tauchschnitte mit Führungsschiene 21 als auch für Tauchschnitte ohne Führungsschiene.
Sägen (mit Führungsschiene)
Rechtwinkliges Sägen mit Führungsschiene
■ Setzen Sie die Führungsschiene ^21 mit den Moosgummielementen auf das Werkstück.
- Setzen Sie das Produkt mit der Nut20 auf die Führungsschiene 21.
■ Schalten Sie das Produkt ein (siehe „Ein- und ausschalten“).
Halten Sie das Produkt mit beiden Händen an den Griffen 3 15 fest und schwenken Sie das Produkt.
Gehrungsschnitte bis 45°
- Setzen Sie die Führungsschiene ^21 mit den Moosgummielementen auf das Werkstück.
- Setzen Sie das Produkt mit der Nut ^20 auf die Führungsschiene ^21 .
Stellen Sie den Schnittwinkel ein (siehe „Schnittwinkel einstellen (Gehrungswinkel)“).
Halten Sie das Produkt mit beiden Händen an den Griffen 3 15 fest. - Schalten Sie das Produkt ein (siehe „Ein- und ausschalten“).
Setzen Sie das Produkt mit dem vorderen Teil des Sägetisches 9 auf das Werkstück.
Schwenken Sie den Motor nach unten und sägen Sie mit mäßigem Druck nach vorne - niemals nach hinten.
Tauchsägen mit Führungsschiene
Setzen Sie die Führungsschiene ^21 mit den Moosgummielementen auf das Werkstück.
Setzen Sie das Produkt mit der Nut20 auf die Führungsschiene 21.
Stellen Sie die gewünschte Tauchtiefe ein (siehe „Schnitt-Tiefe einstellen (Tauchtiefe)“).
■ Legen Sie die hintere Kante (soweit wie möglich) an einen Anschlag an.
Schalten Sie das Produkt ein (siehe „Ein- und ausschalten“).
Halten Sie das Produkt mit beiden Händen an den Griffen 3 | 15 fest und schwenken Sie das Produkt.
HINWEIS
Die Schnittbreitemarkierung ^16 an der Seite der Schutzhaube zeigt den vorderen und hinteren Schnittpunkt eines 165-mm-Sägeblattes, bei maximaler Schnitt-Tiefe. Dies gilt sowohl für Tauchschnitte mit Führungsschiene ^21 als auch für Tauchschnitte ohne Führungsschiene.
Weitere Anwendungen sind nicht zulässig.
● Reinigung und Pflege
⚠️ WARNING!
Schalten Sie das Produkt aus, trennen Sie es vom Stromnetz und lassen Sie das Produkt abkühlen, bevor Sie Inspektions-, Wartungs- oder Reinigungsarbeiten durchführen!
Reinigung
Achten Sie darauf, dass keine Flüssigkeiten in das Innere des Produkts gelangen.
Halten Sie das Produkt stets sauber, trocken und frei von Öl oder Schmierfetten. Entfernen Sie Staub nach jedem Gebrauch und vor der Lagerung.
- Regelmäßige ordentliche Reinigung hilft einen sicheren Gebrauch sicherzustellen und verlängert die Lebensdauer des Produkts.
■ Reinigen Sie das Produkt mit einem trockenen Tuch. Verwenden Sie für schwer zugängliche Stellen eine weiche Bürste.
Entfernen Sie insbesondere Schmutz und Staub von den Lüftungsöffnungen mit einem Tuch und einer weichen Bürste.
Lüftungsöffnungen müssen immer frei sein.
HINWEIS
Verwenden Sie keine chemischen, alkalischen, schmirgelnde oder andere aggressive Reinigungs- oder Desinfektionsmittel, um das Produkt zu reinigen, da diese die Oberflächen beschädigen können.
Wartung
Das Produkt ist wartungsfrei.
Überprüfen Sie das Produkt und Zubehörteile (z. B. Sägeblätter) vor und nach jeder Benutzung auf Verschleiß und Beschädigungen. Tauschen Sie diese gegebenenfalls wie in dieser Bedienungsanleitung beschrieben gegen neue aus.
Beachten Sie dabei die technischen Anforderungen (siehe „Technische Daten“).
Überprüfen Sie Abdeckungen und Schutzeinrichtungen auf Beschädigungen und korrekten Sitz. Tauschen Sie diese gegebenenfalls aus.
Wechseln Sie ein stumpfes, verbogenes oder anderweitig beschädigtes Sägeblatt aus.
HINWEIS
Nicht aufgeführte Ersatzteile (wie z. B. Kohlebürsten, Schalter) können Sie über unsere Callcenter bestellen.
Reparatur
Im Inneren dieses Produkts befinden sich keine Teile, die vom Benutzer repariert werden können. Wenden Sie sich an eine qualifizierte Fachkraft, um das Produkt überprüfen und instand setzen zu lassen.
Lagerung
■ Reinigen Sie das Produkt (siehe „Reinigung“).
Lagern Sie das Produkt und dessen Zubehör an einem dunklen, trockenen, frostfreiem und gut belüftetem Ort.
Lagern Sie das Produkt stets an einem für Kinder unzugänglichen Ort.
Transport
Schützen Sie das Produkt gegen Schläge und starke Vibrationen, die insbesondere beim Transport in Fahrzeugen auftreten.
Sichern Sie das Produkt gegen Verrutschen und Kippen.
Entsorgung
Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.
Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1-7: Kunststoffe / 20-22: Papier und Pappe / 80-98: Verbundstoffe.
Das Produkt und die Verpackungsmaterialien sind recyclebar, entsorgen Sie diese getrennt für eine bessere Abfallbehandlung. Das Triman-Logo gilt nur für Frankreich.
Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.
Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszeiten können Sie sich bei Ihrer zuständigen Verwaltung informieren.
Garantie
Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.
Sie erhalten auf dieses Produkt 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.
Tritt innerhalb von 3 Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.
Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und daher als Verschleißteile angesehen werden können oder Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.
Abwicklung im Garantiefall
Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:
Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (IAN 385146_2107) als Nachweis für den Kauf bereit.
Die Artikelnummer entnehmen Sie bitte dem Typenschild, einer Gravur, auf dem Titelblatt Ihrer Bedienungsanleitung (unten links) oder als Aufkleber auf der Rück- oder Unterseite des Produkts.
Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail.
Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden.
Service
DE Service Deutschland
Tel.: 0800 5435 111
E-Mail: owim@lidl.de
AT Service Österreich
Tel.: 0800 292726
E-Mail: owim@lidl.at
CH Service Schweiz
Tel.: 0800562153
E-Mail: owim@lidl.ch
EU-Konformitätserklärung
EU-KONFORMITÄTSERKLÄRUNG
| IAN: | 385146_2107 |
| Produkt-Identifikation: | PARKSIDE Tauchsäge |
| Modellnummer: | HG09159 |
Der oben beschriebene Gegenstand der Erklärung erfüllt die einschlägigen Harmonisierungsrechtsvorschriften der Union:
| Richtlinie 2006/42/EG |
| Richtlinie 2014/30/EU |
| Richtlinie 2011/65/EU |
Verweise auf die verwendeten einschlägigen harmonisierten Normen oder Verweise auf die anderen technischen Spezifikationen, in Bezug auf welche Konformität erklärt wird:
| Nr. / Teile |
| Richtlinie 2006/42/EG |
| EN 62841-1:2015 |
| EN 62841-2-5:2014 |
| Richtlinie 2014/30/EU |
| EN IEC 55014-1:2021 |
| EN IEC 55014-2:2021 |
| EN IEC 61000-3-2:2019+A1:2021 |
| EN 61000-3-3:2013+A1:2019 |
Der Gegenstand der oben beschriebenen Erklärung steht im Einklang mit der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten:
| Nr. / Teile |
| Richtlinie 2011/65/EU |
| EN IEC 63000:2018 |
Person, die die technische Dokumentation aufbewahrt: OWIM GmbH & Co.KG
Unterzeichnet für und im Namen von:
OWIM GmbH & Co. KG Stiftsbergstraße 1 D-74167 Neckarsulm Deutschland
Diese Konformitätserklärung wird unter der alleinigen Verantwortung des Herstellers ausgestellt.
Übersetzung der Original-Konformitätserklärung
Neckarsulm
Ort
20.12.2021
Datum
benjamin Steeb
Managing Director
OWIM GmbH & Co. KG Stiftsbergstraße 1 D-74167 Neckarsulm Germany
OWIM GmbH & Co. KG Stiftsbergstraße 1 D-74167 Neckarsulm Allemagne
E-Mail: owim@lidl.nl
BE Service België
Tel.: 080071011
Tel.: 80023970 (Luxemburg)
E-Mail: owim@lidl.be
CE
OWIM GmbH & Co. KG Stiftsbergstraße 1 D-74167 Neckarsulm Duitsland
OWIM GmbH & Co. KG Stiftsbergstraße 1 D-74167 Neckarsulm Niemcy
OWIM GmbH & Co. KG Stiftsbergstraße 1 D-74167 Neckarsulm Německo
OWIM GmbH & Co. KG Stiftsbergstraße 1 D-74167 Neckarsulm Nemecko
OWIM GmbH & Co. KG Stiftsbergstraße 1 D-74167 Neckarsulm Alemania
| Nr. / dele |
| Direktiv 2011/65/EU |
| EN IEC 63000:2018 |
OWIM GmbH & Co. KG Stiftsbergstraße 1 D-74167 Neckarsulm Tyskland
OWIM GmbH & Co. KG Stiftsbergstraße 1 D-74167 Neckarsulm Germania
OWIM GmbH & Co. KG Stiftsbergstraße 1 D-74167 Neckarsulm, Németország
OWIM GmbH & Co. KG Stiftsbergstraße 1 D-74167 Neckarsulm Nemčija
Za izdajo te izjave o skladnosti je odgovoren izključno proizvajalec.
