Produkttype	Affugter
Mærke	Toyotomi
Model	TDC1416
Affugtningskapacitet	16 L/dag (ved 30°C, 80% RF)
Strømforsyning	220-240 V ~ / 50 Hz
Strømforbrug	260 W
Kølemiddel	R290 (75 g)
GWP (Global Warming Potential)	3
Vægt	12 kg
Driftstemperaturområde	7°C - 35°C
Mål (ca.)	Ikke angivet i manualen, kompakt bærbar model
Støjniveau	Lav (stille tilstand)
Hovedfunktioner	Affugtning, automatisk afrimning, justerbar hygrostat, timer 1-24 t, stille tilstand, luftspjældsvingning
Vandafledning	Aftagelig vandbeholder (bakke) eller kontinuerlig afløb via slange (indvendig diameter 10 mm)
Luftfilter	Vaskbart, rengøring med støvsuger eller varmt vand og mildt rengøringsmiddel
Vedligeholdelse og rengøring	Tag stikket ud før rengøring; rengør filteret regelmæssigt; rengør vandbeholderen med koldt eller lunkent vand uden opløsningsmidler
Sikkerhed	Brændbart kølemiddel R290; automatisk stop ved fuld bakke; vandstandsdetektering; overbelastningsbeskyttelse
Reservedele og reparationsmuligheder	Reparationer af autoriseret værksted; gennembor ikke kølekredsløbet; brug af dele overensstemmende med producentens specifikationer
Garanti	24 måneder (begrænset garanti); udelukker skader som følge af forkert brug eller uautoriseret reparation
Generel information	Overholder europæiske standarder; naturligt kølemiddel; må ikke bruges udendørs eller på badeværelser; hold 20 cm afstand omkring enheden

Ofte stillede spørgsmål - TDC1416 Toyotomi

Hvorfor tænder apparatet ikke?

Kontrollér, at strømkablet er tilsluttet en 220-240 V stikkontakt. Sørg for, at vandbeholderen er korrekt placeret og ikke er fuld (indikatoren 'beholder fuld' blinker). Hvis omgivelsestemperaturen er under 7°C eller over 35°C, starter enheden ikke.

Hvordan rengøres luftfilteret?

Åbn indtagsgitteret, tag filteret ud. Sug støv forsigtigt med en støvsuger. Hvis filteret er meget snavset, vask det i varmt vand med et mildt rengøringsmiddel, skyl og tør helt, før det sættes på plads igen.

Hvordan tømmes vandbeholderen?

Tryk let på siderne af beholderen med begge hænder, tag den forsigtigt ud, tøm vandet, og sæt den derefter på plads ved at trykke fast. Sørg for, at den er korrekt placeret, så niveausensoren fungerer.

Kan jeg bruge kontinuerlig afløb?

Ja, sæt en plastslange (indvendig diameter 10 mm) i afløbsåbningen på mellempladen bag beholderen. Placer slangen med et fald for at muliggøre kontinuerlig dræning.

Hvad gør jeg, hvis apparatet larmer?

Kontrollér, at enheden står på en stabil og vandret overflade. Sørg for, at luftfilteret ikke er tilstoppet. Hvis støjen fortsætter, kontakt et autoriseret værksted.

Hvordan indstilles det ønskede fugtighedsniveau?

Tryk på fugtighedsindstillingsknappen (normalt med et dråbesymbol eller 'Humidity'). Brug + eller - knapperne til at vælge mellem 40% og 80% i trin på 5%. Displayet blinker under indstillingen og vender tilbage til normal visning efter 5 sekunder.

Hvad betyder indikatoren 'beholder fuld'?

Denne indikator lyser, når vandbeholderen er fuld eller forkert placeret. Tøm beholderen eller juster den korrekt. Apparatet stopper automatisk og afgiver 15 bip for at advare.

Hvordan bruges timeren?

Når apparatet er slukket, tryk på timer-knappen for at programmere automatisk start (1 til 24 t). Når det er tændt, tryk for at programmere automatisk sluk. Indstil tiden med + eller - knapperne.

Virker automatisk afrimning?

Ja, mellem 7°C og 12°C varer afrimningen 30 minutter; mellem 12°C og 20°C varer den 45 minutter. Apparatet suspenderer affugtningen i denne periode.

Hvilke sikkerhedsforanstaltninger er vigtige med R290-gas?

R290 er brændbart. Gennembor ikke kølekredsløbet. Placer apparatet i et rum på mindst 4 m², væk fra antændelseskilder. Enhver reparation skal udføres af en certificeret fagmand. Brug ikke apparatet i et lukket rum.

BRUGSANVISNING TDC1416 Toyotomi

Apparatet er fyldt med brændbar R290-gas.

Læs brugermanualen, før du anvender apparatet.

Læs installationsmanualen, før du installerer apparatet.

Laes servicemanualen, for du reparer apparatet.

BEMAERK

• Læs davon brugsvejledning grundigt før apparatet tages i brug, og gem den til senere brug.
• Installer kun denen enched, nar den er i overensstemmelse med lokale/nationale bestemmelser, vedtægter og standarder.
• Dette produit er beregnet til at blive brugt som en affugter i private hjem og er kun egnet til brug i tøre omgivelser, under normale husstandsforhold, indendørs i stue, kokken og garage.
• Placer IKKE affugteren på badeværelseller andre steder, hvor det er sandsyn-ligt, at vand kan sprojtes på affugteren.
• Tilslut altid dette produit til en enfaset stikkontakt på 220-240 V / ~50 Hz.
• Hvis ikke instruktionerne følges, kan det medføre, at garantien ophæves på denne enched.
• Følg producentens instrukserøje, hvad angår anvendelsen og reparationser!

Traef venligst følgende sikkerhedsforanstaltninger, nar du anvender encheden:

1. Frakobl strømkablet før enheden ren-gores eller opbevares.
2. Apparaterne kan anvendes indendors, men/DDke i vaskerum.
3. Placer IKKE encheden tæt på varmeskabende encheder eller iærheden afbrændbare eller farlige materialer.
4. Placer ALDRIG dine fingre eller genstande i indsugnings-ller udledningskanalerne.
5. Sid og stå IKKE på encheden.
6. Bortskaf vand, der samles i beholderen, after behov.
7. Anvend IKKE affugteren i et lukket omrade, sasom i et skab, da dette kan forarsage ildebrand.
8. Anvend IKKE encheden i nærheden af fodevarer, kunstgenstande eller videnskabelige materialer.
9. Monter aflobsrnrned ad haelndingen for at sikre at kondenseret vand kan dranes uafbrudt.
10. Hvis strømkabet beskadiges, skal det erstattes af producenten eller af en person med tilsvarende kvalifikation for at undgå risiko.
11. Apparatet skal placeres sà strømstkket er tilgængeligt.
12. Hold venligst 20~cm afstand mellem enheden og væggen aller andre genstande for at sikre luftcirkulation.
13. Apparatet skal monteres i overensstemmelse med lokale og nationale elforordninger.
14. Apparatet må ikke anvendes i öffentlig transport.
15. Dette apparat kan anvendes af børn på 8år erller øeldre og personer med reducERet fysisk, sansemæssig uller mental kapacitet uller personer utden kendskab uller erfaring, hvis de er blevet givet opsyn uller instruktion i anvendel

sen af apparatet på en sikker在这方面 og forstår de forbundne risici. Børn på ilke lege med apparatet. Rengøring og brugervedligeholdelse pågressive udføres af børn øden opsyn.

1. Børn bør holds under opsyn for at sikre, at de/DDke leger med apparatet.
2. Apparater, der er tydeligt beskadiget, ma ikke anvendes.

ADVARSEL

Specifikke oplysninger vedrørende apparater med R290 kølemiddelsgas:

• Apparatet er fyldt med brændbar R290-gas.
  R290 er et kolemiddelsgas, der overholder de europaeiske miljodirektiver. Dette er et naturligt kolemiddel (propan), der nikke er giftig, er Eden ozonnedbrydende egenskaber og har en meget lav global opvarmningspotentiale (GWP = 3)
• Lav IKKE hul på nogen del af kølemiddel-kredsløbet.
• Anvend IKKE metoder til at fremskynde afrimningsprocessen eller til rengøring andre end dem, der anbefales af producenten.
• Apparatet bør opbevares i et værse uden antændelseskilder i kontinuerlig drift (for eksempel: øben ild, et aktivt gasapparat eller et aktivt el-varmelegeme).
• Gennembor aller brandt IKKE encheden.
  Vær bevidst over at kolemidler muligvis ikke har nogen duft.
• Apparatet skal monteres, anvendes og opbevares i et varelse med et gulvareal større end 4m^2

• Hvis apparatet monteres, anwendes eller opbevares i et ikke-ventileret område, bør lokalet vare designet til at forhindre ophobning af kølemiddellækage, der ville medføre brand- eller eksplosionsfare i tilfælde af at kølemidlet brev antændt af elektriske varmelegemer, ovne erler andre antændelseskilder.

• Apparatet skal overholde nationale gasforordninger.
  Servicering ma kun udfores som anbefalet af producenten.

• Apparatet skal opbevares på en@máde, der forbindrer mekanisk beskadigelse af apparatet.
• Enhver person, der arbejder med aller bryder ind i en kolemiddelkredslob, bør have et gyldigt certifikat fra en industri-godkendt evalueringsmyndighed, der bemyndiger deres kompetence til at handtere kolemidler sikkert og i overensstemmelse med en industrigodkjendt evalueringsspecifikation.
  Servicering mä kun udføres som anbefalet af udstyrets producent. Vedligeholdelse og reparation, der kræver hjælp fra andre fagfolk, skal udføres under opsyn af en person, der er faglært i anvendelsen af brændbare kølemidler.
• For eventuel reparation bedes du kontakte det nærmeste autoriserede servicecenter og udelukkende ffolge producentens instrukser.

ADVARSEL OM BORTSKAFFALSE

Det er forbudt at bortskaffe dette apparat samaen med husholdningsaffald. Der er flere mader at bortskaffe den pa.

1 Bortskaf IKKE dette produit sammen med usorteret kommunalaffald. Det er nodvendigt at indsamle sadant affald separat for at særbehandle det.
2 Kommunen har oprettet indsamlingssystemer, hvor elektronisk affald kan bortskaffes, og brugeren som minimum ikke skal betale for det.
3 Producenten vil tage det gamle apparat tilbage til bortskaffelse, hvor brugerensom minimum ikke skal betale for det.
4 Da gamleprodukterindeholdervardifulderessourcer.De kan saelges til skrothandlere.

Ulovlig bortskaffelse af affald i skove og i naturen er farligt for din sundhed, da farlige stoffer kan sive ned i grundvandet og finde

vej ind i fodekæden. Betydningen af den af-krydsede skraldespand med hjul. Bortskaf IKKE el-apparater som usorteret kommuna- laffald. Anvend sørskilte insamlingsfaciliteter. Kontakt din lokale myndigheder for at fø oplysninger vedrørende de tilgengelige insamlingsordninger. Hvis el-apparater bortskaffes i affaldsdepoters losseplads. Skadelige stoffer kan sive ned i grundvandet ogkommen ind i fodekæden og dermed beskadige din sundhed og velvare.

Denne marking angiver, at dette produit unkbe bør bortskaffes sammen med andet husholdningsaffald i hele EU. For at forbhindre beskadigelse af miljøet el

ler menskers sundhed pga. ukontrolleret bortskaffelse af affald, bør det sendes til genbrug på ansvarlig vis for at fremme den bæredygtige anvendelse af materielle ressourcer. For at returnere din brugte enched, bedes du anvende returnerings- og indsam-lingsordningerne eller kontakte forhandleren, hvor produktet blev kɒbt. De kan tage imod produit for at sende den til genbrug på en miljømæssigt sikker在这方面。

R290:3

GENERELT

Sorg for, at alle vinduer lukkes for at opnã maksimal effektivitet for affugteren.

Affugterens kapacitet afhaenger af temperaturen og luftfugtigheden i rummet. Ved lavere temperaturer fjernes mindre fugrt.

FUNKTIONER

Kraftig affugtende kapacitet

Ved drug af koleteknologi fjerner affugteren fugt fra luften for at reducere fugtigheden i lokalet og holde indendorsluften t or og behagelig.

Letvægtetbaerbardesign

Affugteren er bygget til at vare kompakt og letvægtet. Hjulene pa enhedens bund gør det let at bevæge den mellel lokaler.

Drift i lave temperaturer med automatisk afrimning

Nár encheden körer i en værelsestemperatur mellem 7^ og 12^ , vil den standse for at afrime hvr 30. minut.

När eheden körer i en værelsestemperatur mellem 12 °C og 20 °C, vil den standse for at afrime haver 45. minut.

Justerbart hygrostat

Du kan indstille den onskede fugtighed pa hygrostaten.

Timer taend/sluk

Programmér enheden til automatisk at tande og slukke.

Stilledrift

Affugteren korer med et lavstojniveau.

Energieeffektiv

Enhedens strormforbrug er lavt.

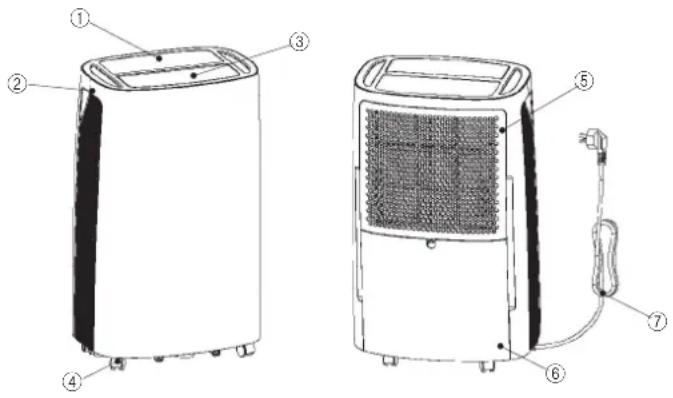

1. BESKRIVELSE DELE

1. Kontrolpanel 2. Handtere 3. Vindeftektor
2. Hjul 5. Filtreringskasse 6. Vandeholder
3. Stromkabel

VALGFRI

1. Aflobsslange

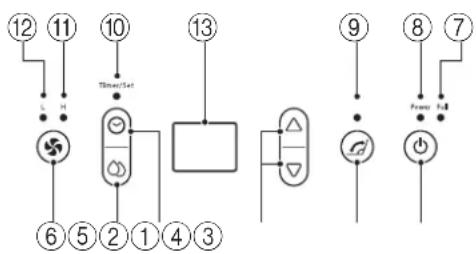

BETJENINGSPANEL

1. Stromknap 2. Knappen Sving
2. Justeringsknap 4. Timer-knap
3. Indstillingsknap
4. Indikatorlys om fyldt vandbeholder
5. Svinglampe
6. Hoj blaeser-lys

7. Indikatorpanel

8. Knap til bleeserhastighed

9. Strømlys

10. Timer indstillings-lys
11. Lav blaeser-lys

2. BETJENING

Fugtighedsniveau og timer 2-cifret display

1. När affugteren er taendt, vil det indikere rummet fugtniveau.
2. Nár du har indstillet fugtigheden, vil den angive den fugtighed, som du har valgt.
3. När du indstiller en tid, hvor enheden skal tændes og slukkes, vil den vise timerne.
4. Nár omgivelsennes fugtighed ligger under 35 %, vil den vise "35".
5. Nár omgivelsernes fugtighed ligger over 95 %, vil den vise "95".

3. BETJENINGSMANUAL

Stromlyset vil tende, när enheden er sluttet til, uanset om enheden körer aller ej.

1. Sla/fra

Trykpa for at starte eheden, nar eheden er stoppet. elleryr k pa for at lukke den, nar eheden er i drift.
2. Indstilling for fugtighed
Trykpa taster for at gá ind i fugtighedsindstillingstilstand, tryk derefter pā ∆ller ∇ for at justere luftfugtigheden fra 40 % til 80%, hv er indstilling er 5%, led-blinkende display, nár du jesterer. Stop med at trykke i 5 sekunder, vil det vende tilbage til normal visning. Standardværden for fugtighed er 40%.
3. Indstilling af blaeserhastighed
Trykfor at instille bleaserhastigheden til hoj eller lav, og det tilsvarende bleaserhastighedslys taendes.
4. Svingindstilling

Nár maskinen er startet, skal du trykke pa for at starte eller stoppe luftudgangsbladets sving.

1. Tidsindstilling

Trykfor at indtaste starttidindstillingstilstand, nar eheden er stoppet, sa vil LED'en vise tiden, du kan trykke pa aller knappen for at justere den automatiske opstartsid fra 1 til 24 timer. Tryk for at indtaste lukketidindstillingstilstand, nar eheden korer, sa vil LED'en vise tiden, du kan trykke pa ellerr knappen for at justere den automatiske nedlukningsid fra 1 til 24 timer. Den programmerede tid forbliver uendret, his maskinen holder op med at virke pa grund af vand, der er fuldt eller under optonging. Nar eheden er taendt eller slukket af brugeren, kan den miste tidsfunktionen.

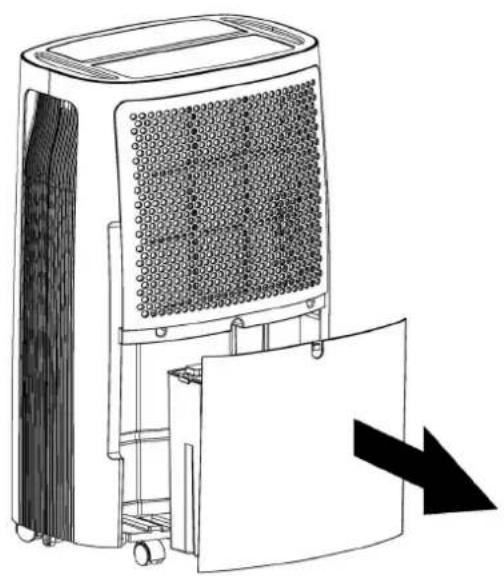

4. UDTØMNING AF DET INDSAMLEDE VAND

Nár udlobsbeholderen er fyldt, vil indicatorlyset for fuld beholder tændes, apparatet vil holde op med at kore og summeren vil bippe 15 gange for at meddele brugeren, at vendet skal tommes fra udlobsbeholderen.

1. Tryk let på beholderens sider med begge hænder, og træk for-sigtigt beholderen ud.

1. Smid det indsamledevand vaek.

BEM/ERK

1. Hvis udlobsbeholderen er besikt, bør den vaskes med koldt el- ler lunkent vand. Anvend ikke rengöringsmiddel; grydesvampe; stoveklude, der er blevet kemisk behandlet; benzol; fortyndingsmiddel aller andre oplosningsmidler, da disse kan ridse og beskadige beholderen og forarssage udsivning af vand.

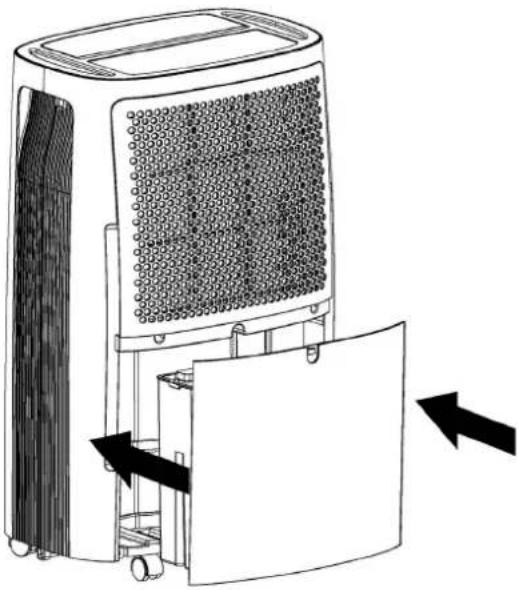

2. När udlabsbeholderen sættes tilbage, skal beholderen trykkes solidt på plads med begge hænder. Hvis beholderen ikke er i den rigtige position, vil "TANK FULL"-sensoren aktiveres, og afugteren vil/DDKE kunne køre.

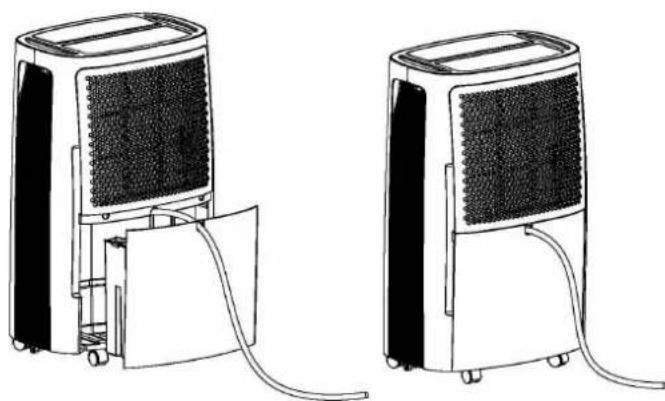

6. LØBENDE VANDUDLØB

Enheden har en port til lobende vandudlob. Indsæt et plastikrør (med en indre diameter pa 10 mm) i aflobshullet (pa mellempladen), for den ud af vandbeholderens side, fastmonter den og pla-cer aflobsrøret.

Vandet i aflodsbeholderen kan Iobende dranes fra enhedens uIlobsport.

Afstand

Oprethold minimumsafstande omkring affugteren, nar enheden ko-rer, som vist i tegningen til venstre.

7. VEDLIGEHOLDELS

Rengoring af affugteren

1. Abn indsugningsristen forst og tag luftfilteret ud.

2. Rengor luftfilteret

Kor en stovsuger let over luftfilterets overflade for at fjerne snavs. Hvis luftfilteret er saerligt beskidt, kan den rengores med varmt vand og et mildt rengaringsmiddel og derefter torres helt.

3. Genmonter luftfilteret

Placer filteret forsigtigt i risten og sæt indsugningsristen tilbage pa sin plads.

Opbevaring af affugteren

När encheden ikke anvendes i længere perioder, og du ønsker at op-bevare den, bør du følge disse trin:

1. Tøm udlobsbeholderen for eventuelt resterende vand.
2. Rul stromkablet sammen og laeg den i vandtanken.
3. Rengor luftfilteret.
4. Opbevar den i et tort og koligt sted.

8. FEJLFINDING

Hvis et problem opstär, der stär angivet nedenunder, bedes du kontrollere ffolgende punkter, För du kontakter kundeservice.

Problem Mulig arsag Losning

	Er stromkablet blevet frakoblet?	Slut stromkablet til stikkontakten.
Enheden vil/DDke kore	Blinker indicatorly- set for fuld behol- der? (Beholderen er fuld ell er i forkert position.)	Tøm vendet ud af udløbsbeholden ogøyden den tilbage i position.
	Er temperaturen i lokalet over 35 °C eller under 7 °C?	Beskyttelsenheden er aktiveret og enhe- den kan/DDke startes.
	Er luftfilteret tilstop- pet?	Rengør luftfilteret som vist under “Rengøring af af- fugteren”.
Afugtningsfunktionen virker/DDke	Er indsugnings- el- ler udledningskana- len blokeret?	Fjern blokeringen fra indsugnings- el- ler udledningskana- len.
Der blæses/DDke Luft ud	Er luftfilteret tilstoppet?	Rengør luftfilteret som vist under “Rengøring af af- fugteren”.
	Står enheden skævt eller usikkert?	Flyt enheden til en stabil, solid stilling.
Det larmer,/DDne den kører	Er luftfilteret tilstoppet?	Rengør luftfilteret som vist under “Rengøring af af- fugteren”.

9.BEMAERKNINGTIL VEDLIGEHOLDELSESARBEJDE

1. Kontrol af området

For arbejde startes pa systemer, der indeholder brændbare ko-lemidler, skal der udfores sikkerhedskontrl for at sikre at antændelsesfaren minimeres. For at reparere kolesystemet bor folgende sikkerhedsforanstaltninger træffes, for arbejdet pa systemet pabegyndes.

Arbeidsprocedure

Arbejdet bør udføres med en kontrolleret procedure, for at minimere risikoen for at brændbar gas aller dampe er til stede, nar arbejdet udføres.

2. Det generelle arbejdsomrade

Alle vedligeholdesmedarbejdere og andre, der arbejder i nærheden, skal informeres om den type arbejde, der udfores. Undga at arbejde under begrænsede pladsforhold. Omraret omkring arbejdsomraret bør afspærres. Sorg for at omradets tilstand er brevet gjort sikker via kontrl af brændbart materiaile.

3. Kontroller after tilstedevarlsen af kolemiddel

Området skal kontrolleres med en egnet kølemiddelsdetektor for og imens arbejdet udfores for at sikre at teknikeren er opmærskom på eventuelle brandfarlige atmosfaerer. Sorg for at det udstyr til lakagedetektering, der anvendes, er egnet til brug med et brandbart kølemiddel, dvs. ikke-gnistdannede, behörigt forseglet eller egensikre.

4. Tilstedeveerelsen af en brandslukker

Hvis koleudstyret aller nogen af dets dele skal varmebehandles, skal passende brandslukningsudstyr vare ved händen. Hav en torpulver-ller CO2-brandslukker ved sider af pafyldningsomrdet.

Ingen person, der udforer arbejde i forbindelse med et kolesystem, der involverer blotlaeggelse af ror, der indeholder erher har indeholdt brandbar kolemiddel, ma anvende nogen form anteendelseskilde pa en sadan made, at det kan forarsage en brand-ller ekspliosionsrisiko. Alle mulige anteendelseskilder, inklusive rynging af cigarretter, bor holdsen en passende afstand væk fra det sted, hvor eheden monteres, repareres, fjernes eller bortskaffes, hvis der er en chance for at det brandbare kolemiddel kan slippe ud i det omkringliggende omrade. For arbejdet pabegyndes, bor omraretomkring udstyret kontrolleres for at sikre, at der ici er nogen brandfarlige genstande aller anteendelsessrisici. "Ryngning forbudt" skilte skal vare sat op.

6. Ventileret omrade

Sorg for at omraret er abent, aller at det er behoigt ventileret, fcr der brydes ind i systemet ell varmebehandling udfores. Der skal fortsat ventileres til en vis grad i den periode, hvor arbejdet udfores. Ventilationen bor pa sikker vis kinne udsprede kolemiddel, der eventuelt slipper ud, og helst stode det ud i atmosfaeren.

7. Kontrol af koleudstyret

Nár elektriske komponenter udskiftes, skal de være velegnet til formålet og være af den rigtige spekifikation. Producentens vedligeholdselses- og serviceretningslinjer bør altid følges. Hvis der er tvivl, bør producentens tekniske afdeling kontaktes for at fæ hjælp.

Følgende kontROLLER bør udføres på anlaeg, der anvender brandbare kølemidler:

• pafyldningsstørrelsen i henhold til størrelsen på lokalet, hvori de dele monteres, der indeholder kolemiddel;
  -ventilationsmaskineriet og -udləb virker tilstrækkeligt og er ikke blokeret.

8. Kontrol af elektriske encheder

Reparation og vedligeholdelse af elektriske komponenter bør inkludere indledende sikkerhedskontroller og procedurer til inspektion af komponenterne. Hvis der eksisterer en fejl, der kinne vare til fare for sikkerheden, bør der ikke forbinds nogen elforsyning, for denne er blevet udbedret på passende vis. Hvis fejlen ikke kan udbedres med det samme, men det er nødventigt at fortsette driften, bør der anwendes en passende midlertidig løsning. Dette bør meddeles til udstyret sær, SSE alle parter er blevet underrettet. Indledende sikkerhedskontroller skal inkludere:

• at kondensatorer er blevet afladte: dette bør gores pa sikker vis for at undgå gnistdannelse;
• at der ikke blotlaggges nogen stromførende el-komponenter eller ledninger, narr systemet fyldes, genvindes aller udrenses;
• at der konstant er jordbinding.

9. Reparation af forseglegde komponenter

Ved reparation af forseglede komponenter, bør al elforsyning frakobles udstyret, der arbejdes pa, før eventuelle forseglede daeksler osv. fjernes.

Hvis det er absolut nadvendigt at have en elforsyning koblet til udstyret under servicering, bør der monteres en form for lobende laekagedetektering pa det mest kritiske punkt for at advare om eventuelle farlige situationer.

Saerlig opmaerksohmhed borgives til folgende for at sikre at beklaedningen, under arbejdet pa de elektriske komponenter, ikke aendres pa en sadan made, at det pavirker beskyttelses niveauet. Dette inkluderer beskadigelse af kabler; for mange forbinderser; terminaler, der icke er lavet til den oprindelige specifikation; beskadigelse af tæntninger; forkert montering af pakbøsninger; osv.

Sorg for at tætninger eller tætningsmaterialer ikke er nedbrudpå en sādan mäde, at de/DDke længere forbinder brandfarlige atmssfaerer i at trænge ind ull erd. Reservedele bør stemme overens med producentens specifikationer.

BEM/ERK: Anvendelsen af silikonetaetningsmiddel kan hindre effektiviteten af nogen slags udstyr til lækagedeteke- ring. Enheder der er egensikre, behoves ikke isoleres, for der arbejdes pa dem.

10. Reparationer på egensikre komponenter

Anvend ikke nogen induktions-ller kapacitetsbelastninger paskredslobet utden at sikre, at dette ikke vil overstige den tilladestpaending og stromstyrke for det udstdyr, der anvendes.

Egensikre komponenter er de eneste typer, der kan arbejdes med, nar de er stromforende, ved tilstedevarelsen af en brandfarlig atmospaere. Testapparatet skal vare af den rette tekniske specifikation.

Komponenter ma alene udskiftes med dele, der specificeres af producenten. Andre dele kan forarsage antaendelse af kolemidlet i atmsofaeren fra laekager.

11. Kabelforing

Kontroller at kabler ikke udsettes for slid, ætsning, for stortryk, vibration, skarpe kanter aller andre negative miljopavirkninger. Kontrollen bør øgså tage i betragning effekter fra ald-ring eller læbende vibrationer fra kilder sasom kompressorer Eller blæsere.

12. Laekagedetektion af brandbare kolemidler

Under ingen omstændigheder ma potentielle anteendelseskiler anwendes til at lede after aller spore kolemiddellækager. En halogenlygte (eller enhver,anden detektor,der anzender aben ild) ma ikke anwendes.

13. Metoder til lækagedetektering

Folgende metoder til lækagedetektering er egnet til systemer, der indeholder brandbare kolemidler.

Elektroniske lækagedetektorer skal anvendes til at detektere brandbare kølemidler, men deres folsomhed er muligvis ikke til strækkelig, eller skal muligvis genkalibreres (detekteringsudstyr skal kalibreres i omrader ut den kølemiddel). Sorg for at detektoren ikke er en mulig antændelseskilde og er egnet til det anvendte kølemiddel.

Væsker til lækagedetektering er egnet til brug med de flete kølemidler, men undgå anvendelsen af rengøringsmidler med klor, da kloret kan reagere med kølemidlet og ætse kobberrøne.

Hvis der er mistanke om, at der er laekage, bør al aben ild fjernes/slukkes.

Hvis der opdages en kalemiddellækage, der kraver lodning, bør al kolemidlet genvindes fra systemet. Ilftrit kvælstof (Oxygen Free Nitrogen - OFN) bør derefter skyles igennem systemet for og after lodningsprocessen.

14. Fjernelse og udtomning

När man bryder ind i kolemiddelkredslabet for at udføre reparatiorer -ller til ethvert andet formal -bør konventionelle procedurer folges. Dog er det vigtigt at bedste praksis folges, da der skal tages hensyn til brandbarheden. Folgende procedure skal folges:

Fjern kolemidlet;

Skyl kredslobet med inert gas; udtom;

Skyligen kredslobet med inert gas;

Abn kredslobet ved at skareller lodde.

Kolemiddelfyldningen skal genvindes ind i de rette genvdinings-cylindre. Systemet skal "skylles" med OFN for at gore enheden sikker. Det kan vare nadvendigt at gentage delle proce flere gange. Trykluft aller itm mA ikke bruges til nelle opgave.

Skylining bør foregå ved at bryde systemets vakuum med OFN og fortssætte med at pafylde OFN, indtil arbejdstrykket nás, derefter bør det udluftes til atmosfærisk tryk, hvorefter den tages ned til vakuum. Denne proces bør gentages, indtil der/DDke laengere er kolemiddel i systemet. Nár den sidste ladning af OFN bruges, bør systemet udluftes til atmosfærisk tryk for at lade arbejd det inde sted.

Denne operation er absolut nodvendig, his loddearbejde skal udfores pa rorene. Sorg for at vakuumpumpens udstedning ikke er tæt pa nogen antændelseskilder, og at der er tilstrækkelig ventilation.

15. Procedures til pafyldning af kolemiddel

Ud over de konventionelle pafyldningsprocedur skal falgende krav overholds.

• Sorg for, at der icke sker kontaminering mellem forskellige kølemidler, nar pafyldningsudstyret anvendes. Slanger erler rør skal vare sä korte som mulige for at minimere mængden af kølemiddel, de kan indeholde.
• Cylindere skal opbevares oprejst.
• Sorg for at kolesystemet er jordbundet før kolemidlet fyldes i systemet.
• Marker systemet, när pafyldningen er færdig (hvis den ikke allerede er).
• Vær meget forsigtig ikke at overfylde kolesystemet.

För der fyldes på systemet, skal det tryktestes med OFN. Systemet skal testes for lækage after pafyldningen er sket, men für den tages i brug. En opfolgende lækagetest bør udfores, for man forlader stedet.

16. Dekommissionering

Fördenne procedure udføres, er det afgorende at teknikeren er helt fortrolig med udstyret og alle detailjer demor. Det er anbefalet god praksis at alle kolemider genvindes sikkert. For opgaven udfores, skal en olie- og kolemiddelprove tages, i tilfelde af at en analyse nødvendiggores, for det genvundne kolemiddel genbruges. Det er afgorende, at der er tilgengelig stromforsyning, for opgaven pabegyndes.

Bliv fortrolig med udstyret og dens drift.

a) Isolér systemet elektrisk.
b) For procedurens forsges, sorg for at: udstyr til mekanisk handtering er tilgengelig, om nodvendig, for at flytte kole-middelcylindre; alt personligt sikkerhedsudstyr er tilgengelig og anvendes korrekt; genvindingsprocessen tilses til alle tider af en kompetent person; genvindingsudstyr og -cylindre lever op til de passende standarder.
c) Nedpump systemet, om muligt.
d) Hvis en vakuum ikke er mulig, skab en manifold, SSEklemidlet kan fjernes fra forskellige dele af systemet.
e) Sorg for at cylinderten star pa vægten, ffor genvinding finder sted.
f) Start genvindingsmaskinen og anvend den i overensstemmelse med producentens instruktioner.
g) Overfyld参加会议的会议（ikke mere end 80 % af rumladningsvolumen).
h) Overskrid jegke cylinderens maksimale arbejdstryk, ikke engang midlertidigt.
i) Nár cylindrene er blevet fyldt korrekt, og processen er fær-dig, bør det sikres at cylindrene og udstyret fjernes fra stedet promise og at alle udstyrets isolationsventiler er lukkede.
j) Genvundet kølemiddel på违法犯罪.

17. Maerkning

Udstyr skal have mærker, der angiver at det er blevet taget ud af drift og at kolemidlet er blevet fjernet. Mærket skal dateres og underskrives. Sorg for, at der er mærker pa udstyret, der angiver at det indeholder et brandbart kolemiddel.

18. Genvinding

Nár kolemíddel fjernes fra et system, enten til servicering eller

dekommissionering, er det anbefalet god praksis at alle kole-midler genvindes sikkert.

När kolemiddel overfres til cylindre, skal det sikres, at der kun anvendes egnede cylindre til kolemiddelsgenvinding. Sorg for, at det rette antal cylindre til opbevaring af systemets samlede pafyldningsmaengde er tilgengelig. Alle cylindre, der anvendes, skal vare beregrenet til det genvundne kolemiddel og markeret til det kolemiddel (dvs. sarlige cylindre til genvinding af kolemidlet). Cylindre skal vare udstyret med tilhorende trykaflastningsventiler og forbundne af afsparringsventiler, der alle er i god driftsmessig stand. Tomme genvindingscylindre er udtomte og, om muligt, nedkølet for genvindingen udfores.

Genvindingsudstyret skal vare i god driftsmaesig stand med et saet instruktioner til det pagaldende udstyr og skal vare egnet til genvinding af brandbare kolemidler.

Derudover skal et saet kalibrerede vægte vare tilgængelige i god driftsmæssig stand. Slanger skal vare udstyret med tilhorende lækagefri frakoblingsforbindelser og vare i god stand.

Forigendingsmaskinen anvendes, bør det kontrolleres at den er i tilpas driftstilstand, at den er blevet behoigt vedligeholdt og at eventuelle tilhorende elektriske komponenter er forseglede for at forhindre antaendelse i tilfaelde af udslip af kolemiddel. Radfor med producenten, hvis der er tvivil derom.

Det genvundne kolemiddel bør sendes tilbage til kolemiddelseverandaren i den rette genvindingscylinder, og den relevante formular om affaldsoverforsel skal vare ordnet. Bland ikke kolemidler i genvindingsenheder og saerligit ikke i cylindre.

Hvis kompressorer eller kompressorlier skal fjernes, skal det sikres, at de er blevet udtomt til et passende niveau for at sikre at brandbart kolemiddel ikke bliver tilbage i smoremidlet. Udtomningsprocessen skal udfores for kompressoren sendes tilbage til leverandaren. Der mA kun anvendes elektrisk varme på kompressorens legeme for at fremskynde dette proces. Nar olien er drænet ud af systemet, skal den bærés ud på sikker vis.

1. Transport af udstyr indeholdende brandbare kolemidler Bestemmes af lokale forordninger.
2. Beholdninger af brandbare kolemidler til bortskaffede apparater

Se nationale forordninger.

21. Opbevaringsemballage (saelges ikke) til udstyr

Beskytende opbevaringspakning bør konstrueres, sa mekanisk beskadigelse af udstyret i indpakningen ikke forårsager udslip af det pafyldte kolemdel.

Det maksimale styk. udstyr, der kan opbevares i samme sted, afgores af lokale forordninger.

1. SPECIFICATIONER

Model TD-C 1	416 TD-C 1420
Kapacitet	16 L/D (30°C, 80 % FG)	20 L/D (30°C, 80 % FG)
Strømforsyning 220-240 V ~ / 50 Hz 220-240 V ~ / 50 Hz
Strømforbrug 260 W	325 W
Driftstemperaturer 7° C - 35°C 7°C - 35°C
Kølemiddel R290 (75 g) R290 (90 g)
GWP 3 3
Vægt 12 kg 14 kg
Tryk (høj/tlavn) 1,8 / 0	6 Mpa	1,8 / 0.6 Mpa
Tryk (maks.) 3,00 Mpa	3,00 Mpa
Enhedsbeskyttelse	IPX0	IPX0

Affugtningskapaciteten er beregnet ved en varelsestemperatur pa 30^ med en fugtighedsgrad pa 80% .
Hvis specificationerne forbidres after delle angivelse, vilproduk-tets mærkeplade afspejle de nye specifikationer. Driftstemperaturen ligger på intervallet 7^ til 35~^ C og en maksimal fugtighedsgrad på 80% . Hvis værelsestemperaturen ligger,uden for dette interval, vil encheden ikke kore normalt. GWP-værdien for R290-kolemiddel er 3.

BEGRA/ENSET GARANTI

TOYOTOMI CO., LTD. ("TOYOTOMI") giver garanti pa, at hvert produit og eventuelle dele dertil, som de sælger, er uden defekt i materialer aller fremstilling under normal anvendelse og服务商ing i FIRE OG TYVE (24) MANEDER fra leveringsdatoen til den oprindelige detailkøber, underlagt følgende vilkår og betingelser:

HVAD DER DAEKKES: Produktier aller eventuelle dele deraf, der er defekt i deres materiale aller fremstilling.

Garantien dækker ikke nogen defekt, der er grundet andres forssommelighed; montering, drift eller vedligeholdelse af eheden pa en,anden made end angivet i vejledningen (brugs- og vedligeholdelsevejledningen leveres sammen med hver nye enthed); urimelig anvendelse, uheld,ændringer, anvendelsen af u autorisere deer不同程度 TOYOTOMI-dele og -tilbehorelektriske fejl, som f.eks. opstar fra store spændingsbølger, kortslutninger, osv.; forkert montering uller ved reparation ved en,anden servicefacilitet end en, som TOYOTOMI angiver.

HVEM DER DAEKKES: Den oprindelige detailkober.

HVAD VIL VI GORE: TOYOTOMI vil Gratis enten reparere aller udskifte, after eget valg, alle defekte dele, der daskkes af denne begrangsede garantiet ved aflevering af en berettiget enhed til din naermeste godkendte TOYOTOMI-salger aller -forhandler.

HVAD SKAL DU GÖRE FOR AT MODTAGE GARANTITJENESTEN: Du skal tilbagelevere det defekte produit ell er den defekte del til enhver godkend TOYOTOMI-salger ell -forhandler sammen med donne BEGRÄENSEDE GARANI. Hvis tjenesten ici er tilgängelig lokalt, bedes du kontakte vores KUNDEKONTAKTAFDELING pa:

TOYOTOMI EUROPE SALES B.V.

E-MAIL: [e-mail]

INTERNET: www toyotomi.eu

OVENSTÄENDE ANGIVER ALLE TOYOTOMIS FORPLIGHTELSER OG ANSVAR, HVAD ANGÁR KVALITETEN AF DET PRODUKT, DE HAR LEVERET. ALLE ANDRE GARANTIER FRAKENDES, OM UDTRYKKELIGE ELLER UNDERFORSTÄEDE, INKLUSIVE GARANTIER OM SALGBARHED ELLER BRUGSEGNETHED FOR ET SÄRLIGHT FORMAL. TOYOTOMI ER IKKE ANSVARLIG FOR AFSAVNET AF PRODUKTET, ULEJLIGHEDEN, TAB ELLER ENHVER ANDEN SKADE, DER OPSTAR DIREKTE ELLER SOM KONSEKVENS AF ANVENDELSEN ELLER DEN MANGLENDE ANVENDELSE AF PRODUKTET ELLER SKADER, DER OPSTAR ELLER KAN TILSKRIVES DEFEKTER I PRODUKTET.

Ingen andre end TOYOTOMI har bemyndigelse til at forlaenge aller æandre vilkarene i dette begraensede garanti på nogen som helst在这方面。

Nogle stater tillader ikke udelukkelsen eller begraensning af tilfældige eller resulterende skader eller begraensning af, hvørlænge en underforstæt garanti varer, SSE det er mulgt atppe begraensningerller udelukkelsekne icke gælder for dig.Denne begraensede garanti tildeler dig specifikke juridiske rettigheder, og du kan også have andre rettigheder, der varierer mellem stater.

FÖRKLARING AV SYMBOLER
