Produkttype	Elektrisk motoriseret ensrettet vibrerende plade
Mærke	Lescha (Belle Group)
Model	BELLE PCEL 400E
Vægt	48,5 kg
Motoreffekt (230 V)	0,55 kW (0,75 hk)
Motoreffekt (110 V)	0,6 kW (0,8 hk)
Nominel spænding	230 V eller 110 V
Nominel strøm (230 V / 110 V)	2,8 A / 6,4 A
Beskyttelsesklasse	IP44
Vibrationskraft	11 kN
Vibrationsfrekvens	101 Hz
Motoromdrejningstal	2800 o/min
Maks. kørehastighed	18 m/min
Maks. hældning	20°
Komprimeringskraft (230 V / 110 V)	354 kg/m² / 376 kg/m²
Lydtryksniveau	99 dB(A)
Hånd-arm vibrationer (3 akser)	4,43 m/s²
Anbefalet brugstid	611 minutter pr. dag
Vibratorolie type	SAE 10W40
Vibratorolie kapacitet	0,22 liter
Remvedligeholdelse	Kontroller spændingen hver 4. time
Garanti	12 måneder (dele og arbejdsløn)

Ofte stillede spørgsmål - BELLE PCEL 400E Lescha

Hvordan starter jeg den vibrerende plade BELLE PCEL 400E?

Sørg for, at pladen er frakoblet. Tilslut strømkablet til en stikkontakt med passende spænding (110 V eller 230 V). Tryk på den grønne knap (I) for at tænde. Kontroller, at motoren kører, og at pladen bevæger sig fremad. For at stoppe skal du trykke på den røde knap (O).

Hvilken olie skal jeg bruge til vibratoren, og hvor meget?

Brug SAE 10W40 olie. Vibratorens oliekapacitet er 0,22 liter. Kontroller niveauet ved at fjerne proppen: olien skal nå til bunden af gevindet.

Hvilke vedligeholdelsesopgaver skal udføres regelmæssigt?

Før hver brug: kontroller kabler og remspænding. Efter 100 timers tilkørsel skal vibratorolien udskiftes, derefter hver 500. time. Hver 4. time: kontroller remspændingen. Hver 3. måned/50 timer: generel inspektion.

Hvad skal jeg gøre, hvis motoren ikke starter?

Kontroller først sikringen eller afbryderen. Hvis motoren summer, kan statoren være kortsluttet. Hvis motoren er overbelastet, frigør belastningen. En defekt kondensator eller en defekt startknap kan også være årsagen. I alle tilfælde skal du kontakte en autoriseret forhandler eller Altrad Belle.

Kan pladen bruges på skråninger?

Ja, den maksimale hældning er 20°. Arbejd op og ned ad skråningen, aldrig på tværs. Brug et reb fastgjort til et lavt punkt for at hjælpe med at kontrollere maskinen om nødvendigt.

Hvad er vibrationsniveauet for operatøren?

Vibrationerne på tre akser er 4,43 m/s². Den anbefalede daglige brugstid er 611 minutter. Bær altid egnede handsker og høreværn.

Hvilke sikkerhedsforanstaltninger skal overholdes?

Bær personligt beskyttelsesudstyr (handsker, briller, hjelm, sikkerhedssko). Kør aldrig over strømkablet. Må ikke bruges under fugtige forhold. Tag altid maskinen ud af stikkontakten før vedligeholdelse. Fjern ikke beskyttelsesafskærmningerne.

Dækker garantien drivremmen?

Nej, drivremmen er undtaget fra garantien, da den betragtes som en sliddele. 12 måneders garantien dækker materiale- og fabrikationsfejl, men ikke normal slitage.

Hvordan transporteres den vibrerende plade?

Transport kræver to personer. Brug de manuelle løftepunkter (håndtag og stolpe). Brug aldrig motorbeskyttelsen som løftepunkt. Stop altid motoren, inden maskinen flyttes.

Hvad er komprimeringskraften for PCEL 400E?

Komprimeringskraften er 354 kg/m² for 230 V-versionen og 376 kg/m² for 110 V-versionen. Vibrationskraften er 11 kN ved en frekvens på 101 Hz.

BRUGSANVISNING BELLE PCEL 400E Lescha

Vi, Belle Group Sheen UK, Sheen, Nr. Buxton, Derbyshire, SK17 0EU, GB, erklærer hermed, at hvis det i dette certifikat beskrevne produkt er købt hos en autoriseret Belle Group forhandler i EU, er det i overensstemmelse med følgende E∅F-direktiver: 2006/42/CE (Dette direktiv erstatter direktiv 98/37/EF), 2004/108/E∅F (som ændret ved 89/336/EEC, 92/31/E∅F & 93/68 E∅F), Affald af elektrisk og elektronisk udstyr (WEEE) 2002/96/CE, lavspændingsdirektivet 2006/95/CE, BS EN ISO 12100-1:2003 Maskinsikkerhed og tilhørende harmoniserede standarder, hvor det er relevant. Støjemission i overensstemmelse med direktiverne 2000/14/EF bilag VI og 2005/88/EF. for maskiner under paragraf 12. Det bemyndigede organ er AVT Reliability, Unit 2 Easter Court, Europa Boulevard, Warrington, Cheshire, WA5 7ZB, Storbritanien. Støj Tekniske filer er i besiddelse af Ray Neilson på Belle-gruppen hovedkontoret adresse, som er nævnt ovenfor.

Administrerende direktør – På vegne af BELLE GROUP (SHEEN) UK.

Denne håndbog er udarbejdet til at hjælpe dig med at betjene og servicere pladevibratoren på sikker vis. Denne håndbog er beregnet for forhandlere og brugere af pladevibratoren.

Forord

Afsnittet 'Miljøet' giver en vejledning i, hvordan genbrug af kasseret udstyr håndteres på en miljøvenlig måde.

Afsnittet 'Beskrivelse af maskinen' hjælper dig med at blive bekendt med maskinens layout samt kontrolknapper og betjeningsgreb.

Afsnittene 'Sikkerhed generelt' og 'Sikkerhed og sundhed' forklarer, hvordan maskinen bruges for at sikre din egen sikkerhed så vel som andre menneskers.

Afsnittet 'Start- og stopprocedure' hjælper dig med at starte og standse maskinen.

Afsnittet 'Vejledning i problemløsning' kan hjælpe dig, hvis du har et problem med maskinen.

Afsnittet 'Eftersyn' kan være til hjælp ved generel vedligeholdelse og servicering af maskinen.

Afsnittet 'Garanti' beskriver, hvad garantien dækker og hvordan du reklamerer.

Direktiver med hensyn til notationer.

Tekst i denne håndbog som man skal være særlig opmærksom på vises på følgende måde:

FORSIGTIG

Produktet kan være udsat for risiko. Maskinen kan blive beskadiget, eller du kan selv komme til skade, hvis disse procedurer ikke udføres på korrekt måde.

ADVARSEL

Brugerens liv kan være i fare.

Advarsel

ADVARSEL

Før du betjener eller udfører noget vedligeholdelsesarbejde på denne maskine, SKAL DU GENNEMLÆSE denne vejledning GRÜNDIGT.

VIDE, hvordan du anvender maskinens betjeningsanordninger forsvarligt, og hvad du skal gøre for at udføre sikker vedligeholdelse.

(NB: Sørg for, at du ved, hvordan du skal afbryder maskinen, før du tænder for den, i tilfælde af at du skulle komme i vanskeligheder.) Brug ALTID det korrekte sikkerheds- og beskyttelsesudstyr for din personlige beskyttelse.

Hvis du har NOGEN SP∅RGSMÅL om den sikre brug eller vedligeholdelse af denne maskine, SKAL DU SP∅RGE DIN SUPERVISOR ELLER KONTAKTE Altrad Belle: [phone]

Indholdsfortegnelse

Såden bruges denne håndbog....36

Advarsel....36

Beskrivelse af maskinen....37

Miljø 37

Tekniske Data....38

Etikette....39

Sikkerhedsanvisninger 40

Sunhed og Sikkerhed....41

Grunde til Komprimering 41

Komprimeringsspecifikation....41

Anverdelser 41

Kontroleftersyn før Start 41

Betjeningsvejledning....42

Fejlfindingsvejledning....43

Service & Vedligeholdelse....44

Garantia....45

Certificado de Conformidade CE 2

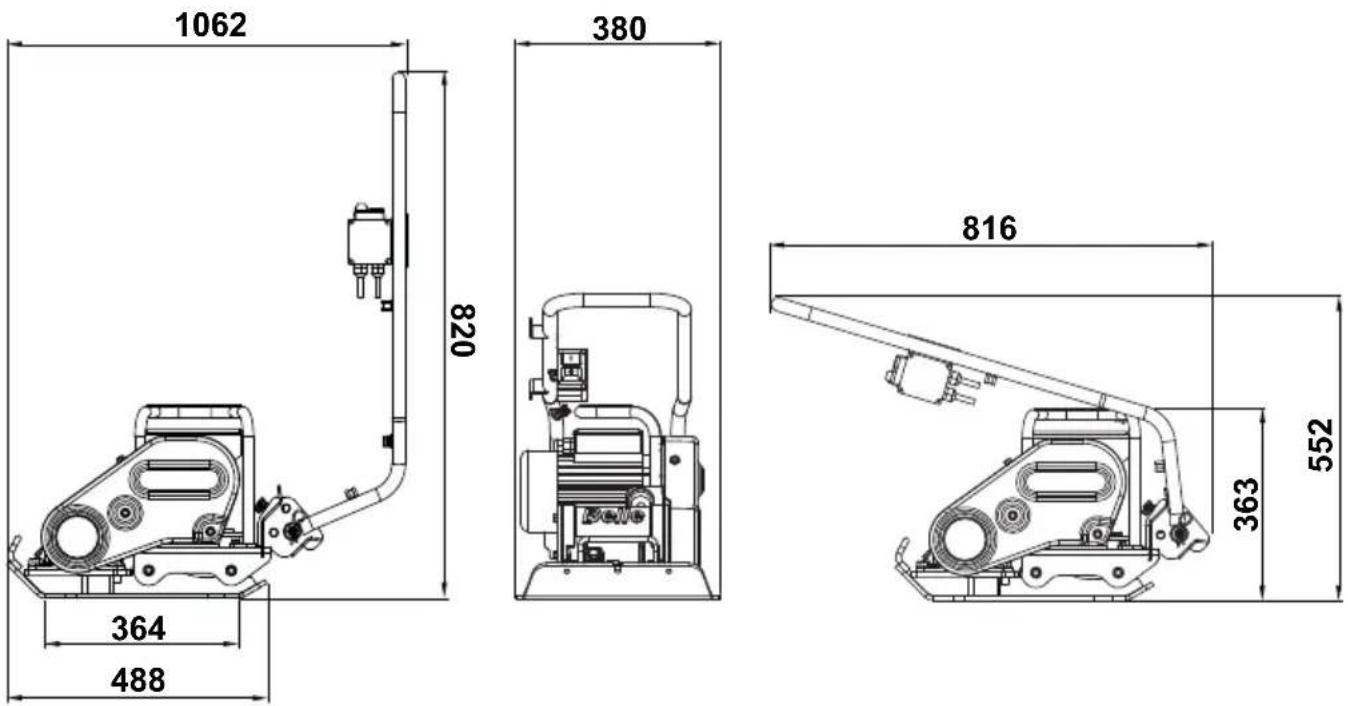

Maskintype:

Envejs pladevibrator

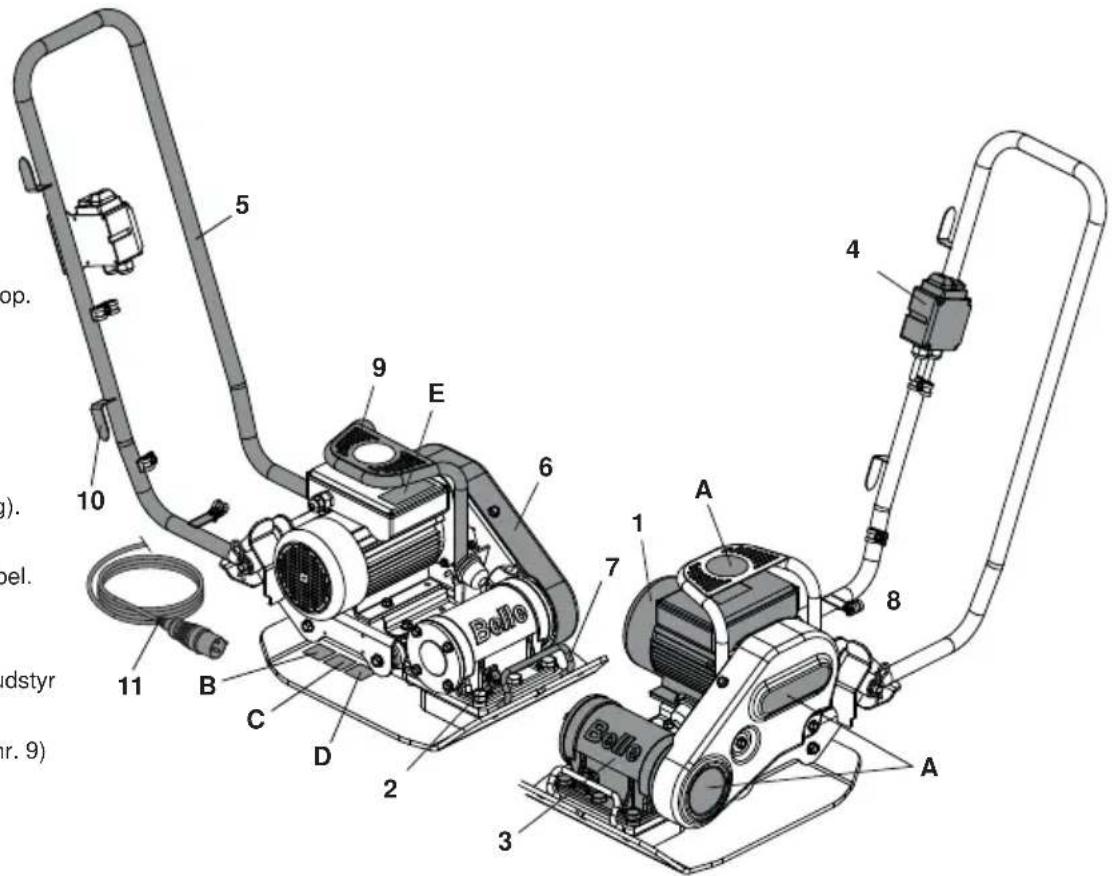

1. elektrisk motor.
2. Vibratorenhedens olieprop.
3. Vibratorenhed.
4. Tænd-/Sluk-kontakt.
5. Betjeningshåndtag,
6. Remskærm,
7. Manuelt løftepunkt.
8. Manuelt løftepunkt (stang).
9. Motorskærm.
10. Krog til opbevaring af kabel.
11. Strømkabel.

BRUG IKKE mekanisk løfteudstyr på de manuelle løft punkter (nr. 7 & 8) og Motorskærm (nr. 9)

Anvisninger for beskyttelse af miljøet.

Maskinen indeholder værdifulde materialer. Tag den kasserede maskine og dens tilbehør til den relevante genbrugsstation.

Komponent Materiale

Betjeningshåndtag Stål
Håndgreb Gummi
Bundplade Stål
Excentrikvægte Stål
Electric Motor Stål & Aluminium & Kobber
Diverse Dele Stål og aluminium

Model 110v 50Hz 230v 50Hz
Vægt (kg) 48.5 48.5
Motoreffekt (Hp / kW) 0.8 / 0.6 0.75 / 0.55
Motor RPM 2800 2800
Nominel spænding (v) 110230
Nominel strøm (A) 6.4 2.8
Beskyttelsessystem IP44 IP44
Strømforbrug (Kwh)	0.62 0.62
Vibrationskraft (kN)	11	11
Frekvens (Hz)	101	101
Minimum Transformer Størrelse (kVA)	3.3	N/A
Maksimal kørehastighed (m/min)	18	18
Maksimal Gradient (°)	20	20
Força de Compactação (kg/m2)	376	354
3-akset vibration* (m/sec ^2 )	4.43 4.43
Anvendelsestid (Mins)	611	611
Lydeffekt (dB(A))	99	99

* Minimalt niveau i henhold til EN500, 4. del

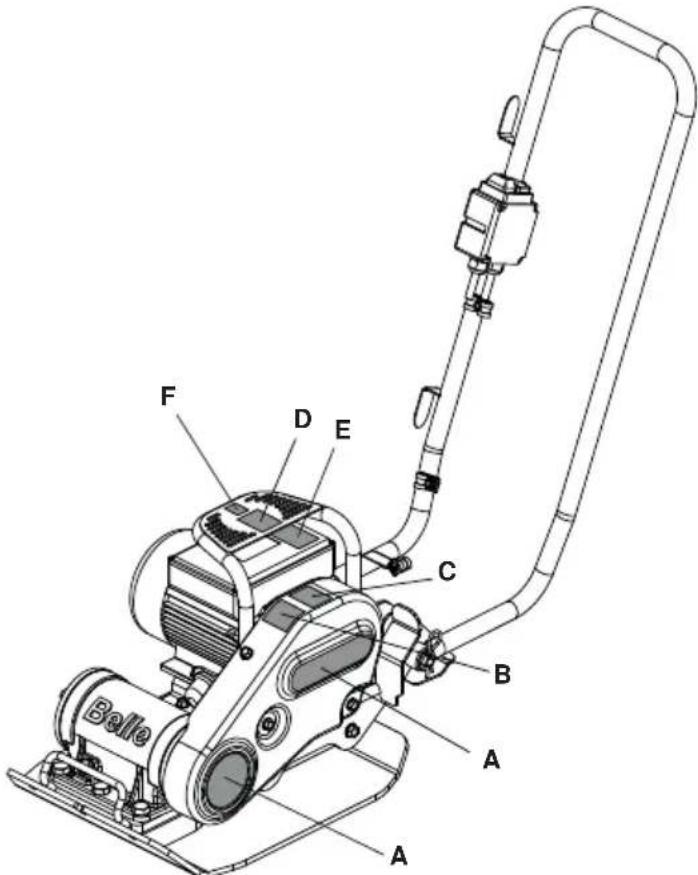

A - Fabrikatsmærkat
B - Sikkerhedsmærkat
C - Støjmærkat
D - Våde Forhold Decal
E - Motor sikkerhedsskilt
F - Ingen Lifting Decal

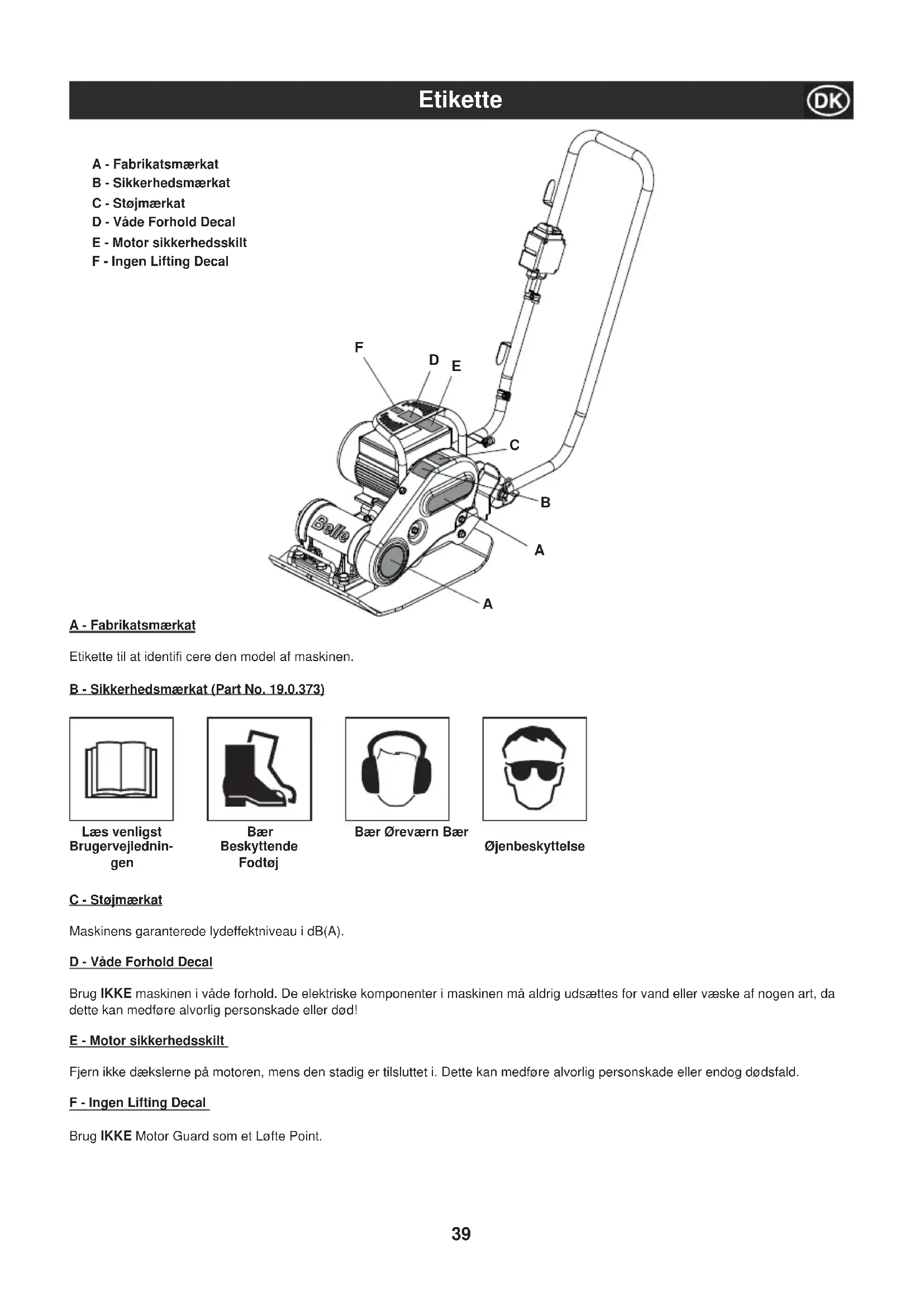

Etikette til at identifi cere den model af maskinen.

B - Sikkerhedsmærkat (Part No. 19.0.373)

Læs venligst Brugervejledningen

Bær Beskyttende Fodtøj

Bær ∅reværn Bær

∅jenbeskyttelse

C - Støjmærkat

Maskinens garanterede lydeffektniveau i dB(A).

D - Våde Forhold Decal

Brug IKKE maskinen i våde forhold. De elektriske komponenter i maskinen må aldrig udsættes for vand eller væske af nogen art, da dette kan medføre alvorlig personskade eller død!

E - Motor sikkerhedsskilt

Fjern ikke dækslerne på motoren, mens den stadig er tilsluttet i. Dette kan medføre alvorlig personskade eller endog dødsfald.

F - Ingen Lifting Decal

Brug IKKE Motor Guard som et Løfte Point.

Af hensyn til din egen personlige beskyttelse og evt. omkringståendes sikkerhed bedes du venligst læse og sikre, at du fuldt ud forstår følgende sikkerhedsinformationer. Det er brugerens ansvar at sikre, at han/hun fuldt ud forstår, hvordan denne maskine betjenes forsvarligt. Hvis du ikke er sikker på den forsvarlige og korrekte brug af 'PCEL 400E' pladevibratoren, bedes du venligst spørge din overordnede eller Altrad Belle.

FORSIGTIG

Forkert vedligeholdelse kan være farlig. Gennemlæs dette afsnit, så du forstår det, før du udfører vedligeholdelse, serviceeftersyn eller reparationer.

• Denne maskine er meget tung og må ikke løftes af en enkelt person; du skal enten få EN ANDEN PERSON til at HJÆLPE dig eller bruge egnet løfteudstyr.
• Afspær arbejdsområdet og hold medlemmer af offentligheden og uvedkommende personale i sikker afstand.
• Brugeren skal altid bruge personligt beskyttelsesudstyr, när denne maskine anvendes (se 'Sundhed & sikkerhed').
• Sørg for, at du ved, hvordan du AFBRYDER maskinen forsvarligt, før du TÆNDER for den, i tilfælde af at du skulle komme i vanskeligheder.
• Sluk og frakobl altid motoren før den skal transporteres, flyttes rundt på arbejdspladsen eller vedligeholdes.
• Da motoren bliver meget varm under brug, lad den køle af før den berøres. Lad aldrig motoren køre uden opsyn.
• Afmontér eller pil aldrig ved nogen af de monterede skærme; de er beregnet til at beskytte dig. Kontrollér altid skærmenes tilstand og fastspænding. Hvis de er beskadigede eller mangler, MÅ MASKINEN IKKE ANVENDES, før skærmen er blevet udskiftet eller repareret.
• Træk eller før aldrig maskinen ved hjælp af kablet og træk aldrig i kablet for at trække stikket ud.
• Du må ikke arbejde med MASKINEN, hvis du er syg, føler dig træt eller er påvirket af alkohol, medicin eller stoffer.
• Sørg for, at alle bagudrettede kabler er beskyttede mod skader, og at der ikke er risiko for at snuble over dem eller for, at de bliver fanget under maskinen.
• Brug IKKE vagt motor som et løfteøje.
• IKKE jet vaske maskinen er dette kan resultere i alvorlig personskade eller døden!.
• Brug IKKE maskinen i våde forhold. De elektriske komponenter i maskinen må aldrig udsættes for vand eller væske af nogen art, da dette kan medføre alvorlig personskade eller død!
• Vi anbefaler anvendelse af en reststrømsanordning på 220/240v el.

Brandslukning

Hvis der går ild i Deres blandemaskine, skal De slukke for elforsyningen. Sluk ilden med en pulverslukker eller CO2 ildslukker. Hvis branden ikke kan slukkes, skal De holde Dem på afstand og ringe efter brandvæsenet. Hvis De er i tvivl om Deres maskines sikkerhedstilstand, bedes De kontakte Deres autoriserede Belle serviceforhandler.

Electrisk Motors

Alle bærbare elektriske apparater er farlige, hvis de misbruges. Denne maskine kan kun fungere på en spænding. Kontroller strømforsyningen for at sikre, at den er i overensstemmelse med den spænding, der er angivet på klassifi ceringstabellen. Sørg for at motoren er slukket før den tilsluttes strømforsyningen.

220/240v - Brug altid en reststrømanordning ("RCD") (jordafledningsudløser) sat direkte ind i 230v kontakten. Hvis der anvendes forlængerkabel, skal det sættes direkte ind i RCD'en.

110v - Når der anvendes en bærbar transformer, skal den have en minimumseffekt på 3.3kw og til konstant mærkeeffekt.

De MÅ IKKE anvende et forlængerkabel mellem transformeren og strømforsyningen. De skal altid sikre, at kablet mellem 110v blandemaskinen og transformeren er af en mindstelængde på 3 meter. Sørg kabel er udstyret med kabel-klip til betjeningshåndtaget på alle tidspunkter.

Stik

PCEL 400E pladevibratoren er beregnet til gør-det selv eller til anvendelse på en arbejdsplads. Følgende stiktyper leveres monterede på produktet:-

110v Motor - 16 amp nominel BS4343 stiktype. eller 3-stift CEE7/7 Euro stiktype.

230v Motor - 13 amp nominal 3-stift BS1363 stiktype

Montering af stikket – ADVARSEL, DETTE PRODUKT SKAL JORDFORBINDES

VIGTIGT: Ledningerne i ledningsophænget er farvede i henhold til den følgende kode:

Ledningen som er farvet grøn og gul, skal tilsluttes til klemmen i stikket mærket med E eller farvet grøn og gul.

Ledningen som er farvet brun, skal tilsluttes til klemmen i stikket mærket med L eller farvet rød.

Ledningen som er farvet blå, skal tilsluttes til klemmen i stikket mærket med N eller farvet sort.

Tjek altid før tilslutningen til strømforsyningen, at spændingen er den samme som den nominelle spænding markeret på motoren

Forlængerkabler

Hvis De har brug for at anvende et forlængerkabel, må det ikke være længere end 25 meter (82 fod). Ledningsdelen skal være 2.5mm ^2 på 230v & 2,5mm ^2 på 110v. De skal sikre, at forlængerkablet er omhyggeligt arrangeret for at undgå væsker, skarpe kanter og steder, hvor køretøjer kan køre over det. Undgå at lade forlængerkablet blive fanget under blandemaskinen. Rul det helt ud da det ellers vil overhede og kan antændes. Sørg for at alle forlængerkabelforbindelser er tørre og sikre.

NVR - No Volt Release – Ingen voltfrigivelse

Motorerne, som er monterede på maskinen, er udstyret med en NVR (No Volt Release) afbryder. Det betyder, at hvis strømmen svigter, vil motoren ikke automatisk genstarte, når strømforbindelsen er genoprettet. Maskinen skal genstartes manuelt.

Sundhed og Sikkerhed

Vibration

En vis vibration fra komprimeringen overføres gennem håndtaget til brugerens hænder. Der henvises til specifikationerne & de tekniske data for vibrationsniveauer og anvendelsestid (anbefalet maksimal daglig anvendelsestid). Overskrid IKKE den maksimale anvendelsestid.

Personligt beskyttelsesudstyr

Ved brug af denne maskine skal der anvendes egnet personligt beskyttelsesudstyr, dvs. sikkerhedsbriller, handsker, høreværn, støvmaske og sikkerhedsfodtøj med stålnæser (med skridsikre såler for ekstra beskyttelse). Brug tøj, der er egnet til det arbejde, som skal udføres. Beskyt altid huden mod kontakt med beton.

Støv

Komprimeringsprocessen kan producere støv, som kan være sundhedsfarligt. Brug altid en maske, som er egnet til den type støv, der produceres.

Grunde til komprimering

Jord, som er blevet forstyrret, eller nyopfyldning, underbund og bituminøst afdækningsmateriale vil have små hulrum eller luftlommer, og hvis disse ikke komprimeres, vil det føre til, at der opstår et eller flere problemer.

1. Når der kører trafik hen over overfladen på et ukomprimeret område, trykkes materialet sammen.
   Dette fører til nedsynkning af den øverste overflade, når materialet fylder hulrummene.
2. Der opstår en lignende situation med statiske belastninger på ukomprimeret jord. Underlaget (f.eks. en bygning) vil synke.
3. Materialer med hulrum er mere modtagelige for vandnedsivning, hvilket fører til nedbrydning. Indtrængen af vand kan også bevirke, at jorden udvider sig i frostvejr og trækker sig sammen i varme perioder. Udvidelse og sammentrækning er den vigtigste årsag til beskadigelse af bygningsfundamenter og bevirker normalt, at det bliver nødvendigt at underminere.

Komprimering øger materialets densitet og øger derfor dets bæreevne. Reduceres lufthulrum, nedsættes risikoen for sammensynkning, udvidelse og sammentrækning på grund af indtrængen af vand.

Komprimeringsspecifi kation

Før i tiden er der blevet anvendt forskellige metoder til at specificere den fornødne komprimering ved forskellige anvendelser. Følgende faktorer skal tages i betragtning: materialeegenskaber, lagtykkelse, påført tryk, vibration og antal gange, der komprimeres. En større forståelse af hvordan komprimering virker har ført til indførelse af nye komprimeringsspecifikationer. Den nyeste specifikation er en del af Storbritanniens lov om nye vej- og gadearbejde (New Roads & Street Works Act) (NRSWA). Bygningsingeniører anvender nu disse specifikationer for at sikre god komprimering ved alt vejarbejde.

Anverdelser

Anvendelser/materialer falder i tre kategorier:

1. Kohæsive materialer (mindre end 20% granulær) f.eks. ler, silt og svær jord.
2. Granulære materialer (mere end 20% granulær) f.eks. paklag, sand og let jord.
3. Bituminøse materialer f.eks. asfalt (tjæremakadam), emulsionsbeton (bituminøse emulsionsprodukter).

Kontroleftersyn før start

Inspektion før start

Følgende inspektion før start skal udføres inden begyndelsen af hver arbejdsperiode eller efter hver 4 timers brug, alt efter hvad der indtræffer først. Se venligst nærmere oplysninger i afsnittet om service. Hvis der opdages en fejl, må 'PCEL 400E' maskinen ikke anvendes, før fejlen er udbedret.

1. Undersøg nøje anlægget 'PCEL 400E' og alle kabler for tegn på skader. Sørg for, at rembeskyttelsen er sikret, før maskinen tages i brug.
2. Kontrollér slanger, påfyldningsåbninger, drænpropper og andre områder for tegn på utætheder. Reparér evt. utætheder, før maskinen tages i brug.

ADVARSEL

Før du betjener eller udfører noget vedligeholdelsesarbejde på denne maskine, SKAL DU GENNEMLÆSE denne vejledning GRUNDIGT.

ADVARSEL

- Tag maskinen hen på det sted, hvor den skal bruges..

Brug IKKE mekanisk hejseværk på manuelle løftepunkter (se afsnit "Maskinens beskrivelse").

Transport af PCEL 400E skal foretages af 2 personer. Brug de angivede manuelle løftepunkter (se afsnit "Maskinens beskrivelse")

• Lad ALDRIG motoren køre under transport eller flytning af PCEL 400E, selv om det kun er over en kort afstand.
- Når du har udført kontroleftersynene før start, kan du starte motoren.
- Tænd maskinen og bruge styrehåndtaget at styre eller dreje PCEL 400E.

Vibratoren får ikke kun bundpladen til at vibrere, men får også maskinen til at køre fremad. Under normal brug bør det ikke være nødvendigt for dig at skubbe PCEL 400E maskinen - du kan bare lade den køre i dens eget tempo. Kørehastigheden afhænger af tilstanden af den overflade, som skal komprimeres. Hvis den overflade, som skal komprimeres, er på en skråning, skal de udvises stor forsigtighed med at styre PCEL 400E maskinens køreretning. Hvis det er nødvendigt, kan der fastgøres et passende tov til et lavt punkt på PCEL 400E maskinens chassis for at gøre det muligt for en hjælper at tage en del af maskinens vægt. Arbejd altid op og ned ad en skråning, aldrig på tværs.

• Før PCEL 400E maskinen hen over overfladen i et bestemt mønster, indtil den ønskede komprimering er opnået.

Hvor der findes et antal forskellige lag, som skal komprimeres oven på hinanden, skal hvert lag komprimeres for sig.

Standsning af motoren

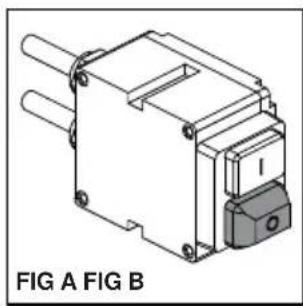

1. Tryk på den R∅DE knap (O) for at stoppe maskinen (Fig A).

Start af motoren

1. Sæt stikket i strømforsyningen.
2. Tryk på den GR∅NNE knap (I) for at starte maskinen (Fig B).

Fremgangsmåde ved PAT-prøve af PCEL-E-enhed (PAT = Portable Appliance Test) i prøvestand

ADVARSEL

Sørg for, at pladen er afbrudt fra strømkilden, før du udfører første trin eller den visuelle kontrol!

Før PAT-prøven gennemføres, skal en fagmand foretage en korrekt visuel kontrol af udstyrets elektriske sikkerhed. Du kan finde yderligere oplysninger om PAT-prøve samt alle relevante definitioner på følgende side: http://www.hse.gov.uk/electricity/faq-portable-appliance-testing.htm.

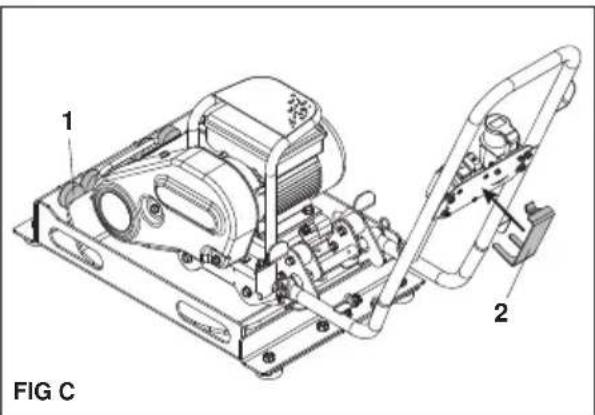

1. Placer PCEL 400E-pladevibratoren i en prøvestand

(reservedels-nr. 968/01200), så frontpladen peger mod antivibrationsbeslagene (del 1), mens enheden hviler på måtten, og håndtaget er vippet tilbage (fig. C). Prøvestanden skal være placeret på et plant underlag i tørre omgivelser, hvor kun gummifødderne berører underlaget, så vibrationsdæmpningen bliver korrekt

(BEMÆRK! gummifødderne er IKKE designet med henblik på at isolere produktet fra jorden).

1. Monter Z-beslaget (del 2) (reservedels-nr. 968/01205) til kontakten ved at skubbe den på, indtil den klikker sikkert på plads og berører den grønne ON -knap på kontakten.

2. Tilslut en passende PAT-tester konfigureret iht. specifikationerne for din PCEL 400E-enhed (dvs. spænding; isoleringsklasse; kor rekt prøvetype etc.).

3. Sørg for, at PCEL-E-pladevibratoren og PAT-prøvebeslaget ikke kan berøres under prøven. Udfør prøven, når du er sikker på, at det kan foregå på en sikker måde.

1 2 FIG C

Fejlfindingsvejledning

Problem Årsag Afhjælpning
Motoren starter ikke.	Sikringen eller afbryderen er udløst. Udskift	sikringen eller nulstil afbryderen.
	Stateren er kortsluttet eller gået i jordforbindelsen. Motoren giver summende støj og afbryderen eller sikringen udløses.	Kontakt forhandleren eller Altrad Belle.
	Motoren er overbelastet eller belastningen er fastklemt.	Efterse om belastningen sidder frit. Hvis frit, kontakt forhandleren eller Altrad Belle.
	Kondensatoren (på enfaset motor) kan have fejlet.	Kontakt forhandleren eller Altrad Belle.
	Startkontakten har fejlet. Kontakt forhandleren eller Altrad Belle.
Motoren kærer men dør ud.	Spændingsfald.	Hvis spændingen er lavere end 10 % af motorens klassifi cering, kontakt elselskabet eller tjek om et andet udstyr er ved at tage strømmen fra motoren eller kontakt forhandleren eller Altrad Belle.
	Belastningen øges.	Tjek om belastningen har ændret sig. Tjek om udstyret er blevet strammere. Hvis der er ventilatoranlæg, tjek om luftstrømmen ikke har ændret sig eller kontakt forhandleren eller Altrad Belle.
Motoren er for lang tid om at accelerere.	Defekt kondensator Kontakt forhandleren eller Altrad Belle.
	Defekt stationærkontakt. Kontakt forhandleren eller Altrad Belle.
	Dårlige lejer. Kontakt forhandleren eller Altrad Belle.
	Spændingen for lav.	Sørg for, at spændingen er indenfor 10 % af klassifi ceringen af motorens typeskilt. Hvis ikke, kontakt elselskabet eller tjek om et andet udstyr er ved at tage strømmen fra motoren eller kontakt Belle.
Motorens overbelastningsbeskyttelse snubler hele tiden.	Belastningen er for høj.	Tjek om belastningen ikke er fastklemt. Hvis motoren er blevet skiftet ud, tjek at klassifi ceringen er den samme som ved den gamle motor. Hvis den tidligere motor var specialdesignet, vil en masseproduceret motor måske ikke være i stand til at give den samme ydeevne. Fjern belastningen fra motoren og tjek om motoren udløses.
	Omgivelsestemperatur er for høj.	Tjek om motoren får nok luft for korrekt køling. De fl este motorer er designede til at køre i omgivelsestemperatur på under 40°C. (Bemærk: En korrekt kørende motor kan være for varm at røre ved.)
	Beskyttelsen kan være defekt. Kontakt forhandleren eller Altrad Belle.
	Spolingen er kortsluttet eller jordet. Kontakt forhandleren eller Altrad Belle.
Motoren giver en høj gnidende eller slibende støj.	Skader på interne funktioner. Kontakt forhandleren eller Altrad Belle.
Maskinen vibrerer ikke.	Drivremmen er løs. Justér remspændingen.
	Drevsvigt. Kontakt forhandleren eller Altrad Belle.
	Vibratorsvigt. Kontakt forhandleren eller Altrad Belle.
Asfalten klæber sig fast på pladen. Den bituminøse overflade danner flager (laminering).	Manglende smøring	Brug vand.
	Overkomprimering. Fjern og læg igen.
Lav kørehastighed (pladen synker ned).	For dyb lagtykkelse.	Fjern noget af materialet.
	Vandindholdet er for højt eller for lavt.	Fjern noget materiale og justér.

Vedligeholdelse

Altrad Belles PCEL 400E udvalg af pladevibratorer er konstrueret til at give mange års problemfri brug. Det anbefales, at en autoriseret Altrad Belle forhandler udfører alle større serviceeftersyn og reparationer. Brug altid originale Altrad Belle reservedele. Anvendes der ikke-originale dele kan garantien bortfalde. Før hver vedligeholdelse på maskinen, sluk motoren og afbryd strømforsyningen. Stil altid PCEL 400E maskinen på et vandret underlag for at sikre, at væskestandene aflæses korrekt. Brug kun de anbefalede olietyper (se skemaet på følgende side).

Tilkørselsperiode

Olien i vibratorens akselhus skal udskiftes efter de første 100 timers brug og derefter efter hver 500 arbejdstimer. For nærmere oplysninger om udskiftning af olie i vibratorens akselhus, se 'Vibratorenhed'. Remspændingen skal kontrolleres efter 4 timers brug.

Rensning

Dette er et elektrisk apparat. Under rengøring, SKAL de elektriske komponenter i denne maskine ALDRIG udsættes for vand eller væske af nogen art, da dette kan medføre alvorlig personskade eller død!

Rutinemæssig vedligeholdelse Før hver brug			De første 4 timer	Første måned / 20 timer	3 måneder / 50 timer
Kabler	Kontrollér	√
	Udskift når det er nødvendigt
Drivrem Spænding			√ √ √

Olie- / brændstoftype & mængde

	Olietype	Mængde (Liter)	Brændstof-type	Kapacitet (Liter)	Tændrørs afstand	Electrode-afstand (mm)
Vibratorenhed SAE 10w40 0.22 N/A N/A N/A N/A

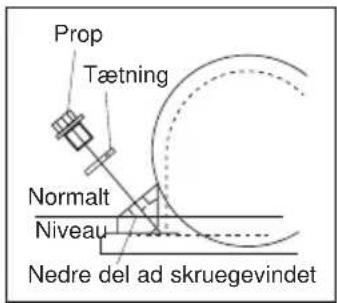

Prop Tætning Normalt Niveau Nedre del ad skruegevindet

Vibratorenhed.

Fjern prop med tætning, check, om oliestanden när det nederste gevind på oliespunshullet. Fyld op efter behov med den korrekte olie (se oversigten).

Din nye Altrad Belle PCEL 400E envejs pladevibrator garanteres for den oprindelige køber i en periode på et år (12 måneder) fra den oprindelige købsdato. Altrad Belle garantien gælder defekter i konstruktion, materialer eller udførelse.

Følgende dækkes ikke af Altrad Belle garantien:

1. Skade som følge af forkert brug, misbrug, tab eller lignende skade som følge af at anvisningerne for samling, betjening eller brugervedligeholdelse ikke er blevet fulgt.
2. Modifikationer, tilføjelser eller reparationer, der udføres af andre personer end Altrad Belle eller deres udnævnte agenter.
3. Transport- eller forsendelsesomkostninger til og fra Altrad Belle eller deres udnævnte agenter for reparation eller taksering af en reklamation for en hvilken som helst maskine.
4. Udgifter til materialer og/eller arbejdsløn for fornyelse, reparation eller udskiftning af komponenter som følge af almindelig brug.

Følgende komponenter er ikke dækket af garantien.

- Drivrem/-em

Altrad Belle og/eller deres udnævnte agenter, direktører, ansatte eller forsikringsgiver kan ikke holdes ansvarlig for følgeskader eller anden skade, tab eller udgifter i forbindelse med eller som følge af eller manglende mulighed for at bruge maskinen til noget formål.

Garantikrav
