Produkttype	Trådløs slagskruemaskine / Bor
Mærke	Parkside
Model	PDSSAP 20Li A1
Nominel spænding	20 V (jævnstrøm)
Transmission	4 gear
Tomgangshastighed (1./2./3./4. trin)	0-1900 / 0-2400 / 0-3050 / 0-3600 omdr./min
Slagfrekvens (1./2./3./4. trin)	0-1200 / 0-2400 / 0-3800 / 0-4300 /min
Maksimalt drejningsmoment	226 Nm (4. trin)
Maks. skruekapacitet	M16
Værktøjsholder	1/4" sekskant
Batteritype	Lithium-ion, serie PAP 20 (f.eks. PAP 20 B3)
Batterikapacitet (B3)	4 Ah / 80 Wh
Opladningstid (med PLG 20 C3)	Ca. 60 min
Anbefalet oplader	PLG 20 A1/A4/C1/A2/C2/A3/C3, PDSLG 20 A1, PLGS 2012 A1
Lydtryksniveau (L_pA)	85,4 dB(A), usikkerhed K=3 dB
Lydeffektniveau (L_WA)	96,4 dB(A), usikkerhed K=3 dB
Vibration (skruning)	9,598 m/s², usikkerhed K=1,5 m/s²
Hovedfunktioner	Progressiv start/stop, reversibel rotationsretning (højre/venstre/lås), 4-trins momentvalg, LED-arbejdslys, bælteclip, motorbrems, intelligent batterikompatibilitet
Vedligeholdelse og rengøring	Rengør med en tør klud; brug ikke benzin, opløsningsmiddel eller aggressive rengøringsmidler. Opbevar tørt og fri for olie og fedt.
Sikkerhed	Brug høreværn; brug handsker; hold børn væk; udsæt ikke for regn eller fugt.
Reservedele og reparationsmuligheder	Reservedele fås via kundeservice (tlf. 0800 919270 for Frankrig). Reparationer må kun udføres af en kvalificeret fagmand.
Garanti	5 år på apparatet, 3 år på batteripakker (serie X 20 V Team).
Generelle oplysninger	Kun til privat brug; kompatibel med batterier og opladere fra Parkside X 20 V Team serie.

Ofte stillede spørgsmål - PDSSAP 20Li A1 PARKSIDE

Hvilke batterier er kompatible med Parkside PDSSAP 20Li A1?

Apparatet er kompatibelt med batterier fra X20 V Team serien: PAP 20 A1/A2/A3/B1/B3, PAPS 204 A1 og PAPS 208 A1. Kompatible opladere inkluderer PLG 20 A1/A4/C1/A2/C2/A3/C3, PDSLG 20 A1 og PLGS 2012 A1.

Hvordan oplader jeg batteriet til PDSSAP 20Li A1?

Sæt batteriet i hurtigopladeren (f.eks. PLG 20 C3) og tilslut opladeren til en stikkontakt. Den røde LED angiver opladning, den grønne LED angiver, at batteriet er klar. Oplad ikke ved temperaturer under 10°C eller over 40°C.

Hvordan vælger jeg tilspændingsmomentet?

Tryk på momentvælgerknappen (6) for at vælge mellem 4 trin. Trinnet vises på momentindikatoren (5). Let tryk på afbryderen giver et reduceret moment, kraftigere tryk øger det. Brug den mindste indstilling til møtrikker for at undgå overspænding.

Hvad gør jeg, hvis den røde LED for opladningskontrol blinker?

Hvis den røde LED blinker, betyder det, at batteriet er overophedet og ikke kan oplades. Lad det køle af. Hvis både rød og grøn LED blinker, er batteriet defekt og skal udskiftes.

Hvordan vender jeg rotationsretningen?

Skub rotationsretningskontakten (2) til højre eller venstre for at vende retningen. For at låse apparatet skal du sætte kontakten i midterposition.

Hvad er garantien for Parkside PDSSAP 20Li A1?

Apparatet har 5 års garanti fra købsdatoen. Batteripakkerne i X20 V Team serien har 3 års garanti. Gem kassebonen som dokumentation.

Hvordan monterer jeg bælteclipsen?

Løsn skruen (3a) med en stjerneskruetrækker, sæt bælteclipsen (3) på holderen, og spænd skruen godt igen.

Hvordan udskifter jeg værktøjet (bit)?

Træk låsehylsteret (1a) fremad, sæt et egnet værktøj i værktøjsholderen (1), og slip hylsteret. For at fjerne værktøjet trækkes hylsteret igen.

Hvad er rådene til opbevaring af batteriet?

Opbevar batteriet et køligt og tørt sted mellem 0°C og 50°C. Hold ladetilstanden mellem 50% og 80% for lang levetid. Kontroller jævnligt ladetilstanden.

Hvor kan jeg bestille reservedele?

Du kan bestille reservedele telefonisk på 0800 919270 (Frankrig) eller 0800 12089 (Belgien), eller på hjemmesiden www.kompernass.com. Hav dit IAN-referencenummer (391004_2201) klar.

BRUGSANVISNING PDSSAP 20Li A1 PARKSIDE

Oversaettelse af den originale driftsvejledning

HU

AKKU-CSAVAROZó 20 V

Az original hasznalatiutasitas forditasa

DE AT CH

För du læser, vend widen med billed der frem og blivbekendt med alle apparatets Funktioner.

#

DK Oversaettelse af den originale driftsvejledning Side 113

Dette produit understätter udvidede funktioner ved anvendelse af specielle smart-batterier. Yderligere informationer kan findes i de vedlagte materialer fra producenten. Hvis smart-batteri-funktionerne understättes, lyser Ready2Connect LED 5 pa ffolgende mäde:

Ready2Connect LED

Forbindelse af batteripakken LED'en blinker 3 gange

Forbindelse med appen LED'en er taendt

Ikke forbundet med appen LED'en er slukket

Værktj i opdateringsmodus LED'en blinker permanent

Værktøjsopdatering udført LED'en blinker i 5 sekunder

Værktøjsopdatering mislykkedes LED'en blinker hurtigt

T

Tilsigtet anvendelse 1 14
Udsy r. 114
Pakkens indhold 1 1 4
Tekniske data 1 1 4

Generellesikkerhedsanvisningertilelværktjoer. 1 15

1. Sikkerhed på arbejdsspladsen 1 1 6
   2.Elektrisk sikkerhed 116
2. Personsikkerhed 116
3. Anvendelse og handtering af elværktoget 117
   5.Anvendelse og handtering af batteridrevet værktj 117
4. Service 118

Sikkerhedsanvisninger specielt for slagskruemaskiner 1 18
Originalt tilbehør/ekstraudstyr 1 18
Sikkerhedsanvisninger for opladere 1 18

For ibrugtagning 119

Opladning af batteripakken (se fig. A) 119
Indsaeling/udtagning of batteripakke 119
Kontrol af batteritilstand 119
Montering of baelteclipsen 119
Taend/sluk 119
Indstilling/forvalg af omdrejningstal/tilspændingsmoment 120
Skif af omdrejningsretning 120
Indsætning/udskiftning af værktj 120

Overseltse af den originale overensstemmelseserklaering 123

Tillykke med kobet af dit nye produkt. Du har valgt et produkt af hoj kvalitet. Betjeningsvejledningen er en del af dette produkt. Den indeholder vigtige informationer om sikkerhed, anvendelse og bortskaffelse. Du bo r sætte dig ind i alle produits betjenings- og sikkerhedsanvisninger for brug. Brug kun produktet, som beskrevet, og kun til de oplyste anvendelsesomrader. Lad vejledningen ffolge med produit, hvis du giver det videre til andre.

Tilsigtet anvendelse

Med dette produit kan du skrue skruer ind og Iosne dem samt stramme og Iosne motrikker. Produktet er udstyret med hore-/venstrelo, en 1/4" unbrakobitholder og en LED-arbejslampe. Lyset i dette produit er beregnet til oplysning af produits direkte arbejsomrade. Takket vaere produits drejeslag-funktion omdannes motoreffekten til ensartede drejeslag. Slagvarket aktiveres, nár skruer og motrikker strammes og Iosnes.

Produktet mä kun bruges af voksne. Unge over 16 ar mä kun bruge produit under opsyn. Producenten er/DDke ansvarlig for skader, der skyldes anvendelse til andre formal end anvendelsesomraretter forkert betjening.

Brug kun produktet som beskrevet og kun til de an-givne anvendelsesomrader. Produktet er ikke bereg-net til erhvervsmaessig brug. Enhver,anden anvendelse ellerændring af produktet anses ikke for at vaere i overensstemmelse med det tilsigtete og indebærer betydelig risiko for uheld. Producenten patager sig intet ansvar for skader, der opstár som ffolge af util-sigtet anvendelse.

Udstyr

1 Vaerktojsholder
1a Lasekappe
2 Omdrejningsomskifter/las
Baelteclips
3a Fastgorelsesskrue
4 LED-arbejslampe
5 Drejningsmomentindikator
Forvalgdfrejningsmoment
TEND/SLUK-knap/hastighedsregulator

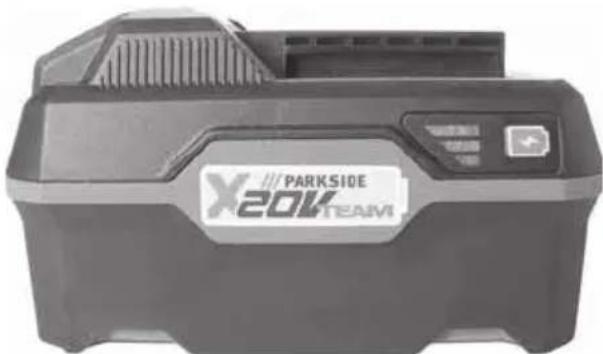

Batteripakke
9 Knap til frigorelse af batteripakken
Hurtigoplader
1 Display-LED for batteri
12 Knap for batteritilstand
16 Red LED til kontrl of opladning
14 Gron LED til kontrl af opladning
15 Ready2Connect LED

Pakkens indhold

1 batteridreven slagnogle 20V
1 baelteclips
1 kuffert
1 betjeningsvejledning

Tekniske data

Batteridreven slagnøgle 20 V PDSSAP 20-Li B3

Maerkespaending 20 V Gear 4-frins-gear

Nominal

tomgangshastighed 1. trin n 0 - 1900^1 2. trin _0 0-2400 min3. trin _0 0-3050 min4. trin _0 0-3600 min

Slagfrekvens 1.trin O-1200/min

2.trin 0-2400/min
3.trin 0-3800/min
4.trin 0-4300/min

Momenttrin 1.trin:120Nm

Værktogsholder 1/4" sekskant

Batteri PAP 20 B3*

Type

Maerkespaending = = 2 evnstromy

Kapacitet 4

Celler 10 (80 Wh)

Batteridrevet hurtigoplader PLG 20 C3\*

INDGANG/Input

Maerkespaending 230-240 V\~,50 Hz (vekselstrom)

Maekeffekt 120 W

Sikring (indvendig) 3,15 A

UDGANG/output

Maerkespaending = 2:1,5 V

Maekestrom 4,5 A

Opladningstid ca. 60 min

Beskyltesesklasse (db)beltsolering)

• BATTERI OG OPLADER MEDFØLGER IKKE

Stojemissionsværdi

Målevaerdi for stoj beregnet iht. EN 62841.

Det A-vaegte de stijniveau for elværktjeet udgornormalt:

Lydtrykniveau Lp=85,4dB(A)

Usikkerhed K_PA = 3 dB

Lydeffektniveau LwA 96,4dB(A)

Usikkerhed

Vibrationsemissionsværdi

Samlede vibrationsværdier (vektorsum i tre retninger) beregnet iht. EN 62841:

Tilspænding af skruer og møtrikker af maksimalt

tilladt storrelse a_b = 9,598m / s

Usikkerhed K = 1,5m / s^2

Bae horevaern!

BEMERK

De angivne samlede vibrationsværdier og de angivne stojemissionsværdier er malt ih. standardiserede testmetoder og kan anvendestilammenligning af forsellige elværktjoer.
De angivne samlede vibrationsværdier og de angivne stjemissionsværdier kan ogsa ON anvendes til en indledende vurdering af faren ved belastningen.

Ah ADVARSEL!

Vibrations- og stojemissionen kan afvige fra de angivne værdier under den faktiske anvendelse af elværktoget, afhengigt af den måde elværktoget anvendes pø og især af det emne, der forarbejdes.
Prov at holde belastningen sa lav som muligt. Vibrationsbelastningen kan f.eks. reduceres ved brug af handsker, nar værktoget anvendes, ell er ved at reducere den tid, værktoget er i (favgshten)kal der tages hensyn til hele driftscyklussen (fx perioder, hvor elværktoget er slukket, og perioder, hvor det er taendt, men korer uten belastning).

Generelle sikkerhedsanvisninger til elværktjojer

ADVARSEL!

Laes alle sikkerhedsanvisninger, instruktioner, illustrationer og tekniske data, som dette elværktj er forsynet med. Hvis de nedenstaende anvisninger ikke overholds, kan det medføre elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar sikkerhedsanvisningerne og -instruktionerne til senere brug.

Begrebet "elværktj", der anwendes i sikkerhedssanvisningerne, henviser bade til elværktj, der anwendes med strmledning, og batteridrevet elværktj (uden strmledning).

1. Sikkerhed på arbejsplädsen

a) Hold arbeidspladsen ren og godt oplyst. Rod og dareligt oplyste arbeidspladser kan medfore uheld.
b) Arbejd aldrig med elværktj i eksplosionsfarlige omgivelser, hvor der befinder sig braendbare væsker, gasser aller stov. Elværktj danner gnister, som kan antaende stovet aller dampene.
c) Hold børn og andre personer pa afstand, nar elværktæjt bruges. Hvis du bliver distraheret, kan du miste kontrollen over produit.

2. Elektrisk sikkerhed

a) Elværktjets tilslutningsstik skal passage til stikkontakten. Stikket ma ikkeændres på nogen在这方面。
Brug ikke adapterstik sammen med elværktj med beskyttesjord. Uændrede stik og de rigtige stikkontakter reducerer risikoen for elektrisk stød.
b) Undgå kropskontakt med jord forbundne overflader som f.eks. rør, radiatorer, komfurer og koleskabe. Der er oget risiko for elektrisk stød, hvis din krop har jord forbindelse.
c) Hold elværktj væk fra regn og fugt. Hvis der traenger vand ind i elværktjet, oges risikoen for elektrisk stød.
d) Brug ikke ledningen til noget, den ikke er beregnet til, f.eks. til at bareller hænge vaerktojet op i eller til at trække stikket ud af stikkontakten. Hold ledningen på afstand of varme, olie, skarpe kanter allerprodukts bevægeligele. Beskadigede aller sammen-filtrede ledninger øger risikoen for elektrisk stød.
e) Hvis du anvender elværktoget udendors, skal du bruge en forlaengerledning, som ogsa er egnet til udendors brug. Nar du anvender en forlaengerledning, der er beregnet til udendors brug, reduceres risikoen for elektrisk stod.
f) Hvis det darüber er muligt at undgå at bruge elværktøjet i fugtige omgivelser, skal der installeres en fejlstrømsafbryder. Installation af en fejlstrømsafbryder reducerer risikoen for elektrisk stød.

3. Personsikkerhed

a) Vær altid opmaerksom pa og bevidst om, hvad du laver, og arbejd fornuftigt med elværktoget. Brug ikke elværktoget, hvis du erukoncentreret eller pavirket af narkotika, alkohol eller medicin. Selv et øjebliks uopmaerksomhed ved brug脫elværktoget kan medføre alvorlige kvæstelser.
b) Bug personligt beskyttelsesudstyr, og bær altid beskyttelsesbriller. Nár du bruger personligt beskyttelsesudstyr som stovmaske, skridsikre sikkerhedssko, beskyttelseshandsker, sikkerhedshjelm og horeværn afhengigt af elværktojets type og anvendelse, reduceres risikoen for per-sonskader.
c) Undgå utilsigtet igangsætning. Kontroller, at elværktøjet er slukket, før du forbinder det med stromforsyningen og/eller tilslutter batteriert, tager elværktøjet op uller bærer det. Hvis du bærer elværktøjet rundt med fingeren pa kontakten, eller hvis elværktøjet sluttes til stromforsyningen, mens det er taendt, kan der opsta uheld.
d) Fjern indstellingsværktj aller skruenogler, fandr du tænder elværktjet. Hvis der sidder et værktj aller en skruenøgle pa en roterende del afelværktjet, kan det medfrole personskader.
e) Undgå akavede kripsstillinger. Sørg for, at du stå sikkert, og hold altid balancen. Derved kan du bedre kontrollere elværktogjet i uventede situationer.
f) Bær velegnet pólkaedning. Bær ikke løstsiddende toj aller smykker. Hold hær og toj pa afstand af dele, der bevæger sig. Løst toj, smykker eller harek kan gribe fat i dele, der bevæger sig.
g) Hvis det er muligt at montere stovopsugningsog opsamlingsanordninger, kal disse tilslutes og anwendes korrekt. Anvendelse of denne type anordninger nedsætter stovrisikoen.
h) Føl dig ikke for sikker, og tilssidesæt ikke sikkerhedsreglerne for elværktøj, selv om du erfortrolig med elværktøjet after mange ganges anvendelse. Uforsigtige handlinger kan pa en brøkdel af et sekund.fore til alvorlige kvaestelser.

4. Anvendelse og handtering af elværktoget

a) Overbelastmentelvarktojet.Brug et elvarktoj,der er egnet til arbejdet.Med et velegnet elvarktoj arbejder du bedre og mere sikkert i det angivne effektomrade.
b) Brug aldrig elværktjet, hvis dets kontakt er defekt. Elværktj, som/DDke kon tændes og slukkes, er farligt og skal repareres.
c) Træk stikket ud af stikkontakten og/eller fjern det udtagelige batteri, f#r du foretager ind-stillinger pa produktet, uskifter indsatsvarktoj aller lægger elværktøjet fra dig. Disse forholdsregler forbinder, at elværktøjet starter yed en feil.
d) Opbevar elværktj uden for boRs rækkevidde, nar værktjet ikke anvendes. Persona, som/DDi ke kender elværktjet,ller som icke har Iest disse anvisninger, ma icke bruge produktet. Elværktj er farligt, hvis det anvendes af uerfarne personer.
e) Vedligehold elværktog odets indsatsvarko omhyggeligt. Kontroller, om bevegelige dele fungerer, som de skal, og ikke sætter sig fast, om dele er defekte aller s beskadigede, at elværktjets fonction er forringet. FBe skadigede delerepareret, inden du bruger elværktoget. Mange uheld skyldes darligt vedligeholdt elværktoj.
f) Hold skærende værktøjer skarpe og rene. Omhyggeligt vedligeholdt værktøj med skarpe skær saetter sig ikke sa ofte fast og er lettere at styre.
g) Brug elværktj, indsatsværktj, udskiftelige dele osv. iht. disse anvisninger. Tag hensyn til arbejsbetingelserne og det arbeje, der skal udfores. Anvendelse of elværktj til andet end de tiltaenkte anvendelsesomrader kan fore til farlige situationer.
h) Hold handtag og gribeflader tøre, rene og fri for olie og fedt. Glatte handtag og gribeflader gør sikker betjening og kontrol over elværketjeet umulig uforudsete situationer.

5. Anvendelse og handtering af batteridrevetværktj

a) Oplad kun batterierne med opladere, som producenten har anbefalet. Hvis du bruger en oplader, der er beregnet til en bestemt type batterier, er der fare for brand, hvis den anvendes sammen med andere batterier.
b) Brug kun batterier, der er beregnet til elvarktojet. Anvendelse af andre batterier kan medfere persorskader og brandfare.
c) När batteriet ikke benyttes, skal det holdes væk fra kontorclips, mønter, nøgler, søm, skruer aller andre små metalgenstande, som kan forårsage kortslutning mellem kontakterne. Kortslutning mellem batteriets kontakter kan medføre forbrændinger og brand.
d) Ved forskert anvendelse kan der Ibe vaeske ud af batteriet. Undgakontakt med donne vaeske. Skyl after med vand, hvis du alligevel kommer i kontakt med vaesken. Hvis vaesken kommer i ojinene, skal du soge lage. Batterivaeske, der Iober ud, kan medfore hudirritationer aller forbrandinger.
e) Brug aldrig et beskadiget aller modificeret batteri. Beskadigede aller modificere batterier kan fore til uforudsigelig Funktion samt til brand, eksplosioner ull risiko for personskader.
f) Udsæt ikke batterier for ild eller hije tempera turer. lld ellertemperaturer over 130^ (265 ^ F) kan forarsage eksplosioner.
g) Folg alle anvisninger for opladning, og oplad aldrig batteriet aller batteridrevet værktøjuden for temperaturintervalt, som er angivet i betjeningsvejledningen. Forkert opladning eller opladning uden for det tilladte temperaturinterval kan ødelæggie batteriet og ogge brandfaren.

FORSIGTIG! EKSPLOSIONSFARE! Oplad aldrig batterier, der/DD er beregnet til det.

Beskyt batteriet mod

varme pa grund af f.eks. vedvarende sollys, ild, vand og fugt. Fare for eksplosion.

6. Service

a) Lad kun en kvalificeret reparator reparere dit elværktog kun med originale resededele. Derved garanteres det, at elværktjets sikkerhed bevares.
b) Vedligehold aldrig beskadigede batterier. Vedligeholdelse af batterier ma kun udfores af producenten ell er autoriseret servicevarksted.

Sikkerhedsanvisninger specielt for slagskruemaskiner

Bae r horevern ved slagskruning. Stjipavirknin gen kan medfere haretab.
Sorg for at fastgore emnet. Emner, der er fastgjort med en spaendeanordning aller skruestik, holds mere sikkert end med händen.
Hold godt fast i elværktoget. Nár skruer fast-spændes og lösnes, kan der kortvarigt forekomme hóje reaktnsmomenter.

■ Vent til elværktøjet er standset, før du lægger det fra dig. Indsatsværktøjet kan sætte sig fast og fjre til, at man mister kontrollen over elværktøjet.
Hold fast i elværktoget pa de isolerede gribeflader, nar du arbejder pa steder, hvor skruen kan ramme skjulte elledninger. Kontakten mellem skruen og en spændingsforende ledning kan sætte produktdele af metal under spænding og medføre elektrisk stød.

Originalt tilbehør/ekstraudstyr

■ Brug kun tilbehør og ekstraudstyr, som er angi-vet i betjeningsvejledningen, eller hvis montering er kompatibel medprodukter.

ADVARSEL!

Sikkerhedsanvisninger for opladere

Dette produit kan bruges af børn fra 8 ar og derover og af personer med nedsatte fysiske, sensoriske ell er mentale evner aller manglende erfaring og/eller viden, hvis de er under opsyn ell er undervises i sikker brug af produit et og de farer, der kan vaere forbundet med det. Børn ma ikke legemed produit. Rengoring og brugervedligeholdelse ma ikke udfores af børn uten opsyn.
Hvis dette produits tilslutningsledning beskadiges, skal denudskiftes af producenten allerdennes kundeservice aller afen person med tilsvarende kvalifikationer, sa farlige situationer undgås.

Opladeren er kun beregnet til indendors brug.

ADVARSEL!

Hvis dette produits tilslutningsledning beskadiges, skal den udskiftes af producenten aller dennes kundeservice aller af en person med tilsvarende kvalifikationer, sa farlige situationer undgås.

OBS!

Denne oplader kan kun oplade falgende.
battery: PAP 20 A1/PAP 20 A2/
PAP 20 A3/PAP 20 B1/PAP 20 B3/
PAPS 204 A1/PAPS 208 A1.
Derfindes en opdateretliste over kompatiblenbatterierpawww.Lidl.de/Akku.

Før ibrugtagning

Opladning af batteripakken (se fig. A)

FORSIGTIG!

▶ Traek altid strømstikket ud, før du tager batteripakken ud af opladeren eller saetter den i.

BEMAERK

Oplad aldrig batteripakken, hvis den omgivende temperatur er under 10^ erer over 40^. Hvis litium-ion-batteriet skal opbevarres i laengere tid, skal dets opladningstilstandkontroleres regelmaessigt. Den optimale opladningstilstand er mellem 50% og 80% . Opbevaringsforholdene skal vare kolige og tore med en omgivende temperatur pa mellem 0 og 50^.

Sæt batteripakken 8 ind i hurtigopladeren 10 (se fig. A).
Sæt strømstikket i stikkontakten. Den grønne opladningskontrol-LED lyser kortvarigt, og derefter lyser den rode opladningskontrol-LED 3.
Den gronne kontrl-LED viser, at opladningen er afsluttet, og at batteripakken kan anvendes.

OBS!

Hvis den rode kontrol-LED 13 blinker, er batteripakken overophedet og kan ikke oplades.
Hvis den rode og gronne kontrl-LED 13 14 blinker samtidigt, er batteripakken 8 defekt.

Sæt den genopladelige batteripakke 8 ind i Produktet.
Sluk opladeren i mindst 15 minutter mellem opladninger, der foretages after hinanden. Traek stikket ud.

Indsætning/udtagning af batteripakke

Indsæting af batteripakken

Stil omdrejningsomskifteren 2 pa midterstillingen (lAs). Saat batteripakken 3 ind i handtaget, til den klikker pa plads.

Udtagning af batteripakken

Tryk på knappen til frigørelse 9, og tag batteripakken 8 ud.

Kontrol af batteritilstand

Tryk pā knappen til kontrol af batteritilstand 12 for at kontrollere batteriet. Tilstanden aller resteffekten vises pā ffolgende mäde pā display-LED for batteriet 1: RØD/ORANGE/GRØN = maksimal opladning RØD/ORANGE = medium opladning RØD = svag opladning - oplad batteriet

Montering af baelteclipsen

Løsn monteringsskrue3a med en almindelig stjerneskruetrækker (medfolger/DD).
Hold baelteclipsens hu3 hen over skruegevin-dets hul.
Stram fastgorelsesskrue 3igen.

Taend/sluk

Tend

Tryk og hold TEND-/SLUK-knappen 7 inde for at tende Produktet.

LED-arbeidslampen lyser, nár TEND/ SLUK-knappen trykkes lidt ellher helt ind.

Arbejslampen gør det muligt at oplyse arbejsområdet ved dãrlige lysforhold.

Sluk

Slip TÄND/SLUK-knappen ⑦ for at slukke for Produktet.

Indstilling/forvalg af omdrejningsdal/tilspændingsmoment

Tryk pa knappen til forvalg af drejningsmomentet 6 for trinvist at vaelge det onskede drejningsmoment. Det valgte drejningsmomentrin vises pa drejningsmomentindikatoren 5.
Et let tryk på TÄND/SLUK-knappen ⑦ giver et lav't omdrejningstal og et lav'tilspændingsmoment.

Ved tiltagende tryk øges omdrejningstallet og tilspændingsmomentet.

Tilspaendingsmomentet afhaenger af det valgte omdrejningstal/det forvalgte drejningsmoment og slagvarigheden.

BEMERK

Ved stramning af hjulmotrikker skal der dog vaelges den laveste drejningsmomentindstilling for at undga for kraftig stramning.
Den integrerede motorbremse giver hurtig standsninafproduktet.

OBS!

Det faktisk opnåede tilspændingsmoment skal kontrolleres med en momentnøgle!

Shift of omdrejningsretning

Skift omdrejningsretningen ved at flytte omdrejningsomskfteren 2 mod horeller venstre.

Indsætning/udskiftning af værktøj

Træk Iasekappela frem. Saet det onskedevaerktoj i værktjojholderen 1
Træk lasekappela fremigen for at kinne tage vaerktojet ud.

ADVARSEL! FARE FOR PERSONSKADER! Sluk altid produktet førarbeitdet, og tag batteriet ud.

Produktet er vedligeholdeslesesfrit.

■ Produktet skal altid vare rent, tort og uden olie ell er smrefedt.
Der mä ikke komme væske ind i produitet.
■ Brug en tør klud til rengøring af huset. Brug aldrig benzin, oplosningsmidler eller rensemidler, som angriber plast.
Hvis lithium-ion-batteriet skal opbevares i laengere tid, skal dets opladningstilstand kontrolleres regelmessigt. Den optimale opladningstilstand er på mellem 50% og 80% . Det optimale opbevaringsklima er koliq og tort.

BEMERK

Reservedele, som/DD er angivet (f.eks. kon-takter), kan bestilles hos vores service-hotline.

Bortskaffelse

Produkt og emballagen kan genbruges, er underlagt udvidet producentansvar og indsamles separat.

Bortskaf/DDelværktj Sammen med husholdningsaffaldet!

Symbolet med den overstregede af-faldscontainer pa hjul viser, at dette

produkt er underlagt direktivet 2012/19/EU. Dette direktiv angiver, at produit etijke ma smides ud sammen med det almindelige husholdningsaffald, nar dets brugstid er omme, men skal afleveres pa saerlige indsamlingssteder, genbrugspladser aller affaldsvirksomheder.

Denne bortskaffelse er Gratis for dig. Skan miljøet, og bortskafproduktet korrekt.

Hvis det udtjente produkt indeholder persondata, er du selv ansvarlig for sletningen, for du afleverer det.

Fjern de gamle batterier fra produit, hvis det kan ske.uden at ødelægge produit, og aflever dem til separat indsamling, for det udjtente produit bortskaffes. Ved indbyggede genopladelige batterier skal der gores opmaerksom pa ved bortskaffelsen, at produit indeholder et genopladeligt batteri.

Du kan fä supplerende oplysninger hos kommunen om bortskaffelse af udtjenteprodukter.

Smid/DD hushholdningsaffaldet!

Defekte aller opbrugte batterier kal genanvendes i henhold til direktiv

2006/66/EC. Batterier/genopladelige batterier skal behandles som specialaffald og skal derfor bortskaffes miljøvenligt på de relevante steder (forhandlere, specialforretninger, offentlige myndigheder, commercienne affaldsvirksomheder). Batterier/ genopladelige batterier kan indeholde giftige tungmetaller.

Bortskaf derfor ikke batterier/genopladelige batterier sammen med husholdningsaffaldet, men aflever dem til separat indsamling. Aflever kun batterier/ genopladede batterier, när de er afladet.

Emballagen bestar af miljovenlige materialer, som kan bortskaffes pa de lokale genbrugspladser.

Bortskaf emballagen miljovenligt. Vær opmaerk som pa mærkningen pa de forskeigte emballagematerialer, og aflever dem sorteret til bortskaffelse. Embal

lagematerialerne er mærket med forkortelserne (a) og tallene (b) med følgende betydning: 1-7: Plast, 20-22: Papir og pap, 80-98: Kompositmaterialer.

Garanti for KompernassHandels GmbH

Kaere kunde

På dette produit fär du 5 árs garanti fra købsdaten. I tilfælde af mangler ved produitet har du en række juridiske rettigheder i forhold til sælgeren of produitet. Dine juridiske rettigheder forringes ikke af den nedenfor anførte garantiet.

Garantibetingelser

Garantiperioden begynder pa kobsdatoen.
Opbevar venligst kvitteringen et sikkert sted.Den er
nodvendig for at kinne dokumentere kbet.

Hvis der inden for fem ar fra dette produits kobs-dato opstar en materiale-ller fabrikationsfejl, vil produitet - after vores valg - blive repareret aller udskiftet,ller kobsprisen vil blive refunderet Gratis til dig.Denne garantiydelse forudsætter,at det defekte produit afleveres, og kobsbeviset (kvitteringen) forevises i lobet af fristen pa tre ar,og at der gives en kort skriftlig beskrivelse af,hvori manglen bestar,og hvornar den er opstaet.

Hvis defekten er daekket af vores garanti, fãr du et repareret ell er nyt produkt retur. Reparation ell er ombytning af produktet udloser ikke en ny garantiperiode.

På batteripakker i X 20 V Team-serien fär du 3 Års garanti fra købsdatoen.

Garantiperiode og juridiske mangelkrav

Garantiperioden forlenges alike, hvis der gores brug af garantien. Det gelder ogsa for udskifte de og reparere dele. Skader og mangler, som eventuelt allerede fandtes ved kob, somt manglende dele, skal anmeldes straks after udpakningen. Nar garantiperioden er udlobet, er reparation af skader betalingspligtic.

Garantiens omfang

Produktet er produceret omhyggeligt after strenge kvalitetsretningslinjer og testet grundigt inden leveringen.

Garantien dækker materiale- og fabrikationsfejl. Denne garanti omfatter ikke produktdele, der er udsat for normal slitage og derfor kan betragtes som sliddele, eller skader på skrobelige dele som f.eks. kontakter aller dele af glas.

Denne garanti bortfalder, his produkt er blevet beskadiget,iks er forskriftsmessigt anvendt ellerevedligeholdt. For at sikre forskriftsmessig anvendelse af produkt skal alle anvisninger nnevnt i betjeningsvejledningen noje overholds.Anvendelseformal og handlinger, som fraradesller der advares imod i betjeningsvejledningen, skal ubetinget undgås.

Produktet er kun beregnet til privat og ikke til kommercielt brug. Ved misbrug og uhensigtsmæssig brug, anvendelse af vold og ved indgrep, som ikke er foretaget af vores autoriserede serviceafdeling, bortfalder garantien.

Garantiperioden gelder ikke ved

Normal forbrug af batteriets kapacitet
Erhvervsmaessig anvendelse af Produktet
■ Beskadigelser aller ændringer på produitet udført af kunden
Manglende overholdelse af sikkerheds- og vedligeholdelsefsorskritter, betjeningsfejl
Skader som ffolge af naturkatastrofer

Afvikling of garantisager

For at sikre en hurtig behandling af din anmeldelse bo r du falgge nedenstaende anvisninger:

Ved alle foresp-orgsler bedes du have kvitteringen og artikelnummeret (IAN) 391004_2201 klar som dokumentation for kobet.
■ Artikelnummeret kan du finde pa typeskiltet pa produktet, som indgravering pa Produktet, pa betjeningsvejledningens forside (nederst til venstre) ell er som klæbemærke pa bag-ller undersiden af produitet.

Hvis der opstår Funktionseil erler øvrige mangler, bedes du Forst kontakte nedennævnte serviceafdeling Telefonisk erler via e-mail.
Et produit, der er registreter som defekt, kan du derefter indsende portofrit til den oplyste serviceadresse med vedlaeggelse af kobsbevis (kvittering) og en beskrivelse af, hvori manglen bestar, og hvornar den er opstaet.

På www.lidl-service.com kan du downloadeijke og mange andre manualer,produkvideooerg installationssoftware.

Med donne QR-kodekommen du direkte til Lidlservicesiden (www.lidl-service.com) og kan abneden onskedede betjeningsvejledning ved indtastning af artikelnummeret (IAN) 391004_2201.

ADVARSEL!

Få produit repareret hos et serviceværsted eller af en elektriker og kun med originalereservedele.Derved garanteres det, at produits sikkerhed bevares.
Lad altid producenten af produit etller dennes kundeservice udskifte stikket aller ledningen.Derved garanteres det, at produits sikkerhed bevares.

Service

DK Service Danmark

Tel.: [phone]

E-Mail: [e-mail]

IAN391004_2201

Importør

Bemærk at den afterfolgende adressie ikke er en serviceadresse. Kontakt forst det naevnte servicested.

Oversættelse af den originale overensstemmelseserklaering

Vi, KOMPERNASS HANDELS GMBH, dokumentansvarlig: Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, TYSKLAND, erklær hermed, at dette produkt stemmer overens med følgende standarder, standardiseringsdokumenter og EU-direktiver:

Maskindirektivet (2006/42/EC)

Elektromagnetisk kompatibilitet (2014/30/EU)

RoHS-direktivet (2011/65/EU)*

• Ansvaret for udstedelsen af/DDne overensstammelseserklaring er udelukkende producentens. Den ovenfor beskreve genstand i erklæringen opfylder forskrifterne i EU-parlamentets og Rådets direktiv 2011/65/EU of 8. Juni 2011 om begrensning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr.

Anvendte harmoniserede standarder

EN62841-1:2015

EN 62841-2-2:2014

EN IEC 55014-1:2021

EN IEC 55014-2:2021

EN IEC 63000:2018

Type/produktbetegnelse: Batteridreven slagnogle 20 V PDSSAP 20-Li B3

Vi forbeholder os ret til tekniske ændringer med henblick på videreudvikling.

Hvis du vil bestille et reservebatteri til produit, kan du gore det på internettet på www.kompernass.com erer pr. Telefon.

Denne'article kan vare udsolgt i Iobet af kort tid pa grund af den begransenede lagerbeholding.

BEMAERK

• I nogle lande kan bestilling af reservationele ikke foretages online. Kontakt i sö fald vores service-hotline.

Telefonisk bestilling

DK Service Danmark Tel.: [phone]

For at sikre hurtig behandling af din bestilling bedes du have produits articelnummer (IIAN 391004_2201) klar ved forespørgsler. Varenummeret kan vindes på typeskiltet eller på titelbladet i/DDne vejledning.

Indice

Introduzione 126
