Mærke	Kärcher
Model	HD 13/12-4 ST
Produkttype	Fast højtryksrenser (vaskeplads)
Strømforsyning	400 V / 3~ / 50-60 Hz
Tilsluttet effekt	7,3 kW
Elektrisk beskyttelse	IPX5, afbryder 16 A (tidsforsinket)
Arbejdstryk	3 - 12 MPa (30 - 120 bar)
Maks. tryk	15 MPa (150 bar)
Flow	650 - 1300 l/h (10,8 - 21,7 l/min)
Maks. indløbstemperatur	70 °C (ST), 85 °C (ST-H)
Maks. indløbstryk	1,0 MPa (10 bar)
Dyse	Triple dyse EASY!Lock (0°/CHEM/25°)
Doseringssystem for rengøringsmiddel	Lavtryksinjektor med doseringsventil (0-6%)
Oliebeholderkapacitet	1,25 L (SAE 90 Hypoid)

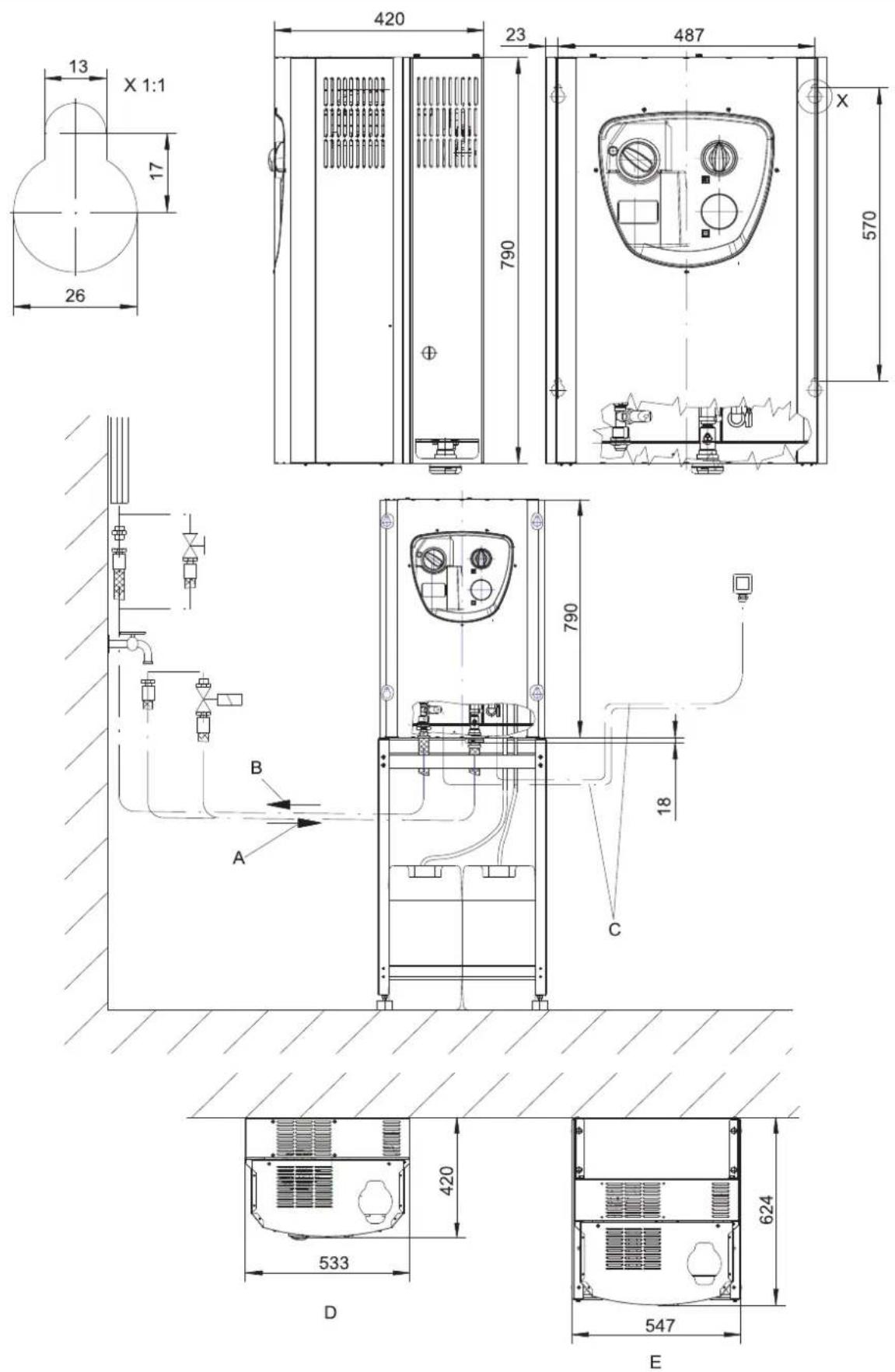

Dimensioner (L x H x B)	533 x 790 x 420 mm
Vægt	78 kg (basisapparat ST)
Montering	Vægmontering eller på chassis (ekstraudstyr)
Vandtilslutning	3/4" hun
Højtrykstilslutning	EASY!Lock
Sikkerhed	Trykafbryder, overløbsventil, termisk afbryder, brudsikker slange, lækageovervågning, nødstop (ekstraudstyr)
Funktioner	Automatisk start/stop, justerbar standby-tid (5-120 min), frostbeskyttelse, blødgøringssystem (ekstraudstyr)
Medfølgende tilbehør	Pistol EA-SY!Force, stållanse, triple dyse, højtryksslange 10 m (estimat)
Garanti	I henhold til landets betingelser (se vejledning)

Ofte stillede spørgsmål - HD 13124 St Kärcher

Hvordan starter jeg apparatet HD 13/12-4 ST?

Åbn vandtilførslen, sæt stikket i (hvis relevant), indstil hovedafbryderen på I. Den grønne lampe tændes. Fjern pistolens sikkerhedslås, og åbn grebet. Motoren starter automatisk.

Hvordan bruger jeg rengøringsmiddel med denne højtryksrenser?

Placer sugeslangen i en beholder med passende Kärcher rengøringsmiddel. Indstil triple dysen på CHEM (lavtryksstråle). Juster koncentrationen med doseringsventilen. Påfør på tør overflade, lad det virke, og skyl derefter med højtryksstråle.

Hvad gør jeg, hvis udgangstrykket er utilstrækkeligt?

Kontrollér, om dysen er tilstoppet: rengør den. Sørg for tilstrækkelig vandtilførsel (flow ≥ 1400 l/h). Kontrollér vandindløbssien og rengør den, hvis den er tilsmudset. Udluf pumpen ved at åbne pistolen uden dyse.

Hvordan udlufter jeg højtrykspumpen?

Skru injektoren eller dysen af. Åbn pistolen, og lad apparatet køre, indtil vandet kommer uden bobler. Stop, skru injektoren på igen, og gentag om nødvendigt.

Hvilken olie skal jeg bruge, og hvordan udskifter jeg den?

Brug SAE 90 Hypoid olie. Skift olie efter 1000 driftstimer eller en gang om året. Lad pumpen køle af i 15 minutter, fjern aftapningsproppen, opsamlings olien, og fyld op til MAX-mærket (kapacitet 1,25 L). Bortskaf brugt olie på en genbrugsplads.

Hvordan afkalker jeg apparatet?

Brug afkalkningsmiddel RM 100 (ref. 6.287-008) eller RM 101. Til svømmerbeholderen: luk for vandet, afbryd slangen, fyld med 7% opløsning og lad det virke. Til HP-kredsløbet: cirkuler opløsningen via beholderen. Skyl grundigt med rent vand. Brug handsker og beskyttelsesbriller.

Apparatet stopper ikke, efter at jeg har sluppet pistolen. Hvad gør jeg?

Det kan skyldes en defekt trykafbryder eller luftindtræk via en tom rengøringsmiddelbeholder. Kontrollér rengøringsmiddelniveauet og fyld op. Hvis problemet fortsætter, skal trykafbryderen udskiftes af serviceværkstedet.

Hvordan forbereder jeg apparatet til vinteropbevaring frostsikring?

Tøm alt vand: skru indløbsslangen og HP-slangen af, lad apparatet køre i max. 1 min. Fyld svømmerbeholderen med frostvæske og cirkuler. Opbevar apparatet frostfrit.

Hvilket ekstraudstyr er tilgængeligt?

Monteringssæt: fjernbetjening (fjernudløsning, multiple fjernbetjening), nødstop, trykaflastning, vandblødgører, timetæller, chassis (stål eller rustfrit stål), indløbsmagnetventil og ekstra HP-rengøringsmiddeldoseringssæt.

Hvordan justerer jeg standby-tiden (automatisk stop)?

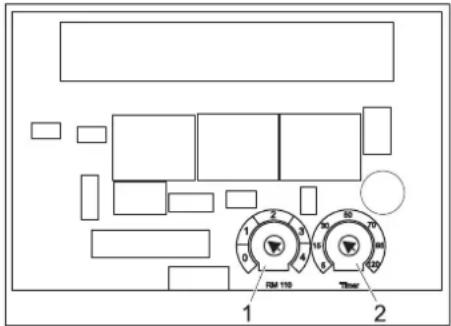

Standby-tiden indstilles via potentiometeret på styreelektronikken (kort i elskabet). Standard 10 minutter, justerbar fra 5 til 120 minutter. Efter udløb blinker den grønne lampe. For at nulstille skal du sætte afbryderen på 0 og derefter på I.

BRUGSANVISNING HD 13124 St Kärcher

Læs original brugsanvisning inden første brug, følg anvisningerne og opbevar vejledningen til senere efterlæsning eller til den næste ejer. Inden første ibrugtagelse skal betjeningsvejledningen og sikkerhedshenvisningerne nr. 5.956-309 læses!

Indholdsfortegnelse

Sikkerhedsanvisninger ..... DA 1

Bestemmelsesmæssig anvendelse .... DA 2

Funktion. DA 3

Maskinelementer ..... DA 4

Betjening ..... DA 4

Transport .... DA 5

Opbevaring af maskinen ..... DA 5

Hjælp ved fejl. DA 7

Anlægsinstallation ..... DA 13

Emballagen kan genbruges. Smid ikke emballagen ud sammen med det almindelige husholdningsaffald, men aflever den til genbrug.

Udtjente apparater indeholder værdifulde materialer, der kan og bør afleveres til genbrug. Batterier, olie og lignende stoffer er ødelæggende for miljøet. Aflever derfor udtjente apparater på en genbrugsstation eller lignende.

Motorolie, fyringsolie, diesel og benzin må ikke nå ind i miljøet. Beskyt jorden og sørg for en miljørigtigt bortskaffe af affaldsolie.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger til indholdsstoffer finder du på:

Sikkerhedsanvisninger

– De pågældende nationale love til væskestrålere skal overholdes.

– De pågældende nationale love til forebyggelse imod ulykkestilfælde skal overholdes. Væskestrålere skal kontrolleres regelmæssigt og resultaterne fra kontrollen skal skiftligt dokumenteres.

– Der skal tages højde for de sikkerhedsanvisninger, der er vedlagt de anvendte rengøringsmidler (i reglen på etiketten).

- Maskinen må kun installeres af en specialvirksomhed ifølge de pågældende nationale love.

- Maskinen skal altid tilsluttes et elektrisk stik, der er installeret af en el-installatør iht. IEC 603064-1.

– En beskadiget tilslutningsledning skal omgående udskiftes af en autoriseret kundeserviceafdeling/el-installatør.

– Før der arbejdes på maskinen skal netstikket altid trækkes ud..

- Netstikket og stikdåsen skal også være tilgængelige efter installeringen.

– Anlægget skal afsikres med en fejlstrømbeskyttelseskontakt med en startstrøm mindre eller lige med 30 mA.

- Maskinen må kun bruges af personer som blev oplyst om brugen eller som kan dokumentere at de er i stand til at betjene maskinen og udtrykkeligt blev betroliget med brugen.

- Maskinen må ikke anvendes af børn, unge eller af personer, der ikke er blevet instrueret i brugen.

Symboler på maskinen

Højtryksstråler kan være farlige, hvis de ikke anvendes korrekt.

Strålen må ikke rettes mod personer, dyr, tændt elektrisk udstyr eller mod højtryksrenseren.

Skoldningsfare på grund af varme anlægskomponenter!

Risiko for tilskadekomst! Advarsel mod farlig elektrisk spænding.

Faregrader

⚠️FARE

Henviser til en umiddelbar fare, der fører til alvorlige kvæstelser eller til døden

ADVARSEL

Henviser til en mulig farlig situation, der kan føre til alvorlige kvæstelser eller til døden.

⚠FORSIGTIG

Henviser til en mulig farlig situation, der kan føre til lette personskader.

BEMAERK

Henviser til en mulig farlig situation, der kan føre til materiel skade.

Arbejdspladser

På pumpeenheden tændes og afbrydes anlægget kun. Yderligere arbejdspladser er, afhængigt af anlæggets konstruktion, på tilbehørsenhederne (sprøjteanordninger), som skal tilsluttes til servicestationerne.

Personligt beskyttelsesudstyr

Ved rengøring af støjfor- stærkende komponenter skal der anvendes et høre- værn til forebyggelse af høreskader.

- Bær passende sikkerhedstøj og beskyttelsesbriller som værn mod vand eller snavs, der sprøjter bagud.

Sikkerhedsanordninger

Sikkerhedsanordningerne tjener brugerens beskyttelse og må ikke sættes ud af drift og deres funktion må ikke omgås.

Afbryder

Det forhindrer en tilfældig start af renseren. Ved pauser eller hvis arbejdet er afsluttet bør renseren afbrydes.

Låsetap

Låsetappen på pistolgrebet forhindrer util- sigtet tilkobling af højtryksrenseren.

Overstrømsventil med trykafbryder

- Ved reducering af vandmængden med tryk-/mængdereguleringen åbnes overstrømningsventilen og en del af vandet flyder tilbage til pumpesugesiden.

- Hvis pistolgrebet slippes, frakobles højtrykspumpen af en trykafbryder, og højtryksstrålen stopper. Hvis der trækkes i grebet, kobler trykafbryderen pumpen til igen.

Overtrømningsventilen og trykomstilleren er af fabrik indstillet og plomberet. Indstilling foretages udelukkende fra kundeservice.

Viklings-beskyttelseskontakten i pumpedrevets motorvikling afbryder motoren i fald af en termisk oberbelastning. (Kun ved HD 13/12-4 ST...).

Beredskabsperiode

Hvis apparatet ikke benyttes i længere tid (kan indstilles fra 5...120 minutter) frakobles apparatet.

Slangebrudsikring

Overskrider driftstiden (uden arbejdsafbrydelse) en indstillelig værdi (5...120 Minuten) frakobles apparatet.

Motorbeskyttelsesafbryder

Ved for højt strømforbrug slukker motorværnet for højtryksrenseren.

Lækageovervågning

Ved utætheder i højtryksystemet frakobles apparatet.

Trykaflastning (option)

Når driftstiden er udløbet åbnes en magnetventil i højtryksystemet og slipper trykket ud.

Tørkøringssikring (option)

Tørkøringssikringen i svømmerbeholderen forhindrer, at højtrykspumpen kører tør ved vandmangel.

Bestemmelsesmæssig anvendelse

• Maskinen transporterer vand under højtryk til de indkoblede højtryksrenseanordninger. Rensemiddel indsuges efter behov og tilsættes til vandet.
  – Anlægget bliver fast installeres i et tørt og frostfrit rum. Højtryksvandets fordeling sker over et fast installeret rørledningsnet. Alternativt kan en håndsprøjtepistol tilsluttes med en højtrykslange direkte på apparatets højtrykudgang.
  – Anlægget skal monteres således på væggen, at den bageste åbning er lukket fra væggen.

⚠️FARE

Fysisk Risiko! Ved brug på tankstationer eller andre risikoområder skal der tages hensyn til de tilsvarende sikkerhedsregler.

Sørg venligst for at olieholdigt spildevand ikke när ind i jorden, vandet eller kanalisationen. Motorvask og undervognsvask bør derfor kun gennemføres på velegnede steder som har en olieudskiller.

Krav til vandets kvalitet

BEMAERK

Der må kun bruges rent vand som højtryks-medium. Tilsmudsninger fører til for tidligt slid eller aflejringer. Hvis der anvendes recyclingvand, må følgende grænseværdier ikke overskrides.

ph-værdi 6,5...9,5
elektrisk ledningsevne* Ledningsev-ne ferskvand +1200 μS/cm
afskedelige stoffer ** < 0,5 mg/l
stoffer som kan filtres ud *** < 50 mg/l
Kulbrinter < 20 mg/l
Klorid < 300 mg/l
Sulfat < 240 mg/l
Calcium < 200 mg/l
Total hårdhed < 28 °dH	< 50 °TH< 500 ppm(mg CaCO3/l)
Jern < 0,5 mg/l
Mangan < 0,05 mg/l
Kobber < 2 mg/l
Aktivklor	< 0,3 mg/l
fri for dårlige lugter
*Maks. ialt 2000 μS/cm** Prøvevolumen 1 l, aflejringstid 30 min*** ingen slibende stoffer

Funktion

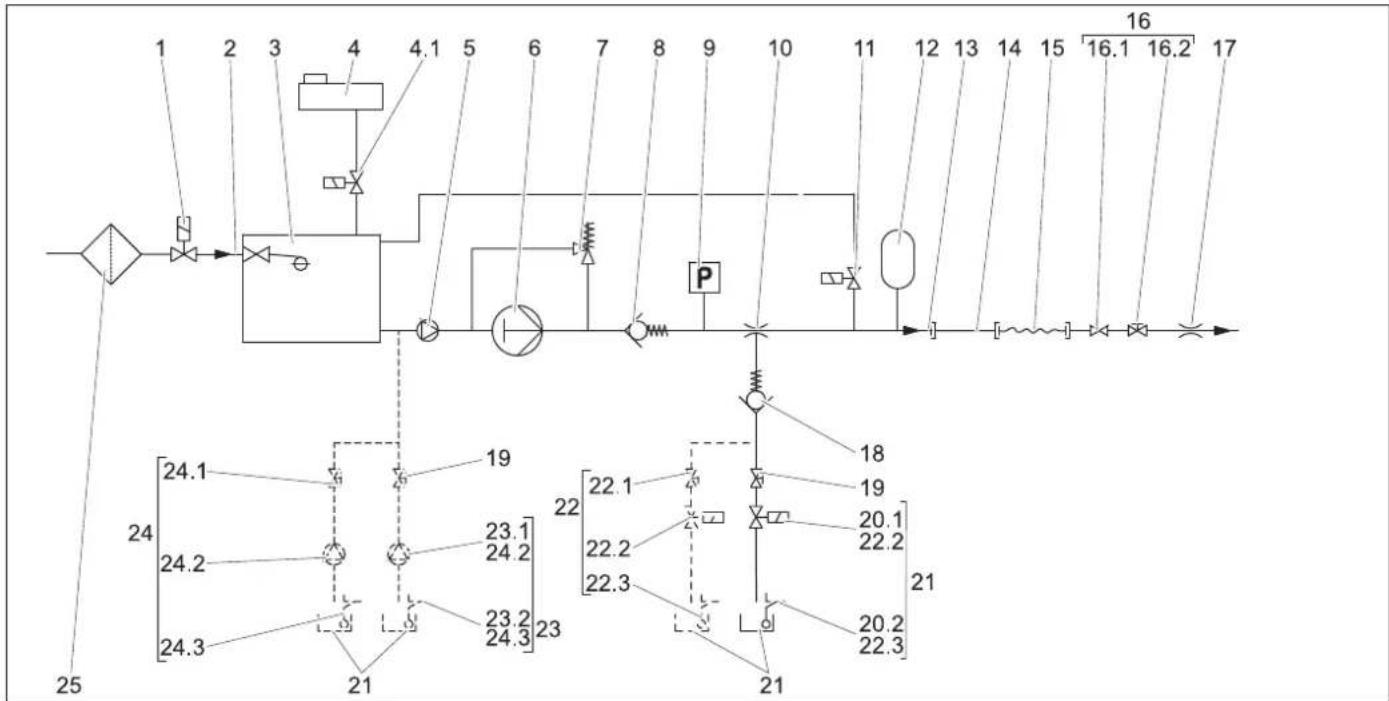

Flowsheet

1 Magnetventil vandtilførsel (udvidelses- sæt, option)
2 Vandindtagelse
3 Svømmerventil
4 Beholder blødgøringsvæske med magnetventil (4.1), kun ved udgave ST-H (option ved udgave ST)
5 Indløbstrykpumpe, kun ved udgave ST-H
6 Højtrykspumpe
7 Overstrømningsventil
8 Kontraventil
9 Trykkontakt
10 Rengøringsmiddel-injektor
11 Trykaflastningsventil (udvidelsessæt, option)
12 Svingningsdæmper
13 Højtryksudgang
14 Rørledningssystem (option)
15 Højtryksslange
16 Håndsprøjtepistol med spærreventil (16.1) og tryk-/mængderegulering (16.2)
17 Højtrykdyse (trefolddyse)
18 Kontraventil af rensemiddel-indsugning i lavtryk
19 Rensemiddel-doseringsventil
20 Niveauføler rengøringsmiddel (udvidelsessæt, option) bestående af 1 rengøringsmiddel-magnetventil (20.1) og 1 rengøringsmiddelniveauføler (20.2).
21 Rensemiddelbeholder
22 Rensemiddeldosering 2. rensemiddel, (udvidelsessæt, option) bestående af 1 rensemiddel-doseringsventil (22.1), 1 rensemiddel-magnetventil (22.2), 1 rensemiddel-niveauføler (22.3)

23 Rensemiddel-dosering i højtryk (udvidelsessæt, option) bestående af 1 rensemiddel-pumpe (23.1) og 1 rensemiddel-niveauføler (23.2)
24 Rensemiddel-dosering dobbelt i højtryk (udvidelsessæt, option) bestående af 1 rensemiddel-doseringsventil (24.1) 2 rensemiddel-pumpe (24.2) og 2 rensemiddel-niveauføler (24.3)
25 Vandfilter (option)

Fuld pumpekapacitet

Ved indtagelse af hele vandmængden, strømmer vandet via vandindtagelsen, svømmerbeholder, indløbstrykpumpen varmt vand og højtrykspumpen til højtryksudgangen.

Delindtagelse

Er der kun behov for en del af vandet, som transporteres af pumpen. Den resterende vandmængde strømmer tilbage til højtryks-pumpens sugeside via mængdereguleringen.

Rengøringsmiddel

Rensemidlet suges op via injektoren og doseres vha. doseringsventilen.

Til aktivering af opsugning skal multi-jet-dysen stå på "CHEM"" (lavtryk-fladstråle).

Med udvidelsessættet rensemiddel-dose-ring i højtryk (option) kan rensemidlet tilføres via en rensemiddelpumpe.

Automatisk pumpestart

Hvis systemets tryk falder under "klar til drift tiden" ved at åbne en forbruger, starter trykafbryderen højtrykpumpen.

Blødgøringssystem

Ved tilsætning af flydende blødgøringsmiddel forhindres dannelse af kalkaflejringer ved drift med varmt vand. Fra en hårdhedsgrad "Mellem" (8,4 - 14 °dH) og en forsyningstemperatur på over 60°C skal monteringssættet vandblødgøring (DGT) monteres, eller der skal være et eksternt vandblødgøringsanlæg. ST-H apparater er egnet til varmtvandsdrift op til 85 °C, ST-apparater op til 70° vandforsyningstemperatur.

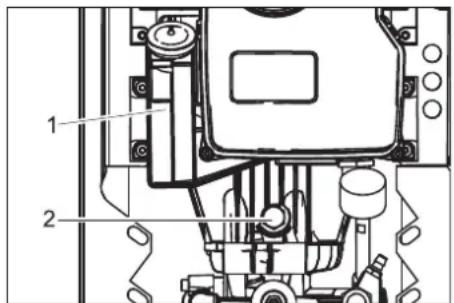

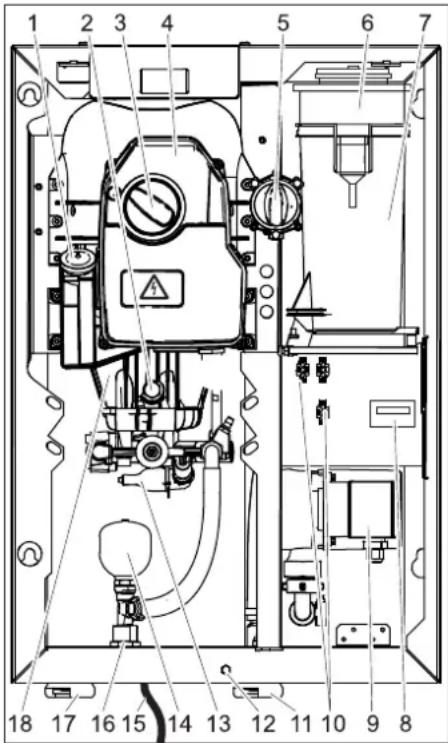

Maskinelementer

Skærmen er taget af.

1 Oliebeholder
2 Olie-bortledningsskrue
3 Afbryder
4 El-kasse
5 Rensemiddel-doseringsventil
6 Beholder blødgøringsvæske (option)
7 Svømmerbeholder
8 Driftstimetæller (option)
9 Indløbstrykpumpen (kun udgave ST-H)
10 Stikforbindelser for komponenter
11 Vandindgang (HD 7/16, HD 8/19)
12 Fastspændingsskrue maskinskærm
13 Trykafbryder
14 Svingningsdæmper
15 Netkabel med netstik (ikke ved alle maskinmodeller)
16 Højtrykstilslutning EASY!Lock
17 Vandindgang (HD 13/12)
18 Højtrykspumpe

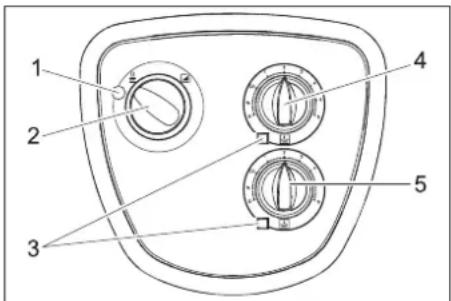

Betjeningselementer

1 2 3 4 5

1 Kontrollampe

lyser grønt: Apparat driftsklart. blinker grønt: Beredskabsperiode ud- lobet eller maksimaltid for konstant drift er overskredet (slangebrudsikring). lyser gult: Efterfyld blødgøringsvæske (option).

Blinkt gelb: Vandmangel (option) lyser rødt:Utætheder i højtrykssystemet.

2 Afbryder
3 Kontrollampe rengøringsmiddel Lyser ved tom rensemiddelbeholder (option).
4 Doseringsventil til rensemiddel I
5 Doseringsventil til rensemiddel II (option)

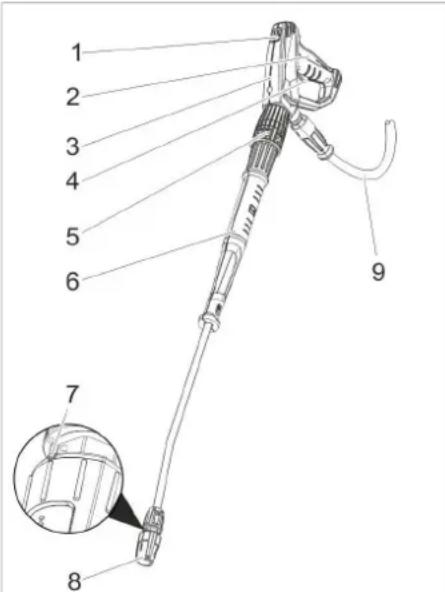

1 Låsetap
2 Aftrækker
3 Håndspøjtepistol EASY!Force
4 Sikringshåndtag
5 Tryk-/mængderegulering (option)
6 Strålerør EASY!Lock
7 Markering af trefolddyse
8 Tredobbelt dyse EASY!Lock
9 Højtryksslange EASY!Lock

Betjening

Sikkerhedsanvisninger

Brugeren skal anvende højtryksrenseren iht. dens anvendelsesformål. Han skal tage hensyn til de lokale forhold og holde øje med, om der er personer i nærheden, når han arbejder med højtryksrenseren. Lad aldrig højtryksrenseren være uden opsyn, mens den er i drift.

⚠️FARE

• Maskinen må kun bruges med lukket maskinhætte.
  – Fysisk Risiko! Maskinen, tilførselsledninger, højtryksslange og tilslutninger skal være i udmærket tilstand. Hvis apparatet ikke er i en fejlfri tilstand, må det ikke benyttes.

⚠️FARE

• Ret ikke strålen mod Dem selv eller andre for at rengøre tøj eller skotøj.
  – Risiko for tilskadekomst fra dele, der slynges bort! Brudstykker eller genstande, der slynges bort, kan kvæste personer eller dyr. Hold vandstrålen aldrig imod genstande, som er løse eller kan gå i stykker.

△FARE

Længere brug af maskinen, kan på grund af vibrationen nedsætte blodgennemstrømningen i hænderne.

En generel gyldig varighed for brugen kan ikke fastlægges fordi det er afhængig af fle- re faktorer:

• Personligt anlæg for en dårlig blodtilfør- sel (ofte kolde finger, kriblen i fingerne).
  – Lave temperaturer. Du bør bære handsker til beskyttelse.
  – Et hårdt greb har en dårlig indflydelse på blodtilførslen.
  – Et uafbrudt drift er dårligere end et drift som afbrydes ind imellem med pauser. Ved regelmæssigt og lanvarig brug af apparatet og ved gentagende fremkaldelse af de tilsvarende symptomer (f.eks. kriblen i fingerne, kolde finger), anbefaler vi at konsultere en læge.

Apparatet skal gøres i stand til at køre

⚠️FARE

Fare for personskader på grund af en udtrædende, evt. varm vandstråle!

→ Kontroller højtryksslangen, rørledning-erne, armaturerne og strålerøret før hvert brug med hensyn til skader.
→ Utætte komponenter skal udskiftes omgående og utætte forbindelser skal tætnes.
→ Kontroller om slangekoblingen sidder fast og om den er tæt.

BEMAERK

Fare for materialeskader på grund af tørkørsel.

→ Kontroller rensemiddelbeholderens påfyldningsgrad og påfyld rensemiddel efter behov.
→ Kontroller blødgøringsmidlets påfyldningsgrad og påfyld efter behov.

Åbning/lukning af håndsprøjtepistolen

→ Åbn håndsprøjtepistolen: Betjen sikringshåndtaget og aftrækkeren.
→ Luk håndsprøjtepistolen: Slip sikringshåndtaget og aftrækkeren.

Drift med højtryk

Bemærk:

Maskinen er udstyret med en trykkontakt. Motoren starter først, hvis pistolens håndtag er trukket.

→ Åbn for vandtilløbet.
→ Sæt netstikket i. (Kun ved maskinmodeller med strøm-kabel og stik).
→ Sæt hovedafbryderen på "I". Kontrollampe lyser grønt.
→ Afsikr håndsprøjtepistolen ved at skubbe låsetappen tilbage.
→ Åbn håndsprøjtepistolen.

⚠️FARE

Ved indstilling af tryk-/mængdereguleringen skal der holdes øje med, at strålerørets forskruning ikke løsnes.

→ Arbejdstryk og vandmængde indstilles (+/-) ved at dreje (trinløs) på tryk- og mængdereguleringen (option).

Vælge strålemåde

→ Luk håndsprøjtepistolen.
→ Drej dysens hus indtil det ønskede symbol stemmer overens med markeringen:

	Højtryks-rundstråle (0°) til særlig hårdnakkede tilsmudsninger
	Lavtryk-fladstråle (CHEM) til drift med rensemiddel eller rensning med lav tryk
	Højtryks-fladstråle (25°) til store tilsmudsede arealer

Drift med rengøringsmiddel

⚠FORSIGTIG

Uegnet rensemiddel kan føre til skader på maskinen og på objektet som skal renses. Der må kun bruges rensemidler som er godkendt af Kärcher. Følg doseringsanvisninger og henvisninger, der er vedlagt rengøringsmidlerne. Spar på rengøringsmidlet af hensyn til miljøet.

Tag højde for sikkerhedsanvisningerne på rensemidlerne.

Kärcher-rensemidler garanterer for et uforstyrret arbejde. Søg venligst om råd og bestil vores katalog eller informationsblade til rensemidler.

→ Sæt rensemiddeldunken under maskinen.
→ Hæng rensemidlets sugeslange ind i rensemiddeldunken.
→ Stil dysen på "CHEM".
→ RM-doseringsventilen stilles til den ønskede koncentration.

Anbefalet rensemetode

→ Sprøjt lidt rengøringsmiddel på den tørre overflade og lad det virke (skal ikke tørre).
→ Spul den løsnede snavs af med højtryksstrålen.
→ Efter brugen skal filteret dykkes i klart vand. Stil doseringsventilen til den stærkeste rensemiddelkoncentration. Start maskinen og skyld et minut klar.

Afbrydelse af driften

→ Luk håndsprøjtepistolen. Maskinen frakobles.
→ Sikr håndsprøjtepistolen ved at skubbe läsetappen fremad.

Efter afbrydelsen:

→ Afsikr håndsprøjtepistolen ved at skubbe låsetappen tilbage.
→ Äbn håndsprøjtepistolen. Maskinen kobles til igen.

Beredskabsperiode

Hvis håndsprøjtepistolen lukkes, starter beredskabsperioden. Hvis beredskabsperioden er forbi (5 til 120 minutter), kan maskinen ikke længere startes ved at åbne for håndsprøjtepistolen.

Kontrollampen blinker grønt.

→ Til en ny ibrugtagning, stil nøglekontakten kort på „0“ og derefter igen på „1“.

Bemærk:

Beredskabsperioden kan indstilles af kun- deservice.

Beredskabsperioden startes på ny

→ Hovedafbryderen sættes på "0".
→ Vent et øjeblik.
→ Sæt hovedafbryderen på "l".
eller
→ Tryk den pågældende kontakt på fjernbetjeningen (option).

Sluk for maskinen

→ Luk vandtilførslen.
→ Åbn håndsprøjtepistolen.
→ Tænd pumpen på kontakten og lad den køre i 5-10 sekunder.
→ Luk håndsprøjtepistolen.
→ Sæt startknappen på "0/OFF".
→ Netstikken bør kun trækkes ud af stikdåsen med tørre hænder. (Kun ved maskinmodeller med strømkabel og stik).
→ Fjern vandtilslutningen.
→ Betjen sprøjtepistolen indtil maskinen er fri for tryk.
→ Sikr håndsprøjtepistolen ved at skubbe läsetappen fremad.

Frostbeskyttelse

BEMAERK

Frost ødelægger maskinen hvis den ikke fuldstændig tømmes for vand.

→ Skru vantilløbsslangen fra maskinen.
→ Skru højtryksslangen fra maskinen.
→ Maskinen skal køre, indtil pumpen og slangerne er tømt (max. 1 minut).
Ved længere driftspauser:
→ Påfyld almindeligt frostbeskyttelsesvæske i svømmerbeholderen op til kanten.
→ Sæt opsamlingsbeholderen under højtryksudgangen.
→ Tænd maskinen og lad den køre så længe, indtil maskinen blev er komplet skyllet.

Slukke i nødstilfælde

→ Drej Nødstopafbryderen på "0".
→ Luk vandtilførslen.
→ Betjen sprøjtepistolen indtil maskinen er fri for tryk.

Fjern maskinhætten

→ Skru maskinhættens fastspændingsskrue ud.
→ Løft maskinhætten lidt og tag den af fremad.

Transport

⚠FORSIGTIG

Fare for person- og materialeskader! Hold øje med maskinens vægt ved transporten.

BEMÆRK

Beskyt aftrækkeren mod beskadigelser under transport.

→ Ved transport i biler skal renseren fast-spændes i.h.t. gældende love.

Opbevaring af maskinen

△FORSIGTIG

Fare for person- og materialeskader! Hold øje med maskinens vægt ved opbevaring.

Fysisk Risiko! Afbryd maskinens kontakt ved alle vedligeholdelses- eller reparationsarbejder.

Træk netstikket ud og sørg for, at det ikke kan sættes i igen

△FARE

Fare for personskader på grund af en udtrædende, evt. varm vandstråle! Ved alle arbejder:

– Luk afspærringsventilen "Ferskvand".
- Varme anlægskomponenter skal køles ned.
– Anlægget gøres fri for tryk, ved at åbne alle håndsprøjtepistoler.

Regelmæssig vedligeholdelse i henhold til nedenstående vedligeholdelsesplan er forudsætningen for et driftssikkert anlæg.

Brug udelukkende originale reservedele fra producenten samt øvrige dele, som producenten har anbefalet, som f.eks.

Sikkerhedsinspektion/ servicekontrakt

De kan aftale en regelmæssig sikkerhedsinspektion med deres forhandler eller aftale en vedligeholdelseskontrakt. Søg rådgivning.

Vedligeholdelsesskema

Tidspunkt Aktivitet berørte komponenter Gennemførelse Af hvem
Dagligt Kontroller	hånd-sprøjtepistolen	Håndsprøjtepistol Kontroller, om	håndsprøjtepistolen er låst tæt. Kontroller funktionen af sikringen imod utilsigtet brug. Udskift defekt håndsprøjtepistol.	Driftslederen
	kontroller Netkabel (Kun ved maskinmodeller med strømkabel og stik).		Strømledningen skal regelmæssigt kontrolleres for skader, som f.eks. dannelse af revner eller slitage. Hvis der konstateres skader, skal ledningen udskiftes inden maskinen tages i brug.	Driftslederen/kundeservice
	Kontroller påfyldningsgraden	Rensemiddelbeholder, monte-ringssæt Blødgører (option)	Kontroller påfyldningsgraden og påfyld om nødven-digt.	Driftslederen
	Kontroller høj-tryksslangerne	Udgangsledninger, slanger til arbejdsenheden	Kontroller slangerne med hensyn til skader. Defekte slanger skal udskiftes omgående. Risiko for ulykke!	Driftslederen
en gang om ugen eller efter 40 drift-stimer.	Kontroller om an-lægget er tæt	hele anlægget Kontroller pumperne og ledningssystemet med hen-syn til tæthed Ved olietab eller utæthed af mere end 10 dråber vand per minut, kontakt kundeservice.		Driftslederen/kundeservice
	Kontrollere olietilstanden	Oliebeholder på pumpen Hvis oliet er mælkeagtig skal det skiftes. I dette tilfæl-de anbefales også at udskifte pumpens olietætning (kundeservice).		Driftslederen/kundeservice
	Kontroller olie-standen	Oliebeholder på pumpen	Kontrollere pumpens oliestand. Påfyld efter behov (bestillingsnr. 6.288-0160).	Driftslederen
	Rengøring af fil-ter	Filteret på rensemiddelsuge-slangen	Rens filteret på rensemiddelsugeslangen. Driftslederen
	Kontroller sving-ningsdæmperen.	Svingningsdæmper Hvis pumpen vibrerer for meget er svingningsdæm-peren defekt. Erstatte svingningsdæmperen.		Kundeservice
en gang om må-neden eller efter 200 driftstimer.	Rens sivet	Filter i vandtilførslen	Afmontering og rengøring af sivet.	Driftslederen
	Kontrollere svømmerventi-len.	Svømmerbeholder	Hvis svømmerventilen er lukket må der ikke udtræde vand på overløbet.	Driftslederen
	Kontroller den automatiske ind-kobling	Trykkontakt	Pumpen står, fordi der ikke findes en vandindtagelse. Åbn håndsprøjtepistolen. Hvis trykket i højtryksnettet falder under 3 MPa, skal pumpen indkobles.	Driftslederen
	Stramme slan-gernes bøjler	alle slangebøjler	Stram slangernes bøjler med en momentnøgle. Om-drejningsmoment op til 28 mm nominel diameter = 2 Nm, fra 29 mm = 6 Nm.	Driftslederen
Årligt eller efter 1000 driftstimer	Olieskift	Højtrykspumpe	Aftap olien. Påfyld ny olie. Kontroller oliestanden på oliemåleren.	Driftslederen
	Kontrollere an-lægget med hen-syn til forkalkning	hele vandsystemet	Funktionsfejl på ventiler eller pumper kan hentyde på forkalkning. Gennemfør evt. en afkalkning.	Operatør med træning i afkalkning
årligt	Sikkerhedskon-trol	hele anlægget	Sikkerhedskontrol efter direktiverne til væskestråler.	Sagkyndig person

Serviceaftale

For at sikre en pålidelig drift af anlægget anbefaler vi at tegne en serviceaftale. Kontakt venligst Kärcher kundeservice.

Vedligeholdelsesarbejder

Hvem må gennemføre vedligeholdelsesarbejder?

■ Driftslederen

Arbejder med anvisningen "Operatør/ejer" må kun udføres af deri instruerede personer, som kan betjene og vedligeholde højtryksanlægget sikkert.

Elektrikere

Personer med en faglig uddannelse inden for det elektrotekniske område.

■ Kundeservice

Arbejder med anvisningen "Kundeservice" må kun udføres af Kärchers kundeservicemontører.

Olieskift

ADVARSEL

Skoldningsfare på grund af varmt olie og varme anlægskomponenter. Pumpen skal afkøle mindst 15 minutter før olieskiftet.

Bemærk:

Spildolie må kun bortskaffes via de dertil påtænkte samlingssteder. Afgiv venligst spildolie der. Forurening af miljøet med spildolie er strafbart.

Olietype påfyldningsmængde se tekniske data.

1 Oliebeholder
2 Olie-bortledningsskrue
→ Stil opsamlingsbeholderen under udtømningsproppen.
→ Tag dækslet af beholderen.
→ Udtømningsproppen drejes ud og spildolie samles op.
→ Skru udtømningsproppen på på og træk den fast.
→ Nyt olie påfyldes langsomt til „MAX“ markeringen på oliebeholderen.
→ Sæt dækslet på beholderen.
→ Olieaffald bør bortskaffes miljørigtigt eller bringes til en modtagelsesfacilitet.

Afkalkning

Kalkaflejringer fører til:

- større rørledningsmodstande

– evt. til svigt af forkalkede komponenter

⚠️FARE

– Eksplosionsfare på grund af brændbare gas! Rygning er forbudt ved afkalkningen. Sørg for god ventilation.

– Ætsningsfare på grund af syre! Brug beskyttelsesbriller og handsker.

Bemærk:

• Tag hensyn til forskrifterne til forebyggelse af ulykkestilfælder (BGV A1).
• Tag hensyn til brugsanvisningerne på afkalkerens etiket.

Efter loven må der kun bruges kedelstenfjerner til afkalkning som har et kontrolmærke.

- RM 100 (bestillingsnr. 6.287-008) løsner kedelsten og enkelte forbindelser af kalksten og vaskemiddelrester.

- RM 101 (bestillingsnr. 6.287-013) løsner aflejringer som ikke kan løsnes med RM 100.

Bemærk:

Til beskyttelse imod korrosion og til neutralisering af syreresterne anbefaler vi derefter, at pumpe en alkalisk løsning (f.eks. RM 81) vis rensemiddelbeholderen igennem maskinen.

■ Afkalk først svømmerbeholderen:
→ Luk vandtilførslen.
→ Tag dækslet af svømmerbeholderen.
→ Løsn slangen fra pumpens sugeside til svømmerbeholderen på pumpesiden.
→ Luk slangens frie endestykke.
→ Påfyld 7% afkalkningsopløsning.
→ Efter afkalkningen skal resterne fjernes fuldstændigt fra beholderen.
■ Afkalkning af højtryksanlægget:
→ Fjern højtryksslangen ved netfødningen og hæng den ind i svømmerbeholderen.
→ Sammen med den i beholderen forbe- redte kalkopløsningssyre køres anlæg- get kort i cirkulationsdrift, lad syren vir- ke, skyl så igennem.

Hjælp ved fejl

⚠️FARE

Fare på grund af elektrisk stød.

Fysisk Risiko! Afbryd maskinens kontakt ved alle vedligeholdelses- eller reparationsarbejder.

Træk netstikket ud og sørg for, at det ikke kan sættes i igen

⚠️FARE

Fare for personskader på grund af en udtrædende, evt. varm vandstråle!

⚠️FARE

Fare for ulykkestilfælde ved arbejdet på anlægget!

Ved alle arbejder:

– Luk afspærringsventilen "Ferskvand".
- Varme anlægskomponenter skal køles ned.
- Anlægget gøres fri for tryk, ved at åbne alle håndsprøjtepistoler.

Hvem må afhjælpe fejl?

■ Driftslederen

Arbejder med anvisningen "Operatør/ejer" må kun udføres af deri instruerede personer, som kan betjene og vedligeholde højtryksanlægget sikkert.

Elektrikere

Personer med en faglig uddannelse inden for det elektrotekniske område.

■ Kundeservice

Arbejder med anvisningen "Kundeservice" må kun udføres af Kärchers kundeservicemontører.

Fejl Mulig årsag Afhjælpning Af hvem
Vandstrålen er uregelmæssigt	Dyse tilstoppet. Rens dyserne. Driftslederen
	Tilførselsmængden af vand er for lav. Kontrol af vandforsyningen. Driftslederen
Utilstrækkelig eller ingen rensemiddeltransport	Doseringen er indstillet for lav. Forøg doseringen. Driftslederen
	Dysen er indstillet til højtryk. Stil dysen på "CHEM". Driftslederen
	Sugefilteret i rensemiddelbeholderen er tilsmudset.	Rens sugefilteret. Driftslederen
	Sugeslangen til rensemidlet er utæt. Erstat sugeslangen. Kundeservice
	Manuel rensemiddeldoseringsventil tilstoppet, defekt.	Kontroller, rens, udskift efter behov.	Kundeservice
Pumpen kommer ikke op det nødvendige tryk	Dysen er indstillet til "CHEM".	Stil dysen til "Højtryk".	Driftslederen
	Luft i højtrykspumpen	Afluft maskinen (se "Anlægsinstallation").	Driftslederen
	Rørledningssystemet på sugesiden er utæt.	Kontrollere forskruninger og slanger.	Driftslederen
	Ikke tilstrækkeligt vand.	Sørg for tilstrækkelig vandtilførsel.	Driftslederen
	Sien i vandtilslutningen er tilsmudset.	Rens filteret.	Driftslederen
	Højtryksslangen er utæt.	Erstat højtryksslangen.	Kundeservice
	Rørledningssystem er utæt.	Rørledningssystemet skal sættes i stand.	Kundeservice
	Mængdereguleringen defekt.	Kontroller mængdereguleringen, sæt den i stand.	Kundeservice
	Ventilen i pumpen defekt.	Udskift ventilen.	Kundeservice
Højtrykspumpen banker, manometeret (option) svin-ger stærkt.	Svingningsdæmper defekt.	Udskift svingningsdæmperen.	Driftslederen
	Vandpumpen indsuger kun ubetydelig luft.	Kontroller sugesystemet og afhjælp utæthe-der.	Driftslederen
	Tøm rensemiddelbeholderen	Påfyld rensemiddelbeholderen.	Driftslederen
	Vandtilførselstemperaturen er for høj.	Sænk vandtemperaturen.	Driftslederen
	Vandtilførsel tilstoppet.	Rens sivet i vandindtagelsen, kontroller vand-tilførslen.	Driftslederen
	Ventilskiven eller ventilfederen defekt	Udskift komponenterne.	Kundeservice
	Indløbstrykpumpen forkalket eller de-fekt.	Kontroller indløbstrykpumpen.	Driftslederen
Anlægget starter ikke hvis det tændes eller hvis fjern-aktiveringen (option) tryk-kes.	Maskinen er slukket.	Tænd	Driftslederen
	Strømforsyningen på selve stedet af-brudt.	Tænd	Driftslederen
	Trykkontakt defekt	Udskift Trykkontakten	Kundeservice
	Motorbeskyttelsesafbryderen blev ud-løst på grund af overstrøm eller svigt af en fase af strømnettet.	Kontroller spænding af de 3 faser.	El-installatør/kunde-service
	Motorbeskyttelsesafbryderen er ikke indstillet korrekt.	Indstil ifølge strømdiagram.	El-installatør/kunde-service
	Motorbeskyttelsesafbryderen til styring og indløbstrykpumpen blev udløst.	Kontroller motor-beskyttelseskontakten.	El-installatør/kunde-service
	Styringssikring på transformatoren de-fekt.	Kontroller årsagen, udskift styringssikringen.	El-installatør/kunde-service
	Styringsplatin defekt.	Kontroller styringsplatin, udskift ved behov.	Kundeservice
Pumpen starter under "klar til drift tiden" ikke hvis hånd-sprøjtepistolen åbnes	Trykafbryder eller kablet til trykafbryde-ren defekt.	Udskift trykafbryderen eller kablet.	Kundeservice
Anlægget slukkes ikke	Pumpen indsuger luft via tømt rense-middelbeholder.	Påfyld rensemiddelbeholderen, sugelednin-gerne skal ventileres.	Driftslederen
	Trykafbryder defekt	Udskift Trykkontakten	El-installatør/kunde-service

Tekniske data

		HD 7/16-4 STHD 7/16-4 ST-H				HD 9/18-4 STHD 9/18-4 ST-H				HD 13/12-4 STHD 13/12-4 ST-H
EI-tilslutning
Spænding V 400 230 440 220 400 230 440 220 400 230 440 220 400 230 440 220 400 230 440 220 400 230 440 220 400 230 440 220 40	30 440 220 400 230 440 220 400 230 440 220 400 230 440 220 400 230 440 220 400 230 440 220 400 230 16 25 16 25 16 25 16 25 16 25 16 25 16 25 16 25 16 25 16 25 16 25 16 25 16 25 16 25 16 25 16 25 16 25 16	IPX5
Fremitye -- 3~ 3~ 3~
Frekvens Hz 50 60 50 60 50 60
Tilslutningseffekt kW 5,0 6,8 7,3
El-sikring (forsinket) A 16 25 16 25 16 25 16 25 16 25 16 25 16 25 16 25 16 25 16 25 16 25 16 25 16 25 16 25 16 25 16 25 16 H
Kapslingsklasse		IPX5
EL-ledning	mm2	2,5	4	2,5	4	2,5	4	2,5	4	2,5	4	2,5	4
Vandtilslutning
Forsyningsmængde, min.	l/h (l/min)	800 (13,3)				1000 (16,7)				1400 (23,3)
Tilførselstryk, maks.	MPa (bar)	1,0 (10)
Forsyningstemperatur (maks.), ST	°C	70
Forsyningstemperatur (maks.), ST-H	°C	85
Ydelsesdata
Arbejdstryk vand (med standarddyse)	MPa (bar)	3...16 (30...160)				4...18 (40...180)				3...12 (30...120)
Standarddysens dysestørrelse		043		040		055				098
Max. driftsovertryk	MPa (bar)	19 (190)				20 (200)				15 (150)
Kapacitet	l/h (l/min)	300...700 (5...11,7)				460...900 (7,7...15)				650...1300 (10,8...21,7)
Indsugning rensemiddel	l/h (l/min)	0...42 (0...0,7)				0...54 (0...0,9)				0...78 (0...1,3)
	%	0...6
Strålepistolens tilbageslagskraft (maks.)	N	35				47				56
Oplyste værdier ifølge EN 60335-2-79
Hånd-arm vibrationsværdi
Håndsprøjtepistol	m/s2	1,7 3,0 2,1
Strålerør	m/s2	3,0 4,2 2,8
Usikkerhed K	m/s2	0,3 0,3 0,3
Lydtryksniveau LpA	dB(A)	70				71				74
Usikkerhed KpA	dB(A)	3				3				3
Garanteret lydeffektniveau	dB(A)	87				88				91
Driftsstoffer
Oliemængde	I	0,5				0,75 1,25
Olietype:	--	SAE 90 Hypoid
Mål og vægt
Bredde	mm	533
Højde	mm	790
Dybde	mm	420
Vægt, basisapparat, ST	kg	58				65				78
Vægt, basisapparat, ST-H	kg	62 69				82

A Vandindgang 3/4"
B Højtrykstilslutning EASY!Lock
C El-tilslutning nedefra
D Vægbefæstigelse
E På stellet

Tilbehør

Rengøringsmiddel

Rensemidler letter rengøringsopgaven. I tabellen findes et udvalg af rensemidler. Inden rensemidler anvendes, skal der tages højde for anvisningerne på emballagen.

■ Følgende rensemiddeltyper er ikke tilladt, da de kan føre til skader på maskinen:
– Rensemidler der indeholder salpetersyre
– Rensemidler med aktivklor

Anvendelsesområde	Målgruppe Rensemiddel Kärcher-betegnel-		se	Dosering
Skumme Fødevareindustrien/opskæringsvirksomheder	Desinfektionsrengøringsmiddel RM 732 1-3%
	Desinfektionsmiddel RM 735 0,75-7%
	Skumdesinfektionsrenser, alkalisk RM 734 2-5%
	Drikkevareindustrien/vinlager	Skumrenser, alkalisk RM 58 ASF 1-2%
		Skumrenser, surt RM 59 ASF 1-2%
		Skumdesinfektionsrenser, alkalisk RM 734 2-5%
	Kommune Skumrenser udendørs, neutral RM 57 1-2%
			Desinfektionsrenser, indendørs	RM 732 1-3%
	Landbrug	Desinfektionsrengøringsmiddel RM 732 1-3%
		Desinfektionsmiddel RM 735 0,75-7%
Højtryksrensning	Drikkevareindustrien/vinlager	Universalrenser	RM 55	0,5-8%
		Skumdesinfektionsrenser, alkalisk RM 734 2-5%
	Kommune Aktivvask, alkalisk RM 81		1-5%
	Landbrug	Aktivvask, alkalisk	RM 31	1-5%
		Aktivvask, alkalisk	RM 81	1-5%
	Skibsudstyr	Aktivvask, alkalisk	RM 81	1-5%
	Bil-/lastbilværksteder	Aktivrenser, alkalisk (motor/komponenter)	RM 31	1-5%
		Aktivvask, alkalisk (køretøjer over-/undervognsvask)	RM 81	1-5%
Gulvrensning	Fødevareindustrien/opskæringsvirksomheder	Intensivgulvrenser	RM 750 1-5%
		Gulvgrundrenser	RM 69	0,5-1%
	Drikkevareindustrien/vinlager, kommuner	Intensivgulvrenser	RM 750 1-5%
		Gulvgrundrenser	RM 69	0,5-1%
	Bil-/lastbilværksteder	Intensivgulvrenser	RM 750	1-5%
		Gulvgrundrenser	RM 69	0,5-1%
	Skibsudstyr	Intensivgulvrenser	RM 750 1-5%
		Gulvgrundrenser	RM 69	0,5-1%
Vaskebørste	Kommune	Aktivvask udendørs, alkalisk	RM 81	1-5%
		Universalrenser	RM 55	0,5-8%
	Bil-/lastbilværksteder	Aktivvask, alkalisk (køretøjer over-/undervognsvask)	RM 81	1-5%
	Skibsudstyr	Aktivvask udendørs, alkalisk	RM 81	1-5%

* = kun til kort brug, 2-trin metode, skylles efter med klart vand
** = ASF = adskillelsesvenlig
*** = til indsprøjtning i forud, egner sig
Foam-Star 2000

Komponenter

Fjernbetjeninger
1 Monteringssæt fjernaktive-ring*	2.637-491.0 1 betjeningssted. Gør maskinen klar til brug igen efter udløbet beredskabsperiode.Parallel brug af flere betjeningssteder er mulig.
2 Monteringssæt fjernbetje-ning HD enkel*	2.744-014.0	1 betjeningssted. Styring af højtrykpumpen og op til to rensemidler. Brug af 2 betje-ningssteder eller et betjeningssted og en møntfjernbetjening (pos. 3) i forbindelse med prioritetkontakt (pos. 4).
3 Monteringssæt møntfjernbe-tjening*	2.642-422.0	Møntfjernbetjening. Styring af højtrykpumpen og op til to rensemidler erter møntind-kast.
4 Monteringssæt prioritetkon-takt*	2.638-200.0	Skift mellem 2 fjernbetjeninger (pol. 2) eller en fjernbetjening (pos. 2) og en møntfjern-betjening (pos. 3).
5 Monteringssæt styreelektro-nik multifjernbetjening*	2.744-036.0	Styring af højtrykpumpen og op til to rensemidler fra op til 6 betjeningssteder (pos. 6).Yderligere tilslutningsmulighed for en møntfjernbetjening (pos. 3).
6 Udvidelsessæt betjenings-sted multifjernbetjening	2.744-015.0 Betjeningssted for multifjernbetjening (pos. 5).
7 Monteringssæt nødstop* 2.744-002.0 Afbryder anlæggets strømforsyning.
8 Udvidelsessæt fordelerdåse	2.744-798.0	Er nødvendigt for tilslutning af udvidelsessæt (pos. 1) til (pos. 7) på apparatet. Færdigt indkoblet, tilslutning via stikforbindelser på apparatet.
9 Monteringssæt tilslutnings-dåse fjernaktivering	2.209-807.0	Nødvendigt for tilslutning af monteringssættene fjernaktivering (pos. 1) og nødstop (pos. 7).
Komponenter
1 Udvidelsessæt trykaflast-ning	2.209-773.0	Når beredskabsperioden er udløbet, gøres højtryksystemet trykløst.
2 Monteringssæt enkelt ren-semiddel i lavtryk *	2.209-779.0	Nødvendigt til valg af 1 rensemiddel via fjernbetjening. Består af 1 magnetventil og 1 niveauføler**.
3 Monteringssæt dobbelt ren-semiddel i lavtryk*	2.209-780.0	Nødvendigt til valg af et andet rensemiddel via fjernbetjening (regulerbar til (pos. 5).Består af 1 magnetventil, 1 niveauføler og 1 doseringsventil.
4 Monteringssæt enkelt ren-semiddel i højtryk*	2.209-799.0	Muliggør en dosering af rensemiddel i højtrykdrift. Anvendes til styring af et rensemid-del via en fjernbetjening. Som standard har apparatet en rensemiddeldosering i lav-trykdrift, som aktiveres ved at skifte om til trefolddyse. Ved montering af udvidelses-sættet bortfalder omskiftningen med trefolddysen.
5 Monteringssæt dobbelt ren-semiddel i højtryk*	2.209-800.0	Muliggør en dosering af rensemiddel i højtrykdrift. Anvendes til styring af et andet ren-semiddel via en fjernbetjening. Som standard har apparatet en rensemiddeldosering i lavtrykdrift, som aktiveres ved at skifte om til trefolddyse. Ved montering af udvidels- sessættet bortfalder omskiftningen med trefolddysen.
6 Monteringssæt vandblød-gøring (DGT)	2.209-777.0 For hindrer forkalkning ved varmvanddrift via tildosering af blødgøringsvæske.
7 Udvidelsessæt driftstime-tæller	2.209-778.0	Registrerer apparatets driftsvarighed til overholdelse af vedligeholdelsesintervallerne.
8 HWE 860	3.070-036.0	Opvarmer forsyningsvandet vha. en elektrisk varmtvandsbeholder.
9 Udvidelsessæt bundstel St	2.210-058.0	Til opstilling af apparatet hvis en vægmontering ikke er mulig.Udgave lakeret stål.
10 Udvidelsessæt bundstel VA	2.210-059.0	Til opstilling af apparatet hvis en vægmontering ikke er mulig.Udgave rustfrit stål.
11 Udvidelsessæt magnetven-til vandtilførsel	2.209-788.0 Afbryder vandtilførslen ved stillestående apparat.
* yderligere udvidelsessæt fordelerdåse nødvendig
**Apparatet er seriemæssigt udstyret med en rensemiddeldosering i lavtryk, som aktiveres ved at skifte om til trefolddyse.

Anlægsinstallation

– Kontroller emballagens indhold.
– Ved transportskader skal forhandleren informeres omgående.
– Boringsskabelonen på emballagen opbevares til maskinens montering.

Opstilling

Bemærk:

Vandtilslutningen, højtryksnettet som også el-tilslutningen må kun gennemføres af godkendte specialister og ifølge de lokale forskrifter.

– Anlægget skal opstilles et tørt sted hvor der ikke er fare for eksplosioner.
– Anlægget skal opstilles på en plan og stabil bund.
– Anlægget skal være godt tilgængeligt for vedligeholdelsesarbejder.

Anlægget kan opstilles på følgende måder:

- V æ g m o n t e r i n g

- Opstilling med komponentsæt "Bundstel" (option)

Fastgøre maskinen på væggen

△FORSIGTIG

Fare for person- og materialeskader! Vær opmærksom på apparatets vægt ved monteringen.

BEMAERK

Risiko for beskadigelse! Frosset vand i apparatet kan ødelægge dele af dette. Maskinen skal opstilles i frostbeskyttede rum. Hvis der er fare for frost, f.eks. ved udendørsinstallering, skal maskinen tømmes og spules med frostbeskyttelsesmiddel.

→ Kontroller væggens stabilitet.
→ Marker væggen ved hjælp af skabelonen på emballagen.
→ Bor hullerne i væggen.
→ Monter det egnede monteringsmateriel på væggen.
→ Fjern maskinhætten.
→ Maskinen hænges op og sikres mod at falde ned.
→ Skærmen sættes på igen og skrues fast.

El-tilslutning

• Se typeskilt/tekniske data for tilslutningsværdier
  – Strømforsyningen til anlægget, skal være udrettet til permanent drift.
  – El-tilslutningen skal gennemføres af en el-installatør og svare til IEC 60364-1.
  – Strømførende komponenter, kabler og apparater i arbejdsområdet skal være i udmærket tilstand og være beskyttet mod strålevand.

Vandforsyning

– Vandtilførslen skal udrettes til permanent drift.
– Vandtilførselsledningen skal forsynes med en afspærringsarmatur og tilsluttes bevægeligt til højtryksanlægget via en trykslange.
– En for ringe ledningstværsnit eller for ringe indløbstryk fører til vandmangel.
- Ved for høj indløbstryk eller trykspidser i ledningssystemet, skal der i hvert fald indkobles en tryk trykformindsker.
– Der skal være et vandafløb på opstillingsstedet.

Højtryksinstallation

Ved monteringen skal der tages højde for retningslinjerne af VDMA-standardblad 24416 „Højtryksrenser; Fast installerede højtryksrensesystemer; Terminologi, krav, installation, kontrol“ (kan købes hos Beuth Verlag, Köln, www.beuth.de).

• Forbindelsen mellem det fast installerede rørnet og maskinen skal udføres som højtryks-slangeledning.
  – Det fast installerede rørnet skal lægges ned i lige linje. Højtryksrørledninger skal nedlægges med løse og faste bøjler efter de lokale forskrifter og der skal tages hensyn til længdeforandringen på grund af varme- og trykpåvirkning.

- Følgende anbefalinger bør overholdes for at reducere et tryktab i højtryksledningerne:

Rørledninger: Nominelle værdier DN 15 (1/2")

Slangeledninger: Nominelle værdier DN 8.

Supplerende til de oven nævnte vejledende værdier skal der selvfølgelig tages hensyn til rørledningernes længde og antallet af retningsændringer og armaturer.

Montere håndsprøjtepistolen, strålerøret og dysen

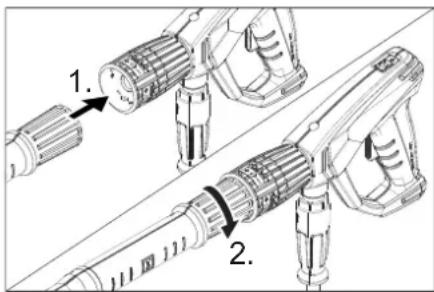

Bemærk: EASY!Lock-systemet forbinder hurtigt og sikkert komponenterne med kun en omdrejning takket være hurtiggevindet.

→ Monter dysen på strålerøret (markering på positioneringsringen oppe), og spænd den fast med hånden.
→ Forbind strålerøret med håndsprøjtepi-stolen og spænd det fast med hånden (EASY!Lock).
→ Forbind højtryksslangen med håndsprøjtepistolen, og spænd den fast med hånden (EASY!Lock).
→ Højtryksslangen tilsluttes til maskinens højtryksudgang eller til højtryksrørledningsnettet (EASY!Lock).

Opstille rensemiddelbeholderen

Rensemiddelbeholderen skal opstilles således, at beholderens bund ikke sidder længere end 1,5 m under maskinen.

Første idriftsættelse

→ Kontroller vandtilførslen med hensyn til den nødvendige transportmængde og tilladelige temperatur.
→ Kontroller oliens påfyldningsstand på højtrykspumpen

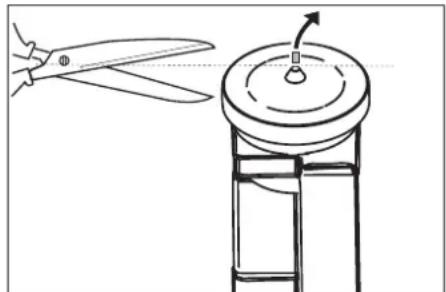

→ Skær spidsen på oliebeholderen af.

Indstillinger

Indstillingerne foretages på styringspanelet.

Styringspanelet sidder på højtrykspumpens el-kasse.

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80

1 Potentiometer vandhårdhed
2 Potentiometer beredskabsperiode

Beredskabsperiode

→ Indstil "klar til drift tiden" med potentiometeret på styringselektronikken.
→ Fabriksindstilling: 10 Minutter

Tiden kan indstilles mellem 5 og 120 minutter. På styringsplatinen er der en enkelt skala med vejledende værdier.

Monteringssæt Blødgører (option)

Som forkalkningsbeskyttelse ved varmt vand drift med hårdt vand. Doserer blødgører til vandet. Doseringsmængden kan tilpasses til vandets hårdhedsgrad.

→ Påfyld beholderen med Kärcher-blød-gøringsvæske RM 110 (bestillingsnr. 2.780-001).
→ Undersøg den lokale vandhårdhed: – hos det lokale vandforsyningsselskab, – med hårdhedsprøvesæt (bestillingsnr. 6.768-004).

⚠️FARE

Farlig elektrisk spænding! Indstilling må kun udføres af en elektriker.

→ Indstille drejepotentiometeret på blødgørerplatinen ifølge vandets hårdhedsgrad. Skalaen viser en hårdhedsgrad fra 1 til 4.

Maskinen skal afluftes

→ Skru dysen af.
→ Lad maskinen køre så længe, indtil van- det træder blæsefrit ud.
→ Lad maskinen kære evt. 10 sekunder - sluk den. Gentag denne procedure flere gange.
→ Sluk for maskinen og skru dysen på igen.

Hermed erklærer vi, at den nedenfor nævnte maskine i design og konstruktion og i den af os i handlen bragte udgave overholder de gældende grundlæggende sikkerheds- og sundhedskrav i EU-direktiverne. Ved ændringer af maskinen, der foretages uden forudgående aftale med os, mister denne erklæring sin gyldighed.

Produkt: Højtryksrenser

Type: 1.524-xxx

Gældende EU-direktiver

Anvendte harmoniserede standarder

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3: 2013

EN 62233: 2008

Undertegnede agerer på vegne af og med fuldmagt fra ledelsen.

Dokumentationsbefuldmægtiget:

S. Reiser

Anvend kun originaltilbehør og -reservede- le. De er en garanti for en sikker og fejlfri drift af maskinen.

I de enkelte lande gælder de af vore for- handlere fastlagte garantibetingelser.

Eventuelle fejl på din maskine afhjælpes gratis inden for garantifristen, såfremt materiale- og produktionsfejl er skyld i disse fejl.

Garantien træder kun i kraft hvis forhandle- ren ved købet udfylder, afstempler og un- erskriver det vedlagte svarkort og du derefter sender svarkortet til salgsselskabet i dit land.

Hvis du vil gøre din garanti gældende, bedes du henvende dig til din forhandler eller nærmeste autoriserede kundeservice med tilbehør og kvittering.

Kundeservice

Anlægstype: Produktionsnr. Ibrugtagning den:

Prøvet af:

Diagnose:

Underskrift

Prøvet af:

Diagnose:

Underskrift

Prøvet af:

Diagnose:

Underskrift

Prøvet af:

Diagnose:

Underskrift

Sikkerhetsanvisninger

Sikkerhetsanvisninger

Henvisning: EASY!Lock-Systemet forbinder komponenter raskt og sikkert med en hurtigvinsj på kun en omdreining.

Anvendte overensstemmende normer

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3: 2013

EN 62233: 2008

Säkerhetsanvisningar

Säkerhetsanvisningar
