Varumärke	Kärcher
Modell	HD 13/12-4 ST
Produkttyp	Stationär högtryckstvätt (tvättstation)
Elanslutning	400 V / 3~ / 50-60 Hz
Ansluten effekt	7,3 kW
Elskydd	IPX5, disjoncteur 16 A (à action retardée)
Arbetstryck	3 - 12 MPa (30 - 120 bar)
Max tryck	15 MPa (150 bar)
Flöde	650 - 1300 l/h (10,8 - 21,7 l/min)
Max inloppstemperatur	70 °C (ST), 85 °C (ST-H)
Max inloppstryck	1,0 MPa (10 bar)
Munstycke	Trippelmunstycke EASY!Lock (0°/CHEM/25°)
Dosersystem för rengöringsmedel	Lågtrycksinjektor med doseringsventil (0-6%)
Oljetankvolym	1,25 L (SAE 90 Hypoid)
Mått (L x H x B)	533 x 790 x 420 mm
Vikt	78 kg (appareil de base ST)
Montering	Väggmonterad eller på ram (tillval)
Vattenanslutning	3/4" hona
Högtrycksanslutning	EASY!Lock
Säkerhet	Tryckvakt, avlastningsventil, termisk brytare, slangbrottsskydd, läckageövervakning, nödstopp (tillval)
Funktioner	Automatisk start/stopp, justerbar tillgänglighetstid (5-120 min), frostskydd, vattenavhärdare (tillval)
Medföljande tillbehör	EA-SY!Force-pistol, stållans, trippelmunstycke, högtrycksslang 10 m (uppskattning)
Garanti	Enligt landspecifika villkor (se manual)

Vanliga frågor - HD 13124 St Kärcher

Hur startar jag enheten HD 13/12-4 ST?

Öppna vattentillförseln, anslut nätkontakten (om tillämpligt), vrid huvudströmbrytaren till I. Den gröna lampan tänds. Ta bort pistolens säkerhet och öppna spaken. Motorn startar automatiskt.

Hur använder jag rengöringsmedel med denna högtryckstvätt?

Placera sugslangen i lämplig Kärcher rengöringsmedelsbehållare. Ställ in trippelmunstycket på CHEM (lågtryck). Justera koncentrationen med doseringsventilen. Applicera på torr yta, låt verka och skölj sedan med högtryck.

Vad gör jag om utloppstrycket är otillräckligt?

Kontrollera att munstycket inte är blockerat: rengör det. Se till att vattentillförseln är tillräcklig (flöde ≥ 1400 l/h). Kontrollera vattenintagssilen och rengör den om den är smutsig. Lufta pumpen genom att öppna pistolen utan munstycke.

Hur luftar jag högtryckspumpen?

Skruva loss injektorn eller munstycket. Öppna pistolen och låt enheten gå tills vattnet kommer ut utan bubblor. Stäng av, skruva tillbaka injektorn och upprepa vid behov.

Vilken olja ska jag använda och hur tömmer jag?

Använd SAE 90 Hypoid olja. Töm efter 1000 drifttimmar eller en gång per år. Låt pumpen svalna i 15 minuter, ta bort tömningspluggen, samla upp spilloljan, fyll sedan till MAX-märket (kapacitet 1,25 L). Lämna spillolja på en insamlingsplats.

Hur avkalkar jag enheten?

Använd avkalkningsmedel RM 100 (art. 6.287-008) eller RM 101. För flottörtanken: stäng av vattnet, koppla bort slangen, fyll med 7% lösning och låt verka. För HP-kretsen: cirkulera lösningen via tanken. Skölj noggrant med rent vatten. Använd handskar och skyddsglasögon.

Enheten stannar inte efter att jag släppt pistolen. Vad gör jag?

Detta kan bero på en defekt tryckvakt eller luftinsugning via tom rengöringsmedelstank. Kontrollera rengöringsmedelsnivån och fyll på. Om problemet kvarstår måste tryckvakten bytas av service.

Hur vinterförvarar jag enheten för att skydda mot frost?

Töm vattnet helt: skruva loss inloppsslangen och HP-slangen, låt enheten gå max 1 min. Fyll flottörtanken med frostskyddsmedel och cirkulera. Placera enheten i ett frostfritt utrymme.

Vilka tillbehör finns som tillval?

Monteringssatser: fjärrkontroll (fjärrupplåsning, flerfjärrkontroll), nödstopp, tryckavlastning, vattenavhärdare, timräknare, ram (stål eller rostfritt), vatteninlopps magnetventil och extra HP-rengöringsmedelsdoseringssatser.

Hur ställer jag in tillgänglighetstiden (automatisk avstängning)?

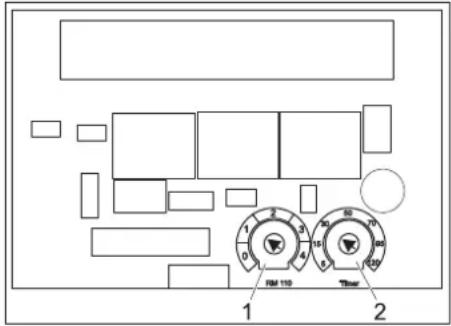

Tillgänglighetstiden ställs in via potentiometern på styrelektroniken (kort i elskåpet). Standard 10 minuter, justerbar från 5 till 120 minuter. Efter utgången tid blinkar den gröna lampan. För att återställa, vrid strömbrytaren till 0 och sedan till I.

BRUKSANVISNING HD 13124 St Kärcher

8 Tilbakeslagsventil

9 Trykkbryter

Läs bruksanvisning i original innan aggregatet används första

gången, följ anvisningarna och spara drifts-anvisningen för framtida behov, eller för nästa ägare.

Bruksanvisning samt säkerhetsanvisning nr. 5.956-309 måste läsas före första användningstillfället!

Innehållsförteckning

Miljöskydd	SV 1
Säkerhetsanvisningar	SV 1
Ändamålsenlig användning	SV 2
Funktion	SV 3
Aggregatelement	SV 4
Handhavande	SV 4
Transport	SV 5
Lagring av maskinen	SV 5
Skötsel och underhåll	SV 5
Åtgärder vid störningar	SV 7
Tekniska data	SV 9
Tillbehör	SV 11

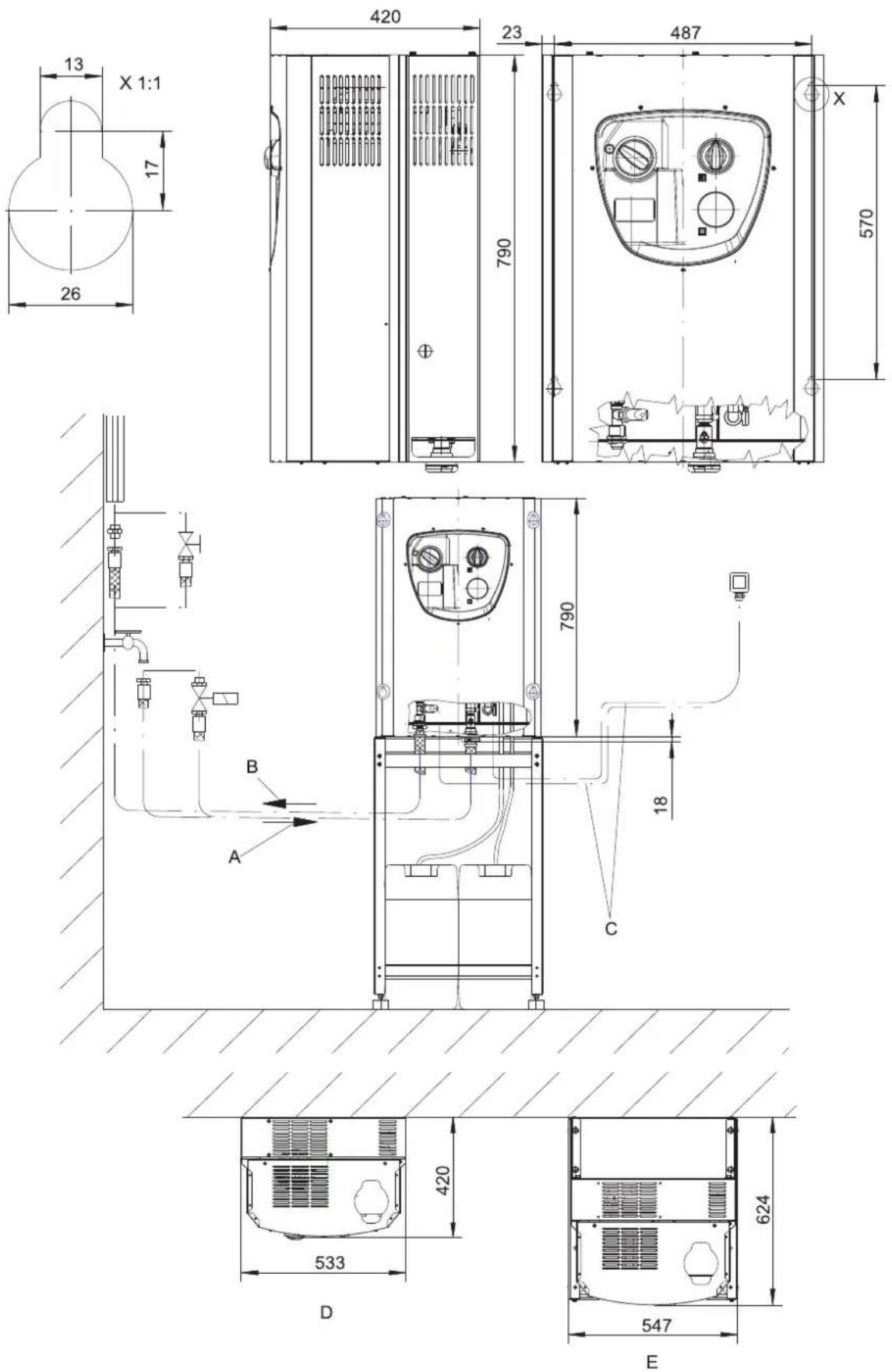

Anläggningsinstallering	SV 13
EU-försäkran om överensstämmelse	SV 14
Tillbehör och reservdelar	SV 14
Garanti	SV 14
Kundservice	SV 15

Miljöskydd

	Emballagematerialen kan återvinnas. Kasta inte emballaget i hushållssoporna utan lämna det till återvinning.
	Kasserade apparater innehåller återvinningsbart material som bör gå till återvinning. Batterier, olja och liknande ämnen får inte komma ut i miljön. Överlämna skrotade aggregat till ett lämpligt återvinningssystem.

Motorolja, värmeolja, diesel och bensin får inte släppas ut i miljön. Skydda marken och avfallshantera förbrukad olja på ett miljövänligt sätt.

Upplysningar om ingredienser (REACH) Aktuell information om ingredienser finns på:

• Beakta lagstadgade, nationella föreskrifter för högtryckstvättar.
• Beakta gällande, nationella regelverk för olycksfallsskydd. Högtryckstvättar måste kontrolleras regelbundet och kontrollresultatet måste noteras skriftligt.
• Beakta de säkerhetshänvisningar som följer de rengöringsmedel som används (i.r. på etiketten).
  – Aggregatet får endast installeras av för uppgiften auktoriserat företag och enligt gällande, nationella föreskrifter.
  – Aggregatet får endast anslutas till ett nätuttag som installerats av en elektriker enligt IEC 60364-1.
• Skadad nätsladd ska genast bytas ut av auktoriserad kundservice/utbildad elektriker.
  – Drag alltid ur nätkontakten innan arbeten utförs på aggregatet.
  – Nätkontakt och vägguttag måste vara lätt tillgängliga även efter installationen.
  – Anläggningen måste säkras med en jordfelsbrytare, med utlösningsspänning som ligger under eller på 30 mA.
• Maskinen får endast användas av personer som instruerats i handhavandet, eller tydligt visat att de klarar av att hantera maskinen och uttryckligen fått uppdraget att använda denna.
• Maskinen får inte användas av barn eller ungdomar.

Symboler på aggregatet

Högtrycksstrålar kan vid felaktig användning vara farliga. Strålen

får inte riktas mot människor, djur, aktiv elektrisk utrustning eller mot själva aggregatet.

Risk för brännskador på grund av mycket varma ytor!

Risk för skada! Varning för farlig elektrisk spänning.

Risknivåer

△FARA

Varnar om en omedelbart överhängande fara som kan leda till svåra personskador eller dödsfall.

△VARNING

Varnar om en möjligen farlig situation som kan leda till svåra personskador eller döden.

⚠FÖRSIKTIGHET

Varnar om en möjligen farlig situation som kan leda till lättare personskador.

OBSERVERA

Varnar om en möjligen farlig situation som kan leda till materiella skador.

Arbetsplatser

På pumpenheten startas anläggningen endast, och stängs av. Ytterligare arbetsplatser finns, beroende på anläggningsstrukturen, på tillbehörsutrustningen (sprutanordningar), som monteras på anslutningspunkterna.

Personlig skyddsutrustning

Bär hörselskydd för att minska risken för hörselskador när bullerförstärkande delar rengörs.

– Bär lämpliga skyddskläder och skyddsglasögon som skydd mot tillbakasprutande vatten eller smuts.

Säkerhetsanordningar

Säkerhetsanordningarna ger skydd åt användaren och får varken sättas ur drift eller förbikopplas.

Huvudreglage

Detta förhindrar att apparaten startas oav- siktligt. Stäng av vid pauser, eller efter avslutat arbete.

Säkerhetsspärr

Säkerhetsspärren på handsprutan förhindrar att apparaten startas oavsiktligt.

Överströmningsventil med tryckbrytare

• Om vattenmängden minskas med tryck/mängdregleringen öppnas överfyllningsventilen och en del av vattnet flyter tillbaka till pumpens sugsida.
  – När avtryckaren på spolröret släpps frånkopplas högtryckspumpen av en tryckbrytare som stoppar högtrycksstrålen. Trycker man in avtryckaren kopplar tryckbrytaren in pumpen igen.
  Överfyllnadsventil och tryckställare har ställts in av tillverkaren och är plomberade. Inställning endast av kundservice.

Lindningsskyddskontakt

Lindningsskyddskontakten i pumpdriftens motorlindning stänger av motorn vid termisk överbelastning. (Endast HD 13/12-4 ST...).

Vänteläge

Om apparaten inte används under en längre stund (kan ställas in mellan 5...120 minuter) så stänger den av sig.

Slangbrottssäkring

Om driftstiden överskrider ett inställbart värde (5...120 minuter) (utan avbrott i arbetet) stänger apparaten av sig.

Motorskyddsbrytare

Vid för hög strömförbrukning stänger motorskyddsbrytaren av aggregatet.

Läckageövervakning

Apparaten stängs av vid otätheter i högtryckssystemet.

Tryckavlastning (tillval)

När stand by-perioden är slut öppnar en magnetventil i högtryckssystemet och släpper ut trycket.

Vattenbristsäkring (tillval)

Vattenbristsäkringen i flottörbehållaren förhindrar att högtryckspumpen torrkör vid vattenbrist.

Ändamålsenlig användning

• Detta aggregat transporterar vatten som står under kraftigt tryck till eftermonterade högtryckstvättar. Vid behov sugs rengöringsmedel in och blandas i vattnet.
  – Anläggningen installeras permanent i ett torrt, frostfritt utrymme. Fördelningen av högtrycksvattnet sker via ett fast installerat ledningsnät.
  Alternativt kan en handspruta med en högtrycksslang anslutas direkt på apparaten.
  – Anläggningen måste monteras på väggen på sådant sätt att bakre öppningen stängs av väggen.

△FARA

Skaderisk! Vid användning på bensinmackar eller andra riskfyllda områden måste gällande säkerhetsföreskrifter följas.

Avloppsvatten, innehållande mineralolja, får inte komma ut i mark, vattendrag eller kanalisation. Motor- och underredestvätt utförs därför enbart på lämpliga platser, utrustade med oljeavskjiljare.

Krav på vattenkvaliteten

OBSERVERA

Endast rent vatten får användas som högtrycksmedium. Nedsmutsning leder till förslitningar eller avlagringar i apparaten på ett för tidigt statdum.

Om återvinningsvatten används får följan- de gränsvärden inte överskridas.

pH-värde 6,5...9,5
elektrisk ledningsförmåga *	Ledningsför-måga färsk-vatten +1 200 μS/cm
sedimenterbara ämnen ** < 0,5 mg/l
filtreringsbara ämnen ** < 50 mg/l
Kolväten < 20 mg/l
Klor < 300 mg/l
Sulfat < 240 mg/l
Kalcium < 200 mg/l
Totalhårdhet < 28 °dH	< 50 °TH< 500 ppm(mg CaCO_3 /l)
Järn < 0,5 mg/l
Mangan < 0,05 mg/l
Koppar < 2 mg/l
Aktivt klor	< 0,3 mg/l
fritt från illaluktande dofter
* Maximum totalt 2 000 μS/cm** Testvolym 1 l, sedimenteringstid 30 min*** inga slipande ämnen

Funktion

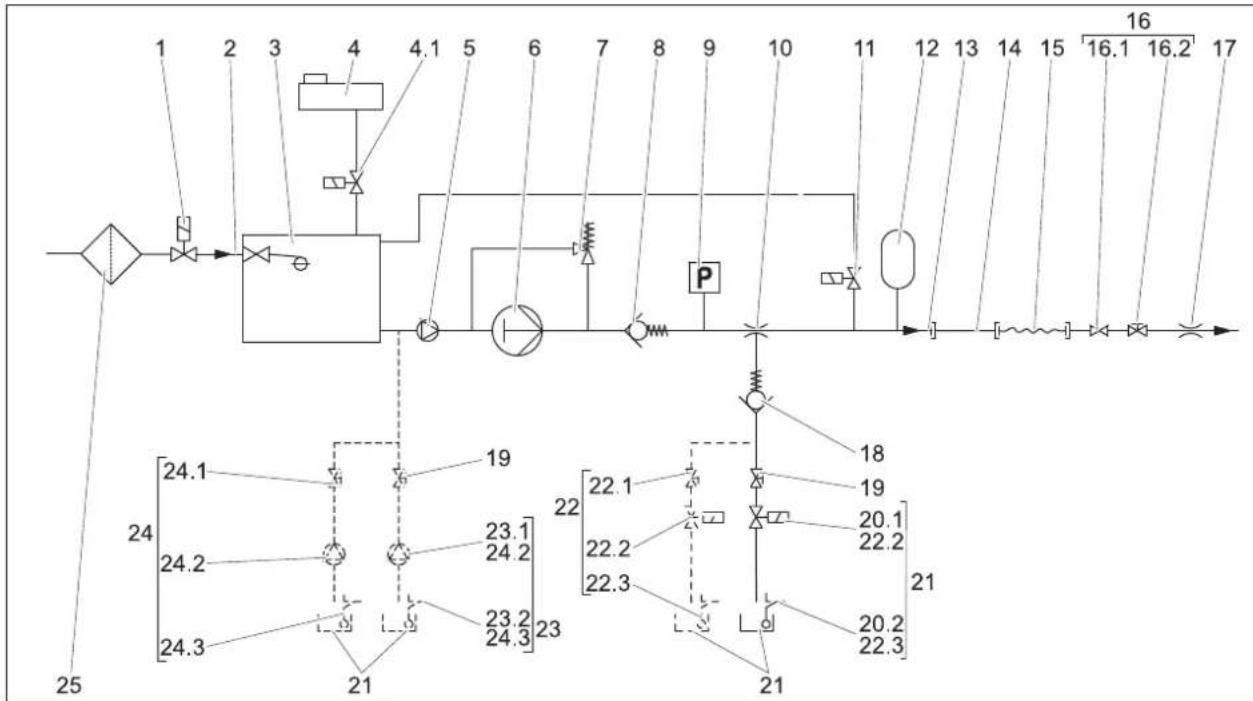

Flödesschema

    T["24.1"] --> U["24.2"]
    U --> V["24.3"]
    V --> W["21"]

    X["19"] --> Y["23.1"]
    Y --> Z["24.2"]
    Z --> AA["23.2"]
    AA --> AB["24.3"]

    AC["22"] --> AD["22.1"]
    AD --> AE["22.2"]
    AE --> AF["22.3"]
    AF --> AG["21"]

    AH["18"] --> AI["19"]
    AI --> AJ["20.1"]
    AJ --> AK["22.2"]
    AK --> AL["20.2"]
    AL --> AM["22.3"]

    AN["25"] --> AO["24.3"]

1 Magnetventil vattentillförsel (tillbehörs-sats, tillval)
2 Vattenintag
3 Flottörventil
4 Behållare avhärdningsvätska med magnetventil (4.1), gäller endast modell ST-H (tillval hos modell ST)
5 Förtryckspump, gäller endast modell ST-H
6 Högtryckspump
7 Överströmningsventil
8 Strypbackventil
9 Tryckvakt
10 Rengöringsmedel-injektor
11 Tryckavlastningsventil (tillbehörssats, tillval)
12 Svängningsdämpare
13 Högtrycksutgång
14 Rörledningssystem (tillval)
15 Högtrycksslang
16 Spolhandtag med spärrventil (16.1) och tryck-/mängdregulator (16.2)
17 Högtrycksmunstycke (trefunktionsmun- stycke)
18 Backventil rengörningsmedelsinsugning i lågtryck
19 Doseringsventil för rengöringsmedel
20 Nivåsensor rengöringsmedel (tillbehörssats, tillval) består av 1 rengöringsmedel-magnetventil (20.1) och 1 rengöringsmedel-nivåsensor (20.2).
21 Behållare för rengöringsmedel
22 Rengöringsmedeldosering 2. Rengöringsmedel, (tillbehörssats, tillval) som består av 1 rengöringsmedel-dose-ringsventil (22.1), 1 rengöringsmedel-magnetventil (22.2), 1 rengöringsmedel-nivåsensor (22.3)

23 Rengöringsmedeldosering i högtryck (tillbehörssats, tillval) som består av 1 rengöringsmedelspump (23.1) och 1 rengöringsmedel-nivåsensor (23.2)

24 Rengöringsmedeldosering, dubbel i högtryck (tillbehörssats, tillval) som består av 1 rengöringsmedel-doseringsventil (24.1), 2 rengöringsmedelspumpar (24.2) och 2 rengöringsmedel-nivåsensorer (24.3)

25 Vattenfilter (Alternativ)

Full pumpeffekt

Vid avtappning av hela vattenmängden flyter vattnet via vattenintaget, flottörbehållaren, förtryckspumpen för varmvatten och högtryckspumpen till högtrycksutgången.

Delavtappning

Behövs endast en del av den vatteneffekt som pumpen producerar flyter restmängden tillbaka till högtryckspumpens sugsida via mängdregleringen.

Rengöringsmedel

Rengöringsmedel sugs in över rengöringsmedelsinjektorn och doseras med dose-ringsventilen för rengöringsmedlet.

För att aktivera insugningen måste det dubbla flerfunktionsmunstycket vara ställt på "CHEM" (flat högtrycksstråle).

Med tillbehörssatsen rengöringsmedelsdosering i högtryck (tillval) kan rengöringsmedel matas fram med hjälp av en rengöringsmedelspump.

Automatisk pumpstart

Sjunker systemtrycket under stand by-perioden på grund av att en enhet öppnas så startar tryckställaren högtryckspumpen.

Avhärdningssystem

Genom dosering av avhärdningsvätska förhindras att kalkavlagringar bildas vid användning med hett vatten. From en hårdhetsgrad "medel" (8,4 - 14 °dH) och en tilloppstemperatur på över 60°C måste tillbehörssatsen vattenavhärdning (DGT)

monteras in, eller en extern vattenavhärdningsanläggning måste finnas. ST-H apparater är lämpliga för användning med hetvatten med en tilloppstemperatur på upp till bis 85 °C, ST-apparater upp till bis 70°.

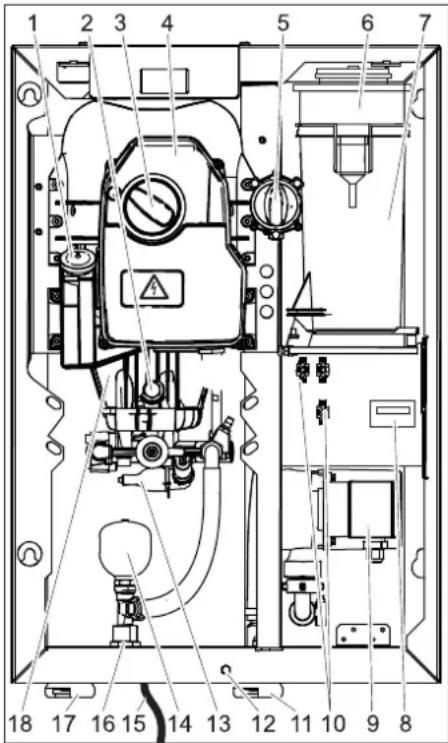

Aggregatelement

Apparatkåpa avtagen.

1 Oljebehållare
2 Skruv för oljeutsläpp
3 Huvudreglage
4 Elskåp
5 Doseringsventil för rengöringsmedel
6 Behållare avhärdningsvätska (tillval)
7 Flottörbehållare
8 Räkneverk driftstimmar (tillval)
9 Förtryckspump (endast modell ST-H)
10 Stickanslutningar för tillbehörssatser
11 Vattenintag (HD 7/16, HD 8/19)
12 Fästskruv maskinhuv
13 Tryckvakt
14 Svängningsdämpare
15 Nätkabel med nätkontakt (inte på alla maskinutföranden)
16 Högtrycksanslutning EASY!Lock
17 Vattenintag (HD 13/12)
18 Högtryckspump

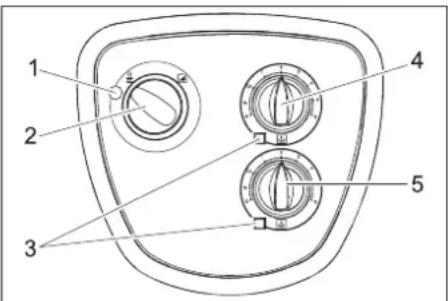

Reglage

1 2 3 4 5

1 Kontrollampa

Blinkar grönt: Stand by-perioden har gått ut eller max.tiden för kontinuerlig drift har överskridits (slangbrottssäkring).

Lyser gult: Fyll på avhärdningsvätska (tillval)

Blinkar gult: Vattenbrist (tillval)

Lyser rött: Otäthet i högtryckssystemet.

2 Huvudreglage
3 Kontrollampa rengöringsmedel Lyser när rengöringsmedelsbehållaren är tom (tillval).
4 Doseringsventil rengöringsmedel I
5 Doseringsventil rengöringsmedel II (till-val)

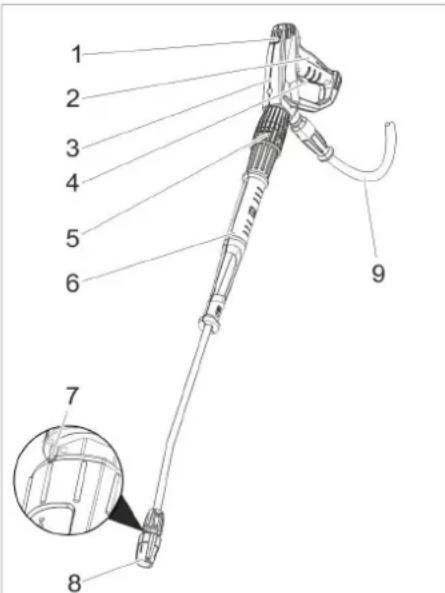

1 Säkerhetsspärr
2 S t a r t s p a k
3 Handspruta EASY!Force
4 Säkerhetsspak
5 Tryck-/Mängdreglering (tillval)
6 Strålrör EASY!Lock
7 Trefunktionsmunstycketsmarkering
8 Trefunktionsmunstycke EASY!Lock
9 Högtrycksslang EASY!Lock

Handhavande

Användaren ska använda aggregatet i en- lighet med gällande bestämmelser. Använ- daren ska ta hänsyn till lokala förutsättning- ar och kontrollera att ingen uppehåller sig i närheten vid arbete med aggregatet. Lämna aldrig aggregatet utan uppsikt så länge det är i drift.

△FARA

• Aggregatet får endast köras med stängd kåpa.
• Skaderisk! Aggregat, matarledningar, högtrycksslang och anslutningar måste vara i ett oklanderligt tillstånd. Är dessa inte i ett oklanderligt tillstånd får apparaten inte brukas.

△FARA

– Rikta inte strälen mot dig själv eller mot andra för att rengöra kläder eller skor.
– Risk för personskada på grund av delar som flyger iväg! Ivägflygande brottstycken eller föremål kan skada personer eller djur. Rikta aldrig vattenstrålen mot ömtåliga eller lösa föremål.

△FARA

Längre användning av maskinen kan leda till vibrationsbaserade cirkulationsstörningar i händerna.

En allmängiltig tidslängd för användningen kan inte fastläggas eftersom denna påverkas av många faktorer:

– Personlig fallenhet för dålig cirkulation (ofta kalla fingrar, kliande fingrar).
– Låg omgivande temperatur Bär varma handskar för att skydda händerna.
– Ett fast grepp hindrar cirkulationen.
– Drift utan pauser är sämre än drift med inlagda pauser.

Vid regelbunden, långvarig användning av apparaten och återkommande symptom (t.ex. kliande fingrar, kalla fingrar), rekommenderar vi läkarbesök.

Förbered drift

△FARA

Risk för skador på grund av, eventuellt mycket varm, vattenstråle!

→ Kontrollera högtrycksslang, rörledningar, armaturer och sprutrör på skador före varje användning.
→ Byt genast ut otäta komponenter och täta läckande kopplingspunkter.
→ Kontrollera att slangkopplingar sitter fast ordentligt och att de är täta.

OBSERVERA

Risk för skada på grund av torrkörning.

→ Kontrollera hur mycket rengöringsmedel som finns i behållaren och fyll på vid behov.
→ Kontrollera fyllnadsnivån i behållaren för avhärdningsmedel och fyll vid behov på.

Öppna/stänga handsprutan

→ Öppna handsprutan: Tryck på lässpaken och avdragsspaken.
→ Stäng handsprutan: Släpp lässpaken och avdragsspaken.

Drift med högtryck

Hänvisning:

Maskinen är utrustad med en tryckkontakt. Motorn startar bara när spaken till sprutan är dragen.

→ Öppna vattenförsörjning.
→ Stick i nätkontakten. (bara på maskinutföranden med nätkabel och nätkontakt).

→ Ställ huvudreglaget på "I". Kontrollampan lyser grön.

→ Lås upp handsprutan genom att skjuta spärren bakåt.

→ Öppna handsprutpistolen.

△FARA

Se vid inställning av tryck-/och mängdreglering till att strålrörets förskruvning inte lossas.

→ Ställ in arbetstryck och vattenmängd genom att vrida (steglöst) på tryck- och mängdregulatorn (+/-) (tillval).

Välj typ av stråle

→ Stäng handspruta.
→ Vrid på munstyckeshöljet tills önskad symbol överenstämmer med markeringen:

	Rund högtrycksstråle (0°) till mycket envis smuts.
	Flat lågtrycksstråle (CHEM) vid användning med rengöringsmedel, eller rengöring med lågt tryck.
	Flat högtrycksstråle (25°) till smuts som sträcker sig över större yta.

Användning med rengöringsmedel

⚠FÖRSIKTIGHET

Olämpliga rengöringsmedel kan skada såväl aggregatet som det objekt som ska rengöras. Använd endast rengöringsmedel som godkänts av Kärcher. Beakta rekommenderad dosering samt anvisningar som medföljer rengöringsmedlen. Använd rengöringsmedel sparsamt för att skona miljön. Beakta säkerhetsanvisningarna på rengöringsmedlen.

Kärcher-rengöringsmedel garanterar störningsfritt arbete. Fråga oss om råd eller beställ vår katalog, eller våra informationsblad beträffande rengöringsmedel.

→ Placera behållaren med rengöringsmedel under aggregatet.
→ Häng sugslangen till rengöringsmedlet i behållaren.
→ Ställ in munstycket på "CHEM".
→ Ställ in doseringsventilen för rengöringsmedel på önskad koncentration.

Rekommenderade rengöringsmetoder

→ Spruta sparsamt med rengöringsmedel på den torra ytan och låt det verka (låt det inte torka).

→ Spola bort den upplösta smutsen med högtrycksstrålen.

→ Doppa filtret i rent vatten efter användning. Vrid doseringsventilen till högsta rengöringsmedels-koncentration. Starta aggregatet och spola med rent vatten under en minut.

Avbryta drift

→ Stäng handspruta. Maskinen stängs av
→ Lås handsprutan genom att skjuta spärren framåt.

Efter avbrott:

→ Lås upp handsprutan genom att skjuta spärren bakåt.

→ Öppna handsprutpistolen. Maskinen startas igen.

Vänteläge

Stand by-perioden startar när handsprutan stängs. När stand by-perioden är slut (5-120 minuter) kan maskinen inte längre startas genom att man öppnar handsprutan.

Kontrollampan blinkar grönt.

→ För omstart vrids nyckelbrytaren kort till "0" och därefter åter till "1".

Hänvisning:

Stand by-perioden kan ställas in av kund-service.

Starta om stand by-perioden

→ Ställ huvudreglaget på "0".
→ Vänta kort.
→ Ställ huvudreglaget på "I". eller
→ Tryck på motsvarande reglage på fjärrstyrningen (tillval).

Koppla från aggregatet

→ Stäng vattentillförseln.
→ Öppna handsprutpistolen.
→ Sätt på pumpen med strömbrytaren på maskinen och låt den gå i 5-10 sekunder.
→ Stäng handspruta.
→ Stäng av strömbrytaren "0/OFF".
→ Försäkra dig om att dina händer är torra när du drar ut nätkontakten. (bara på maskinutföranden med nätkabel och nätkontakt).

→ Ta bort vattenanslutningen.
→ Tryck på handsprutan tills apparaten är trycklös.
→ Lås handsprutan genom att skjuta spärren framåt.

Frostskydd

OBSERVERA

Frost förstör maskinen om den inte är helt tömd på vatten.

Aggregatet skall placeras i frostfria utrymmen. Vid risk för frost, t.ex. vid installering utomhus, måste aggregatet tömmas och spolas igenom med frostskyddsmedel.

Tömma aggregatet

→ Skruva bort slangen för vattentillförsel från aggregatet.
→ Skruva bort högtrycksslangen från aggregatet.
→ Låt aggregatet arbeta, tills pump och ledningar tömts (max 1 minut).
Vid längre driftsuppehåll:
→ Fyll flottörbehållaren helt med vanligt frostskyddsmedel.
→ Placera uppsamlingskärl under högtrycksutgången.
→ Starta aggregatet och låt det arbeta tills det är helt genomspolat.

Avstängning vid nödfall

→ Ställ nödstoppsknappen på "0".
→ Stäng vattentillförseln.
→ Använd handsprutan tills apparaten är trycklös.

Lyft bort apparatkåpa

→ Skruva ur fästskruven till apparatkåpan.
→ Lyft lätt på apparatkåpan och ta av den framåt.

Transport

⚠FÖRSIKTIGHET

Risk för person och egendomsskada! Observera vid transport maskinens vikt.

OBSERVERA

Skydda avdragsspaken mot skador under transporten.

→ Vid transport i fordon ska maskinen säkras enligt respektive gällande bestämmelser så den inte kan tippa eller glida.

Lagring av maskinen

⚠FÖRSIKTIGHET

Risk för person och egendomsskada! Observera maskinens vikt vid lagring.

Skötsel och underhåll

△FARA

Skaderisk! Frånkoppla maskinens strömbrytare vid alla underhålls- och reparationsarbeten.

Dra ut elkontakt och säkra mot återstart ⚠FARA

Risk för skador på grund av, eventuellt mycket varm, vattenstråle!

Vid alla arbeten:

• Stäng avstängningsventil för färskvatten.
• Låt mycket varma anläggningsdelar svalna.
  – Gör anläggningen trycklös genom att öppna alla handsprutor.

Grundläggande för en driftssäker anläggning är regelbundet underhåll enligt följan-de underhållsschema.

Använd uteslutande originalreservdelar från tillverkaren eller delar som rekommenderas av denne såsom

- reserv- och slitningsdelar

– Tillbehör

- Drivmedel

– Rengöringsmedel

Säkerhetsinspektion/Serviceavtal

Kom överrens med försäljningsstället om att regelbundna säkerhetskontroller ska genomföras eller välj ett servicekontrakt. Be om råd.

Underhållsschema

Tidpunkt Aktivitet Beträffad komponentgrupp Genomförande av vem
dagligen Kontrollera hand-sprutan	Handspruta Kontrollera om hand-sprutan sluter tätt. Kontrollera säkringsfunktionen mot otillbörlig manövrering. Byt ut defekt handspruta.			Operatör
	Kontrollera Nätkabel (bara på maskinutföranden med nätkabel och nätkontakt).		Nätkabeln ska kontrolleras regelbundet så att inga skador finns på den, t.ex sprickor eller åldersskador Om en skada upptäcks måste kabeln bytas ut innan vidare användning.	Operatör/Kundtjänst
	Kontrollera fyllni-vå	Rengöringsmedelsbehållare, påbyggnadssats avhärdare (till-val)	Kontrollera mängden och fyll på vid behov. Operatör
	Kontrollera hög-trycksslangar	Utgående ledningar, slangar till arbetsaggregatet	Kontrollera om slangarna är skadade. Byt omgående ut defekta slangar. Risk för olycksfall!	Operatör
varje vecka eller efter 40 driftstim-mar	Kontrollera an-läggningens tät-het	Hela anläggningen Kontrollera tätheten hos pump och rörsystem. Kon-takta kundservice om olja förloras, eller om det finns otäta punkter där det kommer mer än tio droppar vat-ten per minut.		Operatör/Kundtjänst
	Kontrollera oljans beskaffenhet	Oljebehållare på pumpen Är oljan mjölkaktig måste den bytas ut. I detta fall re-kommenderas även byte av pumpens oljepackning (kundservice).		Operatör/Kundtjänst
	Kontrollera olje-nivå	Oljebehållare på pumpen Kontrolera oljenivå hos pumpen. Fyll på olja vid be-hov (beställnummer 6.288-016).		Operatör
	Rengör filter Filter	i sugslangen för rengör-ringsmedel	Rengör filtret på sugslangen för rengöringsmedel.	Operatör
	Kontrollera svängningsdäm-pare	Svängningsdämpare	Ökar vibration hos pumpen är svängningsdämparen defekt. Byt ut svängningsdämpare.	Kundservice
varje månad eller efter 200 drifts-timmar	Rengör silen.	Sil i vattenintaget	Demontera silen och rengör den.	Operatör
	Kontrollera flot-törventil	Flottörbehållare	När flottörventilen är stängd får inte vatten tränga ut vid överrningen.	Operatör
	Kontrollera auto-matisk inkoppling	Tryckvakt	Pump arbetar inte eftersom inget vatten tappas av. Öppna handspruta. Om trycket i högtryckssystemet sjunker under 3 MPa måste pumpen starta.	Operatör
	Efterdrag slang-klämmor	alla slangklämmor	Efterdrag slangklämmor med momentnyckel. Åt-dragningsmoment till 28 mm nominell diameter = 2 Nm, från 29 mm = 6 Nm.	Operatör
Varje år eller ef-ter 1000 driftstim-mar	Oljebyte	Högtryckspump	Tappa ur olja. Fyll på ny olja. Kontrollera fyllnadsni-vån i oljebehållaren.	Operatör
	Kontrollera om kalkavlagringar finns på anlägg-ningen	hela vattensystemet	Funktionsstörningar hos ventiler eller pumpar kan tyda på kalkavlagringar. Avkalka vid behov.	Driftsansva-rig med in-struktion för avkalkning
årligen	Säkerhetskon-troll	Hela anläggningen	Säkerhetskontroll enligt riktlinjer för högtryckstvätt.	Sakkunnig

Underhållskontrakt

För att garantera en tillförlitlig drift av anläggningen rekommenderar vi att underhållskontrakt finns. Kontakta Kärcher Kundtjänst.

Underhållsarbeten

Vem får utföra underhållsarbeten?

■ Operatör

Arbeten med hänvisningen "Driftsansvarig" får endast utföras av instruerad person som kan hantera, och utföra underhållsarbeten på, högtrycksslangar på ett säkert sätt.

■ Elektriker

Endast personer med utbildning på det elektrotekniska området.

■ Kundtjänst

Arbeten med hänvisningen "Kundservice" får endast utföras av montörer från Kärcher kundservice.

Oljebyte

⚠️ WARNING

Risk för brännskador på grund av väldigt varm olja och mycket varma anläggningsdelar. Låt pumpen kylas ner 15 minuter före oljebyte.

Hänvisning:

Spillolja måste lämnas till insamlingsställen som är avsedda för detta. Lämna all använd olja där. Det är straffbart att förorena miljön med spillolja.

För oljetyp och påfyllningsmängd, se Tekniska Data.

1 Oljebehållare

2 Skruv för oljeutsläpp

→ Ställ uppsamlingskärl under oljetappningsskruven.
→ Tag av locket på oljebehållaren.
→ Vrid ur oljetappningsskruven och samla upp oljan.
→ Vrid i oljetappningsskruv och drag fast.
→ Fyll långsamt på ny olja i oljebehållaren, upp till "MAX" markeringen.
→ Sätt tillbaka locket på oljebehållaren.
→ Avfallshantera den förbrukade oljan miljövänligt eller lämna den till godkänd insamling.

Avkalkning

Kalkavlagringar leder till:

– större rörledningsmotständ

– ev funktionsfel på förkalkade komponenter

△FARA

• Explosionsrisk på grund av brännbara gaser! Vid avkalkning är rökning förbjuden. Sörj för god ventilation.
  – Risk för frätskador på grund av syra! Bär skyddsglasögon och skyddshandskar.

Hänvisning:

• Beakta bestämmelser för att förebygga olyckor enligt Unfallverhütungs-vorschrift BGV A1.
• Beakta användningsinstruktioner på etiketten tillhörande avkalkaren.

Vid avkalkning får, enligt gällande föreskrift, endast kontrollerade rengöringsmedel för pannsten användas.

– RM 100 (best.nr. 6.287-008) löser kalksten och enklare bindningar mellan kalksten och rester från tvättmedel.
- RM 101 (best.nr. 6.287-013) löser avlagringar som RM 100 ej löser upp.

Hänvisning:

I anslutning till rostskydd och neutralisering av syrarester rekommenderar vi att en alkalisk lösning (t.ex. RM 81) pumpas genom aggregatet via rengöringsmedelsbehållaren.

■ Avkalka först flottörbehållaren:
→ Stäng vattentillförseln.
→ Tag av locket på flottörbehållaren.
→ Lossa slangen som går från pumpens sugsida till flottörbehållaren, på pump-sidan.
→ Förslut den fria änden på slangen.
→ Fyll i sju-procentig avkalkningslösning.
→ Efter avkalkningen tas alla rester bort från behållaren.
■ Avkalka högtrycksanläggningen:
→ Tag bort högtrycksslangen på systemmatningen och häng slangen i flottörbehållaren.
→ Kör en kort stund på tomgång med den blandning av kalklösningssyra som finns i behållaren, låt lösningen verka, spola.

△FARA

Risk för elektrisk stöt.

Skaderisk! Frånkoppla maskinens strömbrytare vid alla underhålls- och reparationsarbeten.

Dra ut elkontakt och säkra mot återstart

△FARA

Risk för skador på grund av, eventuellt mycket varm, vattenstråle!

△FARA

Olycksfallsrisk vid arbete på anläggningen! Vid alla arbeten:

• Stäng avstängningsventil för färskvatten.
  – Låt mycket varma anläggningsdelar svalna.
  – Gör anläggningen trycklös genom att öppna alla handsprutor.

Vem får åtgärda störningar?

■ Operatör

Arbeten med hänvisningen "Driftsansvarig" får endast utföras av instruerad person som kan hantera, och utföra underhållsarbeten på, högtrycksslangar på ett säkert sätt.

Elektriker

Endast personer med utbildning på det elektrotekniska området.

■ Kundtjänst

Arbeten med hänvisningen "Kundservice" får endast utföras av montörer från Kärcher kundservice.

Störning Möjlig orsak Åtgård av vem
Vattenstrålen är ojämn Munstycke tilltäppt. Rengör munstycke. Operatör
Otilräcklig eller ingen matning av rengöringsmedel	Dosering för lågt inställd. Öka dosering. Operatör
	Munstycke är inställt på högtryck.	Ställ in munstycket på "CHEM".	Operatör
	Sugfilter i rengöringsmedelsbehållaren smutsigt.	Rengör sugfiltret. Operatör
	Sugslangen för rengöringsmedel otät. Byt ut sugslangen. Kundservice
	Den manuella doseringsventilen för rengöringsmedel är igensatt, defekt.	Kontrollera, rengör, byt ut vid behov.	Kundservice
Pumpen när inget tryck	Munstycke är inställt på "CHEM"	Ställ in munstycke på "Högtryck".	Operatör
	Luft i högtryckspumpen	Lufta apparaten (se "Anläggningsinstallation").	Operatör
	Rörledningssystem på sugsidan defekt.	Kontrollera kopplingar och slangar.	Operatör
	Inte tillräcklig mängd vatten.	Sörj för tillräcklig vattenmängd.	Operatör
	Silen i vattenintaget är nedsmutsat.	Rengör silen.	Operatör
	Högtrycksslang otät.	Byt ut högtrycksslangen.	Kundservice
	Rörledningssystem otätt.	Reparera rörledningssystem.	Kundservice
	Mängdreglering defekt.	Kontrollera mängdreglering, iordningsställ.	Kundservice
	Ventil i pumpen defekt.	Byt ut ventil.	Kundservice
Högtryckspump knackar, manometer (tillval) svänger kraftigt	Svängningsdämpare defekt.	Byt ut svängningsdämpare.	Operatör
	Vattenpumpen drar in lite luft.	Kontrollera sugsystem och åtgärda otäthet.	Operatör
	Behållaren för rengöringsmedel är tom	Fyll på behållaren för rengöringsmedel.	Operatör
	Vatteninmatningstemperatur för hög.	Sänk vattentemperaturen.	Operatör
	Vatteninmatning tilltäppt.	Rengör sil i vatteninmatningen, kontrollera vattenflöde.	Operatör
	Ventiltallrik eller ventilfjäder defekt.	Byt ut delarna.	Kundservice
	Förtryckspump förkalkad eller defekt.	Kontrollera förtryckspump.	Operatör
Anläggning börjar inte arbeta när den startas, eller när man trycker på fjärrstyrmingen (tillval)	Strömbrytaren är avstängd.	Inkoppling	Operatör
	Avbrott i strömförsörjningen på uppställningsplatsen.	Inkoppling	Operatör
	Tryckställare defekt	Byt ut tryckställare.	Kundservice
	Motorskyddsbytare har löst ut på grund av överström eller bortfall av fas i strömnätet.	Kontrollera spänningen hos de tre faserna.	Elektriker/kundservice
	Motorskyddsbytare felaktigt inställd.	Ställ in enligt elschema.	Elektriker/kundservice
	Motorskyddsbytare för styrning och förtryckspump har löst ut.	Kontrollera motorskyddsbytare.	Elektriker/kundservice
	Styrsäkring på transformator defekt.	Kontrollera orsaken, byt ut styrsäkring.	Elektriker/kundservice
	Styrkretskort defekt.	Kontrollera styrkretskort, byt ut vid behov.	Kundservice
Pumpen startar inte under stand by-perioden när hand-sprutan öppnas.	Tryckställare eller kabel till tryckställare defekt.	Byt ut tryckställare eller kabel till tryckställare.	Kundservice
Anläggningen stängs inte av	Pump suger luft via tömd rengöringsmedelsbehållare.	Fyll på rengöringsmedelsbehållaren, lufta sugledning.	Operatör
	Tryckströmställare defekt.	Byt ut tryckställare.	Elektriker/kundservice

Tekniska data

		HD 7/16-4 STHD 7/16-4 ST-H				HD 9/18-4 STHD 9/18-4 ST-H				HD 13/12-4 STHD 13/12-4 ST-H
Elanslutning
Spänning V 400 230 440 220 400 230 440 220 400 230 440 220
Strömart -- 3~ 3~ 3~
Frekvens Hz 50 60 50 60 50 60
Anslutningseffekt kW 5,0 6,8 7,3
Elektrisk säkring (tröga)	A	16	25	16	25	16	25	16	25	16	25	16	25
Skydd		IPX5
El-matarledning	mm2	2,5	4	2,5	4	2,5	4	2,5	4	2,5	4	2,5	4
Vattenanslutning
Inmatningsmängd (min.)	l/t (l/min)	800 (13,3)				1000 (16,7)				1400 (23,3)
Inmatningsstryck (max.)	MPa (bar)	1,0 (10)
Inflödestemperatur (max.), ST	°C	70
Inflödestemperatur (max.), ST-H	°C	85
Prestanda
Arbetstryck vatten (med standard-munstycke)	MPa (bar)	3...16 (30...160) 4...18				(40...180) 3...12 (30...120)
Standardmunstyckets storlek		043		040		055				098
Max. driftövertryck	MPa (bar)	19 (190)				20 (200)				15 (150)
Matningsmängd	l/t (l/min)	300...700 (5...11,7)				460...900 (7,7..15)				650...1300 (10,8...21,7)
Insugning av rengöringsmedel	l/t (l/min)	0...42 (0...0,7)				0...54 (0...0,9)				0...78 (0...1,3)
	%	0...6
Strålsprutans rekylkraft (max.)	N	35				47				56
Beräknade värden enligt EN 60335-2-79
Hand-Arm Vibrationsvärde
Handspruta	m/s2	1,7 3,0 2,1
Spolrör	m/s2	3,0 4,2 2,8
Osäkerhet K	m/s2	0,3 0,3 0,3
Ljudtrycksnivå LpA	dB(A)	70				71				74
Osäkerhet KpA	dB(A)	3				3				3
Garanterad ljudeffektsnivå	dB(A)	87				88				91
Drivmedel
Oljemängd	I	0,5				0,75 1,25
Oljesorter	--	SAE 90 Hypoid
Mätt och vikt
Bredd	mm	533
Höjd	mm	790
Djup	mm	420
Vikt, basapparat, ST	kg	58 65				78
Vikt, basapparat, ST-H kg		62				69				82

A Vattenintag 3/4"
B Högtrycksanslutning EASY!Lock
C Elanslutning nerifrån
D Väggfäste
E P å r a m

Tillbehör

Rengöringsmedel

Rengöringsmedel underlättar rengöringen. I tabellen visas ett urval av rengöringsmedel. Hänvisningarna på förpackningen måste absolut följas vid användning av rengöringsmedel.

Följande rengöringsmedelssorter är ej tillåtna eftersom de förorsakar skador på aggregatet:
– Rengöringsmedel innehållande salper- tersyra
– Rengöringsmedel med aktivt klor

Användningsområde	Målgrupp Rengöringsmedel	Kärcherbeteckning Dosering
Skumma Livsmedels	industri/Demon-teringsföretag	Desinficeringsmedel RM 732 1-3%
		Desinfektionsmedel RM 735 0,75-7%
		Rengöringsmedel, skumdesinfektion, al-kalisk	RM 734 2-5%
	Dryckes-/bryggeriföretag Skumrengöringsmedel, alkalisk RM 58 ASF	1-2%
		Skumrengöringsmedel, sur RM 59 ASF 1-2%
		Rengöringsmedel, skumdesinfektion, al-kalisk	RM 734 2-5%
	Kommuner	Skummrengöringsmedel, yttre använd-ning, neutral	RM 57	1-2%
		Desinfekionsrengöringsmedel, inre an-vändning	RM 732 1-3%
	Jordbruk	Desinficeringsmedel	RM 732 1-3%
		Desinfektionsmedel RM 735 0,75-7%
Högtrycksrengöring	Dryckes-/bryggeriföretag	Universalrengöringsmedel	RM 55	0,5-8%
		Rengöringsmedel, skumdesinfektion, al-kalisk	RM 734 2-5%
	Kommuner	Aktivtvätt, alkalisk	RM 81	1-5%
	Jordbruk	Aktivtvätt, alkalisk	RM 31	1-5%
		Aktivtvätt, alkalisk	RM 81	1-5%
	Skeppsutrustning	Aktivtvätt, alkalisk	RM 81	1-5%
	Bil-/lastbilsverkstad	Aktiv rengöringsmedel, alkaliskt (motor/delar)	RM 31	1-5%
		Aktivtvätt, alkalisk (fordon över-/under-tvätt)	RM 81	1-5%
Golvrengöring	Livsmedelsindustri/Demon-teringsföretag	Ingensivt grundrengöringsmedel	RM 750 1-5%
		Grundrengöringsmedel för golv	RM 69	0,5-1%
	Dryckes-/bryggeriföretag, kommuner	Ingensivt grundrengöringsmedel	RM 750 1-5%
		Grundrengöringsmedel för golv	RM 69	0,5-1%
	Bil-/lastbilsverkstad	Ingensivt grundrengöringsmedel	RM 750	1-5%
		Grundrengöringsmedel för golv	RM 69	0,5-1%
	Skeppsutrustning	Ingensivt grundrengöringsmedel	RM 750	1-5%
		Grundrengöringsmedel för golv	RM 69	0,5-1%
Tvättborste	Kommuner	Aktivtvätt, yttre användning, alkalisk	RM 81	1-5%
		Universalrengöringsmedel	RM 55	0,5-8%
	Bil-/lastbilsverkstad	Aktivtvätt, alkalisk (fordon över-/under-tvätt)	RM 81	1-5%
	Skeppsutrustning	Aktivtvätt, yttre användning, alkalisk	RM 81	1-5%

* = bara för kortvaring användning, tvåstegsmetod, skölj med klart vatten
** = ASF = avskiljarvänlig
*** = till förbehandling passar Foam-Star
2000

Tillbehörssatser

Fjärrstyrningar
1 Tillbehörssats fjärrupplåsning*		2.637-491.0	1 betjäningsenhet. Återställa driftsberedskapen när stand by-perioden är slut. Det går bra att använda flera betjäningsenheter parallellt.
2 Tillbehörssats fjärrstyrning HT enkel*		2.744-014.0	1 betjäningsenhet. Aktivering av högtryckspumpen och upp till två rengöringsmedel. Användning av två betjäningsenheter och en myntfjärrstyrning (pos. 3) i kombination med prioritetsreglage (pos. 4).
3 Tillbehörssats myntfjärrkontroll*		2.642-422.0	Myntfjärrstyrning. Aktivering av högtryckspumpen och upp till två rengöringsmedel efter myntinmatning.
4 Tillbehörssats prioritetsbrytare*		2.638-200.0	Omkoppling mellan två fjärrstyrningar (pos. 2) eller en fjärrstyrning (pos. 2) och en myntfjärrstyrning (pos 3).
5 Tillbehörssats styrelektronik multifjärkontroll*		2.744-036.0	Aktivering av högtryckspumpen och två rengöringsmedel från upp till sex betjäningsenheter (pos. 6). Extra anslutningsmöjlighet för en myntfjärrstyrning (pos. 3).
6 Tillbehörssats betjäningsenhet flerdubbel fjärrstyrning		2.744-015.0 Betjäningsenhet för flerdubbel fjärrstyrning (pos. 5).
7 Tillbehörssats nödstopp* 2.744-002.0 Bryter anläggningens strömförsörjning.
8 Tillbehörssats fördelardosa		2.744-798.0	Krävs för anslutningen av tillbehörssatserna (Pos. 1) till (Pos. 7) till apparaten. Färdig kabeldragning, anslutning via kontaktanslutningar på apparaten.
9 Tillbehörssats anslutnings-dosa fjärrupplåsning		2.209-807.0	Nödvändig för anslutning av tillbehörssatserna fjärrupplåsning (Pos. 1) och nödstopp (Pos. 7).
Tillbehörssatser
1 Tillbehörssats tryckavlastning		2.209-773.0	Efter att standby tiden har löpt ut görs högtryckssystemet trycklöst.
2 Tillbehörssats 1-fack rengöringsmedel vid lågt tryck *		2.209-779.0	Behövs för val av 1 rengöringsmedel via fjärrkontroll. Består av 1 magnetventil och 1 nivåsensor**.
3 Tillbehörssats 2-fack rengöringsmedel vid lågt tryck *		2.209-780.0	Nödvändig vid val av ytterligare ett rengöringsmedel över fjärrstyrning (valfritt till (pos.5). Består av en magnetventil och en nivåsensor och en doseringsventil.
4 Tillbehörssats 1-fack rengöringsmedel vid högt tryck *		2.209-799.0	Möjliggör dosering av rengöringsmedel vid högtrycksdrift. Behövs för att styra dosering av rengöringsmedel via en fjärrkontroll. Apparaten har seriemässigt en rengöringsmedelsdosering vid lågtrycksdrift som aktiveras via omkoppling av trefunktionsmunstycket. Om denna tillbehörssats monteras behövs inte omkopplingen göras via trefunktionsmunstycket.
5 Tillbehörssats 2-fack rengöringsmedel vid högt tryck *		2.209-800.0	Möjliggör dosering av rengöringsmedel vid högtrycksdrift. Behövs för att styra dosering av ett andra rengöringsmedel via en fjärrkontroll. Apparaten har seriemässigt en rengöringsmedelsdosering vid lågtrycksdrift som aktiveras via omkoppling av trefunktionsmunstycket. Om denna tillbehörssats monteras behövs inte omkopplingen göras via trefunktionsmunstycket.
6 Tillbehörssats vattenavhärdning (DGT)		2.209-777.0	Förhindrar förkalkning vid hetvattendrift genom dosering av avhärdningsvätska.
7 Tillbehörssats räkneverk för driftstimmar		2.209-778.0	Registrerar hur länge apparaten arbetar så att serviceintervallerna följs.
8	HWE 860	3.070-036.0	Hettar upp tilloppsvattnet med hjälp av en elektrisk varmvattenberedare.
9	Tillbehörssats golvram St	2.210-058.0	För uppställningen av apparaten när väggmontering inte är möjlig. Utförande stål, lackerat.
10	Tillbehörssats golvram VA	2.210-059.0	För uppställningen av apparaten när väggmontering inte är möjlig. Utförande specialstål, rostfritt.
11 Tillbehörssats magnetventil vattentillförsel		2.209-788.0	Stänger av vattentillförseln när apparaten inte arbetar.
* dessutom behövs tillbehörssatsen fördelardosa
**Apparaten har seriemässigt en rengöringsmedelsdosering vid lågtrycksdrift som aktiveras via omkoppling av trefunktionsmunstycket.

Anläggningsinstallering

Endast för behörig personal!

Uppackning

• Kontrollera innehållet i leveransen vid uppackning.
  – Informera inköpsstället omgående vid transportskador.
• Förvara borrschablonen på kartongen för montering av aggregatet.

Uppställning

Hänvisning:

Anslutning av vatten, högtryckssystem och elektricitet får endast utföras av för uppgiften auktoriserad fackpersonal samt under beaktande av lokala föreskrifter.

– Anläggningen skall vara uppställd i torr omgivning där explosionsrisk inte föreligger.

– Uppställningen skall ske på fast och jämnt underlag.

– Anläggningen skall vara lättåtkomlig vid servicearbeten.

Följande placeringar är möjliga:

– Väggmontering

– Uppställning med tillbyggnadssats golvram (tillval)

Montera aggregatet på väggen

⚠FÖRSIKTIGHET

Risk för personskador och materiella skador! Tänk på maskinens vikt vid monteringen.

OBSERVERA

Risk för skada! Vatten som fryser i maskinen kan förstöra delar i den.

Aggregatet skall placeras i frostfria utrymmen. Vid risk för frost, t.ex. vid installering utomhus, måste aggregatet tömmas och spolas igenom med frostskyddsmedel.

→ Kontrollera väggens bärförmåga.
→ Placera markeringar på väggen med hjälp av borrschablonen på förpackningen.
→ Borra hål i väggen.
→ Placera lämpligt upphängningsmaterial på väggen.
→ Lyft bort huv.
→ Häng upp aggregatet och säkra det så att det inte faller ner.
→ Sätt tillbaka och skruva fast apparatkåpan igen.

Elanslutning

– Anslutningsvärde, se Tekniska data och typskylten.
– Den för anläggningens erforderliga strömförsörjningen måste vara avsedd för konstant drift.
– Den elektriska anslutningen måste utföras av en elektriker och motsvara IEC 60364-1.
– Strömförande delar, kablar och aggregat inom arbetsområdet måste vara vattentäta i felfritt tillständ.

Vattenförsörjning

• Installera vattentillförseln för konstant drift.
  – Vattenledningen för inflöde skall utrustas med en avstängningsarmatur och anslutas till högtrycksanläggningen via en rörlig tryckslang.
  – För liten ledningsdiameter eller för lågt förtryck leder till vattenbrist.
  – Vid för kraftigt förtryck, eller spetstryck i ledningssystemet, måste tryckregulator för-monteras.
  – På uppställningsplatsen måste avlopp för vattnet finnas.

Högtrycksinstallation

Vid montering skall föreskrifter i VDMA-databladet 24416 "Högtryckstvättar; fast installerade högtryckstvättsystem; begrepp, krav, installering, kontroll" beaktas (kan beställas hos Beuth Verlag, Köln, www.beuth.de) [VDMA - Verband Deutscher Maschinen- und Anlagenbau e.V - branschorganisation för maskin- och anläggningsarbeten].

– Sammankopplingen av fast lednings-system och aggregat skall utföras som högtrycks-slangledning.

– Lägg fast installerat ledningssystem så rakt som möjligt. Högtrycksrörledningar är föreskrift och skall förläggas med ångbehandlade, lösa och fasta klämmor på grund av längdförändring genom tryck- och temperaturpåverkan.

– För att hålla tryckförlusten i högtrycksledningarna så låg som möjligt bör följande rekommendationer beaktas: Rörledningar: Nominell vidd DN 15 (1/2")

Slangledningar: Nominell vidd DN 8. Vid ovan nämnda riktvärden måste givetvis rörledningslängden och antalet riktningsändringar samt armaturer beaktas.

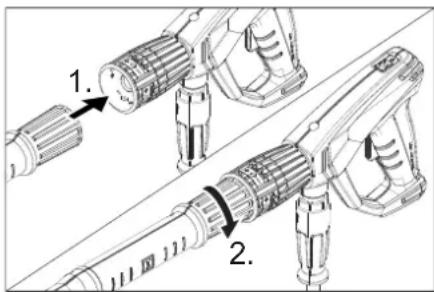

Montera handspruta, strålrör och munstycke

Obs! EASY!Lock-systemet förbinder komponenterna med en snabbgånga snabbt och säkert på bara ett varv.

→ Montera munstycke på strälröret (markering upptill på inställningsringen) och dra åt för hand (EASY!Lock).
→ Anslut strålröret och handsprutan och dra åt för hand (EASY!Lock).
→ Anslut högtrycksslangen och handsprutan och dra åt för hand (EASY!Lock).
→ Anslut högtrycksslangen på apparatens högtrycksutgång eller till högtrycksledningsnätet (EASY!Lock).

Uppställning rengöringsmedelsbehållare

Rengöringsmedelsbehållaren skall place- ras på sådant sätt att behållarens botten inte befinner sig längre ner än 1,5 meter under apparaten.

Första ibruktagning

→ Kontrollera nödvändig vattenflödesmängd och tillåten temperatur.
→ Kontrollera oljenivån hos högtrycks-pumpen.

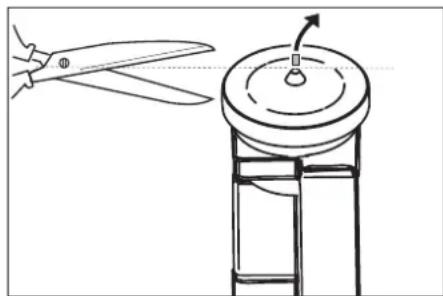

→ Klipp av spetsen på oljebehållaren.

Inställningar

Inställningar görs på styrkretskortet.

Styrkretskortet sitter i högtryckspumpens elskåp.

RM 110 Ther

1 Potentiometer vattenhårdhet

2 Potentiometer stand by-tid

Vänteläge

→ Ställ in stand by-perioden med potentiometern på styrelektroniken.
→ Fabriksinställning: 10 Minuter

Tiden kan ställas in mellan 5 och 120 minu- ter. På styrkretskortet finns en enkel skala med riktvärden.

Påbyggnadssats avhärdare (tillval)

Som skydd mot förkalkning vid varmvatten-drift med hårt vatten. Tillsätter avhärdare till vattnet. Doseringsmängden kan anpassas till vattnets hårdhetsgrad.

→ Fyll behållare med Kärcher-avhärdningsvätska RM 110 (best.nr. 2.780-001).
→ Ta reda på aktuell vattenhärdhet:

– hos lokalt vattenverk,
– med testutrustning (best.nr. 6.768-004).

△FARA

Farlig elektrisk spänning! Inställningen får bara utföras av en elinstallatör.

→ Ställ in vridpotentiometern på kretskortet för avhärdare efter vattenhärdhet. Skalan visar hårdhetsområdena 1 till 4.

Lufta aggregat

→ Skruva bort munstycke.
→ Låt aggregatet arbeta tills vattnet är fritt från blåsor när det kommer ut.
→ Låt eventuellt aggregatet arbeta under 10 sekunder – stäng av. Upprepa detta flera gånger.
→ Stäng av aggregatet och skruva på munstycket igen.

EU-försäkran om överensstämmelse

Härmed försäkrar vi att nedanstående be- tecknade maskin i ändamål och konstruk- tion samt i den av oss levererade versionen motsvarar EU-direktivens tillämpliga grundläggande säkerhets- och hälsokrav. Vid ändringar på maskinen som inte har godkänts av oss blir denna överensstämmelseförklaring ogiltig.

Produkt: Högtryckstvätt

Typ: 1.524-xxx

Undertecknade agerar på order av och med fullmakt från företagsledningen.

CEO

Head of Approbation

Dokumentationsbefullmäktigad:

S. Reiser

Tillbehör och reservdelar

Använd endast originaltillbehör och originalreservdelar, så att en säker och störningsfri drift av maskinen är garanterad. Information om tillbehör och reservdelar finns på www.kaercher.com.

Garanti

I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på aggregatet repareras utan kostnad under förutsättning att det orsakats av ett material- eller tillverkningsfel.

Garantin träder endast i kraft om din försäljare fyller i bifogat svarskort fullständigt vid köpet, stämplar och undertecknar det och att du därefter skickar svarskortet till ditt lands distributör.

I frågor som gäller garantin ska du vända dig med tillbehör och kvitto till inköpsstället eller närmaste auktoriserade kundtjänst.

Kundservice

Anläggningstyp: Tillverkningsnr. Ibrukttagning den:

Kontroll genomförd den:

Resultat:

Underskrift

Kontroll genomförd den:

Resultat:

Underskrift

Kontroll genomförd den:

Resultat:

Underskrift

Kontroll genomförd den:

Resultat:

Underskrift
