HD 13124 St - Painepesuri Kärcher - Ilmainen käyttöohje ja opas

Merkki	Kärcher
Malli	HD 13/12-4 ST
Tuotetyyppi	Kiinteä korkeapainepesuri (pesuasema)
Sähkönsyöttö	400 V / 3~ / 50-60 Hz
Liitäntäteho	7,3 kW
Sähkösuojaus	IPX5, 16 A viivetty katkaisija
Käyttöpaine	3 - 12 MPa (30 - 120 bar)
Maksimipaine	15 MPa (150 bar)
Virtaus	650 - 1300 l/h (10,8 - 21,7 l/min)
Syöttölämpötila max	70 °C (ST), 85 °C (ST-H)
Syöttöpaine max	1,0 MPa (10 bar)
Suutin	Kolmoissuutin EASY!Lock (0°/CHEM/25°)
Pesuaineen annostelujärjestelmä	Matalapaineinjektori annostusventtiilillä (0-6%)
Öljysäiliön tilavuus	1,25 L (SAE 90 Hypoidi)
Mitat (P x K x S)	533 x 790 x 420 mm
Paino	78 kg (peruslaite ST)
Asennus	Seinälle tai runkoon (valinnainen)
Vesiliitäntä	3/4" naaras
Korkeapaineliitäntä	EASY!Lock
Turvallisuus	Painekytkin, varoventtiili, lämpökatkaisija, letkun katkeamissuoja, vuotovalvonta, hätäpysäytys (valinnainen)
Ominaisuudet	Automaattinen käynnistys/pysäytys, säädettävä käyttöaika (5-120 min), pakkassuoja, vedenpehmennysjärjestelmä (valinnainen)
Mukana tulevat varusteet	EA-SY!Force-pistooli, teräslanssi, kolmoissuutin, korkeapaineletku 10 m (arvio)
Takuu	Maakohtaisten ehtojen mukaan (katso ohjeet)

Usein kysytyt kysymykset - HD 13124 St Kärcher

Kuinka käynnistän HD 13/12-4 ST -laitteen?

Avaa vedensyöttö, liitä pistoke (jos sovellettavissa), käännä pääkytkin asentoon I. Vihreä merkkivalo syttyy. Poista pistoolin turvalukitus ja avaa vipu. Moottori käynnistyy automaattisesti.

Kuinka käytän pesuainetta tämän korkeapainepesurin kanssa?

Aseta imuletku sopivaan Kärcher-pesuaineastiaan. Säädä kolmoissuutin asentoon CHEM (matalapainesuihku). Säädä pitoisuus annostusventtiilillä. Levitä kuivalle pinnalle, anna vaikuttaa ja huuhtele korkeapainesuihkulla.

Mitä tehdä, jos lähtöpaine on riittämätön?

Tarkista, ettei suutin ole tukossa: puhdista se. Varmista, että vedensyöttö on riittävä (virtaus ≥ 1400 l/h). Tarkista veden tulosiivilä ja puhdista se tarvittaessa. Poista ilma pumpusta avaamalla pistooli ilman suutinta.

Kuinka poistan ilman korkeapainepumpusta?

Irrota injektori tai suutin. Avaa pistooli ja anna laitteen käydä, kunnes vesi tulee ilman kuplia. Pysäytä, kiinnitä injektori ja toista tarvittaessa.

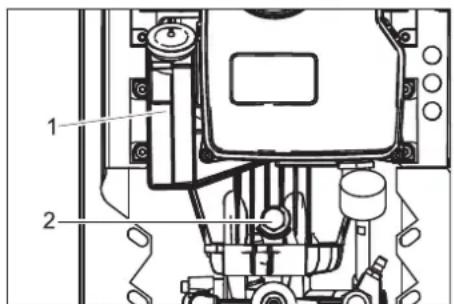

Mitä öljyä käyttää ja miten se vaihdetaan?

Käytä SAE 90 Hypoidi -öljyä. Vaihda öljy 1000 käyttötunnin jälkeen tai kerran vuodessa. Anna pumpun jäähtyä 15 min, poista tyhjennystulppa, kerää käytetty öljy, täytä MAX-merkkiin asti (tilavuus 1,25 L). Hävitä käytetty öljy keräyspisteeseen.

Kuinka kalkinpoisto tehdään?

Käytä kalkinpoistoainetta RM 100 (viite 6.287-008) tai RM 101. Kelluntasäiliölle: katkaise vesi, irrota letku, täytä 7 % liuoksella ja anna vaikuttaa. HP-piirille: kierrätä liuos säiliön kautta. Huuhtele runsaalla puhtaalla vedellä. Käytä suojakäsineitä ja -laseja.

Laite ei pysähdy pistoolin vapauttamisen jälkeen. Mitä tehdä?

Tämä voi johtua viallisesta painekytkimestä tai ilman imemisestä tyhjän pesuainesäiliön kautta. Tarkista pesuainetaso ja täytä se. Jos ongelma jatkuu, painekytkin on vaihdettava huoltopalvelun toimesta.

Kuinka talvehdin laitteen pakkassuojaksi?

Tyhjennä vesi kokonaan: irrota tulovesiletku ja HP-letku, käytä laitetta enintään 1 min. Täytä kelluntasäiliö pakkasnesteellä ja kierrätä. Asenna laite pakkaselta suojattuun tilaan.

Mitä lisävarusteita on saatavilla?

Asennussarjat: kaukosäädin (etäavaus, monikaukosäädin), hätäpysäytys, paineenpoisto, vedenpehmennin, tuntilaskuri, runko (teräs tai ruostumaton), tulovesisolenoidiventtiili ja lisä HP-pesuaineannostelusarjat.

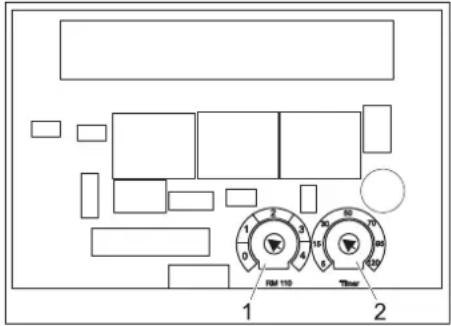

Kuinka säädän käyttöaikaa (automaattinen pysäytys)?

Käyttöaika säädetään potentiometrillä ohjauselektroniikassa (piirilevy sähkökaapissa). Oletusarvo 10 minuuttia, säädettävissä 5-120 minuuttiin. Ajan päätyttyä vihreä merkkivalo vilkkuu. Nollaa kääntämällä kytkin asentoon 0 ja sitten I.

KÄYTTÖOHJE HD 13124 St Kärcher

Lue tämä alkuperäisiä ohjeita ennen laitteesi käyttämistä, säi-

lytä käyttöohje myöhempää käyttöä tai mahdollista myöhempää omistajaa varten. Lue turvaohjeet nro 5.956-309 ehdotto-masti ennen laitteen ensimmäistä käyttökertaa!

Sisällysluettelo

Ympäristönsuojelu.... FI 1

Turvaohjeet ..... FI 1

Käyttötarkoitus....FI 2

Toiminta....FI 3

Laitteen osat ..... FI 4

Käyttö ...... FI 4

Kuljetus ..... FI 5

Koneen säilytys ..... FI 5

Hoito ja huolto ..... FI 5

Häiriöapu ..... FI 7

Tekniset tiedot ..... FI 9

Tarvikkeet ..... FI 11

Laitteiston asennus ..... FI 13

EY-vaatimustenmukaisuus-va- kuutus ...... FI 14

Varusteet ja varaosat. . . . . . . . FI 14

Takuu....FI 14

Asiakaspalvelu....FI 15

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätettäviä. Älä käsittelee pakkauksia kotitalousjätteenä, vaan toimita ne jätteiden kierrätykseen.

Käytetyt laitteet sisältävät arvokkaita kierrätettäviä materiaaleja, jotka tulisi toimittaa kierrätykseen. Paristoja, öljyjä ja samankaltaisia aineita ei saa päästää ympäristöön. Tästä syystä toimita kuluneet laitteet asianmukaisiin keräyspisteisiin.

Huolehdi, ettei moottoriöljyä, polttoöljyä, dieseliä tai bensiiniä pääse valumaan luontoon. Suojaa maaperää ja hävitä jä-teöljy ympäristöystävällisesti.

Huomautuksia materiaaleista (REACH) Ajantasaisia tietoja ainesosista löytyy osoitteesta:

– Kunkin maan lainlaatijan säätämiä, korkeapainepesulaitteita koskevia kansallisia määräyksiä on noudatettava.

– Kunkin maan lainlaatijan säätämiä, työ- turvallisuutta koskevia kansallisia mää- räyksiä on noudatettava. Korkeapaine- pesulaitteet on tarkastettava säännölli- sin väliajoin ja tarkastuksen tulokset on tallennettava kirjallisesti.

– Noudata turvaohjeita (yleensä pakka- uksen etiketissä), jotka on liitetty käytet- tävien puhdistusaineiden mukaan.

– Laitteen saa asentaa vain alan ammat-tilainen kansallisten määräysten mukaisesti.

– Laitteen liittäminen on sallittu ainoastaan sähköliitäntään, joka on sähköasentajan toimesta asennettu IEC 60364-1:n mukaisesti.

– Anna valtuutetun asiakaspalvelun/sähköalan ammattilaisen välittömästi vaihtaa vaurioitunut verkkoliitäntäjohto.

– Irrota aina ensin virtapistoke ennen laitteeseen kohdistuvia toimenpiteitä.

– Pääsyn verkkopistokkeen ja pistorasian luo tulee olla myös asennuksen jälkeen vapaana.

– Laitteisto on varmistettava vikavirtasuojakytkimellä, jonka laukaisuvirta on pienempi tai yhtäsuuri kuin 30 mA..

– Laitetta saa käyttää vain sellainen henkilö, joka on perehtynyt laitteen käsittelyyn tai on osoittanut, että on pätevä käyttämään laitetta. Lisäksi käyttäjän oltava valtuutettu kyseisen laitteen käyttöön.

– Lapset tai nuoret henkilöt eivät saa käyttää laitetta.

Laitteessa olevat symbolit

Epäasianmukaisesti käytettyinä suurpainesuihkut voivat olla vaa-

rallisia. Suihkua ei saa suunnata ihmisiin, eläimiin, aktiivisiin sähkövarusteisiin tai itse laitteeseen.

Kuumien pintojen aiheuttama palovammavaara!

Loukkaantumisvaara! Varoitus vaarallisesta sähköjännittees-tä.

Vaarallisuusasteet

⚠VAARA

Huomautus välittömästi uhkaavasta vaarasta, joka voi aiheuttaa vakavan ruumiin-vamman tai johtaa kuolemaan.

△VAROITUS

Huomautus mahdollisesta vaarallisesta ti-lanteesta, joka voi aiheuttaa vakavan ruu-miinvamman tai voi johtaa kuolemaan.

△VARO

Huomautus mahdollisesta vaarallisesta ti- lanteesta, joka voi aiheuttaa vähäisiä vam- moja.

HUOMIO

Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa aineellisia vahinkoja.

Työskentelypaikat

Laitteisto kytketään pumppuyksiköstä vain päälle ja pois päältä. Muut työskentelypai- kat on, laitteiston laajuudesta ja lisävaruste- teista riippuen, liitetty korkeapaine-ulostu- loihin.

Henkilökohtaiset suojavarusteet

Käytä kuulosuojaimia sel- laisessa puhdistustyössä, jossa syntyy kovaa melua.

- Käytä sopivia suojavaatteita ja suojala-seja takaisin ruiskuvalta vedeltä tai lial-ta suojaamiseksi.

Turvalaitteet

Turvalaitteet on tarkoitettu käyttäjän suo- jaamiseksi loukkaantumiselta, eikä niitä saa poistaa käytöstä, eikä niiden toimintoa saa ohittaa.

Laitekytkin

Estää laitteen tahattoman käytön. Kytke laite pois päältä taukojen ajaksi tai lopetettuasi käytön.

Varmistuspidätyspinne

Käsiruiskupistoolin varmistuspidätyspinne estää laitteen tahattoman kytkeytymisen.

Ylivirtausventtiili painekytkimellä

– Kun vesimäärää vähennetään paine-/määräsäätimen avulla, ylivirtausventtiili aukeaa ja osa vedestä virtaa takaisin pumpun puolelle.

– Kun suihkupistoolin liipaisin päästetään irti, kytkee painekytkin pumpun pois päältä, korkeapainesuihku pysähtyy. Kun liipaisimesta vedetään, kytkee painekytkin taas pumpun päälle.

Ylivirtausventtiili ja painekytkin on tehtaalla säädetty ja varmistettu lyijysinetillä. Ainoastaan asiakaspalvelu voi suorittaa säädön.

Ylikuumenemissuoja

Pumppumoottorin ylikuumenemissuoja sammuttaa moottorin, jos se kuumenee ylikuormituksen vuoksi. (vain HD 13/12-4 ST...).

Valmiusaika

Jos laitetta ei käytetä pitemmän aikaa (säädettävissä välillä 5...120 minuuttia), laite kytkeytyy pois päältä.

Letkurikkovarmistus

Jos käyttöaika ylittää (ilman työn keskeytystä) säädettävissä olevan arvon (5...120 minuuttia), laite kytkeytyy pois päältä.

Moottorin turvakytkin

Jos virranotto on liian korkea, moottorin suojakytkin kytkee laitteen pois päältä.

Vuotovalvonta

Laite kytkeytyy pois päältä, jos korkeapainejärjestelmä ei ole tiivis.

Paineenpoisto (valinnainen)

Kun käyttövalmiusaika on kulunut loppuun, korkeapainejärjestelmässä oleva magneettiventtiili avautuu ja päästää paineen pois.

Vedenpuutevarmistus (valinnainen)

Vedenpuutevarmistus estää korkeapaine-pumpun käynnistymisen, jos vettä on liian vähän.

Käyttötarkoitus

– Tämä laite pumppaa korkealla paineella vettä laitteeseen liitettyihin korkeapaine-puhdistuslaitteisiin. Tarvittaessa imetään puhdistusainetta ja sekoitetaan sitä veteen.
– Laitteisto asennetaan kiinteästi kui-vaan, jäätymättömään tilaan. Korkeapaineveden jakelu tapahtuu kiinteän putkijohtoverkoston avulla. Korkeapaineletkulla varustetun käsi-ruiskupistoolin voi vaihtoehtoisesti liittää suoraan laitteen korkeapainelähtöön.
– Laitteisto on asennettava seinälle siten, että seinä sulkee takana olevan aukon. ⚠VAARA

Loukkaantumisvaara! Jos laitetta käytetään huoltoasemilla tai muissa vastaavissa paikoissa, on noudatettava asianmukaisia turvamääräyksiä.

Älä päästä mineraalipitoista jätevettä valumaan maaperään, vesistöön tai viemäriverkkoon. Moottorin ja auton pohjan pesu on suoritettava tästä syystä puhdistukseen soveltuvalla ja öljyerottimella varustetulla paikalla.

Veden laatuvaatimukset

HUOMIO

Korkeapainelaitteistossa saa käyttää ainoastaan puhdasta vettä. Epäpuhtaudet johtavat ennenaikaiseen kulumiseen tai kerrostumien muodostumiseen. Jos käytetään recycling-vettä, seuraavia raja-arvoja ei saa ylittää:

pH-arvo 6,5...9,5
sähkönjohtokyky * Tuoreveden sähkönjohta-vuus +1200 μS/cm
erotettavissa olevat aineet **	< 0,5 mg/l
poisuodatettavissa olevat aineet ***	< 50 mg/l
Hiilivedyt < 20 mg/l
Kloridi < 300 mg/l
Sulfaatti < 240 mg/l
Kalsium < 200 mg/l
Kokonaiskovuus < 28 °dH	< 50 °TH < 500 ppm (mg CaCO_3 /l)
Rauta < 0,5 mg/l
Mangaani < 0,05 mg/l
Kupari < 2 mg/l
Aktiivikloori < 0,3 mg/l
ei saa haista epämiellyttävälle
* Maksimi yhteensä 2000 μS/cm* Näytetilavuus 1 l, laskeutusaika 30 mi-nuuttia*** ei hankaavia aineita

Toiminta

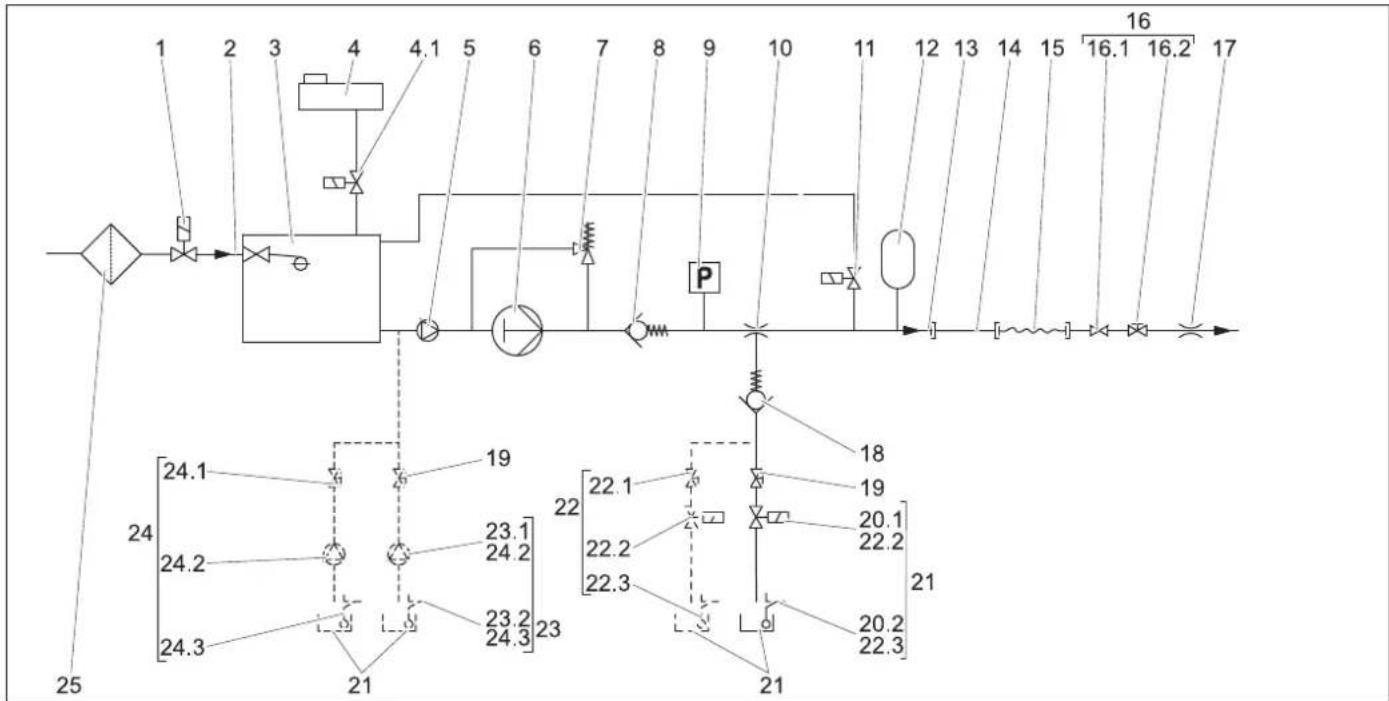

Virtauskulku

1 Magneettiventtiili vedensyöttö (varuste-sarja, valinnainen)
2 Veden sisääntulo
3 Uimuriventtiili
4 Vedenpehmennysnestesäiliö magneettiventtiilillä (4.1), vain mallissa ST-H (valinnainen mallissa ST)
5 Esipainepumppu, vain mallissa ST-H
6 Korkeapainepumppu
7 Ylivirtausventtiili
8 Takaiskuventtiili
9 Painekytkin
10 Puhdistusaine-injektori
11 Paineenpoistoventtiili (varustesarja, valinnainen)
12 Painevärähtelynvaimennin
13 Korkeapaine-ulostulo
14 Putkistojärjestelmä (valinnainen)
15 Korkeapaineletku
16 Suihkupistooli sulkuventtiilillä (16.1) ja paineen-/mää- ränsäädöllä (16.2)
17 Korkeapainesuutin (kolmoissuutin)
18 Puhdistusaineimun takaiskuventtiili ma- talapaineella
19 Puhdistusaineen annosteluventtiili
20 Puhdistusaineen pinnankorkeusanturi (varustesarja, valinnainen) sisältää 1 puhdistusaine-magneetti-venttiilin (20.1) ja 1 puhdistusaine-pinnankorkeusanturin (20.2).
21 Puhdistusainesäiliö
22 Puhdistusaineen annostelu 2. puhdistusaine, (varustesarja, valinnainen) sisältää 1 puhdistusaine-annosteluventtiilin (22.1), 1 puhdistusaine-magneettiventtiilin (22.2), 1 puhdistusaine-pinnankorkeusanturin (22.3)

23 Puhdistusaineen annostelu korkeapaineella (varustesarja, valinnainen) sisältää 1 puhdistusainepumpun (23.1) ja 1 puhdistusaine-pinnankorkeusanturin (23.2)
24 Puhdistusaineen annostelu tuplana korkeapaineella (varustesarja, valinnainen) sisältää 1 puhdistusaineen annosteluventtiilin (24.1), 2 puhdistusaine-pumppua ja 2 puhdistusaine-pinnankorkeusanturia (24,3)
25 Vedensuodatin (valinnainen)

Täysi pumppausteho

Kun koko vesimäärä käytetään, vesi kulkee veden sisäänoton, uimurisäiliön, kuumaveden esipainepumpun ja korkeapainepumpun kautta korkeapaine-ulostuloon.

Jos vain osa pumpun tuottamasta vesimäärästä käytetään, jäännösvesimäärä virtaa määränsäätimen kautta takaisin pumpun imupuolelle.

Puhdistusaine

Puhdistusaine-injektori imee puhdistusainetta ja puhdistusaineen annosteluventtiili annostelee puhdistusaineen.

Imun aktivoimiseksi monikertasuutin tulee asettaa asentoon "CHEM" (matalapaine-laakasuihku).

Varustesarjalla puhdistusaineen annostelu korkeapaineella (valinnainen) puhdistusainetta voi syöttää puhdistusainepumppua käyttäen.

Pumpun automaattikäynnistys

Jos järjestelmän paine laskee valmiusaikana käyttöpisteen avaamisen seurauksena, painekytkin käynnistää pumpun.

Vedenpehmennysjärjestelmä

Vedenpehmennysainetta annostelemalla estetään kalkkikerrostumien muodostuminen kuumavesikäytön yhteydessä. Jos veden kovuusalue on „Puolikova“ (8,4 - 14 °dH) tai "Kova" ja syöttöveden lämpötila on yli 60°C, laitteeseen on asennettava varustesarja Vedenpehmennin (DGT) tai käytettävissä tulee olla ulkoinen vedenpehmen- nyslaitteisto. ST-H -laitteet soveltuvat kuumavesikäyttöön 85 °C asti ja ST -laitteet syöttöveden lämpötilaan 70 °C asti.

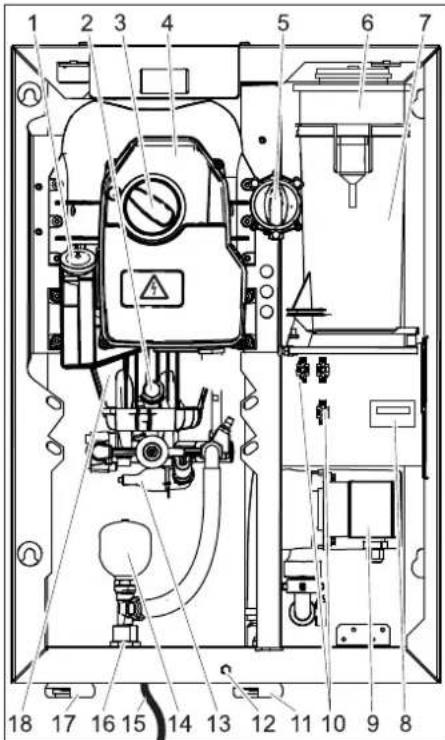

Laitteen osat

Laitekupu poistettuna.

1 Öljysäiliö
2 Öljynpoistotulppa
3 Laitekytkin
4 Sähkölaiterasia
5 Puhdistusaineen annosteluventtiili
6 Pehmennysainesäiliö (valinnainen)
7 Uimurisäiliö
8 Käyttötuntilaskuri (valinnainen)
9 Esipainepumppu (vain malli ST-H)
10 Pistokeliitäntä varustesarjoille
11 Veden sisääntulo (HD 7/16, HD 8/19)
12 Suojakuomun kiinnitysruuvi
13 Painekytkin
14 Painevärähtelynvaimennin
15 Verkkojohto, jossa on pistoke (ei kaikissa laiteversioissa)
16 Suurpaineliitäntä EASY!Lock
17 Veden sisääntulo (HD 13/12)
18 Korkeapainepumppu

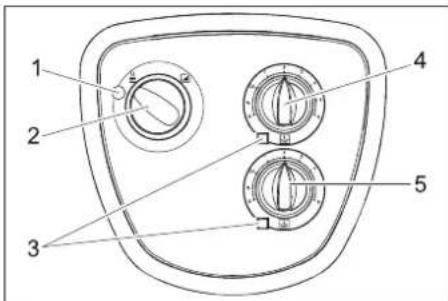

Hallintaelementit

1 2 3 4 5

1 Merkkivalo

Palaa vihreänä: Laite käyttövalmis.

Vilkkuu vihreänä: Valmiusaika on kulunut tai maksimi jatkuva käyttöaika on ylittynyt (letkurikkovarmistus).

Palaa keltaisena: Lisää pehmennysnestetta (lisävaruste).

Vilkkuu keltaisena: Vedenpuute (valinnainen)

Palaa punaisena: Vuoto korkeapaine-järjestelmässä.

2 Laitekytkin
3 Puhdistusaineen merkkivalo palaa puhdistusainesäiliön ollessa tyhjä (valinnainen).
4 Pesuaineen annosteluventtiili I
5 Pesuaineen annosteluventtiili II (lisävaruste)

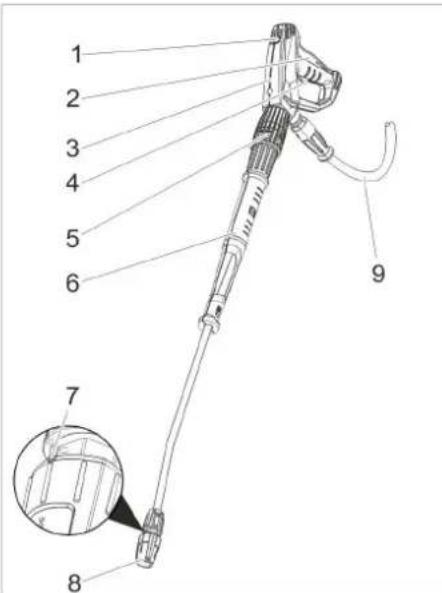

1 2 3 4 5 6 7 8 9

1 Varmistuspidätyspinne
2 Laukaisuvipu
3 Käsikäyttöinen ruiskupistooli EASY!Force

4 Turvavipu

5 Paineen-/määränsäädin (optio)
6 Ruiskuputki EASY!Lock
7 Kolmoissuuttimen merkintä
8 Kolmoissuutin EASY!Lock
9 Korkeapaineletku EASY!Lock

Käyttö

Turvaohjeet

Käyttäjän on käytettävä laitetta tarkoituk-senmukaisesti. Käyttäjän on huomioitava paikalliset olosuhteet ja työskennellessään laitteen kanssa huomioitava ympäristössä oleskelevat henkilöt.

Älä koskaan jätä laitetta valvomatta niin kauan kuin se on käytössä.

⚠ VAARA

– Laitetta saa käyttää vain laitekotelon ollessa suljettuna.
- Loukkaantumisvaara! Laitteen, syöttöputkien, korkeapaineletkun ja liitosten on oltava moitteettomassa kunnossa. Jos kunto ei ole moitteeton, laitetta ei saa käyttää.

⚠VAARA

• Älä suuntaa suihkua muihin ihmisiin tai itseesi vaatteiden tai kenkien puhdistamiseksi.
• Sinkoutuvien osien aiheuttama loukkaantumisvaara! Sinkoutuvat murtokappaleet tai esineet voivat loukata henkilöitä tai eläimiä. Älä suuntaa vesi-suihkua helposti rikkoontuviin tai irral-laan oleviin esineisiin.

⚠ VAARA

Laitteen pitempiaikainen käyttäminen voi johtaa tärinän aiheuttamiin käsien verenkiertohäiriöihin.

Yleispätevää käyttöaikaa ei voida ilmoittaa, sillä käyttöaika riippuu monista eri tekijöistä:

– Jos käyttäjällä on verenkierto-ongelmia (usein kylmät sormet, tunnottomuutta tai kutinaa sormissa).
– Alhainen lämpötila laitteen käyttöpai- kalla. Suojaa kätesi lämpimillä hansik- kailla.
– Liian tiukka ote haittaa verenkiertoa.
– Laitetta on parempi käyttää pitäen tau- koja välillä.

Mikäli laitteen säännöllisen, pitkäaikaisen käytön yhteydessä ilmenee oireita, kuten esimerkiksi sormien kylmyys, tunnotto-muus tai kutina, suosittelemme lääkärintarkastusta.

Käyttövalmiiksi saattaminen

⚠ VAARA

Suihkuava, mahdollisesti kuuma vesi aiheuttaa onnettomuusvaaran!

→ Tarkista korkeapaineletku, putkistot, hanat ja suihkuputki ennen jokaista käyttöä vaurioiden varalta.
→ Vaihda vuotavat rakenneosat välittö-mästi uusiin ja tiivistä vuotokohdat.
→ Tarkista, että letkuliitäntä on kunnolla kiinni ja tiivis.

HUOMIO

Laitevahingon vaara, jos laitetta käytetään ilman vettä.

→ Tarkasta puhdistusainesäiliön täyttö-määrä ja lisää tarvittaessa puhdistusainetta.
→ Tarkista vedenpehmentimen määrä, lisää tarvittaessa.

Käsikäyttöisen ruiskupistoolin avaaminen/sulkeminen

→ Käsikäyttöisen ruiskupistoolin avaaminen: Paina varmistusvipua ja liipaisinvipua.
→ Käsikäyttöisen ruiskupistoolin sulkeminen: Vapauta varmistusvipu ja liipaisinvipu.

Käyttö suurpaineella

Huomautus:

Laite on varustettu painekytkimellä. Moottori käynnistyy vain, kun pistoolin liipaisinta painetaan.

→ Avaa veden syöttöputki.
→ Työnnä virtapistoke pistorasiaan. (vain verkkokaapelilla ja -pistokkeella varustetuissa laiteversioissa)
→ Aseta laitekytkin asentoon "I". Merkkilamppu palaa vihreänä.
→ Poista käsikäyttöisen ruiskupistoolin varmistus työntämällä varmistinsalpa taaksepäin.
→ Avaa käsiruiskupistooli.

⚠VAARA

Paineen / määrän säädön asetuksessa on varmistettava, että ruiskuputken liitos ei pääse irtoamaan.

→ Säädä käyttöpaine ja vesimäärä kiertämällä (portaaton) paineen- ja määrän-säädintä (+/-)

Suihkutyypin valinta

→ Sulje käsiruiskupistooli.
→ Käännä suuttimen runkoa, kunnes haluamasi symboli on merkinnän kohdalla:

	Pyöreä korkeapainesuihku (0°) erittäin pinttyneen lian puhdistamiseen
	Pienpainelaakasuihku (CHEM) on tarkoitettu puhdistusaine-käyttöön tai puhdistukseen pie-nellä paineella
	Laakakorkeapainesuihku (25°) lian puhdistamiseen laajoilta pinnoilta

Käyttö puhdistusaineella

△VARO

Sopimattomat puhdistusaineet saattavat vahingoittaa laitetta tai puhdistettavaa kohdetta. Käytä vain Kärcher:in hyväksymiä puhdistusaineita. Noudata puhdistusaineiden mukana tulleita annostelusuosituksia ja käyttöohjeita. Suojaa ympäristöä käyttämällä puhdistusaineita säästeliäästi. Noudata puhdistusaineiden turvallisuusohjeita.

Kärcher-puhdistusaineet takaavat häiriöt- tömän työskentelyn. Kysy meiltä neuvoa tai pyydä luettelomme tai lisätietoja puhdistus-aineista.

→ Laita puhdistusainekanisteri laitteen al-le.
→ Pistä puhdistusaineimuletku puhdistusainekanisteriin.
→ Aseta suutin kohtaan "CHEM".
→ Käännä puhdistusaineen annostelu-venttiili haluamaasi väkevyysasentoon.

Suositeltavat puhdistusmenetelmät

→ Suihkuta puhdistusainetta säästeliäästi kuivalle pinnalle ja anna sen vaikuttaa (ei kuivua).
→ Huuhtele irrotettu lika suurpainesuihkulla pois.
→ Huuhtele suutin käytön jälkeen puhtaalla vedellä. Kierrä annosteluventtiili suurimmalle puhdistusaineväkevyydelle. Käynnistä laite ja huuhtele minuutin ajan.

Käytön keskeytys

→ Sulje käsiruiskupistooli. Laite kytkeytyy pois päältä.
→ Varmista käsikäyttöinen ruiskupistooli työntämällä varmistinsalpa eteenpäin.

Keskeytyksen jälkeen:

→ Poista käsikäyttöisen ruiskupistoolin varmistus työntämällä varmistinsalpa taaksepäin.
→ Avaa käsiruiskupistooli. Laite kytkeytyy jälleen päälle.

Valmiusaika

Valmiusaika alkaa käsiruiskupistoolin sul-kemisesta. Kun valmiusaika (5...120 minuuttia) on kulunut, laitetta ei voi enää käynnistää avaamalla käsiruiskupistoolin.

Merkkivalo vilkkuu vihreänä.

→ Laite käynnistetään uudelleen asetta-malla laitekytkin hetkeksi asentoon "0" ja sen jälkeen taas asentoon "l".

Huomautus:

Asiakaspalvelu voi säätää valmiusajan.

Valmiusajan käynnistys uudelleen

→ Aseta valintakytkin asentoon "0".
→ Odota hetki.
→ Aseta laitekytkin asentoon "I". tai
→ Käytä kauko-ohjauksin (valinnainen) vastaavaa kytkintä.

Laitteen kytkeminen pois päältä

→ Sulje veden syöttöputki.
→ Avaa käsiruiskupistooli.
→ Käynnistä pumppu laitekytkimellä, ja anna sen käydä 5–10 sekuntia.
→ Sulje käsiruiskupistooli.
→ Aseta laitekytkin asentoon "0/OFF".
→ Vedä virtapistoke pistorasiasta. Huolehdi, ettet koske pistokkeeseen, kun kätesi on märät tai kosteat. (vain verkkokaapelilla ja -pistokkeella varustetuissa laiteversioissa)
→ Irrota vesiliitäntä.
→ Käytä käsiruiskua niin kauan, kunnes laitteessa ei enää ole painetta.
→ Varmista käsikäyttöinen ruiskupistooli työntämällä varmistinsalpa eteenpäin.

Suojaaminen pakkaselta

HUOMIO

Pakkanen rikkoo huolimattomasti vedestä tyhjennetyn laitteen. Laite olisi asennettava lämmitettävään paikkaan. Mikäli on laitteen jäätymisen vaara, esim. jos laite on asennettu ulos, laitteisto on tyhjennettävä vedestä ja huuh-deltava jäätymisenestoaineella.

Laitteen tyhjennys

→ Irrota veden tuloletku laitteesta.
→ Irrota korkeapaineletku laitteesta.
→ Anna laitteen käydä kunnes pumppu ja putket ovat tyhjiä (maks. 1 minuutti).
Pitempien käyttötauukojen aikana:

→ Täytä uimurisäiliö täyteen asti tavallisella pakkasnesteellä.
→ Aseta keruuastia korkeapaine-ulostulon alle.
→ Käynnistä laite ja anna käydä niin kauan, että laite on täysin läpihuuhdeltu.

Kytkentä pois päältä hätätilanteessa

→ Käännä hätä-seis -pääkytkin asentoon "0".
→ Sulje veden syöttöputki.
→ Käytä käsiruiskua niin kauan, kunnes laitteessa ei enää ole painetta.

Laitekannen poistaminen

→ Kierrä laitekannen kiinnitysruuvi irti.
→ Kohota kevyesti laitekantta ja poista etusuuntaan.

Kuljetus

△VARO

Loukkaantumis- ja vahingoittumisvaara- vaara! Huomioi kuljetettaessa laitteen pai- no.

HUOMIO

Suojaa liipaisinvipu kuljetuksen aikana vaurioilta.

→ Kun kuljetat laitetta ajoneuvoissa, var-mista laite liukumisen ja kaatumisen va-ralta kulloinkin voimassa olevien ohje-sääntöjen mukaisesti.

Koneen säilytys

△VARO

Loukkaantumis- ja vahingoittumisvaara- vaara! Huomioi säilytettäessä laitteen pai- no.

Hoito ja huolto

⚠VAARA

Loukkaantumisvaara! Laite on kytkettävä laitekytkimellä pois päältä ennen kaikkia huolto- ja korjaustöitä. Vedä verkkopistoke irti pistorasiasta ja var-mista takaisinpistämisen varalta

⚠VAARA

Suihkuava, mahdollisesti kuuma vesi aiheuttaa onnettomuusvaaran!

Ennen kaikkia töitä:

– Sulje tuoreveden sulkuventtiili.
– Anna kuumien laiteosien jäähtyä.
- Tee laitteisto paineettomaksi avaamalla kaikki käsisuihkupistoolit.

Käyttöturvallisen laitteiston perusta on säännöllinen huolto seuraavan huoltokaa-vion mukaan.

Käytä ainoastaan valmistajan alkuperäisvaraosia tai osia, joita hän suosittelee, kuten

• vara- ja kulumisosat
  – lisävarusteosat
• käyttöaineet
  – Puhdistusaine

Turvatarkastussopimus/huoltosopimus

Voit solmia säännöllisen turvatarkastusso-pimuksen tai huoltosopimuksen myyjälik-keesi kanssa. Kysy meiltä neuvoa.

Huoltokaavio

Ajankohta Toiminta Rakenneryhmä Suoritus suorittaja
päivittäin Tarkasta	käsi- kahva	Käsiruiskupistooli	Tarkista, sulkeutuuko pistooli tiiviisti. Tarkista, estää- kö varmistus käsikahvan tahattoman käytön. Vaihda viallinen pistooli.	Käyttäjä
	tarkastus Verkkok	aapeli (vain verkkokaapelilla ja -pistok- keella varustetuissa laiteversi- oissa)	Tarkasta säännöllisesti, että verkkokaapeli ei ole va- hingoittunut, esim. eristeen halkeamia tai vanhene- misilmiöitä. Jos havaitaan vaurio, kaapeli on korvat- tava uudella ennen jatkokäyttöä.	Käyttäjä/ asiakaspal- velu
	Täyttömäärän tarkastus	Puhdistusainesäiliö, varuste- sarja Vedenpehmennin (lisäva- ruste)	Tarkasta täyttömäärä, täytä tarvittaessa. Käyttäjä
	Tarkasta korkea- paineletku	Pesulaitteen lähtövesiputket ja letkut	Tarkista letkujen kunto. Vaihda rikkoontuneet letkut välittömästi! Tapaturmavaara!	Käyttäjä
40 käyttötunnin jälkeen tai viikoit- tain	Laitteiston tiiviy- den tarkastus	Koko laitteisto	Tarkasta pumpun ja johtojärjestelmien tiiviys. Jos il- menee öljyvuotoja tai vettä vuotaa enemmän kuin 10 vesipisaraa minuutissa, ota yhteys asiakaspalve- luun.	Käyttäjä/ asiakaspal- velu
	Tarkasta öljyn laatu	Pumpun öljysäiliö Jos öljy on ma	aitomaista, se on vaihdettava. Tääsä ta- pauksessa on suositeltavaa vaihtaa myös pumpun öljytiiviste (asiakaspalvelu).	Käyttäjä/ asiakaspal- velu
	Öljytason tarkis- tus	Pumpun öljysäiliö Tarkista pump	un öljymäärä. Lisää öljyä tarvittaessa (tilausnro 6.288-016).	Käyttäjä
	Suodattimien puhdistus	Puhdistusaineen imuletkun suodatin	Puhdista puhdistusaineen imuletkun suodatin. Käyttäjä
	Painevärähtely- vaimentimen tar- kastus	Painevärähtelynvaimennin	Jos pumppu värähtelee voimakkaasti, värähtelyvai- mennin on viallinen. Vaihda värähtelynvaimennin.	Asiakaspal- velu
kuukausittain tai 200 käyttötunnin jälkeen	Siivilän puhdistus	Tuloveden siivilä	Poista ja puhdista siivilä.	Käyttäjä
	Uimuriventtiilin tarkastus	Uimurisäiliö	Uimuriventtiilin ollessa suljettuna, ylivuotokohdasta ei saa valua vettä.	Käyttäjä
	Automaattisen käynnistymisen tarkastus	Painekytkin	Pumppu ei käy, koska vettä ei oteta. Avaa käsiruis- kupistooli. Kun korkeapaineverkon paine laskee alle 3 MPa, pumpun tulee käynnistyä.	Käyttäjä
	Letkunkiristimien jälkikiristys	Kaikki letkunkiristimet	Jälkikiristä letkunkiristimet momenttiavaimella. Kiris- tysmomentti 28 mm:n nimellisläpimittaan asti = 2 Nm, 29 mm:stä alkaen = 6 Nm.	Käyttäjä
vuosittain tai 1000 käyttötun- nin jälkeen	Öljynvaihto	Korkeapainepumppu	Laske vanha öljy ulos. Täytä uudella öljyllä. Tarkasta öljysäiliön täyttämäärä.	Käyttäjä
	Laitteiston kalk- keutumisen tar- kastus	Koko vesijärjestelmä	Venttiilien tai pumppujen toimintahäiriöt saattavat olla osoitus kalkkeutumisesta. Suorita tarvittaessa kalkinpoisto.	Kalkinpois- toon opastuk- sen saanut käyttäjä
vuosittain Käyttöt	urvalli- suuden tarkastus	Koko laitteisto Nestesuihkuttimien	ohjeiden mukainen turvallisuus- tarkastus.	Asiantuntija

Huoltosopimus

Jotta laitteiston luotettava käyttö varmistetaan, suosittelemme huoltosopimuksen solmimista. Käänny asianomaisen Kärcher -asiakaspalvelun puoleen.

Huoltotoimenpiteet

Kuka saa suorittaa huoltotyöt?

Käyttäjä

Töitä, joissa on merkki "Käyttäjä", saa- vat suorittaa vain perehdytetyt henkilöt, jotka osaavat käyttää ja huoltaa korkea- painelaitteistoja turvallisesti.

■ Sähköalan ammattilaiset

Ainoastaan henkilöt, joilla on sähköalan ammatillinen koulutus.

■ Asiakaspalvelu

Töitä, joissa on viite "Asiakaspalvelu", saavat suorittaa vain Kärcher -asiakaspalvelun asentajat.

Öljynvaihto

⚠VAROITUS

Kuuman öljyn ja kuumien laitteistonosien aiheuttama palovammavaara. Anna pumpun jäähtyä ennen öljynvaihtoa vähintään 15 min.

Huomautus:

Jäteöljyn hävittämisen saa suorittaa vain paikallinen jäteöljyn keräilypiste. Luovuta öljy keräyspisteeseen. Ympäristön likaaminen jäteöljyllä on rangaistavaa.

Katso sopiva öljylaatu teknisistä tie-doista.

→ Aseta jäteöljysäiliö öljynpoistoruuvin alapuolelle.
→ Poista öljysäiliön kansi.
→ Kierrä öljynpoistotulppa ulos ja laske jäteöliy keruuastiaan.
→ Ruuvaa öljynpoistotulppa kiinni ja kiris-tä se.
→ Lisää uutta öljyä öljysäiliön MAX-merkintään saakka hitaasti.
→ Laita öljysäilion kansi paikalleen.
→ Hävitä jäteöljy ympäristöystävällisellä tavalla tai vie se valtuutettuun keräyspisteeseen.

Kalkin poisto

Kalkkikerrostumat aiheuttavat:

– suuria virtausvastuksia putkistoissa

- kalkkeutuneiden osien mahdollisen rikkoutumisen

⚠VAARA

– Palavien kaasujen aiheuttama räjähdysvaara! Tupakointi on kiellettyä kalkinpoiston ajan. Huolehdi hyvästä tuuletuksesta.
– Happojen aiheuttama syöpymisvaara! Käytä suojalaseja ja suojahansikkaita.

Huomautus:

– Noudata turvallisuusmääräyksiä BGV A1 (Saksa).
– Noudata kalkinpoistoainepakkauksessa olevia käyttöohjeita.

Kalkin poistoon saa lain mukaan käyttää ainoastaan tarkastettuja sekä hyväksymismerkillä varustettua kattilakiven poistoainetta.

• RM 100 (tilausnumero 6.287-008) liuottaa kalkkikiven ja yksinkertaiset kalkki-kiven ja pesuainejäämien yhdisteet.
• RM 101 (tilausnumero 6.287-013) liuottaa kerrostumat, jotka eivät liukene RM 100:n avulla.

Huomautus:

Suosittelemme, korroosiosuojaksi ja ja happojäämien neutraloimiseksi, alkaalisen liuoksen (esim. RM 81) pumppaamista laitteen lävitse puhdistusainesäiliön kautta.

■ Poista kalkki ensin uimurisäiliöstä:
→ Sulje veden syöttöputki.
→ Poista uimurisäiliön kansi.
→ Irrota pumpun ja uimurisäiliön välinen letku pumpusta.
→ Sulje letkun vapaaksi jäänyt pää.
→ Täytä 7-prosenttisella kalkinpoistoliuoksella.
→ Poista kaikki jäämät säiliöstä kalkinpoiston jälkeen.
■ Korkeapainelaitteiston kalkinpoisto:
→ Irrota korkeapaineletku verkon sisäänsyötöstä ja pistä pää uimurisäiliöön
→ Kierrätä säiliössä valmisteltua kalkinirrotushappo-seosta lyhyen ajan laitteistossa, anna vaikuttaa, huuhtele.

Häiriöapu

⚠VAARA

Sähköiskun aiheuttama vaara.

Loukkaantumisvaara! Laite on kytkettävä laitekytkimellä pois päältä ennen kaikkia huolto- ja korjaustöitä.

Vedä verkkopistoke irti pistorasiasta ja var-mista takaisinpistämisen varalta

⚠VAARA

Suihkuava, mahdollisesti kuuma vesi aiheuttaa onnettomuusvaaran!

⚠VAARA

Onnettomuusvaara laitteistoon kohdistuvissa töissä.

Ennen kaikkia töitä:

– Sulje tuoreveden sulkuventtiili.
– Anna kuumien laiteosien jäähtyä.
- Tee laitteisto paineettomaksi avaamalla kaikki käsisuihkupistoolit.

Kuka saa korjata häiriöitä?

Käyttäjä

Töitä, joissa on merkki "Käyttäjä", saa- vat suorittaa vain perehdytetyt henkilöt, jotka osaavat käyttää ja huoltaa korkea- painelaitteistoja turvallisesti.

■ Sähköalan ammattilaiset

Ainoastaan henkilöt, joilla on sähköalan ammatillinen koulutus.

■ Asiakaspalvelu

Töitä, joissa on viite "Asiakaspalvelu", saavat suorittaa vain Kärcher -asiakaspalvelun asentajat.

Häiriö Mahdollinen syy Korjaus suorittaja
Vesisuihku on epätasainen	Suutin on tukkeutunut.	Puhdista suutin.	Käyttäjä
	Veden tulomäärä liian pieni. Tarkasta vedensaanti Käyttäjä
Laite imee pesuainetta liian vähän tai ei ollenkaan.	Annostelu on liian vähäinen. Lisää annostelua. Käyttäjä
	Suutin on asennossa korkeapaine. Aseta suutin kohtaan "CHEM". Käyttäjä
	Puhdistusainesäiliön imusuodatin on likaantunut.	Puhdista imusuodatin. Käyttäjä
	Puhdistusaineen imuletku ei ole tiivis.	Uusi imuletku.	Asiakaspalvelu
	Manuaalinen puhdistusaineen annos-teluventtiili tukossa, viallinen.	Tarkasta, puhdista, vaihda tarvittaessa.	Asiakaspalvelu
Pumppuun ei synny painet-ta	Suutin on asennossa "CHEM"	Aseta suutin kohtaan "Korkeapaine".	Käyttäjä
	Korkeapainepumpussa on ilmaa	Ilmaa laite (katso "Laitteiston asennus").	Käyttäjä
	Imupuolen putkijärjestelmä vuotaa	Tarkasta liittimet ja letkut.	Käyttäjä
	Vettä ei ole riittävästi.	Varmista riittävä vedentulo.	Käyttäjä
	Vesiliitännän sihti on likaantunut.	Puhdista sihti.	Käyttäjä
	Korkeapaineletku ei ole tiivis.	Uusi korkeapaineletku.	Asiakaspalvelu
	Putkijohdotukset vuotavat.	Kunnosta putkijohdotukset.	Asiakaspalvelu
	Määränsäätö viallinen	Tarkasta määränsäätö, kunnosta.	Asiakaspalvelu
	Pumpun venttiili viallinen	Vaihda venttiili.	Asiakaspalvelu
Korkeapainepumppu pitää pahaa ääntä, manometrin (valinnainen) osoitin väräh-telee voimakkaasti.	Värinänvaimennin on viallinen.	Vaihda värinänvaimennin.	Käyttäjä
	Vesipumppu imee ilmaa.	Tarkista imujärjestelmä ja selvitä, missä jär- jestelmä ei ole tiivis.	Käyttäjä
	Puhdistusainesäiliö tyhjä	Täytä puhdistusainesäiliö.	Käyttäjä
	Veden tulolämpötila liian korkea	Laske veden lämpötilaa.	Käyttäjä
	Vedentulo on tukossa.	Puhdista veden sisääntulon siivilä, tarkasta veden tulo.	Käyttäjä
	Venttiililautanen tai venttiilin jousi vialli-nen	Vaihda osat.	Asiakaspalvelu
	Esipainepumppu kalkkeutunut tai vialli-nen.	Tarkasta esipainepumppu.	Käyttäjä
Laitteisto ei käynnisty pääl-lekytkennän tai kaukokäyn-nistimen (valinnainen) pai-namisen jälkeen.	Laitekytkin on kytketty pois päältä.	Kytke päälle	Käyttäjä
	Rakennuksen virransyöttö on katken-nut	Kytke päälle	Käyttäjä
	Viallinen painekytkin	Vaihda painekytkin.	Asiakaspalvelu
	Moottorinsuojakytkin on lauennut yli-kuormituksesta tai sähköverkon yhden vaiheen puuttumisesta johtuen.	Tarkasta 3:n vaiheen jännitteet.	Sähköalan ammatti-lainen/asiakaspalve-lu
	Moottorinsuojakytkin on säädetty väär-in.	Tee säätö virtakaavion mukaan.	Sähköalan ammatti-lainen/asiakaspalve-lu
	Ohjauksen ja esipainepumpun mootto-rinsuojakytkin on lauennut.	Tarkasta moottorin suojakytkin.	Sähköalan ammatti-lainen/asiakaspalve-lu
	Muuntajan ohjaussulake on rikki.	Tarkasta syy, vaihda ohjaussulake.	Sähköalan ammatti-lainen/asiakaspalve-lu
	Ohjauksen piirilevy viallinen. Tarkasta piirilevy, vaihda tarvit taessa	Asiakaspalvelu
Pumppu ei käynnisty valmi-usajan aikana käsiruiskupis-toolia avaamalla.	Painekytkin tai painekytkimen kaapeli viallinen.	Uusi painekytkin tai kaapeli.	Asiakaspalvelu
Pumppu ei pysähdy	Pumppu imee ilmaa tyhjentyneestä puhdistusainesäiliöstä.	Täytä puhdistusainesäiliö, ilmaa imuletku.	Käyttäjä
	Painekytkin viallinen.	Vaihda painekytkin.	Sähköalan ammatti-lainen/asiakaspalve-lu

Tekniset tiedot

		HD 7/16-4 STHD 7/16-4 ST-H				HD 9/18-4 STHD 9/18-4 ST-H				HD 13/12-4 STHD 13/12-4 ST-H
Sähköliitäntä
Jännite V 400 230 440 220 400 230	440 220 400	230 440 220
Virtatyppi -- 3~ 3~ 3~
Taajuus Hz 50 60 50 60 50 60
Liitosjohto KW 5,0 6,8 7,3
S u l a k e	( h	i	d a	s	)	A			1 6	2	5	1	6 2
Suojatyppi		IPX5
Sähköjohto	mm2	2,5	4	2,5	4	2,5	4	2,5	4	2,5	4	2,5	4
Vesiliitäntä
Tulomäärä (min.)	l/h (l/min)	800 (13,3)				1000 (16,7)				1400 (23,3)
Tulopaine (maks.)	MPa (baa-ria)	1,0 (10)
Tulolämpötila (maks.), ST	°C	70
Tulolämpötila (maks.), ST-H	°C	85
Suoritustiedot
Käyttöpaine, vesi (vakiosuuttimella)	MPa (baa-ria)	3...16 (30...160)				4...18 (40...180)				3...12 (30...120)
Vakiosuuttimen suutinkoko		043		040		055				098
Maks. käyttöylipaine	MPa (baa-ria)	19 (190)				20 (200)				15 (150)
Syöttömäärä	l/h (l/min)	300...700 (5...11,7)				460...900 (7,7..15)				650...1300 (10,8...21,7)
Puhdistusaineen imeminen	l/h (l/min)	0...42 (0...0,7)				0...54 (0...0,9)				0...78 (0...1,3)
	%	0...6
Maks. ruiskupistoolin takaiskuvoima	N	35				47				56
Mitatut arvot EN 60335-2-79 mukaisesti
Käsi-käsivarsi tärinäarvo
Käsiruiskupistooli	m/s2	1,7 3,0 2,1
Suihkuputki	m/s2	3,0 4,2 2,8
Epävarmuus K	m/s2	0,3 0,3 0,3
Äänenpainetaso LpA	dB(A)	70 71 74
Epävarmuus KpA	dB(A)	3				3				3
Taattu äänen tehotaso	dB(A)	87 88 91
Käyttöaineet
Öljyn määrä	I	0,5				0,75				1,25
Öljyn laatu	--	SAE 90 Hypoid

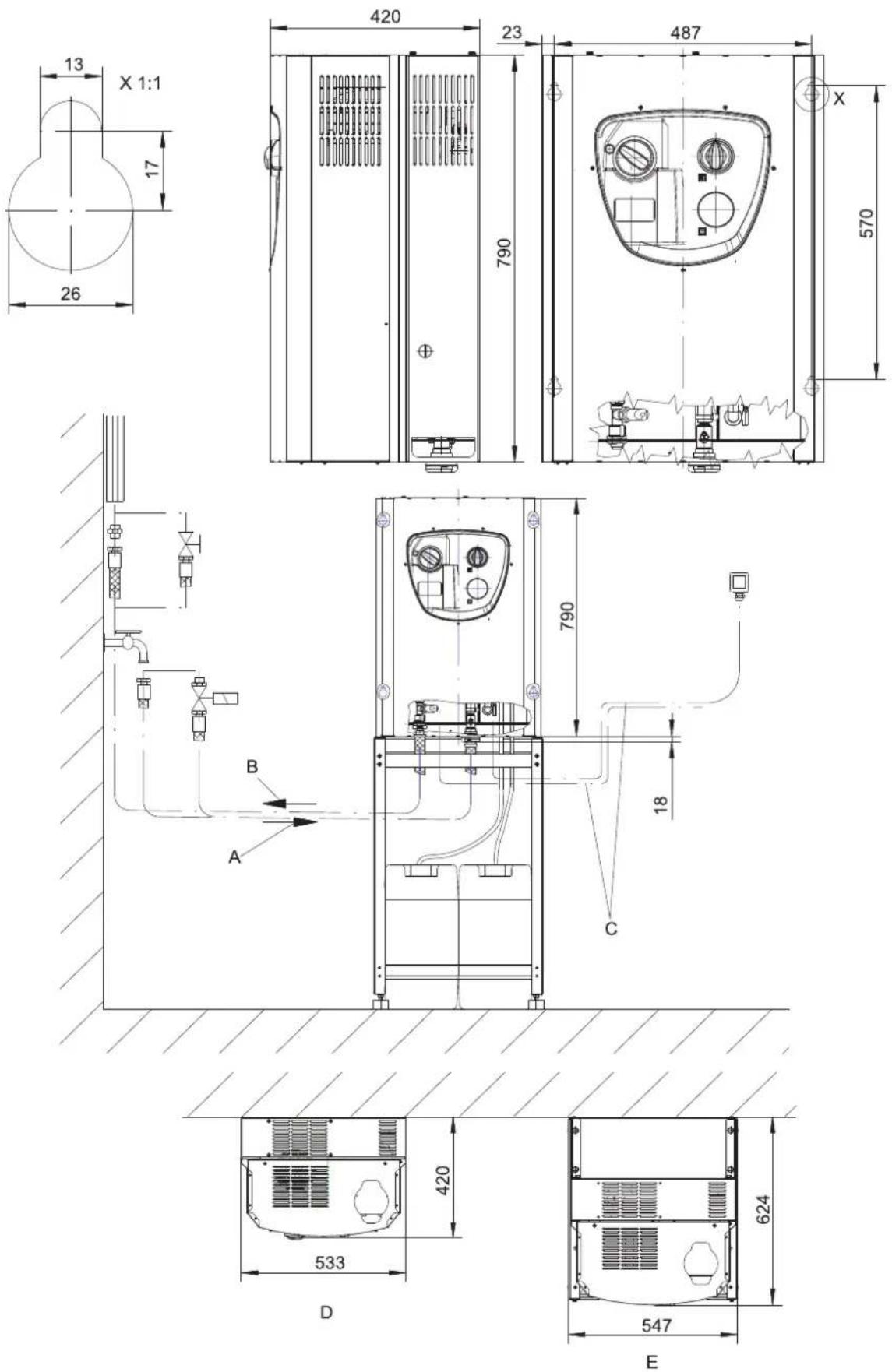

Mitat ja painot
Leveys	mm	533
Korkeus	mm	790
Syvyys	mm	420
Paino, peruslaite, ST	kg	58 65 78
Paino, peruslaite, ST-H	kg	62 69 82

A Veden sisääntulo 3/4"
B Suurpaineliitäntä EASY!Lock
C Sähköliitäntä alapuolelta
D Seinäkiinnitys
E Lattiatelineellä

Tarvikkeet

Puhdistusaine

Pesuaine helpottaa puhdistustehtävää. Taulukossa on valikoima pesuaineita. Pesuaineita käytettäessä on ehdottomasti noudatettava pakkauksessa annettuja ohjeita.

■ Seuraavat puhdistusainetyypit eivät ole sallittuja, koska ne vahingoittavat laitetta:
– Salpietarihappoa sisältäviä puhdistusaineita
– Aktiiviklooria sisältäviä puhdistusaineita

Käyttöalue Kohdery	hmä Puhdistusaine Kärcher-nimike Annostelu
Vaahdotus Elintarviketeollisuus/paloit-teluyritykset		Desinfointipuhdistusaine RM 732 1-3%
		Desinfointiaine RM 735 0,75-7%
		Vaahtodesinfointipuhdistusaine, alkaali-nen	RM 734 2-5%
		Juoma-/alkoholijuomateh-taat	Vaahtopuhdistusaine, alkaalinen RM 58 ASF 1-2%
			Vaahtopuhdistusaine, hapan RM 59 ASF 1-2%
			Vaahtodesinfointipuhdistusaine, alkaali-nen	RM 734 2-5%
		Kunnalliset laitokset Vaahtopuhdistusaine ulkopintoihin, neut-raali	RM 57 1-2%
			Desinfointipuhdistusaine, sisäkäyttöön	RM 732 1-3%
		Maatalous	Desinfointipuhdistusaine RM 732 1-3%
			Desinfointiaine RM 735 0,75-7%
Korkeapainepuhdis-tus	Juoma-/alkoholijuomateh-taat	Yleispuhdistusaine	RM 55 0,5-8%
		Vaahtodesinfointipuhdistusaine, alkaali-nen	RM 734 2-5%
	Kunnalliset laitokset Tehope	suaine, alkaalinen RM 81	1-5%
	Maatalous	Tehopesuaine, alkaalinen	RM 31 1-5%
		Tehopesuaine, alkaalinen	RM 81	1-5%
	Laivanvarusteet	Tehopesuaine, alkaalinen	RM 81	1-5%
	Auto-/kuorma-autokorjaa-mot	Tehopuhdistusaine, alkaalinen (moottori/osat)	RM 31	1-5%
		Tehopesuaine, alkaalinen (auton ulkopin-nan-/alustanpesu)	RM 81	1-5%
Lattian puhdistus	Elintarviketeollisuus/paloit-teluyritykset	Intensiiviperuspuhdistusaine	RM 750 1-5%
		Lattian peruspuhdistusaine	RM 69	0,5-1%
	Juoma-/alkoholijuomateh-taat, kunnalliset laitokset	Intensiiviperuspuhdistusaine	RM 750 1-5%
		Lattian peruspuhdistusaine	RM 69	0,5-1%
	Auto-/kuorma-autokorjaa-mot	Intensiiviperuspuhdistusaine	RM 750 1-5%
		Lattian peruspuhdistusaine	RM 69	0,5-1%
	Laivanvarusteet	Intensiiviperuspuhdistusaine	RM 750	1-5%
		Lattian peruspuhdistusaine	RM 69	0,5-1%
Pesuharja	Kunnalliset laitokset	Tehopesuaine ulkopintoihin, alkaalinen	RM 81	1-5%
		Yleispuhdistusaine	RM 55	0,5-8%
	Auto-/kuorma-autokorjaa-mot	Tehopesuaine, alkaalinen (auton ulkopin-nan-/alustanpesu)	RM 81	1-5%
	Laivanvarusteet	Tehopesuaine ulkopintoihin, alkaalinen	RM 81	1-5%

* = vain lyhytaikaiseen käyttöön, kaksivaihemenetelmä, huuhdeltava pelkällä vedellä
** = ASF = nopea öljy/vesi erottelu ja hyvät liankuljetusominaisuudet
*** = esipesuun sopii Foam-Star 2000

Asennussarjat

Kauko-ohjaus
1 Varustesarja Kaukovapautus*	2.637-491.0	1 käyttöpaikka. Käyttövalmiuden palauttaminen valmiusajan loputtua. Useamman käyttöpaikan käyttäminen on mahdollista.
2 Varustesarja Kauko-ohjaus HD yksinkertainen*	2.744-014.0	1 käyttöpaikka. Korkeapainepumpun ja maks. kahden puhdistusaineen ohjaus. Kahden käyttöpaikan tai yhden käyttöpaikan ja yhden kolikkokauko-ohjauksen (kohta 3) käyttö prioriteetiktytkimen (kohta 4) yhteydessä.
3 Varustesarja Kolikko-kauko-ohjaus*	2.642-422.0 Kolikkokauko-ohjaus. Korkeapainepumpun ja maks. kahden puhdistusaineen ohjaus kolikon sisäänsyöttämisen jälkeen.
4 Varustesarja Prioriteettikytkin*	2.638-200.0 Valhto 2:den kauko-ohjauksen (kohta 2) tai yhden kauko-ohjauksen (kohta 2) ja yhden kolikkokauko-ohjauksen (kohta 3) välillä.
5 Varustesarja Ohjauselektro-niikka moni-kauko-ohjaus*	2.744-036.0	Korkeapainepumpun ja kahden puhdistusaineen ohjaus maks. 6:sta käyttöpaikasta (kohta 6). Lisänä yhden kolikkokauko-ohjauksen (kohta 3) liitäntämahdollisuus.
6 Varustesarja Käyttöpaikka monikauko-ohjaus	2.744-015.0 Käyttöpaikka monikauko-ohjaukselle (kohta 5).
7 Varustesarja Hätä-seis*	2.744-002.0	Katkaisee laitteiston virransyötön.
8 Varustesarja Jakorasia	2.744-798.0	Tarvitaan varustesarjojen (kohta 1) ... (kohta 7) liittämiseen laitteistoon. Valmiiksi lan-goitettu, liitäntä laitteistoon pistokelitiännällä.
9 Varustesarja Kaukovapau-tuksen liitäntärasia	2.209-807.0	Tarvitaan varustesarjojen Kaukovapautus (pos.1) ja Hätä-seis (pos. 7) liittämiseksi laitteeseen.
Varustesarjat
1 Varustesarja Paineenpoisto	2.209-773.0	Valmiusaika on kulunut, korkeapainejärjestelmä asetetaan paineettomaksi.
2 Varustesarja 1-kerta-puh-distusaine matalapaineelle *	2.209-779.0	Tarvitaan 1 puhdistusaineen valitsemiseksi kauko-ohjauksella. Sisältää 1 magneetti-venttiilin ja 1 pinnankorkeusanturin**.
3 Varustesarja 2-kerta-puh-distusaine matalapaineelle *	2.209-780.0	Tarvitaan 2. puhdistusaineen valitsemiseen kauko-ohjauksella (valinnaisesti kohta 5). Sisältää 1 magneettiventtiilin, 1 pinnankorkeusanturin ja 1 annosteluventtiilin.
4 Varustesarja 1-kerta-puh-distusaine korkeapaineelle *	2.209-799.0	Mahdollistaa puhdistusaineen annostelun korkeapainekäytössä. Tarvitaan yhden puhdistusaineen ohjaamiseen kauko-ohjauksella. Laitteessa on vakiona puhdistusai-neen annostelu matalapainekäytössä, joka aktivoidaan kolmoissuuttimen asentoa vaihtamalla. Kun tämä varustesarja on asennettuna, kolmoissuuttimen asentoa ei tar-vitse vaihtaa.
5 Varustesarja 2-kerta-puh-distusaine korkeapaineelle *	2.209-800.0	Mahdollistaa puhdistusaineen annostelun korkeapainekäytössä. Tarvitaan toisen puhdistusaineen ohjaamiseen kauko-ohjauksella. Laitteessa on vakiona puhdistusai-neen annostelu matalapainekäytössä, joka aktivoidaan kolmoissuuttimen asentoa vaihtamalla. Kun tämä varustesarja on asennettuna, kolmoissuuttimen asentoa ei tar-vitse vaihtaa
6 Varustesarja Vedenpeh-mennin (DGT)	2.209-777.0	Estää kalkkeutumisen kuumavesikäytössä annostelemalla vedenpehmennysainetta.
7 Varustesarja Käyttötuntilas-kuri	2.209-778.0 Talientaa laitteiston käyttöajat huoltovälien noudattamista varten.
8 HWE 860 3.070-036.0 Kuumentaa tuloveden sähköllä lämmittettävää boileria käyttäen.
9 Varustesarja Lattiateline St	2.210-058.0	LLaitteiston asentaminen paikkaan, jossa seinakiinnitys ei ole mahdollista. Teräsrakenne, maalattu.
10 Varustesarja Lattiateline VA	2.210-059.0	LLaitteiston asentaminen paikkaan, jossa seinakiinnitys ei ole mahdollista. Ruostumaton teräsrakenne, ruostumaton.
11 Varustesarja Tuloveden magneettiventtiili	2.209-788.0 Katkaisee vedentulon laitteiston ollessa poissa käytöstä.
* lisäksi tarvitaan varustesarja Jakorasia
**Laitteessa on vakiona puhdistusaineen annostelu matalapainekäytössä, joka aktivoidaan kolmoissuuttimen asentoa vaihtamalla.

Laitteiston asennus

Vain valtuutettu ammattihenkilöstö!

Purkaminen pakkauksesta

– Tarkasta pakkauksen sisältö sitä purettaessa.
– Jos havaitset kuljetusvaurioita, ota vä- littömästi yhteys jälleenmyyjään.
– Säilytä pahvinen reikienporausmalli koneen asennusta varten.

Asennuspaikka

Huomautus:

Vain valtuutetut ammattilaiset saavat suorittaa vesiliitännän, korkeapaineverkon ja sähkäliitännän asennuksen paikallisten määräysten mukaan.

– Laitteisto on sijoitettava kuivaan, räjäh-dysvaarattomaan ympäristöön.
– Asennus on tehtävä lujalle ja tasaiselle alustalle.
– Laitteiston tulee olla helposti luokse-päästävissä huoltotöitä varten.
Seuraavat asennustavat ovat mahdollisia:
– Kiinnitys seinään
– Asennus käyttäen asennussarjaa Lattiateline (lisävaruste)

Laitteen kiinnitys seinään

△VARO

Loukkaantumis- ja vaurioitumisvaara! Huomioi asennettaessa laitteen paino.

HUOMIO

Vaurioitumisvaara! Jäätyvä vesi laitteessa saattaa vaurioittaa laitteen osia.

Laite olisi asennettava lämmitettävään paikkaan. Mikäli on laitteen jäätymisen vaara, esim. jos laite on asennettu ulos, laitteisto on tyhjennettävä vedestä ja huuh-deltava jäätymisenestoaineella.

→ Tarkasta seinän kantokyky.
→ Merkitse pakkauksessa olevan poraussabluunan avulla seinään kiinnitysreikien paikat.
→ Poraa reiät seinään.
→ Kiinnitä seinään siihen soveltuvat kiinnikkeet.
→ Irrota laitekupu.
→ Ripusta laite paikalleen ja varmista pu-toamisen varalta.
→ Aseta laitekupu takaisin paikalleen ja ruuvaa kiinni.

Sähköliitäntä

– Katso liitäntäarvot teknisistä tiedoista ja tyyppikilvestä.
– Laitteiston käyttöön tarvittava virran-syöttö on mitoitettava jatkuvaa käyttöä varten.
– Sähköliitännät on suoritettava sähkö-asentajan toimesta ja niiden on oltava IEC 60364-1:n mukaisia.
– Sähköä johtavat osat, kaapelit ja työ-alueella olevat laitteet on suojattava niin, ettei vesisuihku pääse niihin.

Veden otto

– Mitoita vedensyöttö jatkuvaa käyttöä varten.
– Veden syöttöputki on varustettava sulkuhanalla ja liitettävä paineletkulla joustavasti korkeapainelaitteistoon.
- Vesijohdon liian pienen poikkileikkauksen ja esipaineen seurauksena on vedenpuute.
– Jos esipaine on liian suuri tai johtojär- jestelmässä on painepiikkejä, väliin on asennettava paineenalennin.
– Asennuspaikalla tulee olla viemäriliityntä.

Korkeapaineasennus

Asennuksessa on noudatettava saksalais- ta standardia VDMA-Einheitsblatt 24416 „Hochdruckreiniger; Festinstallierte Hochd- ruckreinigungssysteme; Begriffe, Anforderungen, Installation, Prüfung“. Suomeksi: VDMA-ohje 24416 "Korkeapainepesurit; kiinteästi asennettavat korkeapainepuhdis- tusjärjestelmät; käsitteet, vaatimukset, asennus, testaus". (Ohjeen tilaus: Beuth Verlag, Köln, www.beuth.de).

– Kiinteästi asennettu putkiverkko liite-tään laitteeseen korkeapaine-painelet-kua käyttäen.

– Kiinteä putkijohtoverkosto on suunniteltava mahdollisimman suoraksi. Korkeapaine-putkiverkostojen asennus on tehtävä määräysten mukaan ja huomioiden lämmön- ja paineenmuutosten aiheuttamien pituudenmuutosten vaatimat luistavat ja kiinteät kiinnityskannattimet.

- Jotta painehäviöt korkeapaineputkistoissa olisivat mahdollisimman pienet, seuraavia suosituksia tulisi noudattaa: Putkijohdot: Nimellisläpimitta DN 15 (1/2")

Letkujohdot: Nimellisläpimitta DN 8. Yllä olevien ohjearvojen lisäksi on tietenkin lisäksi huomioitava putkijohtojen pituudet, suunnanmuutosten lukumäärä ja putkika-lusteet.

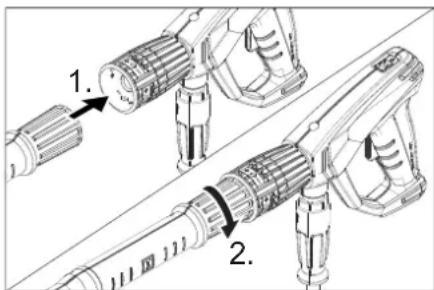

Käsiruiskupistoolin, ruiskuputken ja suuttimen asennus

Huomautus: EASY!Lock-järjestelmä yhdistää komponentit pikakierteellä vain yhdellä kierroksella nopeasti ja varmasti.

1. 2.

Kuva, katso "Ohjauselimet".

→ Asenna suutin suihkuputkeen (säätörenkaan merkintä ylöspäin) ja kiristä kä-sitiukkuuteen (EASY!Lock).
→ Yhdistä ruiskuputki käsikäyttöiseen ruiskupistooliin ja kiristä käsin (EASY!Lock).
→ Yhdistä korkeapaineletku käsiruiskupistooliin ja kiristä käsin (EASY!Lock).
→ Liitä korkeapaineletku laitteen korkeapainelähtöön tai korkeapaineputkiverkostoon (EASY!Lock).

Pesuainesäiliöiden sijoitus

Puhdistusainesäiliö on sijoitettava siten, että säiliön pohja ei ole enemmän kuin 1,5 m laitteen alapuolella.

Ensimmäinen käyttöönotto

→ Tarkista vedensyötön vaadittu virtausmäärä ja sallittu lämpötila.
→ Tarkista korkeapainepumpun öljymäärä.

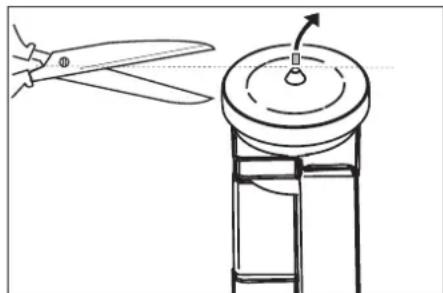

→ Öljysäiliön kärki leikataan irti.

Asetukset

Asetukset tehdään ohjauksen piirilevyllä. Ohjauksen piirilevy on sijoitettu korkeapai-nepumpun sähkökaappiin.

RM 110 Ther

1 Potentiometri vedenkovuus
2 Potentiometri valmiusaika

Valmiusaika

→ Säädä valmiusaika ohjauselektroniikan potentiometrillä.
→ Tehdasasetus: 10 Minuutit

Aika voidaan säätää välillä 5 - 120 minuuttia. Ohjauksen piirilevyyn on painettu yksinkertainen asteikko ohjearvoineen.

Varustesarja Vedenpehmennin (lisävaruste)

Kalkkeutumissuoja kovan veden kuumavesikäytetössä. Annostelee veteen vedenpehmennysainetta. Annostelumäärä voidaan sovittaa veden kovuuteen.

→ Täytä säiliö Kärcher-vedenpehmennysnesteellä RM 110 (tilausnumero 2.780-001).
→ Paikallisen vedenkovuuden selvittäminen:
– Selvitä paikalliselta vesijohtolaitokselta veden kovuus tai
- mittaa vedenkovuuden mittauslaitteella (tilausnumero 6.768-004).

⚠VAARA

Vaarallinen sähköjännite! Säädön saa suo-rittaa vain sähköalan ammattilainen.

→ Säädä pehmennin-piirilevyn kiertopotentiometriä vedenkovuuden mukaan. Asteikko näyttää vedenkovuuden välillä 1 ... 4.

Laitteen ilmaaminen

→ Kierrä suutin irti.
→ Anna laitteen käydä niin kauan, kunnes vedessä ei enää ole ilmakuplia.
→ Anna laitteen käydä n. 10 sekuntia - sammuta sitten. Toista toimenpide use- aan kertaan.
→ Kytke laite pois päältä ja kierrä suutin kiinni.

EY-vaatimustenmukaisuus- vakuutus

Vakuutamme, että alla mainitut tuotteet vastaavat suunnittelultaan ja rakenteeltaan sekä valmistustavaltaan EU-direktiivien asianomaisia turvallisuus- ja terveysvaatimuksia. Jos tuotteeseen/tuotteisiin tehdään muutoksia, joista ei ole sovittu kanssamme, tämä vakuutus ei ole enää voimassa.

Tuote: korkeapainepesuri

Tyyppi: 1.524-xxx

Yksiselitteiset EU-direktiivit

2006/42/EY (+2009/127/EY) 2014/30/EU

Sovelletut harmonisoidut standardit

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3: 2013

EN 62233: 2008

Allekirjoittaneet toimivat yrityksen johton puolesta ja sen valtuuttamina.

CEO

Head of Approbation

Dokumentointivaltuutettu:

S. Reiser

Varusteet ja varaosat

Käytä vain alkuperäisiä tarvikkeita ja varaosia. Ne takaavat laitteen turvallisen ja häiriöttömän toiminnan.

Tietoja tarvikkeista ja varaosista on sivustolla www.kaercher.com.

Takuu

Kussakin maassa ovat voimassa valtuutta- mamme myyntiorganisaation julkaisemat takuuehdot. Materiaali- ja valmistusvirheis- tä mahdollisesti aiheutuvat virheet laittees- sa korjaamme takuuaikana maksutta.

Takuu astuu voimaan vasta sitten, kun kauppiaasi täyttää mukaan liitetyn vastauskortin kokonaan, leimaa ja allekirjoittaa sen ja kun lähetät vastauskortin Kärcher-maahantuojalle.

Takuutapauksessa käänny varusteet ja ostoskuitti mukana jälleenmyyjän tai lähimmän valtuutetun huoltopisteen puoleen.

Asiakaspalvelu

Laitteistotyyppi: Valmistenro: Käyttöönottopäiväys:

Tarkastuspäiväys:

Tulos:

Allekirjoitus

Tarkastuspäiväys:

Tulos:

Allekirjoitus

Tarkastuspäiväys:

Tulos:

Allekirjoitus

Tarkastuspäiväys:

Tulos:

Allekirjoitus
