BRUGSANVISNING AWTC Kärcher

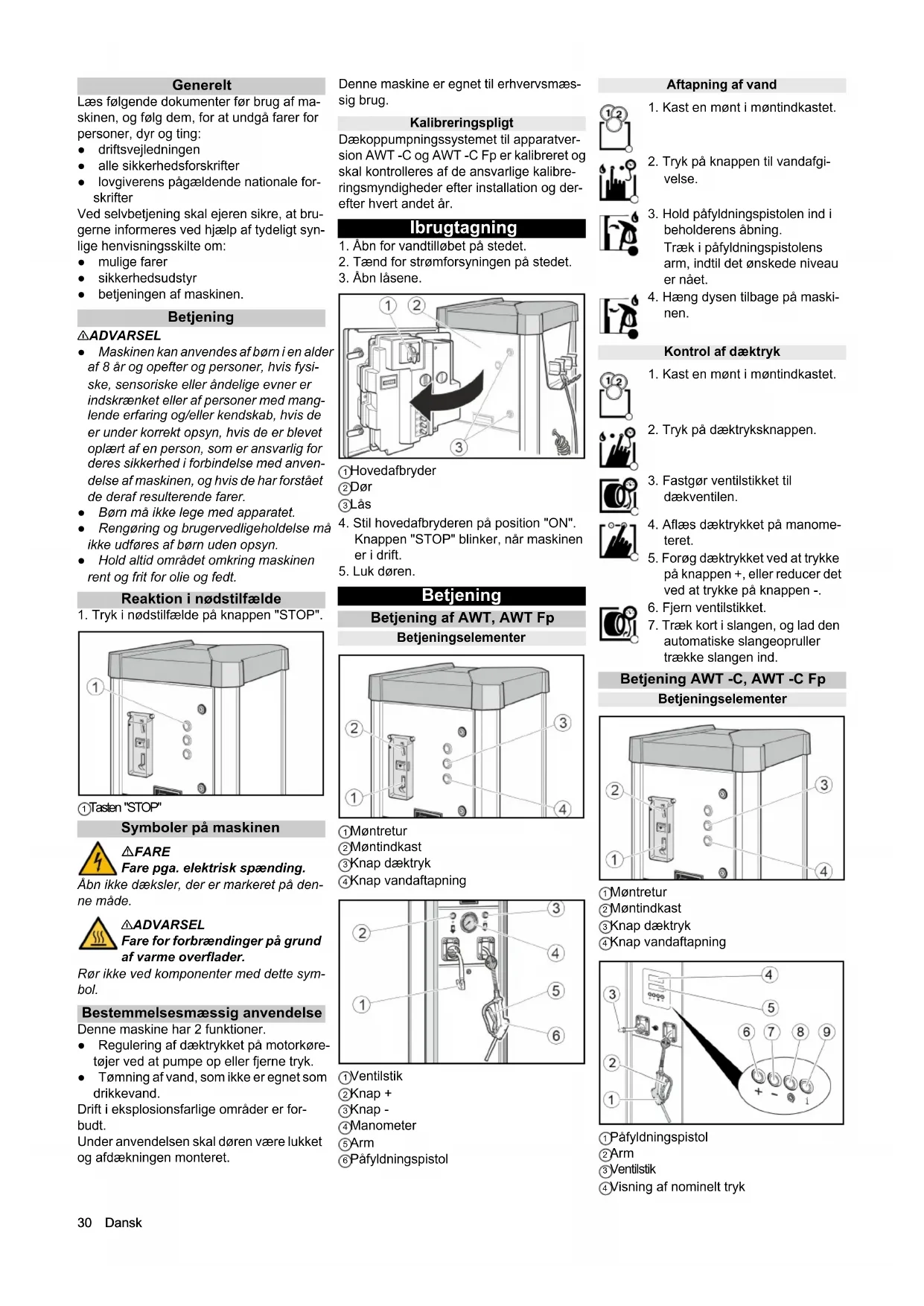

1. Tryk i nødstilfælde på knappen "STOP".

1 Tasten "STOP" Symboler på maskinen FARE Fare pga. elektrisk spænding. Åbn ikke dæksler, der er markeret på den- ne måde. 몇ADVARSEL Fare for forbrændinger på grund af varme overflader. Rør ikke ved komponenter med dette sym- bol. Bestemmelsesmæssig anvendelse Denne maskine har 2 funktioner. ● Regulering af dæktrykket på motorkøre- tøjer ved at pumpe op eller fjerne tryk. ● Tømning af vand, som ikke er egnet som drikkevand. Drift i eksplosionsfarlige områder er for- budt. Under anvendelsen skal døren være lukket og afdækningen monteret. Denne maskine er egnet til erhvervsmæs- sig brug. Kalibreringspligt Dækoppumpningssystemet til apparatver- sion AWT -C og AWT -C Fp er kalibreret og skal kontrolleres af de ansvarlige kalibre- ringsmyndigheder efter installation og der- efter hvert andet år. Ibrugtagning

1. Åbn for vandtilløbet på stedet.

2. Tænd for strømforsyningen på stedet.

1 Hovedafbryder 2 Dør 3 Lås

1. Kast en mønt i møntindkastet.

beholderens åbning. Træk i påfyldningspistolens arm, indtil det ønskede niveau er nået.

4. Hæng dysen tilbage på maski-

1. Kast en mønt i møntindkastet.

2. Tryk på dæktryksknappen.

4. Aflæs dæktrykket på manome-

7. Træk kort i slangen, og lad den

automatiske slangeopruller trække slangen ind.Dansk 31 5 Dæktryksvisning 6 Knap + 7 Knap - 8 Knap til fladt dæk 9 uden funktion Aftapning af vand Kontrol af dæktryk Oppumpning af flade dæk Hvis dækket ikke har tryk, kan maskinen ik- ke registrere, at ventilstikket blev sat på ventilen. Indstillinger Indstilling af løbetiden Obs Den indstillelige løbetid gælder for indkast- ningen af en af følgende mønter: ● 50 eurocent ● 50 britiske pence ● 1 schweizerfranc ● 1 polske zloty ● 5 norske kroner Andre mønter kan indstilles af kundeser- vice.

1. Indstil løbetiden på drejeknap P I.

"ON" ved temperaturer under +5 °C. 1 Kontakt til frostbeskyttelse 2 Frostbeskyttelsesopvarmning BEMÆRK Risiko for beskadigelse Frostbeskyttelsen er kun aktiv, når hoved- afbryderen er i position "ON". Når frostbeskyttelsen aktiveres, skal du kontrollere, om hovedafbryderen er i positi- on "ON". Obs Frostbeskyttelseopvarmningen er ikke ter- mostatstyret. I tændt tilstand er opvarmnin- gen konstant i drift. Maskine uden frostbeskyttelse En maskine uden frostbeskyttelse skal ta- ges ud af drift, når der er risiko for frost. Ud-af-brugtagning

1. Luk vandtilløbet.

2. Tap kondensvand af trykluftbeholderen

(se "Vedligeholdelsesarbejder").

1. Luk vandtilløbet.

2. Fjern vand fra maskinen og ledningen.

3. Tap kondensvand af trykluftbeholderen

(se "Vedligeholdelsesarbejde").

4. Sæt hovedafbryderen i position "OFF".

Pleje og vedligeholdelse Dagligt

1. Rengør maskinen udvendigt.

2. Tap kondensvand af trykluftbeholderen

(se "Vedligeholdelsesarbejder"). BEMÆRK Risiko for beskadigelse Vand i trykluftledningen kan beskadige dæktrykssensoren. Tøm regelmæssigt trykbeholderen for kon- densvand. Vedligeholdelse hvert 2. år Kun ved AWT -C, AWT -C Fp

1. Lad kalibreringsmyndighederne kalibre-

re dækpumpens trykmåler. Vedligeholdelsesarbejde Tømning af møntkassetten

2. Træk møntkassetten ud, og tøm den.

Aftapning af kondensvand

1. Tag afdækningen af.

1. Kast en mønt i møntindkastet.

beholderens åbning. Træk i påfyldningspistolens arm, indtil det ønskede niveau er nået.

4. Hæng dysen tilbage på maski-

1. Kast en mønt i møntindkastet.

2. Tryk på dæktryksknappen.

3. Indstil det nominelle dæktryk

dækventilen. Dæktryksvisningen (nederste display) viser dæktrykket.

5. Vent, indtil et akustisk signal vi-

ser, at det nominelle dæktryk er nået.

6. Fjern ventilstikket.

7. Træk kort i slangen, og lad den

automatiske slangeopruller trække slangen ind.

1. Kast en mønt i møntindkastet.

2. Tryk på dæktryksknappen.

3. Indstil det nominelle dæktryk

dækventilen. Dæktryksvisningen (nederste display) viser dæktrykket.

5. Tryk på knappen "dæk fladt".

6. Vent, indtil et akustisk signal vi-

ser, at det nominelle dæktryk er nået.

7. Fjern ventilstikket.

8. Træk kort i slangen, og lad den

automatiske slangeopruller trække slangen ind.32 Dansk 1 Afdækning 2 Aftapningsventil til kondensvand

5. Monter afdækningen.

Vær opmærksom på apparatets vægt ved transporten.

1. Ved transport i køretøjer sikres appara-

tet mod at glide eller vælte iht. til de gæl- dende retningslinjer. Opbevaring 몇 FORSIGTIG Fare for tilskadekomst og beskadigelse Vær opmærksom på maskinens vægt ved opbevaring. Hjælp ved fejl FARE Fare på grund af elektrisk stød. Inden du arbejder på maskinen, skal du sætte hovedafbryderen på "OFF" og afbry- de strømforsyningen på stedet. Maskinen fungerer ikke Kontroller spændingsforsyningen på stedet. Stil hovedafbryderen på position "ON". Kontakt kundeservice. Maskinen starter ikke, når ventilstikket er blevet forbundet med dækket. Kontroller, at ventilstikket sidder korrekt. Kontroller slangens og ventilstikkets til- stand. Tryk på knappen "dæk fladt". Der er ingen trykluft Træk kompressorens tilkoblingsknap op. 1 Tilkoblingsknap kompressor Kompressoren er overophedet: Vent, indtil kompressoren er kølet af. Lufttrykket er for lavt Kontroller trykket på manometeret. Ju- ster om nødvendigt trykreduktionen. 1 Trykreduktionsenhed 2 Manometer Fejl med visning på displayet Garanti I de enkelte lande gælder de af vore for- handlere fastlagte garantibetingelser. Eventuelle fejl på maskinen afhjælpes gra- tis inden for garantien, såfremt fejlen kan til- skrives en materiale- eller produktionsfejl. Hvis du ønsker at gøre garantien gælden- de, bedes du henvende dig til sin forhandler eller nærmeste kundeservice medbringen- de kvittering for købet. (Se adressen på bagsiden) Tekniske data Der tages forbehold for tekniske ændringer. Fejl Årsag Afhjælpning ER1 Ustabil trykmåling på grund af defekt ven- tilstik eller slange Udskift ventilstikket. Udskift slangen. ER2, ER7 Lufttrykket er for lavt. Instabil trykmåling på grund af defekt ven- tilstik eller slange. Kontroller lufttrykket på manometeret, juster om nød- vendigt trykreduktionen. Udskift ventilstikket. Udskift slangen. ER3 Lufttrykket er for lavt. Kontroller trykket på manometeret, juster om nødven- digt trykreduktionen. ER4 Lufttrykket er for højt. Kontroller trykket på manometeret, juster om nødven- digt trykreduktionen. ER5 Der er fejl ved spændingsforsyningen. Kontakt kundeservice. ER6, ER8, ER9, ERU, ERB Fejl i elektronikken. Kontakt kundeservice. ERP Ventilstikket løsnede sig under oppump- ningen. Lufttrykket er ikke stabilt. Kontroller, at ventilstikket sidder korrekt. Kontroller trykket på manometeret, juster om nødven- digt trykreduktionen. Elektrisk tilslutning Netspænding V 230 Fase ~ 1 Frekvens Hz 50 Tilslutningseffekt W 450 Kapslingsklasse IP44 trykluft Transportmængde l/min 100 Tryk MPa 0,1...0,8 Vandtilslutning Tilløbstryk MPa 0,1...0,5 Omgivelsesbetingelser Temperatur med frostbe- skyttelse °C - 10...+40 Temperatur uden frost- beskyttelse °C +5...+4

5. Vent til du hører et lydsignal

6. Vent til du hører et lydsignal

1. Steng vanntilførselen.

1. Sikre apparatet så det ikke kan skli eller
