BRUGSANVISNING M65700 DOMETIC

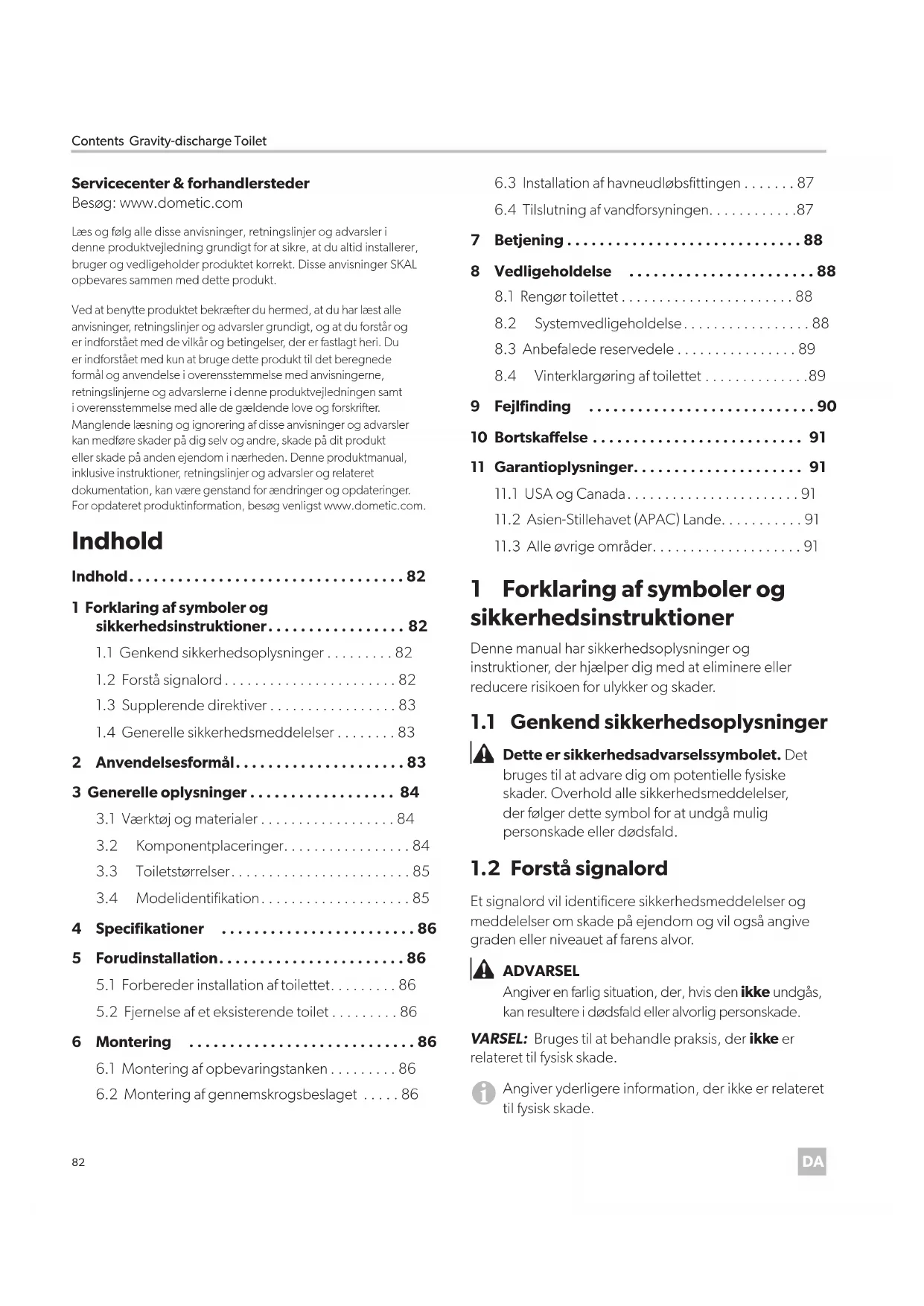

• Contents Gravity-discharge ToiletIndhold p. 821
• Forklaring af symboler og sikkerhedsinstruktioner p. 821
• .1 Genkend sikkerhedsoplysninger p. 821
• .2 Forstå signalord p. 821
• .3 Supplerende direktiver p. 831
• .4 Generelle sikkerhedsmeddelelser p. 832
• Anvendelsesformål p. 833
• Generelle oplysninger p. 843
• .1 Værktøj og materialer p. 843
• .2 Komponentplaceringer p. 843
• .3 Toiletstørrelser p. 853
• .4 Modelidentifikation p. 854
• Specifikationer p. 865
• Forudinstallation p. 865
• .1 Forbereder installation af toilettet p. 865
• .2 Fjernelse af et eksisterende toilet p. 866
• Montering p. 866
• .1 Montering af opbevaringstanken p. 866
• .2 Montering af gennemskrogsbeslaget p. 866
• .3 Installation af havneudløbsfittingen p. 876
• .4 Tilslutning af vandforsyningen p. 877
• Betjening p. 888
• Vedligeholdelse p. 888
• .1 Rengør toilettet p. 888
• .2 Systemvedligeholdelse p. 888
• .3 Anbefalede reservedele p. 89

8.4 Vinterklargøring af toilettet ..............89

• 9 Fejlfinding p. 90
• 10 Bortskaffelse p. 91
• 11 Garantioplysninger p. 91
• 11.1 USA og Canada p. 9111
• .2 Asien-Stillehavet (APAC) Lande p. 9111
• .3 Alle øvrige områder Servicecenter & forhandlerstederBesøg: www.dometic.comLæs og følg alle disse anvisninger, retningslinjer og advarsler i denne produktvejledning grundigt for at sikre, at du altid installerer, bruger og vedligeholder produktet korrekt. Disse anvisninger SKAL opbevares sammen med dette produkt.Ved at benytte produktet bekræer du hermed, at du har læst alle anvisninger, retningslinjer og advarsler grundigt, og at du forstår og er indforstået med de vilkår og betingelser, der er fastlagt heri. Du er indforstået med kun at bruge dette produkt til det beregnede formål og anvendelse i overensstemmelse med anvisningerne, retningslinjerne og advarslerne i denne produktvejledningen samt i overensstemmelse med alle de gældende love og forskrier. Manglende læsning og ignorering af disse anvisninger og advarsler kan medføre skader på dig selv og andre, skade på dit produkt eller skade på anden ejendom i nærheden. Denne produktmanual, inklusive instruktioner, retningslinjer og advarsler og relateret dokumentation, kan være genstand for ændringer og opdateringer. For opdateret produktinformation, besøg venligst www.dometic.com. Indhold 1 Forklaring af symboler og sikkerhedsinstruktioner Denne manual har sikkerhedsoplysninger og instruktioner, der hjælper dig med at eliminere eller reducere risikoen for ulykker og skader. p. 91

1.1 Genkend sikkerhedsoplysninger

Dette er sikkerhedsadvarselssymbolet. Det bruges til at advare dig om potentielle fysiske skader. Overhold alle sikkerhedsmeddelelser, der følger dette symbol for at undgå mulig personskade eller dødsfald.

1.2 Forstå signalord

Et signalord vil identificere sikkerhedsmeddelelser og meddelelser om skade på ejendom og vil også angive graden eller niveauet af farens alvor. ADVARSELAngiver en farlig situation, der, hvis den ikke undgås, kan resultere i dødsfald eller alvorlig personskade. VARSEL: Bruges til at behandle praksis, der ikke er relateret til fysisk skade. Angiver yderligere information, der ikke er relateret til fysisk skade.83

• Læs og følg alle sikkerhedsoplysninger og instruktioner.

• Læs og forstå disse instruktioner, før du installerer, betjener eller servicerer dette produkt.

• Installationen skal overholde alle gældende lokale eller nationale regler, inklusive den seneste udgave af følgende standarder: USA

• ANSI/NFPA1192, Kode for fritidskøretøjer

• ANSI Z21.57, Kode for fritidskøretøjer

• American Boat and Yacht Council (ABYC) Canada

• SA Z240 RV Series, Fritidskøretøjer

• Hvis toilettet er tilsluttet til etgennemskrogsbeslag, skal du altid lukke søhanerne, når toilettet ikke er i brug (selvom båden er uden opsyn i en kort periode). Alle passagerer skal instrueres i, hvordan ventiler lukkes, når toilettet ikke er i brug.

• Hvis toilettet er forbundet med etgennemskrogsbeslag, skal alle fleksible slanger være af marin-sanitetskvalitet og skal sikres til en fittings (såsom dem ved søhanen eller toilettet) med to snekkedrevne slangebåndsklemmer i rustfri stål ved hver tilslutning. Forbindelser skal kontrolleres oe for integritet.

• Sørg for, at søhanerne er i lukket eller slået fra inden du installerer toilettet eller udfører nogen form for vedligeholdelse.

• Hvis toilettet bruger ferskvand til skylning og på et hvilket som helst tidspunkt er forbundet direkte eller indirekte med et kommunalt kystvandsystem, skal kystvandstilslutninger afbrydes, hvis båden er ikke er under opsyn (også selvom båden er uden opsyn i en kort periode).

• Brug kun Dometic-reservedele og komponenter, der er specifikt godkendt til at blive brugt med apparatet.

• Undgå forkert installation, justering, ændringer, service eller vedligeholdelse af apparatet. Service og vedligeholdelse skal kun udføres af en kvalificeret serviceperson.

• Modificer ikke dette produkt på nogen måde. Ændring kan være ekstremt farlig. VARSEL: Overfyld ikke beholderen, da der kan opstå skader på sanitetssystemet. 2 Anvendelsesformål Tyngdekrasudledningstoilettet (i det følgende benævnt toilet) er designet og beregnet til montering i en båd under eller eer fremstillingen. Dette toilet er kun egnet til det tilsigtede formål og anvendelse i overensstemmelse med denne vejledning. Denne manual giver information, der er nødvendig for korrekt installation og dri af toilettet. Dårlig montering og/eller ukorrekt dri eller vedligeholdelse medfører utilstrækkelig ydeevne og mulige fejl. Producenten påtager sig intet ansvar for kvæstelser eller skader i forbindelse med produktet, der skyldes:

• ukorrekt samling eller forbindelse inklusive for høj spænding

• ukorrekt vedligeholdelse eller brug af uoriginale reservedele, der ikke stammer fra producenten

• ændringer på produktet uden udtrykkelig tilladelse fra producenten

• brug til andre formål end dem, der er beskrevet i vejledningen. Domestic forbeholder sig retten til at ændre produktets udseende og produktspecifikationer.84

Generelle oplysninger Gravity-discharge Toilet 3 Generelle oplysninger Dette afsnit giver generelle oplysninger om toilettet og dets komponenter og dimensioner. Billederne brugt i dette dokument er kun til referenceformål. Komponenter og komponentplaceringer kan variere afhængigt af specifikke produktmodeller. Målinger kan variere ±0,38 tommer. (10 mm).

3.1 Værktøj og materialer

Dometic anbefaler, at følgende værktøjer og materialer anvendes under installationen af apparatet.Inkluderede deleTyngdekrasudledningstoiletTankmonteringsskruer med skiver (4)Dele leverede af installatørenGennemskrogsventilationsfittingHavneudløbsfitting5/8 tommer (16 mm) I.D. Marinsanitet kvalitetsslange1,5 tommer (38 mm) I.D. Marinsanitet kvalitetsslangeBåndklemmer i rustfrit stål (8) VandforsyningAnbefalede værktøjerBoremaskine Panhoved skruetrækkerBorehoved Skruetrækker til båndklemmerMarkør Phillips-hoved-skruetrækker

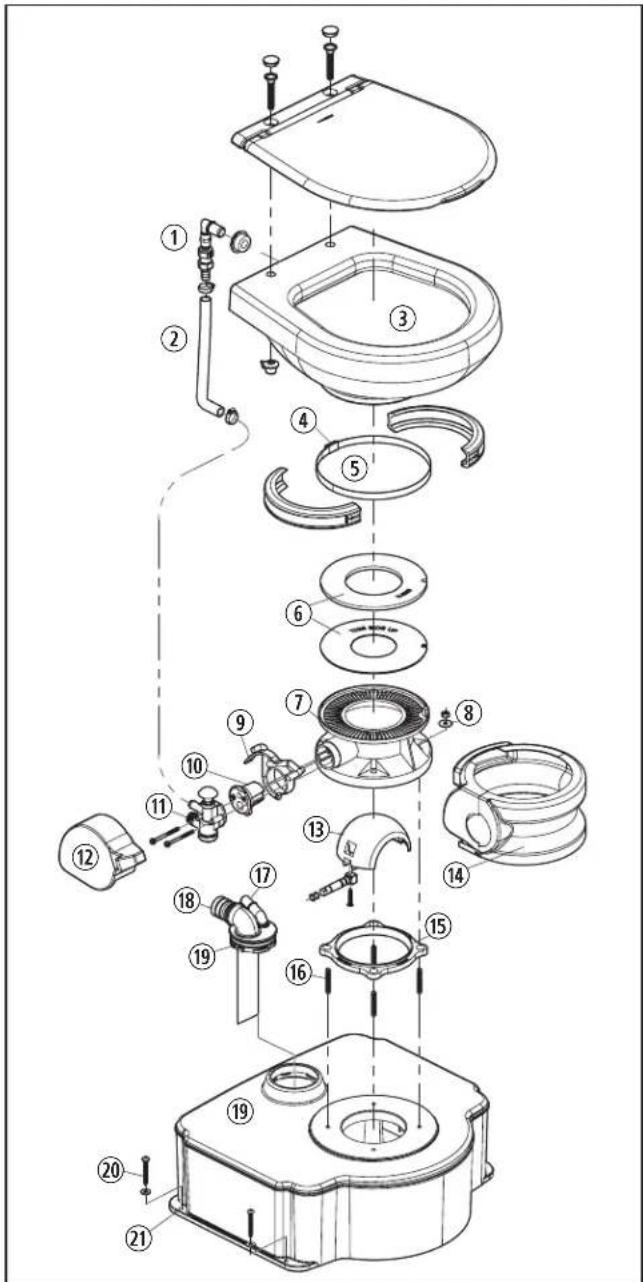

3.2 Komponentplaceringer

Dette afsnit identificerer toiletkomponenterne. Komponenterne kan variere lidt afhængigt af modellen.

Gravity-discharge Toilet Generelle oplysninger Undersøg ventil Vandventilsamling Forsyningsslange Pedalafdækning Kumme Skyllekugle

Båndklemmejusteringsmøtrik

Sokkeldæksel Gulvtætning Båndklemme fra bund til kumme Knopper

Udluningsbeslag Skyllekugletætninger Udpumpningsfittings Toiletbunden Spildevandstank Toiletmonteringsmøtrikker og skiver Tankmonteringsskruer og spændeskiver Håndtag Tankmonteringshuller Fjederpatron

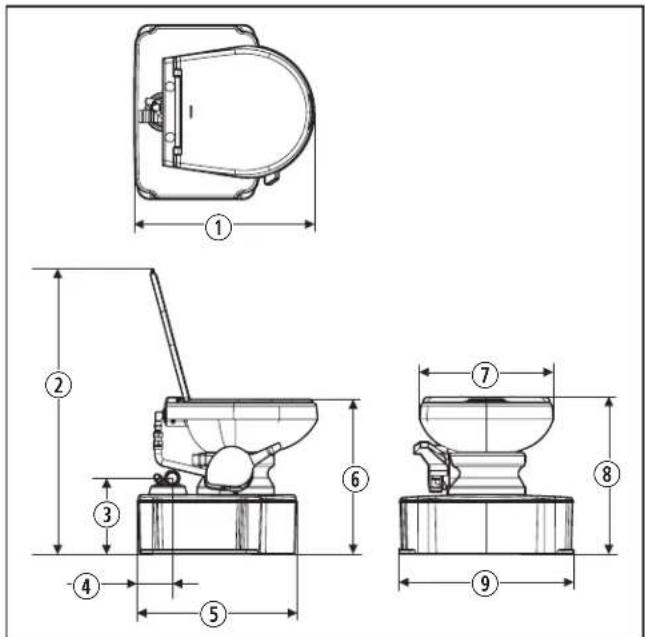

3.3 Toiletstørrelser

Afsnittet giver dimensionerne til M65-700 og M65-5000-toilettet.

Modelidentifikationsmærkatet er placeret på forsiden af bunden af toilettet under sokkeldækslet. Se ”Komponentplaceringer” på side84.Model :Item : Serial : 123456789 SO 1234 PNC : 4 Modelidentifikationsmærke86

Specifikationer Gravity-discharge Toilet 4 Specifikationer Dette afsnit giver generelle specifikationer for toilettet.Vægt M65-70046 pund (20,9 kg)Vægt M65-500049 pund (22,2 kg)Ferskvandsforsyningstryk35-40 pund per kvadrattommeVandindløbsstørrelse0.5 tommer (13 mm) NPT Ventilationsfitting5/8 tommer (16 mm) O.D. Udpumpningsfittings1,5 tommer (38 mm) O.D. Holdetankkapacitet6.5 gallon (24.6 L)Minimum vandforbrug pr. skylning0.1 gallon (0.5 L)Minimum vandforbrug pr. skylning0.3 gallon (1.0 L) 5 Forudinstallation Dette afsnit beskriver de trin, der skal udføres før installation af toilettet.

5.1 Forbereder installation af toilettet

1. Vælg en position i badeværelset, hvor toilettet kan fungere korrekt. Giv plads til at skylle pedalen og plads til at hæve sædet og låget. Se ”Toiletstørrelser” på side85.2. Afbryd vandforsyningen til toilettet.

5.2 Fjernelse af et eksisterende toilet

Hvis der ikke er et eksisterende toilet, spring til”Specifikationer” på side86.1. Skyl toilettet for at dræne vandet fra kummen. Hav et håndklæde eller en lav beholder klar til at opsamle eventuelle resterende vand.2. Afbryd og tøm vandforsyningsledningen.3. Fjern fastgørelsesanordningerne, der forankrer toilettet til gulvet.4. Fjern toilettet fra gulvet.5. Bortskaf toilettet, fastgørelsesanordninger og eventuelt ernelsesaffald. 6 Montering Dette afsnit beskriver, hvordan man montere toilettet.

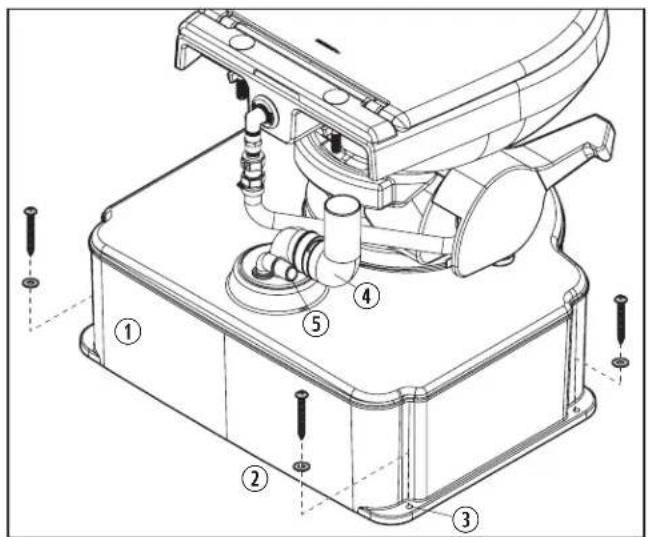

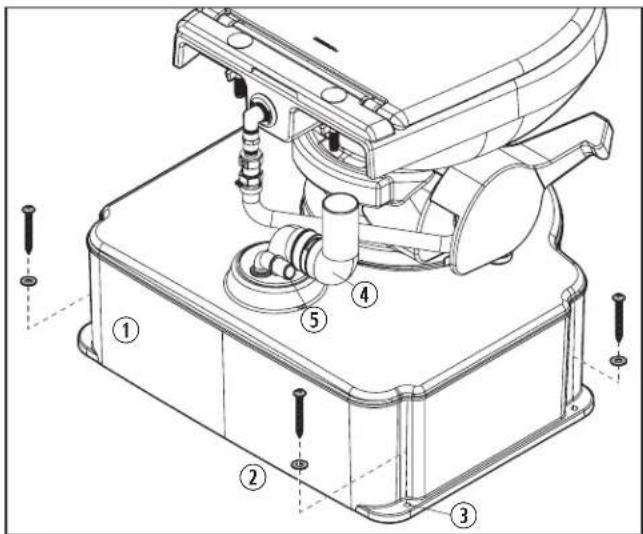

Tankmonteringsskruer og spændeskiver Udpumpningsfittings Ventilationsfitting1. Placer bagsiden af opbevaringstanken 0,8 tommer. (19 mm) fra væggen.2. Marker placeringen af monteringshullerne på gulvet, og ern dereer opbevaringstanken.3. Bor et pilothul for hvert monteringshul.4. Flyt opbevaringstanken tilbage på plads.5. Fastgør opbevaringstanken til gulvet med tankens monteringsskruer og spændeskiver. Spænd ikke skruerne for meget.

gennemskrogsbeslaget

Skrogbeslaget skal placeres et godt stykke over vandlinjen og direkte over toilettet.87

Gravity-discharge Toilet Montering

marinsanitetskvalitetsslange fra udluningsfittingen gennem skroget til udluningsfittingen på beholderen.

3. Fastgør slangen til udluningsfittings med to

båndklemmer i rustfrit stål ved hver tilslutning.

6.3 Installation af havneudløbsfittingen

VARSEL: Opbevaringstanken på toilettet er designet til at modstå udledning fra en korrekt fungerende afgangspumpe.

1. Installer udløbsfittingen ved havnen i henhold til

Havneudløbsarmaturen skal placeres i dækket direkte over toilettet.

2. Kør 1,5 tommer. (38 mm) I.D.

6.4 Tilslutning af vandforsyningen

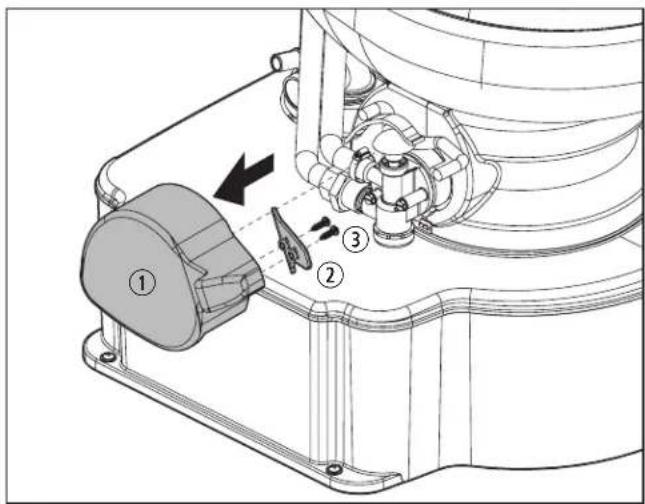

6 Fjernelse af pedaldækslet

2. Træk pedaldækslet af.

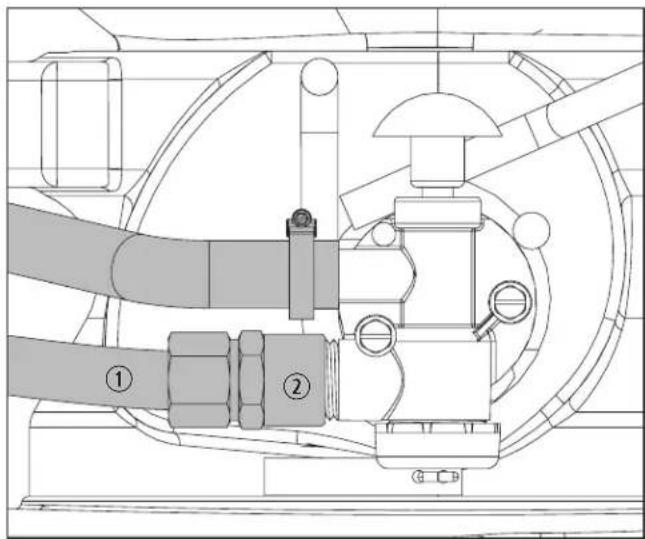

3. Fastgør vandforsyningsledningen til indløbsfittings.

4. Tænd for vandtilførslen og skyl flere gange for at

tjekke for utætheder.

5. Sæt pedaldækslet på igen.

6. Sæt pedaldækslet på igen.88

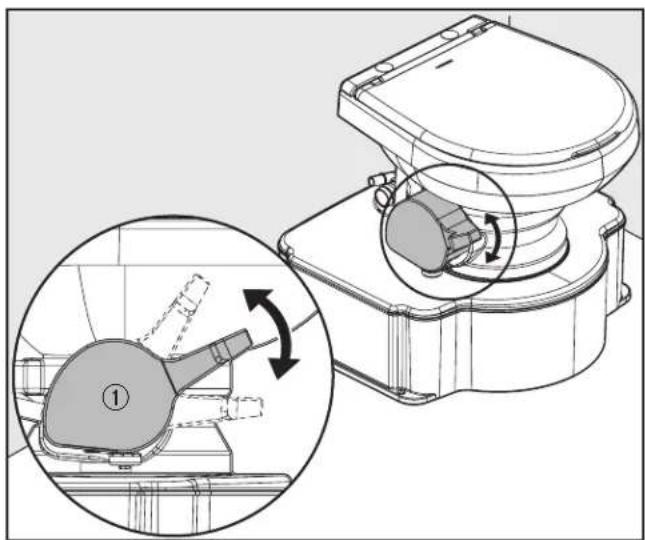

Betjening Gravity-discharge Toilet 7 Betjening VARSEL: Skyl kun vand, kropsligt affald og hurtigtopløseligt toiletpapir. Smid ikke ikke feminine hygiejneprodukter eller andre ikke-opløselige genstande i toilettet.Dette afsnit beskriver, hvordan man installerer toilettet. 8 Pedal i brug Pedal 1. Lø pedalen for at tilføje vand til toilettet før brug.2. For at skylle toilettet skal du trykke pedalen helt ned, indtil affaldet forlader toiletkummen. Vandstrømstrykket varierer på forskellige steder, derfor kan det være nødvendigt at holde pedalen nede i 4-8 sekunder. Holdes skyllepedalen nede længere end nødvendigt, vil det resultere i overdreven vandforbrug.3. Slip pedalen ved at lade den klikke tilbage. En lille mængde vand skal forblive i kummen. 8 Vedligeholdelse VARSEL: Brug slibende rengøringsmidler, ætsende kemikalier eller smøremidler eller rengøringsmidler, der indeholder klor, alkohol eller petroleumsdestillater. Disse stoffer kan forårsage skade på toilettets indvendige tætninger.Vedligeholdelses- og rengøringsinstruktionerne i dette afsnit skal udføres med de angivne intervaller, eller eer behov, afhængigt af brugen af toilettet. Manglende vedligeholdelse af toilettet kan annullere garantien og kan resultere i usikker dri. Forebyggende vedligeholdelse er ikke dækket af garantien.

8.1 Rengør toilettet

Toilettet bør rengøres regelmæssigt med et mildt, ikke-slibende rengøringsmiddel såsom Dometic-toiletrens. Hvis lugt er tydelig:1. Tøm beholderen helt.2. Bland 8 ounce (237 ml) flydende biologisk nedbrydelig vaskesæbe med 5 gallon (19 L) frisk vand og skyl gennem toilettet. Overskrid ikke kapaciteten på din opbevaringstanken. Se ”Specifikationer” på side86.3. Tøm opbevaringstanken helt.4. Tilføj et lugtbekæmpende produkt i den mængde, der er specificeret for kapaciteten af din opbevaringstanken eer rengøring og med få dages mellemrum under brug.

8.2 Systemvedligeholdelse

Vedligeholdelsesprocedurerne varierer meget og afhænger af faktorer som brugshyppighed, kvalitet af skyllevandet osv. Skemaet giver en generel retningslinje for at holde dit toilet klar til brug til enhver tid.Vedligeholdelsesprocedure ServiceintervalKontroller alle fastspændte slangesamlingerMånedligtKontroller filterskærmen i vandventilenhedenÅrligt89

Gravity-discharge Toilet Vedligeholdelse Vedligeholdelsesprocedure Serviceinterval Udski skyllekugletætningen og skyllekuglen (hvis påkrævet) Hvert tredje år

8.3 Anbefalede reservedele

Når du betjener en båd eller et andet køretøj i erntliggende områder, skal du have følgende reservedele ved hånden for at sikre kontinuerlig toiletsystemdri.

• Skyllekugle-, ska- og ederpatronsæt

• Samlingssæt for vandventil

8.4 Vinterklargøring af toilettet

I slutningen af hver sæson skal toilettet vinterklargøres til opbevaring.

1. Tøm opbevaringstanken.

2. Skyl systemet grundigt med ferskvand.

Hav et håndklæde eller en lav beholder klar til at opsamle eventuelle resterende vand.

4. Afbryd vandforsyningsledningen og skyl toilettet for

at dræne eventuelt resterende vand.

Det anbefales altid at bære personlige værnemidler, såsom handsker, beskyttelsesbriller eller sikkerhedsbriller, når du servicerer sanitetsprodukter. Følgende tabel viser nogle af de mulige problemer, der kan opstå, når toilettet er i brug, de mulige årsager til disse problemer og de anbefalede handlinger, der bør tages for at afhjælpe problemerne. Problem Mulig årsag Anbefalet løsning Vandet forbliver ikke i kummen. Båndklemmen mellem bunden og kummen er løs. Spænd båndklemmens justeringsmøtrik. Der er en forkert tætning omkring skyllekuglen på grund af snavs eller snavs på undersiden af skyllekugleforseglingen.

1. Undersøg skyllekuglen og undersiden af

skyllekugletætningen for skidt eller snavs.

2. Rengør om nødvendigt.

Skyllekugletætningen er slidt eller beskadiget. 1. Undersøg den skyllede kugletætning for slitage eller beskadigelse.

2. Udski om nødvendigt skyllekugletætningen.

Slidt eller beskadiget skyllekugle 1. Undersøg skyllekuglen for slitage eller beskadigelse.

2. Udski om nødvendigt skyllekugletætningen.

Skyllekuglen lukker ikke helt. Båndklemmen mellem bund og skål er overspændt og forårsager for meget spænding på skylletætningen og skyllekuglen. Løsn båndklemmens justeringsmøtrik. Fjederpatronen er svag eller defekt. 1. Tryk på pedalen og slip dereer hurtigt.

2. Hvis pedalen ikke klikker tilbage, skal du udskie

ederpatronen. Vandet lukker ikke af i toilettet. Der sidder snavs i vandventilens tætning

Afmonter og rengør vandventilen. Håndtaget er bøjet ned og holder vandventilen åben. Bøj den forreste del af håndtaget op ca. 0,1 tommer. (2mm). Vandventilen er slidt eller defekt. Udski vandventilenheden. Fjederpatronen er svag eller defekt. 1. Tryk på pedalen og slip dereer hurtigt.

2. Hvis pedalen ikke klikker tilbage, skal du udskie

ederpatronen. Vand kommer ikke ordentligt ind i kummen. Lavt vandtryk Kontroller det indgående vandtryk. Se ”Specifikationer” på side86. Tilstoppet vandventil Fjern og rengør filterskærmen.

Vand siver fra vandventilen Løs forbindelse Spænd bunddækslet, indløbsfittingen

, og afgangsslangebåndsklemmen. Slidt eller defekt vandventil Udski vandventilenheden. Vandledningstilslutningen sidder ikke korrekt 1. Sørg for, at gevindene på indløbsfittingen ikke er krydsgevind.

2. Spænd forbindelsen.

Afisolerede gevind på indløbsfittingen Udski vandventilenheden. Vandventilens tætning er slidt eller mangler Vandventilhuset er revnet Vand siver ud fra bagsiden af kummen Løs tilslutning til vandforsyningsslange Spænd vandforsyningsslangens forbindelser. Løsne kontraventilsamling op Spænd kontraventil-til-kummen-forbindelsen. Slidt eller defekt kontraventil Udski kontraventilenheden. Revnet eller defekt skål Udski kummen.

En del af vandventilenheden91

Gravity-discharge Toilet Bortskaffelse 10 Bortskaffelse

Bortskaf så vidt muligt emballagen i affaldscontainerne til den pågældende type genbrugsaffald. Kontakt et lokalt genbrugscenter eller en specialforhandler for detaljer om, hvordan produktet skal bortskaffes i overensstemmelse med alle gældende nationale og lokale bestemmelser. 11 Garantioplysninger Se afsnittene nedenfor for oplysninger om garanti og garantisupport i USA, Canada, Australien, New Zealand og alle andre regioner.

BEGRÆNSET TO-ÅRS GARANTI TILGÆNGELIG PÅ DOMETIC.COM/EN-US/TERMS-AND-CONDITIONS-CONSUMER/WARRANTY.HVIS DU HAR SPØRGSMÅL ELLER ØNSKER EN GRATIS KOPI AF DEN BEGRÆNSEDE GARANTI, SKAL DU KONTAKTE:DOMETIC CORPORATION CUSTOMER SERVICE 13128 STATE ROUTE 226 BIG PRAIRIE, OH USA 44611 1-800-321-9886 011-330-439-5550

Hvis produktet er defekt, skal du kontakte producentens afdeling i dit land (se bagsiden af vejledningen for adresserne) eller din forhandler. Den garanti, der gælder for dit produkt erto år.Ved reparation eller krav om garanti skal du medsende følgende bilag:• En kopi af regningen med købsdato • En reklamationsgrund eller en fejlbeskrivelse

11.2.1 Kun for Australien

Vores varer kommer med garantier, som ikke kan udelukkes under den australske forbrugerlov. Du er berettiget til erstatning eller refusion for en større fejl og til kompensation for ethvert andet med rimelighed forudsigelig tab eller skade. Du er også berettiget til at få varen repareret eller ombyttet, hvis varen ikke er af acceptabel kvalitet, og fejlen ikke udgør en større fejl.

Denne garantipolitik er underlagt de betingelser og garantier, som er obligatoriske som antydet af Consumer Guarantees Act 1993(NZ).

Den lovbestemte garantiperiode gælder. Hvis produktet er defekt, skal du kontakte producentens afdeling i dit land (se bagsiden af vejledningen for adresserne) eller din forhandler.Ved reparation eller krav om garanti skal du medsende følgende bilag:• En kopi af regningen med købsdato • En reklamationsgrund eller en fejlbeskrivelse92

Vanntilførselsledning

3. Fest vanntilførselsledningen til tilførselstilkoblingen.

• Spyleball , stag og ærpatronen er svak eller defekt.
