Produkttype	Motorsav til skov- og havevedligeholdelse
Mærke	Husqvarna
Model	435e II
Cylindervolumen	40,9 cm³
Effekt	1,6 kW ved 9000 rpm
Tomgangshastighed	2900 rpm
Tændrør	NGK BPMR 7A eller Champion RCJ 7Y (gab 0,5 mm)
Standard sværd	13 tommer / 33 cm
Anbefalede sværdlængder	13 til 18 tommer / 33 til 45 cm
Kædested	0,325 tomme / 8,25 mm
Drivledstykkelse	0,050 tomme / 1,3 mm
Drivhjulstype	Spur / 7 tænder
Brændstoftankvolumen	0,37 L
Kædeolietankvolumen	0,25 L
Oliepumpens flow (ved 9000 rpm)	13 ml/min
Vægt (uden sværd, kæde og med tomme tanke)	4,2 kg
Garanteret lydeffektniveau (LwA)	114 dB(A)
Ækvivalent lydtryksniveau ved øret	102 dB(A)
Ækvivalent vibrationsniveau (forreste håndtag)	2,5 m/s²
Ækvivalent vibrationsniveau (bageste håndtag)	3,2 m/s²
Brændstof	2-takts benzin-olieblanding (forhold 1:50 med Husqvarna olie, 1:33 med andre olier)
Sikkerhed	Kædebremse, beskyttelsesbøjle, gasspærre, kædefanger, højrehåndsbeskyttelse, antivibrationssystem
Rutinemæssig vedligeholdelse	Rensning af luftfilter, tændrør, kølesystem, smøring af nåleleje, slibning af kæde
Reservedele	Sværd, kæde, drivhjul, tændrør, luftfilter, lyddæmper, starter mv. fås hos autoriseret forhandler

Ofte stillede spørgsmål - 435e II HUSQVARNA

Hvilken brændstofblanding skal jeg bruge til Husqvarna 435e II motorsaven?

Brug en blanding af blyfri benzin (mindst oktantal 90) og to-takts olie. Med Husqvarna olie er forholdet 1:50 (2 %). Med andre olier, der opfylder JASO FB/ISO EGB standarder, er forholdet 1:33 (3 %). Bland altid i en ren beholder og forbered ikke mere end en måneds forbrug.

Hvordan starter jeg motorsaven 435e II kold?

Aktiver kædebremsen. Sæt chokeren ved at trække den røde kontakt op. Pump flere gange på brændstofpumpen (ca. 6 gange). Hold maskinen på jorden med højre fod i baghåndtaget. Træk langsomt i startrebets håndtag, indtil du mærker modstand, træk derefter kraftigt for at starte. Så snart motoren hakker, skub den røde kontakt ned (driftsposition). Fortsæt med at trække, indtil motoren starter helt.

Hvordan indstiller jeg kædespændingen på 435e II?

Løsn knappen ved at folde den ud. Drej knappen mod urets retning for at frigøre sværddækslet. Juster spændingen ved at dreje justeringshjulet nedad (+) for at øge eller opad (-) for at løsne. Kæden er korrekt spændt, når den ikke hænger under sværdet og stadig kan drejes manuelt. Spænd knappen i urets retning og fold den ned for at låse.

Hvad er de vigtigste sikkerhedsforanstaltninger ved brug af denne motorsav?

Bær altid hjelm med høreværn, beskyttelsesbriller eller visir, skæresikre handsker, skæresikre bukser og støvler med stålnæse og skridsikker sål. Før hver brug skal du kontrollere kædebremsen, gasspærren, nødstopknappen og sværdets og kædens tilstand. Arbejd aldrig alene uden mulighed for at tilkalde hjælp.

Hvordan vedligeholder jeg luftfilteret på 435e II?

Fjern luftfilterdækslet. Rens filteret ved at banke det eller med en børste. Til grundigere rengøring vask det i sæbevand og tør det helt. Udskift det, hvis det er beskadiget eller for snavset. Et rent filter sikrer god effekt og forhindrer for tidligt slid på motoren.

Hvad gør jeg, hvis motorsavens kæde ikke får nok olie?

Kontrollér, at smørekanalen i sværdet ikke er blokeret. Rens sværdets rille. Sørg for, at sværdets spids tandhjul roterer frit, og at smørehullet er rent. Kontrollér oliestanden i tanken. Hvis problemet fortsætter efter disse kontroller, kontakt et autoriseret værksted.

Hvordan sliber jeg kæden på Husqvarna 435e II?

Brug en rund fil med anbefalet diameter (3/16 tomme til H30 kæde) og en slibeskabelon. Fil fra indersiden til ydersiden af hver tand, overhold vinklerne: slibevinkel 85°, skærvinkel 30°. Alle tænder skal have samme højde. Hvis en tand er mindre end 4 mm, udskift kæden. Juster også spåndybden med en flad fil og skabelon.

Hvad er tegn på slid på sværdet?

Kontrollér for grater på ydersiderne af rillen (skal files). En unormalt slidt rille eller en ujævnt slidt spids indikerer, at sværdet skal udskiftes. Hvis der er dannet en fordybning ved spidsens radius, har kæden ikke været spændt nok. Vend sværdet dagligt for at fordele sliddet.

Hvordan aktiverer og tester jeg kædebremsen?

For at aktivere bremsen skal du skubbe beskyttelsesbøjlen fremad. For at teste, placer motorsaven på en stabil overflade, start den, og skub dit venstre håndled mod bøjlen ved fuld gas. Kæden skal stoppe øjeblikkeligt. Kontrollér også inertifunktionen ved at lade maskinen falde ned på en stub; bremsen skal udløses automatisk, når spidsen rammer.

Hvad er proceduren for nødstop?

For at stoppe motoren i nødstilfælde skal du trykke på start/stop-knappen. Knappen vender automatisk tilbage til driftsposition. For at undgå utilsigtet start skal du altid fjerne tændrørshætten, når maskinen ikke er under opsyn. Aktiver også kædebremsen for at låse kæden.

BRUGSANVISNING 435e II HUSQVARNA

Denna produit overensstämmer med gällande EG-direktiv.

Symboler på maskinen:

ADVARSEL! Motorsave kan vare farlige! Skodesløs eller forkert brug kan resultere i alvorlige skader aller medfrole dden for brugeren uller andre.

Laes brugsanvisingen omhyggeligt igennem og forsta indholdet, inden du bruger maskinen.

Brug altid:

Godkendt beskyttelseshjelm
Godkendt horeværn
- Beskyttelsessbriller aller ansigtsværn

Dette produit er i overensstemmelse med gaelende CE-direktiv.

Stojemissioner til omgivelsene i henhold til EF-direktiv. Maskinens emission fremgar af kapitlet Tekniske data og af en mærkat.

Tanding; choker: Sæt chokeren i chokerstilling. Stopkontakten indstilles herefter automatisk til startup.

Pafyldning af braendstof.

Kaedeoliepafyldning.

Braendstofpumper

Indstilling af oliepumperpe.

Kaedebremse, aktiveret (højre)
Kaedebremse,/DDke aktiveret (venstre)

Andre symboler/etiketter pa maskinen gelder specifikke krav for certificering pa visse markered.

Symboler i brugsanvisningen:

Kontrol og/eller vedligeholdelse skal udfores med slukket motor. BEMERK! Start/Stop-kontakten gár automatisk tilbage til koreposition. For at undgå utilsigtet start skal taendhaeten altid fjernes fra taendroret ved montering, kontrl og/ller vedligeholdelse.

Brug altid godkendte beskyttelseshandsker.

Regelmaessig rengoring kraves.

Visuel kontrl.

Beskyttelsesbriller erller ansigtsværn skal bruges.

Pafyldning af brændstof.

Oliepafyldning og justering af olietilforsel.

Kaebebremsen skal vare aktiveret, nar motorsaven startes.

ADVARSEL! Der kan opstå kast, hvis sværdspiden kommer i kontakt med genstande og forårsager en reaktion, sá svædet kastes opad og tilbage mod brugeren. Dette kan medføre alvorlig persorskade.

Indhold

SYMBOLFORKLARING

Symboler pà maskinen: 57

Symboler i brugsanvisingen: 57

INDHOLD

Indhold 58

INDLEDNING

Tilvorekunder! 59

HVAD ER HVAD?

Hvad er hvad pa motorsaven? 59

GENERELLE SIKKERHEDSINSTRUKTIONER

Forberedelser, inden en ny motorsav tages i brug 60

Vigtigt 60

Brug altid din sunde fornuft 61

Personlgt beskyttelseesudstyr 61

Maskinens sikkerhedsudstyr 61

Skareudstyr 63

MONTERING

Montering af svær od kæde 67

BRÄNDSTOFHÄNDTERING

Drivmadel 68

Tankning 69

Brændstofsikkerhed 69

START OG STOP

Start og stop 70

ARBEJDSTEKNIK

Fortheveranvendelse: 71

Generelle arbejdsinstruktioner 71

Kontrol, vedligeholdelse og service af motorsavens sikkerhedsudstyr 75

Lyddaemper 76

Startaggregat 76

Lufffilter 77

Taendrør 77

Smoring af nalelejer 77

Kolesystem 78

Centrifugalrensing "Air Injection" 78

Vinterbrug 78

Vedligeholdessesskema 79

TEKNISKE DATA

Tekniske data 80

Svær- og kædekombinationer 81

Slibeskalaer og slibning af savkade 81

EF-overensstemmelseserklaering 81

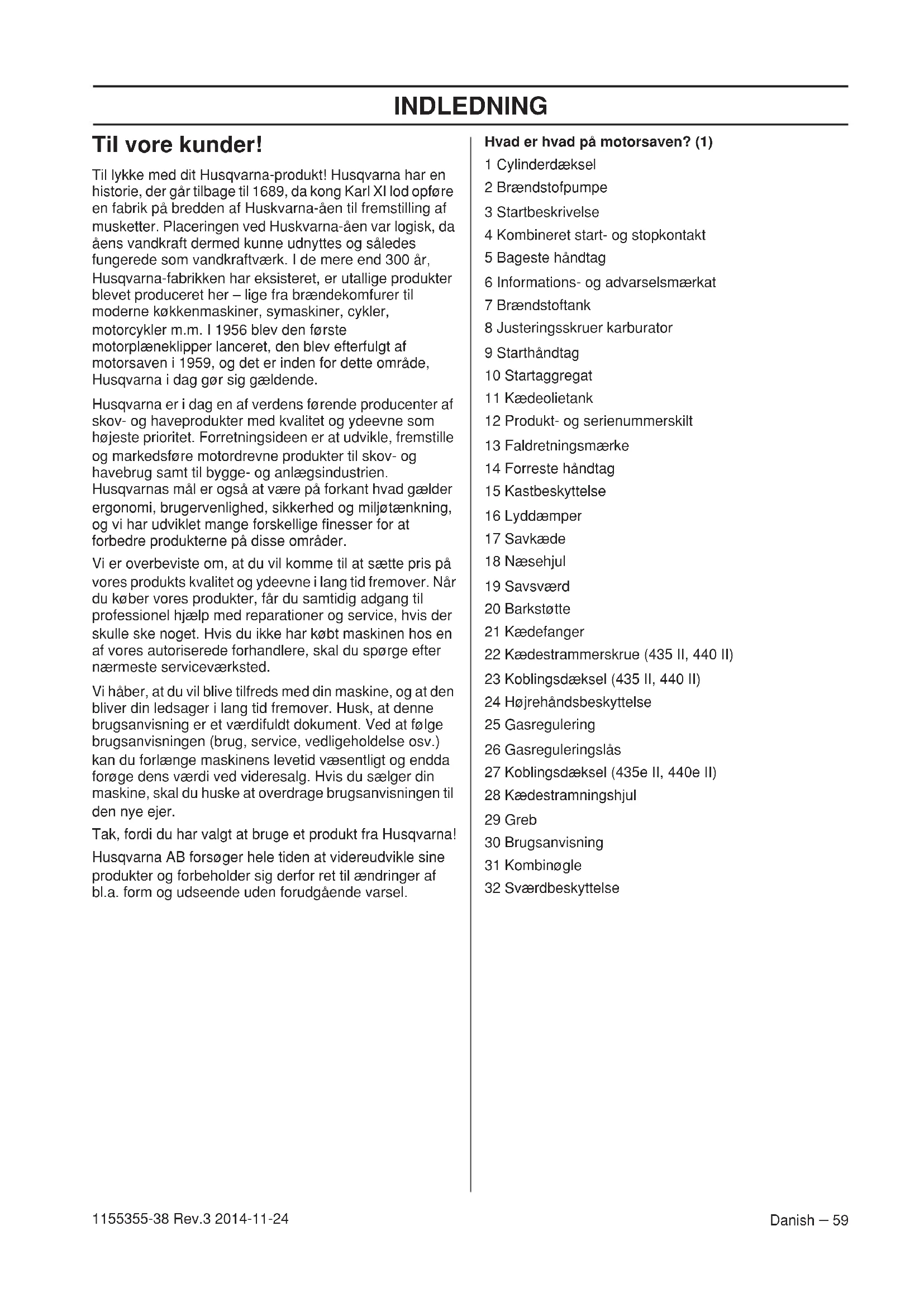

Til vore kunder!

Til lykke med dit Husqvarna-product! Husqvarna har en historie, der går tilbage til 1689, da kong Karl XI lod opføre en fabrik på bredden af Huskvarna-æn til fremstilling af musketter. Placeringen ved Huskvarna-æn var logisk, da æns vandkraft dermed kinne udnyttes og säledes fungerede som vandkraftværk. I de mere end 300 År, Husqvarna-fabrikken har eksisteret, er utalligeprodukter blevet produceret her - lige fra brændekomfurer til moderne køkkenmaskiner, symaskiner, cykler, motorcykler m.m. I 1956 brev den første motorplæneklipper lanceret, den brev afterfulgt af motorsaven i 1959, og det er inden for dette område, Husqvarna i dag gør sig gældende.

Husqvarna er i dag en af verdens forende producenter af skov- og haveprodukter med kvalitet og ydeevne som hjoeste prioritet. Forretningsideen er at udvikle, fremstille og markedsfere motordrevneprodukter til skov- og havebrug samt til bygge- og anlaegsinductrien. Husqvarnas mal er ogsa at vare pa forkant hvad gelder ergonomi, brugervinlighed, sikkerhed og miljøtaenkning, og vi har udviklet mange forskellige finesser for at forbidreprodukterne pa disse omrader.

Vi er overbeviste om, at du vilkommen til at sætte pris på vores produits kvalitet og ydeevne i lang tid fremover. Nár du køber voresprodukter, fár du samtidig adgang til professionnel hjælp med reparationer og service, hvis der skulle ske noget. Hvis du ikke har købt maskinen hos en af vores autoriserede forhandlere, skal du spurgefter nærmestre serviceværksted.

Vi haber, at du vil blive tilfreds med din maskine, og at den bliver din ledsager i lang tid fremover. Husk, at这几个 brugsanvisning er et værdifuldt dokument. Ved at følge brugsanvisningen (brug, service, vedligeholdelse osv.) kan du forlænde maskinens levetid væsentligt og endda foroge dens værdi ved videresalg. Hvis du sælger din maskine, skal du huske at overdrage brugsanvisningen til den nye ejer.

Tak, fordu har valgt at bruge et produit fra Husqvarna! Husqvarna AB forsogher hele tiden at videreudvikle sine produiter og forbeholder sig derfor ret til ændringer af bl.a. form og udseende eden forudgående varsel.

Hvad er hvad pa motorsaven? (1)

1 Cylinderdaksel
2 Brændstofpumper
3 Startbeskrivelse
4 Kombineret start- og stopkontakt
5 Bageste handtag
6 Informations- og advanselsmaerkat
7 Brændstoftank
8 Justeringsskruer karburator
9 Starthandtag
10 Startaggregat
11 Kaedeolietank
12 Produkt- og serienummerskitl
13 Faldretningsmaerke
14 Forreste handtag
15 Kastbeskytelse
16 Lyddaemper
17 Savkaede
18 Naesehjul
19 Savsvaerd
20 Barkstotte
21 Kaedefanger
22 Kaedestrammerskrue (435 II, 440 II)
23Koblingsdaksel (435 II, 440 II)
24 Hojrehandsbeskyttelese
25 Gasregulering
26 Gasreguleringslas
27Koblingsdaeksel (435e II, 440e II)
28 Kaedestramningshjul
29 Greb
30 Brugsanvisining
31 Kombingle
32 Svaerdbeskyttelse

Forberedelser, inden en ny motorsav tages i brug

• Laes brugsanvisingen omhyggeligt igennem.
  (1) - (117) henviser til illustrationer på side 2-6.
• Kontroller skareudstyrets montering og justering. Se instruktionerne i afsnittet Montering.
  Tank motorsaven op, og begynd. Se anvisningerne i afsnittene Brændstofhandtering og Start og stop.
• Brug ikke motorsaven, for en tilstrækkelig maengde kædesmørolie har næt savkæden. Se instruktionerne i afsnittet Skæreudstyr.
• Langvarig ekspondering for stoj kan medfrole permanente horeskader. Brug derfor altid godkendt horeværn.

ADVARSEL! Maskinens oprindelige udformning ma under ingen omstændigheder ændres.uden producentens samtykke. Brug altid originaltilbehør. Ikke- autoriserede ændringer og/eller ikke-godkendt tilbehør kan medføre alvorlige skader eller døden for brugeren erler andre.

ADVARSEL! En motorsav kan vare et farligt redskab, som kan forarsage alvorlige, ja endog livsfarlige skader, hvis den bruges forkert erler ufsigtigt. Det er meget vigtigt, at du laeser og forstar indholdet i donne brugsanvising.

ADVARSEL! Lyddæmperen indeholder kemikalier, som kan vare kræftfremkaldende. Undgå kontakt med disse elementer, hvis lyddæmperen bliver beskadiget.

ADVARSEL! Langvarig indanding af motorens udstodningsgas, kadeolietage og stov fra savspaner kan vare sundhedsskadelig.

ADVARSEL! Denne maskine skaber et elektromagnetisk felt under brug. Dette felt kan i nogle tilfælde påvirke aktive eller passive medicinske implantater. For at reducere risikoen for alvorlige aller dødbringende skader anbefaler vi, at personer med medicinske implantater kontakter deres læge og producenten af det medicinske implantat, før de tager maskinen i brug.

ADVARSEL! Tillad aldrig bo: n at anvende ellere i nrheden af maskinen. Da maskinen er forsynet med en stopkontakt med returfunktion og kan startes med lav hastighed og lille kraft pa starthandtaget, kan selv sma bo: n under visse omstendigheder tilfore den kraft, der er ndvendig for at starte maskinen. Dete kan indebare risiko for alvorlige personskader. Tag derfor tandhaeten af, nar maskinen icke er under opsyn.

Vigtigt

VIGTIGT!

Denne motorsav til skovbrug er beregnet til skovarbejde som f.eks. faeldning, afgrening og savning.

National lovgivning kan lægge begraensninger pa brugen af maskinen.

Brug kun det sværd/den savkaedekombination, der er anbefalet i afsnittet Tekniske data.

Brug aldrig maskinen, hvis du er traet, hvis du har drukket alkohol, eller hvis du tager medicin, som kan pavirke dit syn, dit overblick aller din kropskontrol.

Brug personligt beskyttelsesudstyr. Se instruktionerne i afsnittet "Personligt beskyttelsesudstyr".

Foretag aldrig ænderinger på maskinen, sö den ikke Laengere svarer til originaludforelsen, og undlad at bruge maskinen, hvis den ser ud til at ∀re blevet ændret af andre.

Brug aldrig en maskine, som er behaftet med fejl. Følg sikkerhedskontrol-, vedligeholdses- og serviceinstruktionere i/DDne brugsanvisning. Visse vedligeholdses- og serviceforanstaltninger ma kun udfores af erfarn og kvalificerede specialister. Se anvisingerne under overskriften Vedligeholdelse.

Brug aldrig andet tilbehør end det, som er anbefalet i dette brugsanvisning. Se instruktionerne i afsnittene Skæreudstyr og Tekniske data.

BEM/ERK! Anvend altid sikkerhedsbriller og ansigtsværn for at reducere risikoen for skader fra genstande, der slynges ud. En motorsav kan slynge genstande sasom savspaner, sma trastykker etc. ud med stor kraft. Dette kan medfore alvorlig skade, især pa ojnene.

ADVARSEL! At kore en motor i et lukket eller dareligt uduftet rum kan medfrole dden som folge af kvaelning ellkuliteforgiftning.

ADVARSEL! Forkert skareudstyr erler et forkert svard/en forkert kadekombination oger risikoen for kast! Brug kun det svard/den savkedekombination, der er anbefalet, og folg filningsanvisningerne. Se anvisningerne i afsnittet Tekniske data.

GENERELLE SIKKERHEDSINSTRUKTIONER

Brug altid din sunde fornuft (2)

Det er seks muligt at tage højde for alle de situationer, du kan tænkes atkommen ud for, nár du bruger en motorsav. Udvis derfor altid forsigtighed, og brug din sunde fornuft. Undgå situationer, som du ikke synes, du er tilstrækkeligt kvalificeret til. Hvis du stadig foler dig usikker med hensyn til fremgangsmåden, after at du har læstppe anvisninger, skal du kontakte en ekspert, før du fortssætter. Du er velkommen til at kontakte din forhandler ellr os, hvis du har sporgsmål til brugen af motorsaven. Vi star altid til disposition og giverGPCe råd, som kan hjælpè dig med at anvende motorsaven pa en bedre og mere sikker mäde. Du kan ogsa tage et kursus i brug af motorsav. Din forhandler, skovbrugsskolenEller det lokale bibliotek kan give dig yderligere oplysninger om tilgengelige kurser og kursusmaterialer. Der udføres lobende arbejde med henblick pa at forbredre design og teknik -forbedringer, som øger sikkerheden og effektiviteten. Besog din forhandler jævnligt for at se de nyheder, som du kan fä glæde af.

Personligt beskyttelsesudstyr

ADVARSEL! De flete ulykker med motorsave sker, när savkæden rammer brugeren. Ved enchver anvendelse af maskinen skal der bruges godkendt personligt beskyttelsesudstyr. Det personlige beskyttelsesudstyr udelukker ikke risikoen for skader, men det mindsker effekten af en skade ved en ulykke. Bed din forhandler om hjælp ved valg af udstyr.

Godkendt beskytteseshjelm
Horevaern
- Beskyttelsesbriller aller ansigtsværn
- Handsker med gennemsavningsbeskyttelse
- Bukser med gennemsavningsbeskyttelse
- Støvler med gennemsavningsbeskyttelse, stalæser og skridsikre saler
- Forbindingskasse skal alto findes i naerheden.
- Brandslukker og spade

VIGTIGT! Der kankommengnister ud af lyddaemperen, sværdet, kæden og andre kilder. Hav altid værktj til brandslukning inden for rækkevidde, nár du bruger saver. Pá den mäde er du med til at forebygge skovbrand.

Maskinens sikkerhedsudstyr

I dette afsnit kan du laje om maskinens sikkerhedsdele og deres fonction. Du kan finde oplynsinger om kontrol og vedligeholdelse i afsnittet Kontrol, vedligeholdelse og service af motorsavens sikkerhedsudstyr. Se anvisningerne i afsnittet Hvad er hvad? for at se, hvor disse dele sidder pa din maskine.

Maskinens levetid kan forkortes, og risikoen for ulykker kan oges, hvis maskinen ikke vedligeholdes korrekt, og hvis service og/eller reparation ikke udføres fagligt korrekt. Hvis du har brug for yderligere oplysninger, kan du kontakte nærmeste serviceværksted.

ADVARSEL! Brug aldrig en maskine med defekt sikkerhedsudstyr.
Sikkerhedsudstyret skal kontrolleres og vedligeholds. Se anvisningerne i afsnittet Kontrol, vedligeholdse og service af motorsavens sikkerhedsudstyr. Hvis maskinen ikke klarer alle kontroller, skal du kontakte serviceværkstedet for at få den repareret.

Kædebremse med kastbeskyttelse

Motorsaven er forsynet med en kædebremse, der er konstrueret til at standse savkæden i tilfælde af kast. En kædebremse reducerer risikoen for ulykker, men det er kun dig som bruger, der kan forbhindre dem. (3)

Vær forsigtig ved anvendelse, og sorg for, at sværdets kastrisikoomrade aldrigkommen i kontakt med et objekt. (4)

• Kaedebremsen (A) aktiveres enten manuelt (med venstre hand) aller ved hjælp af træghedsfunktionen. (5)
  Kastbeskyttelsen (B) aktiveres, när den fores fremad. (5)
  Denne bevægelse aktiverer en fjederspændt mekanisme, som spænder bremsbandet (C) rundt om motorens kædedrivsystem (D) (koblingstromlen). (6)
  Kastbeskyttelsen er ikke kun konstrueret med henblick på en aktivering af kædebremsen. En,anden meget vigtig Funktion er, at den reducerer risikoen for, at venstre hand skal ramme savkæden, hvis man mister grebet om det forreste handtag.
• Kädebremsen skal vare aktiveret, nár motorsaven startes, sä kæden ikke roterer. (55)
• Brug kædebremsen som 'parkeringsbremse', Near du starter saven eller flytter den over kortere afstand, sa der ikke opstå urlykker, hvor brugeren og omgivelsene kankommen i kontakt med savkæden, mens den kører. Efterlad ikke motorsaven i taend tilstand med kædebremsen aktiveret i laengere tid. Motorsaven kan blive meget varm.
• Kædebremsen frikobles ved, at kastbeskyttelsen mærket "PULL BACK TO RESET" fores bagud mod det forreste handtag.
• Kast kan vare lynhurtige og meget voldsomme. De fleste kast er sma og resulterer ikke altid i, at kædebremsen aktiveres. Ved sadanne kast gælder det om at holde motorsaven i et fast greb og ikke slippe det.
• Om kædebremsen aktiveres manuelt aller via traeghedsfunktionen, bestemmes af, hvor voldsomt kastet er, samt hvor motorsaven befinder sig i forhold til det objekt, sværdet skastrisikoomrade er kommet i kontakt med.

Ved voldsomme kast og i tilfælde, hvor sværdet kasterisikoomrade befinder sig sa langt vaek fra brugeren som muligt, aktiveres kædebremsen af via kædebremsens modvægt (traeghed) i kastretningen. (7)

Ved mindre voldsomme kast ell er i arbejdssituationer, hvor kastrisikoomraretbefinder sig naermere brugeren, aktiveres kaedebremsen manuelt via venstre hand.

• Nár motorsaven er i fældestilling, er venstre hand anbragt, SSE du ikke kan aktivere kædebremsen manuelt. Nár du bruger dette greb, dvs. nár venstre hand er placeret, SSE den ikke kan påvirke kastebeskyttelsens bevægelse, kan kædebremsen kun aktiveres via træghedsfunktionen. (8)

Vil min hand alto aktivere kædebremsen i tilfæle de af kast?

Nej. Der kræves en vis kraft for at føre kastbeskyttelsen fremad. Hvis din hand kun lige rør er ved kastbeskyttelsen eller glider hen over den, er det muligvis ikke tilstrækkeligt til at udlose kædebremsen. Du skal altid holde godt fast om motorsavens handtag, nar du arbejder. Hvis du gør det og oplever et kast, slipper du muligvis aldrig harenden om det forreste handtag og aktiverer dermed ikke kædebremsen, Eller øgså aktiveres kædebremsen Forst, nar saven har kort rundt et stykke tid. I en sadan situation kan det forekomme, at kædebremsen ikke kan stoppe kæden, for den rammer dig.

Der forekomm ergs visse arbejdstillinger, som g,r, at din hand icke kan na kastbeskyttelsen og dermed aktivere kedebremsen, for eksempel narr saven holdes i faeldestilling.

Vil træghedsaktiveringen af kædebremsen altid forekomme, hvis der indtræder et kast?

Nej. For det feste skal bremsen fungere. Det er let at teste bremsen; se anvisningerne under afsnittet Kontrol, vedligeholdelse og service af motorsavens sikkerhedsudstyr. Vi anbefaler, at du gør dette, for du begynder haver arbejdspogave. For det andet skal kastet�� tilstrækkeligt kraftigt til at aktivere kædebremsen. Hvis kædebremsen er for folsom, aktiveres den konstant, hvillet besværer arbejdet.

Beskytter kædebremsen mig konstant mod skader i tilfælde af kast?

Nej. For det feste skal bremsen fungere for at give den tilsgtebe beskyttelse. For det andet skal bremsen aktiveres som beskrevet ovenfor, sa savkaeden standses i tilfaelde af kast. For det tredje kan kaedebremsen aktiveres, men hvis svædet befinder sig for tæt på dig, kan det forekomme, at bremsen ikke tager farten auf kæden og standser den, før motorsaven rammer dig.

Det er kun dig, der kan eliminere kast og tilsvarende risici ved at anvende en korrekt arbejdsteknik.

Gasreguleringslås

Gasreguleringlåsen er beregnet til at forhindre ufrivillig aktivering af gasreguleringen. Nár du trykker låsen (A) ned i handtaget (= nár du holder om handtaget), frigøres gasreguleringen (B). Nár du slipper grebet om handtaget, stilles bade gasreguleringen og gasreguleringlåsen tilbage til deres udgangspositioner. I udgangspositionen lases gasreguleringen automatisk i tomgang. (9)

Kaedefanger

Kaedefangeren er konstrueret til at opfange en afhoppet aller knækket kæde. Disse haendelser undgas i de feste tilfaelde ved en korrekt kædespaending (se instruktionerne i afsnittet Montering) samt en korrekt vedligeholdelse og service af sværd og kæde (se instruktionerne i afsnittet Generelle arbejdsinstruktioner). (10)

Hojrehandsbeskyttelse

Hojrehandsbeskyttelsen skal ud over at beskytte handen ved et kædeafhop, ellr nár en kæde knækker, sorge for at grene ellr kviste ikke pavirker grebet om det bageste handtag. (11)

Vibrationsdampningsssystem

Din maskine er udstyret med et vibrationsdæmpningssystem, som er konstrueret med henblick på at give en sa vibrationsfri og behagelig brug som muligt.

Maskinens vibrationsdempningssystem reducerer overforslen af vibrationemellem motorenheden/ skareudstyret og maskinens handtagsenhed.

Motorsavens krop, inklusive skareudstyr, hanger i handtagsenheden via de sakaldte vibrations-daempningselementer.

Savning i en hard traesort (de fleste Iovtrae) giver flere vibrationer end savning i en blod traesort (de fleste naletrae). Savning med slovt ellr forkert skareudstyr (forkert type ellr forkert filt) oger vibrationsniveauaut.

ADVARSEL! Overekspondering af vibrationer kan medfore kredslobsforstyrelser erler skader pa nervesystemet hos personer med kredslobsforstyrelser. Hvis du oplever fysiske symptomer, som kan relateres til overekspondering af vibrationer, skal du straks soge lage. Som eksempler pa sadanne symptomer kan naevnes folelselsloshed, mangel pa folesans, 'kildren', 'stikken', smerte, manglende ell er reduceret styrke, forandringer i hudens farve ell er i dens overflade. Disse symptomer opleves almindeligvis i fingre, hender ell handled. Symptomerne kan forværres i koldt vejr.

Stopkontakt

Stopkontakten skal bruges til at slukke for motoren. (12)

GENERELLE SIKKERHEDSINSTRUKTIONER

Lyddaemper

Lyddæmperen er konstrueret med henblick på at give et sá lavt lydniveau som muligt saml lede motorens udstødningsgasser æk fra brugeren.

ADVARSEL! Motorens udstødningsgasser er varme og kan indeholde gnister, som kan forårsage brand. Start derfor aldrig maskinen indendørs eller iærheden af brandfarligt materiale!

I omrader med varmt og tort klima kan risikoen for antændelse af brandbart materiale vare overhængende. Disse omrader kan vare reguleret ved lov med krav om, at lyddæmperen skal vare forsynet med godkendt gnistfangernet. (13)

Ved montering af nettet skal du vare opmaerksom pa, at nettet er skudt ind i korrekt position. Anvend eventuelt kombinationsnoglen til at skyde nettet ind ell er Iosne det.

BEMERK! Lyddemperen bliver meget varm bade under og after brug. Dette gelder ogsa ved korsel i tomgang. Vær opmaerksom pa brandfaren, specielt ved handtering i nærheden af brandfarlige emner og/eller gasser.

ADVARSEL! Brug aldrig en motorsav Eden lyddæmper eller med defekt lyddæmper. En defekt lyddæmper kan forøge lydniveauet og brandrisikoen markant. Hav altid brandslukningsudstyr inden for rækkevidde. Brug aldrig en motorsav Eden gnistfangernet eller med defekt gnistfangernet, hvis gnistfangernet er pabudt i dit arbejdsområde.

Skareudstyr

Dette afsnit behandler, hvordan du med korrekt vedligeholdelse og ved brug af korrekt type skareudstyr:

• Reducerer maskinens kasttilbogelighed.
• Reducerer forekomsten af savkaedeafhop samt savkaedebrud.
• Bevarer en optimal skarphed.
• Oger skareudstyrets levetid.
• Forebygger foroge se af vibrationsniveaulet.

Grundregler

• Brug kun det skareudstyr vi anbefaler! Se anvisningerne i afsnittet Tekniske data.
• Hold savkaedens skaretender godt og korrekt filede! Følg vores instruktioner, og brug anbefalet fileholder. En forkert filt eller beskadiget savkaede ogger risikoen for ulykker.

• Hold korrekt rytterhjde! Følg vores instruktioner, og brug det anbefalede ryttermål. Hvis ryttermålet er for stort, øges risikoen for kast!

• Hold kæden stram! En utilstrækeligt strammet kæde oger risikoen for kædeafhop og oger slitagen pa sveerd, savkæde og savkædedrivhjul.

• Hold skareudstyret velsmurt og korrekt vedligeholdt! En utilstraekelig smoring af savkaeden oger risikoen for savkaedebrud og oger slitagen pa svaerd, savkaede og savkaedrivhjul.

Kastreducerende skareudstyr

ADVARSEL! Forkert skareudstyr aller et forkert svard/en forkert kadekombination oger risikoen for kast! Brug kun det svard/den savkedekombination, der er anbefalet, og flog filningsanvisningerne. Se anvisningerne i afsnittet Tekniske data.

Kast kan kun undgås ved, at du som bruger passer på, at sværdet kastrisikoområde aldrigkommen i kontakt med et objekt.

Ved at bruge skareudstyr med en "indbygget" kastreduction og ved at file og veglighelode savkaeden korrekt, kan effekten af et kast reduceres.

Sværd

Jo mindre naeseradius, desto minre kastrisiko.

Savkaede

En savkæde er opbygget af et antal forskellige led, som fas bade i standard og i kastreduceret udførelse.

VIGTIG! Ingen savkaeder eliminerer risikoen for kast.

ADVARSEL! Enhver beroring af en roterende savkede kan forarsage meget alvorlige skader.

Nogle udtryk, som specifierer svard og savkaede

For at bevare alle sikkerhedsdele pa skereudstyret bcr du udskiffe slidte og defekte svard- og kadekombinationer med et svard og en kede, som Husqvarna anbefaler. Se anvisningerne under afsnittet Tekniske data for at f yderligere oplysninger om de svard- og kadekombinationer, vi anbefaler.

Sværd

• Laengde (tommer/cm)
• Antal taender i naesehjulet (T).
• Savkaededeling (=pitch) (tommer). Svardets og motorsavens kaededivhjul skal vare tilpasset afstanden mellem drivleddene. (14)
• Antal drivled (stk.). Hver sværdaengde giver i combination med savkaededelingen og antallet af taender i naesehjulet et bestemnt antal drivled.
• Svaerdsporsbredde (tommer/mm). Sværdsporets bredde skal vare tilpasset savkaedens drivledsbredde.
• Savkaedeoliehul og hul til kædestrammertap. Sværdet skal vare tilpasset motorsavens konstruktion. (15)

Savkaede

• Savkaededeling (=pitch) (tommer) (14)
• Drivledsbredde (mm/tommer) (16)
• Antal drivled (stk.) (17)

Filning og justering af ryttermål pa savkæde

Generelt angäende filming af en skæretand

• Sav aldrig med en slov savkaede. Tegt na en slov savkaede er, at du er ndt til at trykke skareudstyret ned gennem traeet, og at traespanerne er meget sma. En meget slov savkaede giver slet ingen traespaner. Det eneste resultat bliver savsmuld.
• En skarp savkaede aeder sig selv gennem traet og giver træspaner, som er store og lange.
  Den savende del af en savkade kaldes et skareled og bestar af en skaretand (A) og en rytter (B). Hojdeaftstanden mellem disse bestemmer skaredyben. (18)

Ved filming af en skæretand er der fire mal at tage hensyn til

1 Filevinkel (19)
2 Stottevinkel (20)
3 Filestilling (21)
4 Rundfilsdiameter

Det er meget svært at file en savkæde korrekt ut den hjælpemidler. Derfor anbefaler vi, at du bruger vores fileholder. Den sikrer, at savkæden files, sa den giver optimal kastreduktion og skærekapacitet. (22)

Se anvisningerne i afsnittet Tekniske data for at fa oplysninger om, hvilke data der gaelder ved filning af din motorsavs savkaede.

ADVARSEL! Folgende fejl ved filingen oger savkaedens kasttilbogelighed i betydelig grad.

Filning af skaretand

Til filning af skæretand kræves en rundfil og en fileholder. Se i afsnittet Tekniske data for at fø oplysninger om, hvilken rundfilsdiameter og hvilken fileholder der anbefales til din motorsavs savkæde.

• Kontroller, at savkaeden er stram. Enutilstraekkelig stramning medforer, at savkaeden bliver ustabil i sideled, hvilket gør en korrekt filning svær.
• Fil altid fra skæretandens inderside og udad. Tryk ikke hardt på filen på returtrækket. Fil altid taenderne på den ene side først, og vend derefter motorsaven, og fil den,anden sides taender.
• Fil pa en sādan mäde, at alle tænder bliver lige lange. Nár der kun er 4 mm (5/32") tilbage af skæretandens længde, er savkaeden slidt ned og skal smides væk. (23)

Generelt angäende justering af ryttermäl

• Ved filming af skæretanden mindskes rytterhøjden (=skæredybden). For at bevare en maksimal skærekapacitet skal ryttermålet sænkes til anbefaletiveau. Se anvisningerne i afsnittet Tekniske data for at fá oplyninger om, hvor stort ryttermålet skal vare på din motorsavs savkæde. (24)

ADVARSEL! Hvis ryttermalet er for stort, oges savkaedens kasttilbogelighed!

Justering af ryttermal

• Nár ryttermålet justeres, skal skæretænderne vare nyfilede. Vi anbefaler, at ryttermålet justeres after hver tredje savkædefilning. BEMAERK! Denne anbefaling forudsætter, at skæretændernes længde ikke er blevet fillet unnormalt ned.
• Ved justering af rytterhøjden kræves en fladfil og et ryttermål. Vi anbefaler, at du anvender vores slibeskala, SSE du er sikker pa at få de korrekte ryttermål og den rigtige vinkel pa rytteren.
• Læg slíbeskalaen over savkæden. Du kan finde yderligere oplysninger om brug af slíbeskalaen pa pakken. Læg fladfilen over den overskydende del af rytteren, og fil overskuddet æk. Rytterhøjden er korrekt,ningar icke foles nogen modstand,ningar filen trækkes over slíbeskalaen. (25)

Stramning af savkaeden

ADVARSEL! En utilisestrækkeligt strammet savkæde kan resultere i savkædeafhop, hvilket kan forårsage alvorlige, ja endog livsfarlige persorskader.

Jo mere du bruger en savkæde,arto længere bliver den. Det er vigtigt, at man justerer skæreudstyret i takt med donne forandring.

Savkaedestramningen skal kontrolleres after hver tankning. BEMAERK! En ny savkaede kraver en indkoringsperiode, hvor man skal kontrollere savkaedestramningen oftere.

Generelt gælder det, at man skal stramme savkaeden sá meget som muligt, men ikke mere end, at den let kan trækkes rundt med handen. (26)

GENERELLE SIKKERHEDSINSTRUKTIONER

435 II, 440 II

• Løsn den sværdmøtrik, som lasekoblingsdaekslet/ kædebremsen. Brug kombinøglen. Spænd derefter sværdmøtrikken med handkraft, saHardt du kan. (27)
• Loft saverdspidsen op, og stram savkaeden ved at spende savkadestrammerskruen ved hjelp af kombinglagen. Stram savkaeden, indtil den ikke laengere haenger slapt ned på sværdets underside. (28)
• Brug kombinoglen, og spænd sværdmøtrikken, samtidig med at du holder sværdspidsen op. Kontroller, at savkæden let kan trækkes rundt ved handkraft, og at den ikke hænger ned på sværdets underside. (29)

Pá vores motorsavsmodeller er savkaedestrammerskruen placeret forskellige steder. Se anvisningerne i afsnittet Hvad er hvad? for at f oplysninger om, hvor den sidder pa din model.

435e II, 440e II

• Udlos grebet ved at folde det ud. (30)
  Drej grebet mod uret for at Iosne afskaermningen over sværdet. (31)
• Juster kædesspændingen ved at dreje hjulet ned (+) for strammere spænding og op (-) for løsere spænding. (32)
  Stram sverdkoblingen ved at dreje grebet med uret. (33)
• Fold grebet tilbage for at lase stramningen. (34)

Smoring af skareudstyr

ADVARSEL! Utilstrækkelig smoring af skareudstyret kan resultere i savkædebrud, hvilket kan medfrole alvorlige, ja endog livsfarlige persorskader.

Savkadeolie

En savkaedeolie skal have en god vedhaefting til savkaeden samt en god flydeevne, uanset om det er varm sommer eller kold vinter.

Som motorsavsproducent har vi udviklet en optimal savkædeolie, som i kraft af dens vegetabilske basis desuden er biologisk nedbrydelig. Vi anbefaler, at du bruger vores olie for at opn à en maksimal levetid bade for savkæden og for miljoet. Hvis du ikke kan fá fat i vores savkædeolie, anbefales almindelig savkædeolie.

Brug aldrig spildolie! Den er skadelig bade for dig, maskinen og miljøet.

VIGTIG! Hvis du anvender vegetabilsk savkaedeolie, skal du afmontere og rengore svardbeskyttelsen og savkaeden inden langtidsopbevaring. I modsat fald er der risiko for, at savkaedeolien oxiderer, sa savkaeden bliver slov, og svardets naesehjul gartegt.

Pafyldning af savkadeolie

• Alle vores motorsavsmodeller har automatisk savkaedesm.org. En del af modellerne kan ogsa fas med justerbar olietilforsel.
• Savkaedeolietanken og brændstoftanken er dimensionerede, sä brændstoffet slipper op før savkaedeolien.

Denne sikkerhedsfunktion forudsætter dog, at man bruger korrekt savkædeolie (en for tynd og letflydende olie tømmer savkædeolietanken, inden brændstoff slipper op), at man følger vores anbefalede karburatorindstilling (en for 'sparsom' indstilling bevirker, at brændstoff varer længere end savkædeolien), smt at man følger vores anbefalinger vedrørende skæreudstyr (et for langt sværd kræver mere kædeolie).

Kontrol af savkaedesmoring

Ret sværdspiden mod et fast, lyst objekt i en afstand af ca. 20 cm (8 tommer). After 1 minuts kørsel pa 3/4 gas skal man kinne se et tydeligt oliespor pa det lyse objekt.

Hvis savkaedesm.orgen ikke fungerer:

• Kontroller, at sværdets savkædeoliekanal er aben. Rens den om nødvendigt. (35)
• Kontroller, atsvaerdsporeterrent. Rens det om nadvendigt.(36)
• Kontroller, at sværdets naesehjul gár let, og at naesehjulets smørehul er abent. Rens og smør om nødvdigt. (37)

Hvis savkædesmøringen ikke fungerer, after at ovennævnte kontroller og tilhorende foranstaltninger er gennemfør, skal du kontakte dit serviceværksted.

Kaededrivhjul

Koblingsstrom er forsynet med et af følgende kædedrivhjul:

A Spur-drivhjul (kaededrivhjulet er fastloddet pa tromlen)
B Rim-drivhjul (udskifeltigt) (38)

Kontroller regelmæssigt slitageniveaet for kædedrivhjulet. Udskift det, hvis det er unormalt slidt. Kædedrivhjulet skal udskiftes ved hv er savkaedeudskifting.

GENERELLE SIKKERHEDSINSTRUKTIONER

Smoring af nalelejer

Begge typ er kaedrivhjul er forsynet med et naleleje ved den udgaende aktel, som skal smores regelmessigt (1 gang pr. uge). BEMAERK! Brug lejefedt af god kvalitet aller motorolie.

Se instruktionerne i afsnittet "Vedligeholdelse, Smoring af nalelejer".

Slitagekontrol af skareudstyr

Kassér savkaeden, hvis den viser et aller flere af ovenstaende tegn.

Vi anbefaler, at du bruger en ny savkaede til at male, hvorsljdin savkaede er.

Fil pa en sādan mäde, at alle tænder bliver lige lange. När der kun er 4 mm (5/32") tilbage af skæretandens længde, er savkæden slidt ned og skal smides vaek. (23)

Sværd

Kontroller regelmaessigt:

Hvis der dannes ujaenvheder pa svardbommenes ydre sider. File vaek om nadvendigt.
Hvis sværdsporet er unnormal slidt. Sværdet udskiftes om nødvendigt.
Hvis sværdnæsen er unormalt eller ujævnt slidt. Hvis der er dannet en "fordybning", hvor sværdnæsens radius slutter på sværdets underside, har du kørt med utilstrækkeligt opstrammet savkaede.
For at opná en maksimal levetid bør sværdet vendes regelmaessigt.

ADVARSEL! De feste ulykker med motorsave sker, nar savkaeden rammer brugeren.

Brug personligt beskyttelsessudstyr. Se instruktionerne i afsnittet "Personligt beskyttelsessudstyr".

Undga at udfrole opgaver, som du ikke føler dig tilstrækkeligt kvalificeret til. Se instruktionerne i afsnittene Personligt beskyttelseesudstyr, Kastforebyggende foranstaltninger, Skareudstyr og Generelle arbejdsinstruktioner.

Undgå situationer, hvor der foreligger kastrisiko. Se instruktionerne i afsnittet Maskinens sikkerhedsudstyr.

Brug anbefalet skareudsty, og kontroller dets tilstand. Se instruktionerne i afsnittet Generelle arbejdsinstruktioner.

Kontroller Funktionen af motorsavens sikkerhedsdetaljer. Se instruktionerne i afsnittel Generelle arbejdsinstruktioner og Generelle sikkerhedsinstruktioner.

MONTERING

Montering af svær od kæde

ADVARSEL! Ved al handtering af kaden skal der bruges handsker.

435 II, 440 II

• Kontroller, at kædebremsen ikke er i udløst stilling ved at fore kædebremsens kastbeskyttelse mod den forreste handtagsbøjle. (39)
• Skru sværdmøtrikken af, og fjern koblingsdaekslet (kaedbremsen). Fjern transportbeskyttelsen (A). (40)
• Monté sværdet over sværdbolten. Placér sværdet i bageste stilling. Placér kæden over kædedrivhjulet og i sværdsporet. Begynd pa sværdets overside. (41)
• Kontroller, at aeggen pa skareleddene er peger fremad pa svardets overside.
  Monter koblingskappen og sorg for, at kedespaendetappen passer i svardets udtag. Kontroller, at kedens drivled passer pa kedeadrivhjulet, og at keden ligger rigtigt i sverdsporet. Spend svardmotrikken med fingrene.
• Spænd kaeden ved at bruge kombinglen til at skrue kædestrammerskruen med uret. Kaeden skal strammes til, sa den ikke haenger slapt ned pa sværdets underside. (42)
  Kæden er korrekt spændt, nar den ikke hænger løst på sværdets underside og stadig kan trækkes rundt ved handkraft. Spænd sværdmøtrikken fast med kombinoglen, samtidig med at sværdspidsen holdes op. (43)
• På en ny kæde skal kædestramningen kontrolleres ofte, indtil kæden er kør til. Kontroller kædestramningen regelmæssigt. Korrekt kæde betyder god skærekapacitet og lang levetid. (44)

435e II, 440e II

• Kontroller, at kædebremsen ikke er i udløst stilling ved atøre kædebremsens kastbeskyttelse mod den forreste handtagsbojle. (45)
  Løsn kædespaenderhjulet, og fjern koblingsdækslet (kædebremsen). Fjern transportbeskytteren. (A) (46)
• Monté sværdet over sværd boltene. Placér sværdet i dets bagerste stilling. Placér kæden over kædedrivhjulet og i sværdsporet. Begynd pa sværdets overside. (41)
• Kontroller, at aeggen på skareleddene er peger fremad på sværdets overside.
• Monter koblingskappen og sorg for, at kædespændetappen passer i sværdets udtag. Kontroller, at kædens drivled passer pa kædedrivhjulet, og at kæden ligger rigtigt i sværdsporet.

Stram kaeden ved at dreje hjulet ned (+) .Kaeden skal strammes, indtil den ikke svinger ud fra undersiden af sværdet. (32)
Kaden er korrekt strammet, nar den ikke svinger ud fra undersiden af sværdet, men stadig kan drejes frit manuelt. Hold sværdspidsen opad, og stram sværdkoblingen ved at dreje grebet med uret. (33)
- På en ny kæde skal kædestramningen kontrolleres oft, indtil kæden er kørt til. Kontroler kædestramningen regelmæssigt. Korrekt kæde betyder god skærekapacitet og lang levetid. (44)

Montering af barkstotte

Kontakt naermeste serviceværksted for at f monteret en barkstotte. (47)

BRÄENDSTOFHÄNDTERING

Drivmiddel

Bemærk! Maskinen er forsynet med en totaktsmotor og skal altid anvendes med en blanding af benzin og totaktsolie. Det er vigtigt, at du naje aflmer den oliemengde, der skal blandes, for at sikre et korrekt blandingsforhold. Ved blanding af sma brændstofmengder pavirker selv sma unogagtigheder i oliemengden blandingsforholdet kraftigt.

ADVARSEL! Sorg for god luftventilation ved al brandstofhandtering.

Benzin

• Brug blyfri ellber blyholdig kvalitetsbenzin.
• Det lavest anbefalede oktal er oktan 90 (RON). Hvis motoren kores på benzin med et lavere oktal end oktan 90, kan der forekomme banking. Dette medforer en højere motortemperatur og en oget lejebelastning, som kan forårsage alvorlige motorhaverier.
• Ved arbejde med kontinuerigt hje omdrejningstal (f.eks. ved kvistning) anbefales højere oktantal.

Miljobrændstof

HUSQVARNA anbefaler drug af miljotilpasset benzin (sakaldt alkyleret brændstof), enten Aspen forblandet totaksbenzin erer miljobenzin til fireaktsmotorer blandet med totaksolie i henhold til nedenstaende. Bemærk, at du kan anvende karburatorindstellingen i forbindelse med udskiftning af brændstof (se anvisningerne i afsnittet Karburator).

Ethanolbrændstof

HUSQVARNA anbefaler commerciert tilgaengeligt brandstof med et ethanolindhold pa maks. 10%

Indkoring

Korsel ved alt for hoj hastighed i laengere perioder ad gangen skal undgas i lobet af de feste 10 driftstimer.

Totaktsolie

• For at opnà det bedste resultat og en optimal Funktion skal HUSQVARNAS totaktsolie, som er specielt udviklet til vores luftafkølede totaksmotorer, anvendes.
• Brug aldrig totaktsolie beregnet til vandafkolede udenbordsmotorer, sakaldt outboardolie (kaldes TCW).
• Brug aldrig olie beregnet til firetaktsmotorer.
• En lav oliekvalitet aller en for fed olie/ brandstofblanding kan forværre katalysatorens Funktion og reducere dens levetid.

Blandingsforhold

1:50 (2%) med HUSQVARNA totaktsolie.

1:33 (3 %) med andre olier, der er beregnet til luftafkoledetotakstsmotorer i klasserne JASO FB/ISO EGB.

Benzin, liter Totakts	ole, liter
	2% (1:50)	3% (1:33)
5 0,10 0,15
10 0,20 0,30
15 0,30 0,45
20 0,40 0,60

Blanding

• Bland altid benzin og olie i en ren beholder, der er godkendt til benzin.
• Begynd altid med at hælde halvdelen af benzinen i. Hæld derefter al olien i. Bland (ryst) brandstofblandingen. Hæld den resterende maengde benzin i.
• Bland (ryst) brændstofblandingen omhyggeligt, inden maskinens brændstoftank fyldes.
• Bland ikke brændstof til mere end maks. 1 maneds behov.
• Hvis maskinen ikke bruges iLAGERE tid, skal brandstoftanken tommas og rengores.

Kaedeolie

• Til smoring anbefales en speciel olie (kaedesmorelie) med god vedhaeftningsvene. (48)
• Brug aldrig spildolie. Dette medfroer skader pa oliepumpen, sværdet og kaeden.
• Det er vigtigt at bruge korrekt olietype i forhold til lufttemperaturen (passende viskositet).
• Lufttemperaturer under 0^ C gør en del olier trægt flydende. Dette kan give overbelastning af oliepumpen med skader på Pumpedele til følge.
• Kontakt dit serviceværksted ved valg af kædesmøreolie.

BRÄENDSTOFHÄNDTERING

Tankning

ADVARSEL! Følgende sikkerhedsforskrifter mindsker risikoen for brand:

Ryg ikke, og anbring aldrig varme genstande iærheden af brandstoffet.

Stands motoren, og lad den afkole nogle minutter for tankning.

Abn tankdakslet langsomt ved brandostofpafyldning, sa et eventuelt overtryk langsomt forsvinder.

Spand tankdakslet omhyggeligt after tankning.

Flyt altid maskinen væk fra tankningsstedet og -kilden, inden den startes.

Tør rent rundt om tankdakslet. Rens brændstof- og kædeolietanken regelmæssigt. Brændstofffilteret skal udskiftes mindst en gang árligt. Forureninger i tankene forarsager driftsforstyrelser. Sørg for, at brændstoffet er godt blandet ved at ryste beholderen, inden tanken fyldes. Kædeolie- og benzintankens volumen er tilpasset after hinanden. Fyd derfor altid kædeolie- og brændstoffanken op samtidigt. (48)

ADVARSEL! Brændstof og<brbrændstofdampe er meget brandfarlige.
Vær forsigtig ved handtering af<brbrændstof og kædeolie. Tænk på brand-, eksplosions- og indändningsrisici.

Afmontering af tankdæksel og kædeoliedæksel

Tryk ned pa det riflede omrade af vippehandtaget, og loft det til lodret position. (49)
Losn daekslet ved at dreje det mod uret. (50)
Fjern daekslet. (51)

Påsætning af tankdæksel og kædeoliedæksel

Isaat daekslet med vippehandtaget i lodret position. (52)
- Spænd daekslet forsvarligt ved at dreje det med uret. (53)
Klapvippehandtagetned.54

VIGTIGT! Udskift aldtd daeksler, der er beskadigede.

Brændstofsikkerhed

• Fydld aldrig brændstof pa maskinen, nár motoren kører.
  Sarg for god ventilation ved tankning og blanding af brandstof (benzin og totaksolie).
• Flyt maskinen mindst 3 m vaek fra tankningsstedet, inden du starter.
• Start aldrig maskinen:

1 Hvis du har spildt brændstof eller kædeolie pa maskinen. After alt det spildte brændstof, og lad benziresterne fordampe.
2 Hvis du har spildt brændstof pa dig selv eller dit toj, skift toj. Vask de legemsdele, som har vær et i kontakt med brændstoffet. Brug vand og sæbe.
3 Hvis maskinen lækker brændstof. Kontrollere regelmaessigt for lækage fra tankdæksel og brændstofslanger.

ADVARSEL! Anvend aldrig en maskine med synlige skader pa tendrorshaeten og tendkablet. Der er risiko for gnistdannelse, der kan forarsage brand.

Opbevar motorsaven og brændstoffet, sa en eventuel lækage og eventuelle dampe ikke risikerer atkommen iærheden af gnister og aben ild. F.eks. elmaskiner,elmotorer, elkontakter/afbrydere, varmeapparater eller lignende.
- Ved opbevaring af brændstof skal saerligt egnede og godkendte beholderde bruges.
- Ved længere tids opbevaring og transport af motorsaven skal brændstof- og savkædeolietankene tommas. Sporg pa den nærmeste benzinstation, hvad du skal gore med overskydende brændstof og savkædeolie.
- Skæredstyrets transportbeskyttelse skal altid vare monteret under transport og opbevaring af maskinen, sá du ikkekommen til at røre ved den skarpe kæde ved et uheld. Ogsa en kæde, der ilke er i bevægelse, kan forårsage alvorlige skader på brugeren aller andre personer, somkommen i kontakt med den.
- Tag taendhaeten at taendroret. Aktiver kaedebremsen.
- Fastgør maskinen under transport.

Langtidsopbevaring

Tøm brændstof- og olietankene pa et sted med god udluftning. Opbevar brændstoffet i godkendte dunke pa en sikker mæde. Monter sværdbeskyttelsen. Rengør maskinen. Se anvisingerne i afsnittet Vedligeholdelsesskema.

Sorg for, at maskinen er ordentligt rengjort, og at der er udfort fuldstændig service, inden langtdsopbevaring.

Start og stop

ADVARSEL! Inden start skal du vare opmærksom pa ffolgende:

Kædebremsen skal vare aktiveret, nar motorsaven startes, sa kæden ikke roterer og forårsager skade.

Start ikke motorsaven,.uden atsværd, kæde og alle dæksler er monteret korrekt. Koblingen kan i modsat fald løsne sig og forårsage personskader.

Placér maskinen pa et stabilt underlag.
Sorg for, at du star stabilt, og at kaeden\ ikke kan gribe fat i noget.

Sorg for, at ingen uvedkommende opholder sig inden for arbejdso MRdet.

Vikl aldrig startsnoren rundt om handen.

Start

Kædebremsen skal vare aktiveret, narr motorsaven startes. Aktivér bremsen ved at fere kastbeskyttelsen fremad. (55)

Kold motor

Startposition, 1: Sæt start/stop-kontakten i choke-position ved at trække den røde regulator ud og op. (56)

Brændstofpumpe (2): Tryk flere gange pa brændstofpumpens gummiblaere, indtil blaeren fyldes med braendstof (mindst 6 gange). Det er ikke ndvendigt at fylde blaeren helt. (56)

Grib om det forreste handtag med venstre hand. Saet hore fod pa underdelen af de bageste handtag og pres motorsaven ned mod jorden. (57)

Trak i starthandtaget, 3:Trak i starthandtaget med hojre hand, og trak startsnoren langsomt ud, indtil der mærkes en modstand (starthagerne griber fat), og foretag derefter nogle hurtige og kraftige ryk, indtil motoren starter.

Tryk chokerregulatoren, 4: Så snart motoren starter, hvilket kan høres ved en "puff"-lyd, skal det rode chokerhandtag trykkes ned.

Trak i starthandtaget (5): Bliv ved med at trække kraftigt i startsnoren, indtil motoren starter.

Varmotor

Startposition, 1: Korrekt choker/startgasindstilling ved varmstart opnas ved indledningsvist at flytte chokerhandtaget ved at trække det rode handtag udad - opad. (56)

Brændstofpumpe (2): Tryk flere gange pa brændstofpumpens gummiblaere, indtil blaeren fyldes med brændstof (mindst 6 gange). Det er ikke ndvendigt at fylde blaeren helt. (56)

Tryk chokerregulatoren, 3: Herved deaktiveres chokeren, der/DDe er ncvdendig ved start af en varm motorsav. Bevgelsen af start/stop-kontakten vil imidertid have aktiveret hj tomgang, hvorved varmstart bliver lettere.

Træk i starthandtaget, 4: Grib om det forreste handtag med venstre hand. Sæt højre fod pa underdelen af de bageste handtag og pres motorsaven ned mod jorden. (57)

Træk i starthandtaget med højre.Hand, og træk startsnoren langsomt ud, indtil der mærkes en modstand (starthagerne griber fat), og foretag derefter nogle hurtige og kraftige ryk, indtil motoren starter.

Da kædebremsen stadig er slæt til, skal motorens omdrejningstal hurtigst muligt brings ned på tomgang, hvilket opnås ved at koble gasspærren ud. Udkobling sker ved at give lidt gas på gastriggeren. Derved undgår du unødig slitage på kobling, koblingstromle og fremseband. Lad maskinen køre i tomgang nogle sekunder, før du giver fuld gas.

På savens bagkant (A) vindes en forenklet startbeskrivelse med billeder, som beskriver de forskellige trin. (57)

BEMAERK! Træk ikke startsnoren welt ud, og slip heller ikke starthändtaget fra udstrakt stilling. Dette kan give skader på maskinen.

Bemark! Sæt kædebremsen tilbage ved at fore kastbeskyttelsen mod handtagsbøjlen. Motorsaven er dermed klart til brug.

ADVARSEL! Langvarig indanding af motorens udstødningsgas, kædeolietåge og støv fra savspaner kan+vare sundhedsskadelig.

• Start aldrig motorsaven,.uden at sværd, savkæde og alle daeksler er monteret korrekt. Se instruktionerne i afsnittet Montering. Hvis sværd og kæde ikke er monteret på motorsaven, kan koblingen lønses og forårsage alvorlige skader.
  Kaedebremsen skal vare aktiveret, nar motorsaven startes. Se anvisningerne i afsnittet Start og stop. Dropstart aldrig motorsaven. Denne metode er meget farlig, fordit det er let at miste kontrollen over motorsaven. (55)
• Start aldrig maskinen indendors. Vær bevidst om faren ved indanding af motorens udstødningsgasser.
• Hold øje med omgivelsene, og kontroller, at der ikke er nogen risiko for, at mennesker eller dyr kankommen ikontakt med skærudstyret.
• Hold altid fast om motorsaven med begge hænder. Hold højreændpà det bagestehandtag og venstre handpà det forrestehandtag. Alle brugere,ba de højre- og venstrehändede,skal bruge dette handgreb.Hold godt fast om motorsaven,sa tommelfingrene og de Øvige fingre griber om handtaget pà motorsaven.

Stop

BEM/ERK! Start/Stop-kontakten gå automatisk tilbage til koreposition. For at undgå utilsigtet start skal tændhaeten altid fjernes fra tændrøret, narraskinen ikke er under opsyn. (60)

1 Kontroller, at kaedebremsen fungerer ordentlich og er intakt.
2 Kontroller, at bageste hajrehandsbeskyttelse ikke er beskadiget.
3 Kontroller, at gasreguleringslåsen fungerer ordentlich og er intakt.
4 Kontroller, at stopknappen fungerer korrekt og er intakt.
5 Kontroller, at alle handtag er fri for olie.
6 Kontroller, at vibrationsdæmpningsssystemet fungerer og er intakt.
7 Kontroller, at lyddaemperen sidder godt fast og er intakt.
8 Kontroller, at alle motorsavens detaljer er fastspændte, og at de ikke er beskadigede eller mangler.
9 Kontroller, at kædefangeren er på plads og er intakt.

10 Kontroller kædespaendingen.

Generelle arbejdsinstruktioner

VIGTIGT!

Dette afsnit behandler grundlaeggende sikkerhedsregler for arbejde med motorsave. Informationen kan aldrig erstatte den kundskab, en faguddannet bruger har i form af uddannelse og practisk erfaring. Nar du kommt ud for en situation, som du er usikker pa, skal du sporge en ekspert til rads. Henvend dig i din motorsavsforretning, pa dit servicevarksted ell er til en erfaren motorsavsbruger. Undgå at udfore opgaver, som du/DDke foler dig tilstrækkeligt kvalificeret til!

Inden motorsaven tages i brug, skal du forstå, hvad et kast er for noget, og hvordan det kan undgås. Se instruktionerne i afsnittet Kastforebyggende foranstaltninger.

Inden motorsaven tages i brug, skal du forstå forskellen mellem at save med sværdets underside og dets overside. Se anvisningerne i afsnittene Kastforebyggende foranstaltninger og Maskinens sikkerhedsudstyr.

• Brug personligt beskyttelsesesudstyr. Se instruktionerne i afsnittet "Personligt beskyttelsesesudstyr".

Grundlæggende sikkerhedsregler

1 Hold oje med omgivelserne:
- For at du kan vare sikker pa, at hverken mennesker, dyr ell er andet kan pavirke din kontrol over maskinen.
- For at forbindre, at førnævnte ikke risikerer atkommen i Kontakt med savkaeden eller blive ramt af et faldende tra og dervedkommen til skade.

BEM/ERK! Følg ovennaevnte punkter, men brug aldrig en motorsav, hvis det ikke er muligt at tilkalde hjælp i tilfaelde af en ulykke.
2 Undga anvendelse i darligt vejr. F.eks. i tae tage, kraftig regn, hard vind og kraftig kulde osv. At arbejde

1155355-38 Rev.3 2014-11-24

i darligt vejr er traettende og kan skabe farlige situationer, f.eks. ved glat underlag, pavirkning af traeets faldretning m.m.

3 Vær yderst forsigtig ved aftavning af smågrene, og undgå at save i buske (= mange smågrene samtidigt). Smågrene kan after aftavning sætte sig fast i savkæden, slynges mod dig og forårsage alvorlig personskade.
4 Sorg for, at du kan gå og stå sikkert. Kig after eventuelle forhindringer ved en uventet retræte (rodder, sten, grene, huller, grfter osv.). Vær meget forsigtig ved arbejde i skranende terræn.
5 Vær yderst forsigtig ved savning i træer, som ligger i spænd. Et spændt træ kan after gennemsavning svippe tilbage til sin normale stilling. Hvis du placerer dig forkert, og lægger savsnittet forkert, kan det betyde, at træet rammer dig eller maskinen, SSE du mister kontrollen. Begge omstændigheder kan forårsage alvorlig personskade.

6 Ved kortere transporter skal savkaeden lases med kaedebremsen, og motoren slukkes. Bær motorsaven med sværd og savkaede bagudvendt. Ved laengere transporter skal sværdbeskyttelsen bruges.
7 Nár du anbringer motorsaven på jorden, skal du lase savkaeden med kædebremsen og holde øje med maskinen. Ved laengere tids 'opbevaring' skal motoren slukkes.

ADVARSEL! Nogle gange sætter spaner sig fast i koblingsdækslet, sa kæden klemmes fast. Stands altid motoren ved rengøring.

Grundregler

1 Ved at forsta, hvad et kast kan medfore, og hvordan det opstar, kan du reducere ell er eliminere overraskelsesmomentet. Overraskelsen oger ulykkesrisikoen. De feste kast er sma, men en del er lynhurtige og meget volsomme.
2 Hold altid motorsaven i et fast greb med hore hand pa det bageste handtag og venstre hand pa det forreste handtag. Tommelfingrene og de andre fingre skal omslutte handtagene. Alle brugere - uanset om man er venstre- eller horehandet - skal bruge dette greb. Ved at anvende dette greb kan du bedst reducere effekten af et kast og samtidigt bevare kontrollen over motorsaven. Slip icke handtagene!
3 De feste kastulykker sker ved kvistning. Sorg derfor for, at du star stabilt, og at ingen genstande pa jorden kan fa dig til at snuble aller miste balancen.

Ved uagtsomhed kan svardets kastrisikoomrade utilsigtet ramme en gren, et nærliggende træ aller noget andet og fremkalde et kast.

Sorg for at have god kontrl over arbejdsemnet. Hvis de emner, du saver, er sma og lette, kan de gafast i

Danish - 71

savkaeden og slynges mod dig. Selvom dette ikke i sig selv behover at[vare farligt, kan du blive overrasket og miste kontrollen over saven. Sav aldrig stablede pinde ell er grene uten at skille dem ad. Sav kun en pind ell ergren ad gangen.Fjern de afsavede stykker,sa arbejdsomradet forbliver sikkert.(62)

4 Brug aldrig motorsaven over skulderhjde, og undgå at save med sværdspidsen. Brug aldrig motorsaven kun med en hand. (63)

5 For at have fuld kontrl over din motorsav skal du sta stabilt. Arbejd aldrig staende pa en stige, oppe i et trae, ellr nár du ikke star pa et stabilt underlag. (64)
6 Sav med hoj kaehehastighed, dvs. med fuld gas.
7 Vær yderst forsigtig, nár du saver med sværdets overside, dvs. nár du saver fra saveobjektets underside. Dette kaldes at save med skubbende savkæde. Savkæden skubber da motorsaven bagud mod brugeren. Hvis savkæden klemmes fast, kan motorsaven kastes bagud mod dig. (65)
8 Hvis brugeren ikke holder imod motorsavens kraft, er der risiko for, at motorsaven slár sá langt bagud, at sværdets kastrisikoområde er den eneste kontakt med træet, hvilket medfær til et kast. (66)

At save med sværdets underside, dvs. save fra objektets overside og ned, kaldes at save med trækkende savkæde. Da trækkes motorsaven mod træet og motorsavskroppens forskant bliver en naturlig stotte mod stammen. Savning med trækkende savkæde giver brugeren bedre kontrol over motorsaven, og man ved, hvor sværdets kastrisikoomrade befinder sig. (67)

9 Følg file- og vedligeholdelsesesinstruktionerne for sværd og savkæde. Ved udskiftning af sværd og savkæde på kun de af os anbefalede kombinationer benyttes. Se instruktionerne i afsnittet Skæreudstyr og i afsnittet Tekniske data.

Grundlaeggende saveteknik

ADVARSEL! Anvend aldrig en motorsav ved at holde den i en hand. Du kan ici handtere motorsaven sikkert med en hand. Hav alto et fast, sikkert greb om handtagene med begge hander.

Generelt

• Brug altid fuld gas ved al savning!
  Lad motoren gå ned på tomgangsomdrejninger after hvert savsnit (laengere tid med fulde omdrejninger,.uden at motoren belastes, dvs..uden den modstand, som motoren arbejder med via savkæden ved savning, kan give alvorlige motorskader).
• At save oppefra og ned = At save med "trækkende" savkaede.
• At save nedefra og op = At save med "skubbende" savkaede.

Savning med "skubbende" savkade medforer en oget kastrisiko. Se instruktionerne i afsnittet Kastforebyggende foranstaltninger.

Betegnelser

Spaltning = När det objekt, som du skal kappe, braekkes af, inden gennemsavningen er færdig.

Inden hver kapning er der fem meget vigtige faktorer at tage hensyn til:

1 Skaereudstyret ma违法犯罪 fast i savsnittet. (68)
2 Savobjektet ma ikke spaltes. (69)
3 Savkaeden ma ikke slå ned i jorden aller andet under og after gennemsavningen. (70)
4 Foreligger der kastrisiko? (4)
5 Kan terrænet og omgivelsenres udseende pávirke, hvor stabilt og sikkert du kan g' og sta?

At savkæden klemmes fast, eller at savobjektet spaltes skyldes to faktorer: Hvilken stotte savobjektet har for og under kapning, og om objektet er i spænd.

Fornævnte uønskede foreteelser kan i de fleste tilfælde undgås ved at udføre kapningen i to trin, bade fra over- og undersiden. Det gælder om at neutralisere saveobjektets "vilje" til at klemme savkæden fast eller til at spaltes.

VIGTIG! Hvis savkæden bliver klemt fast i savsnittet, skal motoren standses! Prøv ikke at rykke motorsaven Iøs. Hvis du gør det, kan dukommen til skade pa savkæden, nar motorsaven pludselig Iøns. Brug en Iøftestang til at fæ motorsaven fri.

Folgende punkter er en teoretisk gennemgang af, hvordan man handterer de mest almindelige situationer, som en motorsavsbruger kankommen ud for.

Kvistning

Ved kvistning af tykkere grene skal man ffolge de samme principper som ved kapning.

Afkap besværlige grene stykke for stykke. (71)

Kapning

ADVARSEL! Forsog aldrig at save pinde,\ nár de er stablede eller ligger tæt\ sammen. Sádanne fremgangsmåder\ forøger risikoen for kast markant,\ hvorved der kan opsta alvorlig eller\ livstruende skade.

Hvis du har en stabel pinde, skal hver enkelt af de pinde, du vil save, fjernes fra stablen, placeres pa en savbuk og saves for sig.

Fjern de afsavede pinde fra arbejdso MRdet. Hvis du lader dem ligge i arbejdso MRdet, forger du bade risikoen for kast og for at miste balancen, nar du arbejder. (72)

Stammen ligger pa jorden. Der er ingen risiko for fastklemning af savkaeden ellr spaltning af savobjekt.

Der er dog stor risiko for, at savkaeden rammer jorden after gennemsavning. (73)

Sav oppefra og ned gennem hele stammen. Vær forsigtig ved slutningen af savsnittet for at undga at savkaeden rammer jorden. Behold fuld gas, men vaer forberedt pa det, der kan ske. (74)

Hvis det er muligt (= kan stammen drejes?), bo r savsnittet afsluttes 2/3 ned i stammen.

Drej stammen, sa den resterende 1/3 kan afsluttes oppefra. (75)

Stammen har stotte i den ene ende. Stor risiko for spaltnig. (76)

Begynd med at save nedefra og op (ca. 1/3 af stammens diameter).

Aflut oppefra, sa savsporene modes. (77)

Stammen har stotte i begge ender. Stor risiko for fastklemning af savkaeden. (78)

Begynd med at save oppefra (ca. 1/3 af stammens diameter).

Aflut savningen nedefra, sa savsporene modes. (79)

VIGTIGT! Det kræver stor erfaring at fælde et træ. En uerfaren motorsavsbruger skal ikke fælde traær. Undgå at udføre opgaver, som du ikke er tilstrækkelig kvalificerer til!

Sikkerhedsafstand

Sikkerhedsafstanden mellem det træ, der skal fældes, og denærmeste arbejdsplads skal vare 2 1/2 trælaengde. Sorg for, at der/DDkebefinder sig nogen inden for denne "risikozone" for og under faeldning. (80)

Faldretning

Hensigten ved træfældning er at placere treaet pa en sádan mäde, at den afterfolgende kvistning samt afkapning af stammen kan udfores i sa "enkelt" terræn som muligt. Man skal kinne gå og stå sikkert.

Nár du har besluttet, i hvilken retning du vil fælde traet,
skal du vurdere, hvad træets naturlige faldretning er.

• Haeldning
  Krogethed
  Vindretning
• Koncentration af grene
  Eventuel snetyngde
• Forhindringer i nærheden af treaet: f.eks. andre traeer, kraftkabler, veje og bygninger.
  Kig after skader og radi stammen, da det oger risikoen for, at taeet knakker og begynder at falde, nar du icke regner med det.

After denne vurdering kan man vaere tvunget til at lade traeet falde i sin naturlige faldretning, da det er umuligt ellr for farligt at placere det i den retning, man havde planlagt fra begyndelsen.

En,anden vigtig faktor,som ikke pávirker faldretningen, men har med din personlige sikkerhed at gore,er at kontrollere,at træet ikke har nogle beskadigede eller "dode"grene,som kan falde ned og skade dig under fældningsarbejdet.

Forst og fremmest skal det undgås, at det faldende træ sætter sig fast i et andet. At tage et fastfældet træ ned er meget farligt og er forbundet med meget stor ulykkesrisiko. Še instruktionerne i afsnittet Handtering af et mislykkefaldningsforsg. (81)

VIGTIGT! Ved kritiske faeldningsmomenter bør horevaernet faeldes op, sa snart savningen er ophort, sa lyde og adversellssignaler kan hores.

Underkvistning og retrætevej

Afgren stammen op til skulderhøjde. Det er sikrest at arbejde oppefra og ned og at have stammen mellem dig og motorsaven. (82)

Ryd undervegetationen rundt om treaet, og vær opmaerkoms pa eventuelle forhindringer (sten, grene, huller osv.), sa du fär en let fremkommelig retraetevej, narn treaet begynder at falde. Retraetevejen bor ligge ca. 135^ skrät tilbage fra treaets planlagte faldretning. (83)

1 Risikoomrade
2 Retrautevej
3 Faldretning

Faeldning

ADVARSEL! Vi frarader utilstrakkeligt kvalificerede brugere at faelde et træ med en sværld年龄段, som er kortere end stammediameteren!

Faelndingen udfores med tre savsnit. Forst laves retningssnittet, som bestar af et oversnit og et undersnit, og derefter afluttes faelndingen med faeldesnittet. Ved korrekt placering af disse savsnit, kan man styre faldretningen meget præcist.

Retningssnit

Ved udsavning af retningssnittet beynder man med oversnittet. Sigt after savens faldretningsmærke (1) mod et mal længere fremme i terrænet, hvor træet skal falde (2). Stå til højre for træet bag saven, og sav med trækkende savkæde.

Sav derefter underschnitt, sa det afsluttes præcis, hvornoverschnittet slutter. (84)

Retningssnitdybden skal vare 1/4 af stammens diameter, og vinklen mellem over- og undersnit skal vare mindst 45^

De to snit moedes i den sakaldte retningssnitlinje. Retningssnitlinjen skal ligge praecist horisontalt og samtidig danne en ret vinkel (90^) i forhold til den valgte faldretning. (85)

Fældesnit

Fældesnittet saves fra den,anden side af treaet og skal ligge absolut horisontalt. Stå pa venstre side af treaet og sav med trækkende savkæde.

Placér faeldesnittet ca. 3-5 cm (1,5-2 tomer) over retningssnittets horisontalplan. (86)

Placer barkstøtten (hvis den er monteret) bag brudpunktet. Sav med fuld gas, og før savkaeden/sværdet langsom ind i træet. Vær opmaerk som pa, om træet bevaeger sig i modsat retning i forhold til den valgte faldretning. Sæt en fældekile i ell er brækjern i fældesnittet, sa snart snitdybden tillader det.

Faeldesnittel skal afsluttes parallelt med retningssnitlinjen, sa afstanden mellem de to er mindst 1/ 10 af stammens diameter. Den ici gennemsavede del af stammen kaldes brudpunktet.

Brudpunktet fungerer som et hagensel, som styrer retningen af det faldende trea. (87)

Al kontrol over traëets faldretning mistes, hvis brudpunktet er for lille ell er gennemsavet, eller hvis retningssnit og faeldesnit er forkert placeret. (88)

När fældesnittet og retningssnittet er færdigsavet, skal træet begynde at falde af sig selv eller ved hjælp af fældekilen aller braekjernet. (89)

Vi anbefaler at bruge en sværdlaengde, som er længere end træets diameter, sa fælde- og retningssnit kan udfores med et sakaldt 'enkelt savsnit'. Se anvisningerne i afsnittet Tekniske data for at fø oplysninger om, hvilke sværdlaengder der anbefales til din motorsavsmodel.

Der findes metoder til faeldning af traeer med en stammediameter, der er storre end svardlaengden. Disse metoder medforer en meget stor risiko for, at svardets kastrisikoomrade kommer i naerheden af et objekt. (4)

Handtering af et mislykkef faelningsforsog

Nedtagning af et "fastfaeldet tra"

At tage et fastfaeldet træ ned er meget farligt og er forbundet med meget stor ulykkesrisiko.

Forsøg aldrig at save det fældede træ ned.

Undga at arbejde inden for risikoomradet af det haengende og naesten faldede tra. (90)

Den sikreste metode er at bruge et spil.

• Traktormonteret
• Baerbar

Savning i traer og grene, som befinder sig i spænd

Forberedelser: Bedom, i hvilken retning spendingen er rettet, somt hvor den har sit brudpunkt (dvs. det sted, hvor den ville braekke over, hvis den blev spendt endnu mere). (91)

Afgør, hvordan du pa den sikreste Mode kan frigore spændingen, og om du kan klare det. Ved saerligt komplicerede situationer er den eneste sikre metode welt at undlade at bruge motorsaven og i stedet bruge et spel.

Generelt gelder:

Placér dig, sa du ikke risikerer at blive ramt af traet / grene, nár spændingen udloses. (92)

Lav et aller flere savsnit pa ererheden af brudpunktet. Sav sa dybt ind og med sa mange snit, som der kræves, for at spændingen i træet/grenen skal

udles sa meget, at traet "braekker af" ved brudpunktet. (93)

Sav aldrig helt igennem et objekt, der er i spænd!

Hvis du skal save igennem treaet/grenen, skal du lave to eller tre snit med en afstand pa 3 cm og en dybde pa 3-5 cm. (94)

Fortsaet med at save dybere, indtil spændingen i craet/ grenen fjernes. (95)

Sav træet/grenen fra den modsatte side, nár spændingen er fjernet.

ADVARSEL! Kast kan vare lynhurtige, pludselige og voldsomme og kan kaste motorsav, svard og savkade mod brugeren. Er savkaden i bevageelse, när og hvis den rammer brugen, kan der opsta meget alvorlige, ja endog livsfarlige personskader. Det er ndvendigt at forsta, hvad der forarsager kast, og at de kan undgås ved forsigtighed og korrekt arbejdsteknik.

Hvaderkast?

Kast er betegnelsen på en pludselig reaktion, hvor motorsav og sværd kastes fra et objekt, som er kommet i kontakt med sværdspidsens overste kvadrant, det sakaldte kastrisikoomrade. (66)

Kast slar altid i sværd planets retning. Det mest almindelige er, at motorsav og sværd kastes opad og bagud mod brugeren. Dog forekommer der andre kastretninger afhængigt af, hvor motorsaven befandt sig i det øjeblik, sværdets kasrisikoomrade var i kontakt med et objekt. (7)

Kast kan kun ske, nar sværdets kastrisikoomrade..., kommer i kontakt med et objekt. (4)

Kvistning

ADVARSEL! De fleste kastulykker sker ved afgrening. Anvend aldrig sværdet i kastrisikoområdet. Vær yderst forsigtig, og undgå, at sværdspidsenkommen i kontakt med pinden samt andre grene og genstande. Vær yderst forsigtig ved savning af grene, som befinder sig i spænd. De kan fjedre tilbage mod dig og resultere i, at du mister kontrollen, SSE der opstár skade.

Sorg for, at du kan gà og sta sikkert! Arbejd fra venstre side af stammen. Arbejd sà tæt ved motorsaven som muligt for at fá den bedste kontrl. Nár det er muligt, skal du lade savens vægt hvile pa stammen.

Flyt dig kun, nár du har stammen mellem dig og motorsaven.

Kapning af stammen til tommstertokke

Se instruktionerne i afsnittet Grundlaeggende saveteknik.

Generelt

Brugeren ma kun udfore den form for vedligeholdelsesg og servicearbejde, der beskrives i donne brugsanvisning. Mere omfattende arbejde skal udfores af et autoriseret servicevarksted.

Karburatorjustering

Dit Husqvarna-product er konstrueret og fremstillet i henhold til specifikationer, som reducerer de skadelige udstødningsgasser.

Funktion

• Via gasreguleringen styrer karburatoren motorens omdrejningstal. I karburatoren blandes luft/brændstof. Denne luft/brændstofblanding er justerbar. For at udnytte maskinens maksimale effekt, skal justeringen vare correkt.
• T-skruen regulerer gasreguleringens stilling ved tomgang. Skrues T-skruen med uret fas et hjere tomgangsomdrejningstal, og skrues den mod uret fas lavere tomgangsomdrejningstal.

Grundindstilling og tinkoring

Ved tikkaring pa fabrikken foretages en grundindstilling af karburatoren. Finjustering skal udfores af en fagmand.

Anbefalet omdrejningstali tomgang: Se kapitlet Tekniske data.

Finjustering af tomgang T

Indstilling af tomgang gores med skruen, der er afmærket T. Hvis justering er nodvendig, skrues tomgangsskruen T ind (med uret) med motoren i gang, indtil kaeden begynder at rotere. Skru derefter ud (mod uret) ingen, indtil kaeden star stille. Korrekt indstillet tomgangsomdrejningstal er, nar motoren arbejder jævnt i alle positioner med god marginal til det omdrejningstal, hvor kaeden begynder at rotere.

ADVARSEL! Hvis tomgangsomdrejningstallet ikke kan justeres, SSEKAEN STAR STILL, SKAL DU kontakte servicevarkstedet. Brug ikke motorsaven, for den er korrekt indstillet eller repareret.

Korrekt justeret karburator

En korrekt justeret karburator bevirker, at maskinen acelererer ut den toven, og at maskinen "bobler" noget ved fuld gas. Desuden ma kaden ikke rotere ved tomgang. Et for magert indstillet L-mundstykke kan give startproblemer og darelig acceleration. Et for magert indstillet H-mundstykke giver maskinen en lavere effekt = "mindre kraft", darelig acceleration og/eller motorskade.

Kontrol, vedligeholdelse og service af motorsavens sikkerhedsudstyr

Bemærk! Al service og alle reparationer af maskinen kræver specialuddannelse. Dette gælder især maskinens sikkerhedsudstyr. Hvis maskinen ikke klaren nogen af følgende kontROLLER, anbefaler vi, at du kontakter dit serviceværksted.

Kaebebremse med kastbeskyttelse

Kontrol af bremsbebandsslitage

Rens kædebremsen og koblingstromlen for spaner, harpiks og snavs. Snavs og slitage pāvirker bremsefungkctionen. (96)

Kontroller regelmæssigt, at der er mindst 0,6 mm af bromsebandets tykkelse tilbage på det mest slidte sted.

Kontrol af kastbeskyttelse

Kontrol af traeghedsfunktionen

Sluk motoren, og hold motorsaven over en stub aller over et andet stabilt underlag. Slip det forreste handtag, og lad motorsaven falde ned af sig selv mod stubben, mens det bageste handtag drejer rundt. (97)

Nár sværdspiden rammer stubben, skal bremsen udloses. (98)

Kontrol af bremsevirkning

Anbring motorsaven på et stabilt underlag, og start den. Sørg for, at savkæden ikke kankommen i kontakt med jorden eller noget andet. Se anvisningerne under overskriften Start og stop. (99)

Hold motorsaven i et fast greb med tommelfingre og fingre rundt om handtagene.

Giv fuld gas, og aktiver kædebremsen ved at dreje venstre handled mod kastbeskyttelsen. Slip/DDe det forreste handtag. Kæden skal stoppe øjeblikeligt. (58)

Gasreguleringslås

• Kontroller, at gasreguleringen er LAST i tomgangsstilling, nar gasreguleringslasen befinder sig i udgangsstilling. (100)
  Tryk gasreguleringslasen ind, og kontroller, at den vender tilbage til udgangsstillingen, när den slippes. (101)
• Kontroller, at gasreguleringen og gasreguleringslasen gär let, og at returfjedersystemet fungerer. (102)
• Start motorsaven, og giv fuld gas. Slip gasreguleringen, og kontrollér, at kæden standser, og at den bliver stænde stille. Hvis kæden roterer med gasreguleringen i tomgangsstilling skal karburatorens tomgangsjustering kontrolleres.

Kaedefanger

Kontroller, at kædefangeren er intakt, og at den er fastmonteret på motorsavens krop. (103)

Hojrehandsbeskyttelse

Kontroller, at højrehandsbeskyttelsen er intakt og.udensynlige defekter, f.eks. materialerevner. (11)

Vibrationsdaempningssystem

Kontroller regelmaessigt

vibrationsdampningselementerne for materialerevner og deformationer Kontroller, at vibrationsdampningselementerne er fast forankrede mellem henholdsvis motorenhed og handtagsenhed. (104)

Stopkontakt

Start motoren, og kontroller, at motoren slukkes, nar stopkontakten sættes i stopposition. (59)

BEM/ERK! Start/Stop-kontakten gár automatisk tilbage til koreposition. For at undgå utilsigtet start skal tændhaeten altid fjernes fra tændrøret ved montering, kontrol og/eller vedligeholdelse.

Lyddæmpper

Kontroller regelmæssigt, at lyddæmperen sidder fast in maskinen. (105)

Visse lyddaempere er udstyret med et specielt gnistfangernet. Hvis din maskine er udstyret med en sadan lyddaemper, bor nettet rengores en gang om ugen. Dette gores bedst med en stalborste. Et tilstoppet net medforer, at motoren korer varm med alvorlig motorskade til ffolge.

Bemørk! Ved eventuelle skader på nettet skal dette udskiftes. Ved et tilstoppet net overopvarmes maskinen med skader på cylinder og stempel til ffolge. Brug aldrig maskinen med en lyddæmpper, der er i)darlig stand. Brug aldrig en lyddæmpper uten eller med defekt gnistfangernet. (13)

Lyddæmperen er beregnet til at dæmpe lydniveauet og til at lede udstødningsgasserne væk fra brugeren.

Udstodningsgasserne er varme og kan indeholde gnister, som kan forarsage brand, hvis udstodningsgasserne rettes mod et tort og brændbart materiaie.

Startaggregat

ADVARSEL! Returfjederen ligger i spændt stilling i startaggregathuset og kan ved uagtsom behandling springe ud og forarsage persorskade.

Ved udskiftning af startfjeder eller startsnor, skal man vare forsigtig. Brug beskyttesesbriller og -handsker.

Udskifting af startsnor

• Løsn skruerne, som holder startaggregatet mod krumtaphuset, og løft startaggregatet væk. (106)
• Træk snoren ca. 30 cm ud, og løft den i udtaget i snorehjulets periferi. Nulstil returfjederen ved at lade hjulet langsomt rotere baglæns. (107)
• Løsn skruen i midten af snorehjulet, og løft medbringerhjulet (A), medbringerfjederen (B) og snorehjulet (C) ud. Før den nye startsnor ind i snorehjulet, og fastgør den. Vikl startsnoren ca. 3 omgange omkring snorehjulet. Monter snorehjulet imod returfjederen (D), sa returfjederen gär i indgrep i snorehjulet. Monter derefter medbringerfjederen, medbringerhjulet og skruen mitt i snorehjulet. Før startsnoren gennem hullet i startaggregathuset og starthandtaget. Slå derefter en knude på startsnoren. (108)

Opspænding af returfjeder

• Løft startsnoren op i udtaget på snorehjulet, og drej snorehjulet ca. 2 omgange med uret.

Bemær! Kontroller, at snorehjulet kan drejes yderligere mindst 1/2 omgang, nár startsnoren er helt trukket ud. (109)

Træk snoren ud med handtaget. Flyt tommelfingeren, og slip snoren. Se billedet nedenfor. (110)

Udskiftning af retur- og medbringerfjeder

Returfjeder (A)

• Løft snorehjulet op. Se anvisningerne i afsnittet Udskiftning af knækket eller slidt startsnor. Husk, at returfjederen ligger forspændt i starterhuset.
• Demontér kassetten med returfjederen fra starteren.
• Smør returfjederen med tynd olie. Montér kassetten med returfjederen i starteren. Montér snorehjulet, og forsænd returfjederen.

Medbringerfjeder (B)

• Løsn skruen i midten af snorehjulet, og løft medbringerhjulet og medbringerfjederen ud.
• Udskift medbringerfjederen, og monter medbringerhjulet oven pa fjederen. (111)

Montering af startaggregat

• Montér startaggregatet ved forst at trække startsnoren ud og derefter lægge startaggregatet papi plads mod krumtaphuset. Slip derefter langsom startsnoren ind, sa starthagerne griber fat i snorehjulet.
• Montér og spænd skruerne, som holder startaggregatet.

Luftfilter

Lufffilteret skal rengores regelmaessigt for stov og snavs for at undga:

Karburatorforstyrelser
- Startproblemer
- Darlig effekt
- Unodvendig slitage pa motorens dele.
- Unormalt hegt brandstofforbrug.
- Luftfilteret afmonteres, nár cylindrardeakslet er loftet væk. Ved montering skal du sorge for, at Luftfilteretkommen til at slutte helt taet mod filterholderen. Ryst eller børst filteret rent. (112)

En mere omhyggelig rengaring opnas ved at vaske luftfilteret i saebevand.

Et lange brugt luftfilter kan aldrig blive helt rent. Derfor skal filteret regelmaessigt udskiftes med et nyt. Et beskadiget luftfilter skal altid udskiftes.

En HUSQVARNA motorsav kan forsynes med forskellige typeluftfilter afhaengigt af arbejdsmiljo,vejrforhold,arstid etc.Sporg din forhandler til rads.

Tændrør

Taendrorets tilstand pavirkes af:

• En forkert indstillet karburator.
• En forkert olieblanding i brændstoffet (for meget aller forkert olie).
• Et snavset luftfilter.

Disse faktorer forarsager belaegninger pa taendrorets elektroder og kan forarsage driftsforstyrelser og startproblemer.

Hvis maskinens effekt er for lav, hvis den er svær at starte, eller hvis tomgangen er urolig, skal du altid først kontrollere taendroret, inden der gores noget andet. Hvis taendroret er tilstoppet, skal det renses, og samtidig skal det kontrolleres, at elektrodeafstanden er 0,5 mm.

Taendroret bor udskiftes after ca. en maneds drift, aller hvis det er nodvendigt, endnu tidigere. (113)

Bemærk! Brug altid anbefalet taendrørstype! Forkert taendrør kan ødelægge stempel/cylinder. Kontroller, at taendroret har sakaldt radiostjdaempning.

Smoring af nalelejer

Koblingstrom er forsynet med et naleleje ved den udgaende aktel. Dette naleleje skal smores regelmessigt.

Ved smoring skal du afmontere koblingskappen ved at Iosne de to sværdmøtrikker. Placér saven ligngende pa sideren med koblingstromlen opad.

Smøringen foretages ved atkommen nogle draber motorolie ind i midten af koblingstromlen, samtidig med at tromlen drejes. (114)

Kolesystem

For at holde en sa lav driftstemperatur som muligt er maskinen ustyret med et kolesystem.

Kolesystemet bestar af:

1 Luftindtag i startaggregat.
2 Luftledeskinne.
3 Ventilatorflanger på svinghjulet.
4 Køleribber på cylinderten.
5 Cylinderdaksel (leder koleluften mod cylinderten). (115)

Rens kolesystemet med en børste en gang om ugen, under stovfylde forhold oftere. Et snavset aller tilstoppet kolesystem medforer overopvarming af maskinen med skader pa cylinderen og stemplet til ffolge.

Centrifugalrensning "Air Injection"

Centrifugalrensing indebærer følgende: Al luft til karburatorenkommen (tages) igennem startaggregatet. Snavs og stov centrifugeres væk af koleventilatoren. (116)

VIGTIG! For at bevarc centrifugalrensingens Funktion skal man udfore kontinuerlig pleje og vedligeholdelse. Rens startaggregatets luftindtag, svinghjulets ventilatorflanger, omradet omkring svinghjulet, indsugningsroret og karburatorrummet.

Vinterbrug

Anvendelse af maskinen i kulde og snevejr kan medfrole driftsforstyrelser af folgende arsager:

• For lav motortemperature.
• Isdannelse pa luftfilter og frysning i karburator.
  Derfor kræves oftte specielle foranstaltninger som f.eks.:
  Delvis mindskelse af startaggregatets luftindtag og dermed forhøjelse af motorens arbejdstemperatur.

Temperatur -5^ aller koldere:

Förbrug af maskinen i koldt vejrlig erler pulvernsne kan der monteres et saerigt daksel pa startaggregatet. Dette reducerer indsugningen af kold luft og forbinder, at der suges storre maengder sne ind. (117)

BEMAERK! Hvis der er monteret et speciel vintersæt eller foretaget temperaturforhøjende foranstaltninger, skal der foretages omstilling til normale forhold, nr maskinen skal benyttes ved normale temperaturer. Ellers risikerer man overopvarmning med svære motorskader til følge.

Vedligeholdelsesskema

Nedenfor vises en oversigt over det vedligeholdelsesarbeje, der skal udfores pa maskinen. De feste af punkterne er beskrevet i afsnittet Vedligeholdelse.

Dagligt eftersyn Ugentligt eftersyn	Månedligt eftersyn
Rengør maskinen udvendigt. Kontrollár kølesystemet ugentligt.	Kontroller bredsebändet på kædebremsen med hensyn til slitage. Udskift bredsebändet,+när der er理会 end 0,6 mm tilbage på det mest slidte sted.
Kontroller, at gasreguleringens indgående dele fungereresikkerhedsmæssigt korrekt(Gasreguleringslås oggasregulering.)	Kontroller startaggregatet,startnoren og returfjederen.	Kontroller koblingscentrumet,koblingstromen og koblingsfjederenmed hensyn til slitage.
Rens kædebremsen, og kontrollerdens Funktion ud fra et sikkerhedsmæssigt synspunkt.Kontroller, at kædefangeren ikke erdefekt, og udskift om nødvendigt.	Kontroller, atvibrationsdæmpningskomponenterne ikke er beskadigede.	Rens tændrøret. Kontroller, atelektrodeafstanden er 0,5 mm.
Sværdet skal vendes regelmæssigtfor at fæ en mere jævn slitage.Kontroller, at smørehulle i sværdet ikke er tilstoppet. Rens kædesporet.	Smør koblingstromlens lejer. Rengør karburatoren u dvendigt.
Kontroller, at svær od kæde färtilstrækkelig med olie.	Fil eventuelle ujænhederøyk påsværdets sider.	Kontroller brændstofffilteret ogbrændstoffslangen. Udskift om nødvendigt.
Kontroller savkæden for synlige revner i nitter og led, hvis savkæden er sløv, eller nitter og led er unnormalt sliding. Skift dem om nødvendigt.	Rengør, eller udskift lyddæmperengesignsfangernet.	Tøm brændstoffanken, og rengør denindvendigt.
Fil kæden, og kontroller densstramming og tilstand. Kontroller, at kædedrivhjulet ikke er unnormalt slid, udskift i nødvendige tilfælde.	Rengør karburatorrummet.	Tøm olietanken, og rengør denindvendigt.
Rengør luftfindtaget i startaggregatet.	Rens luftfilteret. Udskift om nødvendigt.	Kontroller alle kabler og tilslutninger.
Kontroller, at skruer og møtrikker erspændte.
Kontroller, at stopkontakten fungerer.
Kontroller, at haverken motor, tank ellerbrendstofrør lækker brændstof.
Kontroller, at kæden ikke roterer,mens motoren kører i tomgang.

Tekniske data

Tændrør	NGK BPMR 7A/ Champion RCJ 7Y	NGK BPMR 7A/ Champion RCJ 7Y	NGK BPMR 7A/ Champion RCJ 7Y	NGK BPMR 7A/ Champion RCJ 7Y
Elektrodeafstand, mm 0,5 0,5 0,5 0,5
Brændstof/-smøresystem
Volumen benzintank, liter 0,37 0,37 0,37 0,37
Kapacitet oliepumpe ved 9000 o/min., ml/min.	13 13 13 13
Volumen olietank, liter 0,25 0,25 0,25 0,25
Type af oliepumpe	Automatisch	Automatisch	Automatisch	Automatisch
Vægt
Motorsav utden sværd, kæde samt med tomme tanke, kg	4,2 4,4 4,2	4,4
Støjemissioner (se annm. 1)
Lydeffektniveau, mål't dB(A)	112	112	113	113
Lydeffektniveau, garanteret LWA dB(A)	114	114	114	114
Lydniveauer (se annm. 2)
Ækvivalent lydtryksniveau ved brugerens øre, dB(A)	102	102	102	102
Ækvivalente vibrationsniveaua, a hveq (se annm. 3)
Forreste handtag, m/s2	2,5 2,5 2,5	2,5
Bageste handtag, m/s2	3,2 3,2 3,2	3,2
Kæde/sværdd
Standard sværdlaengde, tommertcm	13"/33	13"/33	13/33	13"/33
Anbefalede sværdlaengder, tommertcm	13-18/33-45	13-18/33-45	13-18/33-45	13-18/33-45
Effektiv skærelængde, tommertcm	12-17/31-43	12-17/31-43	12-17/31-43	12-17/31-43
Deling, tommertmm	0,325/8,25	0,325/8,25	0,325/8,25	0,325/8,25
Tykkelse på drivled, tommertmm	0,050/1,3	0,050/1,3	0,050/1,3	0,050/1,3
Type af drivhjul/antal tænder	Spur/7	Spur/7	Spur/7	Spur/7
Kædehestighed på 133 % af motorens maksimale omdrejinginstal, m/s.	23,1 23,1 23,1 23,1

Anm.1: Emission af stoj til omgivelserne malt som lydeffekt (L_WA) i henhold til Radets direktiv 2000/14/EF.
Anm. 2: Ekvivalent lydtryksniveau i henhold til ISO 22868 beregnes som den tidsvægtede energisum for forskellige lydtryksniveauauer ved forskellige driftstilstande. Typisk statistisk sprendning for et ekvivalent lydtryksniveau er en standardafvigelse på 1 dB (A).
Anm. 3: /Ekvivalent vibrationsniveau i henhold til ISO 22867 beregnes som den tidsvægtede energisum for vibrationsniveauuer ved forskellige driftstilstande. Rapporterede data for et ækvivalent vibrationsniveau har en typisk statistisk sprendning (standardafvigelse) på 1m / s^2

TEKNISKE DATA

Sværd- og kædekombinationer

Folgende skareudsty er godkendt til modellerne Husqvarna 435 II, 435e II, 440 II og 440e II.

Sværd Savkæde
Længde, tommer	Deling, tommer	Sporbredde, mm	Maks.antal tænder, næsehjul	Type	Længde, drivled (stk.)
13	0,325 1,3 10T	Husqvarna H30			56
15 64
16					66
18 72

Slibeskalaer og silibning af savkæde

inch/mm					inch/mm
H30	3/16 / 4,8	85°	30°	10°	0,025 / 0,65	5056981-00	5056981-08

Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf. [phone], erklærer hermed og patar sig det fulde ansvar for, at motorsavene til skovbrug Husqvarna 435 II, 435e II, 440 II og 440e II fra 2013 argangsserienummer og fremad (aret er angivet i klartekst pa typeskitet plus et afterfolgende serienummer) opfylder forskritterne i RADETS direktiv:

• af den 17. maj 2006 "angäende maskiner" 2006/42/EF.
• af den 15. december 2004 "angäende elektromagnetik kompatilitet" 2004/108/EØF.
• af den 8. maj 2000 "angäende emission af stoj til omgivelsene" 2000/14/EF.

Oplysninger om stojemissioner fremgår af kapitlet Tekniske data. Følgende standarder er opfyldt: EN ISO 12100:2010, ISO 14982:2009, EN ISO 11681-1:2011

Udpeget organ: 0404, SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sverige, har foretaget EF-typegodkendelse i henhold til maskindirektivets (2006/42/EF) articel 12, punkt 3b. Attester vedrørende EF-typegodkendelse i henhold til bilag IX har numrene: 0404/09/2012 - 435 II, 435e II, 440 II, 440e II.

Endvidere har SMP, Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sverige, bekraeftet, at bestemmelserne i bilag V til Rådets direktiv af den 8. maj 2000 "angäende emission af stoj til omgivelserne" 2000/14/EF opfyldes. Certifikaterne har nummer: 01/161/075 - 435 II, 435e II, 01/161/074 - 440 II, 440e II.

Den leverede motorsav er i overensstemmelse med det produit, der er godkendt i henhold til EF-typegodkendelse.

Huskvarna 8. april 2013

Bengt Frogelius, Udvikingschef Motorsav (Autorisert representant for Husqvarna AB og ansvarlig for teknik dokumentation.)

Symboler pa maskinen:

Regelmessig renhold er nadvendig.

Visuell kontroll.

Vernebriller aller visir mä benyttes.

Drivstoffpafylling.

Kastforebyggende tiltak 99

VEDLIKEHOLD

Generelt 100

Forgasserjustering 100

Det er bare du selv og en korrekt arbeitssteknikk som kan eliminere kast og dets farer.

Gassregulatorsperre

ADVARSEL! Bruk aldri en maskin med synlige skader på tennplugghette og tenningskabel. Det er risiko for gnistdannelse, hvilket kan forårsake brann.

1 Kontroller at kjedebremsen fungerer ordentlig og er uskadd.
2 Kontroller at bakre hoyrehandsvern ikke er skadd.
3 Kontroller at gassregulatorsperren fungerer ordentlig og er uskadd.
4 Kontroller at stoppebryteren fungerer ordentlig og er uskadd.
5 Kontroller at samtige handtak er frie for olje.
6 Kontroller at avvibreringsystemet fungerer og er uskadd.
7 Kontroller at lyddemperen sitter fast og er uskadd.
8 Kontroller at motorsagens samtlige detailjer er trukket til og at de ikke er skadd eller mangler.
9 Kontroller at kjedefangeren sitter på plass og er uskadd.
10 Kontroller kjedestrammingen.

Er du uaktsom, kan sverdets kastriskosektor treffe en grein, et tre som ligger i nærheten erer et annet objekt og fremkalle et kast.

ADVARSEL! Bruk aldri en motorsag vde à holde den med én hand. En motorsag er ikke sikkert kontrollert med én hand. Ha alltid et fast, stabilt brep om handtakene mde begge hender.

Generelt

Ved haver kapping er det fem meget viktige faktorer ata hensyn til:

1 Skjaereutstyret mä违法犯罪 fast i sagsnittet. (68)
2 Sageobjektet ma ikke splintres. (69)
3 Sagkjedet må ikke treffe bakken eller andre gjenstander under og etter gjennomsagingen. (70)
4 Foreligger det risiko for kast? (4)
5 Kan terrengenget og omgivelsenes utseende pärke hvor stabilt og sikkert du kan gå og stä?

ADVARSEL! Forsok aldri a sage stokker nár de er stablet eller nár et par stokker ligger tett sammen. Slik fremgangsmåte øker drastisk risikoen for kast, som kan fore til alvorlig eller livstruende skade.

Hvis du har en stabel stokker, skal hver stokk du vil kappes bort fra stabelen, plasseres pa en sagkrakk og kappes for seg.

Fjern de kappede stykkene fra arbeidsomraret. Lar du dem bli varende i arbeidsomraret, oker du bade risikoen for a fa et kast i vanvare og risikoen for a miste balansen nar du arbeider. (72)

A ta ned et fastfelt tre er meget farlig, og det innebaerer meget stor ulykkesrisiko.

Forsok aldri ö sage ned det treet det andre treet har falt mot.

Arbeid aldri innenfor risikoomraret for hengende fastfelte traer. (90)

Kastforebyggende tiltak

Kast er betegnelsen på en plutselig reaksjon der motorsag og sverd kastes fra et objekt som harkommen i kontakt med den øvre kvadranten av sverdspissen, den sakalte kastrisikosektoren. (66)

Kast kan bare inntreffe nár sverdets kastrisikosektorkommen i kontakt med et objekt. (4)

Kvisting

Hold motorsagen i et stødig grep med tomler og fingren lukket om handtakene.

Noen lyddempere er utstyrt med et spesielt gnistfangernett. Hvis maskinen er utstyrt med en slick lyddemper, bør nettet rengjores en gang i uken. Dette gjores enklest med en stalborste. Et tilstoppet nett forer til at motoren gár varm med alvorlig motorskade som følge.

Bemerk! Ved eventuelle skader på nettet på det skiftes. Hvis nettet tilstoppes, blir maskinen overopphetet med skader på cylinder og stempel som falgge. Bruk aldri maskinen med en lyddemper som er i)darlig stand. Bruk aldri lyddemper uten eller med defekt gnistfangernett. (13)

EF-erklæring om samsvar
