BRUGSANVISNING CTP643SC CANDY

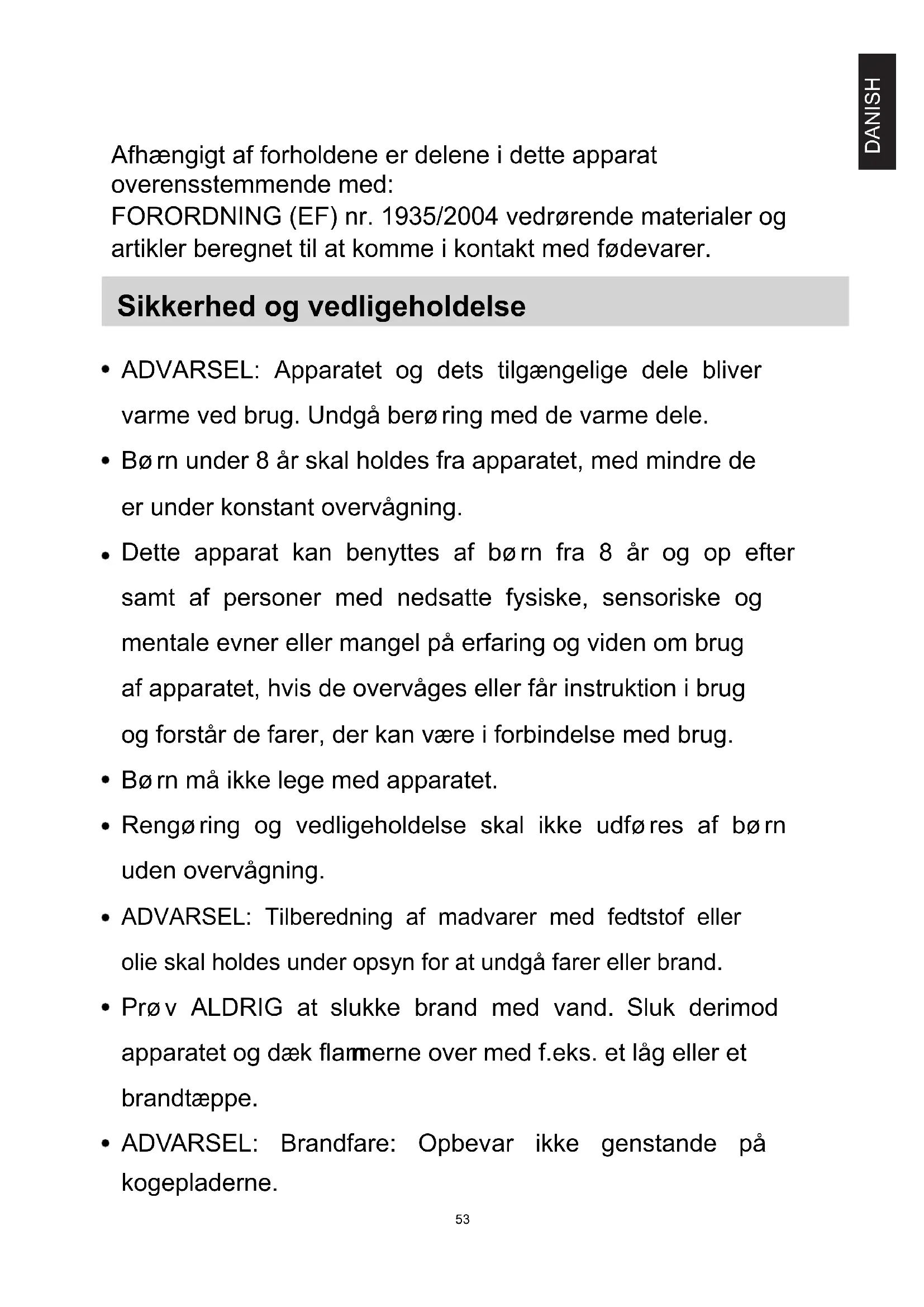

Enhver form for spild bør fjernes fra låget før åbning. Kogepladens overflade skal køle af, før låget lukkes. Efter brug , sluk da kogepladene elementer på deres kontrolknapper i stedet for at stole på detektoren . Apparatet er ikke beregnet til at blive betjent via en ekstern timer eller et særskilt fjernbetjeningssystem .

Af instruktionen skal det fremgå, hvilken type ledning, der skal benyttes og temperaturen på bagsiden af apparatets overflade skal indtænkes. Hvis forsyningsledningen er beskadiget, skal den udskiftes af producenten, dennes serviceagent eller en lignende kvalificeret person for at undgå fare. ADVARSEL: For at undgå mulige farer forårsaget af utilsigtet nulstilling af den termiske afbryder, må dette apparat ikke forsynes via en ekstern afbryderenhed, som regel med gældende regler og mæssigt tændes og slukkes af forsyningsleverandøren. Frakobling overensstemmelse skal ske i de fas te ledninger i f.eks. en timer, eller tilsluttes et kredslb, hvor ADVARSEL: Hvis overfladen er gået i stykker, sluk for apparatet for at undgå elektrisk stød. Benyt ikke en damprenser til rengøringsprocedurer. 54Afbryderanordningen skal være indbygget i den faste ledningsføring i henhold til reglerne for ledningsføring. Instruktionerne angiver den type ledning, som skal anvendes i betragtning af temperaturen af apparatets underside.

ADVARSEL: Brug kun kogesektionsafskærmninger designet af producenten af kogeapparatet eller angivet af producenten af apparatet i brugsanvisningen som egnet, eller kogesektionsafskærmninger indbygget i apparatet. Brug af uegnede afskærmninger kan medføre uheld.

Placer altid kogegrej midt på den enhed, du laver mad på.

Placer ikke noget på kontrolpanelet.

Brug ikke overfladen som skærebræt. - Kogesektionens overflade skal køle af, inden låget lukkes.

FORSIGTIG: madlavningsprocessen skal overvåges. En kortvarig madlavningsproces skal overvåges kontinuerligt. DANISH 55Kære kunde, tak fordi De har valgt en induktionskogetop fra CANDY, et produkt som De helt sikkert vil få glæde af i mange år. Læs denne brugervejledning grundigt igennem, før De tager produktet i brug, og opbevar den omhyggeligt, så De kan slå op i den, hvis det bliver nødvendigt. Indledning med flere funktioner er den det rette valg til moderne familier. Denne induktionskogetop er fremstillet i særlige materialer og er sikker, slidstærk og særdeles nem at bruge. Sådan virker den Induktionskogetoppen består af en elektrisk spole, en plade i ferromagnetisk materiale og et kontrolsystem. Strømmen generer et kraftigt elektromagnetisk felt omkring spolen. Dette skaber en række bølger som genererer varmen, der ledes videre til beholderen på kogetoppens overflade. jerngryde magnetisk felt glaskeramisk kogetop induktionsspole induktionsstrøm Induktionskogetoppen kan opfylde de mange forskellige behov som kræver kontrolsystem opvarmning. Takket være et micro-computerstyret kogning via eletromagnetisk 56Intensitetsniveau Kogefeltet slukker automatisk efter 1-3 8 timer 4-6 4 timer 7-9 2 timer Sikkerhed Denne kogetop er udviklet til privat brug. Vi er altid opmærksomme på at forbedre vore produkter og forbeholder os ret til at foretage ændringer i takt med eventuel ny teknologisk udvikling. Overophedningsningsbeskyttelse En sensor kontrollerer temperaturen inde i kogetoppen. Hvis temperaturen overstiger sikkerhedsniveauet, slukkes kogetoppen automatisk. Besked om genstande i berøring med kogepladerne Hvis der på kogetoppen placeres en gryde med en diameter på under 80 mm, små genstande (som knive, gafler, nøgler) eller en gryde som ikke er magnetisk (fx af alluminium), aktiveres der automatisk et lydsignal, som vil lyde i ca. 1 minut. Hvis problemet varer ved, vil kogetoppen automatisk gå i stand-by. Eftervarme alarm Hvis kogetoppen bruges i længere tid, kan den efter brug være varm. Bogstavet “H” på displayet advarer om, at kogetoppen er varm og at den ikke skal berøres. Beskyttelse via automatisk slukning Automatisk slukning er en ekstra sikkerhedsfunktion på Deres induktionskogetop, som aktiveres, når man glemmer at slukke den. Den automatiske slukning af kogetoppen afhænger af den anvendte intensitet, som det fremgår af tabellen vist herunder: Når gryden efter kogningen fjernes, opvarmer induktionskogetoppen ikke længere og vil, efter at lydsignalet har lydt i et minut, slukkes. Bemærk: personer med pacemaker må kun anvende dette husholdningsapparat efter aftale med egen læge. Installation Fremgangsmåde for installation

1. Bor et hul i møblets overflade, idet

målene på tegningen overholdes; For en korrekt installation skal der desuden være fri plads omkring kogetoppen på mindst 5 cm. Det skal sikres, at bordpladen som kogetoppen skal placeres på har en tykkelse på mindst 30 mm, og at den er fremstillet i et materiale, som kan tåle høje temperaturer, da den ellers kan deformeres af varmen fra kogetoppen (figur 1). (figur 1)

2. Sørg altid for at induktionskogetoppen

sidder tæt fast på bordets overflade, og at den er tilstrækkelig ventileret (figur 2). (figur 2) Bemærk: mellem kogetoppen og et eventuelt køkkenmodul ovenover, skal der være en afstand på mindst 760 mm. JNPPOQOJNP POQOJNP POQOPOQO J NPPOQO J PPPOQO H NP A_h _djWa[ A_h [n_j 56 cm +0.4 +0.1 49 cm +0.4 +0.1 DANISH

573. Efter at have placeret kogetoppen i hullet,

skal den fastgøres til overfladen, den hviler på med 4 vinkelbeslag, (som vist på billedet). Justér hver enkelt beslag afhængigt af tykkelsen på overfladen, som kogetoppen hviler på. Sikkerhedsforanstaltninger (1) Induktionskogetoppen skal installeres af en faguddannet person. Foretag ikke selv installationen. (2) Induktionskogetoppen må ikke monteres på køleskabe, opvaske- eller tørretumblere. (3) Kogetoppen skal installeres på en sådan måde, at der sikres optimal varmeafgivelse. (4) Væggen og området under kogetoppen skal være varmeresistente. (5) For at undgå skader, skal den tynde film, som limer kogetoppen til overfladen, den hviler på, være varmeresistent.

4. Eletriske tilslutninger

Tilslutning til strømforsyningsnettet skal foretages af en faguddannet person og i henhold til gældende regler. Fremgangsmåden for tilslutningen af kogetoppen er angivet i figur 3. Kontrollér at det elektriske anlæg er forsynet med en effektiv jordforbindelse i henhold til gældende regler. Jordforbindelsen er obligatorisk. Fabrikanten fraskriver sig ethvert ansvar for eventuelle skader på personer eller genstande, som er forårsaget af manglende overholdelse af denne regel. Hvis apparatet ikke har noget stik monteres der på kablet et standardstik, som er i stand til at tåle den belastning, som er angivet på typeskiltet. Hvis der ønskes en fast tilslutning til nettet skal der mellem apparatet og nettet placeres en afbryder med en kontaktafstand på mindst 3 mm Hvis kablet er beskadiget må det kun udskiftes af en faguddannet person. Kablet må ikke være bøjet eller klemt. Beskrivelse af induktionskogetoppen Luftindtag Luftindtag Kontrolpanel Diagram over kontrolpanelet Glaskeramisk overflade Vinkelbeslag380-415V 3N~Spænding BrunSort Blå Gul /GrønBlå Gul /GrønBrun og sort Ledningstilslutning

1. Taster til valg af varmezone 2. Reguleringstast til effekt / timer

58DANISH Brugsanvisning Tænd for kogepladen Tryk på ON/OFF-tasten i tre sekunder. Når kogepladen tændes, bipper den en gang, og alle displays viser "-" eller "- -", hvilket angiver, at induktionskomfuret er gået i standbytilstand. Placer en passende gryde på den kogeplade, du vil bruge. • Sørg for, at grydens bund og kogepladens overflade er rene og tørre. Hvis du trykker på varmepladens tast, blinker indikatoren ved siden af tasten Vælg varmeindstilling ved hjælp af skydertasten

• Hvis du ikke vælger en varmeindstilling inden for 1 minut, slukker induktionskomfuret automatisk. Så skal du begynde forfra fra trin 1 igen. • Du kan til enhver tid ændre varmeindstillingen under tilberedningen.

Hvis displayet blinker skiftevis med varmeindstillingen Dette betyder, at: • du ikke har stillet en gryde på den rigtige kogeplade, eller

• den gryde, du bruger, ikke er egnet til induktion, eller
• gryden er for lille eller ikke korrekt centreret på kogepladen. Der finder ikke nogen opvarmning sted, medmindre der er en passende gryde på kogepladen. Displayet slukker automatisk efter 2 minutter, hvis der ikke anbringes en passende gryde på den. effekt op effekt ned

59Sluk for kogepladen Berør tasten for den kogeplade, du vil slukke for. Sluk for kogepladen ved at skubbe skyderen til " ”. Sørg for, at displayet viser "0". Sluk alle kogepladerne ved at trykke på ON/OFF-knappen. Pas på varme overflader H viser, hvilke kogeplader, der er varme. H’et forsvinder, når overfladen er afkølet til en sikker temperatur. Dette kan også bruges som en energibesparende funktion: Hvis du ønsker at opvarme yderligere gryder, så kan du bruge den kogeplade, der stadig er varm. Timertast Du kan bruge timeren på to forskellige måder:

• Du kan bruge den som minutur. I dette tilfælde vil timeren ikke slukke for kogepladerne, når den indstillede tid er gået.

• Du kan indstille den til at slukke en eller flere kogeplader efter det indstillede tidsrum er gået. Timerens maksimum er 99 min. a) Brug timeren som minutur Hvis du ikke bruger nogen af kogepladerne Sørg for, at induktionskomfuret er tændt. Bemærk: Du kan bruge minuturet, selvom du ikke bruger nogen af kogepladerne. Tryk på timertasten, der vises "10" i timerdisplayet og "0" blinker. Indstil tiden med skyderen. (fx 5) Berør timeren igen, "1" blinker

60DANISH Indstil tiden ved at berøre skyderen (fx 9), nu er timeren indstillet til 95 minutter. Når tiden er indstillet, begynder den at tælle ned med det samme. Displayet viser den resterende tid Den bipper i 30 sekunder, og timeren viser "- -", når den indstillede tid er gået. b) Indstilling af timeren for at slukke for en eller flere kogeplader Indstil en plade Berør taster til valg af varmeplade for at vælge den, du vil indstille timeren for. Tryk på timertasten, der vises "10" i timerdisplayet og "0" blinker. Indstil tiden med skyderen. (fx 5) Berør timeren igen, "1" blinker. Indstil tiden ved at berøre skyderen (fx 9), nu er timeren indstillet til 95 minutter.

61Når tiden er indstillet, begynder den at tælle ned med det samme. Displayet viser den resterende tid. BEMÆRK: Den røde prik ved siden af effektniveauindikatoren lyser, hvilket angiver, at pladen er valgt. Når timeren udløber, slukkes den tilsvarende kogeplade automatisk.

Andre kogeplader forbliver i drift, hvis de blev tændt tidligere. indstil flere plader: Trinnene til indstilling af flere plader svarer til trinene for indstilling af en plade. Når du indstiller tiden for flere kogeplader samtidig, er decimalpunkter på de relevante kogeplader tændt. Minutdisplayet viser minuttimeren. Prikken i den tilsvarende zone blinker. Vist som nedenfor: (indstillet til 15 minutter) (indstillet til 45 minutter) Når nedtællingstimeren udløber, slukkes den tilsvarende zone. Så vil den vise den nye minuttimer og prikken for den tilsvarende zone blinker. Vist til højre: (indstillet til 30 minutter) Tryk på kogepladens tast, så vises den tilsvarende timer i timerindikatoren. c) Annuller timeren Berør taster til valg af kogeplade for at vælge den, du vil annullere timeren for. Indikatoren blinker, når timer-kontrollen berøres. Berør skyderen for at indstille timeren til "00", så afbrydes den.

• Du kan låse tasterne for at forhindre utilsigtet brug (fx at børn ved et uheld tænder kogepladerne).

• Når tasterne låses, bliver alle taster undtagen ON/OFF-tasten deaktiveret. Sådan låses tasterne Tryk på låsetasten, og hold den nede et øjeblik. Timerindikatoren viser ”Lo” Sådan oplåses tasterne Tryk på låsetasten, og hold den nede et øjeblik.

Når kogepladerne er i låst tilstand, er alle tasterne deaktiveret undtagen ON/OFF . Induktionspladerne kan altid slukkes med ON/OFF-tasten i en nødsituation, men man skal låse op for komfuret først ved næste brug. Pausetilstand

• Varmen kan sættes på pause i stedet for at slukke for kogepladerne.

Når kogepladerne er i pausetilstand, er alle tasterne deaktiveret undtagen ON/OFF . Induktionspladerne kan altid slukkes med ON/OFF-tasten i en nødsituation. Kogepladen slukkes efter 10 minutter, hvis du ikke deaktiverer pausefunktionen.

Kogegrej med en diameter på 250 mm eller 280 mm (firkantet eller ovalt kogegrej kan også anvendes) Det anbefales ikke at benytte stor zone på anden måde end de ovenfor nævnte tre måder, da det ellers kan påvirke apparatets varmeevne. Som to uafhængige zoner Hvis man vil benytte det fleksible område som to forskellige zoner, kan der vælges mellem to forskellige slags varme. (a) Anbring en pande/gryde på den øverste eller nederste del af den fleksible zone. (b) Anbring to pander/gryder på hver sin del af den fleksible zone. Bemærk: Panden/gryden skal være større end 12 cm. DOBBELTZONER (kun modellerne CTP634SC) I denne zone kan man bruge kogegrej med en diameter på 160-290 mm for at have mere fleksibilitet i zonen.

• Dette område kan bruges som en enkelt zone eller som to forskellige zoner, afhængigt af det øjeblikkelige madlavningsbehov.

• Det frie område består af to uafhængige induktorer, som kan kontrolleres hver for sig. 64DANISH Wifi-funktion (KUN PÅ CTP644SCWIFI) Download først Simply-Fy, og installer det på din bærbare enhed. Tilmeld dernæst din induktionskogesektion. Se bilaget for nærmere oplysninger. For at bruge wifi-funktionen skal man tænde for kogesektionen og trykke på wifi-tasten. Wifi- funktionens LED-lys blinker hurtigt i 5 sekunder for at indikere, at wifi-modulet startes op. Hvis wifi- modulet får forbindelse til routeren, vil LED-indikatoren lyse konstant. Ellers lyser den hvert andet sekund. Hvis forbindelsen lykkes, kan du finde en masse oplysninger om kogesektionen via Simply- Fy, f.eks. zoneeffekt og tilbageværende opvarmningstid. Turbo-tilstand Aktiver turbo-funktionen Berør taster til valg af varmezone

Annuller Turbo-tilstand Berør taster til valg af varmezone for at vælge den, du vil annullere turbo-tilstand for Vælg varmeindstilling ved hjælp af skydertasten.

• Kogezonen vender tilbage til den oprindelige indstilling efter 5 minutter.

• Hvis den oprindelige varmeindstilling er 0, vender den tilbage til 9 efter 5 minutter. Bemærk: Det anbefales at tænde for emhætten et par minutter, før man begynder at lave mad, og at slukke for den et par minutter efter, at man er færdig. Pausetilstand

• Varmen kan sættes på pause i stedet for at slukke for kogesektionen.

Når kogesektionen er i pausetilstand, er alle tasterne deaktiveret undtagen ON/OFF , induktionskogesektionen kan altid slukkes med ON/OFF-tasten i en nødsituation.

effekt opeffekt ned 65• Induktionskogesektioner kan automatisk begrænse sig selv til at fungere ved et lavt effektniveau for at undgå risikoen for overbelastning. Sådan aktiveres energistyringsfunktionen

Tænd for kogesektionen, og tryk derefter på timertast og tastlås samtidigt. Timerindikatoren viser “P5”, hvilket betyder effektniveau

5. Standardtilstanden er på 7,0 kW.

Sådan skiftes til et andet niveau

Vælg et effektniveau ved hjælp af skydertasten. Der er 5 effektniveauer fra “P1” til “P5”. Timerindikatoren viser et af dem. “P1”: maks. effekt er 2,5 kW. “P2”: maks. effekt er 3,5 kW. “P3”: maks. effekt er 4,5 kW. “P4”: maks. effekt er 5,5 kW. “P5”: maks. effekt er 7,0 kW. Bekræft og afslut energistyringsfunktionen

Tryk på timertast og tastlås samtidigt for at bekræfte. Kogesektionen vil slukke.

effekt ned effekt op Energistyringsfunktion

• Det er muligt at indstille et maksimalt effektforbrugsniveau for induktionskogesektionen ved at vælge forskellige effektområder. 66Valg af kogegrej jernpande til friturestegning gryde i rustfrit stål lav pande i jern pande i jern emaljeret kedel i rustfrit stål emaljeret gryde tallerken i jern effektniveau, er gryden induktionsegnet; hvis den derimod viser symbolet “U”, er gryden ikke induktionsegnet.

2. Placér en magnet på gryden: hvis magneten tiltrækkes af gryden, vil denne være

induktionsegnet. NB: bunden af gryden skal indeholde materiale som påvirkes af en magnet. Gryden skal have en flad bund med en diameter på mere end 14 cm.

stil gryden på et kogefelt. Hvis der på indikatoren for dette kogefelt vises et Der kan anvendes mange forskellige typer kogegrej på induktionskogetoppen. Denne kogetop er i stand til at identificere og teste dem ved hjælp af én af følgende metoder: DANISH 67Rengøring og vedligeholdelse Overfladen på kogetoppen kan rengøres på følgende måde: Type snavs Sådan gøres det rent Materiale til rengøring kun lidt snavset med varmt vand, hvorefter der tørres efter svamp meget snavset med varmt vand, hvorefter der tørres efter med en særlig slibesvamp til glaskeramik særlig svamp til glaskeramik fastbrændt mad o.l. hæld lys eddike på det fastbrændte materiale og rens med en blød klud, eller brug et passende rengøringsmiddel særligt klæbepapir til glaskeramik Smeltet sukker, plastic eller aluminium For at fjerne resterne skal der bruges en skraber som er egnet til glaskeramik (for at beskytte glasset er det bedst at bruge et skraber med silikone) særligt klæbepapir til glaskeramik Bemærk: kobl strømmen fra før apparatet rengøres. Fejlvisning og eftersyn Hvis der opstår en fejl vil induktionskogetoppen automatisk tilkoble en beskyttelsesfunktion og på displayet vil der blive vist følgende koder: Fejl Mulig årsag fejretning F0/F1/F2 fejl i ventilatoren kontakt leverandøren F3-F8 fejl ved temperaturføleren kontakt leverandøren E1/E2 fejl i den elektriske spænding kontrollér at strømmen er tilsluttet Herefter tændes apparatet igen E3/E4 temperaturfejl kontrollér gryden E5/E6 varmestrålingen er utilstrækkelig tænd igen for apparatet efter at det er kølet af Dette er en liste over de mest almindelige fejl. Skil ikke selv induktionskogetoppen ad, da der herved er risiko for alvorligere fejl. KUNDESERVICE Før De kontakter kundeservice Hvis produktet ikke virker korrekt beder vi Dem:

1. Følg målene du finner på tegningen og

6. Kontroll for fleksibelt område (Enkelte modeller har ikke dette)

for det fleksible området.
