BRUGSANVISNING AT8020EUR Beha-Amprobe

- Sjekk prøveledningene for kontinuitet. Bytt ut ødelagte prøveledninger før du bruker produktet.

- Produktet skal kun repareres av kvalifisert servicepersonell.

- Når du lager elektriske koblinger, må du koble til den felles prøveledningen før du kobler til den spenningsførende prøveledningen. Kobler fra den spenningsførende prøveledningen før du kobler fra den felles prøveledningen.

• 2 x 1 m prøveledninger (rød, svart): CAT IV 600 V
• 1 x 7 m prøveledning (grønn): CAT IV 600 V
• 2 x alligatorklemmer (rød, svart): CAT IV 600 V
  • 2 prøvesonder (rød, svart): CAT II 1 000 V

Valgfritt tilbehør:

- TL-8000–25M PR∅VELEDNING 25 m LANG grønn

2.1 AT-8000-RE-mottaker

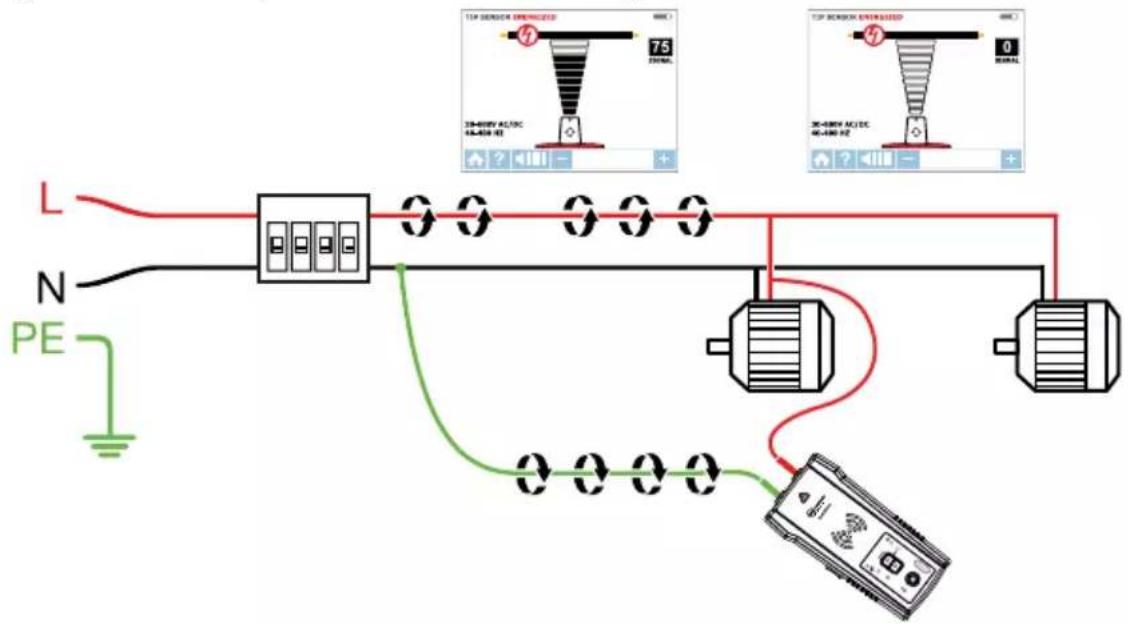

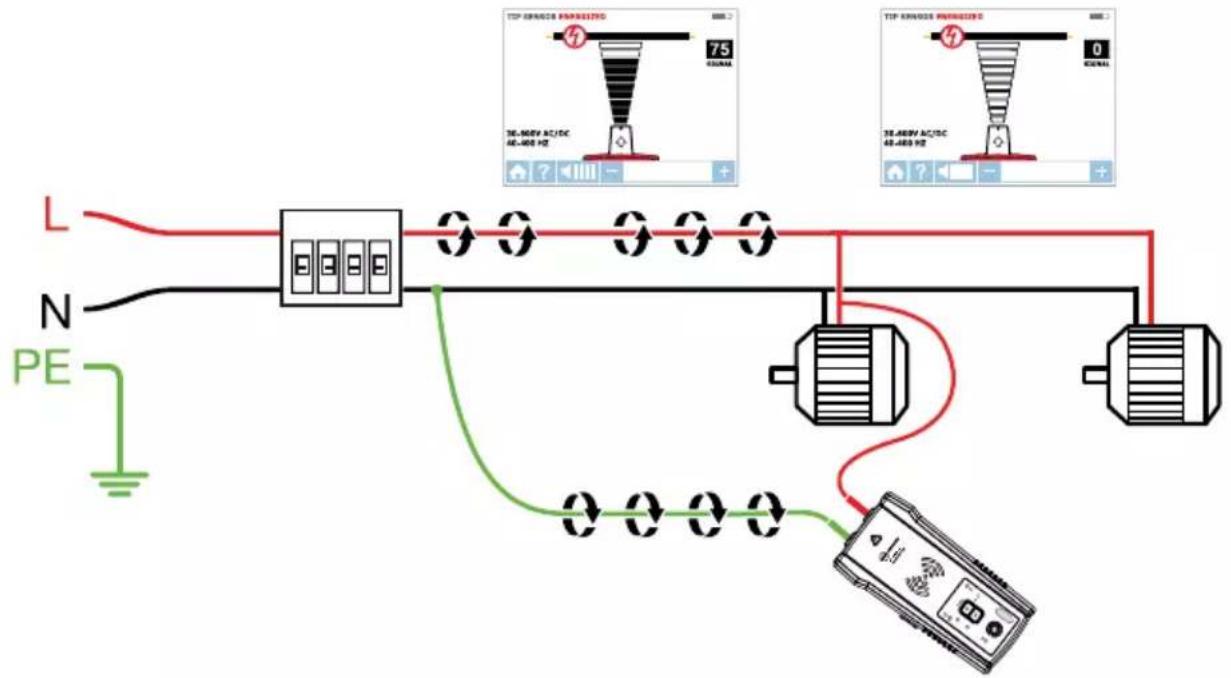

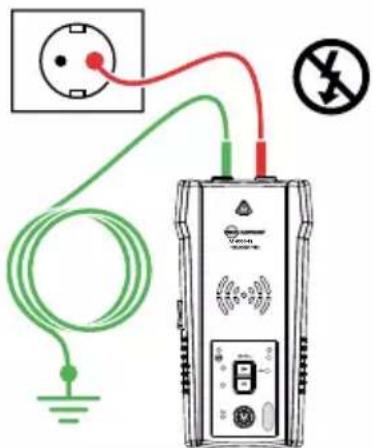

Koble til prøveledninger for sender

1. Koble de grønne og røde prøveledningene til senderen (Polaritet spiller ingen rolle).
2. Bruk det medfølgende prøveledningstilbehøret, og koble den røde prøveledningen til tilførsels-/faseledningen som spores. For strømførende systemer vil signalet KUN overføres mellom lastsiden som senderen er tilkoblet og strømkilden (Se figur 3.1a).
3. Koble den grønne ledningen til en separat nøytral kabel på jordfeilbryteren eller på et koblingspunkt som er så nær jordfeilbryteren som mulig.*

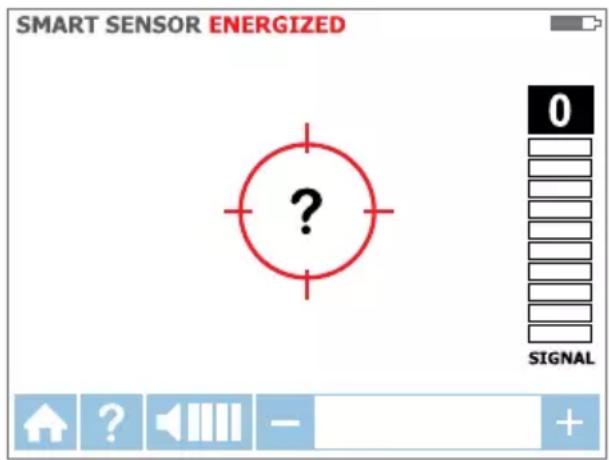

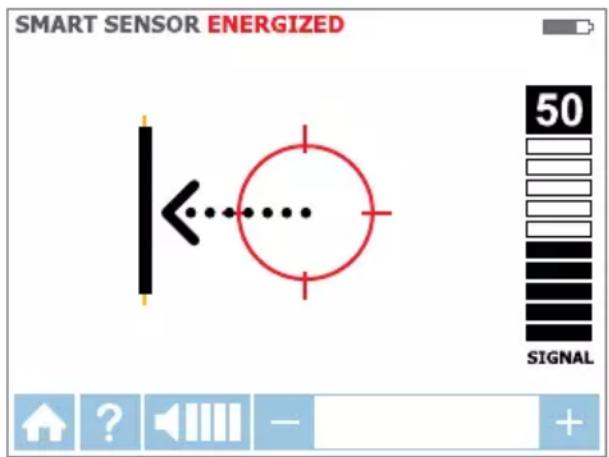

Figur 3.1d: Signal ikke påvist

SMARTSENSOR, STRÖMFÖRENDE 50 SIGNAL

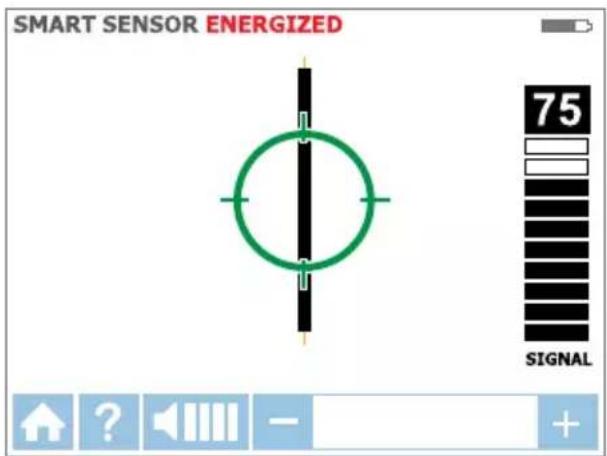

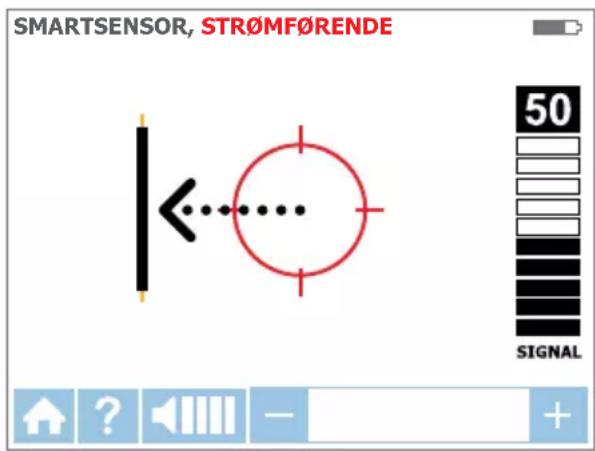

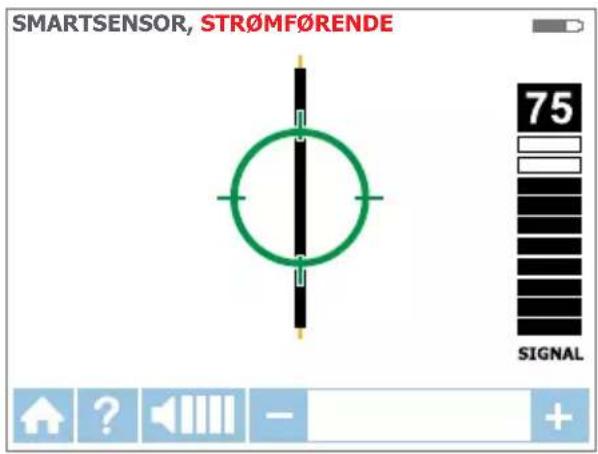

Figur 3.1e: Ledningen er til venstre

SMARTSENSOR, STRÖMFÖRENDE 75 SIGNAL

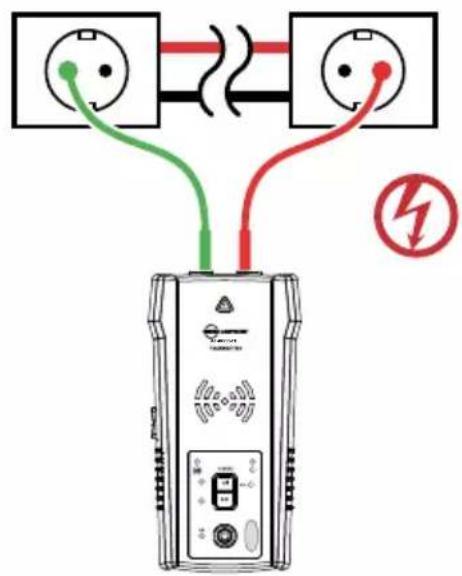

Koble til prøveledninger for sender

Koble til prøveledningene

1. Koble til senderen med enten forenklet direkte tilkobling eller separat nøytral/jordforbindelse.
2. Hvis den forenklede direkte tilkoblingsmetoden brukes, kobler du prøveledningene direkte til tilførsel/fase og nøytrale ledninger. Når du lokaliserer en bryter eller sikring, vil ikke ledninger kunne spores, siden signalene kansellerer hverandre.
3. For separat nøytral tilkobling kobler du den røde ledningen til den strømførende tilførsels-/faseledningen på lastsiden av systemet. Ledningen kan være strømførende eller strømløs. Koble den grønne ledningen til en separat nøytral, som en nøytral ledning, som er så nær bryteren/sikringen som mulig.

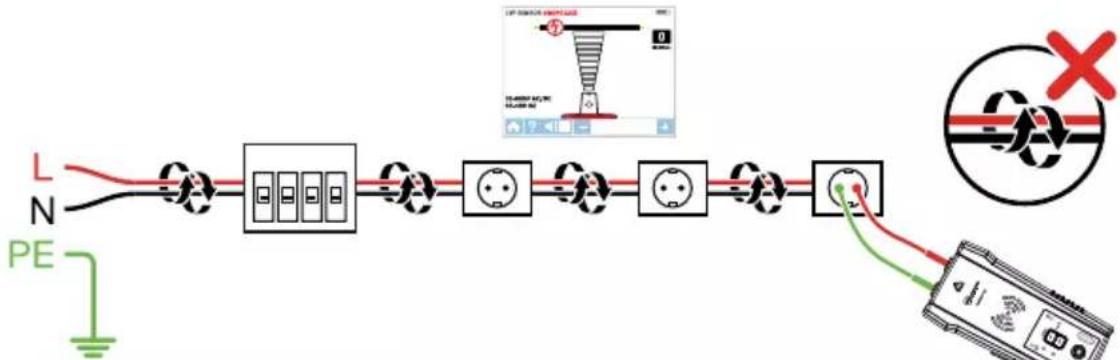

Metode 2: Hvis en separat Nøytral tilkobling ikke er hensiktsmessig:

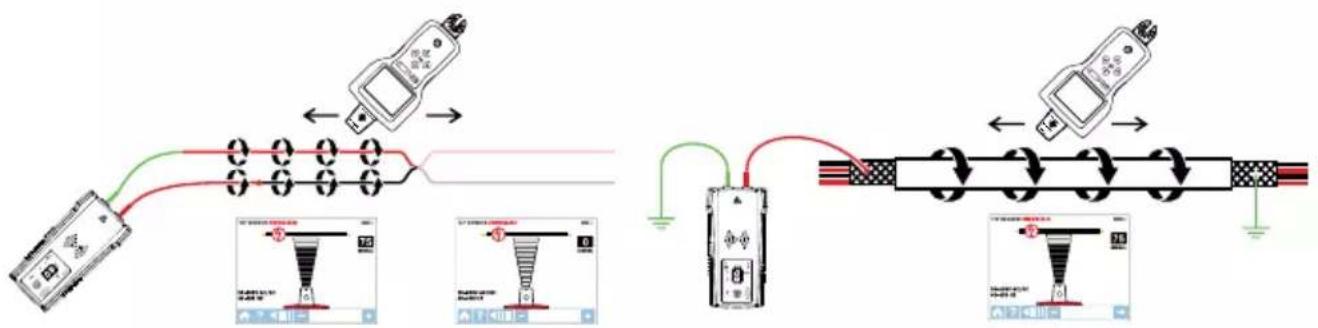

Slik sporer du ledninger i metalledningsrør:

Hvis den skjermede ledningen er jordet på den andre enden:

Spore data-, lyd- og termostatkabler:

1. Koble til senderen med en separat jordingsmetode som beskrevet i avsnitt 3.2.
2. Still mottakeren til strømløs TUPPSENSOR-modus, og spor ledningen.

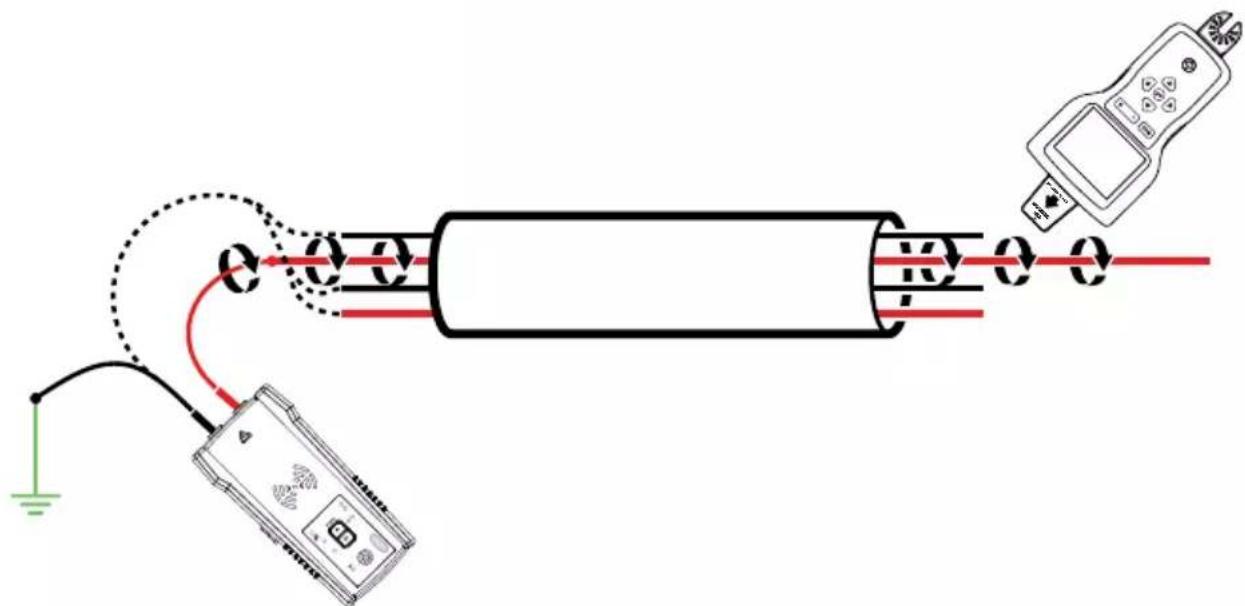

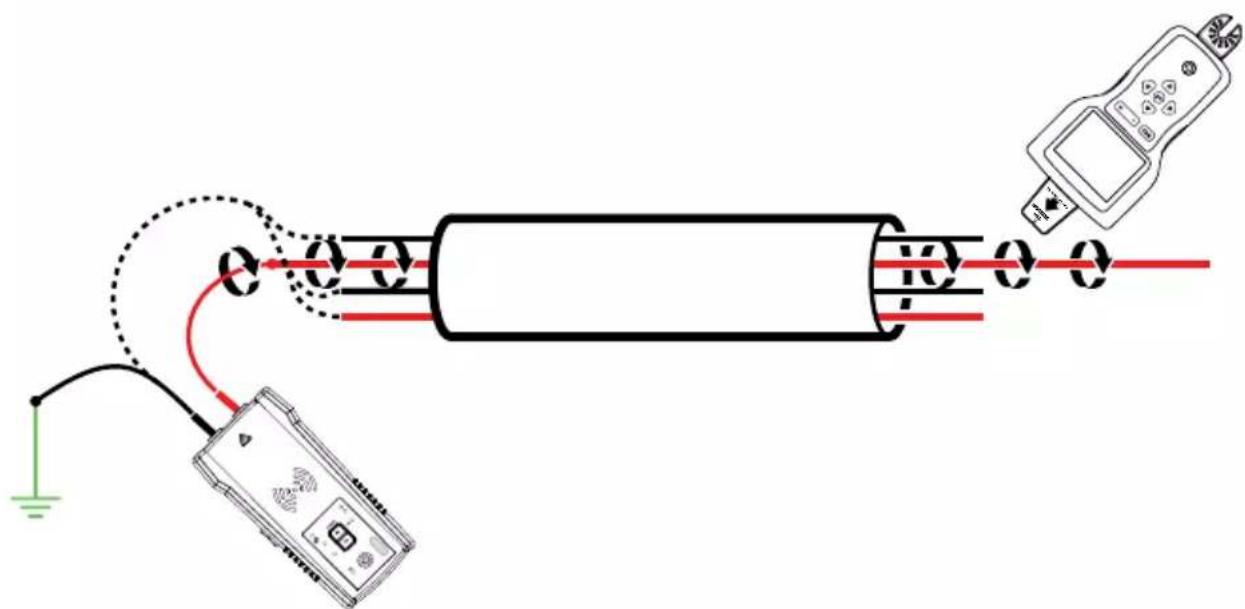

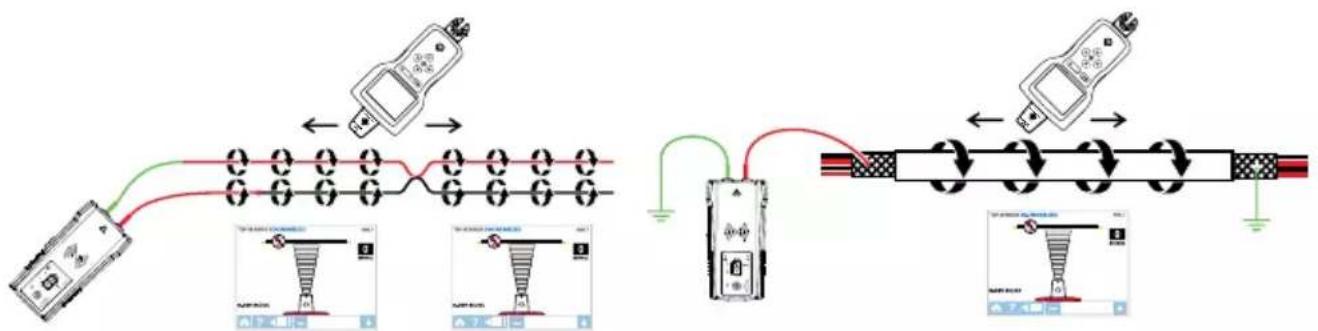

4.9 Sortere ledninger som er i bunter Identifisere en bestemt ledning i en bunt:

1. Koble til senderen med strømførende eller strømløs TUPPSENSOR-modus. Hvis du kobler til en strømførende ledning, må du sørge for at senderen er koblet til på lastsiden.
2. Velg henholdsvis strømførende eller strømløs TUPPSENSOR-modus på mottakeren. Trekk en ledning ut så langt som mulig fra andre ledninger i bunten, og ta på den med tuppsensoren. Det sterkeste signalet indikerer riktig ledning i bunten.

4.9a: Identifisere en strømførende ledning

4.9b: Identifisere en strømløs ledning

4.10 Kartlegge en krets ved hjelp av prøveledningforbindelse

4.12 Signalklemme – Lukkede kretser

Lukkede, strømløse og lavimpedanskretser

Obs: Batteriene er ikke forhåndsinstallert i senderen.

Batteriet tomt: Rød LED blinker hvis spenningen er > 7,3 V og < 9,4 V

Batteriet tomt: Rød LED blinker hvis spenningen er > 7,1 V og < 7,3 V

AT-8000-EUR Avanceret kabelsøger

Begrænset garanti og Ansvarsbegrænsning

For dit Amprobe-produkt gives der to års garanti for materielle eller produktionsmæssige defekter fra købsdatoen, undtagen hvis den lokale lovgivning foreskriver andet. Denne garanti dækker ikke sikringer, batterier eller ødelæggelser forårsaget af ulykker, forsømmelighed, misbrug, ændring, forurening eller unormal betjening eller håndtering. Forhandlere er ikke autoriseret til at udvide enhver garanti på vegne af Beha-Amprobe. Ved anmodning om garanti undergarantiperioden, skal produktet indsendes sammen med købskvitteringen til et autoriseret Beha-Amprobe kundeservicecenter eller til en Beha-Amprobe forhandler eller distributør. Se afsnittet om reparation for yderligere oplysninger. DER GIVES KUN DENNE ENE GARANTI. ALLE ANDRE GARANTIER - ENTEN UDTRYKT, IMPLICIT ELLER PÅBUDT - HERUNDER IMPLICITTE GARANTIER FOR EGNETHED TIL ET BESTEMT FORMÅL ELLER SALGBARHED, FRASIGES HERMED. FABRIKANTEN ER IKKE ANSVARLIG FOR ENHVER SPECIELLE, INDIREKTE, TILFÆLDIGE ELLER EFTERF∅LGENDE SKADER ELLER TAB, FORÅRSAGET AF HVILKEN SOM HELST GRUND ELLER TEORI. Da nogle stater eller lande ikke tillader udelukkelse eller begrænsning af en implicit garanti eller af tilfældige eller efterfølgende skader, gælder denne begrænsning muligvis ikke for dig.

Reparationer

Enhver indsendelse af Beha-Amprobe værktøj til reparation såvel under som udenfor garantien samt til kalibrering skal medfølges af følgende: dit navn, virksomhedens navn, adresse, telefonnummer og købskvittering. Desuden skal vedlægges en kort beskrivelse af problemet eller den ønskede ydelse samt apparatets testkabler. Gebyrer for reparation eller udskiftning af dele uden for garanti kan betales med en check, en postanvisning, et kreditkort med udløbsdato eller en købsordre udstedt til Beha-Amprobe.

Reparation og udskiftning af dele under garanti – Alle lande

Læs venligst garantibetingelserne og kontroller dit batteri, inden du anmoder om reparation. Under garantiperioden kan ethvert defekt testværktøj returneres til din Beha-Amprobe distributør for erstatning med det samme eller et lignende produkt. Du kan finde en liste over distributører i dit område i afsnittet "Hvor kan jeg købe" på beha-amprobe.com. I USA og Canada kan enheder for reparation og udskiftning under garanti også indsendes til et Beha-Amprobe servicecenter (se nedenstående adresse).

Reparation eller udskiftning af dele uden for garanti – Europa

Inden for Europa kan enheder uden for garanti erstattes af din Beha-Amprobe distributør for et nominelt gebyr. Du kan finde en liste over distributører i dit område i afsnittet "Hvor kan jeg købe" på beha-amprobe.com.

Beha-Amprobe

Division og reg. varemærke for Fluke Corp.(USA)

Tyskland*	Storbritannien	Holland - Hovedkontor**
In den Engematten 1479286 Glottertal	52 Hurricane WayNorwich, Norfolk	Science Park Eindhoven 51105692 EC Son
Tyskland	NR6 6JB United Kingdom	Holland
Telefon:[phone] - 0	Telefon:[phone]	Telefon:[phone]
beha-amprobe.de	beha-amprobe.com	beha-amprobe.com

*(kun korrespondance – ingen reparation eller udskiftning tilgængelig fra denne adresse. Europæiske kunder bedes kontakte deres forhandler.)

**central kontaktadresse i EEA Fluke Europe BV

INDHOLD

1. FORHOLDSREGLER OG SIKKERHEDSFORANSTALTNINGER....2

2. SÄTTETS DELE....5

2.1 AT-8000-RE Modtager 6
2.2 AT-8000-TE Sender 8

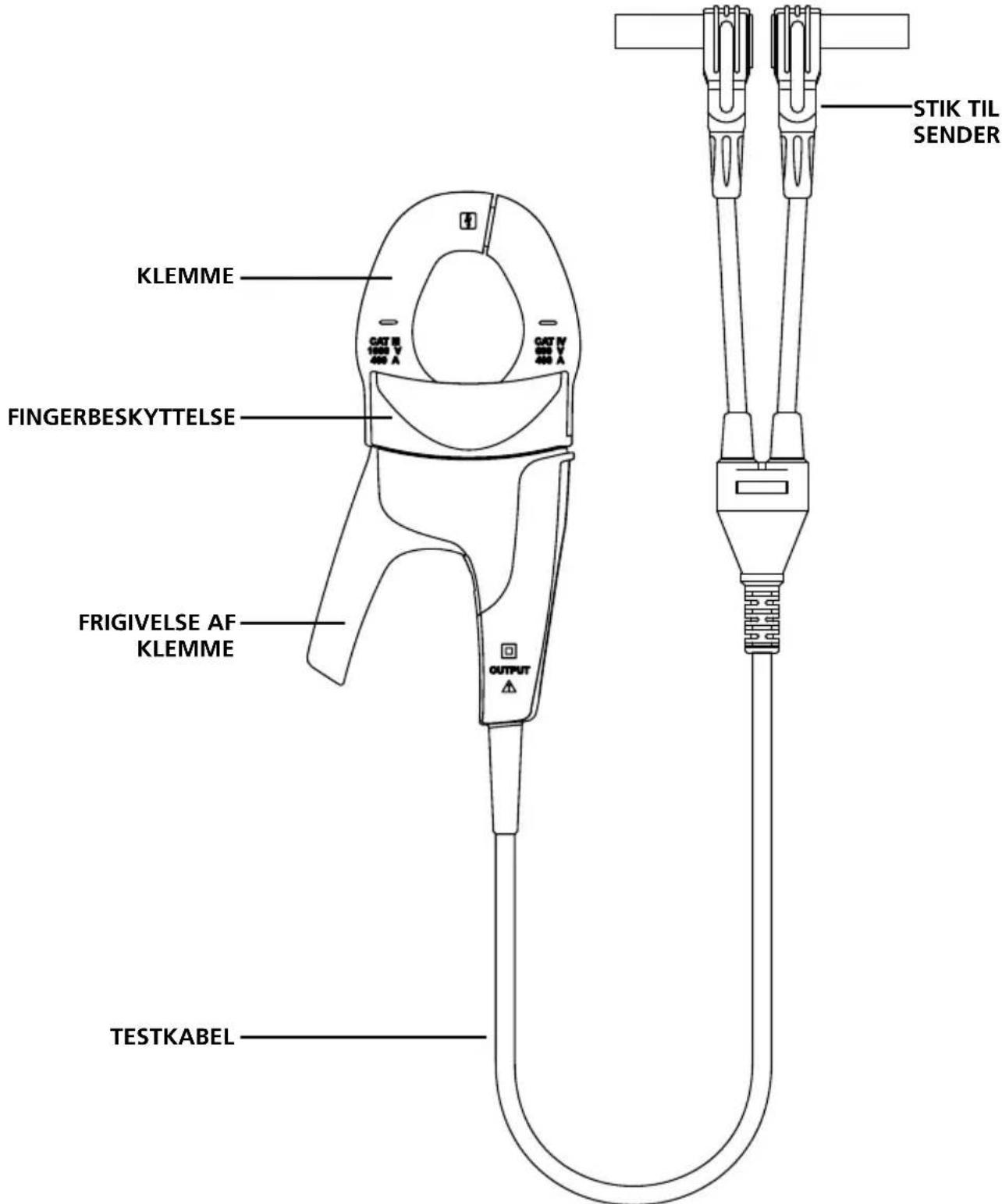

2.3 CT-400-EUR Signalklemme 11

3. DE VIGTIGSTE ANVENDELSER.... 12

3.1 Sporing af strømførende ledninger 13
• 3.1 a Sådan bruges modtageren i SMART SENSOR™ strømførende tilstand......14

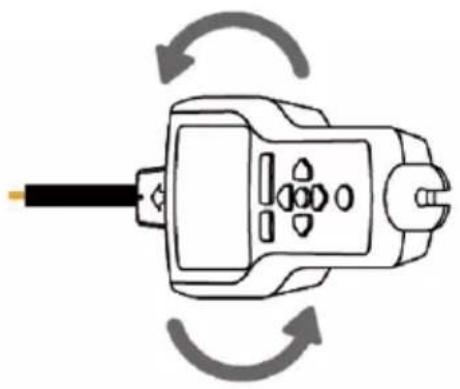

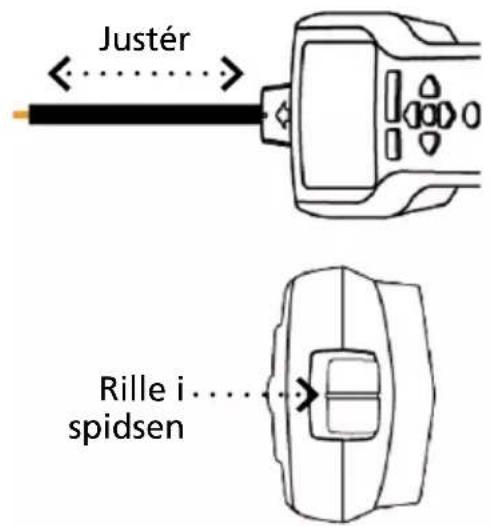

• 3.1 b Sådan bruges modtageren i strømførende probespidssensortilstand...... 15
3.2 Sporing af ikke-strømførende ledninger 16

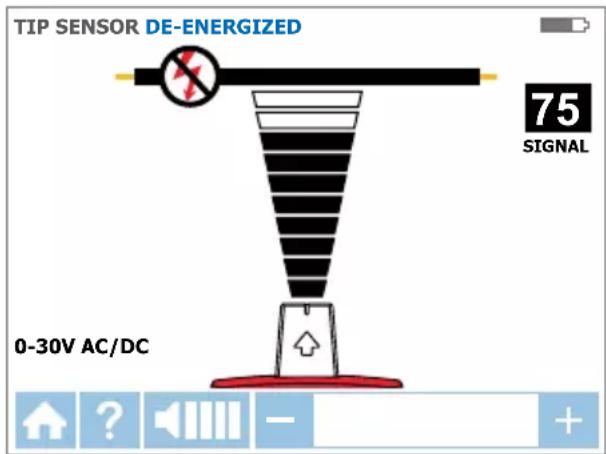

- Sådan bruges modtageren i ikke-strømførende probespidssensortilstand

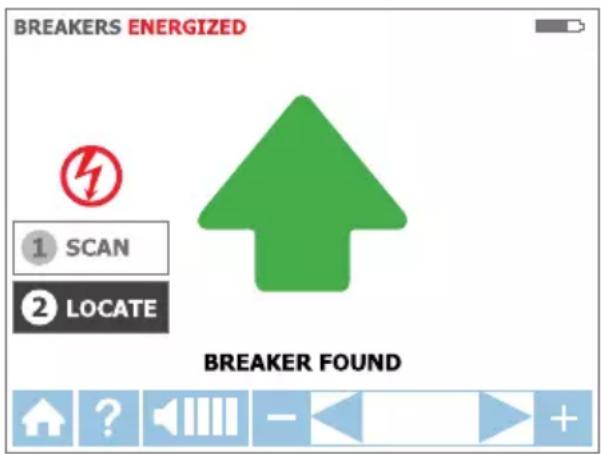

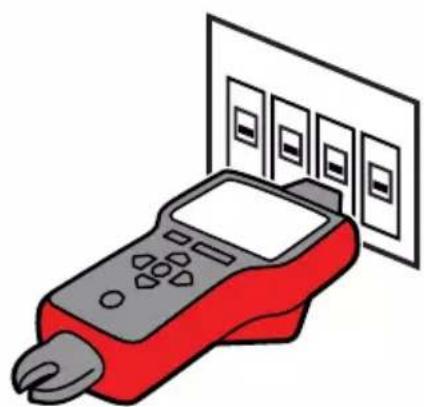

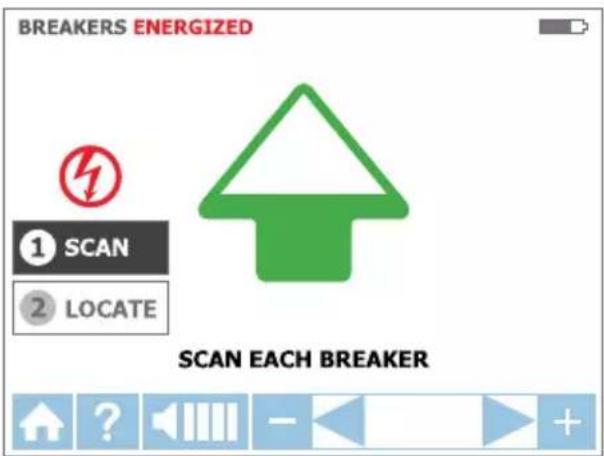

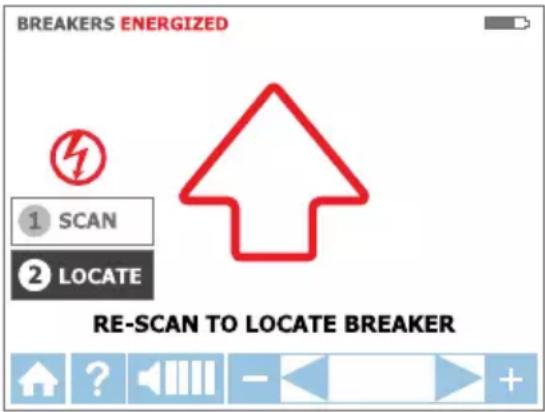

3.3 Identifikation af afbrydere og sikringer 17
- Sådan bruges modtageren i strømførende & ikke-strømførende afbrydertilstand

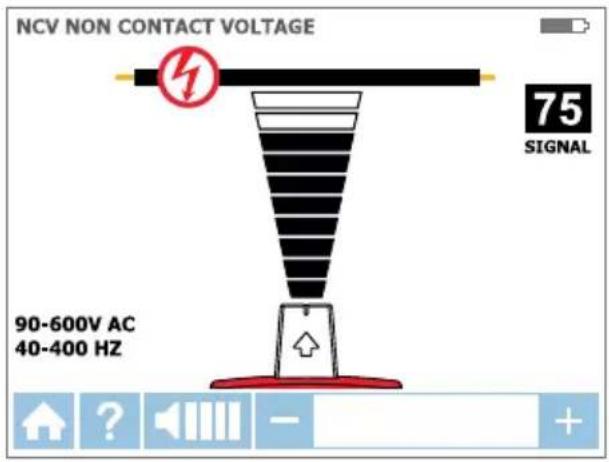

3.4 Kontaktfri spændingsmåling (NCV) 20

4. SÄERLIGE ANVENDELSER 21

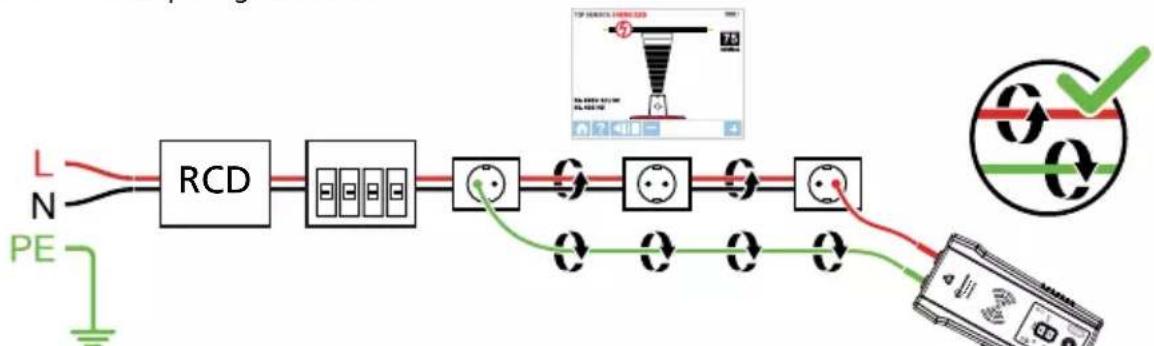

4.1 Sporing af ledning i fejlstrømsbeskyttet kredsløb 21

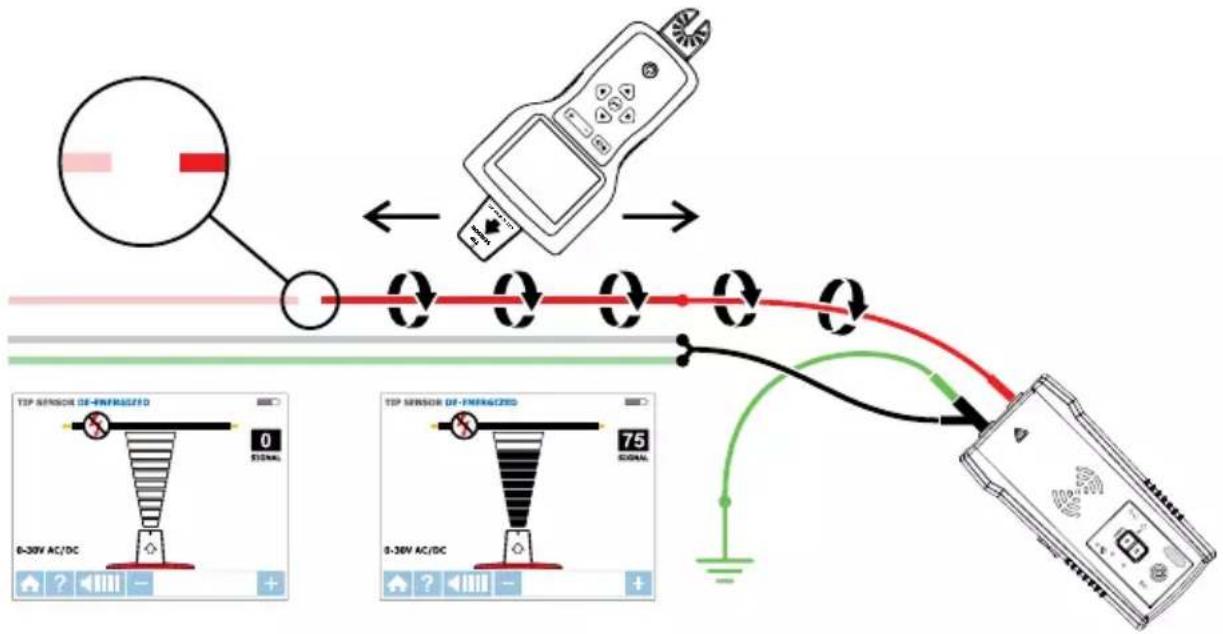

4.2 Lokalisering af brud/åbne ledere 22

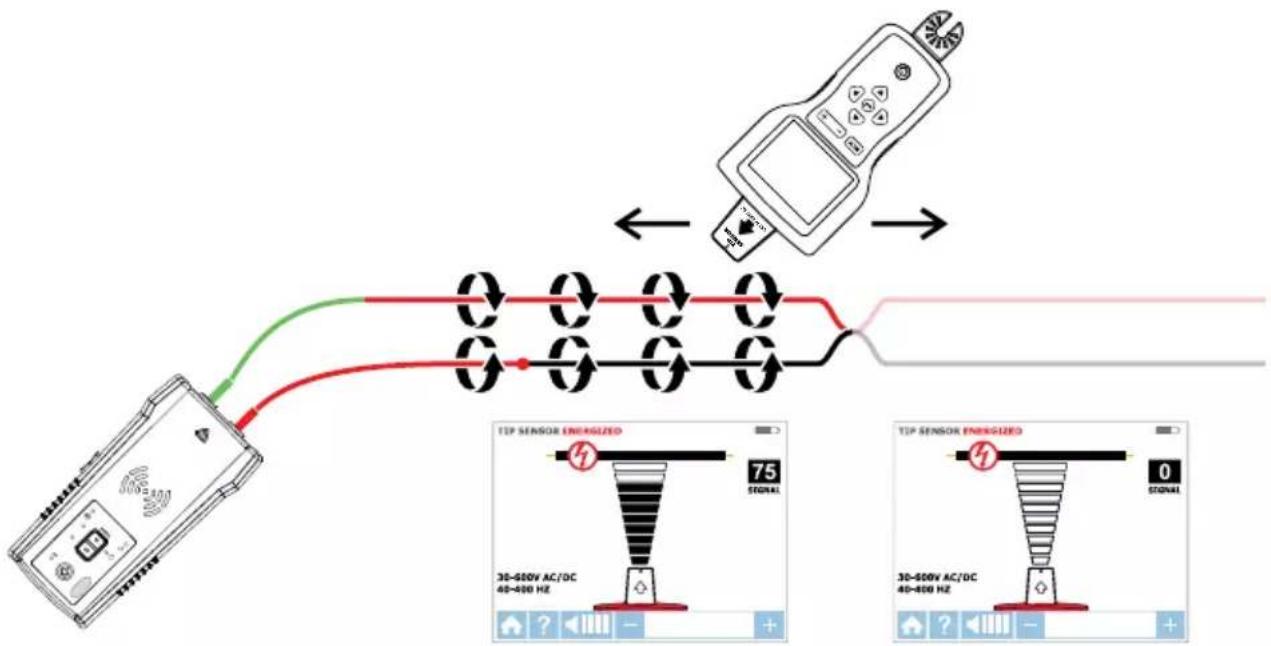

4.3 Lokalisering af kortslutninger 22
4.4 Sporing af ledninger i ledningsrør af metal 23
4.5 Sporing i ikke-metaliske rør og føringer....23

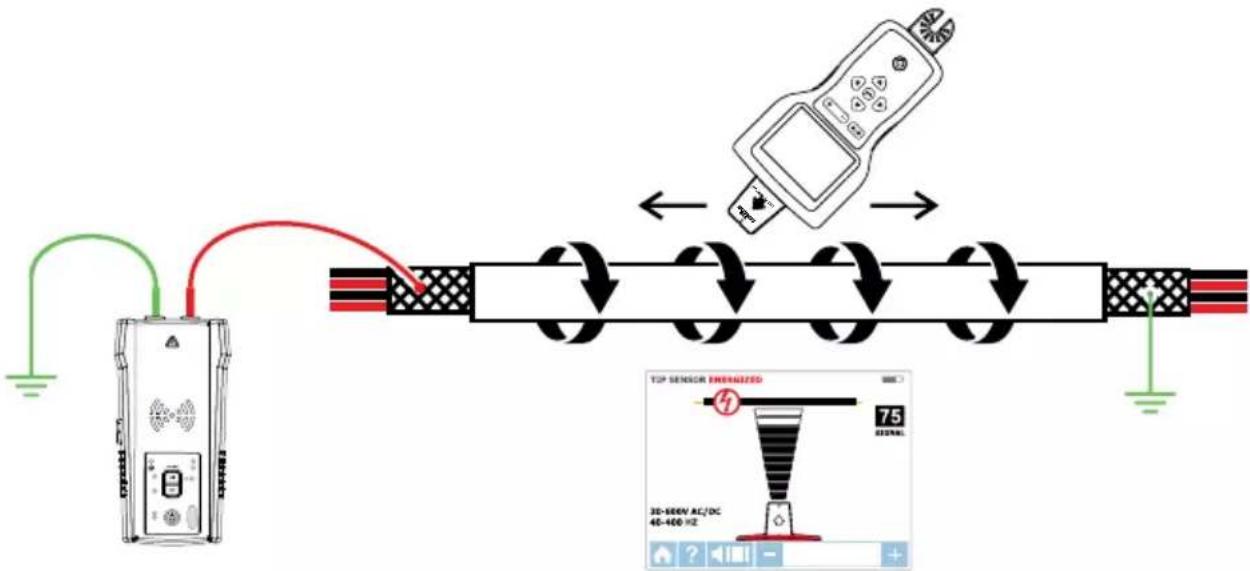

4.6 Sporing af skærmede ledninger 24
4.7 Sporing af ledninger i jorden 25
4.8 Sporing af lavspændingsledninger og datakabler 25
4.9 Sortering af bundlede ledninger....26
4.10 Kortlægning af kredsløb ved brug af testkabler....27
4.11 Sporing af afbrydere/sikringer i systemer med lysdæmpere 27
4.12 Signalklemme - lukkede kredsløb 28

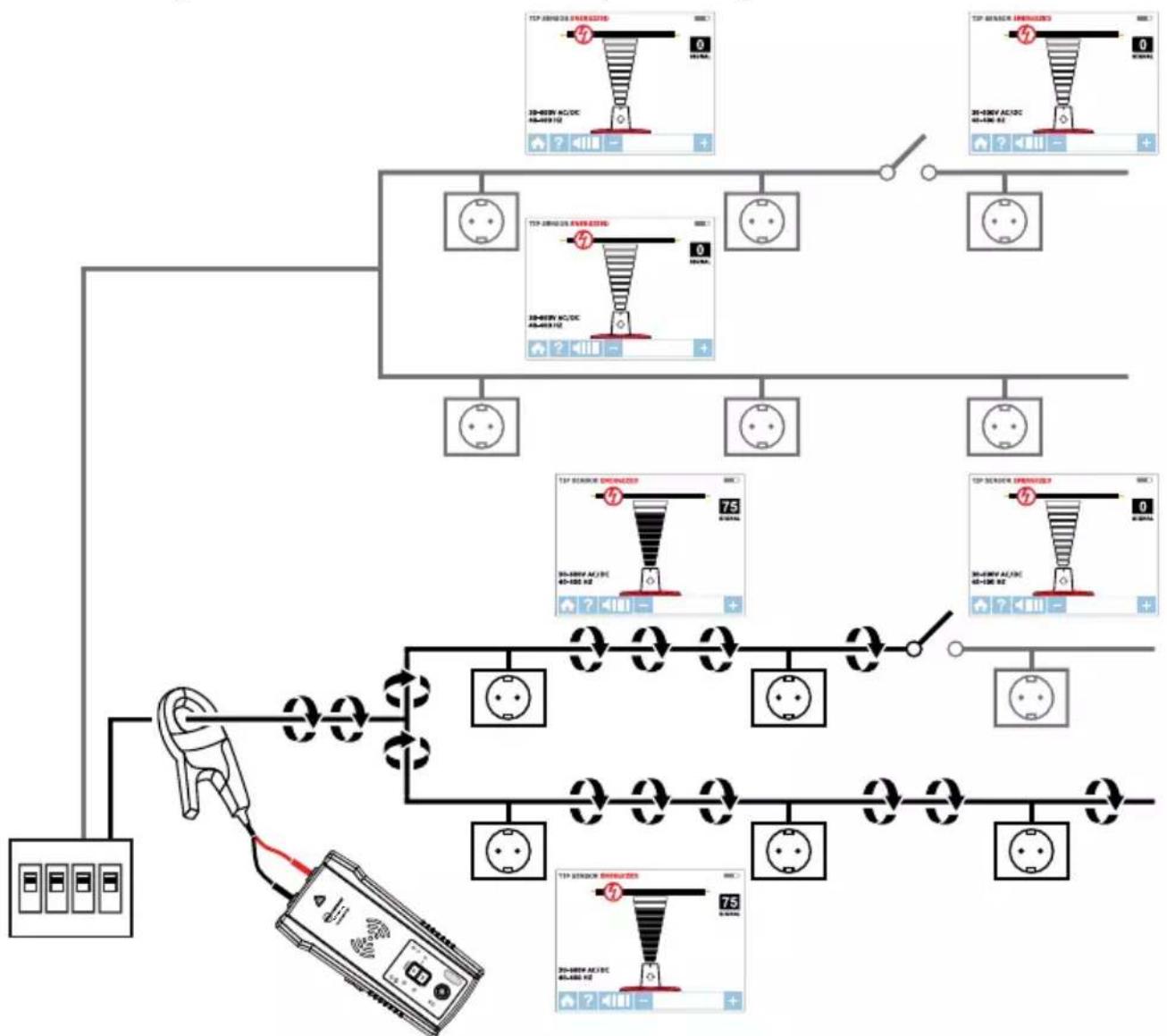

4.13 Signalklemme - kortlægning af kredsløb 30

5. VEDLIGEHOLDELSE....31

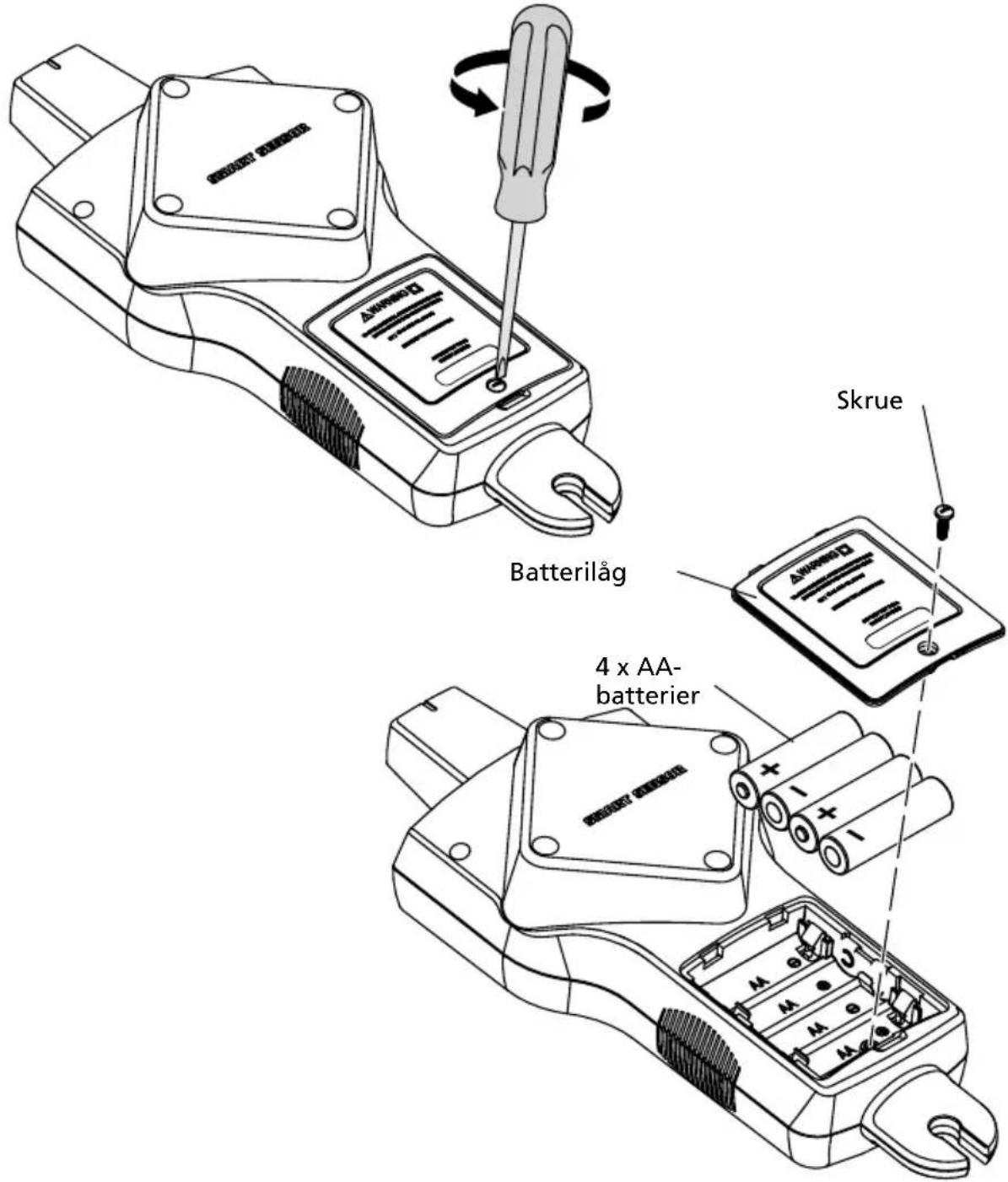

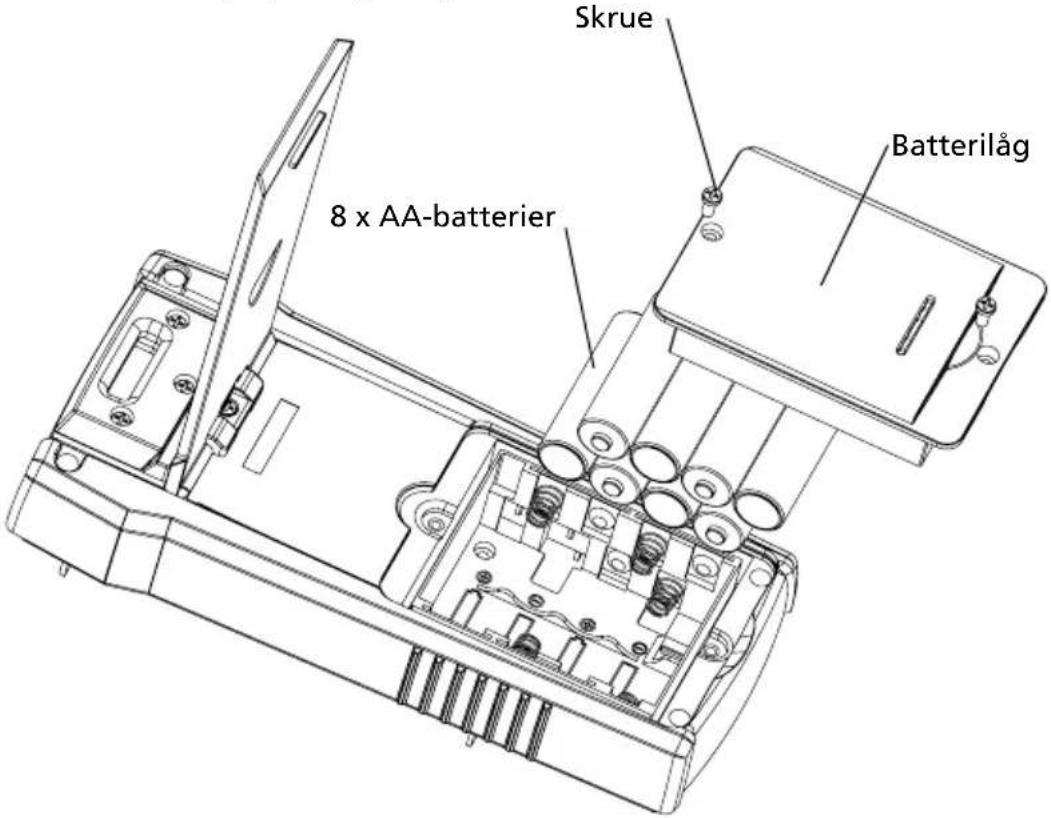

5.1 Udskiftning af batterier 31

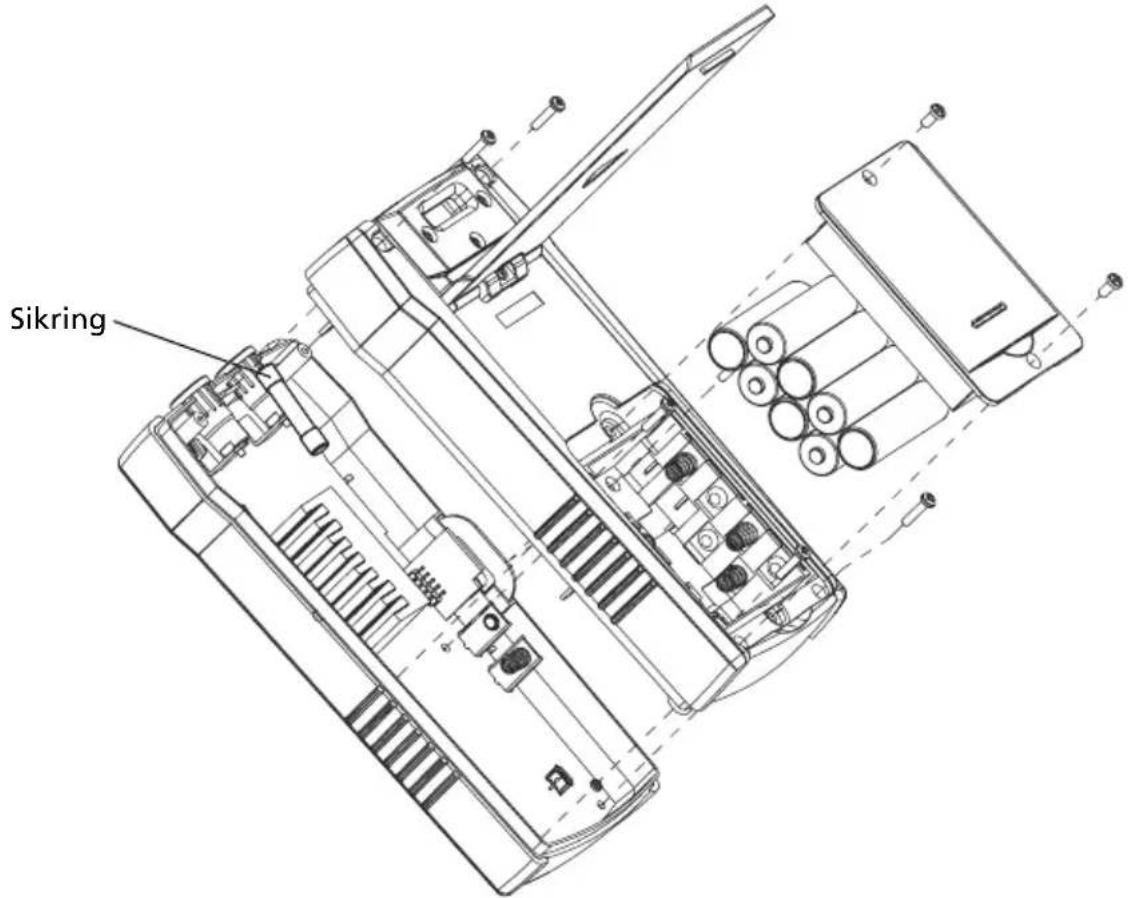

5.2 Udskiftning af sikring....34

6. SPECIFICATIONER 35

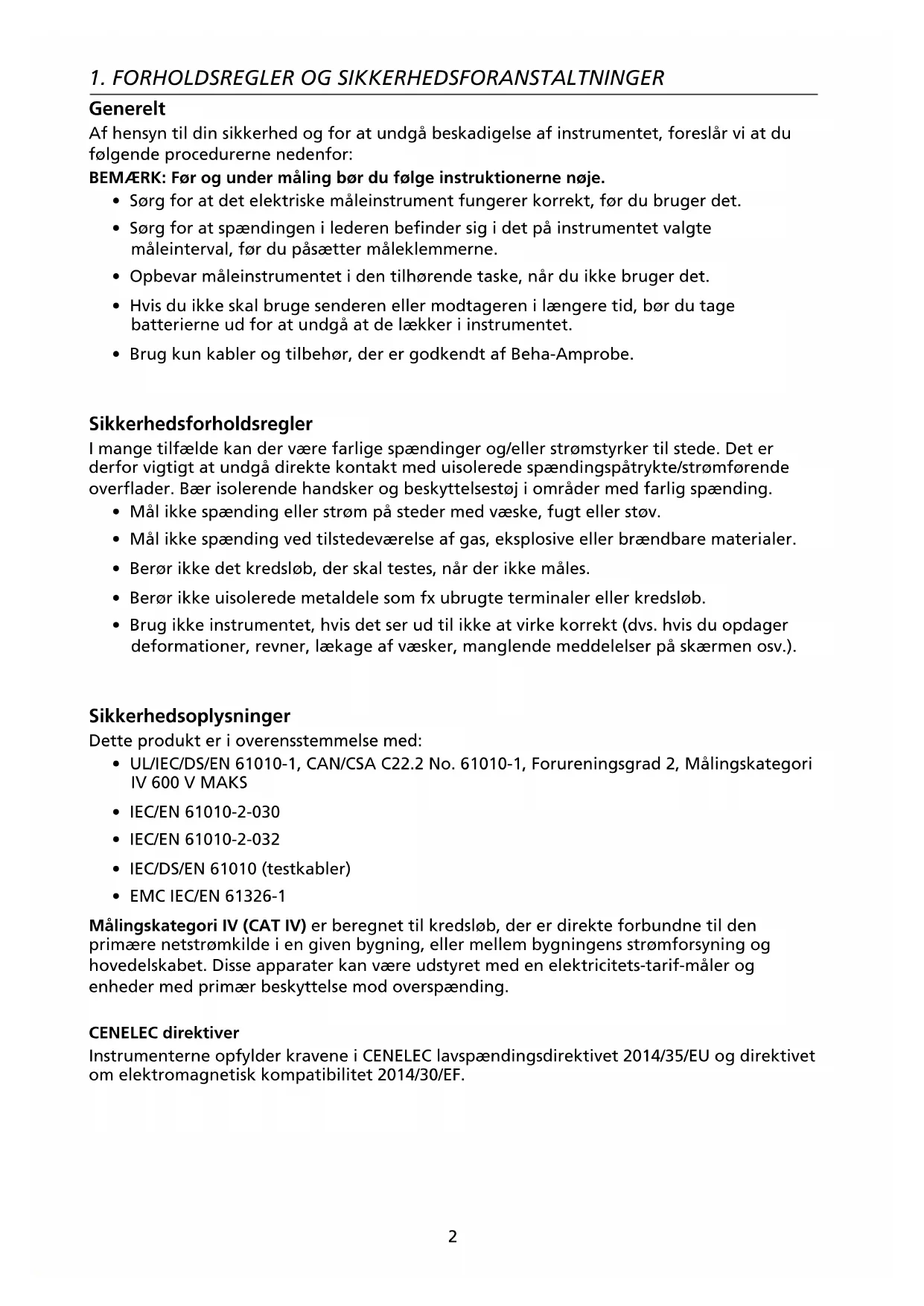

Generelt

BEMÆRK: Før og under måling bør du følge instruktionerne nøje.

• Sørg for at det elektriske måleinstrument fungerer korrekt, før du bruger det.
• Sørg for at spændingen i lederen befinder sig i det på instrumentet valgte måleinterval, før du påsætter måleklemmerne.
• Opbevar måleinstrumentet i den tilhørende taske, når du ikke bruger det.
• Hvis du ikke skal bruge senderen eller modtageren i længere tid, bør du tage batterierne ud for at undgå at de lækker i instrumentet.
• Brug kun kabler og tilbehør, der er godkendt af Beha-Amprobe.

Sikkerhedsforholdsregler

I mange tilfælde kan der være farlige spændinger og/eller strømstyrker til stede. Det er derfor vigtigt at undgå direkte kontakt med uisolerede spændingspåtrykte/strømførende overflader. Bær isolerende handsker og beskyttelsestøj i områder med farlig spænding.

• Mål ikke spænding eller strøm på steder med væske, fugt eller støv.
• Mål ikke spænding ved tilstedeværelse af gas, eksplosive eller brændbare materialer.
• Berør ikke det kredsløb, der skal testes, när der ikke måles.
• Berør ikke uisolerede metaldele som fx ubrugte terminaler eller kredsløb.
• Brug ikke instrumentet, hvis det ser ud til ikke at virke korrekt (dvs. hvis du opdager deformationer, revner, lækage af væsker, manglende meddelelser på skærmen osv.).

Sikkerhedsoplysninger

Dette produkt er i overensstemmelse med:

• UL/IEC/DS/EN 61010-1, CAN/CSA C22.2 No. 61010-1, Forureningsgrad 2, Målingskategori IV 600 V MAKS
  • IEC/EN 61010-2-030
  • IEC/EN 61010-2-032
  • IEC/DS/EN 61010 (testkabler)
  • EMC IEC/EN 61326-1

Målingskategori IV (CAT IV) er beregnet til kredsløb, der er direkte forbundne til den primære netstrømkilde i en given bygning, eller mellem bygningens strømforsyning og hovedelskabet. Disse apparater kan være udstyret med en elektricitets-tarif-måler og enheder med primær beskyttelse mod overspænding.

CENELEC direktiver

Instrumenterne opfylder kravene i CENELEC lavspændingsdirektivet 2014/35/EU og direktivet om elektromagnetisk kompatibilitet 2014/30/EF.

⚠️ Advarsler: Læs inden ibrugtagning

For at undgå elektrisk stød eller kvæstelser:

• Brug kun produktet som specificeret i denne brugervejledning. I modsat fald kan instrumentets beskyttelsesmekanismer være uden virkning.
• Undgå at arbejde alene, så du kan søge assistance, hvis det skulle være nødvendigt.
• Test på en kendt signalkilde indenfor produktets opgivne spændingsområde, både før og efter brug for at sikre, at produktet er i god stand.
• Produktet må ikke bruges i områder med eksplosive gasser eller damp, eller i fugtige eller våde omgivelser.
• Efterse produktet inden brug, og brug ikke produktet, hvis det er beskadiget. Se efter revner eller manglende plastik. Vær særlig opmærksom på isoleringen omkring terminalerne.

- Kontroller terminalerne inden brug. De må ikke bruges, hvis isoleringen er beskadiget eller metallet er frit tilgængeligt.

- Brug ikke produktet, hvis det ikke fungerer korrekt. Beskyttelsesanordningerne kan være forringet. Hvis du er i tvivl, bør du få produktet kontrolleret af en servicetekniker.

- Kontroller terminalerne for gennemgang. Udskift beskadigede testkabler inden brug af produktet.

- Få kun produktet kontrolleret af en kvalificeret servicetekniker.

- Vær meget forsigtig, når du arbejder ved frie ledere eller buxterminaler. Hvis du rører ved en fri leder, kan det medføre elektrisk stød.

- Hold ikke på produktet ud over fingerbeskyttelsen.

- Tilfør ikke mere end den nominelle spænding og CAT-angivelse, som er mærket på produktet imellem terminalerne eller imellem en terminal og jord.

- Fjern testkablerne fra produktet, inden du åbner produktets kabinet eller batteridæksel.

- Produktet må ikke betjenes med batteridækslet fjernet eller kabinettet åbent.

- Udvis forsigtighed, när du arbejder med spændinger på over 30 V AC RMS, 42 V AC PEAK eller 60 V DC. Disse spændinger udgør en risiko for elektrisk stød.

- Forsøg ikke at måle på noget kredsløb, som kunne overstige maksimumsområdet for produktet.

- Brug de korrekte terminaler, funktioner og måleområder.

- Hold fingrene bagved fingerbeskyttelsen, når du bruger alligatorklemmer eller testproberne.

- Brug kun de specificerede sikringer og reservedele.

- Når du forbinder til elektriske ledninger, skal du forbinde minusterminalen inden du forbinder den strømførende terminal; når du afbryder, skal du fjerne den strømførende terminal inden du fjerner minusterminalen.

- For at undgå forkert aflæsning, som kan medføre elektrisk stød eller kvæstelser, skal du udskifte batteriet, så snart indikatoren for lavt batteri vises. Inden og efter brug skal du altid teste produktet ved en kendt spændingskilde.

- Brug kun AA-batterier, som er korrekt installeret i produktet, til at strømforsyne produktet (se afsnit 5.1: Udskiftning af batterier).

- Brug kun de specificerede reservedele ved vedligeholdelse.

- De lokale og nationale sikkerhedsbestemmelser skal overholdes. Brug personligt beskyttelsesudstyr for at forhindre skader pga. stød og gnister på steder, hvor der er farlige strømførende ledninger.

- Brug kun de medfølgende testkabler med produktet eller UL-listede probesæt i kategori IV 600 V eller bedre.

- Brug ikke HOT STICK'en (TIC 410A) til at betjene AT-8000-RE modtageren ved spændinger over 600 V.

- Fjern batterierne, hvis produktet ikke skal bruges i længere tid, eller hvis det opbevares i temperaturer over 50° C. Hvis du ikke fjerner batterierne, kan de lække og beskadige produktet.

- Følg alle vejledningerne fra producenten om behandling og opladning af batterierne.

- Brug ikke produktet til at tjekke, om der er spænding eller ej. Brug i stedet en spændingstester.

Symboler, der bruges i dette produkt

	Batteristatus – Viser tilbageværende strøm på batteriet.
	Startskærm - Vender tilbage til startskærmen.
[2H0Y]	Hjælp – Går til vejledningen.
[172H]	Indstillinger – Går til indstillingerne.
[ZW64]	Viser at lyden er slået fra.
[1438K]	Lydstyrke - Viser lydstyrken i 4 niveauer.
[1Y08]	Følsomhedsindikator - Viser følsomhedsniveauet fra 1 til 10.
[1W00X]	Ikon for strømførende system.
[2TK6]	Ikon for ikke-strømførende system.
[AWCO]	Signalstyrkeindikator - Viser hvor stærkt signalet er fra 0 til 99.
MAN/AUTO	Viser om følsomhedsjustering er i manuel eller automatisk tilstand.
[1CCWZ]	En lås indikerer at Automatisk følsomhedslås er slået til (kun i automatisk følsomhedstilstand).
[1X3C]	Anvendelse og fjernelse fra farlige strømførende ledere tilladt.
[1YCTA]	Pas på! Risiko for elektrisk stød.
	Pas på! Der henvises til forklaringen i denne brugervejledning.
[3YCT]	Apparatet er beskyttet med dobbelt isolering eller forstærket isolering.
[3Y6T]	Jord (masse).
CAT IV 600V	Overspænding op til kategori IV 600V (beskyttelse imod transienter op til 8 kV).
[4240]	Sikring.
[5234]	Overholder de relevante nordamerikanske sikkerhedsstandarder.
[1027Z]	Opfylder kravene i de europæiske direktiver.
[182A2]	Overholder de relevante australske standarder.
[10XHD]	Dette produkt overholder kravene til mærkning af WEEE-direktivet. Den påsatte etiket angiver, at du ikke må kassere dette elektriske/ elektroniske produkt sammen med dit husholdningsaffald. Produktkategori: Med henvisning til udstyrstyperne i bilag I i WEEE-direktivet klassificeres dette produkt som kategori 9-produkt, "overvågnings- og reguleringsinstrumenter". Dette produkt må ikke bortskaffes som usorteret husholdningsaffald.

Denne håndbog indeholder oplysninger og advarsler, der skal overholdes, for at du kan betjene produktet sikkert, og for at instrumentet kan vedligeholdes korrekt. Hvis produktet bruges på en måde, som ikke er specificeret af fabrikanten, kan produktets beskyttelsesforanstaltninger blive forringede. Dette produkt opfylder kravene om vand- og støvtæthed IP52 (modtager) og IP40 (sender og signalklemme) per DS/EN 60529. Brug IKKE apparatet udendørs i regnvejr. Produktet er dobbeltisoleret til beskyttelse iht. DS/EN 61010-1 til CAT IV 600 V.

FORSIGTIG: Tilslut ikke senderen til separat jord i Elektrisk Udsatte Patientområder på hospitaler. Foretag først jordforbindelsen, og afbryd den sidst.

2. SÄETTETS DELE

Din forsendelsespakke skal indeholde:

	AT-8020-EUR KIT	AT-8030-EUR KIT
AT-8000-RE MODTAGER	1	1
AT-8000-TE SENDER	1	1
TL-8000-EUR TESTKABEL OG TILBEH∅RSSÆT*	1	1
CC-8000-EUR HÅRD BÆRETASKE	1	1
BATTERIOPLADERE	-	3
GENOPLADELIGE BATTERIER NIMH TYPE 1,2 V AA (IEC LR6)	-	12
AKLALINE-BATTERIER 1,5 V AA (IEC LR6)	12	-
CT-400-EUR SIGNALKLEMME	-	1
ADPTR-SCT-xx stikadapter	1	1
HS-1 MAGNETISK OPHÆNG	-	1
BRUGERVEJLEDNING	1	1
KOM GODT I GANG	1	1

\*TL-8000-EUR testkabel og tilbehørssæt inklusiv:

• 2 x 1 m testkabler (rød, sort): Kategori IV 600 V
• 1 x 7 m testkabel (grøn): Kategori IV 600 V
• 2 x alligatorklemmer (rød, sort): Kategori IV 600 V
  • 2 testprober (rød, sort): Kategori II 1000 V

Ekstraudstyr:

• TL-8000-25M TESTKABEL LANG 25 m grøn

2.1 AT-8000-RE Modtager

The AT-8000-RE Modtager registrerer det signal, der genereres af AT-8000-TE Senderen langs med ledninger vha. enten TIP SENSOR eller SMART SENSOR™ og viser disse oplysninger på TFT LCD-skærmen i fuld farve.

Aktiv sporing vha. et signal fra AT-8000-TE Sender

SMART SENSOR™ arbejder med et 6 kHz signal, der genereres langs med strømførende ledninger (over 30 V AC/DC) og indikerer ledningens position og retning i forhold til modtageren. SMART SENSOR™ er ikke designet til brug med ikke-strømførende systemer. Til sådanne formål skal du anvende TIP SENSOR.

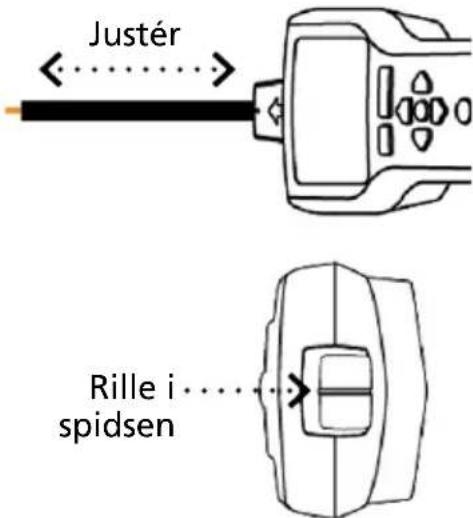

Probespidssensoren kan bruges til både strømførende og ikke-strømførende ledninger, og den kan bruges til generel sporing, sporing på svært tilgængelige steder, lokalisering af afbrydere/sikringer, lokalisering af ledninger i bundter samt i samledåser. I probespidssensortilstanden lokaliseres ledningen både med en lyd og med en visuel indikation af det registrerede signals styrke, men i modsætning til SMART SENSOR™-tilstanden findes ledningens retning eller orientering ikke.

Bemærk: Modtageren vil IKKE registrere signaler fra en ledning igennem metalrør eller skærmede kabler. Der henvises til Særlige anvendelser, afsnittet 4.4 "Sporing af ledninger i ledningsrør af metal" vedr. alternative sporingsmetoder.

TIP SENSOR CAT IV 600 V AC PROBESPIDSSENSOR BEHA-AMPROBE AT-8000-RE SMART SENSOR™ (bagside) LCD-SKÆRM Fuld farve TFT-skærm FINGERBESKYTTELSE FINGERBESKYTTELSE NCV -KNAP Kontaktfri Spændingsmåling 4-vejs NAVIGATIONSKNAPPER BESKYTTENDE GUMMIETUI RECEIVER NCV - + JUSTERING AF F∅LSOMHED (-/+) ENTER-KNAP Vælger funktionen TÆND/SLUK-KNAP BATTERIRUM (bagside) PÅSÆTNING AF HOT STICK (Må ikke bruges ved højere spænding end 600V)

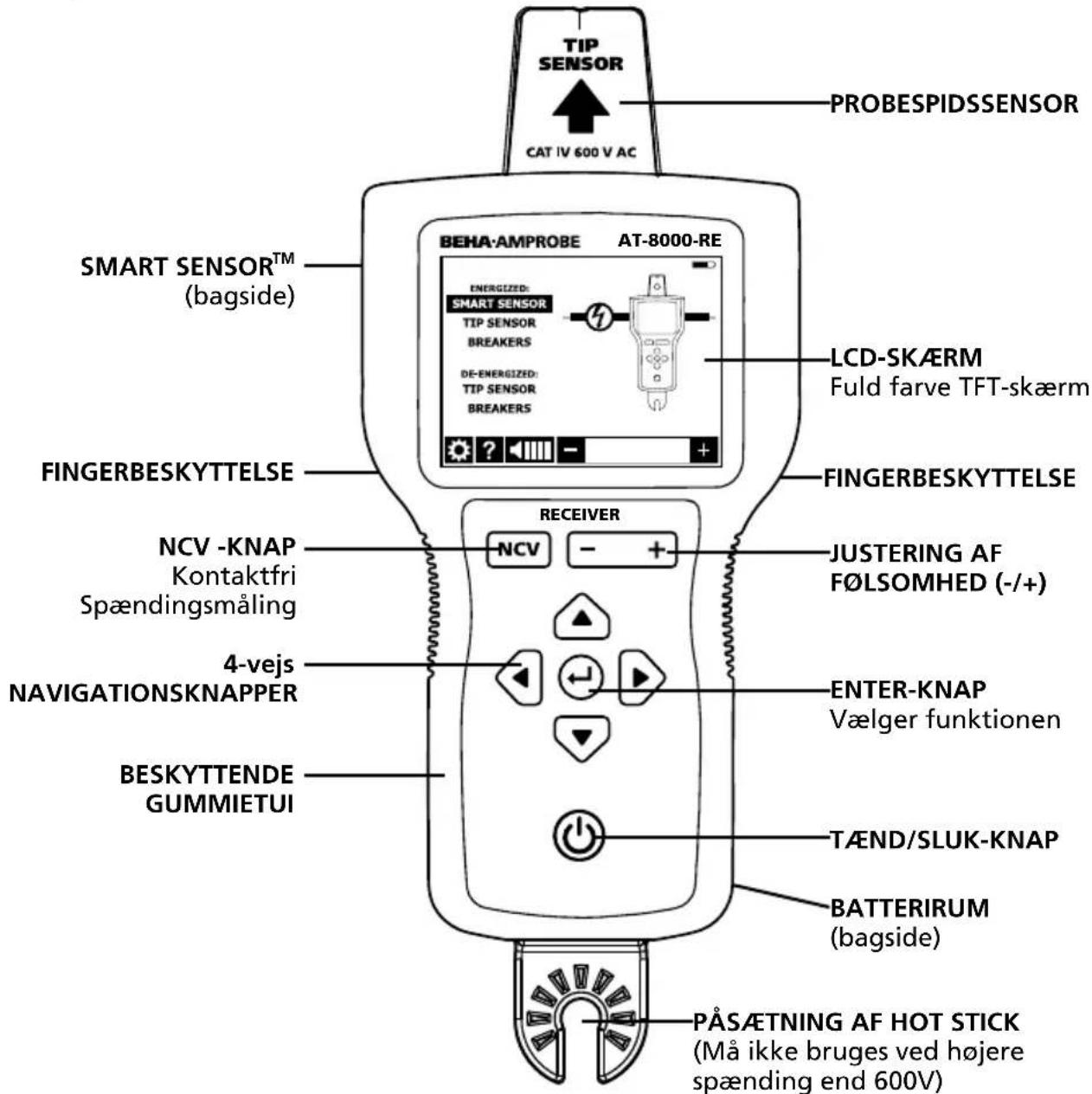

Figur 2.1a: Oversigt over AT-8000-RE Modtager


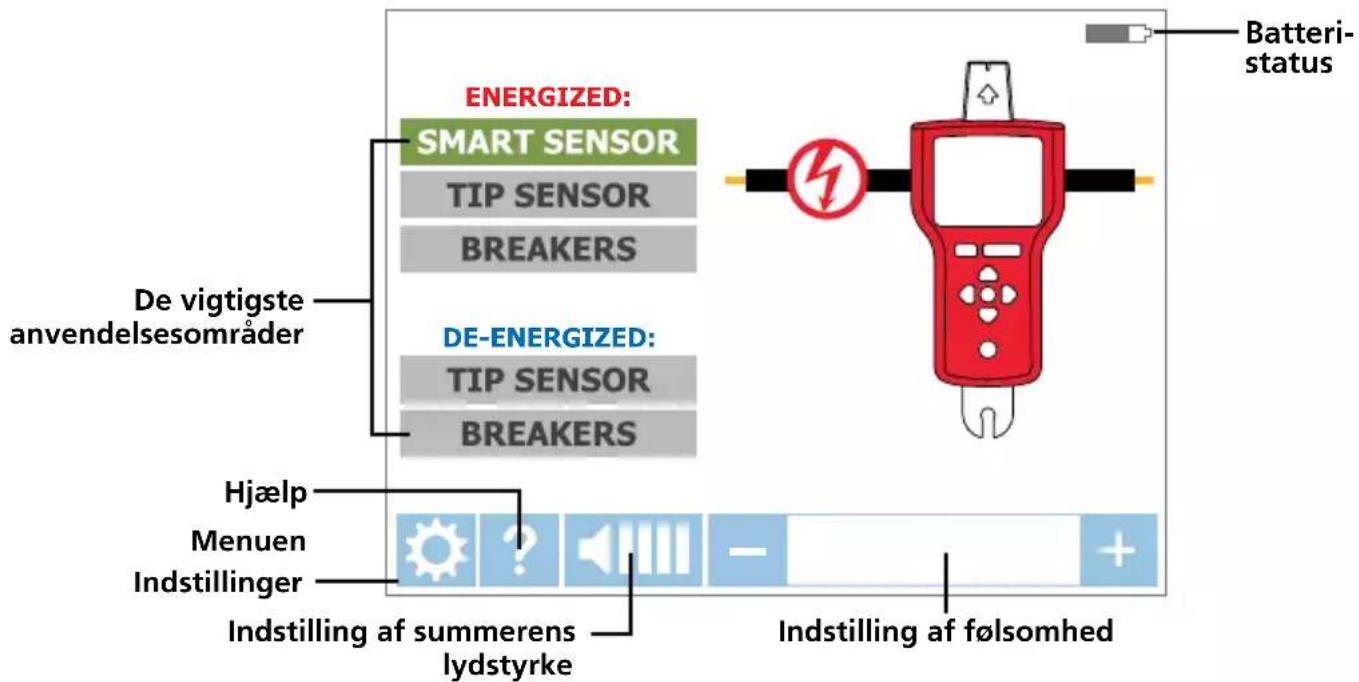

Figur 2.1b: Oversigt over indholdet af startskærmen

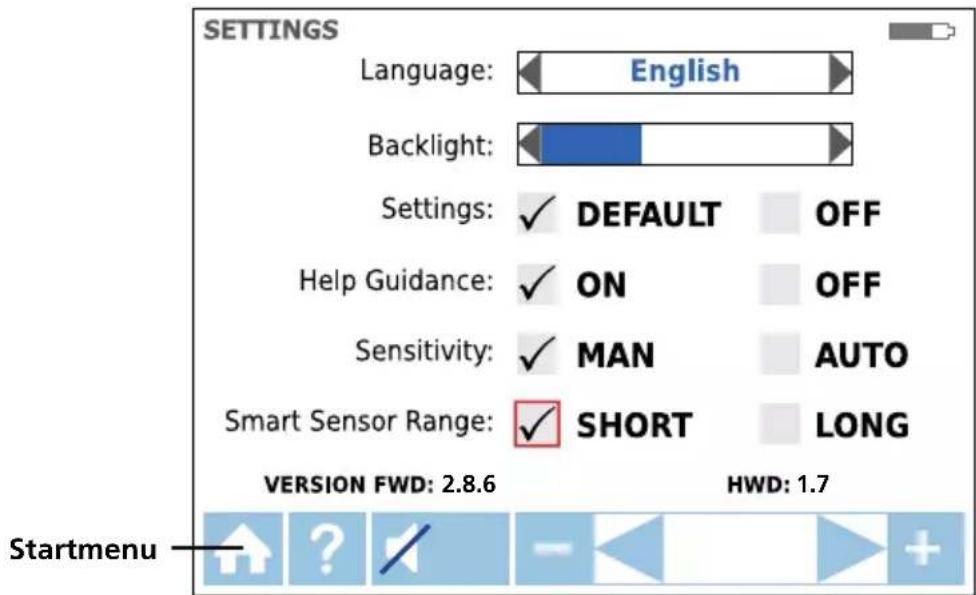

Figur 2.1c: Oversigt over indholdet af menuen Indstillinger

Sprog	Vælg ønsket sprog
Baggrundsbelysning	25 %, 50 %, 75 %, 100 %
Indstilling	STANDARD ☑: Gendan til standardindstillinger
Hjælp	TIL ☑: Instrumentet vil guide dig igennem hver funktionFRA ☑Instrumentet vil starte uden vejledning
Følsomhed*	MAN ☑: Manuel følsomhedsjustering, tasterne (+) og (-)AUTO ☑Automatisk følsomhedsjustering
Smart SensorTM_område	KORT ☑: Til registrering af ledninger op til 1 mLANG ☑: Til registrering af ledninger fra 3 til 6 m

*Bemærk: Du kan let skifte mellem Auto og Manuel følsomhedstilstand ved at trykke på + og – på samme tid, når modtageren er på en sporingsfunktion. Hvis følsomhedstilstand indstilles til "Auto", slås manuel justering fra.

2.2 AT-8000-TE Sender

AT-8000-TE senderen fungerer med strømførende og ikke-strømførende kredsløb op til 600 V AC/DC i elektriske miljøer i Kategori I til Kategori IV.

ADVARSEL OM SPÆNDING INDIKATOR 1. Rød: Strømførende 2. Slukket: Ikke- strømførende 3.Blinker: Overspænding JUSTERING AF LYDSTYRKE (+/-) INDIKATOR FOR LOOP- TILSTAND BESKYTTENDE GUMMIETUI TÆND/SLUK-KNAP BEHA-AMPROBE® AT-8000-TE TRANSMITTER INDIKATOR FOR SENDERFUNKTION TAVSINDIKATOR H∅J SIGNALTILSTAND Tryk >2sek for Loop-tilstand LAVT SIGNAL-TILSTAND (PRÆCISION) BATTERISTATUS

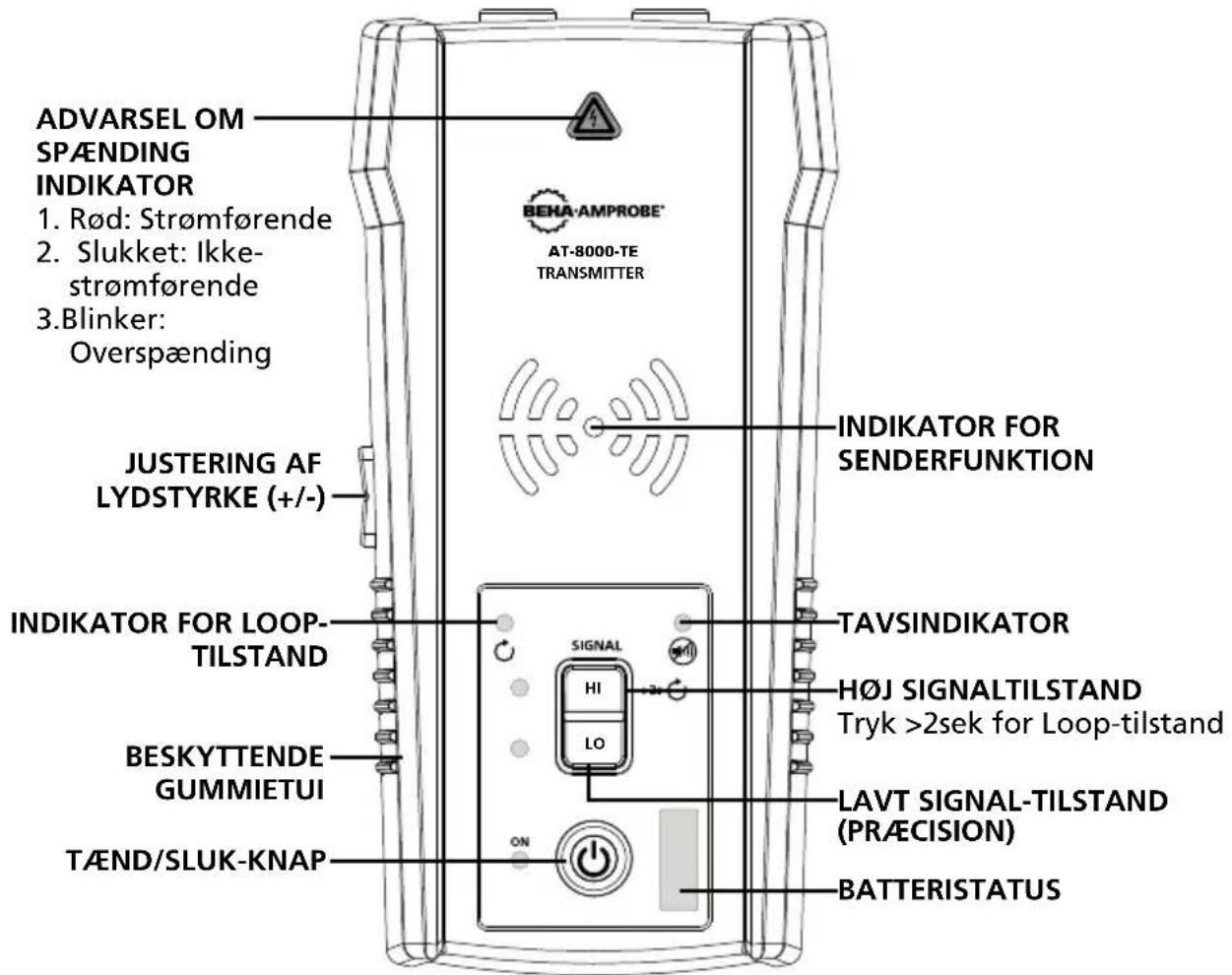

Fig. 2.3: Oversigt over AT-8000-TE senderen

TÆND/SLUK: Tryk kortvarigt for at tænde for senderen. Hold nede > 2 sek. for at slukke for senderen.

Justering af lydstyrke: Lydstyrken kan ændres ved at trykke gentagne gange på LYDSTYRKE OP/NED. Der er 4 lydstyrkeniveauer ud over lydløs. Den valgte lydstyrke vises kortvarigt på LED-skærmen. Hvis lyden er slået fra, lyser LED'en LYDL∅S.

Lydmønsteret afhænger af den valgte funktion.

Indikatoren for advarsel om spænding: Advarselslyset vil være TÄNDT ved strømførende kredsløb (30 til 600 V AC/DC), SLUKKET ved ikke-strømførende kredsløb (0 til 30 V AC/DC) og BLINKE, hvis der detekteres en overspænding (>650 V AC/DC).

INDIKATOR FOR SENDERFUNKTION: LED'ene vil blinke med en rytme, der afhænger af den valgte funktion.

Sender i H∅J tilstand - hurtige blink

Sender i LAV tilstand - langsomme blink

Sender i LOOP-tilstand - skiftende blink

H∅J tilstand: Tryk på HI for at tænde for H∅J sendetilstand. Tryk endnu engang på HI for at slå sendefunktionen fra.

LAV tilstand: Tryk på LO for at tænde for LAV sendetilstand. Tryk endnu engang på LO for at slå sendefunktionen fra.

Loop-funktion: Hold HI nede >2 sekunder for at slå LOOP-funktionen til. Tryk eller hold HI nede for at slå LOOP-funktionen fra.

Senderens signaltilstande:

Højt signal (Hi) – Funktionen HIGH-tilstand (H∅J) anbefales til de fleste ledningssporingsopgaver på strømførende samt ikke-strømførende kredsløb, herunder lokalisering af afbrydere/sikringer. Denne funktion anvendes som oftest.

Lavt signal (Lo) - LAV tilstand er kun velegnet til de mest krævende og præcise ledningssporinger, da instrumentet her begrænser det signalniveau, der dannes af senderen, så du kan lokalisere ledningen mere præcist. Et svagere signal reducerer koblingen til nærliggende ledninger og metalgenstande og hjælper derved til at undgå fejlregistrering pga. spøgelsessignaler. Et svagere signal hjælper også med at forhindre overmætning af modtageren med et kraftigt signal, der dækker et for stort område.

Loop-funktion – Denne tilstand startes ved at holde HI nede i >2 sekunder. Den bruges ved arbejde med lukkede, ikke-strømførende kredsløb som fx kortsluttede ledninger, skærmede kabler eller ikke-strømførende ledninger, der er jordforbundne i den fjerne ende.

Hvordan adskiller Loop-funktionen sig fra Hi- eller Lo-indstillingen, när du bruger testkabler?

Både H∅J- og LAV-funktionen danner et signal i alle åbne dele af det ikke-strømførende kredsløb. Dette er nyttigt ved sporing af åbne ledninger. Hi/Lo-funktionerne fungerer IKKE på ledninger, der er kortsluttede (lukket kredsløb) eller jordforbundne i den fjerne ende, da signalet ikke kan dannes.

Fig. 2.2a: Genererer et signal med H∅J og LAV tilstand samt lukket kredsløb

Loop-funktion danner kun et signal (strømflow) i lukkede ikke-strømførende kredsløb. Loop-funktion bruges til at lokalisere en kortslutning (fordi strømmen ikke kan flyde i åbne ender) samt til at spore ledninger, der er jordforbundne i den fjerne ende (da loopet er lukket pga. jordforbindelsen).

Bemærk: Loop-funktionen fungerer kun på ikke-strømførende kredsløb. Den deaktiveres automatisk, när senderen tilsluttes en strømførende ledning via testkablerne.

Sådan arbejder du med senderen

Når senderen er aktiv og tilsluttet kredsløbet via testkablerne, søger den efter spænding. En rød indikator for Advarsel om spænding lyser, hvis senderen registrerer farlig spænding over 30 V AC/DC.

VIGTIGT!

Indikatoren for Advarsel om spænding vil blinke, hvis der registreres overspænding (>650 V AC/DC). I tilfælde af overspænding skal du straks afkoble senderen fra kredsløbet.

Denne indikator for Advarsel om spænding er ikke designet til at kontrollere for fraværet af spænding. Brug i stedet en spændingstester.

Hvis du trykker kortvarigt på Højt (HI) eller Lavt (LO) signal, begynder senderen at danne et sporesignal. Baseret på den registrerede spænding skifter senderen automatisk til:

Strømførende tilstand bruger en lavere sendefrekvens (6 kHz) end ikke-strømførende tilstand (33 kHz) for at reducere signalkoblingen imellem ledningerne. Ikke-strømførende tilstand kræver en højere frekvens for at kunne danne et pålideligt signal.

Strømførende tilstand: I strømførende tilstand trækker senderen en meget svag strøm fra det strømførende kredsløb og danner et 6 kHz signal. Dette er en meget vigtig funktion ved senderen, da strømforbruget derved ikke injicerer noget signal, der ville kunne beskadige følsomt udstyr, der måtte være tilsluttet kredsløbet. Signalet dannes desuden i en direkte bane mellem senderen og strømkilden og placerer altså IKKE noget signal i nogen lederforgreninger, hvorved der kan spores direkte tilbage til afbryderen/sikringspanelet. Bemærk at senderen pga. denne funktion skal tilsluttes kredsløbets belastningsside.

Ikke-strømførende tilstand: I ikke-strømførende tilstand injicerer senderen et 33 kHz signal i kredsløbet. I denne tilstand vil signalet, da det er injiceret, bevæge sig igennem alle kredsløbets dele. Det er et højfrekvent men lavenergetisk signal, der ikke vil skade selv følsomt udstyr.

2.3 CT-400-EUR Signalklemme (følger med AT-8030-EUR, tilbehør til AT-8020-EUR)

Signalklemmen (tilbehør) bruges, hvis der ikke er let adgang til de frie ledere. Klemmen bevirker, at senderen kan inducere et signal i en ledning igennem isoleringen. Klemmen fungerer ved lukkede kredsløb med lav impedans.

KLEMME CAT B 1600 V 400 A CAT N 600 V 400 A FINGERBESKYTTELSE FRIGIVELSE AF KLEMME OUTPUT STIK TIL SENDER TESTKABEL

Fig. 2.3: Oversigt over CT-400-EUR Signalklemme

⚠⚠ VIGTIG MEDDELELSE, SOM SKAL LÆSES, F∅R DU BEGYNDER AT SPORE

Undgå problemer med signaludslukning med en separat neutral eller separat jordforbindelse.

Signalet, der dannes af senderen, skaber et elektromagnetisk felt omkring ledningen. Dette felt kan registreres af modtageren. Jo tydeligere dette signal er, desto lettere er det at spore ledningen. Hvis senderen er forbundet til to tilstødende ledninger på samme kredsløb (fx linje/fase og neutral leder), bevæger signalet sig i én retning gennem den første ledning og vender derefter tilbage (i modsatte retning) gennem den anden. Dette medfører, at der dannes to elektromagnetiske felter omkring hver ledning, i modsat retning. Disse modsatte felter vil helt eller delvis udslukke hinanden, hvilket gør sporing af ledningen vanskelig eller umulig.

Fig. 3a

For at undgå denne udslukning, bør du bruge en separat neutral eller separat jordforbindelse. Senderens røde testkabel skal tilsluttes linje/faselederen i det kredsløb, du ønsker at spore, og det grønne kabel skal tilsluttes en separat neutral eller jord (som fx et vandrør, jordspyd, jordforbundet metaldel på bygningen eller jordforbindelsen i en stikkontakt) på en anden sikringsgruppe. Det er vigtigt at forstå, at en anden ledning på samme sikringsgruppe som den ledning, du vil spore, IKKE udgør en acceptabel separat neutral/jord. Hvis linje/faselederen er strømførende, og senderen er korrekt forbundet til en separat neutral/jord, lyser den røde LED på senderen. Den separate neutrale/jordforbindelse skaber den maksimale signalstyrke, da det elektromagnetiske felt, der er skabt omkring linje/faselederen, ikke udslukkes af et signal på returvejen, som løber langs en tilstødende ledning (jord eller neutral) i modsat retning, men snarere gennem den separate forbindelse.

TIP: I kredsløb, der er beskyttet af en fejlstrømsafbryder, skal du altid bruge separat neutral leder i stedet for separat jordforbindelse. Ellers vil du udløse fejlstrømsafbryderen.

Der henvises også til Særlige anvendelser, afsnit 4.1 "Sporing af ledning i fejlstrømsbeskyttet kredsløb" vedr. alternative sporingsmetoder.

Fig. 3b: Eksempel på separat neutral leder (foretrækkes)

L N PE 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.5 12 25 35 45 55 65 75 85 95 105 115 125 135 145 155 165 175 185 195 205 215 225 235 245 255 265 275 285 295 305 315 325 335 345 355 365 375 385 395 405 415 425 435 445 455 465 475 485 495 505 515 525 535 545 555 565 575 585 595 605 615 625 635 645 655 665 675 685 695 705 715 725 735 745 755 765 775 785 795 805 815 825 835 845 855 865 875 885 895 905 915 925 935 945 955 965 975 985 995

Fig. 3c: Eksempel på separat jordforbindelse (alternativ)

3.1 Sporing af strømførende ledninger Sådan tilkobler du senderens testkabler

1. Forbind det grønne og det røde testkabel til senderen (polariteten betyder intet).
2. Forbind det røde testkabel (tilbehør) til linje/fase-ledningen, der skal spores. Ved strømførende systemer sendes signalet KUN imellem belastningssiden, som senderen er tilkoblet, og strømkilden (se fig. 3.1a).
3. Tilslut den grønne ledning til en separat neutral ved RCD eller ved et tilslutningssted så tæt på RCD som muligt.*

*Bemærk: Sørg for at linje/faselederen og den separate neutral er forbundet til samme RCD, da RCD ellers udløses.

Tjek at indikatoren for adversel om spænding er slået TIL. Ellers er den forbindelse, du har etableret, fra linje/fase til linje/fase eller fra neutral til neutral, eller kredsløbet er ikke-strømførende. I dette tilfælde skal du etablere forbindelsen igen på korrekt vis.

TIP: Senderen med den røde testledning kan sluttes direkte til den strømførende ledning i det elektriske udstyr, der er under belastning (en motor, elektronik osv.). Sporingen kan udføres, uden at slukke for udstyret eller for strømmen.

L N PE 75 36.40kV AC/DC 48-488 9/2 TIP KINROSS PRODIGIZED TIP KINROSS PRODIGIZED 0 CORNAL

Fig. 3.1b: Indstilling af sender

Konfigurering af AT-8000-TE Sender

1. Tryk på tænd/sluk for at tænde for senderen.
2. Kontrollér at testkablerne er korrekt tilsluttet. Den røde status-LED for spænding skal være tændt ved kredsløb med spænding over 30 V AC/DC.
   Bemærk: Sørg for at du bruger den separate neutrale forbindelse som beskrevet ovenfor.
3. Vælg H∅J signaltilstand ved at trykke på HI (H∅J) for de fleste anvendelser. Senderen vil se ud som vist i fig. 3.1c. LED-skærmen vil hurtigt begynde at blinke.

Bemærk: LAV signalpræcision kan bruges til at begrænse det signalniveau, der dannes af senderen, så du mere præcist kan lokalisere ledningen. Et svagere signal reducerer koblingen til nærliggende ledninger og metalgenstande og hjælper derved til at undgå fejlregistrering pga. spøgelsessignaler. Et svagere signal hjælper også med at forhindre overmætning af modtageren med et kraftigt signal, der dækker et for stort område. LAV tilstand bruges kun til de mest krævende og nøjagtige ledningssporinger.

BLINKER SIGNAL HI LO >2s

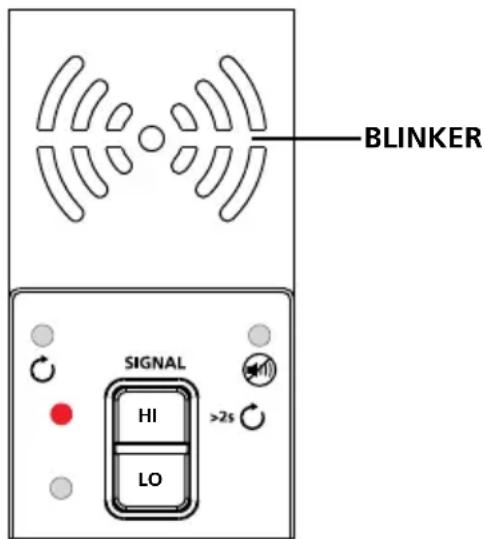

Figur 3.1c: Senderindikator med signal i H∅J tilstand

3.1 a Sådan bruges AT-8000-RE Modtager i SMART SENSOR ^M strømførende tilstand ⏚

Smart Sensor™ gør det muligt lettere at spore ledningen ved at vise dens retning og position, og dette er den anbefalede metode til sporing af strømførende ledninger.

Bemærk: Smart Sensor™ en fungerer ikke med ikke-strømførende systemer. Til sådanne formål skal du anvende probespidssensoren.

Sådan bruger du AT-8000-RE Modtager

1. Tryk på tænd/sluk for at tænde for modtageren. Det kan tage op til 30 sekunder at vise startskærmen.
2. Vælg SMART SENSOR™-tilstanden vha. piletasterne og tryk på den gule ENTER-knap.
3. Hold modtageren med Smart Sensoren imod målområdet. Hvis skærmen viser et blinkende "?" i et rødt mål, registreres intet signal (fig. 3.1d). Flyt Smart Sensoren tættere på målområdet, indtil der registreres et signal og du kan se en retningspil. Hvis der intet signal registreres, kan du øge følsomheden vha. "+" knappen på modtageren.*
4. Flyt modtageren i den retning, pilen på skærmen viser (fig. 3.1e).
5. Et grønt målsymbol indikerer, at modtageren befinder sig direkte over ledningen. Hvis modtageren ikke kan låse sig fast på ledningen, kan du sænke følsomheden vha. "-" tasten eller stille senderen til at sende på LAVT niveau for at opnå præcisionssporing (fig. 3.1f).
6. Tryk på ENTER, når du er færdig, for at vende tilbage til startskærmen.

*Bemærk: For at opnå de bedste resultater skal du holde modtageren mindst 1 meter væk fra senderen og instrumentets testkabler for at minimere signalinterferens og for at forbedre sporingen. Vælg "Lang" Smart Sensor™-område under Indstillinger, hvis du arbejder med ledninger, der ligger mere end 1 m nede.

SMART SENSOR ENERGIZED 0 SIGNAL

Figur 3.1d: Intet signal registreret

SMART SENSOR ENERGIZED 50 SIGNAL

Figur 3.1e: Ledningen befinder sig til venstre

SMART SENSOR ENERGIZED 75 SIGNAL

Figur 3.1f: Modtager låst på ledningen

3.1 b Sådan bruges AT-8000-RE Modtageren i strømførende probespidssensortilstand

PROBESPIDSSENSOR-tilstand har følgende anvendelser: lokalisering af en ledning i et bundle, sporing i hjørner og svært tilgængelige steder som fx i samledåser eller i kabinetter.

1. Tryk på tænd/sluk for at tænde for modtageren. Det kan tage op til 30 sekunder at vise startskærmen.
2. Vælg Strømførende PROBESPIDSSENSOR-tilstand vha. piletasterne og tryk på den gule ENTER-knap.
3. Hold modtageren med probespidssensoren imod målområdet.
4. Afsøg målområdet med probespidssensoren for at finde det kraftigste signal (figur 3.1g). Når du sporer, bør du jævnligt justere følsomheden for at holde signalstyrken nær 75. Skru op eller ned for følsomheden ved at trykke på + eller - på tastaturet. Hvis signalet er for kraftigt til nøjagtig lokalisering, kan du skifter senderen over i LAV tilstand.
5. Placering af modtageren: Du opnår de bedste resultater ved at pege probespidssensorens rille i ledningens retning. Du mister muligvis signalet, hvis sensoren ikke vender korrekt (figur 3.1h).
6. For at bekræfte ledningens retningen skal du regelmæssigt dreje modtageren 90 grader. Signalstyrken vil være højest, når ledningen ligger i samme retning som probespidssensorens rille (fig. 3.1i).
7. Tryk på ENTER, när du er færdig, for at vende tilbage til startskærmen.

Bemærk: For at opnå de bedste resultater skal du holde modtageren mindst 1 meter væk fra senderen og instrumentets testkabler for at minimere signalinterferens og for at forbedre sporingen.

TIP SENSOR ENERGIZED 75 SIGNAL 30-600V AC/DC 40-400 Hz

Figur 3.1g: Modtageren der viser et registreret signal i strømførende probespidssensortilstand

Justér Rille i spidsen

Figur 3.1h: Justering af probespidssensoren med ledningen

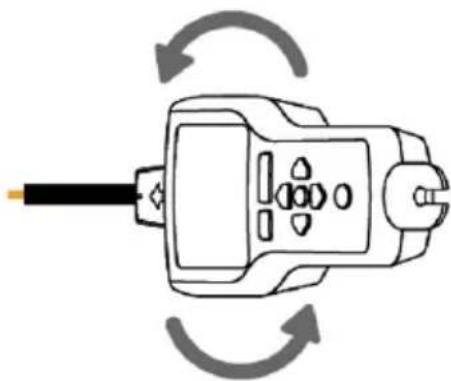

Figur 3.1i: Modtageren drejes og justeres i retning med ledningen

3.2 Sporing af ikke-strømførende ledninger

Sådan tilkobler du senderens testkabler

1. Forbind det grønne og det røde testkabel til senderen (polariteten betyder intet)
2. Forbind det røde kabel til den ikke-strømførende linje/faseleder (på systemets belastningsside). I ikke-strømførende tilstand sendes signalet ind i ALLE kredsløbets grene, og ikke blot imellem stikkontakt og afbryder/sikring som ved strømførende tilstand.
3. Tilslut den grønne leder til en separat jord (metaldele på bygningen, vandrør eller jordledning/jordspyd (PE)) på et separat kredsløb).

BEMÆRK: Af sikkerhedsmæssige årsager er dette kun tilladt på ikke-strømførende kredsløb. Brug ikke en jordforbindelse, der løber parallelt med den ledning, du vil spore, da den vil reducere eller udslukke sporesignalet.

Fig. 3.2a: Korrekt forbindelse med separat jord

*Bemærk: Hvis du arbejder med strømførende kredsløb med fejlstrømsafbryder, vil en separat jordforbindelse udløse fejlstrømsafbryderen.

Konfigurering af AT-8000-TE Sender

1. Tryk på tænd/sluk for at tænde for senderen.

2. Tjek at testkablerne er korrekt tilsluttet. Den røde status-LED for spænding skal være slukket ved ikke-strømførende kredsløb med spænding under 30V AC/DC).
   Bemærk: Sørg for at du bruger den separate jordforbindelse som beskrevet ovenfor.

3. Vælg H∅J signaltilstand ved at trykke på HI (H∅J) for de fleste anvendelser. Senderen vil se ud som vist i fig. 3.2b. LED-skærmen vil hurtigt begynde at blinke.

Bemærk: LAV signalpræcision kan bruges til at begrænse det signalniveau, der dannes af senderen, så du mere præcist kan lokalisere ledningen. Et svagere signal reducerer koblingen til nærliggende ledninger og metalgenstande og hjælper derved til at undgå fejlregistrering pga. spøgelsessignaler. Et svagere signal hjælper også med at forhindre overmætning af modtageren med et kraftigt signal, der dækker et for stort område. LAV tilstand bruges kun til de mest krævende og nøjagtige ledningssporinger.

BLINKER SIGNAL HI >2s LO

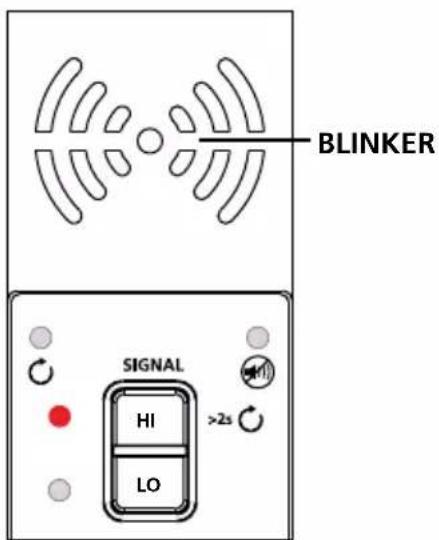

Fig. 3.2b: Senderindikator med signal i H∅J tilstand

Sådan bruger du AT-8000-RE Modtager i ikke-strømførende probespidssensortilstand

PROBESPIDSSENSOR

Ikke-strømførende probespidssensortilstand anvendes til general sporing af ledning, lokalisering af en ledning i et bundle, sporing i hjørner og svært tilgængelige steder som fx i samledåser eller i kabinetter.

1. Tryk på tænd/sluk for at tænde for modtageren. Det kan tage op til 30 sekunder at vise startskærmen.
2. Vælg strømførende probespidssensortilstand med piletasterne og tryk på den gule ENTER-knap.
3. Hold modtageren med probespidssensoren imod målområdet.*
4. Afsøg målområdet med probespidssensoren for at finde det kraftigste signal (figur 3.2c). Når du sporer, bør du jævnligt justere følsomheden for at holde signalstyrken nær 75. Skru op eller ned for følsomheden ved at trykke på + eller - på tastaturet. Hvis signalet er for kraftigt til nøjagtig lokalisering, kan du skifter senderen over i LAV tilstand.
5. Tryk på ENTER, när du er færdig, for at vende tilbage til startskærmen.

TIP SENSOR DE-ENERGIZED 75 SIGNAL 0-30V AC/DC

Fig. 3.2c: Modtageren der viser et registreret signal i ikke-strømførende probespidssensortilstand

*Bemærk: For at opnå de bedste resultater skal du holde modtageren mindst 1 meter væk fra senderen og instrumentets testkabler for at minimere signalinterferens og for at forbedre sporingen.

Ikke-strømførende tilstand bruger en anden antenne i probespidssensoren end strømførende tilstand. Du behøver ikke at pege probespidssensorens rille præcist i ledningens retning. Resultaterne fra sporing af ikke-strømførende ledninger er kun baseret på, hvor tæt probespidssensoren er på ledningen.

3.3 Identifikation af afbrydere og sikringer

Afbryder-funktionen indstiller automatisk modtagerens følsomhed. Dette betyder, at modtageren vil lokalisere og indikere blot én korrekt afbryder/sikring. Denne forbedring hjælper med til at eliminere signalstyrkeanalyse fra processen med identifikation af afbryderen, som er typisk for mindre avancerede kabelsøgere.

Bemærk: Ved lokalisering af afbryder/sikring kan du anvende en forenklet direkte forbindelse til lederne linje og neutral, da disse ledninger er adskilt ved afbryder/sikringspanelet. Der er ingen risiko for signaludslukning, hvis ledningerne er mindst nogle få centimeter fra hinanden. Den separate neutrale bindelse som vist i strømførende probespidssensortilstand bør dog bruges for at opnå de bedste resultater, og specielt, hvis du skal spore ledninger ud over at lokalisere en afbryder/sikring.

Tilslutning af senderen er den samme for strømførende som for ikke-strømførende tilstand ved lokalisering af afbryder/sikring.

Tilslutning af testkablerne

1. Forbind senderen vha. enten forenklet direkte forbindelse eller separat neutral/jordforbindelse.
2. Hvis du anvender forenklet direkte forbindelse, skal du forbinde testkablerne direkte til ledningerne linje/fase og neutral. Når du lokaliserer en afbryder eller sikring, kan du ikke spore ledninger, da signalerne vil annullere hinanden.
3. Ved separat neutral forbindelse skal du forbinde det røde kabel til linje/fase-ledningen på systemets belastningsside. Ledningen kan være strømførende eller ikke-strømførende. Forbind den grønne ledning til en separat neutral som fx en neutral ledning så tæt på afbryderen/sikringen som muligt.

TIP: Senderen med den røde testledning kan sluttes direkte til den strømførende ledning i det elektriske udstyr, der er under belastning (en motor, elektronik osv.). Sporingen kan udføres, uden at slukke for udstyret eller for strømmen.

L N PE 75 30-400V AC/DC 16-400 Hz 75 30-400V AC/DC 40-400 Hz 75 30-400V AC/DC 40-400 Hz

Konfigurering af AT-8000-TE Sender

1. Tryk på tænd/sluk for at starte senderen.
2. Kontrollér at testkablerne er korrekt tilsluttet. Den røde status-LED for spænding skal være tændt ved strømførende kredsløb med spænding over 30 V AC/DC. Hvis spændingen forsvinder, slukker lyset.
3. Vælg H∅J signaltilstand til lokalisering af afbryder/sikring.

Lokalisering af afbryder/sikring i strømførende og ikke-strømførende systemer

AFBRYDERE &

Oversigt over processer med modtageren

Sporing af afbrydere/sikringer er en 2-trinsproces:

① S∅G - Søg på hver afbryder/sikring i et sekund. Modtageren vil registrere sporingens signalniveauer.
② LOKALISÉR - Modtageren vil angive den specifikke afbryder/sikring, der gav det kraftigste signal.

Sådan bruger du AT-8000-RE Modtager

1. Tryk på tænd/sluk for at tænde for modtageren. Det kan tage op til 30 sekunder at vise startskærmen.
2. Vælg strømførende AFBRYDERE-tilstand eller ikke-strømførende AFBRYDERE-tilstand vha. piletasterne, og tryk så på den gule ENTER-knap.

Trin 1 - ① S∅G

1. Instrumentet vil automatisk starte i ① S∅GE-tilstand (fig. 3.3c).
2. Søg efter hver afbryder/sikring et øjeblik ved at berøre den med probespidssensoren. Sørg for at rillen på probespidssensoren peger i samme længderetning som afbryderen/sikringen (fig. 3.3e).
3. For at give tilstrækkelig med tid imellem søgningerne, skal du vente på at den grønne pil lyser og der afgives en lyd (2 bip), før du går videre til næste afbryder/sikring.
4. Afsøg alle afbrydere/sikringer i vilkårlig rækkefølge. Du kan søge efter hver afbryder/sikring flere gange. Modtageren registrerer det kraftigste signal.

Brugstip: For at opnå de bedste resultater kan du prøve at afsøge ved afbryderens/sikringens udgang.

Vigtig bemærkning: Variationen i designet af afbrydere/sikringer, deres højde samt indre kontaktstruktur kan have indflydelse på, hvor nøjagtigt afbryderen/sikringen kan identificeres. For at opnå det mest pålidelige resultat, bør du fjerne et eventuelt afbryder/sikringspaneldæksel og foretage søgningen på ledningerne i stedet for afbryderen/sikringen. Søg altid efter afbrydere/sikringer med probespidssensoren i samme position og justering. Variationer kan give forkerte resultater.

BREAKERS ENERGIZED ① SCAN ② LOCATE SCAN EACH BREAKER

Figur 3.3c: S∅GE-tilstand - Afsøgning af afbrydere/sikringer

Figur 3.3e: Korrekt justering af probespidssensoren med afbryderen

Trin 2 - ② LOKALICÉR

1. Vælg LOKALISERINGS-tilstand vha. piletasterne og tryk på den gule ENTER-knap (Fig. 3.3d).
2. Afsøg igen hver afbryder/sikring ved at berøre dem med probespidssensoren i et sekund. Aktiv rød pil indikerer søgeprocessen. Sørg for at rillen på probespidssensoren peger i samme længderetning som afbryderen/sikringen (fig. 3.3e).

Brugstip: Hold modtageren i samme position som under søgeprocessen.

1. Afsøg igen hver afbryder/sikring indtil en fast lysende grøn pil samt en konstant lyd angiver, at den korrekte afbryder/sikring e

2. Tryk på ENTER, när du er færdig, for at vende tilbage til startskærmen.

BREAKERS ENERGIZED ① SCAN ② LOCATE RE-SCAN TO LOCATE BREAKER

Figur 3.3d: LOKALISERINGS-tilstand - gning efter den korrekte afbryder/sikring

Brugstip: Nøjagtigheden af identifikationen af afbryderen/sikringen kan kontrolleres ved at skifte modtageren til strømførende eller ikke-strømførende probespidssensortilstand og tjekke, at signalniveauet for den identificerede afbryder er den højeste blandt alle afbrydere/sikringer.

BREAKERS ENERGIZED 1 SCAN 2 LOCATE BREAKER FOUND

Figur 3.3f: LOKALISERINGS-tilstand - afbryder/sikring identificeret

3.4 NCV-tilstand

NCV-funktionen (Non-Contact Voltage - kontaktfri spændingsmåling) bruges til at bekræfte, at ledningen er strømførende. Denne metode kræver ikke anvendelse af senderen. Modtageren vil registrere og spore en strømførende ledning, hvis spændingen er mellem 90V og 600V AC og mellem 40 og 400 Hz. Der behøver ikke at løbe nogen strøm.

Bemærk: Af sikkerhedsmæssige hensyn skal du altid bruge en yderligere spændingstester til at kontrollere, at den ledning, du skal arbejde med, ikke er strømførende.

⚠️ Spændingsindikationen ved NCV-test er ikke tilstrækkelig til at garantere sikkerheden. Denne funktion er ikke egnet til test af fravær af spænding. Dette kræver altid en to-polet spændingstest.

Betjening i NCV-tilstand

1. Tryk på tænd/sluk for at tænde for modtageren. Det kan tage op til 30 sekunder at vise startskærmen.
2. Tryk på NCV-knappen for at vælge kontaktfri spændingsmåling.
3. Hold modtageren med probespidssensoren mod ledningen.
4. For præcist at lokalisere linje/fase-lederen i forhold til neutral, skal du skrue op eller ned for følsomheden ved at trykke på + eller - på tastaturet.
5. Tryk på ENTER, når du er færdig, for at vende tilbage til startskærmen.

NCV NON CONTACT VOLTAGE 75 SIGNAL 90-600V AC 40-400 HZ

Fig. 3.4: Spændingsregistrering i NCV-tilstand vha. probespidssensor

4.1 RCD-sporing i beskyttelseskreds

Metode 1

• Hvis det overhovedet er muligt, bør du anvende separate forbindelser til neutral. Til dette formål kan du tilslutte det grønne testkabel til en separat neutral ved fejlstrømsafbryderen eller ved et tilslutningssted så tæt på fejlstrømsafbryderen som muligt.*
• Udfør sporing som beskrevet under Sporing af ledning (tilstandene SMART og PROBESPIDS) eller Afbryder/sikringstilstand.

*Bemærk: Sørg for at linje/faselederen og den separate neutral er forbundet til samme RCD, da RCD ellers udløses.

Fig. 4.1: Eksempel på separat neutral forbindelse

Metode 2 – Hvis det ikke er muligt at bruge separate forbindelser til neutral:

• Gør kredsløbet ikke-strømførende.
- Tilslut en sender direkte til lederen som beskrevet under Sporingsmetoder for ikke-strømførende ledninger vha. separat jordforbindelse (grønt testkabel forbundet til en separat jord i stedet for til neutral).
- Udfør sporing som beskrevet under Sporing af ledning eller Afbryder/sikringstilstand.

4.2 Lokalisering af brud/åbne ledere

Det er muligt at lokalisere det nøjagtige sted, hvor en ledning er brudt, også selvom ledningen befinder sig i en væg, under gulvet eller i loftet.

1. Sørg for at ledningen ikke er strømførende.
2. Brug de trin, der er beskrevet i afsnit 3.2, til at forbinde senderen og foretage sporing.
3. For at opnå de bedste resultater, skal du jordforbinde alle ikke-strømførende ledninger, der løber parallelt, vha. det sorte testkabel.

Sporesignalet, der dannes af senderen, løber langs med ledningen så længe der er kontinuitet i metallederen. Du kan finde et kabelbrud ved at spore langs med ledningen, indtil signalet forsvinder. Du kan kontrollere fejlens placering ved at flytte senderen til den anden ende af ledningen og gentage sporingen fra den modsatte ende. Hvis signalet forsvinder på samme sted som før, har du fundet fejlen.

Bemærk: Hvis du ikke kan finde brudstedet, kan der være tale om et højresistansbrud (et delvist brud). Sådan et brud vil forhindre stærkere strømstyrker i at løbe, men det vil tillade passage af sporingssignalet. Sådanne fejl registreres ikke, før lederen er helt brudt.

Fig. 4.2: Sådan lokaliserer du fejlen

4.3 Lokalisering af kortslutninger

Kortsluttede ledninger vil få afbryderen/sikringen til at udløses. For at korrigere dette, skal du afbryde ledningerne og sørge for, at deres ender på begge sider af kablet er isoleret fra hinanden og andre ledninger eller belastninger, samt at de ikke er strømførende.

1. Forbind senderen med testkablerne til kredsløbet som vist i fig. 4.3.
2. Sæt senderen i Loop-funktion ved at holde H∅J-knappen nede i 2 sekunder. Kontroller, at Loop-LED lyser.
3. Sæt modtageren i ikke-strømførende probespidssensortilstand og foretag sporing.

Start sporing af ledningen indtil signalet forsvinder. Du kan kontrollere fejlens placering ved at flytte senderen til den anden ende af ledningen og gentage sporingen fra den modsatte ende. Hvis signalet forsvinder på samme sted som før, har du fundet kortslutningen.

Bemærk: Denne metode vil være påvirket af signaludslukning. Forvent et relativt svagt signal.

Fig. 4.3: Sådan finder du en kortslutning

4.4 Sporing af ledninger i ledningsrør af metal: Metode til samledåser

AT-8000-RE modtageren kan ikke registrere signalet fra en ledning igennem metalrør. Metalrøret vil afskærme fuldstændigt for sporesignalet.

Bemærk: Modtageren kan registrere ledninger i rør, der ikke er af metal. Til disse anvendelser skal du følge de generelle retningslinjer for sporing.

Sådan sporer du ledninger i kabelrør:

1. Brug enten strømførende eller ikke-strømførende probespidssensortilstand som beskrevet i afsnit 3.1b og 3.2.
2. Åbn samledåser og brug modtageren med probespidssensoren til at registrere, hvilken ledning i samledåsen, der fører signalet.
3. Flyt målingen fra samledåse til samledåse for at følge ledningens føring.

Bemærk: Påfører du signalet direkte til ledningsrøret, sendes signalet igennem alle rørets forgreninger, hvilket gør det umuligt at spore en bestemt ledning.

1. Sæt en elektrisk ledende søgefjeder eller ledning i røret.
2. Forbind senderens røde testkabel til søgefjederen og den grønne jordledning til en separat jord som beskrevet i afsnit 3.2.
3. Sæt modtageren i ikke-strømførende probespidssensortilstand og foretag sporing af ledningsrøret.
4. Modtageren vil registrere signalet, der løber igennem røret i søgefjederen eller ledningen.

4.6 Sporing af skærmede ledninger

Skærmede ledninger forhindrer modtageren i at registrere et sporesignal, hvis du følger standardvejledningen. Du kan dog spore skærmede ledninger på følgende måde.

Hvis den skærmede ledning er jordforbundet i den fjerne ende:

1. Indstil senderen i Loop-tilstand ved at holde H∅J nede i 2 sekunder. Kontroller, at Loop-LED lyser.
2. Afbryd jordforbindelsen i den nærmeste ende af den skærmede ledning og forbind skærmen til én af terminalerne på senderen vha. et testkabel (polariteten betyder intet).
3. Forbind den anden udgang på senderen til en separat jordforbindelse.
4. Sæt modtageren i ikke-strømførende probespidssensortilstand for at spore skærmen som beskrevet i afsnit 3.2.

Fig. 4.6a: Sporing af en skærmet ledning

Hvis den skærmede ledning ikke er jordforbundet i den fjerne ende:

1. Indstil senderen på Sporing af ledning (se afsnit 3.2).
2. Afbryd jordforbindelsen i den nærmeste ende af den skærmede ledning og forbind skærmen til én af terminalerne på senderen vha. et testkabel (polariteten betyder intet).
3. Forbind den anden udgang på senderen til en separat jordforbindelse.
4. Sæt modtageren i en tilstand til sporing af ledninger for at spore skærmen som beskrevet i afsnit 3.2.

Fig. 4.6b: Sporing af en skærmet ledning, som er afbrudt fra jord i den fjerne ende

4.7 Sporing af ledninger i jorden

AT-8000-EUR kan spore ledninger i jorden på samme måde som den kan lokalisere ledninger i vægge eller under gulve.

Du kan bruge et hot sick tilbehør for at gøre sporingen mere ergonomisk og praktisk.

L N PE

Fig. 4.7: Sporing af ledninger i jorden

4.8 Sporing af lavspændingsledninger og datakabler

AT-8000-EUR kan spore datakabler, lydkabler og termostatkabler (hvis du vil spore af skærmede ledninger, henvises til afsnit 4.6).

Sporing af data-, lyd og termostatkabler:

1. Forbind senderen vha. metoden med separate jordforbindelser som beskrevet i afsnit 3.2.
2. Sæt modtageren i ikke-strømførende probespidssensortilstand og foretag sporing af ledningen.

4.9 Sortering af bundlede ledninger

Identificering af en bestemt ledning i et bundle:

1. Forbind senderen vha. strømførende eller ikke-strømførende probespidssensortilstand. Hvis du forbinder til en strømførende ledning, skal du sikre dig, at senderen er sluttet til på belastningssiden.
2. Vælg hhv. strømførende eller ikke-strømførende probespidssensortilstand på modtageren. Træk en ledning ad gangen ud fra de øvrige ledninger i bundlen og berør den med probespidssensoren. Det kraftigste signal indikerer den korrekte ledning i bundlen.

Bemærk: I visse særlige tilfælde kan det være nødvendigt at forbinde alle ubrugte ledere på sendersiden til jord.

4.9a: Identifikation af strømførende ledninger

4.9b: Identifikation af ikke-strømførende ledninger

4.10 Kortlægning af kredsløb ved brug af testkabler

Kortlægning af et kredsløb kan kun ske for ikke-strømførende kredsløb ved brug af testkabler.

1. Stil afbryder/sikring til positionen FRA.
2. Forbind senderen og modtageren som beskrevet i afsnit 3.2 om ikke-strømførende sporing.
3. Søg på forsiden af stikforbindelser og ledninger til belastninger med modtagerens probespidssensor
4. Alle de ledninger, stikforbindelser og belastninger, der registreres med et kraftigt signal af modtageren, er forbundet til denne afbryder/sikring.

Fig. 4.10: Kortlægning af kredsløb

4.11 Sporing af afbrydere/sikringer i systemer med lysdæmpere

Lysdæmpere kan skabe betydelige mængder elektrisk "støj", som er et signal med mange frekvenser. I visse sjældne tilfælde kan modtageren fejlregistrere denne støj, hvilket ofte kaldes et "spøgelsessignal", som om det var senderens signal. Modtageren kan derfor give forkerte resultater. Når du skal lokalisere afbrydere eller sikringer i systemer med lysdæmpere, skal lysdæmperen være slukket (lyset skal være slukket). Dette vil forhindre modtageren i fejlagtigt at indikere en afbryder/sikring.

4.12 Signalklemme - lukkede kredsløb

Lukkede, ikke-strømførende, lavimpedante kredsløb

Klemmen (tilbehør) bruges til at forbinde testkablerne i situationer, hvor der ikke er adgang til de frie ledere. Når klemmen forbindes til senderen, kan senderen inducere sit signal i den strømførende eller ikke-strømførende ledning igennem isoleringen. Signalklemmen anvendes typisk ved sporing af ledere eller skærme, som er jordforbundne i begge ender. Ved signalkabler og ikke-strømførende ledninger eller belastninger skal du midlertidigt jordforbinde kredsløbet i begge ender for at gennemføre sporingen.

Tilslutning af signalklemmen

1. Forbind CT-400-EUR testkablerne til senderens terminaler (polariteten betyder intet).
2. Sæt CT-400-EUR signalklemmen rundt om lederen. Du kan forøge signalstyrken ved eventuelt at vinde et par runder af lederen omkring klemmen.

TOP SENSOR ENHANCED 75 3E-860V AC/DC 4D-860 VZ

Fig. 4.12a: Forbindelse af signalklemmen

Konfigurering af AT-8000-TE Sender

1. Tryk på tænd/sluk for at starte senderen. Den røde LED spændingsindikator skal være SLUKKET, når klemmen forbindes, uanset om du arbejder med strømførende eller ikke-strømførende systemer.
2. Tryk på H∅J signaltilstand og hold knappen nede i >2 sekunder for at vælge Loop-funktion på senderen. Denne klemmefunktion (loop tilstand) danner et forstærket 6 kHz signal, som giver særdeles gode sporeresultater.

SIGNAL HI LO >2s

Figur 4.12b: Senderindikatoren viser signal i Loop-tilstand

Sådan bruger du AT-8000-RE Modtager

1. Tryk på tænd/sluk for at tænde for modtageren. Det kan tage op til 30 sekunder at vise startskærmen.
2. Vælg Strømførende PROBESPIDSSENSOR-tilstand vha. piletasterne og tryk på den gule ENTER-knap.
3. Hold modtageren med probespidssensoren imod målområdet.
4. Afsøg målområdet med probespidssensoren for at finde det kraftigste signal. Når du sporer, bør du jævnligt justere følsomheden for at holde signalstyrken nær 75. Skru op eller ned for følsomheden ved at trykke på + eller - på tastaturet.
5. Placering af modtageren: Du opnår de bedste resultater ved at pege probespidssensorens rille i ledningens retning som vist. Signalet registreres muligvis ikke, hvis sensoren ikke vender korrekt.
6. Du kan kontrollere ledningens retning ved jævnligt at dreje modtageren 90 grader. Signalstyrken vil være højest, når ledningen ligger i samme retning som probespidssensorens rille.
7. Tryk på ENTER, när du er færdig, for at vende tilbage til startskærmen.

Justér Rille i spidsen

Figur 4.12c: Justering af probespidssensoren med ledningen

Figur 4.12d: Modtageren drejes og justeres i retning med ledningen

*Bemærk: For at opnå de bedste resultater skal du holde modtageren mindst 1 meter væk fra senderen, signalklemmen og instrumentets testkabler for at minimere signalinterferens og for at forbedre sporingen.

4.13 Signalklemme - kortlægning af kredsløb

Klemmetilbehøret kan bruges til at kortlægge belastninger på de specifikke afbrydere/sikringer i både strømførende og ikke-strømførende systemer. Du behøver ikke at afbryde for strømmen.

1. Sæt klemmen fra CT-400-EUR omkring-ledningen på afbryder/sikringspanelet.
2. Stil senderen og modtageren som beskrevet i afsnit 4.12.
3. Søg på forsiden af stikforbindelser og ledninger til belastninger med modtagerens probespidssensor. Når du bruger Loop-funktion, skal du sætte modtageren på strømførende probespidssensortilstand.
4. Alle de ledninger, stikforbindelser og belastninger, der registreres med et kraftigt signal af modtageren, er forbundet til denne afbryder/sikring.

Fig. 4.13: Lokalisering af belastninger med signalklemmen

5.1 Udskiftning af batterier

Sådan skifter du senderens batterier

Batterikammeret på bagsiden af senderen er designet, så det er let at skifte batterierne. Der sidder en skrue for at fastholde batteriet, hvis du skulle tabe instrumentet. Du skal bruge otte (8) AA alkaline eller genopladelige NiMH-batterier. NiMH-batterierne skal tages ud, när de skal genoplades.

Bemærk: Batterierne er ikke sat i senderen på forhånd.

1. Kontroller at senderen er slukket og afbrudt fra kredsløbet.
2. Skru skruerne i batterikammeret ud med en stjerneskruetrækker.
3. Tag batteridækslet af (Fig. 5.1a).
4. Sæt batterier i.
5. Sæt batteridækslet på plads igen og sku det fast.

Skrue 8 x AA-batterier Batterilåg

Fig. 5.1a: Sådan skifter du senderens batterier

Sådan vælger du manuelt senderens batteritype

Typen af isatte batterier - alkaline eller genopladelige NiMH - registreres automatisk, når du tænder for instrumentet, eller den kan angives manuelt af brugeren.

Indstil batteritypen til alkaline:

1. Sørg for at senderen er slukket.
2. Hold LYDSTYRKE OP (+) nede.
3. Mens du holder lydstyrke-knappen nede, trykker du på tænd/sluk. Den valgte batteritype vil være alkaline.

Indstil batteritypen til genopladeligt NiMH:

1. Sørg for at senderen er slukket.
2. Hold LYDSTYRKE NED (-) nede.
3. Mens du holder lydstyrke ned nede, trykker du på tænd/sluk. Den valgte batteritype vil være genopladeligt NiMH.

Hvis batteritypen ikke defineres manuelt, vil den blive registreret automatisk. Automatisk registrering af batteritype trækker mere strøm og kan være upålidelig, hvis der bruges dårlige eller gamle batterier. Automatisk registrering af batteritype kan også være upålidelig, hvis de genopladelige batterier ikke har været genopladet i mere end en måned.

Senderens batteristatus

Relateret til 8 stk. AA-batterier af samme type og forbundet serielt.

BATTERITÆRSKEL ALKALINE

Instrument vil slukke, hvis spændingen er under 6,9 V

Batteri fladt – R∅D LED blinker, hvis spændingen er >7,3V og <9,4V

0-10 % - R∅D LED er TÆNDT ved spændinger >9,6 V og <9,9 V

10-40 % - To gule LED er TÆNDT ved spændinger >10 V og <10,8 V

40-75 % - Tre grønne LED er TÆNDT ved spændinger >10,9 V og <12 V

75 % - 4 grønne LED er TÆNDT ved spændinger >12 V

BATTERITÄRSKEL NiMH

Instrument vil slukke, hvis spændingen er under 6,9 V

Batteri fladt – R∅D LED blinker, hvis spændingen er >7,1V og <7,3V

0-10 %- R∅D LED er TÆNDT ved spændinger >7,4 V og <7,6 V

10-40 % - To gule LED er TÆNDT ved spændinger >7,7 V og <8,5 V

40-75 % - Tre grønne LED er TÆNDT ved spændinger >8,6 V og <9,7 V

75 % - 4 grønne LED er TÆNDT ved spændinger >9,8 V

Sådan skifter du modtagerens batterier

Batterikammeret på bagsiden af modtageren er designet, så det er let at skifte batterierne. Der sidder en skrue for at fastholde batteriet, hvis du skulle tabe instrumentet. Du skal bruge fire (4) AA alkaline eller genopladelige NiMH-batterier. NiMH-batterierne skal tages ud, när de skal genoplades.

Bemærk: Batterierne er ikke sat i modtageren på forhånd.

1. Sørg for at modtageren er slukket.
2. Brug fladskrue til at afkode skruen.
3. Tag batteridækslet af (Fig. 5.1b).
4. Sæt batterier i.
5. Sæt batteridækslet på plads igen og sku det fast.

Batterilåg 4 x AA- batterier Skrue

Fig. 5.1b: Sådan skifter du modtagerens batterier

5.2 Udskiftning af sikring

Udskiftning af sikring i senderen

⚠️ Advarsel: For at undgå elektrisk stød, kvæstelser eller beskadigelser på Senderen, skal du frakoble testkablerne før du åbner kabinettet.

1. Fjern alle testkablerne fra senderen.
2. Sørg for at senderen er slukket.
3. Skru skruerne i vippefoden ud med en stjerneskruetrækker.
4. Tag batteridækslet af og tag alle batterierne ud.
5. Skru holdeskruerne ud med en stjerneskruetrækker.
6. Tag bagdækslet af ved at trække det opad (Fig. 5.2).
7. Tag sikringen ud af sikringsholderen.
8. Sæt en ny sikring (1,6 A, 700 V maks., Frisk ∅ 6X32 mm) i sikringsholderen.
9. Sæt bagdækslet på igen og skru det fast med holdeskruerne og en stjerneskruetrækker.

Sikring

Fig. 5.2: Udskiftning af sikring i senderen

Funktioner AT-8000-RE AT-8000-TE CT-400-EUR
Målingskategori	Kategori IV 600 V Kategori IV 600 V Kategori IV 600 V,		Kategori III 1000 V
Driftsspænding	0 til 600 V AC/DC 0 til 600 V AC/DC 0 til 1000 V AC
Driftsfrekvens	Strømførende: 6,25 kHzIkke-strømførende:32,768 kHz	Strømførende: 6,25 kHzIkke-strømførende:32,768 kHz	LOOP-funktion:6,25 kHzHøj / Lav tilstand:32,768 kHzMåling af AC-strøm:45 Hz til 400 Hz
Detektering af spænding	Se NCV-registrering > 30 V AC/DC Ikke tilgængelig
Signaloplysninger	Numerisk visning af søjlegraf samt biplyd	LED og biplyd Ikke tilgængelig
Responstid	Smartfunktionen: 750 mSProbespidssensor, strømførende: 300 mSProbespidssensor, ikke-strømførende:750 mSNCV: 500 mSBatteriovervågning: 5 sek.	Overvågning af linjespænding:1 sek.Overvågning af batterispænding: 5 sek.	∅jeblikkelig
Signalets strømstyrke (typisk)	Ikke tilgængelig	Strømførende kredsløb:H∅J-tilstand: 60 mA RMSLAV-tilstand: 30 mA RMSIkke-strømførende kredsløb:H∅J-tilstand: 130 mA RMSLAV-tilstand: 40 mA RMSLoop-funktion: 160 mA RMS	1 mA/A til måling af AC-strøm med multimeter
Signalets udgangsspænding (nominel)	Ikke tilgængelig	Ikke-strømførende kredsløb:LAV: 29 V RMS, 120 Vp-pH∅J: 33 V RMS, 140 Vp-pMed CT-400-EUR:Loop-model: 31 V RMS, 120 Vp-p	Ikke-strømførende kredsløb:2,4 V RMS, 24 Vp-p
Detektering af område (fri luft)	SmartfunktionenLokalisering: I nærheden5 cm radius ( ± 2 %)Retningsangivelse:Op til 1,5 meter ( ± 2 %)Probespidssensor:StrømførendeLokalisering: Ca. 5 cm ( ± 1 %)Registrering:Op til 6,7 m ( ± 1 %)Probespidssensor:Ikke-strømførendeRegistrering:Op til 4,3 m ( ± 5 %)NCV (40-400 Hz)Lokalisering:Ca. 5 cm radius ( ± 5 %)Registrering:Op til 1,2 m ( ± 5 %)	Ikke tilgængelig Ikke tilgængelig	Ikke tilgængelig Ikke tilgængelig

Generelle specifikationer

Funktioner AT-8000	-RE AT-8000-TE CT-400-E	EUR
Skærmstørrelse	89 mm LED Ikke tilgængelig
Skærmmål (B x H)	70 x 52 mm- Ikke tilgængelig Ikke tilgængelig
Skærmopløsning	320 x 240 Ikke tilgængelig Ikke tilgængelig
Skærmtype	Farve TFT LCD LED Ikke tilgængelig
Skærmfarver	Ja Driftstilstand LED: rød	Batteristatus LED: grøn, gul, rød	Ikke tilgængelig
Starttid	30 sek. <2 sek. Ikke tilgængelig
Baggrundsbelysning	Ja Ikke tilgængelig Ikke tilgængelig
Driftstemperatur	-20°C til 50°C -20°C til 50°C 0°C til 50°C
Luftfugtighed under drift	45%: -20°C til <10°C95%: 10°C til <30°C75%: 30°C til <40°C45%: 40°C til 50°C	45%: -20°C til <10°C95%: 10°C til <30°C75%: 30°C til <40°C45%: 40°C til 50°C	95%: 10°C til <30°C75%: 30°C til <40°C45%: 40°C til 50°C
Temperatur og luftfugtighed ved opbevaring	-20°C til 70°C, <95 % RH	-20°C til 70°C, <95 % RH	-20°C til 60°C, <95 % RH
Driftshøjde over havet	0 til 2000 m 0 til 2000 m 0 til 2000 m
Beskyttelse imod transienter	Ikke tilgængelig 8.00 kV (1,2/50μS spids) Ikke tilgængelig
Forureningsgrad	2	2	2
IP-klassificering	IP 52	IP 40	IP 40
Faldprøvning	1 m	1 m	1 m
Strømforsyning	4 stk. AA-(alkaline eller NiMH genopladelige)	8 stk. AA-(alkaline eller NiMH genopladelige)	Ikke tilgængelig
Strømforbrug (typisk)	4 stk. AA-batteri: 2W	Høj/Lav tilstand: 70 mALoop-tilstand med klemme: 90 mAForbrug uden signaltransmission: 10 mA	Ikke tilgængelig
Batterilevetid (typisk)	Ca. 9 timer	Høj/Lav tilstand: ca. 25 timerLoop-tilstand: ca. 18 timer	Ikke tilgængelig
Indikation for lavt batteriniveau	Ja Ja Ikke tilgængelig
Sikring	Ikke tilgængelig 1,6 A, 700	V, flink, ∅ 6x32 mm	Ikke tilgængelig
Maks. størrelse af leder	Ikke tilgængelig Ikke tilgængelig 32 mm
Mål (L x B x H)	Ca. 278 x 113 x 65 mm	Ca. 183 x 93 x 50 mm	Ca. 150 x 70 x 30 mm
Vægt (med batterier)	Ca. 0,544 kg Ca. 0,57 kg	Ca. 0,114 kg
Certificeringer

Specifikationer for tilbehør

Funktioner ADPTR-SCT TL-8000-EUR
Målingskategori	CAT II Kategori IV 600 V (testkabler)Kategori IV 600 V (alligatorklemmer)Kategori II 1000 V (testprober)
Driftsspænding og -strøm	102 til 253 V AC, 4 A maks. 600	V, 10 A maks. (røde/sorte ledninger)600 V, 6 A maks. (grønne ledninger)600 V, 10 A maks. (alligatorklemmer)1000 V, 8 A maks. (testprober)
Driftstemperatur	0°C til 40°C 0°C til 50°C
Luftfugtighed under drift	≤ 80 % RH 95%: 10°C til <30°C75%: 30°C til <40°C45%: 40°C til <50°C
Temperatur og luftfugtighed ved opbevaring	0°C til 40°C, ≤80 % RH -20°C til 60°C, <95 % RH
Driftshøjde over havet	0 til 2000 m 0 til 2000 m
Forureningsgrad	2	2
IP-klassificering	IP 40 IP 20
Faldprøvning	1 m 1 m
Mål	Ca. 75 x 50 x 65 mm Rødt/sort	kabel: 1 mGrønt kabel: 7 mAlligatorklemmer Ca. 95 x 45 x 24 mmTestprobe: Ca. 134 x 23 x 14 mm
Vægt	Ca. 0,057 kg Ca. 0,25 kg
Certificeringer
