BRUGSANVISNING 4250 DREMEL

Oversættelse af betjeningsvejledning

Original EU- overens󰀬emmelseserklæring Lille roterende værktøj Artikel nummer

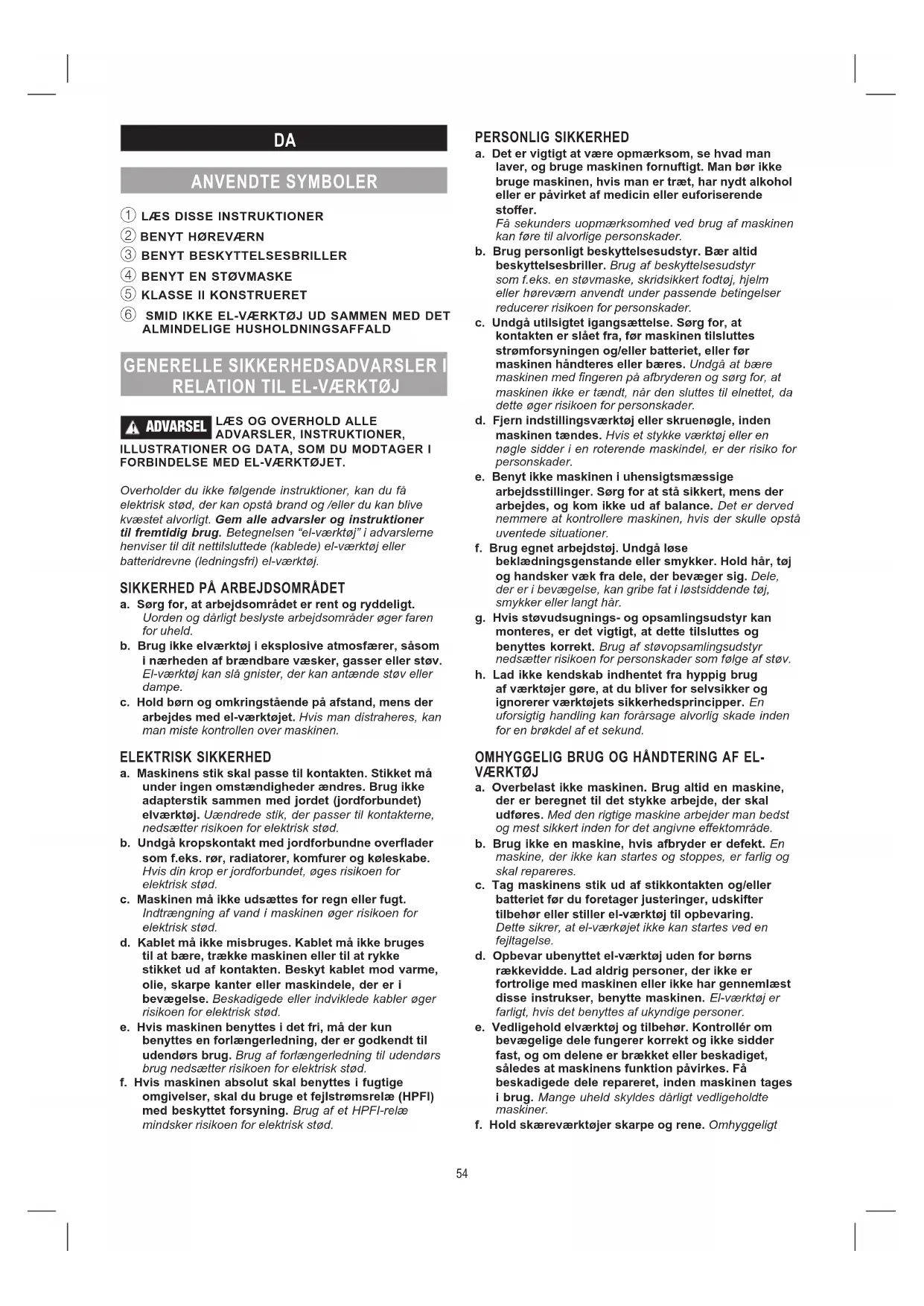

ADVARSEL LÆS OG OVERHOLD ALLE ADVARSLER, INSTRUKTIONER, ILLUSTRATIONER OG DATA, SOM DU MODTAGER I FORBINDELSE MED EL-VÆRKTØJET. Overholder du ikke følgende instruktioner, kan du få elektrisk stød, der kan opstå brand og /eller du kan blive kvæstet alvorligt. Gem alle advarsler og instruktioner til fremtidig brug. Betegnelsen “el-værktøj” i advarslerne henviser til dit nettilsluttede (kablede) el-værktøj eller batteridrevne (ledningsfri) el-værktøj.

SIKKERHED PÅ ARBEJDSOMRÅDET

a. Sørg for, at arbejdsområdet er rent og ryddeligt. Uorden og dårligt beslyste arbejdsområder øger faren for uheld.b. Brug ikke elværktøj i eksplosive atmosfærer, såsom i nærheden af brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe.c. Hold børn og omkringstående på afstand, mens der arbejdes med el-værktøjet. Hvis man distraheres, kan man miste kontrollen over maskinen. ELEKTRISK SIKKERHED a. Maskinens stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordet (jordforbundet) elværktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød.b. Undgå kropskontakt med jordforbundne overader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød.c. Maskinen må ikke udsættes for regn eller fugt. Indtrængning af vand i maskinen øger risikoen for elektrisk stød.d. Kablet må ikke misbruges. Kablet må ikke bruges til at bære, trække maskinen eller til at rykke stikket ud af kontakten. Beskyt kablet mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede kabler øger risikoen for elektrisk stød.e. Hvis maskinen benyttes i det fri, må der kun benyttes en forlængerledning, der er godkendt til udendørs brug. Brug af forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød.f. Hvis maskinen absolut skal benyttes i fugtige omgivelser, skal du bruge et fejlstrømsrelæ (HPFI) med beskyttet forsyning. Brug af et HPFI-relæ mindsker risikoen for elektrisk stød. PERSONLIG SIKKERHED a. Det er vigtigt at være opmærksom, se hvad man laver, og bruge maskinen fornuftigt. Man bør ikke bruge maskinen, hvis man er træt, har nydt alkohol eller er påvirket af medicin eller euforiserende sto󰀨er. Få sekunders uopmærksomhed ved brug af maskinen kan føre til alvorlige personskader.b. Brug personligt beskyttelsesudstyr. Bær altid beskyttelsesbriller. Brug af beskyttelsesudstyr som f.eks. en støvmaske, skridsikkert fodtøj, hjelm eller høreværn anvendt under passende betingelser reducerer risikoen for personskader.c. Undgå utilsigtet igangsættelse. Sørg for, at kontakten er slået fra, før maskinen tilsluttes strømforsyningen og/eller batteriet, eller før maskinen håndteres eller bæres. Undgå at bære maskinen med ngeren på afbryderen og sørg for, at maskinen ikke er tændt, når den sluttes til elnettet, da dette øger risikoen for personskader.d. Fjern indstillingsværktøj eller skruenøgle, inden maskinen tændes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader.e. Benyt ikke maskinen i uhensigtsmæssige arbejdsstillinger. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance. Det er derved nemmere at kontrollere maskinen, hvis der skulle opstå uventede situationer.f. Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår, tøj og handsker væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår.g. Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af støvopsamlingsudstyr nedsætter risikoen for personskader som følge af støv.h. Lad ikke kendskab indhentet fra hyppig brug af værktøjer gøre, at du bliver for selvsikker og ignorerer værktøjets sikkerhedsprincipper. En uforsigtig handling kan forårsage alvorlig skade inden for en brøkdel af et sekund. OMHYGGELIG BRUG OG HÅNDTERING AF EL-

a. Overbelast ikke maskinen. Brug altid en maskine, der er beregnet til det stykke arbejde, der skal udføres. Med den rigtige maskine arbejder man bedst og mest sikkert inden for det angivne eektområde.b. Brug ikke en maskine, hvis afbryder er defekt. En maskine, der ikke kan startes og stoppes, er farlig og skal repareres.c. Tag maskinens stik ud af stikkontakten og/eller batteriet før du foretager justeringer, udskifter tilbehør eller stiller el-værktøj til opbevaring. Dette sikrer, at el-værkøjet ikke kan startes ved en fejltagelse.d. Opbevar ubenyttet el-værktøj uden for børns rækkevidde. Lad aldrig personer, der ikke er fortrolige med maskinen eller ikke har gennemlæst disse instrukser, benytte maskinen. El-værktøj er farligt, hvis det benyttes af ukyndige personer.e. Vedligehold elværktøj og tilbehør. Kontrollér om bevægelige dele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at maskinens funktion påvirkes. Få beskadigede dele repareret, inden maskinen tages i brug. Mange uheld skyldes dårligt vedligeholdte maskiner.f. Hold skæreværktøjer skarpe og rene. Omhyggeligt 54vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre. g. Brug maskinen, tilbehør, indsatsværktøj osv. iht. disse instruktioner. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Hvis værktøjet anvendes til formål, som ligger uden for det fastsatte anvendelsesområde, kan der opstå farlige situationer. h. Hold håndtag og gribeader tørre, rene og fri for olie og fedt. Glatte håndtag og gribeader tillader ikke sikker håndtering og kontrol af værktøjet i uforudsete situationer. SERVICE a. Sørg for, at maskinen kun repareres af kvalicerede fagfolk, og at der kun benyttes originale reservedele. Dermed sikres størst mulig maskinsikkerhed. SIKKERHEDSINSTRUKSER FOR ALT ARBEJDE

a. Dette el-værktøj kan anvendes som sliber, sandpapirsliber, stålbørste, poleringsmaskine, udskærer og skæremaskine. Læs og overhold alle advarsler, instruktioner, illustrationer og data, som du modtager i forbindelse med el-værktøjet. Overholder du ikke følgende instruktioner, kan du få elektrisk stød, der kan opstå brand og /eller du kan blive kvæstet alvorligt. b. Anvend kun tilbehør, hvis det er beregnet til dette el-værktøj og anbefalet af fabrikanten. En mulig fastgørelse af tilbehøret til el-værktøjet sikrer ikke en sikker anvendelse. c. Den tilladte hastighed for slibetilbehøret skal mindst være så høj som den maks. hastighed, der er angivet på el-værktøjet. Slibetilbehør, der drejer hurtigere end tilladt, kan blive ødelagt og yve af. d. Indsatsværktøjets udvendige diameter og tykkelse skal svare til målene på dit el-værktøj. Der er ikke tilstrækkelig kontrol over tilbehør med forkerte dimensioner. e. Slibeskiver, slibeskiver eller andet tilbehør skal passe nøjagtigt til spindlen eller spændetangen på dit el-værktøj. Tilbehør, der ikke passer nøjagtigt på el-værktøjets monteringselement, drejer ujævnt, vibrerer meget stærkt og kan medføre, at man mister kontrollen. f. Skiver monteret på spindel, slibetromler, knive og andet tilbehør skal sættes helt ind i spændetang eller spændepatron. Hvis spindlen ikke sidder tilstrækkelig fast/eller skivens overhæng er for stort, kan skiven løsne sig og tilbehøret kan slynges ud med stor hastighed. g. Brug ikke el-værktøjet, hvis det er beskadiget. Kontroller altid før brug indsatsværktøj som f.eks. slibeskiver for skår og revner, slibetromler for revner, ænger eller stærkt slid, trådbørster for løse eller brækkede tråde. Tabes el-værktøjet eller indsatsværktøjet på jorden, skal du kontrollere, om det er beskadiget; anvend evt. et ubeskadiget indsatsværktøj. Når indsatsværktøjet er kontrolleret og indsat, skal du holde dig selv og personer, der bender sig i nærheden, uden for det niveau, hvor indsastværktøjet roterer, og lad el-værktøjet køre i et minut ved højeste hastighed. Beskadiget indsatsværktøj brækker for det meste i denne testtid. h. Brug personligt beskyttelsesudstyr. Brug helmaske til ansigtet, øjenværn eller beskyttelsesbriller, afhængigt af det udførte arbejde. Brug afhængigt af arbejdets art støvmaske, høreværn, beskyttelseshandsker eller specialforklæde, der beskytter dig mod små slibe- og materialepartikler. Øjnene skal beskyttes mod fremmede genstande, der yver rundt i luften og som opstår i forbindelse med forskelligt arbejde. Støv eller åndedrætsmaske skal ltrere det støv, der opstår under arbejdet. Udsættes du for høj støj i længere tid, kan du lide høretab.

i. Sørg for tilstrækkelig afstand til andre

personer under arbejdet. Enhver, der betræder arbejdsområdet, skal bruge personligt beskyttelsesudstyr. Brudstykker fra emnet eller brækkede indsatsværktøjer kan yve væk og føre til kvæstelser også uden for det direkte arbejdsområde. j. Hold altid kun el-værktøjet i de isolerede gribeader, når du udfører arbejde, hvor tilbehøret kan ramme skjulte strømkabler eller værktøjets eget kabel. Kontakt med en spændingsførende ledning kan også sætte el-værktøjets metaldele under spænding, hvilket kan føre til elektrisk stød. k. Hold altid værktøjet godt fast med hånden/ hænderne under starten. Motorens reaktionsmoment, når den accelerer til fuld hastighed, kan få værktøjet til at dreje. l. Brug klemmer til at fastgøre arbejdsemnet, der hvor det er praktisk muligt. Hold aldrig et lille arbejdsemne i den ene hånd og værktøjet i den anden hånd under arbejdet. Når et lille arbejdsemne er sat fast med klemmer har du hånden/hænderne fri til at styre værktøjet. Runde materialer som rundstokke, rør og slanger har tendens til at rulle, når de skæres, og de kan få bittet til at klemme sig fast eller hoppe i din retning. m. Hold netkablet væk fra roterende indsatsværktøj. Mister du kontrollen, kan netkablet skæres over eller rammes, og din hånd eller din arm kan trækkes ind i det roterende indsatsværktøj. n. Læg aldrig el-værktøjet til side, før indsatsværktøjet står helt stille. Det roterende indsatsværktøj kan komme i kontakt med overaden, hvorved du kan miste kontrollen over el-værktøjet. o. Efter udskiftning af bits eller justeringer skal du sørge for at spændemøtrikken, spændepatronen og andre justeringselementer er spændt helt fast. Løse justeringselementer kan uventet bevæge sig og medføre at man mister kontrollen og at løse roterende komponenter kan slynges ud med stor kraft. p. Lad ikke el-værktøjet køre, mens det bæres. Dit tøj kan blive fanget ved en tilfældig kontakt med det roterende tilbehør, hvorved tilbehøret kan bore sig ind i din krop. q. Rengør ventilationsåbningerne på dit el-værktøj med regelmæssige mellemrum. Motoren trækker støv ind i huset, og store mængder metalstøv kan være farligt rent elektrisk. r. Brug ikke el-værktøjet i nærheden af brændbare materialer. Gnister kan sætte ild i materialer. s. Brug ikke indsatsværktøj, der transporterer ydende kølemiddel. Brug af vand eller andre ydende kølemidler kan føre til elektrisk stød.

TILBAGESLAG OG TILSVARENDE ADVARSLER

Tilbageslag er en pludselig reaktion, som skyldes, at et roterende indsatsværktøj som slibemaskine, slibeskive, trådbørste osv. har kørt sig fast eller er blokeret. Fastkøring eller blokering fører til et pludseligt stop af det roterende indsatsværktøj. Derved accelererer det ukontrollerede el- værktøj imod indsatsværktøjets drejeretning. Sidder f.eks. en slibeskive fast eller blokerer i et emne, 55kan kanten på slibeskiven, der dykker ned i emnet, blive siddende, hvorved slibeskiven brækker af eller fører til et tilbageslag. Slibeskiven bevæger sig så hen imod eller væk fra betjeningspersonen, afhængigt af skivens drejeretning på blokeringsstedet. I denne forbindelse kan slibeskiver også brække. Et tilbageslag skyldes forkert eller fejlbehæftet brug af el-værktøjet. Det kan forhindres ved at træ󰀨e egnede sikkerhedsforanstaltninger, der beskrives i det følgende. a. Hold godt fast i el-værktøjet og sørg for at både krop og arme bender sig i en position, der kan klare tilbageslagskræfterne. Brugeren kan kontrollere tilbageslags- og reaktionskræfterne hvis han har truet de rigtige forholdsregler. b. Arbejd særlig forsigtigt i områder som f.eks. hjørner, skarpe kanter osv., undgå at indsatsværktøjet slår tilbage fra emnet og sætter sig fast. Det roterende indsatsværktøj har tendens til at sætte sig fast, når det anvendes i hjørner, skarpe kanter eller hvis det springer tilbage. Dette medfører tilbageslag, eller at man mister kontrollen. c. Fastgør ikke et tandet savblad. Sådanne klinger fører hyppigt til tilbageslag eller at man mister kontrollen. d. Før altid bit’et ind i materialet i samme retning som den skærende kant går ud af materialet (hvilket er den samme retning som isen kastes). Føres værktøjet ind i den forkerte retning, kan det medføre at bit’ets skærende kant kører ud af arbejdsemnet og trækker værktøjet med i den forkerte retning. e. Når der anvendes roterende l, skæreskiver, fræsere og hårdmetal savklinger skal arbejdsemnet altid være sat rigtigt fast med klemmer. Disse redskaber vil sætte sig fast hvis de kommer lidt skævt ind i rillen, og de kan give tilbageslag. Når skæreklingen sætter sig fast, vil skæreklingen ofte selv brække. Når en roterende l, fræser og hårdmetal savklinge køre fast, kan de springe op af rillen, og du kan miste kontrollen over værktøjet.

a. Brug udelukkende slibeskiver/slibestifter, der er godkendt til dit el-værktøj, og brug dem kun til de anbefalede formål. F.eks.: Slib aldrig med sideaden på en skæreskive. Skæreskiver er bestemt til materialeafslibning med kanten på skiven. Udsættes disse slibeskiver/slibestifter for sidevendt kraftpåvirkning, kan de ødelægges. b. Til slibestifter og koniske slibeskiver med gevind må der kun anvendes ubeskadigede spindler med en komplet ange i den korrekte størrelse og længde. De rigtig spindler reducerer risikoen for brud. c. Undgå at skæreskiven blokerer eller får for højt modtryk. Foretag ikke meget dybe snit. Overbelastes skæreskiven, øges skivens belastning og der er større tendens til, at skiven vrides eller blokere, hvilket igen kan føre til tilbageslag eller brud på slibeskiven. d. Sæt ikke hånden foran eller bag ved den roterende skæreskive. Bevæger du skæreskiven i emnet væk fra din hånd, kan el-værktøjets roterende skive slynges direkte ind mod dig i tilfælde af et tilbageslag. e. Sidder skæreskiven i klemme eller er blokeret eller du afbryder arbejdet, skal el-værktøjet slukkes og maskinen holdes roligt, skiven er stoppet. Forsøg aldrig at trække skæreskiven ud af snittet, mens den roterer, da dette kan føre til et tilbageslag. Find årsagen til at skiven er klemt eller blokeret, og afhjælp fejlen. f. Tænd ikke for el-værktøjet, så længe den bender sig i emnet. Sørg for at skæreskiven når op på sit fulde omdrejningstal, før du forsigtigt fortsætter snittet. Ellers kan skiven sætte sig i klemme, springe ud af emnet eller forårsage et tilbageslag. g. Understøt plader eller store emner for at reducere risikoen for et tilbageslag som følge af en fastklemt skæreskive. Store plader kan bøje sig under deres egen vægt. Emnet skal støttes på begge sider, både i nærheden af skæresnittet og ved kanten. h. Vær særlig forsigtig ved „lommesnit“ i bestående vægge eller andre områder, hvor man ikke har direkte indblik. Den neddykkende skæreskive kan forårsage et tilbageslag, når der skæres i gas- eller vandledninger, elektriske ledninger eller andre genstande.

SÆRLIGE ADVARSELSHENVISNINGER I

FORBINDELSE MED ARBEJDE MED TRÅDBØRSTER a. Vær opmærksom på, at trådbørsten også taber trådstykker under almindelig brug. Overbelast ikke trådene med et for stort tryk. Flyvende trådstykker kan meget hurtigt trænge ind under tyndt tøj og/eller huden. b. Lad børsterne køre ved driftshastighed i mindst et minut, før de bruges. I løbet af den tid må ingen stå foran eller direkte ud for børsten. Løse trådstykker eller wire løsnes under indkørselsperioden. c. Lad de løse stykker fra trådbørsten yve væk fra dig selv. Små partikler og helt små trådfragmenter kan løsne og slynges ud med stor kraft under arbejdet med disse børster, og kan trænge ind i huden. d. Arbejd ikke med stålbørster ved mere end højst

MATERIALER (asbest kan fremkalde kræft)

• SIKKERHEDSFORANSTALTNINGER SKAL FØLGES, DA DER KAN FREMBRINGES STØV UNDER ARBEJDET, SOM KAN VÆRE SUNDHEDSSKADELIGT, BRANDFARLIGT ELLER EKSPLOSIVT (visse typer støv kan være kræftfremkaldende). Brug en støvmaske og et støv/spånudkast, hvis dette kan kobles til SPECIFIKATIONER Modelnummer p. 3000
• Indgang p. 130
• W Spænding p. 230
• V, 50 Hz Hastighed p. 33
• .000/min Spændepatronkapacitet . 3,2 mm Maks. tilbehør ∅ p. 38
• ,1 mm Vægt p. 0
• ,5 kg Modelnummer p. 4000
• Indgang p. 175
• W Spænding p. 230
• -240 V, 50-60 Hz Hastighed p. 35
• .000/min Spændepatronkapacitet . 3,2 mm Maks. tilbehør ∅ p. 38
• ,1 mm Vægt p. 0
• ,6 kg Modelnummer p. 4250
• Indgang p. 175
• W Spænding p. 220
• -240 V, 50-60 Hz Hastighed p. 35
• .000/min Spændepatronkapacitet . 3,2 mm Maks. tilbehør ∅ p. 38
• ,1 mm Vægt p. 0
• ,6 kg Modelnummer p. 4300
• Indgang p. 175
• W Spænding p. 220
• -240 V, 50-60 Hz Hastighed p. 35
• .000/min Spændepatronkapacitet . 0,8-3,4 mm 56Maks. tilbehør ∅ p. 38
• ,1 mm Vægt ,6 kg Brug altid kun sikre forlængerledninger med en kapacitet på 5 ampere, og rul dem helt ud. Kontrollér altid, at forsyningsspændingen er den samme som den spænding, der er angivet på værktøjets typeskilt. GENERELT p. 0

A. Spændemøtrik B. Spændepatron C. Næsedæksel (EZ Twist integreret skruenøgle*) D. Knap til aksellås E. Tænd/sluk og variabel skydekontakt (3000) E. Tænd-/sluk-kontakt (4000/4250/4300) F. Ophæng G. Børstecover H. Ventilationsåbninger

I. Variabel hastighedsskala (4000/4250/4300)

J. Spændepatronnøgle K. Lysmodul (4300) L. Dremel spændepatron (4300) *) ikke inkluderet som standard LYSMODUL I & II (4300)

M. Tænd-/sluk-knap N. Skyder (I) O. Skrue P. Batterirum Q. Batterier (2 x CR1025) R. Næsedæksel i ny stil S. Næsedæksel i gammel stil Lyset på el-værktøjet er beregnet til at oplyse elværktøjets umiddelbare arbejdsområde og er ikke beregnet som rumbelysning i private hjem. Dette produkt indeholder et lithium-knapcellebatteri. Hvis et ny eller brugt lithium-knapcelle batteri sluges eller kommer ind i kroppen, kan det forårsage alvorlige, indvendige forbrændinger og kan føre til døden så hurtigt som inden for 2 timer. Få altid sikret batterirummet helt. Hvis batterirummet ikke kan lukkes ordentligt, hold op med at bruge produktet, fjern batterierne, og hold dem væk fra børn. Hvis du tror batterierne måske er blevet slugt eller bender inde i kroppen, søg lægehjælp med det samme.

For at kunne bruge lyset første gang, er det nødvendigt at fjerne batteriigen fra batterirummet. Træk denne ig ud og test lyset med kontakten på toppen. Hvis lyset ikke virker, brug en lille skruetrækker til at kontrollere batteriernes placering, og for at kontrollere, at hele igen er fjernet.

UDSKIFTNING AF BATTERIER

For at udskifte lysmodulets batterier, begynd med at skrue næsedækslet af for at fjerne lysmodulet. Når først den er fjernet, skal der bruges en lille skruetrækker til at løsne skruen på batterirummet. Træk ikke skruen helt ud. Fjern batterirummets hus fra undersiden af modulet. Skub de gamle batterier ud og udskift dem med nye batterier og sørg for at eftergøre retningen på de originale batterier. Med de nye batterier på plads, sæt batterirummets hus på og stram skruen igen. Når der samles igen, sørg for, at kontakten og skyderen begge er i samme ON (I) eller OFF (O) position. På den måde vil kontakten matche ‘gaen’ på skyderen. (I)

INSTALLATION OG BRUG

For at installere lysmodulet på værktøjet, begynd ved at skrue næsedækslet af fra enden på værktøjet. Skub lysmodulet på enden af værktøjet med lyset rettet fremad. Spænd næsedækslet på enden af værktøjet igen for at presse lysmodulets ring på plads. Lysmodulet vil kun fungere med den nye type næsedæksel R, der fulgte med værktøjet. For at tænde eller slukke lyset – sættes skyderen i positionen ON eller OFF (I) – tryk på tænd-/sluk-kontakten (II) For at omytte lysmodulet, skal næsedækslet blot løsnes, lysmodulet drejes som ønsket, og næsedækslet strammes igen. TILBEHØR AFBRYD ALTID VÆRKTØJET FØR SKIFT AF TILBEHØR Anvend kun højtydende tilbehør testet af Dremel. Husk at læse den vejledning, der følger med dit Dremeltilbehør, for at få yderligere oplysninger om brugen af dette. Håndtér og opbevar tilbehør omhyggeligt for at undgå splinter og revner.

A. Spændemøtrik B. Spændemøtrik (3,2 mm) C. Næsedæksel (EZ Twist integreret skruenøgle*) D. Dremel spændepatron 4486* E. Knap til aksellås F. Skruenøgle *) ikke inkluderet som standard

1. Tryk på knappen til aksellåsen, og drej skaftet med

hånden, indtil knaplåsen går i indgreb. Undlad at aktivere aksellåsen, mens det roterende værktøj kører.

2. Med aksellåsen i indgreb, løsn (men fjern ikke)

spændemøtrikken. Brug om nødvendigt spændenøglen.

4. Med aksellåsen i indgreb, tilspænd spændemøtrikken.

Dette næsedæksel har en integreret skruenøgle, så du kan løsne og spænde spændemøtrikken uden brug af standardspændenøglen.

1. Skru dækslet af værktøjet, og anbring metalindsatsen

indvendigt i dækslet med spændemøtrikken.

2. Bring aksellåsen i indgreb, og drej næsedækslet mod

uret for at løsne spændemøtrikken. Undlad at aktivere aksellåsen, mens det roterende værktøj kører.

4. Bring aksellåsen i indgreb, og drej næsedækslet med

uret for at spænde spændemøtrikken.

5. Skru næsedækslet tilbage i den oprindelige position.

DREMEL SPÆNDEPATRON 4486 (4300) Dremel spændepatronen gør det muligt hurtigt og nemt at skifte tilbehør på Dremel værktøjer uden at skifte spændetænger. Kan tage tilbehør med 0,8 - 3,2 mm aksel. For at løsne, tryk på knappen til aksellåsen, og drej akslen med hånden, indtil knaplåsen går i indgreb. Undlad at aktivere aksellåsen, mens det roterende værktøj kører. Med aksellåsen i indgreb bruges skruenøglen eller EZ Twist næsedækslet til at løsne spændepatronen og åbne kæberne. Fjern tilbehøret fra spændepatronen. Hvis nødvendigt, 57fortsæt med at løsne patronen, således at det nye tilbehør passer mellem kæberne. Indsæt det nye tilbehør langt nok ind i spændepatronen, så der er ca. 6 mm mellem enden på spændepatronen og begyndelsen på tilbehørets funktionsdel. Med aktiveret aksellås strammes spændepatronen ved hjælp af EZ Twist næsedækslet eller skruenøglen for at fastgøre tilbehøret. NYTTIGE TIPS, NÅR DREMEL SPÆNDEPATRONEN BRUGES

• Dremel spændepatronen og spændetangens og spændetangens møtriksystem er udskiftelige på dette værktøj. Mens spændepatronen vil give den bedste oplevelse ved skift af tilbehør, vil spændetangen og spændetangsmøtrikken give et mere præcist hold, især ved tungere, sidebelastende brug.

• Hvis tilbehøret glider i spændepatronen, brug det medfølgende EZ Twist næsedæksel eller en skruenøgle til at stramme spændepatronen omkring bitten. Hvis det bliver ved med at glide, skift til at bruge spændetangen og spændetangsmøtrikken.

• Kæberne på spændepatronen kan blive skæve, hvilket betyder tilbehøret ikke længere kører lige og koncentrisk (run-out). For at kalibrere kæberne, brug følgende fremgangsmåde:

1. Fjern tilbehøret fra spændepatronen.

2. Rengøring af spændepatronen.

3. Tryk på aksellåsens knap og stram spændepatronen,

indtil kæberne strækker sig forbi patronens ydre overade, ca. 3 mm.

4. Skub enden af spændepatronen fast mod en hård ad

overade for at være sikker på, at alle kæberne sidder aksialt.

5. Fortsæt med at håndstramme spændepatronen, indtil

kæberne er helt lukkede.

6. Løsn spændepatronen, og sæt et stykke lige tilbehør i.

7. Drej værktøjet i hånden og se, om der er noget som

helst run-out. Hvis der er et indlysende run-out, gentag proceduren.

8. Med aktiveret aksellås strammes spændepatronen

ved hjælp af EZ Twist næsedækslet eller skruenøglen for at fastgøre tilbehøret.

9. Tænd værktøjet på laveste hastighedsindstilling og

kig efter et run-out. Hvis der er et indlysende run- out, kontrollér, at tilbehøret er lige, før proceduren gentages.

AFBALANCERING AF TILBEHØR

I forbindelse med præcisionsarbejde er det vigtigt, at alt tilbehør er i god balance (stort set ligesom dækkene på en bil). Hvis du skal centrere eller afbalancere tilbehør, skal du løsne spændemøtrikken en smule og dreje tilbehøret eller spændepatronen 1/4 omdrejning. Spænd møtrikken igen, og start det roterende værktøj. Du bør både kunne høre og mærke, om tilbehøret sidder korrekt. Fortsæt med at justere på denne måde, indtil den optimale balance opnås. MONTERINGSFORSATSER Dremel-værktøjet kan udstyres med følgende monteringsforsatser til udvidelse af dets funktionalitet:

• Fleksibel aksel*) til præcise, detaljerede arbejdsopgaver eller vanskeligt tilgængelige steder (225 - siderne 7-8)

• Komfortabel beskyttelsesforsats for at beskytte dig mod støv og gnister (550 - side 9)

• Multibrugs skæresæt til kontrolleret skæring i forskellige materialer (565/566 - side 10)

• Væg- & gulvmørtelfjerner til at fjerne mørtelfuger fra væg- og gulviser (568 - side 11)

• Retvinkelforsats for at bruge tilbehør i en ret vinkel til vanskeligt tilgængelige steder (575 - side 12)

• Formplatform til sandpapirsbearbejdning og slibning i perfekte vinkler på 90° og 45° (576 - side 13)

• Præcisionsgreb for at have endnu bedre kontrol over værktøjet (577 - side 13)

• Plæneklipper- & haveværktøjsslibere for nem og hurtig slibning i den optimale vinkel (675 - side 14)

• Linje- & cirkelskærer for at lave perfekte huller og lige snit (678 - side 15)

• Dornen ‘EZ SpeedClic’ til montering af tilbehøret ‘EZ SpeedClic’ (side 16) *) Når der bruges en ny, eksibel aksel første gang, hold den i en lodret position i to minutter med værktøjet kørende ved høj hastighed. BEMÆRK: Ikke alle forsatser, der er anført ovenfor, er som standard inkluderet i værktøjet/sættet BRUG INTRODUKTION Første trin i brugen af multiværktøjet er at få “føling” med værktøjet. Hold det i hænderne, og mærk dets vægt og balance. Mærk kabinettets konusform. Konusformen gør det meget lettere at tage fat i værktøjet, som var det en kuglepen eller en blyant. VIGTIGT! Øv dig først på et overødigt stykke materiale for at se, hvordan værktøjet fungerer, når det kører med høj hastighed. Husk, at multi værktøjets ydelse er optimal, når hastigheden i samarbejde med det rette Dremel tilbehør og de rette Dremel forsatser gør arbejdet for dig. Tryk om muligt ikke på værktøjet under brug. Du skal i stedet sænke det roterende tilbehør en smule i forhold til emnets overade og give det mulighed for at berøre det punkt, hvor du vil begynde. Koncentrer dig om at føre værktøjet hen over emnet uden at trykke ret meget med hånden. Lad tilbehøret gøre arbejdet. Det er normalt bedre at lade værktøjet arbejde sig hen over emnet ad ere omgange end at gøre det hele på én gang. Et let greb giver optimal kontrol og mindsker risikoen for fejl. SÅDAN HOLDER DU VÆRKTØJET Hold altid værktøjet, så det vender væk fra ansigtet. Tilbehør kan blive beskadiget ved håndtering og kan slynges væk i ere stykker, når hastigheden øges. Værktøjet skal holdes, så du ikke blokerer luftåbningerne med hånden. Hvis luftåbningerne blokeres, kan motoren blive overophedet. Den bedste kontrol ved nt arbejde opnår du ved at holde multi værktøjet som en blyant mellem tommel- og pegenger.

ON/OFF Værktøjet startes “TIL” med kontakten på oversiden af motorhuset. TÆND FOR VÆRKTØJET ved at skubbe skydekontakten fremad. SLUK FOR VÆRKTØJET ved at skubbe skydekontakten tilbage. ELECTRONISK FEEDBACK (4000/4250/4300) Værktøjet er udstyret med et internt, elektronisk feedbacksystem, der leverer en “blød start”, hvilket reducerer de spændinger, der ellers opstår, når der startes med et højt drejningsmoment. Systemet er også med til at fastholde den hastighed, der er valgt på forhånd, på et 58stort set konstant niveau mellem tomgang og belastning. SKYDEKONTAKT TIL VARIABEL HASTIGHED (3000) Værktøjet er udstyret med en skydekontakt til trinløs hastighedsregulering. Du kan regulere hastigheden under arbejdet ved at skubbe kontakten frem eller tilbage mellem indstillingerne. Prøv først at arbejde med et stykke af materialet for at nde den rigtige hastighed til opgaven. VARIABEL HASTIGHEDSSKALA (4000/4250/4300) Værktøjet er udstyret med en variabel hastighedsskala. Hastigheden kan reguleres under arbejdet, hvis skalaen på forhånd indstilles til en bestemt indstilling eller imellem to indstillinger. Prøv først at arbejde med et stykke af materialet for at nde den rigtige hastighed til opgaven. DRIFTSHASTIGHEDER

Se skemaet på siderne 17-18 for at nde den korrekte hastighed og det rette tilbehør til bearbejdning af materialet. Overskrid ikke 15.000 omdrejninger/minut, når der bruges stålbørster. Stålbørsteindstilling (4250/4300) = 5-10 Værktøjet kan klare de este opgaver, når det er indstillet til højeste hastighed. Nogle materialer (f.eks. nogle typer plast og metal) kan dog blive beskadiget på grund af den varme, der opstår ved højhastighedsbearbejdning, og de bør derfor bearbejdes ved relativt lav hastighed. Lav hastighed (15.000 omdrejninger/minut eller lavere) er normalt at foretrække ved polering, hvor poleringsudstyret af lt anvendes. Al bearbejdning med børster bør udføres ved lav hastighed for at undgå, at børstetråde frigøres fra holderen. Lad værktøjet gøre arbejdet for dig, når du arbejder med lav hastighed. Højere hastighed er bedre egnet til bearbejdning af hårde træsorter, metal og glas samt til boring, udskæring, skæring, fræsning, formning og udskæring af friser eller falseopgaver i træ. Et par retningslinjer for indstilling af værktøjshastigheden:

• Plast og andre materialer, der smelter ved lave temperaturer, skal skæres med lav hastighed.

• Polering, højglanspolering og rengøring med stålbørste skal foretages ved hastigheder, der er under 15.000 omdrejninger/minut for at undgå at beskadige børsten og materialet, der bearbejdes.

• Træ skal skæres ved høj hastighed.

• Jern og stål skal skæres med høj hastighed.

• Hvis et skærende højhastighedsværktøj begynder at vibrere ved bearbejdning af stål, er det normalt et tegn på, at hastigheden er for lav.

• Aluminium, kobberlegeringer, blylegeringer, zinklegeringer og tin kan skæres ved forskellige hastigheder afhængigt af den konkrete skæringsmetode. Anvend para󰀩n (ikke vand) eller et andet velegnet smøremiddel på klingen for at undgå, at materialet hænger fast på værktøjets skær. BEMÆRK: Det hjælper ikke at presse værktøjet ind mod emnet, når værktøjet ikke kører korrekt. Prøv i stedet at skifte tilbehør eller arbejdshastighed for at opnå det ønskede resultat.

Kontrollér multiværktøjets børster efter 40-50 timers drift. Kontrollér også børsterne, når værktøjet kører uregelmæssigt, mister kraft eller laver usædvanlige lyde. Brug af værktøj med slidte børster kan medføre permanent beskadigelse af motoren. Brug kun originale DREMEL-udskiftningsbørster.

1. Tag stikket ud af stikkontakten, og læg værktøjet på en

2. Fjern børstedækslerne med værktøjsnøglen, der

bruges som skruetrækker.

3. Fjern de to børster ved at trække i de fjedre, der sidder

4. Kontrollér begge børster. Hvis en børste er kortere end

3 mm og/eller børstens overade er ru eller skåret, skal børsten udskiftes med en ny: – Fjern fjederen fra børsten – Bortskaf den gamle børste, og sæt fjederen på en ny børste

5. Sæt kulbørsterne (med fjederen) tilbage i værktøjet

(der er kun én måde, børsten kan vende i værktøjet).

6. Udskift børstehætterne ved at dreje hætterne med uret

(for at stramme, brug skruenøglen - stram ikke for meget). BEMÆRK: Hvis det kun er den ene børste, der er slidt, bør begge børster alligevel udskiftes for at sikre optimal ydelse af værktøjet. Maskinen rengøres mest e󰀨ektivt med tør trykluft. Anvend altid sikkerhedsbriller, når du rengør værktøj med trykluft.

Luftåbninger og kontakter skal holdes rene og fri for fremmedlegemer. Forsøg ikke at rengøre maskinen ved at stikke spidse genstande ind igennem en åbning.

Vi anbefaler, at al service på værktøjet udføres af et Dremel serviceværksted. Dette Dremel-produkt er dækket af en garanti, som det er foreskrevet af de gældende lokale love og bestemmelser. Garantien dækker dog ikke skader som følge af normal slitage, overbelastning eller forkert håndtering af værktøjet. Hvis du ønsker at indgive en klage, skal du sende maskinen og/eller opladeren i samlet tilstand til din forhandler sammen med købsbeviset. KONTAKT DREMEL Du kan få mere information om service og garanti, Dremels produktudvalg, support og hotline på www.dremel.com.

Lydtryksniveau (standardafvigelse 3dB) dB(A) 77,1Lydstyrkeniveau (standardafvigelse 3dB) dB(A) 88,1 Vibration (triax-vektorsum) m/s 12,8Vibrationsusikkerhed K m/s 1,5 Lydtryksniveau (standardafvigelse 3dB) dB(A) 78,0Lydstyrkeniveau (standardafvigelse 3dB) dB(A) 89,0 Vibration (triax-vektorsum) m/s 11,4Vibrationsusikkerhed K m/s 1,5 Lydtrykniveau (standardafvigelse 3dB) dB(A) 72,5 Lydstyrkenivaau (standardafvigelse 3dB) dB(A) 83,5 Vibration (triax-vektorsum) m/s 14,1Vibrationsusikkerhed K m/s 1,5 Lydtryksniveau (standardafvigelse 3dB) dB(A) 74,4Lydstyrkeniveau (standardafvigelse 3dB) dB(A) 85,4 Vibration (triax-vektorsum) m/s 18,0Vibrationsusikkerhed K m/s 3,3BEMÆRK: Den opgivede samlede måleværdi for vibrationen er blevet målt i henhold til en standardiseret målemetode. Denne målemetode kan bruges til at sammenligne forskellige værktøjer med hinanden. Den kan også anvendes som en foreløbig vurdering af eksponeringen.UNDER FAKTISK BRUG AF EL-VÆRKTØJET KAN VIBRATIONSEMISSIONEN AFVIGE FRA DEN ANGIVNE SAMLEDE VÆRDI, AFHÆNGIGT AF, HVORDAN VÆRKTØJET BRUGES. Fortag en eksponeringsvurdering i de faktiske omgivelser, hvor værktøjet skal bruges, og tag derefter de nødvendige sikkerhedsforanstaltninger (alle aspekter af arbejdsforløbet skal indgå i vurderingen; også de perioder, hvor værktøjet er slukket eller kører i tomgang ud over udløsertiden). BORTSKAFFELSE Værktøjet, tilbehøret og emballagen bør sorteres til miljøvenlig genbrug.

GÆLDER KUN I EU-LANDE

Iht. det europæiske direktiv 2012/19/EF om a󰀨ald af elektrisk og elektronisk udstyr skal kasseret elektrisk udstyr indsamles separat og genbruges iht. gældende miljøforskrifter.
