BRUGSANVISNING TCAC 1908 Kit EINHELL

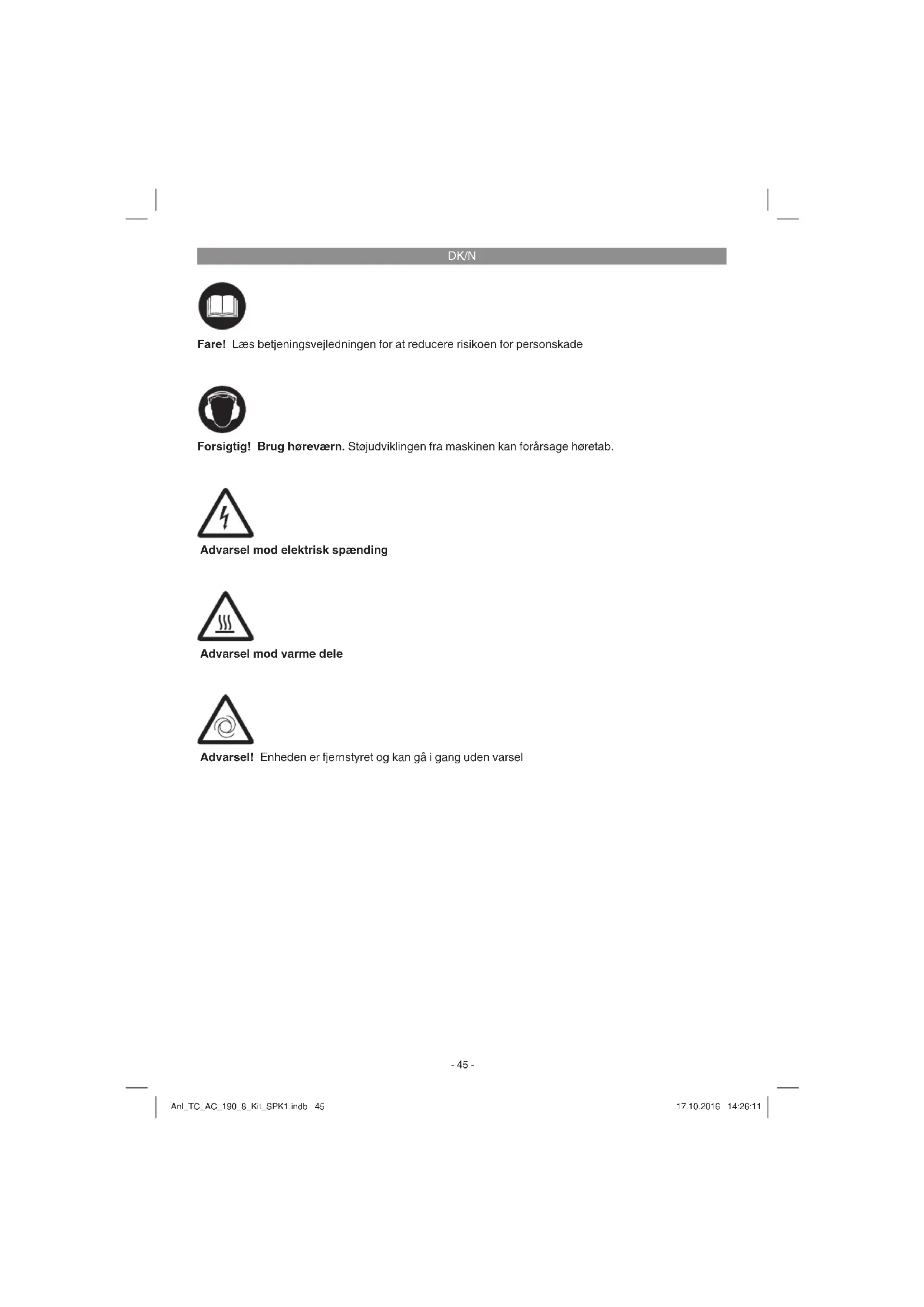

Advarsel mod elektrisk spænding Advarsel mod varme dele Advarsel! Enheden er fjernstyret og kan gå i gang uden varsel Forsigtig! Brug høreværn. Støjudviklingen fra maskinen kan forårsage høretab. Fare! Læs betjeningsvejledningen for at reducere risikoen for personskade Anl_TC_AC_190_8_Kit_SPK1.indb 45Anl_TC_AC_190_8_Kit_SPK1.indb 45 17.10.2016 14:26:1117.10.2016 14:26:11DK/N

Fare! Ved brug af el-værktøj er der visse sikkerhedsfo- ranstaltninger, der skal respekteres for at undgå skader på personer og materiel. Læs derfor bet- jeningsvejledningen / sikkerhedsanvisningerne grundigt igennem. Opbevar betjeningsvejlednin- gen et praktisk sted, så du altid kan tage den frem efter behov. Husk at lade betjeningsvejledningen / sikkerhedsanvisningerne følge med værktøjet, hvis du overdrager det til andre. Vi fraskriver os ethvert ansvar for skader på personer eller materiel, som måtte opstå som følge af, at anvis- ningerne i denne betjeningsvejledning, navnlig vedrørende sikkerhed, tilsidesættes.

1. Sikkerhedsanvisninger

Fare! Læs alle sikkerhedsanvisninger og øvrige an- visninger. Følges anvisningerne, navnlig sikker- hedsanvisningerne, ikke nøje som beskrevet, kan elektrisk stød, brand og/eller svære kvæstelser være følgen. Alle sikkerhedsanvisninger og øvrige anvisninger skal gemmes. Maskinen må ikke betjenes af personer (inkl. børn) med begrænsede fysiske eller sensoriske færdigheder, eller personer, der ikke er i psykisk balance. Manglende erfaring og kendskab til mas- kinens anvendelse fratager ligeledes en person retten til at arbejde med maskinen, med mindre arbejdet sker under opsyn eller efter grundig inst- ruktion. Pas på, at børn ikke leger med maskinen. Vigtigt! Ved brug af kompressoren skal følgende grundlæggende sikkerhedsforan- staltninger iagttages som beskyttelse mod elektrisk stød og for at imødegå fare for kvæstelser og brand. Nedenstående anvisninger skal læses, inden maskinen tages i brug.

Hold orden på arbejdsstedet Uorden på arbejdsstedet øger faren for ulyk- ker.

Tag højde for indvirkninger fra omgi- velserne Udsæt ikke kompressoren for regn. Brug ikke kompressoren i fugtige eller våde omgivelser. Fare for elektrisk stød! Sørg for god belysning. Anvend ikke kompressoren i nærheden af brændbare væsker eller gasser. Eksplosions- fare!

Beskyt dig mod elektrisk stød Undgå kropsberøring med jordforbundne dele, for eksempel rør, varmeapparat, komfur, køleskab.

Hold børn på god afstand! Lad ikke andre personer berøre kompressor eller ledning, hold andre borte fra arbejdsom- rådet.

Opbevar kompressoren sikkert Den ubenyttede kompressor skal opbevares i et tørt, aflåst rum, uden for børns rækkevidde.

Overbelast ikke kompressoren Du arbejder bedre og mere sikkert inden for det angivne effektområde.

Bær egnet arbejdstøj Bær ikke smykker eller fyldigt, løsthængende tøj. Dette vil kunne blive trukket ind af bevæ- gelige dele. Ved arbejde i det fri anbefales det at bruge gummihandsker og skridsikkert fodtøj. Brug hårnet, hvis du har langt hår. Fare for kvæstelse!

Brug ikke kablet til utilsigtede formål Træk ikke kompressoren i kablet, og hiv ikke i kablet, når du trækker stikket ud af stikdåsen. Beskyt ledningen mod varme, olie og skarpe kanter. Ledning/Stik kan blive beskadiget.

Plej kompressoren omhyggeligt Hold kompressoren ren, så du kan arbejde sikkert og effektivt. Følg vedligeholdelsesfors- krifterne. Kontroller stik og ledning med jævne mellemrum; i tilfælde af beskadigelse skal udbedring ske ved autoriseret el-fagmand. Kontroller med jævne mellemrum forlænger- ledninger; en beskadiget forlængerledning skal omgående skiftes ud.

Undgå utilsigtet igangsætning Forvis dig om, at der er slukket på afbryde- ren, når tilslutningen til strømforsyningsnettet oprettes.

Udendørs forlængerledninger Forlængerledninger til udendørs brug skal være særligt godkendt til formålet - se mær- kningen.

Vær hele tiden opmærksom Hold øje med dit arbejde. Brug din sunde for- nuft. Arbejd ikke med kompressoren, hvis du er ukoncentreret.

Undersøg kompressoren for skader Kontroller omhyggeligt, at beskyttelsesan- ordninger eller let beskadigede dele fungerer fejlfrit, som de skal, inden du tager maskinen i brug igen. Kontroller, at bevægelige dele fun- Anl_TC_AC_190_8_Kit_SPK1.indb 46Anl_TC_AC_190_8_Kit_SPK1.indb 46 17.10.2016 14:26:1117.10.2016 14:26:11DK/N

gerer, som de skal, er intakte og ikke sidder i klemme. Samtlige dele skal være monteret korrekt, så maskinen kan arbejde sikkert. Beskadigede beskyttelsesanordninger og dele skal udbedres eller udskiftes af kundes- erviceværksted, med mindre andet er nævnt i betjeningsvejledningen. Beskadigede kontak- ter skal skiftes ud på kundeserviceværksted. Brug ikke værktøj, hvor tænd/sluk-knappen ikke virker.

Vigtigt! Anvend for din egen sikkerheds skyld kun tilbehør og hjælpeapparater, som nævnes i betjeningsvejledningen eller anbefales af producenten. Brug af værktøj og tilbehør, som ikke anbefales i betjeningsvejledningen eller kataloget, kan indebære fare for personska- de.

Støj Brug høreværn under arbejde med kompres- soren.

Udskiftning af stikledning Hvis stikledningen beskadiges, skal den skif- tes ud af producenten eller en el-fagmand for at undgå fare for skader og ulykker. Fare for elektrisk stød!

Fyldning af dæk Tjek dæktrykket umiddelbart efter påfyld- ningen med en egnet trykmåler, f.eks. på en tankstation.

Trafikale kompressorer i bygge- og an- lægsdrift Sørg for, at alle slanger og armaturer er egnet til kompressorens maksimalt tilladte arbejd- stryk.

Opstillingssted Kompressoren skal opstilles på en plan flade. Sikkerhedsanvisninger ved arbejde med tryk- luft og blæsepistoler

Kompressorpumpe og ledninger bliver meget varme under driften. Berøring fører til for- brændinger.

Den luft, der indsuges af kompressoren, skal være ublandet; blandet luft kan føre til brand eller eksplosion i kompressorpumpen.

Hold fast i slangens koblingsdel, når du løs- ner slangekoblingen. På den måde undgår du at komme til skade på den tilbagesmældende slange.

Bær beskyttelsesbriller, når du arbejder med blæsepistolen. Fremmedlegemer og dele, der blæses væk, kan nemt forårsage kvæstelser.

Blæsepistolen må ikke rettes mod andre personer eller benyttes til rensning af tøj, der sidder på kroppen. Fare for kvæstelse! Sikkerhedsanvisninger ved sprøjtemaling

Lakker og opløsningsmidler med et flamme- punkt på under 55° C må ikke bearbejdes. Eksplosionsfare!

Lakker og opløsningsmidler må ikke varmes op. Eksplosionsfare!

Ved bearbejdning af sundhedsfarlig væske skal filterudstyr benyttes som beskyttelse (an- sigtsmasker). Bemærk også anvisninger om iværksættelse af beskyttelsesforanstaltninger fra producenterne af sådanne stoffer.

Angivelser og mærkninger vedrørende farlige stoffer, som står anført på yderemballagen af de bearbejdede materialer, skal iagttages. Yderligere beskyttelsesforanstaltninger kan være påkrævede, navnlig i form af beklæd- ning og masker.

Der må ikke ryges i arbejdsrummet, eller mens der sprøjtes. Eksplosionsfare! Også dampe fra sprøjtemaling er letantændelige.

Ildsteder, åben ild eller gnistdannende maski- ner må ikke forefindes eller være i drift.

Mad og drikke må ikke opbevares eller indta- ges i arbejdsrummet. Sprøjtemaledampe er sundhedsskadelige.

Arbejdsrummet skal være større end 30 m

og der skal sikres tilstrækkelig ventilation under sprøjtning og tørring. Sprøjt ikke mod vinden. Det gælder helt grundlæggende, at sprøjtning af brændbart eller farligt sprøjte- materiale skal ske i overensstemmelse med gældende politivedtægter.

PVC-trykslangen må ikke benyttes til me- dierne mineralsk terpentin, butylalkohol eller methylenchlorid. Disse medier vil ødelægge trykslangen. Anl_TC_AC_190_8_Kit_SPK1.indb 47Anl_TC_AC_190_8_Kit_SPK1.indb 47 17.10.2016 14:26:1117.10.2016 14:26:11DK/N

Kontroller på grundlag af det beskrevne leve- ringsomfang, at varen er komplet. Hvis nogle dele mangler, bedes du senest inden 5 hverdage efter købet af varen henvende dig til vores servicecen- ter eller det sted, hvor du har købt varen, med forevisning af gyldig købskvittering. Vær her op- mærksom på garantioversigten, der er indeholdt i serviceinformationerne bagest i vejledningen.

Åbn pakken, og tag forsigtigt maskinen ud af emballagen.

Kontroller, at der ikke mangler noget.

Opbevar så vidt muligt emballagen indtil ga- rantiperiodens udløb. Fare! Maskinen og emballagematerialet er ikke legetøj! Børn må ikke lege med plastikposer, folier og smådele! Fare for indtagelse og kvælning!

Original betjeningsvejledning

3. Formålsbestemt anvendelse

Kompressoren bruges til at producere trykluft til trykluftdrevne værktøjer. Saven må kun anvendes i overensstemmelse med dens tiltænkte formål. Enhver anden form for anvendelse er ikke tilladt. Vi fraskriver os eth- vert ansvar for skader, det være sig på personer eller materiel, som måtte opstå som følge af, at maskinen ikke er blevet anvendt korrekt. Ansvaret bæres alene af brugeren/ejeren. Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller indus- triel brug. Vi fraskriver os ethvert ansvar, såfremt produktet anvendes i erhvervsmæssigt, hånd- værksmæssigt, industrielt eller lignende øjemed.

Driftsmodus S3 - 15% - 10 min: S3 = periodisk drift uden indfl ydelse fra startprocessen. Det be- tyder, at den maks. driftstid inden for et tidsrum på 10 min. udgør 15% (1,5 min.). Anl_TC_AC_190_8_Kit_SPK1.indb 48Anl_TC_AC_190_8_Kit_SPK1.indb 48 17.10.2016 14:26:1117.10.2016 14:26:11DK/N

Inden maskinen sluttes til strømforsyningsnettet, skal du kontrollere, at angivelserne på mærkepla- den svarer til strømforsyningsnettets data.

Undersøg maskinen for transportskader. I tilfælde af skader skal speditionsfirmaet, som har leveret kompressoren, omgående have besked.

Kompressoren skal installeres i nærheden af forbrugsenheden.

Lange luftledninger og lange tilledninger (for- længerledning) skal undgås.

Kompressoren må ikke opstilles i fugtige eller våde rum.

Kompressoren må kun være i drift i egnede rum (godt ventilerede, omgivelsestemperatur +5°C til 40°C). Der må ikke være støv, syrer, dampe, eksplosive eller antændelige gasser i rummet.

Kompressoren er egnet til brug i tørre rum. Kompressoren må ikke benyttes på steder, hvor der arbejdes med stænkvand.

Maskinen må kun køre på et fast, plant un- derlag

Vigtigt! Når kompressoren slukkes, siver overskydende luft ud ved sikkerhedsventilen. Dette er ingen fejl.

6. Montage og ibrugtagning

6.1. Nettilslutning Kontroller, inden du tænder, at netspændingen svarer til driftsspændingen, således som angivet på kompressorens mærkeplade. Lange tillednin- ger samt forlængere, kabeltromler osv., forårsa- ger spændingsfald og kan hindre motorstarten. Lave temperaturer under +5°C kan besværliggøre motorstart p.g.a. træg gang.

6.2 Tænd/Sluk-knap (4)

Sæt tænd/sluk-knappen (4) i position 1 for at tænde. Sæt tænd/sluk-knappen (4) i position 0 for at slukke.

6.3 Trykluftslange med lynkobling (3)

Tilslutning: Pres niplen på trykluftsværktøjet ind i lynkoblin- gen, tyllen springer automatisk frem. Afkobling: Træk tyllen tilbage, og fjern værktøjet. Fare! Hold fast i koblingsdelen, når du løsner lynkoblin- gen, så slangen ikke smælder tilbage.

6.4 Lufttrykmåler med adaptere (fi g. 2)

Arbejdstryk i bar: 0-10 Anvendelsesområde: Ved hjælp af lufttrykmåleren kan dækkene nemt fyldes med luft. Med de medfølgende adaptere kan påfyldning også ske gennem andre typer ventiler. Manometeret benyttes til at vise dæktrykket. Med knappen „ + „ øges trykket i dækket, med knap- pen „ - „ reduceres trykket i dækket. Overskrid ikke det maks. driftstryk på 10 bar (ses også på bagsiden af lufttrykmåleren). Fare! Efter ifyldning skal det indstillede dæktryk kontrolleres med et kalibreret måleapparat, f.eks. på en tankstation. Fare! Ret aldrig trykstrålen mod dig selv eller and- re eller dyr! Forsigtig! Genstande, der fyldes med et tryk, der ligger over det anbefalede tryk, kan føre til ska- der på genstandene eller kvæste personer, der opholder sig i nærheden! Lufttrykmåleren er udstyret med en ventiladapter til bildæk. Ved brug af de medfølgende adaptere (a–c) kan påfyldning også ske gennem andre typer ventiler. Anl_TC_AC_190_8_Kit_SPK1.indb 49Anl_TC_AC_190_8_Kit_SPK1.indb 49 17.10.2016 14:26:1117.10.2016 14:26:11DK/N

reservedelsbestilling Fare! Træk stikket ud af stikkontakten, inden rengørings- og vedligeholdelsesarbejde på- begyndes. Fare! Vent, indtil kompressoren er kølet helt ned! Fare for forbrænding! Fare! Sluk altid for maskinen og træk netstikket ud efter brug.

Hold så vidt muligt beskyttelsesanordninger, luftsprækker og motorhuset fri for støv og snavs. Gnid maskinen ren med en ren klud, eller foretag trykluftudblæsning med lavt tryk.

Vi anbefaler, at maskinen rengøres hver gang efter brug.

Rengør af og til maskinen med en fugtig klud og lidt blød sæbe. Undgå brug af rengørings- eller opløsningsmiddel, da det vil kunne ødelægge maskinens kunststofdele. Pas på, at der ikke kan trænge vand ind i maskinens indvendige dele. Trænger der vand ind i et el- værktøj, øger det risikoen for elektrisk stød.

Slange og sprøjteværktøj skal tages ud af kompressoren inden renholdelse. Kompres- soren må ikke rengøres med vand, opløs- ningsmidler o.lign.

Fare! Træk stikket ud af stikkontakten, afl uft kompres- soren og alle tilsluttede trykluftsværktøjer. Placer kompressoren således, at den ikke kan tages i brug af uvedkommende. Fare! Kompressoren skal opbevares i tørre omgi- velser, hvor uvedkommende ikke har nogen adgang. Må ikke tippes om; skal opbevares stående!

Nummeret på den nødvendige reservedel. Aktuelle priser og øvrige oplysninger fi nder du på internetadressen www.isc-gmbh.info

8. Bortskaff else og genanvendelse

Produktet leveres indpakket for at undgå trans- portskader. Emballagen består af råmaterialer og kan genanvendes eller indleveres på gen- brugsstation. Produktet og dets tilbehør består af forskelligartede materialer, f.eks. metal og plast. Defekte produkter må ikke smides ud som almin- deligt husholdningsaff ald. For at sikre en fagmæs- sig korrekt bortskaff else skal produktet indleveres på et aff aldsdepot. Hvis du ikke har kendskab til lokalt aff aldsdepot, så kontakt din kommune. Anl_TC_AC_190_8_Kit_SPK1.indb 50Anl_TC_AC_190_8_Kit_SPK1.indb 50 17.10.2016 14:26:1117.10.2016 14:26:11DK/N

9. Mulige årsager til driftsudfald

Problem Årsag Løsning Kompressor kører ikke

1. Ingen netspænding

2. Netspænding for lav

2. Undgå for lange forlængerledninger

Brug forlængerledning med til- strækkeligt stort ledertværsnit

4. Lad motoren køle af, afhjælp om

nødvendigt årsag til overophedning Kompressor kører, men ingen tryk

1. Tilbageslagsventil utæt

2. Tætninger ødelagt

1. Skift tilbageslagsventilen ud

2. Kontroller tætninger, ødelagte tæt-

ninger skiftes ud på værksted Kompressor kører, tryk vises på mano- meteret, men værk- tøj kører ikke

1. Slangeforbindelser utætte

1. Kontroller trykluftsslange og værk-

tøj, skiftes evt. ud

Kun for EU-lande Smid ikke el-værktøj ud som almindeligt husholdningsaff ald! I medfør af Rådets direktiv 2012/19/EF om aff ald af elektrisk og elektronisk udstyr og dettes omsættelse i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende formål på miljømæssig forsvarlig vis. Recycling-alternativ til tilbagesendelse: Ejeren af el-værktøjet er – med mindre denne tilbagesender maskinen – forpligtet til at bortskaff e mas- kinen og dens dele ifølge miljøforskrifterne. Den brugte maskine kan indleveres hos en genbrugsstation – spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående. Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er kun tilladt med udtrykkelig tilladelse fra iSC GmbH. Ret til tekniske ændringer forbeholdes Anl_TC_AC_190_8_Kit_SPK1.indb 52Anl_TC_AC_190_8_Kit_SPK1.indb 52 17.10.2016 14:26:1117.10.2016 14:26:11DK/N

Serviceinformationer I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks. reparation, anskaff else af reservedele og sliddele eller køb af forbrugsmaterialer. Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt slid resp. at følgende dele anses som forbrugsmaterialer. Kategori Eksempel Sliddele* Kilerem, luftfi lter Forbrugsmateriale/ forbrugsdele* Manglende dele

• er ikke nødvendigvis indeholdt i leveringsomfanget! Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.isc-gmbh.info. Det er vig- tigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:

Har produktet fungeret, eller var det defekt fra begyndelsen?

Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?

Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)? Beskriv venligst fejlfunktionen. Anl_TC_AC_190_8_Kit_SPK1.indb 53Anl_TC_AC_190_8_Kit_SPK1.indb 53 17.10.2016 14:26:1117.10.2016 14:26:11DK/N

Garantibevis Kære kunde! Vore produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle udvise fejl, beklager vi naturligvis dette, i dette tilfælde beder vi dig kontakte vores kundeservice på adressen, som er anført på dette garantibevis. Du kan naturligvis også ringe til os på det anførte service- nummer. For indfrielse af garantikrav gælder følgende:

1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. naturlige personer, der hverken

vil bruge dette produkt i forbindelse med udøvelse af deres erhvervsmæssige eller andet selvstæn- digt arbejde. Disse garantibetingelser regulerer ekstra garantiydelser, som nedenstående producent lover købere af sine nye apparater som supplement til den lovfastsatte garanti. Garantibestemmel- ser fastsat ved lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.

2. Garantiydelsen dækker udelukkende mangler på et nyt apparat fra nedenstående producent, der

skyldes materiale- eller produktionsfejl, og vi har ret til at vælge, om sådanne mangler afhjælpes på produktet, eller om produktet udskiftes. Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig brug. Garantien dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige, håndværksmæssige eller faglige virksomheder eller er blevet udsat for lignende belastning.

3. Garantien dækker ikke følgende:

- Skader på produktet som følge af tilsidesættelse af montagevejledningens anvisninger eller som følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert net- spænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsforskrifter eller som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje og vedli- geholdelse. - Skader på produktet som følge af misbrug eller usagkyndig anvendelse (f.eks. overbelastning af produktet eller brug af værktøj eller tilbehør, som ikke er godkendt), indtrængen af fremmedlegemer i produktet (f.eks. sand, sten eller støv, transportskader), brug af vold eller eksterne påvirkninger udefra (f.eks. fordi produktet tabes). - Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet natur- ligt slid.

4. Garantiperioden udgør 24 måneder at regne fra købsdatoen. Garantikrav skal gøres gældende in-

den garantiperiodens udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav kan ikke gøres gældende efter garantiperiodens udløb. Reparation eller udskiftning af produktet medfører ikke forlængelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Det- te gælder også servicearbejder, der foretages på stedet.

5. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til: www.isc-gmbh.

info. Sørg for at have købskvitteringen eller anden form for dokumentation af købet af det nye appa- rat ved hånden. Apparater, der sendes ind uden passende dokumentation eller uden typeskilt, er udelukket fra garantiydelsen på grund af manglende identifi cering. Er defekten omfattet af garanti- en, vil produktet omgående blive repareret og returneret, eller du vil modtage et helt nyt. Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfat- tet af garantien. Du skal blot indsende produktet til vores serviceadresse. Hvad angår slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrænkninger i hen- hold til serviceinformationerne i nærværende betjeningsvejledning. Anl_TC_AC_190_8_Kit_SPK1.indb 54Anl_TC_AC_190_8_Kit_SPK1.indb 54 17.10.2016 14:26:1117.10.2016 14:26:11S
