BEDIENUNGSANLEITUNG TCAC 1908 Kit EINHELL

TC-AC 190/8 Kit Art.-Nr.: 40.205.36 I.-Nr.: 11026

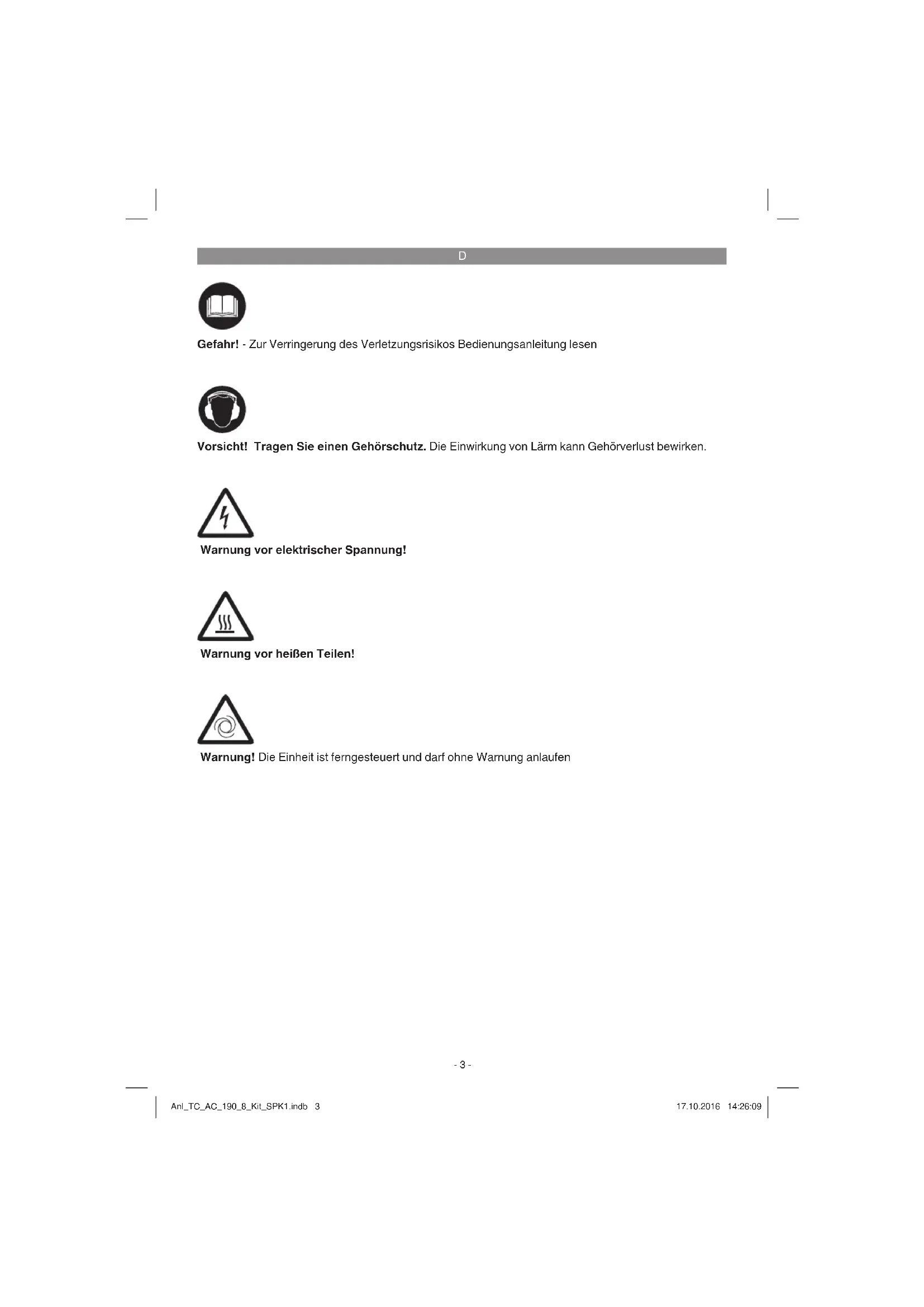

Warnung vor elektrischer Spannung! Warnung vor heißen Teilen! Warnung! Die Einheit ist ferngesteuert und darf ohne Warnung anlaufen Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Anl_TC_AC_190_8_Kit_SPK1.indb 3Anl_TC_AC_190_8_Kit_SPK1.indb 3 17.10.2016 14:26:0917.10.2016 14:26:09D

Gefahr! Beim Benutzen von Geräten müssen einige Si- cherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshin- weise deshalb sorgfältig durch. Bewahren Sie die- se gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an an- dere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Gefahr! Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Dieses Gerät ist nicht dafür bestimmt, durch Per- sonen (einschließlich Kinder) mit eingeschränk- ten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zustän- dige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzu- stellen, dass sie nicht mit dem Gerät spielen. Achtung! Beim Gebrauch dieses Kom- pressors sind zum Schutz gegen elektri- schen Schlag, Verletzungs- und Brandgefahr folgende grundsätzlichen Sicherheitsmaß- nahmen zu beachten. Lesen und beachten Sie diese Hinweise, bevor Sie das Gerät benutzen.

Halten Sie Ihren Arbeitsbereich in Ord- nung Unordnung im Arbeitsbereich ergibt Unfall- gefahr.

Berücksichtigen Sie Umgebungseinflüs-

Setzen Sie den Kompressor nicht dem Regen aus. Benutzen Sie den Kompressor nicht in feuchter oder nasser Umgebung. Gefahr durch Stromschlag! Sorgen Sie für gute Be- leuchtung. Benutzen Sie den Kompressor nicht in der Nähe von brennbaren Flüssigkei- ten oder Gasen. Explosionsgefahr!

Schützen Sie sich vor elektrischem Schlag Vermeiden Sie Körperberührung mit geerdten Teilen, zum Beispiel Rohren, Heizkörpern, Herden, Kühlschränken.

Halten Sie Kinder fern! Lassen Sie andere Personen nicht den Kom- pressor oder das Kabel berühren, halten Sie sie von Ihrem Arbeitsbereich fern.

Bewahren Sie Ihren Kompressor sicher auf Der unbenutzte Kompressor muss in einem trockenen, verschlossenen Raum und für Kin- der nicht erreichbar aufbewahrt werden.

Überlasten Sie Ihren Kompressor nicht Sie arbeiten besser und sicherer im angege- benen Leistungsbereich.

Tragen Sie geeignete Arbeitskleidung Tragen Sie keine weite Kleidung oder Schmuck. Sie können von beweglichen Teilen erfasst werden. Bei Arbeiten im Freien sind Gummihandschuhe und rutschfestes Schuh- werk empfehlenswert. Tragen Sie bei langen Haaren ein Haarnetz. Verletzungsgefahr!

Zweckentfremden Sie nicht das Kabel Ziehen Sie den Kompressor nicht am Kabel, und benutzen Sie es nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. Kabel/Stecker können beschädigt werden.

Pflegen Sie Ihren Kompressor mit Sorg- falt Halten Sie Ihren Kompressor sauber, um gut und sicher zu arbeiten. Befolgen Sie die Wartungsvorschriften. Kontrollieren Sie regel- mäßig den Stecker und das Kabel, und las- sen Sie diese bei Beschädigung von einem anerkannten Fachmann erneuern. Kontrollie- ren Sie Verlängerungskabel regelmäßig und ersetzen Sie beschädigte.

Ziehen Sie den Netzstecker Bei Nichtgebrauch, vor der Wartung.

Vermeiden Sie unbeabsichtigten Anlauf Vergewissern Sie sich, dass der Schalter beim Anschluss an das Stromnetz ausge- schaltet ist.

Verlängerungskabel im Freien Verwenden Sie im Freien nur dafür zugelas- sene und entsprechend gekennzeichnete Verlängerungskabel. Anl_TC_AC_190_8_Kit_SPK1.indb 4Anl_TC_AC_190_8_Kit_SPK1.indb 4 17.10.2016 14:26:0917.10.2016 14:26:09D

Seien Sie stets aufmerksam Beobachten Sie Ihre Arbeit. Gehen Sie ver- nünftig vor. Verwenden Sie den Kompressor nicht, wenn Sie unkonzentriert sind.

Kontrollieren Sie Ihren Kompressor auf Beschädigungen Vor weiterem Gebrauch des Kompressors die Schutzeinrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion überprüfen. Überprüfen Sie, ob die Funktion beweglicher Teile in Ordnung ist, ob sie nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein um die Sicher- heit des Gerätes zu gewährleisten. Beschä- digte Schutzvorrichtungen und Teile müssen sachgemäß durch eine Kundendienstwerk- statt repariert oder ausgewechselt werden, soweit nichts anderes in der Betriebsanleitun- gangegeben ist. Beschädigte Schalter müs- sen bei einer Kundendienstwerkstatt ersetzt werden. Benutzen Sie keine Werkzeuge, bei denen sich der Schalter nicht ein- und aus- schalten lässt.

Achtung! Zu Ihrer eigenen Sicherheit, benutzen Sie nur Zubehör und Zusatzgeräte, die in der Bedie- nungsanleitung angegeben oder vom Hersteller empfohlen oder angegeben wer- den. Der Gebrauch anderer als der in der Bedienungsanleitung oder im Katalog emp- fohlenen Einsatzwerkzeuge oder Zubehöre kann eine persönliche Verletzungsgefahr für Sie bedeuten.

Reparaturen nur vom Elektrofachmann Reparaturen dürfen nur von einer Elektrofachkraft ausgeführt werden, andern- falls können Unfälle für den Betreiber entste- hen.

Geräusch Bei Verwendung des Kompressors Gehör- schutz tragen.

Austausch der Anschlussleitung Wenn die Anschlussleitung beschädigt wird, muss sie vom Hersteller oder einer Elektro- fachkraft ersetzt werden, um Gefährdungen zu vermeiden. Gefahr durch Stromschläge!

Befüllung von Reifen Kontrollieren Sie den Reifendruck unmittelbar nach der Befüllung durch ein geeignetes Ma- nometer, z.B. an einer Tankstelle.

Straßenfahrbare Kompressoren im Bau- stellenbetrieb Achten Sie darauf, dass alle Schläuche und Armaturen für den höchst zulässigen Arbeits- druck des Kompressors geeignet sind.

Aufstellort Stellen Sie den Kompressor nur auf einer ebenen Fläche auf. Sicherheitshinweise zum Arbeiten mit Druck- luft und Ausblaspistolen

Verdichterpumpe und Leitungen erreichen im Betrieb hohe Temperaturen. Berührungen führen zu Verbrennungen.

Die vom Kompressor angesaugte Luft ist frei von Beimengungen zu halten, die in der Ver- dichterpumpe zu Bränden oder Explosionen führen können.

Halten Sie beim Lösen der Schlauchkupplung das Kupplungsstück des Schlauches mit der Hand fest. So vermeiden Sie Verletzungen durch den zurückschnellenden Schlauch.

Bei Arbeiten mit der Ausblaspistole Schutz- brille tragen. Durch Fremdkörper und weg- geblasene Teile können leicht Verletzungen verursacht werden.

Mit der Ausblaspistole keine Personen anbla- sen oder Kleidung am Körper reinigen. Verlet- zungsgefahr! Sicherheitshinweise beim Farbspritzen

Keine Lacke oder Lösungsmittel mit einem Flammpunkt von weniger als 55° C verarbei- ten. Explosionsgefahr!

Lacke und Lösungsmittel nicht erwärmen. Explosionsgefahr!

Werden gesundheitsschädliche Flüssigkeiten verarbeitet, sind zum Schutz Filtergeräte (Gesichtsmasken) erforderlich. Beachten Sie auch die von den Herstellern solcher Stoffe gemachten Angaben über Schutzmaßnah- men.

Die auf den Umverpackungen der verarbeite- ten Materialien aufgebrachten Angaben und Kennzeichnungen der Gefahrstoffverordnung sind zu beachten. Gegebenenfalls sind zu- sätzliche Schutzmaßnahmen zu treffen, ins- besondere geeignete Kleidung und Masken zu tragen.

Während des Spritzvorgangs sowie im Arbeitsraum darf nicht geraucht werden. Ex- plosionsgefahr! Auch Farbdämpfe sind leicht brennbar.

Feuerstellen, offenes Licht oder funkenschla- gende Maschinen dürfen nicht vorhanden sein bzw. betrieben werden.

Speisen und Getränke nicht im Arbeitsraum aufbewahren oder verzehren. Farbdämpfe sind gesundheitsschädlich. Anl_TC_AC_190_8_Kit_SPK1.indb 5Anl_TC_AC_190_8_Kit_SPK1.indb 5 17.10.2016 14:26:0917.10.2016 14:26:09D

Der Arbeitsraum muss größer als 30 m

sein und es muss ausreichender Luftwechsel beim Spritzen und Trocknen gewährleistet sein. Nicht gegen den Wind spritzen. Grundsätzlich beim Verspritzen von brennbaren bzw. gefähr- lichen Spritzgütern die Bestimmungen der örtlichen Polizeibehörde beachten.

Verarbeiten Sie in Verbindung mit dem PVC- Druckschlauch keine Medien wie Testbenzin, Butylalkohol und Methylenchlorid. Diese Me- dien zerstören den Druckschlauch.

2. Gerätebeschreibung und

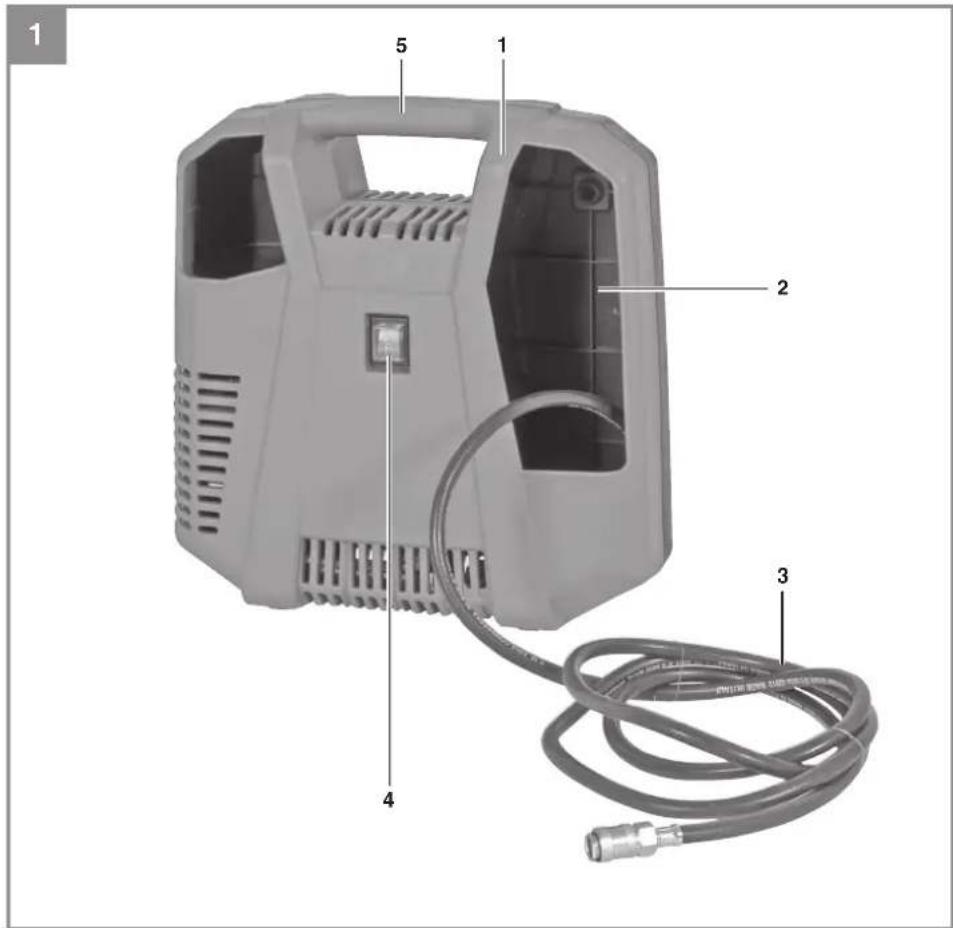

2.1 Gerätebeschreibung (Bild 1-3)

3. Druckluftschlauch mit Schnellkupplung

Bitte überprüfen Sie die Vollständigkeit des Arti- kels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sich bitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Arti- kels unter Vorlage eines gültigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der An- leitung.

Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.

Entfernen Sie das Verpackungsmaterial so- wie Verpackungs-/ und Transportsicherungen (falls vorhanden).

Überprüfen Sie, ob der Lieferumfang vollstän- dig ist.

Kontrollieren Sie das Gerät und die Zubehör- teile auf Transportschäden.

Bewahren Sie die Verpackung nach Möglich- keit bis zum Ablauf der Garantiezeit auf. Gefahr! Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Er- stickungsgefahr!

Originalbetriebsanleitung

3. Bestimmungsgemäße

Verwendung Der Kompressor dient zum Erzeugen von Druck- luft für druckluftbetriebene Werkzeuge. Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinaus- gehende Verwendung ist nicht bestimmungsge- mäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bedie- ner und nicht der Hersteller. Bitte beachten Sie, dass unsere Geräte bestim- mungsgemäß nicht für den gewerblichen, hand- werklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

Netzanschluss: .......................220-240 V ~ 50 Hz Motorleistung: ..............................1,1 kW S3 15% Leerlaufdrehzahl n

Betriebsdruck bar: ......................................max. 8 Theo. Ansaugleistung l/min.: .......................... 190 Abgabeleistung (Druckluft) bei 7 bar: ...........................................55 Liter/min Abgabeleistung (Druckluft) bei 4 bar: ............................................83 Liter/min Schalleistungspegel L

Gefahr! Geräusch Die Geräuschemissionswerte wurden entspre- chend EN ISO 3744 ermittelt. Betriebsart S3 - 15% - 10min: S3 = Aussetzbe- trieb ohne Einfl uss des Anlaufvorganges. Dies bedeutet, dass während eines Zeitraums von 10 min die max. Betriebszeit 15% (1,5 Min) beträgt.

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

Überprüfen Sie das Gerät auf Transportschä- den. Etwaige Schäden sofort dem Transport- unternehmen melden, mit dem der Kompres- sor angeliefert wurde.

Die Aufstellung des Kompressors sollte in der Nähe des Verbrauchers erfolgen.

Lange Luftleitungen und lange Zuleitungen (Verlängerungskabel) sind zu vermeiden.

Auf trockene und staubfreie Ansaugluft ach- ten.

Den Kompressor nicht in feuchtem oder nas- sem Raum aufstellen.

Der Kompressor darf nur in geeigneten Räu- men (gut belüftet, Umgebungstemperatur +5°C bis 40°C) betrieben werden. Im Raum dürfen sich keine Stäube, keine Säuren, Dämpfe, explosive oder entflammbare Gase befinden.

Der Kompressor ist geeignet für den Einsatz in trockenen Räumen. In Bereichen, in denen mit Spritzwasser gearbeitet wird, ist der Ein- satz nicht zulässig.

Betreiben Sie das Gerät nur auf festem, ebe- nem Untergrund

Legen Sie den Kompressor während des Be- triebes auf die Gummifüße an der Kompres- sor-Rückwand.

Achtung! Beim Ausschalten des Kompres- sors entweicht überschüssige Luft am Si- cherheitsventil. Dies ist baubedingt und kein Fehler.

6. Montage und Inbetriebnahme

6.1. Netzanschluß Achten Sie vor Inbetriebnahme darauf, dass die Netzspannung mit der Betriebsspannung lt. Ma- schinenleistungsschild übereinstimmt. Lange Zu- leitungen, sowie Verlängerungen, Kabeltrommeln usw. verursachen Spannungabfall und können den Motoranlauf verhindern. Bei niedrigen Tem- peraturen unter +5°C ist der Motoranlauf durch Schwergängigkeit gefährdet.

6.2 Aus-/ Einschalter (4)

Stellen Sie den Ein-/Ausschalter (4) zum Ein- schalten auf die Position 1. Zum Ausschalten Ein-/Ausschalter (4) in Position 0 bringen.

6.3 Druckluftschlauch mit Schnellkupplung

(3) Anschließen: Schieben Sie den Nippel Ihres Druckluftwerkzeu- ges in die Schnellkupplung, Hülse springt auto- matisch nach vorn. Trennen: Ziehen Sie die Hülse zurück und entfernen Sie das Werkzeug. Vorsicht! Beim Lösen der Schnellkupplung ist das Kupplungsstück festzuhalten, um Verletzungen durch den zu- rückschnellenden Schlauch zu vermeiden.

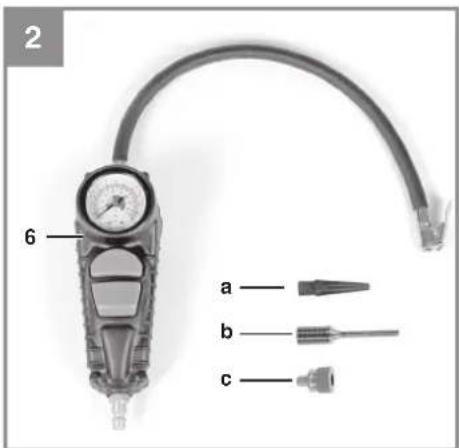

6.4 Reifenfüllmesser mit Adaptern

(Abb. 2) Arbeitsdruck in bar: 0-10 Einsatzbereich: Der Reifenfüllmesser ermöglicht ein einfaches Befüllen von Reifen. Mit den beiliegenden Ad- aptern können auch andere Ventiltypen befüllt werden. Das Manometer dient der Anzeige des Reifen- drucks. Mit dem Taster „ + “ kann der Druck im Reifen erhöht werden, mit dem Taster „ - “ kann der Druck im Reifen verringert werden. Überschreiten Sie nicht den maximalen Betriebs- druck 10 bar (auch gekennzeichnet an der Rück- seite des Reifenfüllmessers). Anl_TC_AC_190_8_Kit_SPK1.indb 7Anl_TC_AC_190_8_Kit_SPK1.indb 7 17.10.2016 14:26:0917.10.2016 14:26:09D

Gefahr! Überprüfen Sie nach jedem Befüllen den eingestellten Reifendruck mit einem geeichten Messgerät, z.B. an einer Tankstelle. Gefahr! Richten Sie den Druckstrahl niemals auf sich selbst oder auf andere Personen oder Tiere! Vorsicht! Gegenstände über den empfohlenen Druck aufzublasen kann Schäden an den Gegen- ständen oder umstehenden Personen verursa- chen! Der Reifenfüllmesser ist mit einem Ventiladapter für Autoreifenventile ausgestattet. Mit Hilfe der beiliegenden Adapter (a-c), können auch andere Ventiltypen befüllt werden.

7. Reinigung, Wartung und

Ersatzteilbestellung Gefahr! Ziehen Sie vor allen Reinigungs- und War- tungsarbeiten den Netzstecker. Gefahr! Warten Sie bis der Verdichter vollständig ab- gekühlt ist! Verbrennungsgefahr! Gefahr! Schalten Sie nach der Benutzung das Gerät immer aus und ziehen Sie den Netzstecker.

Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutz- frei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.

Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.

Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Ver- wenden Sie keine Reinigungs- oder Lösungs- mittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elek- trogerät erhöht das Risiko eines elektrischen Schlages.

Schlauch und Spritzwerkzeuge müssen vor Reinigung vom Kompressor getrennt werden. Der Kompressor darf nicht mit Wasser, Lö- sungsmitteln o. Ä. gereinigt werden.

Gefahr! Ziehen Sie den Netzstecker, entlüften Sie das Gerät und alle angeschlossenen Druckluftwerk- zeuge. Stellen Sie den Kompressor so ab, dass dieser nicht von Unbefugten in Betrieb genom- men werden kann. Gefahr! Den Kompressor nur in trockener und für Unbefugte unzugänglicher Umgebung auf- bewahren. Nicht kippen, nur stehend aufbe- wahren!

7.3 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende An- gaben gemacht werden;

Artikelnummer des Gerätes

Ident-Nummer des Gerätes

Ersatzteilnummer des erforderlichen Ersatz- teils Aktuelle Preise und Infos fi nden Sie unter www.isc-gmbh.info

Wiederverwertung Das Gerät befi ndet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpa- ckung ist Rohstoff und ist somit wieder verwend- bar oder kann dem Rohstoff kreislauf zurückge- führt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoff e. Defekte Geräte ge- hören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle bekannt ist, sollten Sie bei der Gemeindeverwaltung nachfragen. Anl_TC_AC_190_8_Kit_SPK1.indb 8Anl_TC_AC_190_8_Kit_SPK1.indb 8 17.10.2016 14:26:0917.10.2016 14:26:09D

9. Mögliche Ausfallursachen

Problem Ursache Lösung Kompressor läuft nicht

1. Netzspannung nicht vorhanden

2. Netzspannung zu niedrig

3. Außentemperatur zu niedrig

1. Kabel, Netzstecker, Sicherung und

Steckdose überprüfen.

2. Zu lange Verlängerungskabel

vermeiden. Verlängerungs-kabel mit ausreichendem Aderquerschnitt verwenden.

3. Nicht unter +5° C Außentemperatur

4. Motor abkühlen lassen ggf. Ursa-

che der Überhitzung beseitigen. Kompressor läuft, jedoch kein Druck

1. Rückschlagventil undicht

2. Dichtungen kaputt.

1. Rückschlagventil austauschen.

2. Dichtungen überprüfen, kaputte

Dichtungen bei einer Fachwerkstatt ersetzen lassen. Kompressor läuft, Druck wird am Ma- nometer angezeigt, jedoch Werkzeuge laufen nicht.

1. Schlauchverbindungen undicht.

2. Schnellkupplung undicht.

1. Druckluftschlauch und Werk-

zeuge überprüfen, ggf. aus- tauschen.

2. Schnellkupplung überprüfen,

Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß europäischer Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt- gerechten Wiederverwertung zugeführt werden. Recycling-Alternative zur Rücksendeauff orderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge- rechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt- schafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile. Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig. Technische Änderungen vorbehalten Anl_TC_AC_190_8_Kit_SPK1.indb 10Anl_TC_AC_190_8_Kit_SPK1.indb 10 17.10.2016 14:26:0917.10.2016 14:26:09D

Service-Informationen Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service- Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service- Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate- rialien zur Verfügung. Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden. Kategorie Beispiel Verschleißteile* Keilriemen, Luftfi lter Verbrauchsmaterial/ Verbrauchsteile* Fehlteile

• nicht zwingend im Lieferumfang enthalten! Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)? Beschreiben Sie diese Fehlfunktion. Anl_TC_AC_190_8_Kit_SPK1.indb 11Anl_TC_AC_190_8_Kit_SPK1.indb 11 17.10.2016 14:26:0917.10.2016 14:26:09D
