Fatmax FMC627 - Boremaskine STANLEY - Gratis brugsanvisning og manual

Spænding	18 V
Motortype	Børsteløs (uden kul)
Tomgangshastighed	0-500 / 0-1 800 omdr./min.
Maksimalt drejningsmoment	57 Nm
Slaghastighed	30 600 slag/min.
Selvspændende borepatron	13 mm
Drejningsmomentindstillinger	22 indstillinger + boretilstand
Borekapacitet i træ	38 mm
Borekapacitet i beton	13 mm
Borekapacitet i stål	13 mm
Batteri inkluderet	18 V Li-Ion 2,0 Ah
Vægt	1,8 kg
Belysning	Integreret LED
Batterikompatibilitet	STANLEY FATMAX V20 18 V system

Ofte stillede spørgsmål - Fatmax FMC627 STANLEY

Hvilket batteri er kompatibelt med STANLEY FATMAX FMC627?

FMC627 fungerer med 18 V batterier fra STANLEY FATMAX V20 serien. Den leveres som et sæt (FMC627D2) med 2 Li-Ion 2,0 Ah batterier. Alle STANLEY FATMAX V20 18 V batterier er udskiftelige mellem værktøjerne i serien.

Hvordan aktiverer jeg slagfunktionen på FMC627?

Drej den forreste ring til hammer-symbolet for at skifte til slagfunktion. Sørg for at bruge en passende slagbor (beton, murværk). Momentringen forbliver husket takket være det dobbelte ringsystem.

Hvilket maksimalt moment leverer boremaskinen FMC627?

FMC627 leverer et maksimalt moment på 57 Nm. Justeringen foretages via momentringen med 22 positioner, hvilket gør det muligt at tilpasse stramningskraften til hvert materiale og hver type skrue.

Hvad er den maksimale borekapacitet i beton?

I slagfunktion borer FMC627 op til 13 mm i beton. Kapaciteten når op til 38 mm i træ og 13 mm i stål. For tæt murværk eller armeret beton vil en SDS-boremaskine være mere passende.

Min boremaskine FMC627 starter ikke, hvad skal jeg gøre?

Kontroller disse punkter i rækkefølge:

• Batteri korrekt klikket på plads og opladet (kontroller LED-indikatoren på batteriet)
• Rotationsretning vælger (frem/tilbage) ikke låst i midterposition
• Test med et andet opladet V20 batteri

Hvis problemet fortsætter efter disse tjek, kontakt STANLEY kundeservice.

Hvad er de konkrete fordele ved den børsteløse motor på FMC627?

Den børsteløse motor (uden kul) tilbyder bedre energieffektivitet, hvilket forlænger batteriets levetid. Den kræver ikke udskiftning af kul og klarer længere arbejdstider bedre takket være lavere varmeproduktion.

Hvordan indstiller jeg momentet for at undgå at rive skruerne ud?

Brug momentringen med 22 positioner. Start med en lav position (1 til 3) for tynde skruer eller i blødt træ og øg gradvist. I bore position (ikonsymbol for boremaskine) er momentsikkerheden deaktiveret for fri boring.

Fungerer den integrerede LED stadig med et lavt batteriniveau?

Ja, LED'en tændes ved hvert tryk på aftrækkeren uanset ladningsniveauet. Batteriets indbyggede indikator viser det resterende niveau. Det anbefales at oplade batteriet, så snart indikatoren viser lavt niveau for at undgå afbrydelse under arbejdet.

Accepterer 13 mm borepatronen standardbor fra handel?

Ja, den selvspændende borepatron på 13 mm er kompatibel med alle standardcylindriske bor (træ, metal, beton) op til 13 mm i diameter. Der er ikke behov for en adapter til almindelige bor.

Hvad er formålet med den dobbelte indstillingsring specifik for FMC627?

Den dobbelte ring husker automatisk den valgte momentposition, når du skifter funktion (skruning, boring, slagboring). Du behøver ikke at justere din indstilling ved hver funktionsskifte, hvilket resulterer i en betydelig tidsbesparelse på byggepladsen.

Hvordan vedligeholder jeg boremaskinen FMC627 for at forlænge dens levetid?

Rens ventilationsåbningerne med en tør pensel efter hver brug for at undgå støvophobning. Undgå langvarig udsættelse for fugt. Opbevar batterierne væk fra frost, mellem 10 og 25 °C, med en delvis opladning (40-60 %), hvis du opbevarer dem i flere uger.

Er FMC627 egnet til lette murearbejder?

I slagfunktion er den velegnet til boring i hul mursten og let murværk op til 13 mm. For armeret beton eller hård sten vil en SDS-boremaskine være betydeligt mere effektiv. FMC627 er stadig ideel til træ, metal og almindeligt murværk.

BRUGSANVISNING Fatmax FMC627 STANLEY

Merk: Laderen vil ikke lade et batteri hvis celletemperaturen er under ca. 0^ aller over 40^ .

Ladeindikatoren (14) lyser sä lenge batteriet er tilkoblet laderen, og denen er koblet til strömmen.

Separat avfallshändtering. Produktter og batterier merket med dette symbolet skal ikke kastes i vanlig husholdningsavfall.

kjopsdato. Denne garantierklaeringenkommen i tillegg til dine lovbestemte rettigheter og er ikke i konflikt medppe.

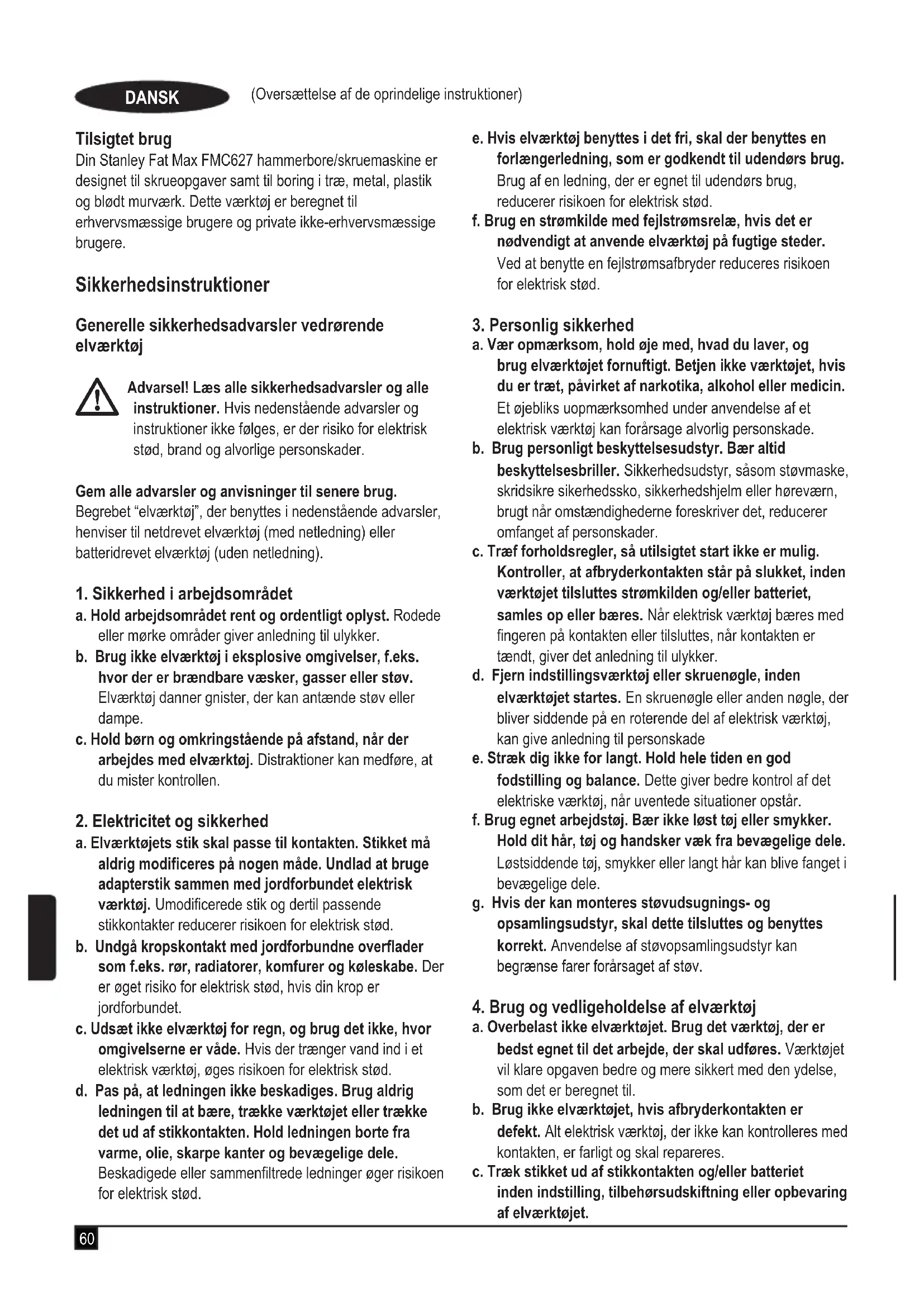

Din Stanley Fat Max FMC627 hammerbore/skruemaskine er designet til skrueopgaver somt til boring i træ, metal, plastik og blødtr murværk. Dette værktøj er beregnet til erhvervsmaessige brugere og private ikke-erhvervsmaessige brugere.

Sikkerhedsinstruktioner

Generelle sikkerhedsadvarsler vedrørende elværktøj

Advarsel! Læs alle sikkerhedsadvarsler og alle instruktioner. Hvis nedenstænde advarsler og instruktioner ikke følges, er der risiko for elektrisk stød, brand og alvorlige persorskader.

Begreb "elværktoj", der benytes i nedenstaende advarsler, henviser til netdrevet elværktoj (med netledning) aller batteridrevet elværktoj (uden netledning).

1. Sikkerhed i arbejdso MRdet

a. Hold arbejdsområdet rent og ordentligt oplyst. Rodede ell er mørke omrader giver anledning til ulykker.
b. Brug ikke elværktøj i eksplosive omgivelser, f.eks. hvor der er brændbare væsker, gasser aller støv. Elværktøj danner gnister, der kan anteende støv eller dampe.
c. Hold børn og omkringstaende på afstand, nr der arbejdes med elværktøj. Distractioner kan medføre, at du mister kontrollen.

a. Elværktjets stik skal passe til kontakten. Stikket ma aldrig modificeres pa nogen MADE. Undlad at bruge adapterstik sammen med jord forbundet elektrisk værktoj. Umodificere de stik og fertil passende stikkontakter reducerer risikoen for elektrisk stød.
b. Undgå kropskontakt med jord forbundne overflader som f.eks. rør, radiatorer, komfurer og koleskabe. Der er øget risiko for elektrisk stød, hvis din krop er jord forbundet.
c. Udsæt ikke elværktøj for regn, og brug det ikke, hvor omgivelsene er våde. Hvis der trænger vand ind i et elektrisk værktøj, øges risikoen for elektrisk stød.
d. Pas pà, at ledningen ikke beskadiges. Brug aldrig ledningen til at böre, trække værktøjet eller trække det ud af stikkontakten. Hold ledningen borte fra varme, olie, skarpe kanter og bevægelige dele. Beskadigede aller sammenfiltrrede ledninger øger risikoen for elektrisk stød.

e. Hvis elværktj benyttes i det fri, skal der benyttes en forlangerledning, som er godkendt til udendrs brug. Brug af en ledning, der er egnet til udendrs brug, reducerer risikoen for elektrisk std.
f. Brug en stromkilde med fejlstromsrelæ, hvis det er质地 indigt at anvende elværktj pafugtige steder. Ved at benytte en fejlstromsafbryder reduceres risikoen for elektrisk stod.

1. Personlig sikkerhed

a. Vær opmærksom, hold øje med, hvad du laver, og brug elværktøjet fornuftigt. Betjen ikke værktøjet, hvis du er træt, pavirket af narkotika, alkohol eller medicin. Et øjebliks uopmærksomhed under anvendelse af et elektrisk værktøj kan forårsage alvorlig personskade.
b. Brug personligt beskyttelsessudstyr. Bør altid beskyttelsesbriller. Sikkerhedsudstyr, sasom stovmaske, skridsikre sikerhedssko, sikkerhedshjelm eller horevarn, brugt nar omstandighederne foreskriver det, reducerer omfanget af persorskader.
c. Traf forholdsregler, sa utilsigtet start ikke er mulig. Kontroller, at afbryderkontakten står på slukket, inden værktøj tilsluttes strømkilden og/eller batteriet, samles op eller bæres. Når elektrisk værktøj bæres med fingeren på kontakten eller tilsluttes,;når kontakten er tændt, giver det anledning til ulykker.
d. Fjern indstillingsværktøj aller skruenøgle,inden elværktoglet startes. En skruenøgle aller,anden nøgle,der bliver siddende pa en roterende del af elektrisk værktoj, kan give anledning til persorskade
e. Stræk dig ikke for langt. Hold hele tiden en god fodstilling og balance. Dette giver bedre kontrol af det elektriske værktøj,ningar uventede situationer opstår.
f. Brug egnet arbejdstoj. Bær ikke løst toj eller smykker. Hold dit hare, toj og handsker væk fra bevægelige dele. Løstsiddende toj, smykker eller langt hare kan blive fanget i bevægelige dele.
g. Hvis der kan monteres stovudugsnings- og opsamlingsudstyr, skal dette tilsluttes og benyttes korrekt. Anvendelse af stovopsamlingsudstyr kan begrense farer forarsaget af stov.

1. Brug og vedligeholdelse af elværktj

a. Overbelastmentelvarktojet.Brug det varktoj,der er bedst egnet til det arbejde, der skal udfores.Varktojet vil klare opgaven bedre og mere sikkert med den ydelse, som det er beregnet til.
b. Brug ikke elværktøj, hvis afbryderkontakten er defect. Alt elektrisk værktøj, der ikke kan kontrolleres med kontakten, er farligt og skal repareres.
c. Træk stikket ud af stikkontakten og/eller batteriet inden indstilling, tilbehorsudskiftning aller opbevaring af elværktoget.

Sàdanne forebyggende sikkerhedsforanstaltninger mindsker risikoen for, at værktøjet startes utilsigtet.

d. Opbevar ubenyttet elværktøj.uden for boRs rækkevidde. Lad aldrig personer, der/DDke er fortrolige med elværktoget, eller som/DDke har læst denne vejledning, benytte maskinen. El-værktog er farligt i handerne paa personer, som.ddke er instrueret i brugen deraf.
e. Elværktøj skal vedligeholds. Kontroller, om bevgelige dele er skæve og ikke sidder fast, og om delene er brækket eller beskadiget, SSElværktojets Funktion pavirkes. Hvis det elektriske værktøj er beskadiget, skal det repareres fbrug. Mange ulykker er forårsaget af dãrligt vedligeholdt værktøj.
f. Hold skareværktj skarpt og rent. Ordentligt vedligeholdt skareværktj med skarpe skarekanter har mindre tilbøjelighed til at binde og er lettere at styre.
g. Brug elværktoget, tilbehoret, indsatsværktoj osv. i overensstemmelse med disse instruktioner under hensyntagen til arbejdsforholdene og arbejdet, der skal udfores med værktoget. Brug af elektrisk værktogit nil andre opgaver end dem, det er beregnet til, kan resultere i en farlig situation.

5. Brug og pleje af batteriværktj

a. Genoplad kun med den lader, som producenten har angivet. En oplader, der passer til en type batteripakke, kan udgore en risiko for brand, nar den bruges til en anden type.
b. Elværktj mä kun bruges med batteripakker, der er beregnet hertil. Brugen af andre batteripakker kan medføre personskade og brand.
c. När batteripakken ikke er i brug, skal den holdes på afstand af andre metalgenstande, f.eks. papirclips, mønter, nogler, som, skruer og andre små metalgenstande, som kan skabe forbindelse mellem de to poler. Kortslutning af batteriet kan forårsage forbrændinger eller brand.
d. Under grove forhold kan væske sive ud fra batteriet; undgå kontakt. Hvis der opstår kontakt ved et uheld, skyl med vand. Hvis væske kommer ind i øjnene, sog omgaende lægehjælp. Væske, der siver ud fra batteriet, kan fremkalde irritationer eller forbrændinger.

6. Service

a. Lad kun kvalificerede fagfolk reparere elværktjet og benyt kun originale resededele. Derved sikres det, at værktjets driftssikkerhed opretholdes.

Yderligere sikkerhedsadvorsler for elværktj

Bae rhevær ved slagboringer. Udsættelse for stoj kan medføre horetab.
Brug de ekstra handtag, der folger med varktojet. Tab af kontrol kan medfrole personskade.
Hold i elværktjets isolerede gribebflader, hvis der er risiko for, at skaretilbehoretkommen ikontakt med skjulte ledninger.

Hvis skæretilbehøret rammer en strømførende ledning, bliver elværktjets blotlagte dele strømførende, á brugeren fär stød.

Hold i elværktjets isolerede gribeflader, hvis der er risiko for at beslaget kommer i kontakt med skjulte ledninger. Hvis beslag kommer i kontakt med en stromforende ledning, bliver elværktjets blotlagte dele stromforende, sa brugeren fãr stød
Brug skruetvingere eller lignende til at holde og stotte materialet på et stabilt underlag. Hvis du holder fast i arbejdsemnet med din.Hand aller krop, vil det vareustabilt, og det kan medfore, at du mister kontrollen overdet.
Kontroller placeringen af ledninger og rør, inden der bores i vægge, gulve eller lofter.
Ror畸形ved spidsen af et bor lige after boring, det kan vaere varmt.
Den tilsigte de anvendelse er beskrevet i donne betjeningsvejledning. Brug af ekstraudstyr aller tilbehør ullførelse af andre opgaver med dette værktøj ende, der anbefales i donne vejledning, kan medføre risiko for personskade og/eller materiel skade.

Andres sikkerhed

Dette værktøj kan bruges af børn i en alder fra 8 ør og derover og personer med nedsatte fysiske, sensoriske ell er mentale evner uller manglende erfaring og viden, hvis det sker under overvågning, ell er de vejledes i brugen af apparatet på en sikker MADE, og de forstår de farer, som er forbundet dermed.
Børn ma ikke lege med værktøjet. Rengring og brugervedligeholdelse ma ikke foretages af børn.uden opsyn.

Restrisici

Der kan opsta yderligere restrisici under brugen af værktøjet, som ikke kan medtages i vedlagte sikkerhedsadvarsler. Disserisici kan opsta pga. forkert anvendelse, langvarig drug etc. Selv ved overholdelse af relevante sikkerhedsforskrifter og anvendelse af sikkerhedsudstyr kan visse restrisici ikke undgås. Disse omfatter:

Tilskadekomst forarsaget af beroring af roterende/bevgelige dele.
Tilskadekomst forarsaget af udskiftning af dele, klinger erller tilbehør.
Tilskadekomst forrsaget af langvarig brug af et værktoj

DANSK

Husk at holde pause jævnligt ved brug af et værktj i Iængere tid.

Horendsættelse.
Sundhedrsisici forarsaget af indanding af stov, der genereres ved brug af vorktoget (eksempel:Arbejde med trae, isar, eg, bog og MDF.)

Vibration

De angivne værdier for udsendelse af vibration opfør under de tekniske data og overensstemmelseserklaeringen er mål t i henhold til standardtestmetoden anfør i EN 60745 og kan bruges til at sammenigne et værktøj med et andet. Den angivne vibrationsemissionsværdi kan øgsa bruges som en foreløbig vindering af eksponderingen.

Advarel! Værdien for udsendelse af vibration ved faktisk brug af elværktøjet kan afvige fra den angivne værdi afhængig af mæden, værktøjet anwendes på. Vibrationsniveauet kan overstige det angivneiveau.

I vurderingen af eksponderingen for vibration med henblick pa fastsættelse af sikkerhedsforanstaltninger som krævet i 2002/44/EF til beskyttelse af personer, der jævnligt anvender elværktøj i deres arbejde, skal der tages hensyn til de faktiske betingelser under brugen, og måden værktøjet bruges pa, herunder alle arbejdscyklussens elementer, f.eks. perioder, hvor værktøjet er slukket, og hvor det kører i tomgang, tillige med startperioderne.

Maerkater pa værktoget

Værktøjet er forsynet med følgende piktogrammerammen med en datokode:

Advarsell Brugeren skal lase brugervejledningen for at reducere risikoen for tilskadekomst.

Bær horeværn ved slagboring. Udsættelse for stoj kan medføre horetab

Yderligere sikkerhedsvejledninger for batterier og ladere

Batterier

Forsog aldrig at abne den af en ell er anden grund.
Batteriet mä ikke udsættes for vand.
Ma参加会议的股东和代理人。
Oplad kun ved omgivelsestemperaturer på mellem 10^ C og 40^ .
Oplad kun ved hjaelp af den medfolgende lader.
Folg vejledningen i afsnittet "Miljøbeskyttelse" ved bortskaffelse af batterier".

Forsog icke at oplade beskadigede batterier.

Opladere

Brug kun din Stanley Fat Max-lader til at oplade batteripakken i det værktøj, som den blev leveret sammen med.

Andre batterier kan eksplodere og forarsage personskader og materielle skader.

Forsog aldrig at oplade ikke-genopladelige batterier.
Udskift straks defekte ledninger.
Laderen må ikke udsættes for vand.
Opladeren ma seks abnes.
Laderen mä ikke undersøges.

Laderen er kun beregnet til indendors brug.

Laesbrugervejledningen,forværktogetagesibrug.

Laderen er dobbelt isoleret. Derfor er en jordledning\ ikke nødvendig. Kontroller altid, at netspændingen\ svarer til spændingen på typeskiltet. Forsøg aldrig at\ erstatte laderenheden med et almindeligt nettik.

Hvis netledningen beskadiges, skal den udskiftes af producenten eller et autoriseret Stanley Fat Maxværksted, sa farlige situationer undgås.

Funktioner

Dette værktøj leveres med nogle af uller alle de folgende komponenter.

1. Variabel hastighedskontakt
2. Skyder til skif at retning
3. Justeringskravens drejemoment
4. Patron
5. Funktionsvaelgerkrave
6. Hastighedsvaelger
7. Magnetisk borholder
8. Batteri
9. LED-arbejdslys
10. Baelteklemme
11. Ladeindikator
12. Boreopbevaringsclips

Fig. A

Advarsel! Tag batteriet ud af værktøjet, inden det samles.

Montering og afmontering af batteriet (fig. B)

Anbring batteriet (8) ud for værktjets fatning for at isætte batteriet. Lad batteriet glide ind i fatningen, og skub, indtil batteriet gár på plads.
Tryk på udloserknappen (15), og træk samtidigt batteriet ud af fatningen for at tage batteriet ud.

Montering og afmontering af et bor erler en skruetrækker

Dette værktøj har en patron.uden nøgle, sä det er lettere at udskiffe bits.

Lås værktøjet ved at saette skyderen til skift af retning (2) i midterposition.
Abn patronen ved at dreje den (4) med den ene hand, mens der holdes fast i værktoget med den,anden hand.
Sæt borets aktelip patronen.
Spænd patronen ved at dreje den (4) med den ene händ, mens der holdes fast i værktøjet med den,anden händ.

Anvendelse

Advarsel! Lad værktøj arbejde i dets egetempo. Det måkke overbelastes.

Advarel! Kontroller placeringen af ledninger og rør, inden der bores i vægge, gulve eller lofter.

Opladning af batteriet (fig. A)

Batteriet skal oplades inden ibrugtagningen, og när det ikke leverer strøm nok til opgaver, der tidligere kinne udføres ubesværét. Batteriet kan blive varmt under opladningen. Det er normalt og ikke tegn på problemer.

Advarsell Oplad ici batteriet ved omgivende temperaturer pa under 10^ ell over 40^ . Den anbefaleoopladningstemperatur er ca. 24^

Bemerk: Opladeren oplader ici et batteri, hvis dets temperatur er under ca. 0^ aller over 40^ .

Batteriet bør blive siddende i laderen, som automatisk begynder opladningen, nar batteriet opvarmes/afkøles.

Sæt batteriet (8) i opladeren (13) for at lade det op. Batteriet passer kun i opladeren på en måde. Tving dem化进程. Kontroller, at batteriet er sat helt i opladeren.
Tilsnut opladeren og tænd pa stikkontakten. Ladeindikatoren (14) blinker gront (langsomt).

Ladningen er aflsuttet, narr ladeindikatoren (14) lyser konstant gront. Du kan lade opladeren og batteriet vere tilssuttet i laengere tid med tændt lysdiode. LED'en begynder at blinke gront (opladning), narr laderen en gang imellem "fterfylder" batteriet. Ladeindikatoren (14) lyser, sá lenge batteriet er tilssuttet til laderen, der er sat i stikkontakten.

Afladede batterier bør oplades inden for 1 uge. Batteriets levetid reduceres kraftigt, hvis batteriet opbevares i afladet tilstand.

Lad batteriet blive siddende i opladeren

Du kan lade batteripakken sidde i laderen med tændt lysdiode, sa længe det ønskes. Opladeren holder batteripakken klar og fuldt oplatet.

Feijfinding af opladeren

Ladeindikatoren (14) blinker hurtigt rodt, hvis laderen registrarer et svagt eller beskadiget batteri. Fortsæt som følger:

Saat batteriet (8) i gen.
Hvis ladeindikatoren fortsaetter med at blinke hurtigt rødt, skal du bruge et andet batteri til at kontrollere, om opladningen sker korrekt.
Hvis det andet batteri lades korrekt, er det oprindelige batteri defekt og skal indleveres til genbrug på et servicecenter.
Hvis det andet batteri lades korrekt, er det oprindelige batteri defekt og skal indleveres til genbrug på et servicecenter.

Bemark: Det kan tage op til 60 minutter at konstatere, at batteriet er defekt. Hvis batteriet er for varmt eller koldt, blinker lysdioden rodt skiftevis hurtigt og langsomt med et blink ved hvre frekvens, hvorefter sekvensen gentages.

Valg af omlobsretning (fig. C)

Brug forlens omlb (med uret) ved boring og tilspending af skruer. Brug baglens omlb (mod uret) for at lnsne skruer erler fjerne et fastklemt bor.

Tryk skyderen til skift af retning (2) mod venstre for at vaelge forlaens omlob.
Tryk skyderen til skift af retning mod hore for at vaelge baglaens omlob.
Lås værktøjet ved at sætte skyderen til skift af retning i midterposition.

Valg af arbejdsfunktion ell moment (fig. D)

FMC627's transmission gør det muligt for brugeren at skifte mellem boretilstand og skruetilstand uten atændre koblingskravens koblingsindstilling. Brugeren kan skifte til boretilstand og bore et styrehul. Derefter roterer brugeren ind i skruetilstand med et enkelt klik og anvender den angivne koblingsindstilling. Store skruer og hare de materialer kræver en højere indstilling af moment end små skruer og blødematerialer. Ringen har er bredt udvalg af indstlinger, der passer til din opgave.

Til boring i trea, metal og plastik sættes ringen (5) pâborepositionen ved at placere symbolet 1 ud for markeringen (16).
Ved skrueopgaver, indstil kraven til den onskede indstilling. Gå frem på følgende måde, hvis du er usikker på den rigtige position:
Drej Funktionsvaelgerkraven (5), indtil markeringen (16) er ud for skrueikonet.

DANSK

Indstil ringen (3) på den laveste momentposition.
Spænd den feste skrue.
Hvis koblingen udloses, for det onskede resultat er opnæt, forg kravens indstilling og fortssætt med at spænde skruen. Gentag fremgangsmåden, indtil du finder den rigtige indstilling. Brug samme indstilling til de andre skruer.

Boring imurvark (fig. Dog E)

Til boring i murværk skal hammerikonet T pa Funktionsvaelgerkraven (5) sta ud for markeringen (16).
Skub hastighedsvaelgeren (6) mod værktjets forende (2. gear).

Hastighedsvaelger (fig. E)

Ved boring i stal somt ved brug som skruetraekker skal hastighedsvaelgeren (6) skubbes hen mod bagenden af værktøjet (1. gear).
Ved boring i andre materialer end stal skal hastighedsvelgeren (6) skubbes hen mod forenden af værktoget (2. gear).

Boring/isko:

Vaelg forlens ell baglaens omlob vha. skyderen til skift af retning (2).
Tænd for værktøjet ved at trykke på kontakten (1). Værktøjets hastighed afhænger af, hvor langt du trykker knappen.
Sluk for værktoget ved at slippe kontakten.

LED-arbejdslys

LED-arbejdslsyset (9) aktiveres automatisk, när der trykkes på kontakten. LED arbejdslsyset lyser, när kontakten trykkes halvt ned, før apparatet begynder at køre.

Ladeindikator

Værktøjet er udstyret med en ladeindikator. Den kan bruges til at vise batteriets aktuelle ladeniveau under drug.

Tryk pa ladeindikatorknappen (11).

Gode ràd til optimal brug

Boring

Udov altid et let tryk i en lige linje med borehovedet.
Reducer trykket pa værktjet, lige for borets spids garr gennem den,anden side af arbejdsemnet.
Brug en traelklods pa bagsiden af arbejdsemner, der kan splintre.
Brug spadebor ved boring af huller med stor diameter i trea.
Brug HSS-bor ved boring i metal.
Brug murbor ved boring i blode mure.

Brug smoremiddel ved boring i andre typeral metal end stobejern og messing.
Lav en fordybning med en kørner i midten af det hul, der skal bores, for at forbredre nogjagtigheden.

Iskruning

Brug altid den rette type og størrelse skruetrækker.
Prov at smore lidt opvaskemiddel aller saebe pa skruen, hvis den er vanskelig at spende.
Hold altid værktjot og skruetækkeren i lige linje med skruen.

Vedligehold

Dit Stanley Fat Max-værktøj er beregnet til brug gennem lang tid med et minimum af vedligeholdelse. Vedvarende tilfredsstellende Funktion er afhængig af, om værktøjet plejes korrekt og rengøres regelmæssigt.

Laderen kræver ingen vedligeholdelse, men skal rengøres jegnlig.

Advarel! Tag batteriet ud af værktøjet, inden der foretages vedligeholdelse pa værktøjet. Træk laderen ud af stikkontakten, for den rengøres.

Rens jævnligt værktjets og laderens ventilationshuller med en blød brste eller en tør klud.
Rengør med jævne mellemrum motorhuset med en fugtg klud.
Der mä ikke bruges skuremidler eller oplosningsmidler.
Åbn jævnligt patronen, og bank på den for at fjerne støv indvendigt.

Miljøbeskyttelse

Sørskilt bortskaffelse. Produktter og batterier mærket med dette symbol ma ikke bortskaffes sammen med normalt husholdningsaffald.

Produkter og batterier indeholder materialer, der kan blive gendannet aller genanvendt og saledes reducere eftersp-orgslen after ravarer. Genbrug venligst elektriske produit og batterier i henhold til lokale regulativer.

Yderligere informationer vindes paa www.2helpU.com.

Tekniske data

		FMC627 (H1)
Spending V	00	18
Tomgangshastighed Min	-	0-450/0-1800
Maks. moment Nm 57
Patronkapacitet mm 13
Maks. borekapacitet
Stål/træ/murværk	mm 13/38/13

Oplader 905998**		typ. 1	906086** typ. 1
Indgangsspænding V	A2	230 230
Udgangsspænding V	cc	18 18
Stromstyrke A 1 2
Ladetid ca. min 90 - 240 45 - 120

Batteri FMC689	FMC68	7L FMC688L
Spending V		18 18 18
Kapacitet Ah 1.5		2.0	4.0
Type		Li-Ion	Li-Ion	Li-Ion

Lydtrykniveau i henhold til EN 60745:

Lydtryk (L∞) 85,0 dB(A), usikkerhed (K) 3 dB(A)

Lydeffekt (L∞) 96 dB(A), usikkerhed (K) 3 dB(A)

Samledo værdier for vibration (triaksial vektorsum) i henhold til EN 60745:

Slagboring i beton (a. ,) 11,7 m/s, usikkerhed (K) 1,5 m/s2

Boring i metal (a. ,) 1,7 m/s, usikkerhed (K) 1,5 m/s2

Skrueopgaver utden slag (a. ) 0,7 m/s, usikkerhed (K) 1,5 m/s2

EF-overensstemmelseserklaring MASKINDIREKTIV

FMC627 - Slagbor/Skruetrækker

Stanley Europe erklær, atprodukterne beskrevet under "Tekniske data" er i overensstemmelse med: 2006/42/EC, EN 60745-1:2009 +A1:2010, EN 60745-2-1:2010, EN 60745-2-2:2010

Disse produit er endvidere i overensstemmelse med direktiv 2004/108/EF (indtil 19/04/2016) 2014/30/EU (fra 20/04/2016) og 2011/65/EU. Kontakt Stanley Europe pa nedenstaende adrasse, aller se vejledningsbagside for at fä flere oplyninger.

Undertegnede er ansvarlig for udarbejdelsen af de tekniske data og fremsætterijke erklæring på vegne af Stanley Europe.

R.Laverick

Direktør for konstruktioner

Stanley Europe, Egide Walschaertsstraat 14-18,

2800 Mechelen, Belgien

14/10/2016

Garanti

Stanley Europe er sikker på kvaliteten af sineprodukter og giver forbrugerne en garanti på 12 maneder fra kobsdatoen. Garantien er et tillag til forbrugerens lovsikrede rettigheder og pavirker ikkeppe. Garantien er gyldig inden for medlemsstaterne af Den Europæiske Union og Det Europæiske Frihandelsområde.

Når du gør krav på garantien, skal kravet ∀ere i overensstemmelse med Stanley Fat Max vikår og betingelser, og du skal indsende dokumention for købet til sælgeren ellertil en autoriseret reparør. Vikår og betingelser for Stanley Europe 1 Års garanti og placeringen af dit nærmeste autoriserede serviceværksted kan fas på internettet pa www.2helpU.com, eller ved at kontakte dit lokale Stanley Europe kontor på den adress, der er angivet i denenvejledning.

Besøg venligst vores websted www.stanley.eu/3 for at registre dit nye Stanley Fat Max produit og modtage opdateringer om nyeprodukter og specielle tilbud.

Käytötarkoitus
